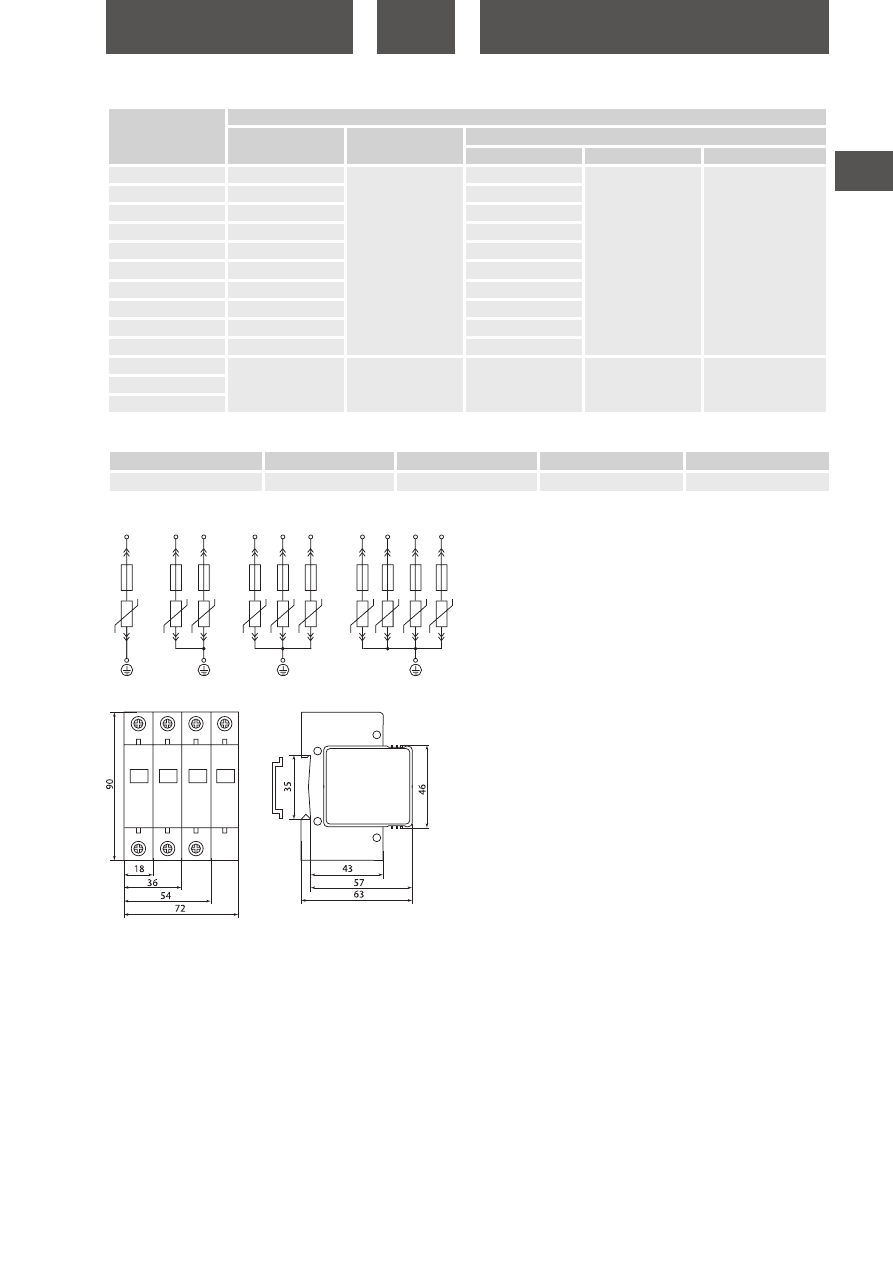

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0201-0001

96

15,2

560

200

150

SQ0201-0002

48

515

SQ0201-0003

32

490

SQ0201-0004

24

480

SQ0201-0005

96

560

SQ0201-0006

48

515

SQ0201-0007

32

490

SQ0201-0008

24

480

SQ0201-0009

96

560

SQ0201-0010

48

515

SQ0201-0011

120

9

280

310

115

SQ0201-0012

SQ0201-0013

Габаритные размеры

(мм)

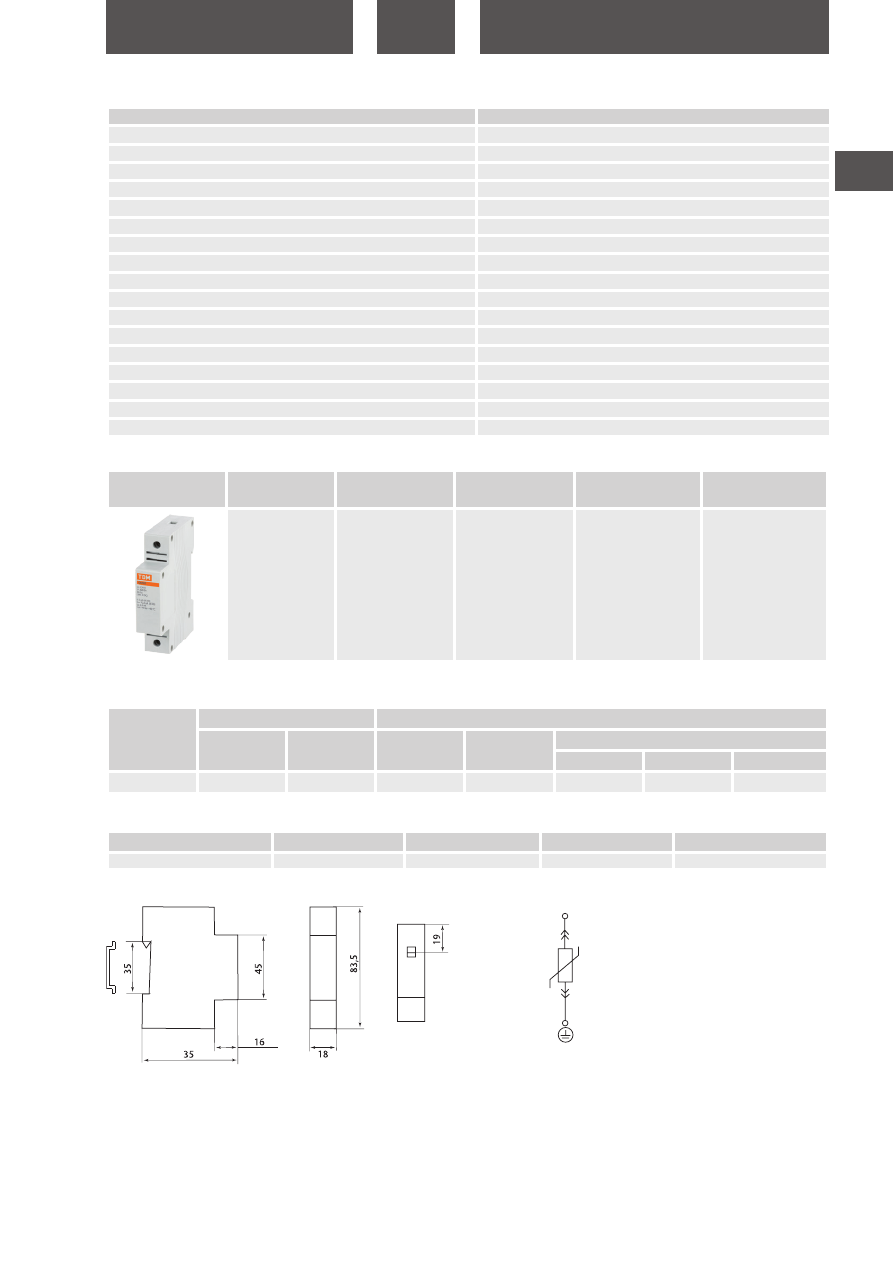

Схема подключения

L/N

U

U

U

U

N

L1

L2

L3

L1

L2

L3

L

N

TDM ELECTRIC

Schneider Electric

Schneider Electric

ABB

Legrand

ОПС

iPRD

Dom PF

OVR

УЗИП Т1 Т2

Сравнительная таблица аналогов по сериям

tdme.ru

118

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

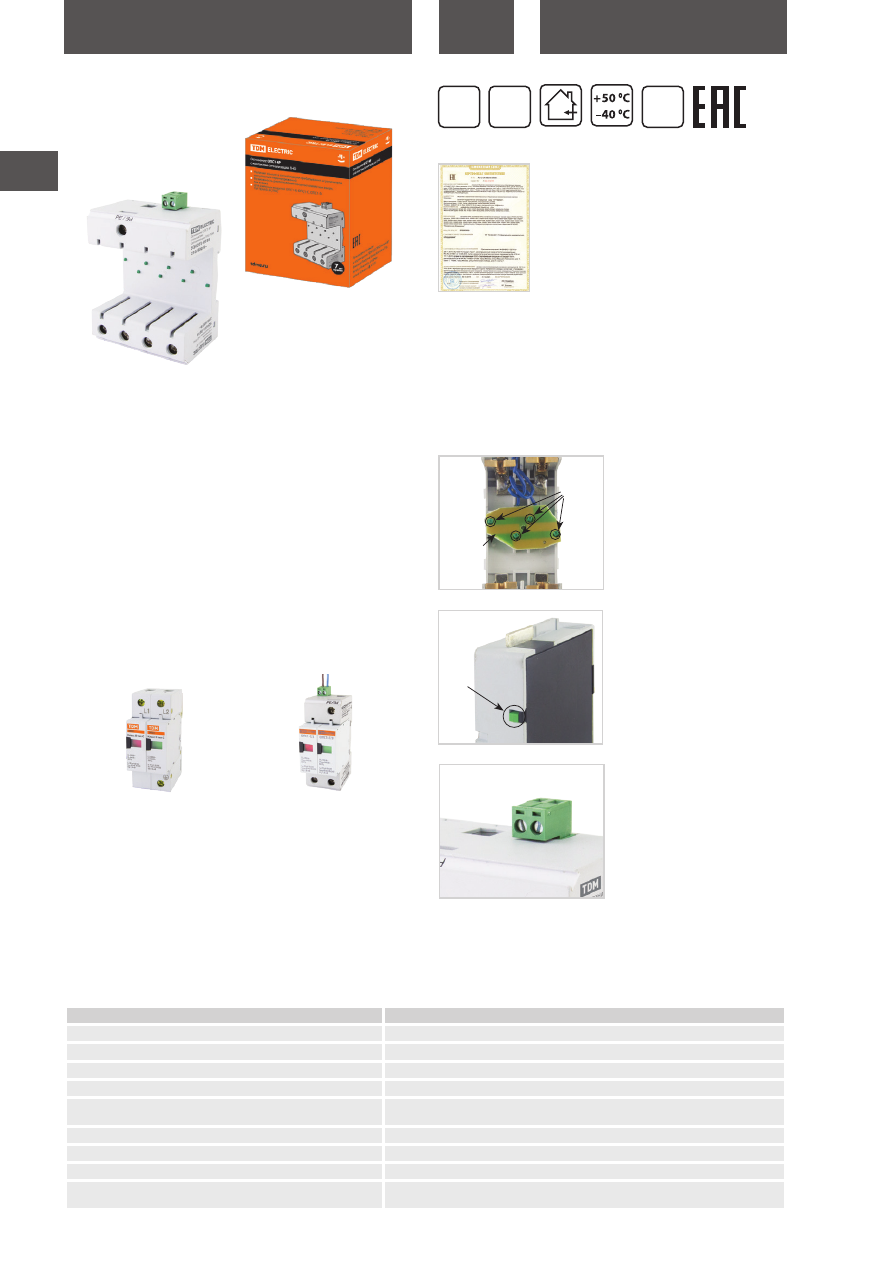

ОСНОВАНИЯ ОПС1 С КОНТАКТОМ СИГНАЛИЗАЦИИ

Назначение

•  Основание ОПС1 с контактом сигнализации является держате-

лем сменного модуля ОПС1.

•  Основание ОПС1 в сборе со сменным модулем ОПС1 (SQ0201-

0011, SQ0201-0012 SQ0201-0013) предназначено для защиты

внутренних распределительных цепей жилых и общественных

зданий от грозовых и коммутационных импульсных перена-

пряжений.

Применение

•  Устанавливаются в местах ввода электроэнергии в здания или

на вводе главного распределительного щита объекта до ком-

мутационных и защитных аппаратов и счетчика.

Преимущества

•  Позволяет удаленно получать информацию о состоянии моду-

ля ОПС (внешняя сигнализация), что не требует постоянной

проверки оборудования на месте его установки и значительно

облегчает контроль за коммутационным оборудованием зда-

ния.

•  Простота извлечения сменного модуля из основания ОПС1 без

съема с DIN-рейки.

•  Совместимость размеров позволяет установить аппарат в стан-

дартный щиток с любыми аппаратами модульной серии.

•  Клеммные зажимы ограничителя промаркированы и подписа-

ны, что позволяет избежать ошибок при монтаже.

•  Любое рабочее положение в пространстве.

Сертификат ТР ТС

гарантия

7

лет

IP20

230–

400 В

50 Гц

Материалы

•  Корпус и детали выполнены из пластика, не поддерживающе-

го горение.

Конструкция

Декодер (на печатной плате)

рабочего состояния сменного

модуля считывает состояние

сменного модуля.

Кодер на обратной стороне

сменного модуля (в комплект

поставки не входит) показывает

состояние сменного модуля.

Разъем 2EDG позволяет под-

ключать провода сечением до

2,5 мм2 к 1НО контакту.

Комплектация

•  Основание ОПС1 с контактом сигнализации 1НО (2Р, 3Р, 4Р)

•  Руководство по эксплуатации. Паспорт.

•  Упаковочная коробка.

Наименование параметра

Значение

Соответствие требованиям

ТР ТС 004

Номинальное напряжение Un, В

230–400

Частота, Гц

50

Тип используемых сменных варисторных блоков

сменный модуль ОПС1 TDM (арт. SQ0201-0011, SQ0201-0012, SQ0201-0013)

Максимальное сечение проводников подключаемых к зажимам

PE/L, мм2

25

Номинальное рабочее напряжение 1НО контакта частотой 50 Гц, В

230

Номинальнй ток 1НО конкакта, А

6

Категория нагрузки 1НО контакта

АС-13, АС-14, АС-15

Максимальное сечение проводников подключаемых к клеммам

1НО контакта, мм2

2,5

Технические характеристики

к сигнализации

Стандартное основание ОПС без

возможности удаленного монито-

ринга состояния модулей

Основание ОПС1 с контактом сигнали-

зации 1НО с возможностью удаленного

контроля состояния модулей

Печатная
плата

Декодер

Кодер

119

tdme.ru

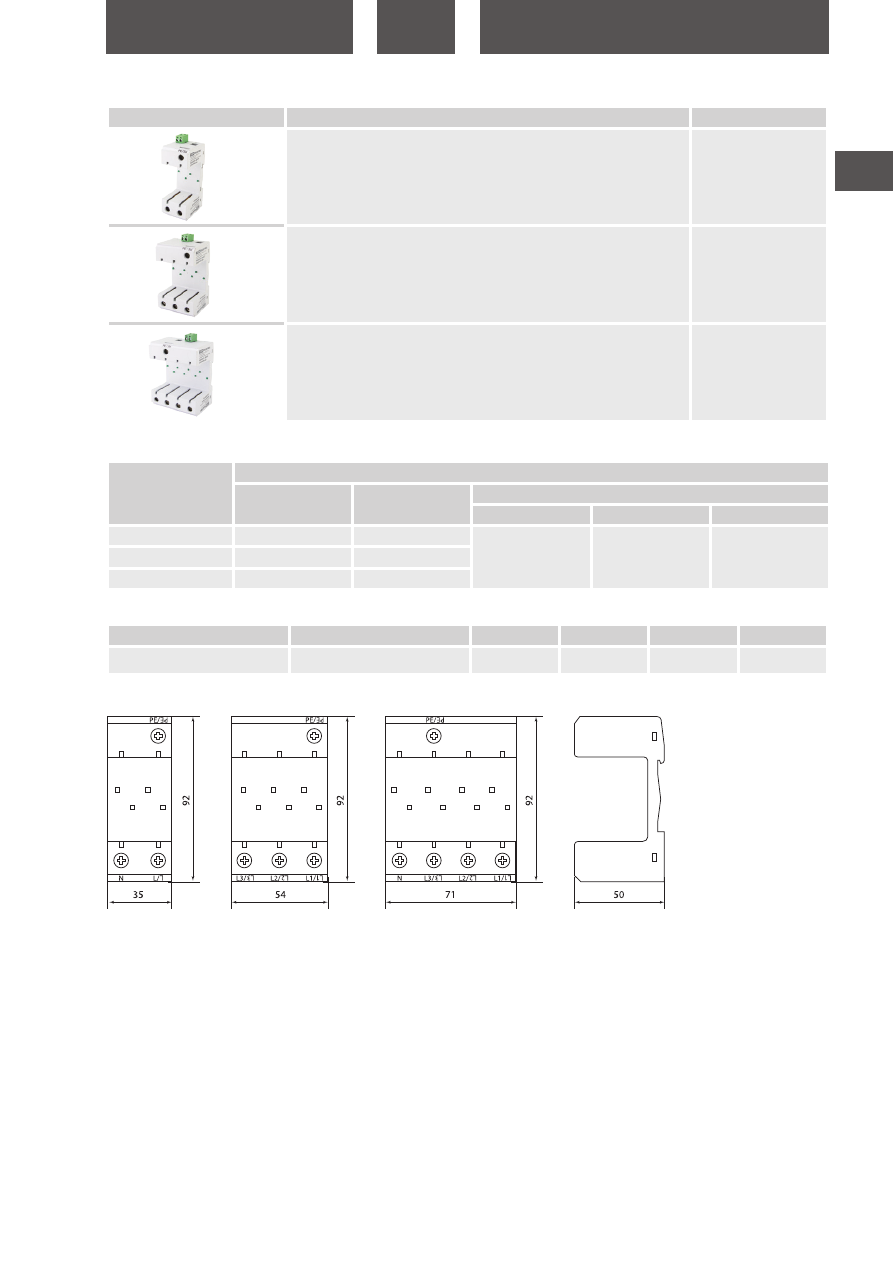

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2


Наименование

Артикул

Основание ОПС1 2Р с контактом сигнализации 1НО TDM

SQ0201-0016

Основание ОПС1 3Р с контактом сигнализации 1НО TDM

SQ0201-0017

Основание ОПС1 4Р с контактом сигнализации 1НО TDM

SQ0201-0018

TDM ELECTRIC

OBO BETTERMANN

АВВ

SIEMENS

HAGER

Schneider Electric

Основание ОПС1 с контактом

сигнализации 1НО TDM

Основание Multibase + NPE, с

дистанционной сигнализацией

OVR PV

5SD74

SPN317

PRD1

Ассортимент

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритный размеры, мм

Длина

Ширина

Высота

SQ0201-0016

60

7,6

265

230

195

SQ0201-0017

40

7,1

SQ0201-0018

30

6,9

Сравнительная таблица аналогов по сериям

Габаритные размеры

(мм)

tdme.ru

120

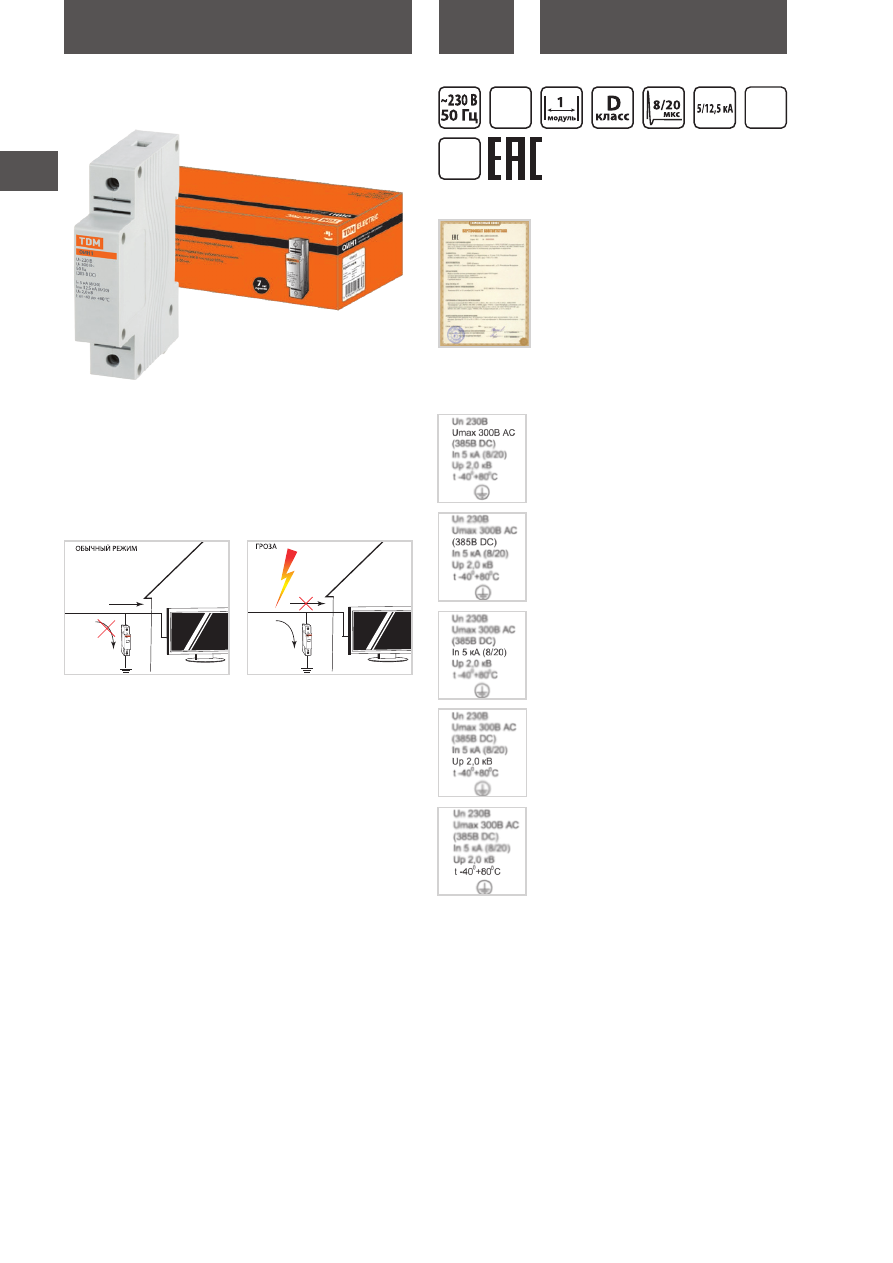

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

ОГРАНИЧИТЕЛИ ИМПУЛЬСНЫХ НАПРЯЖЕНИЙ

СЕРИИ

ОИН1

Назначение

•  Защита электроустановок отдельных помещений от грозо-

вых и коммутационных импульсных перенапряжений.

Применение

•  Является упрощенным аналогом ОПС1 D1P.

•  Применяются для защиты электронной аппаратуры от остатков

атмосферных, коммутационных перенапряжений и высокоча-

стотных помех, прошедших через ограничители перенапряже-

ний классов B и C.

Маркировка

Максимальное рабочее напряжение

переменного тока

 – наибольшее действующее

значение напряжения переменного тока,

которое может быть приложено к выводам

ограничителя в течение всего срока службы.

Максимальное рабочее напряжение

постоянного тока

– наибольшее действующее

значение напряжения постоянного тока, которое

может быть приложено к выводам ограничителя

в течение всего срока службы.

Номинальный разрядный ток

 – импульс

тока формы 8/20 мкс в килоамперах (kA),

которую ограничитель способен пропустить

многократно.

Уровень напряжения защиты

 – максималь-

ное значение падения напряжения  (кВ) на

ограничителе при протекании через него

импульса тока. Параметр характеризует

способность устройства ограничивать

перенапряжение.

Диапазон рабочих температур ограничителя

перенапряжений.

Материалы

•  Корпус из негорючего самозатухающего пластика.

•  Для ограничений импульсов используется оксидноцинковый

варистор.

Конструкция

•  Имеют моноблочное исполнение с варистором без индикатора

рабочего состояния.

•  Сечение подключаемых проводников – 2,5-10 мм.

Преимущества

•  За счет моноблочного исполнения и более упрощенной кон-

струкции имеют цену в 2,5 раза ниже, чем аналог – ОПС1-D 1P.

•  Максимальное длительное рабочее напряжение 300 В частотой

50 Гц.

•  Применение оксидно-цинкового варистора позволяет добить-

ся уникально высокой импульсной устойчивости при высоко-

нелинейной вольтамперной характеристике.

Комплектация

•  Ограничитель в защитной термоусадочной пленке.

•  Групповая упаковочная коробка – 12 изделий в коробке.

•  Руководство по эксплуатации. Паспорт – 1 экз. на 12 изделий.

Сертификат ТР ТС

гарантия

7

лет

IP20

–40

0

C

+80

0

C

121

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Схема подключения

L/N

U

Наименование параметра

Значение

Типоисполнения ограничителей

ОИН1

Количество полюсов

1

Класс защиты

 УЗИП класса III

Рабочее номинальное напряжение частотой 50 Гц, Un

230

Максимальное рабочее напряжение сетей переменного тока, В

300 АС

Максимальное рабочее напряжение сетей постоянного тока, В

385 DC

Разрядный ток 8/20 мкс,  номинальный In / максимальный Imax, кА

5/12,5

Защитный уровень напряжения Up, не более, кВ

2,0

Классификационное напряжение Uкл, В

470

Класс ОИН

D

Время реакции, не более, нс

25

Климатическое исполнение и категория применения по ГОСТ 14254

УХЛ4

Степень защиты

IP20

Сечение подключаемых проводников, мм

2

2,5-10

Режим работы

продолжительный

Масса 1 полюса, не более, кг

0,08

Диапазон рабочих температур, °С

от -40 до +80

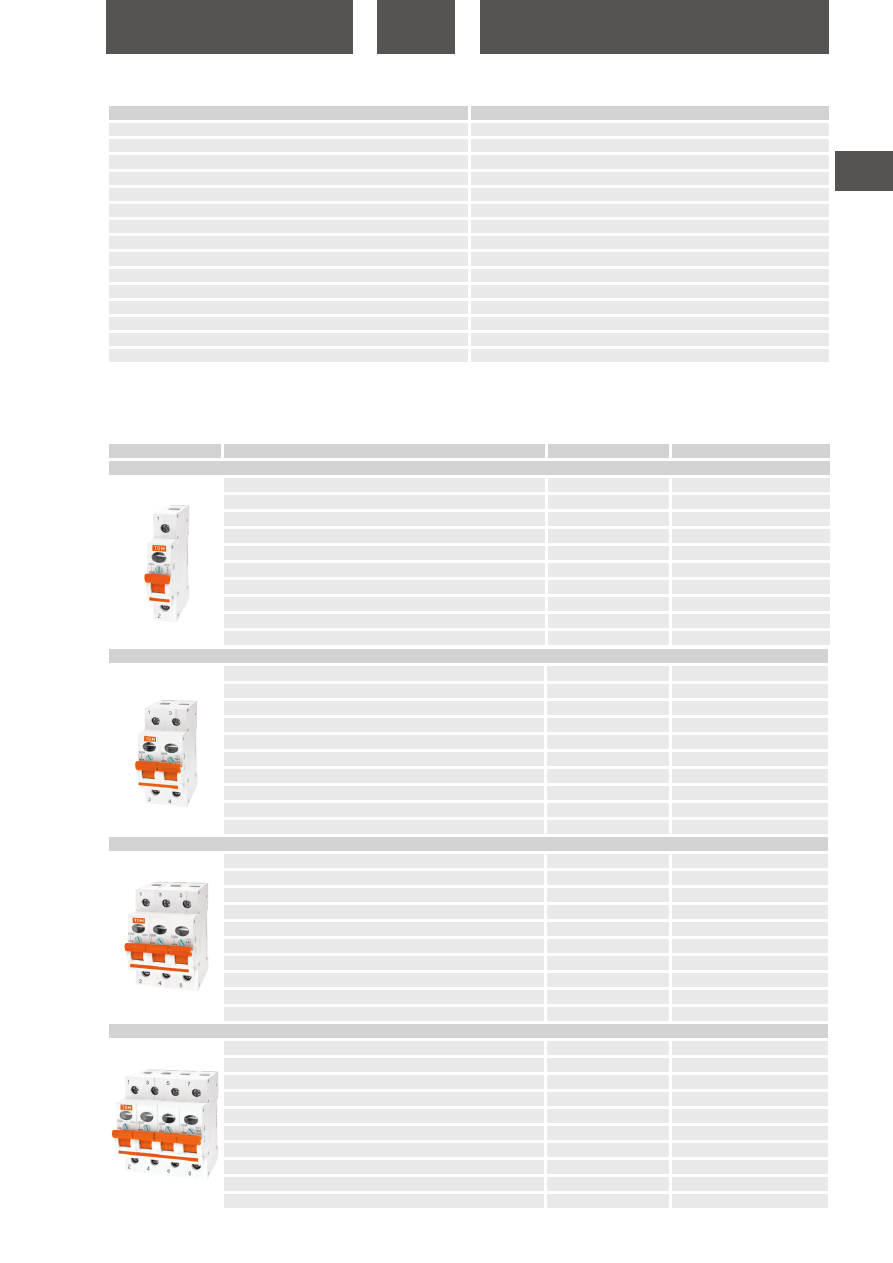

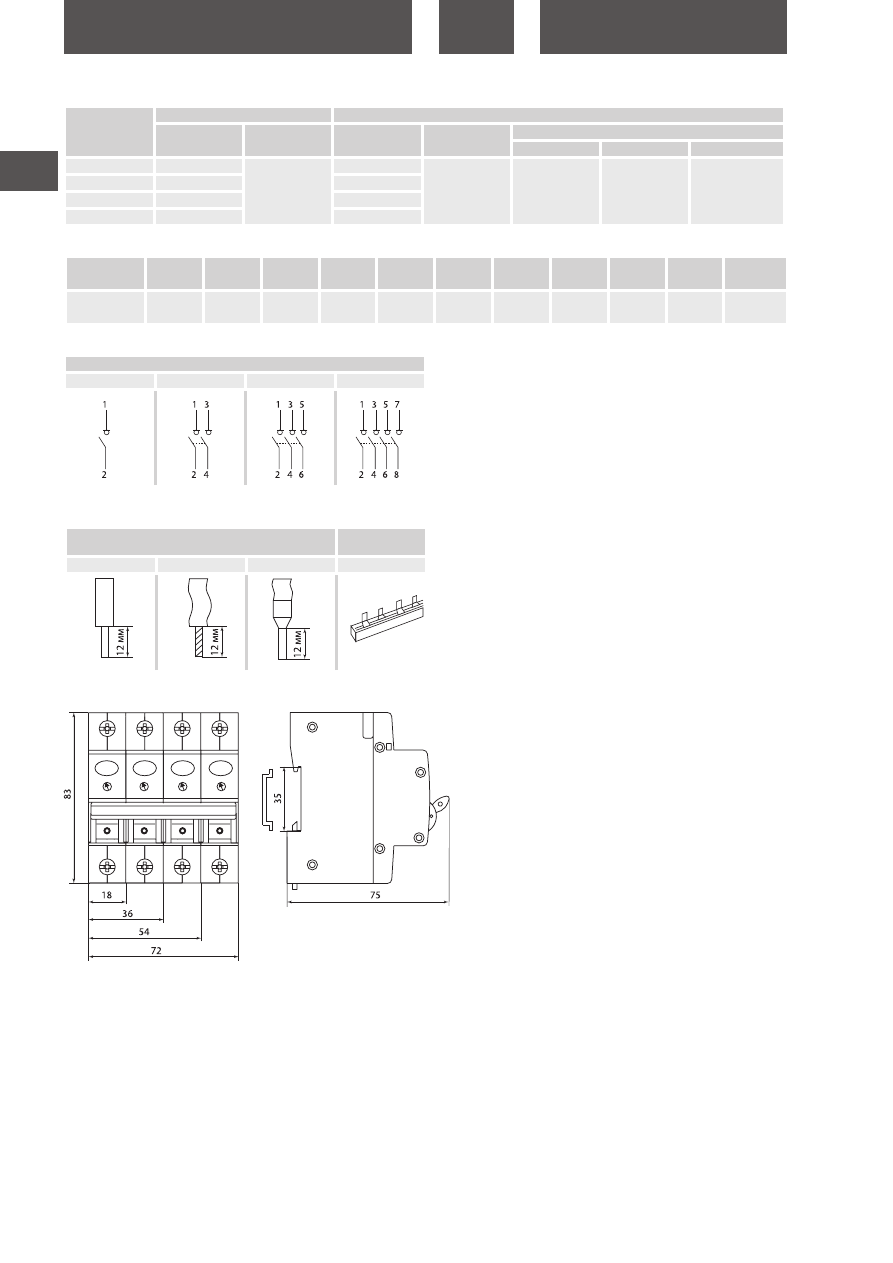

Технические характеристики

Ассортимент


Наименование

Артикул

Количество полюсов

Номинальный  разрядный

ток, 8/20 мкс, кА

Номинальное рабочее

напряжение, В

Ограничитель

импульсных

напряжений ОИН1

TDM

SQ0201-0014

1

5

230

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0201-0014

12

0,93

180

14

450

250

260

Габаритные размеры

(мм)

TDM ELECTRIC

Schneider Electric

Schneider Electric

ABB

Legrand

ОИН

iPRD

Dom PF

OVR

УЗИП Т3

Сравнительная таблица аналогов по сериям

tdme.ru

122

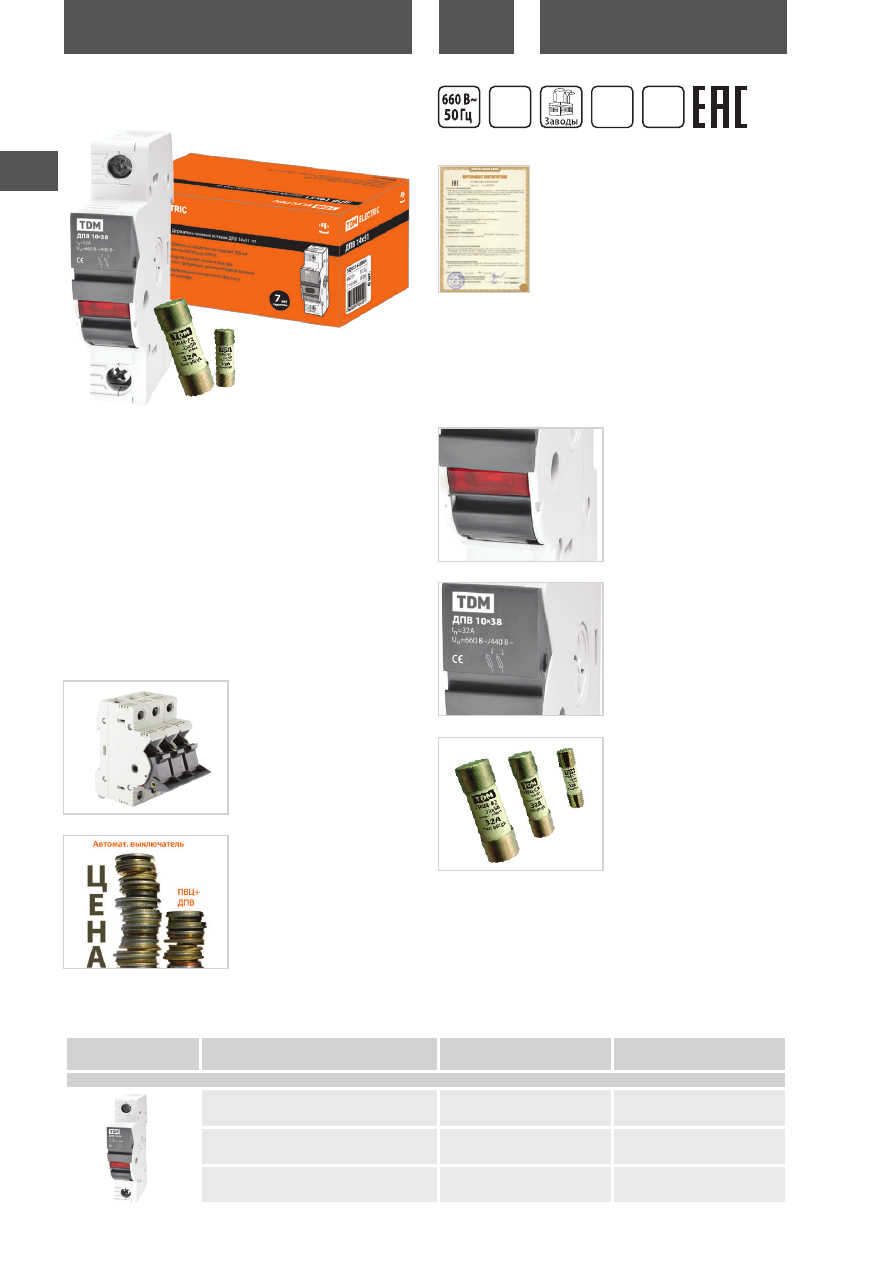

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Индикатор срабатывания

 плав-

кой вставки в держателе позво-

ляет быстро среагировать на

внештатную ситуацию.

Защита электроустановок

с

рабочим напряжением вплоть

до 660 В~ с высокой номиналь-

ной отключающей способностью

100 кА.

Два типа плавких вставок в

ассортименте:



•  полной защиты (gG) – защита

как от токов КЗ, так и от токов

перегрузки;

•  быстродействующих (aR) –

защита полупроводниковых

приборов от токов короткого

замыкания (для включения

непосредственно в цепь сило-

вого электрода защищаемого

диода, тиристора, транзисто-

ра).

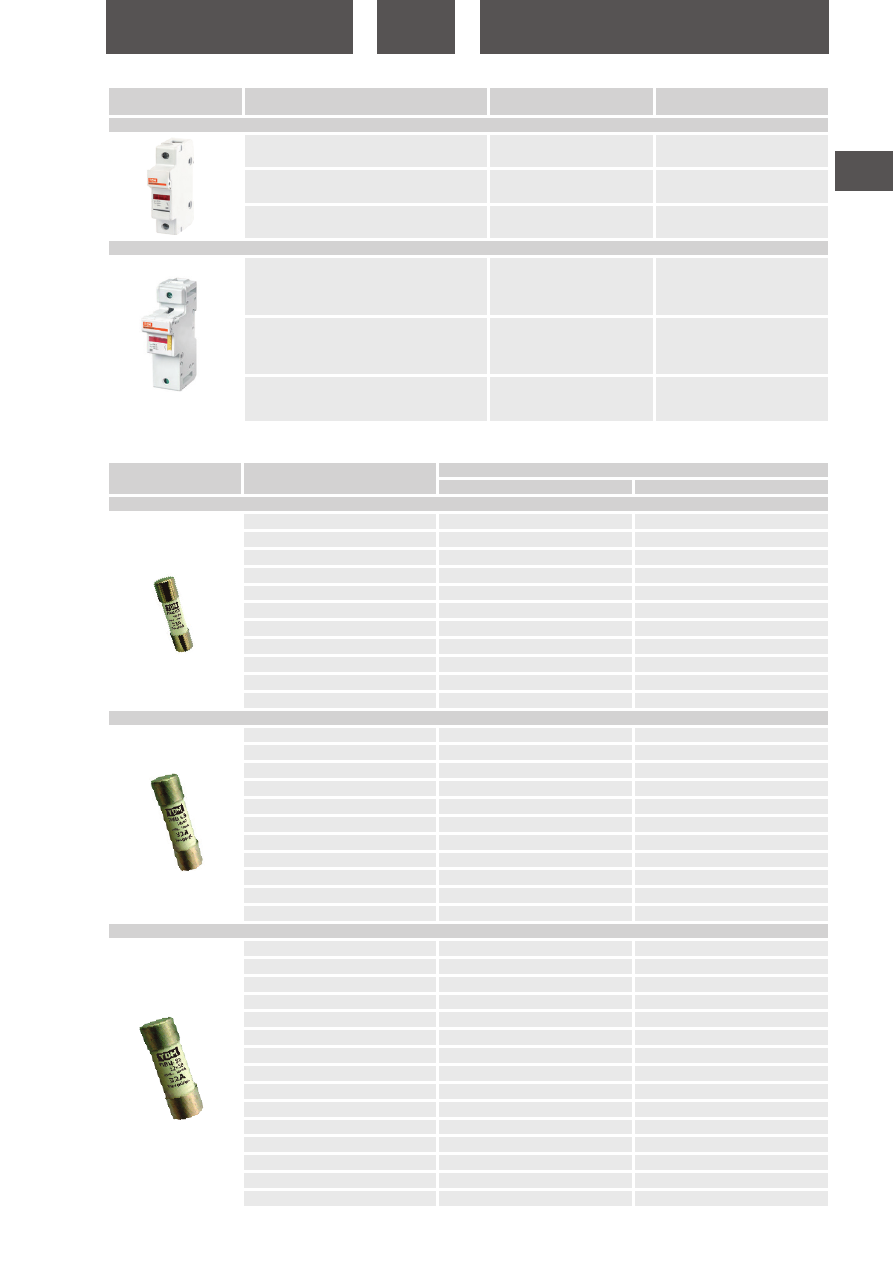

ДЕРЖАТЕЛИ ДЛЯ ПЛАВКИХ ВСТАВОК СЕРИИ

ДПВ

ПЛАВКИЕ ВСТАВКИ ЦИЛИНДРИЧЕСКИЕ СЕРИИ

 ПВЦ

Назначение

•  Защита кабельных линий, а также бытового и промышленного

оборудования (в т. ч. с большими пусковыми токами: двигатели,

конденсаторы и т. д.) от перегрузок и коротких замыканий.

Применение

•  Вводно-распределительные устройства (ВРУ).

•  Шкафы и щиты управления.

Материалы

•  Наконечники плавких вставок выполнены из электротехни-

ческой меди с  гальваническим покрытием олово-висмут, что

предотвращает их окисление в процессе эксплуатации.

•  Контактная группа держателей плавких вставок выполнена из

электротехнической меди.

•  Корпус держателей выполнен из негорючего АБС-пластика.

Преимущества

Обеспечение видимого разры-

ва цепи

 для проведения работ

на линии.

Надежная защита

 линий и

устройств с минимальными

затратами  – стоимость новой

плавкой вставки гораздо ниже

автоматического выключателя.

Ассортимент
Держатели плавких вставок




Наименование

Артикул

Количество модулей DIN

Для вставок 10х38

Держатель плавких вставок ДПВ 10х38 1П TDM

SQ0216-0001

1

Держатель плавких вставок ДПВ 10х38 2П TDM

SQ0216-0002

2

Держатель плавких вставок ДПВ 10х38 3П TDM

SQ0216-0003

3

Сертификат ТР ТС

гарантия

7

лет

IP20

–40

0

C

+80

0

C

123

tdme.ru

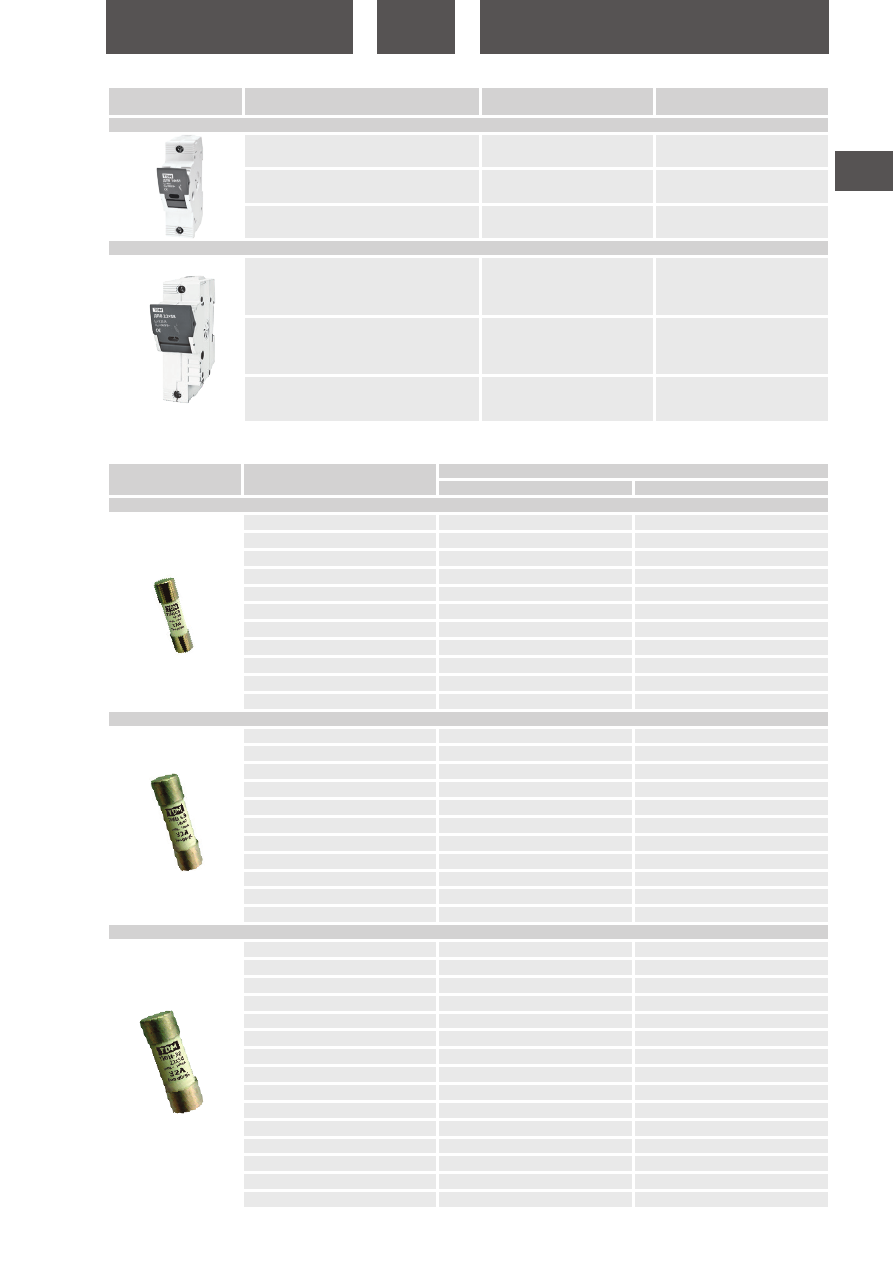

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Плавкие вставки цилиндрические


Номинальный ток, А

Артикул

тип gG

тип aR

Плавкие вставки цилиндрические ПВЦ С2 10х38

0,5

SQ0729-0001

–

1

SQ0729-0002

SQ0729-0064

2

SQ0729-0003

SQ0729-0065

4

SQ0729-0004

-

6

SQ0729-0005

SQ0729-0040

8

SQ0729-0006

SQ0729-0041

10

SQ0729-0007

SQ0729-0042

16

SQ0729-0008

SQ0729-0044

20

SQ0729-0009

SQ0729-0045

25

SQ0729-0010

SQ0729-0046

32

SQ0729-0011

SQ0729-0047

Плавкие вставки цилиндрические ПВЦ С3 14х51

2

SQ0729-0012

–

4

SQ0729-0013

–

6

SQ0729-0014

–

10

SQ0729-0015

SQ0729-0048

16

SQ0729-0016

SQ0729-0049

20

SQ0729-0017

SQ0729-0050

25

SQ0729-0018

SQ0729-0051

32

SQ0729-0019

SQ0729-0052

40

SQ0729-0020

SQ0729-0053

50

SQ0729-0021

–

63

SQ0729-0022

SQ0729-0054

Плавкие вставки цилиндрические ПВЦ B2 22х58

2

SQ0729-0023

–

4

SQ0729-0024

–

6

SQ0729-0025

–

8

SQ0729-0026

–

10

SQ0729-0027

–

16

SQ0729-0028

–

20

SQ0729-0029

SQ0729-0055

25

SQ0729-0030

SQ0729-0056

32

SQ0729-0031

SQ0729-0057

40

SQ0729-0032

SQ0729-0058

50

SQ0729-0033

SQ0729-0059

63

SQ0729-0034

SQ0729-0060

80

SQ0729-0035

SQ0729-0061

100

SQ0729-0036

SQ0729-0062

125

SQ0729-0037

SQ0729-0063


Наименование

Артикул

Количество модулей DIN

Для вставок 14х51

Держатель плавких вставок ДПВ 14х51 1П TDM

SQ0216-0004

1,5

Держатель плавких вставок ДПВ 14х51 2П TDM

SQ0216-0005

3

Держатель плавких вставок ДПВ 14х51 3П TDM

SQ0216-0006

4,5

Для вставок 22х58

Держатель плавких вставок ДПВ 22х58 1П TDM

SQ0216-0007

2

Держатель плавких вставок ДПВ 22х58 2П TDM

SQ0216-0008

4

Держатель плавких вставок ДПВ 22х58 3П TDM

SQ0216-0009

6

tdme.ru

124

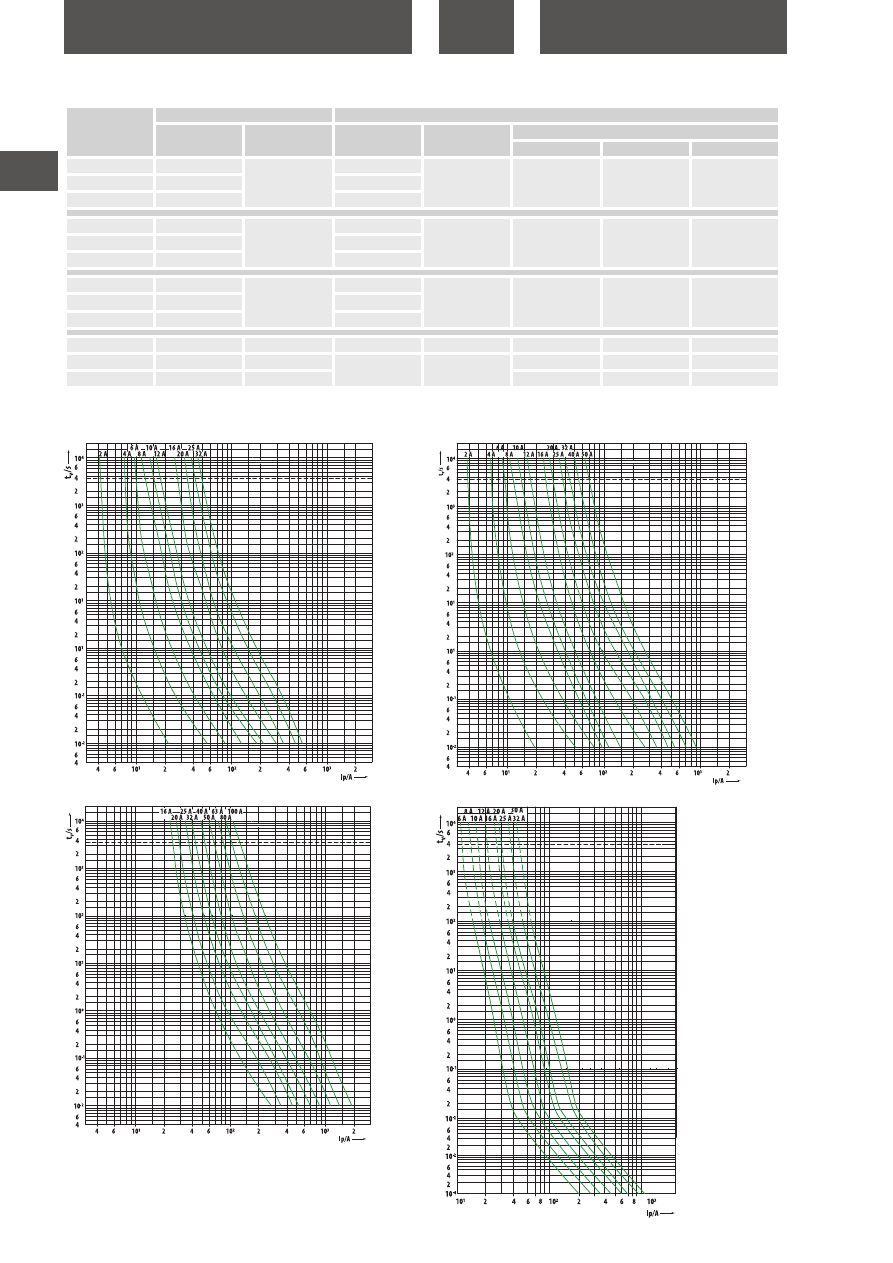

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Наименование

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

ДПВ 10х38 1Р

12

0,73

216

14

470

290

230

ДПВ 10х38 2Р

6

108

ДПВ 10х38 3Р

4

72

ДПВ 14х51 1Р

6

0,65

90

10

450

330

190

ДПВ 14х51 2Р

3

45

ДПВ 14х51 3Р

2

30

ДПВ 22х58 1Р

6

1,1

60

12

450

290

280

ДПВ 22х58 2Р

3

30

ДПВ 22х58 3Р

2

20

ПВЦ С2 10х38

20

0,17

1000

8,5

230

230

130

ПВЦ С3 14х51

10

0,21

500

12

435

150

120

ПВЦ В2 22х58

5

0,28

250

230

210

Упаковка

Тип gG, 10х38

Тип gG, 14х51

Тип gG, 22х58

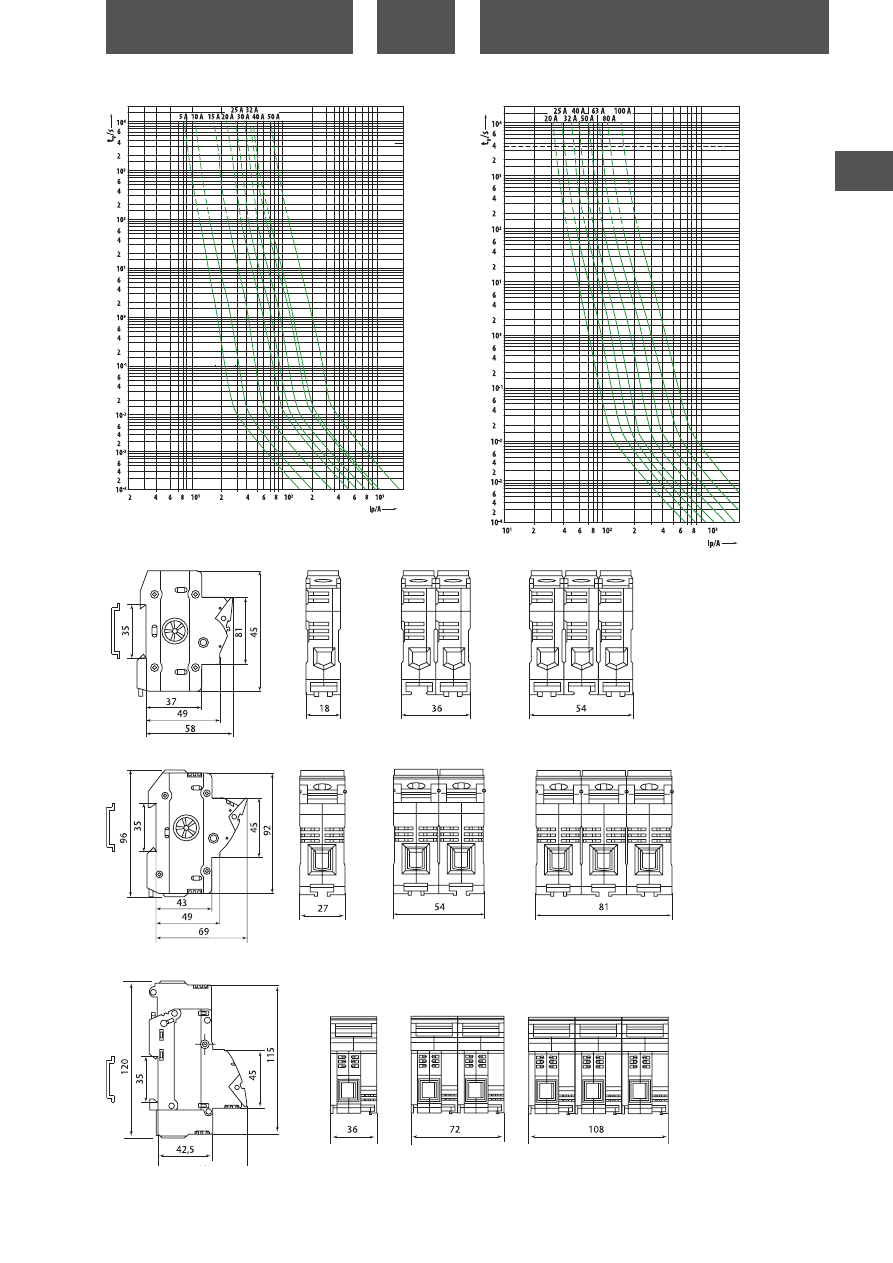

Время-токовые характеристики

Тип aR, 10х38

125

tdme.ru

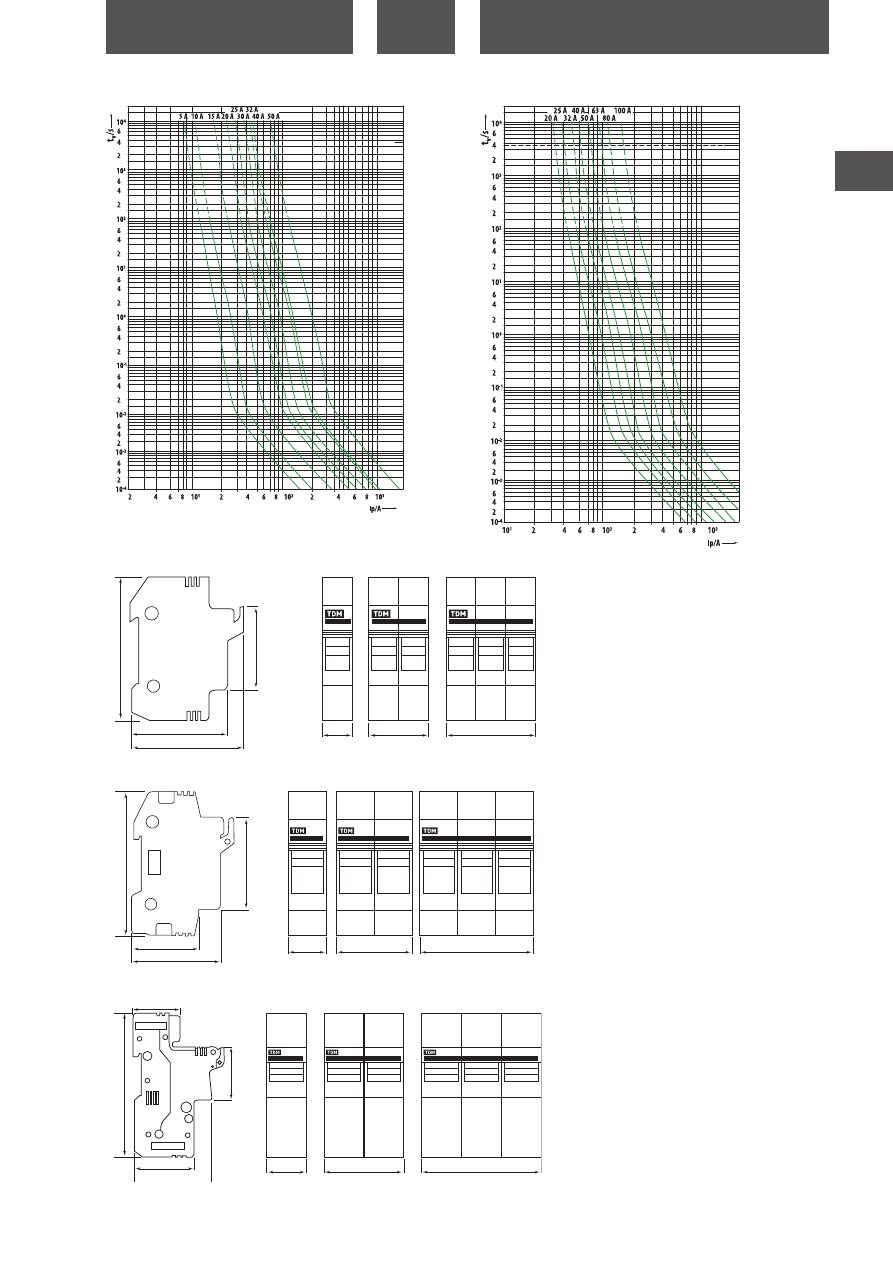

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

ДПВ 22х58

ДПВ 10х38

ДПВ 14х51

Габаритные размеры

(мм)

Тип aR, 14х51

Тип aR, 22х58

tdme.ru

126

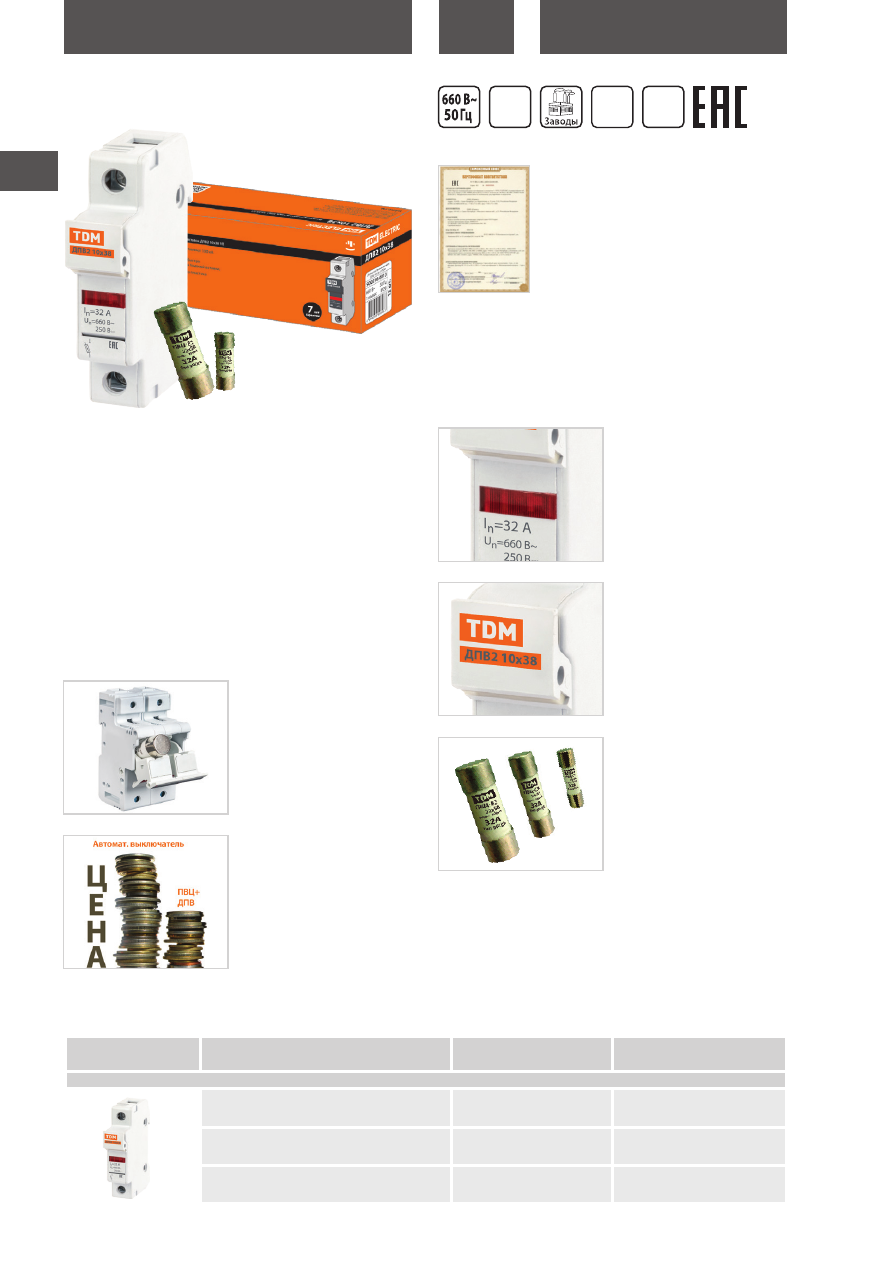

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2


Наименование

Артикул

Количество модулей DIN

Для вставок 10х38

Держатель плавких вставок ДПВ2 10х38 1П TDM

SQ0216-0013

1,5

Держатель плавких вставок ДПВ2 10х38 2П TDM

SQ0216-0014

3

Держатель плавких вставок ДПВ2 10х38 3П TDM

SQ0216-0015

4,5

Индикатор срабатывания

 плав-

кой вставки в держателе позво-

ляет быстро среагировать на

внештатную ситуацию.

Защита электроустановок

с

рабочим напряжением вплоть

до 660 В~ с высокой номиналь-

ной отключающей способностью

100 кА.

Два типа плавких вставок в

ассортименте:



•  полной защиты (gG) – защита

как от токов КЗ, так и от токов

перегрузки;

•  быстродействующих (aR) –

защита полупроводниковых

приборов от токов короткого

замыкания (для  включения

непосредственно в цепь сило-

вого электрода защищаемого

диода, тиристора, транзисто-

ра).

ДЕРЖАТЕЛИ ДЛЯ ПЛАВКИХ ВСТАВОК СЕРИИ

ДПВ2

ПЛАВКИЕ ВСТАВКИ ЦИЛИНДРИЧЕСКИЕ СЕРИИ

 ПВЦ

Назначение

•  Защита кабельных линий, а также бытового и промышленного

оборудования (в т. ч. с большими пусковыми токами: двигатели,

конденсаторы и т. д.) от перегрузок и коротких замыканий.

Применение

•  Вводно-распределительные устройства (ВРУ).

•  Шкафы и щиты управления.

Материалы

•  Наконечники плавких вставок выполнены из электротехни-

ческой меди с  гальваническим покрытием олово-висмут, что

предотвращает их окисление в процессе эксплуатации.

•  Контактная группа держателей плавких вставок выполнена из

электротехнической меди.

•  Корпус держателей выполнен из негорючего АБС-пластика.

Преимущества

Обеспечение видимого разры-

ва цепи

 для проведения работ

на линии.

Надежная защита

 линий и

устройств с минимальными

затратами  – стоимость новой

плавкой вставки гораздо ниже

автоматического выключателя.

Ассортимент
Держатели плавких вставок



Сертификат ТР ТС

гарантия

7

лет

IP20

–40

0

C

+80

0

C

127

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Плавкие вставки цилиндрические


Номинальный ток, А

Артикул

тип gG

тип aR

Плавкие вставки цилиндрические ПВЦ С2 10х38

0,5

SQ0729-0001

–

1

SQ0729-0002

SQ0729-0064

2

SQ0729-0003

SQ0729-0065

4

SQ0729-0004

-

6

SQ0729-0005

SQ0729-0040

8

SQ0729-0006

SQ0729-0041

10

SQ0729-0007

SQ0729-0042

16

SQ0729-0008

SQ0729-0044

20

SQ0729-0009

SQ0729-0045

25

SQ0729-0010

SQ0729-0046

32

SQ0729-0011

SQ0729-0047

Плавкие вставки цилиндрические ПВЦ С3 14х51

2

SQ0729-0012

–

4

SQ0729-0013

–

6

SQ0729-0014

–

10

SQ0729-0015

SQ0729-0048

16

SQ0729-0016

SQ0729-0049

20

SQ0729-0017

SQ0729-0050

25

SQ0729-0018

SQ0729-0051

32

SQ0729-0019

SQ0729-0052

40

SQ0729-0020

SQ0729-0053

50

SQ0729-0021

–

63

SQ0729-0022

SQ0729-0054

Плавкие вставки цилиндрические ПВЦ B2 22х58

2

SQ0729-0023

–

4

SQ0729-0024

–

6

SQ0729-0025

–

8

SQ0729-0026

–

10

SQ0729-0027

–

16

SQ0729-0028

–

20

SQ0729-0029

SQ0729-0055

25

SQ0729-0030

SQ0729-0056

32

SQ0729-0031

SQ0729-0057

40

SQ0729-0032

SQ0729-0058

50

SQ0729-0033

SQ0729-0059

63

SQ0729-0034

SQ0729-0060

80

SQ0729-0035

SQ0729-0061

100

SQ0729-0036

SQ0729-0062

125

SQ0729-0037

SQ0729-0063


Наименование

Артикул

Количество модулей DIN

Для вставок 14х51

Держатель плавких вставок ДПВ2 14х51 1П TDM

SQ0216-0017

1,5

Держатель плавких вставок ДПВ2 14х51 2П TDM

SQ0216-0018

3

Держатель плавких вставок ДПВ2 14х51 3П TDM

SQ0216-0019

4,5

Для вставок 22х58

Держатель плавких вставок ДПВ2 22х58 1П TDM

SQ0216-0021

1,5

Держатель плавких вставок ДПВ2 22х58 2П TDM

SQ0216-0022

3

Держатель плавких вставок ДПВ2 22х58 3П TDM

SQ0216-0023

4,5

tdme.ru

128

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Наименование

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

ДПВ2 10х38 1Р

12

0,8

216

13,5

460

260

225

ДПВ2 10х38 2Р

6

108

ДПВ2 10х38 3Р

4

72

ДПВ2 14х51 1Р

6

0,6

90

10

360

320

420

ДПВ2 14х51 2Р

3

45

ДПВ2 14х51 3Р

2

30

ДПВ2 22х58 1Р

6

1,2

90

11

450

280

285

ДПВ2 22х58 2Р

3

45

ДПВ2 22х58 3Р

2

30

ПВЦ С2 10х38

20

0,17

1000

8,5

230

230

130

ПВЦ С3 14х51

10

0,21

500

12

435

150

120

ПВЦ В2 22х58

5

0,28

250

230

210

Упаковка

Тип gG, 10х38

Тип gG, 14х51

Тип gG, 22х58

Время-токовые характеристики

Тип aR, 10х38

129

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

ДПВ2 10х38

ДПВ2 10х38

ДПВ2 10х38

72

45

51

60

1P

2P

3P

1P

2P

3P

1P

2P

3P

17

34

51

95

120

45

44

57

50

35

70

105

33

65

25

50

75

60

ДПВ2 22х58

ДПВ2 22х58

ДПВ2 22х58

ДПВ2 14х51

ДПВ2 14х51

ДПВ2 14х51

ДПВ2 22х58

ДПВ2 10х38

ДПВ2 14х51

Габаритные размеры

(мм)

Тип aR, 14х51

Тип aR, 22х58

tdme.ru

130

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Насечки на контактных зажи-

мах

 предотвращают перегрев



и оплавление проводов за счет

более плотного и большего



по площади контакта.

Прозрачное окошко

на лице-

вой панели обеспечивает визу-

альное наблюдение размыкания

контактов («видимый разрыв»)

для проведения работ на линии.

Эргономичная рукоятка управ-

ления

, исключающая соскаль-

зывание пальцев.

Защелка на DIN-рейку

 с фик-

сацией упрощает монтаж



и демонтаж аппарата.

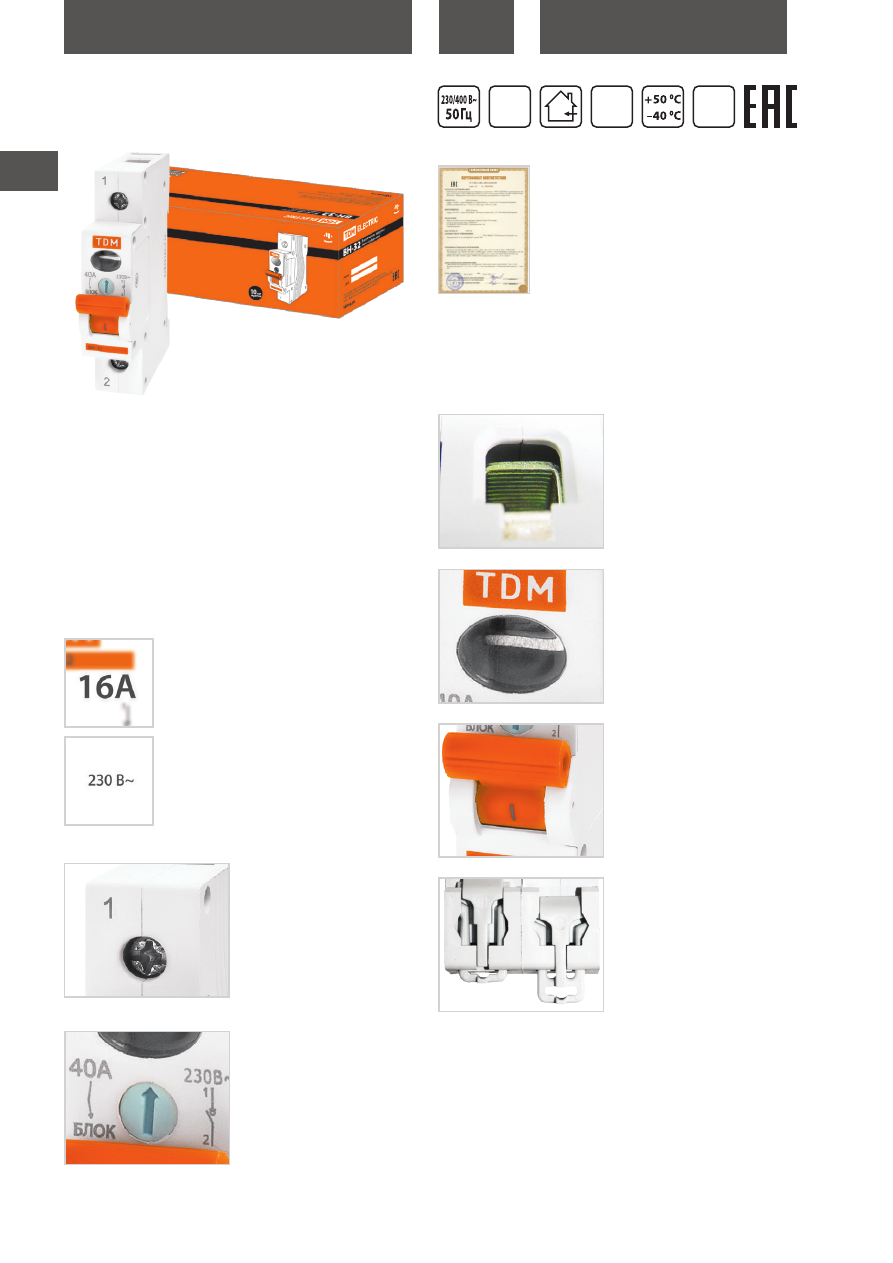

Конструкция

Механическая блокировка

рукоятки управления защищает

аппарат от случайных включе-

ний при проведении работ на

линии.

ВЫКЛЮЧАТЕЛИ НАГРУЗКИ (МИНИ-РУБИЛЬНИКИ)

СЕРИИ

ВН-32

Назначение

•  Проведение тока в нормальном режиме.

•  Частое оперативное включение и выключение электриче-

ской цепи.

Применение

•  Вводно-распределительные устройства жилых и обществен-

ных зданий.

Материалы

•  Корпус и детали выполнены из пластика, не поддерживающего

горение.

•  Маркировка выполнена в соответствии с требованиями ГОСТ и

не подвержена истиранию в пределах срока эксплуатации.

Маркировка

Номинальный ток

 – значение тока в амперах

(А), который аппарат способен пропускать

бесконечно долго без отключения цепи.

Номинальное напряжение

  – напряжение

переменного тока (знак ~), при котором

аппарат работает в нормальных условиях.

Преимущества

Клеммные зажимы

 аппарата

промаркированы, что позволяет

избежать ошибок при монтаже.

ТУ2008.

 АЯКИ.642416.020ТУ

Сертификат ТР ТС

гарантия

10

лет

IP20

АС-22 В

131

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Наименование параметра

Значение

Соответствие стандартам

ТР ТС 004-2011, ГОСТ Р 50030.3-99

Номинальное напряжение частотой 50 Гц, В

230/400

Номинальный ток, А

16; 20; 25; 32; 40; 50; 63; 80; 100; 125

Номинальный рабочий ток при 1=1с

15 ln

Категория применения

АС-22 В

Количество полюсов

1, 2, 3, 4

Условия эксплуатации

УХЛ4

Степень защиты выключателя

IP20

Электрическая износостойкость, циклов В/О, не менее

10 000

Механическая износостойкость, циклов В/О, не менее

30 000

Максимальное сечение присоединяемых проводников, мм

2

50

Наличие драгоценных металлов (серебро), г/полюс

от 0,1 до 0,4

Диапазон рабочих температур, °С

от –40 до +50

Масса 1 полюса, кг

0,13

Момент затяжки, Н*м

3,5

Технические характеристики

Ассортимент


Наименование

Артикул

Номинальный ток, А

1-полюсные

Выключатель нагрузки (мини-рубильник) ВН-32 1P 16A TDM

SQ0211-0001

16

Выключатель нагрузки (мини-рубильник) ВН-32 1P 20A TDM

SQ0211-0002

20

Выключатель нагрузки (мини-рубильник) ВН-32 1P 25A TDM

SQ0211-0003

25

Выключатель нагрузки (мини-рубильник) ВН-32 1P 32A TDM

SQ0211-0004

32

Выключатель нагрузки (мини-рубильник) ВН-32 1P 40A TDM

SQ0211-0005

40

Выключатель нагрузки (мини-рубильник) ВН-32 1P 50A TDM

SQ0211-0006

50

Выключатель нагрузки (мини-рубильник) ВН-32 1P 63A TDM

SQ0211-0007

63

Выключатель нагрузки (мини-рубильник) ВН-32 1P 80A TDM

SQ0211-0008

80

Выключатель нагрузки (мини-рубильник) ВН-32 1P 100A TDM

SQ0211-0009

100

Выключатель нагрузки (мини-рубильник) ВН-32 1P 125A TDM

SQ0211-0010

125

2-полюсные

Выключатель нагрузки (мини-рубильник) ВН-32 2P 16A TDM

SQ0211-0011

16

Выключатель нагрузки (мини-рубильник) ВН-32 2P 20A TDM

SQ0211-0012

20

Выключатель нагрузки (мини-рубильник) ВН-32 2P 25A TDM

SQ0211-0013

25

Выключатель нагрузки (мини-рубильник) ВН-32 2P 32A TDM

SQ0211-0014

32

Выключатель нагрузки (мини-рубильник) ВН-32 2P 40A TDM

SQ0211-0015

40

Выключатель нагрузки (мини-рубильник) ВН-32 2P 50A TDM

SQ0211-0016

50

Выключатель нагрузки (мини-рубильник) ВН-32 2P 63A TDM

SQ0211-0017

63

Выключатель нагрузки (мини-рубильник) ВН-32 2P 80A TDM

SQ0211-0018

80

Выключатель нагрузки (мини-рубильник) ВН-32 2P 100A TDM

SQ0211-0019

100

Выключатель нагрузки (мини-рубильник) ВН-32 2P 125A TDM

SQ0211-0020

125

3-полюсные

Выключатель нагрузки (мини-рубильник) ВН-32 3P 16A TDM

SQ0211-0021

16

Выключатель нагрузки (мини-рубильник) ВН-32 3P 20A TDM

SQ0211-0022

20

Выключатель нагрузки (мини-рубильник) ВН-32 3P 25A TDM

SQ0211-0023

25

Выключатель нагрузки (мини-рубильник) ВН-32 3P 32A TDM

SQ0211-0024

32

Выключатель нагрузки (мини-рубильник) ВН-32 3P 40A TDM

SQ0211-0025

40

Выключатель нагрузки (мини-рубильник) ВН-32 3P 50A TDM

SQ0211-0026

50

Выключатель нагрузки (мини-рубильник) ВН-32 3P 63A TDM

SQ0211-0027

63

Выключатель нагрузки (мини-рубильник) ВН-32 3P 80A TDM

SQ0211-0028

80

Выключатель нагрузки (мини-рубильник) ВН-32 3P 100A TDM

SQ0211-0029

100

Выключатель нагрузки (мини-рубильник) ВН-32 3P 125A TDM

SQ0211-0030

125

4-полюсные

Выключатель нагрузки (мини-рубильник) ВН-32 4P 16A TDM

SQ0211-0031

16

Выключатель нагрузки (мини-рубильник) ВН-32 4P 20A TDM

SQ0211-0032

20

Выключатель нагрузки (мини-рубильник) ВН-32 4P 25A TDM

SQ0211-0033

25

Выключатель нагрузки (мини-рубильник) ВН-32 4P 32A TDM

SQ0211-0034

32

Выключатель нагрузки (мини-рубильник) ВН-32 4P 40A TDM

SQ0211-0035

40

Выключатель нагрузки (мини-рубильник) ВН-32 4P 50A TDM

SQ0211-0036

50

Выключатель нагрузки (мини-рубильник) ВН-32 4P 63A TDM

SQ0211-0037

63

Выключатель нагрузки (мини-рубильник) ВН-32 4P 80A TDM

SQ0211-0038

80

Выключатель нагрузки (мини-рубильник) ВН-32 4P 100A TDM

SQ0211-0039

100

Выключатель нагрузки (мини-рубильник) ВН-32 4P 125A TDM

SQ0211-0040

125

Внимание! Запрещается подключать алюминиевые проводники (за исключением одножильных алюминиевых проводников спла-

ва серии 8000), запрещается подключать многожильный или многопроволочный проводник. Для подключения данных проводников

использовать наконечники или гильзы.

tdme.ru

132

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

TDM ELECTRIC

ДЗНВА

КЭАЗ

ABB

Schneider

Electric

Legrand

Hager

EATON

Siemens

ETI

OEZ

General

Electric

ВН-32

ВН61Е29

ВМ63Р

E200

Isw

043

SB

IS

5TE8

SV

APN, AST

Aster AST M

Упаковка

Сравнительная таблица аналогов по сериям

Габаритные размеры

(мм)

Количество полюсов

1Р

2Р

3Р

4Р

Проводник

Шина

соединительная

Жесткий

Гибкий

С наконечником

«PIN»

Типовые схемы подключения

Особенности монтажа

Количество

полюсов

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

1Р

12

1

120

10,7

460

240

185

2Р

6

60

3Р

4

40

4Р

3

30
