TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 5

101

tdme.ru

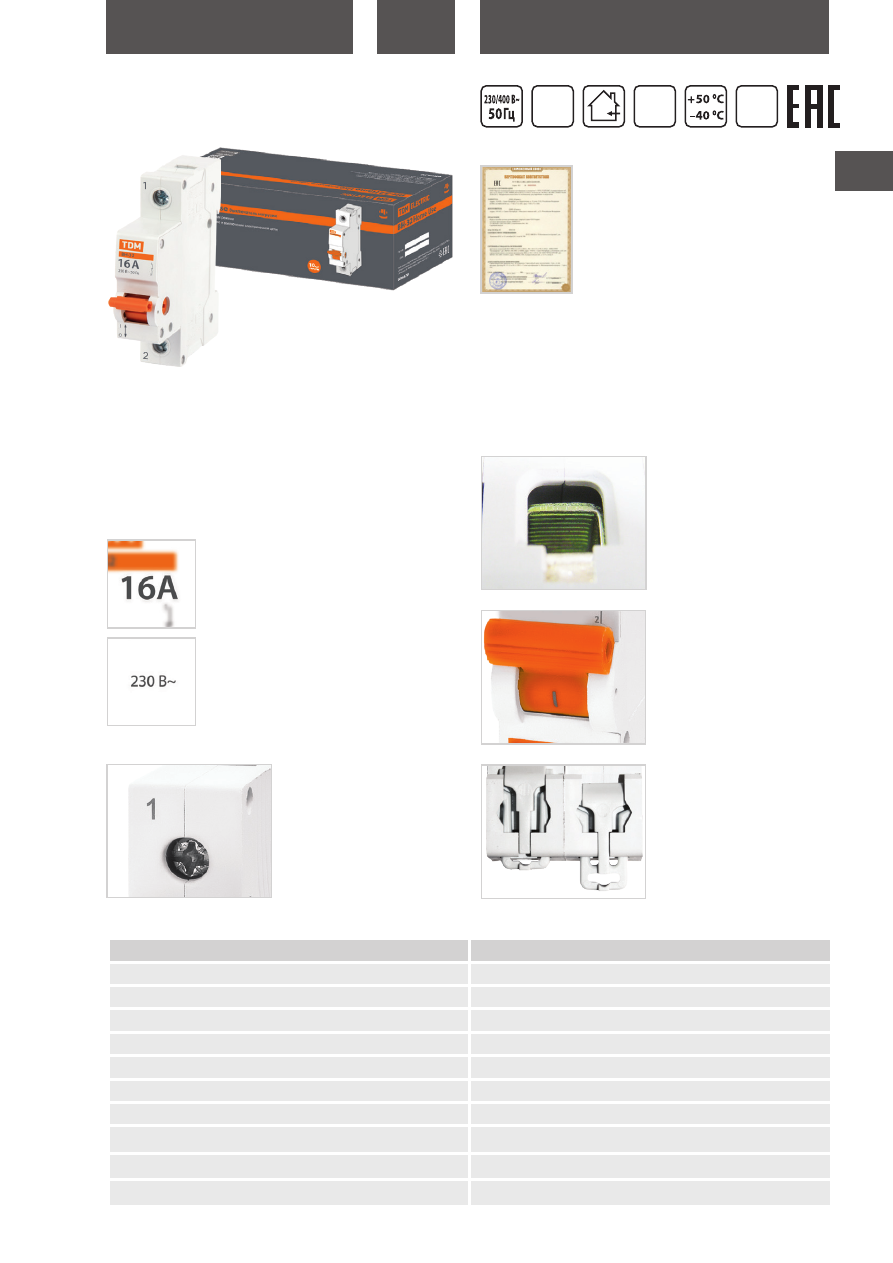

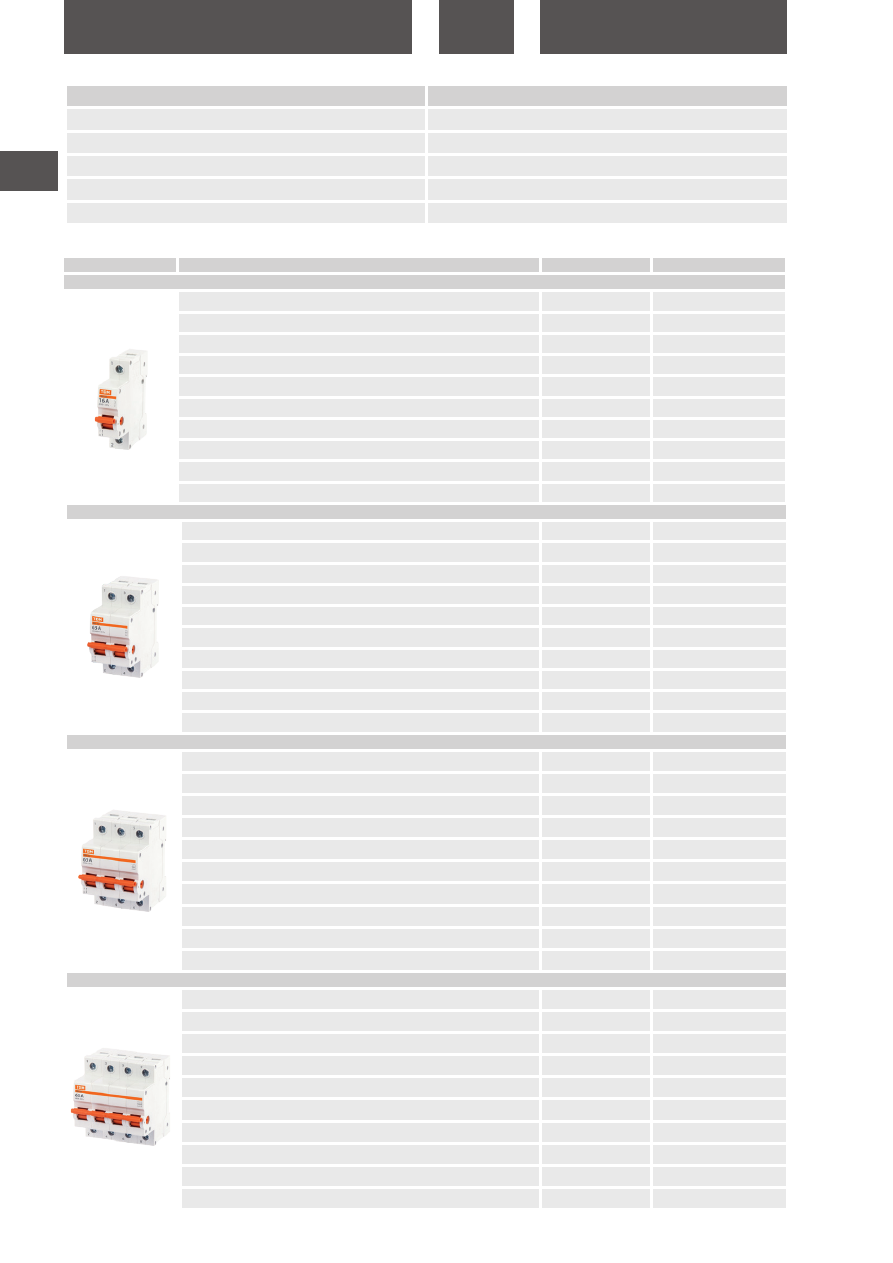

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

ВЫКЛЮЧАТЕЛИ НАГРУЗКИ (МИНИ-РУБИЛЬНИКИ)

СЕРИИ

ВН-32



HOME USE

Назначение

•  Проведение тока в нормальном режиме.

•  Частое оперативное включение и выключение электрической

цепи.

Применение

•  Вводно-распределительные устройства жилых и обществен-

ных зданий.

Маркировка

Номинальный ток

 – значение тока в амперах

(А), который аппарат способен пропускать

бесконечно долго без отключения цепи.

Номинальное напряжение

  – напряжение

переменного тока (знак ~), при котором

аппарат работает в нормальных условиях.

Преимущества

Клеммные зажимы

 аппарата

промаркированы, что позволяет

избежать ошибок при монтаже.

Конструкция

Насечки на контактных зажи-

мах

 предотвращают перегрев



и оплавление проводов за счет

более плотного и большего



по площади контакта.

Эргономичная рукоятка управ-

ления

, исключающая соскаль-

зывание пальцев.

Защелка на DIN-рейку

 с фик-

сацией упрощает монтаж



и демонтаж аппарата.

Сертификат ТР ТС

гарантия

10

лет

IP20

АС-22 В

Наименование параметра

Значение

Соответствие стандартам

ТР 004-2011 ГОСТ Р 50030.3-99

Номинальное напряжение частотой 50Гц, В

230/400

Номинальный ток, А

16, 20, 25, 32, 40, 50, 63, 80, 100

Номинальный рабочий ток при 1=1с

15In

Категория применения

АС 22 В

Количество полюсов

1, 2, 3, 4

Условия эксплуатации

УХЛ4

Степень защиты выключателя

IP20

Электрическая износостойкость, циклов В/О, не менее

10 000

Механическая износостойкость, циклов В/О, не менее

30 000

Технические характеристики

Материалы:

•  Корпус и детали выполнены из пластика, не поддерживающего

горение.

•  Маркировка выполнена в соответствии с требованиями ГОСТ и

не подвержена истиранию в пределах срока эксплуатации.

tdme.ru

102

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2


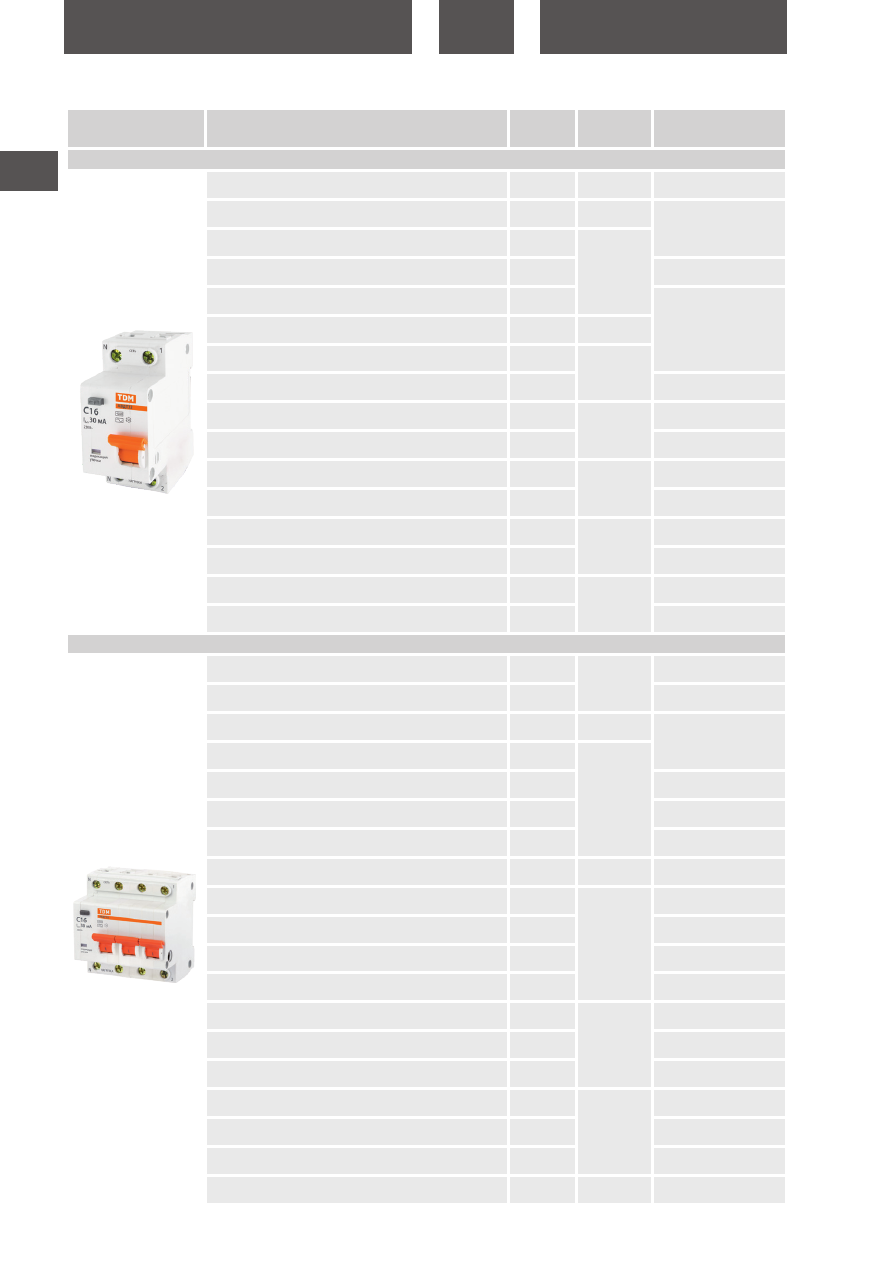

Наименование

Артикул

Номинальный ток, А

1-полюсные

Выключатель нагрузки (мини-рубильник) ВН-32 1P 16A Home Use TDM

SQ0211-0101

16

Выключатель нагрузки (мини-рубильник) ВН-32 1P 20A Home Use TDM

SQ0211-0102

20

Выключатель нагрузки (мини-рубильник) ВН-32 1P 25A Home Use TDM

SQ0211-0103

25

Выключатель нагрузки (мини-рубильник) ВН-32 1P 32A Home Use TDM

SQ0211-0104

32

Выключатель нагрузки (мини-рубильник) ВН-32 1P 40A Home Use TDM

SQ0211-0105

40

Выключатель нагрузки (мини-рубильник) ВН-32 1P 50A Home Use TDM

SQ0211-0106

50

Выключатель нагрузки (мини-рубильник) ВН-32 1P 63A Home Use TDM

SQ0211-0107

63

Выключатель нагрузки (мини-рубильник) ВН-32 1P 80A Home Use TDM

SQ0211-0108

80

Выключатель нагрузки (мини-рубильник) ВН-32 1P 100A Home Use TDM

SQ0211-0109

100

Выключатель нагрузки (мини-рубильник) ВН-32 1P 125A Home Use TDM

SQ0211-0110

125

Наименование параметра

Значение

Максимальное сечение присоединяемых проводов мм

2

50

Наличие драгоценных металов (серебро), г/полюс

0,1-0,4

Диапазон рабочих темпиратур, °С

от -40 до +50

Масса одного полюса, кг

0,13

Момент затяжки, Н*м

2,5

Ассортимент

2-полюсные

Выключатель нагрузки (мини-рубильник) ВН-32 2P 16A Home Use TDM

SQ0211-0111

16

Выключатель нагрузки (мини-рубильник) ВН-32 2P 20A Home Use TDM

SQ0211-0112

20

Выключатель нагрузки (мини-рубильник) ВН-32 2P 25A Home Use TDM

SQ0211-0113

25

Выключатель нагрузки (мини-рубильник) ВН-32 2P 32A Home Use TDM

SQ0211-0114

32

Выключатель нагрузки (мини-рубильник) ВН-32 2P 40A Home Use TDM

SQ0211-0115

40

Выключатель нагрузки (мини-рубильник) ВН-32 2P 50A Home Use TDM

SQ0211-0116

50

Выключатель нагрузки (мини-рубильник) ВН-32 2P 63A Home Use TDM

SQ0211-0117

63

Выключатель нагрузки (мини-рубильник) ВН-32 2P 80A Home Use TDM

SQ0211-0118

80

Выключатель нагрузки (мини-рубильник) ВН-32 2P 100A Home Use TDM

SQ0211-0119

100

Выключатель нагрузки (мини-рубильник) ВН-32 2P 125A Home Use TDM

SQ0211-0120

125

3-полюсные

Выключатель нагрузки (мини-рубильник) ВН-32 3P 16A Home Use TDM

SQ0211-0121

16

Выключатель нагрузки (мини-рубильник) ВН-32 3P 20A Home Use TDM

SQ0211-0122

20

Выключатель нагрузки (мини-рубильник) ВН-32 3P 25A Home Use TDM

SQ0211-0123

25

Выключатель нагрузки (мини-рубильник) ВН-32 3P 32A Home Use TDM

SQ0211-0124

32

Выключатель нагрузки (мини-рубильник) ВН-32 3P 40A Home Use TDM

SQ0211-0125

40

Выключатель нагрузки (мини-рубильник) ВН-32 3P 50A Home Use TDM

SQ0211-0126

50

Выключатель нагрузки (мини-рубильник) ВН-32 3P 63A Home Use TDM

SQ0211-0127

63

Выключатель нагрузки (мини-рубильник) ВН-32 3P 80A Home Use TDM

SQ0211-0128

80

Выключатель нагрузки (мини-рубильник) ВН-32 3P 100A Home Use TDM

SQ0211-0129

100

Выключатель нагрузки (мини-рубильник) ВН-32 3P 125A Home Use TDM

SQ0211-0130

125

4-полюсные

Выключатель нагрузки (мини-рубильник) ВН-32 4P 16A Home Use TDM

SQ0211-0131

16

Выключатель нагрузки (мини-рубильник) ВН-32 4P 20A Home Use TDM

SQ0211-0132

20

Выключатель нагрузки (мини-рубильник) ВН-32 4P 25A Home Use TDM

SQ0211-0133

25

Выключатель нагрузки (мини-рубильник) ВН-32 4P 32A Home Use TDM

SQ0211-0134

32

Выключатель нагрузки (мини-рубильник) ВН-32 4P 40A Home Use TDM

SQ0211-0135

40

Выключатель нагрузки (мини-рубильник) ВН-32 4P 50A Home Use TDM

SQ0211-0136

50

Выключатель нагрузки (мини-рубильник) ВН-32 4P 63A Home Use TDM

SQ0211-0137

63

Выключатель нагрузки (мини-рубильник) ВН-32 4P 80A Home Use TDM

SQ0211-0138

80

Выключатель нагрузки (мини-рубильник) ВН-32 4P 100A Home Use TDM

SQ0211-0139

100

Выключатель нагрузки (мини-рубильник) ВН-32 4P 125A Home Use TDM

SQ0211-0140

125

103

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

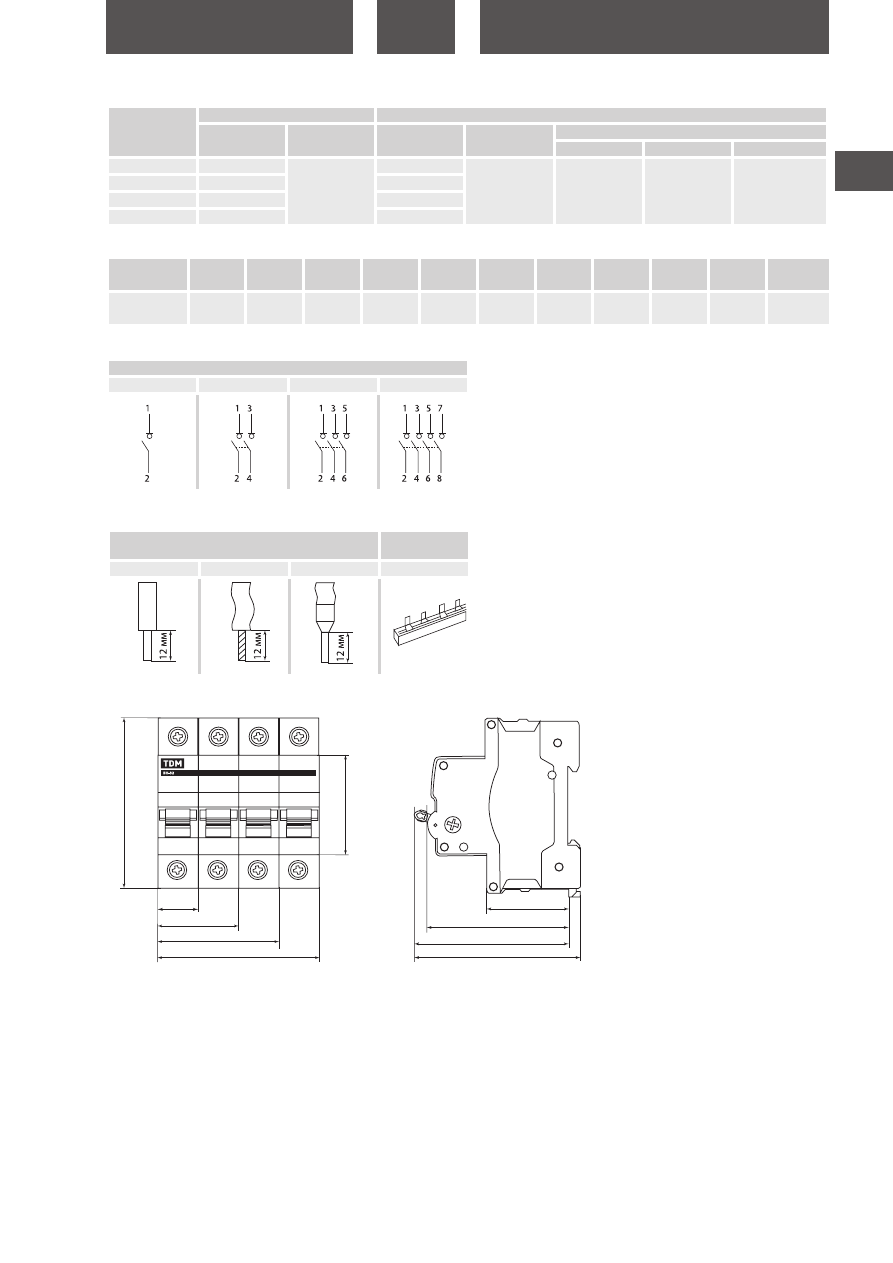

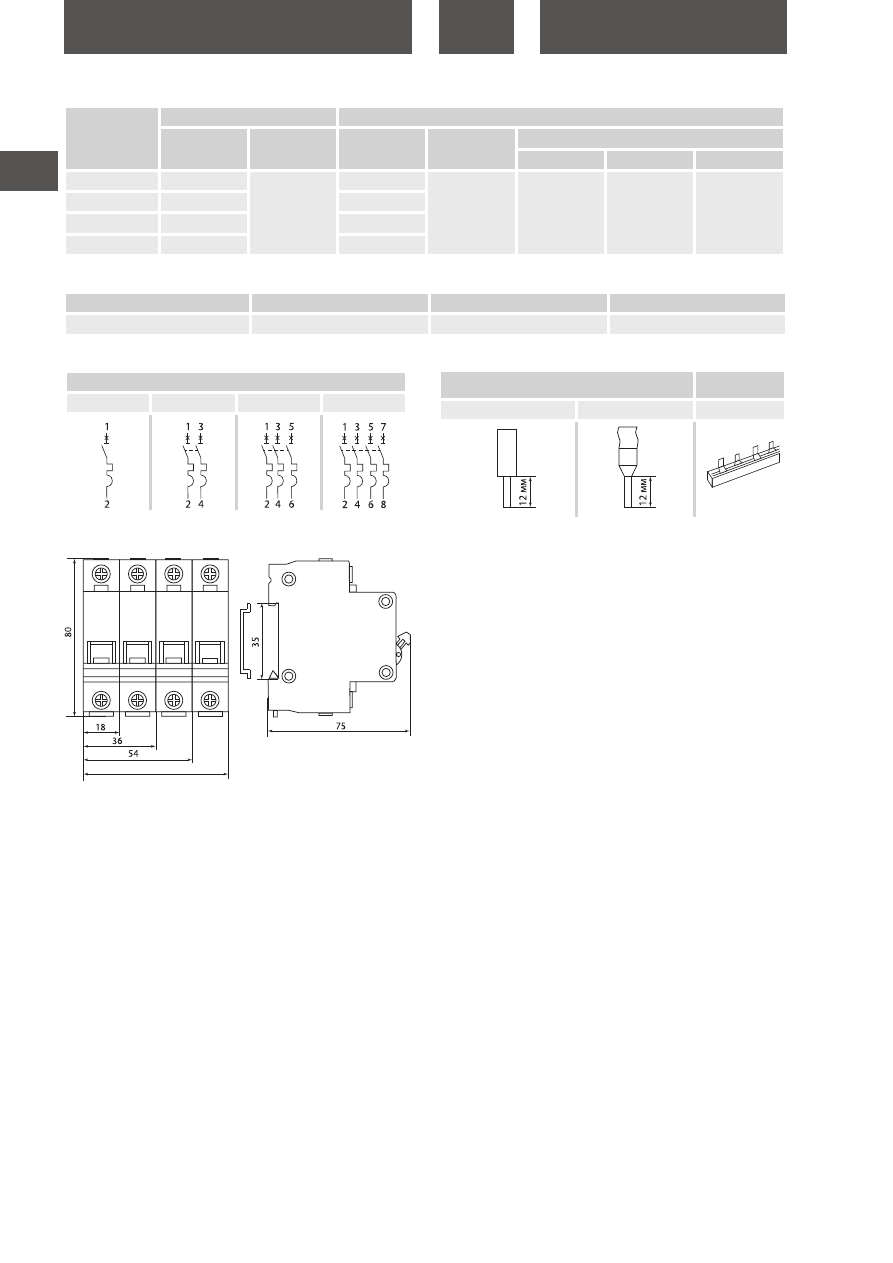

Упаковка

Количество

полюсов

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

1Р

12

1

120

10

42,5

23,3

17,4

2Р

6

60

3Р

4

40

4Р

3

30

Количество полюсов

1Р

2Р

3Р

4Р

Проводник

Шина

соединительная

Жесткий

Гибкий

С наконечником

«PIN»

Типовые схемы подключения

Особенности монтажа

Home Use

37

63

17

34

51

79

45

68

68
75

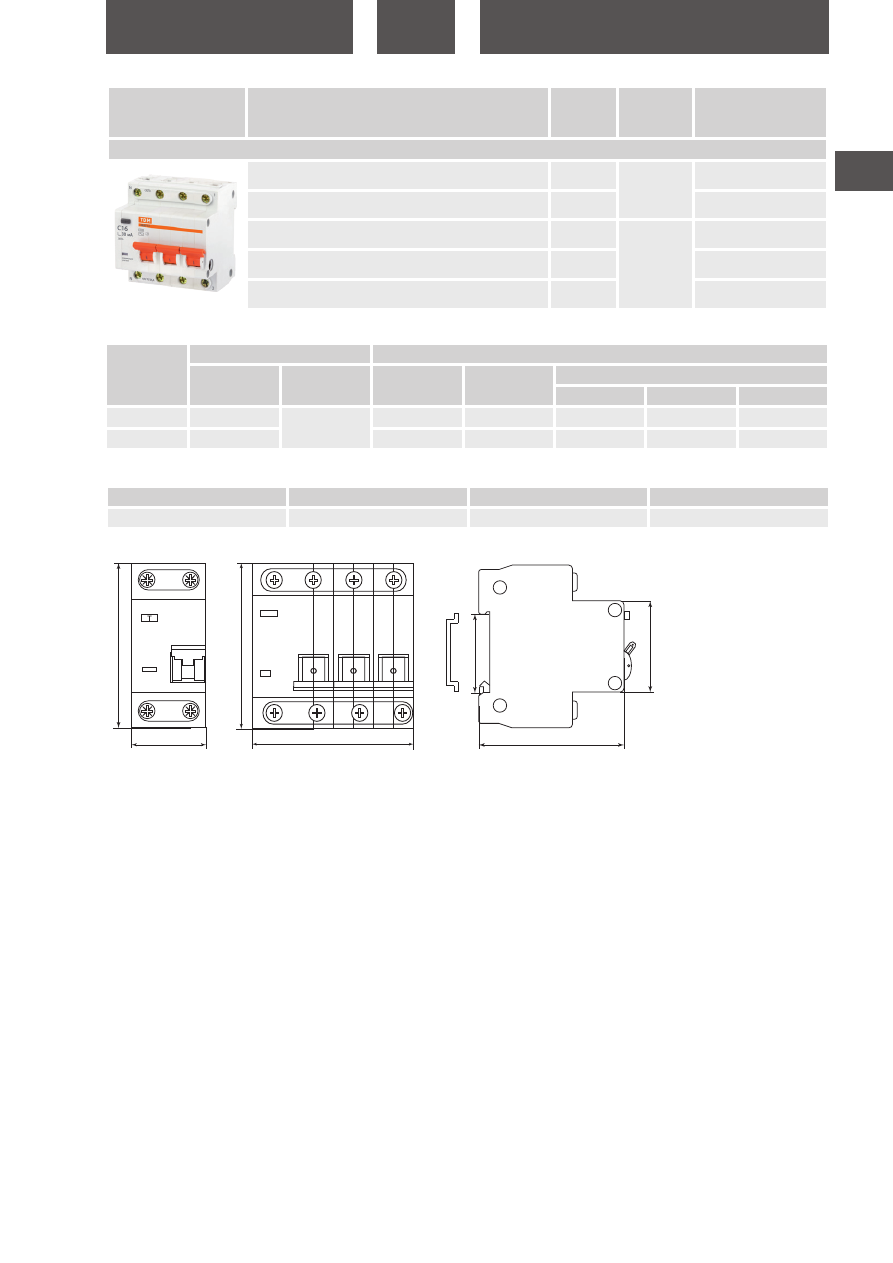

Габаритные размеры

(мм)

TDM ELECTRIC

ДЗНВА

КЭАЗ

ABB

Schneider

Electric

Legrand

Hager

EATON

Siemens

ETI

OEZ

General

Electric

ВН-32

ВН61Е29

ВМ63Р

E200

Isw

043

SB

IS

5TE8

SV

APN, AST

Aster AST M

Сравнительная таблица аналогов по сериям

tdme.ru

104

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

–40

0

C

+50

0

C


Наименование

Артикул

Номинальный ток, А

Авт. выкл.ВА47-63 характеристика В, С (1-полюсные)

Авт. выкл.ВА47-63 1Р 6А 4,5кА х-ка С TDM

SQ0218-0001

6

Авт. выкл.ВА47-63 1Р 10А 4,5кА х-ка С TDM

SQ0218-0002

10

Авт. выкл.ВА47-63 1Р 16А 4,5кА х-ка С TDM

SQ0218-0003

16

Авт. выкл.ВА47-63 1Р 20А 4,5кА х-ка С TDM

SQ0218-0004

20

Авт. выкл.ВА47-63 1Р 25А 4,5кА х-ка С TDM

SQ0218-0005

25

Авт. выкл.ВА47-63 1Р 32А 4,5кА х-ка С TDM

SQ0218-0006

32

Авт. выкл.ВА47-63 1Р 40А 4,5кА х-ка С TDM

SQ0218-0007

40

Авт. выкл.ВА47-63 1Р 50А 4,5кА х-ка С TDM

SQ0218-0008

50

Авт. выкл.ВА47-63 1Р 63А 4,5кА х-ка С TDM

SQ0218-0009

63

Авт. выкл.ВА47-63 1Р  6А 4,5кА х-ка B TDM

SQ0218-0037

6

Авт. выкл.ВА47-63 1Р 10А 4,5кА х-ка B TDM

SQ0218-0038

10

Авт. выкл.ВА47-63 1Р 16А 4,5кА х-ка B TDM

SQ0218-0039

16

Авт. выкл.ВА47-63 1Р 20А 4,5кА х-ка B TDM

SQ0218-0040

20

Авт. выкл.ВА47-63 1Р 25А 4,5кА х-ка B TDM

SQ0218-0041

25

Авт. выкл.ВА47-63 1Р 32А 4,5кА х-ка B TDM

SQ0218-0042

32

Авт. выкл.ВА47-63 1Р 40А 4,5кА х-ка B TDM

SQ0218-0043

40

Авт. выкл.ВА47-63 1Р 50А 4,5кА х-ка B TDM

SQ0218-0044

50

Авт. выкл.ВА47-63 1Р 63А 4,5кА х-ка B TDM

SQ0218-0045

63

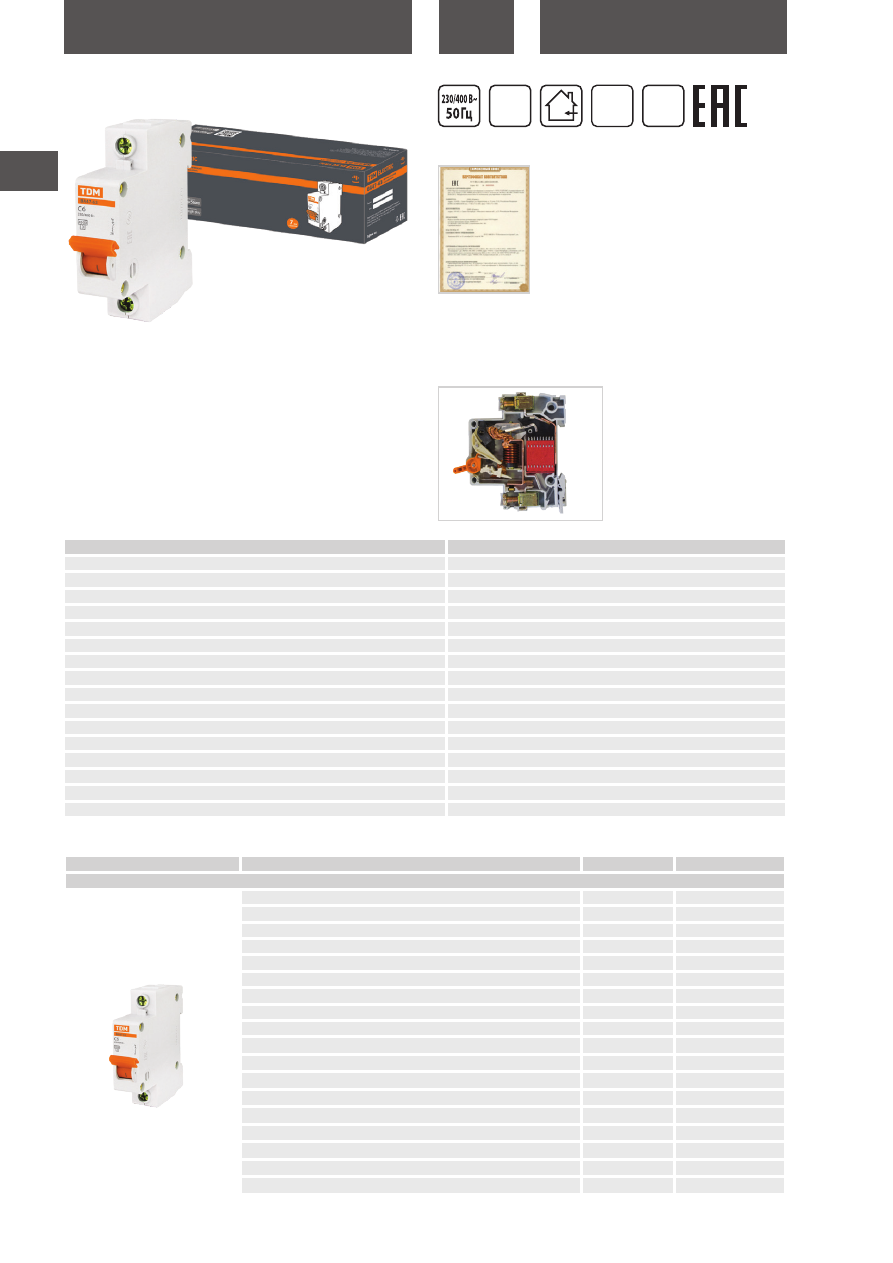

Преимущества

•  Выключатели поставляются в одно-, двух- трех- и четырехпо-

люсном исполнении.

Конструкция выключателя пре-

дусматривает

два типа защи-

ты от перегрузки и короткого

замыкания

, что существенно

повышает защищенность рас-

пределительных и групповых

цепей.

Назначение

•  Защита сетей от перегрузок и короткого замыкания.

•  Выключатели рассчитаны на номинальные токи от 6 до 63 А при

отключающей способности 4,5 кА.

Время-токовые характеристики отключения

Выбор время-токовой характеристики отключения в зависимости

от нагрузки:

•

Характеристика C

 (срабатывание в зоне свыше 5-10 In) – груп-

повые цепи и бытовые нагрузки с умеренными пусковыми

токами: электроприборы, освещение, промышленное обору-

дование.

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ СЕРИИ

ВА47-63

Ассортимент

Технические характеристики

Наименование параметра

Значение

Соответствие стандартам

ТР ТС 004-2011, ГОСТ Р 50345-2010

Номинальное напряжение частотой 50 Гц, В

230/400

Номинальный ток, А

6, 10, 16; 20; 25; 32; 40; 50; 63

Номинальная отключающая способность, А

4500

Напряжение постоянного тока, В/полюс

48

Характеристики срабатывания электромагнитного расцепителя

В, С

Количество полюсов

1, 2, 3, 4

Условия эксплуатации

УХЛ4

Степень защиты выключателя

IP20

Электрическая износостойкость, циклов В/О, не менее

6 000

Механическая износостойкость, циклов В/О, не менее

20 000

Максимальное сечение провода, присоединяемого к контактным зажимам, мм

2

25

Наличие драгоценных металлов (серебро), г/полюс

от 0,15 до 0,22

Масса 1 полюса, кг

0,085

Диапазон рабочих температур, °С

от –40 до +50

Момент затяжки, Н*м

2

Сертификат ТР ТС

гарантия

7

лет

IP20

105

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2


Наименование

Артикул

Номинальный ток, А

Авт. выкл.ВА47-63 характеристика В, С (2-полюсные)

Авт. выкл.ВА47-63 2Р 6А 4,5кА х-ка С TDM

SQ0218-0026

6

Авт. выкл.ВА47-63 2Р 10А 4,5кА х-ка С TDM

SQ0218-0010

10

Авт. выкл.ВА47-63 2Р 16А 4,5кА х-ка С TDM

SQ0218-0011

16

Авт. выкл.ВА47-63 2Р 20А 4,5кА х-ка С TDM

SQ0218-0027

20

Авт. выкл.ВА47-63 2Р 25А 4,5кА х-ка С TDM

SQ0218-0012

25

Авт. выкл.ВА47-63 2Р 32А 4,5кА х-ка С TDM

SQ0218-0013

32

Авт. выкл.ВА47-63 2Р 40А 4,5кА х-ка С TDM

SQ0218-0014

40

Авт. выкл.ВА47-63 2Р 50А 4,5кА х-ка С TDM

SQ0218-0015

50

Авт. выкл.ВА47-63 2Р 63А 4,5кА х-ка С TDM

SQ0218-0016

63

Авт. выкл.ВА47-63 2Р  6А 4,5кА х-ка B TDM

SQ0218-0062

6

Авт. выкл.ВА47-63 2Р 10А 4,5кА х-ка B TDM

SQ0218-0046

10

Авт. выкл.ВА47-63 2Р 16А 4,5кА х-ка B TDM

SQ0218-0047

16

Авт. выкл.ВА47-63 2Р 20А 4,5кА х-ка B TDM

SQ0218-0063

20

Авт. выкл.ВА47-63 2Р 25А 4,5кА х-ка B TDM

SQ0218-0048

25

Авт. выкл.ВА47-63 2Р 32А 4,5кА х-ка B TDM

SQ0218-0049

32

Авт. выкл.ВА47-63 2Р 40А 4,5кА х-ка B TDM

SQ0218-0050

40

Авт. выкл.ВА47-63 2Р 50А 4,5кА х-ка B TDM

SQ0218-0051

50

Авт. выкл.ВА47-63 2Р 63А 4,5кА х-ка B TDM

SQ0218-0052

63

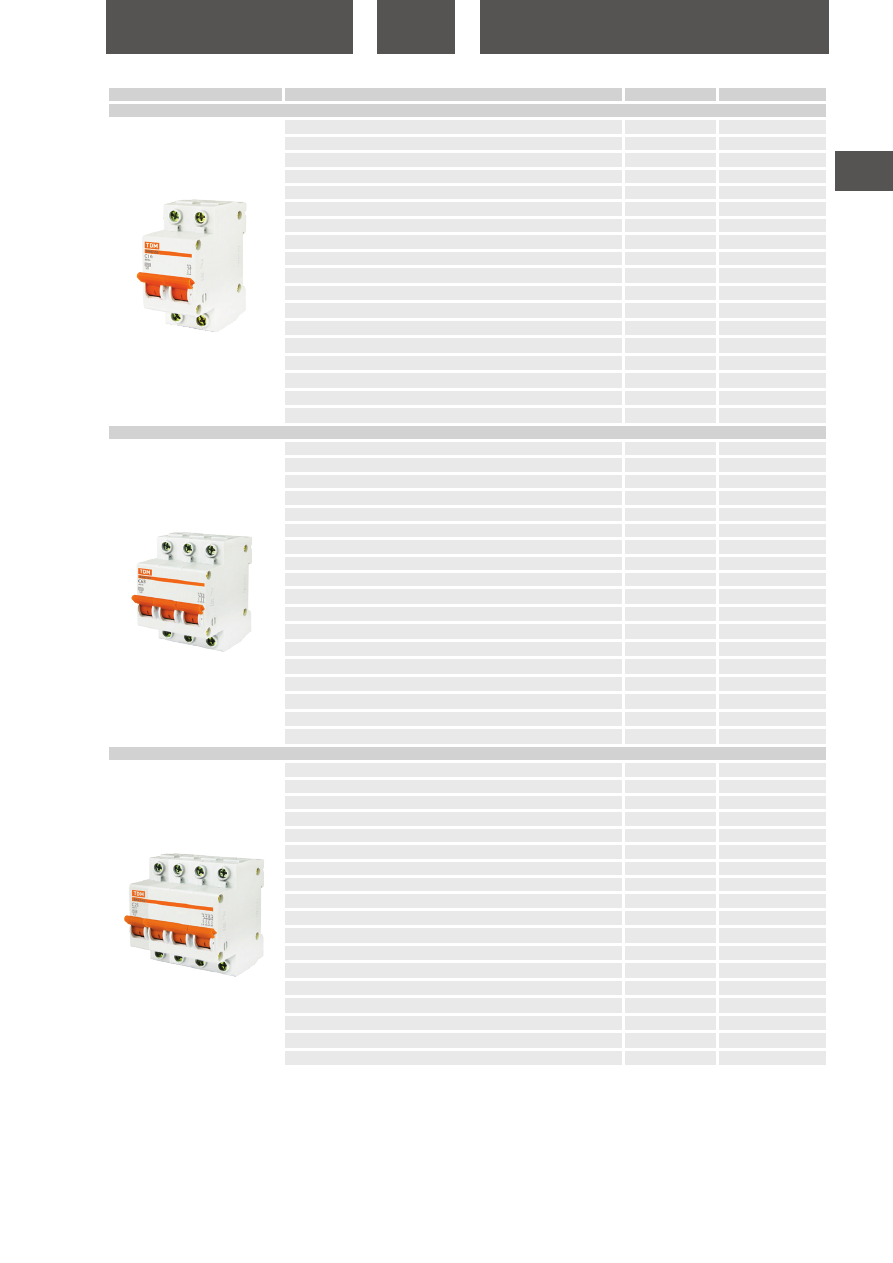

Авт. выкл.ВА47-63 характеристика В, С (3-полюсные)

Авт. выкл.ВА47-63 3Р  6А 4,5кА х-ка С TDM

SQ0218-0017

6

Авт. выкл.ВА47-63 3Р 10А 4,5кА х-ка С TDM

SQ0218-0018

10

Авт. выкл.ВА47-63 3Р 16А 4,5кА х-ка С TDM

SQ0218-0019

16

Авт. выкл.ВА47-63 3Р 20А 4,5кА х-ка С TDM

SQ0218-0020

20

Авт. выкл.ВА47-63 3Р 25А 4,5кА х-ка С TDM

SQ0218-0021

25

Авт. выкл.ВА47-63 3Р 32А 4,5кА х-ка С TDM

SQ0218-0022

32

Авт. выкл.ВА47-63 3Р 40А 4,5кА х-ка С TDM

SQ0218-0023

40

Авт. выкл.ВА47-63 3Р 50А 4,5кА х-ка С TDM

SQ0218-0024

50

Авт. выкл.ВА47-63 3Р 63А 4,5кА х-ка С TDM

SQ0218-0025

63

Авт. выкл.ВА47-63 3Р  6А 4,5кА х-ка B TDM

SQ0218-0053

6

Авт. выкл.ВА47-63 3Р 10А 4,5кА х-ка B TDM

SQ0218-0054

10

Авт. выкл.ВА47-63 3Р 16А 4,5кА х-ка B TDM

SQ0218-0055

16

Авт. выкл.ВА47-63 3Р 20А 4,5кА х-ка B TDM

SQ0218-0056

20

Авт. выкл.ВА47-63 3Р 25А 4,5кА х-ка B TDM

SQ0218-0057

25

Авт. выкл.ВА47-63 3Р 32А 4,5кА х-ка B TDM

SQ0218-0058

32

Авт. выкл.ВА47-63 3Р 40А 4,5кА х-ка B TDM

SQ0218-0059

40

Авт. выкл.ВА47-63 3Р 50А 4,5кА х-ка B TDM

SQ0218-0060

50

Авт. выкл.ВА47-63 3Р 63А 4,5кА х-ка B TDM

SQ0218-0061

63

Авт. выкл.ВА47-63 характеристика В, С (4-полюсные)

Авт. выкл.ВА47-63 4Р  6А 4,5кА х-ка С TDM

SQ0218-0028

6

Авт. выкл.ВА47-63 4Р 10А 4,5кА х-ка С TDM

SQ0218-0029

10

Авт. выкл.ВА47-63 4Р 16А 4,5кА х-ка С TDM

SQ0218-0030

16

Авт. выкл.ВА47-63 4Р 20А 4,5кА х-ка С TDM

SQ0218-0031

20

Авт. выкл.ВА47-63 4Р 25А 4,5кА х-ка С TDM

SQ0218-0032

25

Авт. выкл.ВА47-63 4Р 32А 4,5кА х-ка С TDM

SQ0218-0033

32

Авт. выкл.ВА47-63 4Р 40А 4,5кА х-ка С TDM

SQ0218-0034

40

Авт. выкл.ВА47-63 4Р 50А 4,5кА х-ка С TDM

SQ0218-0035

50

Авт. выкл.ВА47-63 4Р 63А 4,5кА х-ка С TDM

SQ0218-0036

63

Авт. выкл.ВА47-63 4Р  6А 4,5кА х-ка B TDM

SQ0218-0064

6

Авт. выкл.ВА47-63 4Р 10А 4,5кА х-ка B TDM

SQ0218-0065

10

Авт. выкл.ВА47-63 4Р 16А 4,5кА х-ка B TDM

SQ0218-0066

16

Авт. выкл.ВА47-63 4Р 20А 4,5кА х-ка B TDM

SQ0218-0067

20

Авт. выкл.ВА47-63 4Р 25А 4,5кА х-ка B TDM

SQ0218-0068

25

Авт. выкл.ВА47-63 4Р 32А 4,5кА х-ка B TDM

SQ0218-0069

32

Авт. выкл.ВА47-63 4Р 40А 4,5кА х-ка B TDM

SQ0218-0070

40

Авт. выкл.ВА47-63 4Р 50А 4,5кА х-ка B TDM

SQ0218-0071

50

Авт. выкл.ВА47-63 4Р 63А 4,5кА х-ка B TDM

SQ0218-0072

63

tdme.ru

106

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Количество полюсов

1Р

2Р

3Р

4Р

Проводник

Шина

соединительная

Жесткий

С наконечником

«PIN»

Типовые схемы подключения

Особенности монтажа

Габаритные размеры

(мм)

72

Упаковка

TDM ELECTRIC

ОАО "ДЗНВА" г. Дивногорск

ЗАО "ТЭАЗ" г.Тирасполь

ОАО "Электроаппарат" г. Курск

ВА47-63

ВА61

ВА66

ВА47-29

Количество

полюсов

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

1

12

1,05

120

11

425

235

175

2

6

60

3

4

40

4

3

30

Сравнительная таблица аналогов по сериям

107

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2


Наименование

Артикул

Номинальный

ток, А

Номинальный

отключающий

дифференциаль-

ный ток, мА

2-полюсные

Устройство защитного отключения ВД63 2Р 16А 30мА (электронное) TDM

SQ0220-0001

16

30

Устройство защитного отключения ВД63 2Р 25А 30мА (электронное) TDM

SQ0220-0002

25

Устройство защитного отключения ВД63 2Р 32А 30мА (электронное) TDM

SQ0220-0003

32

Устройство защитного отключения ВД63 2Р 40А 30мА (электронное) TDM

SQ0220-0004

40

Устройство защитного отключения ВД63 2Р 40А 100мА (электронное) TDM

SQ0220-0019

100

Устройство защитного отключения ВД63 2Р 50А 30мА (электронное) TDM

SQ0220-0012

50

30

Устройство защитного отключения ВД63 2Р 50А 100мА (электронное) TDM

SQ0220-0021

100

Устройство защитного отключения ВД63 2Р 63А 30мА (электронное) TDM

SQ0220-0005

63

30

Устройство защитного отключения ВД63 2Р 63А 100мА (электронное) TDM

SQ0220-0023

100

Устройство защитного отключения ВД63 2Р 63А 300мА (электронное) TDM

SQ0220-0024

300

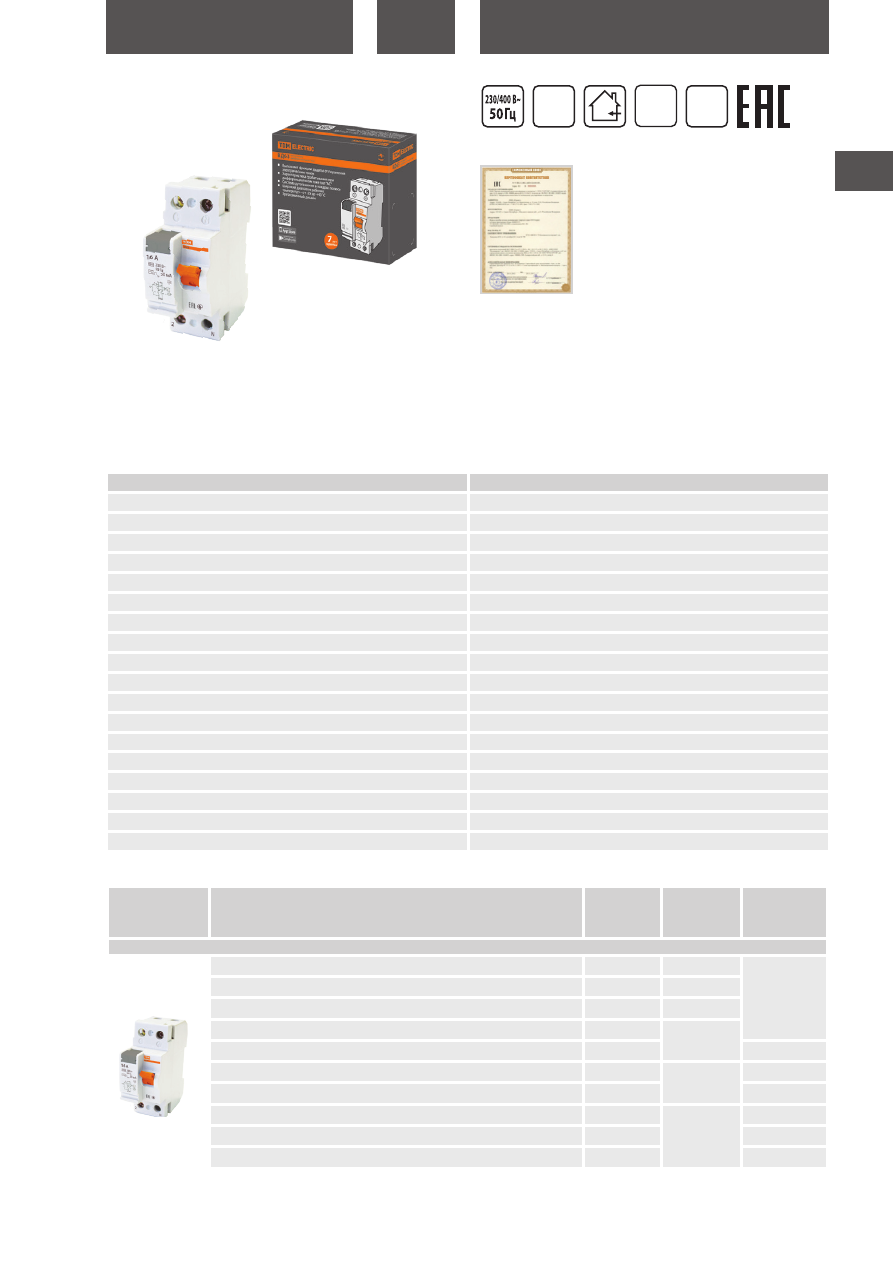

ВЫКЛЮЧАТЕЛИ ДИФФЕРЕНЦИАЛЬНЫЕ СЕРИИ

ВД63

(УЗО ЭЛЕКТРОННЫЕ)

Назначение

•  Защита людей от поражения током утечки, а также оборудова-

ния и электропроводки от перегрева при нарушении изоляции.

Ассортимент

Технические характеристики

Наименование параметра

Значение

Соответствие стандартам

ТР ТС 004-2011, ГОСТ IEC 61008-2012

Номинальное напряжение частотой 50 Гц, В

230/400

Номинальный ток, А

16; 25; 32; 40; 50; 63

Номинальный отключающий дифференциальный ток, мА

30, 100, 300

Номинальный условный дифференциальный ток короткого замыкания, А

4500

Рабочая характеристика при наличии дифференциального тока

AС

Время отключения при номинальном дифференциальном токе, с

0,04

Количество полюсов

2, 4

Условия эксплуатации

УХЛ4

Степень защиты выключателя

IP20

Электрическая износостойкость, циклов В/О, не менее

4000

Механическая износостойкость, циклов В/О, не менее

10 000

Максимальное сечение подключаемых проводников, мм

2

25 – для многожильного проводника, 35 – для одножильного проводника

Наличие драгоценных металлов (серебро), г/полюс

от 1,3 до 2,6

Масса, кг

2-полюсные – 0,18; 4-полюсные – 0,32

Диапазон рабочих температур, °С

от –25 до +40

Момент затяжки, Н*м

3

Тип

функционально зависящие от напряжения сети

Преимущества

•  Аппараты

ВД63

 выпускаются с наиболее востребованными в

бытовых условиях характеристиками: номинальные токи от 16

до 63 А при дифференциальном токе отключения 30 мА.

•  Выключатели поставляются в двух- и четырехполюсном испол-

нении.

Сертификат ТР ТС

гарантия

7

лет

IP20

–25

0

C

+40

0

C

tdme.ru

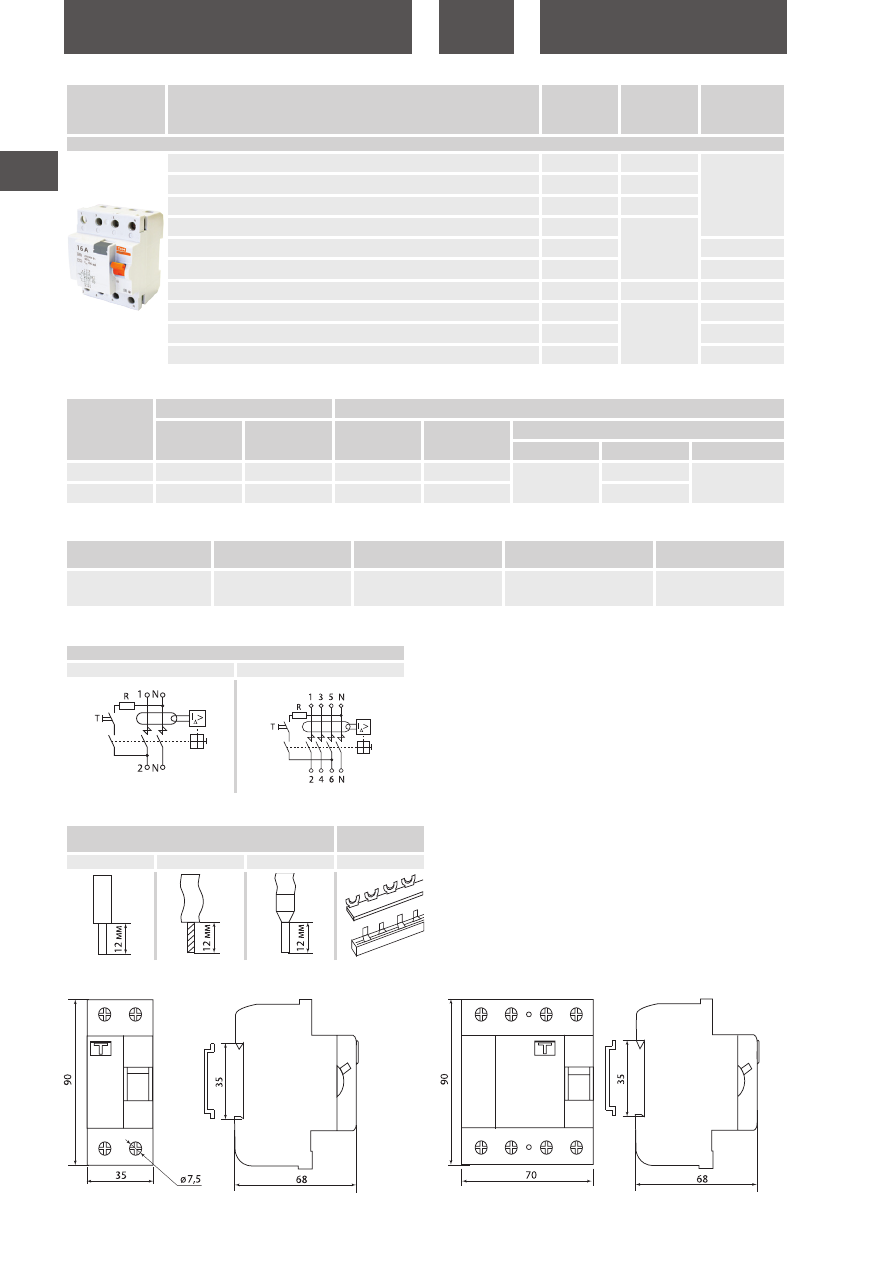

108

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2


Наименование

Артикул

Номинальный

ток, А

Номинальный

отключающий

дифференциаль-

ный ток, мА

4-полюсные

Устройство защитного отключения ВД63 4Р 16А 30мА (электронное) TDM

SQ0220-0006

16

30

Устройство защитного отключения ВД63 4Р 25А 30мА (электронное) TDM

SQ0220-0007

25

Устройство защитного отключения ВД63 4Р 32А 30мА (электронное) TDM

SQ0220-0008

32

Устройство защитного отключения ВД63 4Р 40А 30мА (электронное) TDM

SQ0220-0009

40

Устройство защитного отключения ВД63 4Р 40А 100мА (электронное) TDM

SQ0220-0031

100

Устройство защитного отключения ВД63 4Р 40А 300мА (электронное) TDM

SQ0220-0032

300

Устройство защитного отключения ВД63 4Р 50А 30мА (электронное) TDM

SQ0220-0011

50

30

Устройство защитного отключения ВД63 4Р 63А 30мА (электронное) TDM

SQ0220-0010

63

30

Устройство защитного отключения ВД63 4Р 63А 100мА (электронное) TDM

SQ0220-0035

100

Устройство защитного отключения ВД63 4Р 63А 300мА (электронное) TDM

SQ0220-0036

300

Габаритные размеры

(мм)

72

72

ВД63 (2-полюсные)

ВД63 (4-полюсные)

Упаковка

Проводник

Шина

соединительная

Жесткий

Гибкий

С наконечником

«PIN» и «FORK»

Типовые схемы подключения

Особенности эксплуатации и монтажа

Количество полюсов

2Р

4Р

Количество

полюсов

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

2Р

6

1,1

60

10,8

520

192

400

4Р

3

1,2

30

12

195

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

Schneider Electric

Schneider Electric

ABB

Legrand

УЗО ВД63

Eazy 9 EZ

Домовой ВД63

basic M

RX

109

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

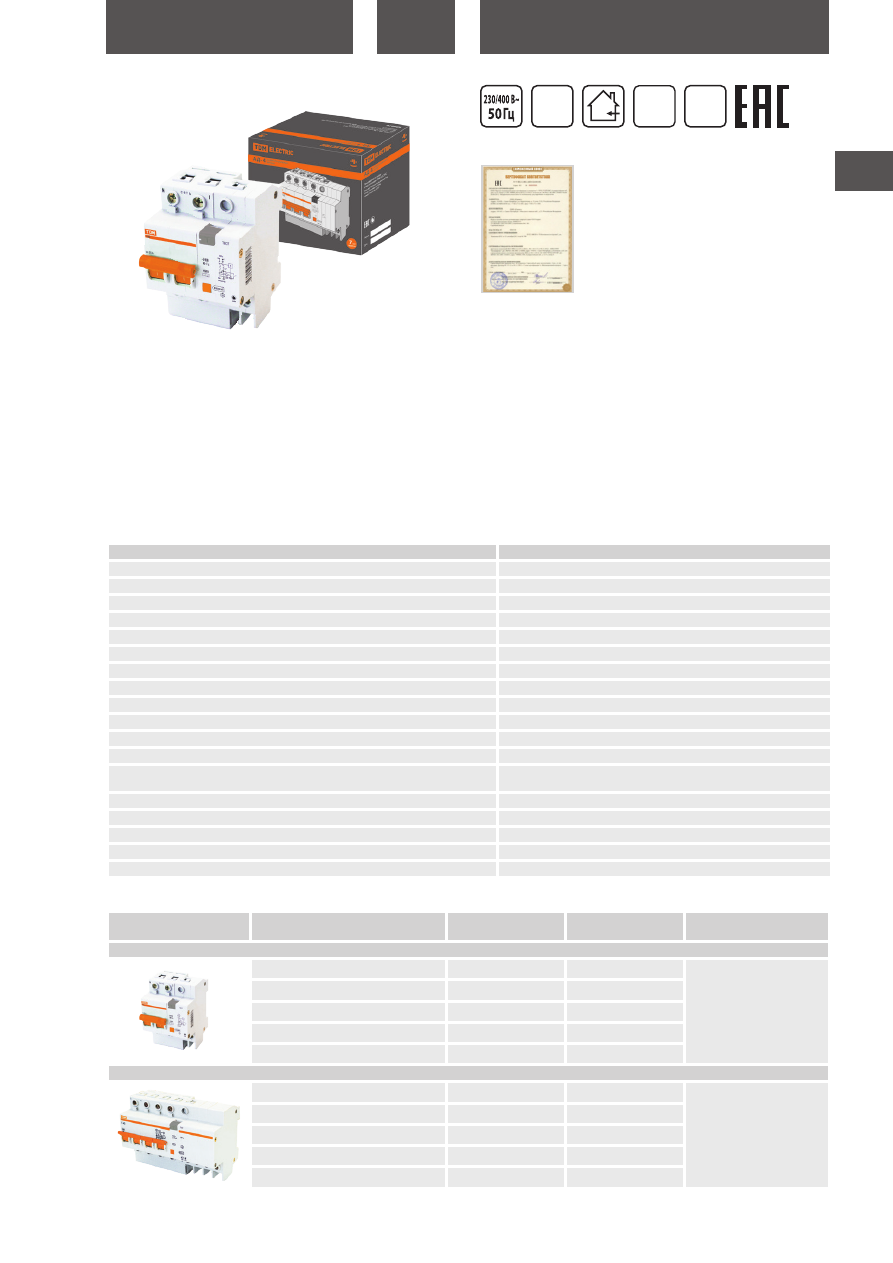

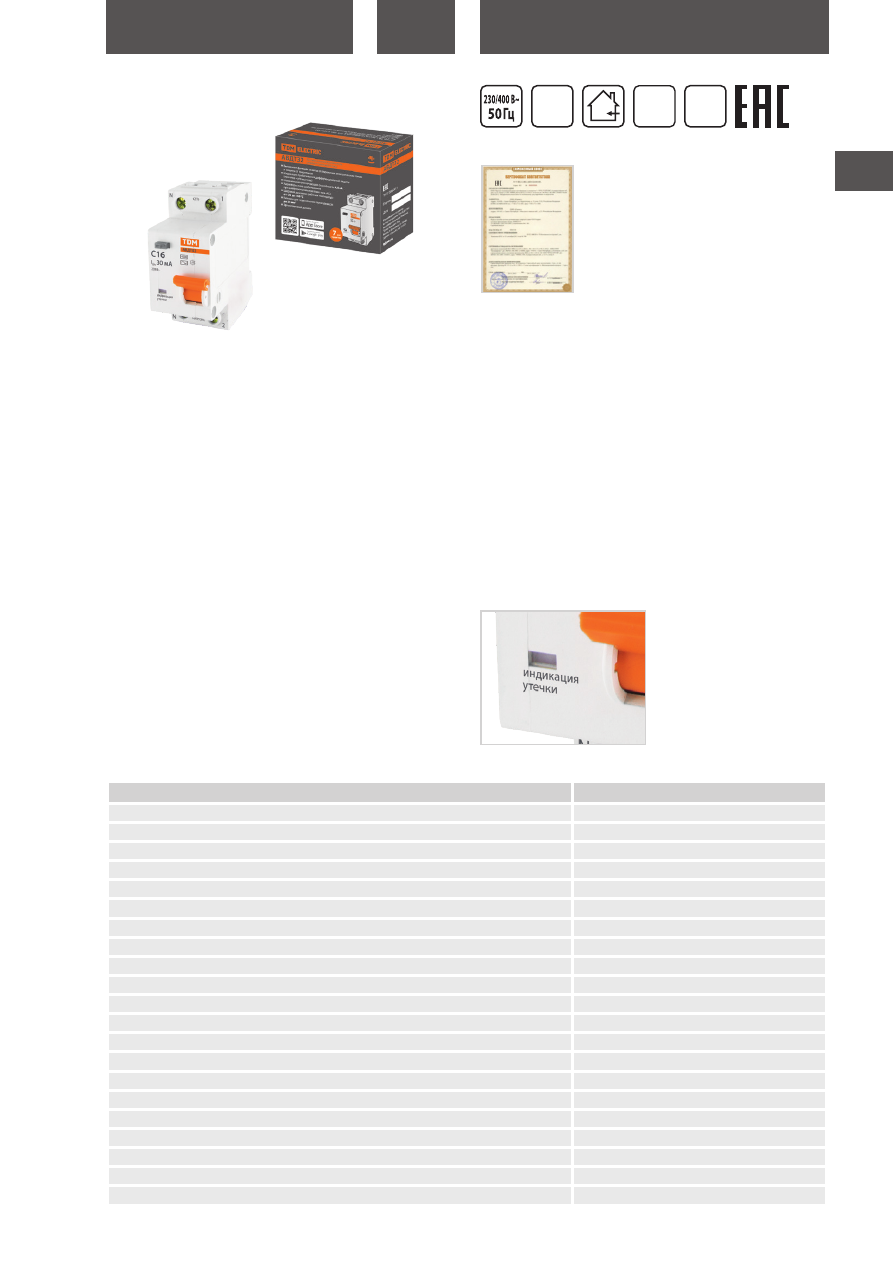

ДИФФЕРЕНЦИАЛЬНЫЕ АВТОМАТЫ СЕРИЙ

АД-2

И



АД-4

Назначение

•  Для защиты сетей от перегрузок и короткого замыкания и

людей от поражения током утечки, а также оборудования и

электропроводки от перегрева при нарушении изоляции.

Время-токовые характеристики отключения

Выбор время-токовой характеристики отключения в зависимости

от нагрузки:

•

Характеристика C

 (срабатывание в зоне свыше 5-10 In) – груп-

повые цепи и бытовые нагрузки с умеренными пусковыми

токами: электроприборы, освещение, промышленное обору-

дование.

Преимущества

•

АД-2

 и

АД-4

 сочетают в себе функции автоматических выклю-

чателей и дифференциальных выключателей (УЗО).

•  Выпускаются в двух- и четырехполюсном исполнении на номи-

нальные токи от 16 до 63 А при отключающей способности

4,5 кА и дифференциальном токе отключения 30 мА.

Ассортимент

Технические характеристики

Наименование параметра

Значение

Соответствие стандартам

ТР ТС 004-2011, ГОСТ Р 51327.1-99

Номинальное напряжение частотой 50 Гц, В

230/400

Номинальный ток, А

16; 25; 32; 40; 63

Номинальный отключающий дифференциальный ток, мА

30

Номинальный условный дифференциальный ток короткого замыкания, А

4500

Рабочая характеристика при наличии дифференциального тока

AС

Время отключения при номинальном дифференциальном токе, мс

≤40

Количество полюсов

2, 4

Условия эксплуатации

УХЛ4

Степень защиты выключателя

IP20

Электрическая износостойкость, циклов В/О, не менее

6000

Механическая износостойкость, циклов В/О, не менее

20 000

Максимальное сечение провода, присоединяемого к контактным зажимам, мм

2

верхние клеммы – 25;

нижние клеммы – 16

Наличие драгоценных металлов (серебро), г/полюс

от 0,15 до 0,22

Масса, кг

2-полюсные – 0,27; 4-полюсные – 0,5

Диапазон рабочих температур, °С

от –25 до +40

Момент затяжки, Н*м

3

Тип

функционально зависящие от напряжения сети

Сертификат ТР ТС

гарантия

7

лет

IP20

–25

0

C

+40

0

C


Наименование

Артикул

Номинальный ток, А

Номинальный отключающий

дифференциальный ток, мА

2-полюсные

Диф.автомат АД-2 2Р 16А  30мА TDM

SQ0221-0001

16

30

Диф.автомат АД-2 2Р 25А  30мА TDM

SQ0221-0002

25

Диф.автомат АД-2 2Р 32А  30мА TDM

SQ0221-0003

32

Диф.автомат АД-2 2Р 40А  30мА TDM

SQ0221-0004

40

Диф.автомат АД-2 2Р 63А  30мА TDM

SQ0221-0005

63

4-полюсные

Диф.автомат АД-4 4Р 16А  30мА TDM

SQ0221-0006

16

30

Диф.автомат АД-4 4Р 25А  30мА TDM

SQ0221-0007

25

Диф.автомат АД-4 4Р 32А  30мА TDM

SQ0221-0008

32

Диф.автомат АД-4 4Р 40А  30мА TDM

SQ0221-0009

40

Диф.автомат АД-4 4Р 63А  30мА TDM

SQ0221-0010

63

tdme.ru

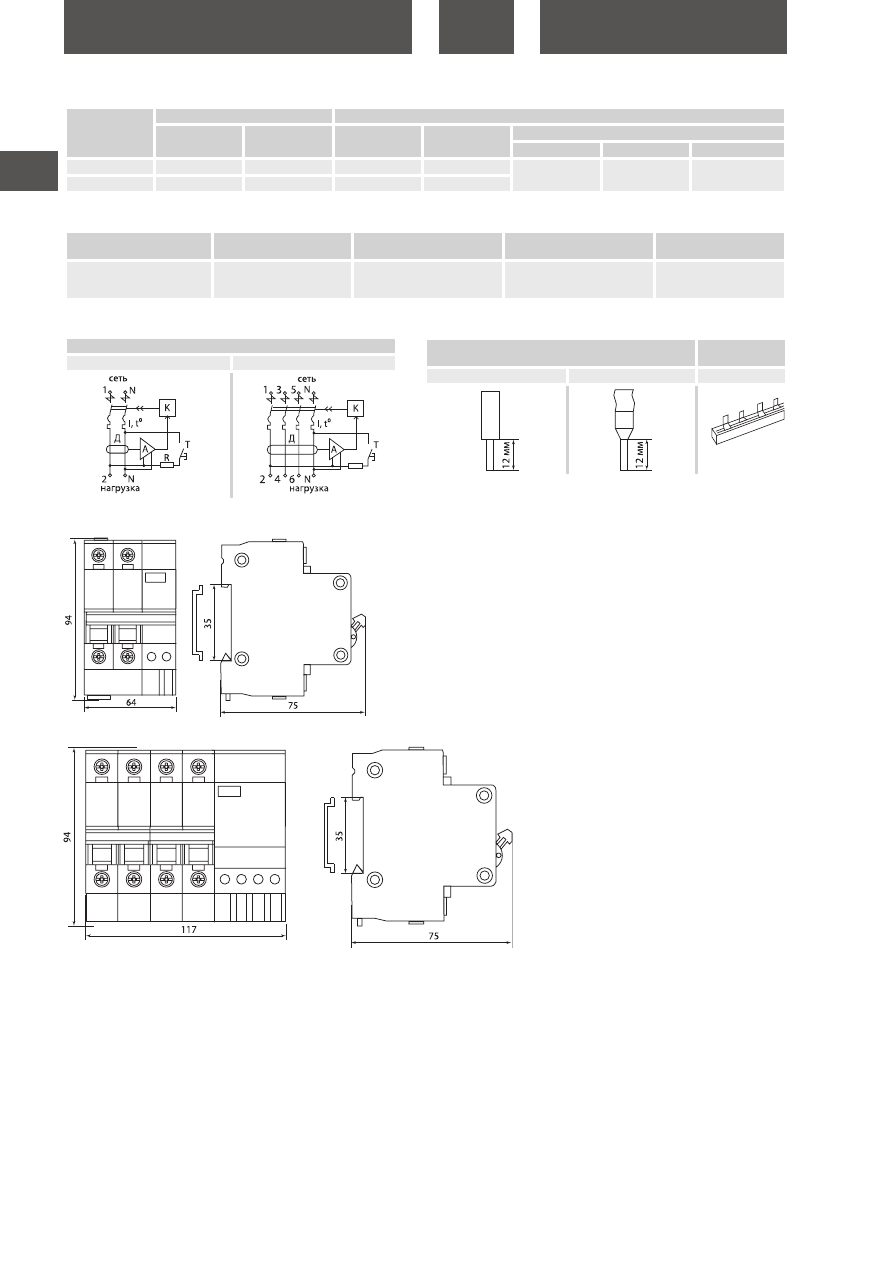

110

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Габаритные размеры

 (мм)

72

72

72

АД-2

АД-4

Упаковка

Проводник

Шина

соединительная

Жесткий

С наконечником

«PIN» и «FORK»

Типовые схемы подключения

Особенности эксплуатации и монтажа

Количество полюсов

2Р

4Р

Наименование

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

АД-2

3

0,8

30

8

540

210

190

АД-4

2

1,1

20

10

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

Schneider Electric

Schneider Electric

ABB

Legrand

АД-2, АД-4

DPN N Vigi

Домовой АД63

DS200

DX

111

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ

ДИФФЕРЕНЦИАЛЬНОГО ТОКА СЕРИИ

АВДТ32 4,5 кА

Назначение

•  Проведение тока в нормальном режиме.

•  Защита от токов перегрузки и короткого замыкания.

•  Отключение тока при прикосновении человека к токоведущим

частям электроустановок или при протекании дифференциаль-

ного (утечки) тока на землю.

•  Защита от токов утечки.

•  Защита от пожара.

Применение

•  Инфраструктурные объекты.

•  Жилые дома.

•  Групповые линии, питающие розетки наружной установки.

•  Розеточные группы ванных и душевых помещений.

•  Цепи освещения подвалов и гаражей.

Время-токовые характеристики отключения

Выбор время-токовой характеристики отключения в зависимости

от нагрузки:

•

Характеристика C

 (срабатывание в зоне свыше 5-10 In) – груп-

повые цепи и бытовые нагрузки с умеренными пусковыми

токами: электроприборы, освещение, промышленное обору-

дование.

Материалы

•  Корпус и детали выполнены из пластика, не поддерживающего

горение.

•  Контактные группы снабжены серебряными наплавками для

увеличения срока службы контактов.

•  Маркировка выполнена в соответствии с требованиями ГОСТ и

не подвержена истиранию в течение всего срока эксплуатации.

Конструкция

•  Сочетает в себе функции автоматического выключателя и

выключателя дифференциального тока.

•  Занимает два стандартных модуля в щитке (36 мм).

•  На лицевой панели реализовано окошко отображающее сраба-

тывание АВДТ – индикации утечки.

Преимущества

АВДТ32 4,5 кА

 сочетают в себе функции автоматических выключа-

телей и дифференциальных выключателей (УЗО).

На лицевой панели расположен

индикатор срабатывания от

токов утечки

.

Ассортимент

Технические характеристики

Сертификат ТР ТС

гарантия

7

лет

IP20

–25

0

C

+40

0

C

Наименование параметра

Значение

Количество полюсов

1Р+N

Наличие защиты от сверхтоков в полюсах

в фазном полюсе

Номинальное рабочее напряжение Ue, В

230

Диапазон рабочих температур, °C

от -25 до +40

Номинальная частота сети, Гц

50

Номинальный ток In, A

6, 10, 16, 20, 25, 32, 40, 50, 63

Номинальный дифференциальный отключающий ток (уставка) I∆n, мА

10, 30, 100

Номинальный дифференциальный неотключающий ток I∆no, мА

0,5 I∆n

Номинальная наибольшая коммутационная способность Icn, А

4500

Номинальная дифференциальная наибольшая включающая и отключающая способность Icn, А

4500

Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока, тип

АС

Характеристика срабатывания от сверхтоков, тип

В, C

Механическая износостойкость, циклов В/О, не менее

15 000

Электрическая износостойкость, циклов В/О, не менее

6000

Максимальное сечение проводников, присоединяемых к зажимам, мм²

25

Наличие драг. металлов: серебро, не менее, г

0,35

Масса, кг

0,155

Степень защиты по ГОСТ 14254-96

IP20

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ4

Потребляемая мощность, Вт, не более

0,5

Тип

функционально зависящие от напряжения сети

tdme.ru

112

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2


Наименование

Артикул

Номинальный

ток, А

Номинальный отключающий

дифференциальный ток,

мА

2-полюсные

АВДТ 32 C6 10мА 4,5кА - Автоматический Выключатель

Дифференциального тока TDM

SQ0202-0515

6

10

АВДТ 32 C10 30мА 4,5кА - Автоматический Выключатель

Дифференциального тока TDM

SQ0202-0501

10

30

АВДТ 32 B16 30мА 4,5кА - Автоматический Выключатель

Дифференциального тока TDM

SQ0202-0520

16

АВДТ 32 C16 10мА 4,5кА - Автоматический Выключатель

Дифференциального тока TDM

SQ0202-0502

10

АВДТ 32 C16 30мА 4,5кА - Автоматический Выключатель

Дифференциального тока TDM

SQ0202-0503

30

АВДТ 32 C20 30мА 4,5кА - Автоматический Выключатель

Дифференциального тока TDM

SQ0202-0504

20

АВДТ 32 B25 30мА 4,5кА - Автоматический Выключатель

Дифференциального тока TDM

SQ0202-0521

25

АВДТ 32 C25 30мА 4,5кА - Автоматический Выключатель

Дифференциального тока TDM

SQ0202-0505

30

АВДТ 32 C32 100мА 4,5кА - Автоматический Выключатель

Дифференциального тока TDM

SQ0202-0508

32

100

АВДТ 32 C32 30мА 4,5кА - Автоматический Выключатель

Дифференциального тока TDM

SQ0202-0506

30

АВДТ 32 C40 100мА 4,5кА - Автоматический Выключатель

Дифференциального тока TDM

SQ0202-0510

40

100

АВДТ 32 C40 30мА 4,5кА - Автоматический Выключатель

Дифференциального тока TDM

SQ0202-0509

30

АВДТ 32 C50 100мА 4,5кА - Автоматический Выключатель

Дифференциального тока TDM

SQ0202-0512

50

100

АВДТ 32 C50 30мА 4,5кА - Автоматический Выключатель

Дифференциального тока TDM

SQ0202-0511

30

АВДТ 32 C63 100мА 4,5кА - Автоматический Выключатель

Дифференциального тока TDM

SQ0202-0514

63

100

АВДТ 32 C63 30мА 4,5кА - Автоматический Выключатель

Дифференциального тока TDM

SQ0202-0513

30

4-полюсные

АВДТ 32 4P(3Р+N) C6  10мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0576

6

10

АВДТ 32 4P(3Р+N) C6  30мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0577

30

АВДТ 32 4P(3Р+N) C10 10мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0578

10

10

АВДТ 32 4P(3Р+N) C16 10мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0580

16

АВДТ 32 4P(3Р+N) C16 30мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0581

30

АВДТ 32 4P(3Р+N) C16 100мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0582

100

АВДТ 32 4P(3Р+N) C16 300мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0583

300

АВДТ 32 4P(3Р+N) C20  30мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0575

20

30

АВДТ 32 4P(3Р+N) C25 10мА 4,5кА тип АС  - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0584

25

10

АВДТ 32 4P(3Р+N) C25 30мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0585

30

АВДТ 32 4P(3Р+N) C25 100мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0586

100

АВДТ 32 4P(3Р+N) C25 300мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0587

300

АВДТ 32 4P(3Р+N) C32 30мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0588

32

30

АВДТ 32 4P(3Р+N) C32 100мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0589

100

АВДТ 32 4P(3Р+N) C32 300мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0590

300

АВДТ 32 4P(3Р+N) C40 30мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0591

40

30

АВДТ 32 4P(3Р+N) C40 100мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0592

100

АВДТ 32 4P(3Р+N) C40 300мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0593

300

АВДТ 32 4P(3Р+N) C50 30мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0594

50

30

Ассортимент

113

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2


Наименование

Артикул

Номинальный

ток, А

Номинальный

отключающий

дифференциальный ток,

мА

4-полюсные

АВДТ 32 4P(3Р+N) C50 100мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0595

50

100

АВДТ 32 4P(3Р+N) C50 300мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0596

300

АВДТ 32 4P(3Р+N) C63 30мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0597

63

30

АВДТ 32 4P(3Р+N) C63 100мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0598

100

АВДТ 32 4P(3Р+N) C63 300мА 4,5кА тип АС - Автоматический

Выключатель Дифференциального тока TDM

SQ0202-0599

300

Габаритные размеры

 (мм)

Упаковка

Артикулы

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

2Р

6

1,8

60

11,5

22,5

41

16

4Р

3

30

14,5

377,9

241,56

155,8

TDM ELECTRIC

Schneider Electric

Hager

Hyundai

АВДТ32 4,5 кА

Easy9

AD

HiRO40

Сравнительная таблица аналогов по сериям

77

35

45

36

73

77

72

tdme.ru

114

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Маркировка

Максимальный разрядный ток

 – импульс



тока формы 8/20 микросекунд в килоамперах

(кА), которую ограничитель перенапряжений

способен пропустить один раз и не выйти из

строя.

Максимальное рабочее напряжение

  –

наибольшее действующее значение

напряжения переменного тока, которое может

быть приложено к выводам ограничителя

перенапряжений в течение всего срока службы.

Номинальный разрядный ток

 – импульс тока

формы 8/20 микросекунд в килоамперах (кА),

которую ограничитель перенапряжений

способен пропустить многократно.

Уровень напряжения защиты

 – макси-

мальное значение падения напряжения (кВ)

на ограничителе перенапряжений при

протекании через него импульса тока.

Параметр характеризует способность

устройства ограничивать перенапряжение.

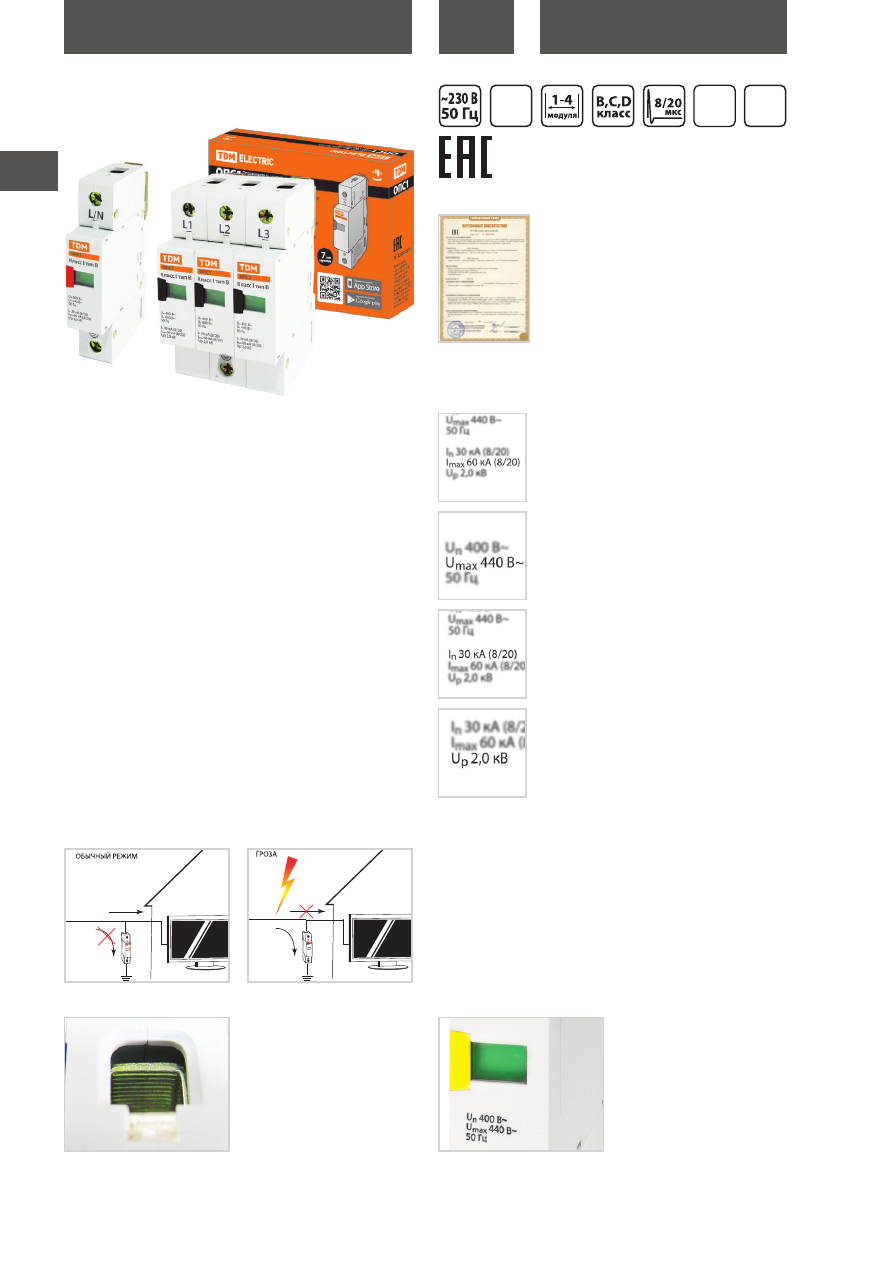

ОГРАНИЧИТЕЛИ ИМПУЛЬСНЫХ ПЕРЕНАПРЯЖЕНИЙ

СЕРИИ

ОПС1

 (УЗИП)

Назначение

•  Защита от грозовых импульсных перенапряжений.

•  Защита от коммутационных импульсных перенапряжений.

Применение

Устанавливают в месте ввода электроэнергии в здания или на

вводе главного распределительного щита объекта до коммутаци-

онных и защитных аппаратов и счётчика.

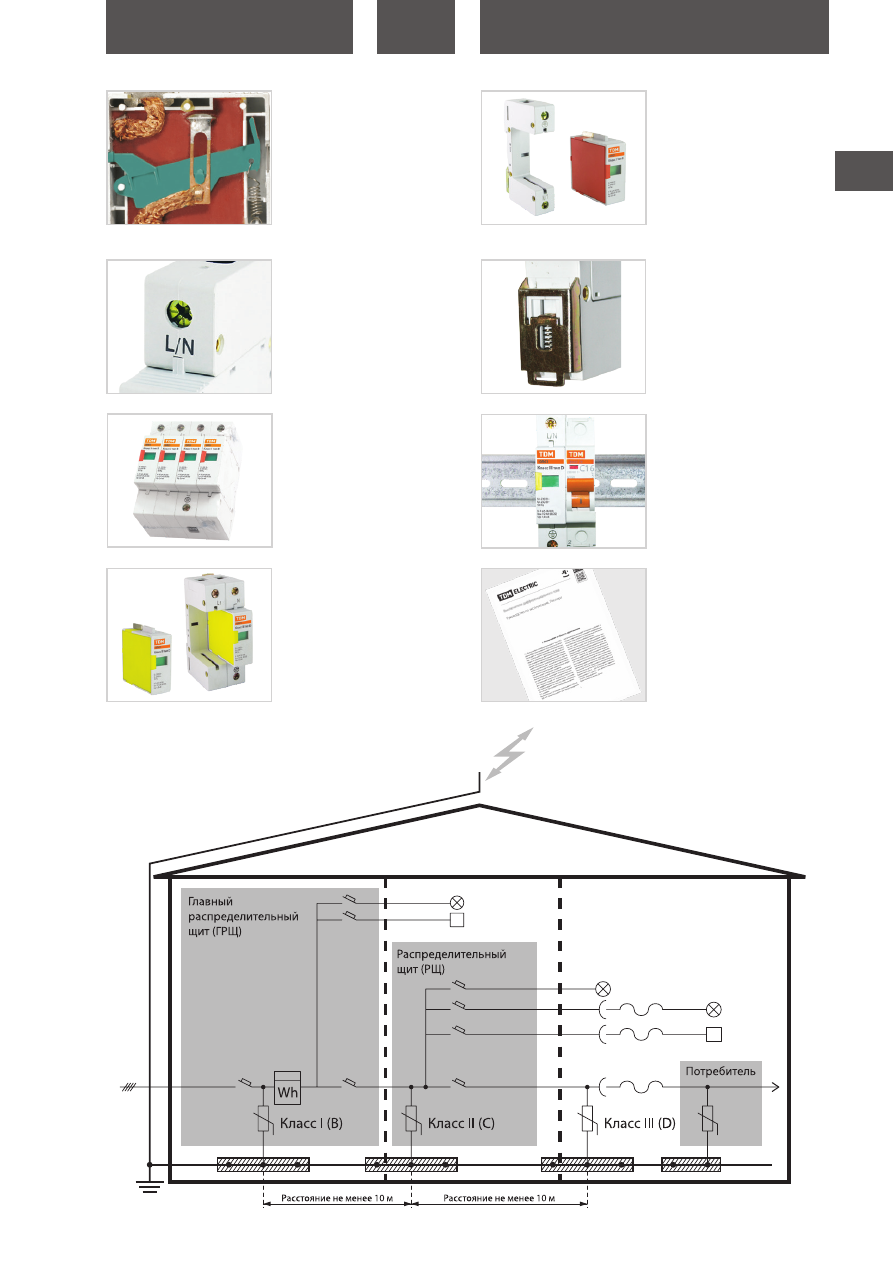

•  Ограничители

 класса В

 — предназначены для защиты объек-

тов от непосредственного воздействия тока молнии (вырав-

нивают потенциал в здании), атмосферных и коммутационных

перенапряжений. Устанавливают на вводе в здание во вводно-

распределительном устройстве (ВРУ) или главном распредели-

тельном щите (ГРЩ).

•  Ограничители

 класса С

 — предназначены для защиты электро-

оборудования объектов от остатков атмосферных и коммута-

ционных перенапряжений, прошедших через ограничители

класса В.

•  Устанавливают в местных распределительных щитках (напри-

мер, в вводном щитке квартиры, офиса). Осуществляют защиту

внутренней проводки, автоматических и дифференциальных

выключателей, контакторов, выключателей, розеток и др.

•  Ограничители

класса D

 – предназначены для защиты  элек-

тронной аппаратуры от остатков атмосферных, коммутацион-

ных перенапряжений и высокочастотных помех, прошедших

через ограничитель класса C.

Устанавливают в распределительные коробки, розетки и

могут встраиваться непосредственно в оборудование. Огра-

ничители этого класса осуществляют защиту электрического

оборудования с электронными приборами, переносных элек-

трических устройств и др.

Конструкция

Насечки на контактных зажи-

мах

 предотвращают перегрев

и оплавление проводов за счет

более плотного и большего по

площади контакта.

На лицевой панели ограничите-

ля ОПС1 расположен

визуаль-

ный указатель «износа»

 смен-

ного защитного модуля.

Материалы

•  Корпус и детали аппарата выполнены из пластика,



не поддерживающего горение.

Комплектация

•  Ограничитель ОПС.

•  Упаковочная коробка.

•  Руководство по эксплуатации. Паспорт.

Сертификат ТР ТС

гарантия

7

лет

IP20

–40

0

C

+50

0

C

115

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

В каждом из полюсов предусмо-

трен

встроенный инерцион-

ный тепловой расцепитель.

Сменный варисторный модуль



позволяет провести замену, не

отключая подключенные прово-

да и не снимая основание.

Преимущества

Клеммные зажимы ограни-

чителя промаркированы и

подписаны

 (Сеть/Земля), что

позволяет избежать ошибок

при монтаже.

Защитная плёнка на каждом

ограничителе

 предохраняет его

от пыли и влаги. Она так же явля-

ется гарантией того, что аппарат

новый и находится в заводской

упаковке.

При выходе из строя вари-

сторного блока

 в одном модуле

достаточно заменить всего один

варисторный блок, а не менять

ОПС целиком.

Металлическая подпружинен-

ная защёлка

 позволяет надеж-

но фиксировать аппарат на DIN-

рейке.

Совместимость размеров



позволяет установить аппарат

в стандартный щиток с любыми

аппаратами модульной серии.

Подробное руководство по  экс-

плуатации

 позволяет легко уста-

новить автомат даже начинающе-

му монтажнику.

tdme.ru

116

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

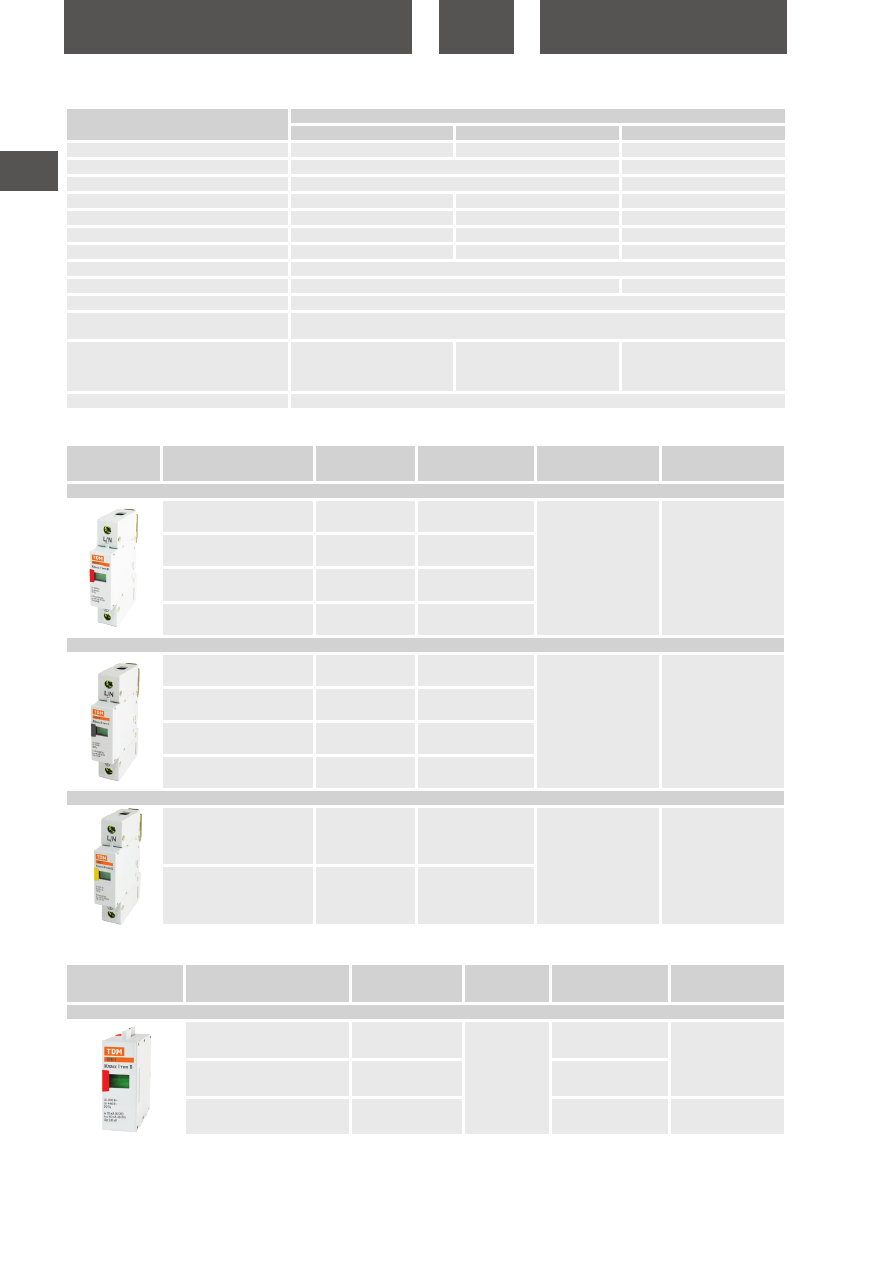

Ассортимент


Наименование

Артикул

Количество полюсов

Номинальный разрядный

ток 8/20 мкс, кА

Номинальное рабочее

напряжение, В

ОПС1 класс I (B)

Разрядник ОПС1-B 1Р In=30kA

Un=400B Im=60kA TDM

SQ0201-0001

1

30

400

Разрядник ОПС1-B 2Р In=30kA

Un=400B Im=60kA TDM

SQ0201-0002

2

Разрядник ОПС1-B 3Р In=30kA

Un=400B Im=60kA TDM

SQ0201-0003

3

Разрядник ОПС1-B 4Р In=30kA

Un=400B Im=60kA TDM

SQ0201-0004

4

ОПС1 класс II (C)

Разрядник ОПС1-C 1Р In=20kA

Un=400B Im=40kA TDM

SQ0201-0005

1

20

400

Разрядник ОПС1-C 2Р In=20kA

Un=400B Im=40kA TDM

SQ0201-0006

2

Разрядник ОПС1-C 3Р In=20kA

Un=400B Im=40kA TDM

SQ0201-0007

3

Разрядник ОПС1-C 4Р In=20kA

Un=400B Im=40kA TDM

SQ0201-0008

4

ОПС1 класс III (D)

Разрядник ОПС1-D 1Р In=5kA

Un=230B Im=10kA TDM

SQ0201-0009

1

5

230

Разрядник ОПС1-D 2Р In=5kA

Un=230B Im=10kA TDM

SQ0201-0010

2

Наименование параметра

Типоисполнение

B (I)

C (II)

D (III)

Соответствие стандартам

ТР ТС 004-2011, ГОСТ Р 51992-2002 ТР ТС 004-2011, ГОСТ Р 51992-2002 ТР ТС 004-2011, ГОСТ Р 51992-2002

Номинальное рабочее напряжение, В

400

230

Максимальное рабочее напряжение, В

440

250

Номинальный разрядный ток 8/20 мкс, кА

30

20

5

Максимальный разрядный ток 8/20 мкс, кА

60

40

10

Уровень напряжения защиты, не более, кВ

2

1,8

1

Классификационное напряжение, В

700

650

530

Время реакции, не более, нс

25

Количество полюсов

1, 2, 3, 4

1, 2

Условия эксплуатации

УХЛ4

Максимальное сечение подключаемых

проводников, мм2

25

Назначение

для защиты на вводе объекта и

групповой воздушной линии

(вторая ступень защиты)

для защиты на ответвлении

от групповой линии (третья

ступень защиты)

для защиты потребителей

от остаточных бросков

напряжения на вводном щите

(четвертая ступень защиты)

Диапазон рабочих температур, °С

от -40 до +50

Технические характеристики


Наименование

Артикул

Количество

полюсов

Номинальный

разрядный ток 8/20 мкс,

кА

Номинальное рабочее

напряжение, В

Сменные модули для ОПС1*

Сменный модуль ОПС1-B 1P TDM

SQ0201-0011

1

30

400

Сменный модуль ОПС1-C 1P TDM

SQ0201-0012

20

Сменный модуль ОПС1-D 1P TDM

SQ0201-0013

5

230

Ассортимент

* Для замены вышедших из строя варисторных модулей в ОПС исполнений от 2-х до 4-х полюсов (ОПС… 2Р, ОПС… 3Р, ОРС… 4Р) необхо-

димо применять соответственно от 2-х до 4-х одинаковых однополюсных варисторных модулей.

Примечание:

 цвет боковой панели сменного модуля класса B, C и D соответствует цвету ОПС соответствующего класса.
