МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

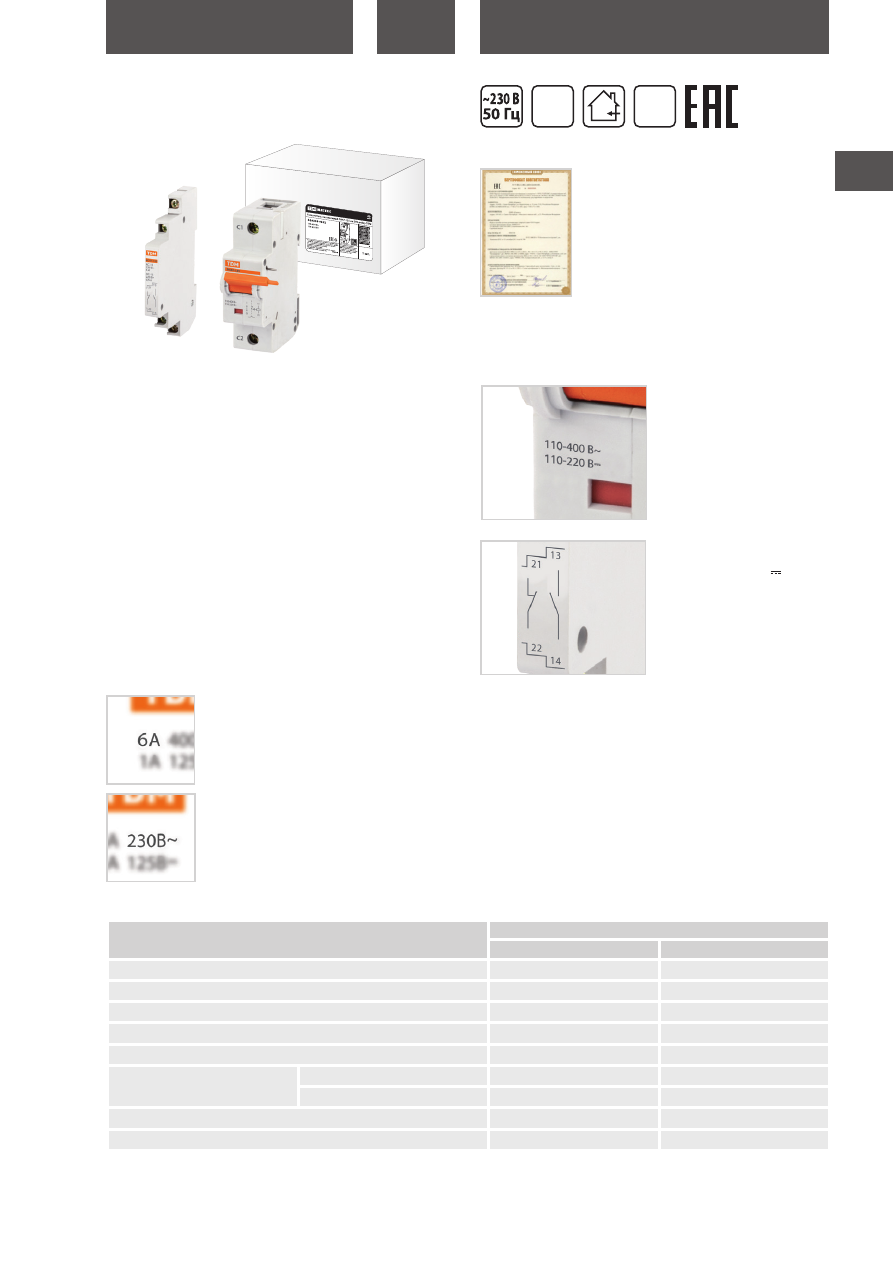

Конструкция

На лицевой панели РН47-125 рас-

положен

механический инди-

катор положения контактов



(включено/отключено).

1НО и 1Н3 контакты,

 обеспе-

чивают коммутацию токов 6  А

230 В~ или 0,5 А 220 В     .

Назначение

КС47-125, РН47-125 служат для получения информации о состоя-

нии автоматического выключателя ВА47-125:

•  Контакт дополнительный КС47-125 выполняет функцию контак-

та состояния автоматического выключателя: включен – выклю-

чен. Переключение контактов КС47-125 происходит, даже если

рукоятка управления выключателя удерживается во взведен-

ном положении.

•  Расцепитель независимый РН47-125 предназначен для дистан-

ционного отключения одно-, двух-, трех- или четырехполюсно-

го автоматического выключателя серии ВА47-125.

Применение

•  Cистемы автоматизации технологических процессов или защи-

ты конкретных объектов.

Материалы

•  Корпус и детали выполнены из пластика, не поддерживающего

горение.

•  Маркировка выполнена в соответствии с требованиями ГОСТ и

не подвержена истиранию в пределах срока эксплуатации.

Маркировка

Номинальный ток

 – значение тока в

амперах  (А), который устройство способно

пропускать бесконечно долго без отключения

цепи.

Номинальное напряжение

 – напряжение

переменного тока (знак ~), при котором автомат

работает в нормальных условиях.

ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ

КС47-125, РН-125



ДЛЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ СЕРИИ

ВА47-125

Сертификат ТР ТС

гарантия

10

лет

IP20

Наименование параметра

Значение

КС47-125

РН47-125

Номинальный рабочий ток для категории АС-13 при напряжении 230 В 50 Гц, А

6

–

Номинальный рабочий ток для категории DС-12 при напряжении 220 В DC, А

0,5

–

Номинальное рабочее напряжение, В~

–

230

Частота переменного тока, Гц

–

50

Механическая износостойкость, циклов В-О, не менее

10 000

–

Максимальное сечение подключаемых

проводников, мм

2

однопроволочный

1 ÷ 4

1 ÷ 25

многопроволочный

0,5-2,5

–

Диапазон рабочих напряжений*, В

–

110 ÷ 400

Степень защиты по ГОСТ14254

IP20

–

Технические характеристики

tdme.ru

70

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2


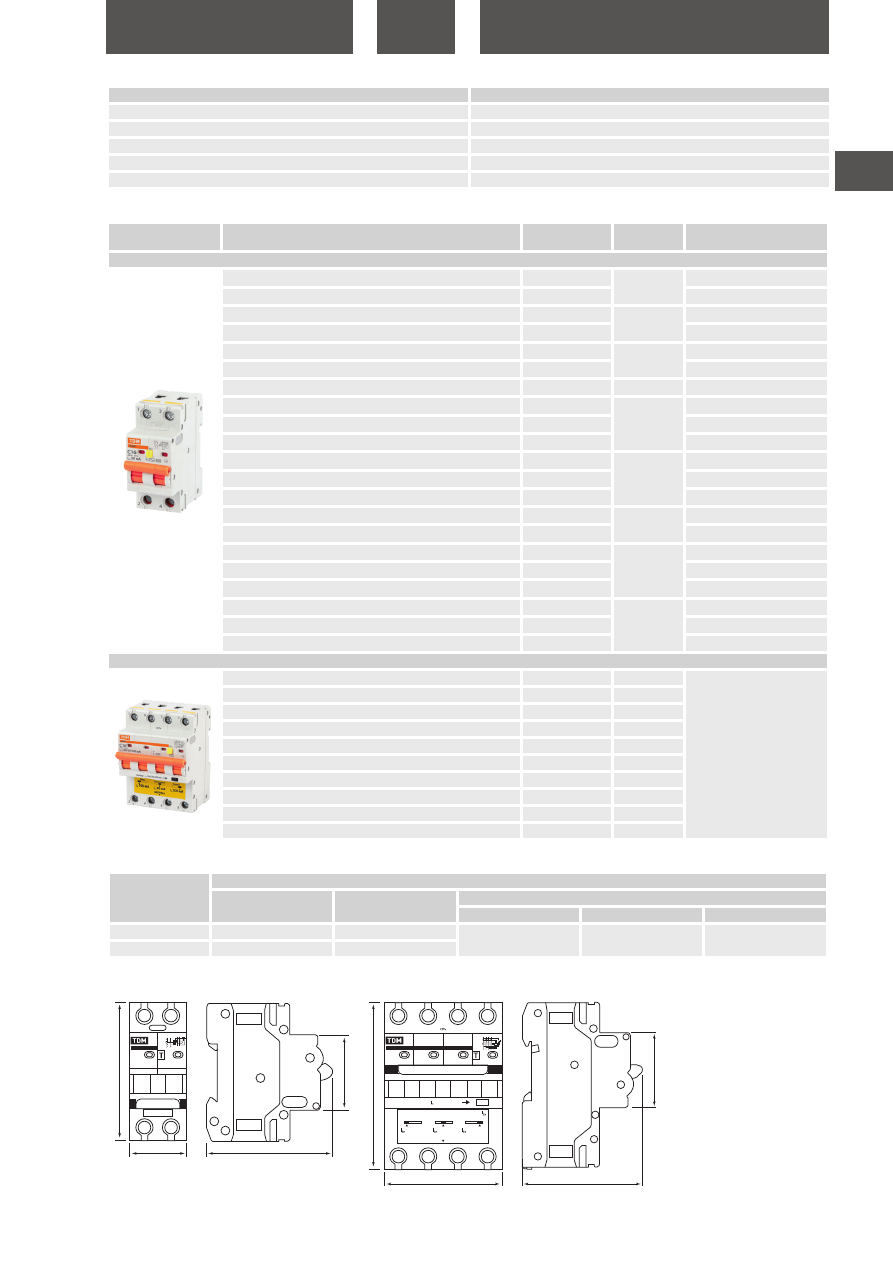

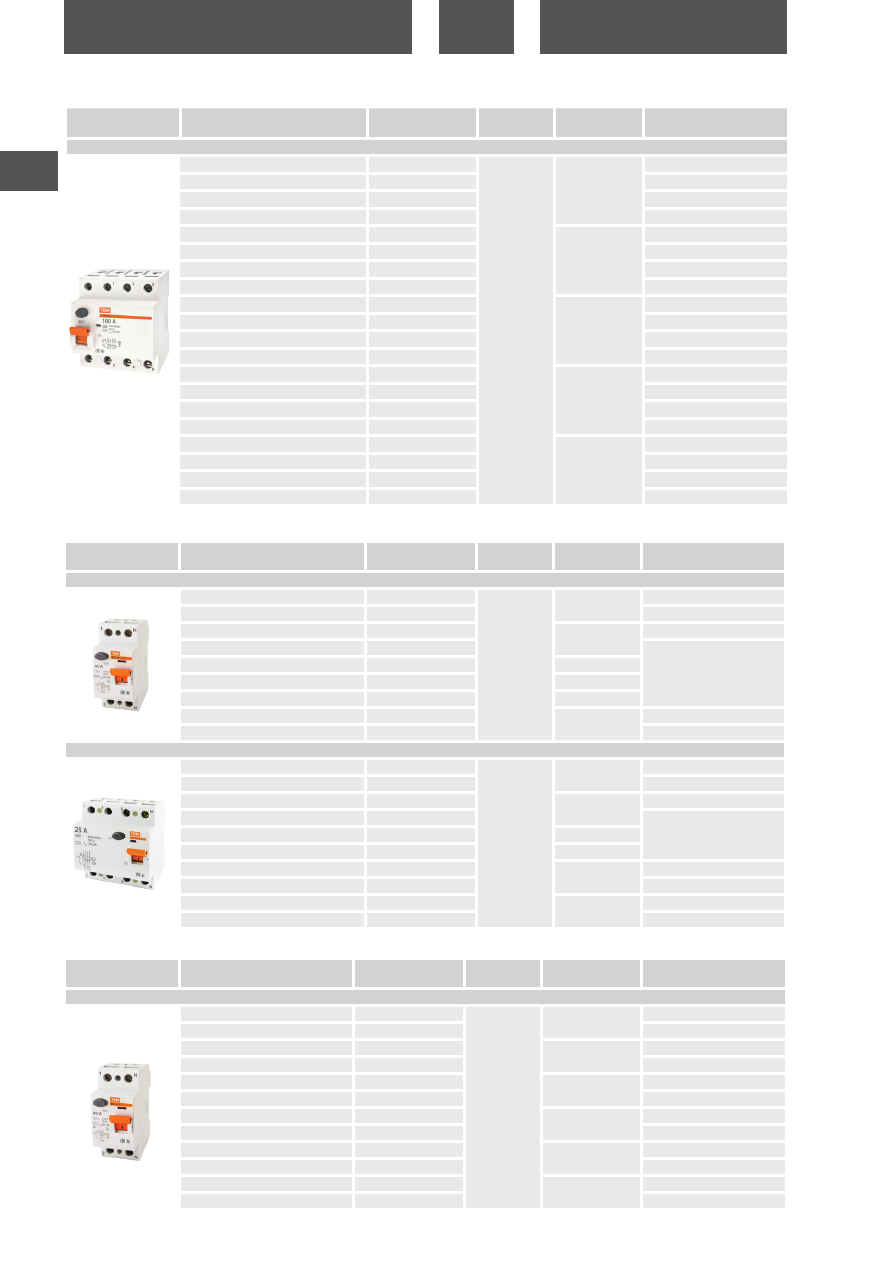

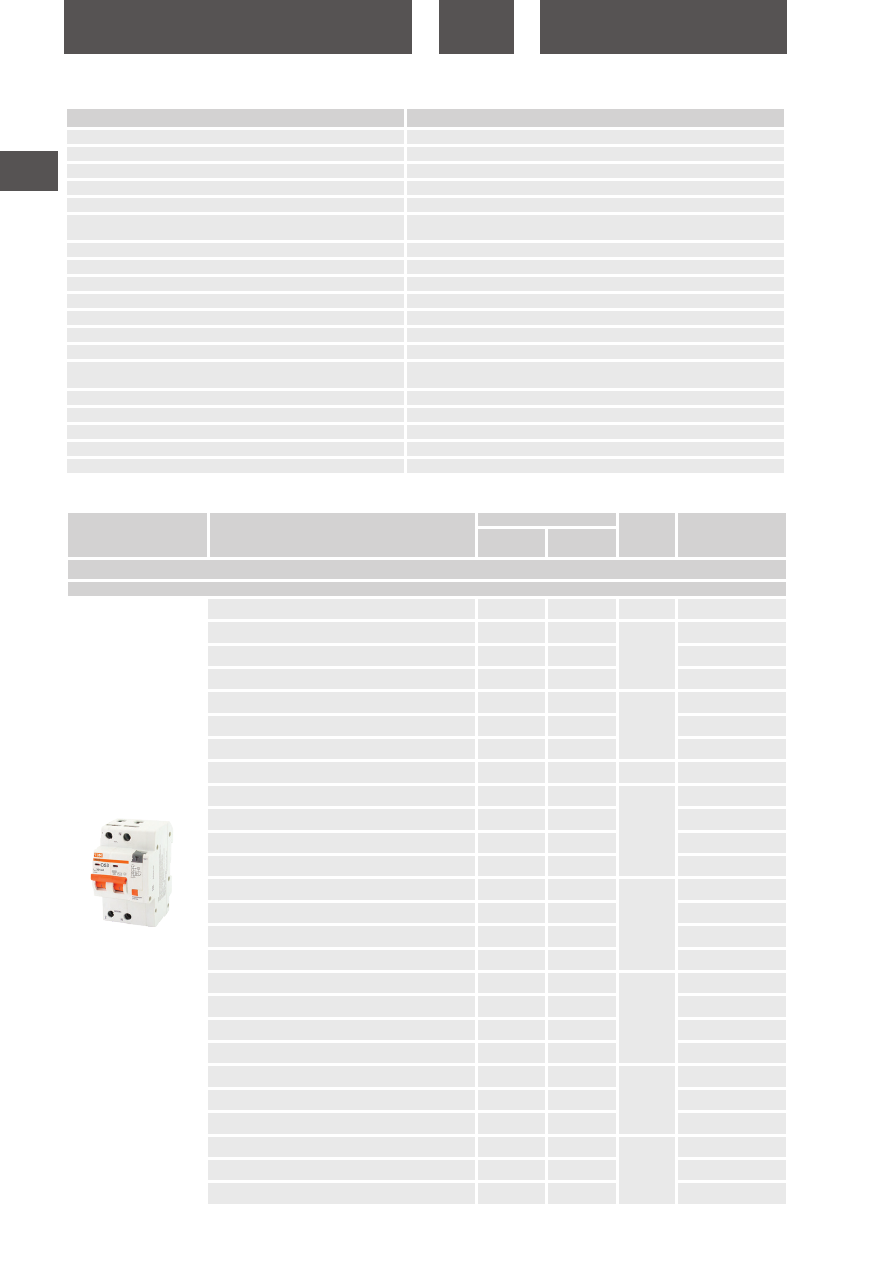

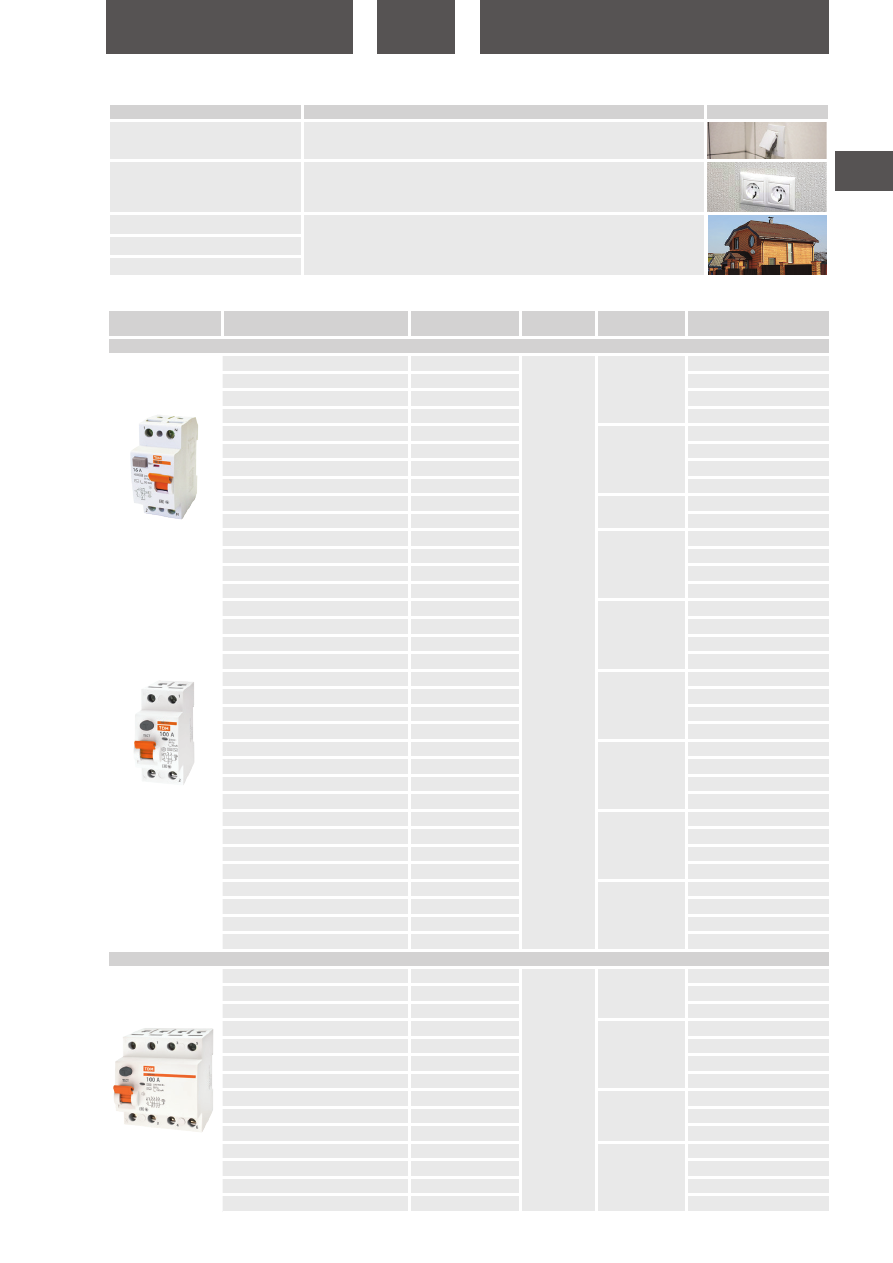

Наименование

Артикул

Контакт дополнительный КС47-125 на DIN-рейку TDM

SQ0208-0301

Расцепитель независимый РН47-125 230В на DIN-рейку TDM

SQ0208-0302

Количество полюсов

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0208-0301

80

4,8

290

330

270

SQ0208-0302

72

12,4

380

290

130

Упаковка

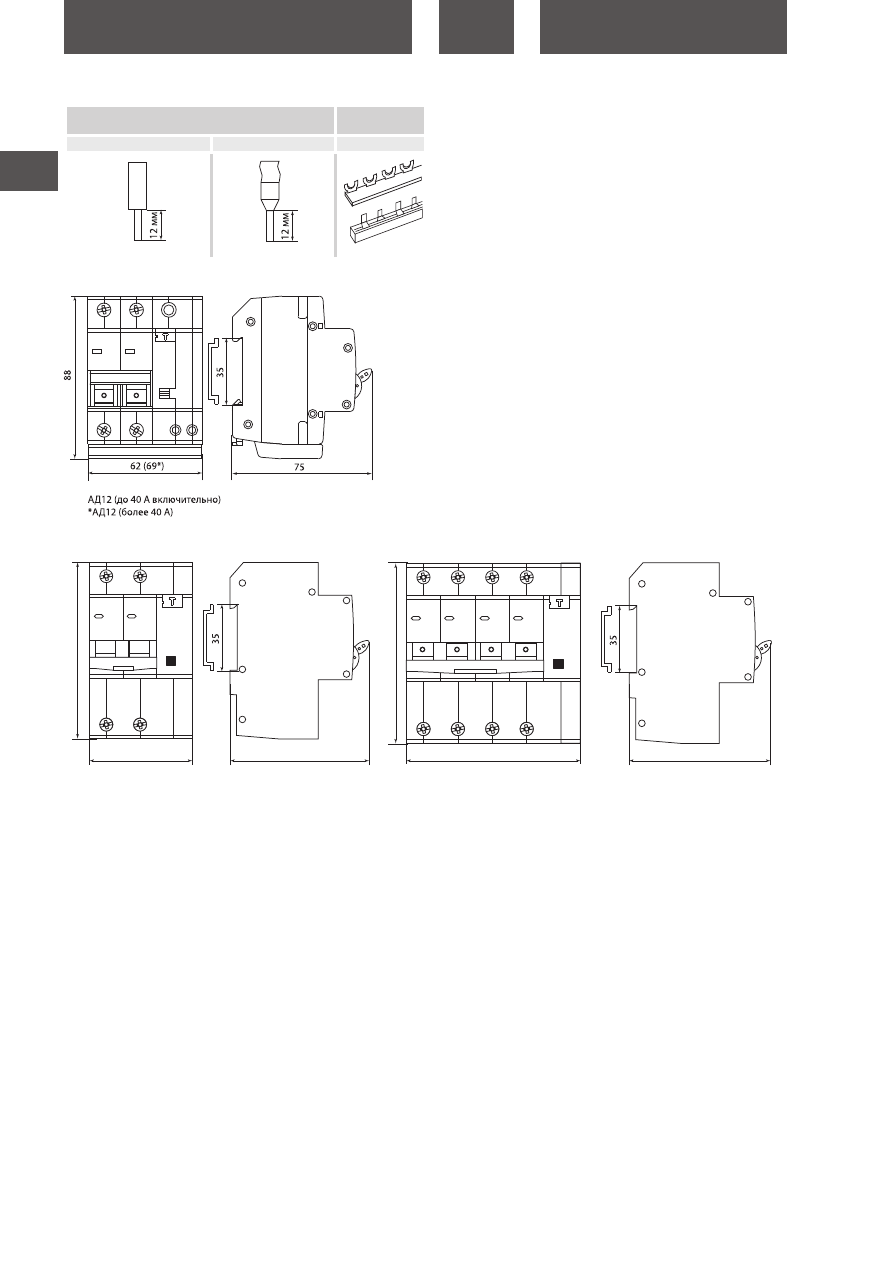

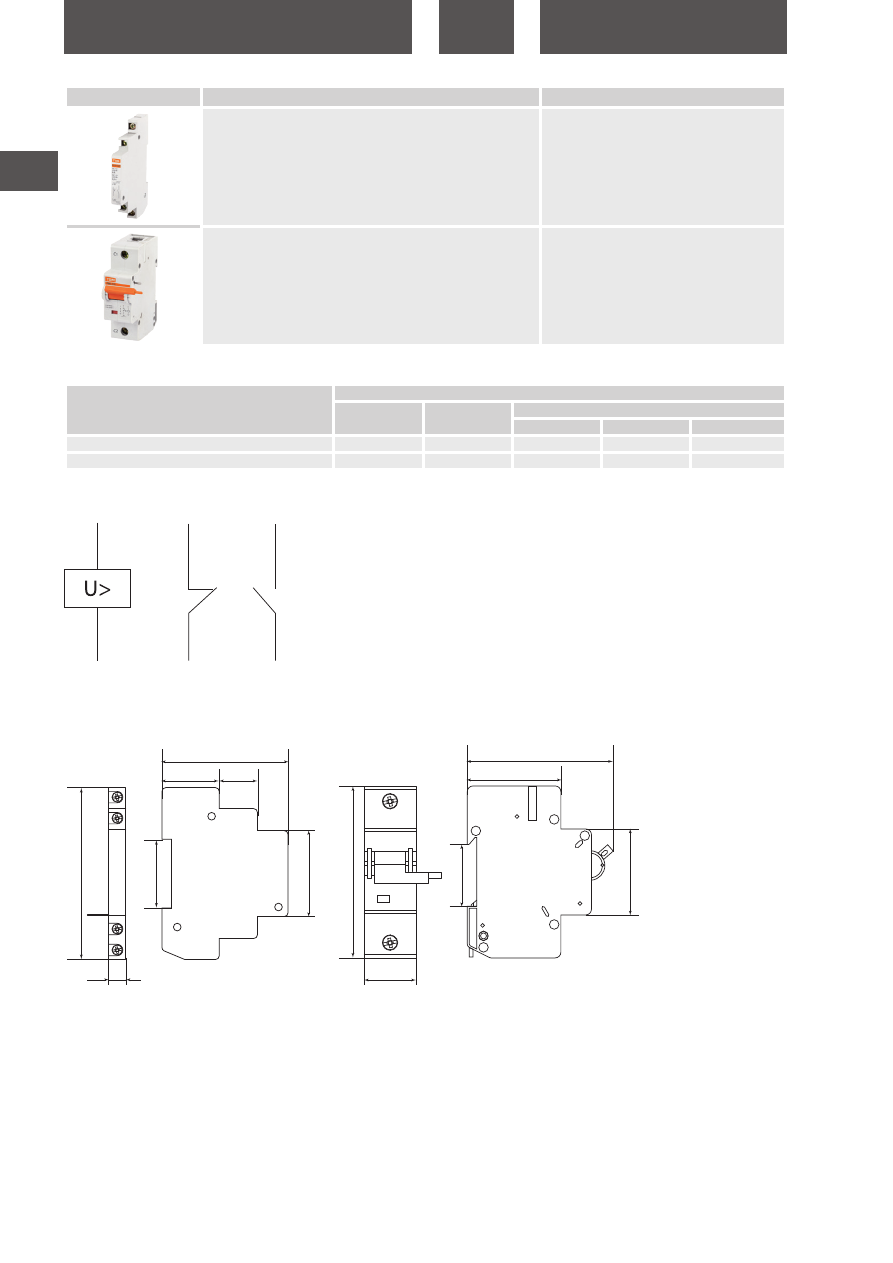

Габаритные размеры

(мм)

Типовые схемы подключения

35

27

45

90

49

76

35

9

45

90

66

30

20

КС47-125

КС47-125

РН47-125

РН47-125

21

C1

22

C2

13

14

71

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

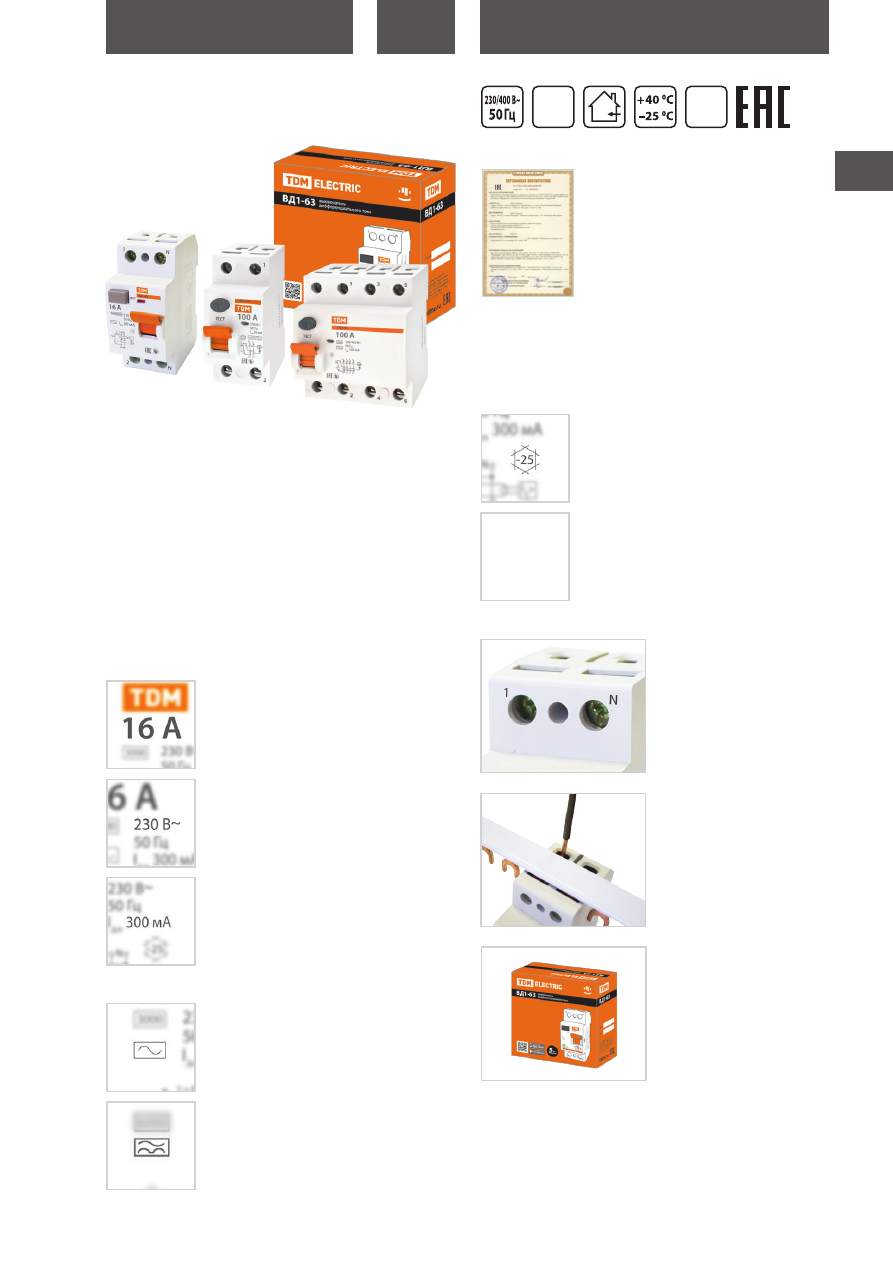

Устройство способно работать при температуре

-25 °С

.

ВД1-63 тип S

 предназначены для обеспечения

селективной работы при последовательном

включении с устройствами защитного

отключения общего применения.

Назначение

•  Проведение тока в нормальном режиме.

•  Отключение тока при прикосновении человека к токоведущим

частям электроустановок или при протекании токов утечки на

землю.

Применение

•  Строительные объекты.

•  Жилищно-коммунальное хозяйство и офисы.

•  Промышленные здания.

•  Электрифицированные рекламные конструкции.

Материалы

•  Корпус и детали выполнены из пластика, не поддерживающего

горение.

•  Маркировка выполнена в соответствии с требованиями ГОСТ

и не подвержена истиранию в пределах срока эксплуатации.

Маркировка

Номинальный ток



–

значение тока в ампе-

рах (А), который дифференциальный вы-

ключатель способен пропускать бесконечно

долго.

Номинальное напряжение



–

напряжение

переменного тока (знак ~), при котором

дифференциальный выключатель работает

в нормальных условиях.

Дифференциальный ток



–

 ток в

миллиамперах (мА), протекающий по телу

человека, прикоснувшегося к токоведущей

части и стоящего на токопроводящем полу. Для

защиты от поражения используют аппараты с

уставками 10 и 30 мА. Аппараты с уставкой 100

и 300 мА используют для защиты от пожаров

или как двухступенчатую селективную защиту.

Класс АС



–

защита от синусоидальных

переменных токов утечки.

Класс А –

 защита как от синусоидальных, так и

от пульсирующих дифференциальных токов.

ВЫКЛЮЧАТЕЛИ ДИФФЕРЕНЦИАЛЬНЫЕ

СЕРИЙ

ВД1-63, ВД1-63 тип А, ВД1-63S

ТУ2008.

АЯКИ.641344.018ТУ

Преимущества

Клеммные зажимы

 автомата

промаркированы, что позволяет

избежать ошибок при монтаже.

Наличие двойного

одновре-

менного подключения шины

и проводника

 значительно рас-

ширяет диапазон возможных

схемных решений.

Групповая упаковка из твердого

картона предотвращает повреж-

дение товара при транспорти-

ровке и выделяет продукцию в

торговой точке.

S

Сертификат ТР ТС

гарантия

7

лет

IP20

tdme.ru

72

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

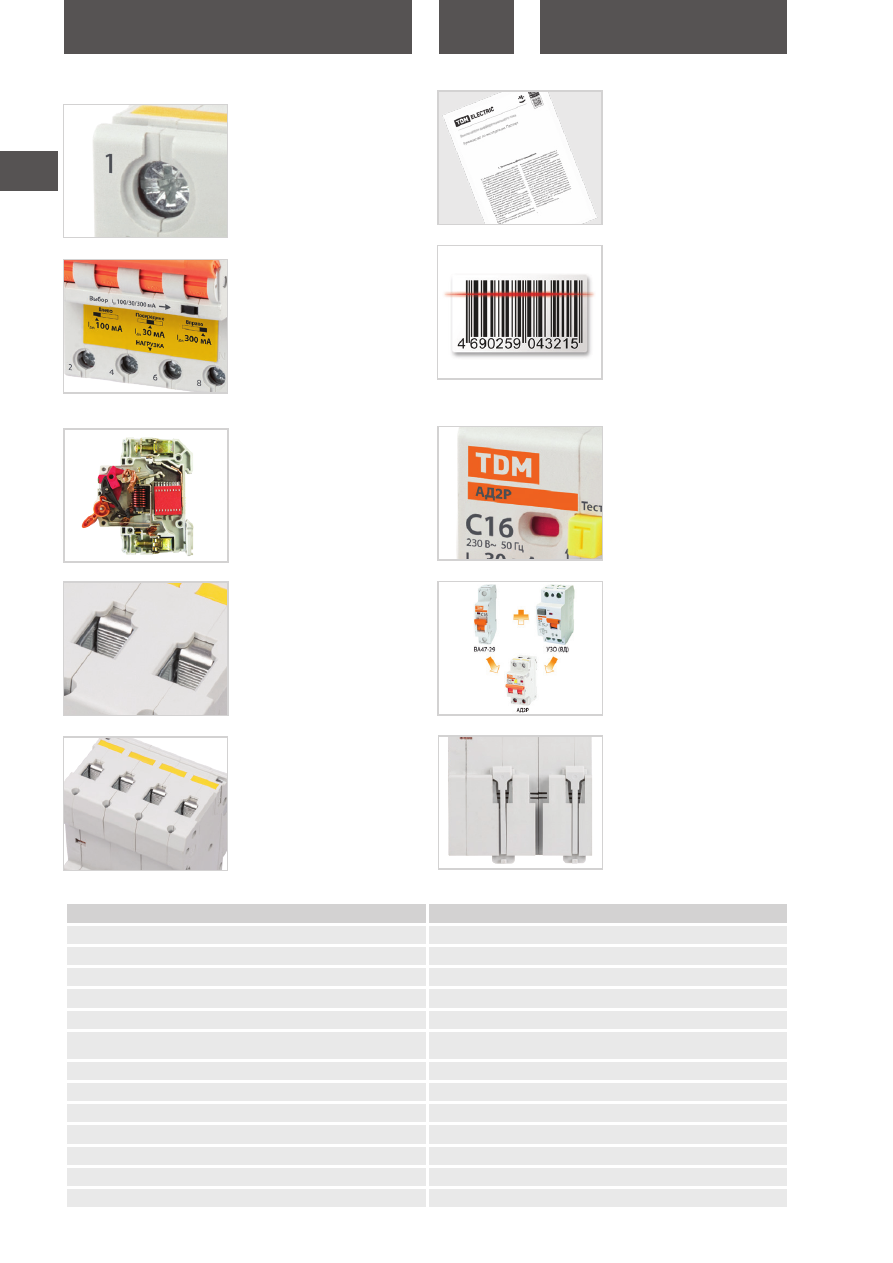

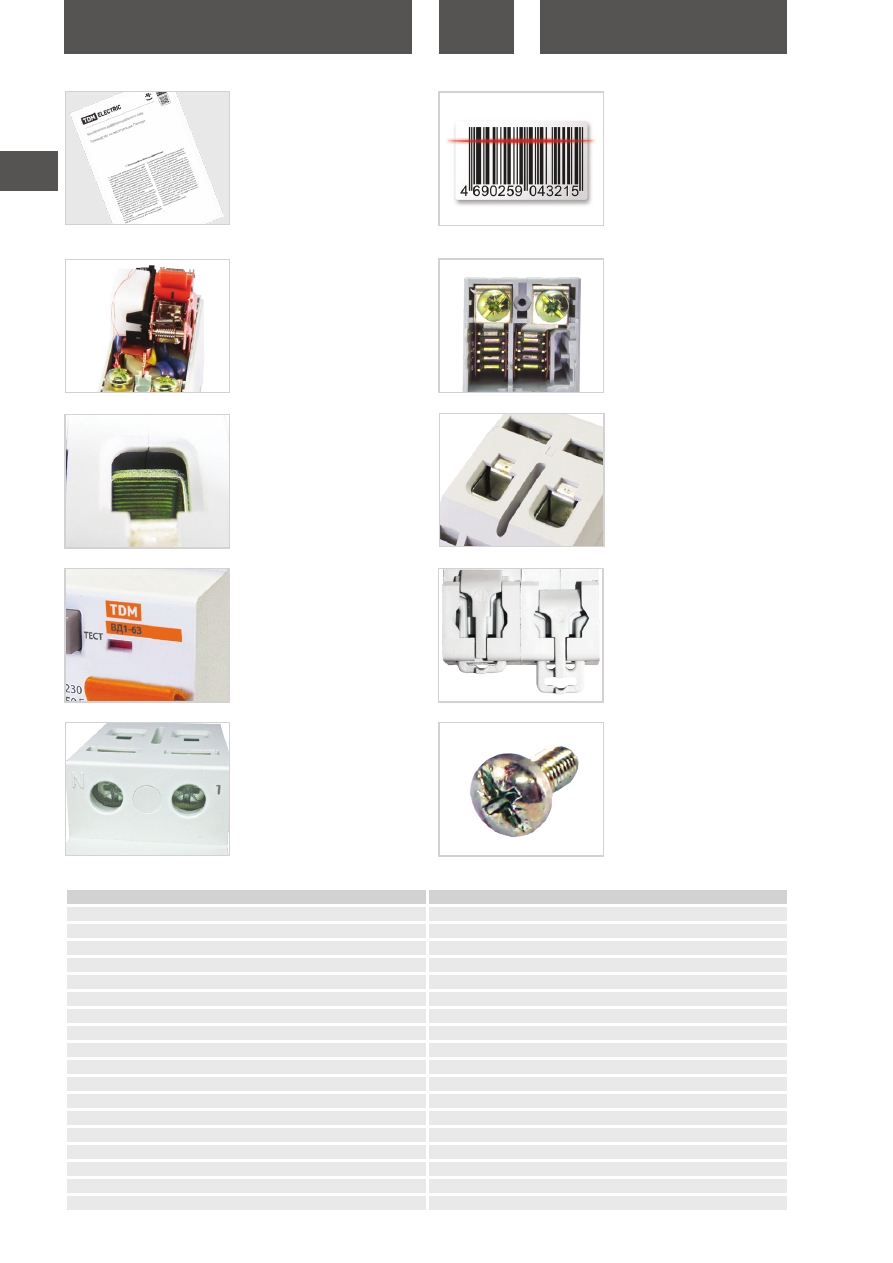

Конструкция

ВД1-63 представляет собой пол-

ностью

электромеханический

аппарат: не имеет собственного

потребления электроэнергии, но

при этом обладает высоким быстро-

действием (не более 40 мс). Аппарат

сохраняет работоспособность даже

при обрыве нулевого проводника.

Насечки на контактных зажи-

мах

 предотвращают перегрев

и оплавление проводов за счет

более плотного и большего



по площади контакта.

На лицевой панели расположен

механический

индикатор поло-

жения контактов

(включено/

отключено).

Винты, соединяющие корпус,





опломбированы

, что позволяет

избежать несанкционированного

разбора аппарата.

Дугогасительные решетки



в каждом полюсе.

Конструкция клеммных зажи-

мов

 позволяет исключить слу-

чайное прикосновение к токове-

дущим частям.

Защелка на DIN-рейку



с фиксацией упрощает монтаж

и демонтаж аппарата.

Универсальная головка уси-

ленного винта

 клеммного

зажима позволяет использовать

как крестовую, так и шлицевую

отвертки. Это обеспечивает

необходимое усилие при затяж-

ке.

Технические характеристики

Наименование параметра

Значение

Соответствие стандартам

ТР ТС 004-2011, ГОСТ IEC 61008-1-2012

Номинальное напряжение частотой 50 Гц, В

230/400

Номинальный ток, А

16; 25; 32; 40; 50; 63; 80; 100; 125

Номинальный отключающий дифференциальный ток, мА

10; 30; 100; 300; 500

Номинальный условный дифференциальный ток короткого замыкания, А

6000 (10 000 – для 80 и 100 А)

Рабочая характеристика при наличии дифференциального тока

AС, А

Время отключения при номинальном дифференциальном токе, с

0,04 (тип S – 0,5)

Количество полюсов

2, 4

Условия эксплуатации

УХЛ4

Степень защиты выключателя

IP20

Электрическая износостойкость, циклов В/О, не менее

4000

Механическая износостойкость, циклов В/О, не менее

10 000

Максимальное сечение подключаемых проводников, мм

2

25 – для многожильного проводника, 35 – для одножильного проводника

Наличие драгоценных металлов (серебро), г/полюс

от 1,3 до 2,6

Масса, кг

2-полюсные – 0,2; 4-полюсные – 0,4

Диапазон рабочих температур, °С

от –25 до +40

Момент затяжки, Н*м

3

Тип

функционально не зависящие от напряжения сети

Подробное руководство



по

эксплуатации

 позволяет легко

устанавливать автомат даже

начинающему монтажнику.

Штрихкод и артикул

 на каждом

виде упаковки делают продукт

максимально приспособленным

к требованиям автоматизиро-

ванного складского хранения и

розничной торговли.

73

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2


Наименование

Артикул

Тип

Номинальный

ток, А

Номинальный отключающий

дифференциальный ток, мА

2-полюсные

УЗО ВД1-63 2Р 16А 10мА TDM

SQ0203-0002

АС

16

10

УЗО ВД1-63 2Р 16А 30мА TDM

SQ0203-0004

30

УЗО ВД1-63 2Р 16А 100мА TDM

SQ0203-0001

100

УЗО ВД1-63 2Р 16А 300мА TDM

SQ0203-0003

300

УЗО ВД1-63 2Р 25А 10мА TDM

SQ0203-0006

25

10

УЗО ВД1-63 2Р 25А 30мА TDM

SQ0203-0008

30

УЗО ВД1-63 2Р 25А 100мА TDM

SQ0203-0005

100

УЗО ВД1-63 2Р 25А 300мА TDM

SQ0203-0007

300

УЗО ВД1-63 2Р 32А 30мА TDM

SQ0203-0010

32

30

УЗО ВД1-63 2Р 32А 100мА TDM

SQ0203-0009

100

УЗО ВД1-63 2Р 40А 30мА TDM

SQ0203-0013

40

30

УЗО ВД1-63 2Р 40А 100мА TDM

SQ0203-0011

100

УЗО ВД1-63 2Р 40А 300мА TDM

SQ0203-0012

300

УЗО ВД1-63 2Р 40А 500мА TDM

SQ0203-0093

500

УЗО ВД1-63 2Р 50А 30мА TDM

SQ0203-0016

50

30

УЗО ВД1-63 2Р 50А 100мА TDM

SQ0203-0014

100

УЗО ВД1-63 2Р 50А 300мА TDM

SQ0203-0015

300

УЗО ВД1-63 2Р 50А 500мА TDM

SQ0203-0094

500

УЗО ВД1-63 2Р 63А 30мА TDM

SQ0203-0019

63

30

УЗО ВД1-63 2Р 63А 100мА TDM

SQ0203-0017

100

УЗО ВД1-63 2Р 63А 300мА TDM

SQ0203-0018

300

УЗО ВД1-63 2Р 63А 500мА TDM

SQ0203-0095

500

УЗО ВД1-63 2Р 80А 30мА TDM

SQ0203-0022

80

30

УЗО ВД1-63 2Р 80А 100мА TDM

SQ0203-0020

100

УЗО ВД1-63 2Р 80А 300мА TDM

SQ0203-0021

300

УЗО ВД1-63 2Р 80А 500мА TDM

SQ0203-0096

500

УЗО ВД1-63 2Р 100А 30мА TDM

SQ0203-0025

100

30

УЗО ВД1-63 2Р 100А 100мА TDM

SQ0203-0023

100

УЗО ВД1-63 2Р 100А 300мА TDM

SQ0203-0024

300

УЗО ВД1-63 2Р 100А 500мА TDM

SQ0203-0102

500

УЗО ВД1-63 2Р 125А 30мА TDM

SQ0203-0103

125

30

УЗО ВД1-63 2Р 125А 100мА TDM

SQ0203-0104

100

УЗО ВД1-63 2Р 125А 300мА TDM

SQ0203-0105

300

УЗО ВД1-63 2Р 125А 500мА TDM

SQ0203-0106

500

4-полюсные

УЗО ВД1-63 4Р 16А 10мА TDM

SQ0203-0026

АС

16

10

УЗО ВД1-63 4Р 16А 30мА TDM

SQ0203-0028

30

УЗО ВД1-63 4Р 16А 300мА TDM

SQ0203-0027

300

УЗО ВД1-63 4Р 25А 10мА TDM

SQ0203-0030

25

10

УЗО ВД1-63 4Р 25А 30мА TDM

SQ0203-0032

30

УЗО ВД1-63 4Р 25А 100мА TDM

SQ0203-0029

100

УЗО ВД1-63 4Р 25А 300мА TDM

SQ0203-0031

300

УЗО ВД1-63 4Р 32А 30мА TDM

SQ0203-0035

32

30

УЗО ВД1-63 4Р 32А 100мА TDM

SQ0203-0033

100

УЗО ВД1-63 4Р 32А 300мА TDM

SQ0203-0034

300

УЗО ВД1-63 4Р 40А 30мА TDM

SQ0203-0038

40

30

УЗО ВД1-63 4Р 40А 100мА TDM

SQ0203-0036

100

УЗО ВД1-63 4Р 40А 300мА TDM

SQ0203-0037

300

УЗО ВД1-63 4Р 40А 500мА TDM

SQ0203-0098

500

Ассортимент ВД1-63 (электромеханические)

Применение

Дифференциальный ток, I∆n

Назначение

Применение

10 мА

Защита жизни человека.



Применяется в ванных и душевых помещениях,

детских комнатах, лабораториях с чувствительным оборудованием.

30 мА

Защита жизни человека.



Применяется в жилых и общественных зданиях,

мобильных зданиях (мастерские, ремонтные),

наружных освещениях фасадов, световой рекламе.

100 мА

Защита от пожаров.



Применяется в жилых и общественных зданиях,

наружных освещениях фасадов, световой рекламе, сельскохозяйственных объектах,

промышленных и строительных объектах.

300 мА

500 мА

tdme.ru

74

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2


Наименование

Артикул

Тип

Номинальный

ток, А

Номинальный отключающий

дифференциальный ток, мА

2-полюсные

УЗО ВД1-63 2Р 16А 10мА тип А TDM

SQ0203-0092

А

16

10

УЗО ВД1-63 2Р 16А 30мА тип А TDM

SQ0203-0074

30

УЗО ВД1-63 2Р 25А 10мА тип А TDM

SQ0203-0075

25

10

УЗО ВД1-63 2Р 25А 30мА тип А TDM

SQ0203-0076

30

УЗО ВД1-63 2Р 32А 30мА тип А TDM

SQ0203-0077

32

УЗО ВД1-63 2Р 40А 30мА тип А TDM

SQ0203-0078

40

УЗО ВД1-63 2Р 50А 30мА тип А TDM

SQ0203-0079

50

УЗО ВД1-63 2Р 63А 100мА тип А TDM

SQ0203-0081

63

100

УЗО ВД1-63 2Р 63А 30мА тип А TDM

SQ0203-0080

30

4-полюсные

УЗО ВД1-63 4Р 16А 10мА тип А TDM

SQ0203-0082

А

16

10

УЗО ВД1-63 4Р 16А 30мА тип А TDM

SQ0203-0083

30

УЗО ВД1-63 4Р 25А 10мА тип А TDM

SQ0203-0084

25

10

УЗО ВД1-63 4Р 25А 30мА тип А TDM

SQ0203-0085

30

УЗО ВД1-63 4Р 32А 30мА тип А TDM

SQ0203-0086

32

УЗО ВД1-63 4Р 40А 30мА тип А TDM

SQ0203-0087

40

УЗО ВД1-63 4Р 50А 100мА тип А TDM

SQ0203-0089

50

100

УЗО ВД1-63 4Р 50А 30мА тип А TDM

SQ0203-0088

30

УЗО ВД1-63 4Р 63А 100мА тип А TDM

SQ0203-0091

63

100

УЗО ВД1-63 4Р 63А 30мА тип А TDM

SQ0203-0090

30

Ассортимент ВД1-63 тип А (электромеханические)

Ассортимент ВД1-63S (электромеханические, селективные)


Наименование

Артикул

Тип

Номинальный ток, А Номинальный отключающий

дифференциальный ток, мА

2-полюсные

УЗО ВД1-63S 2Р 25А 100мА TDM

SQ0203-0052

АС

25

100

УЗО ВД1-63S 2Р 25А 300мА TDM

SQ0203-0053

300

УЗО ВД1-63S 2Р 32А 100мА TDM

SQ0203-0054

32

100

УЗО ВД1-63S 2Р 32А 300мА TDM

SQ0203-0055

300

УЗО ВД1-63S 2Р 40А 100мА TDM

SQ0203-0056

40

100

УЗО ВД1-63S 2Р 40А 300мА TDM

SQ0203-0057

300

УЗО ВД1-63S 2Р 50А 100мА TDM

SQ0203-0058

50

100

УЗО ВД1-63S 2Р 50А 300мА TDM

SQ0203-0059

300

УЗО ВД1-63S 2Р 63А 100мА TDM

SQ0203-0060

63

100

УЗО ВД1-63S 2Р 63А 300мА TDM

SQ0203-0061

300

УЗО ВД1-63S 2Р 80А 100мА TDM

SQ0203-0062

80

100

УЗО ВД1-63S 2Р 80А 300мА TDM

SQ0203-0063

300


Наименование

Артикул

Тип

Номинальный

ток, А

Номинальный отключающий

дифференциальный ток, мА

4-полюсные

УЗО ВД1-63 4Р 50А 30мА TDM

SQ0203-0041

АС

50

30

УЗО ВД1-63 4Р 50А 100мА TDM

SQ0203-0039

100

УЗО ВД1-63 4Р 50А 300мА TDM

SQ0203-0040

300

УЗО ВД1-63 4Р 50А 500мА TDM

SQ0203-0099

500

УЗО ВД1-63 4Р 63А 30мА TDM

SQ0203-0044

63

30

УЗО ВД1-63 4Р 63А 100мА TDM

SQ0203-0042

100

УЗО ВД1-63 4Р 63А 300мА TDM

SQ0203-0043

300

УЗО ВД1-63 4Р 63А 500мА TDM

SQ0203-0100

500

УЗО ВД1-63 4Р 80А 30мА TDM

SQ0203-0047

80

30

УЗО ВД1-63 4Р 80А 100мА TDM

SQ0203-0045

100

УЗО ВД1-63 4Р 80А 300мА TDM

SQ0203-0046

300

УЗО ВД1-63 4Р 80А 500мА TDM

SQ0203-0101

500

УЗО ВД1-63 4Р 100А 30мА TDM

SQ0203-0050

100

30

УЗО ВД1-63 4Р 100А 100мА TDM

SQ0203-0048

100

УЗО ВД1-63 4Р 100А 300мА TDM

SQ0203-0049

300

УЗО ВД1-63 4Р 100А 500мА TDM

SQ0203-0097

500

УЗО ВД1-63 4Р 125А 30мА TDM

SQ0203-0107

125

30

УЗО ВД1-63 4Р 125А 100мА TDM

SQ0203-0108

100

УЗО ВД1-63 4Р 125А 300мА TDM

SQ0203-0109

300

УЗО ВД1-63 4Р 125А 500мА TDM

SQ0203-0110

500

Ассортимент ВД1-63 (электромеханические)

75

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2


Наименование

Артикул

Тип

Номинальный ток, А Номинальный отключающий

дифференциальный ток, мА

4-полюсные

УЗО ВД1-63S 4Р 25А 100мА TDM

SQ0203-0064

АС

25

100

УЗО ВД1-63S 4Р 25А 300мА TDM

SQ0203-0065

300

УЗО ВД1-63S 4Р 32А 100мА TDM

SQ0203-0066

32

100

УЗО ВД1-63S 4Р 32А 300мА TDM

SQ0203-0067

300

УЗО ВД1-63S 4Р 40А 100мА TDM

SQ0203-0068

40

100

УЗО ВД1-63S 4Р 40А 300мА TDM

SQ0203-0069

300

УЗО ВД1-63S 4Р 50А 100мА TDM

SQ0203-0070

50

100

УЗО ВД1-63S 4Р 50А 300мА TDM

SQ0203-0071

300

УЗО ВД1-63S 4Р 63А 100мА TDM

SQ0203-0072

63

100

УЗО ВД1-63S 4Р 63А 300мА TDM

SQ0203-0073

300

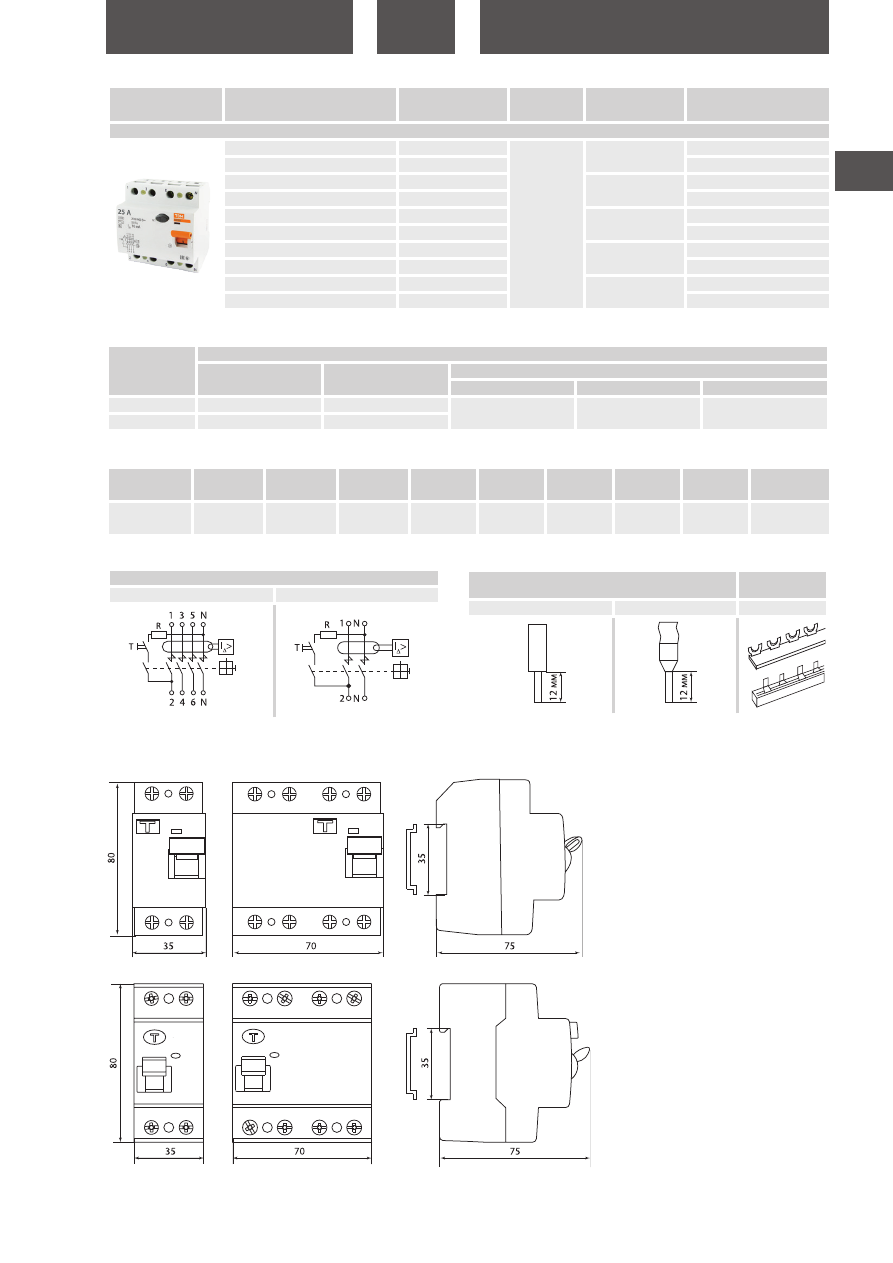

Упаковка

16-63 А

ВД1-63

  2 полюса/4 полюса

80-125 А

Количество полюсов

2Р

4Р

Проводник

Шина

соединительная

Жесткий

С наконечником

«PIN» и «FORK»

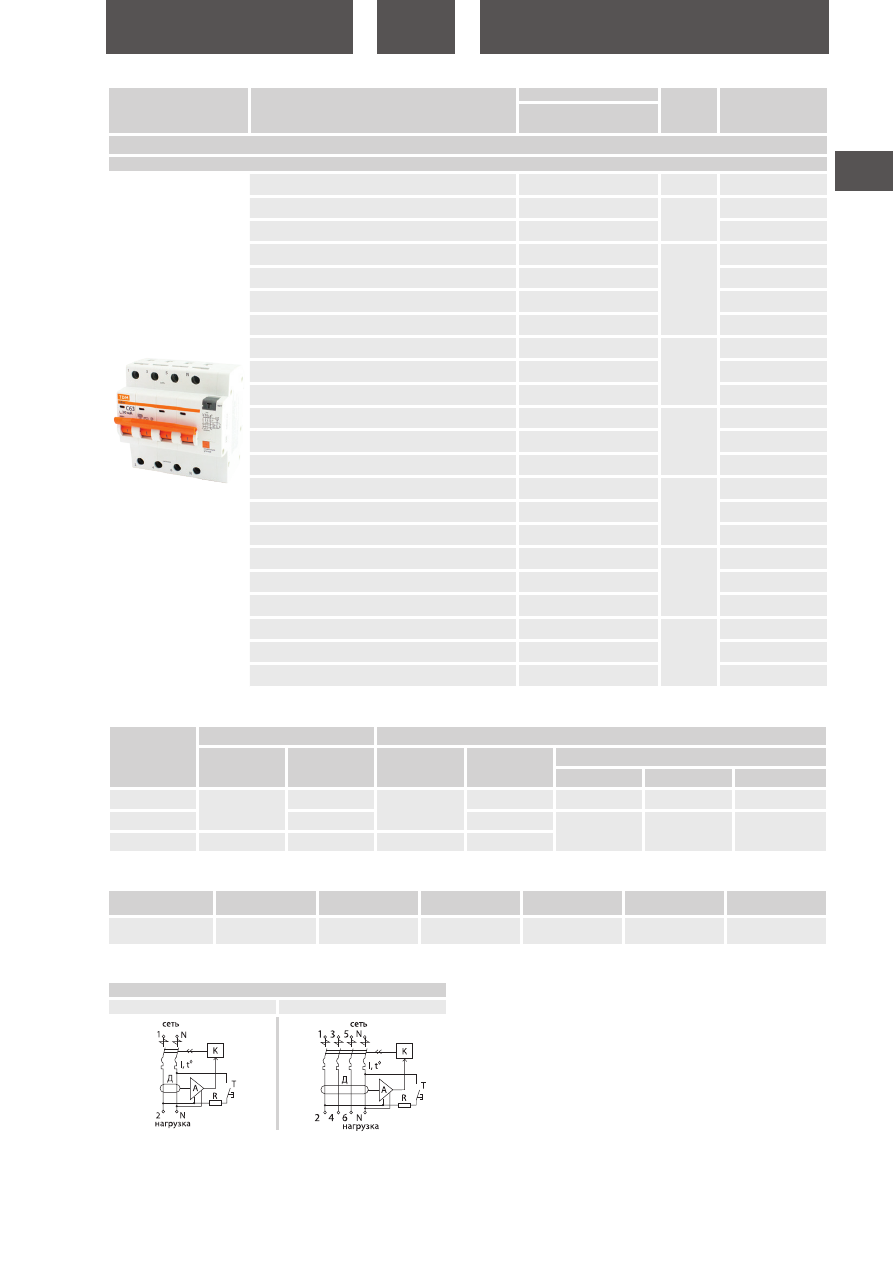

Типовые схемы подключения

Особенности монтажа

Габаритные размеры

(мм)

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

ABB

Schneider

Electric

Legrand

Hager

EATON

Siemens

ETI

OEZ

General Electric

ВД1-63

FH200, F200

ВД63

Домовой, ID

LR 6021, DX

089 090

CD

PF4, PF7 (80 и

100A)

5SM1, 5SM3

EFI2/4

OFE, OFI

BP/BD

Кол-во полюсов

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

2Р

60

14

450

200

250

4Р

30

12

tdme.ru

76

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Маркировка

Номинальный ток –

значение тока в ампе-

рах (А), который автомат способен пропускать

бесконечно долго без отключения цепи.

Номинальное напряжение

  – напряжение

переменного тока (знак ~), при котором

дифференциальный автомат работает в

нормальных условиях.

Характеристики электромагнитного расце-

пителя

 – зона срабатывания автоматического

выключателя согласно время-токовой

характеристики отключения.

Номинальная отключающая способность

  –

максимальный ток короткого замыкания,

который автомат способен отключить и

остаться в работоспособном состоянии.

Класс токоограничения

 – 3 ограничивает

ток короткого замыкания в пределах 1/3

полупериода.

Дифференциальный ток



– ток в

миллиамперах (мА), протекающий по телу

человека, прикоснувшегося к токоведущей

части и стоящего на токопроводящем полу. Для

защиты от поражения используют аппараты с

уставками 10, 30 и 100 мА. Аппараты с уставкой

300 мА используют для защиты от пожаров или

как двухступенчатую селективную защиту.

Класс АС

  – защита от синусоидальных

дифференциальных токов.

Устройство способно работать при температуре

-25 °С

.

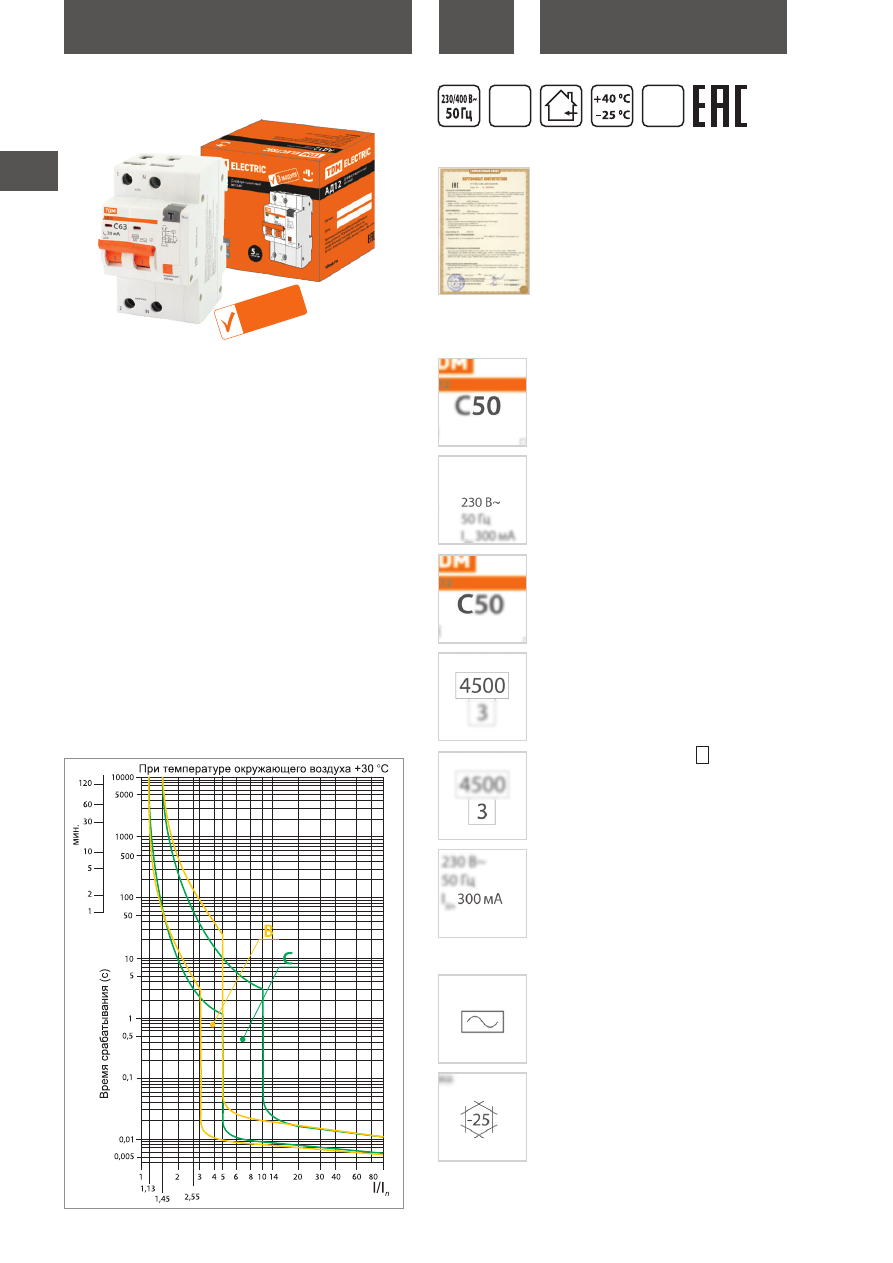

ДИФФЕРЕНЦИАЛЬНЫЕ АВТОМАТЫ СЕРИЙ

АД12

 И

АД14

Назначение

•  Проведение тока в нормальном режиме.

•  Отключение тока при коротких замыканиях или перегрузке.

•  Отключение тока при прикосновении человека к токоведущим

частям электроустановок или при протекании дифференциаль-

ного (утечки) тока на землю.

Применение

•  Строительные объекты.

•  Жилищно-коммунальное хозяйство и офисы.

•  Промышленные здания.

•  Электрифицированные рекламные конструкции.

Материалы

•  Корпус и детали выполнены из пластика, не поддерживающего

горение.

•  Маркировка выполнена в соответствии с требованиями ГОСТ и

не подвержена истиранию в пределах срока эксплуатации.

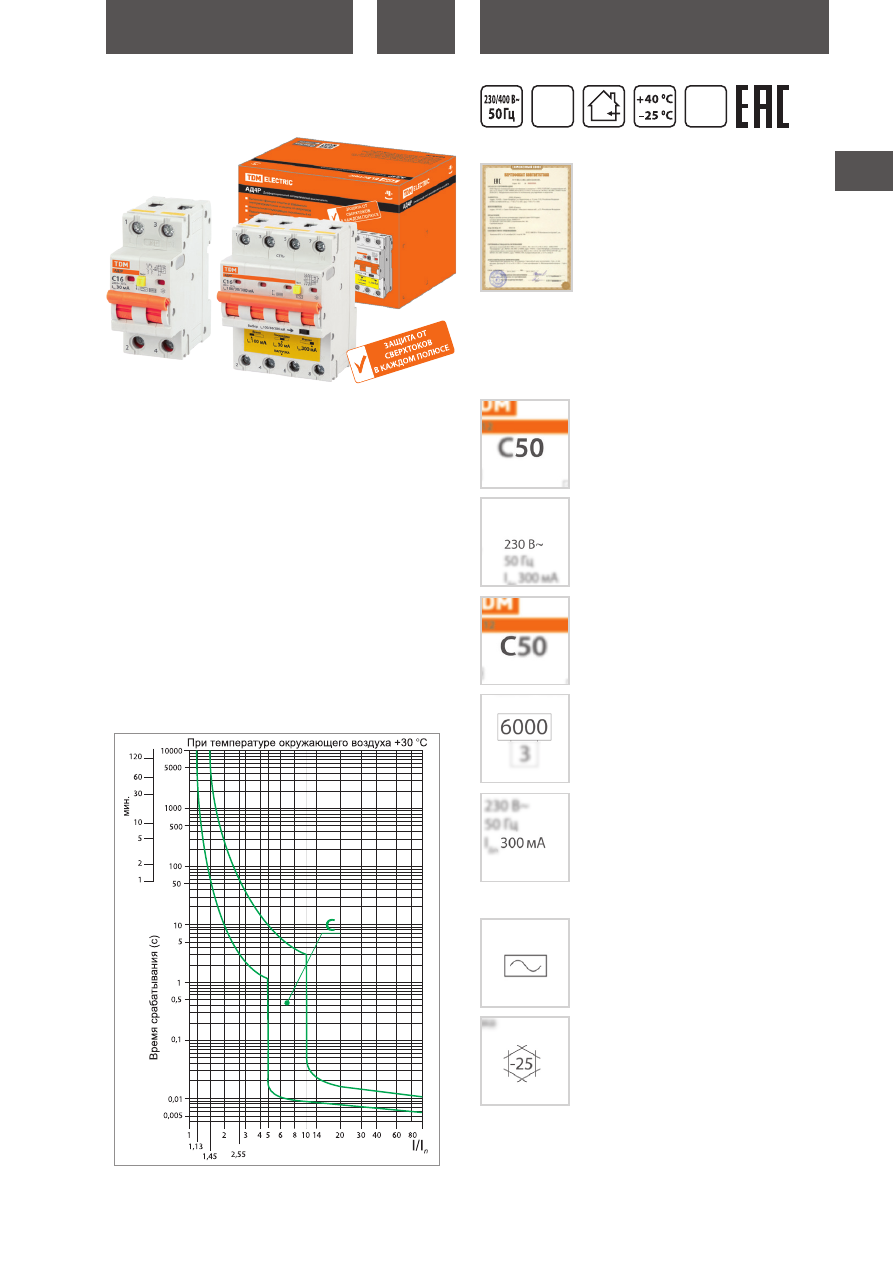

Время-токовые характеристики отключения

Выбор время-токовой характеристики отключения в зависимости

от нагрузки:

•

Характеристика B

 (срабатывание в зоне свыше 3-5 In) – быто-

вые нагрузки с низкими пусковыми токами: электроприборы,

освещение.

•

Характеристика C

 (срабатывание в зоне свыше 5-10 In) – груп-

повые цепи   и бытовые нагрузки с умеренными пусковыми

токами: электроприборы, освещение, промышленное обору-

дование.

ТУ2008.

 АЯКИ.641273.039ТУ

Сертификат ТР ТС

гарантия

7

лет

IP20

3 мод

уля

77

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

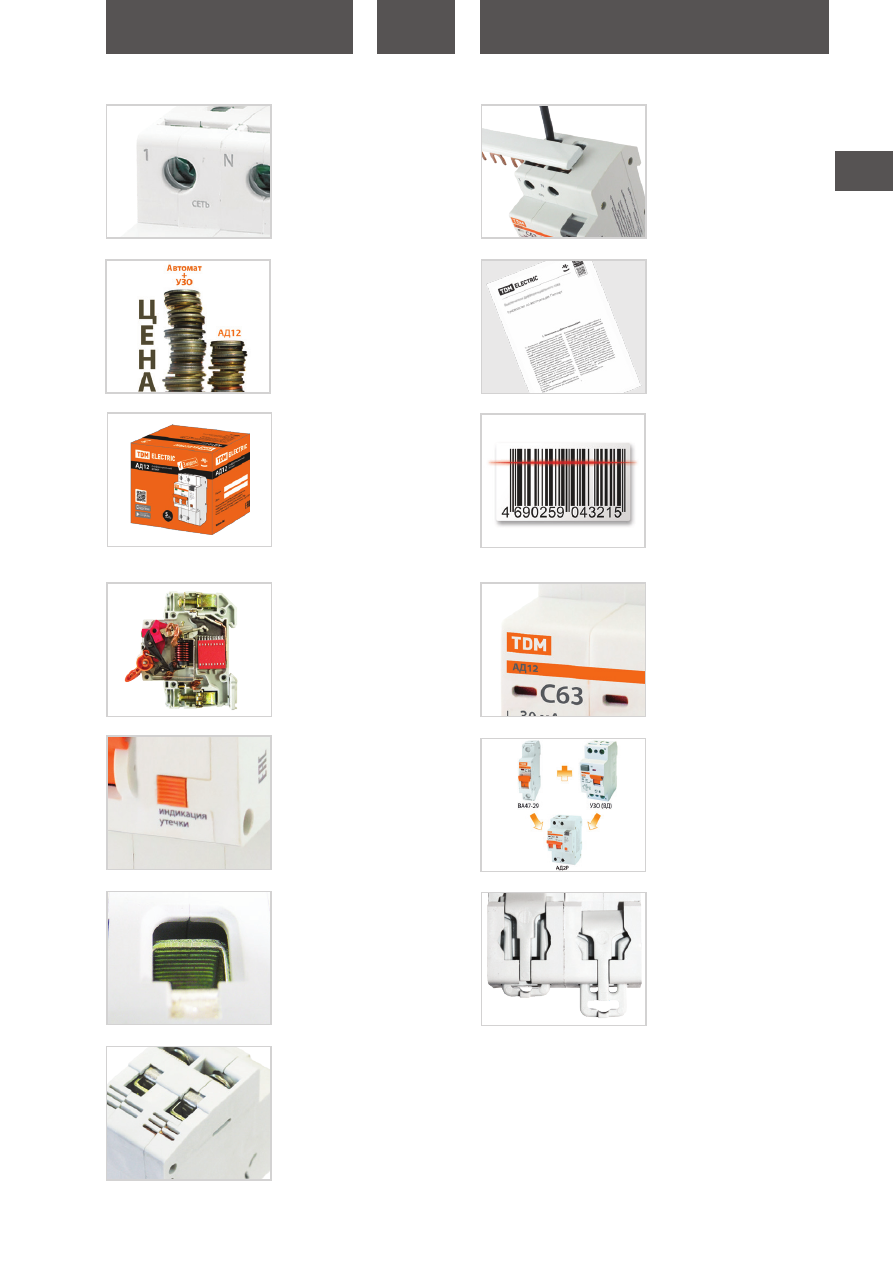

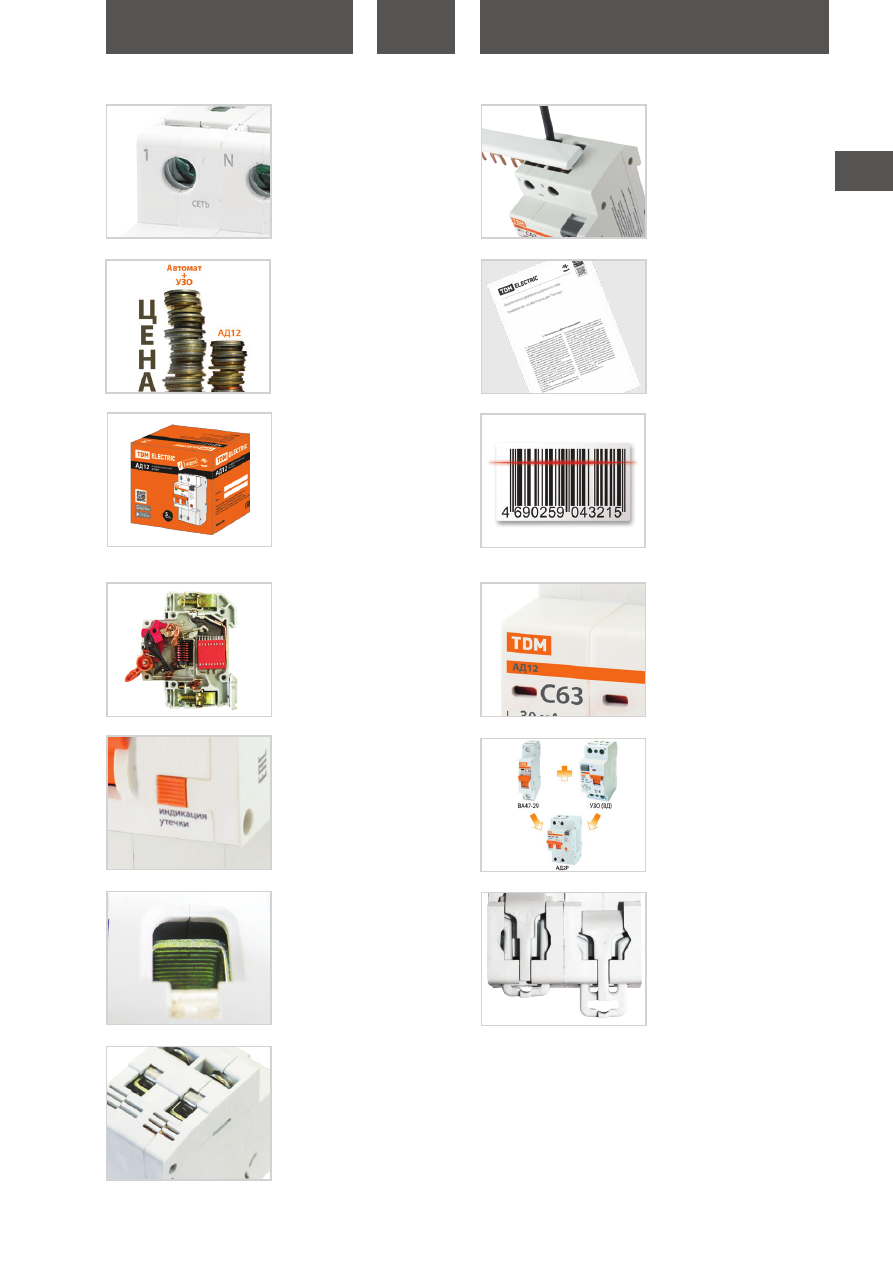

На лицевой панели каждого

полюса дифференциального

автомата АД расположен меха-

нический

индикатор поло-

жения контактов

 (включено/

отключено).

Аппараты АД12 и АД14

сочетают

в себе функции автоматиче-

ского включателя и выклю-

чателя дифференциального

тока

.

Защелка на DIN-рейку



с фиксацией упрощает монтаж

и демонтаж аппарата.

Конструкция

Защита от сверхтоков в каж-

дом из полюсов

 (2Р или 4Р).

В блоке дифференциальной защи-

ты предусмотрена

кнопка



«инди-

кация утечки»

, которая в случае

срабатывания аппарата по диффе-

ренциальному току, механически

препятствует повторному включе-

нию аппарата без ручного возврата

ее в корпус.

Насечки на контактных зажи-

мах

 предотвращают перегрев

и оплавление проводов за счет

более плотного и большего по

площади контакта.

Конструкция клеммных зажи-

мов

 позволяет исключить слу-

чайное прикосновение к  токове-

дущим частям.

Преимущества

Клеммные зажимы

 автомата

промаркированы

, что позво-

ляет избежать ошибок при мон-

таже.

Низкая цена

 по сравнению с

УЗО и автоматическими выклю-

чателями, за счёт совмещения

функций в одном изделии.

Групповая упаковка



из твер-

дого картона

предотвращает

повреждение товара при транс-

портировке и выделяет продук-

цию в торговой точке.

Наличие двойного

одновремен-

ного подключения шины FORK

и проводника

 значительно рас-

ширяет диапазон возможных

схемных решений.

Подробное руководство



по

эксплуатации

 позволяет легко

устанавливать автомат даже

начинающему монтажнику.

Штрихкод и артикул

 на каждом

виде упаковки делают продукт

максимально приспособленным

к требованиям автоматизиро-

ванного складского хранения и

розничной торговли.

tdme.ru

78

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2


Наименование

Артикул

Номина-

льный

ток, А

Номинальный

отключающий

дифференциальный

ток, А

3,39-модуля

3-модуля

Дифференциальные автоматы АД12

2-полюсные

Диф.автомат АД12 2Р C6 10мА 4,5кА тип АС 3 мод TDM

SQ0204-0001 SQ0204-0101

6

10

Диф.автомат АД12 2Р C10 10мА 4,5кА тип АС 3 мод TDM

SQ0204-0002 SQ0204-0102

10

10

Диф.автомат АД12 2Р C10 30мА 4,5кА тип АС 3 мод TDM

SQ0204-0003 SQ0204-0103

30

Диф.автомат АД12 2Р C10 100мА 4,5кА тип АС 3 мод TDM

SQ0204-0004 SQ0204-0104

100

Диф.автомат АД12 2Р C16 10мА 4,5кА тип АС 3 мод TDM

SQ0204-0005 SQ0204-0105

16

10

Диф.автомат АД12 2Р C16 30мА 4,5кА тип АС 3 мод TDM

SQ0204-0006 SQ0204-0106

30

Диф.автомат АД12 2Р C16 100мА 4,5кА тип АС 3 мод TDM

SQ0204-0007 SQ0204-0107

100

Диф.автомат АД12 2Р C20 30мА 4,5кА тип АС 3 мод TDM

SQ0204-0008 SQ0204-0108

20

30

Диф.автомат АД12 2Р C25 10мА 4,5кА тип АС 3 мод TDM

SQ0204-0009 SQ0204-0109

25

10

Диф.автомат АД12 2Р C25 30мА 4,5кА тип АС 3 мод TDM

SQ0204-0011 SQ0204-0111

30

Диф.автомат АД12 2Р C25 100мА 4,5кА тип АС 3 мод TDM

SQ0204-0012 SQ0204-0112

100

Диф.автомат АД12 2Р C25 300мА 4,5кА тип АС 3 мод TDM

SQ0204-0010 SQ0204-0110

300

Диф.автомат АД12 2Р C32 10мА 4,5кА тип АС 3 мод TDM

SQ0204-0013 SQ0204-0113

32

10

Диф.автомат АД12 2Р C32 30мА 4,5кА тип АС 3 мод TDM

SQ0204-0014 SQ0204-0114

30

Диф.автомат АД12 2Р C32 100мА 4,5кА тип АС 3 мод TDM

SQ0204-0015 SQ0204-0115

100

Диф.автомат АД12 2P 32А 300мА 4,5кА тип АС 3 мод TDM

SQ0204-0048 SQ0204-0148

300

Диф.автомат АД12 2Р C40 10мА 4,5кА тип АС 3 мод TDM

SQ0204-0018 SQ0204-0118

40

10

Диф.автомат АД12 2Р C40 30мА 4,5кА тип АС 3 мод TDM

SQ0204-0016 SQ0204-0116

30

Диф.автомат АД12 2Р C40 100мА 4,5кА тип АС 3 мод TDM

SQ0204-0017 SQ0204-0117

100

Диф.автомат АД12 2Р C40 300мА 4,5кА тип АС 3 мод TDM

SQ0204-0019 SQ0204-0119

300

Диф.автомат АД12 2Р C50 30мА 4,5кА тип АС 3 мод TDM

SQ0204-0020 SQ0204-0120

50

30

Диф.автомат АД12 2Р C50 100мА 4,5кА тип АС 3 мод TDM

SQ0204-0021 SQ0204-0121

100

Диф.автомат АД12 2Р C50 300мА 4,5кА тип АС 3 мод TDM

SQ0204-0022 SQ0204-0122

300

Диф.автомат АД12 2Р C63 30мА 4,5кА тип АС 3 мод TDM

SQ0204-0023 SQ0204-0123

63

30

Диф.автомат АД12 2Р C63 100мА 4,5кА тип АС 3 мод TDM

SQ0204-0024 SQ0204-0124

100

Диф.автомат АД12 2Р C63 300мА 4,5кА тип АС 3 мод TDM

SQ0204-0025 SQ0204-0125

300

Ассортимент

Технические характеристики

Наименование параметра

Значение

Соответствие стандартам

ТР ТС 004-2011, ГОСТ Р 51327.1-99

Номинальное напряжение частотой 50 Гц, В

230/400

Номинальный ток, А

6; 10; 16; 20; 25; 32; 40; 50; 63

Номинальный отключающий дифференциальный ток, мА

10; 30; 100; 300

Номинальный условный дифференциальный ток короткого замыкания, А

4500

Характеристики срабатывания электромагнитного расцепителя

С (возможна поставка дифференциальных автоматов с кривой отключения

автомата типа «B»)

Рабочая характеристика при наличии дифференциального тока

AС

Время отключения при номинальном дифференциальном токе, мс

≤40

Количество полюсов

2, 4

Условия эксплуатации

УХЛ4

Степень защиты выключателя

IP20

Электрическая износостойкость, циклов В/О, не менее

6000

Механическая износостойкость, циклов В/О, не менее

20 000

Максимальное сечение подключаемых проводников, мм

2

25 (вход); 16/25 (выход) – для многожильного проводника,

35 (вход); 25/35 (выход) – для одножильного проводника

Наличие драгоценных металлов (серебро), г/полюс

от 0,15 до 0,22

Масса, кг

2-полюсные – 0,25; 4-полюсные – 0,45

Диапазон рабочих температур, °С

от –25 до +40

Момент затяжки, Н*м

3

Тип

функционально зависящие от напряжения сети

79

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2


Наименование

Артикул

Номина-

льный

ток, А

Номинальный

отключающий

дифференциальный

ток, А

5-модулей

 Дифференциальные автоматы АД14

4-полюсные

Диф.автомат АД14 4Р C6А 10мА 4,5кА тип АС 5 мод TDM

SQ0204-0126

6

10

Диф.автомат АД14 4Р C10 10мА 4,5кА тип АС 5 мод TDM

SQ0204-0127

10

10

Диф.автомат АД14 4Р C10 30мА 4,5кА тип АС 5 мод TDM

SQ0204-0128

30

Диф.автомат АД14 4Р C16 10мА 4,5кА тип АС 5 мод TDM

SQ0204-0129

16

10

Диф.автомат АД14 4Р C16 30мА 4,5кА тип АС 5 мод TDM

SQ0204-0130

30

Диф.автомат АД14 4Р C16 100мА 4,5кА тип АС 5 мод TDM

SQ0204-0131

100

Диф.автомат АД14 4Р C16 300мА 4,5кА тип АС 5 мод TDM

SQ0204-0132

300

Диф.автомат АД14 4Р C25 30мА 4,5кА тип АС 5 мод TDM

SQ0204-0133

25

30

Диф.автомат АД14 4Р C25 100мА 4,5кА тип АС 5 мод TDM

SQ0204-0134

100

Диф.автомат АД14 4Р C25 300мА 4,5кА тип АС 5 мод TDM

SQ0204-0135

300

Диф.автомат АД14 4Р C32 30мА 4,5кА тип АС 5 мод TDM

SQ0204-0136

32

30

Диф.автомат АД14 4Р C32 100мА 4,5кА тип АС 5 мод TDM

SQ0204-0137

100

Диф.автомат АД14 4Р C32 300мА 4,5кА тип АС 5 мод TDM

SQ0204-0138

300

Диф.автомат АД14 4Р C40 30мА 4,5кА тип АС 5 мод TDM

SQ0204-0139

40

30

Диф.автомат АД14 4Р C40 100мА 4,5кА тип АС 5 мод TDM

SQ0204-0140

100

Диф.автомат АД14 4Р C40 300мА 4,5кА тип АС 5 мод TDM

SQ0204-0141

300

Диф.автомат АД14 4Р C50 30мА 4,5кА тип АС 5 мод TDM

SQ0204-0144

50

30

Диф.автомат АД14 4Р C50 100мА 4,5кА тип АС 5 мод TDM

SQ0204-0142

100

Диф.автомат АД14 4Р C50 300мА 4,5кА тип АС 5 мод TDM

SQ0204-0143

300

Диф.автомат АД14 4Р C63 30мА 4,5кА тип АС 5 мод TDM

SQ0204-0145

63

30

Диф.автомат АД14 4Р C63 100мА 4,5кА тип АС 5 мод TDM

SQ0204-0146

100

Диф.автомат АД14 4Р C63 300мА 4,5кА тип АС 5 мод TDM

SQ0204-0147

300

Упаковка

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

EKF

IEK

КЭАЗ

АВВ

Legrand

ETI

АД12

АД14

АД-2

АД-4

АД12

АД14

VD63

DS200

DX 085

LIMAT2/4

Наименование

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

АД12

3

1,2

30

12

450

210

230

АД12 3 модуля

0,9

10

50

17

17,5

АД14 5 модулей

2

1

20

11,5

Типовые схемы подключения

Количество полюсов

2Р

4Р

tdme.ru

80

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Габаритные размеры

(мм)

2 полюса

4 полюса

90

94

91

75

55

75

Проводник

Шина

соединительная

Жесткий

С наконечником

«PIN» и «FORK»

Особенности эксплуатации и монтажа

81

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

ДИФФЕРЕНЦИАЛЬНЫЕ АВТОМАТЫ СЕРИЙ

АД2Р

 И

АД4Р

Назначение

•  Проведение тока в нормальном режиме.

•  Отключение тока при коротких замыканиях или перегрузке.

•  Отключение тока при прикосновении к токоведущим частям

электроустановок или протекании дифференциального (утеч-

ки) тока на землю.

Применение

•  Строительные объекты.

•  Жилищно-коммунальное хозяйство или офисы.

•  Промышленные здания.

•  Электрифицированные рекламные конструкции.

Материалы

•  Корпус и детали выполнены из пластика, не поддерживавшего

горение.

•  Маркировка выполнена в соответствии с требованиями ГОСТ и

не поддается стиранию в период срока эксплуатации.

Время-токовые характеристики отключения

•

Характеристика C

 предназначена для зоны срабатывания

свыше 5-10 In и служит для электроприборов, освещения и про-

мышленного оборудования.

гарантия

7

лет

IP20

Сертификат ТР ТС

Маркировка

Номинальный ток –

значение тока в ампе-

рах (А), который автомат способен пропускать

бесконечно долго без отключения цепи.

Номинальное напряжение

  – напряжение

переменного тока (знак ~), при котором

дифференциальный автомат работает в

нормальных условиях.

Характеристики электромагнитного расце-

пителя

 – зона срабатывания автоматического

выключателя согласно время-токовой

характеристики отключения.

Номинальная отключающая способность

  –

максимальный ток короткого замыкания,

который автомат способен отключить и

остаться в работоспособном состоянии.

Дифференциальный ток



– ток в

миллиамперах (мА), протекающий по телу

человека, прикоснувшегося к токоведущей

части и стоящего на токопроводящем полу.

Для защиты от поражения используют аппараты

с уставками 10, 30 и 100 мА. Аппараты с уставкой

300 мА используют для защиты от пожаров или

как двухступенчатую селективную защиту.

Класс АС

  – защита от синусоидальных

дифференциальных токов.

Устройство способно работать при температуре

-25 °С

.

tdme.ru

82

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

На лицевой панели каждого

полюса дифференциального

автомата АД расположен меха-

нический

индикатор поло-

жения контактов

 (включено/

отключено).

Аппараты А2Р и АД4Р

сочетают в

себе функции автоматическо-

го включателя и выключателя

дифференциального тока

.

Защелка на DIN-рейку



с фиксацией упрощает монтаж

и демонтаж аппарата.

Подробное руководство



по

эксплуатации

 позволяет легко

устанавливать автомат даже

начинающему монтажнику.

Конструкция

Защита от сверхтоков в каж-

дом из полюсов

 (2Р или 4Р).

Насечки на контактных зажи-

мах

 предотвращают перегрев

и оплавление проводов за счет

более плотного и большего по

площади контакта.

Конструкция клеммных зажи-

мов

 позволяет исключить слу-

чайное прикосновение к  токове-

дущим частям.

Преимущества

Клеммные зажимы

 автомата

промаркированы

, что позво-

ляет избежать ошибок при мон-

таже.

Наличие в исполнении 4Р

переключателя,

 с помощью

которого можно выбрать нуж-

ный дифференциальный ток

отключения.

Штрихкод и артикул

 на каждом

виде упаковки делают продукт

максимально приспособленным

к требованиям автоматизирован-

ного складского хранения и роз-

ничной торговли.

Технические характеристики

Наименование параметра

Значение

Соответствие стандартам

ТР ТС 004-2011, ГОСТ 51327.1-99

Номинальное напряжение частотой 50 Гц, В

230/400

Номинальный ток, А

6, 10, 16, 20, 25, 32, 40, 50, 63, 80

Номинальный отключающий дифференциальный ток, мА

10, 30, 100, 300

Номинальный условный дифференциальный ток короткого замыкания, А

6000

Характеристики срабатывания электромагнитного расцепителя

С (возможна поставка дифференциальных автоматов с кривой отключения

автомата типа "В")

Рабочая характеристика при наличии дифференциального тока

АС

Время отключения при нормальном дифференциальном токе, не более, мс

40

Количество полюсов

2,4

Условия эксплуатации

УХЛ4

Степень защиты выключателя

IP20

Электрическая износостойчивость, циклов В/О, не менее

6000

Механическая износостойчивость, циклов В/О, не менее

15000

83

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Наименование параметра

Значение

Максимальное сечение подключаемых проводников, мм

2

35

Масса, кг

2-полюсные - 0,25, 4-полюсные - 0,45

Диапазон рабочих температур, °С

от -25 до +40

Момент затяжки Н*м

2,5

Тип

функционально зависящие от напряжения сети


Наименование

Артикул

Номинальный

ток, А

Номинальный отключающий

дифференциальный ток, мА

2-полюсные

Диф.автомат АД2P 2Р С6 10мА 6кА тип АС TDM

SQ0204-0601

6

10

Диф.автомат АД2P 2Р С6 30мА 6кА тип АС TDM

SQ0204-0602

30

Диф.автомат АД2P 2Р С10 10мА 6кА тип АС TDM

SQ0204-0603

10

10

Диф.автомат АД2P 2Р С10 30мА 6кА тип АС TDM

SQ0204-0604

30

Диф.автомат АД2P 2Р С16 10мА 6кА тип АС TDM

SQ0204-0605

16

10

Диф.автомат АД2P 2Р С16 30мА 6кА тип АС TDM

SQ0204-0606

30

Диф.автомат АД2P 2Р С20 30мА 6кА тип АС TDM

SQ0204-0608

20

30

Диф.автомат АД2P 2Р С25 10мА 6кА тип АС TDM

SQ0204-0609

25

10

Диф.автомат АД2P 2Р С25 30мА 6кА тип АС TDM

SQ0204-0611

30

Диф.автомат АД2P 2Р С25 100мА 6кА тип АС TDM

SQ0204-0612

100

Диф.автомат АД2P 2Р С32 30мА 6кА тип АС TDM

SQ0204-0614

32

30

Диф.автомат АД2P 2Р С32 100мА 6кА тип АС TDM

SQ0204-0615

100

Диф.автомат АД2P 2Р С32 300мА 6кА тип АС TDM

SQ0204-0616

300

Диф.автомат АД2P 2Р С40 100мА 6кА тип АС TDM

SQ0204-0618

40

100

Диф.автомат АД2P 2Р С40 300мА 6кА тип АС TDM

SQ0204-0620

300

Диф.автомат АД2P 2Р С50 30мА 6кА тип АС TDM

SQ0204-0621

50

30

Диф.автомат АД2P 2Р С50 100мА 6кА тип АС TDM

SQ0204-0622

100

Диф.автомат АД2P 2Р С50 300мА 6кА тип АС TDM

SQ0204-0623

300

Диф.автомат АД2P 2Р С63 30мА 6кА тип АС TDM

SQ0204-0624

63

30

Диф.автомат АД2P 2Р С63 100мА 6кА тип АС TDM

SQ0204-0625

100

Диф.автомат АД2P 2Р С63 300мА 6кА тип АС TDM

SQ0204-0626

300

4-полюсные

Диф.автомат АД4P 4Р С6 30-100-300мА 6кА тип АС TDM

SQ0204-0627

6

30-100-300

Диф.автомат АД4P 4Р С10 30-100-300мА 6кА тип АС TDM

SQ0204-0628

10

Диф.автомат АД4P 4Р С16 30-100-300мА 6кА тип АС TDM

SQ0204-0629

16

Диф.автомат АД4P 4Р С20 30-100-300мА 6кА тип АС TDM

SQ0204-0630

20

Диф.автомат АД4P 4Р С25 30-100-300мА 6кА тип АС TDM

SQ0204-0631

25

Диф.автомат АД4P 4Р С32 30-100-300мА 6кА тип АС TDM

SQ0204-0632

32

Диф.автомат АД4P 4Р С40 30-100-300мА 6кА тип АС TDM

SQ0204-0633

40

Диф.автомат АД4P 4Р С50 30-100-300мА 6кА тип АС TDM

SQ0204-0634

50

Диф.автомат АД4P 4Р С63 30-100-300мА 6кА тип АС TDM

SQ0204-0635

63

Диф.автомат АД4P 4Р С80 30-100-300мА 6кА тип АС TDM

SQ0204-0636

80

Ассортимент

Упаковка

Наименование

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

АД2Р

48

12,9

43,5

24,5

19

АД4Р

24

13,9

Габаритные размеры

(мм)

АД4Р

АД2Р

Тест

Тест

1 3 5 7

2 4 6 8

IC

4

2

3

1

T

Выбор

L

N

N

N

L

N

100/30/300 мА

Положение переключателя дифференциального тока

Посередине

НАГРУЗКА

30 мА

Влево

100 мА

Вправо

300 мА

1

3

1

3

5

7

2

4

6

8

2

4

LINE

LOAD

35

АД2Р

АД4Р

70

75

75

45

45

98

82

2 полюса

4 полюса

tdme.ru

84

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Номинальная отключающая

 способность  –

максимальный ток короткого замыкания,

который аппарат способен отключить и

остаться в работоспособном состоянии.

Дифференциальный ток



– ток в

миллиамперах (мА), протекающий по телу

человека, прикоснувшегося к токоведущей

части и стоящего на токопроводящем полу. Для

защиты от поражения используют аппараты с

уставками 10 и 30 мА. Аппараты с уставкой 100 и

300 мА используют для защиты от пожаров или

как двухступенчатую селективную защиту.

Класс А

  – защищают как от синусоидальных,

так и пульсирующих дифференциальных

токов, возникающих в цепи с подключенной

электронной техникой (компьютеры,

телевизоры, DVD-плееры).

Устройство способно работать при температуре

до

-25 °С.

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ДИФФЕРЕНЦИ-

АЛЬНОГО ТОКА СЕРИЙ

АВДТ63

И

 АВДТ32

ТУ2008.

АЯКИ.641273.028ТУ

Назначение

•  Проведение тока в нормальном режиме.

•  Отключение тока при коротких замыканиях или перегрузке.

•  Отключение тока при прикосновении человека к токоведущим

частям электроустановок или протекании дифференциального

тока утечки на землю.

Применение

•  Электрооборудование жилых и офисных зданий.

•  Групповые линии, питающие розетки наружной установки.

•  Розеточные группы ванных и душевых помещений.

•  Цепи освещения подвалов и гаражей.

Материалы

•  Корпус и детали выполнены из пластика, не поддерживающего

горение.

•  Маркировка выполнена в соответствии с требованиями ГОСТ и

не подвержена истиранию в пределах срока эксплуатации.

•  Контактные группы снабжены серебряными наплавками для уве-

личения срока службы контактов.

•  В фазном полюсе на выходе дугогасительной камеры пре-

дусмотрена многослойная перфорированная омедненная



пластина для снижения температуры продуктов горения дуги

при коротких замыканиях и ограничения выброса продуктов

горения дуги в пространство щитка.

Маркировка

Номинальный ток

  – значение тока в ампе-

рах (А), который автомат способен пропускать

бесконечно долго без отключения цепи.

Номинальное напряжение

  – напряжение

переменного тока (знак ~), при котором автомат

работает в нормальных условиях.

Характеристики электромагнитного расце-

пителя

 – зона срабатывания автоматического

выключателя согласно время-токовой

характеристики отключения.

Характеристика B (срабатывание в зоне

свыше 3-5 In)

– бытовые нагрузки с низкими

пусковыми токами: электроприборы,

освещение.

Характеристика C

 (срабатывание в зоне свыше 5-10 In) – группо-

вые цепи  и бытовые нагрузки с умеренными пусковыми токами:

электроприборы, освещение, промышленное оборудование.

Преимущества

Аппарат АВДТ63 представляет

собой компактный дифферен-

циальный автомат и

сочетает в

себе функции автоматическо-

го включателя и выключателя

дифференциального тока

.

Аппарат

занимает два стан-

дартных модуля в щитке



(36 мм).

Сертификат ТР ТС

гарантия

7

лет

IP20
