МОДУЛЬНОЕ ОБОРУДОВАНИЕ
2
Номинальная отключающая способность
–
максимальный ток короткого замыкания,
который данный автомат способен отключить и
остаться в работоспособном состоянии.
Класс токоограничения
– 3 ограничивает
ток короткого замыкания в пределах 1/3
полупериода.
Возможность пломбирования
для защиты от несанкциони-
рованного доступа (заглушка
поставляется отдельно).
Назначение
• Проведение тока в нормальном режиме.
• Защита сетей от перегрузок и короткого замыкания.
Применение
• Вводно-распределительные устройства жилых и обществен-
ных зданий.

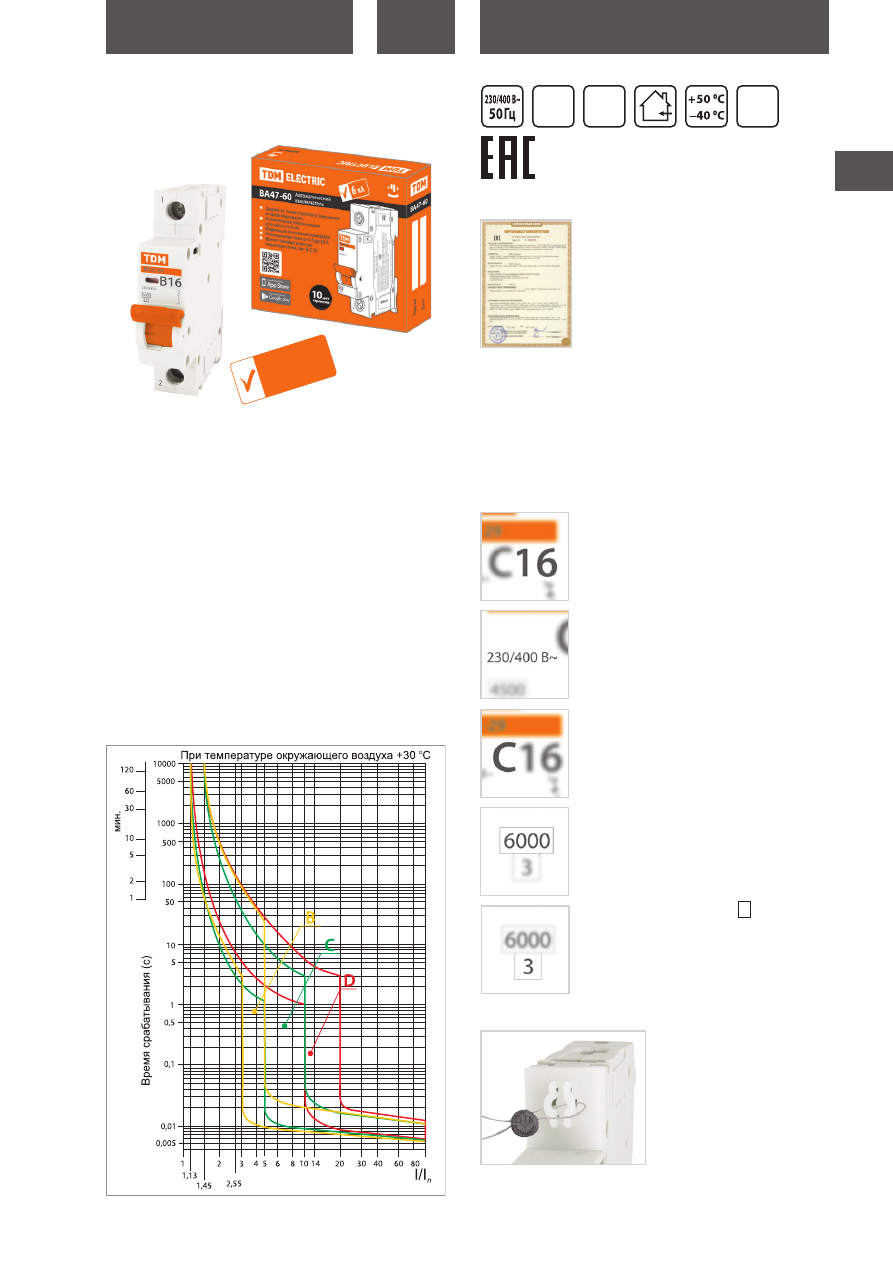

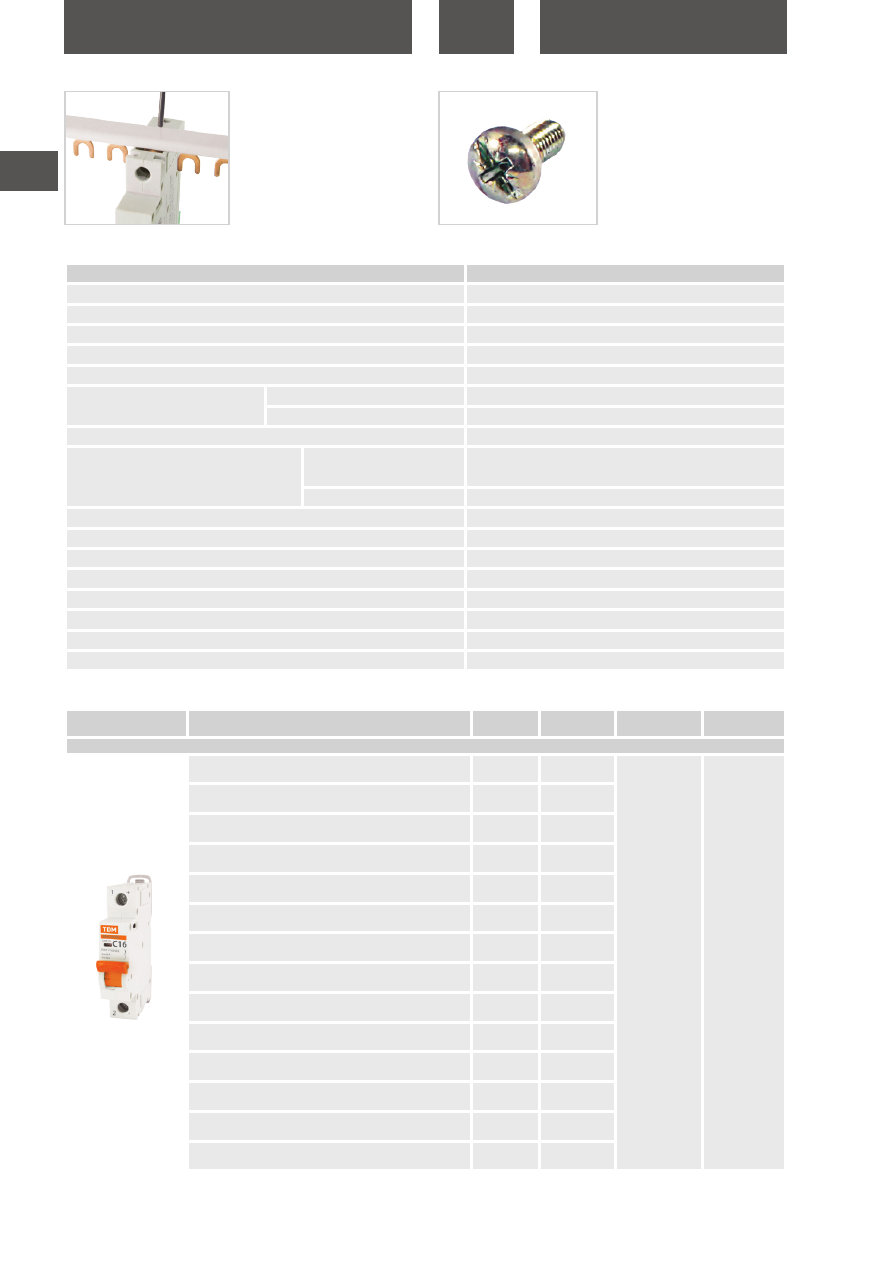

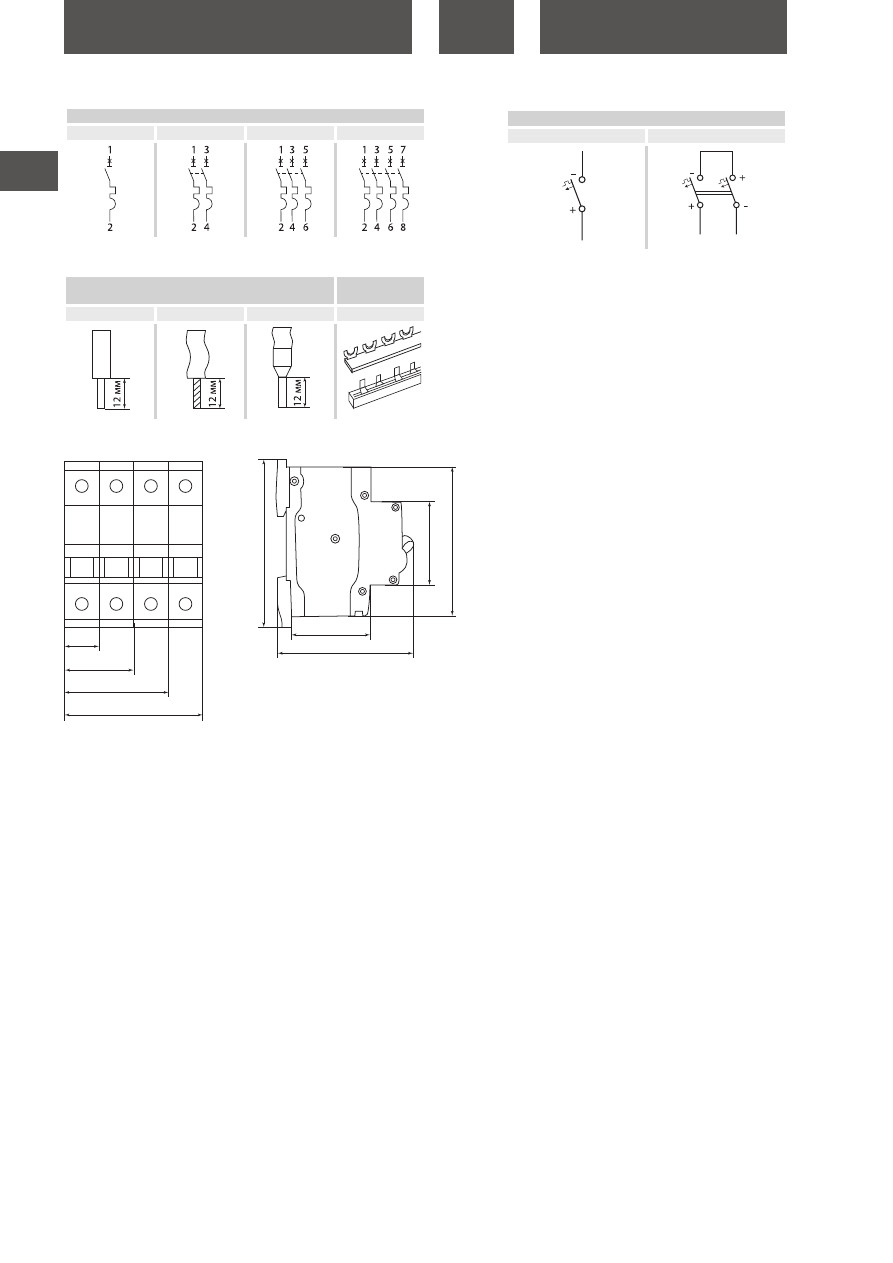

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ СЕРИИ
ВА47-60 6 кА
ТУ2008.
АЯКИ.641235.003ТУ
Маркировка
Номинальный ток
– значение тока в ампе-
рах (А), который автомат способен пропускать
бесконечно долго без отключения цепи.
Номинальное напряжение
– напряжение
переменного тока (знак ~), при котором автомат
работает в нормальных условиях.
Характеристики электромагнитного расце-
пителя
– зона срабатывания автоматического
выключателя согласно время-токовой
характеристики отключения.
Преимущества
Сертификат ТР ТС
гарантия
10
лет
IP20
6 кА

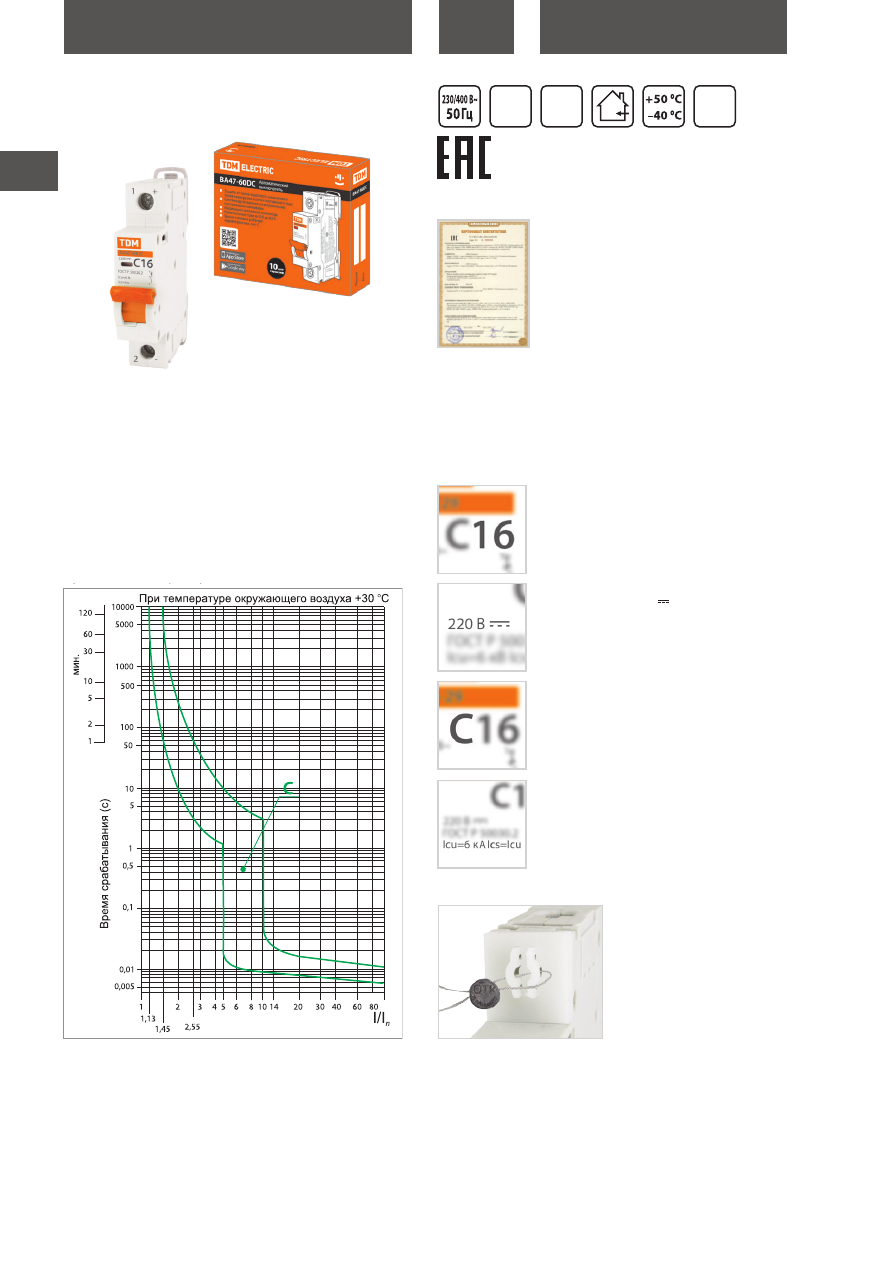

Время-токовые характеристики отключения
Выбор время-токовой характеристики отключения в зависимости
от нагрузки:
•
Характеристика B
(срабатывание в зоне свыше 3-5 In) – быто-
вые нагрузки с низкими пусковыми токами: электроприборы,
освещение.
•
Характеристика C
(срабатывание в зоне свыше 5-10 In) – груп-
повые цепи и бытовые нагрузки с умеренными пусковыми
токами: электроприборы, освещение, промышленное обору-
дование.
•
Характеристика D
(срабатывание в зоне свыше 10-20 In) –
групповые цепи и нагрузки с высокими пусковыми токами:
приборы и оборудование с асинхронными двигателями с пря-
мым включением (подъемные механизмы, насосы, промыш-
ленные вентиляторы).
Материалы
• Корпус и детали выполнены из пластика, не поддерживающего
горение.
• Маркировка выполнена в соответствии с требованиями ГОСТ и
не подвержена истиранию в течение всего срока эксплуатации.
ОТКЛЮ
ЧАЮЩ
АЯ
СПОСОБ
НОСТЬ
6 кА
tdme.ru
54
МОДУЛЬНОЕ ОБОРУДОВАНИЕ
2

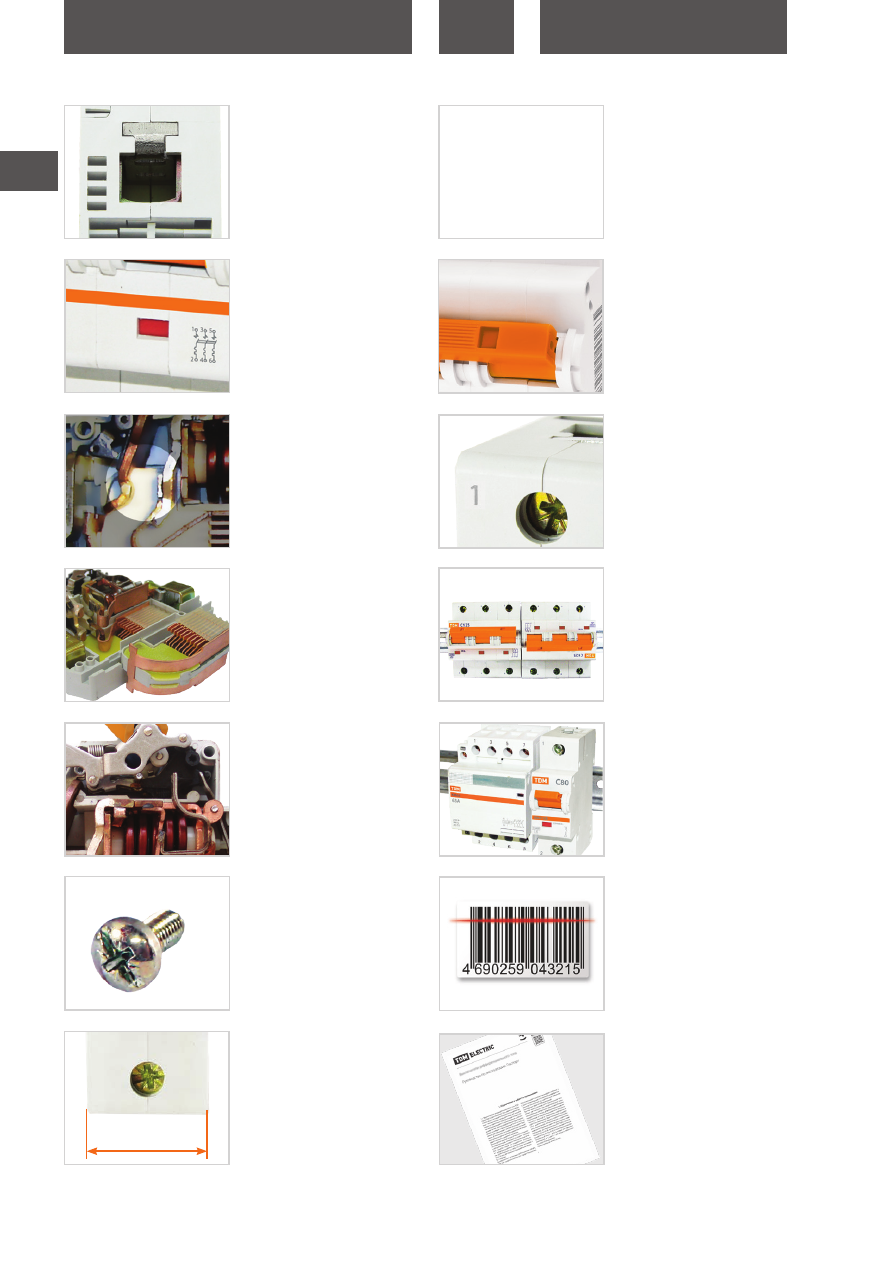

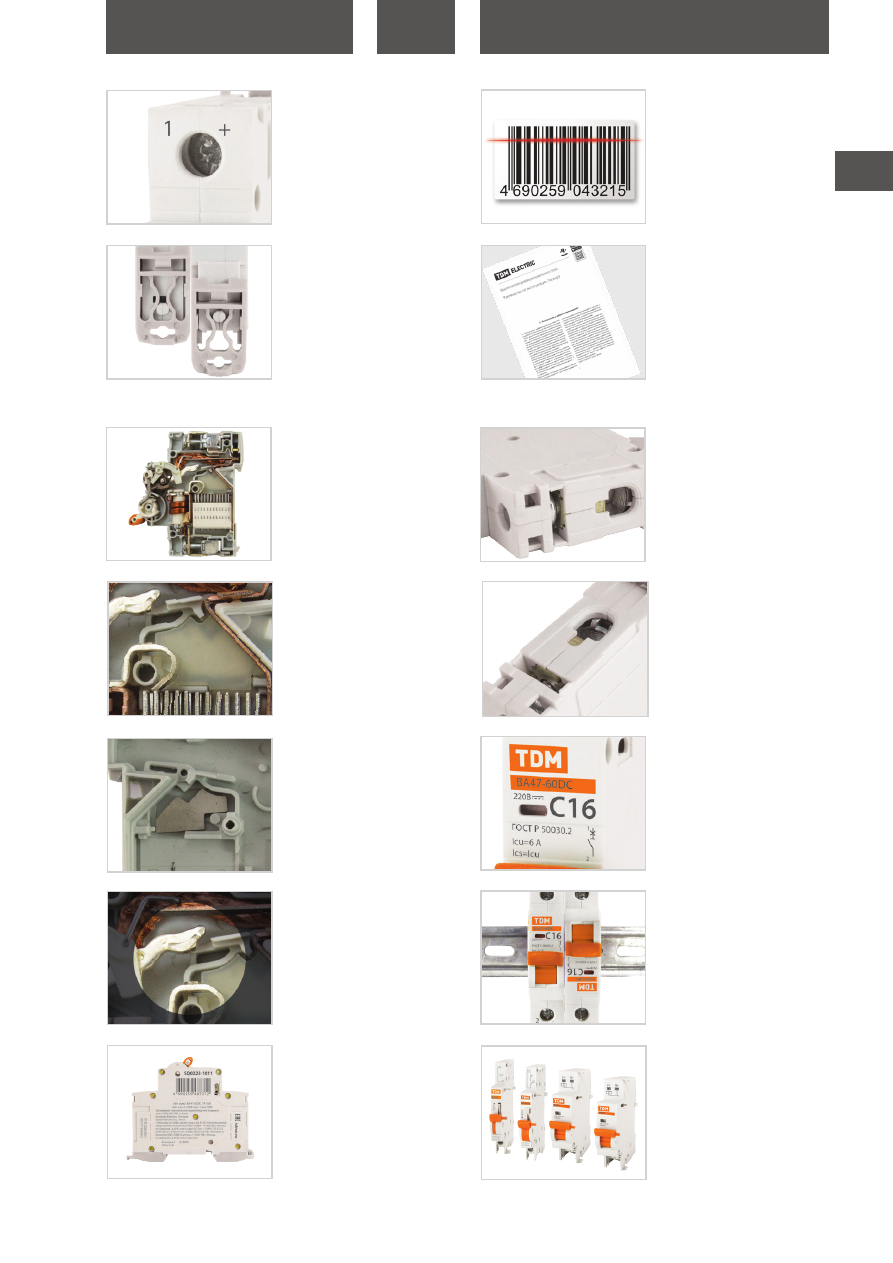

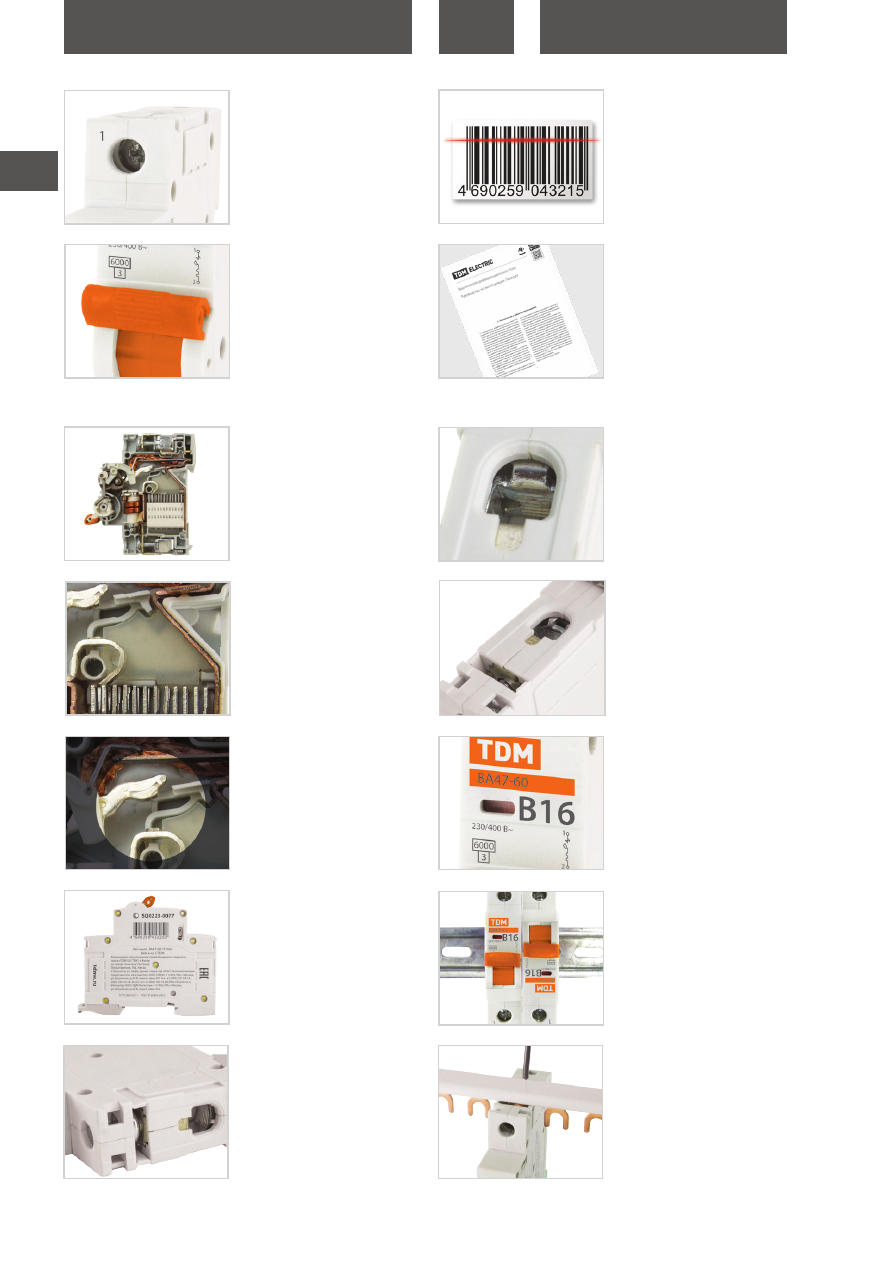

Наличие семи заклепок
позво-
ляет усилить конструкцию аппа-
рата и предотвратить деформа-
цию корпуса при затягивании
клеммных винтов.

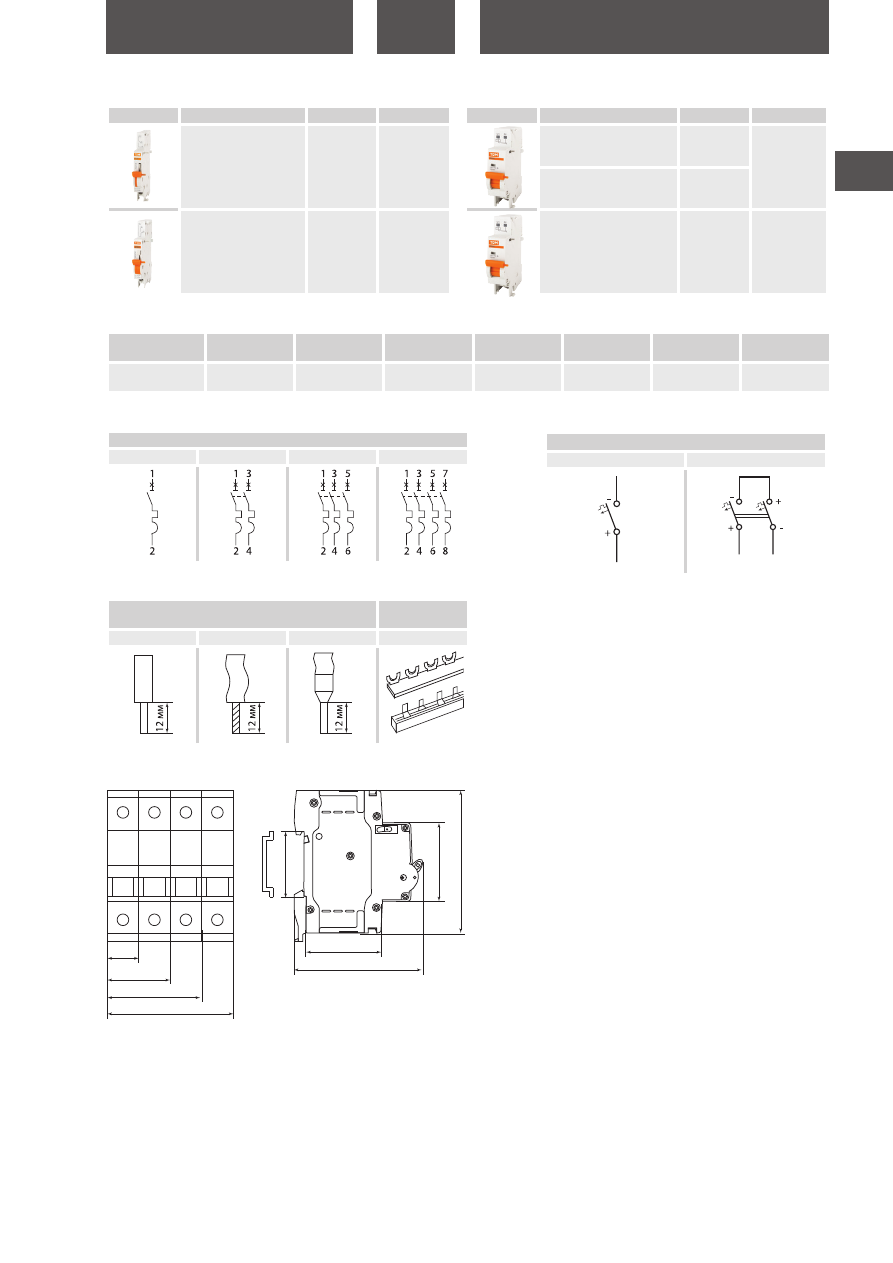

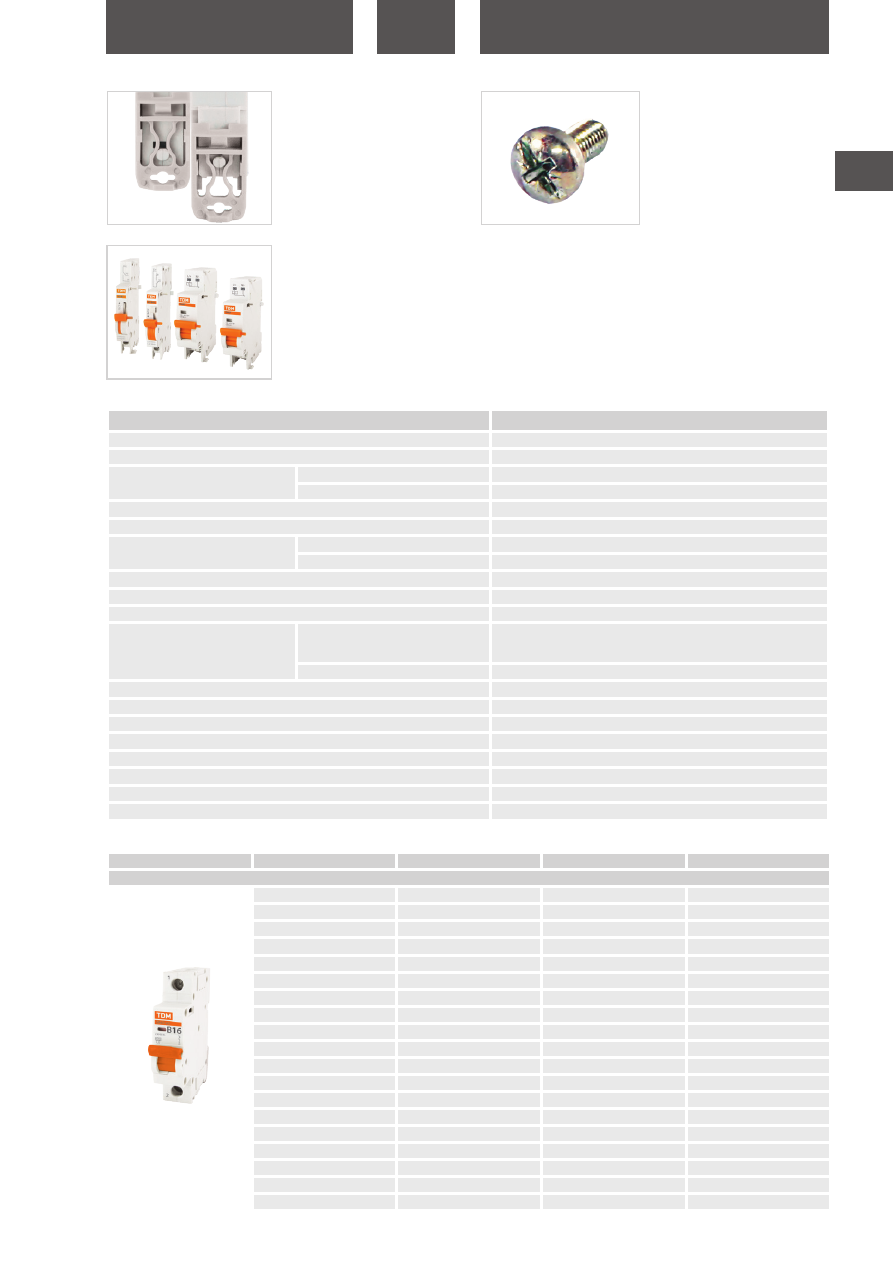

Выключатели ВА47-29
могут
устанавливаться в любом
положении
без изменения их
номинальных характеристик.
Подвод питающей линии может
производиться как через верх-
ние, так и через нижние клеммы
без нарушения работоспособно-
сти автомата.
На лицевой панели располо-
жен
механический индикатор
положения контактов
(включе-
но/отключено).
Эргономичная рукоятка
управ-
ления, исключающая соскальзы-
вание пальцев.
Штрихкод и артикул
на каждом
виде упаковки делают продукт
максимально приспособленным
к требованиям автоматизиро-
ванного складского хранения и
розничной торговли.
Клеммные зажимы
автомата
промаркированы, что позволяет
избежать ошибок при монтаже.
Контактные группы
снабжены
серебряными вставками
для
увеличения износоустойчивости
и снижения переходного сопро-
тивления и тепловых потерь.
Насечки на контактных зажи-
мах
предотвращают перегрев
и оплавление проводов за счет
более плотного и большего по
площади контакта.
Геометрия боковых поверхно-
стей
изделия разработана для
улучшения теплового режима
работы.
Конструкция клеммных зажи-
мов
позволяет исключить слу-
чайное прикосновение к токове-
дущим частям.
Подробное руководство
по
эксплуатации
позволяет легко
установить автомат даже начина-
ющему монтажнику.
Конструкция
Конструкция выключателя
пред-
усматривает два типа защиты от
перегрузки и короткого замыка-
ния, что существенно повышает
защищенность распределитель-
ных и групповых цепей.
Антипригарная пластина
защи-
щает корпус аппарата от прого-
рания при коротких замыканиях.
Наличие
двойного одновре-
менного подключения шины
и проводника с обеих сторон
значительно расширяет диапа-
зон возможных схемных реше-
ний.
