МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Номинальная отключающая способность

 –

максимальный ток короткого замыкания,

который данный автомат способен отключить и

остаться в работоспособном состоянии.

Класс токоограничения

 – 3 ограничивает

ток короткого замыкания в пределах 1/3

полупериода.

Возможность пломбирования



для защиты от несанкциони-

рованного доступа (заглушка

поставляется отдельно).

Назначение

•  Проведение тока в нормальном режиме.

•  Отключение тока при коротких замыканиях или перегрузке.

•  Оперативное включение и выключение электрических цепей.

Применение

•  Вводно-распределительные устройства жилых и обществен-

ных зданий.

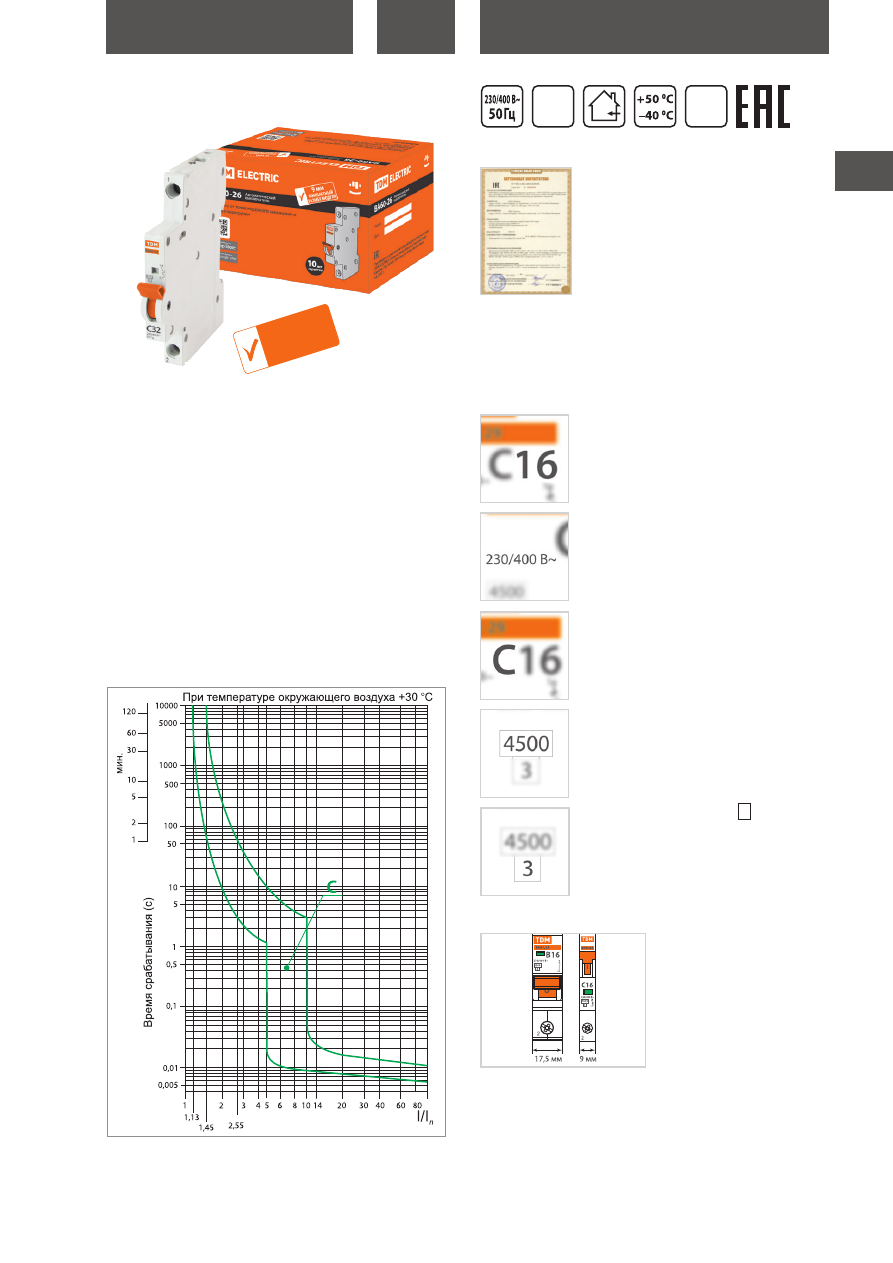

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ СЕРИИ

ВА47-29

ТУ2008.

АЯКИ.641235.003ТУ

Маркировка

Номинальный ток

 – значение тока в

амперах (А), который автомат способен пропу-

скать бесконечно долго без отключения цепи.

Номинальное напряжение

 – напряжение

переменного тока (знак ~), при котором автомат

работает в нормальных условиях.

Характеристики электромагнитного расце-

пителя

 – зона срабатывания автоматического

выключателя согласно время-токовой

характеристики отключения.

Преимущества

Сертификат ТР ТС

гарантия

10

лет

IP20

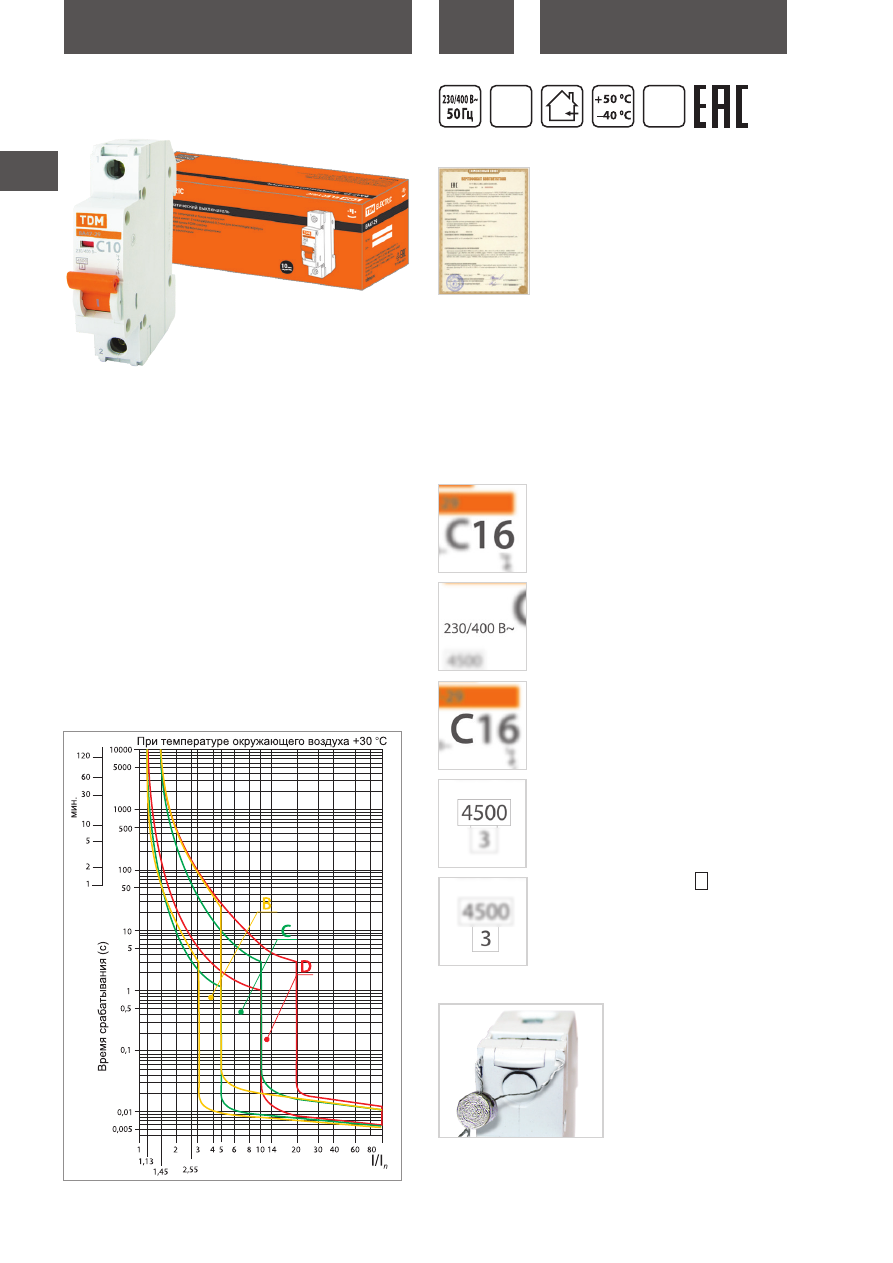

Время-токовые характеристики отключения

Выбор время-токовой характеристики отключения в зависимости

от нагрузки:

•

Характеристика B

 (срабатывание в зоне свыше 3-5 In) – быто-

вые нагрузки с низкими пусковыми токами: электроприборы,

освещение.

•

Характеристика C

 (срабатывание в зоне свыше 5-10 In) – груп-

повые цепи   и бытовые нагрузки с умеренными пусковыми

токами: электроприборы, освещение, промышленное обору-

дование.

•

Характеристика D

 (срабатывание в зоне свыше 10-20 In) –

групповые цепи и нагрузки с высокими пусковыми токами: при-

боры и оборудование с асинхронными двигателями с прямым

включением (подъемные механизмы, насосы, промышленные

вентиляторы).

Материалы

•  Корпус и детали выполнены из пластика, не поддерживающего

горение.

•  Маркировка выполнена в соответствии с требованиями ГОСТ и

не подвержена истиранию в пределах срока эксплуатации.

39

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

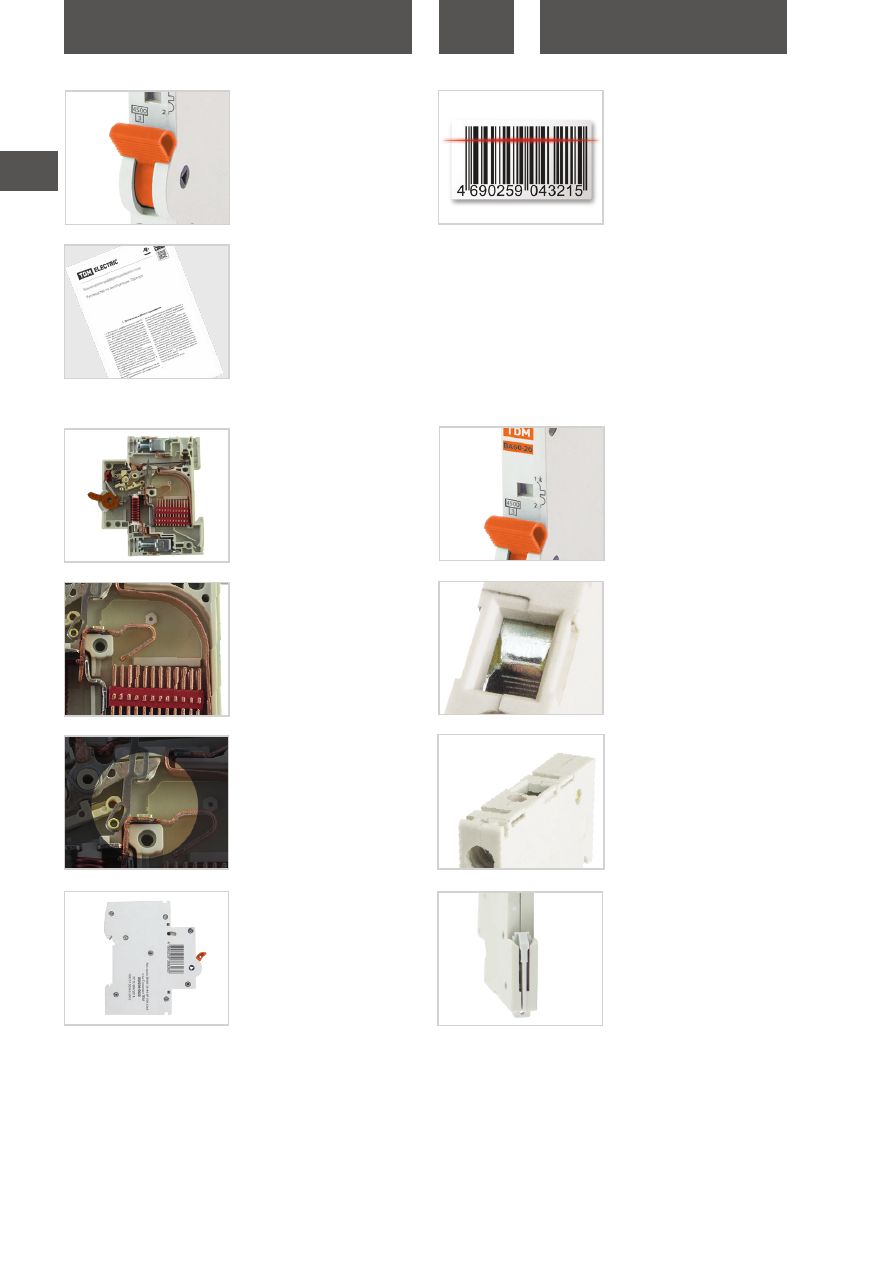

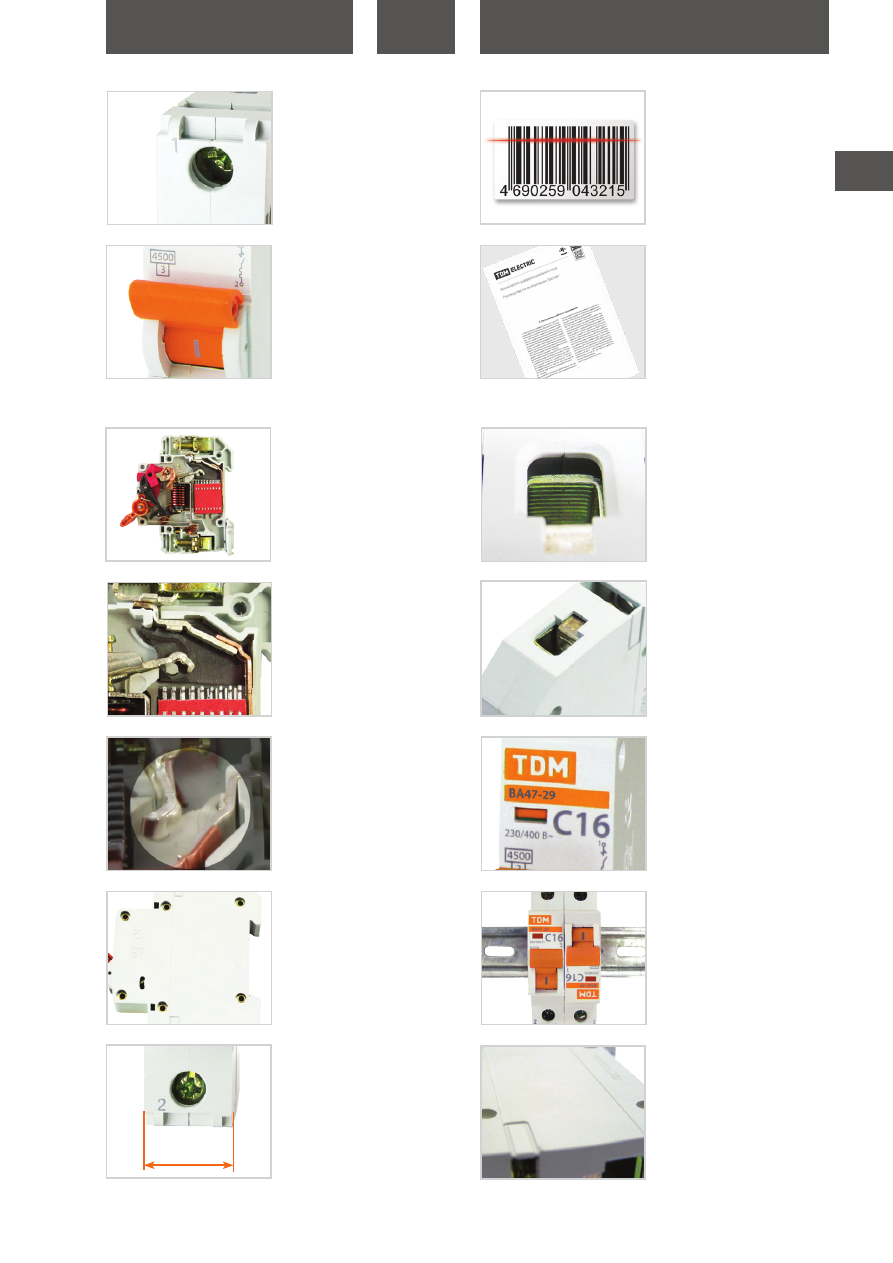

Выключатели ВА47-29

могут

устанавливаться в любом

положении

 без изменения их

номинальных характеристик.

Подвод питающей линии может

производиться как через верх-

ние, так и через нижние клеммы

без нарушения работоспособно-

сти автомата.

На лицевой панели располо-

жен

механический индикатор

положения контактов

 (включе-

но/отключено).

Эргономичная рукоятка

 управ-

ления, исключающая соскальзы-

вание пальцев.

Штрихкод и артикул

 на каждом

виде упаковки делают продукт

максимально приспособленным

к требованиям автоматизиро-

ванного складского хранения и

розничной торговли.

Клеммные зажимы

 автомата

промаркированы, что позволяет

избежать ошибок при монтаже.

Ширина модуля составляет

17,5 мм.

 Это позволяет устанав-

ливать автоматы в щитки, рассчи-

танные как на ширину модуля 18

мм, так и на 17,5 мм.

Наличие шести заклепок



позволяет усилить конструк-

цию аппарата и предотвратить

деформацию корпуса при затяги-

вании клеммных винтов.

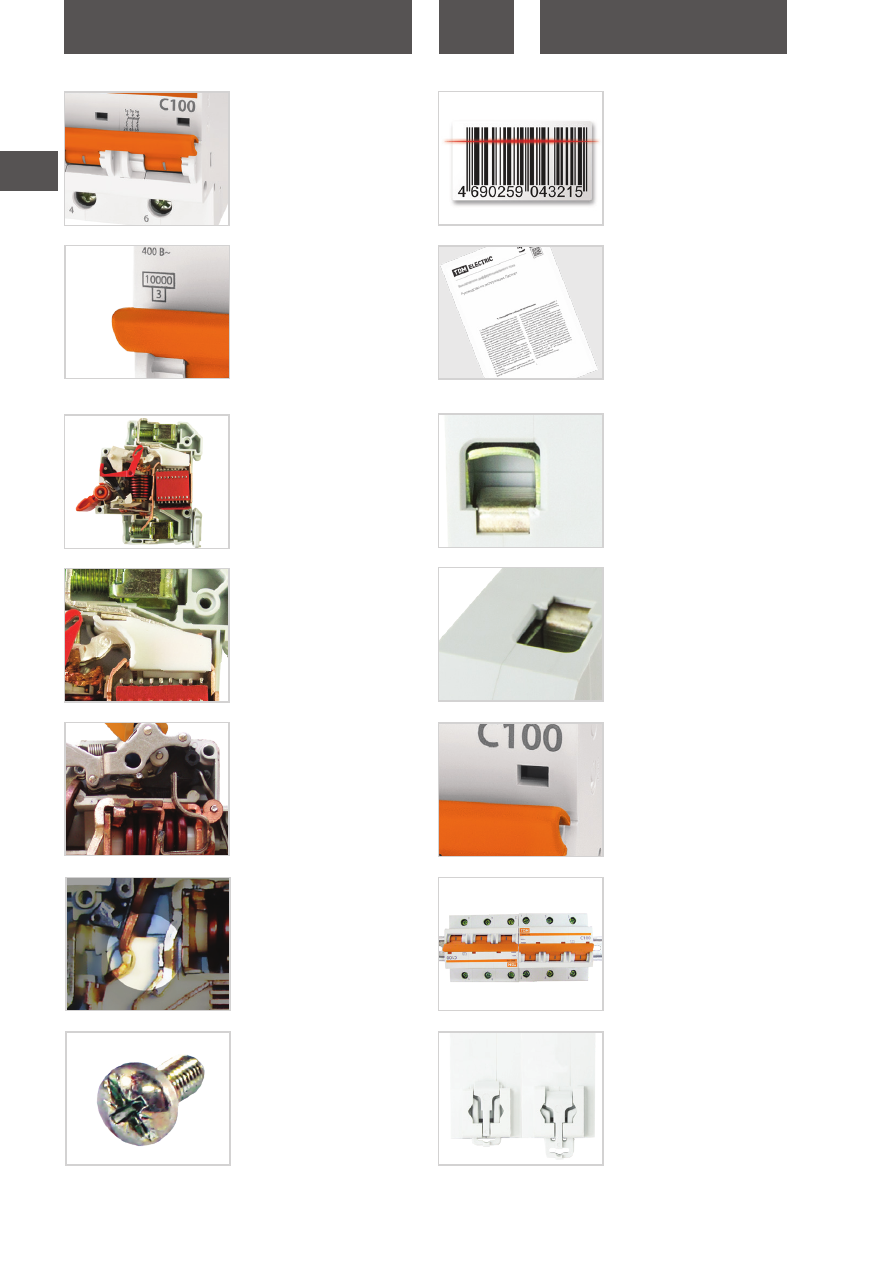

Контактные группы

снабжены

серебряными вставками

 для

увеличения износоустойчивости

и снижения переходного сопро-

тивления и тепловых потерь.

Насечки на контактных зажи-

мах

 предотвращают перегрев

и оплавление проводов за счет

более плотного и большего по

площади контакта.

Геометрия боковых поверхно-

стей

 изделия разработана для

улучшения теплового режима

работы.

Конструкция клеммных зажи-

мов

 позволяет исключить слу-

чайное прикосновение к токове-

дущим частям.

Подробное  руководство



по

эксплуатации

 позволяет легко

установить автомат даже начина-

ющему монтажнику.

17,5  мм

17,5  мм

Конструкция

Конструкция выключателя

предусматривает два типа защи-

ты от перегрузки и короткого

замыкания, что существенно

повышает защищенность рас-

пределительных и групповых

цепей.

Антипригарная пластина

 защи-

щает корпус аппарата от прого-

рания при коротких замыканиях.

tdme.ru

40

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

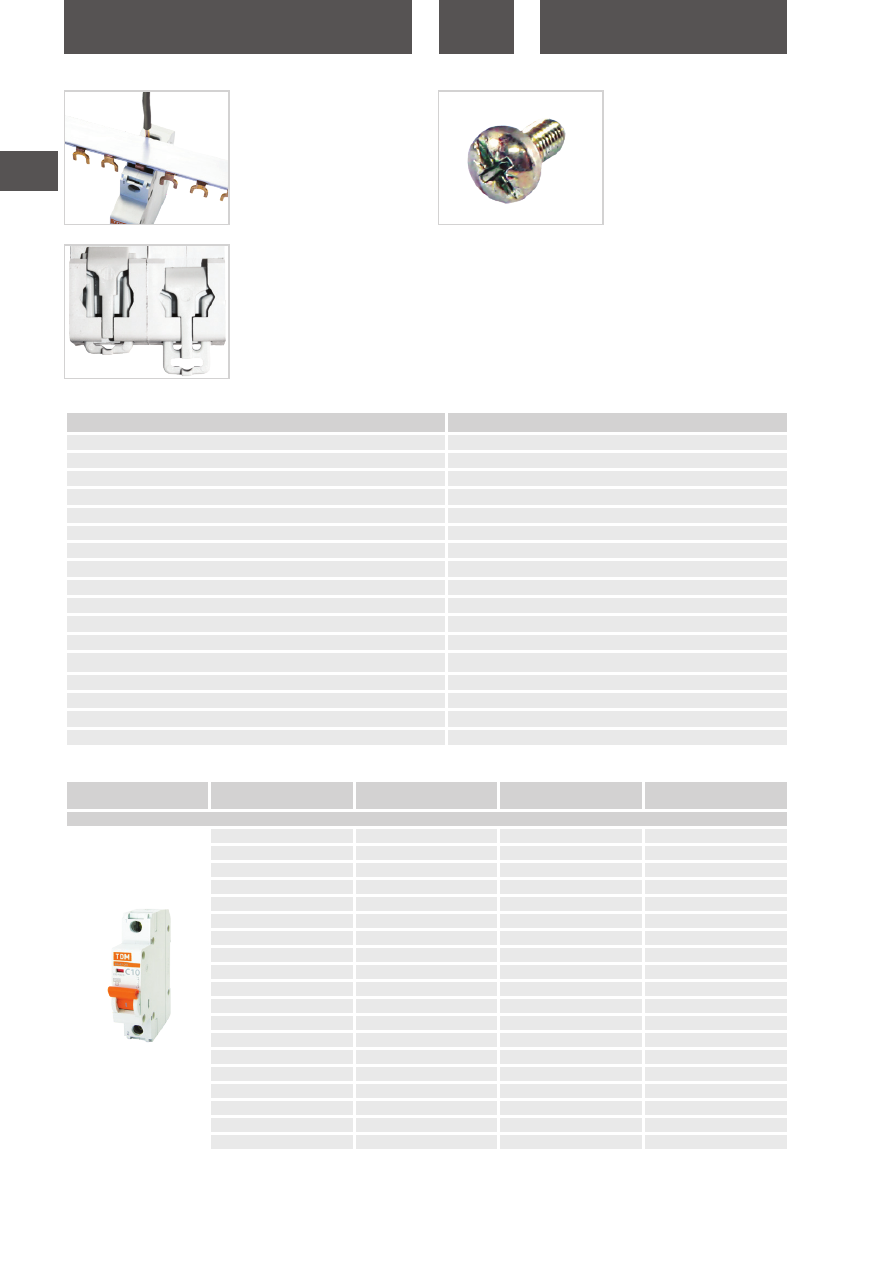

Универсальная головка уси-

ленного винта

 клеммного

зажима позволяет использовать

как крестовую, так и шлицевую

отвертки. Это обеспечивает

необходимое усилие при затяж-

ке.

Защелка на DIN-рейку

с фик-

сацией упрощает монтаж



и демонтаж аппарата.

Наличие

двойного одновре-

менного подключения шины

и проводника

 значительно рас-

ширяет диапазон возможных

схемных решений.

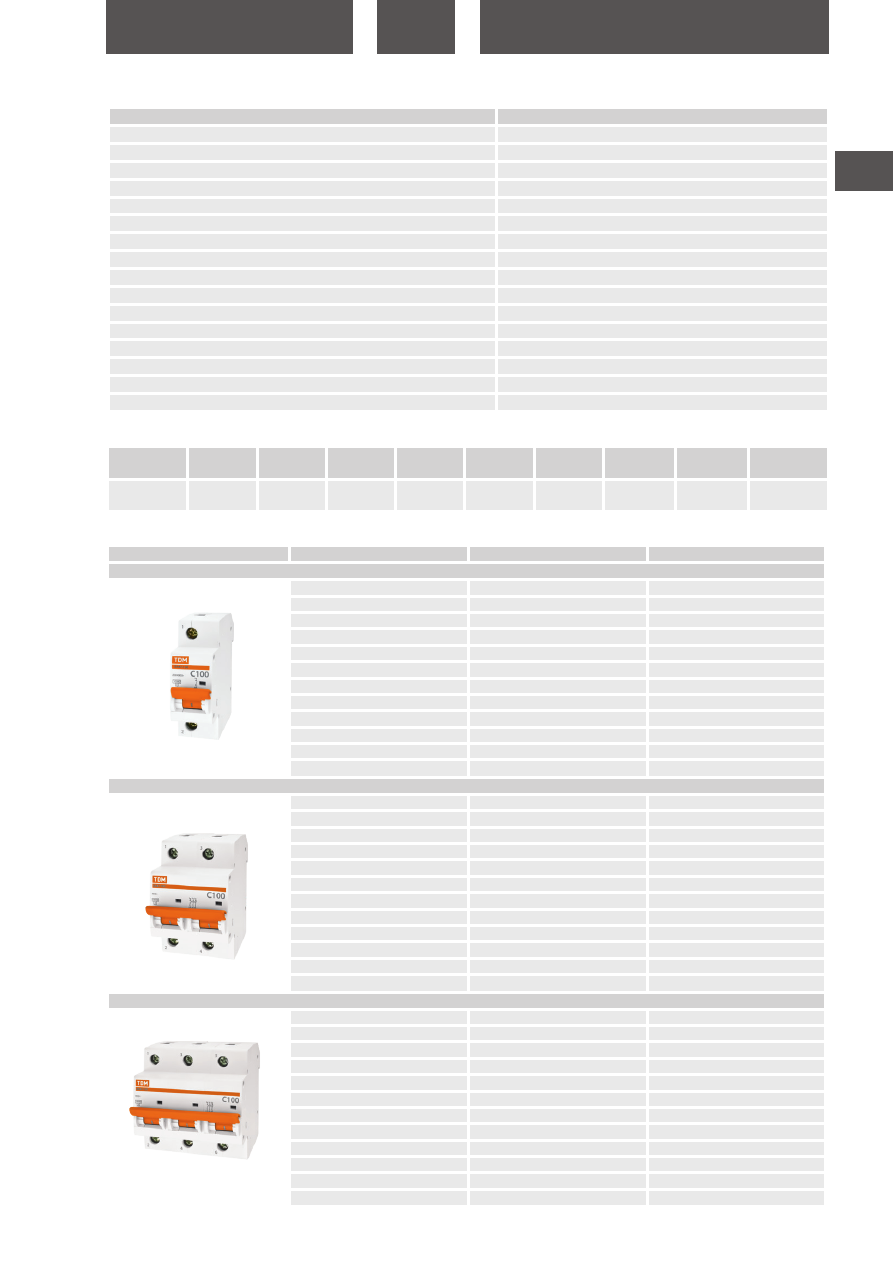

Технические характеристики

Наименование параметра

Значение

Соответствие стандартам

ТР ТС 004-2011, ГОСТ Р 50345-2010

Номинальное напряжение частотой 50 Гц, В

230/400

Номинальный ток, А

0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25; 32; 40; 50; 63

Номинальное импульсное выдерживаемое напряжение Uimp, кВ 4

4

Номинальная отключающая способность, А

4500

Напряжение постоянного тока, В/полюс

48

Характеристики срабатывания электромагнитного расцепителя

В, С, D

Количество полюсов

1, 2, 3, 4

Условия эксплуатации

УХЛ4

Степень защиты выключателя

IP20

Электрическая износостойкость, циклов В/О, не менее

6000

Механическая износостойкость, циклов В/О, не менее

20 000

Максимальное сечение провода, присоединяемого к контактным зажимам, мм2

25

Наличие драгоценных металлов (серебро), г/полюс

от 0,15 до 0,22

Масса 1 полюса, кг

0,11

Диапазон рабочих температур, °С

от –40 до +50

Момент затяжки, Н*м

2,5

Ассортимент


Номинальный ток, А

Характеристика B

Характеристика С

Характеристика D

1-полюсные

0,5

–

SQ0206-0081

–

1

SQ0206-0001

SQ0206-0065

SQ0206-0132

1,6

–

SQ0206-0082

–

2

SQ0206-0002

SQ0206-0066

SQ0206-0133

2,5

–

SQ0206-0083

–

3

SQ0206-0003

SQ0206-0067

SQ0206-0134

4

SQ0206-0004

SQ0206-0068

SQ0206-0135

5

SQ0206-0005

SQ0206-0069

SQ0206-0136

6

SQ0206-0006

SQ0206-0070

SQ0206-0137

8

SQ0206-0007

SQ0206-0071

SQ0206-0138

10

SQ0206-0008

SQ0206-0072

SQ0206-0139

13

SQ0206-0009

SQ0206-0073

SQ0206-0140

16

SQ0206-0010

SQ0206-0074

SQ0206-0141

20

SQ0206-0011

SQ0206-0075

SQ0206-0142

25

SQ0206-0012

SQ0206-0076

SQ0206-0143

32

SQ0206-0013

SQ0206-0077

SQ0206-0144

40

SQ0206-0014

SQ0206-0078

SQ0206-0145

50

SQ0206-0015

SQ0206-0079

SQ0206-0146

63

SQ0206-0016

SQ0206-0080

SQ0206-0147

41

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Количество

полюсов

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

1Р

12

1,38

120

12

440

240

185

2Р

6

60

3Р

4

40

4Р

3

30


Номинальный ток, А

Характеристика B

Характеристика С

Характеристика D

2-полюсные

1

SQ0206-0017

SQ0206-0084

SQ0206-0148

2

SQ0206-0018

SQ0206-0085

SQ0206-0149

3

SQ0206-0019

SQ0206-0086

SQ0206-0150

4

SQ0206-0020

SQ0206-0087

SQ0206-0151

5

SQ0206-0021

SQ0206-0088

SQ0206-0152

6

SQ0206-0022

SQ0206-0089

SQ0206-0153

8

SQ0206-0023

SQ0206-0090

SQ0206-0154

10

SQ0206-0024

SQ0206-0091

SQ0206-0155

13

SQ0206-0025

SQ0206-0092

SQ0206-0156

16

SQ0206-0026

SQ0206-0093

SQ0206-0157

20

SQ0206-0027

SQ0206-0094

SQ0206-0158

25

SQ0206-0028

SQ0206-0095

SQ0206-0159

32

SQ0206-0029

SQ0206-0096

SQ0206-0160

40

SQ0206-0030

SQ0206-0097

SQ0206-0161

50

SQ0206-0031

SQ0206-0098

SQ0206-0162

63

SQ0206-0032

SQ0206-0099

SQ0206-0163

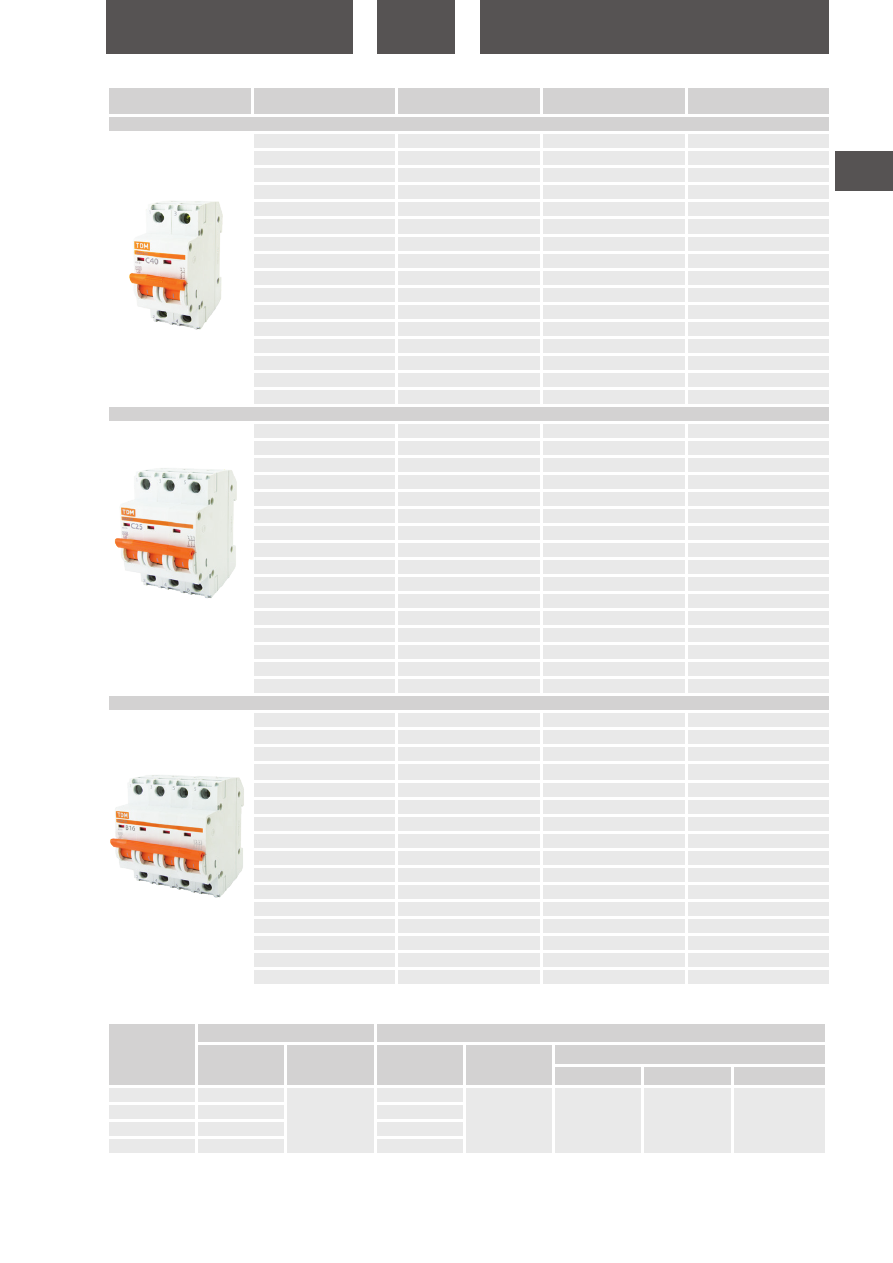

3-полюсные

1

SQ0206-0033

SQ0206-0100

SQ0206-0164

2

SQ0206-0034

SQ0206-0101

SQ0206-0165

3

SQ0206-0035

SQ0206-0102

SQ0206-0166

4

SQ0206-0036

SQ0206-0103

SQ0206-0167

5

SQ0206-0037

SQ0206-0104

SQ0206-0168

6

SQ0206-0038

SQ0206-0105

SQ0206-0169

8

SQ0206-0039

SQ0206-0106

SQ0206-0170

10

SQ0206-0040

SQ0206-0107

SQ0206-0171

13

SQ0206-0041

SQ0206-0108

SQ0206-0172

16

SQ0206-0042

SQ0206-0109

SQ0206-0173

20

SQ0206-0043

SQ0206-0110

SQ0206-0174

25

SQ0206-0044

SQ0206-0111

SQ0206-0175

32

SQ0206-0045

SQ0206-0112

SQ0206-0176

40

SQ0206-0046

SQ0206-0113

SQ0206-0177

50

SQ0206-0047

SQ0206-0114

SQ0206-0178

63

SQ0206-0048

SQ0206-0115

SQ0206-0179

4-полюсные

1

SQ0206-0049

SQ0206-0116

SQ0206-0180

2

SQ0206-0050

SQ0206-0117

SQ0206-0181

3

SQ0206-0051

SQ0206-0118

SQ0206-0182

4

SQ0206-0052

SQ0206-0119

SQ0206-0183

5

SQ0206-0053

SQ0206-0120

SQ0206-0184

6

SQ0206-0054

SQ0206-0121

SQ0206-0185

8

SQ0206-0055

SQ0206-0122

SQ0206-0186

10

SQ0206-0056

SQ0206-0123

SQ0206-0187

13

SQ0206-0057

SQ0206-0124

SQ0206-0188

16

SQ0206-0058

SQ0206-0125

SQ0206-0189

20

SQ0206-0059

SQ0206-0126

SQ0206-0190

25

SQ0206-0060

SQ0206-0127

SQ0206-0191

32

SQ0206-0061

SQ0206-0128

SQ0206-0192

40

SQ0206-0062

SQ0206-0129

SQ0206-0193

50

SQ0206-0063

SQ0206-0130

SQ0206-0194

63

SQ0206-0064

SQ0206-0131

SQ0206-0195

Упаковка

tdme.ru

42

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

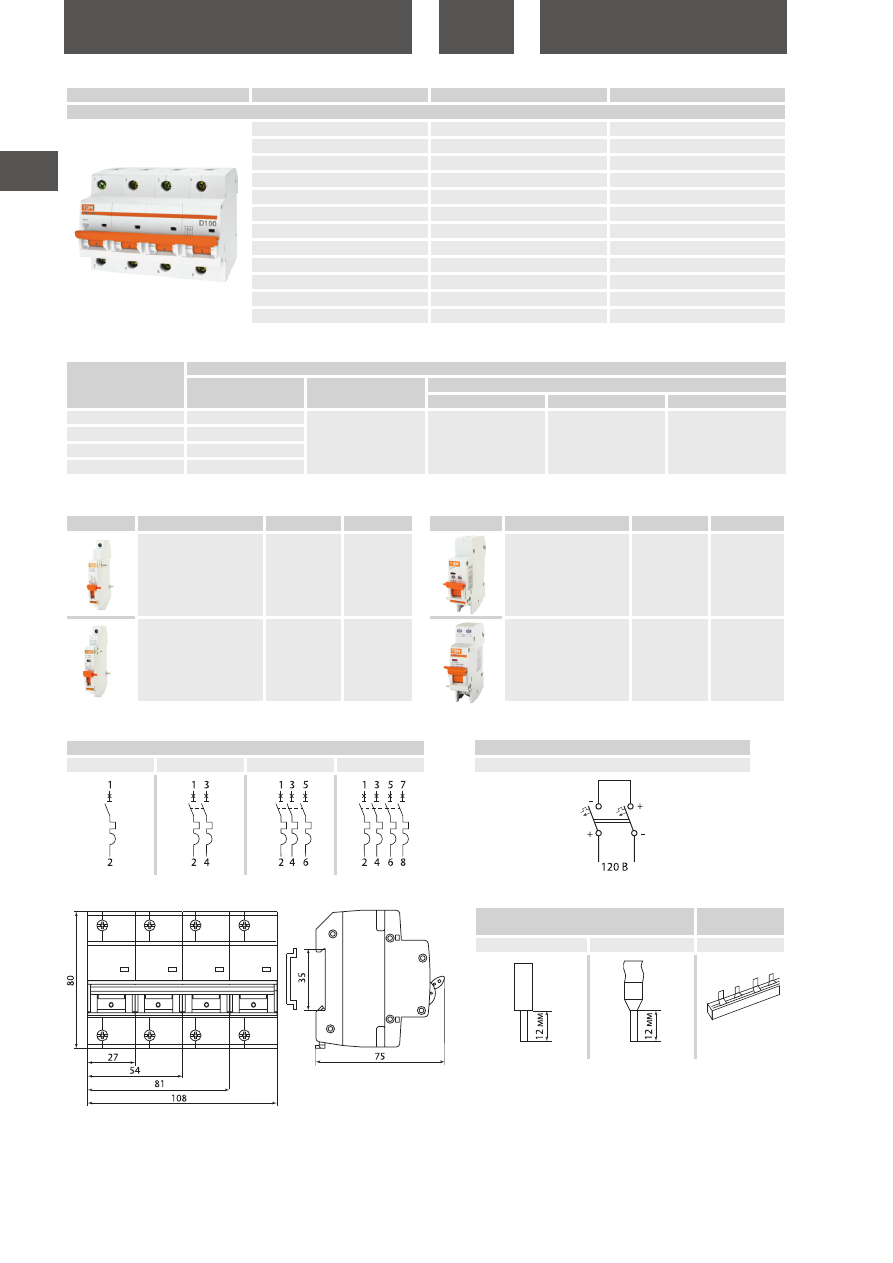

Количество полюсов

2Р

Габаритные размеры

(мм)

Количество полюсов

1Р

2Р

3Р

4Р

Проводник

Шина

соединительная

Жесткий

Гибкий

С наконечником

«PIN» и «FORK»

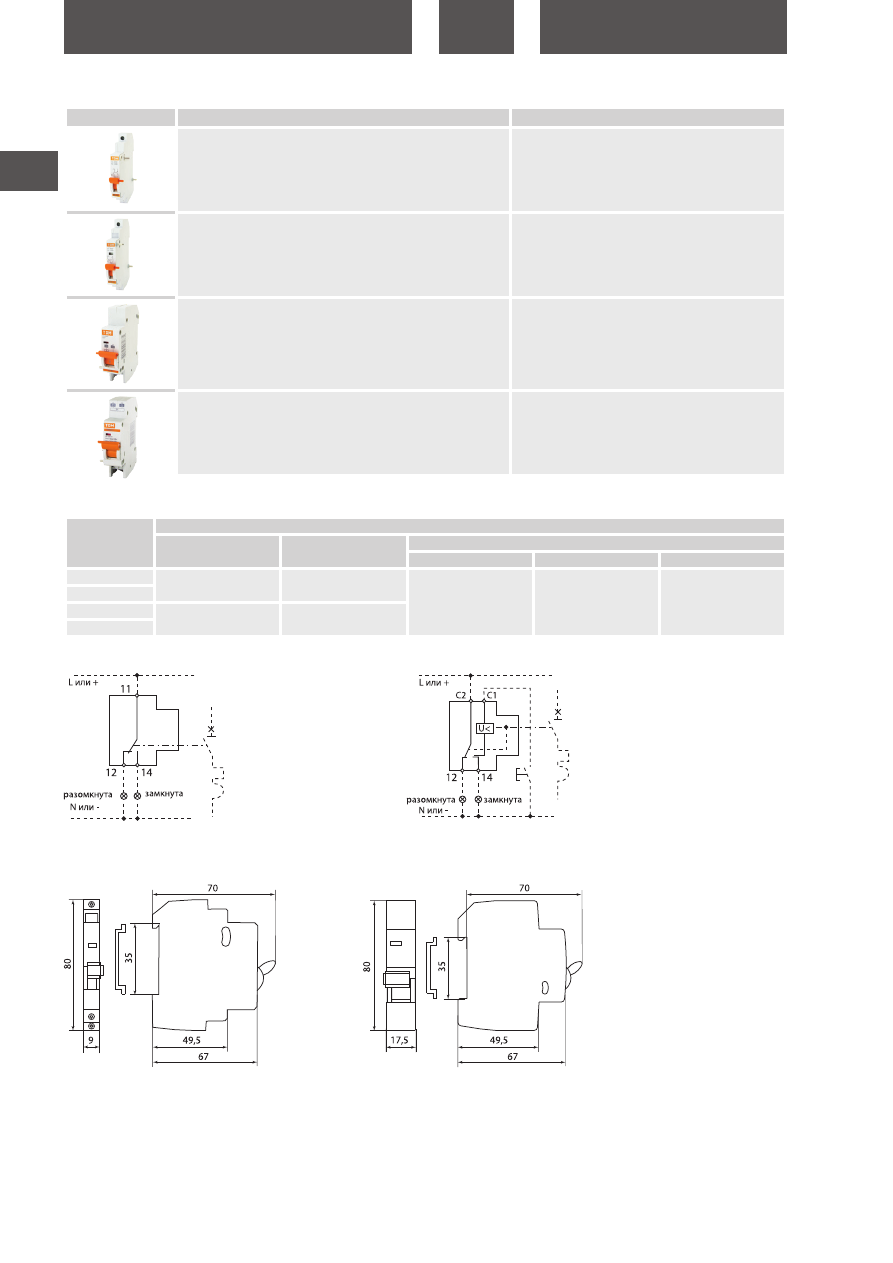

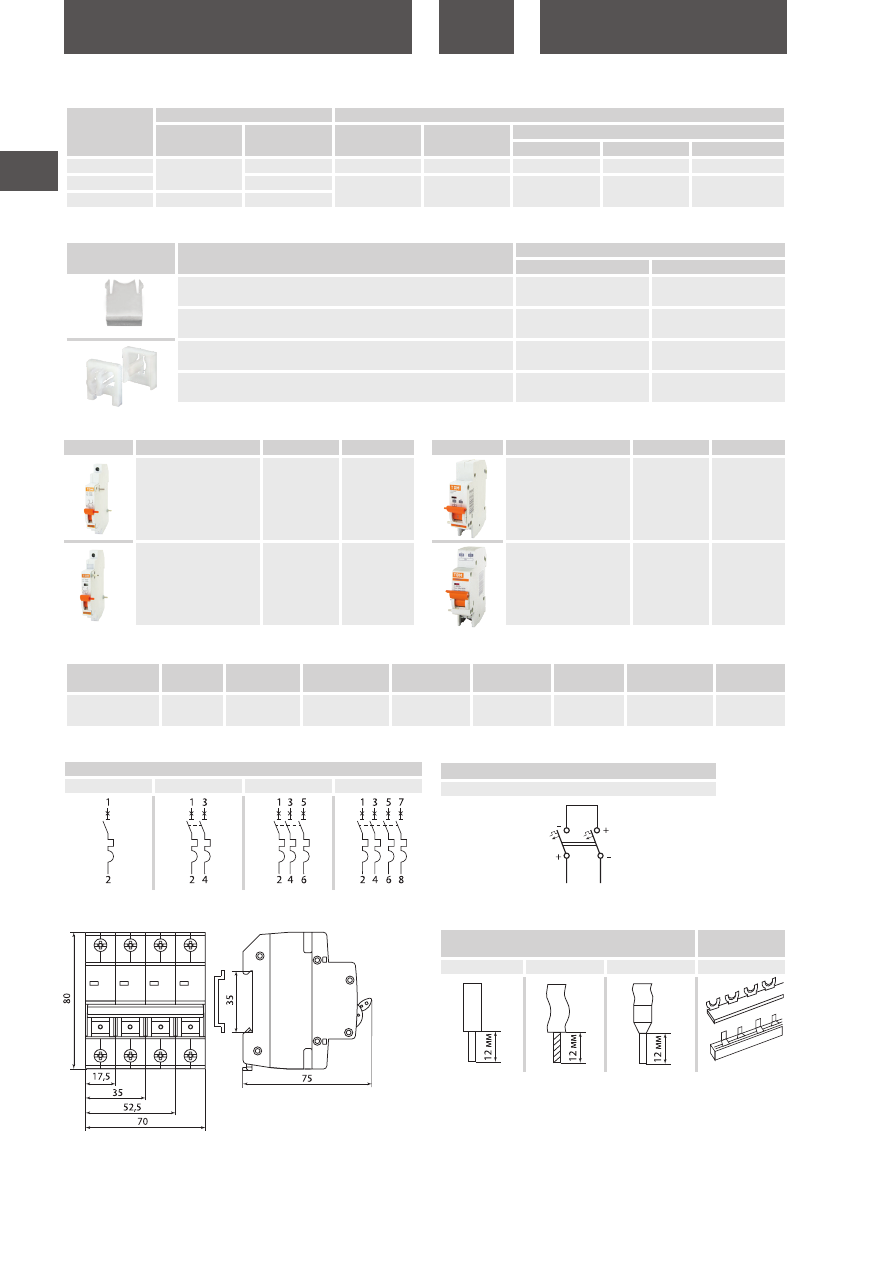

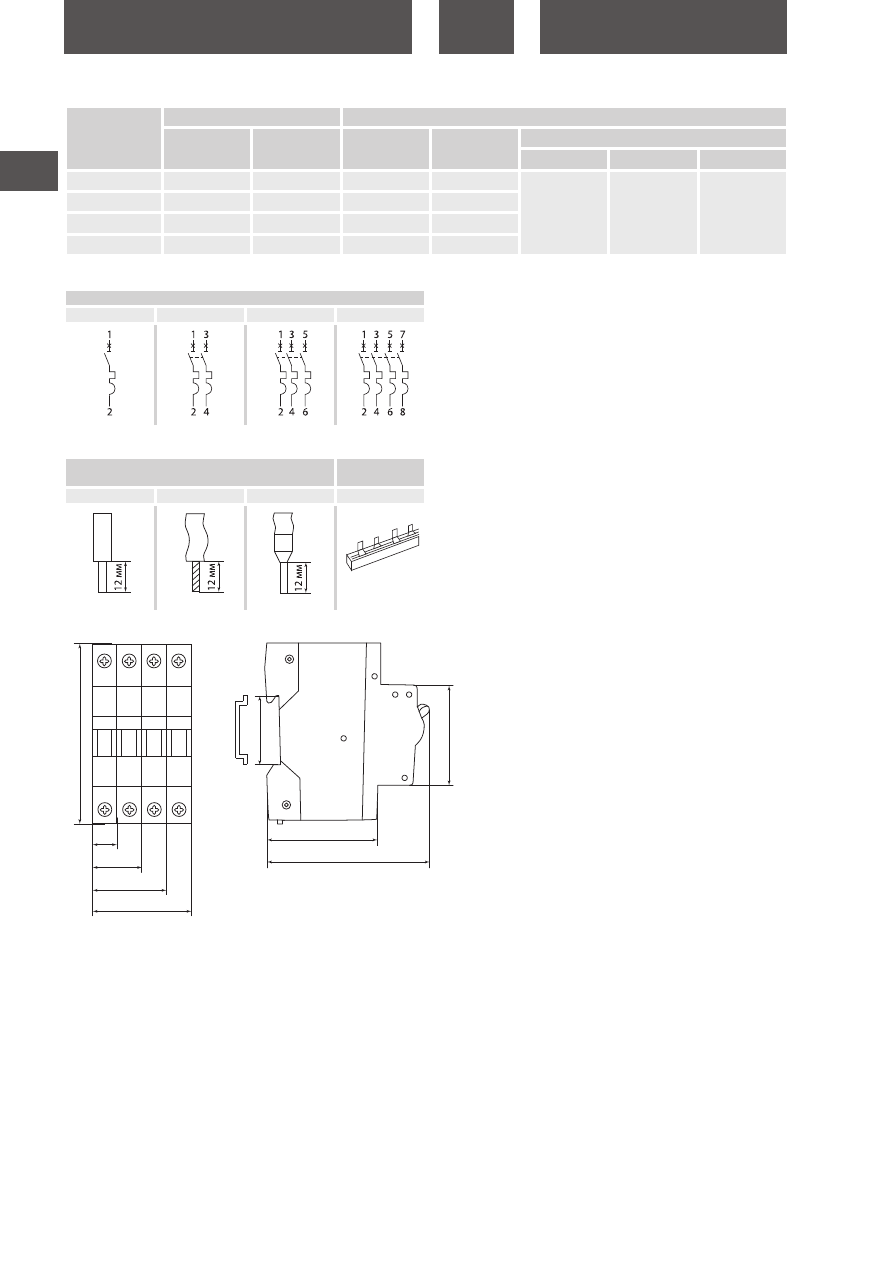

Типовые схемы подключения

Особенности монтажа

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

Legrand

ABB

Schneider Electric

Hager

EATON

ETI

General Electric

Siemens

ВА47-29

RX

 SH200L,

Basic M

Acti 9 iC60, BA63,

Easy 9 E2

MY

PL4

ST-68

G45

5SY


Наименование

Артикул

50 шт. в упаковке

10 шт. в упаковке

Заглушка для пломбировки для ВА47-29 (розничная упаковка) TDM

-

SQ0210-0008

Заглушка для пломбировки для ВА47-29 TDM

SQ0210-0005

-

Заглушка для пломбировки для ВА47-60/47-29 (розничная упаковка)

TDM

-

SQ0210-0009

Заглушка для пломбировки для ВА47-60/47-29 TDM

SQ0210-0007

-

Аксессуары

Аксессуары

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0210-0005

50

0,012

10 000

7

450

340

240

SQ0210-0007

0,08

5000

8

360

250

460

SQ0210-0009

10

0,01

Упаковка

Схема подключения цепи постоянного тока

96 В


Наименование

Артикул

Страница


Наименование

Артикул

Страница

Контакт дополнительный

КС47 на DIN-рейку TDM

SQ0206-0196

47

Расцепитель

независимый РН47 на

DIN-рейку TDM

SQ0206-0198

47

Контакт состояния КСВ47

на DIN-рейку TDM

SQ0206-0197

47

Расцепитель

минимального и

максимального

напряжения РММ47 230В

на DIN-рейку TDM

SQ0206-0199

47

43

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Класс токоограничения

 – 3 ограничивает

ток короткого замыкания в пределах 1/3

полупериода.

Клеммные зажимы

 автомата

промаркированы, что позволяет

избежать ошибок при монтаже.

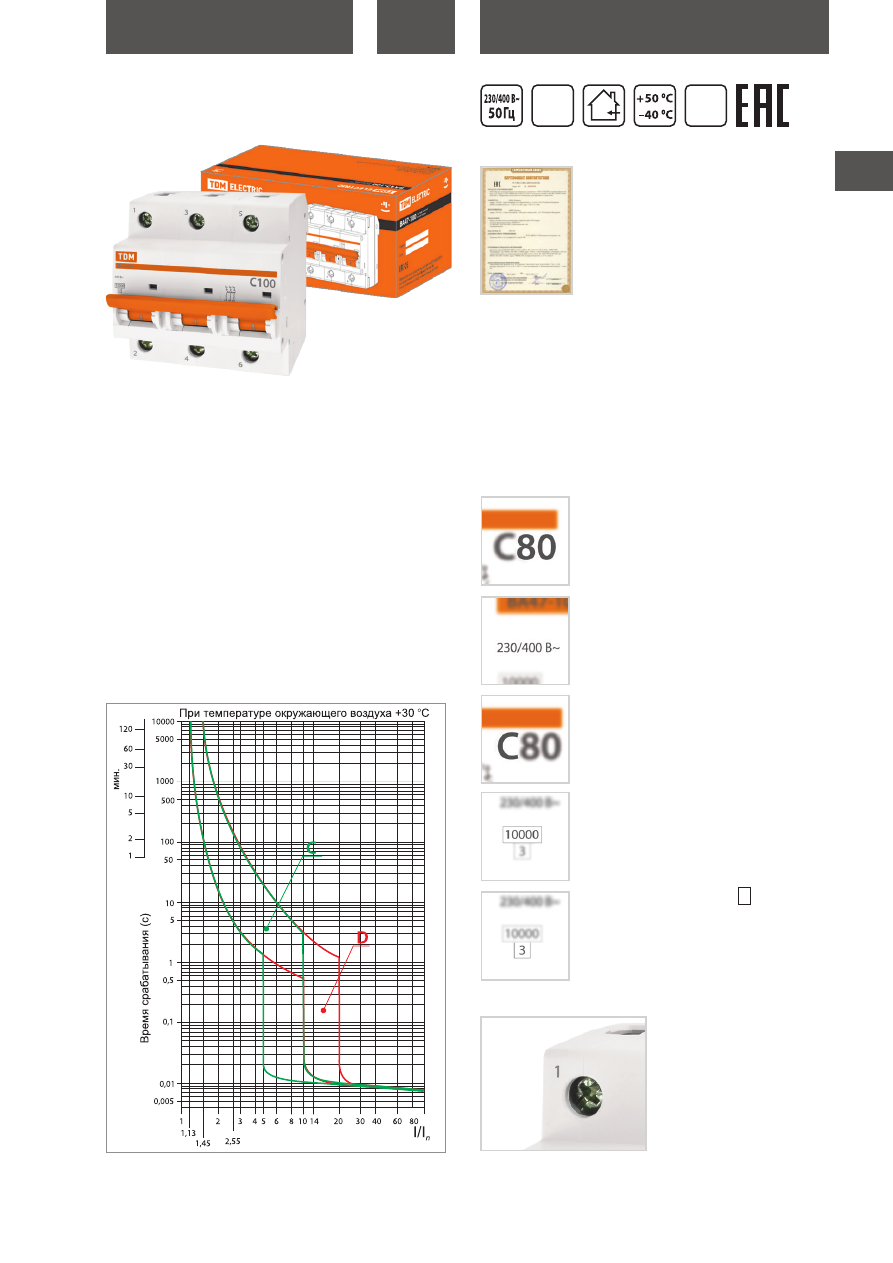

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ СЕРИИ

ВА47-100

ТУ2008.

АЯКИ.641235.003ТУ

Назначение

•  Проведение тока в нормальном режиме.

•  Отключение тока при коротких замыканиях или перегрузке.

•  Оперативное включение и выключение электрических цепей.

Применение

•  Вводно-распределительные устройства бытовых и промыш-

ленных электроустановок.

Маркировка

Номинальный ток

 – значение тока в

амперах  (А), который автомат способен

пропускать бесконечно долго без отключения

цепи.

Номинальное напряжение

 – напряжение

переменного тока (знак ~), при котором

автомат работает в нормальных условиях.

Характеристики электромагнитного расце-

пителя

 – зона срабатывания автоматического

выключателя согласно время-токовой

характеристики отключения.

Номинальная отключающая способность

  –

максимальный ток короткого замыкания,

который данный автомат способен отключить и

остаться в работоспособном состоянии.

Преимущества

Сертификат ТР ТС

гарантия

10

лет

IP20

Материалы

•  Корпус и детали выполнены из пластика, не поддерживающего

горение.

•  Маркировка выполнена в соответствии с требованиями ГОСТ

и не подвержена истиранию в пределах срока эксплуатации.

Время-токовые характеристики отключения

Выбор время-токовой характеристики отключения в зависимости

от нагрузки:

•

Характеристика C

 (срабатывание в зоне свыше 5-10 In) – груп-

повые цепи   и бытовые нагрузки с умеренными пусковыми

токами: электроприборы, освещение, промышленное обору-

дование.

•

Характеристика D

 (срабатывание в зоне свыше 10-20 In) –

групповые цепи и нагрузки с высокими пусковыми токами: при-

боры и оборудование с асинхронными двигателями с прямым

включением (подъемные механизмы, насосы, промышленные

вентиляторы).

tdme.ru

44

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Контактные группы

снабжены

серебряными вставками

 для

увеличения износоустойчивости

и снижения переходного сопро-

тивления и тепловых потерь.

Механизм моментного вклю-

чения

 позволяет исключить воз-

можность «плавного» смыкания

силовых контактов при взведе-

нии рукоятки управления, что

существенно продлевает срок

службы контактов.

Высокая отключающая спо-

собность

– 10 000 А.

Конструкция выключателя пре-

дусматривает

два типа защи-

ты от перегрузки и короткого

замыкания

, что существенно

повышает защищенность рас-

пределительных и групповых

цепей.

Штрихкод и артикул

 на каждом

виде упаковки делают продукт

максимально приспособленным

к требованиям автоматизиро-

ванного складского хранения и

розничной торговли.

На лицевой панели располо-

жен

механический индикатор

положения контактов

 (включе-

но/отключено).

Универсальная головка уси-

ленного винта

 клеммного

зажима позволяет использовать

как крестовую, так и шлицевую

отвертки. Это обеспечивает

необходимое усилие при затяж-

ке.

Конструкция клеммных зажи-

мов

 позволяет исключить слу-

чайное прикосновение к токове-

дущим частям.

Насечки на контактных зажи-

мах

 предотвращают перегрев



и оплавление проводов за счет

более плотного и большего



по площади контакта.

Защелка на DIN-рейку

 с фикса-

цией упрощает монтаж и демон-

таж аппарата.

Выключатели ВА47-100

могут

устанавливаться в любом

положении

 без изменения их

номинальных характеристик.

Подвод питающей линии может

производиться как через верх-

ние, так и через нижние клеммы

без нарушения работоспособ-

ности.

Эргономичная рукоятка

 управ-

ления, исключающая соскальзы-

вание пальцев.

Подробное руководство



по

эксплуатации

 позволяет легко

устанавливать автомат даже

начинающему монтажнику.

Конструкция

Антипригарная пластина

 защи-

щает корпус аппарата от прого-

рания при коротких замыканиях.

45

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Наименование параметра

Значение

Соответствие стандартам

ТР ТС 004-2011, ГОСТ Р 50345-2010

Номинальное напряжение частотой 50 Гц, В

230/400

Номинальный ток, А

10; 16; 20; 25; 32; 35; 40; 50; 63; 80; 100; 125

Номинальная отключающая способность, А

10 000

Номинальное импульсное выдерживаемое напряжение Uimp, кВ

4

Характеристики срабатывания электромагнитного расцепителя

С, D

Количество полюсов

1, 2, 3, 4

Условия эксплуатации

УХЛ4

Степень защиты выключателя

IP20

Электрическая износостойкость, циклов В/О, не менее

6000

Механическая износостойкость, циклов В/О, не менее

20 000

Максимальное сечение провода, присоединяемого к контактным зажимам, мм

2

35

Диапазон рабочих температур, °С

от –40 до +50

Наличие драгоценных металлов (серебро), г/полюс

0,22

Масса 1 полюса, кг

0,15

Момент затяжки, Н*м

3,5

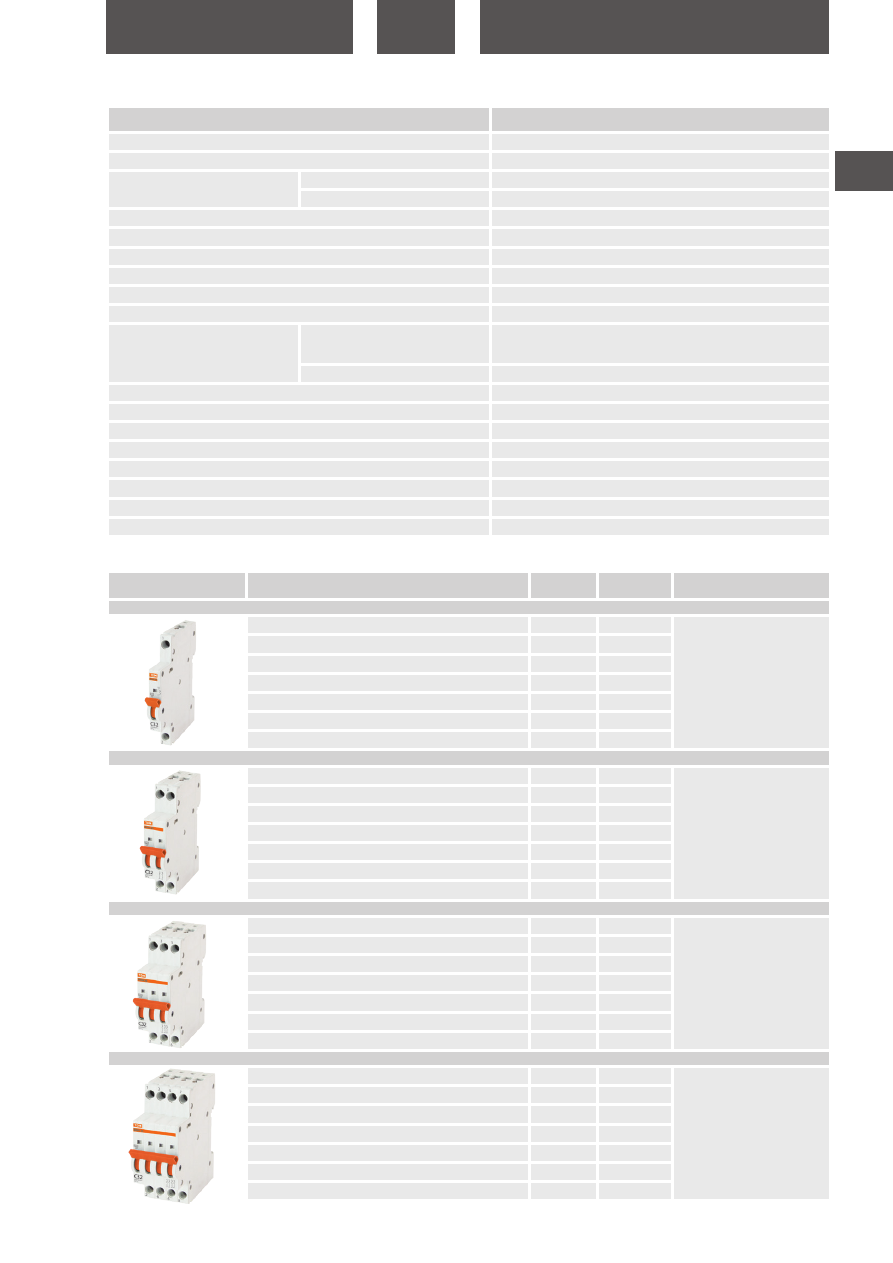

Технические характеристики

Ассортимент


Номинальный ток, А

Характериска С

Характеристика D

1-полюсные

10

SQ0207-0045

SQ0207-0001

16

SQ0207-0046

SQ0207-0002

20

SQ0207-0047

SQ0207-0003

25

SQ0207-0048

SQ0207-0004

32

SQ0207-0049

SQ0207-0005

35

SQ0207-0050

SQ0207-0006

40

SQ0207-0051

SQ0207-0007

50

SQ0207-0052

SQ0207-0008

63

SQ0207-0053

SQ0207-0009

80

SQ0207-0054

SQ0207-0010

100

SQ0207-0055

SQ0207-0011

125

SQ0207-0089

SQ0207-0093

2-полюсные

10

SQ0207-0056

SQ0207-0012

16

SQ0207-0057

SQ0207-0013

20

SQ0207-0058

SQ0207-0014

25

SQ0207-0059

SQ0207-0015

32

SQ0207-0060

SQ0207-0016

35

SQ0207-0061

SQ0207-0017

40

SQ0207-0062

SQ0207-0018

50

SQ0207-0063

SQ0207-0019

63

SQ0207-0064

SQ0207-0020

80

SQ0207-0065

SQ0207-0021

100

SQ0207-0066

SQ0207-0022

125

SQ0207-0090

SQ0207-0094

3-полюсные

10

SQ0207-0067

SQ0207-0023

16

SQ0207-0068

SQ0207-0024

20

SQ0207-0069

SQ0207-0025

25

SQ0207-0070

SQ0207-0026

32

SQ0207-0071

SQ0207-0027

35

SQ0207-0072

SQ0207-0028

40

SQ0207-0073

SQ0207-0029

50

SQ0207-0074

SQ0207-0030

63

SQ0207-0075

SQ0207-0031

80

SQ0207-0076

SQ0207-0032

100

SQ0207-0077

SQ0207-0033

125

SQ0207-0091

SQ0207-0095

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

ABB

Schneider

Electric

Legrand

Hager

EATON

Siemens

ETI

OEZ

General Electric

ВА47-100

S290

C120N

DX 066

HMF

PL7

5SP4

ETIMAT 10

(0,5-63А)

LST

Hti

tdme.ru

46

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Количество полюсов

2Р


Номинальный ток, А

Характеристика С

Характеристика D

4-полюсные

10

SQ0207-0078

SQ0207-0034

16

SQ0207-0079

SQ0207-0035

20

SQ0207-0080

SQ0207-0036

25

SQ0207-0081

SQ0207-0037

32

SQ0207-0082

SQ0207-0038

35

SQ0207-0083

SQ0207-0039

40

SQ0207-0084

SQ0207-0040

50

SQ0207-0085

SQ0207-0041

63

SQ0207-0086

SQ0207-0042

80

SQ0207-0087

SQ0207-0043

100

SQ0207-0088

SQ0207-0044

125

SQ0207-0092

SQ0207-0096

Количество полюсов

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

1Р

72

13

440

240

185

2Р

36

3Р

24

4Р

18

Упаковка

Габаритные размеры

(мм)

Колличество полюсов

1Р

2Р

3Р

4Р

Проводник

Шина

соединительная

Жесткий

С наконечником

«PIN»

Типовые схемы подключения

Особенности монтажа

Схема подключения цепи постоянного тока

Аксессуары


Наименование

Артикул

Страница


Наименование

Артикул

Страница

Контакт дополнительный

КС47 на DIN-рейку TDM

SQ0206-0196

47

Расцепитель

независимый РН47 на

DIN-рейку TDM

SQ0206-0198

47

Контакт состояния КСВ47

на DIN-рейку TDM

SQ0206-0197

47

Расцепитель

минимального и

максимального

напряжения РММ47 230В

на DIN-рейку TDM

SQ0206-0199

47

47

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Назначение

КС47, КСВ47, РН47, РММ47 служат для получения информации о

состоянии автоматических выключателей ВА47-29 и ВА47-100:

•  Контакт  дополнительный КС47 выполняет функцию контакта

состояния автоматического выключателя: включен – выключен.

Переключение контактов КС47 происходит, даже если рукоятка

управления выключателя удерживается во взведенном поло-

жении.

•  Контакт  состояния КСВ47 выполняет функцию сигнализации

положения механизма взвода ВА47. После присоединения

модуля к механизму ВА47 при первом взведении рукоятки

управления происходит переключение контактов, остающихся

в таком положении и при ручном отключении ВА47. Переклю-

чение контактов произойдет только при срабатывании выклю-

чателя от сверхтоков (перегрузки или короткого замыкания). В

верхней части модуля предусмотрена площадка, при нажатии

на которую происходит принудительный сброс механизма и

переключение контактов.

•  Расцепитель  независимый РН47 предназначен для дистанци-

онного отключения одно-, двух-, трех- или четырехполюсного

автоматического выключателя серии ВА47.

•  Расцепитель  минимального  и  максимального  напряжения

РММ47 предназначен для подачи сигнала на отключение из-за

крайне низкого или высокого напряжения.

Применение

•  Cистемы автоматизации технологических процессов или защи-

ты конкретных объектов.

Материалы

•  Корпус и детали выполнены из пластика, не поддерживающего

горение.

•  Маркировка выполнена в соответствии с требованиями ГОСТ и

не подвержена истиранию в пределах срока эксплуатации.

Маркировка

Номинальный ток

 – значение тока в

амперах  (А), который устройство способно

пропускать бесконечно долго без отключения

цепи.

Номинальное напряжение

 – напряжение

переменного тока (знак ~), при котором автомат

работает в нормальных условиях.

Конструкция

На лицевой панели КСВ47 рас-

положен

механический инди-

катор положения контактов



(включено/отключено).

Эргономичная рукоятка

 управ-

ления, исключающая соскальзы-

вание пальцев.

Площадка в верхней части

модуля

 КСВ47, при нажатии

на которую происходит прину-

дительный сброс механизма и

переключение контактов.

Перекидной контакт,

 обеспечи-

вающий коммутацию токов 3  А

440 В~ или 1 А 125 В.

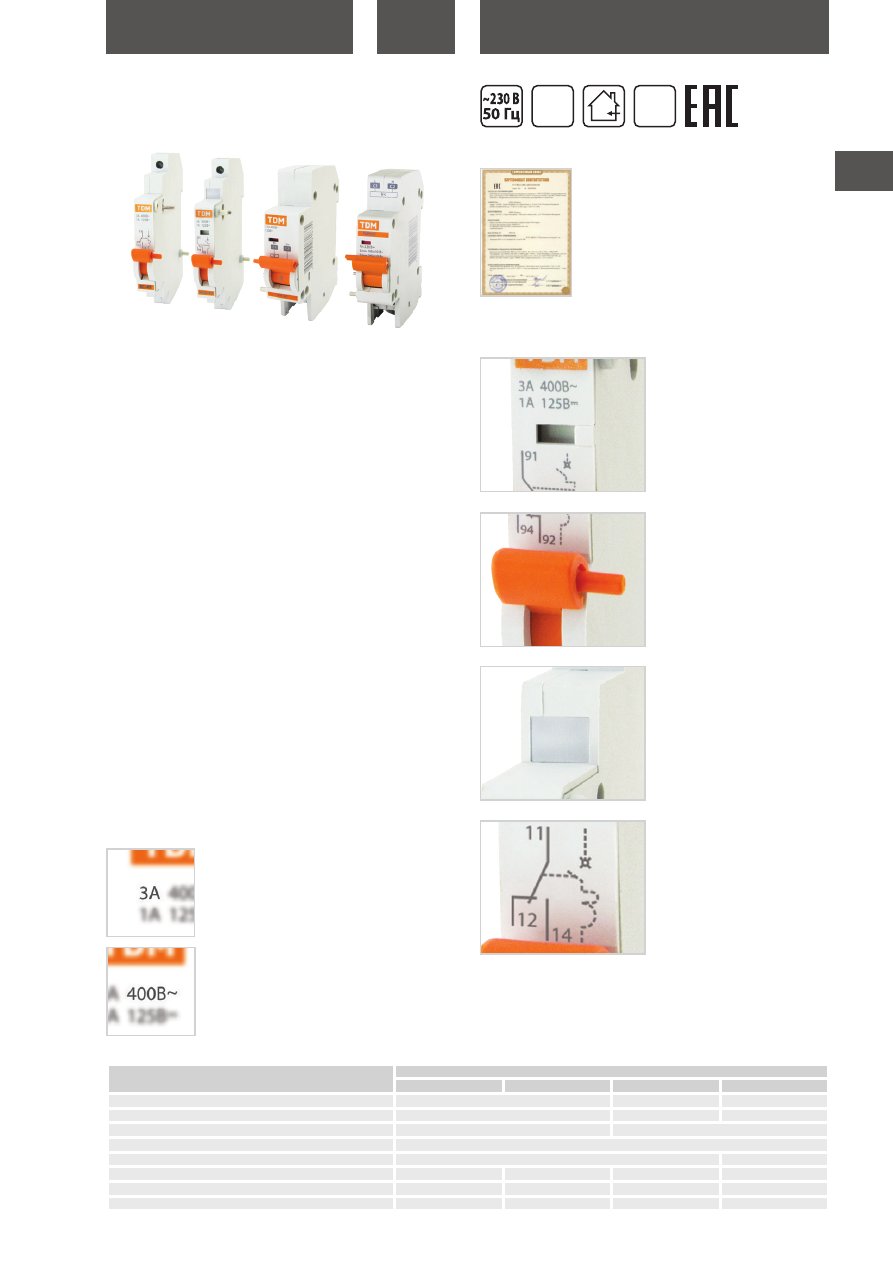

ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ

КС47, КСВ47,

РН47, РММ47

 ДЛЯ АВТОМАТИЧЕСКИХ

ВЫКЛЮЧАТЕЛЕЙ СЕРИЙ ВА47-29 И ВА47-100

Сертификат ТР ТС

Технические характеристики

Наименование параметра

Типоисполнение

КС47/ SQ0206-0196

КСВ47/ SQ0206-0197

РН47/ SQ0206-0198

РММ47/ SQ0206-0199

Номинальный рабочий ток для категории АС-13, А

3

–

–

Номинальный рабочий ток для категории DС-12, А

1

–

–

Напряжение постоянного тока, В/полюс

125

120

Механическая износостойкость, циклов В/О, не менее

10 000

Максимальное сечение подключаемых проводников, мм

2

2,5

от 0,75 до 2,5

Напряжение отключения, минимальное Umin, В~

–

–

–

от 45 до 165 ±10

Напряжение включения (восстановления), В~

–

–

–

195

Напряжение отключения, максимальное Umax, В~

–

–

–

>265 ±10

гарантия

10

лет

IP20

tdme.ru

48

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Ассортимент


Наименование

Артикул

Контакт дополнительный КС47 на DIN-рейку TDM

SQ0206-0196

Контакт состояния КСВ47 на DIN-рейку TDM

SQ0206-0197

Расцепитель независимый РН47 на DIN-рейку TDM

SQ0206-0198

Расцепитель минимального и максимального напряжения РММ47

230В на DIN-рейку TDM

SQ0206-0199

Упаковка

Габаритные размеры

(мм)

КС47, КСВ47

РН47, РММ47

Типовые схемы подключения

КС47, КСВ47

РН47, РММ47

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0206-0196

120

5

440

240

185

SQ0206-0197
SQ0206-0198

80

5,68

SQ0206-0199

49

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Номинальная отключающая способность

  –

максимальный ток короткого замыкания,

который данный автомат способен отключить и

остаться в работоспособном состоянии.

Класс токоограничения

 – 3 ограничивает

ток короткого замыкания в пределах 1/3

полупериода.

Назначение

•  Проведение тока в нормальном режиме.

•  Защита токов короткого замыкания и токов перегрузки.

•  Оперативное включение и выключение электрических цепей.

Применение

•  Вводно-распределительные устройства жилых и обществен-

ных зданий.

•  Отдельные потребители электроэнергии и прочие.

Материалы

•  Корпус и детали выполнены из пластика, не поддерживающего

горение.

•  Маркировка выполнена в соответствии с требованиями ГОСТ и

не подвержена истиранию в течение всего срока эксплуатации.

Время-токовые характеристики отключения

•

Характеристика C

 предназначена для зоны срабатывания

свыше 5-10 In и служит для электроприборов, освещения и про-

мышленного оборудования.

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ СЕРИИ

ВА60-26

– КОМПАКТ

Маркировка

Номинальный ток

 – значение тока в ампе-

рах (А), который автомат способен пропускать

бесконечно долго без отключения цепи.

Номинальное напряжение

 – напряжение

переменного тока (знак ~), при котором автомат

работает в нормальных условиях.

Характеристики электромагнитного расце-

пителя

 – зона срабатывания автоматического

выключателя согласно время-токовой

характеристики отключения.

Преимущества

Сертификат ТР ТС

гарантия

10

лет

IP20

До 50% экономии места при

монтаже на DIN-рейку

по срав-

нению со стандартными 18  мм

автоматическими выключателя-

ми.

КОМПАК

ТНЫЙ

РАЗМЕР М

ОДУЛЯ

9 мм

tdme.ru

50

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Насечки на контактных зажи-

мах

 предотвращают перегрев

и оплавление проводов за счет

более плотного и большего по

площади контакта.

На лицевой панели располо-

жен

механический индикатор

положения контактов

 (включе-

но/отключено).

Штрихкод и артикул

 на каждом

виде упаковки делают продукт

максимально приспособленным

к требованиям автоматизиро-

ванного складского хранения и

розничной торговли.

Подробное  руководство



по

эксплуатации

 позволяет легко

установить автомат даже начина-

ющему монтажнику.

Конструкция

Защелка на DIN-рейку

 с фикса-

цией упрощает монтаж и демон-

таж аппарата.

Наличие десяти заклепок



позволяет усилить конструк-

цию аппарата и предотвратить

деформацию корпуса при затяги-

вании клеммных винтов.

Конструкция клеммных зажи-

мов

 позволяет исключить слу-

чайное прикосновение к токове-

дущим частям.

Эргономичная рукоятка

 управ-

ления, исключающая соскальзы-

вание пальцев.

Контактные группы

снабжены

серебряными вставками

 для

увеличения износоустойчивости

и снижения переходного сопро-

тивления и тепловых потерь.

Конструкция выключателя

пре-

дусматривает два типа защиты от

перегрузки и короткого замыка-

ния, что существенно повышает

защищенность распределитель-

ных и групповых цепей.

Антипригарная пластина

 защи-

щает корпус аппарата от прого-

рания при коротких замыканиях.

51

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Наименование параметра

Значение

Количество полюсов

1; 2; 3; 4

Наличие защиты от сверхтоков в полюсах

во всех полюсах

Номинальное рабочее напряжение

переменного тока Ue, B

1-полюсные

230/400

2, З, 4-полюсные

400

Номинальное рабочее напряжение постоянного тока на oдин полюс, не более, B

48

Номинальная частота, Гц

50

Номинальный ток In, A

6; 10; 16; 20; 25; 32

Номинальное импульсное выдерживаемого напряжение Uimp, кВ 4

4

Номинальная отключающая способность Inc, A

4500

Характеристика срабатывания от сверхтоков, тип

C

Время-токовые рабочие

характеристики

тепловой расцепитeль

1,13 In: tср≥1 часа – без расцепления 1,45 In: tср<1 часа – расцепление

2,55 In: 1 c<tср<60 c – (при Iср≤32 A) – расцепление 1 c<tср <120 c –

(при In >32 A) – расцепление

электромагнитный расцепитeль

C: (5–10 In)

Механическая износостойкость, циклов B/О, не менее

20 000

Электрическая изноcoстойкость, циклов B/О, не менее

6000

Степень защиты по ГОСТ 14254-96

IР20

Максимальное сечение провода, присоединяемого к контактным зажимам, мм

²

16

Наличие драгметаллов: серебро, г/полюс

0,15 (до 25 А); 0,22 (25–40 A)

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ4

Режим работы

продолжительный

Масса одного полюса, не более, кг

0,092

Технические характеристики

Ассортимент


Наименование

Артикул

Номинальный

ток, А

Характеристики срабатывания

электромагнитного расцепителя

1-полюсные

Авт. выкл. ВА60-26-14 1P  6А 4,5кА х-ка С компакт TDM

SQ0206-0601

6

С

Авт. выкл. ВА60-26-14 1P 10А 4,5кА х-ка С компакт TDM

SQ0206-0602

10

Авт. выкл. ВА60-26-14 1P 16А 4,5кА х-ка С компакт TDM

SQ0206-0603

16

Авт. выкл. ВА60-26-14 1P 20А 4,5кА х-ка С компакт TDM

SQ0206-0604

20

Авт. выкл. ВА60-26-14 1P 25А 4,5кА х-ка С компакт TDM

SQ0206-0605

25

Авт. выкл. ВА60-26-14 1P 32А 4,5кА х-ка С компакт TDM

SQ0206-0606

32

Авт. выкл. ВА60-26-14 1P 40А 4,5кА х-ка С компакт TDM

SQ0206-0607

40

2-полюсные

Авт. выкл. ВА60-26-24 2P  6А 4,5кА х-ка С компакт TDM

SQ0206-0608

6

С

Авт. выкл. ВА60-26-24 2P 10А 4,5кА х-ка С компакт TDM

SQ0206-0609

10

Авт. выкл. ВА60-26-24 2P 16А 4,5кА х-ка С компакт TDM

SQ0206-0610

16

Авт. выкл. ВА60-26-24 2P 20А 4,5кА х-ка С компакт TDM

SQ0206-0611

20

Авт. выкл. ВА60-26-24 2P 25А 4,5кА х-ка С компакт TDM

SQ0206-0612

25

Авт. выкл. ВА60-26-24 2P 32А 4,5кА х-ка С компакт TDM

SQ0206-0613

32

Авт. выкл. ВА60-26-24 2P 40А 4,5кА х-ка С компакт TDM

SQ0206-0614

40

3-полюсные

Авт. выкл. ВА60-26-34 3P  6А 4,5кА х-ка С компакт TDM

SQ0206-0615

6

С

Авт. выкл. ВА60-26-34 3P 10А 4,5кА х-ка С компакт TDM

SQ0206-0616

10

Авт. выкл. ВА60-26-34 3P 16А 4,5кА х-ка С компакт TDM

SQ0206-0617

16

Авт. выкл. ВА60-26-34 3P 20А 4,5кА х-ка С компакт TDM

SQ0206-0618

20

Авт. выкл. ВА60-26-34 3P 25А 4,5кА х-ка С компакт TDM

SQ0206-0619

25

Авт. выкл. ВА60-26-34 3P 32А 4,5кА х-ка С компакт TDM

SQ0206-0620

32

Авт. выкл. ВА60-26-34 3P 40А 4,5кА х-ка С компакт TDM

SQ0206-0621

40

4-полюсные

Авт. выкл. ВА60-26-44 4P  6А 4,5кА х-ка С компакт TDM

SQ0206-0622

6

С

Авт. выкл. ВА60-26-44 4P 10А 4,5кА х-ка С компакт TDM

SQ0206-0623

10

Авт. выкл. ВА60-26-44 4P 16А 4,5кА х-ка С компакт TDM

SQ0206-0624

16

Авт. выкл. ВА60-26-44 4P 20А 4,5кА х-ка С компакт TDM

SQ0206-0625

20

Авт. выкл. ВА60-26-44 4P 25А 4,5кА х-ка С компакт TDM

SQ0206-0626

25

Авт. выкл. ВА60-26-44 4P 32А 4,5кА х-ка С компакт TDM

SQ0206-0627

32

Авт. выкл. ВА60-26-44 4P 40А 4,5кА х-ка С компакт TDM

SQ0206-0628

40

tdme.ru

52

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

9

18

83

44

27

36

73

50

35

Артикулы

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

1Р

12

0,8

180

9,8

43,5

23,5

12

2Р

6

1,6

90

9,9

3Р

4

2,4

60

10,1

4Р

3

3,2

45

10,3

Упаковка

Габаритные размеры

(мм)

Колличество полюсов

1Р

2Р

3Р

4Р

Проводник

Шина

соединительная

Жесткий

Гибкий

С наконечником

«PIN»

Типовые схемы подключения

Особенности монтажа
