МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

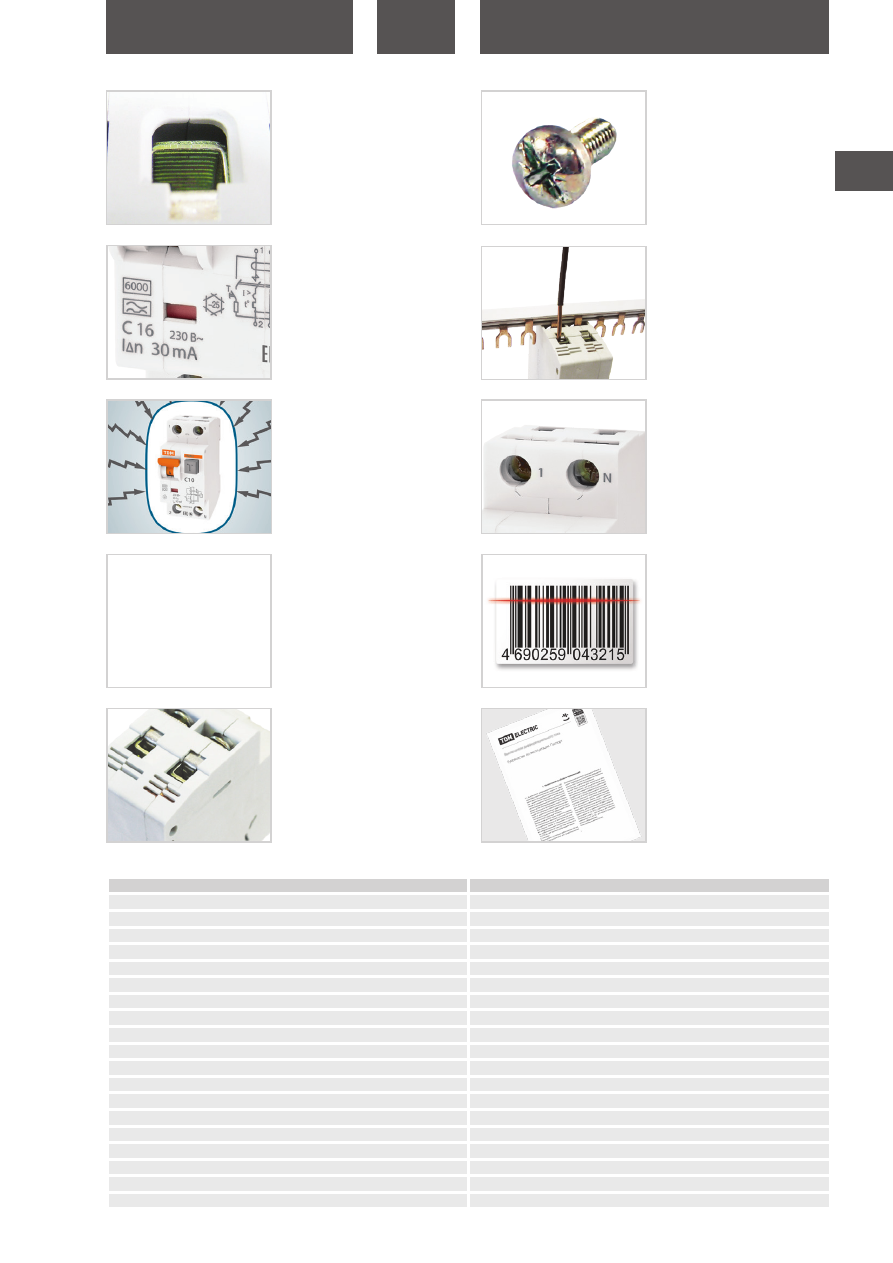

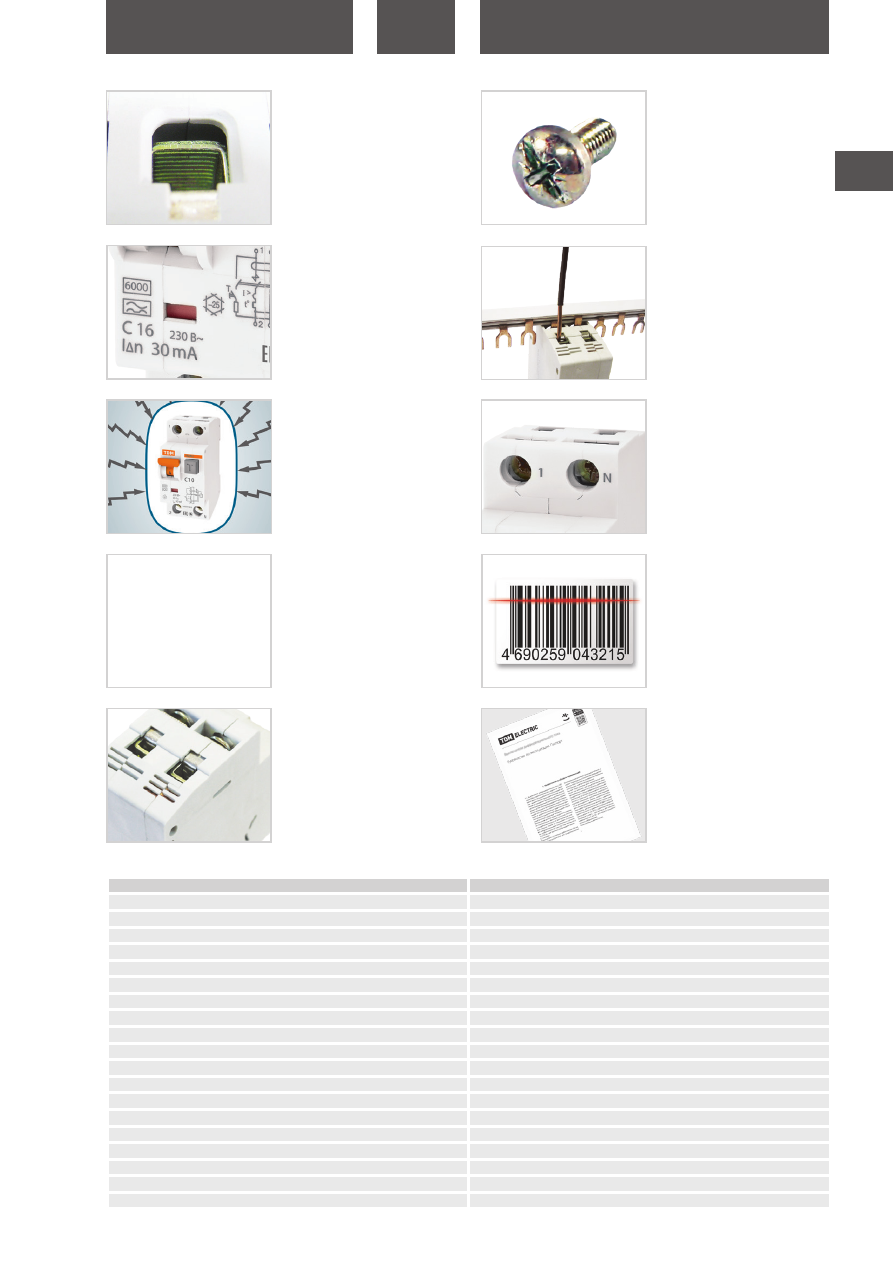

Насечки на контактных зажи-

мах

 предотвращают перегрев

и оплавление проводов за счет

более плотного и большего по

площади контакта.

На лицевой панели выключателя

расположен механический

инди-

катор положения контактов

(включено/отключено).

Повышенная помехозащищен-

ность.

Высокая предельная отключа-

ющая способность.

Конструкция клеммных зажи-

мов

 позволяет исключить слу-

чайное прикосновение к токове-

дущим частям.

Универсальная головка уси-

ленного винта

 клеммного

зажима позволяет использовать

как крестовую, так и шлицевую

отвертки. Это обеспечивает

необходимое усилие при затяж-

ке.

Наличие

двойного одновре-

менного подключения шины

и проводника

 значительно рас-

ширяет диапазон возможных

схемных решений.

Клеммы

аппарата

промарки-

рованы и подписаны

(Сеть/

Нагрузка), что позволяет избе-

жать ошибок при монтаже.

Штрихкод и артикул

на каждом

виде упаковки делают продукт

максимально приспособленным

к требованиям автоматизиро-

ванного складского хранения и

розничной торговли.

Подробное  руководство

  по

эксплуатации позволяет легко

установить автомат даже начина-

ющему монтажнику.

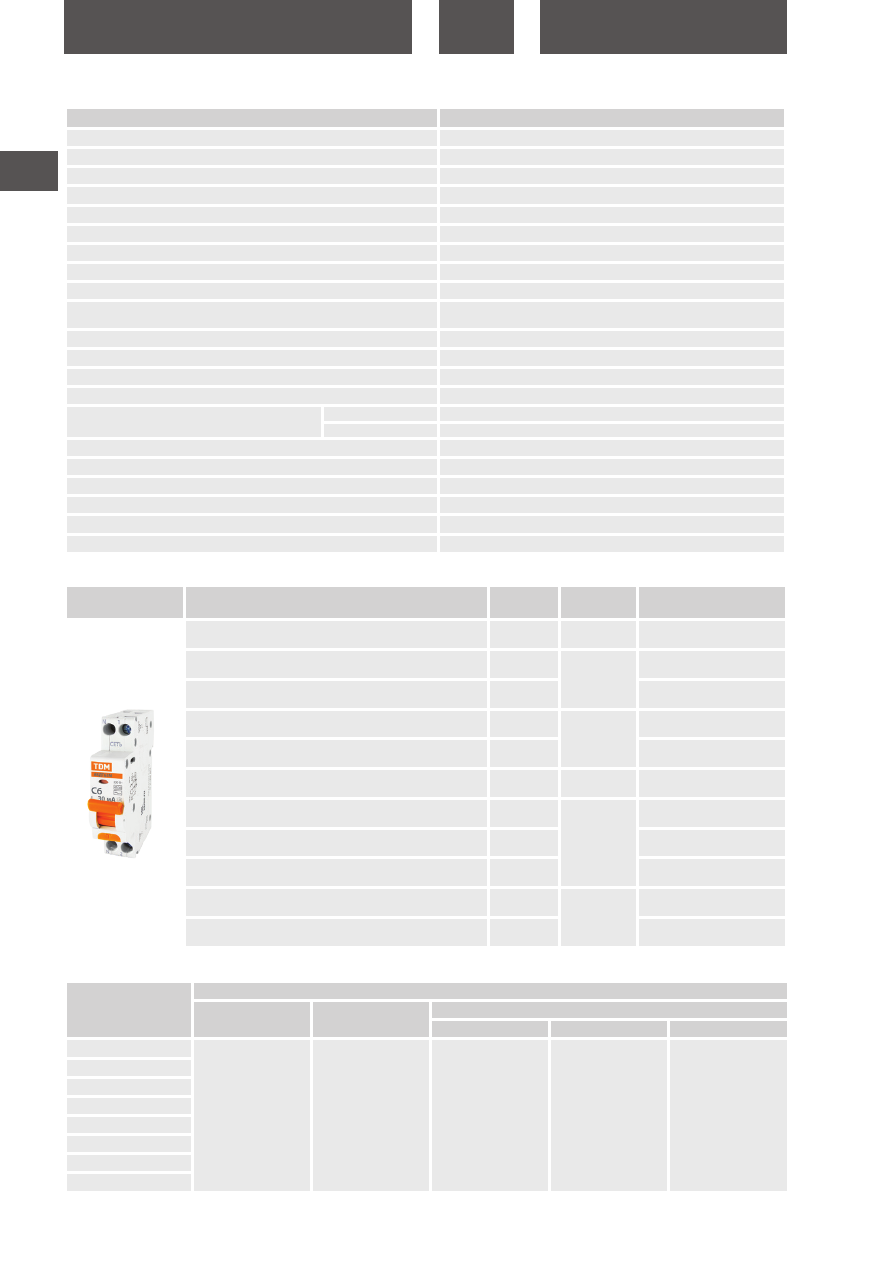

Технические характеристики

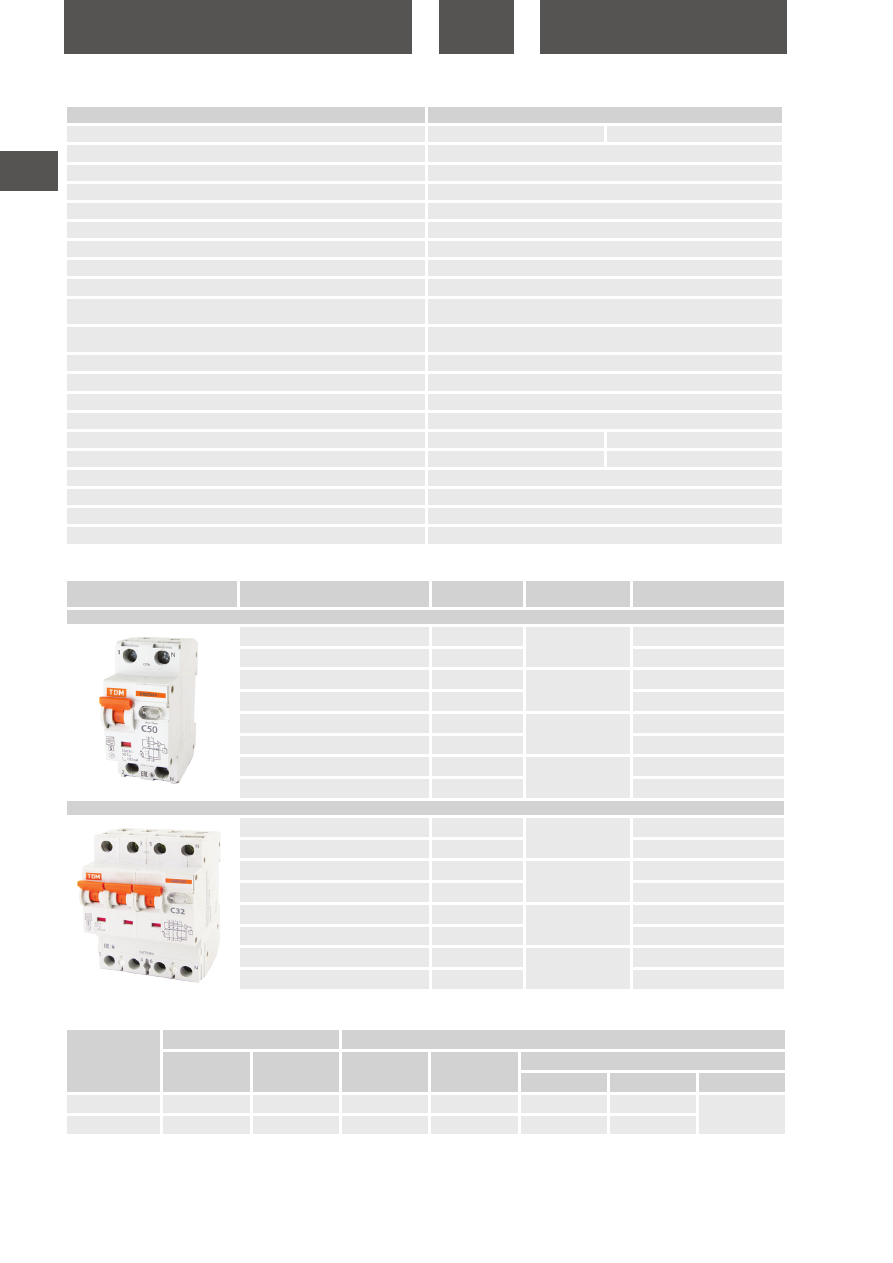

Наименование параметра

Значение

Соответствие стандартам

ТР ТС 004-2011, ГОСТ 31 225.2-2012

Номинальное напряжение частотой 50 Гц, В

230/400

Характеристики срабатывания электромагнитного расцепителя

B; C

Номинальный ток, А

10; 16; 20; 25; 32; 40; 50; 63

Количество полюсов

1Р+N, 3Р+N

Номинальный отключающий дифференциальный ток, мА

10; 30; 100; 300

Рабочая характеристика при наличии дифференциального тока

A

Время отключения при номинальном дифференциальном токе, мс

≤40

Электрическая износостойкость, циклов В/О, не менее

6000

Механическая износостойкость, циклов В/О, не менее

20 000

Условия эксплуатации

УХЛ4

Степень защиты выключателя

IP20

Наличие драгоценных металлов, г/полюс

1,1

Максимальное сечение подключаемых проводников, мм

2

25 – для многожильного проводника, 35 – для одножильного проводника

Масса, кг

2-полюсные – 0,19; 4-полюсные – 0,39

Потребляемая мощность, Вт, не более

0,5

Диапазон рабочих температур, °С

от –25 до +40

Момент затяжки, Н*м

3

Тип

функционально зависящие от напряжения сети

6 000 А

tdme.ru

86

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2


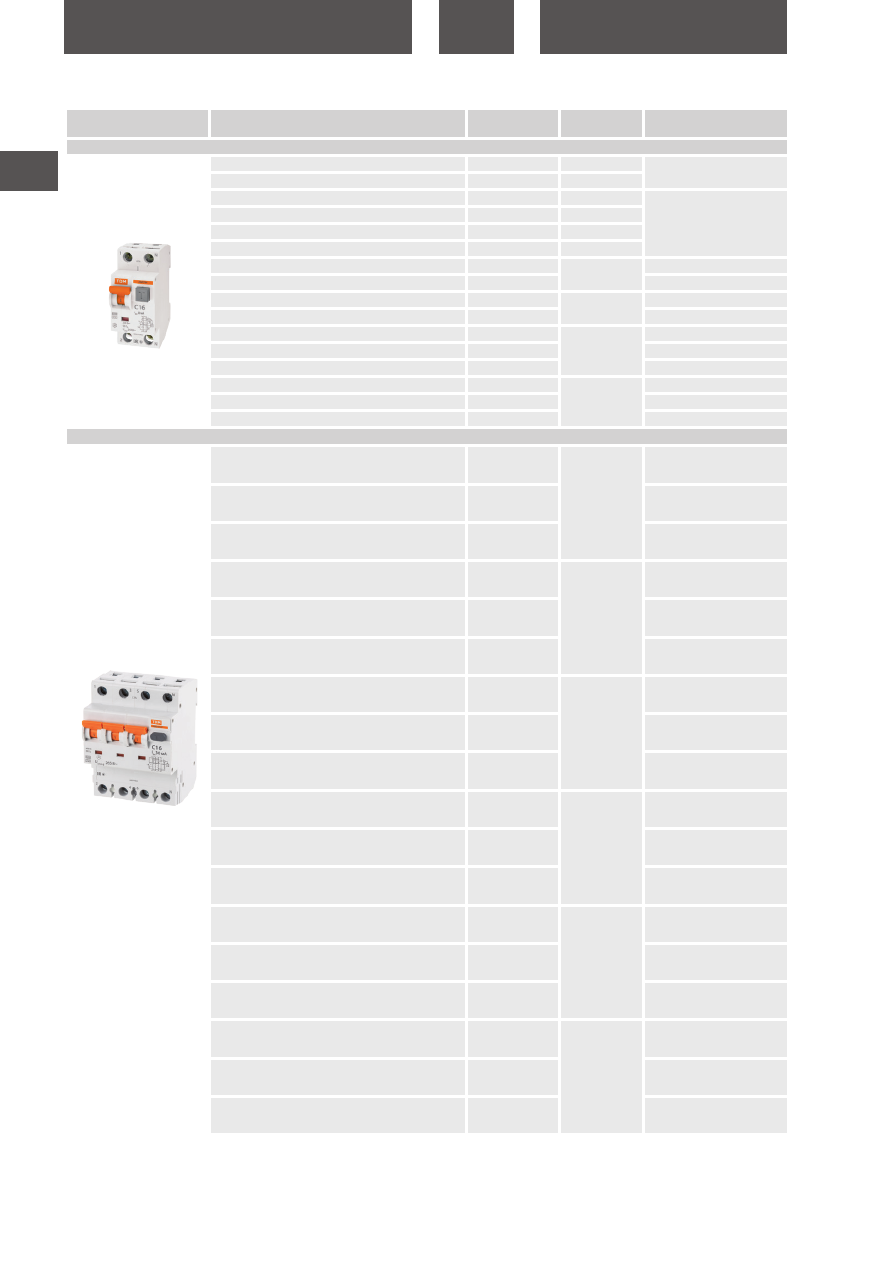

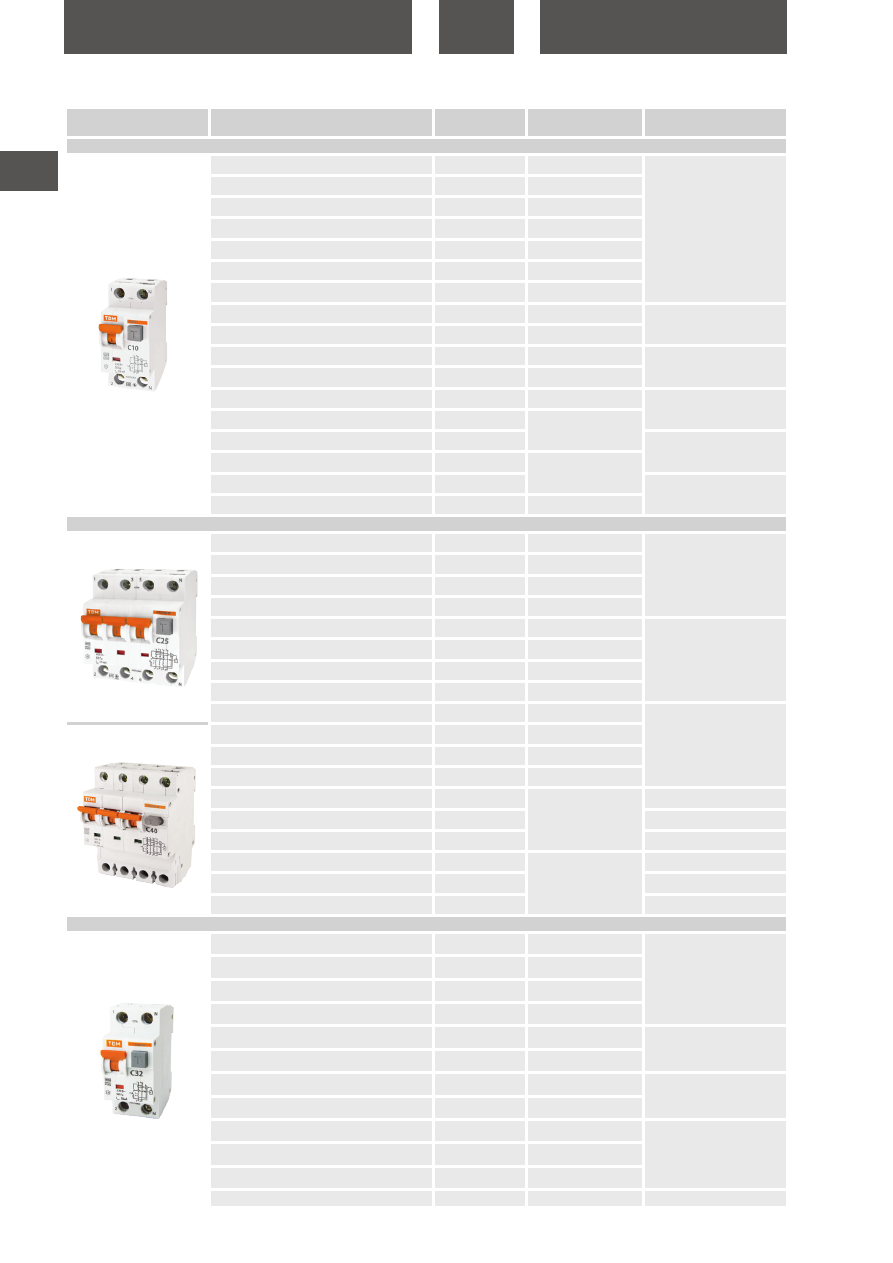

Наименование

Артикул

Номинальный ток, A

Номинальный отключающий

дифференциальный ток, мА

АВДТ63 характеристика В, С (2-полюсные)

АВДТ 63 2Р(1Р+N) C6 30мА 6кА тип А TDM

SQ0202-0100

6

30

АВДТ 63 2Р(1Р+N) C10 30мА 6кА тип А TDM

SQ0202-0001

10

АВДТ 63 2Р(1Р+N) C16 30мА 6кА тип А TDM

SQ0202-0002

16

АВДТ 63 2Р(1Р+N) C20 30мА 6кА тип А TDM

SQ0202-0003

20

АВДТ 63 2Р(1Р+N) C25 30мА 6кА тип А TDM

SQ0202-0004

25

АВДТ 63 2Р(1Р+N) C32 30мА 6кА тип А TDM

SQ0202-0005

32

АВДТ 63 2Р(1Р+N) C40 30мА 6кА типА TDM

SQ0202-0006

40

АВДТ 63 2Р(1Р+N) C32 100мА 6кА тип А TDM

SQ0202-0007

32

100

АВДТ 63 2Р(1Р+N) C40 100мА 6кА тип А TDM

SQ0202-0008

40

АВДТ 63 2Р(1Р+N) B16 10мА 6кА тип А TDM

SQ0202-0009

16

10

АВДТ 63 2Р(1Р+N) B25 10мА 6кА тип А TDM

SQ0202-0010

25

АВДТ 63 2Р(1Р+N) C50 30мА 6кА тип А TDM

SQ0202-0011

50

30

АВДТ 63 2Р(1Р+N) C63 30мА 6кА тип А TDM

SQ0202-0012

63

АВДТ 63 2Р(1Р+N) C63 100мА 6кА тип А TDM

SQ0202-0013

100

АВДТ 63 2Р(1Р+N) C50 100мА 6кА тип А TDM

SQ0202-0014

50

АВДТ 63 2Р(1Р+N) C50 300мА 6кА тип А TDM

SQ0202-0015

300

АВДТ 63 2Р(1Р+N) C63 300мА 6кА тип А TDM

SQ0202-0016

63

АВДТ63 характеристика С (4-полюсные)

АВДТ 63 4P(3Р+N) C16 30мА 6кА тип А TDM

SQ0202-0017

16

30

АВДТ 63 4P(3Р+N) C25 30мА 6кА тип А TDM

SQ0202-0018

25

АВДТ 63 4P(3Р+N) C32 30мА 6кА тип А TDM

SQ0202-0019

32

АВДТ 63 4P(3Р+N) C40 30мА 6кА тип А TDM

SQ0202-0020

40

АВДТ 63 4P(3Р+N) C16 100мА 6кА тип А TDM

SQ0202-0021

16

100

АВДТ 63 4P(3Р+N) C25 100мА 6кА тип А TDM

SQ0202-0022

25

АВДТ 63 4P(3Р+N) C32 100мА 6кА тип А TDM

SQ0202-0023

32

АВДТ 63 4P(3Р+N) C40 100мА 6кА тип А TDM

SQ0202-0024

40

АВДТ 63 4P(3Р+N) C16 300мА 6кА тип А TDM

SQ0202-0025

16

300

АВДТ 63 4P(3Р+N) C25 300мА 6кА тип А TDM

SQ0202-0026

25

АВДТ 63 4P(3Р+N) C32 300мА 6кА тип А TDM

SQ0202-0027

32

АВДТ 63 4P(3Р+N) C40 300мА 6кА тип А TDM

SQ0202-0028

40

АВДТ 63 4P(3Р+N) C50 30мА 6кА тип А TDM

SQ0202-0052

50

30

АВДТ 63 4P(3Р+N) C50 100мА 6кА тип А TDM

SQ0202-0053

100

АВДТ 63 4P(3Р+N) C50 300мА 6кА тип А TDM

SQ0202-0054

300

АВДТ 63 4P(3Р+N) C63 30мА 6кА тип А TDM

SQ0202-0055

63

30

АВДТ 63 4P(3Р+N) C63 100мА 6кА тип А TDM

SQ0202-0056

100

АВДТ 63 4P(3Р+N) C63 300мА 6кА тип А TDM

SQ0202-0057

300

АВДТ32 характеристика С (2-полюсные)

АВДТ 32 C16 30мА TDM

SQ0202-0030

16

30

АВДТ 32 C25 30мА TDM

SQ0202-0031

25

АВДТ 32 C32 30мА TDM

SQ0202-0032

32

АВДТ 32 C40 30мА TDM

SQ0202-0033

40

АВДТ 32 C50 100мА TDM

SQ0202-0034

50

100

АВДТ 32 C63 100мА TDM

SQ0202-0035

63

АВДТ 32 B16 10мА TDM

SQ0202-0200

16

10

АВДТ 32 B25 10мА TDM

SQ0202-0201

25

АВДТ 32 С10 30мА TDM

SQ0202-0202

10

30

АВДТ 32 С20 30мА TDM

SQ0202-0203

20

АВДТ 32  С6 30мА TDM

SQ0202-0204

6

АВДТ 32 С40 100мА TDM

SQ0202-0205

40

100

Ассортимент

87

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

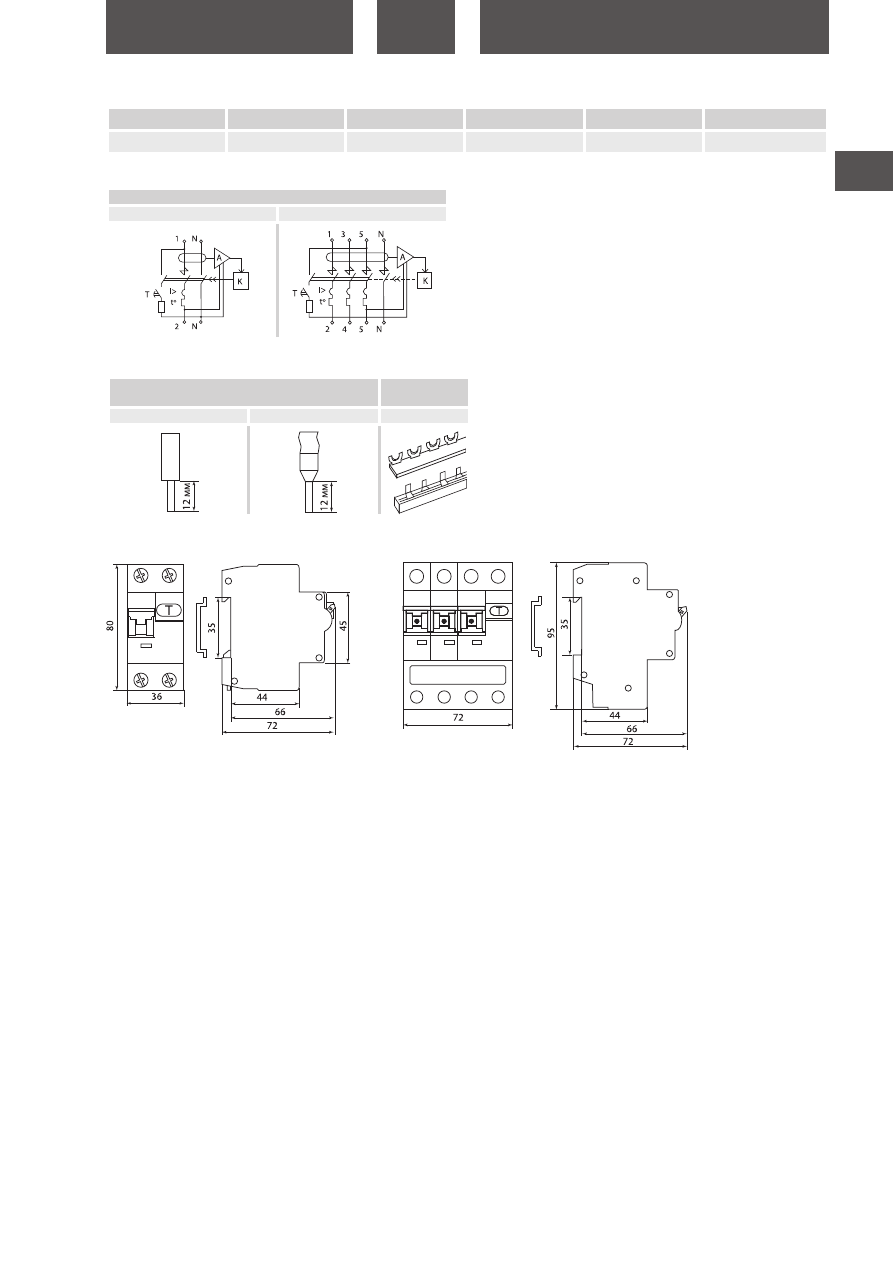

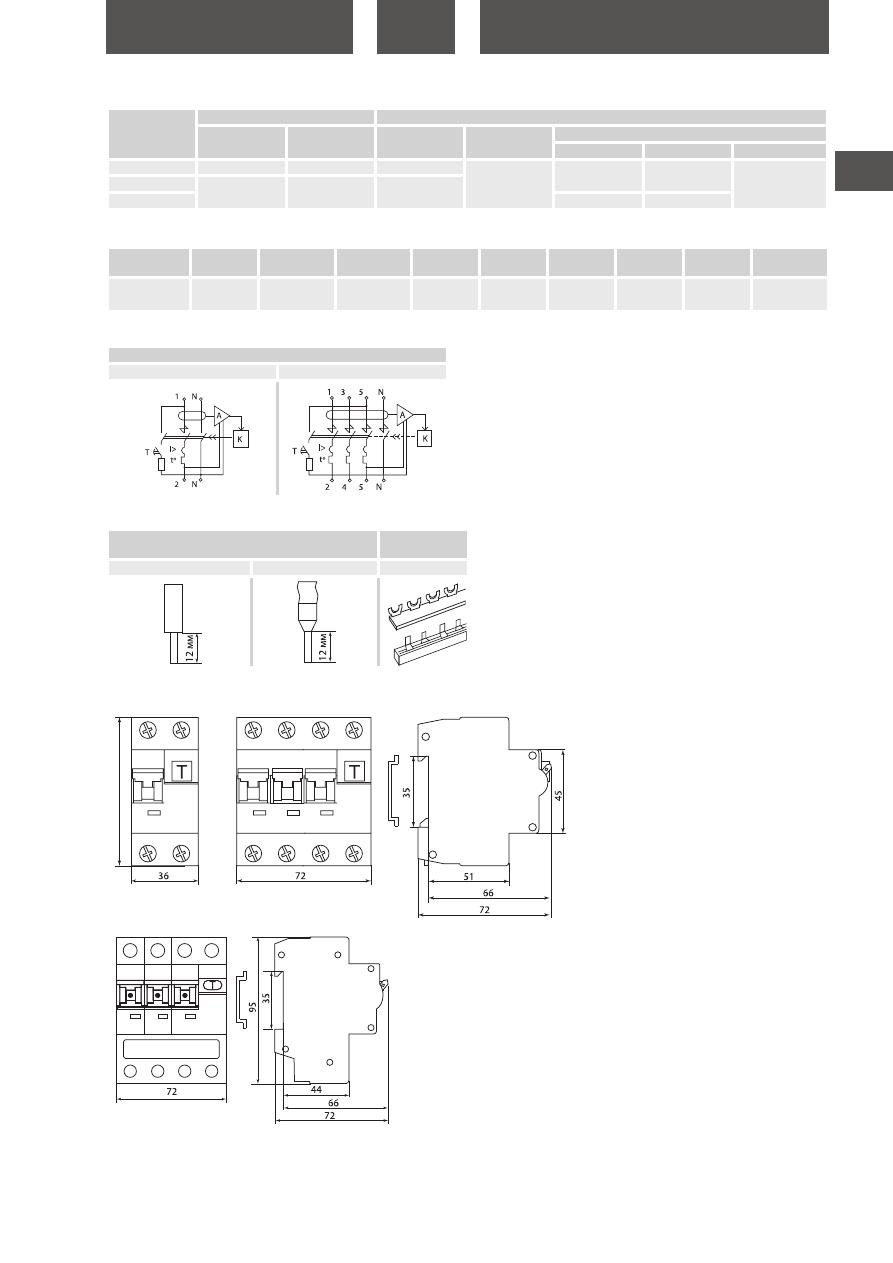

Упаковка

Габаритные размеры

(мм)

80

Проводник

Шина

соединительная

Жесткий

С наконечником

«PIN» и «FORK»

Типовые схемы подключения

Особенности эксплуатации и монтажа

Количество полюсов

2Р

4Р

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

ABB

Schneider

Electric

Legrand

Hager

EATON

Siemens

ETI

OEZ

General Electric

АВДТ63

АВДТ32

DS9

АД63 Домовой,

DPN N Vigi

DX 077 079 080

ADA

PFL6

5SU1

KZS-2M/4M

OLE, OLI

DM60

16-63 А 2-полюсные

40-63 А 4-полюсные

16-32 А 4-полюсные

Количество

полюсов

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

2

6

1,2

60

14,5

465

260

180

4 (16-32 А)

3

1,23

30

4 (40-63 А)

545

250

tdme.ru

88

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

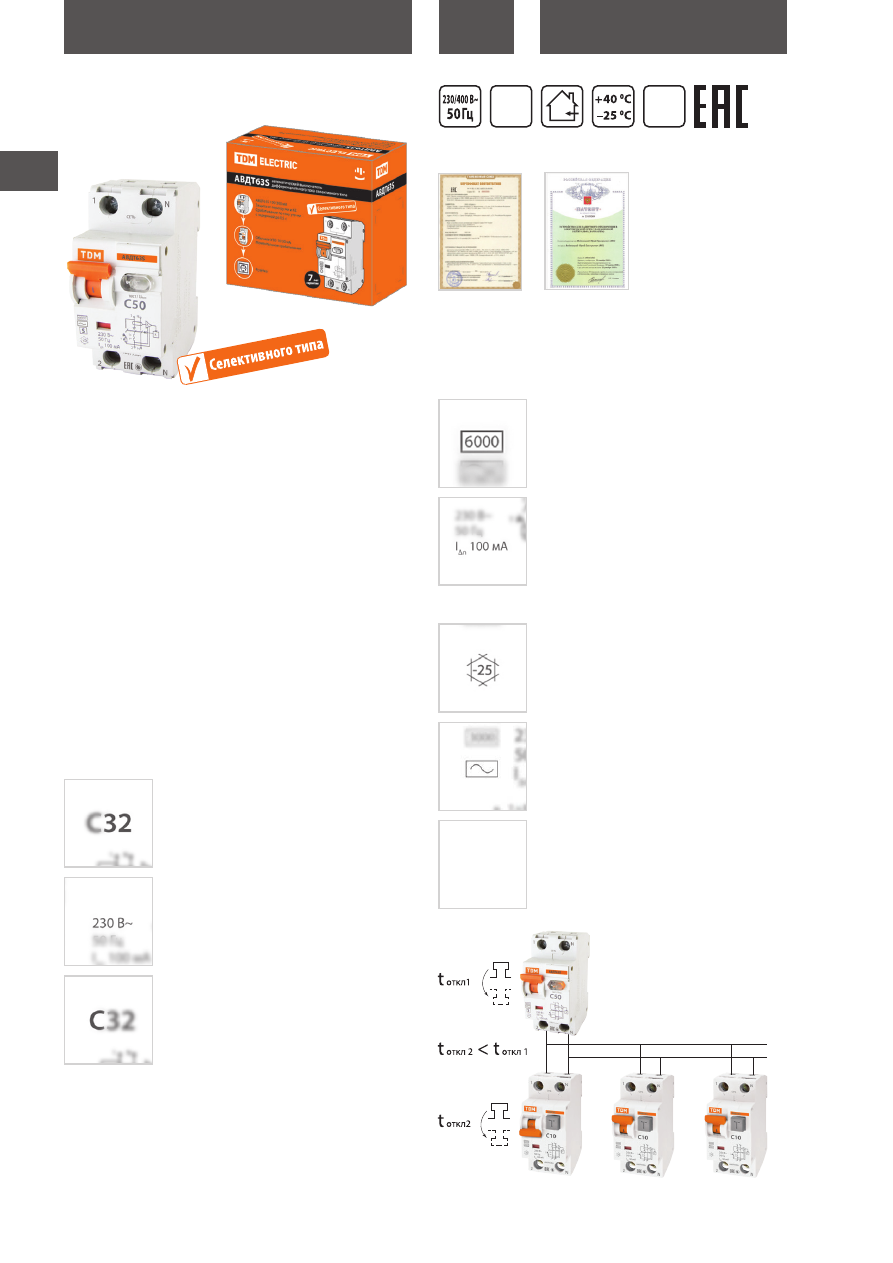

Номинальная отключающая

 способность  –

максимальный ток короткого замыкания,

который автомат способен отключить и

остаться в работоспособном состоянии.

Дифференциальный ток

  – ток в милли-

амперах (мА), протекающий по телу человека,

прикоснувшегося к токоведущей части и

стоящего на токопроводящем полу. Для защиты

от поражения током используют аппараты с

уставками 10, 30 и 100 мА. Аппараты с уставкой

300 мА используют для защиты от пожаров или

как двухступенчатую селективную защиту.

Этот специальный знак означает, что

дифференциальный автомат способен работать

при температуре до

-25 °С

.

Класс АС



–

защита от синусоидальных

дифференциальных токов.

Тип S

 – селективная работа при

последовательном включении с устройствами

защитного отключения общего применения.

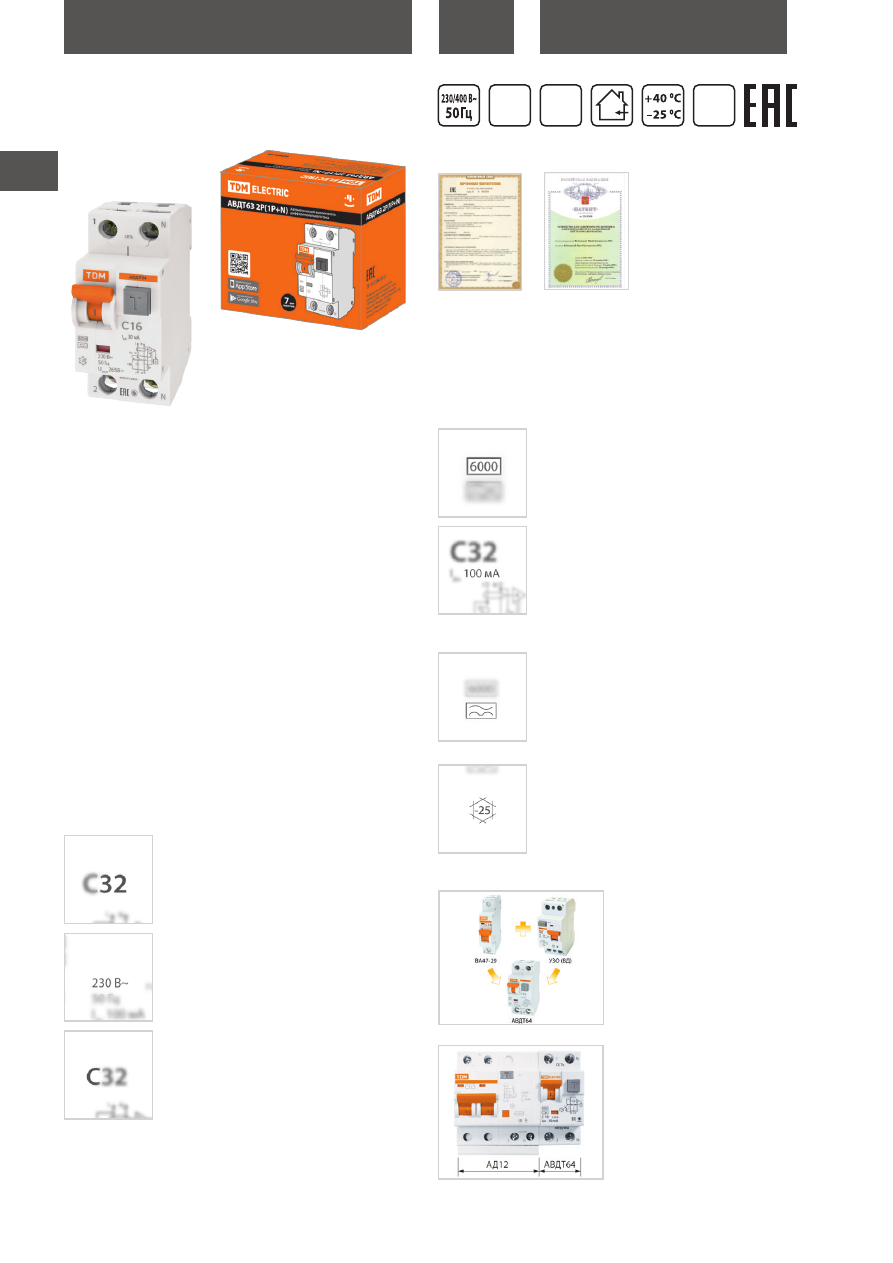

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ДИФФЕРЕНЦИ-

АЛЬНОГО ТОКА СЕРИИ

 АВДТ63S

Назначение

•  Защита от токов перегрузки и короткого замыкания.

•  Защита каскадных цепей от токов утечки при соблюдении

селективности.

•  Защита от пожара.

Применение

•  Распределительные, учетно-распределительные щиты жилых и

общественных зданий.

•  Щиты квартирные, устройства временного электроснабжения

строительных площадок.

•  Садовые дома, гаражи, объекты розничной торговли.

Материалы

•  Корпус и детали выполнены из пластика, не поддерживающего

горение.

•  Маркировка выполнена в соответствии с требованиями ГОСТ и

не подвержена истиранию в пределах срока эксплуатации.

•  Контактные группы снабжены серебряными наплавками для

увеличения срока службы контактов.

•  В фазном полюсе на выходе дугогасительной камеры пре-

дусмотрена многослойная перфорированная омедненная



пластина для снижения температуры продуктов горения дуги

при коротких замыканиях и ограничения выброса продуктов

горения дуги в пространство щитка.

Маркировка

Номинальный ток

  – значение тока в ампе-

рах (А), который автомат способен пропускать

бесконечно долго без отключения цепи.

Номинальное напряжение

  – напряжение

переменного тока (знак ~), при котором автомат

работает в нормальных условиях.

Характеристики электромагнитного расце-

пителя

 – зона срабатывания автоматического

выключателя согласно время-токовой

характеристики отключения.

Характеристика C (срабатывание в зоне

свыше 5-10 In

) – групповые цепи   и бытовые

нагрузки с умеренными пусковыми токами:

электроприборы, освещение, промышленное

оборудование.

гарантия

7

лет

IP20

S

Патент РФ

Сертификат

ТР ТС

89

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

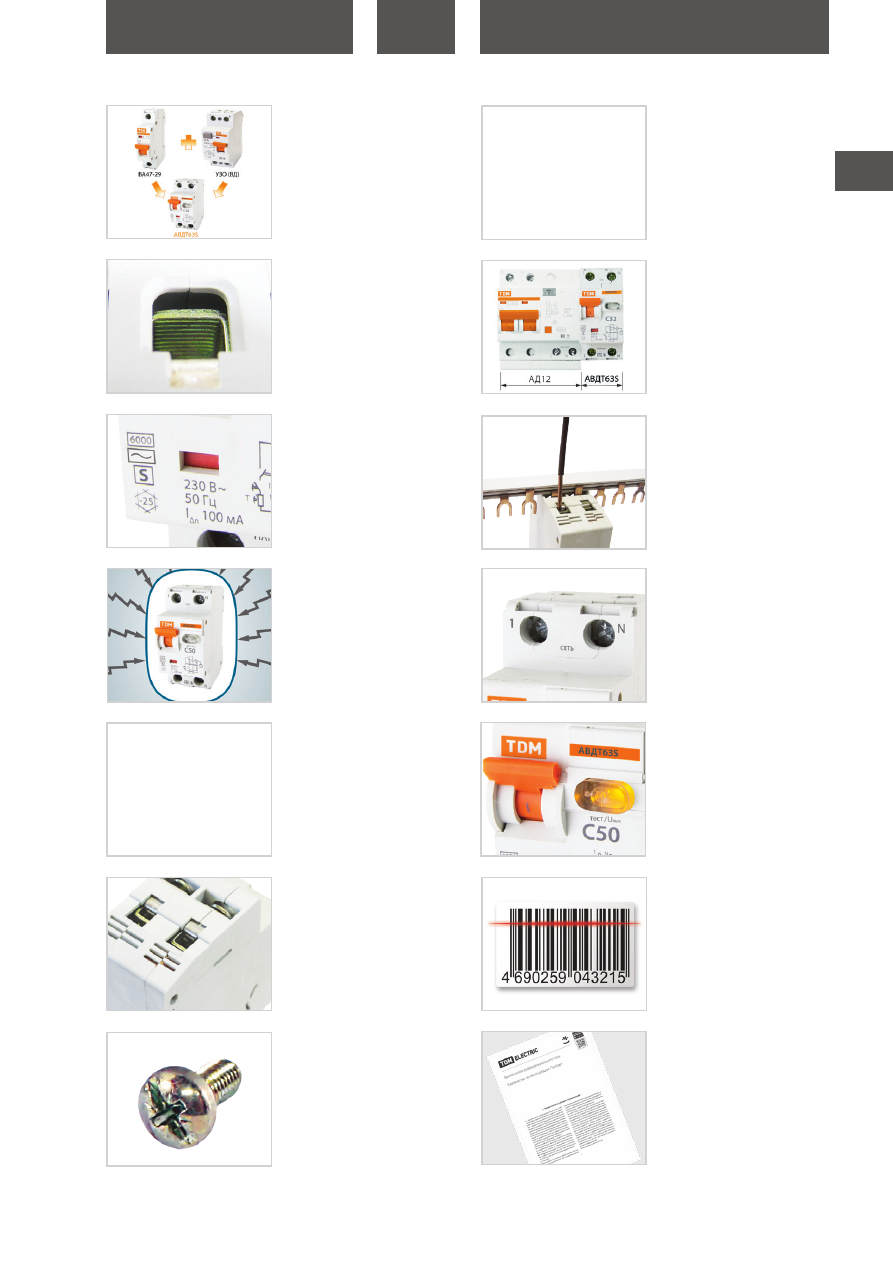

Селективная защита:

 сраба-

тывает только там, где произо-

шла утечка тока, не обесточивая

остальные помещения, подклю-

ченные к цепи.

Аппарат занимает два стан-

дартных модуля в щитке

(36 мм).

Наличие

двойного одновре-

менного подключения шины

и проводника

 значительно рас-

ширяет диапазон возможных

схемных решений.

Клеммы аппарата

 промаркиро-

ваны и подписаны (Сеть/ Нагруз-

ка), что позволяет избежать оши-

бок при монтаже.

Индикация наличия напря-

жения

 на клеммах нагрузки во

включенном состоянии.

Штрихкод и артикул

на каждом

виде упаковки делают продукт

максимально приспособленным

к требованиям автоматизиро-

ванного складского хранения и

розничной торговли.

Подробное  руководство



по

эксплуатации

 позволяет легко

установить автомат даже начина-

ющему монтажнику.

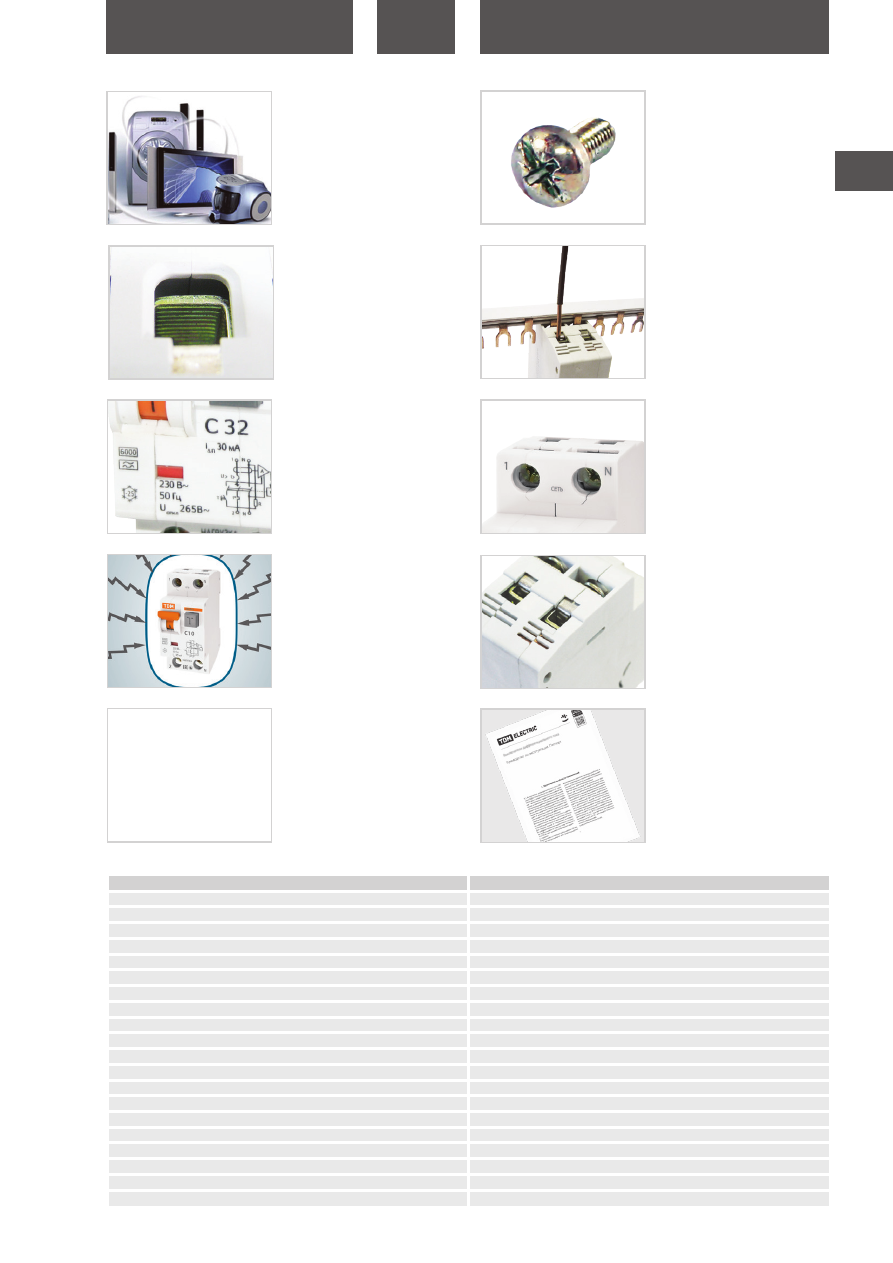

Преимущества

АВДТ63S – компактный диффе-

ренциальный автомат, сочетаю-

щий в себе

функции автомати-

ческого включателя и выклю-

чателя дифференциального

тока.

Насечки на контактных зажи-

мах

 предотвращают перегрев

и оплавление проводов за счет

более плотного и большего по

площади контакта.

На лицевой панели выключателя

расположен механический

инди-

катор положения контактов

(включено/отключено).

Повышенная помехозащищен-

ность.

Высокая предельная отключа-

ющая способность.

Конструкция клеммных зажи-

мов

 позволяет исключить слу-

чайное прикосновение к токове-

дущим частям.

Универсальная головка уси-

ленного винта

 клеммного

зажима позволяет использовать

как крестовую, так и шлицевую

отвертки. Это обеспечивает

необходимое усилие при затяж-

ке.

S

6 000 А

tdme.ru

90

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Наименование параметра

Значение

Количество полюсов

1Р+N

3Р+N

Наличие защиты от сверхтоков в полюсах

в фазных полюсах

Номинальное рабочее напряжение Ue, В

230/400

Диапазон рабочих температур, °С

от -25 до +40

Номинальная частота сети, Гц

50

Номинальный ток In, А

32, 40, 50, 63

Номинальный отключающий дифференциальный ток (уставка) In, мA

100, 300

Номинальный неотключающий дифференциальный ток IΔn0, мA

0,5 In

Номинальная наибольшая коммутационная способность Icu, A

6000

Номинальная дифференциальная наибольшая включающая и отключающая

способность IΔn, A

6000

Рабочая характеристика в случае дифференциального тока с составляющей

постоянного тока, тип

АC

Характеристика срабатывания от сверхтоков, тип

С

Механическая износостойкость, циклов В/О, не менее

15 000

Электрическая износостойкость, циклов В/О, не менее

6000

Максимальное сечение проводников, подключаемых к зажимам, мм²

25

Наличие драг. металлов: серебро, не менее, г

0,35

0,95

Масса, кг

0,25

0,45

Степень защиты по ГОСТ 14254-96

IP20

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ4

Потребляемая мощность, Вт, не более

0,5

Тип

функционально зависящие от напряжения сети

Технические характеристики


Наименование

Артикул

Номинальный ток, А

Номинальный отключающий

дифференциальный ток, мА

АВДТ63S характеристика С (2-полюсные)

АВДТ 63S C32 100мА TDM

SQ0202-0036

32

100

АВДТ 63S C32 300мА TDM

SQ0202-0037

300

АВДТ 63S C40 100мА TDM

SQ0202-0038

40

100

АВДТ 63S C40 300мА TDM

SQ0202-0039

300

АВДТ 63S C50 100мА TDM

SQ0202-0040

50

100

АВДТ 63S C50 300мА TDM

SQ0202-0041

300

АВДТ 63S C63 100мА TDM

SQ0202-0042

63

100

АВДТ 63S C63 300мА TDM

SQ0202-0043

300

АВДТ63S характеристика С (4-полюсные)

АВДТ 63S 4P C32 100мА TDM

SQ0202-0044

32

100

АВДТ 63S 4P C32 300мА TDM

SQ0202-0045

300

АВДТ 63S 4P C40 100мА TDM

SQ0202-0046

40

100

АВДТ 63S 4P C40 300мА TDM

SQ0202-0047

300

АВДТ 63S 4P C50 100мА TDM

SQ0202-0048

50

100

АВДТ 63S 4P C50 300мА TDM

SQ0202-0049

300

АВДТ 63S 4P C63 100мА TDM

SQ0202-0050

63

100

АВДТ 63S 4P C63 300мА TDM

SQ0202-0051

300

Ассортимент

Упаковка

Количество

полюсов

Групповая упаковка

Транспортная упаковка

Количество, шт.

Вес, кг

Количество, шт.

Вес, кг

Габаритные размеры, мм

Длина

Ширина

Высота

2

6

1,27

60

13,3

46

26

18

4

3

1,4

30

14,2

54,5

25

91

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

TDM ELECTRIC

АВВ

Schneider Electric

Legrand

Hager

Siemens

АВДТ63S

F202AC

A9R15291

411584 LG

CPC263M

5SM

Проводник

Шина

соединительная

Жесткий

С наконечником

«PIN» и «FORK»

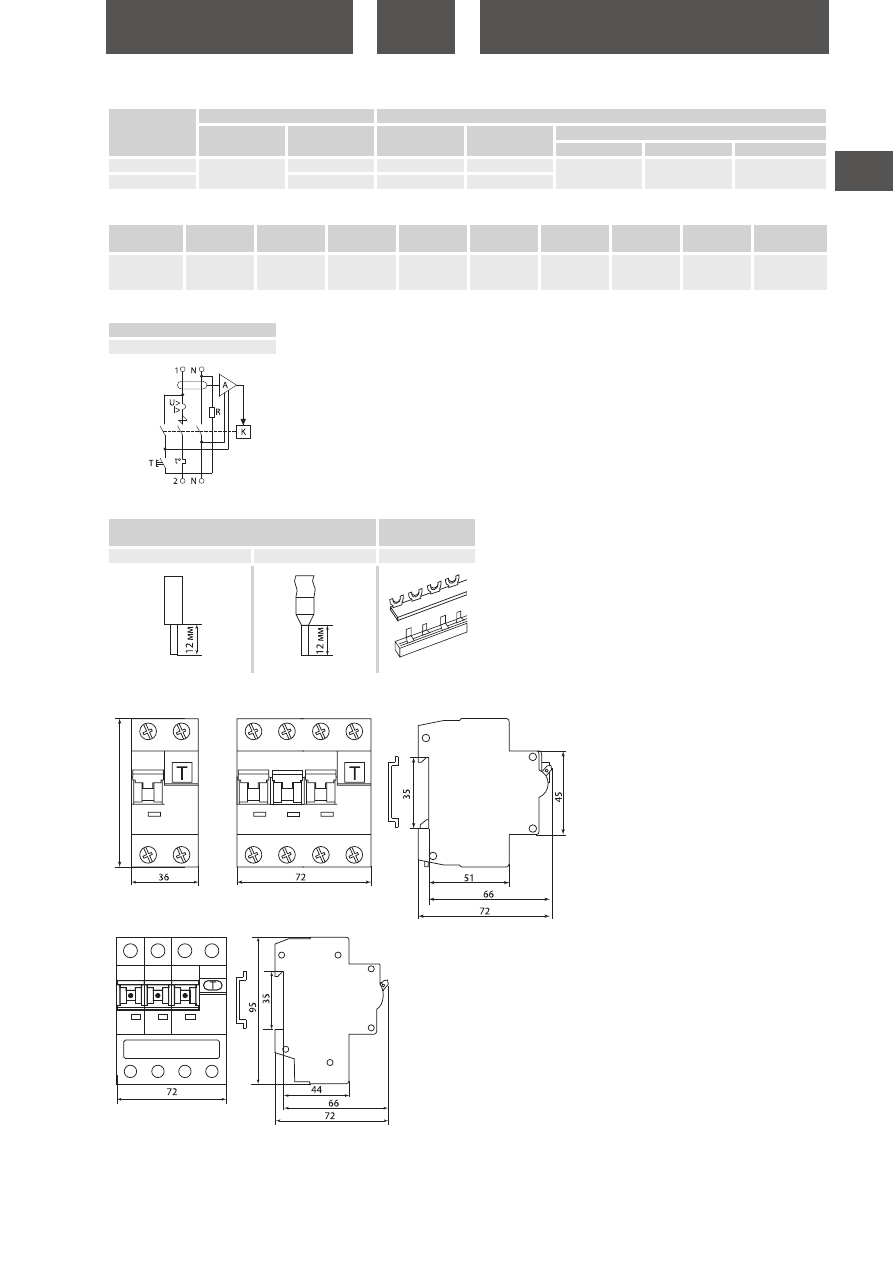

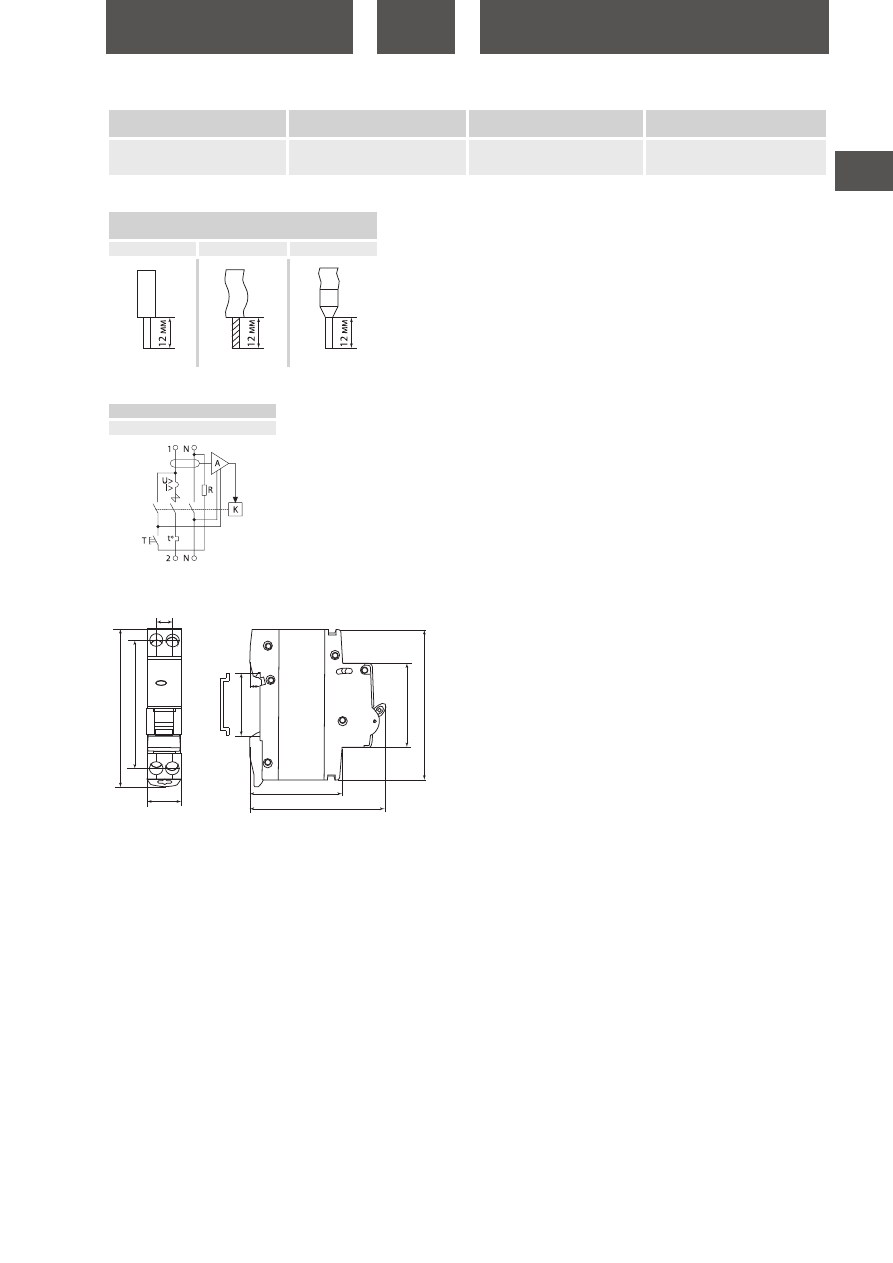

Особенности эксплуатации и монтажа

Габаритные размеры

(мм)

Сравнительная таблица аналогов по сериям

Типовые схемы подключения

Количество полюсов

2Р

4Р

2-полюсные

4-полюсные

tdme.ru

92

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Номинальная отключающая



способность

  –

максимальный ток короткого замыкания,

который автомат способен отключить и

остаться в работоспособном состоянии.

Дифференциальный ток

  – ток в милли-

амперах (мА), протекающий по телу человека,

прикоснувшегося к токоведущей части и

стоящего на токопроводящем полу. Для

защиты от поражения используют аппараты с

уставками 10, 30 и 100 мА. Аппараты с уставкой

300 мА используют для защиты от пожаров или

как двухступенчатую селективную защиту.

Класс А

 – дифференциальные автоматы класса

А защищают как от синусоидальных,  так и

пульсирующих дифференциальных токов. Они

возникают в цепи, где есть электронная техника:

компьютеры, телевизоры, DVD-плееры –

т. к. эти приборы обладают импульсными источ-

никами питания.

Этот специальный знак означает, что

дифференциальный автомат способен работать

при температуре

-25 °С.

АВДТ64

 – новое поколение аппаратов защитного отключения,

имеющих дополнительную защиту от перенапряжения, что осо-

бенно актуально для бытовых однофазных сетей.

Назначение

•  Проведение тока в нормальном режиме.

•  Отключение тока при коротких замыканиях или перегрузке.

•  Отключение тока при прикосновении человека к токоведущим

частям электроустановок или при протекании дифференциаль-

ного тока (утечки) на землю.

Применение

•  Групповые линии, питающие розетки наружной установки.

•  Розеточные группы ванных комнат и душевых помещений.

•  Цепи освещения подвалов и гаражей.

Материалы

•  Корпус и детали выполнены из пластика, не поддерживающего

горение.

•  Маркировка выполнена в соответствии с требованиями ГОСТ

и не подвержена истиранию в пределах срока эксплуатации.

•  Контактные группы снабжены серебряными наплавками для

увеличения срока службы контактов.

•  В фазном полюсе предусмотрена многослойная перфориро-

ванная омедненная пластина на выходе дугогасительной каме-

ры для предотвращения выброса продуктов горения дуги в

пространство щитка.

Маркировка

Номинальный ток

  – значение тока в ампе-

рах (А), который дифференциальный автомат

способен пропускать бесконечно долго без

отключения цепи.

Номинальное напряжение

  – напряжение

переменного тока (знак ~), при котором автомат

работает в нормальных условиях.

Характеристика электромагнитного расце-

пителя

  – отражает порог срабатывания

автомата при защите от перегрузки и короткого

замыкания.

Характеристика B

 – автомат не должен

сработать за время 0,1  сек при токе 3 In и

должен сработать за время менее 0,1 сек при

токе 5 In.

Характеристика С

 – автомат не должен сработать за время 0,1 сек

при токе 5 In и должен сработать за время менее 0,1 сек при токе

10 In.

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ

ДИФФЕРЕНЦИАЛЬНОГО ТОКА СЕРИИ

АВДТ64

Патент РФ

ТУ2008.

АЯКИ.641273.028ТУ

Преимущества

АВДТ64 – компактный дифферен-

циальный автомат, сочетающий в

себе

функции автоматических

выключателей и выключате-

ля дифференциального тока с

блоком защиты от перенапря-

жения.

Аппарат занимает два стан-

дартных модуля в щитке



(36 мм).

Сертификат

ТР ТС

гарантия

7

лет

IP20

265 В~

93

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

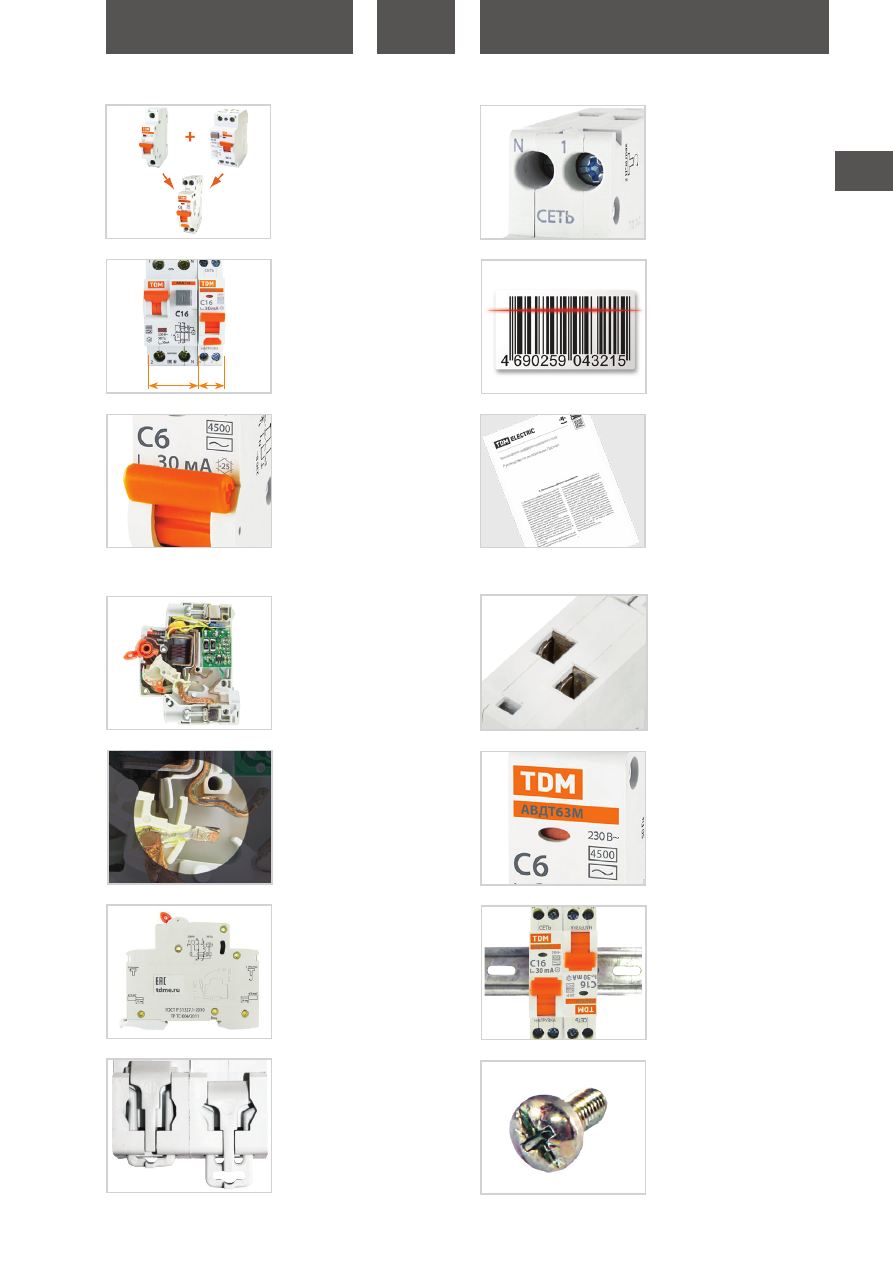

Аппарат имеет дополнитель-

ную

защиту от перенапряже-

ния

, что особенно актуально

для бытовых однофазных сетей.

Эта функция позволяет уберечь

дорогостоящую технику от повы-

шенного напряжения.

Насечки на контактных зажи-

мах

 предотвращают перегрев

и оплавление проводов за счет

более плотного и большего по

площади контакта.

На лицевой панели выключателя

расположен механический

инди-

катор положения контактов

(включено/отключено).

Повышенная помехозащи-

щенность.

Высокая предельная отключаю-

щая способность.

Универсальная головка уси-

ленного винта

 клеммного

зажима позволяет использовать

как крестовую, так и шлицевую

отвертки. Это обеспечивает

необходимое усилие при затяж-

ке.

Наличие двойного одновре-

менного подключения шины

и проводника

 значительно рас-

ширяет диапазон возможных

схемных решений.

Клеммы аппарата

 промаркиро-

ваны и подписаны (Сеть/ Нагруз-

ка), что позволяет избежать оши-

бок при монтаже.

Конструкция клеммных зажи-

мов

 позволяет исключить слу-

чайное прикосновение к токове-

дущим частям.

Подробное руководство

  по

эксплуатации позволяет легко

установить автомат даже начина-

ющему монтажнику.

6 000 А

Технические характеристики

Наименование параметра

Значение

Соответствие стандартам

ТР ТС 004-2011, ГОСТ 31225.2-2012

Амплитуда отключаемого напряжения (длительностью свыше 0,1с), В

265

Номинальное напряжение частотой 50 Гц, В

230/400

Характеристики срабатывания электромагнитного расцепителя

B; C

Номинальный ток, А

10; 16; 20; 25; 32; 40; 50; 63

Количество полюсов

1P+N; 3P+N

Номинальный отключающий дифференциальный ток, мА

10; 30; 100; 300

Рабочая характеристика при наличии дифференциального тока

A

Время отключения при номинальном дифференциальном токе, мс

≤40

Электрическая износостойкость, циклов В/О, не менее

6000

Механическая износостойкость, циклов В/О, не менее

20 000

Условия эксплуатации

УХЛ4

Степень защиты выключателя

IP20

Наличие драгоценных металлов, г/полюс

1,1

Максимальное сечение подключаемых проводников, мм

2

25 – для многожильного проводника, 35 – для одножильного проводника

Масса, кг

0,19

Потребляемая мощность, Вт, не более

0,5

Диапазон рабочих температур, °С

от –25 до +40

Момент затяжки, Н*м

3

Тип

функционально зависящие от напряжения сети

tdme.ru

94

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Ассортимент


Наименование

Артикул

Номинальный

ток, A

Номинальный отключающий

дифференциальный ток, мА

АВДТ64 характеристика В, С (2-полюсные)

АВДТ 64 2Р(1Р+N) B16 10мА тип А защита 265В TDM

SQ0205-0001

16

10

АВДТ 64 2Р(1Р+N) B25 10мА тип А защита 265В TDM

SQ0205-0002

25

АВДТ 64 2Р(1Р+N) C10 30мА тип А защита 265В TDM

SQ0205-0003

10

 30

АВДТ 64 2Р(1Р+N) C16 30мА тип А защита 265В TDM

SQ0205-0004

16

АВДТ 64 2Р(1Р+N) C20 30мА тип А защита 265В TDM

SQ0205-0005

20

АВДТ 64 2Р(1Р+N) C25 30мА тип А защита 265В TDM

SQ0205-0006

25

АВДТ 64 2Р(1Р+N) C32 100мА тип А защита 265В TDM

SQ0205-0007

32

100

АВДТ 64 2Р(1Р+N) C32 30мА тип А защита 265В TDM

SQ0205-0008

30

АВДТ 64 2Р(1Р+N) C40 100мА тип А защита 265В TDM

SQ0205-0009

40

100

АВДТ 64 2Р(1Р+N) C40 30мА тип А защита 265В TDM

SQ0205-0010

30

АВДТ 64 2Р(1Р+N) C50 100мА тип А защита 265В TDM

SQ0205-0012

50

100

АВДТ 64 2Р(1Р+N) C50 300мА тип А защита 265В TDM

SQ0205-0015

300

АВДТ 64 2Р(1Р+N) C50 30мА тип А защита 265В TDM

SQ0205-0011

30

АВДТ 64 2Р(1Р+N) C63 100мА тип А защита 265В TDM

SQ0205-0014

63

100

АВДТ 64 2Р(1Р+N) C63 300мА тип А защита 265В TDM

SQ0205-0016

300

АВДТ 64 2Р(1Р+N) C63 30мА тип А защита 265В TDM

SQ0205-0013

30

АВДТ64 характеристика С (4-полюсные)

АВДТ 64 4P(3Р+N) C16 30мА тип А защита

265В TDM

SQ0205-0019

16

30

АВДТ 64 4Р(3Р+N) C16 100мА тип А защита

265В ТDM

SQ0205-0020

100

АВДТ 64 4P(3Р+N) C16 300мА тип А защита

265В TDM

SQ0205-0021

300

АВДТ 64 4P(3Р+N) C25 30мА тип А защита

265В TDM

SQ0205-0022

25

30

АВДТ 64 4P(3Р+N) C25 100мА тип А защита

265В TDM

SQ0205-0023

100

АВДТ 64 4P(3Р+N) C25 300мА тип А защита

265В TDM

SQ0205-0024

300

АВДТ 64 4P(3Р+N) C32 30мА тип А защита

265В TDM

SQ0205-0025

32

30

АВДТ 64 4P(3Р+N) C32 100мА тип А защита

265В TDM

SQ0205-0026

100

АВДТ 64 4P(3Р+N) C32 300мА тип А защита

265В TDM

SQ0205-0027

300

АВДТ 64 4P(3Р+N) C40 30мА тип А защита

265В TDM

SQ0205-0028

40

30

АВДТ 64 4P(3Р+N) C40 100мА тип А защита

265В TDM

SQ0205-0029

100

АВДТ 64 4P(3Р+N) C40 300мА тип А защита

265В TDM

SQ0205-0030

300

АВДТ 64 4P(3Р+N) C50 30мА тип А защита

265В TDM

SQ0205-0047

50

30

АВДТ 64 4P(3Р+N) C50 100мА тип А защита

265В TDM

SQ0205-0048

100

АВДТ 64 4P(3Р+N) C50 300мА тип А защита

265В TDM

SQ0205-0049

300

АВДТ 64 4P(3Р+N) C63 30мА тип А защита

265В TDM

SQ0205-0050

63

30

АВДТ 64 4P(3Р+N) C63 100мА тип А защита

265В TDM

SQ0205-0051

100

АВДТ 64 4P(3Р+N) C63 300мА тип А защита

265В TDM

SQ0205-0052

300

95

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Габаритные размеры

(мм)

Проводник

Шина

соединительная

Жесткий

С наконечником

«PIN» и «FORK»

Типовые схемы подключения

Особенности эксплуатации и монтажа

Количество полюсов

2Р

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

ABB

Schneider

Electric

Legrand

Hager

EATON

Siemens

ETI

OEZ

General Electric

АВДТ64

DS9

АД63

Домовой,

DPN N Vigi

DX 077 079

080

ADA

PFL6

5SU1

KZS-2M/4M

OLE, OLI

DM60

Упаковка

Количество

полюсов

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

2Р

3

1,2

60

12,5

465

260

180

4P

1,4

30

14

80

16-63 А 2-полюсные

40-63 А 4-полюсные

16-32 А 4-полюсные

tdme.ru

96

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Маркировка

Номинальный ток

 – значение тока в ампе-

рах (А), который автомат способен пропускать

бесконечно долго без отключения цепи.

Номинальная отключающая способность

  –

максимальный ток короткого замыкания,

который данный автомат способен отключить и

остаться в работоспособном состоянии.

Класс АС



–

защита от синусоидальных

дифференциальных токов.

Назначение

•  Проведение тока в нормальном режиме.

•  Отключение тока при коротких замыканиях или перегрузке.

•  Отключение тока при прикосновении человека к токоведущим

частям электроустановок или протекании дифференциального

тока утечки на землю.

Применение

•  Щиты этажные.

Материалы

•  Корпус и детали выполнены из пластика, не поддерживающего

горение.

•  Контактные группы снабжены серебряными наплавками для

увеличения срока службы контактов.

•  Маркировка выполнена в соответствии с требованиями ГОСТ и

не подвержена истиранию в течение всего срока эксплуатации.

Время-токовые характеристики отключения

•

Характеристика C

 предназначена для зоны срабатывания

свыше 5-10 In и служит для электроприборов, освещения и про-

мышленного оборудования.

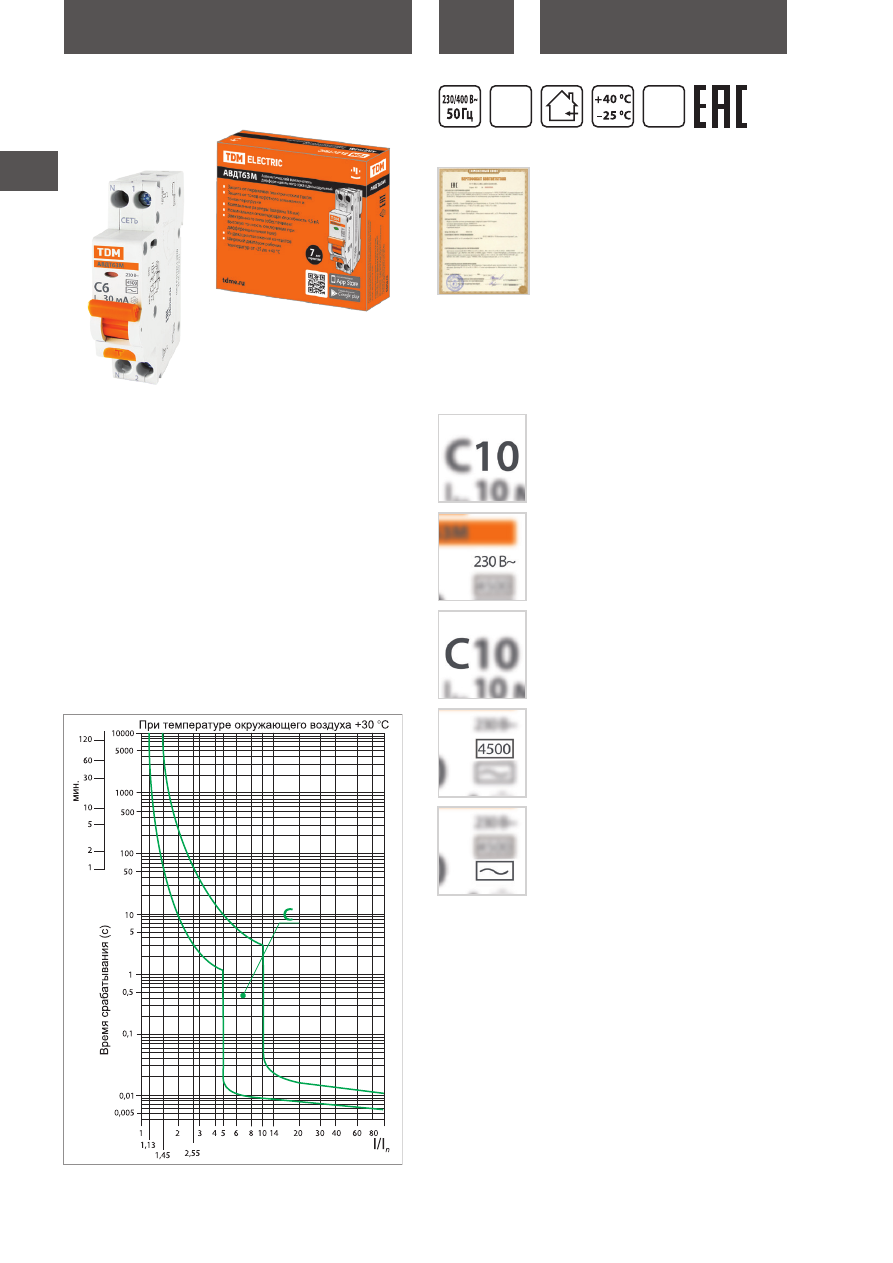

ДИФФЕРЕНЦИАЛЬНЫЕ АВТОМАТЫ

 АВДТ 63М

ТУ2008.

АЯКИ.641235.003ТУ

Номинальное напряжение

 – напряжение

переменного тока (знак ~), при котором автомат

работает в нормальных условиях.

Характеристики электромагнитного расце-

пителя

 – зона срабатывания автоматического

выключателя согласно время-токовой

характеристики отключения.

Сертификат ТР ТС

гарантия

7

лет

IP20

97

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Эргономичная рукоятка

 управ-

ления, исключающая соскальзы-

вание пальцев.

Сочетает в себе

функции авто-

матического включателя и

выключателя дифференци-

ального тока.

Клеммные зажимы

 автомата

промаркированы, что позволяет

избежать ошибок при монтаже.

Преимущества

Выключатели ВА47-29

могут

устанавливаться в любом

положении

 без изменения их

номинальных характеристик.

Подвод питающей линии может

производиться как через верх-

ние, так и через нижние клеммы

без нарушения работоспособно-

сти автомата.

На лицевой панели располо-

жен

механический индикатор

положения контактов

 (включе-

но/отключено).

Штрихкод и артикул

 на каждом

виде упаковки делают продукт

максимально приспособленным

к требованиям автоматизиро-

ванного складского хранения и

розничной торговли.

Наличие шести заклепок



позволяет усилить конструк-

цию аппарата и предотвратить

деформацию корпуса при затяги-

вании клеммных винтов.

Контактные группы

снабжены

серебряными вставками

 для

увеличения износоустойчивости

и снижения переходного сопро-

тивления и тепловых потерь.

Конструкция клеммных зажи-

мов

 позволяет исключить слу-

чайное прикосновение к токове-

дущим частям.

Подробное  руководство



по

эксплуатации

 позволяет легко

установить автомат даже начина-

ющему монтажнику.

Конструкция

Конструкция выключател

пред-

усматривает три типа защиты:

от перегрузки, короткого замы-

кания и от дифференциального

тока утечки на землю, что суще-

ственно повышает защищен-

ность распределительных и

групповых цепей.

Универсальная головка уси-

ленного винта

 клеммного

зажима позволяет использовать

как крестовую, так и шлицевую

отвертки. Это обеспечивает

необходимое усилие при затяж-

ке.

Защелка на DIN-рейку

с фик-

сацией упрощает монтаж



и демонтаж аппарата.

Компактная ширина модуля

(18  мм)

 позволяет экономить

место в электрических сбор-

ках по сравнению со стандарт-

ной шириной автоматического

выключателя дифференциально-

го тока АВДТ.

36 мм

18 мм

tdme.ru

98

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Технические характеристики

Ассортимент

Наименование параметра

Значение

Количество полюсов

1Р+N

Наличие защиты от сверхтоков в полюсах

в фазном полюсе

Номинальное рабочее напряжение Ue, В

230

Номинальная частота сети, Гц

50

Диапазон рабочих температур, °С

от -25 до +40

Номинальный ток In, А

6, 10, 16, 20, 25, 32

Номинальный отключающий дифференциальный ток (уставка) IΔn, mA

10, 30, 100

Номинальный неотключающий дифференциальный ток IΔnо, mA

0,5 IΔn

Номинальная наибольшая коммутационная способность Iсn, A

4500

Номинальная дифференциальная наибольшая включающая и отключающая

способность IΔm, A

4500

Рабочая характеристика, тип

АС

Характеристика срабатывания от сверхтоков, тип

С

Механическая износостойкость, циклов В/О, не менее

10 000

Электрическая износостойкость, циклов В/О, не менее

4000

Максимальное сечение провода, присоединяемые

к зажимам, мм²

сеть

16

нагрузка

10

Наличие драг. металлов: серебро, не менее, г

0,15–0,22

Масса, кг

0,1

Степень защиты по ГОСТ 14254-96

IP20

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ4

Момент затяжки винтов контактных зажимов, Н*м

2

Тип

функционально зависящие от напряжения сети


Наименование

Артикул

Номинальный

ток, А

Номинальный отключающий

дифференциальный ток, мА

Автоматический Выключатель Дифференциального тока

одномодульный АВДТ 63М C6 30мА TDM

SQ0202-0058

6

30

Автоматический Выключатель Дифференциального тока

одномодульный АВДТ 63М C10 10мА 4,5кА TDM

SQ0202-0065

10

10

Автоматический Выключатель Дифференциального тока

одномодульный АВДТ 63М C10 30мА 4,5кА TDM

SQ0202-0059

30

Автоматический Выключатель Дифференциального тока

одномодульный АВДТ 63М C16 10мА 4,5кА TDM

SQ0202-0064

16

10

Автоматический Выключатель Дифференциального тока

одномодульный АВДТ 63М C16 30мА 4,5кА TDM

SQ0202-0060

30

Автоматический Выключатель Дифференциального тока

одномодульный АВДТ 63М C20 30мА 4,5кА TDM

SQ0202-0066

20

30

Автоматический Выключатель Дифференциального тока

одномодульный АВДТ 63М C25 10мА 4,5кА TDM

SQ0202-0061

25

10

Автоматический Выключатель Дифференциального тока

одномодульный АВДТ 63М C25 30мА 4,5кА TDM

SQ0202-0062

30

Автоматический Выключатель Дифференциального тока

одномодульный АВДТ 63М C25 100мА TDM

SQ0202-0067

100

Автоматический Выключатель Дифференциального тока

одномодульный АВДТ 63М C32 30мА 4,5кА TDM

SQ0202-0063

32

30

Автоматический Выключатель Дифференциального тока

одномодульный АВДТ 63М C32 100мА TDM

SQ0202-0068

100

Артикулы

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0202-0065

120

9

37

33

16,4

SQ0202-0059

SQ0202-0064

SQ0202-0060

SQ0202-0066

SQ0202-0061

SQ0202-0062

SQ0202-0063

Упаковка

99

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Проводник

Жесткий

Гибкий

С наконечником

Особенности эксплуатации и монтажа

Типовые схемы подключения

Количество полюсов

2Р

81

50

74

45

45

5,5

8,5

67,5

18

87

Габаритные размеры

(мм)

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

Schneider Electric

Schneider Electric

ABB

АВДТ63М

iDif K

Домовой AD63

DSN201

tdme.ru

100

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

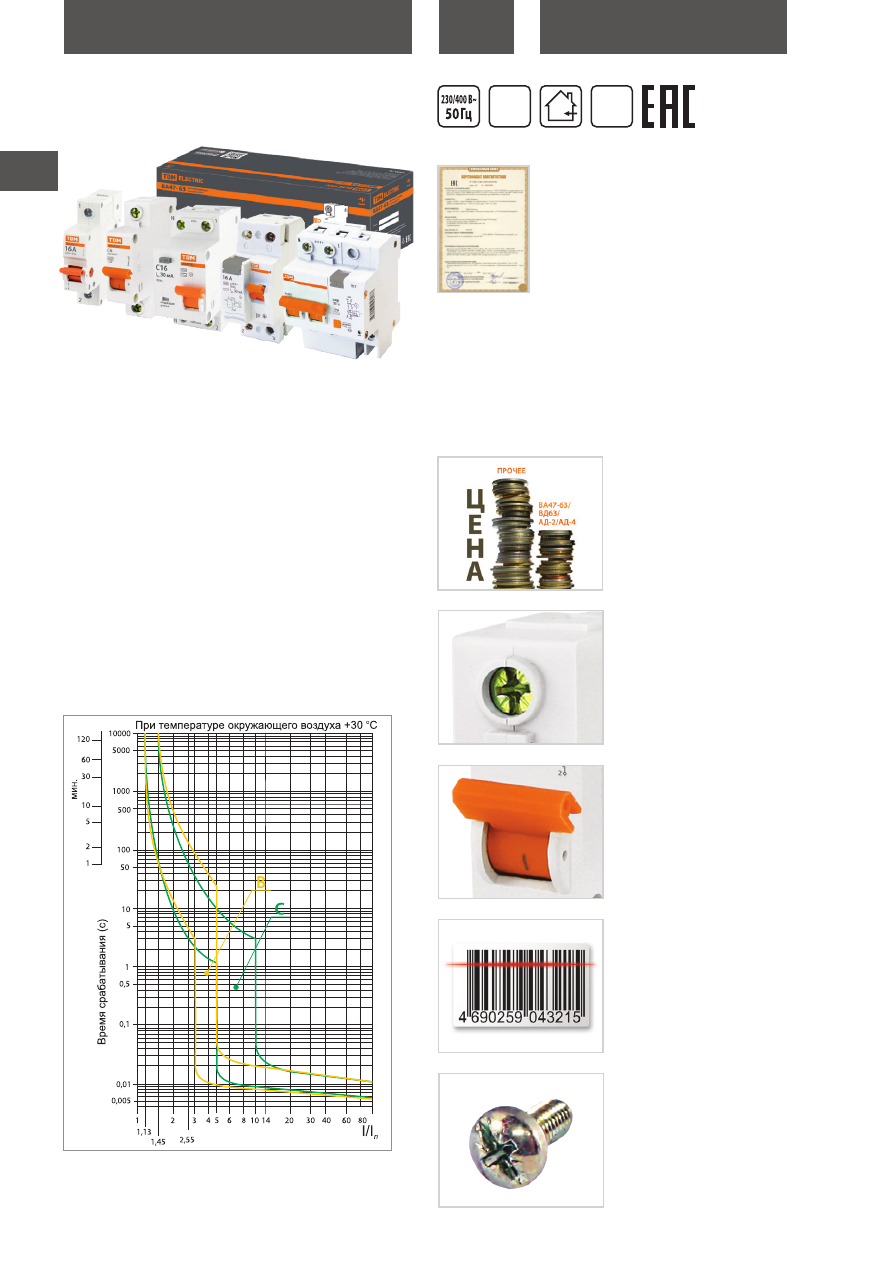

МОДУЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ БЫТОВОГО

ПРИМЕНЕНИЯ

ВА47-63, ВН-32 HOME USE, ВД63,

АД-2 И АД-4, АВДТ32 4,5 КА

Новая линейка модульного оборудования специально разработа-

на для бытового применения, включает в себя все необходимые

устройства:

•  Автоматические выключатели ВА47-63.

•  Выключатели нагрузки ВН-32 Home Use.

•  Дифференциальные выключатели (УЗО) ВД63.

•  Дифференциальные автоматы АД-2 и АД-4.

•  Автоматический выключатель дифференциального тока

АВДТ32 4,5 кА.

Все устройства соответствуют ГОСТ и высоким стандартам каче-

ства, при этом их стоимость является одной из самых низких на

рынке.

Преимущества

Самая

низкая стоимость

 в

своем ценовом сегменте.

Конструкция клеммных зажи-

мов

 позволяет исключить слу-

чайное прикосновение к токове-

дущим частям.

Эргономичная рукоятка

управ-

ления, исключающая соскальзы-

вание пальцев.

Штрихкод и артикул

на каждом

виде упаковки делают продукт

максимально приспособленным

к требованиям автоматизирован-

ного складского хранения и роз-

ничной торговли.

Универсальная головка уси-

ленного винта

 клеммного

зажима позволяет использовать

как крестовую, так и шлицевую

отвертки. Это обеспечивает

необходимое усилие при затяж-

ке.

Время-токовые характеристики отключения ВА47-63,

АД-2 и АД-4, АВДТ32 4,5 кА

Выбор время-токовой характеристики отключения в зависимости

от нагрузки:

•

Характеристика B

 (срабатывание в зоне свыше 3-5 In) – быто-

вые нагрузки с низкими пусковыми токами: электроприборы,

освещение.

•

Характеристика C

 (срабатывание в зоне свыше 5-10 In) – груп-

повые цепи   и бытовые нагрузки с умеренными пусковыми

токами: электроприборы, освещение, промышленное обору-

дование.

Сертификат ТР ТС

гарантия

7

лет

IP20

Применение

•  Жилищное, коммерческое и частное строительство

•  Объекты ЖКХ.

•  Бытового использования конечными потребителями.
