TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год)

tdme.ru

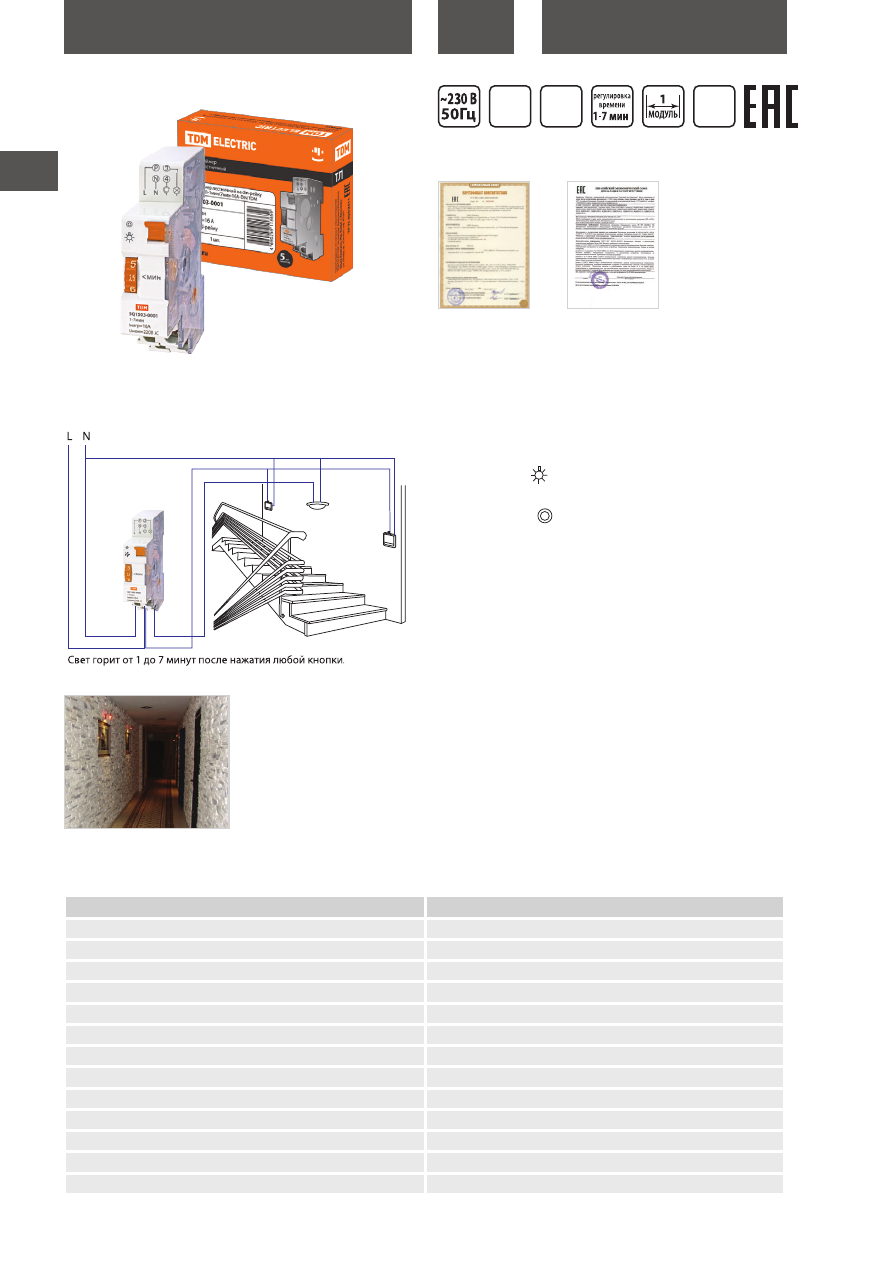

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

166

Материалы

• Корпус из негорючего самозатухающего пластика.

Конструкция

• Для управления таймером необходимо использовать выключа-

тель без фиксации (звонковая кнопка).

• Таймер имеет переключатель на лицевой панели:

- в положении

контакты таймера все время находятся в зам-

кнутом положении, обеспечивая постоянное включение осве-

щения.

- в положении

таймер переводится в режим отсчета вре-

мени с момента поступления сигнала с кнопки или с момента

перевода переключателя таймера в это положение.

Преимущества

• Исполнение в одном модуле (18 мм) позволяет экономно рас-

ходовать место в щитке.

• Значительная экономия электроэнергии, т. к. освещение вклю-

чается всего на несколько минут, в течение которых человек

успевает покинуть помещение.

Комплектация

• Таймер лестничный.

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

Назначение

• Для автоматического включения освещения лестничной пло-

щадки, коридора и др. в диапазоне времени от 1 до 7 минут, по

истечении которого освещение автоматически выключается.

Применение

Устанавливаются в основном на

лестничных площадках, в кори-

дорах, в фойе зданий, на охраня-

емых объектах и территориях.

• Таймер рассчитан для использования со всеми видами ламп.

ТАЙМЕРЫ ЛЕСТНИЧНЫЕ СЕРИИ

ТЛ

Технические характеристики

Наименование параметра

Значение

Номинальный ток нагрузки In, А

Номинальное напряжение, В

230

Номинальная частота, Гц

Выходной ток на внешнюю кнопку управления, не более, мА

Регулировка выдержки времени, мин

1–7

Шаг установки выдержки времени, мин

0,5

Задержка включения, с

<0,1

Электрическая износостойкость, не менее, циклов В/О

100 000

Механическая износостойкость, не менее, циклов В/О

10 000 000

Потребляемая мощность, ВА

Диапазон рабочих температур, °С

от -20 до +55

Масса, кг

0,075

Тип контакта

1 NO (нормально открытый)

Сертификат ТР ТС

Декларация

соответствия

гарантия

лет

IP20 16 А

tdme.ru

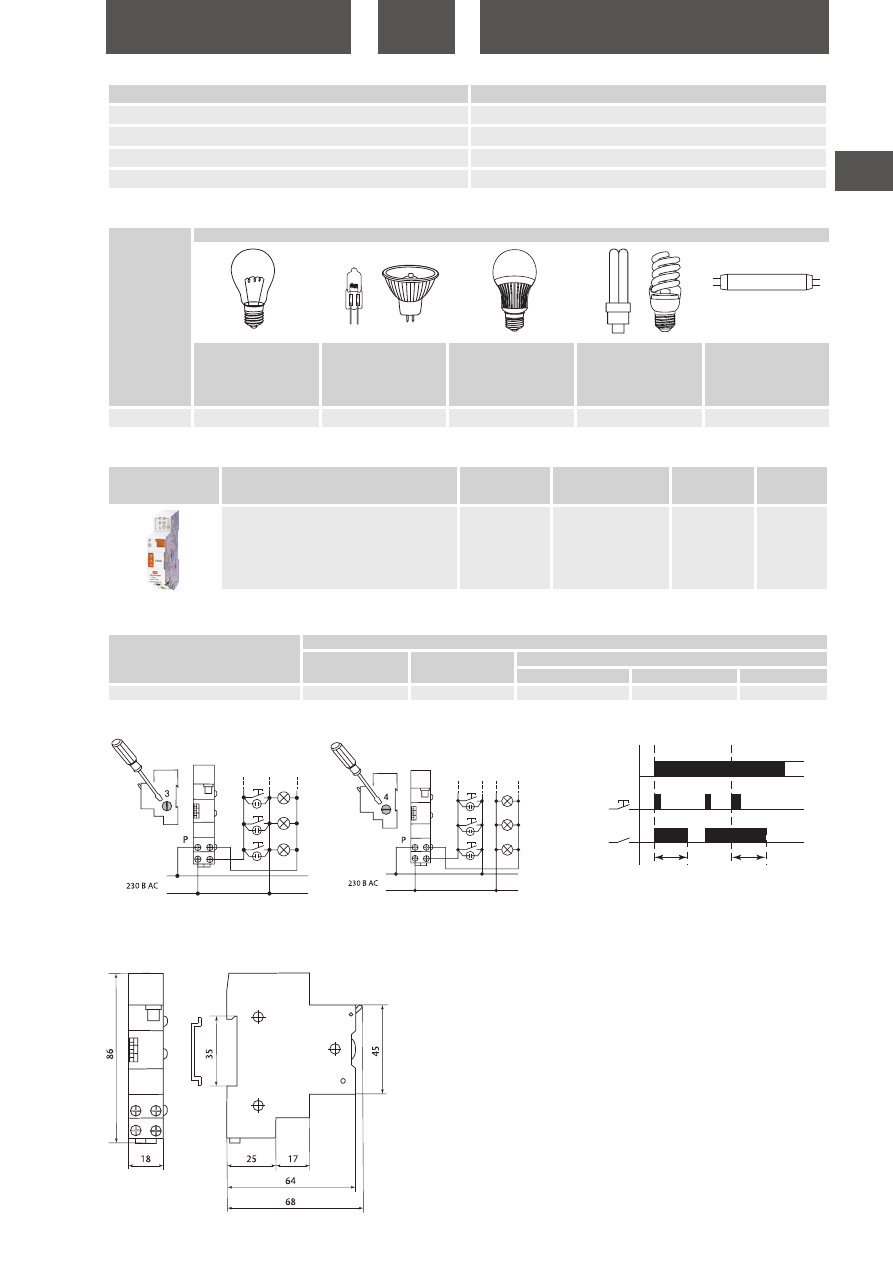

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

167

Ассортимент


Наименование

Артикул

Диапазон

устанавливаемого

времени, мин

Номинальный

ток, А

Способ

установки

Таймер лестничный ТЛ-1 мин/7 мин-16 А-DIN TDM

SQ1503-0001

1–7

DIN-рейка

Схемы подключения к сети

Управляющий контакт N

(3-х проводная схема)

Управляющий контакт L

(4-х проводная схема)

Схема работы ТЛ

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1503-0001

120

330

305

265

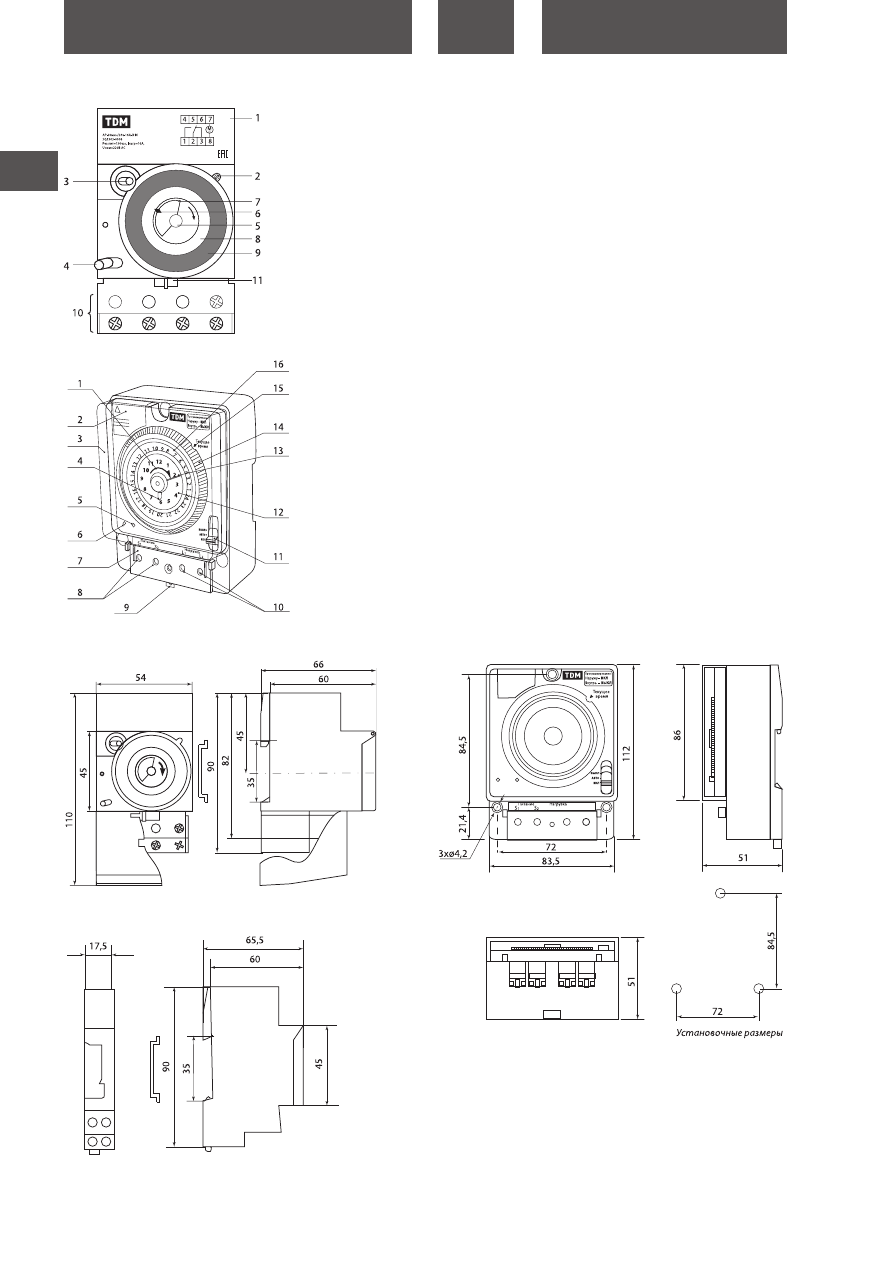

Габаритные размеры

(мм)

Рекомендуемая суммарная мощность подключаемой нагрузки

Ток контакторов

реле, А

Мощность нагрузки, Вт

Лампы накаливания

Галогенные лампы

Светодиодные лампы

Компактные

люминесцентные лампы

Люминесцентные лампы

2000

500

1000

Наименование параметра

Значение

Климатическое исполнение и категория размещения по ГОСТ 15150

УХЛ4

Степень защиты по ГОСТ 14254

IP20

Сечение подключаемых проводников, мм

0,75–4

Средний срок службы, не менее, лет

tdme.ru

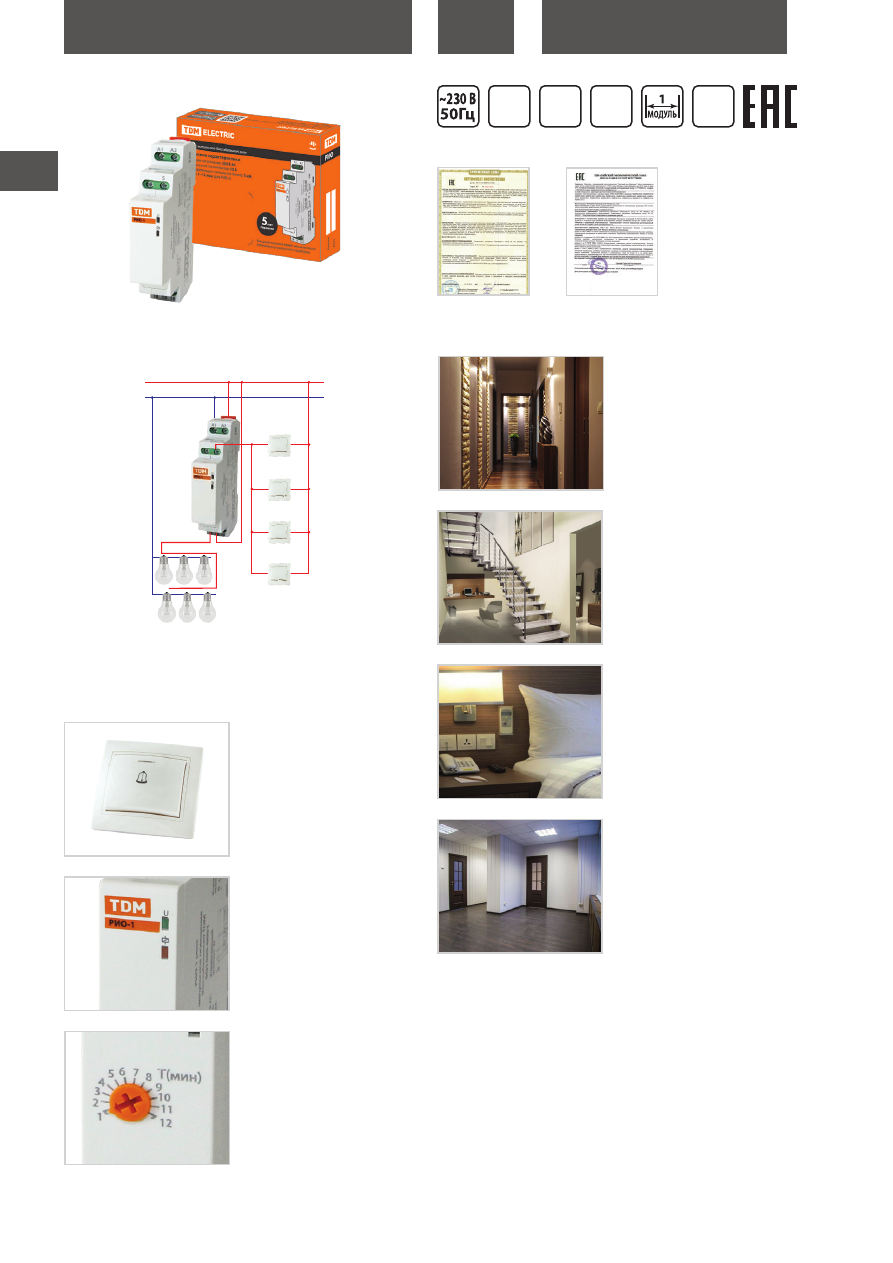

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

168

Материалы

• Корпус реле выполнен из не поддерживающего горение пла-

стика.

Работают с выключателями кно-

почного типа (без фиксации).

На лицевой панели реле имеют-

ся 2 индикатора: наличия сети

(зеленый), подключения нагруз-

ки (красный).

В РИО-2 на лицевой панели име-

ется таймер (1-12 минут), позво-

ляющий отключить освещение

через установленное время до

следующего нажатия на выклю-

чатель.

• Реле имеют функцию памяти, т. е. восстанавливают свое состоя-

ние (контакт 15-18 разомкнут или замкнут) при восстановлении

напряжения сети.

• Управление освещением из разных мест:

Коридоры (начало и конец).

Лестницы (верх и низ).

Выключатели у кровати.

Помещения с разными входами.

• Для управления по двухпроводной сети осветительным и дру-

гим электрооборудованием из нескольких мест при помощи

параллельно соединенных выключателей кнопочного типа.

РЕЛЕ ИМПУЛЬСНЫЕ (ОСВЕЩЕНИЯ)

РИО

Применение

Назначение

Конструкция

Реле

L
N

Светильники

Кнопочные

выключатели

(без фиксации)

Сертификат ТР ТС

Декларация соответствия

гарантия

лет

IP20 10 А

регулировка

времени

1-12 мин.

Преимущества

• Позволяют создавать схемы управления освещением из

нескольких мест: в коридоре, на лестнице, во всех комнатах и др.

• Использование реле позволяет упростить схему управления,

уменьшить потери сети.

• Использование реле позволяет экономить средства на прово-

дах по сравнению со схемами с проходными выключателями

(достаточно провода 2х0,35 мм²).

• В схемах с реле в отличие от схем с проходными выключателя-

ми возможно значительное увеличение числа выключателей

при незначительном усложнении схемы.

Комплектация

• Реле РИО-1/РИО-2.

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

169

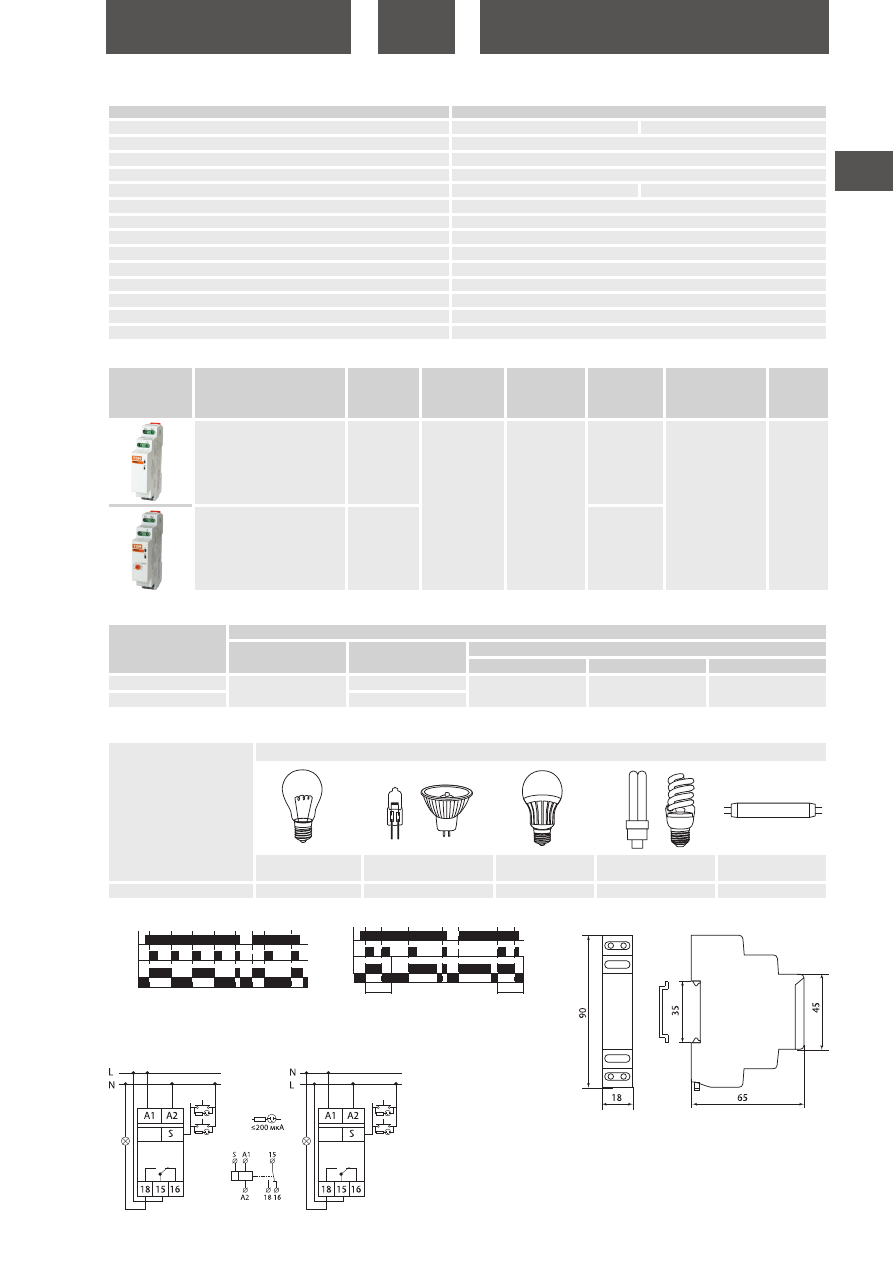

Технические характеристики

Ассортимент

Упаковка

Расчетная суммарная мощность подключаемой нагрузки

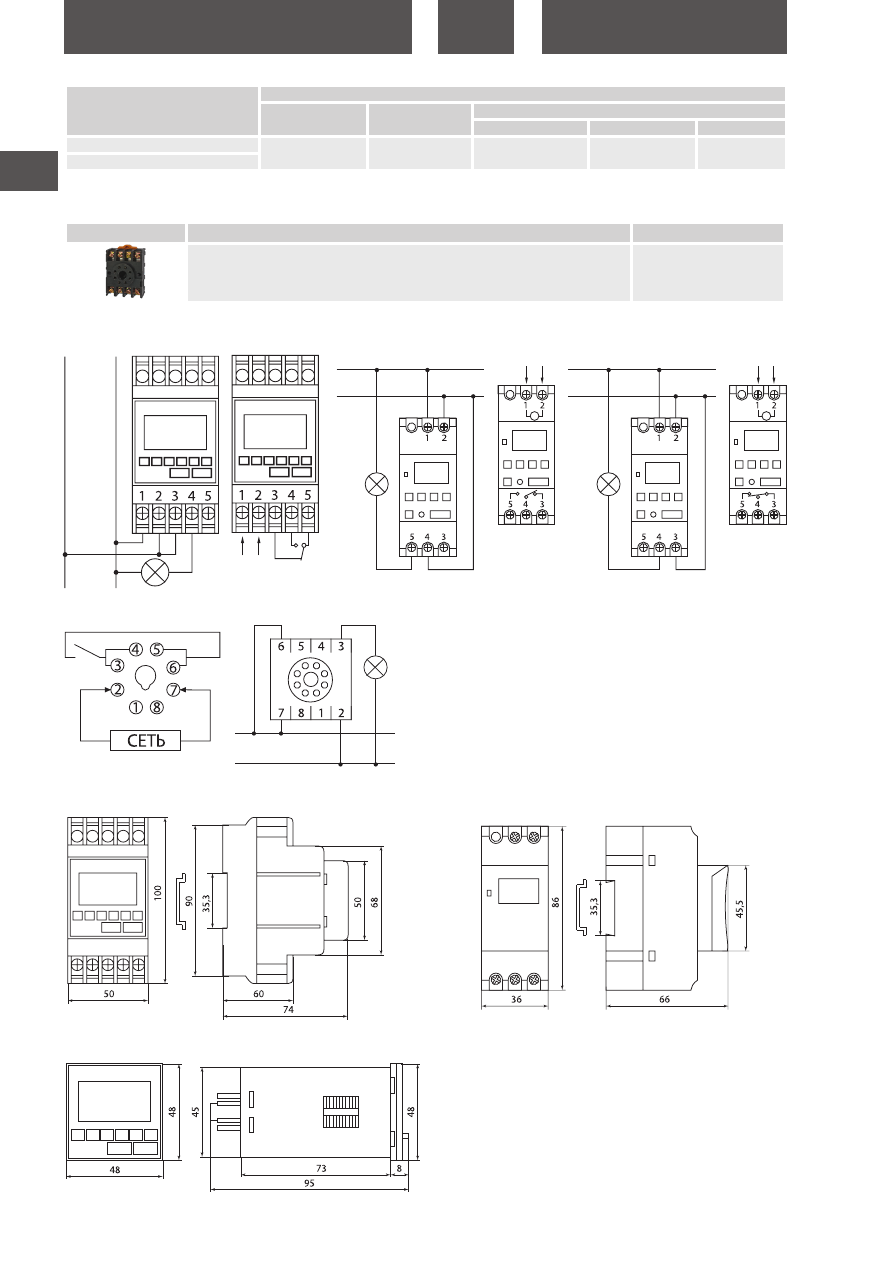

Схемы подключения к сети

Габаритные размеры

(мм)

Схемы работы реле

РИО-1

РИО-2

Наименование параметра

Значение

Типоисполнение реле

РИО-1

РИО-2

Номинальный ток контактов, А

Питающее напряжение, В АС

230

Номинальная частота, Гц

Наличие таймера, мин

нет

1–12

Ток управляющего сигнала, не более, мА

Механическая износостойкость

1 000 000

Электрическая износостойкость

100 000

Диапазон рабочих температур, °С

от -5 до +40

Степень защиты

IP20

Потребляемая мощность, не более, Вт

0,8

Способ монтажа

DIN-рейка

Тип контакта

1р (переключающий)

Сечение подключаемых проводников, не более, мм

1,5


Наименование

Артикул

Номинальное

напряжение, В

Номинальный

ток контактов

реле, А

Наличие

таймера

Тип контакта

Функция

памяти

РИО-1 реле импульсное

освещения (бистабильное,

230В) TDM

SQ1510-0001

230

нет

1р

(переключающий)

да

РИО-2 реле импульсное

освещения (бистабильное, с

тайм. 1-12 мин, 230В) TDM

SQ1510-0002

1-12 минут

Артикулы

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1510-0001

100

7,6

510

240

170

SQ1510-0002

7,7

Управляющий контакт: N

Управляющий контакт: L

15−18
15−16

А1−А2

15−18
15−16

А1−А2

Ток контактов реле, А

Мощность нагрузки, Вт

Лампы

накаливания

Галогенные лампы

Светодиодные

лампы

Компактные

люминесцентные лампы

Люминесцентные

лампы

1300

320

630

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

170

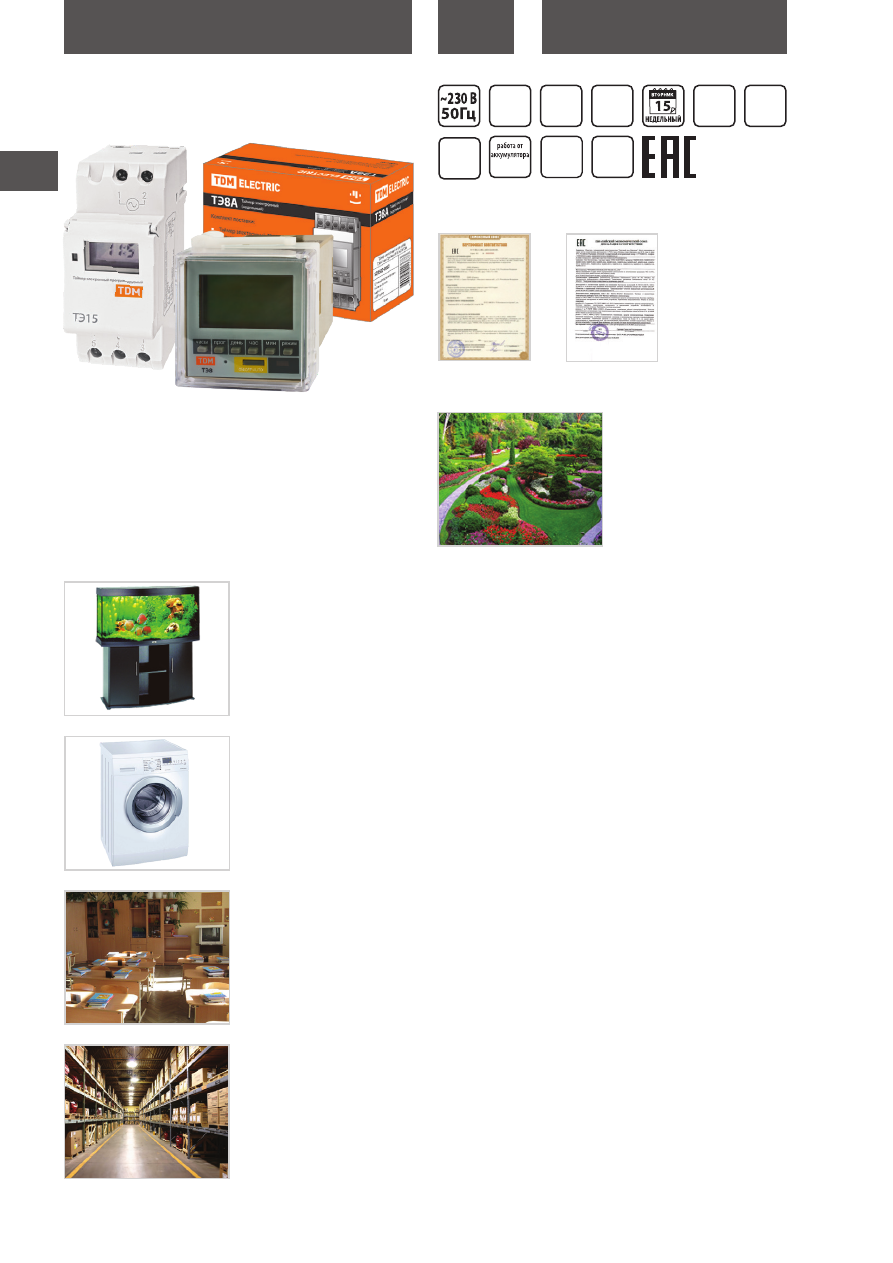

Автоматический полив сада,

например, с 4 до 6 утра через

день.

Материалы

• Корпус из негорючего самозатухающего пластика.

Конструкция

• Таймеры ТЭ8А, ТЭ8, ТЭ15 и ТЭ15М состоят из следующих узлов:

блок питания, микропроцессор, ЖК-дисплей, кнопки програм-

мирования, реле с переключающимися контактами, контакт-

ные зажимы, резервный аккумулятор и световой индикатор

включения реле.

• Отсчет времени работы таймера начинается от текущего вре-

мени и дня недели.

• Микропроцессоры таймеров обеспечивают выполнение

8 циклов управления временем включения и отключения

нагрузки (для ТЭ15 – 16 циклов). Программирование осущест-

вляется кнопками, расположенными на лицевых панелях тайме-

ров.

Преимущества

• В таймерах ТЭ8А, ТЭ8, ТЭ15 имеется режим «Импульс», который

позволяет включать нагрузку в указанное время от 1 секунды

до 60 минут в таймерах ТЭ8, ТЭ8А и до 100 минут в таймере

ТЭ15.

• В таймерах ТЭ8А, ТЭ8, ТЭ15 имеется режим «Обратный отсчет»,

который позволяет отключать нагрузку через установленное

время: от 1 секунды до 24 часов в таймерах ТЭ8, ТЭ8А и до 100

минут в таймере ТЭ15.

• Таймеры снабжены резервным источником питания, обеспечи-

вающим их работу в течение 3-х лет при отключении питания

сети.

• Разнообразие имеющихся режимов работы (все дни недели,

определенный день, рабочие дни, выходные и др. – 15 режи-

мов) позволяет запрограммировать работу таймера под любые

потребности технологического процесса разного уровня слож-

ности.

• Наличие в ассортименте таймера ТЭ8, устанавливаемого

в вырез щитка 45х45 мм, снимает ограничение применения

таймеров данного функционала только исполнениями на

DIN-рейку.

Комплектация

• Таймер электронный ТЭ8А/ТЭ8/ТЭ15/ТЭ15М.

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

ЭЛЕКТРОННЫЕ ПРОГРАММИРУЕМЫЕ ТАЙМЕРЫ

СЕРИЙ

ТЭ8А, ТЭ8, ТЭ15, ТЭ15М

Назначение

• Для включения/отключения нагрузки в запрограммирован-

ное время с режимами работы по суточному или недельному

циклам.

Применение

• В промышленных и бытовых электроустановках для автомати-

зации технологических процессов, управления освещением

и др.

• Управление освещением: автоматическое включение освеще-

ния улиц, витрин, рекламных щитов, стоянок.

Управление светом и воздухом

в аквариуме и террариуме: авто-

матическое включение/отключе-

ние освещения и подачи воздуха

по расписанию.

Помощь в домах с многотариф-

ным учетом электроэнергии:

подключение электрообору-

дования ночью, в часы с льгот-

ной тарификацией, что позволит

значительно экономить электро-

энергию.

Управление школьными звонка-

ми: автоматическое включение

звонка до и после урока в рабо-

чие дни.

Автоматическое отключение

освещения складов и производ-

ственных помещений в нерабо-

чее время: после 18-00 и в выход-

ные дни.

Сертификат ТР ТС

гарантия

лет

IP20 16 А 30 А

on/off

3 года

–10

+40

Декларация

соответствия

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

171

Наименование параметра

Значение

Модель таймера

ТЭ8А

ТЭ8

ТЭ15

ТЭ15М

Максимальный ток

исполнительного «сухого»

контакта

При подаче на контакт напряжения 230 В АС

При подаче на контакт напряжения 30 В DC

Номинальное напряжение, В

230

Номинальная частота, Гц

Диапазон рабочих напряжений, В АС

190-240

Потребляемая мощность, не более, Вт

Число ячеек памяти: ВКЛ+ВЫКЛ

8+8

16+16

32+32

Шаг установки выдержки времени, мин

Число ячеек памяти в режиме «Импульс»

Программируемая длительность импульса

от 1 секунды до 59 минут 59 секунд

от 1 секунды

до 99 минут

59 секунд

Программируемая длительность обратного отсчета

от 1 секунды до 23 часов 59 минут 59 секунд

от 1 секунды

до 99 минут

59 секунд

Режимы работы

суточный/недельный

Погрешность отсчета временных интервалов, с/сутки

Время работы от источника резервного питания при отключении сети

3 года

Тип элемента питания

CR2450 3,0 В 600 мА•ч

Возможность перезарядки элемента питания

нет

Электрическая износостойкость, не менее, циклов В/О

100 000

Механическая износостойкость, не менее, циклов В/О

10 000 000

Тип контакта

1Р (переключающий)

1Z (замыкающий)

1P (переключающий)

Масса, кг

0,175

0,15

0,17

Способ установки

DIN-рейка

вырез щита 45х45

мм (подключение

контактов с помощью

разъема Р8Ц)

DIN-рейка

Ширина таймера на DIN-рейке

–

Диапазон рабочих температур, °С

от -10 до +40

Степень защиты

IP20

Технические характеристики

Ассортимент

Упаковка


Наименование

Артикул

Шаг установки

времени, мин

Количество

ячеек

ВКЛ+ВЫКЛ

Номинальный

ток, А

Способ

установки

Таймер электронный ТЭ8A-1 мин/7дн-8on/off-

16 А-DIN TDM

SQ1503-0002

8+8

DIN-рейка

Таймер электронный ТЭ8-1 мин/7дн-8on/off-
16 А-8Ц/Щ TDM

SQ1503-0004

вырез щита

45х45 мм

Таймер электронный ТЭ15-1 мин/7дн-16on/off-

16 А-DIN TDM

SQ1503-0005

16+16

DIN-рейка

Таймер электронный ТЭ15М-1мин/7дн-

32on/off-30А-DIN TDM

SQ1503-0037

32+32

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1503-0002

12,5

350

310

360

SQ1503-0004

100

650

315

270

* Примечание: коммутирующая способность контактов 4-5 в таймере ТЭ15 – 16 А, контактов 3-4 – 13 А

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

172

Таймер ТЭ8А

Таймер ТЭ8

Таймер ТЭ15

Таймер ТЭ15М

Схемы подключения к сети

Габаритные размеры

(мм)

Таймер ТЭ8А

Таймер ТЭ8

Таймер ТЭ15, ТЭ15М

230 В~

Сеть

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1503-0005

100

395

245

380

SQ1503-0037

Аксессуары


Наименование

Артикул

Р8Ц - разъем цокольный 8-pin на DIN-рейку/плоскость TDM

SQ1503-0019

Подробная информация о разъеме Р8Ц на

стр. 187

• Таймер ТЭ8 подключается к сети при помощи разъема Р8Ц.

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

173

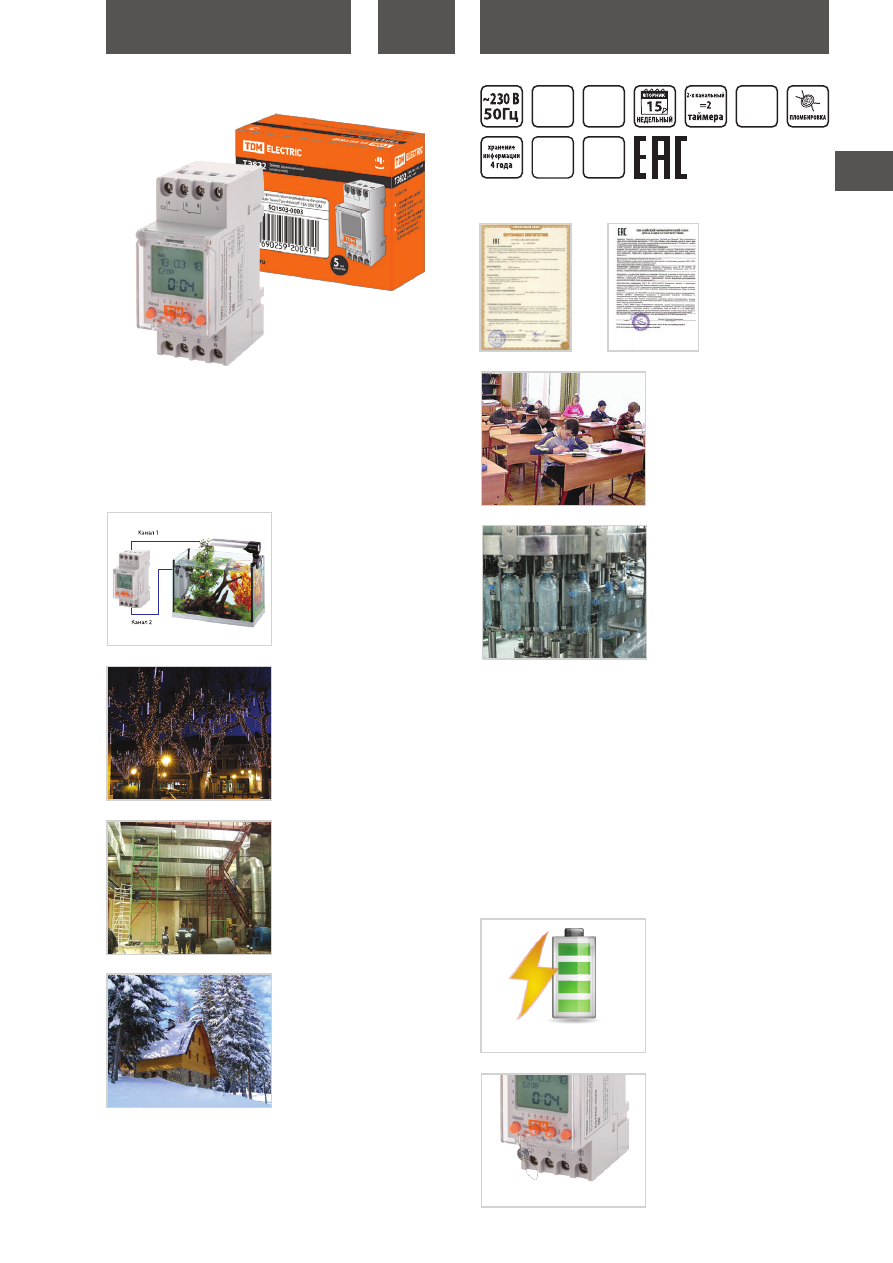

ТАЙМЕРЫ ЭЛЕКТРОННЫЕ ДВУХКАНАЛЬНЫЕ

ТЭ822

Назначение

• Для включения/отключения нагрузки в запрограммирован-

ное время с режимами работы по суточному или недельному

циклам.

Применение

• В промышленных и бытовых электроустановках для автоматиза-

ции технологических процессов, управления освещением и т. д.

2 канала в таймере могут одно-

временно управлять 2 линиями с

различными нагрузками (напри-

мер, управление светом и пода-

чей воздуха в аквариуме).

Автоматическое включение

освещения улиц, подсветки

рекламных конструкций, фаса-

дов зданий, парковок, витрин,

парков, остановок обществен-

ного транспорта, складов, подъ-

ездов и др.

Управление системами вентиля-

ции в производственных поме-

щениях по заданной программе.

Управление системами отопле-

ния в малопосещаемых объектах

и зданиях (дачи, гаражи, подсоб-

ные помещения).

Режим «Импульс» позволяет

включать нагрузку на короткие

промежутки времени (от 1 до 59

секунд) и может использовать-

ся, например, для управления

школьными звонками по распи-

санию.

Режим «Цикл» позволяет рабо-

тать таймеру по циклической

программе, начиная с установ-

ленного времени (длительность

импульса и паузы от 1 секунды

до 100 минут). Это может исполь-

зоваться, например, для автома-

тизации циклических производ-

ственных процессов.

Материалы

• Корпус таймера выполнен из не поддерживающего горение

пластика.

Конструкция и принцип работы

• Работа таймера осуществляется от текущего времени и дня

недели.

• Таймер имеет 2 переключающих исполнительных реле, кото-

рые могут коммутировать 2 независимые нагрузки.

• Микропроцессор таймера обеспечивает выполнение 22 циклов

включения/отключения согласно заданному времени. Данные

циклы можно распределять в любом порядке между первым и

вторым каналами.

• Программирование осуществляется при помощи кнопок на

лицевой панели.

Преимущества

Снабжен резервным аккумулято-

ром, обеспечивающим сохране-

ние всех параметров в течение

4 лет при отключении питания

сети.

Имеется возможность пломби-

ровки верхней крышки таймера.

4 года

Сертификат ТР ТС

гарантия

лет

IP20

16 A

on/off

–10

+50

Декларация

соответствия

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

174

Для предотвращения доступа

к программированию возможна

установка пароля.

Наименование параметра

Значение

Номинальный ток нагрузки In, А

при cos φ=1

2х16

при cos φ=0,6

2х10

Номинальное напряжение, В

230

Диапазон рабочих напряжений, В

180–250

Номинальная частота, Гц

Потребляемая мощность, не более, ВА

7,5

Число ячеек памяти: ВКЛ+ВЫКЛ

22+22

Шаг установки выдержки времени, мин

Погрешность отсчета временных интервалов, с/сутки

Устанавливаемая длительность импульса в режиме «Импульс», сек

от 1 до 59

Устанавливаемая длительность импульса и паузы в режиме «Цикл»

от 1 сек до 99 мин 59 сек

Время сохранения заданных параметров при отключении питания сети, лет

Тип элемента питания

CR2477 3 В 1000 мА•ч

Возможность перезарядки элемента питания

нет

Электрическая износостойкость, не менее, циклов В/О

100 000

Механическая износостойкость, не менее, циклов В/О

10 000 000

Потребляемая мощность, ВА

Тип контактов

2P (переключающие)

Масса, кг

0,17

Способ установки

DIN-рейка

Ширина таймера на DIN-рейке

36 (2 модуля DIN)

Диапазон рабочих температур, °С

от -10 до +50

Степень защиты

IP20

Технические характеристики

Ассортимент


Наименование

Артикул

Шаг установки

времени, мин

Количество ячеек

ВКЛ+ВЫКЛ

Номинальный

ток, А

Способ

установки

Таймер электронный ТЭ822-2кан-

1мин/7дн-44on/off-16А-DIN TDM

SQ1503-0003

22+22

2х16

DIN-рейка

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1503-0003

12,5

325

250

315

TDM ELECTRIC

Евроавтоматика

Legrand

ABB

ТЭ822

PCZ-522

047 71

DT2

Сравнительная таблица аналогов по сериям

Комплектация

• Таймер ТЭ822.

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

175

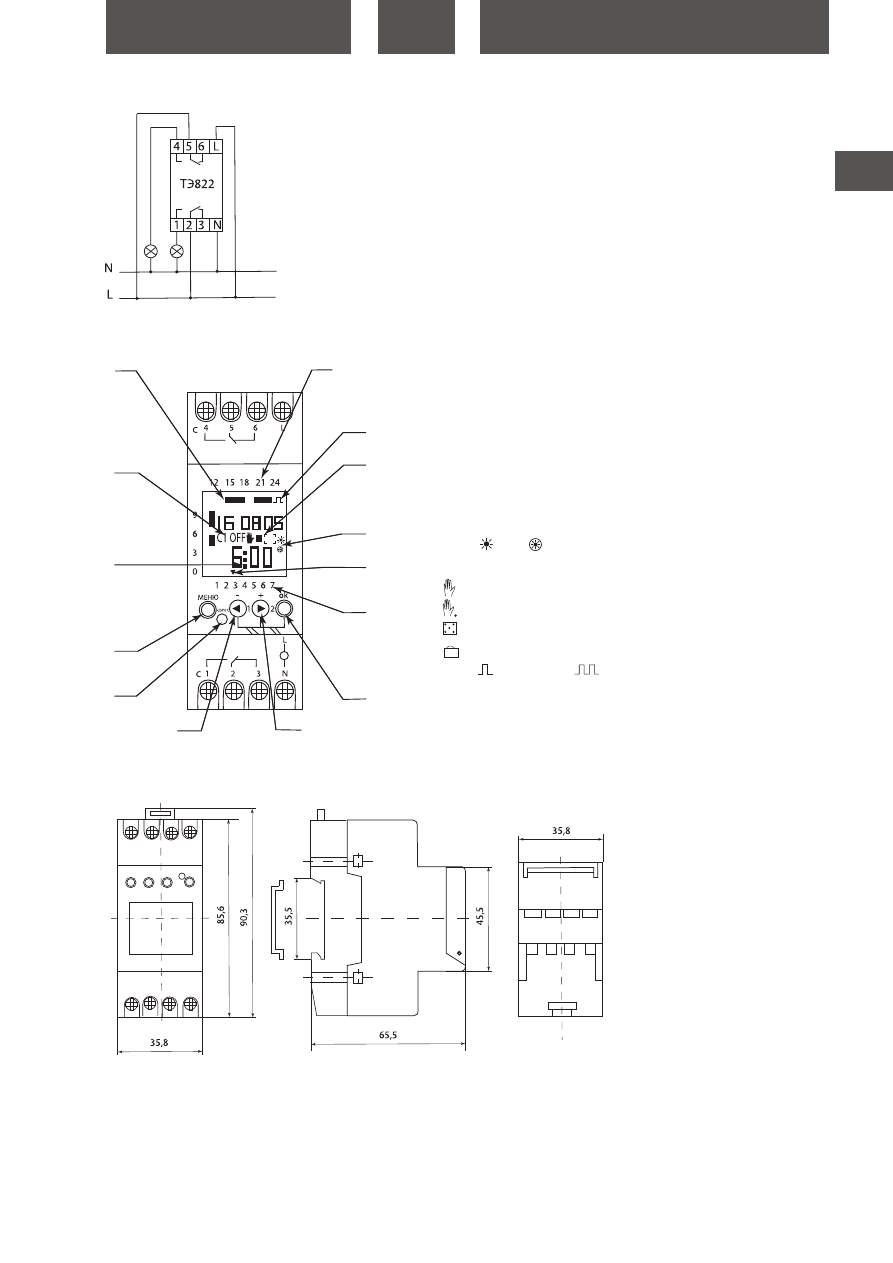

Схема подключения к сети

Элементы управления таймера

1 – отображение запрограммированных временных интервалов включение/

отключение на текущий день

2 – отображение номера канала : С1 или С2 и его статуса: ON или OFF (пере-

ключение отображения состояния первого и второго каналов происходит

автоматически с интервалом 5–10 секунд)

3 – 2 моргающих точки между часами и минутами – есть питающее напряже-

ние сети, 3 моргающие точки – работа от встроенного аккумулятора

4 – кнопка «Меню»

5 – кнопка «Сброс»

6 – кнопка «

◄

7 – кнопка «

►

8 – кнопка «ok»

9 – обозначение дня недели от 1 до 7, где 1 – понедельник, 7 – воскресенье

10 – метка указания текущего дня недели

11 – значки « » или «

» – отображаются при подключении автоматического

перевода на летнее и зимнее время

12 – отображение значков специальных функций:

» – Отмена программы

» – Постоянно включено / постоянно выключено

» – Случайная задержка

» – Праздник

13 – значки

– «Импульс» и

– «Цикл» отображаются при активации

соответствующих режимов

14 – обозначение часов (числа от 0 до 24)

Габаритные размеры

(мм)

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

176

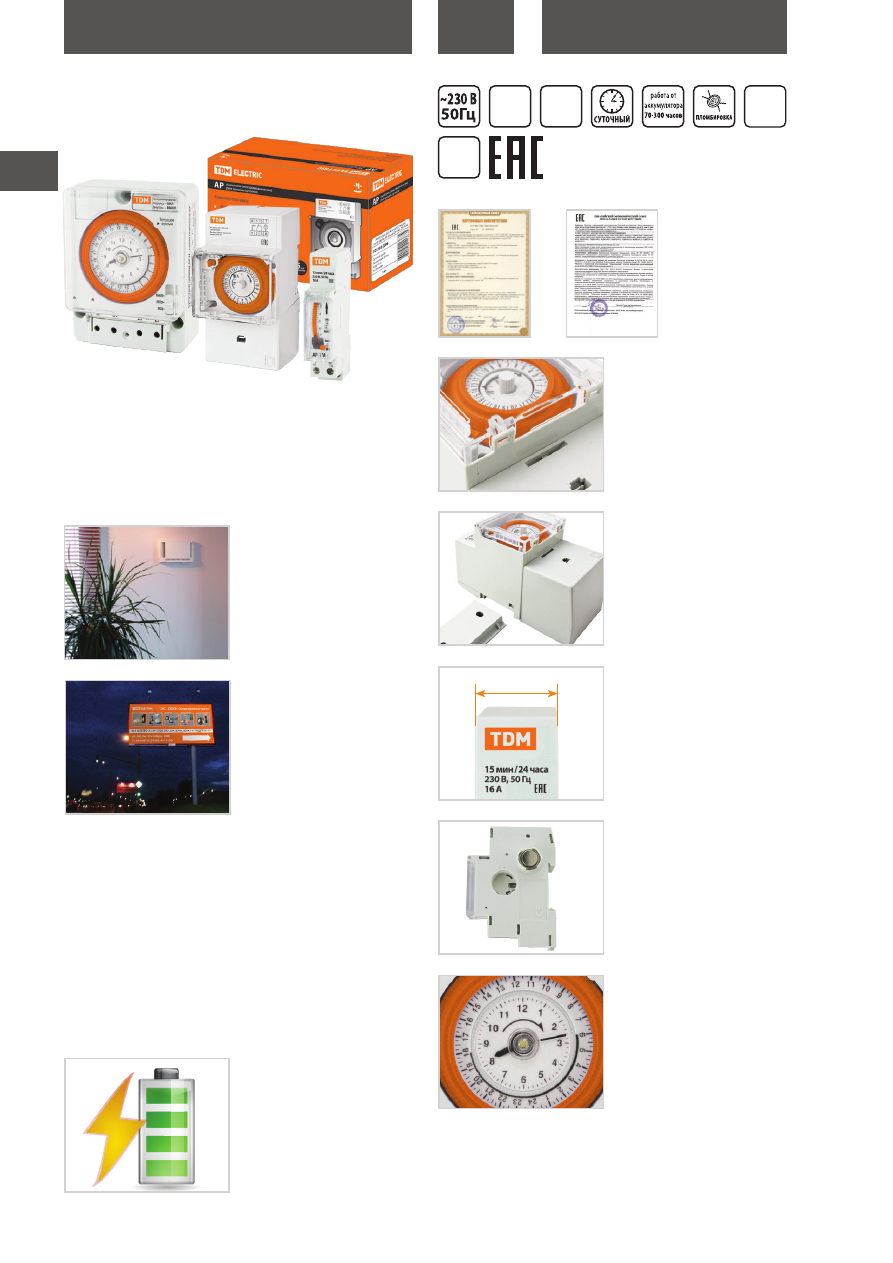

АНАЛОГОВЫЕ (ЭЛЕКТРОМЕХАНИЧЕСКИЕ)

СУТОЧНЫЕ РЕЛЕ ВРЕМЕНИ СЕРИЙ

АР, АР-1М, АР-П

Назначение

• Для отсчета интервалов времени, автоматического включения/

отключения электротехнического оборудования через задан-

ные промежутки времени по суточному циклу.

Применение

• В промышленных и бытовых электроустановках для автомати-

зации технологических процессов.

Регулярное проветривание

помещений или контроль влаж-

ности по заданному циклу в тече-

ние суток.

Управление освещением: авто-

матическое включение освеще-

ния улиц, витрин, рекламных

щитов, стоянок.

Материалы

• Корпус из негорючего самозатухающего пластика.

Конструкция

• Реле содержат электронную схему управления, частота импуль-

сов которой синхронизирована кварцевым резонатором.

Схема управления предназначена для управления движением

миниатюрного шагового электродвигателя, передающего вра-

щение через зубчатую передачу на установочные лимбы.

• Установочные лимбы (сектора) делают полный оборот за

1 сутки. Один сектор соответствует периоду 30 минут (для АР)

и 15 минут (для АР-1М и АР-П), при совмещении запрограм-

мированного сектора с меткой текущего времени устройство

переключает контакты (подключает нагрузку).

Преимущества

Реле снабжены аккумулятором,

обеспечивающим их работу от

72 до 300 часов (в зависимости

от исполнения) при отключении

питания сети.

Возможность опломбирования

крышки клеммной колодки и

защитной верхней крышки (для

реле серии АР).

Возможность установки реле как

на DIN-рейку, так и на монтаж-

ную плоскость (для реле серии

АР и АР-П). В реле АР для этого

используется дополнительная

планка, входящая в комплекта-

цию.

Комплектация

• Реле АР/АР-1М/АР-П.

• Защитная крышка клеммной колодки (для АР).

• Переходная планка для крепления реле на плоскость (для АР).

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

Ширина 1 модуль (АР-1М), что

позволяет экономить место в

щитке.

Возможность замены встроенно-

го аккумулятора.

Возможность установки времени

с точностью ±20 секунд (для реле

серии АР-П).

1модуль

Сертификат ТР ТС

гарантия

лет

IP20 16 A

–10

+50

Декларация соответствия

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

177

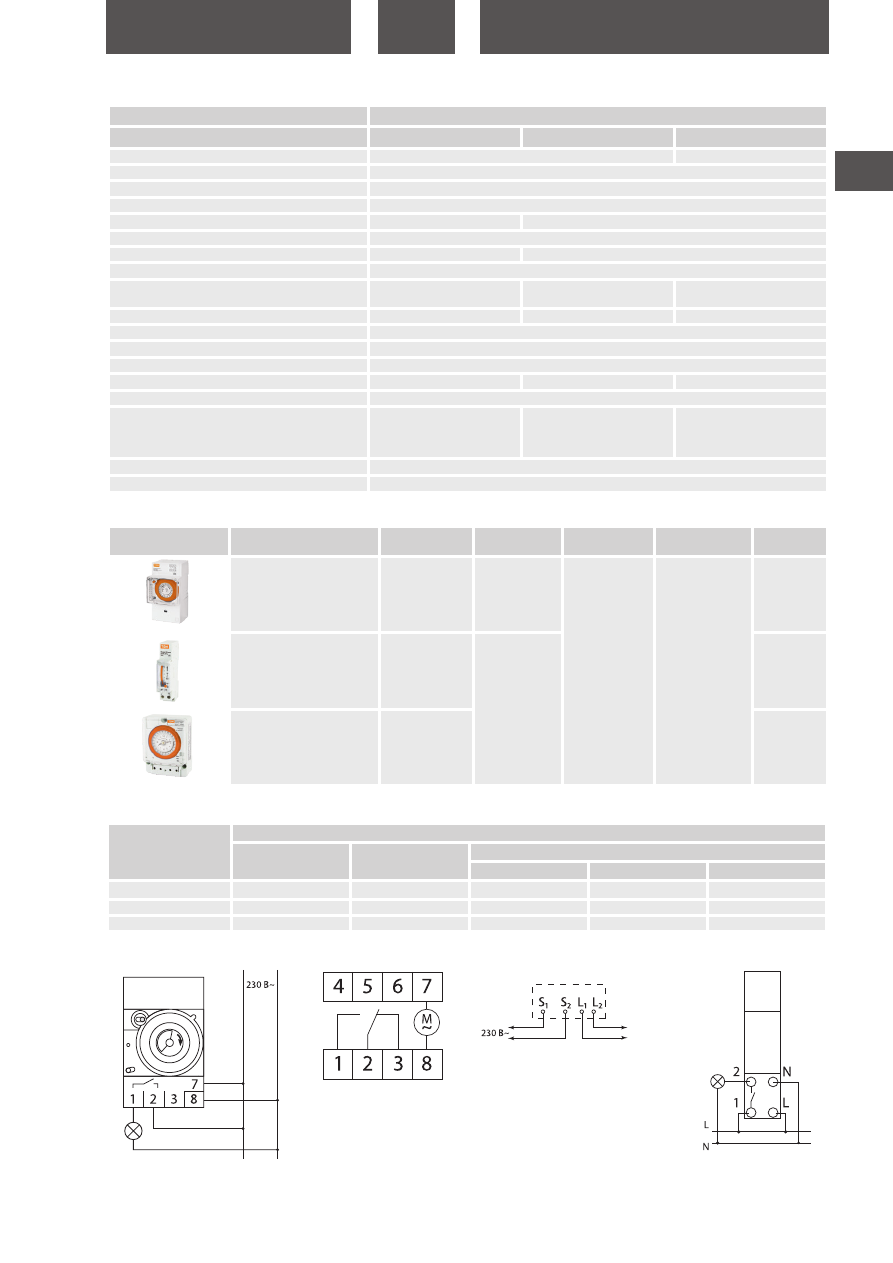

Технические характеристики

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1503-0006

11,5

550

310

175

SQ1503-0021

120

330

305

265

SQ1503-0022

14,5

450

280

220

Схемы подключения к сети

Питание реле подключается

к контактам 7 и 8, подключе-

ние нагрузки: 2–3 нормально

замкнутый контакт, 2–1 нор-

мально разомкнутый контакт

(замыкается при срабатыва-

нии реле).

Особенности эксплуатации и монтажа

Ассортимент


Наименование

Артикул

Шаг установки

времени, мин

Цикличность

Номинальный

ток, А

Способ

установки

Аналоговое реле
АР-30мин/24ч-16А-DIN TDM

SQ1503-0006

24 часа (сутки)

монтажная

плоскость/

DIN-рейка

Аналоговое реле АР-1М-

15мин/24ч-16А-DIN TDM

SQ1503-0021

DIN-рейка

Аналоговое реле АР-П-

15мин/24ч-20А TDM

SQ1503-0022

монтажная

плоскость/

DIN-рейка

Наименование параметра

Значение

Модель реле

АР

АР-1М

АР-П

Номинальный ток нагрузки In, А

Номинальное напряжение, В

230

Номинальная частота, Гц

Потребляемая мощность, не более, Вт

Шаг установки выдержки времени, мин

Погрешность срабатывания реле по времени, мин

±3

Число циклов ВКЛ/ВЫКЛ в сутки

Погрешность отсчета временных интервалов, с/сутки

Время работы от источника резервного питания при

отключении сети, час

150

300

Тип аккумулятора

Ni-MH 2,4 В 80мАч

B80H Ni-MH 1,2 В 80мАч

1/3АА Ni-Cd 1,2 В 150мАч

Электрическая износостойкость, не менее, циклов В/О

100 000

Механическая износостойкость, не менее, циклов В/О

10 000 000

Тип контакта

1NO (нормально открытый)

Масса, кг

0,17

0,08

0,25

Диапазон рабочих температур, °С

от -10 до +50

Способ установки

на DIN-рейку или монтажную

плоскость (переходная планка

с крепежными отверстиями в

комплекте)

на DIN-рейку

на монтажную плоскость или

DIN-рейку

Гарантийный срок службы, лет

Степень защиты

IP20

Реле АР-П

L
N

Питание

Нагрузка

~230 В AC

АР-1М

Примечание для реле АР-П:

контакты нагрузочной цепи

имеют внутреннее соеди-

нение с контактами питаю-

щей цепи, для избегания КЗ

запрещаются любые допол-

нительные соединения.

АР

АР-П

АР-1М

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

178

Габаритные размеры

(мм)

1 – корпус таймера

2 – индикатор работы часового механизма

3 – переключатель контакторов таймера

4 – выключатель таймера

5 – ручка установки (коррекции) текущего времени

6 – указатель времени

7 – внутренний лимб (минусы)

8 – внешний лимб (часы)

9 – сектор установки программы (48 секторов)

10 – контактные выводы реле

11 – место пломбировки крышки клеммной колодки

1 – стрелка (указывает направление прокрутки при установке времени)

2 – отсек сменной батареи

3 – защитная прозрачная крышка

4 – часовая стрелка

5 – индикатор срабатывания реле

6 – индикатор наличия питающей сети

7 – крышка клеммной колодки

8 – контакты подключения питающей сети

9 – защелка на DIN-рейку

10 – контакты подключения нагрузки

11 – переключатель режимов "ON/AUTO/OFF"

12 – малый циферблат

13 – минутная стрелка

14 – установочные сектора

15 – метка текущего времени

16 – большой циферблат

АР

АР-П

АР-1М

Элементы управления реле

АР

АР-П

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

179

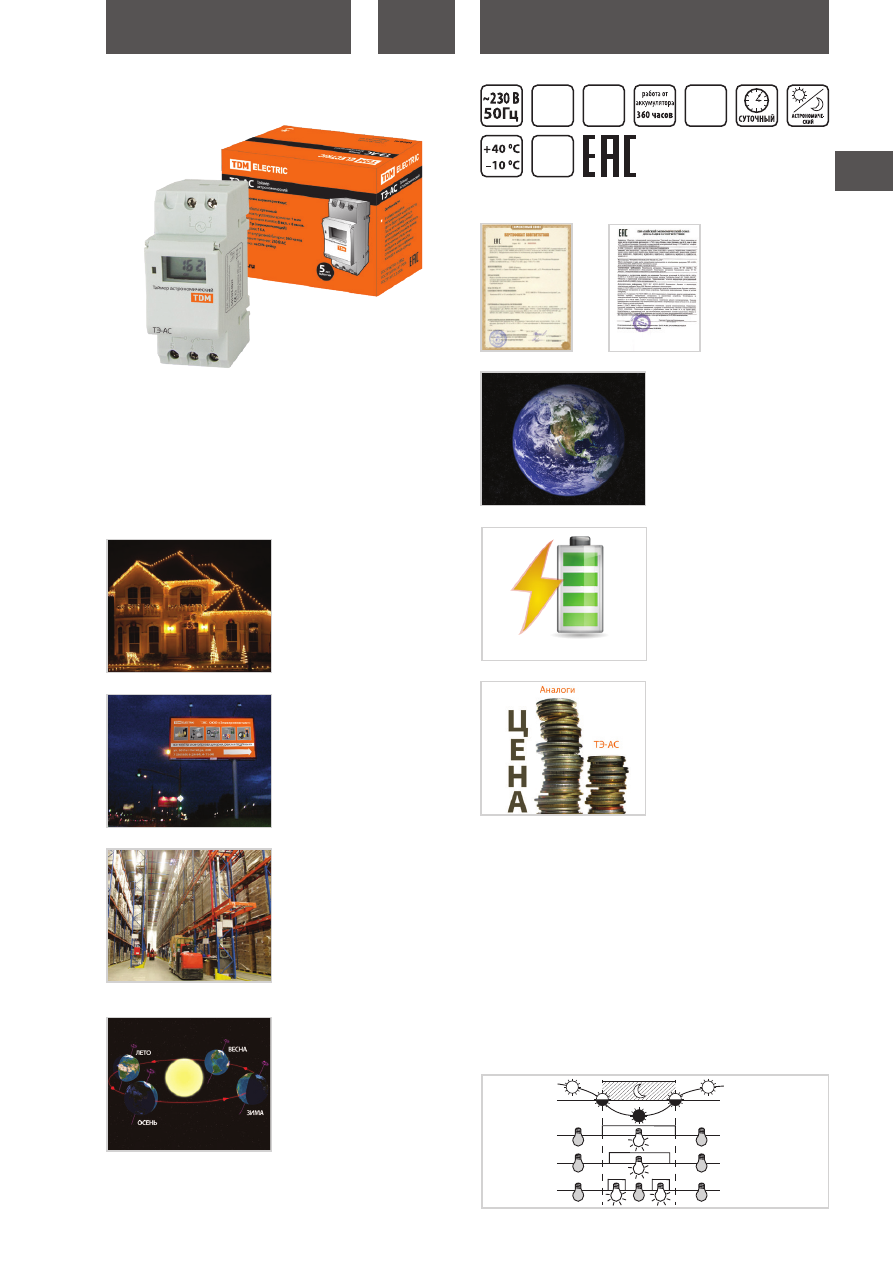

Назначение

• Для включения/отключения нагрузки в запрограммированное

время с режимами работы по суточному циклу и возможно-

стью автоматической корректировки установленного времени

в зависимости от времени восхода и захода солнца в разное

время года.

Применение

• В промышленных и бытовых электроустановках для автомати-

зации управления освещением.

Управление уличным освещени-

ем, подсветкой фасадов, парко-

вок, витрин, парков, остановок

общественного транспорта и др.

Управление подсветкой реклам-

ных конструкций.

Управление внутренним осве-

щением: подсветка витрин мага-

зинов, освещение подъездов,

офисных центров, коридоров

гостиниц, производственных

территорий, складов и др.

Преимущества

Управление освещением полно-

стью автоматизировано, т. к.

таймер сам корректирует время

включения и выключения в зави-

симости от времени года.

ТАЙМЕРЫ ЭЛЕКТРОННЫЕ АСТРОНОМИЧЕСКИЕ

СЕРИИ

ТЭ-АС

В таймере программируется

полушарие земли и любая гео-

графическая широта, что позво-

ляет использовать его в любой

точке планеты.

Снабжен резервным аккумуля-

тором, обеспечивающим работу

в течение 360 часов при отклю-

чении питания сети.

Самое доступное ценовое пред-

ложение на таймеры данного

типа на рынке РФ и стран СНГ.

Материалы

• Корпус таймера выполнен из не поддерживающего горение

пластика.

Конструкция и принцип работы

• Таймер работает с привязкой к географической широте места

установки и времени года. Установленное время будет автома-

тически корректироваться каждый день в зависимости от вре-

мени восхода и захода солнца (схема 1).

• Имеется возможность запрограммировать включение и выклю-

чение освещения в любое время, например, включать через

20 минут после захода солнца и отключать за 20 минут перед

восходом, что позволит дополнительно экономить электро-

энергию (схема 2).

• Дополнительное энергосбережение обеспечивает функция

программирования перерыва в работе ночью, например,

с 1 часа ночи до 5 часов утра (схема 3).

Схема 1

Схема 3

Схема 2

360 часов

Сертификат ТР ТС

гарантия

лет

IP20 16 А

on/off

Декларация

соответствия

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

180

Наименование параметра

Значение

Номинальный ток нагрузки In, А

при cos φ=1

при cos φ=0,4

Номинальное напряжение, В

230

Диапазон рабочих напряжений, В

180–250

Номинальная частота, Гц

Потребляемая мощность, не более, Вт

Число ячеек памяти: ВКЛ+ВЫКЛ

8+8

Шаг установки выдержки времени, мин

Диапазон установки географической широты, градусы

от 0 до 66°

Погрешность отсчета временных интервалов, с/сутки

Время работы от источника резервного питания при отключении сети, лет

Тип элемента питания

CR2450 3 В 600 мА•ч

Возможность перезарядки элемента питания

нет

Электрическая износостойкость, не менее, циклов В/О

100 000

Механическая износостойкость, не менее, циклов В/О

10 000 000

Потребляемая мощность, ВА

Тип контакта

1P (переключающий)

Масса, кг

0,125

Способ установки

DIN-рейка

Ширина таймера на DIN-рейке

36 (2 модуля DIN)

Диапазон рабочих температур, °С

от -10 до +40

Степень защиты

IP20

Технические характеристики

Упаковка

Ассортимент


Наименование

Артикул

Шаг установки

времени, мин

Количество

ячеек

ВКЛ+ВЫКЛ

Номинальный

ток, А

Способ

установки

Таймер электронный ТЭ-АС-

1мин/24ч-8on/off-16А-DIN

(астрономический) TDM

SQ1503-0023

8+8

DIN-рейка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1503-0023

100

15,5

380

230

380

TDM ELECTRIC

Евроавтоматика

Legrand

ТЭ-АС

PCZ-524

PCZ-525

037 20

Сравнительная таблица аналогов по сериям

• Программирование таймера осуществляется в три этапа:

1. Установка текущих даты и времени.

2. Установка географической широты (см. таблицу в конце раз-

дела).

3. Установка времени включения и отключения.

Комплектация

• Таймер ТЭ-АС.

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 9
