Bosch Rexroth Преобразователь частоты Серия VFC x610 / VFC 3610 / VFC 5610. Руководство (R911369850)

12.3 Настройка силового каскада

12.3.1 Задать режим управления

Эта функция доступна ТОЛЬКО с преобразователем частоты VFC 5610. Для

преобразователя частоты VFC 3610 доступна ТОЛЬКО функция «Управление

V/f».

Код

Название

Диапазон настройки

По умол-

чанию

Мин. Атриб.

C0.00 Режим управления (только VFC

5610)

0, 1

–

Оста-

нов

●

0: Управление V/f. Данный режим активен по умолчанию.

●

1: Бессенсорное векторное управление (управление SVC)
После активации данного режима необходимо также правильно настроить

параметры, связанные с параметризацией двигателя и управлением SVC.

См.

гл. 12.11.2 "Параметризация двигателя" на стр. 251

гл. 12.11.4

"Управление SVC (только VFC 5610)" на стр. 271

, соответственно.

12.3.2 Настройки нормального/интенсивного режима

Данная функция используется для переключения режимов работы преобраз-

ователя частоты в соответствии с типом нагрузки фактической области при-

менения.

Код

Название

Диапазон настройки

По умол-

чанию

Мин. Атриб.

C0.01 Настройки нормального/интен-

сивного режима работы

0, 1

–

Оста-

нов

●

0: ND (нормальный режим работы)
Измените режим работы на «Нормальный режим работы», изменив значе-

ние параметра с «1» на «0» в соответствии с требованиями фактической

области применения.
Пример:
Двигатель мощностью 7,5 кВт используется для легкой нагрузки, напри-

мер, вентилятора:
– Выберите преобразователь частоты VFC 3610 мощностью 5,5 кВт

(5K50).

– Измените режим работы преобразователя частоты с «Интенсивный ре-

жим» на «Нормальный режим».

●

1: HD (Интенсивный режим). Данный режим активен по умолчанию.
Пример:
Двигатель мощностью 7,5 кВт используется для интенсивной нагрузки, на-

пример, компрессора:

Серия VFC x610

Bosch Rexroth AG

Функции и параметры

145/475

12.3.3 Настройка несущей частоты

Код

Название

Диапазон настройки

По умолчанию

Мин. Атриб.

C0.05 Несущая частота

0K40...22K0: 1...15 кГц
30K0...185K: 1...12 кГц

0K40...90K0: 4k
110K...185K: 2k

Пуск

C0.06 Автоматическая регули-

ровка несущей частоты

0: Неактивн.
1: Активн.
2: Фиксированная несу-

щая частота

–

Оста-

нов

Если выходная частота ниже 5 Гц, несущая частота будет 2 кГц;

если выходная частота 5...10 Гц, несущая частота будет 4 кГц; если

выходная частота выше 10 Гц, несущая частота будет равна на-

стройке пользователя.

Связь между несущей частотой, рассеянием тепла, уровнем шума, током

утечки и помехами приводится ниже:

Рассеяние тепла

Шум

Ток утечки и помехи

Более высокая несущая ча-

стота

Верхняя

Нижняя

Верхняя

Нижняя несущая частота

Нижняя

Верхняя

Нижняя

Табл. 12-2: Влияние несущей частоты

Показатели понижения несущей частоты см.

гл. 6.2.2 "Снижение электриче-

ских характеристик" на стр. 26

Для оптимизации рабочих характеристик значение несущей ча-

стоты должно следовать из уравнения: [C0.05] ≥ 10 x [E0.08].

При [C0.06] = 1 несущая частота может также изменяться автоматически для

поддержания температуры модуля питания в допустимом диапазоне.
Если [C0.06] = 2, несущая частота всегда фиксируется на C0.05.

Серия VFC x610

Bosch Rexroth AG

Функции и параметры

147/475

12.3.4 Управление вентилятором

Эта функция используется для установки режима работы вентилятора радиа-

тора и вентилятора электролитического конденсатора.

Код

Название

Диапазон настройки

По умол-

чанию

Мин. Атриб.

C0.50

Управление вентилятором

0: Автоматическое управле-

ние
1: Всегда включён
2: Включён, когда преоб-

разователь работает

–

Пуск

●

0: Автоматическое управление
Вентилятор радиатора по умолчанию включается/выключается автомати-

чески в зависимости от температуры радиатора. В этом режиме уровень

шума преобразователя частоты может быть снижен.

●

1: Всегда включён
Вентилятор радиатора и вентилятор электролитического конденсатора

включаются после включения преобразователя частоты и работают непре-

рывно. В этом режиме можно добиться лучшего охлаждения преобразова-

теля частоты.

●

2: Включён, когда преобразователь работает.
Вентилятор радиатора и вентилятор электролитического конденсатора

включены, когда преобразователь работает, и выключаются, когда преоб-

разователь останавливается.

Если C0.50 = "0: Автоматическое управление", вентилятор элек-

тролитического конденсатора запускается, когда преобразователь

частоты работает, и останавливается, когда преобразователь ча-

стоты останавливается.

12.3.5 Напоминание о техобслуживании вентилятора

Функция используется, чтобы напомнить пользователям о необходимости

проведения техобслуживания охлаждающего вентилятора. Время техобслу-

живания может быть задано в соответствии с фактическими условиями эк-

сплуатации.

Код

Название

Диапазон настройки

По умол-

чанию

Мин. Атриб.

C0.51 Общее время работы вентиля-

тора

0...65 535 ч

Счи-

тыва-

ние

C0.52 Время проведения техобслужи-

вания вентилятора

0...65 535 ч

Оста-

нов

C0.53 Сброс общего времени работы

вентилятора

0: Неактивн.
1: Активн.

–

Пуск

Для использования данной функции выполните следующие шаги:
Шаг 1: Правильно установите время обслуживания вентилятора
Задайте параметр [C0.52] 'Время техобслуживания вентилятора' в соответ-

ствии с условиями применения.

Шаг 2: При возникновении предупреждения проверьте статус срока службы

вентилятора
При выводе на панель управления кода предупреждения «FLE» (Срок техоб-

служивания истек) это значит, что [C0.51] «Общее время работы вентилято-

ра» превышает [C0.52] «Время проведения технического обслуживания вен-

тилятора».

●

Приостановите отображение кода предупреждения «FLE» нажатием кнопки

<Func>.

●

Проведите техническое обслуживание или замените вентилятор.

Шаг 3: После обслуживания или замены вентилятора сбросьте счетчик срока

службы вентилятора

●

Задайте параметру C0.53 «Сброс общего времени работы вентилятора»

значение «1: Активен»
После этого параметрам [C0.53] и [C0.51] автоматически будет задано

значение «0». Теперь код предупреждения «FLE» полностью исчезнет.

●

При необходимости отрегулируйте значение параметра C0.52 «Время тех-

нического обслуживания вентилятора».

Серия VFC x610

Bosch Rexroth AG

Функции и параметры

149/475

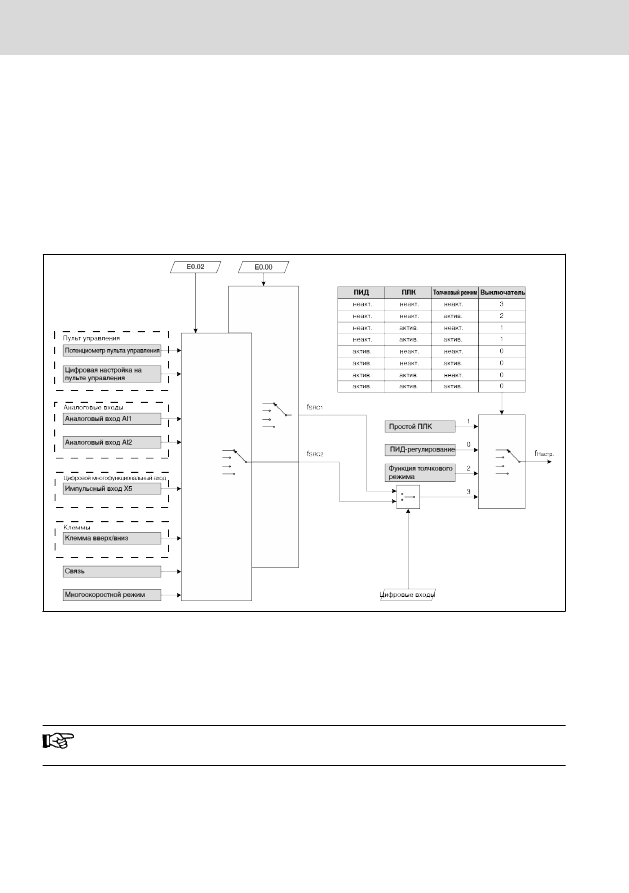

12.4 Источники настройки задающей частоты

12.4.1 Описание функции

Существует четыре источника задания частоты с различными уровнями при-

оритета (0, 1, 2, 3), как показано на рисунке ниже.
В этой главе рассматривается только источник задания частоты с приорите-

том четвертого уровня «3: Источник настройки задающей частоты». Другие

источники задания частоты, «0: ПИД-регулирование», «1: Простой ПЛК» и «2:

Функция толчкового режима» будут рассмотрены позже в отдельных главах.

SRC1

Первый источник настройки частоты

SRC2

Второй источник настройки частоты

Первый уровень приоритета (ПИД-ре-

гулирование)

Второй уровень приоритета (Простой

ПЛК)

Третий уровень приоритета (функция

толчкового режима)

Четвертый уровень приоритета (Ис-

точник настройки задающей частоты)

Настр.

Задание частоты

Рис. 12-13: Источники задания частоты

Переключение и совмещение источника задания частоты не мо-

гут быть выполняться одновременно.

12.4.2 Выберите источник задания частоты

Основные настройки
Путем настройки параметров E0.00 «Первый источник задания частоты» или

E0.02 «Второй источник настройки частоты» можно выбрать различные ис-

точники задания частоты.

Код

Название

Диапазон настройки

По умол-

чанию

Мин. Атриб.

E0.00 Первый источник настройки ча-

стоты

0...21

–

Оста-

нов

E0.02 Второй источник настройки часто-

ты

0...21

–

Оста-

нов

●

0: Потенциометр панели
Частота задается путем регулировки потенциометра на панели управле-

ния.

●

1: Кнопка панели
Задание частоты выполняется путем настройки параметра E0.07 «Цифро-

вая настройка уставки частоты». Когда преобразователь частоты работает,

нажатие кнопок <▼> и <▲> на панели управления приводит к уменьшению

или увеличению выходной частоты.

●

2: Аналоговый вход AI1
Задание частоты осуществляется по входу AI1.

●

3: Аналоговый вход AI2
Задание частоты осуществляется по входу AI2.

●

4: Аналоговый вход EAI1
Задание частоты осуществляется по аналоговому входу EAI.

●

5: Аналоговый вход EAI2
Задание частоты осуществляется по аналоговому входу EAI2.

●

10: Импульсный вход X5
Задание частоты осуществляется по импульсному входу через вход X5.

●

11: Команда цифрового входа ВВЕРХ/ВНИЗ
Задание частоты осуществляется командой Вверх/Вниз/Сброс через циф-

ровые входы.

●

20: Связь
Задание частоты выполняется с помощью технического ПО, ПЛК или дру-

гого устройства через протокол Modbus.

●

21: Параметры многоскоростного режима
Задание частоты выполняется путем настройки параметров многоскорост-

ного режима.

Серия VFC x610

Bosch Rexroth AG

Функции и параметры

151/475

Переключение источников задания частоты
Когда [E0.04] = 0, «Сочетание источников задания частоты» неактивно. За-

данная частота может переключаться между первым и вторым источником

задания частоты с помощью цифрового входа.
Если состояние выбранного цифрового входа изменяется при работающем

преобразователе частоты, источник уставки частоты мгновенно переключает-

ся, а преобразователь частоты ускоряется/замедляется согласно фактиче-

ским настройкам частоты соответствующего источника.
Активное/неактивное состояние выбранного цифрового входа вызывается

уровнем напряжения, а не фронтом.

Код

Название

Диапазон настройки

По умол-

чанию

Мин. Атриб.

E1.00

Вход X1

30: Активация второго источника настройки

частоты

–

Оста-

нов

E1.01

Вход X2

–

Оста-

нов

E1.02

Вход X3

–

Оста-

нов

E1.03

Вход X4

–

Оста-

нов

E1.04

Вход X5

–

Оста-

нов

H8.00

Вход EX1

–

Оста-

нов

H8.01

Вход EX2

–

Оста-

нов

H8.02

Вход EX3

–

Оста-

нов

H8.03

Вход EX4

–

Оста-

нов

Для использования функции переключения источников задания частоты вы-

полните следующие шаги:
Шаг 1: Проверьте и убедитесь, что [E0.04] = «0: Сочетание отсутствует»
Шаг 2: Выберите второй источник задания частоты, установив параметр

E0.02
Шаг 3: Настройте установленную частоту выбранного источника задания ча-

стоты
Шаг 4: Выберите клемму цифрового входа и установите для нее функцию

«30: Активация второго источника настройки частоты»
Пример:

[E0.00] = «0: Потенциометр пульта управления», уставка первого источника

задания частоты равна 30,00 Гц.
[E0.02] = «3: Аналоговый вход AI2», уставка частоты второго источника на-

стройки частоты равна 50,00 Гц.
Задайте [E1.00] = 30, X1 применяется для переключения уставки частоты

между первым и вторым источниками частоты.

●

Когда вход X1 неактивен, потенциометр пульта управления задает фактиче-

скую уставку частоты в 30,00 Гц.

●

Когда вход X1 активен, аналоговым вход AI2 задает фактическую уставку

частоты в 50,00 Гц, а преобразователь увеличивает ее с 30,00 Гц до 50,00

Гц.

Серия VFC x610

Bosch Rexroth AG

Функции и параметры

153/475

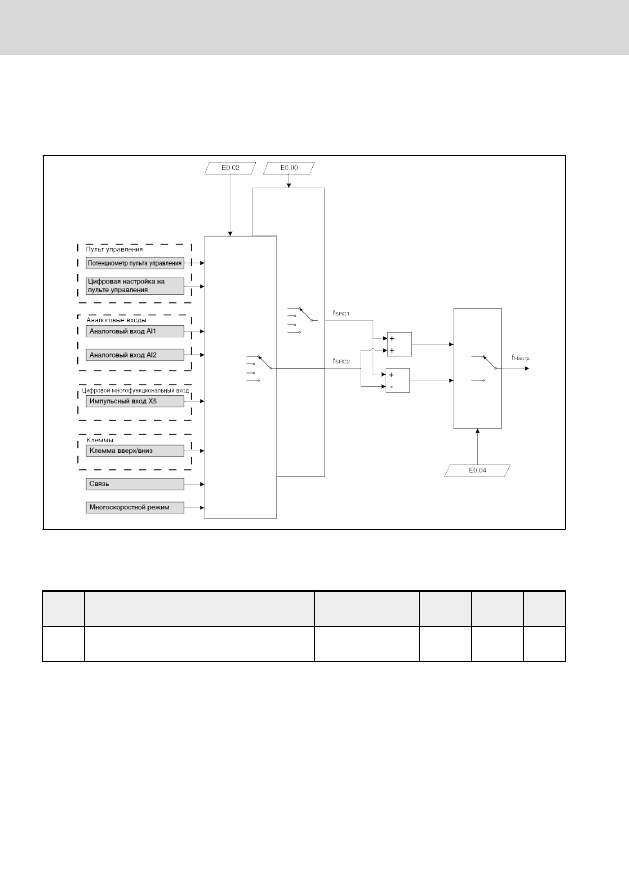

Сочетание источников задания частоты
В сложных областях применения можно совместить два источника задания

частоты.

SRC1

Первый источник настройки частоты

SRC2

Второй источник настройки частоты

Настр.

Задание частоты

Рис. 12-14: Сочетание источников частоты

Код

Название

Диапазон на-

стройки

По умол-

чанию

Мин. Атриб.

E0.04 Сочетание источников задания частоты

0...6

–

Оста-

нов

●

0: Сочетание отсутствует
По умолчанию фактическая уставка частоты задается с помощью «Первого

источника задания частоты». «Второй источник задания частоты» можно

активировать с помощью одного из цифровых входов, см.

гл. "Переключе-

ние источников задания частоты" на стр. 152

●

1: Первая уставка частоты + Вторая уставка частоты
Фактическая уставка частоты является результатом операции сложения

значений первого и второго источников настройки частоты.

●

2: Первая уставка частоты - Вторая уставка частоты
Фактическая уставка частоты является результатом операции вычитания

значения второго источника настройки частоты из значения первого ис-

точника задания частоты.

●

3: Первая уставка частоты * Вторая уставка частоты
Фактическая уставка частоты является результатом операции умножения

значений первого и второго источников настройки частоты.

●

4: Наибольший из 2 источников
Фактическая уставка частоты является наибольшим из значений первого и

второго источников настройки частоты.

●

5: Наименьший из 2 источников
Фактическая уставка частоты является наименьшим из значений первого

и второго источников настройки частоты.

●

6: Действительно, если канал не равен нулю
Если первый источник настройки частоты ≠ 0Гц и второй источник на-

стройки частоты ≠ 0Гц, то фактическая уставка частоты - первый источник

настройки частоты.
Если первый источник настройки частоты ≠ 0Гц и второй источник на-

стройки частоты = 0Гц, то фактическая уставка частоты - первый источник

настройки частоты.
Если первый источник настройки частоты = 0Гц и второй источник на-

стройки частоты ≠ 0Гц, то фактическая уставка частоты - второй источник

настройки частоты.
Если первый источник настройки частоты = 0Гц и второй источник на-

стройки частоты = 0Гц, то фактическая уставка частоты - 0 Гц.

Чтобы использовать функцию сочетания источников задания частоты, выпол-

ните следующие шаги:
Шаг 1: Убедитесь, что [E1.00] ≠ «30: Активация второго источника настройки

частоты» для отключения функции переключения источника частоты
Шаг 2: Установите параметры E0.00 и E0.02, чтобы выбрать первый и второй

источники настройки частоты
Шаг 3: Установите значение параметра [E0.04] = 1 или 2, в соответствии с

реальным применением

Результат сочетания всегда находится в пределах 0,00…[E0.09]

Гц.

Настройка уставки частоты с помощью потенциометра панели
По умолчанию первым источником задания частоты является потенциометр

на панели управления. Для настройки выходной частоты выполните следую-

щие указания:

Серия VFC x610

Bosch Rexroth AG

Функции и параметры

155/475

●

Вращайте потенциометр против часовой стрелки (влево)
Выходная частота уменьшится и двигатель замедлится.

●

Вращайте потенциометр по часовой стрелке (вправо)
Выходная частота увеличится и двигатель ускорится.

Настройка уставки частоты с помощью кнопки на панели
Уставку частоты первого и второго источника настройки частоты можно отре-

гулировать нажатием кнопки <▲> / <▼> на панели управления.

Код

Название

Диапазон настройки

По умол-

чанию

Мин. Атриб.

E0.00 Первый источник настройки ча-

стоты

1: Кнопка панели

–

Оста-

нов

E0.02 Второй источник настройки часто-

ты

–

Оста-

нов

E0.07 Цифровая настройка частоты

0,00...[E0.09] Гц

50,00

0,01

Пуск

Настройка уставки частоты с помощью аналоговых входов
Если аналоговый вход AI1, AI2 или EAI используется в качестве источника на-

стройки частоты, соотношение между AI1, AI2, EAI и уставкой частоты приве-

дено на рисунке ниже:

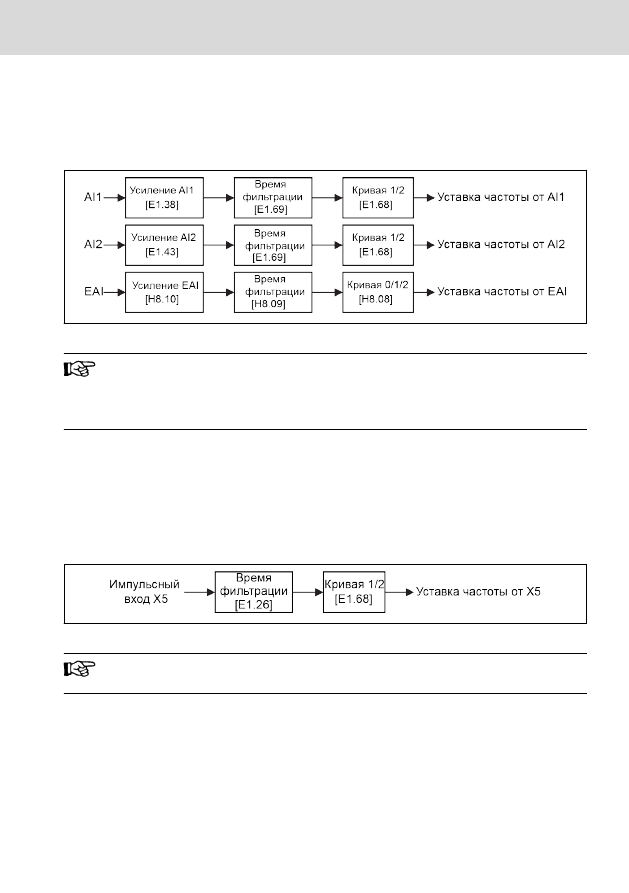

Рис. 12-15: AI1, AI2, EAI и уставка частоты

●

Для правильной настройки аналоговых входов AI1, AI2 и EAI

см.

гл. 12.2.3 "Настройка аналогового входа" на стр. 124

гл.

12.2.6 "Настройка клемм платы ввода-вывода" на стр. 130

●

Если [H8.05] = «5: -10...10 В» и [H8.08] = «0: Кривая 0».

Настройка уставки частоты с помощью импульсного входа X5
При использовании в качестве источника задания частоты импульсного

входа X5 уставку частоты можно изменить, изменив частоту импульсов.
По умолчанию «Максимальная частота импульсного входа», равная [E1.25] =

50,0 кГц, может быть отрегулирована в соответствии с условиями фактиче-

ской области применения.

Рис. 12-16: Импульсный вход X5 и уставка частоты

Чтобы правильно настроить импульсный вход X5, см.

гл. 12.2.2

"Настройка импульсного входа X5 " на стр. 121

Серия VFC x610

Bosch Rexroth AG

Функции и параметры

157/475

Настройка уставки частоты с помощью команд цифрового входа вверх / вниз
Уставку частоты можно также отрегулировать с помощью команд Вверх/

Вниз/Сброс, устанавливая состояние цифровых входов.
Уставка частоты увеличивается командой ВВЕРХ, уменьшается командой

ВНИЗ, сбрасывается до «0» командой СБРОС.

Для использования данной функции выполните следующие шаги:
Шаг 1: Установите источник настройки частоты
Задайте первому или второму источнику настройки частоты значение «11:

Команда цифрового входа ВВЕРХ/ВНИЗ».

Код

Название

Диапазон настройки

По умол-

чанию

Мин. Атриб.

E0.00 Первый источник настройки ча-

стоты

11: Команда цифрового

входа ВВЕРХ/ВНИЗ

–

Оста-

нов

E0.02 Второй источник настройки часто-

ты

–

Оста-

нов

Шаг 2: Выберите любые три цифровых входа и соответственно определите

функции

Код

Название

Диапазон настройки

По умол-

чанию

Мин. Атриб.

E1.00 Вход X1

20: Команда приращения частоты

ВВЕРХ
21: Команда уменьшения частоты

ВНИЗ
22: Сброс команды ВВЕРХ/ВНИЗ

–

Оста-

нов

E1.01 Вход X2

–

Оста-

нов

E1.02 Вход X3

–

Оста-

нов

E1.03 Вход X4

–

Оста-

нов

E1.04 Вход X5

–

Оста-

нов

H8.00 Вход EX1

–

Оста-

нов

H8.01 Вход EX2

–

Оста-

нов

H8.02 Вход EX3

–

Оста-

нов

H8.03 Вход EX4

–

Оста-

нов

Шаг 3: Установите скорость изменения и начальную частоту для операций

ВВЕРХ/ВНИЗ

Код

Название

Диапазон настройки

По умол-

чанию

Мин. Атриб.

E1.16 Скорость изменения цифрового

входа ВВЕРХ/ВНИЗ

0,10...100,00 Гц/с

1,00

0,01

Пуск

E1.17 Начальная частота цифрового

входа ВВЕРХ/ВНИЗ

0,00...[E0.09] Гц

0,00

0,01

Пуск

Пример: [E1.00] = 20, [E1.01] = 21, [E1.02] = 22

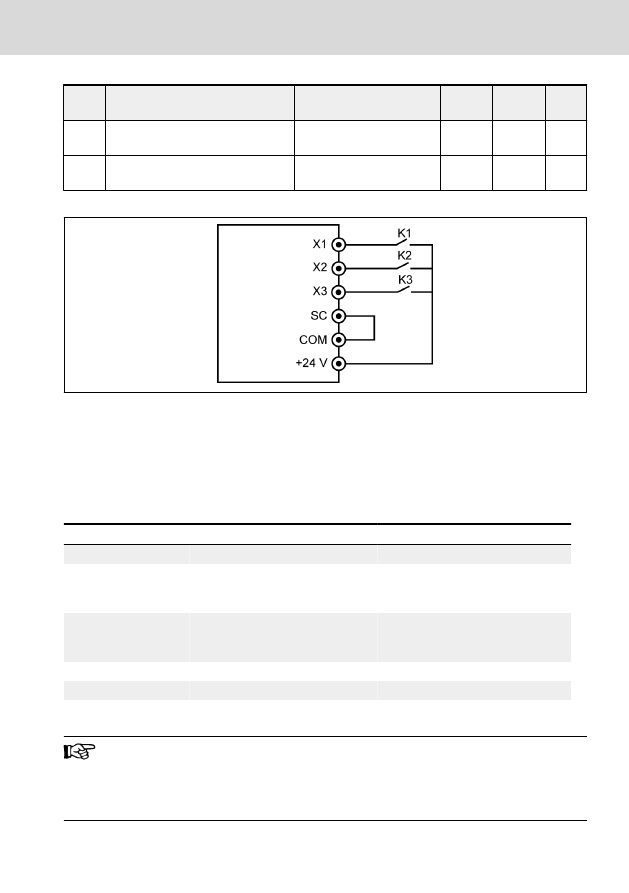

Рис. 12-17: Внешние клеммы управления

Подключите переключатель K1 к X1 и задайте [E1.00] = «20: Команда прира-

щения частоты ВВЕРХ».
Подключите переключатель K2 к X2 и задайте [E1.01] = «21: Команда умень-

шения частоты ВНИЗ».
Подключите переключатель K3 к X3 и задайте [E1.02] = «22: Сброс команды

ВВЕРХ/ВНИЗ».

Отклик уставки частоты

Замкнут/разомкнут

Замкнут

Сброшено до 0,00 Гц

Замкнут

Разомкнут

Растет от [E1.17] со скоростью из-

менения, заданной параметром

[E1.16]

Разомкнут

Замкнут

Разомкнут

Уменьшается от [E1.17] со скоро-

стью изменения, заданной пара-

метром [E1.16]

Разомкнут

Разомкнут Нет изменений

Замкнут

Разомкнут Нет изменений

Табл. 12-3: Настройка K1, K2, K3

Команда ВВЕРХ/ВНИЗ/СБРОС активна при включенном преоб-

разователе частоты. Следует ли сохранять настройку частоты по-

сле ее изменения с клемм ВВЕРХ/ВНИЗ после отключения пита-

ния зависит от E0.06, см.

гл. 12.4.5 "Сохранение уставки частоты"

на стр. 174

Серия VFC x610

Bosch Rexroth AG

Функции и параметры

159/475

Настройка уставки частоты с помощью многоскоростной функции
Многоскоростная функция предлагает 16 независимых гибких переключае-

мых фаз задания уставки частоты. Направление вращения каждой фазы за-

висит не только от выбранной фазы действия, но и от источника команды

пуска, см. подробнее:

Источник часто-

ты

Источник команды

пуска

Направление вращения

Время ускорения/

замедления

Многоскорост-

ной режим

Панель управления

[E3.60], [E3.62], [E3.64], [E3.66]
[E3.68], [E3.70], [E3.72], [E3.74]
[E3.76], [E3.78], [E3.80], [E3.82]
[E3.84], [E3.86], [E3.88], [E3.90]

[E0.26] / [E0.27]
[E3.10] / [E3.11]
[E3.12] / [E3.13]
[E3.14] / [E3.15]
[E3.16] / [E3.17]
[E3.18] / [E3.19]
[E3.20] / [E3.21]
[E3.22] / [E3.23]

Внешние клеммы

8 или менее фаз: 2-проводное

управление
9 или более этапов: параметры

Связь

Устанавливается связью

Табл. 12-4: Уставка частоты и многоскоростной режим

Для настройки многоскоростного режима выполните следующие шаги:
Шаг 1: Активируйте функцию многоскоростного режима

Код

Название

Диапазон настройки

По умол-

чанию

Мин. Атриб.

E0.00 Первый источник настройки ча-

стоты

21: Параметры многоско-

ростного режима

–

Оста-

нов

E0.02 Второй источник настройки ча-

стоты

–

Оста-

нов

Шаг 2: Выберите любые три цифровых входа и соответственно определите

функции
Правильно назначьте функции цифровым входам, если «Активация времени

ускорения/замедления» и «2-проводное/3-проводной режим управления»

также необходимо назначать через цифровые входы.

Bosch Rexroth Преобразователь частоты Серия VFC x610 / VFC 3610 / VFC 5610. Руководство (R911369850) - часть 11
