Преобразователь частоты Rexroth EFC 3600. Руководство по эксплуатации (издание 02)

98/241

Настройки параметров

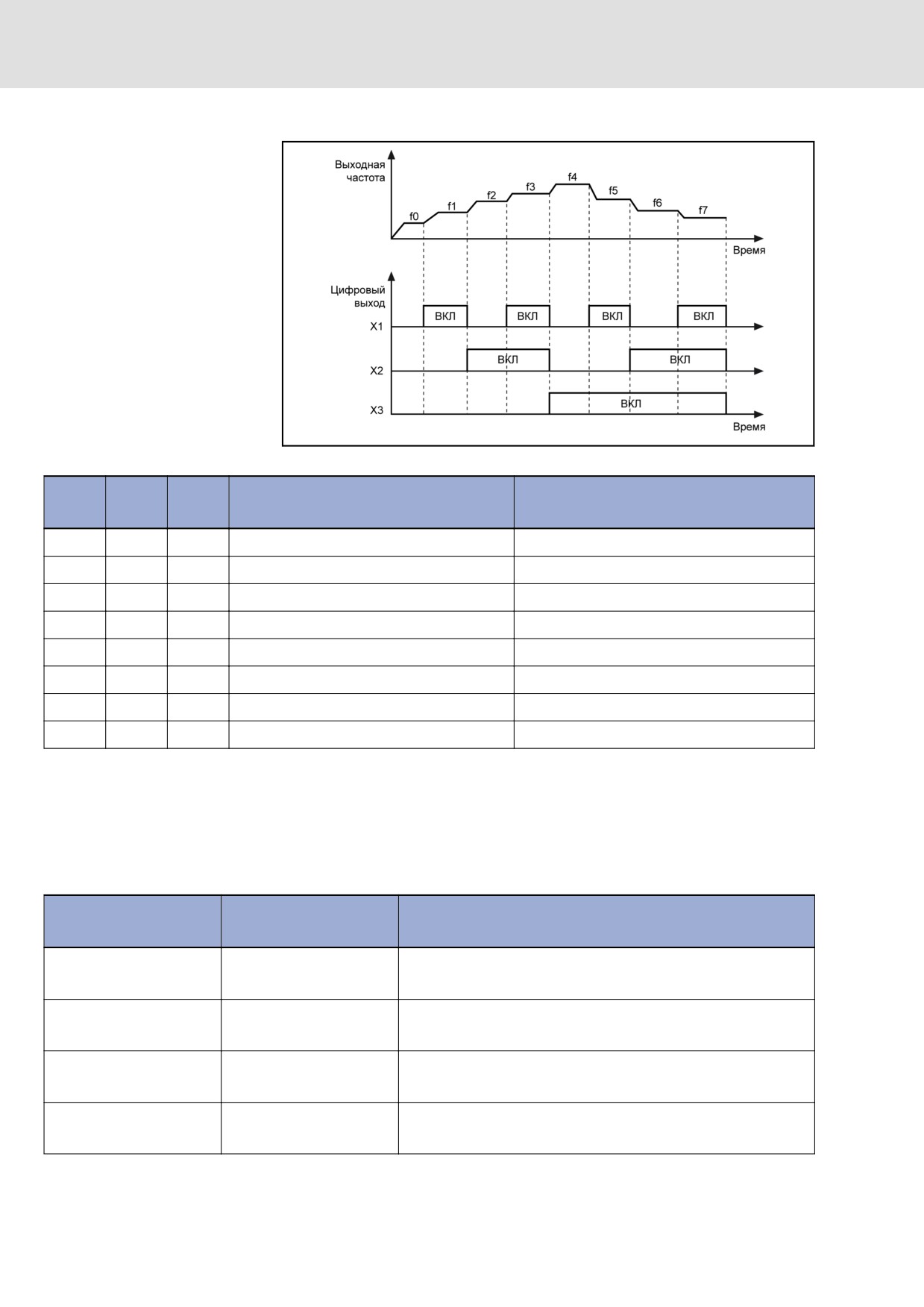

Рис.8-31:

Задаётся многоскоростным режимом

Соответствующая частота

Частота команды

и параметр времени уск./замедл.

ВЫКЛ

Многоскоростной режим - частота 0

[b1.04], [E2.35]

ВЫКЛ

ВКЛ

Многоскоростной режим - частота 1

[E2.10], [E2.37]

ВЫКЛ

ВКЛ

ВЫКЛ

Многоскоростной режим - частота 2

[E2.11], [E2.39]

ВЫКЛ

ВКЛ

Многоскоростной режим - частота 3

[E2.12], [E2.41]

ВКЛ

ВЫКЛ

Многоскоростной режим - частота 4

[E2.13], [E2.43]

ВКЛ

ВЫКЛ

ВКЛ

Многоскоростной режим - частота 5

[E2.14], [E2.45]

ВКЛ

ВЫКЛ

Многоскоростной режим - частота 6

[E2.15], [E2.47]

ВКЛ

Многоскоростной режим - частота 7

[E2.16], [E2.49]

Рис.8-32:

Настройки клемм многоскоростного режима

●

4: Зарезервировано

●

5: Время ускорения / замедления - клемм 1

●

6: Время ускорения / замедления - клемм 2

4 варианта времени ускорения / замедления доступны с помощью ком-

бинаций 2 клемм, пока показано в таблице ниже.

Время уск./замедл.

Выбранное время уск./замедл.

клемма 2

клемма 1

Выбрано время ускорения 1 ([b1.20])

Неактивн.

Выбрано время замедления 1 ([b1.21])

Выбрано время ускорения 2 ([E2.00])

Неактивн.

Активн.

Выбрано время замедления 2 ([E2.01])

Выбрано время ускорения 3 ([E2.02])

Активн.

Неактивн.

Выбрано время замедления 3 ([E2.03])

Выбрано время ускорения 4 ([E2.04])

Активн.

Выбрано время замедления 4 ([E2.05])

Рис.8-33:

Варианта времени уск./замедл.

99/241

Настройки параметров

●

7: 3-проводное управление

Используется для управления преобразователем частоты в 3-про-

водном режиме. См. параметр [E0.00].

●

8: Свободный ход до остановки включён

Параметр "Свободный ход до остановки включён" формирует ко-

манду останова и принуждает преобразователь остановиться сво-

бодным ходом независимо от настроенного в [b1.40] режима оста-

нова.

●

9: Команда ВВЕРХ приращения частоты

●

10: Команда ВНИЗ уменьшения частоты

●

11: Обнуление настройки частоты внешней клеммы

Три описанные выше функции используются для изменения часто-

ты, заданной клеммами ВВЕРХ / ВНИЗ, или сброса частоты на 0 Гц

с помощью клеммы обнуления. См. параметры [S3.32] и [S3.33].

●

12: Зарезервировано

●

13: Остановка торможения пост. током включена

Данная функция используется, когда режим остановки задан по-

средством [b1.40]=0. Подробнее см. параметры [b1.40] ~ [b1.43].

●

14: Зарезервировано

●

15: Простой ПЛК запрещён

Если ПЛК работает и эта клемма включается, преобразователь ча-

стоты прекращает работу и двигатель останавливается свободным

ходом. Если же эта клемма отключена, преобразователь частоты

останавливается до подачи следующей команды запуска.

[E2.30]

Xi=15

Состояние простого ПЛК

≠0

ВЫКЛ

Работает

≠0

ВКЛ

Неактивн.

ВЫКЛ

Неактивн.

ВКЛ

Неактивн.

●

16: Простой ПЛК приостановлен

Если клемма включена, работа ПЛК приостанавливается и преоб-

разователь частоты работает на нулевой скорости; когда клемма

отключается, преобразователь возобновляет состояние, которое

было на момент приостановки ПЛК. Эта функция зависит от уровня

входного сигнала на клемме.

Состояние Xa

Состояние

Шаг

(Команда

преобразователь

Комментарий

Xi=16

ПУСК)

частоты

Неактивн.

Активн.

Пуск

Замедление до 0

Время замедл. осно-

Активн.

Гц

(нет торможе-

вано на текущей сту-

ния пост.током)

пени x конфигурация

Время уск. основано

Ускорение до по-

на последней целевой

Неактивн.

Активн.

следней целевой

ступени x конфигура-

ступени

ция

100/241

Настройки параметров

Состояние Xa

Состояние

Шаг

(Команда

преобразователь

Комментарий

Xi=16

ПУСК)

частоты

Остановка в соответ-

Неактивн.

Стоп

ствии с [b1.40]

Неактивн.

Активн.

Пуск

Перезапуск с начала

●

17: Зарезервировано

●

18: Второй источник команды частоты включён

Эта функция используется для переключения источника команды

частоты между первым каналом

([b1.00]) и вторым каналом

([b1.16]), этот процесс чувствителен к уровню. Когда эта функция

неактивна, активен первый канал ([b1.00]); когда эта функция актив-

на, активен второй канал ([b1.16]).

Если состояние внешних клемм для переключения источника ча-

стоты меняется во время работы, новая команда частоты прини-

мается и преобразователь частоты ускоряется / замедляется со-

гласно новой команде частоты.

●

19: Вход НР контакта внешней ошибки

●

20: Вход НЗ контакта внешней ошибки

Внешний сигнал ошибки подводится к этим клеммам, и если сигнал

активен, преобразователь частоты выводит ошибку “E-St” и остана-

вливается.

Реакция функций “Вход НР контакта внешней ошибки” и “Вход НЗ

контакта внешней ошибки” следующая:

НЗ (нормально замкнутый):

Если клемма активна (замкнута), ошибка отсутствует.

–

Если клемма неактивна (разомкнута), присутствует ошибка.

НР (нормально разомкнутый):

Если клемма неактивна (разомкнута), ошибка отсутствует.

Если клемма активна (замкнута), присутствует ошибка.

●

21: Вход внешнего СБРОСА

Эта функция работает так же, как и функция сброса ошибок с кла-

виатуры, и позволяет выполнять удалённый сброс неисправностей.

"Вход внешнего СБРОСА" зависит от фронта входного сигнала

(сигнал меняется с неактивного на активный).

●

22: Второй источник команды пуска включён

Эта функция используется для переключения источника команды

ПУСК / СТОП между первым каналом ([b1.02]) и вторым каналом

([b1.17]). Когда эта клемма неактивна, активен первый канал

([b1.02]); когда эта клемма активна, активен второй канал ([b1.17]).

Если внешняя цифровая входная клемма задана как "22: Второй

источник команды пуска включён", пока преобразователь находится

в запущенном состоянии, то преобразователь частоты останавли-

вается свободным ходом.

●

23: Вперёд (FWD)

●

24: Назад (REV)

Эти две функции используются для управления командами ПУСК /

СТОП, см. параметр [E0.00]

101/241

Настройки параметров

●

25: Толчковое перемещение вперёд

●

26: Толчковое перемещение назад

Описание функций толчкового перемещения см. параметры

[S3.00]~[S3.02].

●

27: Вход счётчика

●

28: Сброс счётчика

Две вышеназванные функции представляют собой функции счёта

внешнего сигнала. См. параметры [E1.13] и [E1.14].

E0.10

Усиление Kv канала аналогового входного напряжения (AIV)

Диапазон на-

0.00 ~ 10.00

стройки

Минимальная

0.01

единица

Заводское

1.00

значение

E0.12

Усиление Kc канала аналогового входного тока (AIC)

Диапазон на-

0.00 ~ 10.00

стройки

Минимальная

0.01

единица

Заводское

1.00

значение

E0.15

Время фильтрации аналогового канала

Диапазон на-

0,000 ~ 2,000с

стройки

Минимальная

0,001с

единица

Заводское

0,100с

значение

E0.20

Выбор графика аналоговой настройки

0 ~ 3

0: Характеристическая кривая 1 с опорным значением AIC, ха-

рактеристическая кривая 1 с опорным значением AIV

1: Характеристическая кривая 1 с опорным значением AIC, ха-

Диапазон на-

рактеристическая кривая 2 с опорным значением AIV

стройки

2: Характеристическая кривая 2 с опорным значением AIC, ха-

рактеристическая кривая 1 с опорным значением AIV

3: Характеристическая кривая 2 с опорным значением AIC, ха-

рактеристическая кривая 2 с опорным значением AIV

Минимальная

единица

Заводское

значение

E0.21

Мин. опорное значение кривой 1

102/241

Настройки параметров

Диапазон на-

0,0 % ~ [E0.23]

стройки

Минимальная

0.1 %

единица

Заводское

0.0 %

значение

E0.22

Частота, соответствующая мин. опорному значению кривой 1

Диапазон на-

0,00 ~ [b1.06]

стройки

Минимальная

0,01 Гц

единица

Заводское

0,00 Гц

значение

E0.23

Макс. опорное значение кривой 1

Диапазон на-

[E0.21] ~ 100,0 %

стройки

Минимальная

0.1 %

единица

Заводское

100.0 %

значение

E0.24

Частота, соответствующая макс. опорному значению кривой 1

Диапазон на-

0,00 ~ [b1.06]

стройки

Минимальная

0,01 Гц

единица

Заводское

50,00 Гц

значение

E0.25

Мин. опорное значение кривой 2

Диапазон на-

0,0 % ~ [E0.27]

стройки

Минимальная

0.1 %

единица

Заводское

0.0 %

значение

E0.26

Частота, соответствующая мин. опорному значению кривой 2

Диапазон на-

0,00 ~ [b1.06]

стройки

Минимальная

0,01 Гц

единица

Заводское

0,00 Гц

значение

E0.27

Макс. опорное значение кривой 2

Диапазон на-

[E0.25] ~ 100,0 %

стройки

103/241

Настройки параметров

Минимальная

0.1 %

единица

Заводское

100.0 %

значение

E0.28

Частота, соответствующая макс. опорному значению кривой 2

Диапазон на-

0,00 ~ [b1.06]

стройки

Минимальная

0,01 Гц

единица

Заводское

50,00 Гц

значение

Преобразователь частоты фактически имеет два внешних аналоговых

входа - сигнал напряжения AIV (0 ~ 10 В) и сигнал тока AIC (4 ~ 20 мА).

Если вход AIV или AIC используется как опорный канал частоты, отно-

шение между опорным каналом и заданной частотой показано ниже:

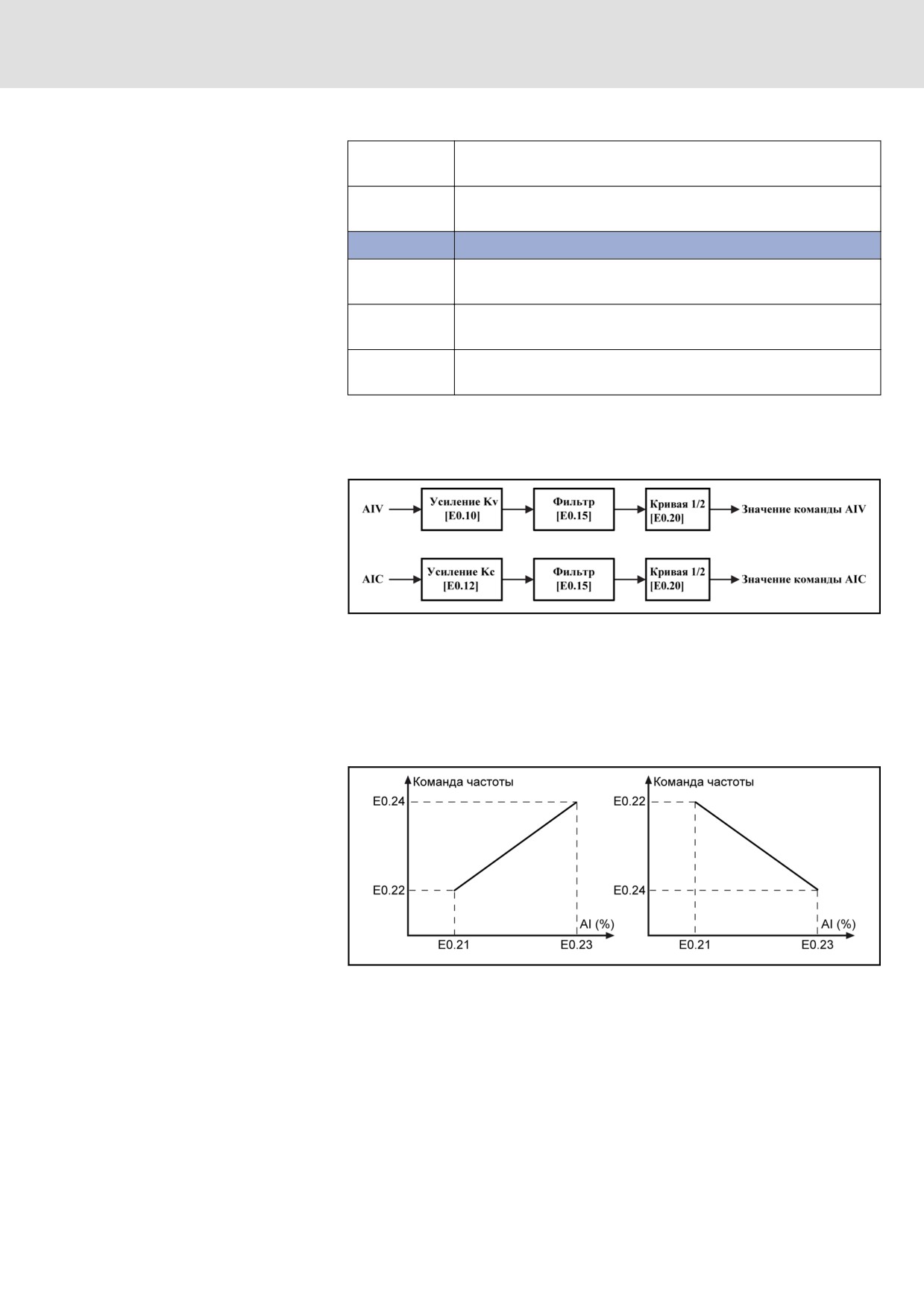

Рис.8-34:

Соотношение между опорным каналом и заданной частотой

● Соотношение между "опорной частотой после усиления и фильтра-

ции" и "командами задания частоты" определяется параметрами

[E0.21] ~ [E0.28] и [E0.20].

● AIC и AIV могут использовать кривую 1 и кривую 2.

●

[E0.21] ~ [E0.24] используются для задания характеристик кривой 1.

См. иллюстрацию ниже:

Рис.8-35:

Характеристическая кривая 1

●

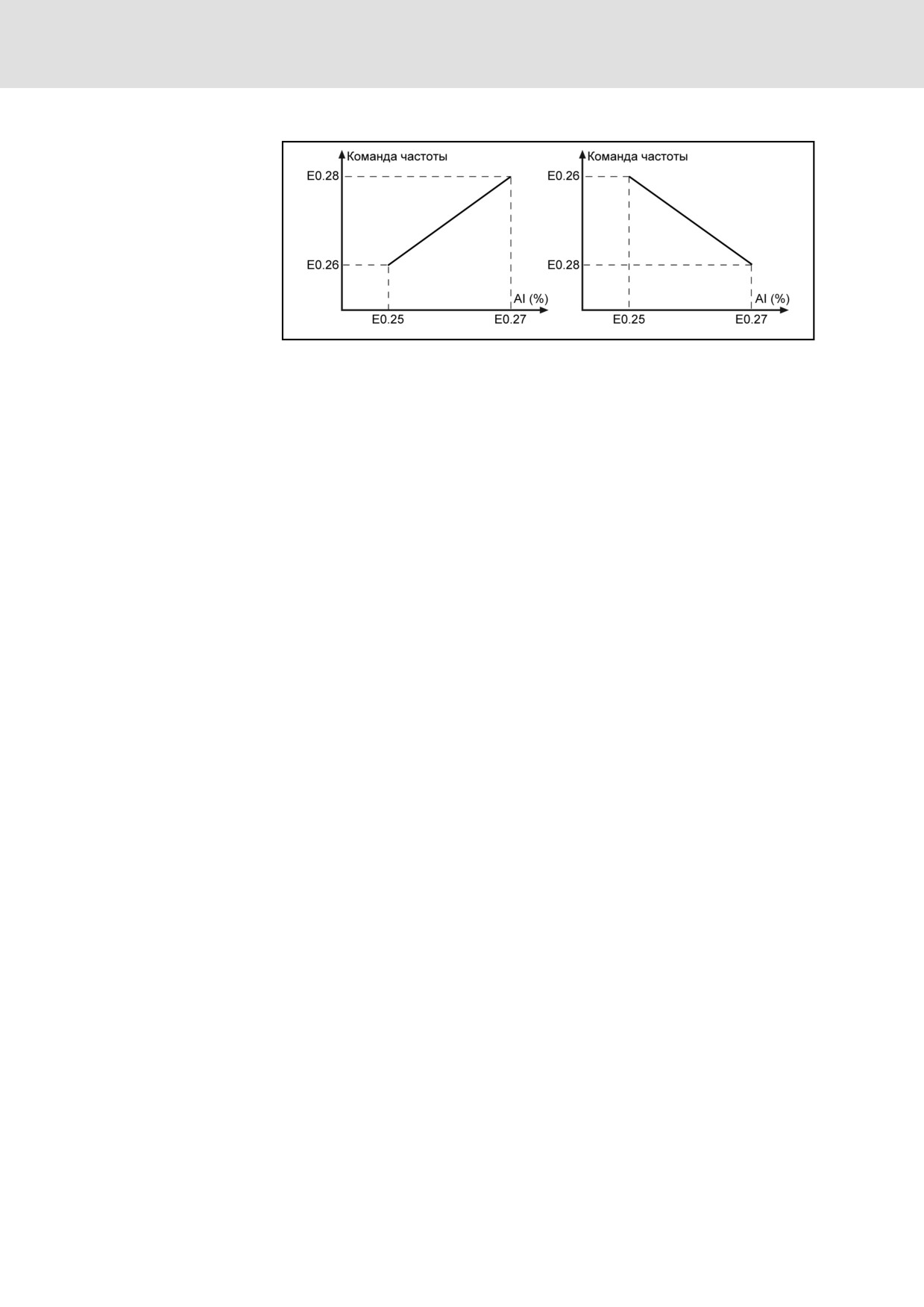

[E0.25] ~ [E0.28] используются для задания характеристик кривой 2.

См. иллюстрацию ниже:

105/241

Настройки параметров

8.7

Группа E1: Параметры выходных клемм

E1.00

выход OC

Диапазон на-

0 ~ 17

стройки

Минимальная

единица

Заводское

значение

E1.02

Релейный выход

Диапазон на-

0 ~ 17

стройки

Минимальная

единица

Заводское

значение

●

0: Преобразователь частоты готов к работе

После включения питания, если не возникло ошибок и нет команды

пуска, активный выход показывает, что преобразователь готов к ра-

боте.

●

1: Преобразователь частоты работает

Клемма выдаёт указательный сигнал, когда преобразователь рабо-

тает и выдаёт частоту (в том числе 0,00 Гц).

●

2: Указание торможения пост. током

Когда преобразователь частоты запускает или останавливает тор-

можение пост. током, этот выход активен.

●

3: Преобразователь частоты работает с нулевой скоростью

Когда преобразователь частоты работает с нулевой скоростью, вы-

ход активен.

В течение времени нечувствительности при изменении на-

правления вращения нет выхода для этого параметра.

●

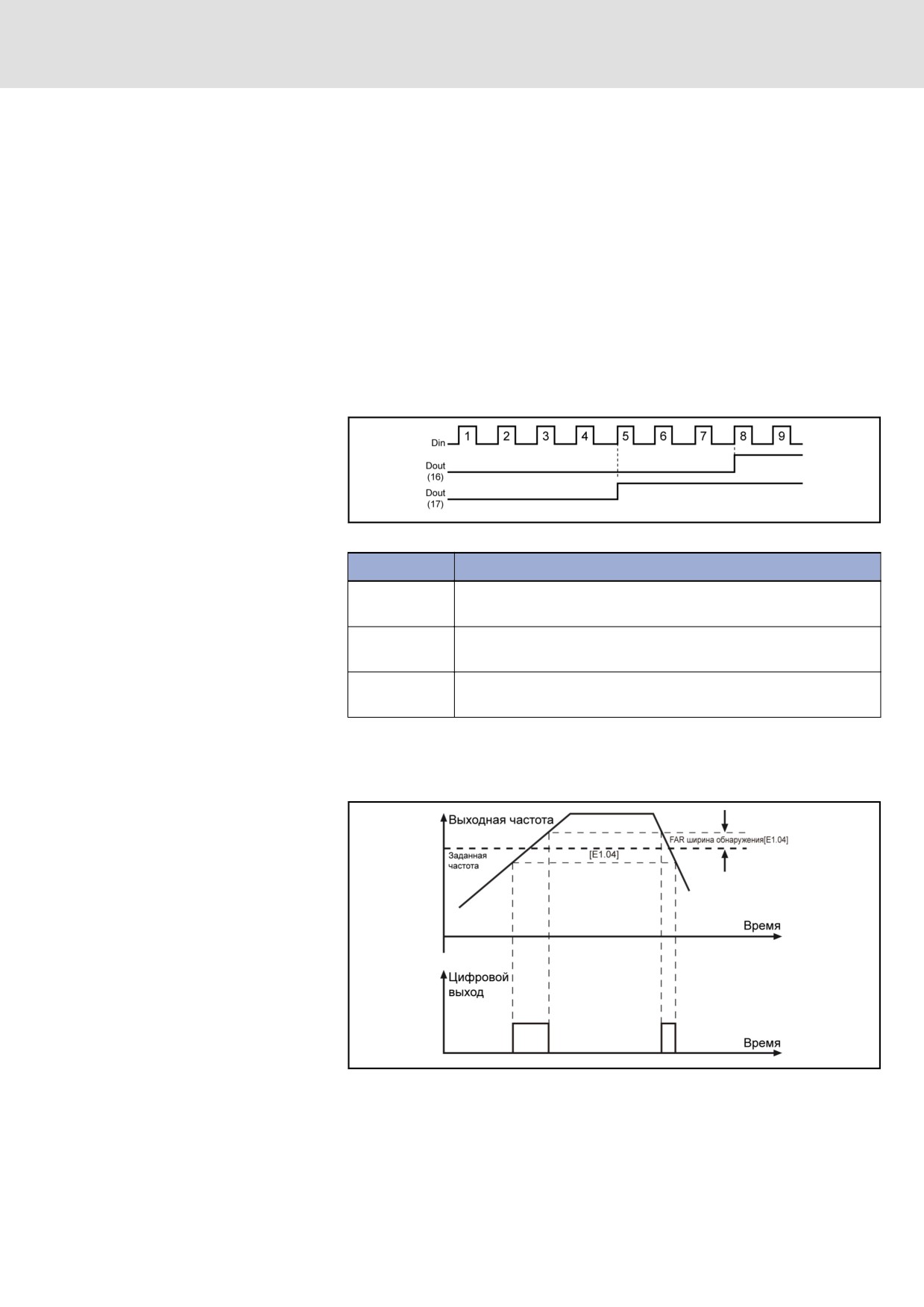

4: Сигнал достижения частоты / скорости

См. связанный параметр "Достижение частоты в полосе обнаруже-

ния" [E1.04].

●

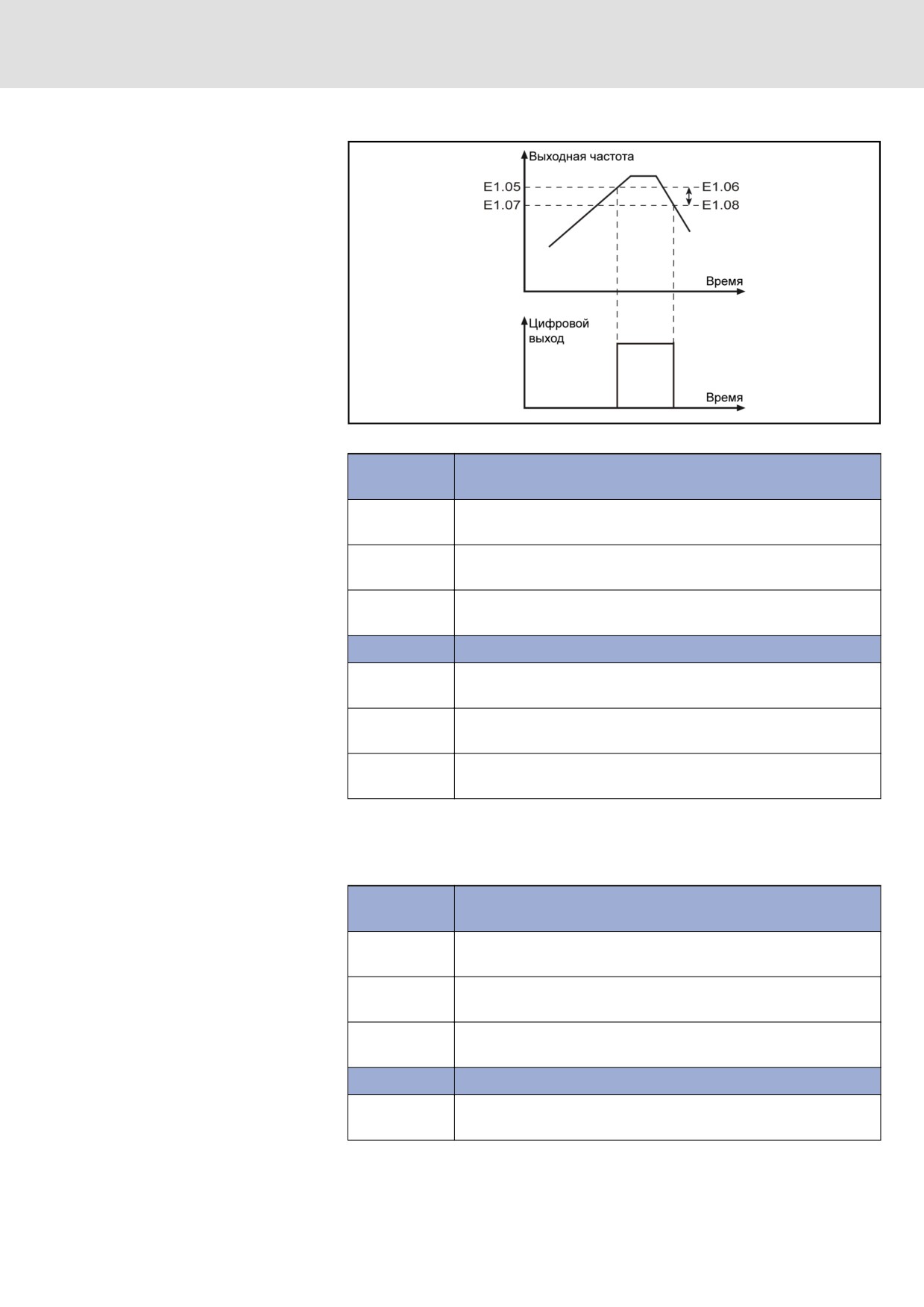

5: Сигнал обнаружения уровня частоты (FDT1)

●

6: Сигнал обнаружения уровня частоты (FDT2)

См. связанные параметры [E1.05] ~ [E1.08].

●

7: Указание завершения фазы простого ПЛК

Если режим ПЛК [E2.30] = 1, 2 или 3, эта клемма выдаёт импульс в

конце каждой ступени ПЛК. При завершении ступени выдаётся им-

пульс длительностью 0,5 с. Если одна из ступеней имеет время ра-

боты 0,0 с, эта ступень пропускается и импульс не выдаётся. Под-

робнее об управлении с простым ПЛК см. параметры

[E2.10]~[E2.16] и [E2.30]~[E2.50].

106/241

Настройки параметров

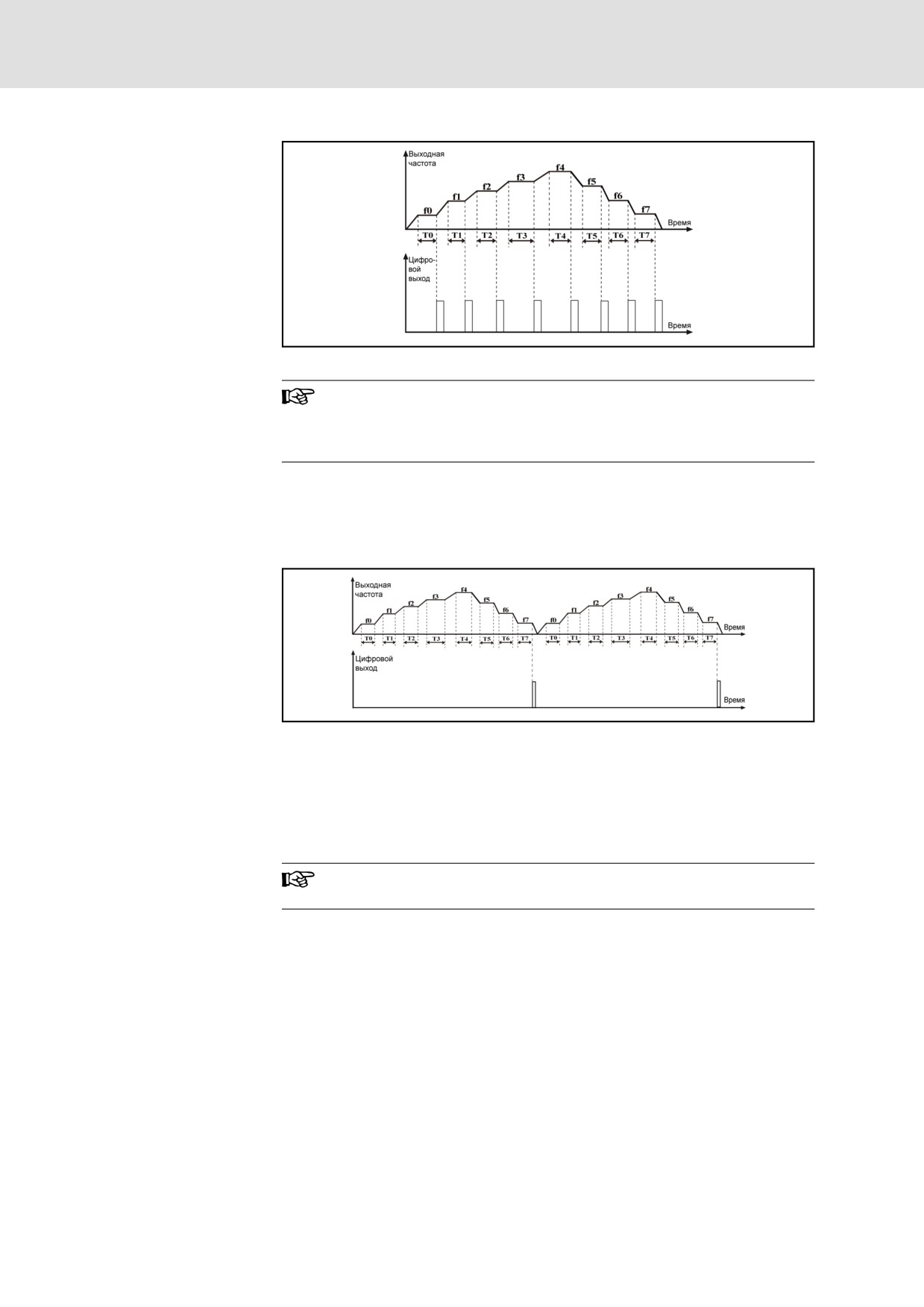

Рис.8-37:

Указание завершения фазы простого ПЛК

Если время работы одной из ступеней такой короткий, что

оно завершается до того как деактивируется сигнал “завер-

шения фазы” предыдущей ступени, сигнал остаётся активен

и расчёт длительности импульса перезапускается.

●

8: Указание завершения цикла простого ПЛК

Если режим ПЛК [E2.30] = 1, 2 или 3, эта клемма выдаёт импульс

(длительность 0,5 с) в конце каждого цикла. См. параметры [E2.10]

~ [E2.16] и [E2.30] ~ [E2.50].

Рис.8-38:

[E2.30]=1, 2 или 3

●

9: Зарезервировано

●

10: Указание пониженного напряжения

Активен, когда напряжение на шине пост. тока ниже 230 В пост.

(модели 200 В) / 430 В (модели 400 В). Деактивируется, когда на-

пряжение на шине пост. тока восстановится и стабилизируется.

Любая ошибка плавного пуска активирует этот цифровой вы-

ход.

●

11: Предупреждение о перегрузке преобразователя частоты

См. параметры [E1.09] и [E1.11].

●

12: Предупреждение о перегрузке двигателя

См. параметры [E1.10] и [E1.12].

●

13: Остановлен из-за внешнего сбоя

Сигнал активируется, если выдана ошибка "E-St", и деактивируется

после сброса ошибки. Если преобразователь частоты останавли-

вается из-за внешнего сбоя, выход активен. Описание "E-St" см. в

группе "Внешний цифровой вход".

●

14: Выход неисправности

107/241

Настройки параметров

Активен при возникновении ошибки; неактивен после сброса ошиб-

ки.

●

15: Зарезервировано

●

16: Достигнуто целевое значение счётчика

Если число входных импульсов равно заданному значению, устано-

вленному в [E1.14], выход активен до следующего импульса вход-

ного сигнала после обнуления счётчика.

●

17: Достигнуто среднее значение счётчика

Если число входных импульсов равно заданному значению, устано-

вленному в [E1.13], выход активен до следующего импульса вход-

ного сигнала после обнуления счётчика.

Пример: [E1.13]=5, [E1.14]=8, счётчик сброшен внешним управле-

нием, выход описан ниже:

Рис.8-39:

Достигнуто среднее значение счётчика

E1.04

Достижение частоты в полосе обнаружения

Диапазон на-

0,00 ~ 400,0 Гц

стройки

Минимальная

0,01 Гц

единица

Заводское

2,50 Гц

значение

Эта функция используется для обнаружения разницы между выходной

частотой и заданной частотой. Указательные сигналы выдаются, если

разница между выходной частотой и заданной частотой находится в

диапазоне, заданном в [E1.04], как показано на рисунке ниже:

Рис.8-40:

Достижение частоты в полосе обнаружения

108/241

Настройки параметров

E1.05

Уровень обнаружения частоты FDT1

Диапазон на-

0,00 ~ 400,0 Гц

стройки

Минимальная

0,01 Гц

единица

Заводское

50,00 Гц

значение

E1.06

Ширина уровня обнаружения частоты FDT1

Диапазон на-

0,00 ~ [E1.05]

стройки

Минимальная

0,01 Гц

единица

Заводское

1,00 Гц

значение

E1.07

Уровень обнаружения частоты FDT2

Диапазон на-

0,00 ~ 400,0 Гц

стройки

Минимальная

0,01 Гц

единица

Заводское

25,00 Гц

значение

E1.08

Ширина уровня обнаружения частоты FDT2

Диапазон на-

0,00 ~ [E1.07]

стройки

Минимальная

0,01 Гц

единица

Заводское

1,00 Гц

значение

Если выходная частота превышает значение, заданное в [E1.05] или

[E1.07], цифровой выход "сигнал обнаружения уровня частоты 1 или 2

(FDT1 или FDT2)" активируется до того как выходная частота опустится

ниже значения, заданного в "([E1.05] или [E1.07]) - (E1.06] или [E1.08])".

109/241

Настройки параметров

Рис.8-41:

Уровень обнаружения частоты

Настройка уровня предупреждения о перегрузке преобразова-

E1.09

теля частоты

Диапазон на-

20,0 % ~ 200,0 % (номинальный ток преобразователя частоты)

стройки

Минимальная

0.1 %

единица

Заводское

110.0 %

значение

E1.10

Настройка уровня предупреждения о двигателе

Диапазон на-

100,0 % ~ 250,0 % (номинальный ток двигателя)

стройки

Минимальная

0.1 %

единица

Заводское

100.0 %

значение

Если выходной ток превышает пороговое значение, заданное в [E1.09] в

течение времени задержки, заданного в [E1.11], функция активируется.

Сигнал немедленно деактивируется, когда выходной ток опускается ни-

же порогового значения, заданного в [E1.09].

Задержка предупреждения о перегрузке преобразователя ча-

E1.11

стоты

Диапазон на-

0.0 ~ 20,0с

стройки

Минимальная

0,1с

единица

Заводское

2,0с

значение

E1.12

Задержка предупреждения о перегрузке двигателя

Диапазон на-

0.0 ~ 20,0с

стройки

110/241

Настройки параметров

Минимальная

0,1с

единица

Заводское

2,0с

значение

Если выходной ток превышает пороговое значение, заданное в [E1.10] в

течение времени задержки, заданного в [E1.12], функция активируется.

Сигнал немедленно деактивируется, когда выходной ток опускается ни-

же порогового значения, заданного в [E1.10].

E1.13

Среднее значение счётчика

Диапазон на-

0 ~ [E1.14]

стройки

Минимальная

единица

Заводское

значение

E1.14

Целевое значение счётчика

Диапазон на-

[E1.13] ~ 9999

стройки

Минимальная

единица

Заводское

значение

Необходимо настроить соответствующий цифровой выход для парамет-

ров "Среднее / Целевое значение счётчика достигнуто", см. подробнее

описание [E1.00] и [E1.02].

После того как счётчик достиг своего среднего/целевого значения

[E1.13] / [E1.14], он остаётся на этом значении, пока не будет сброшен

действительным фронтом сигнала входной клеммы, параметризованно-

го в качестве “сброса счётчика”. Пока значение счётчика не сброшено,

цифровые выходы, настроенные как “DOutx=16: Достигнуто целевое

значение счётчика” и “DOutx=17: Достигнуто среднее значение счётчика”

остаются активны. Эти сигналы сбрасываются следующим действитель-

ным запускающим перепадом сигнала входной клеммы, параметризо-

ванного в качестве “входа сигнала счёта” после сброса значения счётчи-

ка.

● При изменении одного из параметров [E1.13], [E1.14]

и/или конфигурации цифровой входной клеммы [E0.01] ~

[E0.05] значение счётчика сбрасывается цифровые вы-

ходы, заданные как “DOutx=16: Достигнуто целевое зна-

чение счётчика” и “DOutx=17: Достигнуто среднее значе-

ние счётчика” немедленно деактивируются;

● Максимально допустимая частота цифрового входа со-

ставляет 50 Гц, а минимально допустимая длительность

импульса (активного и неактивного) должна быть не бо-

лее 8 мс.

111/241

Настройки параметров

E1.30

Выбор аналогового выхода FM1

Диапазон на-

0 ~ 7

стройки

Минимальная

единица

Заводское

значение

E1.31

Режим канала FM1

Диапазон на-

0: 0 ~ 10 В; 1: 2 ~ 10 В

стройки

Минимальная

единица

Заводское

значение

E1.32

Настройка усиления FM1

Диапазон на-

0.00 ~ 10.00

стройки

Минимальная

0.01

единица

Заводское

1.00

значение

●

[E1.30] используется для задания функции

аналоговых

выходов,

как показано ниже:

[E1.30]=0: Выходная частота. 0 ~ 10 В / 2 ~ 10 В, относится к 0 ~

макс. частота [b1.05]

[E1.30]=1: Задание частоты. 0 ~ 10 В / 2 ~ 10 В, относится к 0 ~

макс. частота [b1.05]

[E1.30]=2: Выходной ток. 0 ~ 10 В / 2 ~ 10 В, относится к 0 ~ 2 x

(номинальный ток)

[E1.30]=3: Зарезервировано

[E1.30]=4: Выходное напряжение. 0 ~ 10 В / 2 ~ 10 В, относится к 0 ~

1.2 x (номинальное напряжение^*)

[E1.30]=5: Выходная мощность. 0 ~ 10 В / 2 ~ 10 В, относится к 0 ~

1.2 x (номинальная мощность)

[E1.30]=6: AIV. 0 ~ 10 В / 2 ~ 10 В, относится к 0 ~ 10 В

[E1.30]=7: AIC. 0 ~ 10 В / 2 ~ 10 В, относится к 4 ~ 20 мА

^*: Номинальное напряжение преобразователя частоты за-

даётся в параметре [b0.20].

●

[E1.31] используется для выбора выходных сигналов 0 ~ 10 В или 2

~ 10 В.

●

[E1.32] означает усиление, применяемое к напряжению аналогово-

го выхода.

Например: если значение усиления равно 0.00, то напряжение ана-

логового выхода будет 0 В. В случае "Режим канала FM1" [E1.31]=1:

2 ~ 10 В и исходное значение равно 0,

113/241

Настройки параметров

8.8

Группа E2: Многоскоростной режим и простой ПЛК

E2.00

Время ускорения 2

Диапазон на-

0,1 ~ 6000,0с

стройки

Минимальная

0,1с

единица

Заводское

5,0с

значение

E2.01

Время замедления 2

См. [E2.00] "Время ускорения 2"

E2.02

Время ускорения 3

См. [E2.00] "Время ускорения 2"

E2.03

Время замедления 3

См. [E2.00] "Время ускорения 2"

E2.04

Время ускорения 4

См. [E2.00] "Время ускорения 2"

E2.05

Время замедления 4

См. [E2.00] "Время ускорения 2"

E2.10

Многоскоростной режим - частота 1

Диапазон на-

0,00 ~ [b1.06]

стройки

Минимальная

0,01 Гц

единица

Заводское

0,00 Гц

значение

E2.11

Многоскоростной режим - частота 2

См. параметр [E2.10] "Многоскоростной режим - частота 1"

E2.12

Многоскоростной режим - частота 3

См. параметр [E2.10] "Многоскоростной режим - частота 1"

E2.13

Многоскоростной режим - частота 4

См. параметр [E2.10] "Многоскоростной режим - частота 1"

E2.14

Многоскоростной режим - частота 5

См. параметр [E2.10] "Многоскоростной режим - частота 1"

E2.15

Многоскоростной режим - частота 6

См. параметр [E2.10] "Многоскоростной режим - частота 1"

E2.16

Многоскоростной режим - частота 7

См. параметр [E2.10] "Многоскоростной режим - частота 1"

Параметры [E2.10] ~ [E2.16] вместе с [b1.04] используются для задания

частот в режиме многоскоростного регулирования и простого ПЛК.

● Многоскоростное регулирование

114/241

Настройки параметров

8 многоступенчатых скоростей можно задать с помощью клемм

многоскоростного регулирования вместе с клеммой управления

вращением вперёд / назад (FWD-CM и REV-CM) клеммами ускоре-

ния / замедления. Для многоскоростного регулирования время ус-

корения / замедления, направление вращения для каждой ступени

можно настроить в параметрах [E2.35], [E2.37], [E2.39],

[E2.41],

[E2.43], [E2.45], [E2.47] и [E2.49].

1. Лишь 5 внешних клемм цифрового ввода доступны для

преобразователя частоты, поэтому назначайте правиль-

но эти 5 клемм, если требуется клемма времени ускоре-

ния / замедления и клемма FWD / REV.

2. Источник настройки частоты [b1.00] / [b1.16] следует ус-

тановить на 6, прежде чем активировать многоскорост-

ное регулирование.

3. Направление вращения каждой ступени зависит не толь-

ко от выбранной действия ступени, но и от источника ко-

манды пуска, см. подробнее Рис. 8-4 "Направление вра-

щения и время уск./замедл. для многоскоростного регу-

лирования / простого ПЛК" на стр. 117.

4. Если заданная частота следующей ступени ниже значе-

ния текущей ступени, то происходит замедление до зна-

чения следующей ступени в течение времени замедле-

ния текущей ступени; если заданная частота следующей

ступени выше значения текущей ступени, то происходит

ускорение до значения следующей ступени в течение

времени ускорения следующей ступени.

●

Управление в режиме простого ПЛК

Простой ПЛК - это автоматический режим работы в соответствии с

заданным временем ускорения / замедления, рабочей частотой,

временем работы и направлением вращения. Один цикл управле-

ния в режиме простого ПЛК показан на иллюстрации ниже.

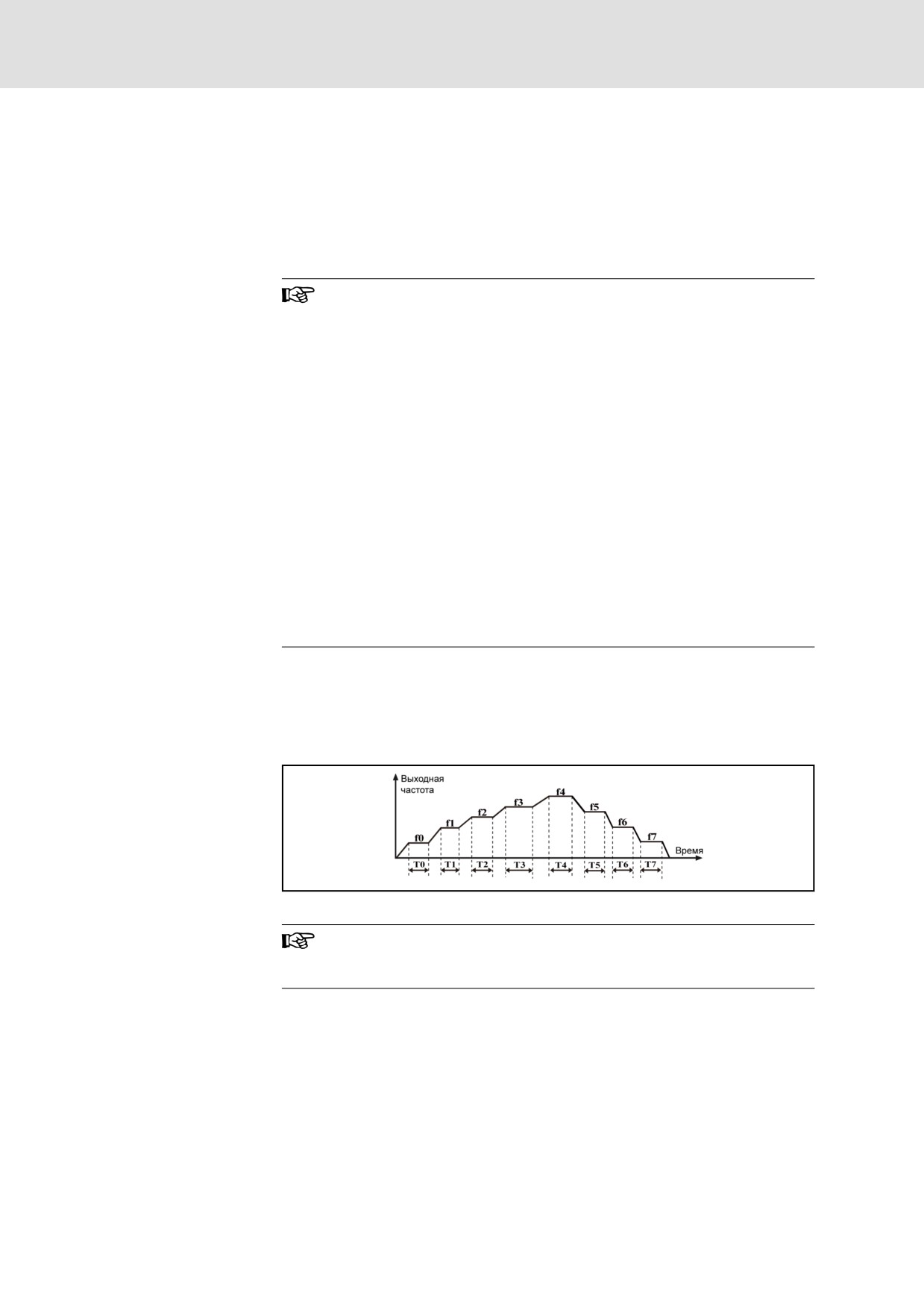

Рис.8-42:

Управление в режиме простого ПЛК

8 ступеней f0~f7 заданы в параметрах [b1.04], [E2.10]~[E2.16],

а значения T0~T7 заданы в параметрах

[E2.36],

[E2.38],

[E2.40], [E2.42], [E2.44], [E2.46], [E2.48] и [E2.50].

115/241

Настройки параметров

E2.30

Режим простого ПЛК

Диапазон на-

0 ~ 3

стройки

Минимальная

единица

Заводское

значение

●

0: Неактивн.

Управление в режиме простого ПЛК неактивно.

●

1: Режим 1.

Простой ПЛК останавливается после одного цикла. Если ПЛК в

этом режиме, то после последней ступени преобразователь часто-

ты замедляется до 0,00 Гц и выдаётся сигнал остановки. Преобраз-

ователь останавливается согласно настройке режима останова.

●

2: Режим 2.

Простой ПЛК работает циклически и останавливается при вводе ко-

манды останова. Если ПЛК в этом режиме, то после последней сту-

пени преобразователь частоты замедляется до 0,00 Гц и затем за-

пускается с начала цикла ПЛК.

●

3: Режим 3.

После завершения первого цикла преобразователь частоты про-

должает работать при заданной частоте последней ступени.

E2.31

Множитель времени простого ПЛК

Диапазон на-

1 ~ 60

стройки

Минимальная

единица

Заводское

значение

Фактическое время работы каждой ступени=[ступень x время работы] *

[E2.31].

[Ступень x время работы] имеет максимальное значение 6000,0с, мно-

житель времени ПЛК [E2.31] имеет максимальное значение 60, и имеют-

ся 8 возможных ступеней (0-7), поэтому макс. длительность цикла ПЛК

рассчитывается следующим образом 8*6000,0с*60=800 часов.

E2.35

Выбор действия ступени 0

011, 012, 013, 014, 021, 022, 023, 024, 031, 032, 033, 034, 041, 042, 043, 044, 111, 112, 113,

Диапазон настройки

114, 121, 122, 123, 124, 131, 132, 133, 134, 141, 142, 143, 144

Минимальная едини-

ца

Заводское значение

011

E2.36

Время работы ступени 0

Диапазон настройки

0.0 ~ 6000,0с

116/241

Настройки параметров

Минимальная едини-

0,1с

ца

Заводское значение

20,0с

E2.37

Выбор действия ступени 1
