рассчитанную для каждого колена. Колено или тройник на котле и опорное колено в шахте
уже учтены в допустимой длине дымовой трубы, и их больше не нужно вычитать

Системы дымоудаления
Bosch Therm 8000 S

611

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Информация для заказа С13

№

Наименование

Артикул

Базовый комплект FC-Set80-C13x, DN80/125, горизонтальный,
телескопический, концентрический, с адаптером

7738112577

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

Системы дымоудаления
Bosch Therm 8000 S

612

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Предельные значения длины дымовой трубы С33

Lмакс, м

Описание

Эквивалентная длина, м*

∅

80/125 мм

Отвод 30°

0,7

Отвод 45°

1,5

Отвод 90°

Дымоход на метр

Комплект горизонтальной

вентиляции

1,5

Каждое колено уменьшает допустимую длину дымовой трубы на эквивалентную длину,

Системы дымоудаления
Bosch Therm 8000 S

613

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Информация для заказа С33

№

Наименование

Артикул

Базовый комплект FC-Set80-C33x, DN80/125, вертикальный,
концентрический, черный

7738112660

Базовый комплект FC-Set80-C33x, DN80/125, вертикальный,
концентрический, красный

7738112661

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

Адаптер вертикальный FC-CA80, DN80/125

7738112714

Системы дымоудаления
Bosch Therm 8000 S

614

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Предельные значения длины дымовой трубы

С43

Lмакс, м

Описание

Эквивалентная длина, м*

∅

80/80 мм

Отвод 30°

0,4

Отвод 45°

0,5

Отвод 90°

Дымоход на метр

Комплект горизонтальной

вентиляции

Каждое колено уменьшает допустимую длину дымовой трубы на эквивалентную длину,

Системы дымоудаления
Bosch Therm 8000 S

615

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Информация для заказа C43

№

Наименование

Артикул

Дымовая труба FC-S80-500, DN80, PP, 500мм

7738112650

Дымовая труба FC-S80-1000, DN80, PP, 1000мм

7738112651

Дымовая труба FC-S80-2000, DN80, PP, 2000мм

7738112652

Отвод FC-SE80-87, DN80, 87°, PP

7738112654

Отвод FC-SE80-45, DN80, 45°, PP

7738112653

Адаптер для двухтрубных систем WTD 27

7709003733

Декоративная манжета DN80, внутренняя, AZB538

7719001094

Системы дымоудаления
Bosch Therm 8000 S

616

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Предельные значения длины дымовой трубы

С53

Lмакс, м

Описание

Эквивалентная длина, м*

∅

80/80 мм

Отвод 30°

0,4

Отвод 45°

0,5

Отвод 90°

Дымоход на метр

Комплект горизонтальной

вентиляции

Каждое колено уменьшает допустимую длину дымовой трубы на эквивалентную длину,

Системы дымоудаления
Bosch Therm 8000 S

617

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Информация для заказа C53

№

Наименование

Артикул

Базовый комплект FC-Set80-C33x, DN80/125, вертикальный,
концентрический, черный

7738112660

Базовый комплект FC-Set80-C33x, DN80/125, вертикальный,
концентрический, красный

7738112661

Адаптер для двухтрубных систем WTD 27

7709003733

Дымовая труба FC-S80-500, DN80, PP, 500мм

7738112650

Дымовая труба FC-S80-1000, DN80, PP, 1000мм

7738112651

Дымовая труба FC-S80-2000, DN80, PP, 2000мм

7738112652

Отвод FC-SE80-87, DN80, 87°, PP

7738112654

Отвод FC-SE80-45, DN80, 45°, PP

7738112653

Дымовая труба DN80х1000мм, оконечный участок, с решеткой

7747380075NM

/ 7736995105 /

7719001802

Системы дымоудаления
Bosch Therm 8000 S

618

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Предельные значения длины дымовой трубы

С83

Lмакс, м

Описание

Эквивалентная длина, м*

∅

80/80 мм

Отвод 30°

0,4

Отвод 45°

0,5

Отвод 90°

Дымоход на метр

Комплект горизонтальной

вентиляции

Каждое колено уменьшает допустимую длину дымовой трубы на эквивалентную длину,

Системы дымоудаления
Bosch Therm 8000 S

619

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Информация для заказа C83, забор воздуха с улицы через диаметр 80

№

Наименование

Артикул

Дымовая труба DN80х1000мм, оконечный участок, с решеткой

7747380075NM

/ 7736995105 /

7719001802

Адаптер для двухтрубных систем WTD 27

7709003733

Дымовая труба FC-S80-500, DN80, PP, 500мм

7738112650

Дымовая труба FC-S80-1000, DN80, PP, 1000мм

7738112651

Дымовая труба FC-S80-2000, DN80, PP, 2000мм

7738112652

Отвод FC-SE80-87, DN80, 87°, PP

7738112654

Отвод FC-SE80-45, DN80, 45°, PP

7738112653

Декоративная манжета DN80, внутренняя, AZB538

7719001094

Системы дымоудаления
Bosch Therm 8000 S

620

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

Общие данные
Bosch Therm 8000 S

Информация для заказа

№

Наименование

Артикул

Комплект переналадки 23-31Therm 6000/8000

87190024600

Принадлежность для высоких температур(до 80˚С)

7736500605

Комплект интеллектуального каскадирования

7736500272

Комплект защиты от замерзания для Therm 6000/8000

7709003709

621

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Общие данные
Bosch Therm 8000 S

Комплекты перенастройки на сжиженный газ

Модель

Название

комплекта

Артикул

Комплект поставки

WTD27 AME

(7703311070)

Комплект переналадки
23-31 Therm 6000/8000

87190024600 1. Информационная табличка

2. Инструкция

622

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Общие данные
Bosch Therm 8000 S

Принадлежность для высоких температур (до 80˚С)

Описание

•

При необходимости возможно переоборудовать колонку для приготовления воды
температурой до 80°С

Артикул: 7736500605

623

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Общие данные
Bosch Therm 8000 S

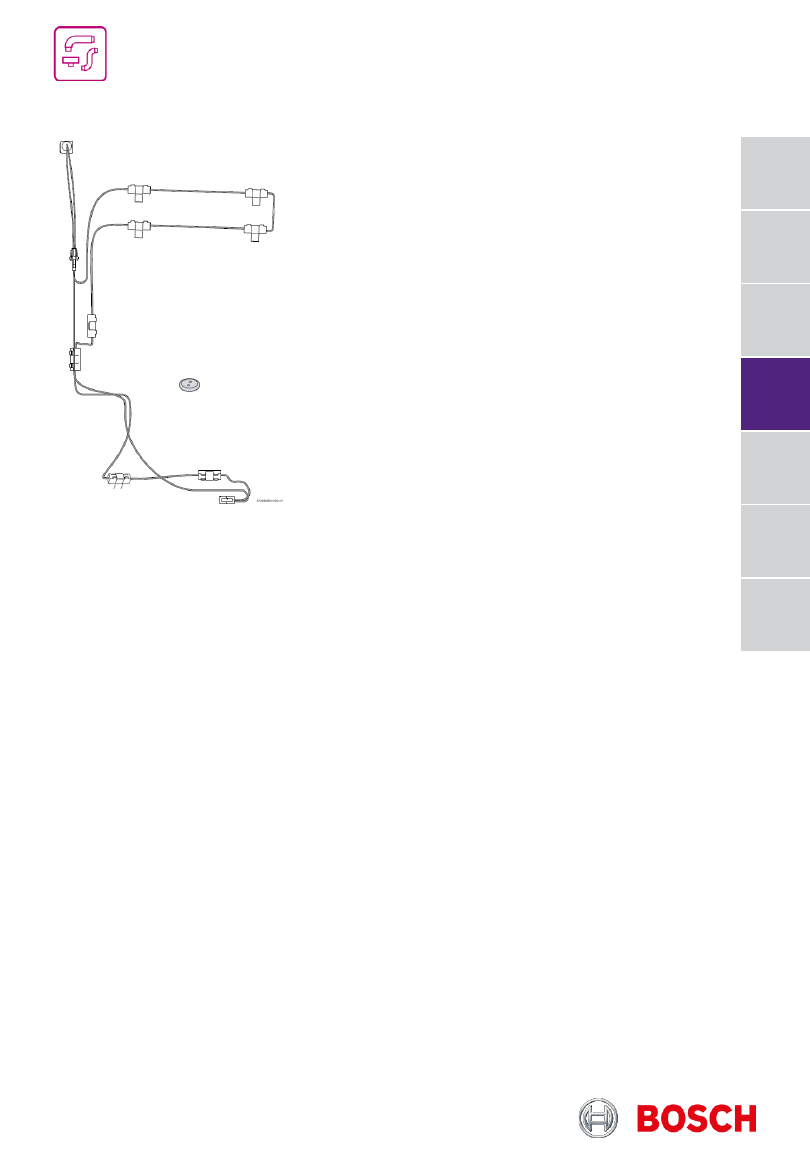

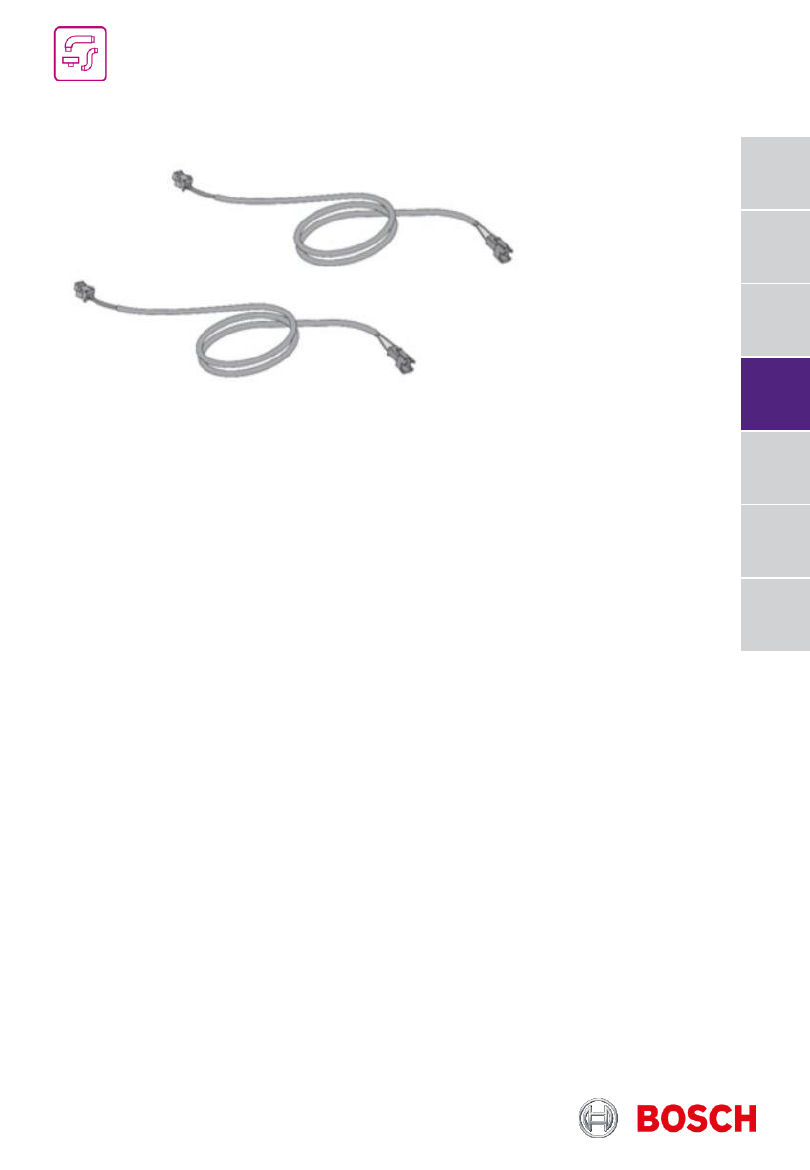

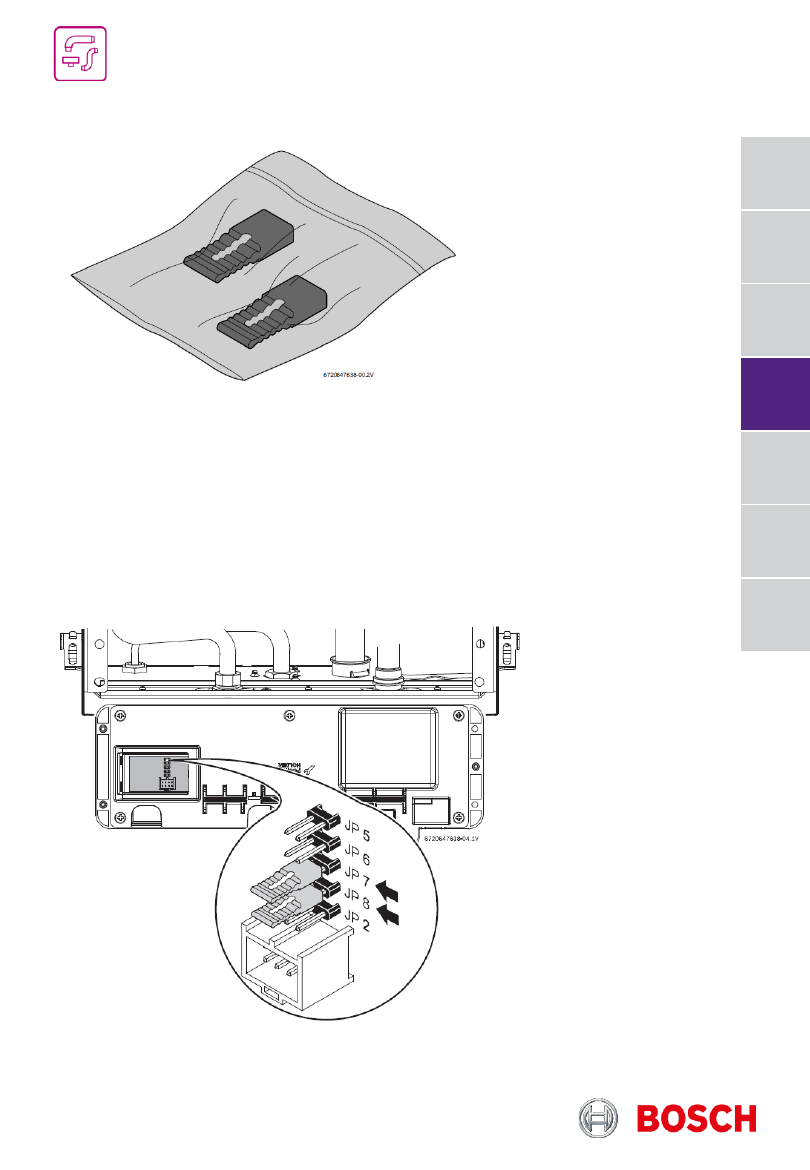

Комплект интеллектуального каскадирования

Описание

•

Каскадная система позволяет подключить параллельно до двенадцати аппаратов. Один
из аппаратов будет главным: будет осуществлять контроль над другими и выполнять
запрос на подачу горячей воды. Если запрос на подачу горячей воды превысит мощность
главного аппарата, на второстепенные аппараты будет направлен сигнал, который
задействует их.

•

Например: Каскадная система из 4-х аппаратов включает 1 главный и 3 второстепенных
аппарата. Для монтажа такой системы необходимо приобрести 3 комплекта для
каскадной установки.

•

За счет использования комплекта для каскадной установки, система автоматически
перенесет после 100-часовой работы функции главного аппарата на один из
второстепенных аппаратов.

•

Второстепенные аппараты не будут работать до тех пор, пока основной аппарат не
достигнет 80% своей мощности. Когда главный аппарат достигнет 30% своей мощности,
произойдет отключение второстепенных аппаратов.

•

Когда в каскадной системе произойдет блокировка второстепенного аппарата и появится
код ошибки, все параметры переходят к следующему аппарату. Если произойдет
блокировка главного аппарата, ближайший к нему аппарат запросит, чтобы стать
главным аппаратом.

Артикул: 7736500272

624

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Общие данные
Bosch Therm 8000 S

Комплект защиты от замерзания для Therm 6000/8000

Описание

•

Комплект защиты от замерзания предназначен для обеспечения защиты
водонагревателя от кратковременного снижения температуры примерно до -15°C.

•

Комплект защиты от замерзания не обеспечит защиту от замерзания водопроводных и
канализационных сетей вне прибора. Необходимо принять меры предосторожности.

•

Всегда сливайте воду из водонагревателя, если ожидается, что он будет подвергнут
длительному воздействию низких температур.

Артикул: 7709003709

625

Каталог отопительного оборудования 2023
