Общие данные
Баки-водонагреватели

Эксплуатационная производительность теплообменника бака-водонагревателя

Объем,

л

Стальной бак покрытый термоглазурью

Вертикальные баки подключение

сверху

Вертикальные баки подключение

сзади

120

WSTB 120 O

(20 кВт)

WD120

(25,1 кВт)

-

WST 120

(25 кВт)

160

-

WD160

(25,1 кВт)

WSTB 160

(20,8 кВт)

WST 160

(31,5 кВт)

200

-

-

WSTB 200

(20,5 кВт)

WST 200

(31,5 кВт)

300

-

-

WSTB 300 C

(31,8 кВт)

WST 300

(36,5 кВт)

400

-

-

-

WST 400

(56 кВт)

627

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Общие данные
Баки-водонагреватели WD120-160

Комплект поставки:

1) Бак-водонагреватель
2) Датчик температуры
3) Инструкция по монтажу и техническому

обслуживанию

Описание

•

Бак-водонагреватель в вертикальном исполнении прямоугольной формы для монтажа
под настенным котлом;

•

Два типоразмера емкостью 120 и 160 литров;

•

Исполнение в белом цвете;

•

Греющий элемент – змеевик из стали, покрытой эмалью;

•

Защита от коррозии с помощью гомогенной эмали и магниевого анода;

•

Теплоизоляция из жесткого пенопласта;

•

Облицовка, эмалированный стальной лист;

•

Накладной термометр для индикации температуры;

•

Датчик температуры

628

Модель

Артикул для рынка

России

Артикул для рынка

Казахстана

WD 120 B

-

8732925017

WD 160 B

-

8732925018

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Общие данные
Баки-водонагреватели WD120-160

№

Ссылка

Документация

1

Отказное письмо

2

Инструкция по монтажу

3

Гарантийный талон (RU)

4

Каталог запасных частей (RU)

5

Определение даты изготовления

Полезная информация

629

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Технические характеристики

WD 120

WD 160

Количество витков

5

5

Объем греющей воды

л

4,4

4,4

Поверхности нагрева

м3

0,63

0,63

Максимальная температура греющей воды

°C

110

110

Максимальное рабочее давление теплообменника

Бар

10

10

Максимальная мощность поверхности нагрева:

Темп.подающей линии 90 °C и темп. бака 45 °C

кВт

25,1

25,1

Темп.подающей линии 85 °C и темп. бака 60 °C

кВт

13,9

13,9

Максимальная эксплуатационная производительность:

Темп.подающей линии 90 °C и темп. бака 45 °C

л/ч

590

590

Темп.подающей линии 85 °C и темп. бака 60 °C

л/ч

273

273

Учтенный расход греющей воды

л/ч

1300

1300

Коэффициент мощности

1)

при температуре

подающей линии 90 °C (макс. мощности загрузки
бака)

NL

1,3

2,0

Минимальное время нагрева с 10 °C с холодной воды на входе до 60 °C воды в баке при
темп. подающей линии 85°C и при:
- Мощности загрузки бака 24 кВт

мин

20

25

- Мощности загрузки бака 18 кВт

мин

25

32

- Мощности загрузки бака 11 кВт

мин

49

62

- Мощности загрузки бака 8 кВт

мин

52

69

Объем бака

Полезный объем бака

л

115

149

Полезное количество воды (без дозагрузки

2)

) при темп. бака 60 °C и

- Температуре горячей воды на выходе 45 °C

л

145

190

- Температуре горячей воды на выходе 40 °C

л

170

222

Максимальный расход

л/мин

12

16

Максимальная температура горячей воды

°C

95

95

Максимальное рабочее давление воды

°C

10

10

1) Коэффициент мощности N L=1 по DIN 4708 для 3,5 человек в квартире со стандартной
ванной и кухонной мойкой. Температуры: бак 60 °, выход 45 °C и холодная вода 10 °C.
Измерения при максимальной мощности нагрева. При снижении мощности нагрева
коэффициент NL меньше.
2) Потери вне бака-водонагревателя не учтены.

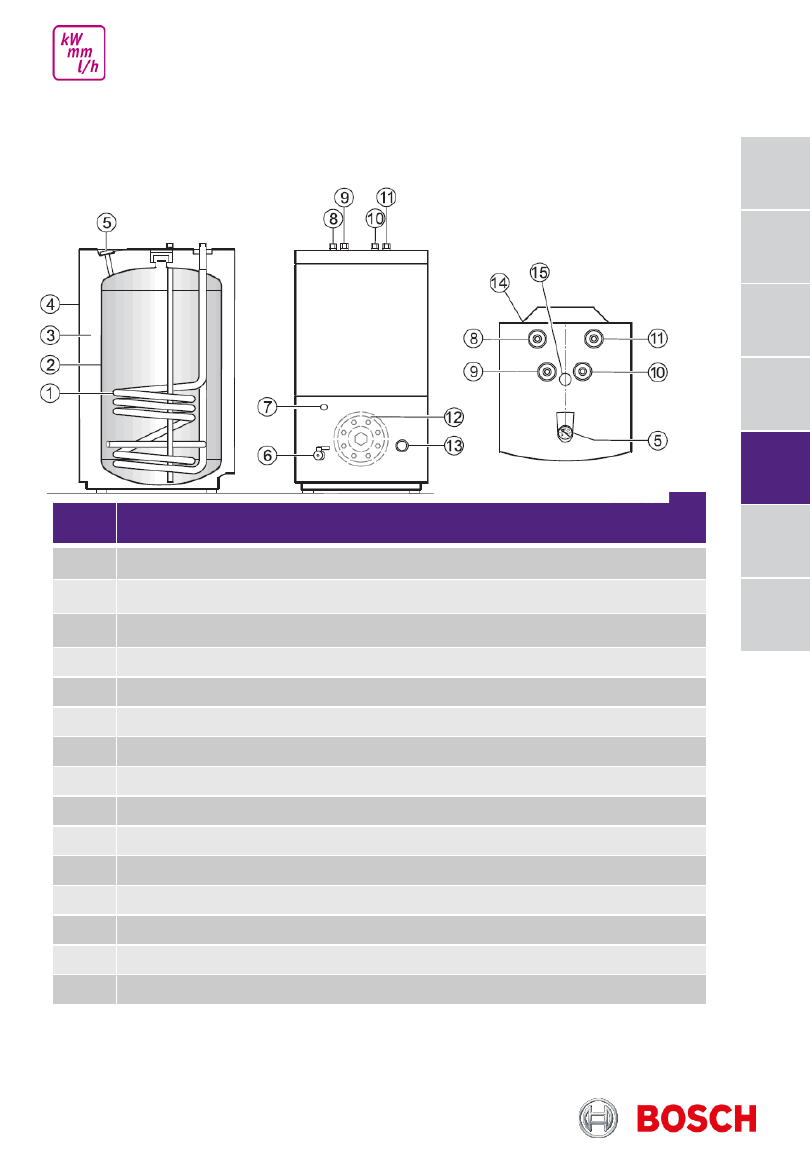

Технические характеристики
Баки-водонагреватели WD120-160

630

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

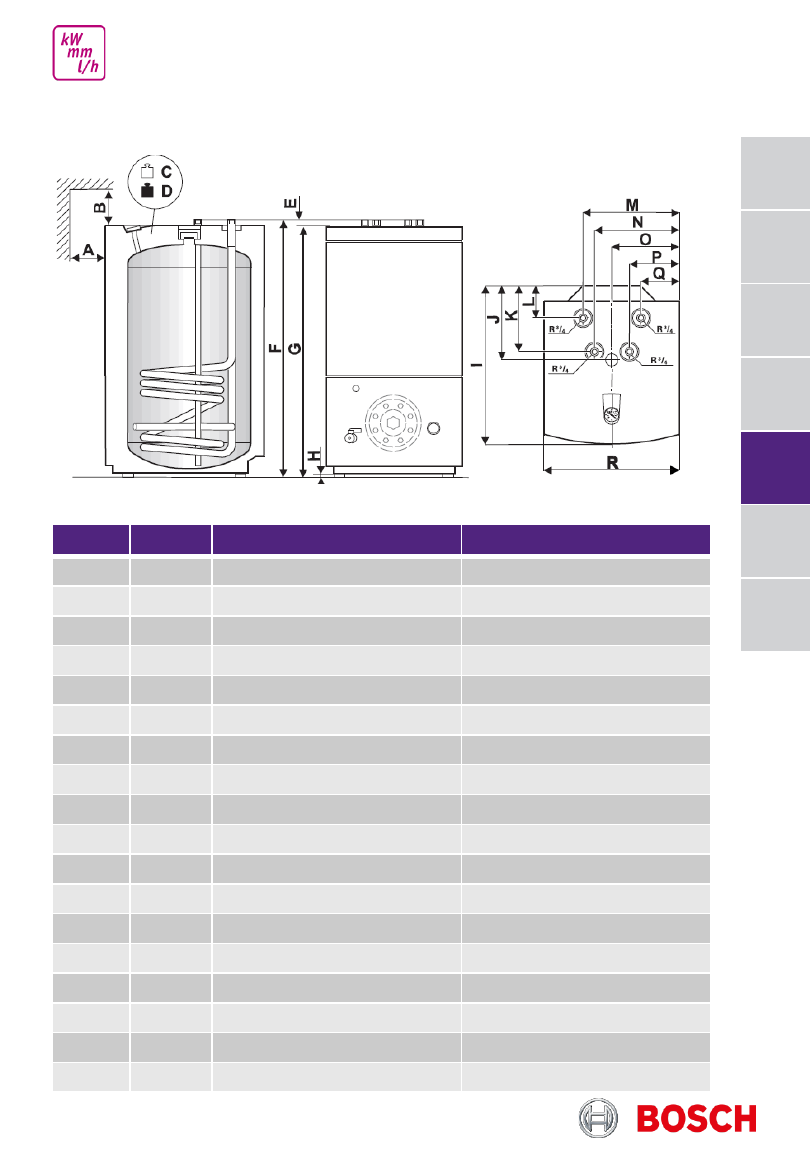

Габариты и размеры

WD 120

WD 160

A

мм

600

600

B

мм

250

250

C

кг

50

60

D

кг

170

180

E

мм

22

22

F

мм

951

951

G

мм

929

929

H

мм

9

9

I

мм

585

585

J

мм

275

275

K

мм

245

245

L

мм

120

120

M

мм

357

407

N

мм

315

365

O

мм

250

300

P

мм

185

235

Q

мм

143

193

R

мм

500

600

Технические характеристики
Баки-водонагреватели  WD120-160

631

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Технические характеристики
Баки-водонагреватели WD120-160

Габариты и размеры

Поз.

Наименование

1

Теплообменник, эмалированная гладкая труба

2

Обечайка бака, эмалированный стальной лист

3

Теплоизоляция из жесткого пенопласта

4

Обшивка из стального листа

5

Накладной термометр для индикации температуры

6

Слив

7

Датчик температуры бака-водонагревателя

8

Подающая линия бака-водонагревателя

9

Выход горячей воды

10

Вход холодной воды

11

Обратная линия бака-водонагревателя

12

Смотровой люк

13

Магниевый анод

14

Кабельный проход для датчика температуры бака

15

Подключение рециркуляции

632

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

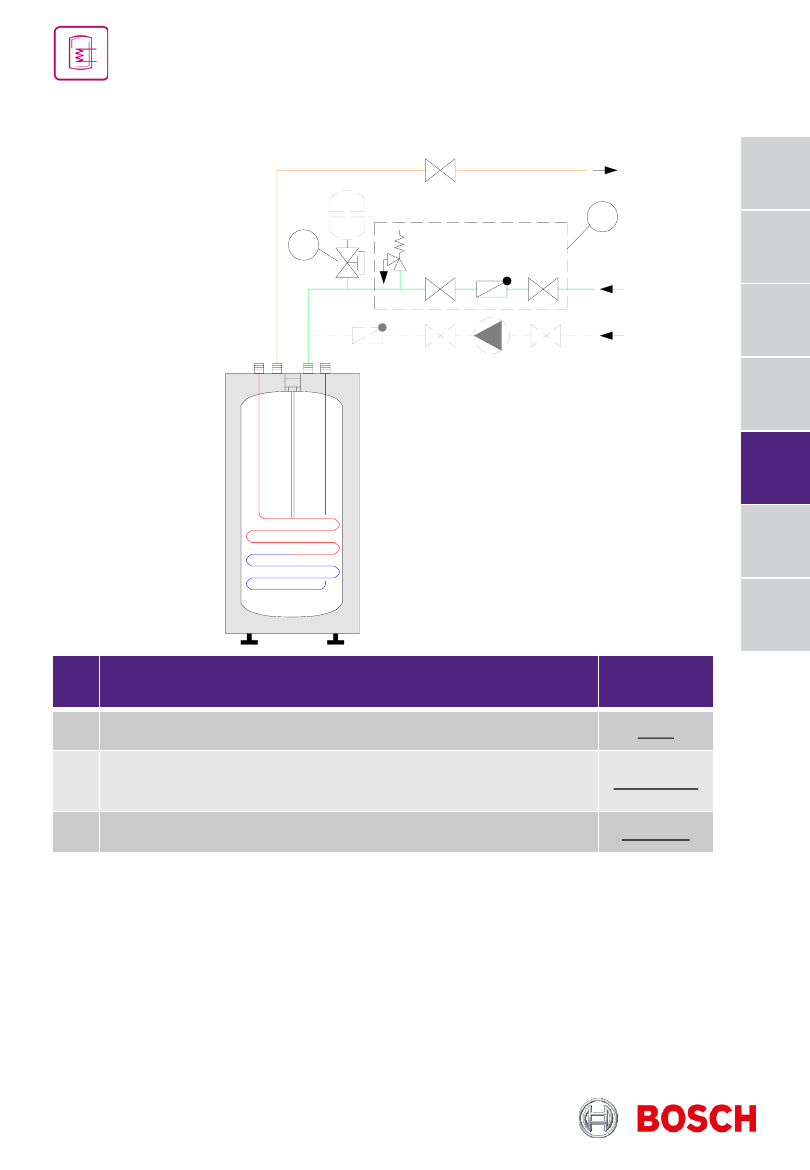

Баки-водонагреватели
Баки-водонагреватели WD120-160

Информация для заказа

№

Наименование

Артикул

Бойлер косвенного нагрева WD 120-160

ххххх

1

SYR-блок группа безопасности 24, DN20, G ¾“, PN10, 8 бар, 30

°

C, 4

м³/ч

0024.20.001

2

Отсечной вентиль KAV DN20, PN10, 130

°

С, 3/4" x 3/4"

80166110

2

1

633

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Общие данные
Баки-водонагреватели WSTB120 O

Комплект поставки:

1) Бак-водонагреватель
2) Инструкция

Описание

•

Бак-водонагреватель в вертикальном исполнении в мягкой облицовке;

•

Подключения сверху;

•

Один типоразмер емкостью 120 литров;

•

Исполнение в белом цвете;

•

Греющий элемент – змеевик из стали, покрытой эмалью;

•

Защита от коррозии с помощью гомогенной эмали и магниевого анода;

•

Теплоизоляция из твёрдого полиуретанового пенопласта с обшивкой из плёнки на
подложке из  мягкого пенопласта 30 мм

634

Модель

Артикул для рынка

России

Артикул для рынка

Казахстана

WSTB 120 O

-

8718545244

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Общие данные
Баки-водонагреватели WSTB120 O

№

Ссылка

Документация

1

Отказное письмо

2

Инструкция по монтажу

3

Гарантийный талон (RU)

4

Каталог запасных частей (RU)

5

Определение даты изготовления

Маркетинговые материалы

6

Фотографии, брошюры

Полезная информация

635

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Технические характеристики

WSTB 120 O

Полезный объём (общий)

л

120

Полезное количество горячей воды

1)

при температуре горячей воды на
выходе

2)

:

45 °C

л

163

40 °C

л

190

Потери тепла в состоянии готовности по
DIN 4753, часть 8

3)

кВтч/24ч

1,6

Максимальный расход холодной воды на входе

л/мин

12

Максимальная температура горячей воды

°C

95

Максимальное рабочее давление в контуре ГВС

бар

10

Теплообменник

Коэффициент мощности NL по DIN 4708

4)

NL

1,2

Эксплуатационная мощность
(при температуре подающей линии
80 °C, температуре горячей воды на
выходе в месте водоразбора 45 °C и
температуре холодной воды 10 °C)

кВт

20

л/мин

8,2

Время нагрева при номинальной мощности

мин

27

Максимальная мощность нагрева

5)

кВт

20

Максимальная температура греющей воды

°C

110

Максимальное рабочее давление греющей воды

бар

16

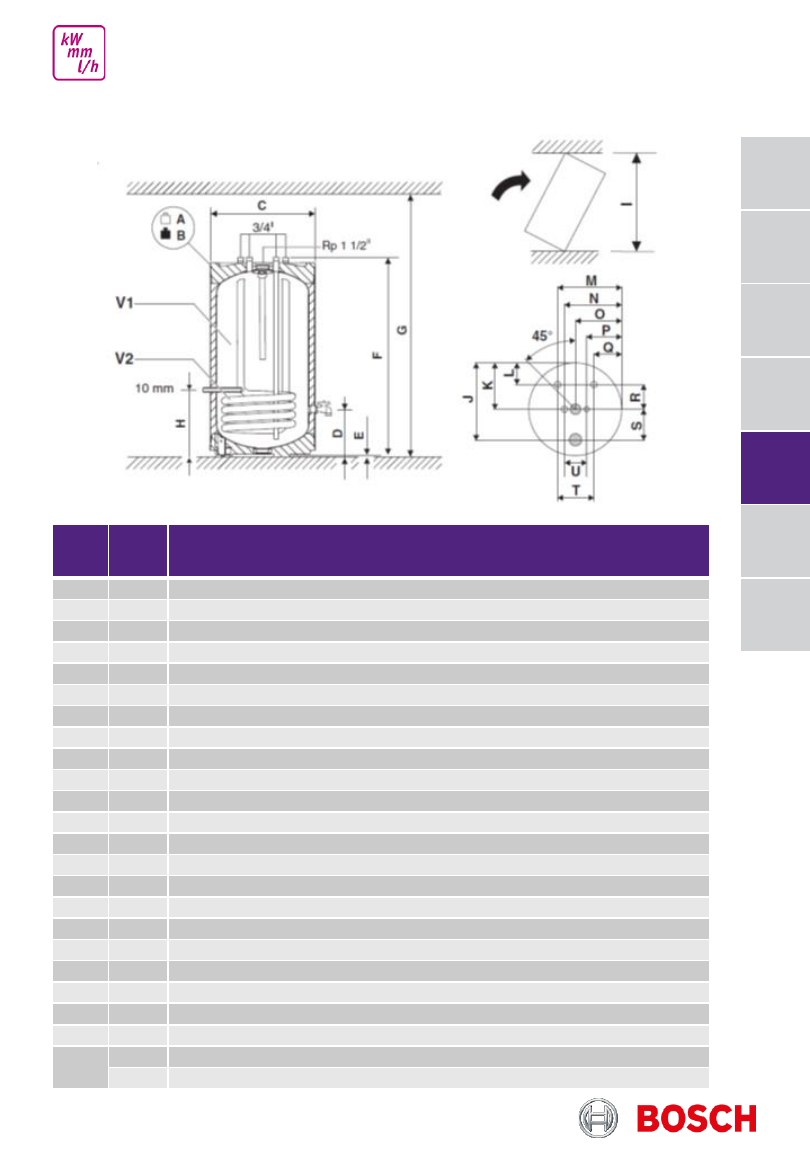

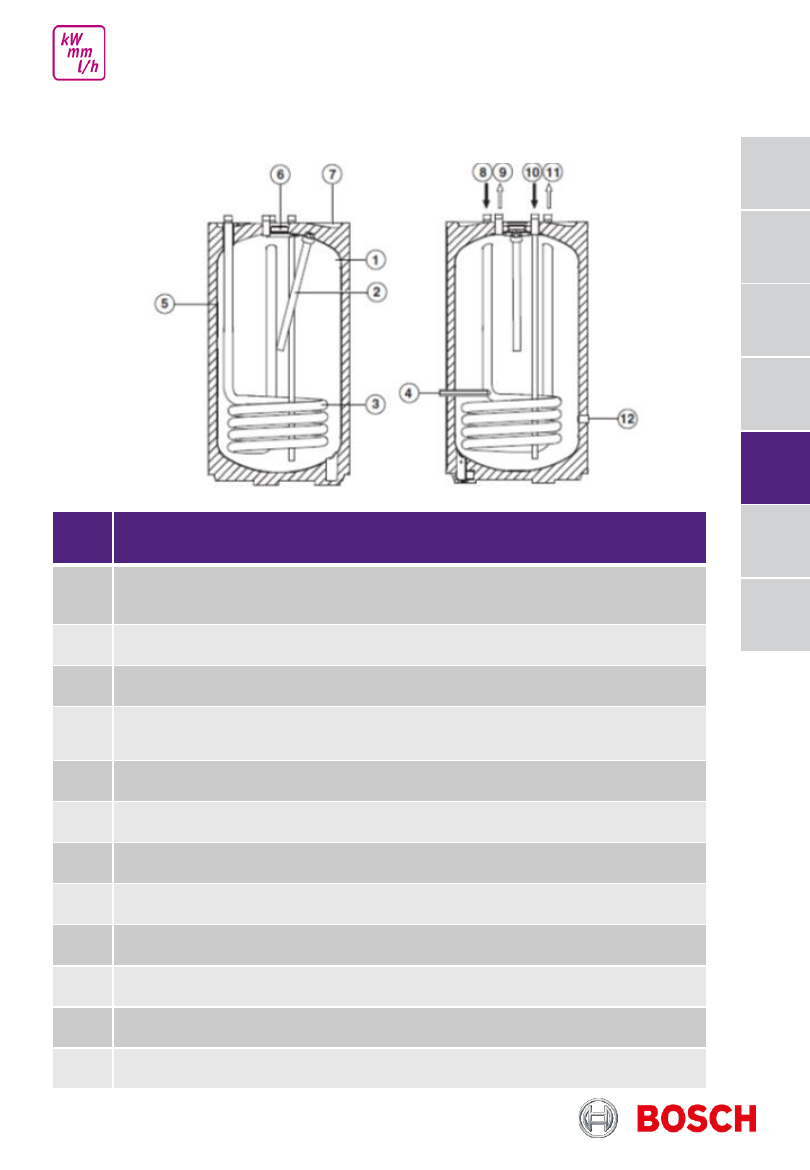

Технические характеристики
Баки-водонагреватели WSTB120 O

1) Без дозагрузки; заданная температура бака 60 °C.
2) Смешанная вода в точке водоразбора (при температуре холодной воды 10 °C)
3) Потери вне бака-водонагревателя не учтены.
4) Коэффициент мощности N L=1 по DIN 4708 для 3,5 человек в квартире со стандартной
ванной и кухонной мойкой. Температуры: бак 60 °C, выход 45 °C и холодная вода 10 °C.
Измерения при максимальной мощности нагрева. При снижении мощности нагрева
коэффициент NL меньше.
5) У котлов с большей мощностью нагрева её нужно ограничить до указанного
значения.

636

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Технические характеристики
Баки-водонагреватели WSTB120 O

Габариты и размеры

Поз.

Наименование

1

Теплоизоляция из твёрдого полиуретанового
пенопласта с обшивкой из плёнки на подложке из
мягкого пенопласта 30 мм

2

Неизолированный встроенный магниевый анод

3

Теплообменник для нагрева от котла, эмалированная
гладкая труба

4

Гильза для датчика температуры воды, нагреваемой от
котла

5

Бак, эмалированная сталь

6

Верхний люк для техобслуживания и чистки /
подключение циркуляции

7

Крышка обшивки из ПВХ PVC

8

Подающая линия бака

9

Выход горячей воды

10

Вход холодной воды

11

Обратная линия бака

12

Муфта для сливного крана (дополнительная
комплектация) R 1/2"

637

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Технические характеристики
Баки-водонагреватели WSTB120 O

Габариты и размеры

WSTB 120 O

A

кг

41,1

B

мм

48,8

C

мм

510

D

мм

218

E

мм

12,5

F

мм

936

G

мм

1420

H

мм

295

I

мм

1070

J

мм

440

K

мм

255

L

мм

105

M

мм

364

N

мм

320

O

мм

255

P

мм

190

Q

мм

146

R

мм

150

R

мм

185

T

мм

218

U

мм

130

V1

л

120

V2

л

4,1

м2

0,6

638

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

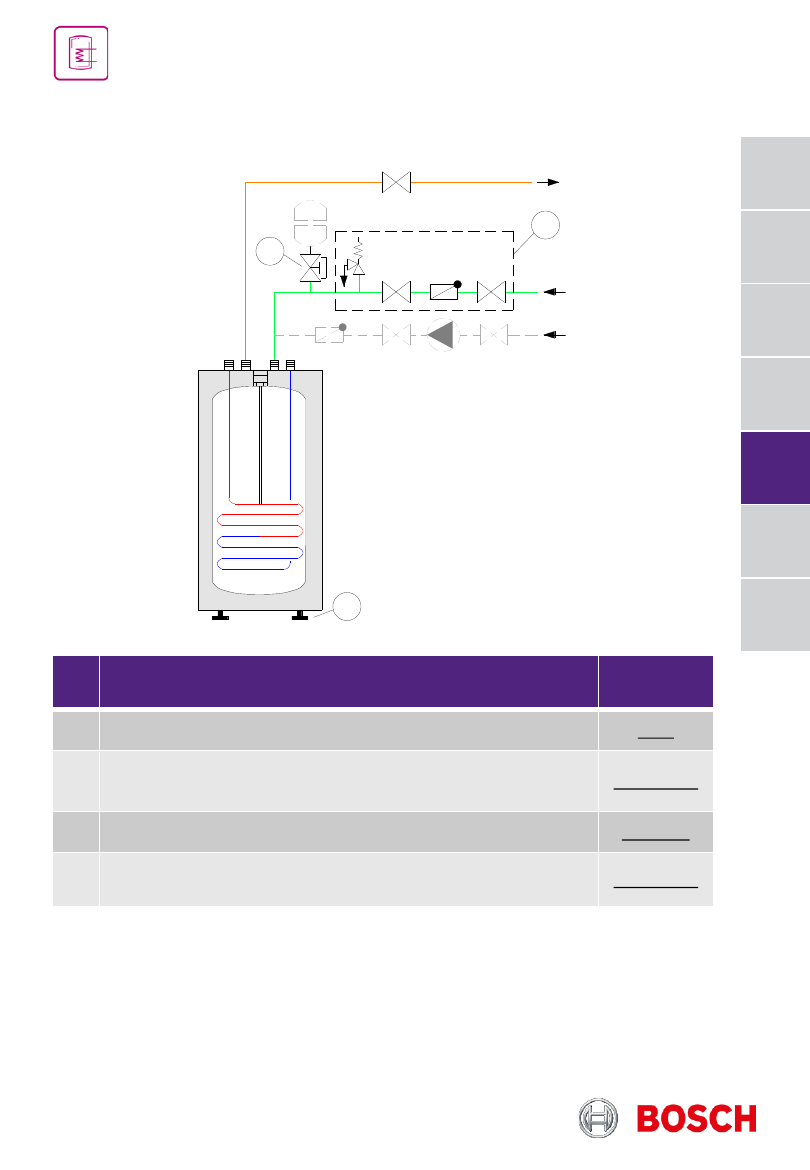

Баки-водонагреватели
Баки-водонагреватели WSTB120 O

Информация для заказа

№

Наименование

Артикул

Бойлер косвенного нагрева WSTB 120 O

ххххх

1

SYR-блок группа безопасности 24, DN20, G ¾“, PN10, 8 бар, 30

°

C, 4

м³/ч

0024.20.001

2

Отсечной вентиль KAV DN20, PN10, 130

°

С, 3/4" x 3/4"

80166110

3

Опорные болты для бойлеров (комплект из 3 шт.)

8718590658

3

2

1

639

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Общие данные
Баки-водонагреватели WSTB160-300

Комплект поставки:

1) Бак-водонагреватель
2) Инструкция

Описание

•

Бак-водонагреватель в вертикальном исполнении в мягкой облицовке;

•

Три типоразмера емкостью 160, 200 и 300 литров;

•

Исполнение в белом цвете;

•

Греющий элемент – змеевик из стали, покрытой эмалью;

•

Защита от коррозии с помощью гомогенной эмали и магниевого анода;

•

Облицовка, теплоизоляция из твёрдого полиуретанового пенопласта с обшивкой из
плёнки на подложке из мягкого пенопласта (50 мм)

Bosch WSTB

160 – 200

Bosch WSTB

300 C

640

Модель

Артикул для рынка

России

Артикул для рынка

Казахстана

WSTB 160

-

8718545251

WSTB 200

-

8718545259

WSTB 300 C

-

8718545265

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Общие данные
Баки-водонагреватели WSTB160-300

№

Ссылка

Документация

1

Отказное письмо

2

Инструкция по монтажу

3

Гарантийный талон (RU)

4

Каталог запасных частей (RU)

5

Определение даты изготовления

Маркетинговые материалы

6

Фотографии, брошюры

Полезная информация

641

Каталог отопительного оборудования 2023















содержание      ..     38      39      40      41     ..
