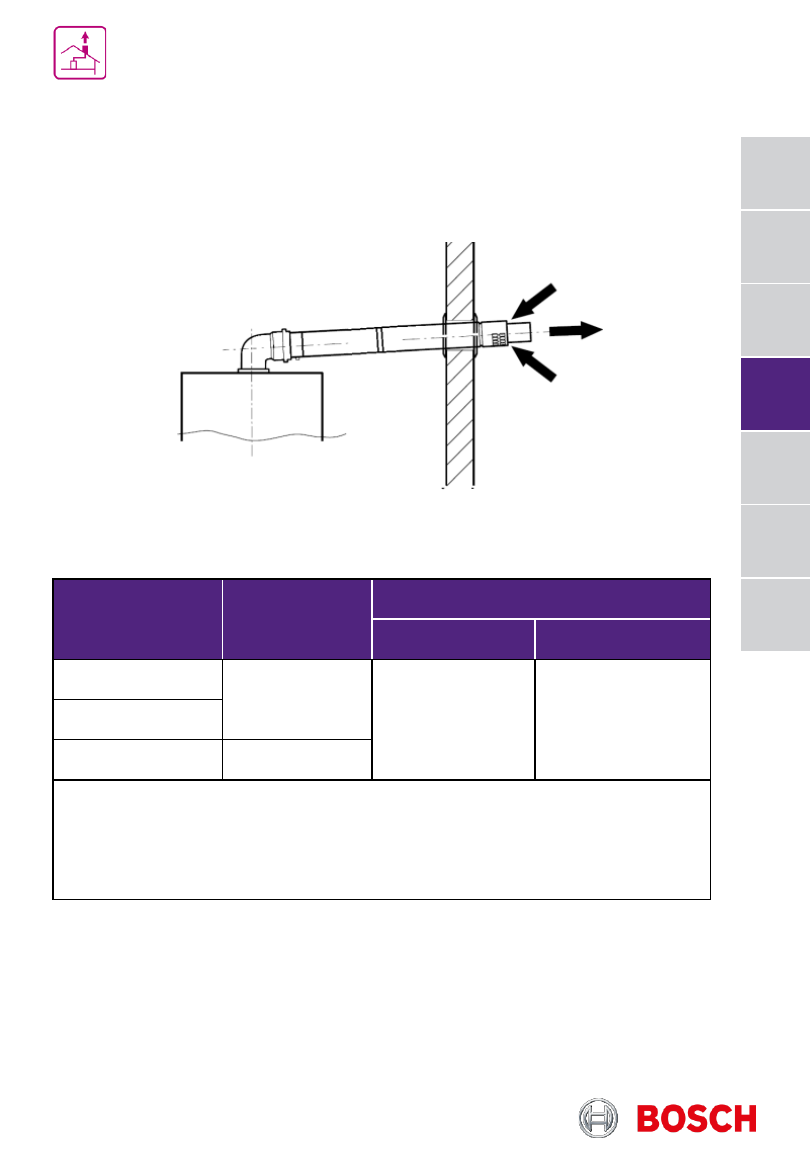

рассчитанную для каждого колена. Колено или тройник на котле и опорное колено в шахте
уже учтены в допустимой длине дымовой трубы, и их больше не нужно вычитать

Системы дымоудаления
Bosch Therm 4000 S

595

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

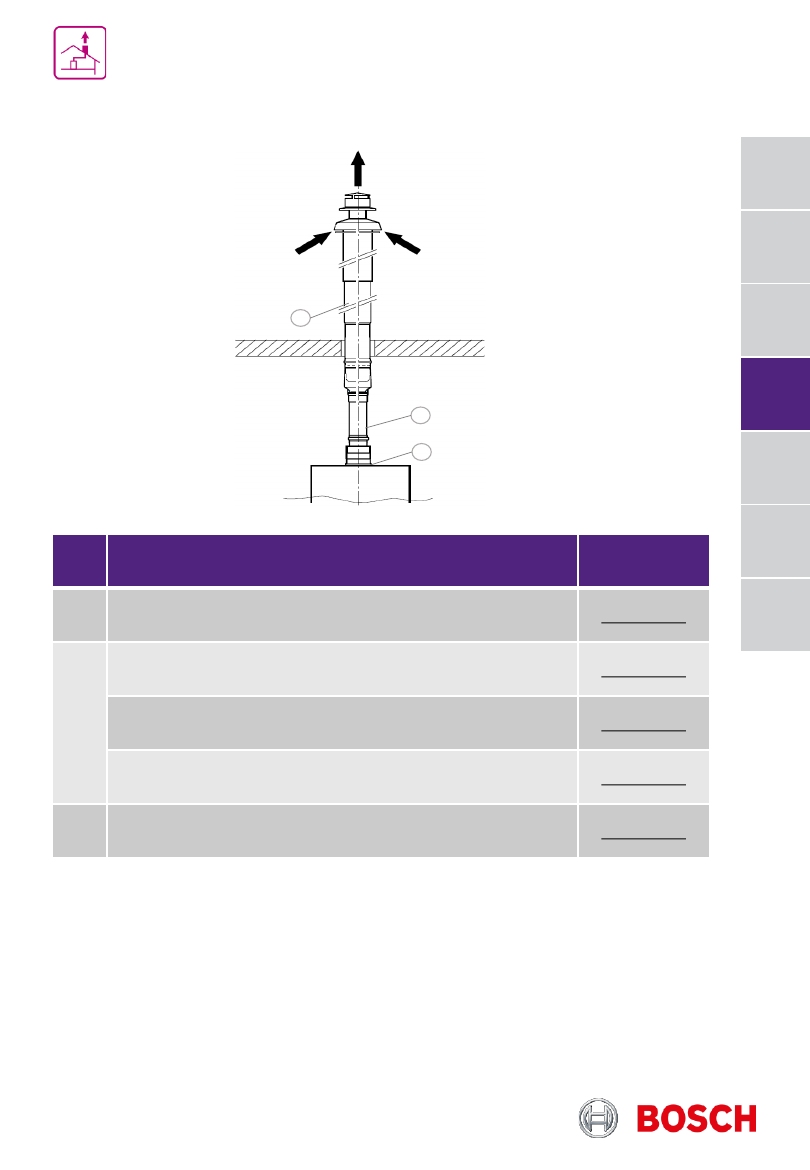

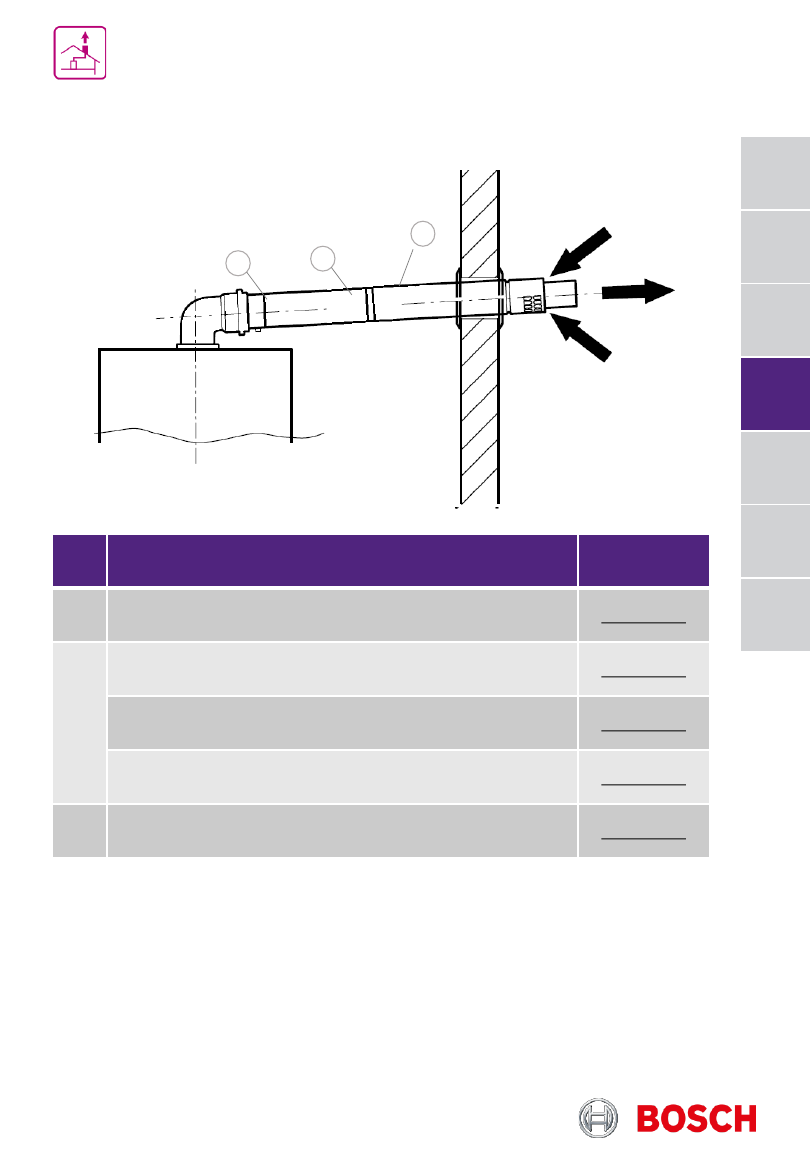

Информация для заказа C13 концентрическое

№

Наименование

Артикул

Дымоход концентрический DN60/100х810мм, горизонтальный
комплект, AZ389

7716050064

Дымовая труба DN60/100х350мм, AZ363 (AZ390)

7736995059

Дымовая труба DN60/100х750мм, AZ364 (AZ391)

7736995063

Дымовая труба DN60/100х1500мм, AZ365 (AZ392)

7736995067

Горизонтальный элемент для отвода конденсата DN60/100, AZ
401 (Рекомендовано при длине дымохода более 3 м)

7736995087

Системы дымоудаления
Bosch Therm 4000 S

596

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

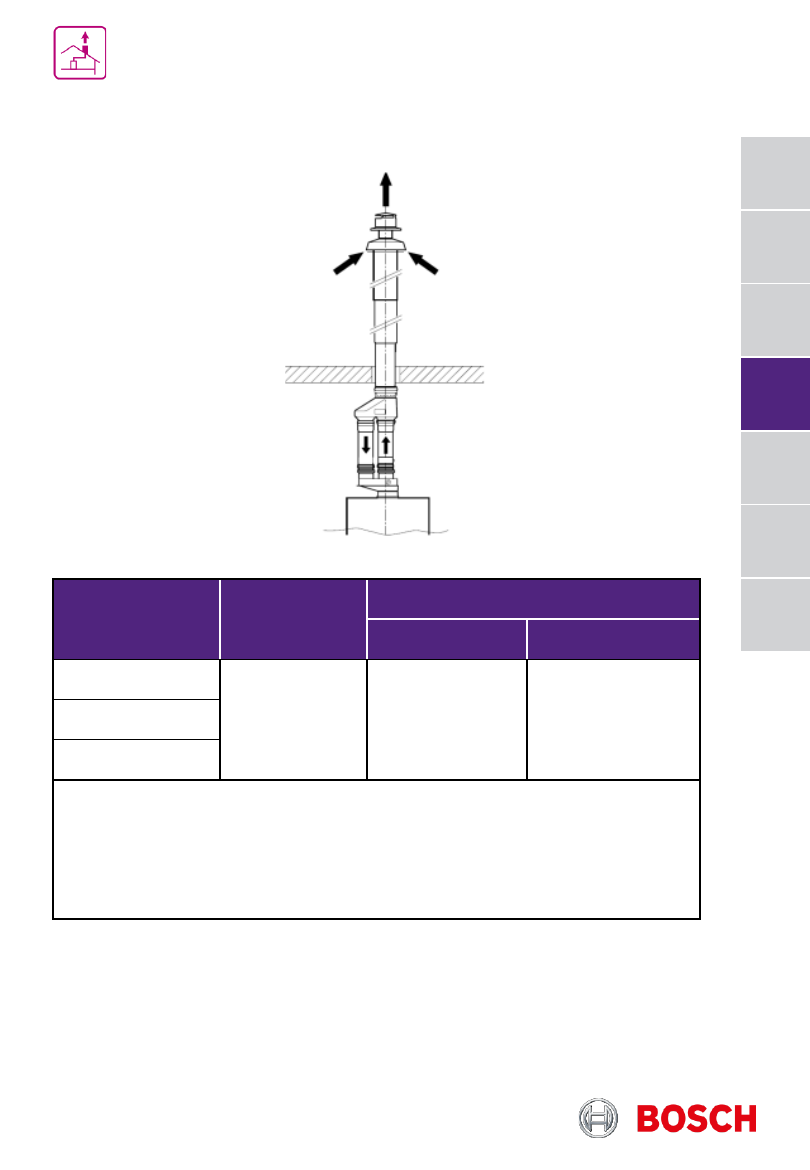

Предельные значения длины дымовой трубы С33 раздельно

Therm 4000S

Lмакс, м

Эквивалентная длина*

отвод 90°, м

отвод 45°,м

WTD12

15+15

0,5

WTD15

WTD18

Каждое колено уменьшает допустимую длину дымовой трубы на эквивалентную

длину, рассчитанную для каждого колена. Колено или тройник на котле и опорное
колено в шахте уже учтены в допустимой длине дымовой трубы, и их больше не нужно
вычитать

Системы дымоудаления
Bosch Therm 4000 S

597

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

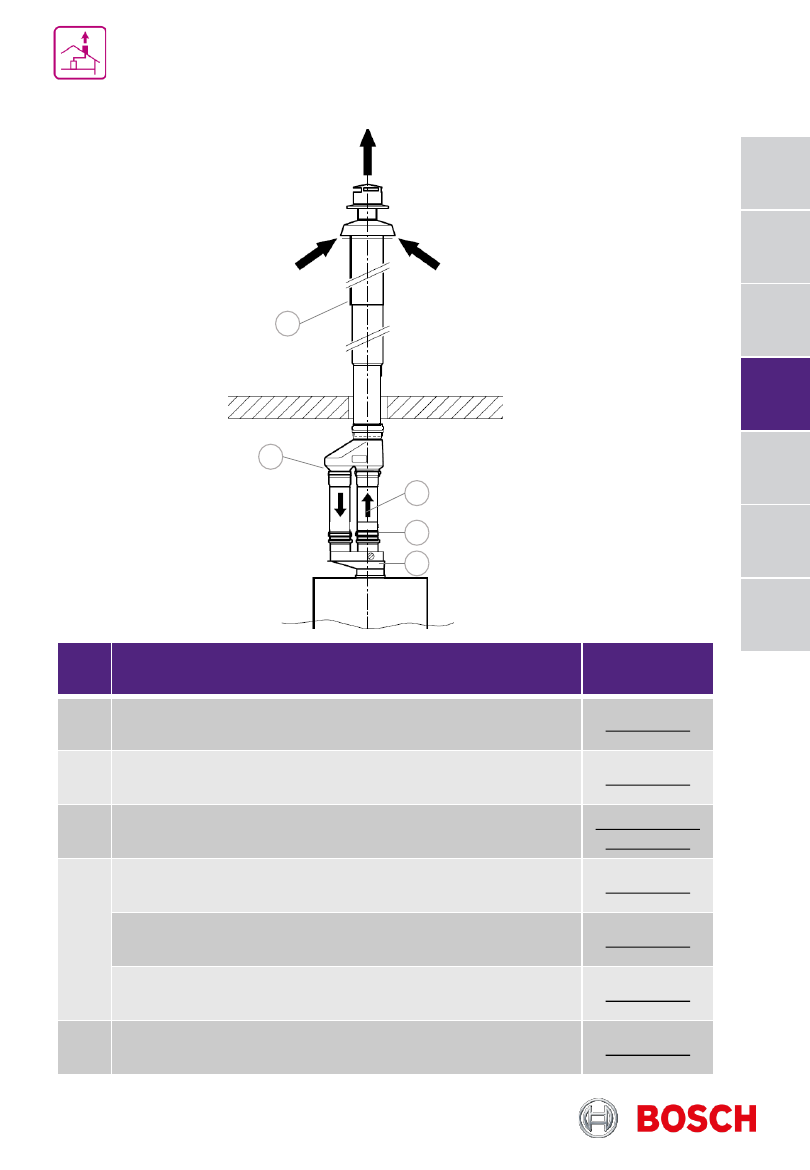

Информация для заказа C33 раздельно

№

Наименование

Артикул

Дымоход концентрический DN80/110х1350мм, вертикальный,
алюминий, AZ262

7719001781

Адаптер DN80/80 на DN80/125, вертикальный, AZ 175

7719001027

Адаптер DN80/80, для двухтрубной системы дымоудаления

7736995095A /

7736995095

Дымовая труба DN80х500мм, AZ383

7736995100

Дымовая труба DN80х1000мм, AZ384

7736995101

Дымовая труба DN80х2000мм, AZ385

7736995102

Адаптер DN80, вертикальный, с отводом конденсата, AZ386
(Рекомендовано при длине дымохода более 3 м)

7736995103

Системы дымоудаления
Bosch Therm 4000 S

598

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

Комплектующие
Bosch Therm 4000 S

Информация для заказа

№

Наименование

Артикул

Комплект перенастройки на сжиженный газ для колонки WTD
12 AME

87387046650

Комплект перенастройки на сжиженный газ для колонки WTD
15 AME

87387046660

Комплект перенастройки на сжиженный газ для колонки WTD
18 AME

87387046670

599

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Комплектующие
Bosch Therm 4000 S

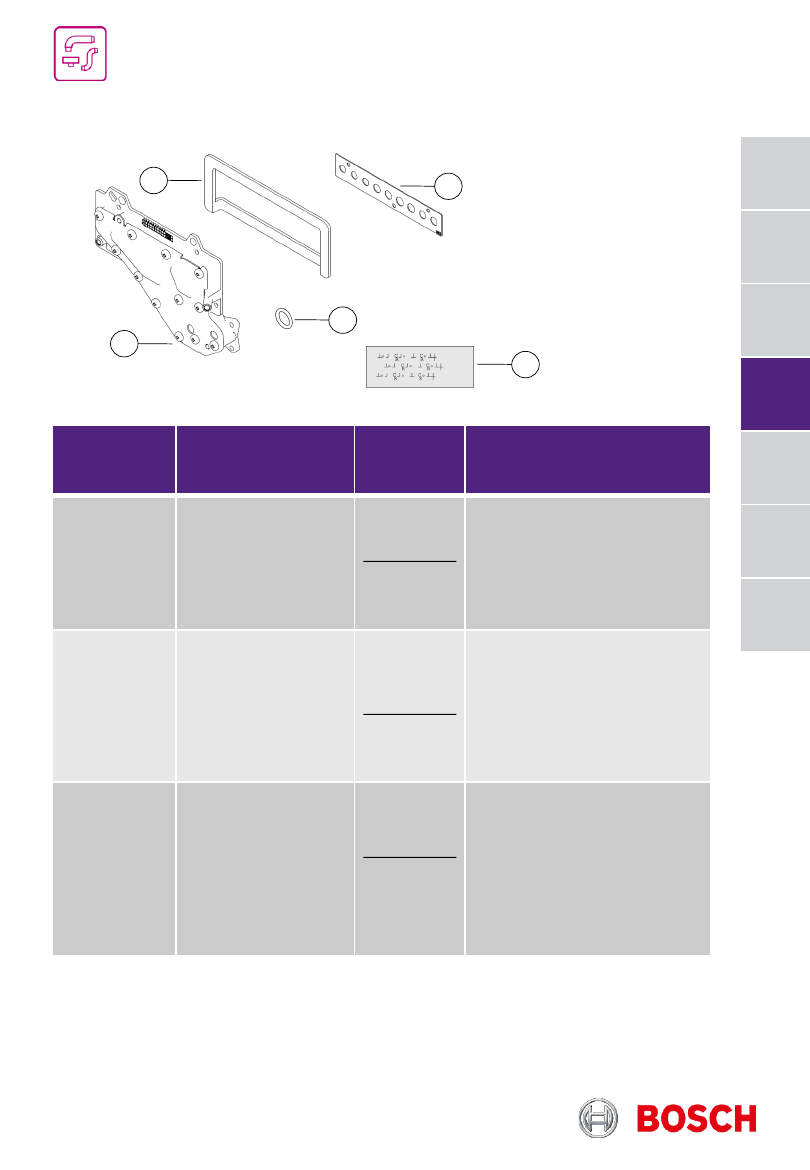

Комплекты перенастройки на сжиженный газ

Модель

Название

комплекта

Артикул

Комплект поставки

WTD12 AME

(7736502892)

Комплект
перенастройки на
сжиженный газ для
колонки WTD 12 AME

87387046650

1. газораспределитель;
2. уплотнение
газораспределителя;
3. уплотнительные кольца;
4. пластина первичного воздуха;
5. информационная табличка.

WTD15 AME

(7736502893)

Комплект
перенастройки на
сжиженный газ для
колонки WTD 15 AME

87387046660

1. газораспределитель;
2. уплотнение
газораспределителя – не
требуется;
3. уплотнительные кольца;
4. пластина первичного воздуха;
5. информационная табличка.

WTD18 AME

(7736502894)

Комплект
перенастройки на
сжиженный газ для
колонки WTD 18 AME

87387046670

1.Ггазораспределитель;
2. уплотнение
газораспределителя
3. уплотнительные кольца;
4. пластина первичного воздуха;
5. информационная табличка.

600

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Комплектующие
Bosch Therm 4000 S

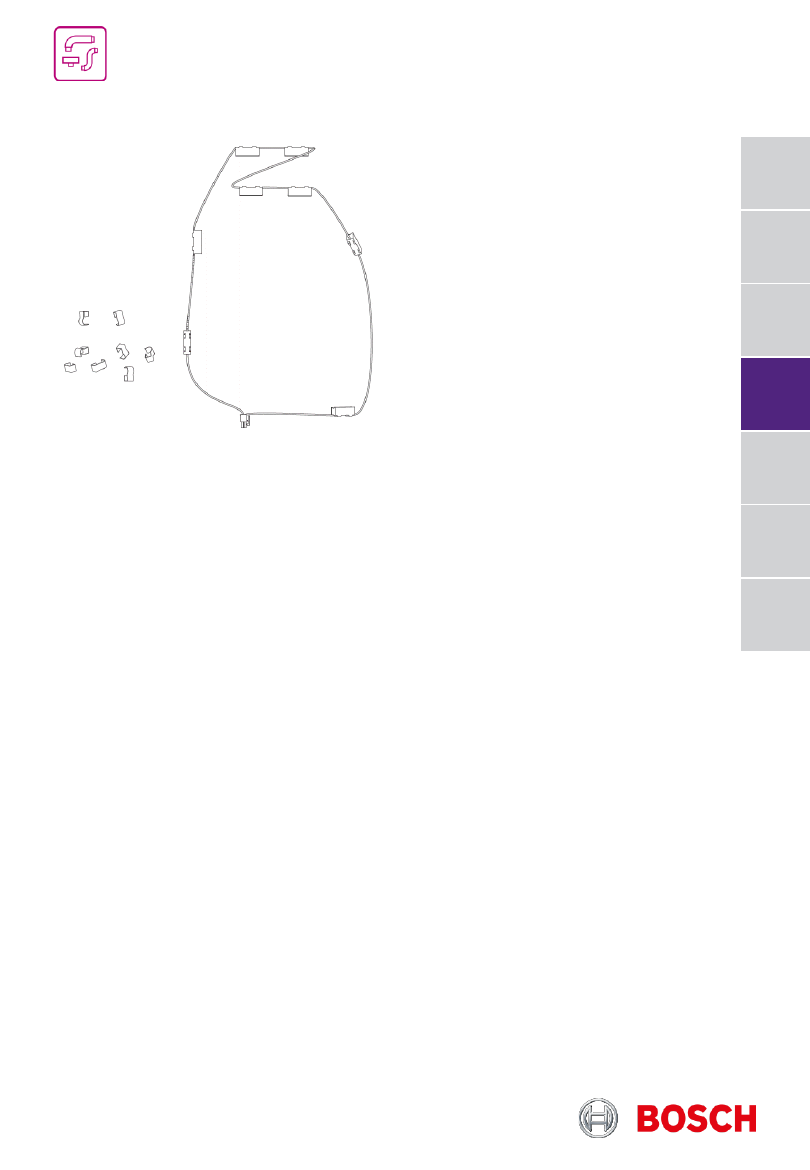

Комплект защиты от замерзания для Therm 4000 S (WTD 12/15/18)

Описание

•

Комплект защиты от замерзания предназначен для обеспечения защиты
водонагревателя от кратковременного снижения температуры примерно до -15°C.

•

Комплект защиты от замерзания не обеспечит защиту от замерзания водопроводных и
канализационных сетей вне прибора. Необходимо принять меры предосторожности.

•

Всегда сливайте воду из водонагревателя, если ожидается, что он будет подвергнут
длительному воздействию низких температур.

Артикул: 7736501840

601

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

Общие данные
Bosch Therm 8000 S

Комплект поставки:

1) Конденсационный газовый

водонагреватель

2) Крепежные элементы
3) Документация на водонагреватель
4) Защита от замерзания

Описание

•

Конденсационный газовый проточный водонагреватель высокой мощности с закрытой
камерой сгорания и принудительным дымоудалением через коаксиальный дымоход
80/125 мм, либо через раздельный дымоход 80/80 мм.;

•

КПД до 100% за счет использования режима конденсации;

•

Идеальное решение для промышленных и бытовых объектов с большим потреблением

горячей воды;

•

Простое объединение в каскад до 12 шт.(до 324 л/мин);

•

Возможность работы с предварительно нагретой водой, например, от системы
солнечных коллекторов;

•

Электронное прецизионное поддержание температуры горячей воды с точностью до 1°С;

•

Высокая компактность, простота монтажа и обслуживания по сравнению с
традиционными решениями (например напольный котел с бойлером);

•

Включение от минимального давления воды 0,3 бар (в т.ч. в каскадной установке)

602

Модель

Артикул для рынка

России

Артикул для рынка

Казахстана

WTD27 AME

7703311070

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

Общие данные
Bosch Therm 8000 S

№

Ссылка

Документация

Сертификат

Инструкция по монтажу (технический паспорт)

Инструкция по эксплуатации

Гарантийный талон (RU)

Каталог запасных частей (RU)

Определение даты изготовления

Маркетинговые материалы

Фотографии, брошюры

Полезная информация

603

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

Технические характеристики
Bosch Therm 8000 S

WTD27 AME

Мощность, кВт

6 - 50,3

Проток горячей воды
при ΔТ 25

С, л/мин

Размеры (ВхШхГ), мм

775x452x285.8

Вес, кг

Диаметр дымохода, мм

80/125

Присоединительные размеры:

газ

НР ¾"

подключение
водопровода

НР ¾"

подключение ГВС

НР ¾"

Расход газа :

Природный газ H
(His = 9,5
кВт*ч/м3), м

/ч

5,09

Сжиженный газ
(Hi = 12,8 кВтч/кг),
кг/ч

3,08

Потребление
электрической
мощности, Вт

116

Уровень шума, дБ(A)

≤ 59

Артикул для рынка
России

7703311070

Артикул для рынка
Казахстана

604

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

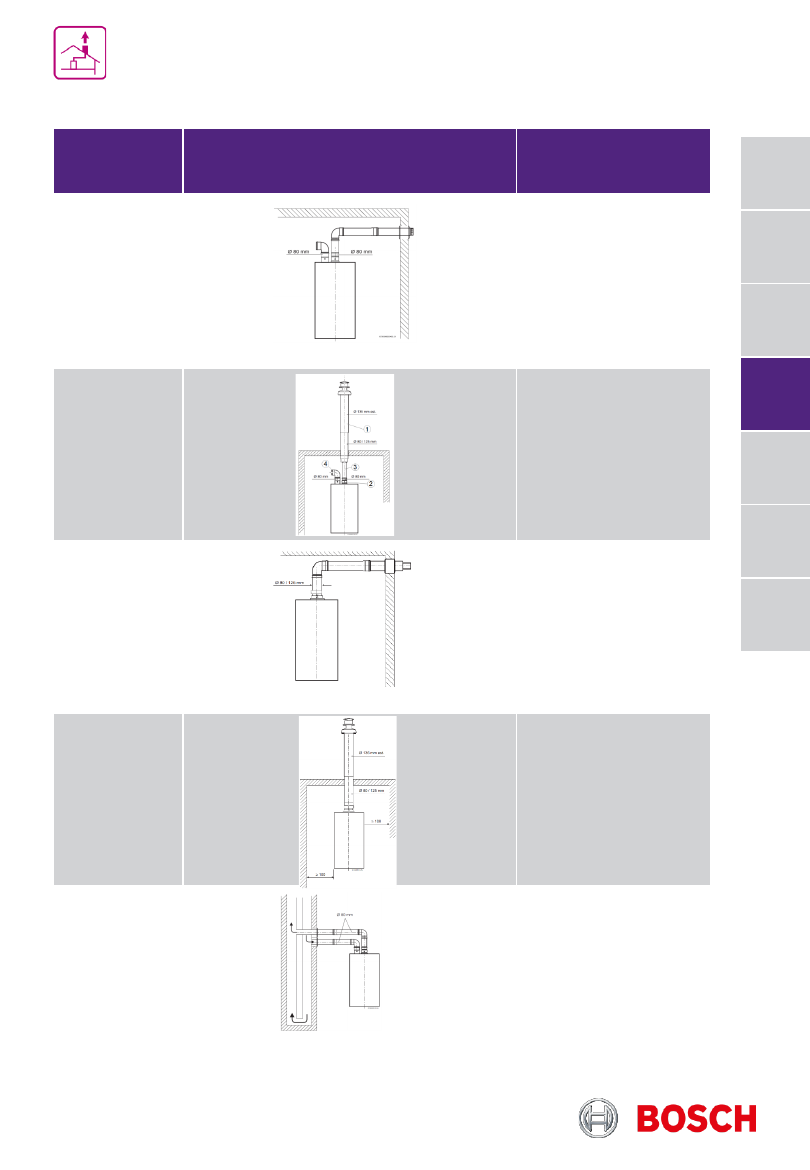

Системы дымоудаления
Bosch Therm 8000 S

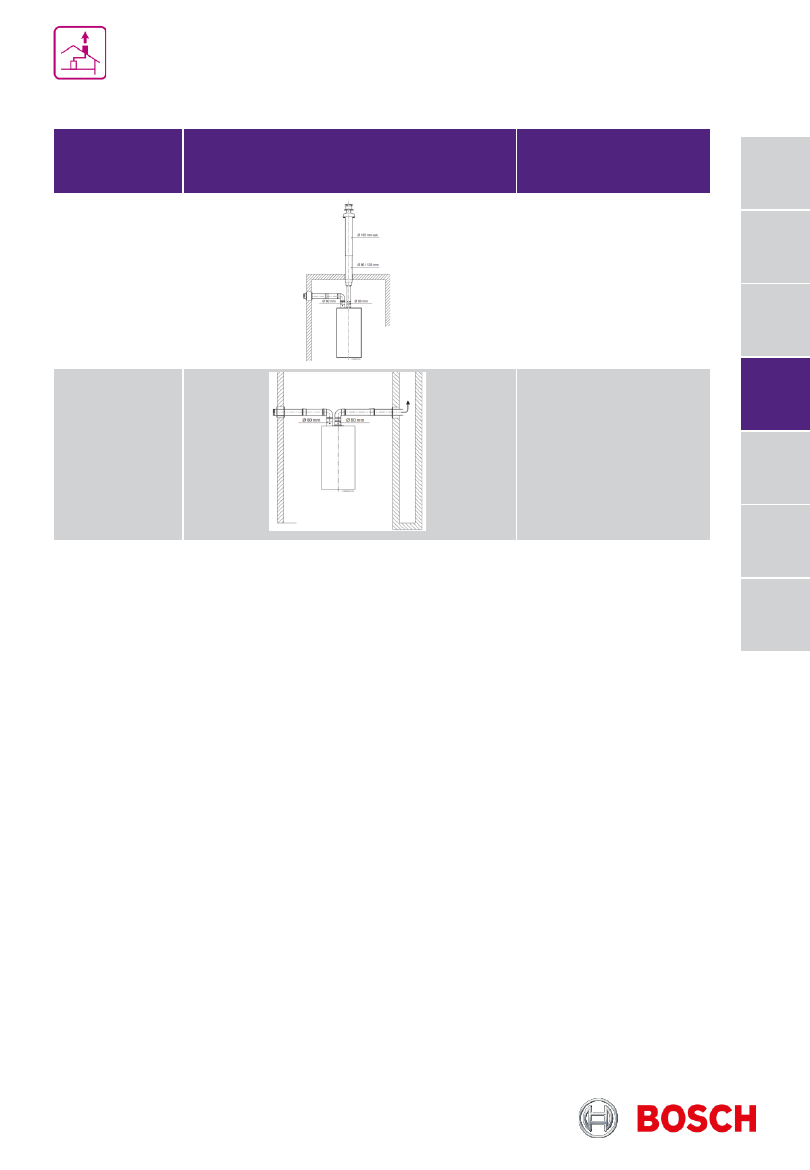

Схема

Конструкция

Отвод дымовых
газов

B23

С забором внутреннего
воздуха для горения.
Горизонтально

B23

С забором внутреннего
воздуха для горения.
Вертикально

С13

Приток воздуха/отвод
дымовых газов по
концентрической
трубе горизонтально

С33

Приток воздуха/отвод
дымовых газов по
концентрической
трубе вертикально
через крышу

C43

Приток воздуха/отвод
дымовых газов в
раздельных шахтах

605

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

Схема

Конструкция

Отвод дымовых
газов

С53

Выход дымовых газов и
вход воздуха для
горения разделены и
находятся в разных
областях давления

С83

Приток воздуха с
улицы/отвод дымовых
газов через шахту

Системы дымоудаления
Bosch Therm 8000 S

606

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

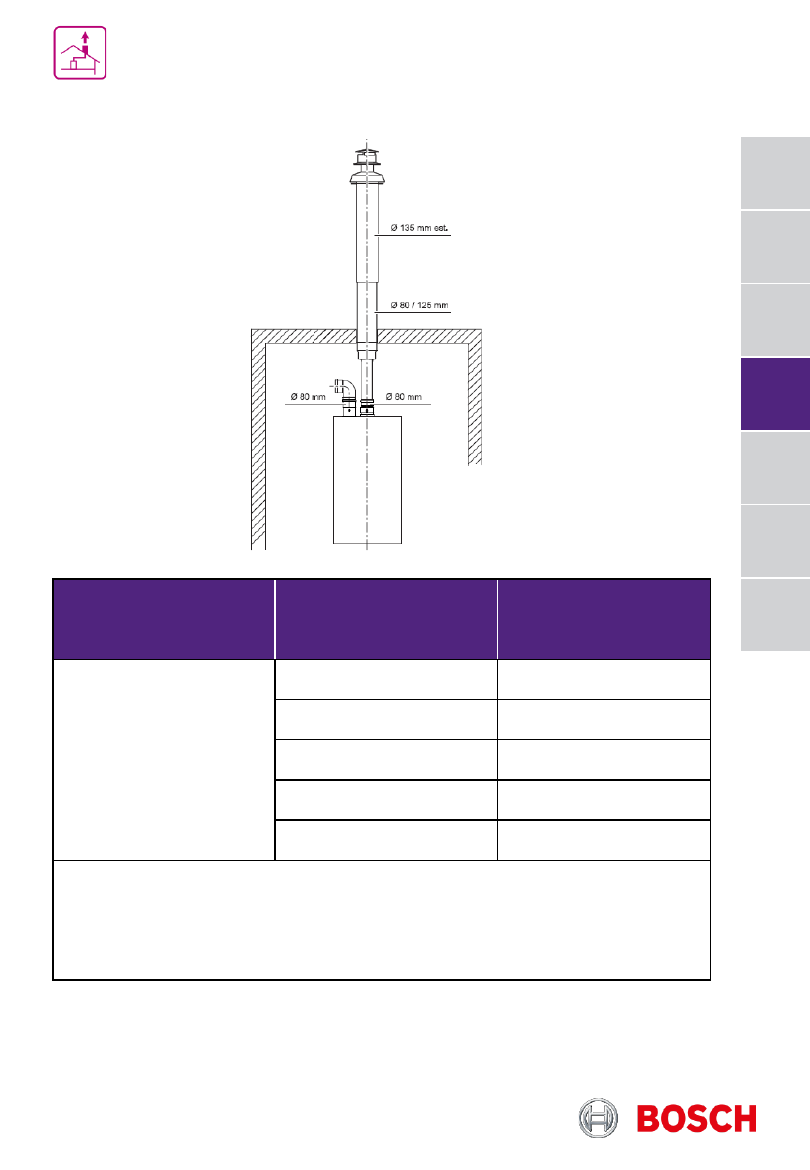

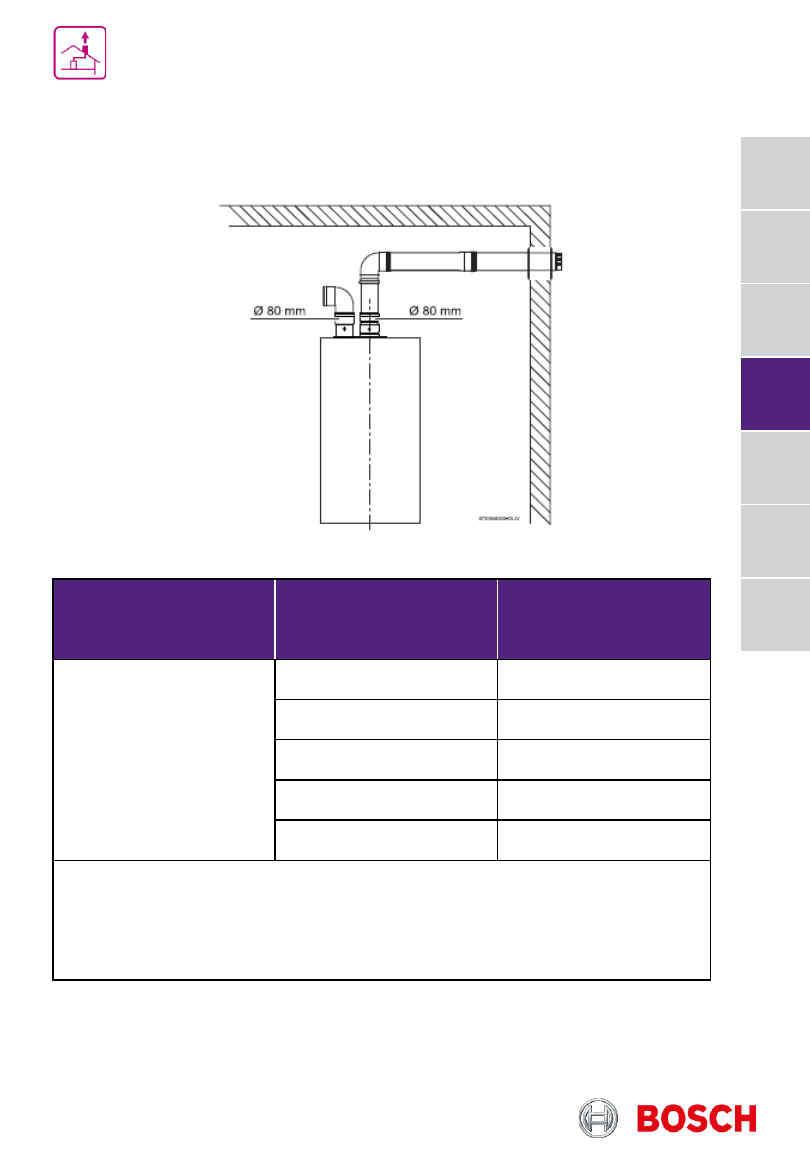

Предельные значения длины дымовой трубы

В23 горизонтально

Lмакс, м

Описание

Эквивалентная длина, м*

∅

80/80 мм

Отвод 30°

0,4

Отвод 45°

0,5

Отвод 90°

Дымоход на метр

Комплект горизонтальной

вентиляции

Каждое колено уменьшает допустимую длину дымовой трубы на эквивалентную длину,

Системы дымоудаления
Bosch Therm 8000 S

607

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

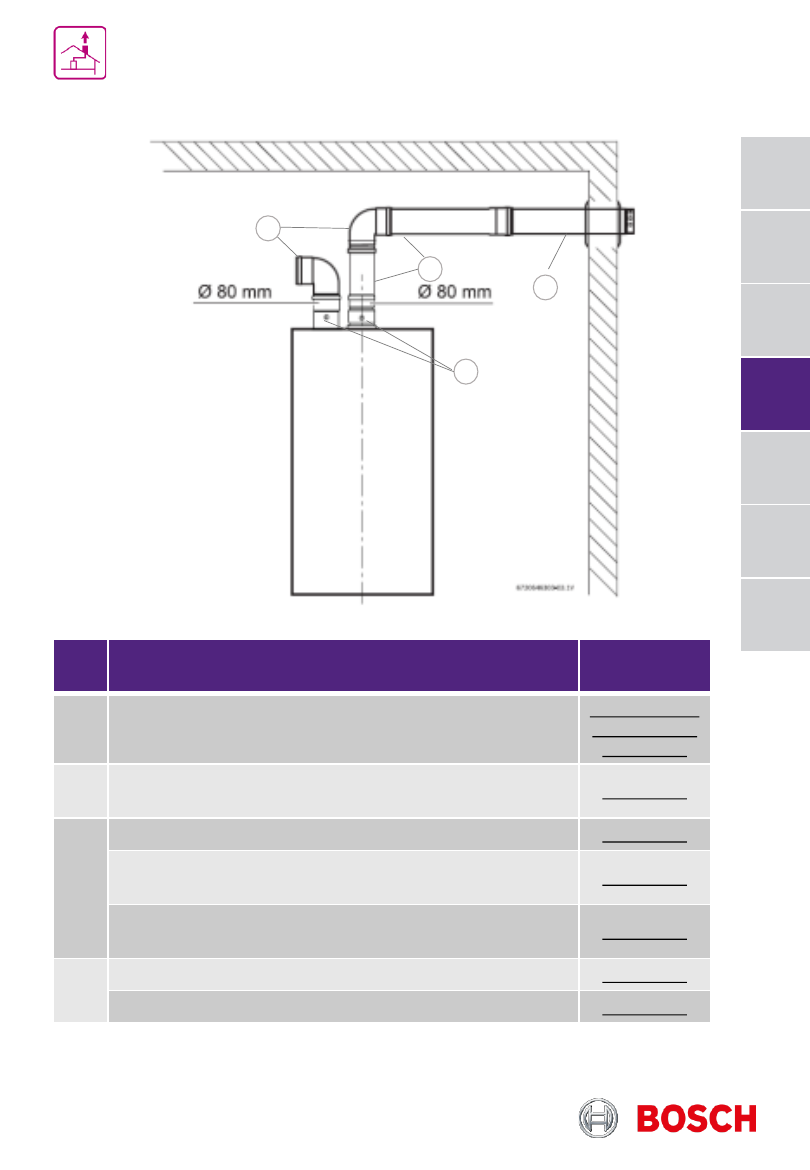

Информация для заказа В23 горизонтально

№

Наименование

Артикул

Дымовая труба DN80х1000мм, оконечный участок, с решеткой

7747380075NM

/ 7736995105 /

7719001802

Адаптер для двухтрубных систем WTD 27

7709003733

Дымовая труба FC-S80-500, DN80, PP, 500мм

7738112650

Дымовая труба FC-S80-1000, DN80, PP, 1000мм

7738112651

Дымовая труба FC-S80-2000, DN80, PP, 2000мм

7738112652

Отвод FC-SE80-87, DN80, 87°, PP

7738112654

Отвод FC-SE80-45, DN80, 45°, PP

7738112653

Системы дымоудаления
Bosch Therm 8000 S

608

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Предельные значения длины дымовой трубы

В23 вертикально

Lмакс, м

Описание

Эквивалентная длина, м*

∅

80/80 мм

Отвод 30°

0,4

Отвод 45°

0,5

Отвод 90°

Дымоход на метр

Комплект горизонтальной

вентиляции

Каждое колено уменьшает допустимую длину дымовой трубы на эквивалентную длину,

Системы дымоудаления
Bosch Therm 8000 S

609

Каталог отопительного оборудования 2023
