Общие данные
Bosch Guarda

Комплект поставки:

1) Газовый проточный водонагреватель
2) Крепёжный материал
3) Документация на водонагреватель

Описание

•

Газовый проточный водонагреватель с запальником и пьезоэлектрическим розжигом;

•

Две модели производительностью 10 и 13 литров в минуту (при ΔТ 25 °С);

•

Автоматическое поддержание температуры воды при изменении давления в
водопроводе;

•

Включение происходит при минимальном давлении воды 0,1 бар;

•

Атмосферная горелка из нержавеющей стали для природного или сжиженного газа;

•

Ионизационный контроль пламени;

•

Система контроля дымовых газов с дополнительным датчиком обратной тяги;

•

Предохранительный датчик от перегрева;

•

Теплообменник изготовлен из высококачественной меди

562

Модель

Артикул для рынка

России

Артикул для рынка

Казахстана

WR10-2 P23 S5799

7736501463

-

WR13-2 P23 S5799

7736501464

-

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

563

Общие данные
Bosch Guarda

№

Ссылка

Документация

1

Сертификат

2

Паспорт и инструкция по монтажу и эксплуатации

3

Гарантийный талон (RU)

4

Каталог запасных частей (RU)

5

Определение даты изготовления

Видеоролики

6

Как выбрать газовую колонку?

Маркетинговые материалы

7

Фотографии, брошюры

Полезная информация

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Технические характеристики
Bosch Guarda

564

WR10-2P S5799

WR13-2P S5799

Мощность, кВт

7,0-17,4

7,0-22,6

Проток горячей воды
при ΔТ 25

°

С, л/мин

10

13

Размеры (ВхШхГ), мм

580х310х220

655х350х220

Вес, кг

11

13

Диаметр дымохода, мм

112,5

132,5

Присоединительные размеры:

газ

НР ¾”

подключение
водопровода

НР ¾”

подключение ГВС

НР ½"

Расход газа:

Природный газ 2H
(G20), индекс
Воббе (15 °C)=12,7-
15,2 кВтч/м3),
м

3

/ч:

2,1

2,8

Пропан (Hi = 12,9
кВтч/кг), кг/ч

1,5

2,1

Бутан (Hi = 12,7
кВтч/кг), кг/ч

1,5

2,1

Уровень шума,
дБ(A)

≤ 69

Артикул для рынка
России

7736501463

7736501464

Артикул для рынка
Казахстана

-

-

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Bosch Guarda

565

Информация для заказа

№

Наименование

Артикул

1

Комплект перенастройки 23-->31 WR10-2P ТОЛЬКО ПОСЛЕ
FD109 (2011.09)

87387021200

2

Комплект перенастройки 23-->31 WR13-2P ТОЛЬКО ПОСЛЕ
FD109 (2011.09)

87387021560

3

Кран водяной запорный NR28

7709000055

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Bosch Guarda

566

Комплекты перенастройки на сжиженный газ

Модель

Название

комплекта

Артикул

Комплект поставки

WR10-2P

S5799

(7736501463)

Комплект
перенастройки 23-->31
WR10-2P ТОЛЬКО ПОСЛЕ
FD109 (2011.09)

87387021200

1. Форсунки 12 шт.:
0,70 мм – 6 шт.; 0,72 мм- 6 шт.
2. Запальная форсунка
3. Диск газового клапана
4. Резиновое кольцо
5. Прокладка между
соединительным патрубком и
планкой
6. Прокладка газовой арматуры
7. Пломба, табличка

WR13-2P

S5799

(7736501464)

Комплект
перенастройки 23-->31
WR13-2P ТОЛЬКО ПОСЛЕ
FD109(2011.09)

87387021560

1. Форсунки 14 шт.:

0,74 мм – 6 шт.; 0,75 мм - 8 шт.

2. Запальная форсунка
3. Диск газового клапана
4. Резиновое кольцо
5. Прокладка между
соединительным патрубком и
планкой
6. Прокладка газовой арматуры
7. Пломба, табличка

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Bosch Guarda

567

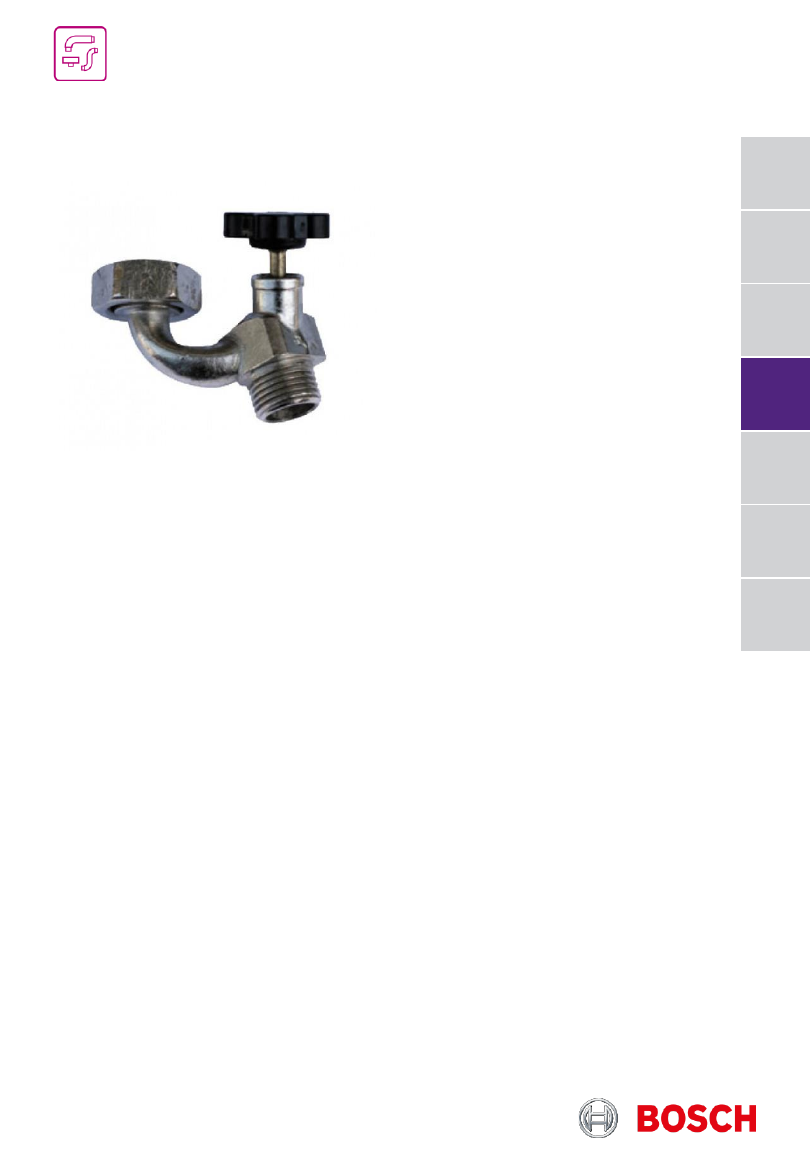

Кран водяной запорный NR28

Описание

•

Запорный кран (с переходом подключения  ¾” на ½”)

Артикул: 7709000055

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Общие данные
Bosch Therm 4000 O

Комплект поставки:

1) Газовый проточный

водонагреватель

2) Крепёжный материал
3) Документация на

водонагреватель

Описание

•

Газовый проточный водонагреватель с  запальником и пьезоэлектрическим розжигом
(для моделей -2P);

•

Газовый проточный водонагреватель с  автоматическим розжигом от батареек

•

(для моделей -2B);

•

Три модели производительностью 10, 13 и 15литров в минуту (при ΔТ 25 °С);

•

Автоматическое поддержание температуры воды при изменении давления в
водопроводе;

•

Включение происходит при минимальном давлении воды 0,1 бар;

•

Атмосферная горелка из нержавеющей стали для природного или сжиженного газа;

•

Ионизационный контроль пламени;

•

Система контроля дымовых газов;

•

Предохранительный датчик от перегрева;

•

Теплообменник изготовлен из высококачественной меди

568

Модель

Артикул для рынка

России

Артикул для рынка

Казахстана

WR10-2 P23

7701331615

-

WR13-2 P23

7702331716

-

WR15-2 P23

7703331746

-

WR10-2 B23

7701331617

-

WR13-2 B23

7702331718

-

WR15-2 B23

7703331748

-

Каталог отопительного оборудования 2023

Модель -2B

Модель -2P

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Технические характеристики
Bosch Therm 4000 O

570

WR10-2P/

WR10-2B

WR13-2P/

WR13-2B

WR15-2P/

WR15-2B

Мощность, кВт

7,0-17,4

7,0-22,6

7,0-26,2

Проток горячей воды
при ΔТ 25

°

С, л/мин

10

13

15

Размеры (ВхШхГ), мм

580х310х220

655х350х220

665х425х220

Вес, кг

11

13

16

Диаметр дымохода, мм

112,5

132,5

Присоединительные размеры:

газ

НР ¾”

подключение
водопровода

НР ¾”

подключение ГВС

НР ½"

Расход газа:

Природный газ 2H
(G20), индекс
Воббе (15 °C)=12,7-
15,2 кВтч/м3),
м

3

/ч:

2,1

2,8

3,2

Пропан (Hi = 12,9
кВтч/кг), кг/ч

1,5

2,1

2,4

Бутан (Hi = 12,7
кВтч/кг), кг/ч

1,5

2,1

2,4

Уровень шума,
дБ(A)

≤ 69

Артикул для рынка
России

7701331615/

7701331617

7702331716/

7702331718

7703331746/

7703331748

Артикул для рынка
Казахстана

-

-

-

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Bosch Therm 4000 O

571

Информация для заказа

№

Наименование

Артикул

1

Комплект перенастройки 23-->31 WR10-2P ТОЛЬКО ПОСЛЕ
FD109 (2011.09)

87387021200

2

Комплект перенастройки 23-->31 WR13-2P ТОЛЬКО ПОСЛЕ
FD109 (2011.09)

87387021560

3

Комплект перенастройки 23-->31 WR15-2P ТОЛЬКО ПОСЛЕ
FD109 (2011.09)

87387021190

4

Комплект перенастройки 23-->31 GWH 10-2 CO B/H

87190020340

5

Комплект перенастройки 23-->31 GWH 13-2 CO B/H

87190022160

6

Комплект перенастройки 23-->31 GWH 15-2 CO B/H

87190021810

7

Кран водяной запорный NR28

7709000055

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Bosch Therm 4000 O

572

Комплекты перенастройки на сжиженный газ

Модель

Название

комплекта

Артикул

Комплект поставки

WR10-2P

(7701331615)

Комплект
перенастройки 23-->31
WR10-2P ТОЛЬКО ПОСЛЕ
FD109 (2011.09)

87387021200

1. Форсунки 12 шт.:
0,70 мм – 6 шт.; 0,72 мм- 6 шт.
2. Запальная форсунка
3. Диск газового клапана
4. Резиновое кольцо
5. Прокладка между
соединительным патрубком и
планкой
6. Прокладка газовой арматуры
7. Пломба, табличка

WR13-2P

(7702331716)

Комплект
перенастройки 23-->31
WR13-2P ТОЛЬКО ПОСЛЕ
FD109(2011.09)

87387021560

1. Форсунки 14 шт.:

0,74 мм – 6 шт.; 0,75 мм - 8 шт.

2. Запальная форсунка
3. Диск газового клапана
4. Резиновое кольцо
5. Прокладка между
соединительным патрубком и
планкой
6. Прокладка газовой арматуры
7. Пломба, табличка

WR15-2P

(7703331746)

Комплект
перенастройки 23-->31
WR15-2P ТОЛЬКО ПОСЛЕ
FD109(2011.09)

87387021190

1. Форсунки 18 шт.:

0,70 мм – 6 шт.; 0,75 – 12 шт.

2. Запальная форсунка
3. Диск газового клапана
4. Резиновое кольцо
5. Прокладка между
соединительным патрубком и
планкой
6. Прокладка газовой арматуры
7. Пломба, табличка

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Bosch Therm 4000 O

573

Комплекты перенастройки на сжиженный газ

Модель

Название

комплекта

Артикул

Комплект поставки

WR10-2B

(7701331617)

Комплект
перенастройки 23-->31
GWH 10-2 CO B/H

87190020340

1. Форсунки 12 шт.:
0,70 мм – 6 шт; 0,72 мм - 6 шт.
Запальная форсунка
2. Диск газового клапана
3. Резиновое кольцо
4. Пломба
5. Прокладка газовой арматуры
6. Инструкция, стикер

WR13-2B

(7702331718)

Комплект
перенастройки 23-->31
GWH 13-2 CO B/H

87190022160

1. Форсунки 14 шт.:

0,74 мм – 6 шт.; 0,75 мм - 8 шт.

Запальная форсунка
2. Диск газового клапана
3. Резиновое кольцо
4. Пломба
5. Прокладка газовой арматуры
6. Инструкция, стикер

WR15-2B

(7703331748)

Комплект
перенастройки 23-->31
GWH 15-2 CO B/H

87190021810

1. Форсунки 18 шт.:
0,70 мм - 6 шт., 0,75 мм -12 шт.
Запальная форсунка
2. Диск газового клапана
3. Резиновое кольцо
4. Пломба
5. Прокладка газовой арматуры
6. Инструкция, стикер

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Общие данные
Bosch Therm 6000 O

Комплект поставки:

1) Газовый проточный водонагреватель
2) Крепёжный материал
3) Документация на водонагреватель

Описание

•

Газовый проточный водонагреватель с розжигом от встроенного гидродинамического
генератора (HydroPower);

•

Три модели производительностью 10, 13 и 15литров в минуту (при ΔТ 25 °С);

•

Автоматическое поддержание температуры воды при изменении давления в
водопроводе;

•

Включение происходит при минимальном давлении воды 0,35 бар;

•

Атмосферная горелка из нержавеющей стали для природного или сжиженного газа;

•

Ионизационный контроль пламени;

•

Система контроля дымовых газов;

•

Предохранительный датчик от перегрева;

•

Теплообменник изготовлен из высококачественной меди;

•

Жидкокристаллический дисплей

574

Модель

Артикул для рынка

России

Артикул для рынка

Казахстана

WRD10-2 G23

7701331616

-

WRD13-2 G23

7702331717

-

WRD15-2 G23

7703331747

-

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

575

Общие данные
Bosch Therm 6000 O

№

Ссылка

Документация

1

Сертификат

2

Паспорт и инструкция по монтажу и эксплуатации

3

Гарантийный талон (RU)

4

Каталог запасных частей (RU)

5

Определение даты изготовления

Видеоролики

6

Как выбрать газовую колонку?

Маркетинговые материалы

7

Фотографии, брошюры

Полезная информация

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Технические характеристики
Bosch Therm 6000 O

576

WRD10-2G

WRD13-2G

WRD15-2G

Мощность, кВт

7,0-17,4

7,0-22,6

7,0-26,2

Проток горячей воды
при ΔТ 25

°

С, л/мин

10

13

15

Размеры (ВхШхГ), мм

580х310х220

655х350х220

665х425х220

Вес, кг

11,5

13,5

16,5

Диаметр дымохода, мм

112,5

132,5

Присоединительные размеры:

газ

НР ¾”

подключение
водопровода

НР ¾”

подключение ГВС

НР ½"

Расход газа:

Природный газ 2H
(G20), индекс
Воббе (15 °C)=12,7-
15,2 кВтч/м3),
м

3

/ч:

2,1

2,8

3,2

Пропан (Hi = 12,9
кВтч/кг), кг/ч

1,5

2,1

3,4

Бутан (Hi = 12,7
кВтч/кг), кг/ч

1,5

2,1

3,4

Уровень шума,
дБ(A)

≤ 69

≤ 65

Артикул для рынка
России

7701331616

7702331717

7703331747

Артикул для рынка
Казахстана

-

-

-

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Bosch Therm 6000 O

577

Информация для заказа

№

Наименование

Артикул

1

Комплект перенастройки 23-->31 GWH 10-2 CO B/H

87190020340

2

Комплект перенастройки 23-->31 GWH 13-2 CO B/H

87190022160

3

Комплект перенастройки 23-->31 GWH 15-2 CO B/H

87190021810

7

Кран водяной запорный NR28

7709000055

Каталог отопительного оборудования 2023















содержание      ..     34      35      36      37     ..
