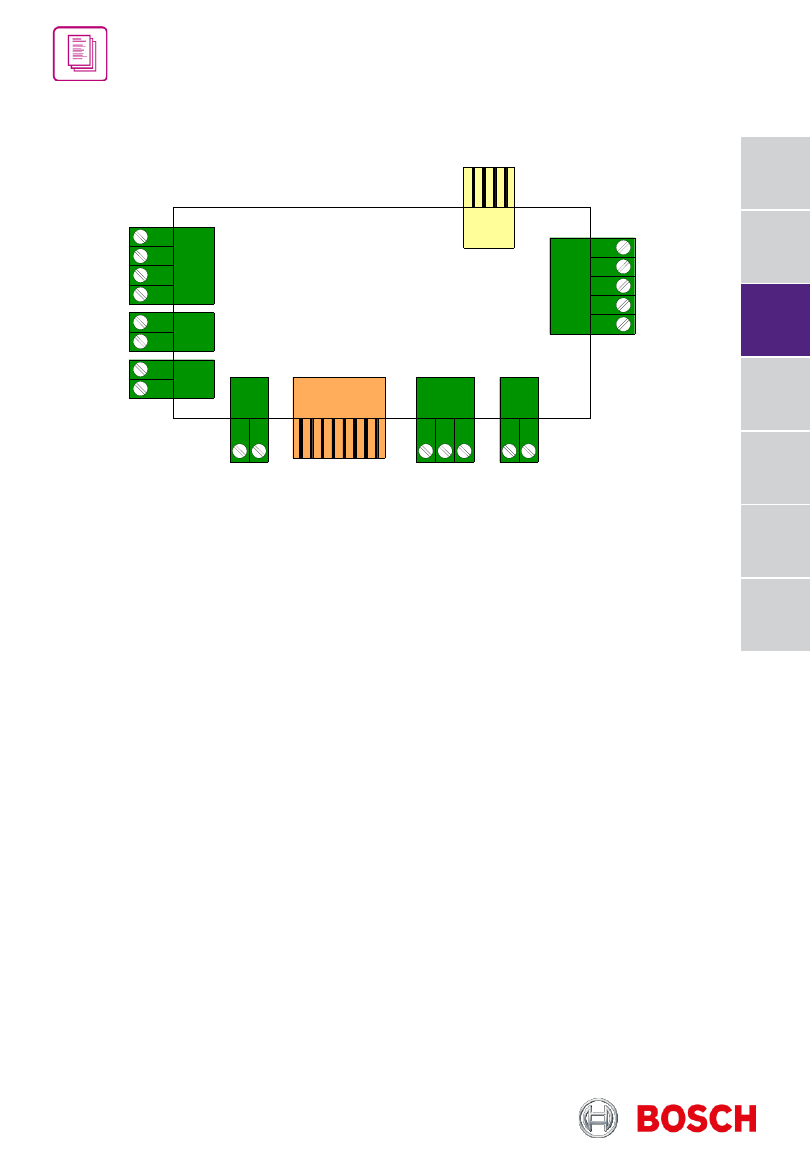

Котёл Bosch Tronic Heat 3500

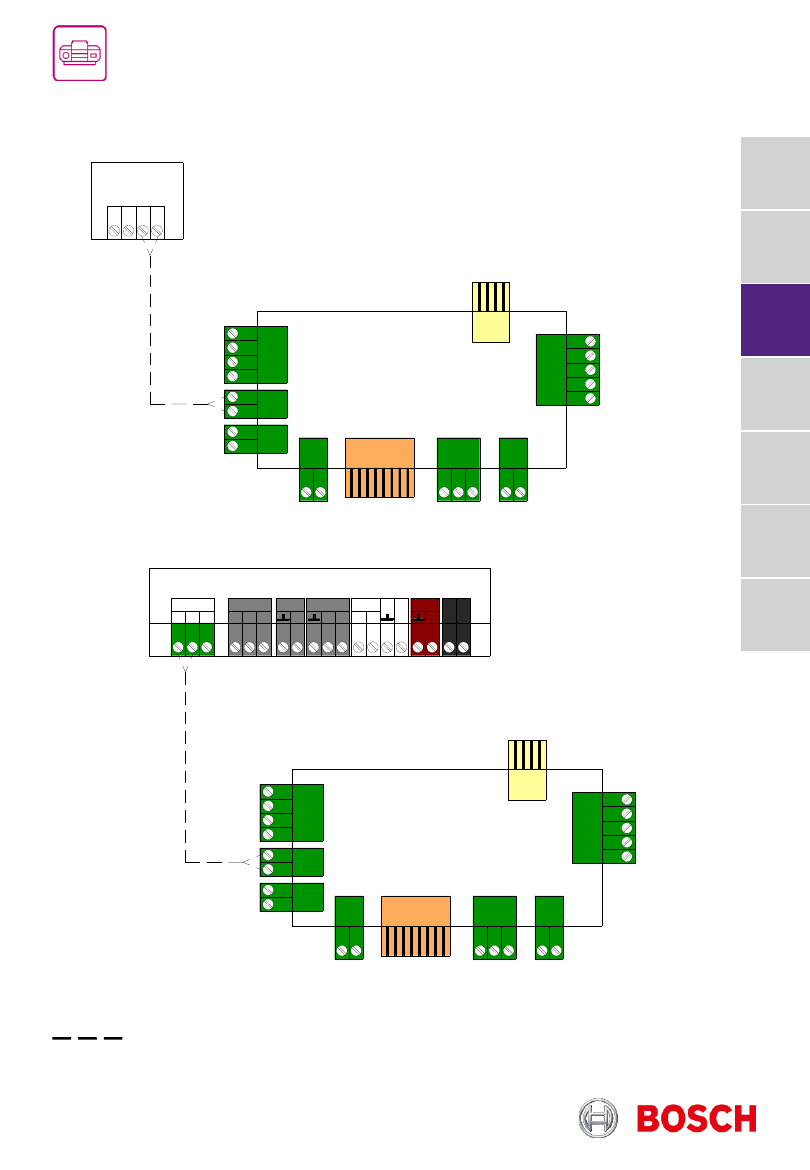

Пояснения к клеммам:

Фаза L 230 В ~ (A1/A2)
Насос (A3): отопление
Отдельный насос/клапан (A4/A5): ГВС/резервный источник
Управление централизованным теплоснабжением: контакт EVU и
блокировка котла (L-A6/N-A7)
N - 230 В ~ (A8/A9/A10)
Отдельный датчик температуры (B9/B10)
Датчик температуры котловой воды (B7/B8)
Комнатный термостат (B5/B6)
–24 В = (B1)
+24 В = (B2)
STB/реле давления воды (B3/B4)

Клеммная колодка для внешнего дополнительного оборудования

A 1

A 2

A 3

A 5

A 4

A 7 A 6

A 9 A 8

A10

B10

B 9

B 1

B 2

B 4

B 3

B 6

B 5

B 8

B 7

546

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Технические характеристики
Котёл Bosch Tronic Heat 3500

4

6

9

12

15

18

24

Теплопроизводительность, кВт 3,98

5,97

8,96

11,94

14,93

17,92

23,89

Подключение нагревательных
стержней, шт.

х

кВт

3х1,3

3х2

3х3

3х4

3х3 +

3х2

6х3

6х4

Подключение
подающей/обратной линии

G3/4

Расширительный бак, л

7

Предохранительный клапан,
бар

3

Минимальное рабочее
давление, бар

0,6

Максимальная температура
котловой воды,

0

С

85

Сетевое напряжение, В

1х230/3х400

3х400

Минимальное сечение
подводящего кабеля (при
3х400В), мм

2

5х2,5

5х4

5х6

5х10

Минимальное сечение
подводящего кабеля (при
1х230В), мм

2

3х4

3х6

3х10

3х16

-

Количество контакторов

3

6

Номинальный ток (при
3х400В), А

5,8

8,7

13,1

17,4

21,8

26,1

34,8

Номинальный ток (при
1х230В), А

17,4

26,1

39,2

52,2

-

Главный выключатель на
котле, А

63

Размеры, мм

330х712х273

416х712х300

Вес (без воды), кг

17

22

Артикул для рынка
России

7738502582

7738502583

7738502584

7738502585

7738502586

7738502587

7738502588

Артикул для рынка
Казахстана

7738503629

7738503630

7738503631

7738503632

7738503633

7738503634

7738503635

547

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Tronic Heat 3500

Наименование

Схемы подключения

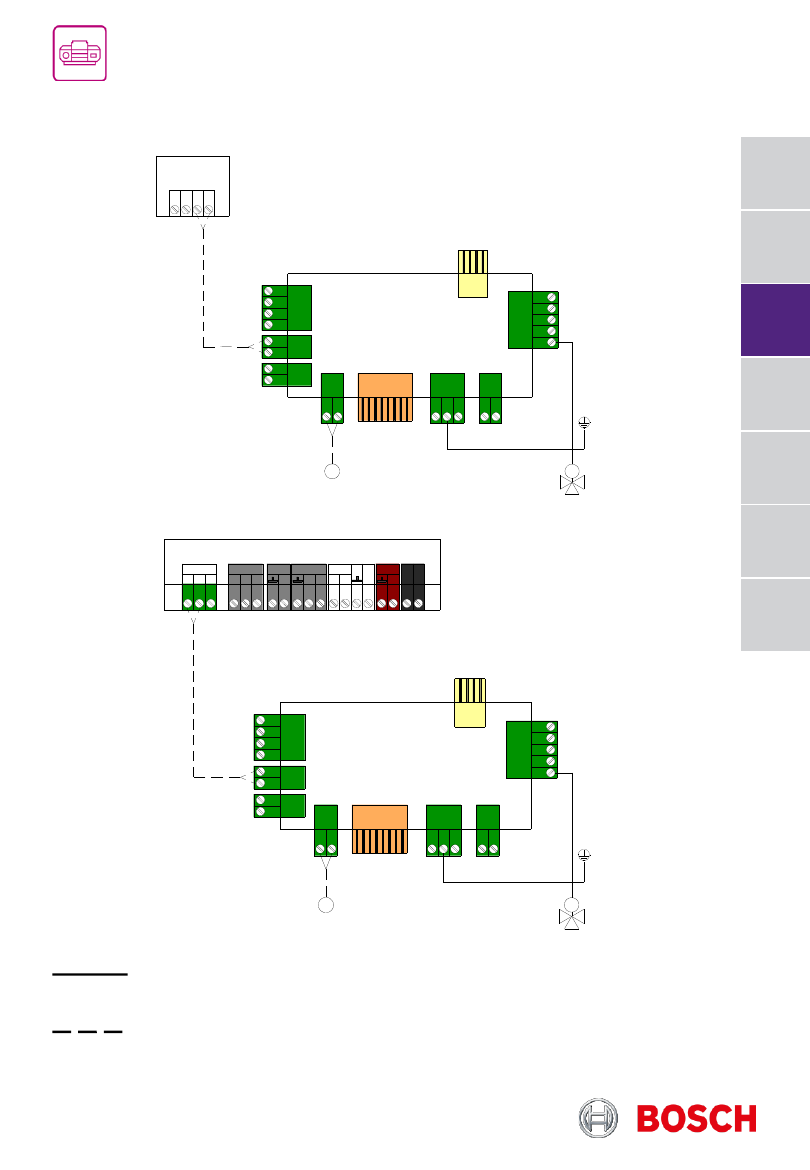

Одноконтурный котёл + 1 отопительный контур без смесителя

Одноконтурный котёл + 1 отопительный контур без смесителя
+ бак-водонагреватель с трехходовым клапаном

Подключение сетевого провода

548

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Tronic Heat 3500

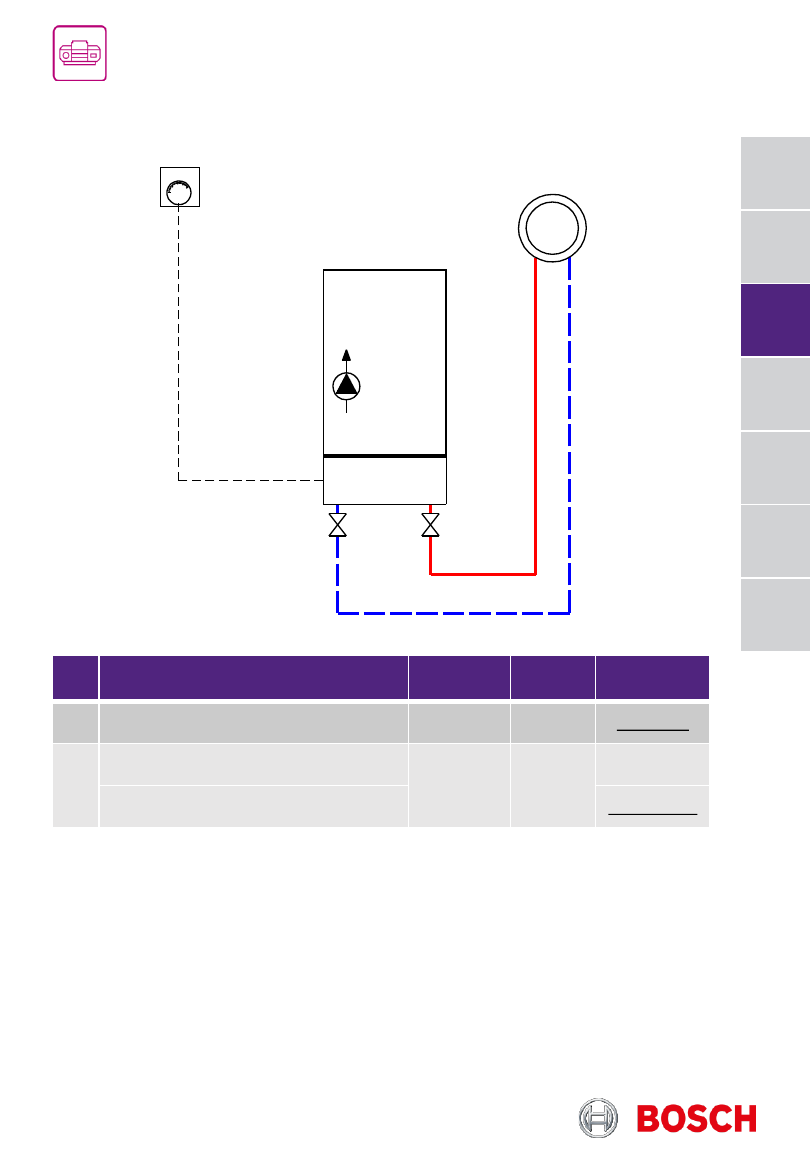

Одноконтурный котёл + 1 отопительный контур без смесителя

№

Наименование

На схеме

Кол-во

Артикул

1

Котел Bosch Tronic Heat 3500

1 шт.

хххххххххх

2

Регулятор температуры On/Off

PT

1 шт.

-

Термостат ZONT BT.2+

ML00005878

ОК 1

PT

HP

ОК 1

PT

HP

549

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Tronic Heat 3500

Одноконтурный котёл + 1 отопительный контур без смесителя

Подключение ≤ 24В
- 0,75 мм

2

...1,50 мм

2

до 20 м

- 1,50 мм

2

от 20 до 100 м

N N 1

2

TR12

A 1

A 2

A 3

A 5

A 4

A 7 A 6

A 9 A 8

A10

B10

B 9

B 1

B 2

B 4

B 3

B 6

B 5

B 8

B 7

550

A 1

A 2

A 3

A 5

A 4

A 7 A 6

A 9 A 8

A10

B10

B 9

B 1

B 2

B 4

B 3

B 6

B 5

B 8

B 7

O

Н З Н Р

Р ЕЛ Е

Вход/Выход

1

2

3

+ t

o

1-wire

N T C

1

2

А В

Rs465

K

-L

in

e

+

+12-24

В

КО

ТЕ

Л

КО

ТЕ

Л

ZONT BT.2+

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Tronic Heat 3500

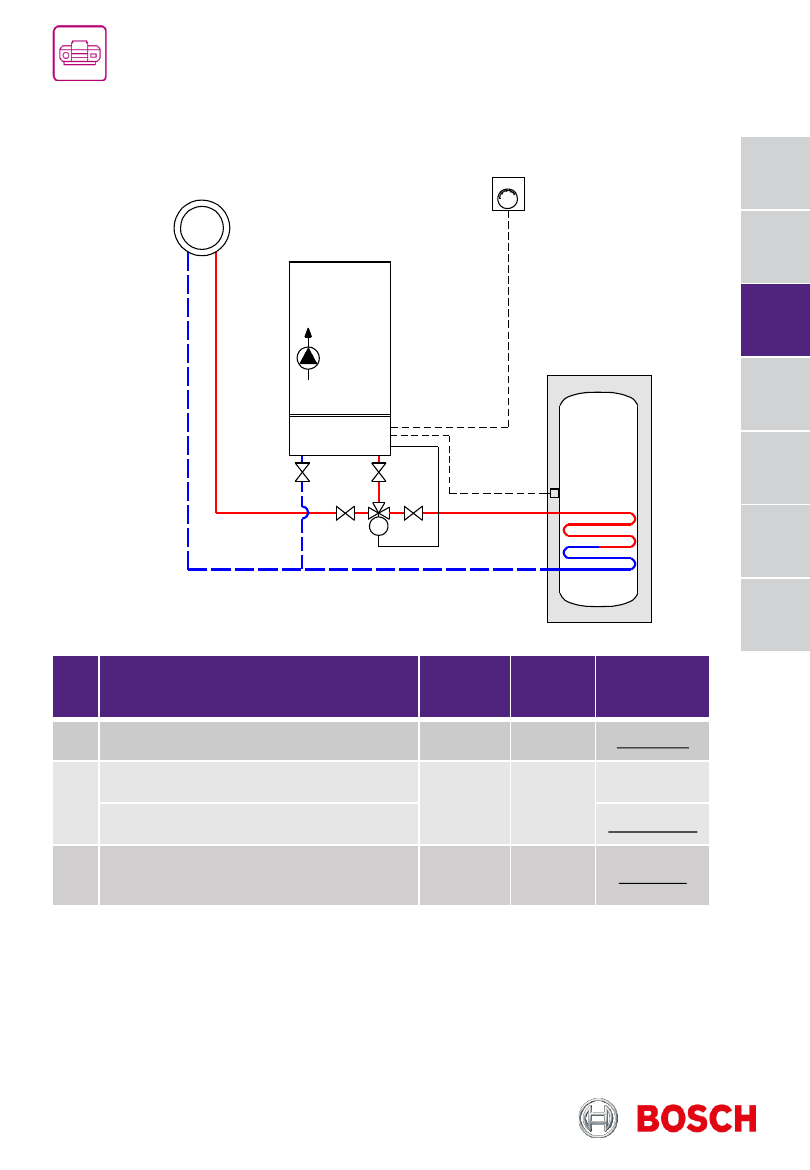

Одноконтурный котёл + 1 отопительный контур без смесителя + бак-водонагреватель
с трехходовым клапаном

№

Наименование

На

схеме

Кол-во

Артикул

1

Котел Bosch Tronic Heat 3500

1 шт.

хххххххххх

2

Регулятор температуры On/Off

PT

1 шт.

-

Термостат ZONT BT.2+

ML00005878

3

Комплект расширения комплектации HZG
(в комплекте датчик температуры)

HZG

FB

1 шт.

05991530

ОК 1

M

HZG

PT

HP

FB

ОК 1

M

HZG

PT

HP

FB

551

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Tronic Heat 3500

Одноконтурный котёл + 1 отопительный контур без смесителя + бак-водонагреватель
с трехходовым клапаном

Подключение 230В AC
- 2х1,50 мм

2

для подключения термостата

- 3х1,50 мм

2

для подключения приводов трехходового клапана

Подключение ≤ 24В
- 0,75 мм

2

...1,50 мм

2

до 20 м

- 1,50 мм

2

от 20 до 100 м

N N 1

2

TR12

A 1

A 2

A 3

A 5

A 4

A 7 A 6

A 9 A 8

A10

B10

B 9

B 1

B 2

B 4

B 3

B 6

B 5

B 8

B 7

FB

HZG

FB

HZG

552

A 1

A 2

A 3

A 5

A 4

A 7 A 6

A 9 A 8

A10

B10

B 9

B 1

B 2

B 4

B 3

B 6

B 5

B 8

B 7

FB

HZG

O

Н З Н Р

РЕ Л Е

Вход/Выход

1

2

3

+ t

o

1-wire

N T C

1

2

А В

Rs465

K

-L

in

e

+

+12-24

В

КО

ТЕ

Л

КО

ТЕ

Л

ZONT BT.2+

FB

HZG

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Tronic Heat 3500

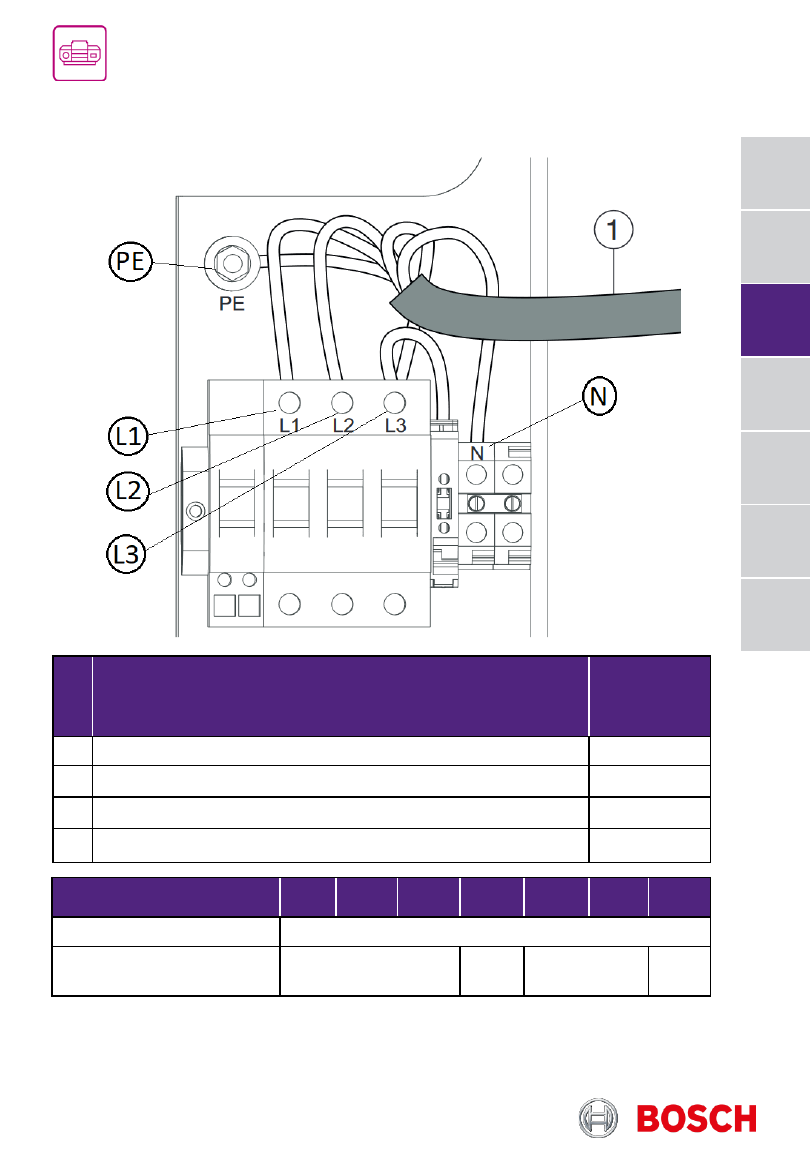

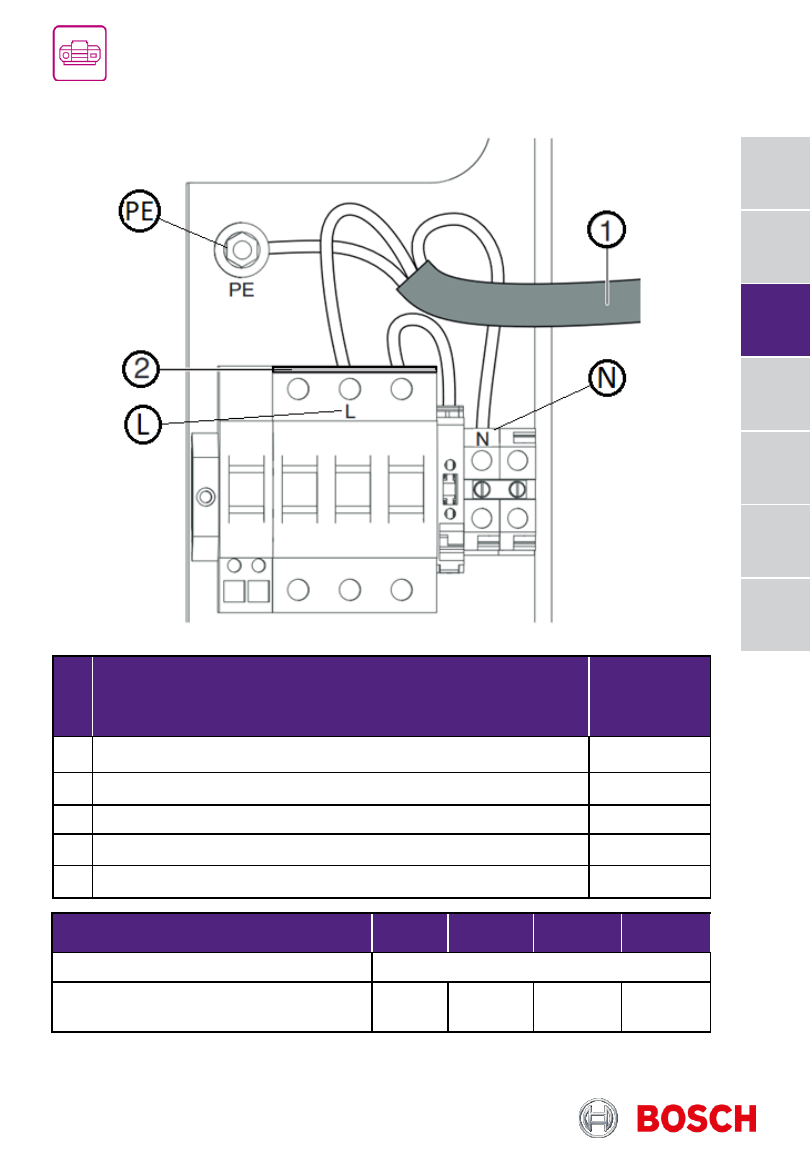

Подключение сетевого провода 4, 6, 9, 12 кВт (3-проводная сеть)

№

Наименование

На схеме

1

Кабельный ввод

1

2

Перемычка 230В

~

(для отопительного котла 4,6,9,12 кВт)

2

3

Входная клемма фазы

L

4

Нулевая клемма

N

5

Клемма заземления

PE

Тип котла

4

6

9

12

Сетевое напряжение, В

1х230

Минимальное сечение подводящего
кабеля, мм

2

3х4

3х6

3х10

3х16

553

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Tronic Heat 3500

Подключение сетевого провода 4 - 24 кВт (5-проводная сеть)

№

Наименование

На схеме

1

Кабельный ввод

1

2

Входные клеммы фаз

L1, L2, L3

3

Нулевая клемма

N

4

Клемма заземления

PE

Тип котла

4

6

9

12

15

18

24

Сетевое напряжение, В

3х400

Минимальное сечение
подводящего кабеля, мм

2

5х2,5

5х4

5х6

5х10

554

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Глава 4

Газовые проточные водонагреватели

Therm 2000 O

•

10 л/мин

Guarda

•

10, 13 л/мин

Therm 4000 O

•

10, 13, 15 л/мин

Therm 6000 O

•

10, 13, 15 л/мин

Therm 4000 S

•

12, 15, 18 л/мин

Therm 8000 S

•

27 л/мин

555

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Общие данные
Bosch Therm 2000 O

Комплект поставки:

1) Газовый проточный водонагреватель
2) Крепёжный материал
3) Документация на водонагреватель

Описание

•

Газовый проточный водонагреватель с автоматическим розжигом от батареек;

•

Производительность 10 литров в минуту (при ΔТ 25 °С);

•

Включение происходит при минимальном давлении воды 0,15 бар;

•

Атмосферная горелка из нержавеющей стали для природного или сжиженного газа;

•

Ионизационный контроль пламени;

•

Система контроля дымовых газов;

•

Предохранительный датчик от перегрева;

•

Теплообменник изготовлен из высококачественной меди

556

Модель

Артикул для рынка

России

Артикул для рынка

Казахстана

W10 KB

7736500992

-

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

557

Общие данные
Bosch Therm 2000 O

№

Ссылка

Документация

1

Сертификат

2

Технический паспорт и руководство по монтажу и эксплуатации

3

Гарантийный талон (RU)

4

Каталог запасных частей (RU)

5

Определение даты изготовления

Видеоролики

6

Обзор газовых проточных водонагревателей

7

Как выбрать газовую колонку?

Маркетинговые материалы

8

Фотографии, брошюры

Полезная информация

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Технические характеристики
Bosch Therm 2000 O

558

W10KB

Мощность, кВт

10,5 – 17,4

Проток горячей воды
при ΔТ 25

°

С, л/мин

10

Размеры (ВхШхГ), мм

580х310х220

Вес, кг

10,4

Диаметр дымохода, мм

112,5

Присоединительные размеры:

газ

НР ½"

подключение
водопровода

НР ½"

подключение ГВС

НР ½"

Расход газа:

Природный газ 2H
(G20), индекс
Воббе (15 °C)=12,7-
15,2 кВтч/м3),
м

3

/ч:

2,1

Пропан (Hi = 12,9
кВтч/кг), кг/ч

1,5

Бутан (Hi = 12,7
кВтч/кг), кг/ч

1,5

Уровень шума,
дБ(A)

≤ 66

Артикул для рынка
России

7736500992

Артикул для рынка
Казахстана

-

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Bosch Therm 2000 O

559

Информация для заказа

№

Наименование

Артикул

1

Комплект перенастройки на сжиженный газ 23-->31 W10KB

87387030900

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Bosch Therm 2000 O

560

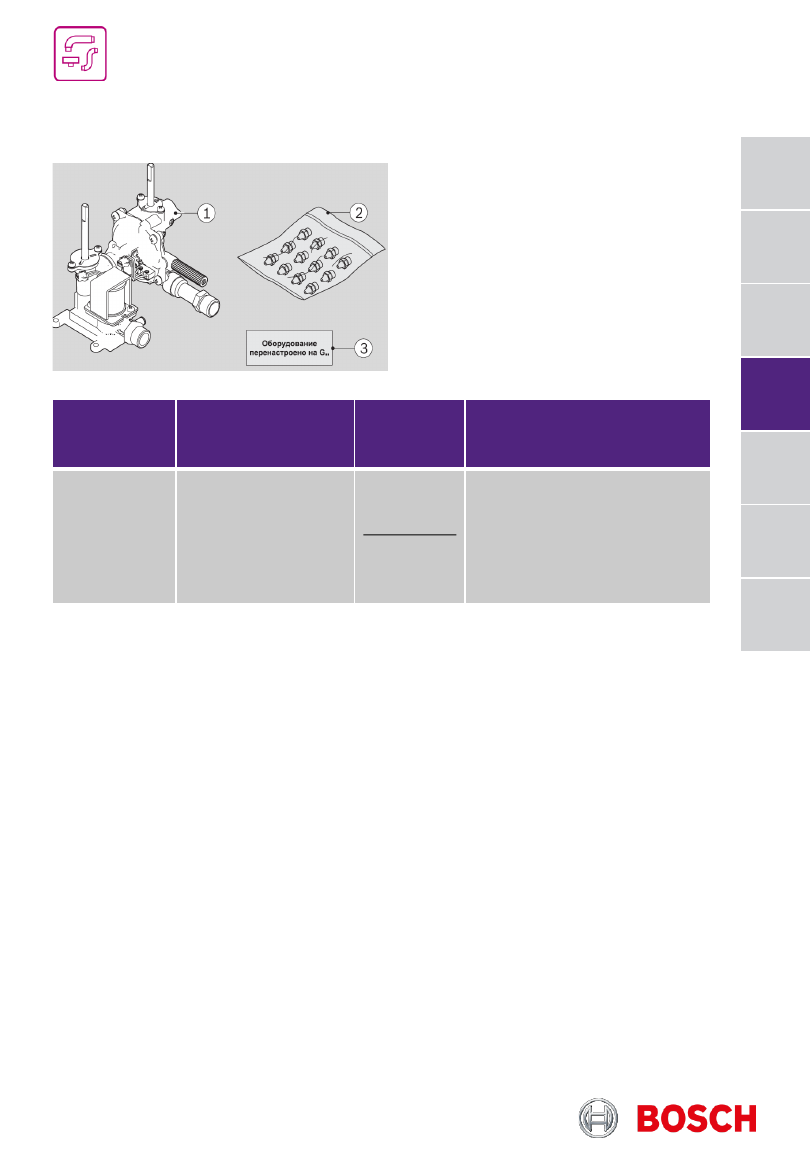

Комплект перенастройки на сжиженный газ
