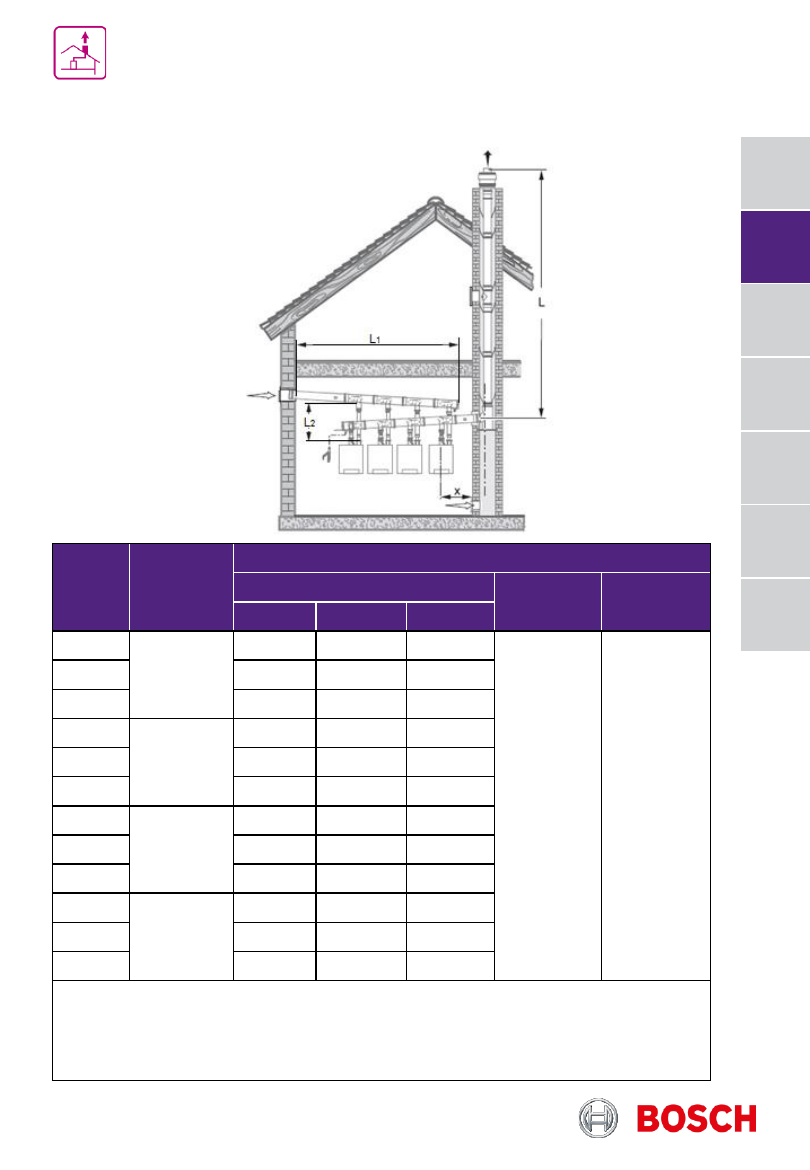

Забор воздуха осуществляется через общий коллектор (стр 72) диаметр коллектора
соответствуют диаметру труб дымоудаления
Максимально допустимая длина L действительна для X = 2,0 м и 1 колена 87°. Для других
конфигураций с Х > 2,0 м и более чем с 1 коленом 87° требуется расчёт по EN 13384..

516

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

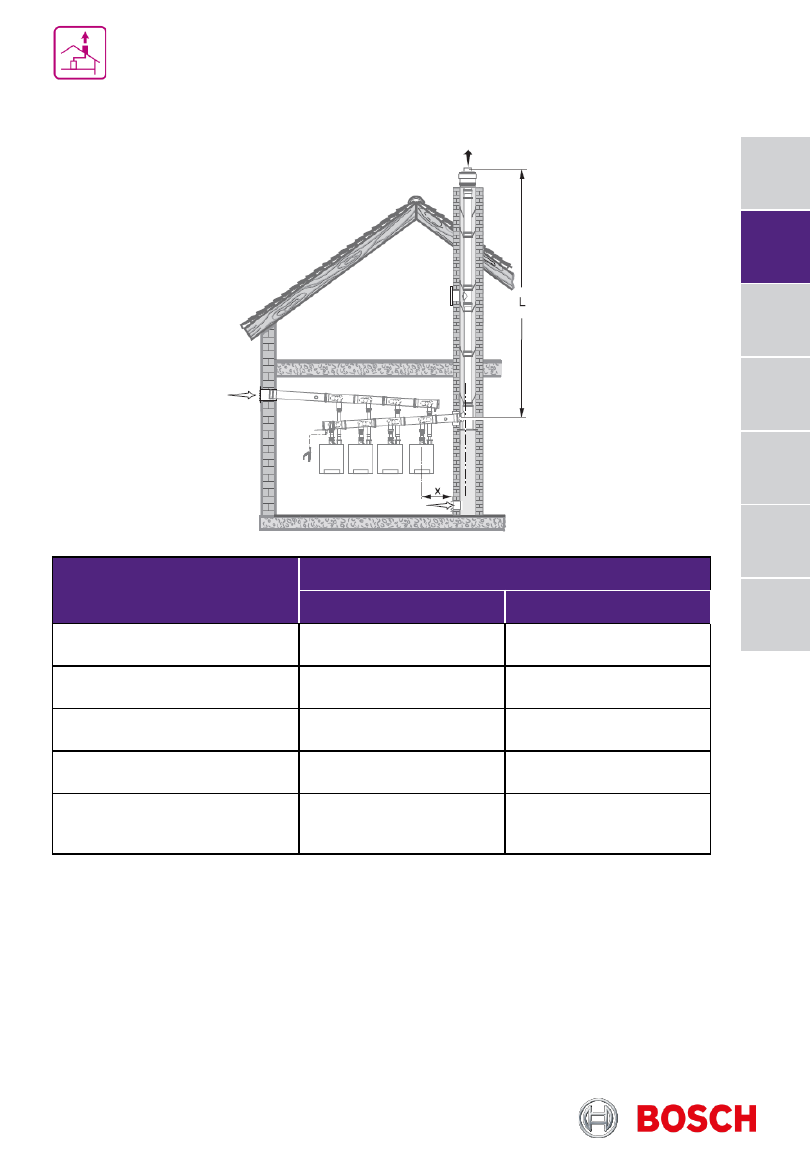

Предельные значения длины дымовой трубы С53. Каскад котлов (избыточное
давление)

Диаметр дымохода, мм

Минимальные размеры шахты, мм

∅

□

125

185

165 x 165

160

220

200 x 200

200

260

240 x 240

250

310

290 x 290

315

390

370 x 370

Системы дымоудаления
Котёл Bosch Condens 5000 W

517

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

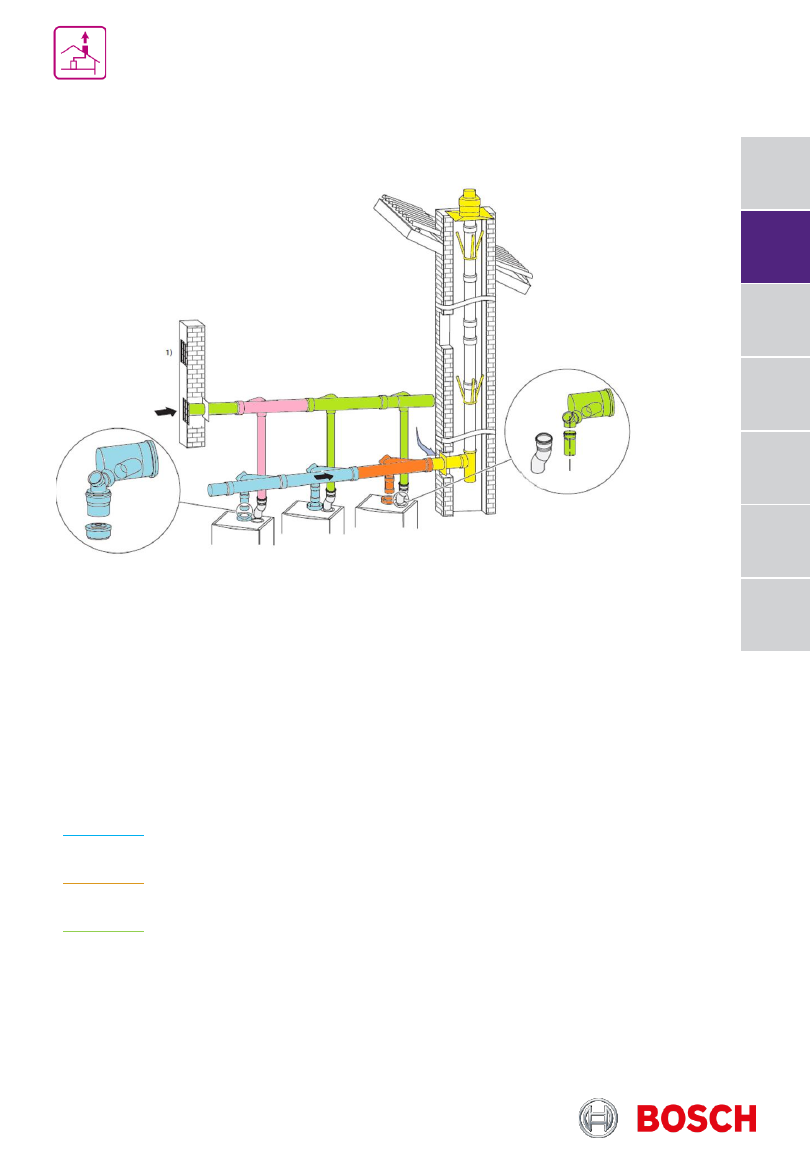

Состоит из обязательных комплектов:

Комплект 1.

Базовая комплектация системы дымоудаления с обратными клапанами в

каскаде для 2-х котлов

Комплект 2

. Дополнительная комплектация системы дымоудаления с обратными

клапанами (если в каскаде более двух котлов)

Комплект 3

. Базовая комплектация системы дымоудаления в каскаде для 2-х котлов

Комплект 4

Дополнительная комплектация системы дымоудаления в каскаде

Комплект 5

Система дымоудаления в каскаде для шахты

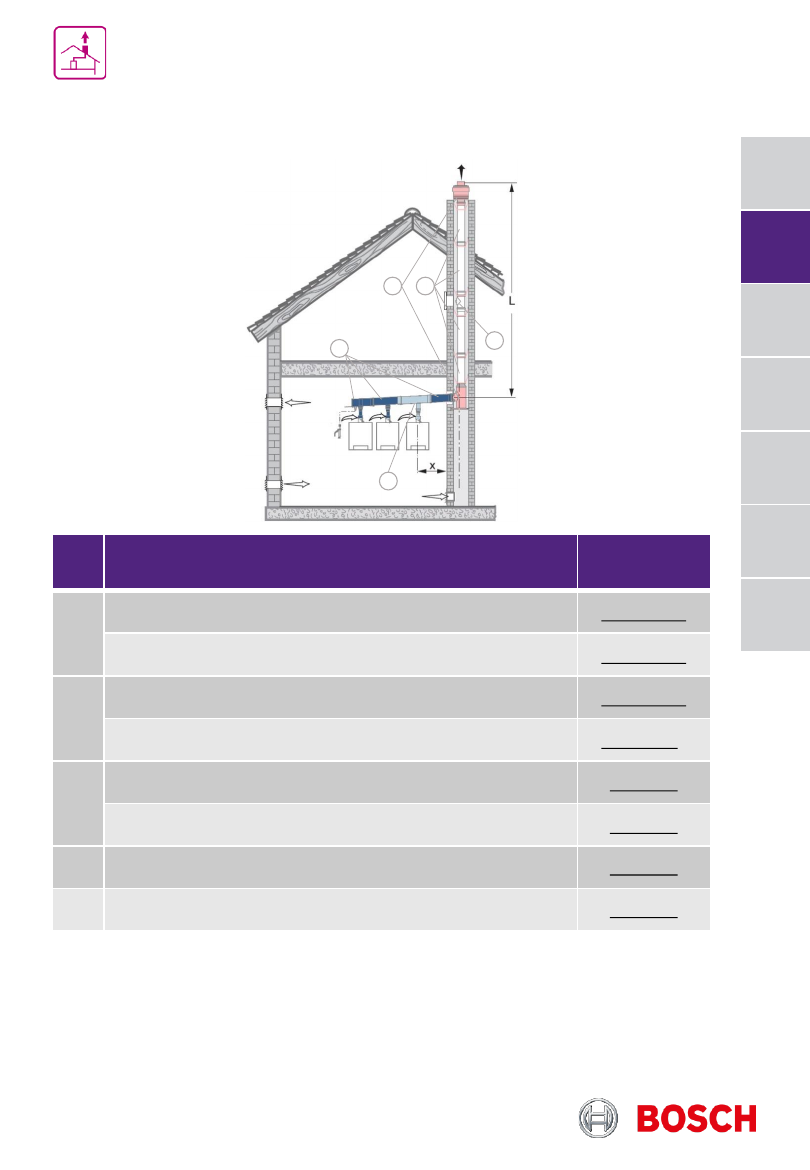

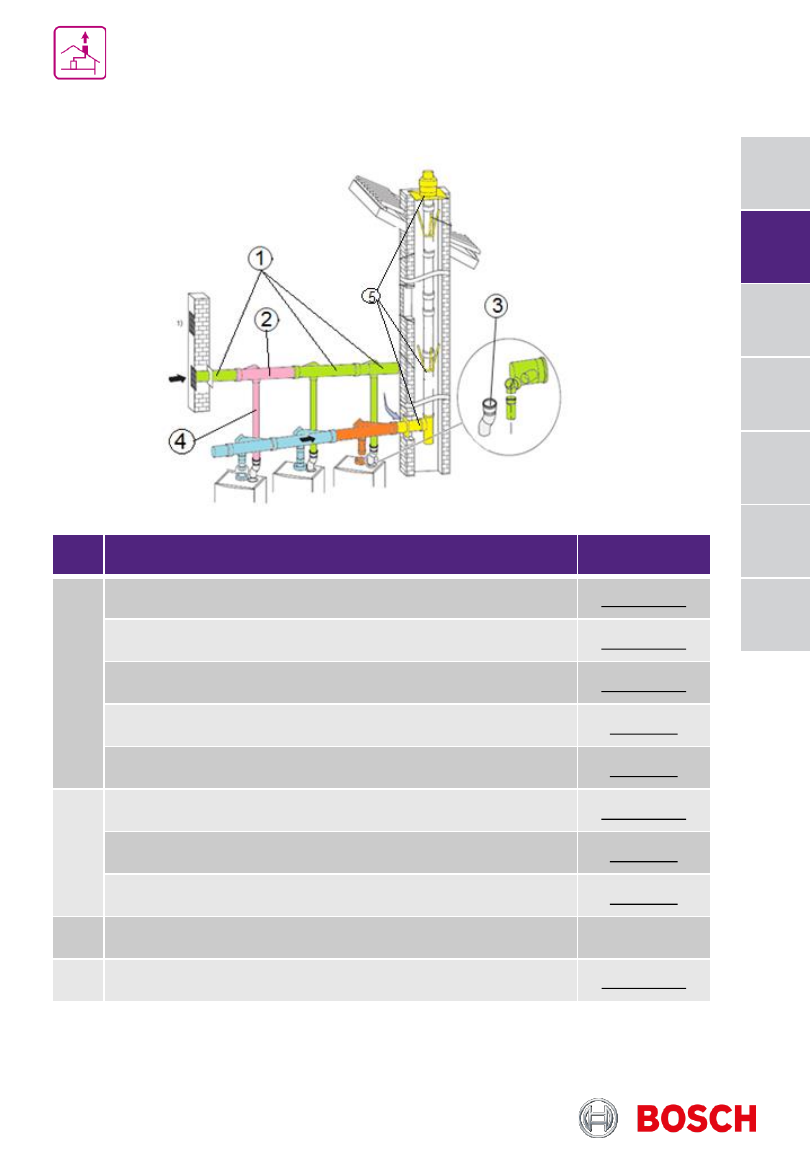

Информация для заказа С53. Каскад котлов (избыточное давление)

Системы дымоудаления
Котёл Bosch Condens 5000 W

518

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

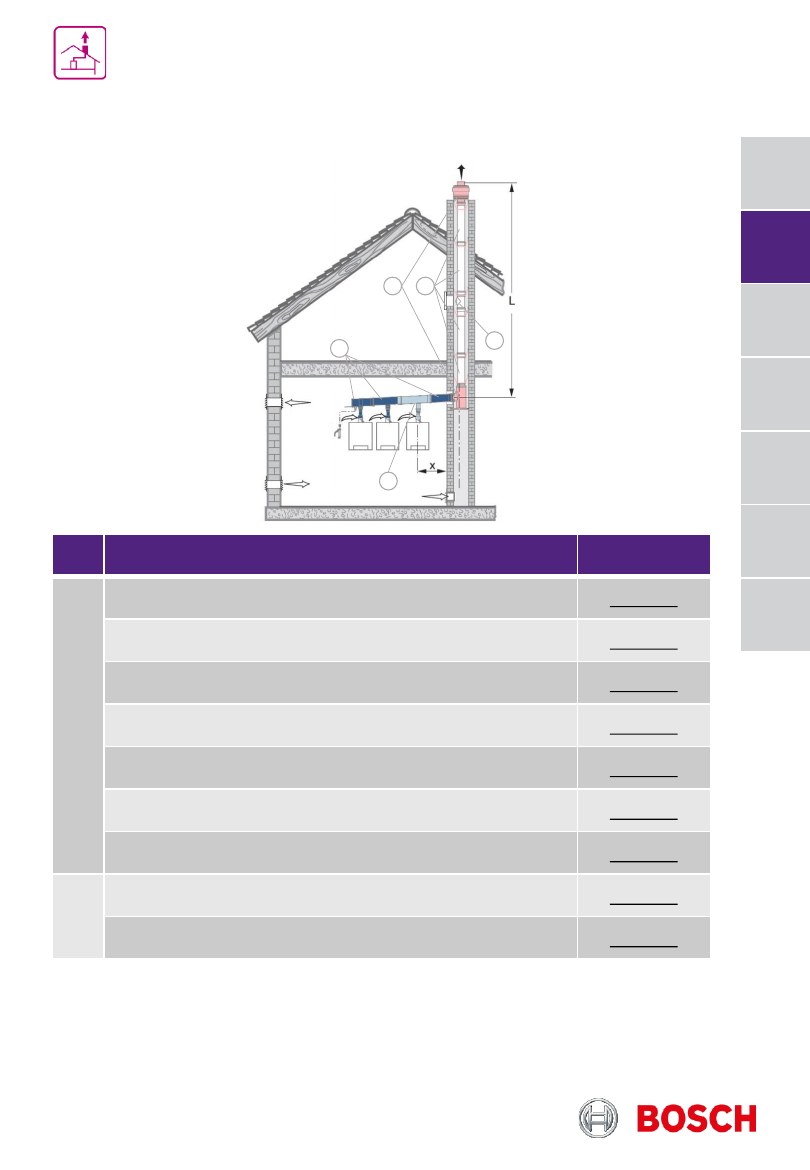

Информация для заказа С53. Каскад котлов (избыточное давление).

№

Наименование

Артикул

Базовый комплект FC-Set125-B23P, DN110 -> DN125, каскад для
2 котлов

7738113199

Базовый комплект FC-Set160-B23P, DN110 -> DN160, каскад для
2 котлов

7738113200

Базовый комплект FC-Set200-B23P, DN110 -> DN200, каскад для
2 котлов

7738113201

Базовый компл. сист. дымоудаления в каскаде для 2 котлов
GB162 DN250

87090011

Базовый компл. сист. дымоудаления в каскаде для 2 котлов
GB162 DN315

87090012

Базовый комплект FC-Set160-B23P, DN110 -> DN160, расширение
для 3 и более котлов

7738113204

Базовый компл. сист. дымоудаления, расширение, для 3 и
более котлов в каскаде DN250

87090071

Базовый компл. сист. дымоудаления, расширение, для 3 и
более котлов в каскаде DN315

87090072

Переходник DN110 для раздельной системы дымоудаления RLU

7736700122

Дымовая труба FC-S110-500, DN110, PP, 500мм

7738112679

Системы дымоудаления
Котёл Bosch Condens 5000 W

519

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

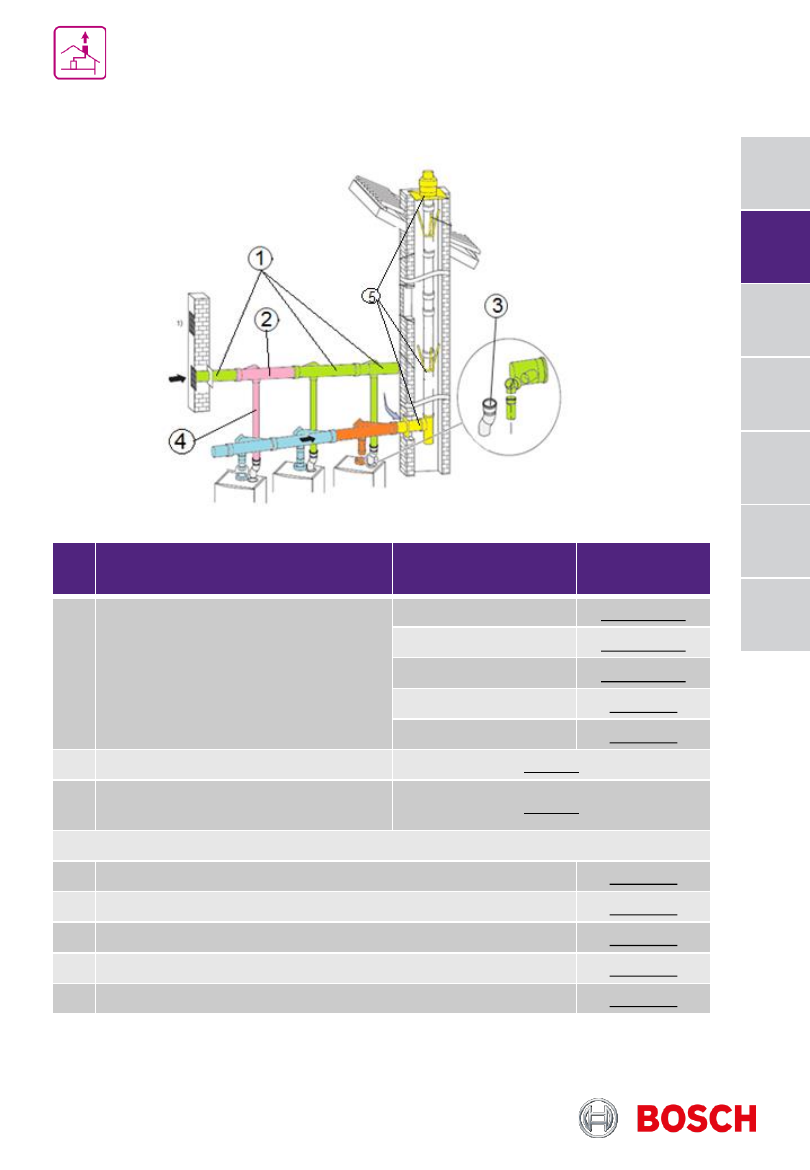

Информация для заказа С53. Каскад котлов (избыточное давление).

Системы дымоудаления
Котёл Bosch Condens 5000 W

№

Наименование

Диаметр, мм

Артикул

Комплектация системы
дымоудаления в шахте

∅

125

7738113212

∅

160

7738113213

∅

200

7738113214

∅

250

87090088

∅

315

87090089

Труба со смотровым люком

Данные

Дымовая труба с муфтой и
уплотнением

Данные

Монтажное приспособление-хомут для труб DN125

87090832

Монтажное приспособление-хомут для труб DN160

87090834

Монтажное приспособление-хомут для труб DN200

87090836

Монтажное приспособление-хомут для труб DN250

87090837

Монтажное приспособление-хомут для труб DN315

87090838

520

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

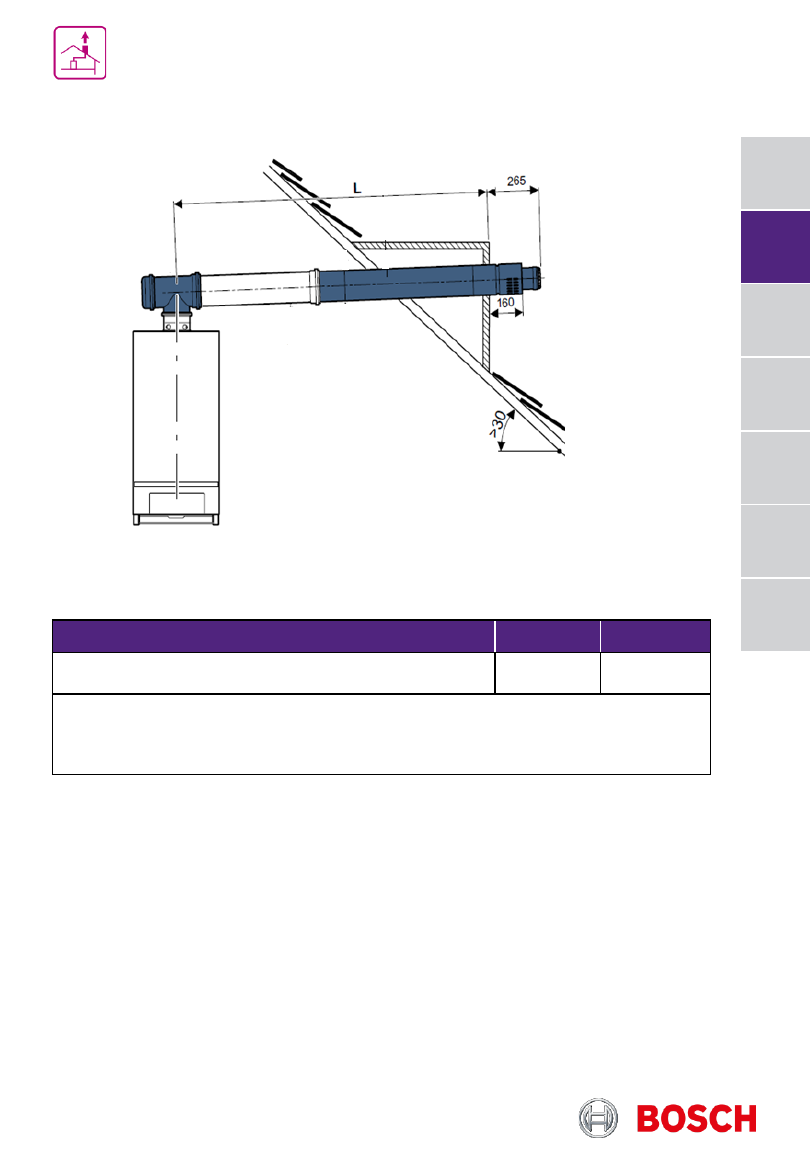

Предельные значения длины дымовой трубы C13

Системы дымоудаления
Котёл Bosch Condens 5000 W

ZBR 70-3

ZBR 100-3

Максимальная длина горизонтальных труб L

4м*

4 м*

* Действует максимум для 3х колен.

521

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

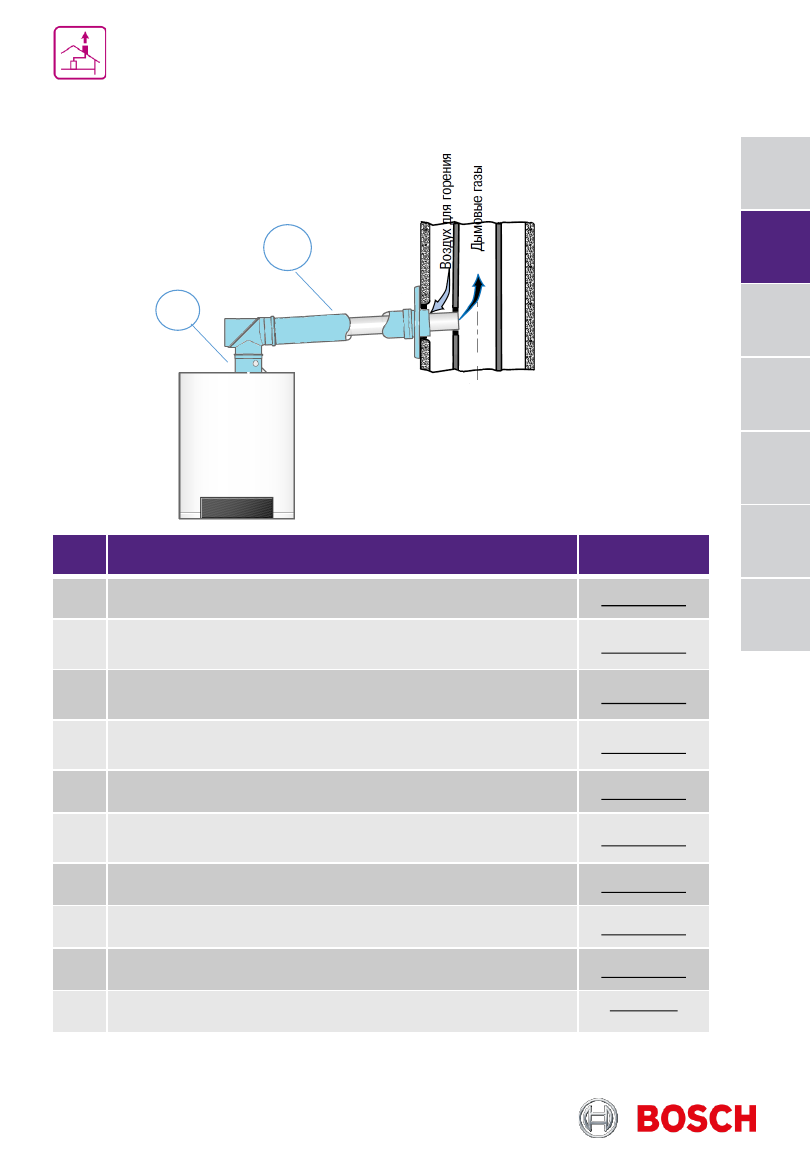

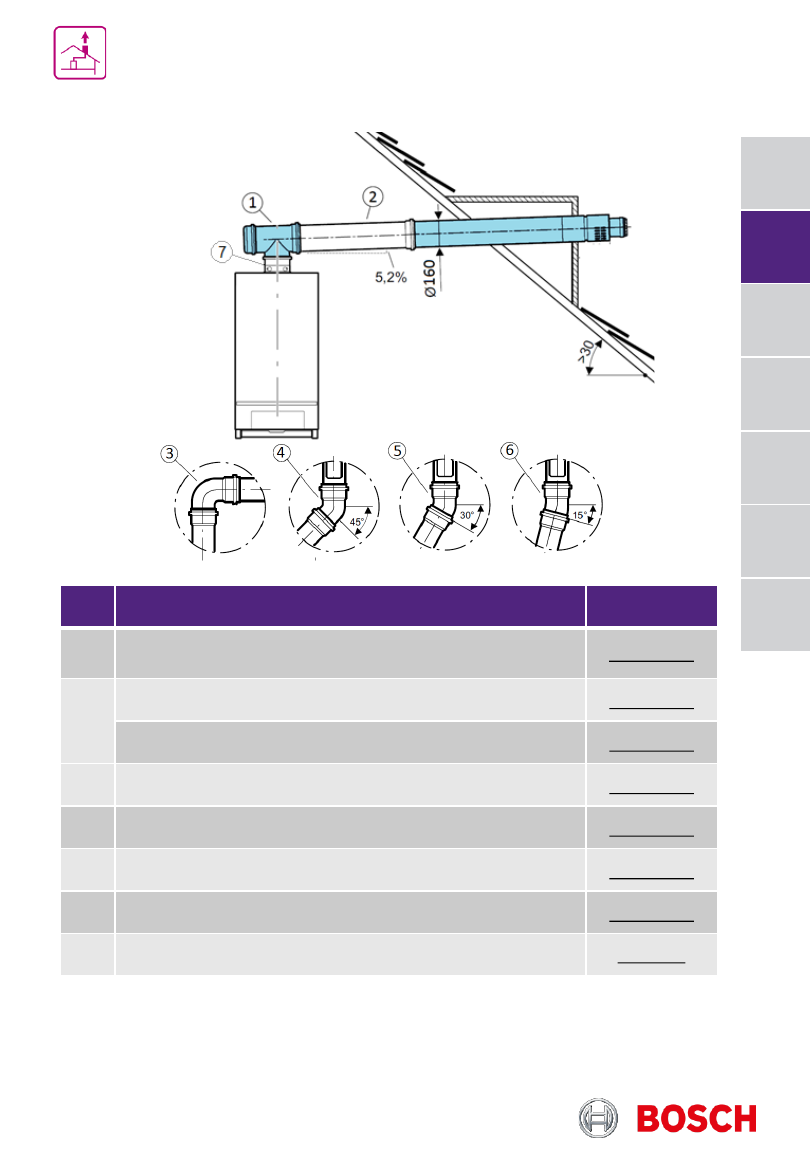

Информация для заказа C13

№

Наименование

Артикул

Базовый комплект FC-Set110-C13x, DN110/160,
горизонтальный, концентрический горизонтальный

7738113093

Дымовая труба концентрическая FC-C110-500, DN110/160,
500мм

7738113099

Дымовая труба концентрическая FC-C110-1000, DN110/160,
1000мм

7738113100

Отвод концентрический FC-CE110-87, DN110/160, 87°

7738113105

Отвод концентрический FC-CE110-30, DN110/160, 30°

7738113103

Отвод концентрический FC-CE110-45, DN110/160, 45°

7738113104

Отвод концентрический FC-CE110-15, DN110/160, 15°

7738113102

Адаптер, переход с DN100/150 на DN110/160

07101418

Системы дымоудаления
Котёл Bosch Condens 5000 W

522

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

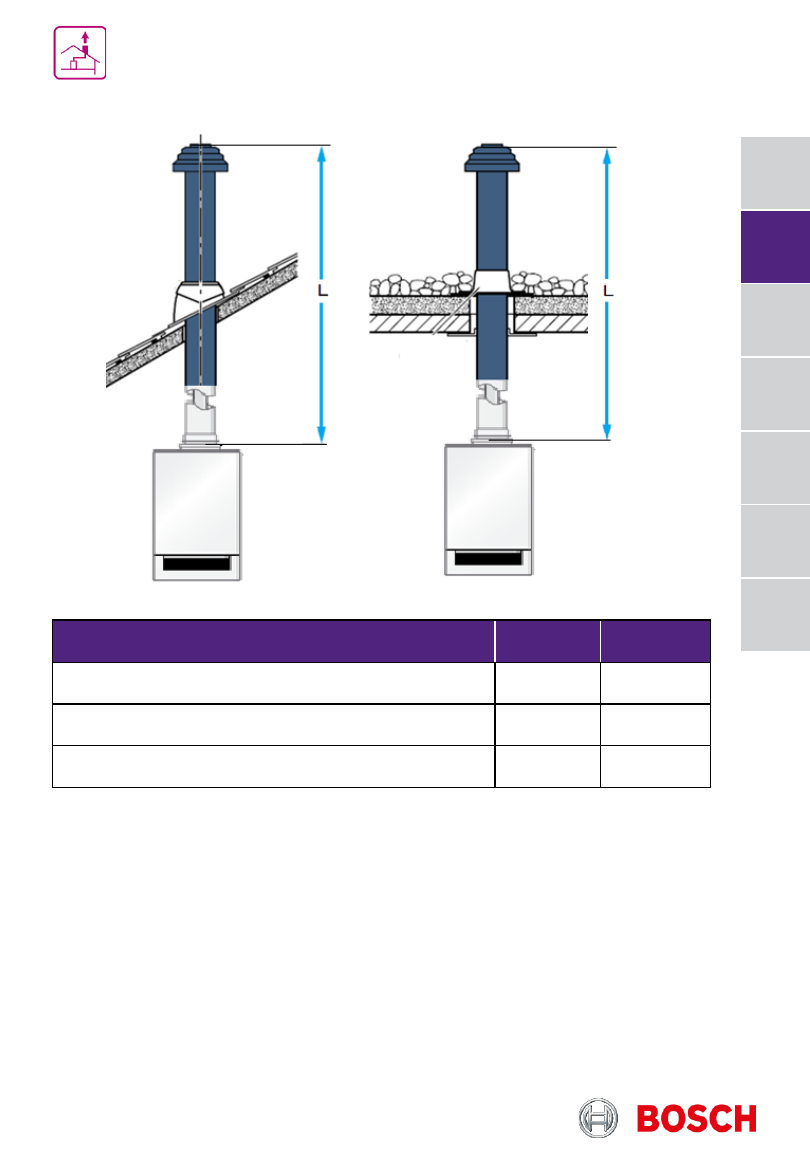

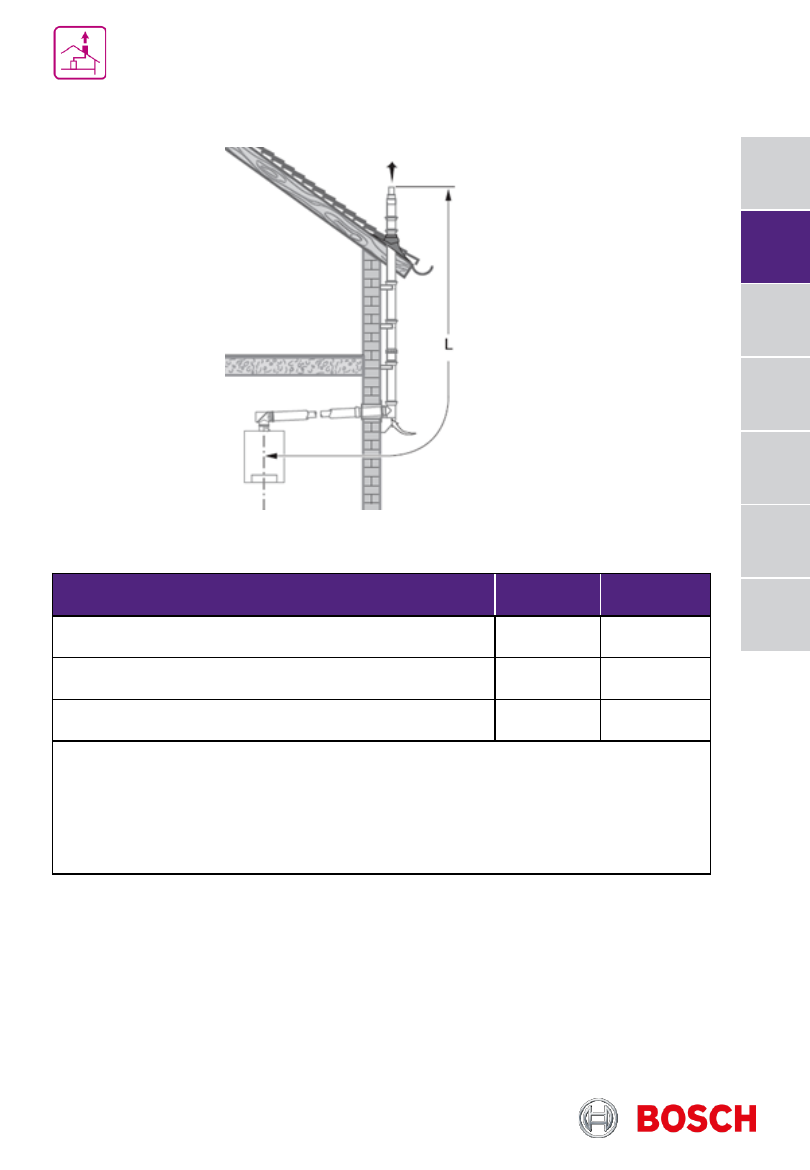

Предельные значения длины дымовой трубы C33

Системы дымоудаления
Котёл Bosch Condens 5000 W

ZBR 70-3

ZBR 100-3

Максимальная длина вертикальных труб L

20 м

16 м

Уменьшение длины на каждое колено 90°

1,5 м

Уменьшение длины на каждое колено от 15° до 45°

0,5 м

523

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

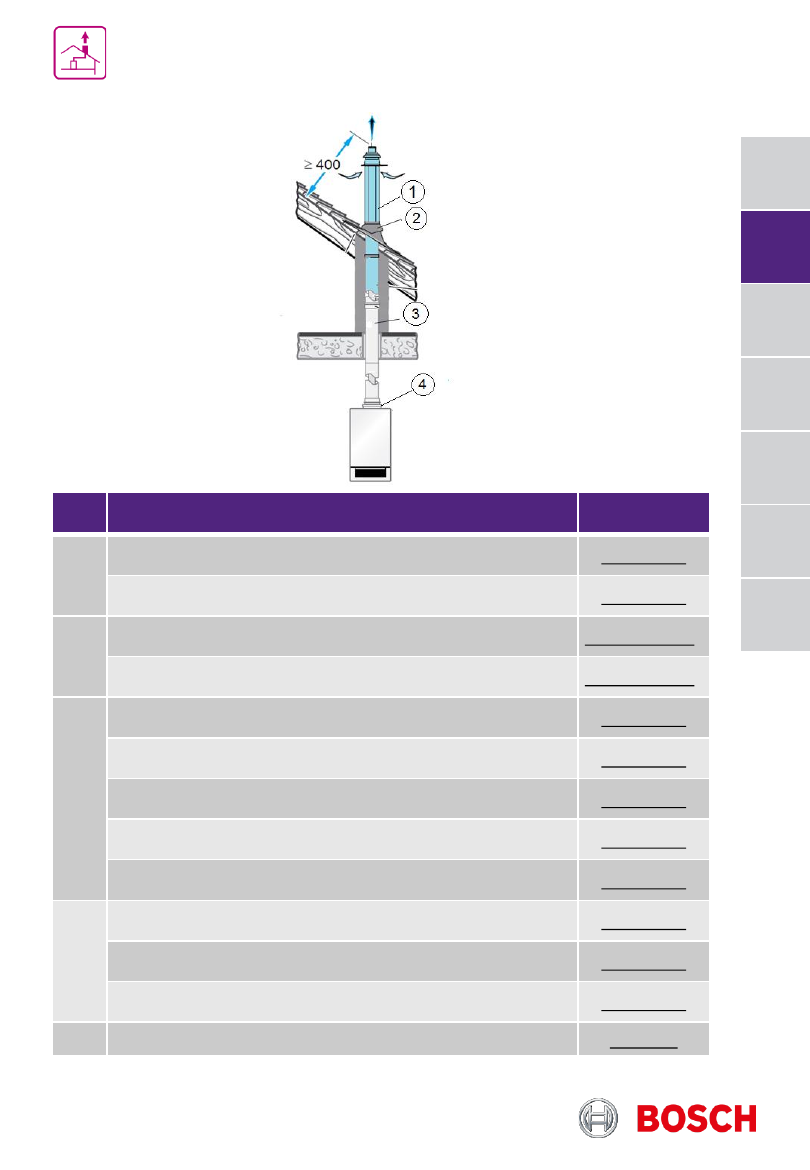

Информация для заказа C33

№

Наименование

Артикул

Базовый комплект FC-Set110-C33x, DN110/160, вертикальный,
концентрический, черный

7738113090

Базовый комплект FC-Set110-C33x, DN110/160, вертикальный,
концентрический, красный

7738113091

Дымоход концентрический DN100/150х1290мм, вертикальный,
через крышу, красный, AZB634/1

7719002784NM*

Дымоход концентрический DN100/150х1290мм, вертикальный,
через крышу, чёрный, AZB 633/1

7719002783NM*

Элемент FC-O110, для DN160, с фартуком для плоской крыши,
высота 170мм, нерегулируемый

7738113126

Универсальная кровельная черепица FC-O110, для систем
DN160, 25-45 °, (черная)

7738113129

Универсальная кровельная черепица FC-O110, для систем
DN160, 25-45 °, (красная)

7738113132

Универсальная кровельная черепица FC-O110, для систем
DN160, 5-25 °, (красная)

7738113131

Универсальная кровельная черепица FC-O110, для систем
DN160, 5-25 °, (черная)

7738113128

Дымовая труба концентрическая FC-C110-500, DN110/160,
500мм

7738113099

Дымовая труба концентрическая FC-C110-1000, DN110/160,
1000мм

7738113100

Дымовая труба концентрическая FC-CR110, DN110/160, со
смотровым люком

7738113107

Адаптер, переход с DN100/150 на DN110/160

07101418

Системы дымоудаления
Котёл Bosch Condens 5000 W

524

Каталог отопительного оборудования 2023

* Не требуется поз. 4 - Адаптер, переход с DN100/150 на DN110/160

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

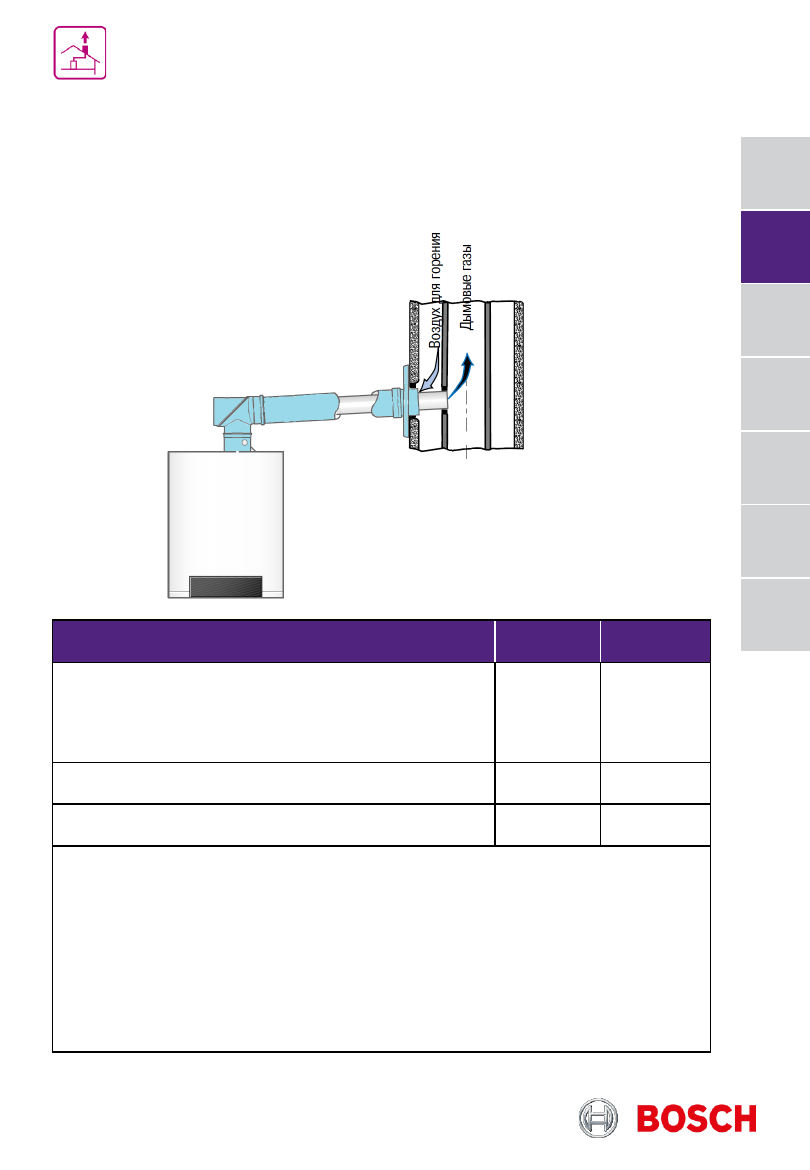

Предельные значения длины дымовой трубы C43

Максимальная длина отвода дымовых газов в шахте рассчитывается специалистами
изготовителя LAS с учётом конфигурации системы!

Системы дымоудаления
Котёл Bosch Condens 5000 W

ZBR 70-3

ZBR 100-3

Максимальная длина вертикальных труб

1,4*

Требуется

расчёт

вертикальной

части

1,4*

Требуется

расчёт

вертикальной

части

Уменьшение длины на каждое колено 90°

Уменьшение длины на каждое колено от 15° до 45°

•

Действует максимум для 3х колен.

Приток воздуха / отвод дымовых газов в раздельных шахтах с подсоединением
нескольких котлов к дымовой трубе (LAS). Выход дымовых газов и вход воздуха
для горения в области одинакового давления. Только горизонтальный участок.

525

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Информация для заказа C43

№

Наименование

Артикул

Базовый комплект FC-Set110-C53x, DN110/160, LAS-K, PP/белый

7738113079

Дымовая труба концентрическая FC-C110-500, DN110/160,
500мм

7738113099

Дымовая труба концентрическая FC-C110-1000, DN110/160,
1000мм

7738113100

Дымовая труба концентрическая FC-C110-2000, DN110/160,
2000мм

7738113101

Отвод концентрический FC-CE110-87, DN110/160, 87°

7738113105

Отвод концентрический FC-CER110-87, DN110/160, 87°, со
смотровым люком, 87°

7738113106

Отвод концентрический FC-CE110-30, DN110/160, 30°

7738113103

Отвод концентрический FC-CE110-45, DN110/160, 45°

7738113104

Отвод концентрический FC-CE110-15, DN110/160, 15°

7738113102

Адаптер, переход с DN100/150 на DN110/160

07101418

Системы дымоудаления
Котёл Bosch Condens 5000 W

526

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

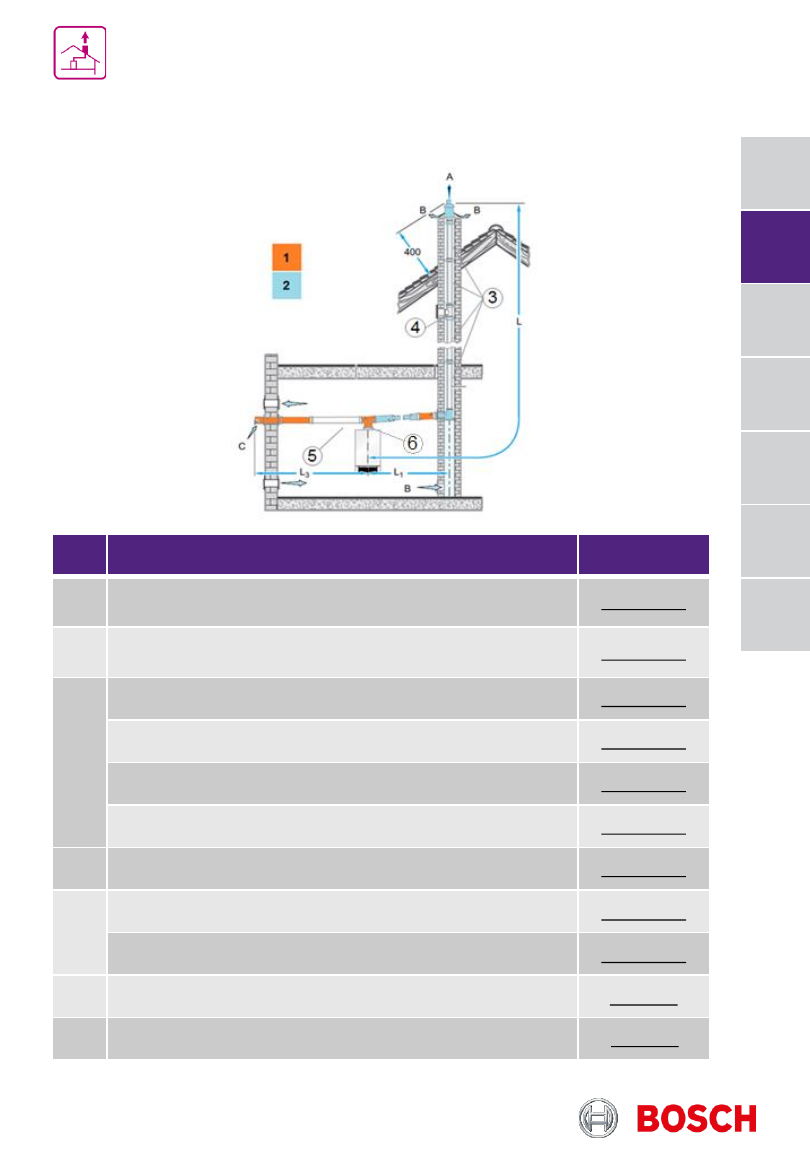

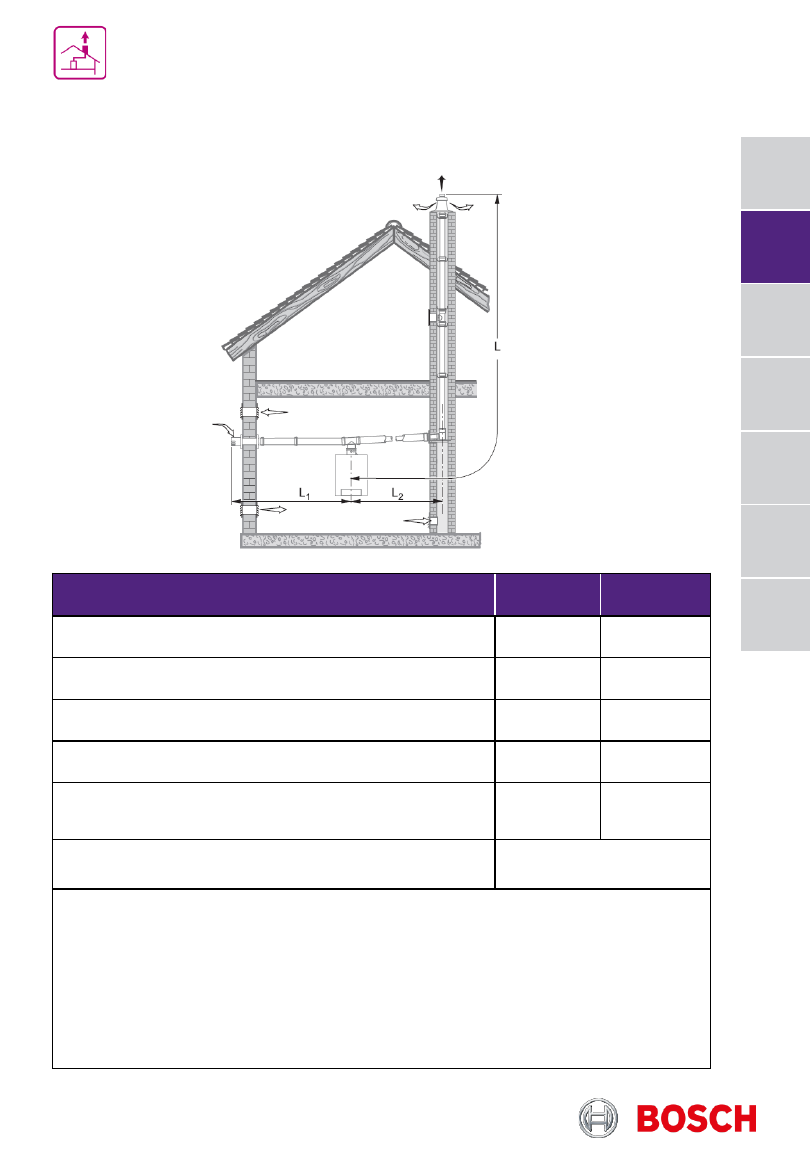

Предельные значения длины дымовой трубы C53
Отвод дымовых газов через трубы диаметром 110 мм

Системы дымоудаления
Котёл Bosch Condens 5000 W

ZBR 70-3

ZBR 100-3

Общая длина L*

52м

52 м

Максимальная длина горизонтальных труб L1

5 м

Максимальная длина горизонтальных труб L2

2 м

Уменьшение длины на каждое колено 90°

1,5 м

Уменьшение длины на каждое колено от 15° до 45°

0,5 м

Шахта

∅

170

□

150

* Колено 90

° на котле и опорное колено в шахте уже учтены в максимальной длине.

Труба отвода дымовых газов прокладывается в существующей шахте: выход дымовых
газов и вход воздуха для горения разделены и находятся в разных областях давления.
