Комплектующие
Bosch Therm 6000 O

578

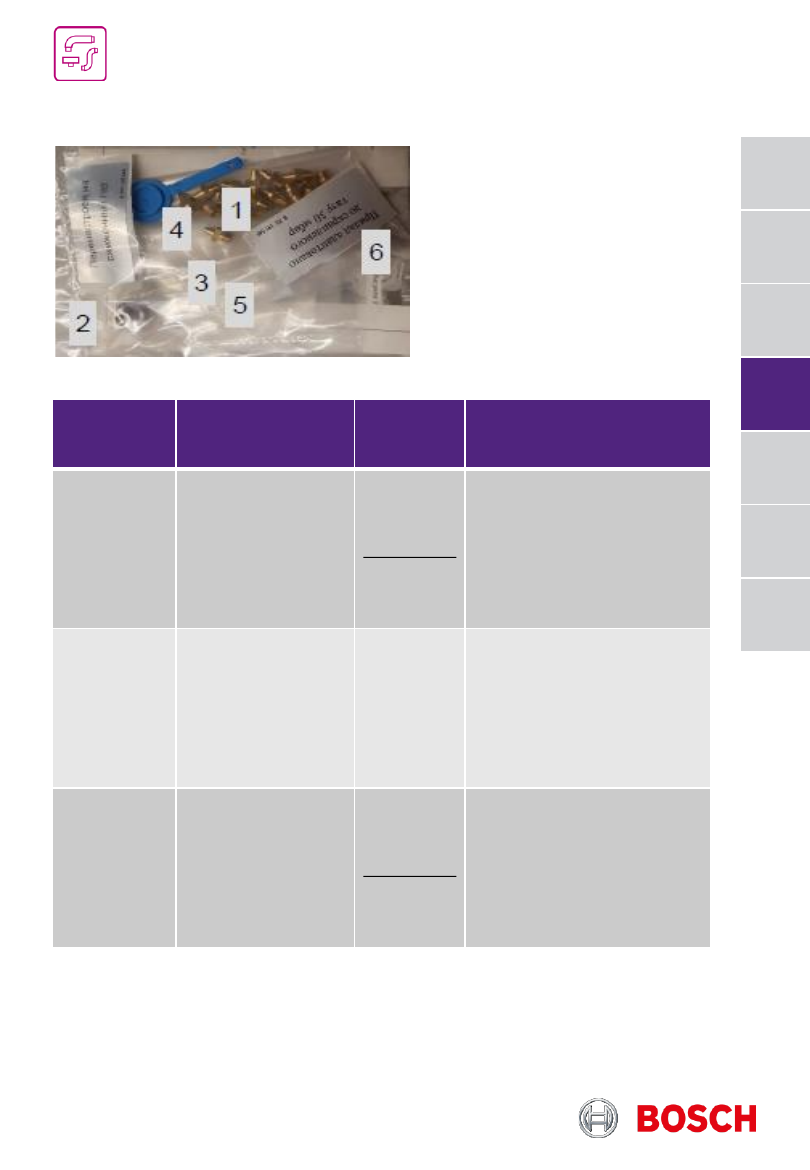

Комплекты перенастройки на сжиженный газ

Модель

Название

комплекта

Артикул

Комплект поставки

WRD10-2G

(7701331616)

Комплект
перенастройки 23-->31
GWH 10-2 CO B/H

87190020340

1. Форсунки 12 шт.:
0,70 мм – 6 шт; 0,72 мм - 6 шт.
Запальная форсунка
2. Диск газового клапана
3. Резиновое кольцо
4. Пломба
5. Прокладка газовой арматуры
6. Инструкция, стикер

WRD13-2G

(7702331717)

Комплект
перенастройки 23-->31
GWH 13-2 CO B/H

87190022160

1. Форсунки 14 шт.:

0,74 мм – 6 шт.; 0,75 мм - 8 шт.

Запальная форсунка
2. Диск газового клапана
3. Резиновое кольцо
4. Пломба
5. Прокладка газовой арматуры
6. Инструкция, стикер

WRD15-2G

(7703331747)

Комплект
перенастройки 23-->31
GWH 15-2 CO B/H

87190021810

1. Форсунки 18 шт.:
0,70 мм - 6 шт., 0,75 мм -12 шт.
Запальная форсунка
2. Диск газового клапана
3. Резиновое кольцо
4. Пломба
5. Прокладка газовой арматуры
6. Инструкция, стикер

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Bosch Therm 6000 O

579

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

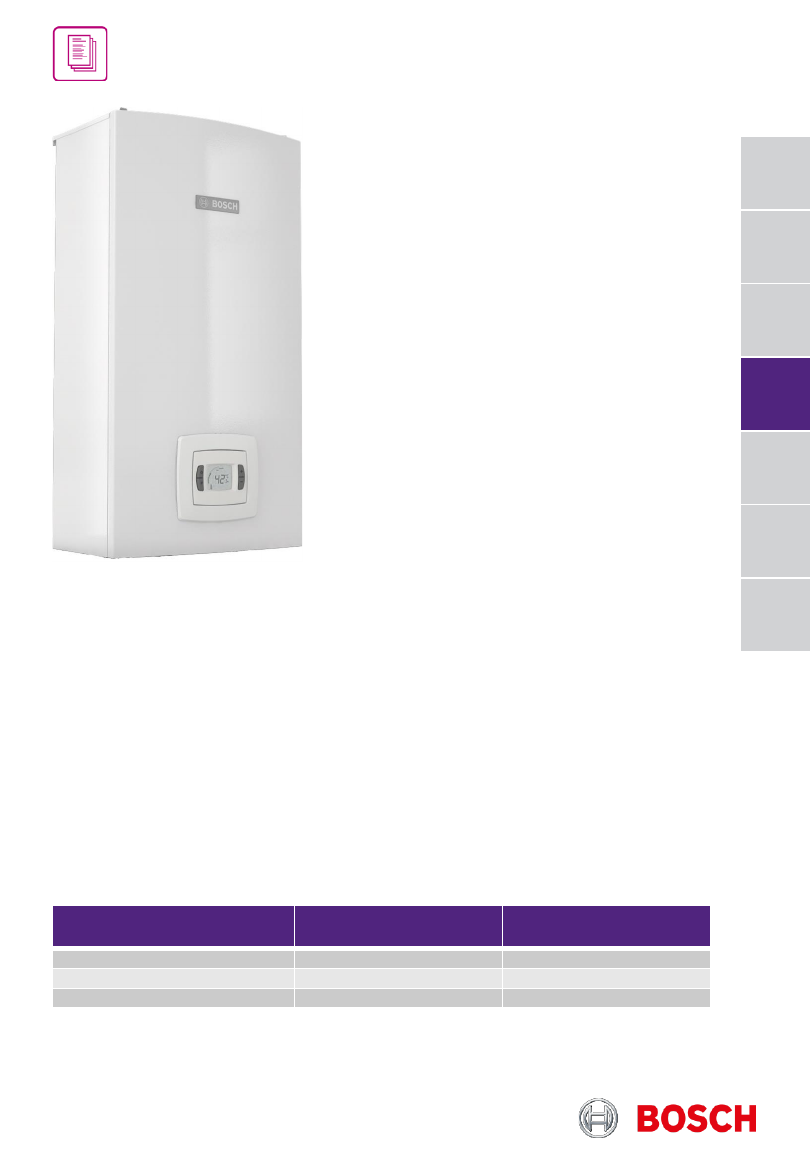

Общие данные
Bosch Therm 4000 S

Комплект поставки:

1) Газовый проточный водонагреватель с

закрытой камерой сгорания

2) Крепёжный материал
3) Документация на водонагреватель

Описание

•

Газовый проточный водонагреватель с закрытой камерой сгорания и принудительным
дымоудалением через коаксиальный дымоход 60/100 мм, либо через раздельный
дымоход 80/80 мм.;

•

Три модели производительностью 12, 15, 18 литров в минуту (при при ΔТ 25 °С);

•

Постоянная электронная модуляция мощности по температуре и протоку;

•

Контроль температуры горячей воды с точностью до 1˚С;

•

Включение происходит при минимальном давлении воды 0,1 бар;

•

Подключение к сети 220 В;

•

Атмосферная горелка из нержавеющей стали для природного или сжиженного газа;

•

Электронный розжиг;

•

Ионизационный контроль пламени;

•

Теплообменник изготовлен из высококачественной меди;

•

ЖК-дисплей

580

Модель

Артикул для рынка

России

Артикул для рынка

Казахстана

WTD12 AME

7736502892

-

WTD15 AME

7736502893

-

WTD18 AME

7736502894

-

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Общие данные
Bosch Therm 4000 S

№

Ссылка

Документация

1

Сертификат

2

Инструкция по монтажу (технический паспорт)

3

Гарантийный талон (RU)

4

Каталог запасных частей (RU)

5

Определение даты изготовления

Маркетинговые материалы

6

Фотографии, брошюры

Полезная информация

581

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Технические характеристики
Bosch Therm 4000 S

WTD12 AME

WTD15 AME

WTD18 AME

Мощность, кВт

2,9 - 20,8

6,1 - 25,4

4,8 - 31,6

Проток горячей воды
при ΔТ 25

°

С, л/мин

12

15

18

Размеры (ВхШхГ), мм

568х300х170

568х364х175

Вес, кг

10

11

12

Диаметр дымохода, мм

60/100

Присоединительные размеры:

газ

НР ½"

подключение
водопровода

НР ¾"

подключение ГВС

НР ½"

Расход газа:

Природный газ 2H
(G20), индекс
Воббе (15 °C)=12,7-
15,2 кВтч/м3),
м

3

/ч:

2,4

2,9

3,6

Пропан

1)

(Hi = 12,9

кВтч/кг), кг/ч

1,7

2,1

2,6

Бутан (Hi = 12,7
кВтч/кг), кг/ч

1,8

2,2

2,7

Потребление
электрической
мощности, Вт

100

Уровень шума, дБ(A)

≤ 67

≤ 66

≤ 63

Артикул для рынка
России

7736502892

7736502893

7736502894

Артикул для рынка
Казахстана

-

-

-

582

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

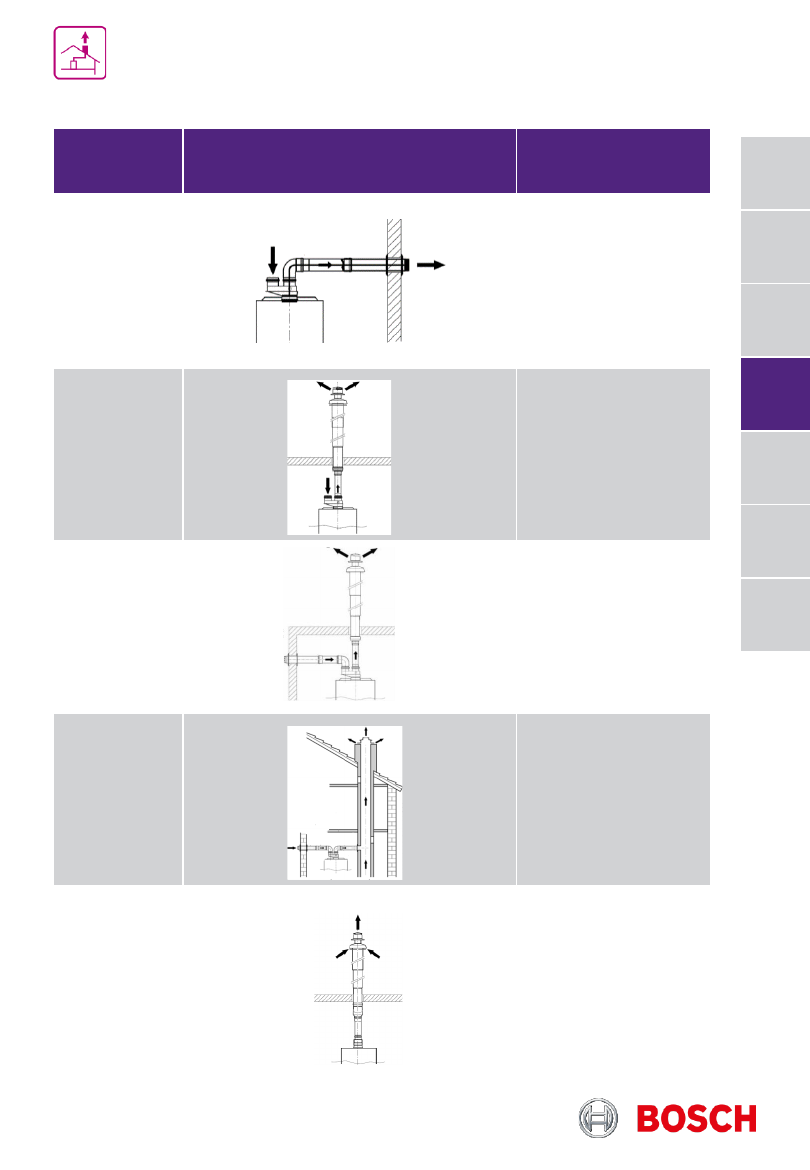

Системы дымоудаления
Bosch Therm 4000 S

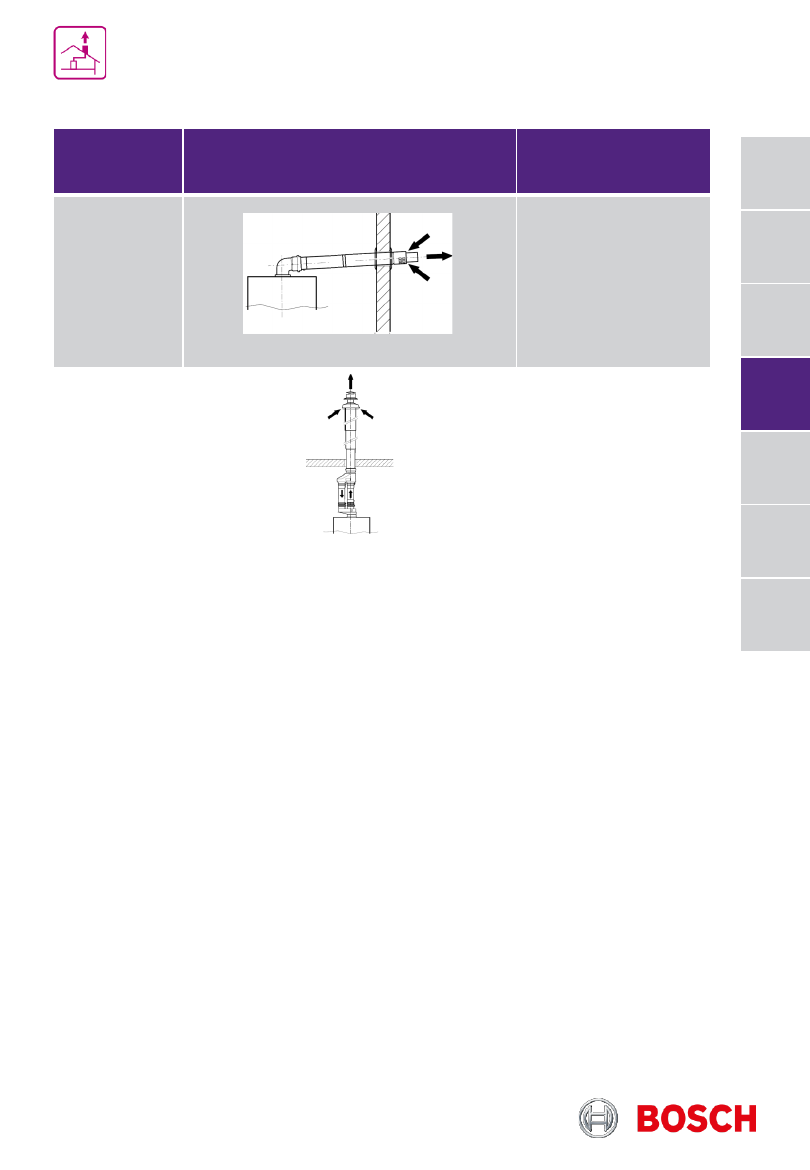

Схема

Конструкция

Отвод дымовых
газов

B23

С забором внутреннего
воздуха для горения.
Горизонтально

B23

С забором внутреннего
воздуха для горения.
Вертикально

C53

Выход дымовых газов и
вход воздуха для
горения разделены и
находятся в разных
областях давления

С83

Отвод дымовых газов
прокладывается в
существующей шахте

С33

Приток воздуха/отвод
дымовых газов по
концентрической
трубе вертикально
через крышу

583

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Схема

Конструкция

Отвод дымовых
газов

С13

Приток воздуха/отвод
дымовых газов по
концентрической
трубе горизонтально
через стену

С33

Приток воздуха/отвод
дымовых газов по
концентрической
трубе вертикально
через крышу

Системы дымоудаления
Bosch Therm 4000 S

584

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

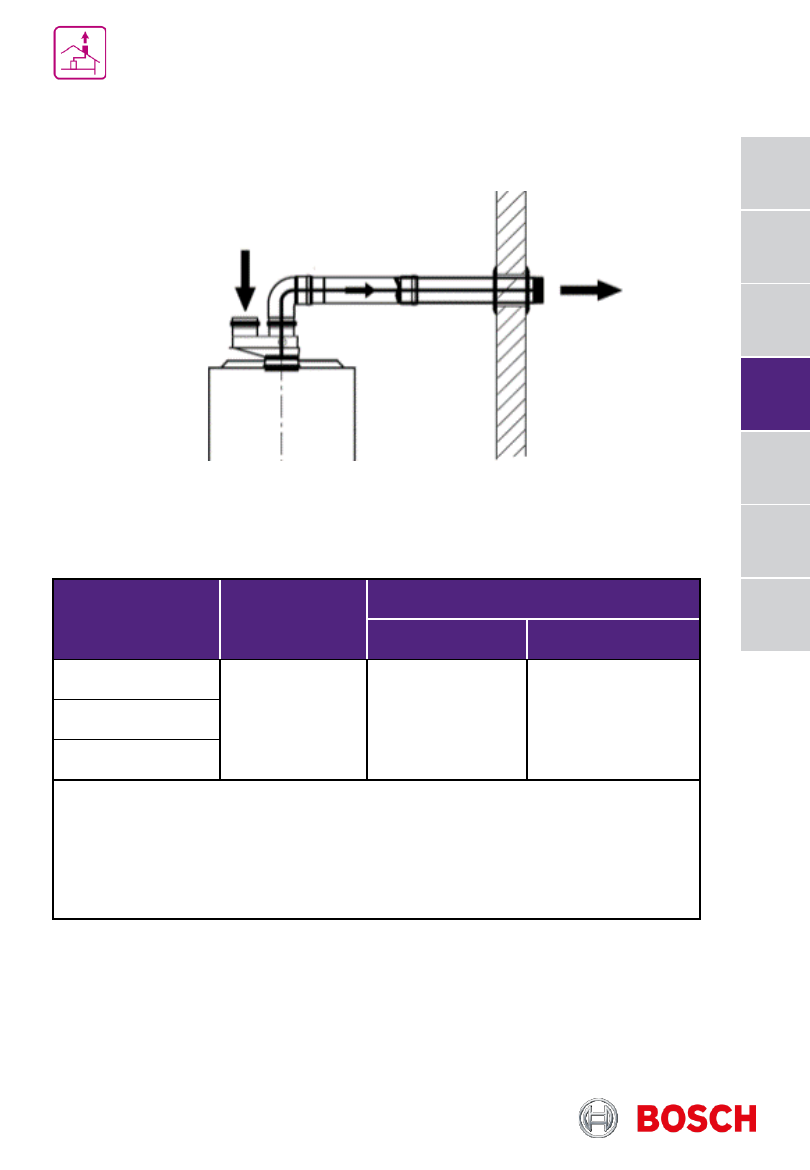

Предельные значения длины дымовой трубы B23 горизонтально

Therm 4000S

Lмакс, м

Эквивалентная длина*

отвод 90°, м

отвод 45°,м

WTD12

15+15

1

0,5

WTD15

WTD18

*

Каждое колено уменьшает допустимую длину дымовой трубы на эквивалентную

длину, рассчитанную для каждого колена. Колено или тройник на котле и опорное
колено в шахте уже учтены в допустимой длине дымовой трубы, и их больше не нужно
вычитать

Системы дымоудаления
Bosch Therm 4000 S

585

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

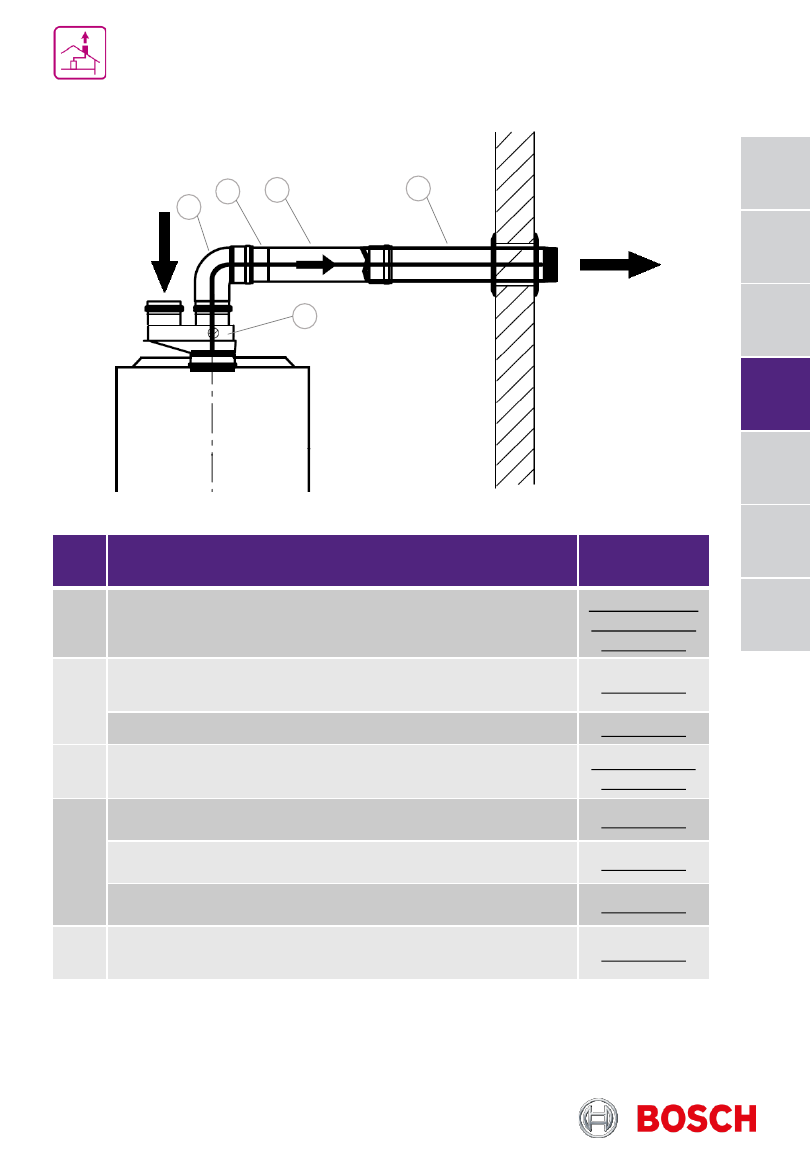

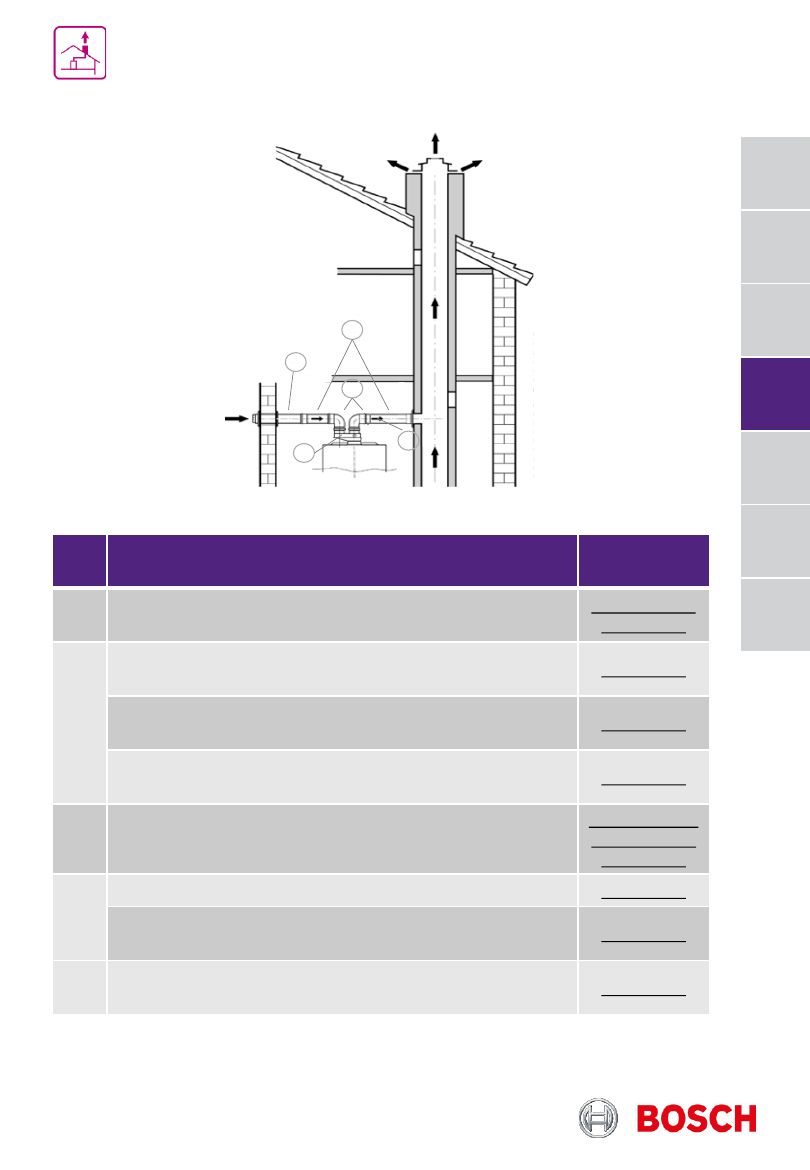

Информация для заказа В23 горизонтально

№

Наименование

Артикул

1

Дымовая труба DN80х1000мм, оконечный участок, с решеткой

7747380075NM

/ 7736995105 /

7719001802

2

Отвод DN80, 90°, AZ381

7736995107

Отвод DN80, 45°, AZ382

7736995106

3

Адаптер DN80/80, для двухтрубной системы дымоудаления

7736995095A /

7736995095

4

Дымовая труба DN80х500мм, AZ383

7736995100

Дымовая труба DN80х1000мм, AZ384

7736995101

Дымовая труба DN80х2000мм, AZ385

7736995102

5

Адаптер DN80, вертикальный, с отводом конденсата, AZ386
(Рекомендовано при длине дымохода более 3 м)

7736995103

4

1

2

3

5

Системы дымоудаления
Bosch Therm 4000 S

586

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

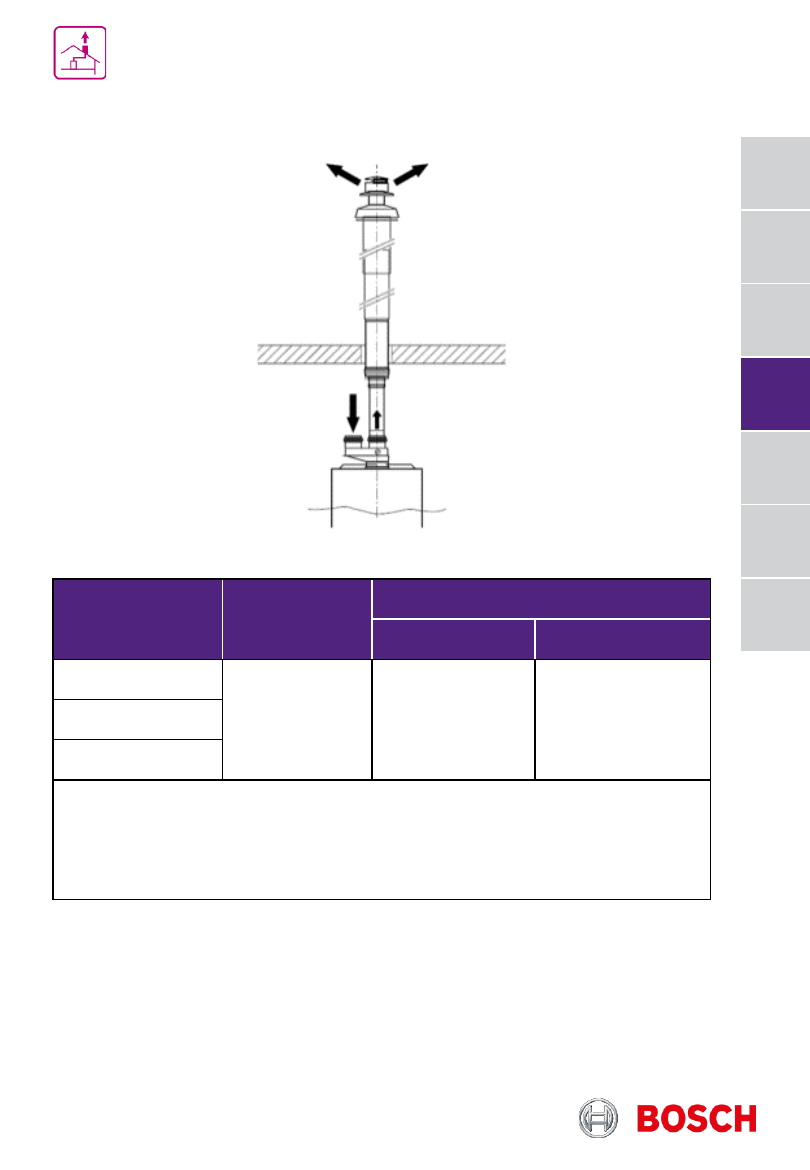

Предельные значения длины дымовой трубы B23 вертикально

Системы дымоудаления
Bosch Therm 4000 S

Therm 4000S

Lмакс, м

Эквивалентная длина*

отвод 90°, м

отвод 45°,м

WTD12

15+15

1

0,5

WTD15

WTD18

*

Каждое колено уменьшает допустимую длину дымовой трубы на эквивалентную длину,

рассчитанную для каждого колена. Колено или тройник на котле и опорное колено в шахте
уже учтены в допустимой длине дымовой трубы, и их больше не нужно вычитать

587

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

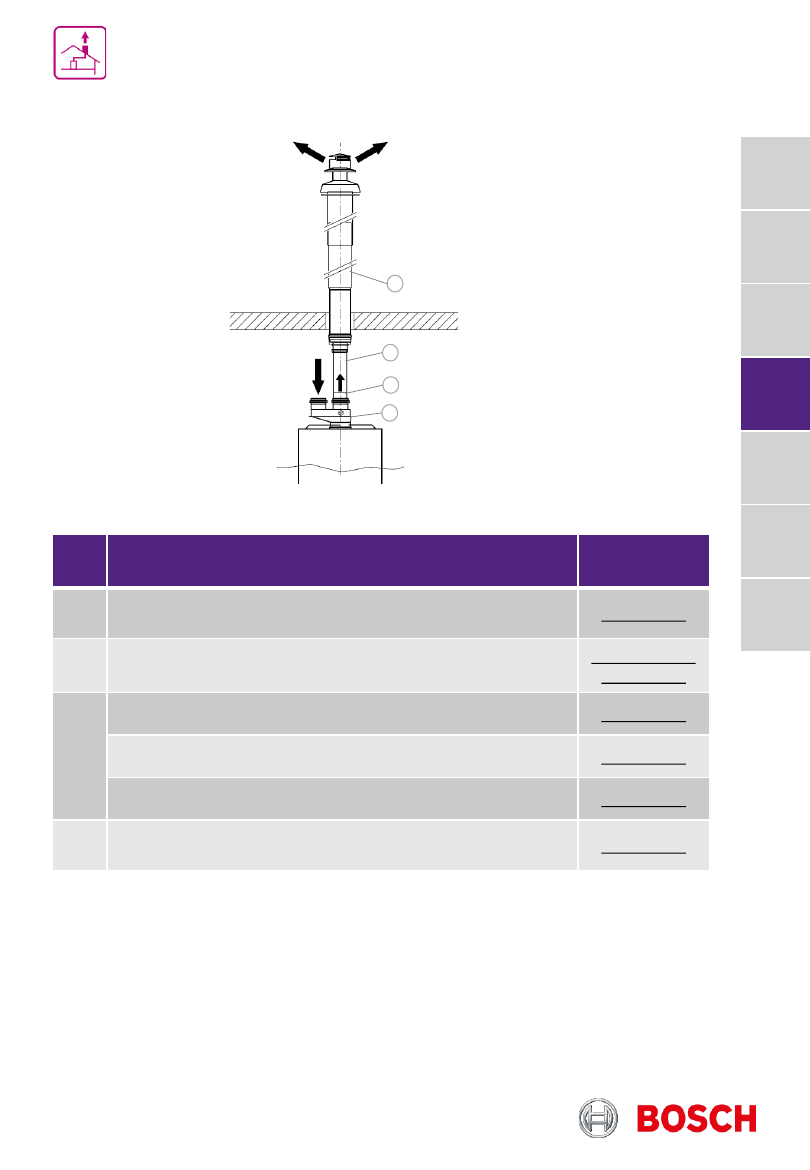

Информация для заказа В23 вертикально

№

Наименование

Артикул

1

Дымоход концентрический DN80/110х1350мм, вертикальный,
алюминий, AZ262

7719001781

2

Адаптер DN80/80, для двухтрубной системы дымоудаления

7736995095A /

7736995095

3

Дымовая труба DN80х500мм, AZ383

7736995100

Дымовая труба DN80х1000мм, AZ384

7736995101

Дымовая труба DN80х2000мм, AZ385

7736995102

4

Адаптер DN80, вертикальный, с отводом конденсата, AZ386
(Рекомендовано при длине дымохода более 3 м.)

7736995103

1

3

2

4

Системы дымоудаления
Bosch Therm 4000 S

588

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

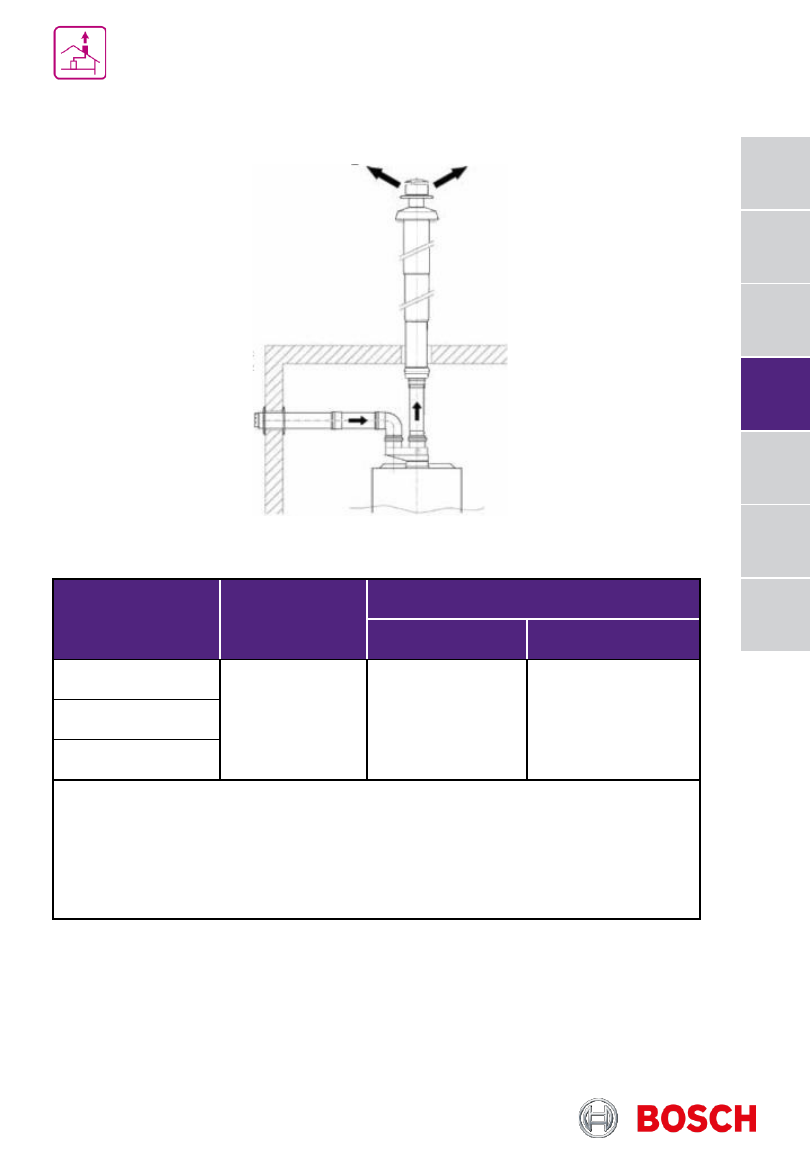

Предельные значения длины дымовой трубы С53 раздельное

Therm 4000S

Lмакс, м

Эквивалентная длина*

отвод 90°, м

отвод 45°,м

WTD12

15+15

1

0,5

WTD15

WTD18

*

Каждое колено уменьшает допустимую длину дымовой трубы на эквивалентную

длину, рассчитанную для каждого колена. Колено или тройник на котле и опорное
колено в шахте уже учтены в допустимой длине дымовой трубы, и их больше не нужно
вычитать

Системы дымоудаления
Bosch Therm 4000 S

589

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

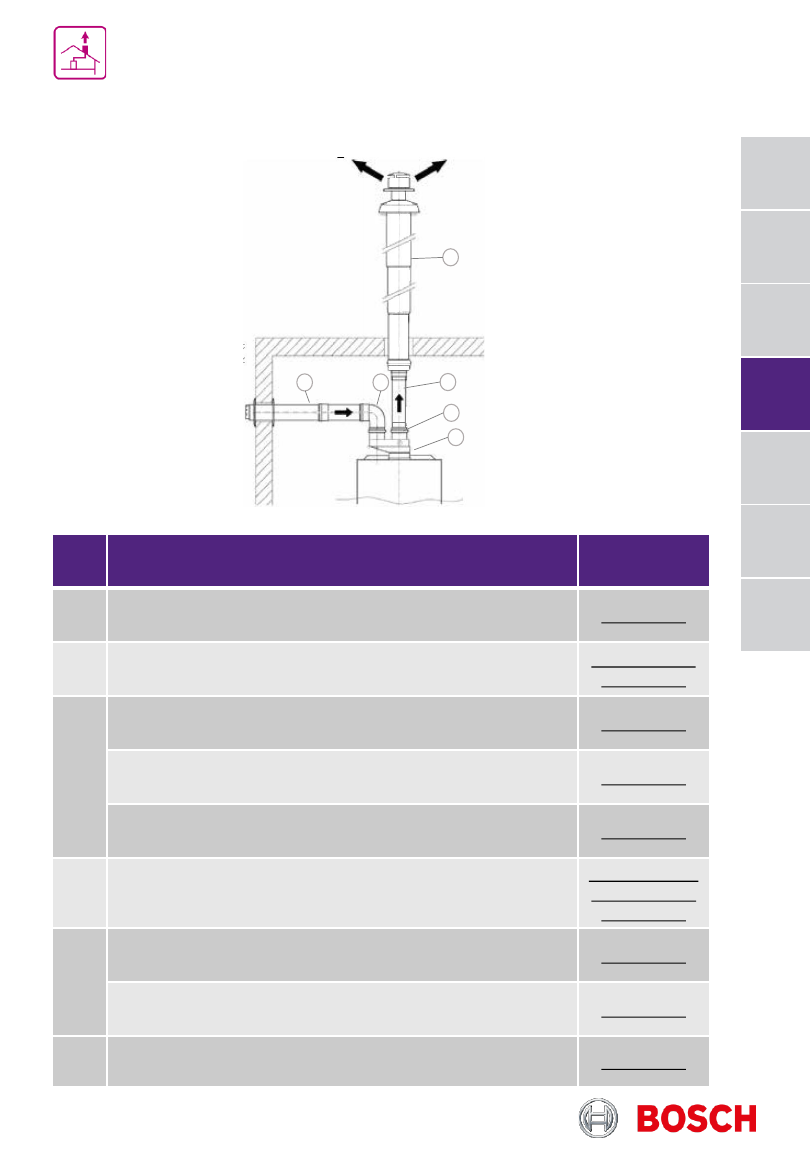

Информация для заказа C53 раздельное

№

Наименование

Артикул

1

Дымоход концентрический DN80/110х1350мм, вертикальный,
черный, AZ404

7716050080

2

Адаптер DN80/80, для двухтрубной системы дымоудаления

7736995095A /

7736995095

3

Дымовая труба DN80х500мм, AZ383

7736995100

Дымовая труба DN80х1000мм, AZ384

7736995101

Дымовая труба DN80х2000мм, AZ385

7736995102

4

Дымовая труба DN80х1000мм, оконечный участок, с решеткой

7747380075NM

/ 7736995105 /

7719001802

5

Отвод DN80, 90°, AZ381

7736995107

Отвод DN80, 45°, AZ382

7736995106

6

Адаптер DN80, вертикальный, с отводом конденсата, AZ386
(Рекомендовано при длине дымохода более 3 м)

7736995103

3

2

4

1

5

6

Системы дымоудаления
Bosch Therm 4000 S

590

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

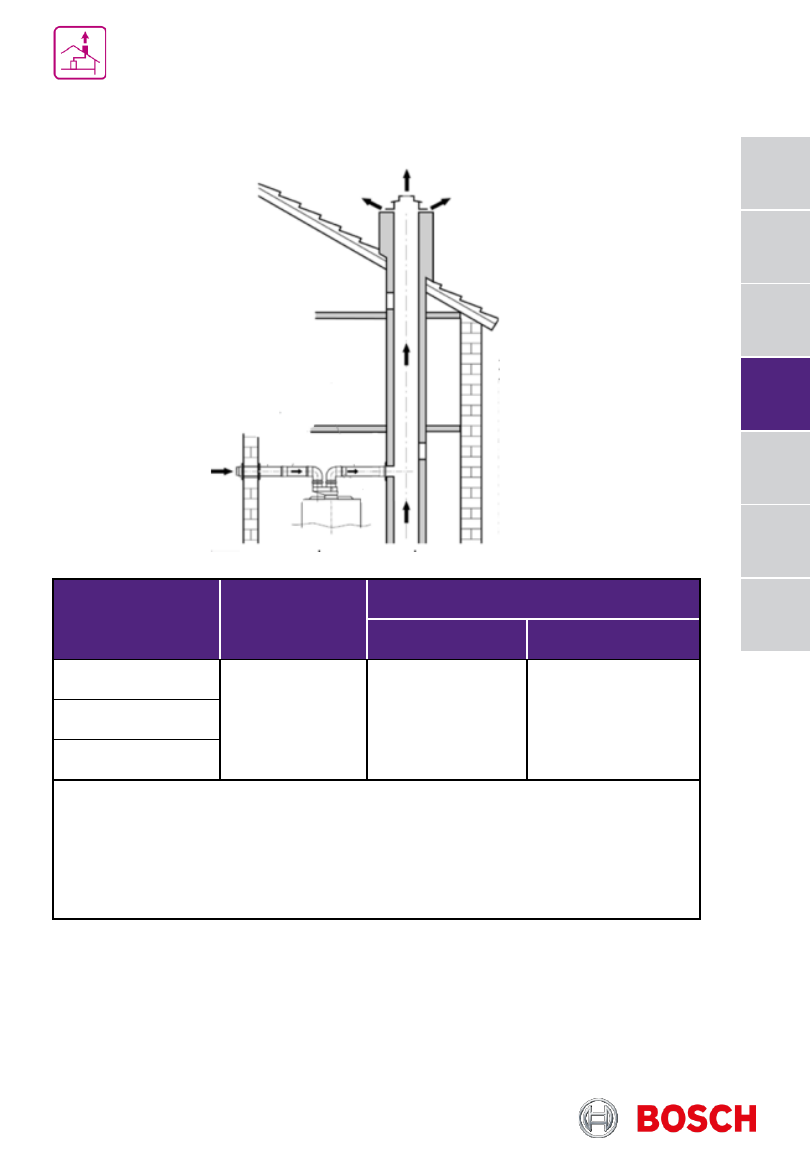

Предельные значения длины дымовой трубы С83 раздельное

Therm 4000S

Lмакс, м

Эквивалентная длина*

отвод 90°, м

отвод 45°,м

WTD12

15+15

1

0,5

WTD15

WTD18

*

Каждое колено уменьшает допустимую длину дымовой трубы на эквивалентную

длину, рассчитанную для каждого колена. Колено или тройник на котле и опорное
колено в шахте уже учтены в допустимой длине дымовой трубы, и их больше не нужно
вычитать

Системы дымоудаления
Bosch Therm 4000 S

591

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Информация для заказа C83 раздельное

№

Наименование

Артикул

1

Адаптер DN80/80, для двухтрубной системы дымоудаления

7736995095A /

7736995095

2

Дымовая труба DN80х500мм, AZ383

7736995100

Дымовая труба DN80х1000мм, AZ384

7736995101

Дымовая труба DN80х2000мм, AZ385

7736995102

3

Дымовая труба DN80х1000мм, оконечный участок, с решеткой

7747380075NM

/ 7736995105 /

7719001802

4

Отвод DN80, 90°, AZ381

7736995107

Отвод DN80, 45°, AZ382

7736995106

5

Адаптер DN80, вертикальный, с отводом конденсата, AZ386
(Рекомендовано при длине дымохода более 3 м)

7736995103

4

1

2

3

5

Системы дымоудаления
Bosch Therm 4000 S

592

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

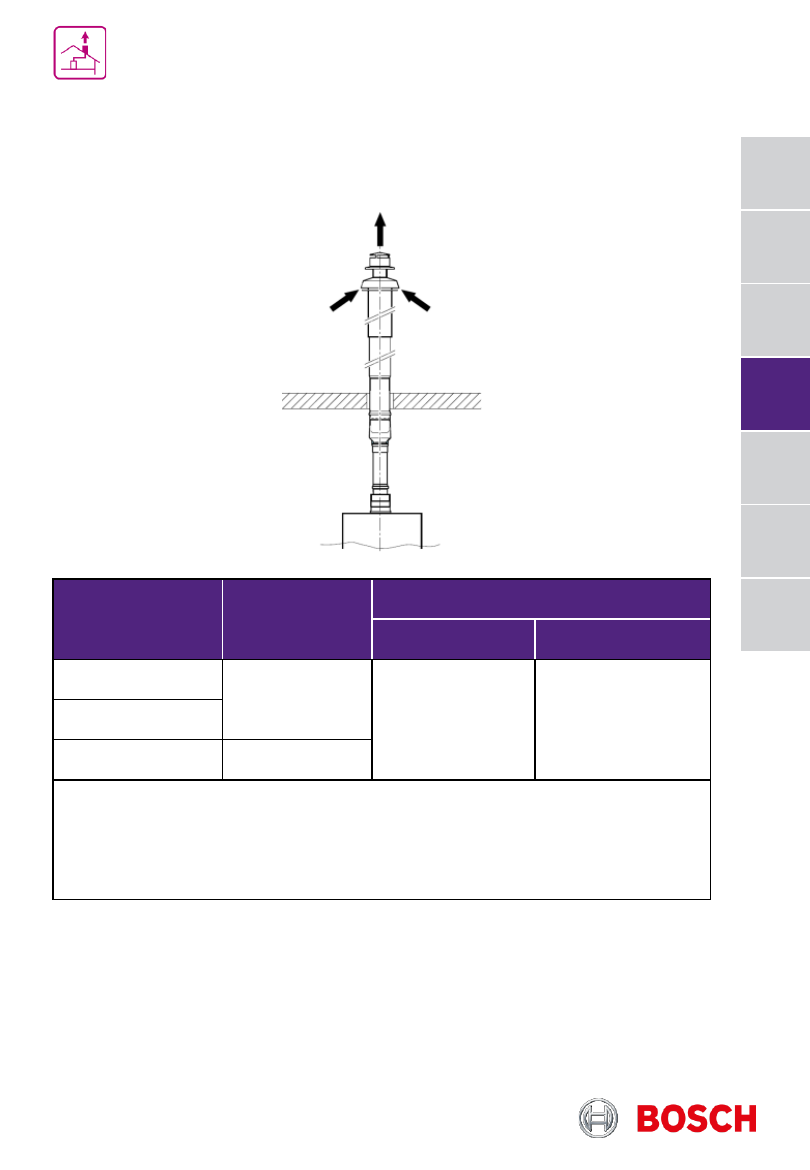

Предельные значения длины дымовой трубы С33 концентрическое

Therm 4000S

Lмакс, м

Эквивалентная длина*

отвод 90°, м

отвод 45°,м

WTD12

12

1

0,5

WTD15

WTD18

10

*

Каждое колено уменьшает допустимую длину дымовой трубы на эквивалентную длину,

рассчитанную для каждого колена. Колено или тройник на котле и опорное колено в шахте
уже учтены в допустимой длине дымовой трубы, и их больше не нужно вычитать

Системы дымоудаления
Bosch Therm 4000 S

593

Каталог отопительного оборудования 2023
