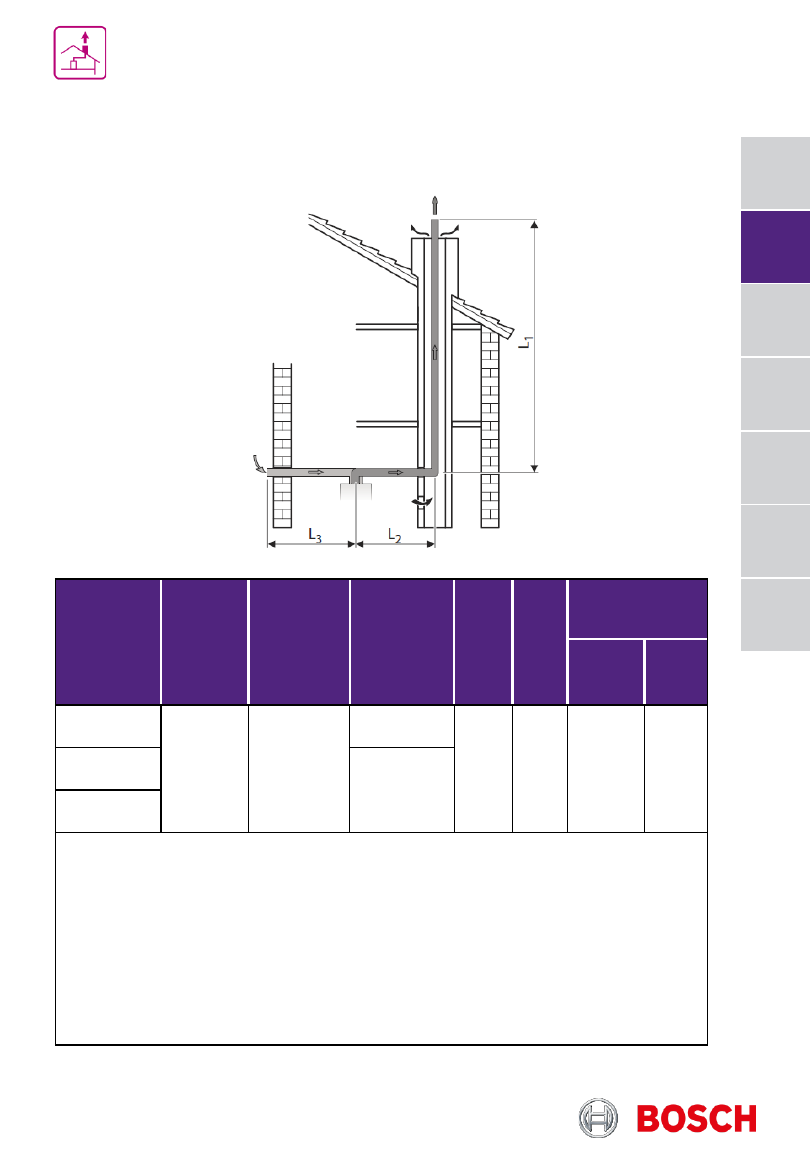

Предельные значения длины дымовой трубы C53
забор воздуха с улицы через диаметр 125 мм

Системы дымоудаления
Котёл Bosch Condens 2500 W

Тип котла

Диаметр

трубы,

мм

Размер

шахты,

мм

L, м

L = L1+L2+L3

L2, м

L3, м

Эквивалентная

длина*

отвод

, м

отвод

15-45

Min.:

□

120х120

⃝

140

Max.:

□

300х300

⃝

300

*Каждое дополнительное колено 87

или 45

уменьшает L на эквивалентную длину.

Колено на котле и опорное колено в шахте уже учтены в допустимой длине дымовой
трубы L, и их больше не нужно вычитать.

Труба отвода дымовых газов прокладывается в существующей шахте: выход дымовых
газов и вход воздуха для горения разделены и находятся в разных областях давления.

370

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

№

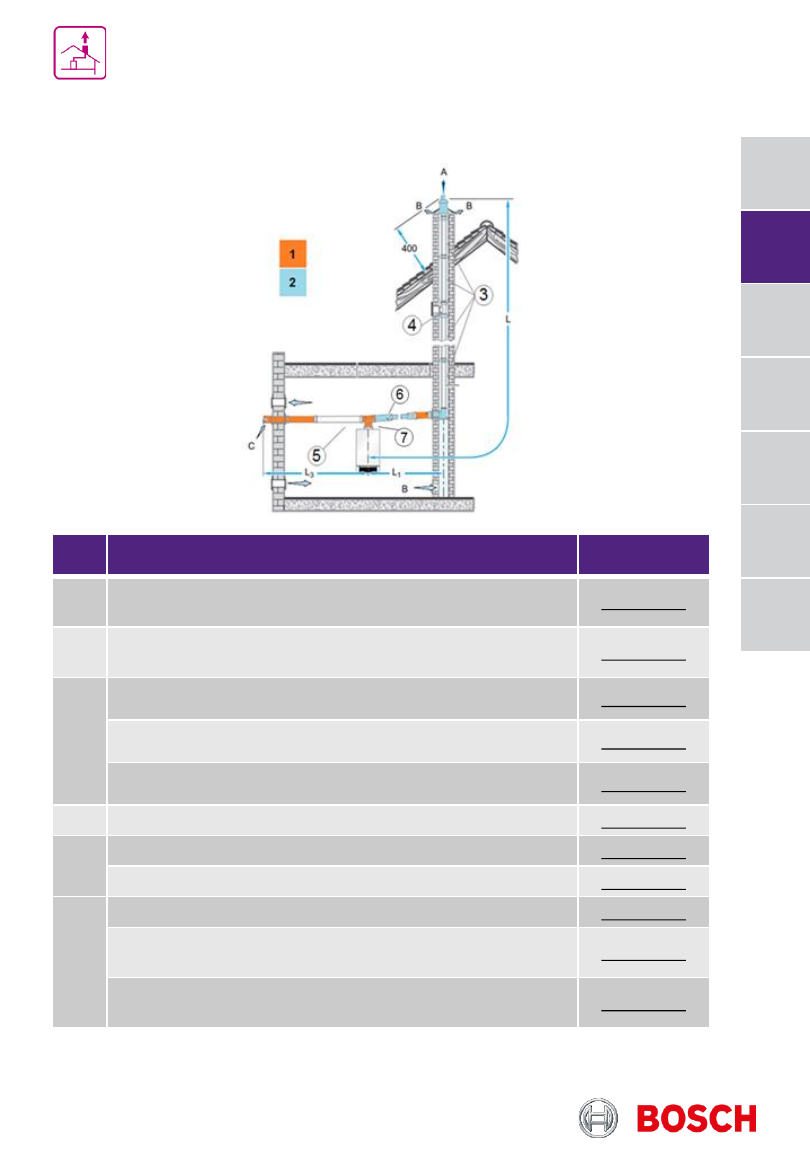

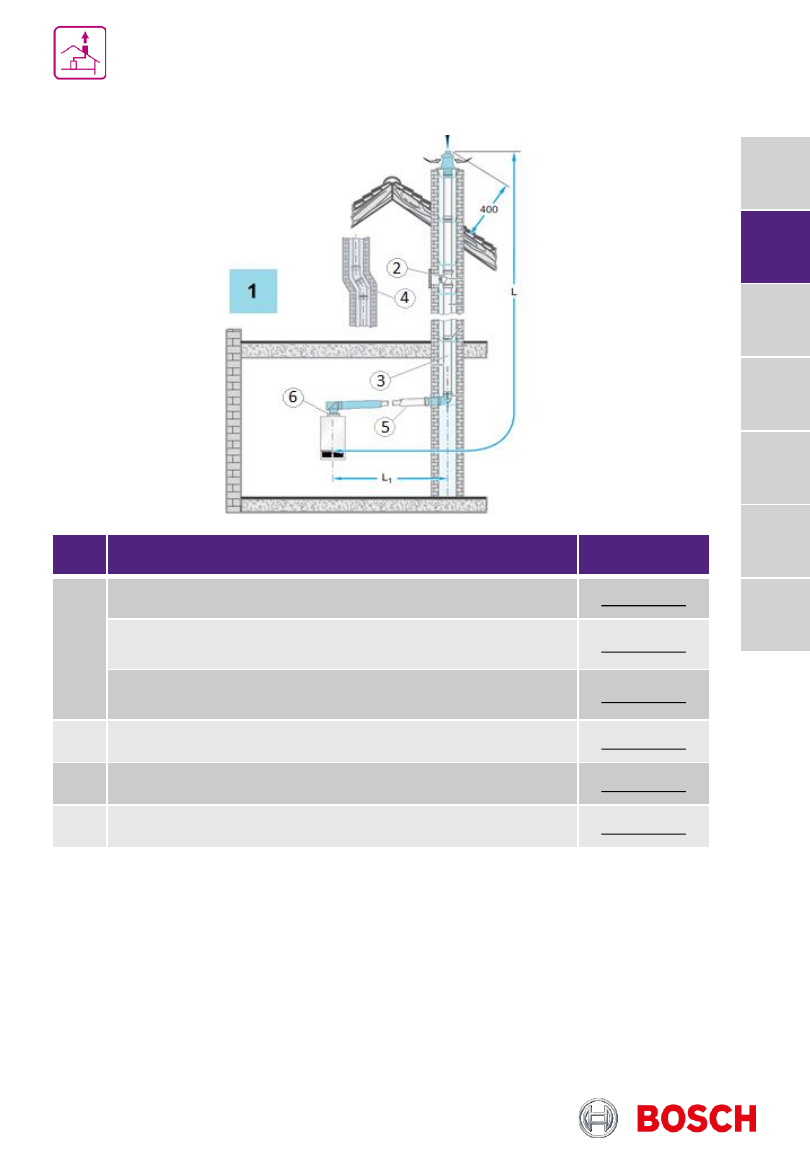

Наименование

Артикул

Базовый комплект FC-Set80-C53x, DN80/125, концентрический,
раздельно, в шахту (ex GAL-K)

7738112552

Базовый комплект FC-Set80-C93x, DN80/125, концентрический,
без угла с ревиз., в шахте DN80 (ex GA-K)

7738113246

Дымовая труба FC-S80-500, DN80, PP, 500мм

7738112650

Дымовая труба FC-S80-1000, DN80, PP, 1000мм

7738112651

Дымовая труба FC-S80-2000, DN80, PP, 2000мм

7738112652

Дымовая труба FC-SR80, DN80, со смотровым люком

7738112669

Дымовая труба FC-S125-500, DN125, PP, 500мм

7738113111

Дымовая труба FC-S125-1000, DN125, PP, 1000мм

7738113112

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

Системы дымоудаления
Котёл Bosch Condens 2500 W

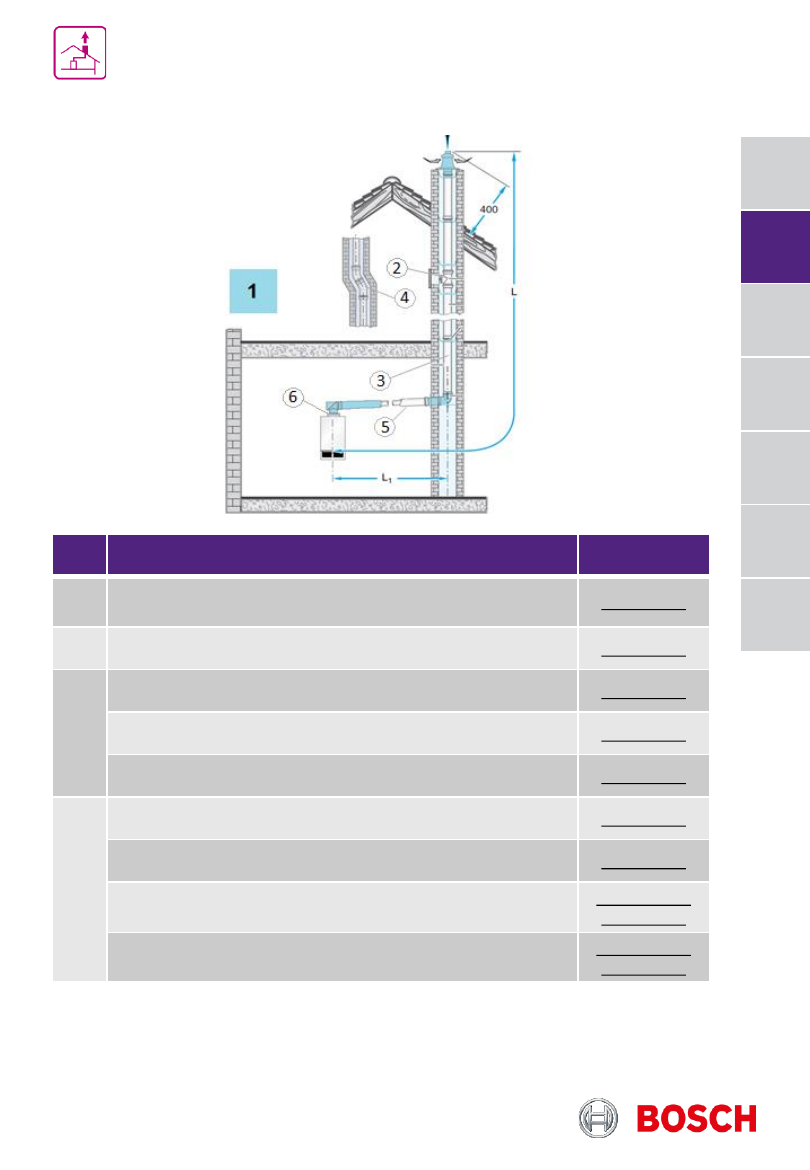

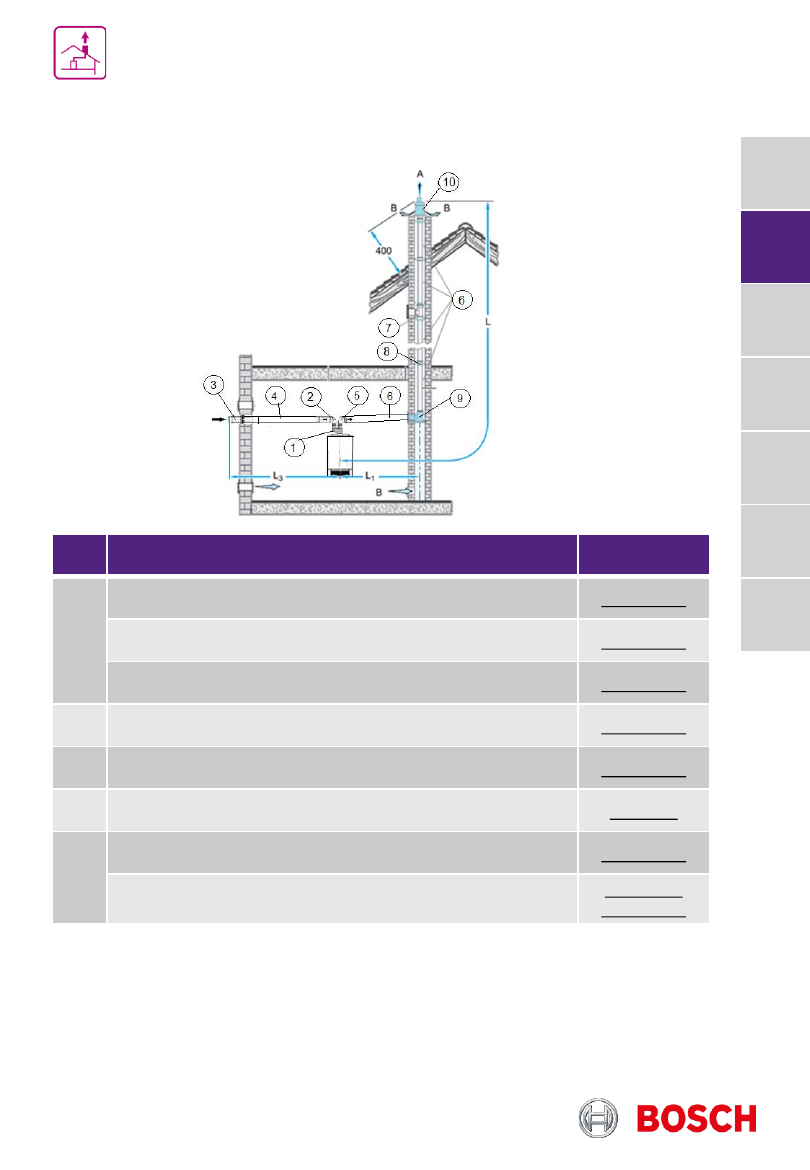

Информация для заказа C53
забор воздуха с улицы через диаметр 125 мм

371

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

№

Наименование

Артикул

Адаптер вертикальный FC-CA80, DN80/125

7738112714

Отвод концентрический FC-CE80-87, DN80/125, 87°

7738112648

Отвод концентрический FC-CE80-45, DN80/125, 45°

7738112593

Отвод FC-SE80-87, DN80, 87°, PP

7738112654

Отвод FC-SE80-45, DN80, 45°, PP

7738112653

Отвод FC-SE80-30, DN80, 30°, PP

7719001851 /

7738112668

Отвод FC-SE80-15, DN80, 15

, PP

Отвод DN125, 87°, PP

Отвод DN125, 45°, PP

Системы дымоудаления
Котёл Bosch Condens 2500 W

Информация для заказа C53
забор воздуха с улицы через диаметр 125 мм

372

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

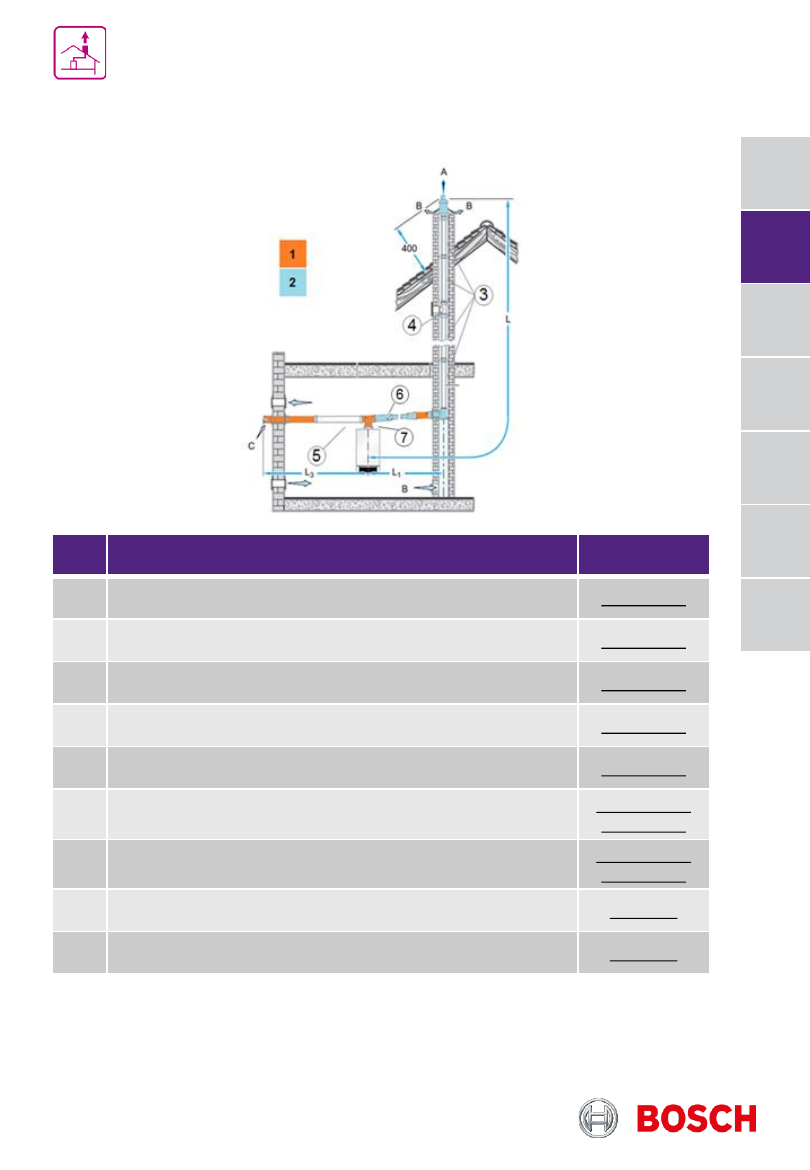

Предельные значения длины дымовой трубы C53
забор воздуха с улицы через диаметр 80 мм

Системы дымоудаления
Котёл Bosch Condens 2500 W

Тип котла

Диаметр

трубы,

мм

Размер

шахты,

мм

L, м

L = L1+L2+L3

L2, м

L3, м

Эквивалентная

длина*

отвод

, м

отвод

15-45

Min.:

□

120х120

⃝

140

Max.:

□

300х300

⃝

300

*Каждое дополнительное колено 87

или 45

уменьшает L на эквивалентную длину.

373

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

№

Наименование

Артикул

Адаптер, переход с DN80/125 на DN80/80, PP (ex AZ922)

7738113529

Отвод DN80, 45

, AZ382

7736995106

Отвод DN80, 90

, AZ381

7736995107

Дымовая труба DN80х1000мм, оконечный участок, с решеткой

7747380075NM

/ 7736995105 /

7719001802

Дымовая труба DN80х500мм, AZ383

7736995100

Дымовая труба DN80х1000мм, AZ384

7736995101

Дымовая труба DN80х2000мм, AZ385

7736995102

Отвод FC-SE80-15, DN80, 15

, PP

7719001850 /

7738112667

Отвод FC-SE80-30, DN80, 30°, PP

7719001851 /

7738112668

Отвод FC-SE80-45, DN80, 45

, PP

7738112653

Отвод FC-SE80-87, DN80, 87

, PP

7738112654

Отвод FC-SER80-87, DN80, 87

, со смотровым люком

87094537/

7738112596

Системы дымоудаления
Котёл Bosch Condens 2500 W

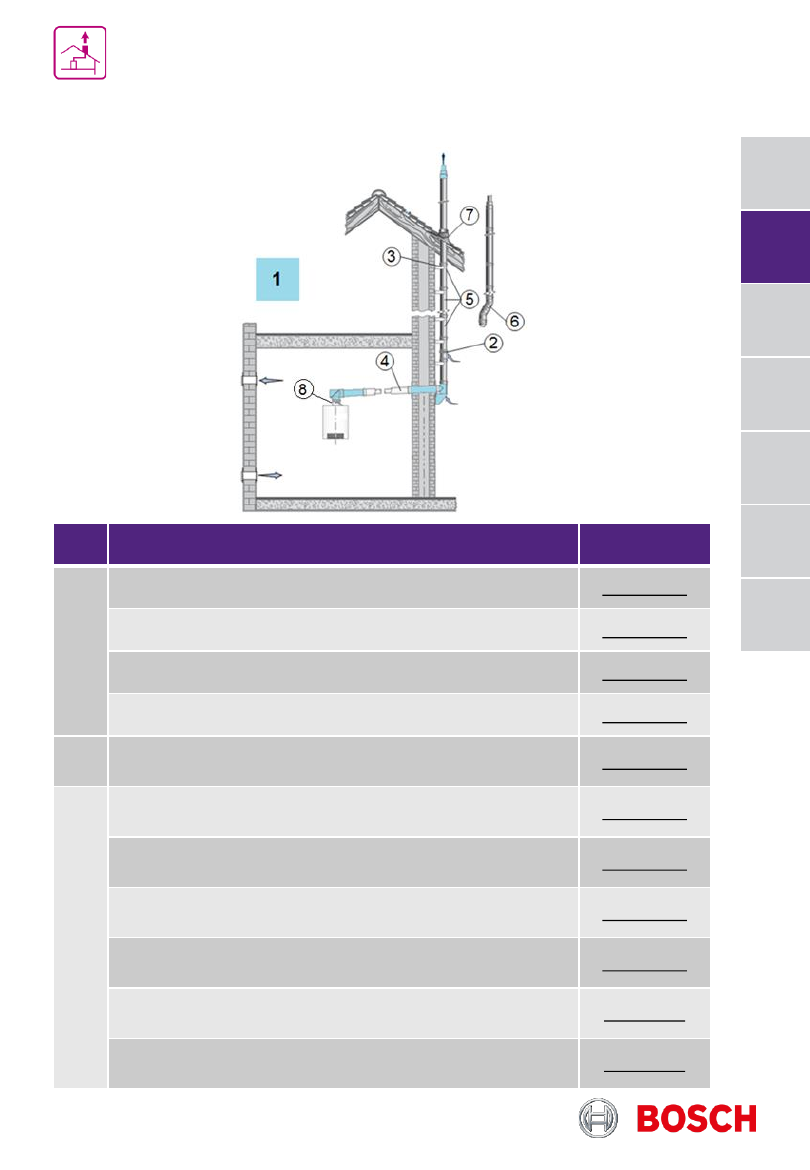

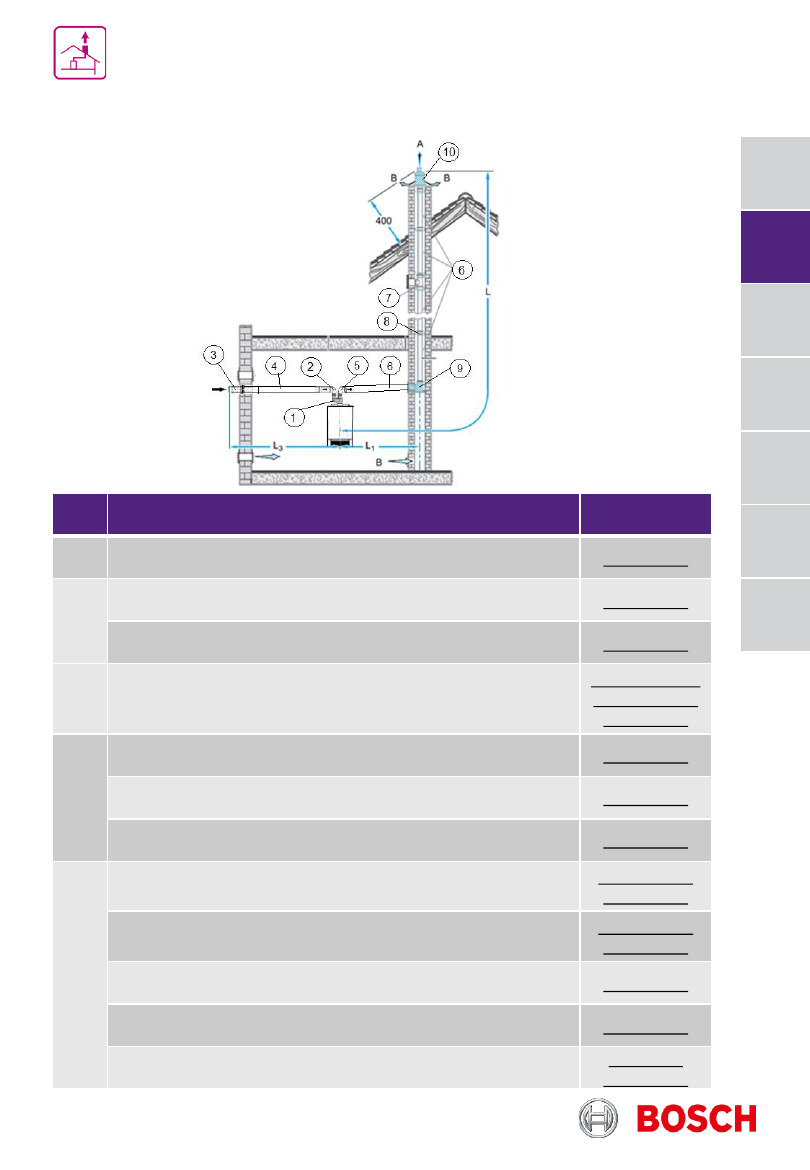

Информация для заказа C53
забор воздуха с улицы через диаметр 80 мм

374

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

№

Наименование

Артикул

Дымовая труба FC-S80-500, DN80, PP, 500мм

7738112650

Дымовая труба FC-S80-1000, DN80, PP, 1000мм

7738112651

Дымовая труба FC-S80-2000, DN80, PP, 2000мм

7738112652

Дымовая труба FC-SR80, DN80, со смотровым люком

7738112669

Распорка FC-O80, DN80, (3шт.)

7738112597

Отвод DN80, 87°, PP, с подпоркой и опорным кронштейном,
часть системы GA

87090508

Комплект оголовка шахты FC-O80, DN80, высота 200мм, трубы
500мм, PP (ex GA, DO-S)

7738112719

Комплект оголовка шахты FC-O80, DN80, высота 200мм, трубы
500мм, нерж сталь (ex GA, DO-S)

87094920 /

7738112720

Системы дымоудаления
Котёл Bosch Condens 2500 W

Информация для заказа C53
забор воздуха с улицы через диаметр 80 мм

375

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

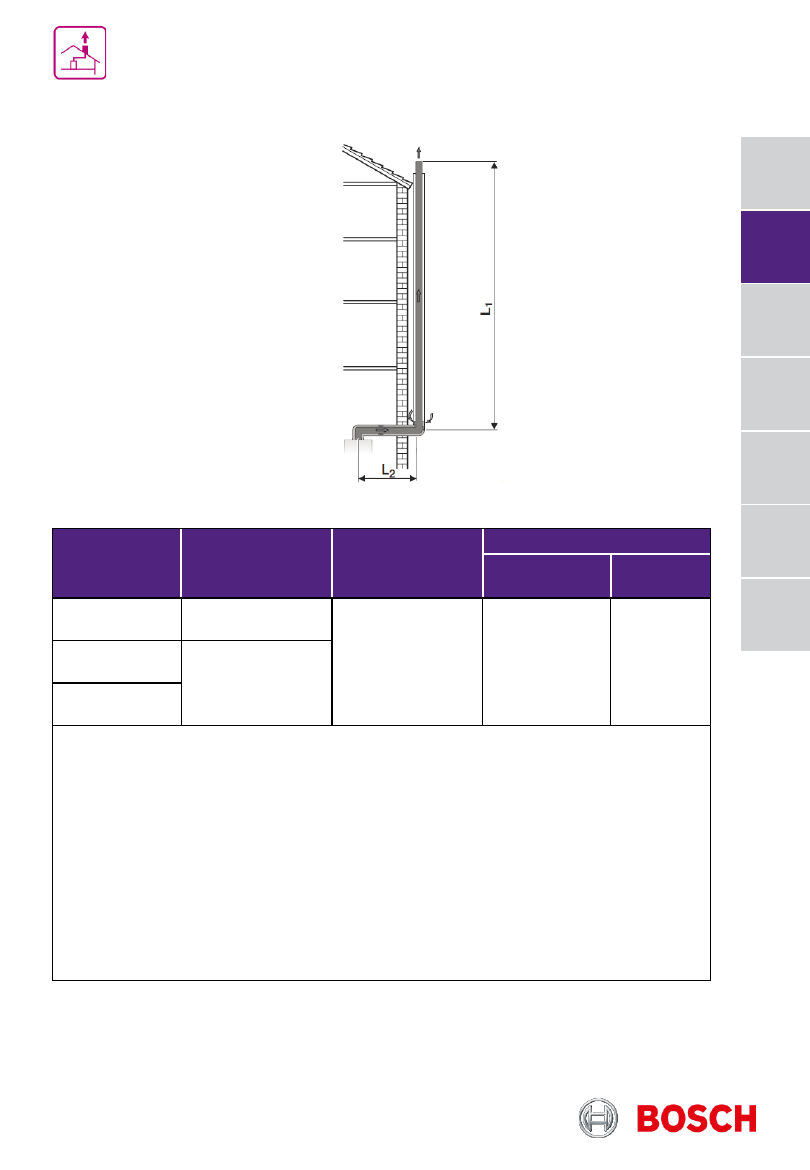

Предельные значения длины дымовой трубы C53

забор воздуха с

улицы

Системы дымоудаления
Котёл Bosch Condens 2500 W

Тип котла

L=L1+L2, м

L2, м

Эквивалентная длина

отвод 87

, м

отвод

15-45

, м

*Каждое дополнительное колено 87

или 45

уменьшает L на эквивалентную длину.

Колено на котле и опорное колено уже учтены в допустимой длине дымовой трубы L, и их
больше не нужно вычитать.

Приток воздуха/отвод дымовых газов в концентрической трубе по фасаду. Выход
дымовых газов и вход воздуха для горения разделены и находятся в разных областях
давления.

376

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

№

Наименование

Артикул

Базовый комплект FC-Set80-C53x, DN80/125, по фасаду,
концентрический

7738113255

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

Отвод концентрический FC-CE80-87, DN80/125, 87°

7738112648

Отвод концентрический FC-CE80-45, DN80/125, 45°

7738112593

Адаптер вертикальный FC-CA80, DN80/125

7738112714

Системы дымоудаления
Котёл Bosch Condens 2500 W

Информация для заказа C53
забор воздуха с улицы

377

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

№

Наименование

Артикул

Дымовая труба концентрическая FC-C80, DN80/125, PP/SS, с
забором воздуха (ex GAF-K)

7738112705

Кронштейн настенный FC-O80, DN125,
нержавеющая сталь, 40–65 мм

7738112706

Регулируемый удлинительный элемент для настенного
кронштейна FC-O80, DN125, 139–222 мм

7738112708

Регулируемый кронштейн для опорной консоли на наружной
стене FC-O80, DN125, 148–240 мм

7738112711

Дымовая труба концентрическая FC-C80-500, DN80/125, PP/SS,
500мм

87094628/

7738112697

Дымовая труба концентрическая FC-C80-1000, DN80/125,
PP/SS, 1000мм

7738112698

Дымовая труба концентрическая FC-C80-2000, DN80/125,
PP/SS, 2000мм

87094636/

7738112699

Системы дымоудаления
Котёл Bosch Condens 2500 W

Информация для заказа C53
забор воздуха с улицы

378

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

№

Наименование

Артикул

Отвод концентрический FC-CE80-87, DN80/125, PP/SS, 87°

7738112700

Отвод концентрический FC-CE80-45, DN80/125, PP/SS, 45°

7738112701

Отвод концентрический FC-CE80-30, DN80/125, PP/SS, 30°

7738112702

Отвод концентрический FC-CE80-15, DN80/125, PP/SS, 15°

7738112703

Дымовая труба концентрическая FC-CR80, DN80/125, PP/SS, со
смотровым люком

7738112704

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (красная)

7738112622

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (черная)

7738112621

Элемент FC-O60_80, для DN125, с фартуком для плоской
крыши, высота 150мм, нерегулируемый

7738112620

Элемент FC-O60_80, для DN125, с фартуком для плоской
крыши, высота 120мм, регулируемый 0° - 15°

7738112510

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (черная)

7738112511

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (красная)

7738112513

Системы дымоудаления
Котёл Bosch Condens 2500 W

Информация для заказа C53
забор воздуха с улицы

379

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

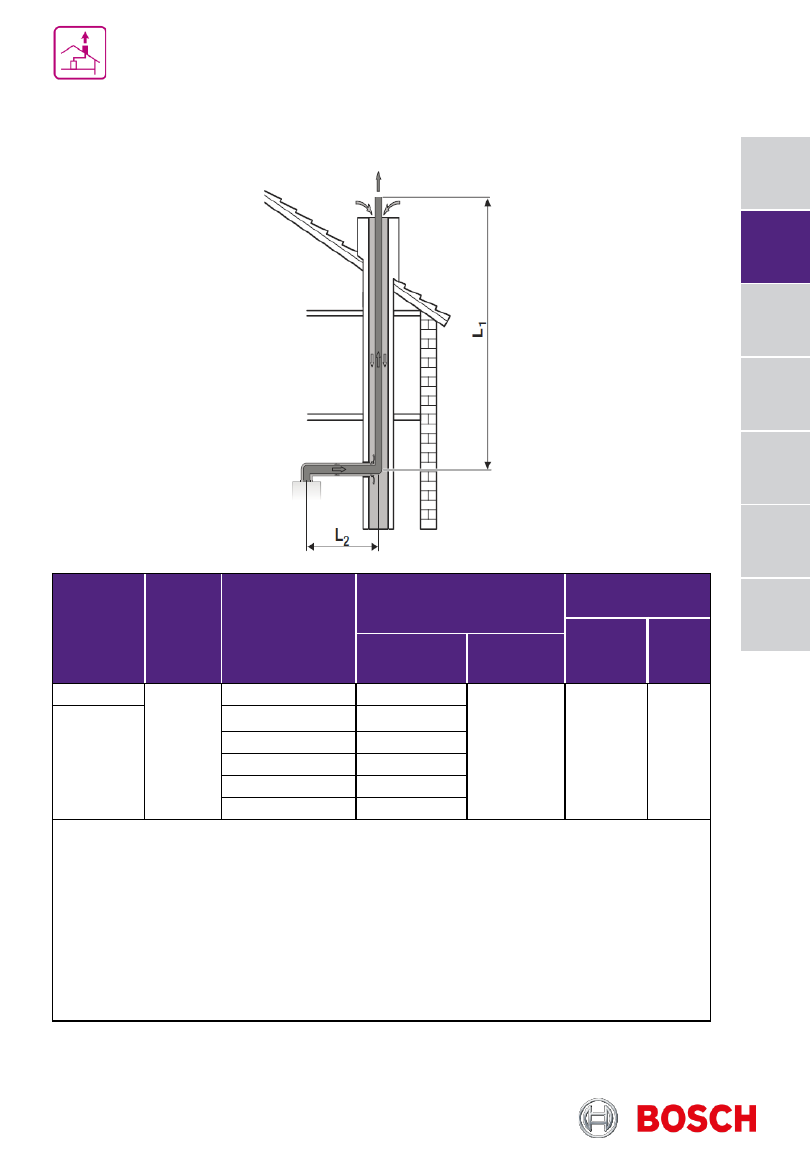

Предельные значения длины дымовой трубы C93

Системы дымоудаления
Котёл Bosch Condens 2500 W

Тип котла

Диаметр

трубы,

мм

Размер шахты,

мм

Максимально допустимая

длина дымохода, м

Эквивалентная

длина

отвод

15-45

L=L1+L2

К шахте:

80/125

В шахте:

24
28

□

120×120

□

130×130

□

≥

140×140

⃝

140

⃝

≥

150

*Каждое дополнительное колено 87

или 45

уменьшает L на эквивалентную длину.

380

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

№

Наименование

Артикул

Базовый комплект FC-Set80-C93x, DN80/125, концентрический,
без угла с ревиз., в шахте DN80 (ex GA-K)

7738113246

Дымовая труба FC-SR80, DN80, со смотровым люком

7738112669

Дымовая труба FC-S80-500, DN80, PP, 500мм

7738112650

Дымовая труба FC-S80-1000, DN80, PP, 1000мм

7738112651

Дымовая труба FC-S80-2000, DN80, PP, 2000мм

7738112652

Отвод FC-SE80-87, DN80, 87°, PP

7738112654

Отвод FC-SE80-45, DN80, 45°, PP

7738112653

Отвод FC-SE80-30, DN80, 30°, PP

7719001851 /

7738112668

Отвод FC-SE80-15, DN80, 15

, PP

7719001850 /

7738112667

Системы дымоудаления
Котёл Bosch Condens 2500 W

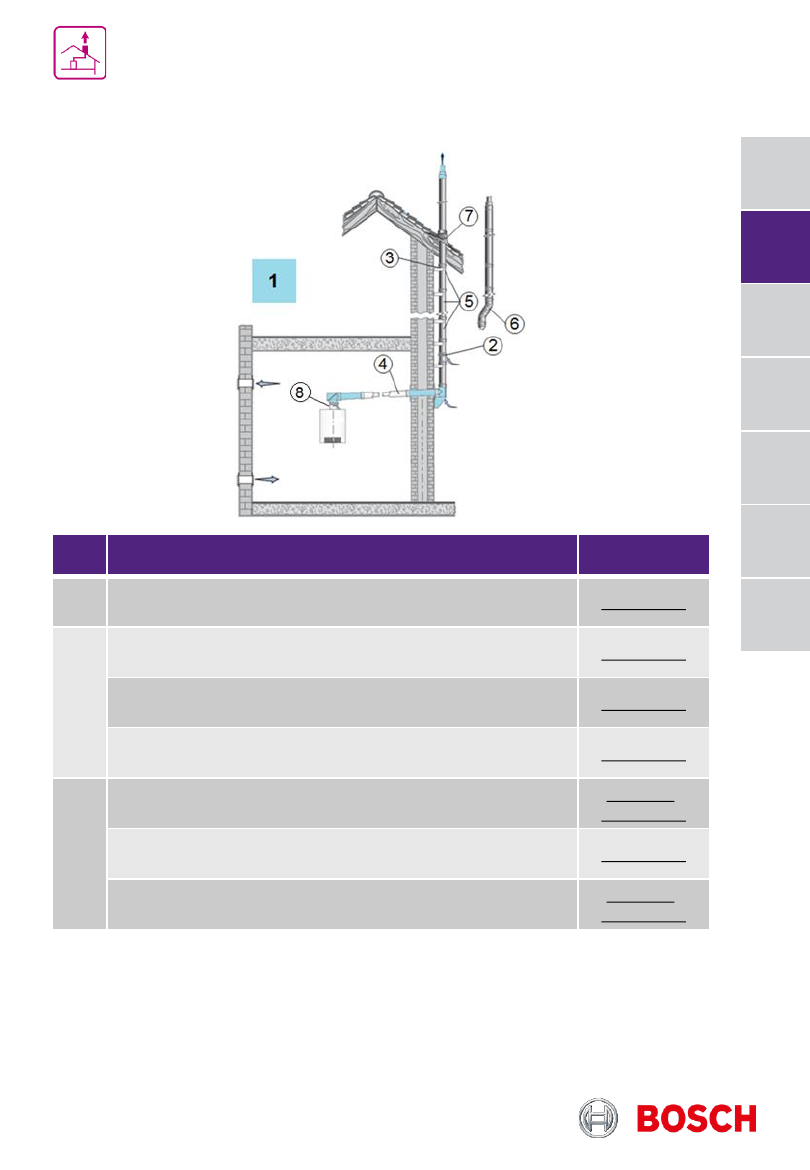

Информация для заказа C93

381

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

№

Наименование

Артикул

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

Адаптер вертикальный FC-CA80, DN80/125

7738112714

Отвод концентрический FC-CE80-87, DN80/125, 87°

7738112648

Отвод концентрический FC-CE80-45, DN80/125, 45°

7738112593

Системы дымоудаления
Котёл Bosch Condens 2500 W

Информация

для заказа C93

382

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

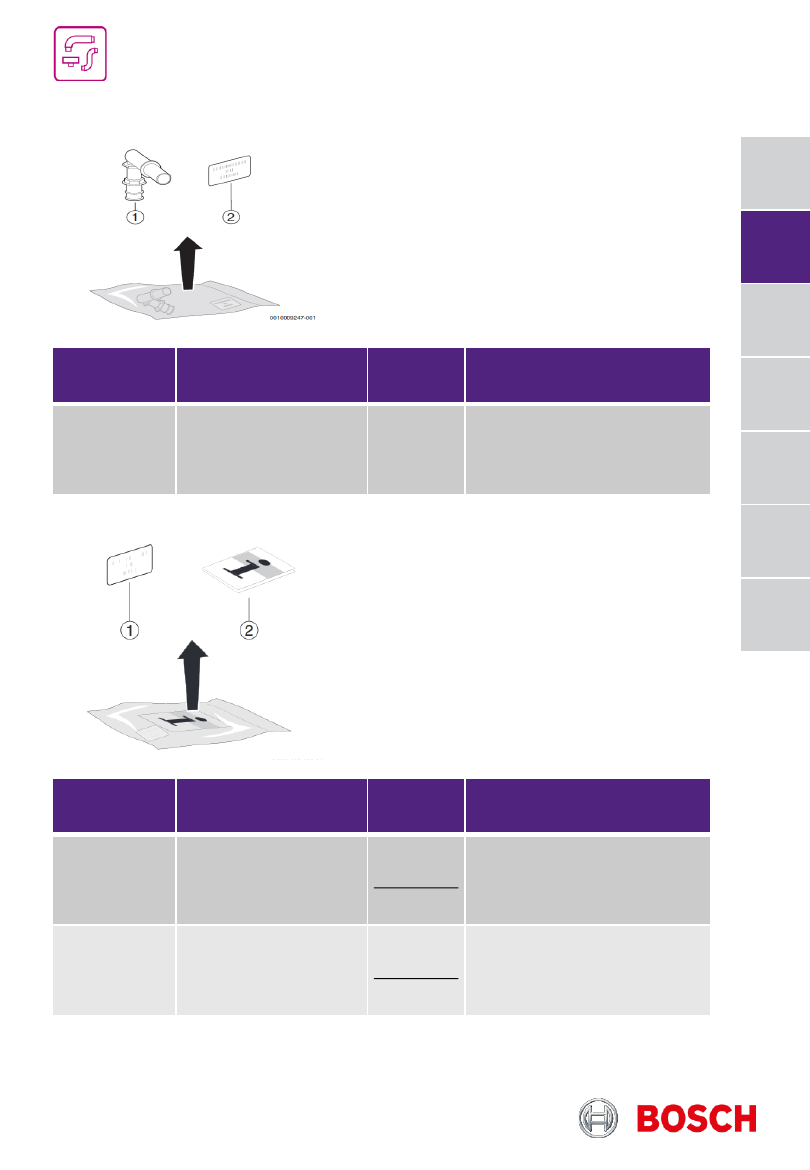

Комплектующие
Котёл Bosch Condens 2500 W

Информация для заказа

№

Наименование

Артикул

Бак-водонагреватель

выбрать нужное

Комплект перенастройки на сжиженный газ 3B/P для WBC 14-1
DE / GB062-14 H V2

7736900929

Комплект перенастройки на сжиженный газ 3P/ 3B/P для WBC
24-1 DE... / GB062-24...

7736900925

Комплект перенастройки на сжиженный газ 3P/ 3B/P для WBC
28-1 DE... / GB062-24KD...

7736900532

Нейтрализационный бокс NB 100

7719001994

Комплект для чистки теплообменника для GB172-20K/24

7719003006

Сливная воронка

7719000763

Незамерзающая жидкость Антифроген N (канистра 22,3 кг),
концентрат

A3632bx

Детектор СО

7736606214

383

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Комплектующие
Котёл Bosch Condens 2500 W

Комплекты перенастройки на сжиженный газ

Тип котла

Название комплекта

Артикул

Комплект поставки

(7736901198)

Комплект перенастройки
на сжиженный газ 3B/P
для WBC 14-1 DE / GB062-
14 H V2

7736900929

1. газовый дроссель;
2. информационная табличка

Тип котла

Название комплекта

Артикул

Комплект поставки

(7736901199)

Комплект перенастройки
на сжиженный газ 3P/
3B/P для WBC 24-1 DE... /
GB062-24…

7736900925

1. информационная табличка;
2. инструкция

28С

(7736901197)

Комплект перенастройки
на сжиженный газ 3P/
3B/P для WBC 28-1 DE... /
GB062-24KD…

7736900532

1. информационная табличка;
2. инструкция

384

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Комплектующие
Котёл Bosch Condens 2500 W

385

Каталог отопительного оборудования 2023

Bosch Каталог отопительного оборудования (2023 год) - часть 24
