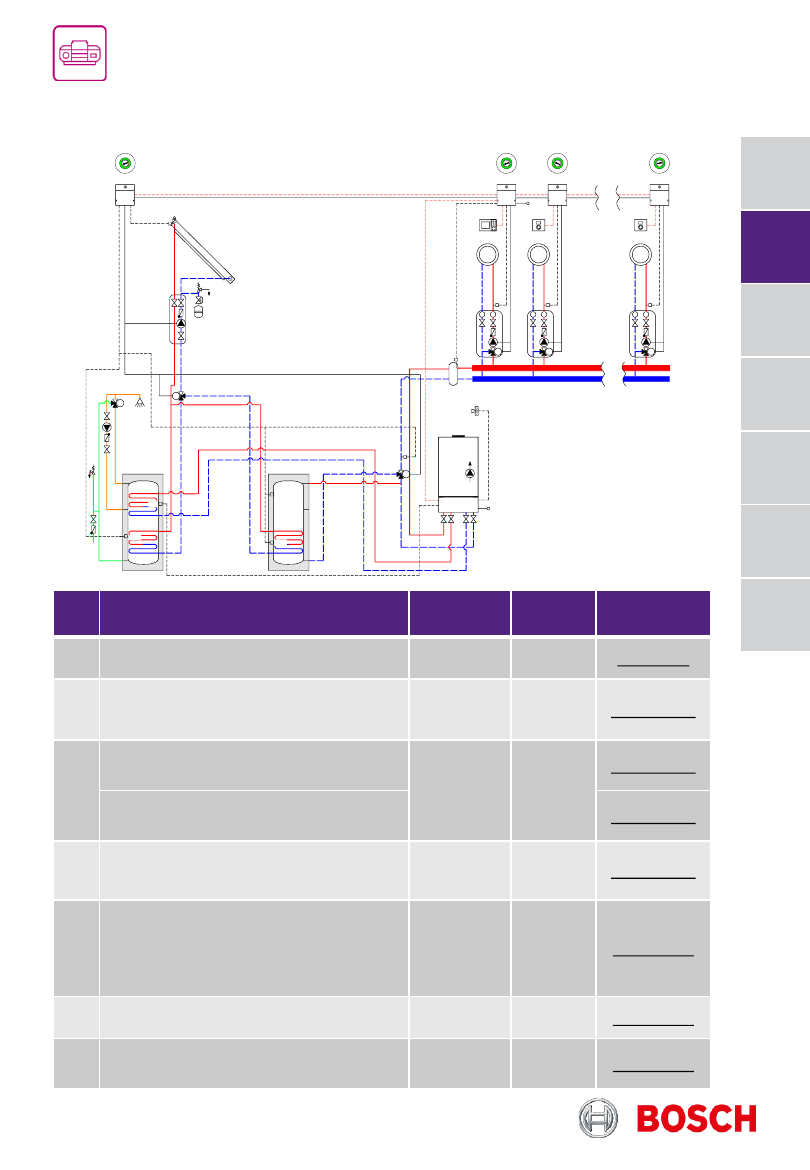

Системы управления
Котёл Bosch Condens 2500 W

Одноконтурный котёл + 8 отопительных контуров + нагрев бака-водонагревателя
от солнечного коллектора + поддержка отопления

№

Наименование

На схеме

Кол-во

Артикул

1

Котел настенный Condens 2500 W

1 шт.

хххххххххх

2

Погодный регулятор CW400
(в комплекте датчик наружной  тем-ры)

CW400

FA

1 шт.

7738111077

3

Регулятор температуры CR10 (Open
Therm) (опционально)

CR10

7 шт.

7738111012

Регулятор температуры CR100
(опционально)

7738111059

4

Модуль MM100-C
(в комплекте датчик температуры)

MM100

TC1

8 шт.

7738110139

5

Модуль MS200
(в комплекте датчики температуры:
солнечного коллектора,
бака-водонагревателя)

MS200

TS1
TS2

1 шт.

7738110125

6

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD6.0

T0

1 шт.

7735502290

7

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD 6.0 6000
12K (комплект)

FB

1 шт.

7735502289

PS1

TS5

TS3

TS2

M

VS2

VS1

M

TS4

FA

230V

TS1

MS 200

0

1

2

3 4

5 6

7
8
9
10

T

T

T

M

ОК 1

VC1

0

1

2

3 4

5 6

7
8
9
1 0

MM100

PC1

T

T

M

ОК 2

VC1

0

1

2

3 4

5 6

7
8
9
10

MM100

PC1

T

T

M

VC1

0

1

2

3 4

5 6

7
8
9
1 0

MM100

PC1

1

2

TC1

TC1

TC1

2

3

4 5 6

7

8

9

10

0

1

2

3

4 5 6

7

8

9

10

0

1

CW400

CR10

CR10

230V

2

3

4 5 6

7

8

9

10

0

1

1

T0

FB

ОК 8

8

2

3

4 5 6

7

8

9

10

0

1

HP

PS1

TS5

TS3

TS2

M

VS2

VS1

M

TS4

FA

TS1

MS 200

0

1

2

3 4

5 6

7
8
9
10

T

T

T

M

ОК 1

VC1

0

1

2

3 4

5 6

7
8
9
1 0

MM100

PC1

T

T

M

ОК 2

VC1

0

1

2

3 4

5 6

7
8
9
10

MM100

PC1

T

T

M

VC1

0

1

2

3 4

5 6

7
8
9
1 0

MM100

PC1

1

2

TC1

TC1

TC1

CW400

CR10

CR10

1

T0

FB

ОК 8

8

HP

354

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Condens 2500 W

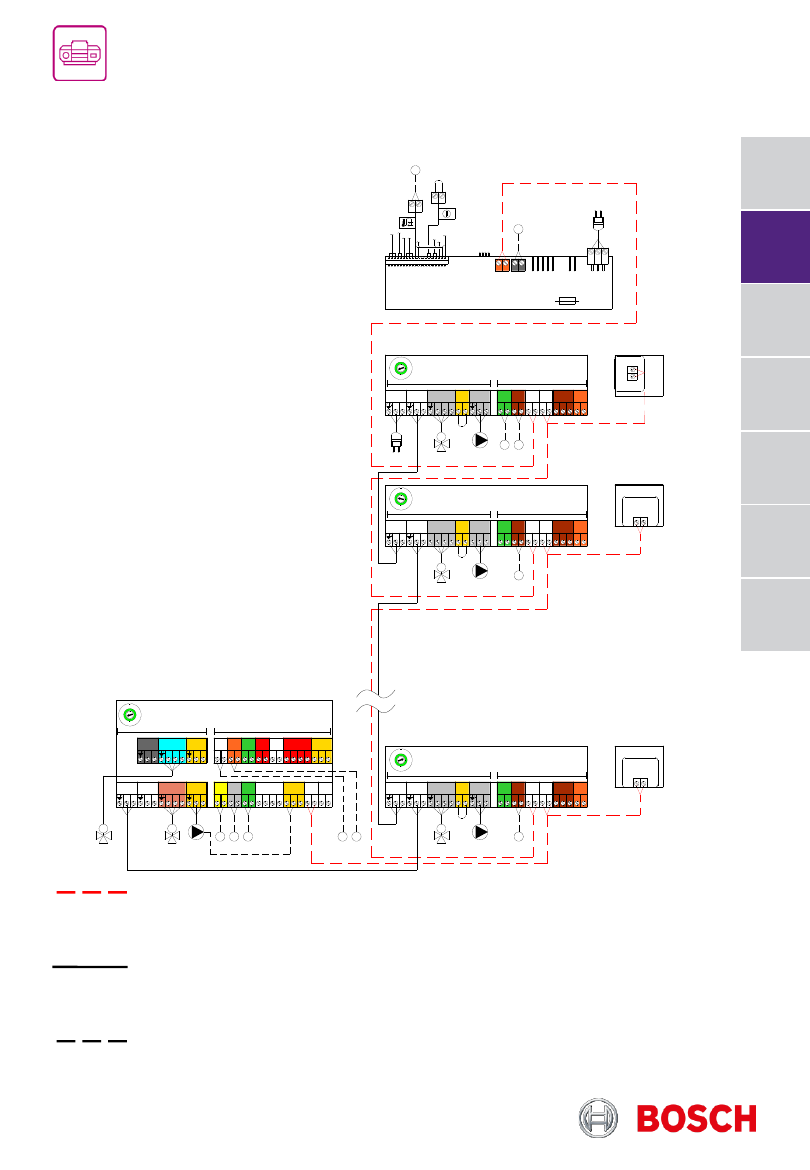

Шина EMS 2

Максимальная общая длина шинных соединений:

- 100 м с проводом сечением 2х0,50 мм

2

- 300 м с проводом сечением 2х1,50 мм

2

Подключение 230В AC
- 3х1,50 мм

2

для подключения автоматики EMS 2

- 3х1,50 мм

2

для подключения циркуляционных насосов

- 4х1,50 мм

2

для подключения приводов трехходового клапана

Подключение ≤ 24В DC
- 0,75 мм

2

...1,50 мм

2

до 20 м

- 1,50 мм

2

от 20 до 100 м

Одноконтурный котёл + 8 отопительных контуров + нагрев бака-водонагревателя
от солнечного коллектора + поддержка отопления

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

M D1

MM100 (

ОК 1)

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

M D1

VC1

PC1

TC1

T0

2

3

4 5 6

7

9

10

0

1

8

≤24V DC

230V AC (max. 5A)

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

M D1

2

3

4 5 6

7

9

10

0

1

8

BUS

MM100 (

ОК 2)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

BUS

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

B

U

S

CR10

CW400

CR10

L N PE

PUMP

FAN

1,6

А

Condens 2500 W

FA

FB

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N 74 75

N

1

2

TS1

1

2

TS2

1

2

TS3

N

1 4

N

VS2

43 44

N

PS4

1 4

1

2

TS4

1

2

TS5

1

2

TS6

1

2

TS7

1

2

TS8

6 3

MS200

PS1

PS5

VS1, PS2,

PS3

1

2

3

4

IS1

1

2

3

4

IS2

1

2

O S2

PW M/0-10V

3

1

2

3

O S1

PW M/0-10V

1

2

BUS

1

BUS

2

≤24V DC

230V AC (max. 5A)

TS1 TS2 TS3

PS1

TS4 TS5

VS1

VS2

2

3

4 5 6

7

9

10

0

1

8

2

3

4 5 6

7

9

10

0

1

8

MM100 (

ОК 8)

MM100 (

ОК 1)

VC1

PC1

TC1

T0

≤24V DC

230V AC (max. 5A)

MM100 (

ОК 2)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

CR10

CW400

CR10

Condens 2500 W

FA

FB

MS200

≤24V DC

230V AC (max. 5A)

TS1 TS2 TS3

PS1

TS4 TS5

VS1

VS2

MM100 (

ОК 8)

355

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

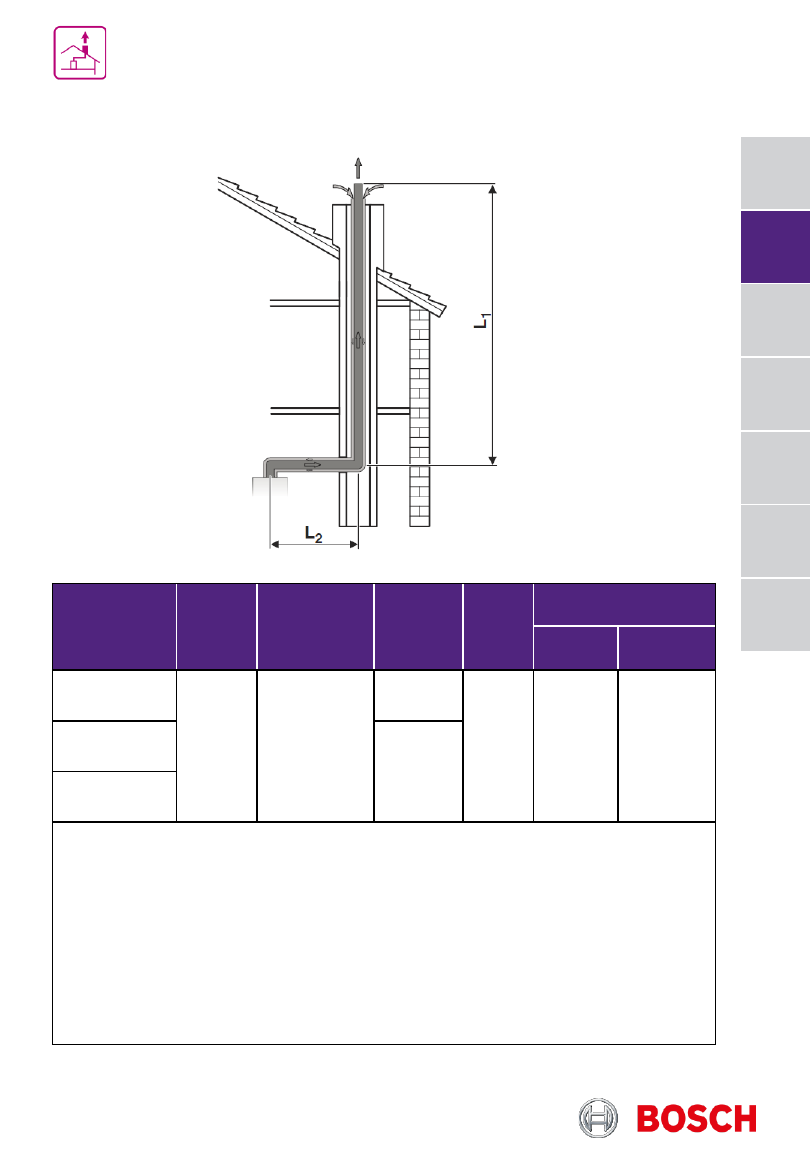

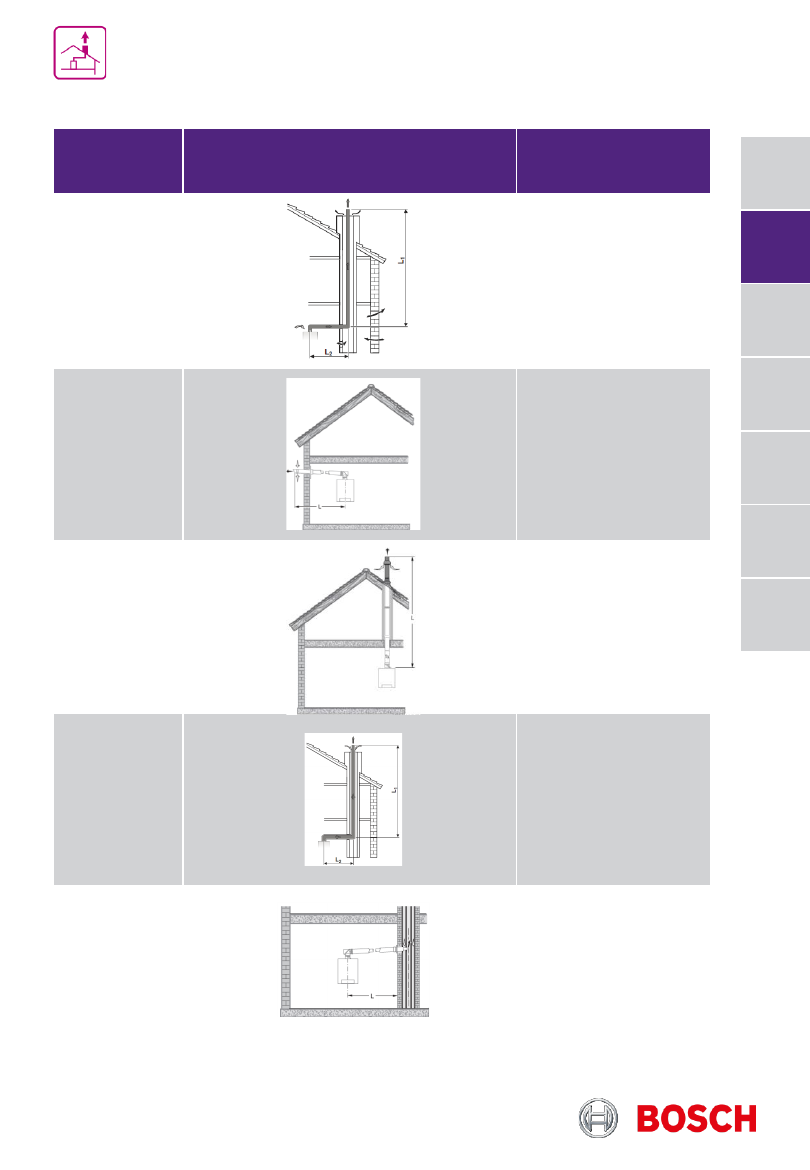

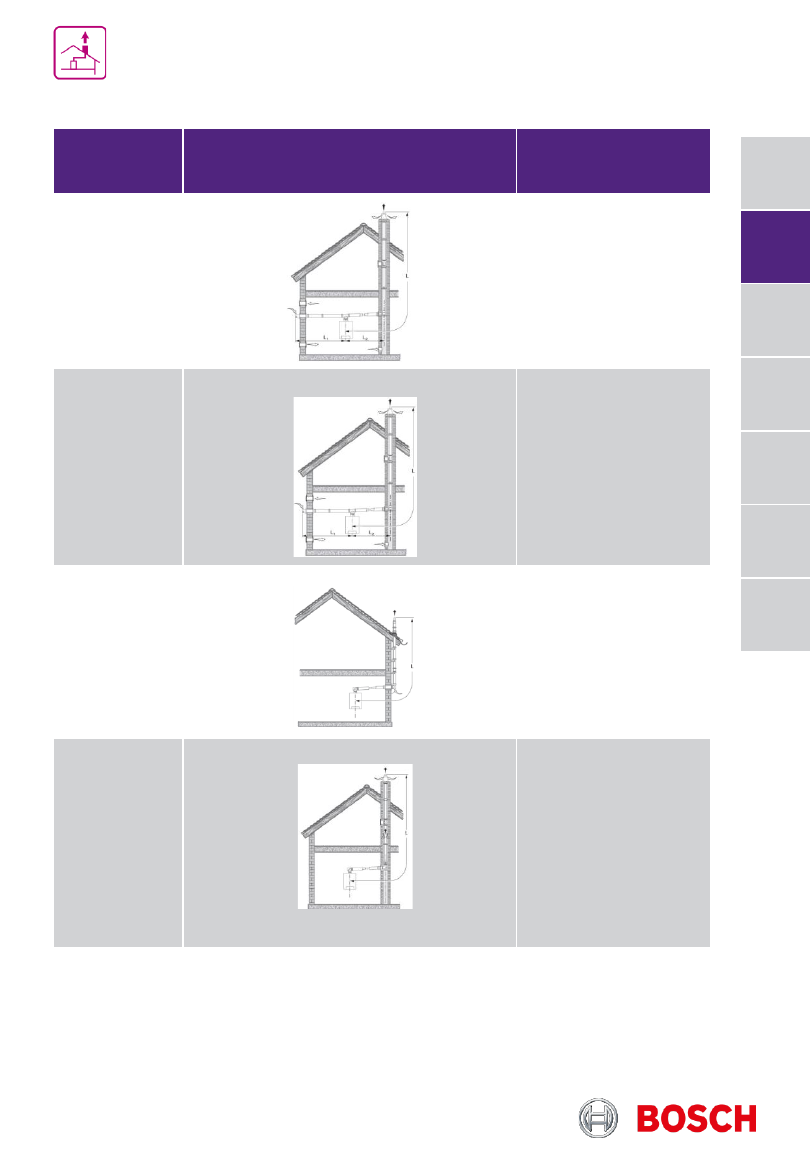

Предельные значения длины дымовой трубы В23

Системы дымоудаления
Котёл Bosch Condens 2500 W

Тип котла

Диаметр

трубы,

мм

Размер

шахты,

мм

L, м

L=L1+L2

L2, м

Эквивалентная длина

отвод

87

°

, м

отвод

15-45

°

, м

14

80

Min.:

□

120х120

⃝

140

Max.:

□

300х300

⃝

300

25

3

2*

1*

24

32

28

*Каждое дополнительное колено 87

°

или 45

°

уменьшает L на эквивалентную длину.

Колено на котле и опорное колено в шахте уже учтены в допустимой длине дымовой
трубы L, и их больше не нужно вычитать.

Отвод дымовых газов в вентилируемой шахте.

358

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

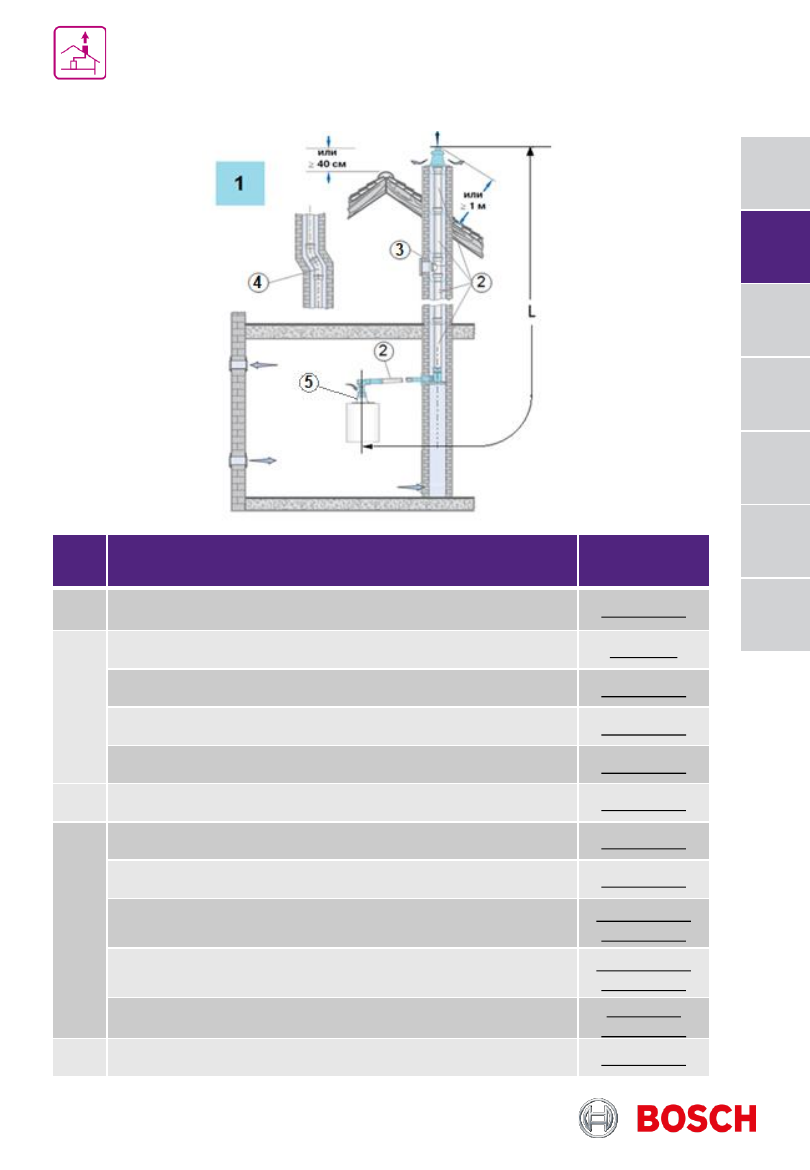

Информация для заказа В23

№

Наименование

Артикул

1

Базовый комплект FC-Set80-B53, DN80, в шахте, пластик, без рев
колена, колпак, труба с UV защитой

7738113253

2

Дымовая труба DN80х250мм, PP (2 шт.)

87092078

Дымовая труба FC-S80-500, DN80, PP, 500мм

7738112650

Дымовая труба FC-S80-1000, DN80, PP, 1000мм

7738112651

Дымовая труба FC-S80-2000, DN80, PP, 2000мм

7738112652

3

Дымовая труба FC-SR80, DN80, со смотровым люком

7738112669

4

Отвод FC-SE80-87, DN80, 87

°

, PP

7738112654

Отвод FC-SE80-45, DN80, 45

°

, PP

7738112653

Отвод FC-SE80-30, DN80, 30

°

, PP

7719001851 /

7738112668

Отвод FC-SE80-15, DN80, 15

°

, PP

7719001850 /

7738112667

Отвод FC-SER80-87, DN80, 87

°

, со смотровым люком

87094537/

7738112596

5

Адаптер вертикальный FC-CA80, DN80/125

7738112714

Системы дымоудаления
Котёл Bosch Condens 2500 W

359

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

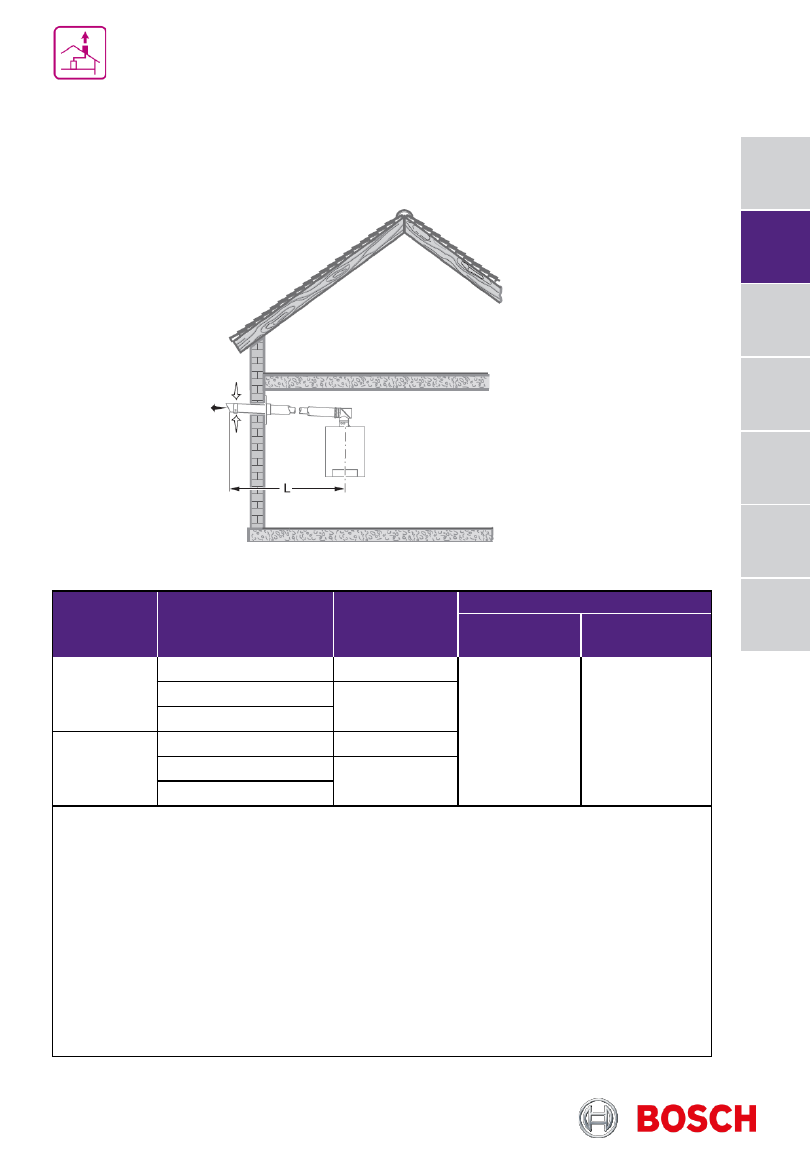

Предельные значения длины дымовой трубы C13

Системы дымоудаления
Котёл Bosch Condens 2500 W

Диаметр

трубы, мм

Тип котла

L, м

Эквивалентная длина

отвод 87°, м

отвод 15-45

°

, м

60 / 100

14

6*

2**

1**

24

4

28

80 / 125

14

4

24

15

28

*Включая 3 поворота 87° (6 поворотов 45°)

**Каждое дополнительное колено 87

°

или 45

°

уменьшает L на эквивалентную длину.

Колено на котле уже учтено в допустимой длине дымовой трубы L, и его больше не
нужно вычитать

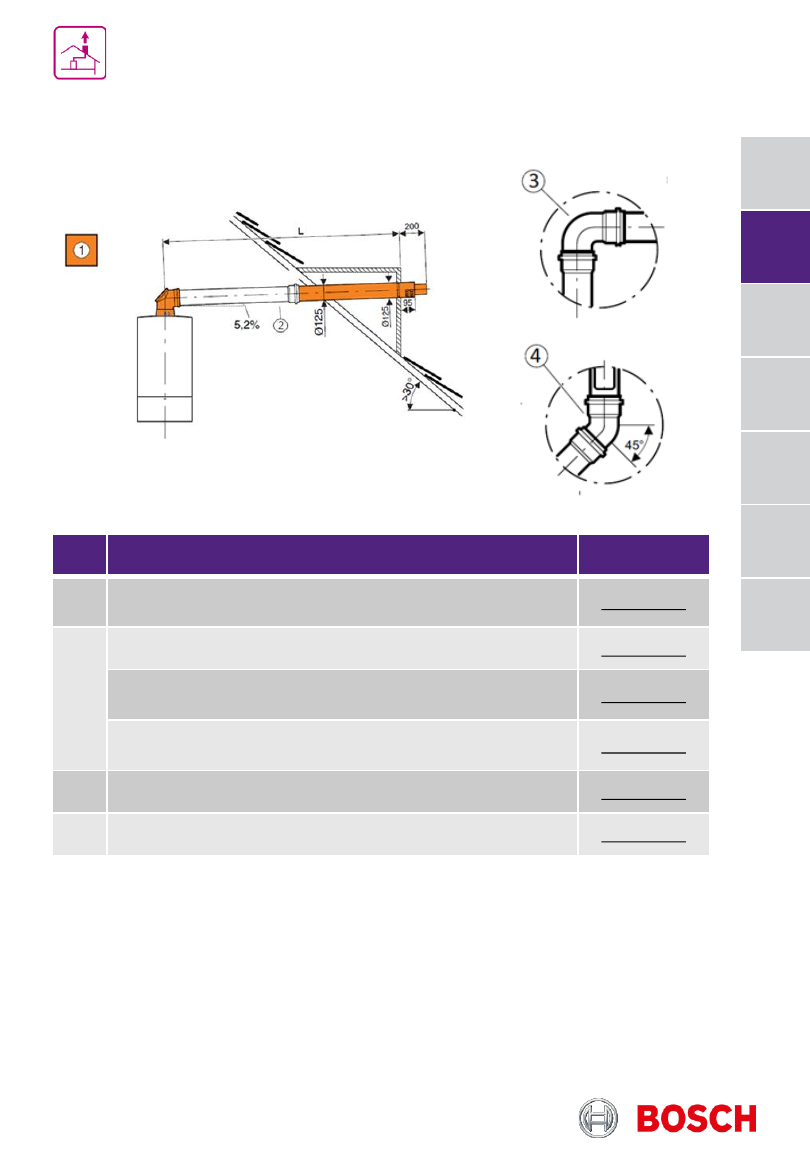

Приток воздуха / отвод дымовых газов по концентрической трубе горизонтально через
фасад. Вход воздуха и выход дымовых газов находятся вблизи друг от друга в области
одинакового давления

360

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

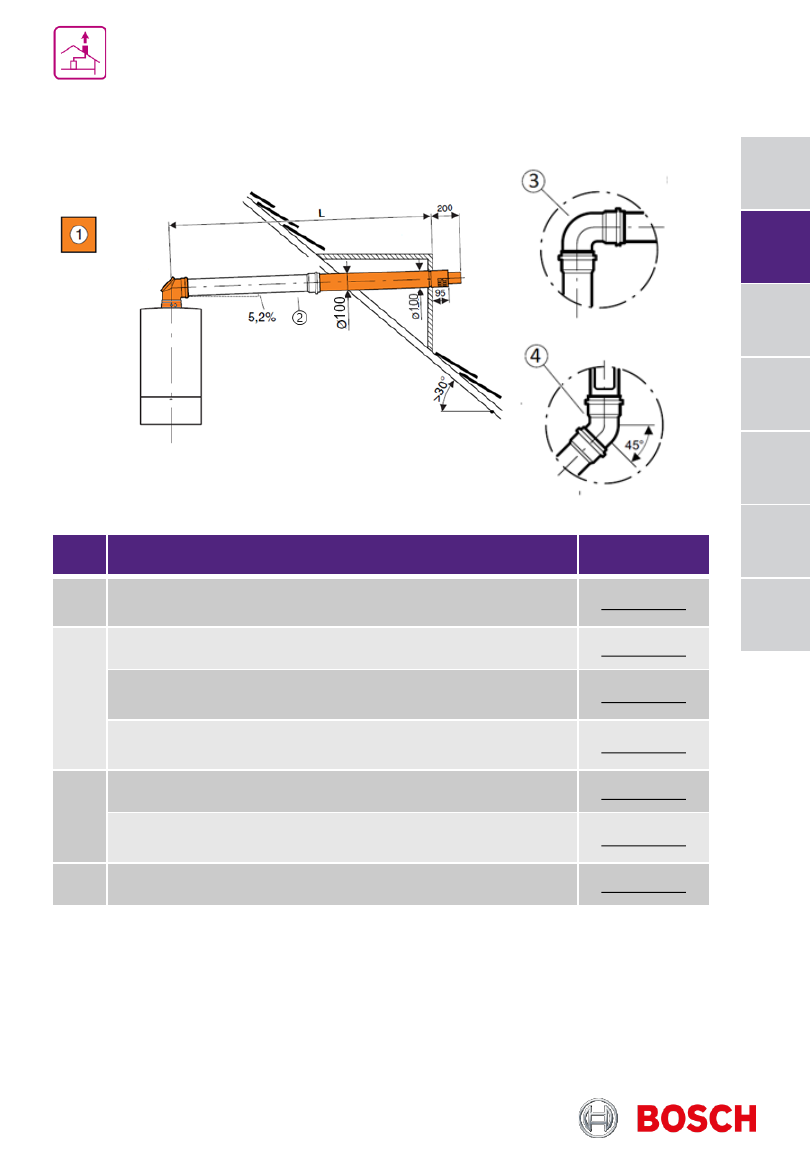

Информация для заказа C13,

∅

60/100  мм

№

Наименование

Артикул

1

Базовый комплект FC-Set60-C13x,

∅

60/100, горизонтальный,

концентрический, с адаптером

7738112498

2

Дымовая труба концентрическая FC-C60-500, DN60/100, 500мм

7738112614

Дымовая труба концентрическая FC-C60-1000, DN60/100,
1000мм

7738112615

Дымовая труба концентрическая FC-C60-2000, DN60/100,
2000мм

7738112500

3

Отвод концентрический FC-CE60-87, DN60/100, 87°

7738112616

Отвод концентрический FC-CER60-87, DN60/100, 87°, со
смотровым люком

7738112637

4

Отвод концентрический FC-CE60-45, DN60/100, 45°

7738112501

Системы дымоудаления
Котёл Bosch Condens 2500 W

361

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Информация для заказа C13,

∅

80/125  мм

№

Наименование

Артикул

1

Базовый комплект FC-Set80-C13x, DN80/125, горизонтальный,
телескопический, концентр, с адаптером

7738112577

2

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

3

Отвод концентрический FC-CE80-87, DN80/125, 87°

7738112648

4

Отвод концентрический FC-CE80-45, DN80/125, 45°

7738112593

Системы дымоудаления
Котёл Bosch Condens 2500 W

362

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

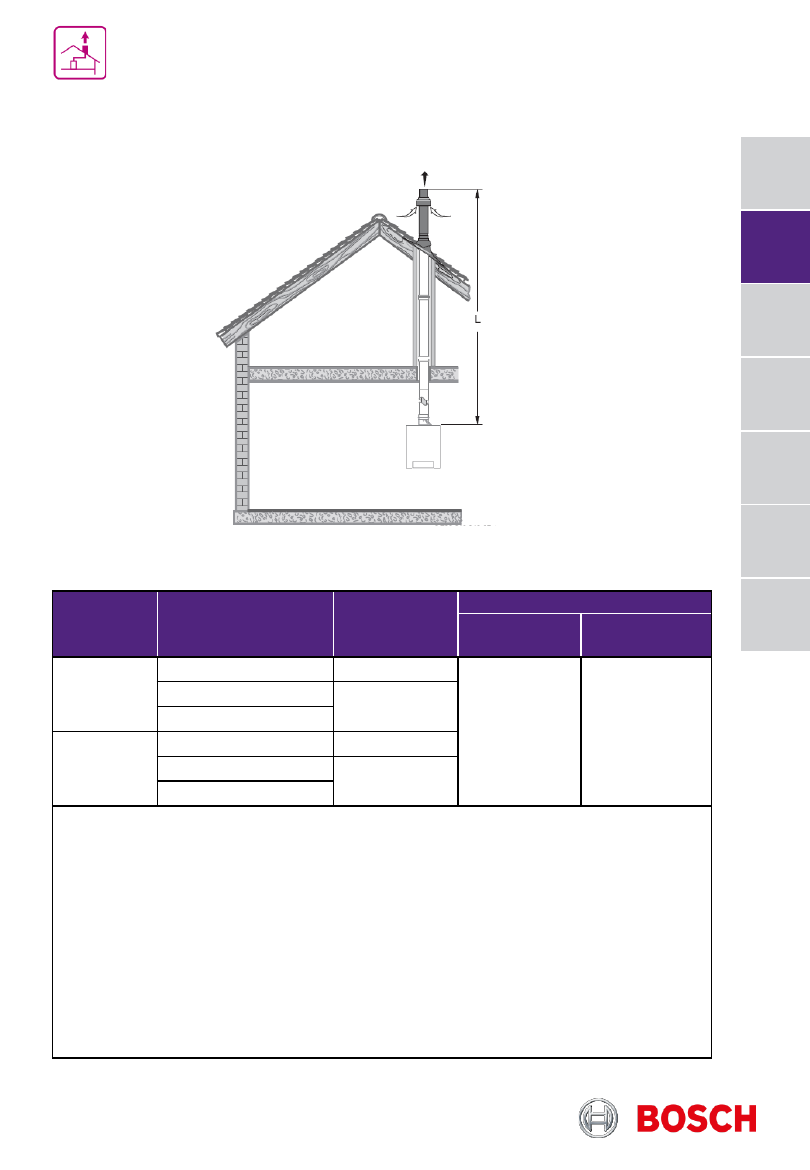

Предельные значения длины дымовой трубы C33

Системы дымоудаления
Котёл Bosch Condens 2500 W

Диаметр

трубы, мм

Тип котла

L, м

Эквивалентная длина

отвод 87°, м

отвод 15-45

°

, м

60 / 100

14

4*/10**

2***

1***

24

6

28

80 / 125

14

4*/10**

24

17

28

*Включая 3 поворота 87

°

(6 поворотов 45

°

)

**Повышение минимальной мощности до 5,8 кВт + Включая 3 поворота 87

°

(6 поворотов

45

°

)

***Каждое дополнительное колено 87

°

или 45

°

уменьшает L на эквивалентную длину.

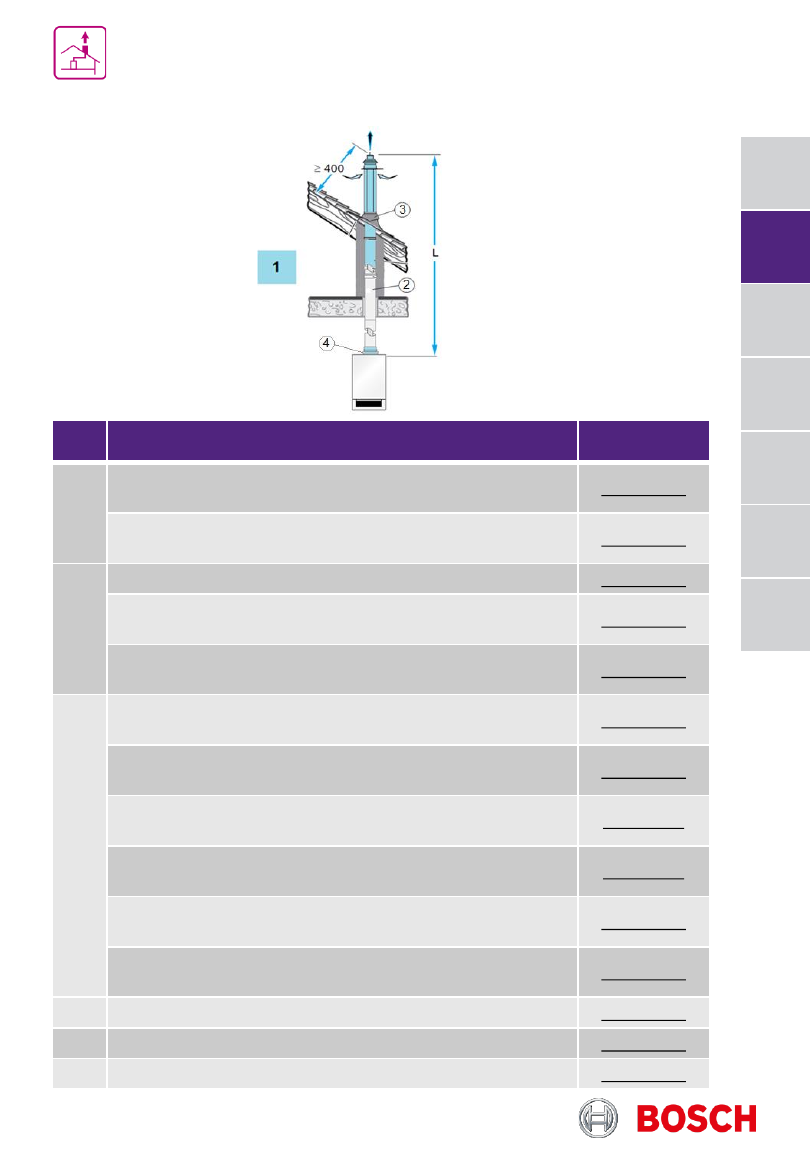

Приток воздуха / отвод дымовых газов по концентрической трубе   вертикально через
крышу. Вход воздуха и выход дымовых газов находятся вблизи друг от друга в области
одинакового давления

363

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

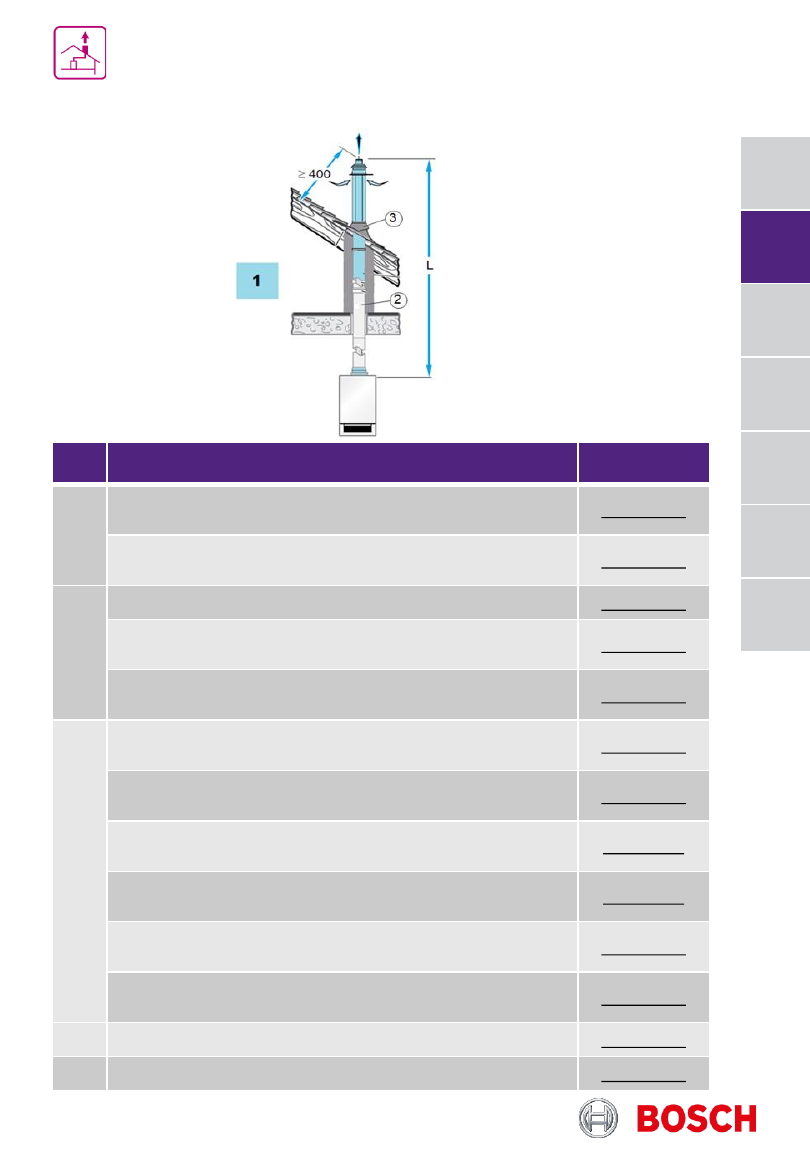

Информация для заказа C33,

∅

60/100  мм

№

Наименование

Артикул

1

Базовый комплект FC-Set60-C33x, DN60/100, вертикальный,
концентрический, черный

7738112504

Базовый комплект FC-Set60-C33x, DN60/100, вертикальный,
концентрический, красный

7738112507

2

Дымовая труба концентрическая FC-C60-500, DN60/100, 500мм

7738112614

Дымовая труба концентрическая FC-C60-1000, DN60/100,
1000мм

7738112615

Дымовая труба концентрическая FC-C60-2000, DN60/100,
2000мм

7738112500

3

Элемент FC-O60_80, для DN125, с фартуком для плоской
крыши, высота 150мм, нерегулируемый

7738112620

Элемент FC-O60_80, для DN125, с фартуком для плоской
крыши, высота 120мм, регулируемый 0° - 15°

7738112510

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (черная)

7738112511

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (красная)

7738112513

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (красная)

7738112622

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (черная)

7738112621

Отвод концентрический FC-CE60-87, DN60/100, 87°

7738112616

Отвод концентрический FC-CE60-45, DN60/100, 45°

7738112501

Системы дымоудаления
Котёл Bosch Condens 2500 W

364

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Информация для заказа C33,

∅

80/125  мм

№

Наименование

Артикул

1

Базовый комплект FC-Set80-C33x, DN80/125, вертикальный,
концентрический, черный

7738112660

Базовый комплект FC-Set80-C33x, DN80/125, вертикальный,
концентрический, красный

7738112661

2

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

3

Элемент FC-O60_80, для DN125, с фартуком для плоской
крыши, высота 150мм, нерегулируемый

7738112620

Элемент FC-O60_80, для DN125, с фартуком для плоской
крыши, высота 120мм, регулируемый 0° - 15°

7738112510

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (черная)

7738112511

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (красная)

7738112513

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (красная)

7738112622

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (черная)

7738112621

Отвод концентрический FC-CE80-87, DN80/125, 87°

7738112648

Отвод концентрический FC-CE80-45, DN80/125, 45°

7738112593

4

Адаптер вертикальный FC-CA80, DN80/125

7738112714

Системы дымоудаления
Котёл Bosch Condens 2500 W

365

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

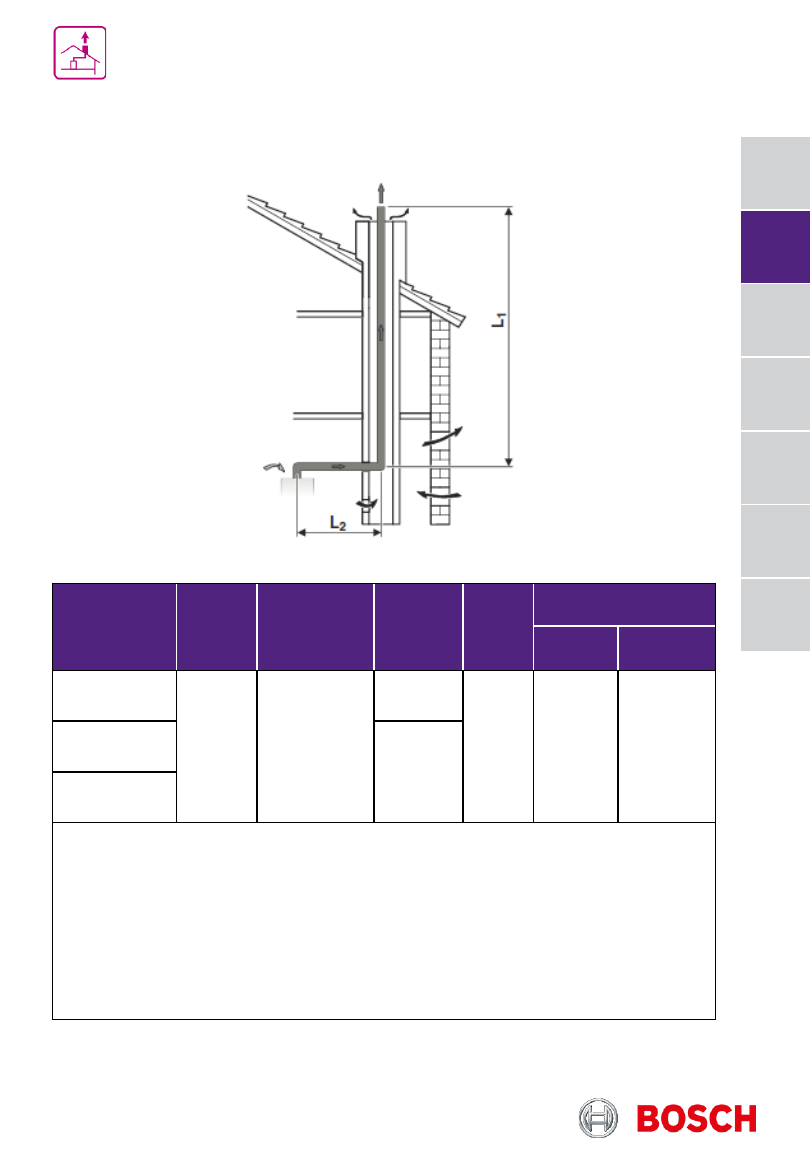

Предельные значения длины дымовой трубы C33 (в шахте)

Системы дымоудаления
Котёл Bosch Condens 2500 W

Тип котла

Диаметр

трубы,

мм

Размер

шахты,

мм

L, м

L=L1+L2

L2, м

Эквивалентная длина

отвод

87

°

, м

отвод

15-45

°

, м

14

80/125

Min.:

□

180х180

⃝

200

Max.:

□

300х300

⃝

380

4/10**

3

2*

1*

24

15

28

*Каждое дополнительное колено 87

°

или 45

°

уменьшает L на эквивалентную длину.

Колено на котле и опорное колено в шахте уже учтены в допустимой длине дымовой трубы
L, и их больше не нужно вычитать.

**Повышение минимальной мощности до 5,8 кВт

Приток воздуха / отвод дымовых газов по концентрической трубе   в шахте. Вход воздуха
и выход дымовых газов находятся вблизи друг от друга в области одинакового давления.

366

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

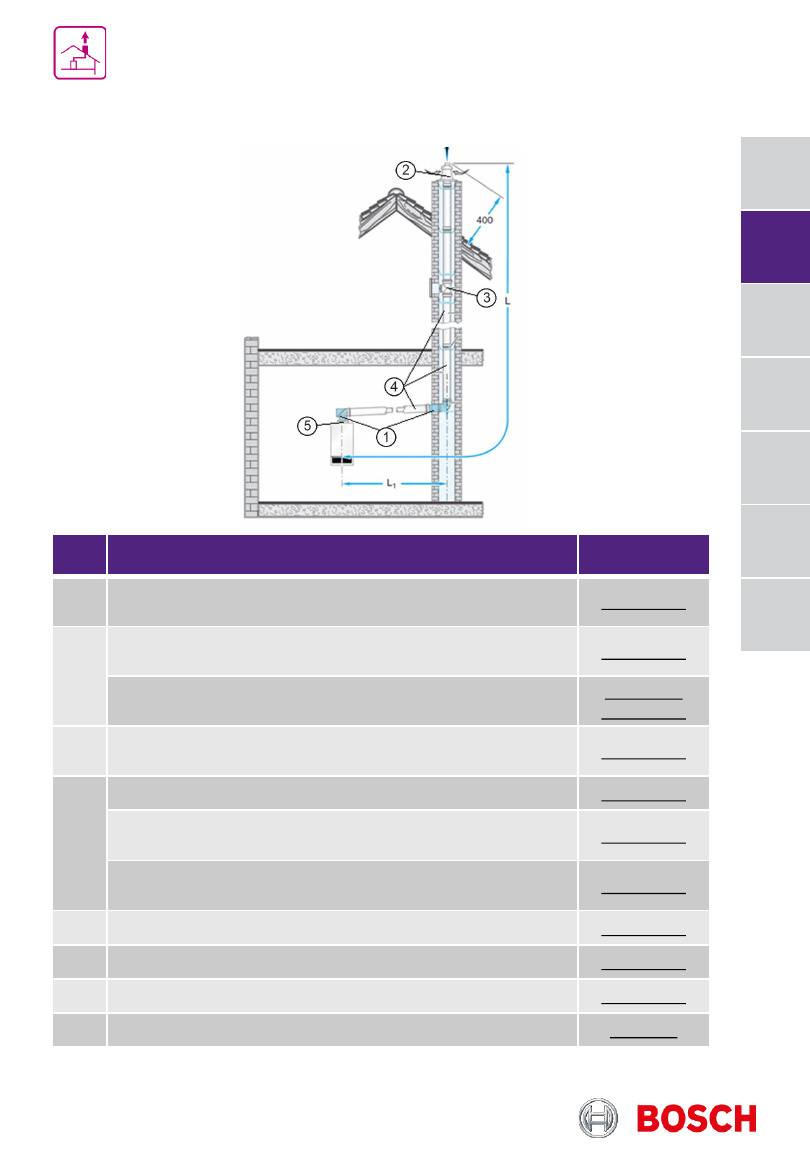

Информация для заказа C33 (в шахте)

№

Наименование

Артикул

1

Базовый комплект FC-Set80-C33x, DN80/125, концентрический,
без угла с ревизей

7738113251

2

Комплект оголовка шахты FC-O80, DN80, высота 200мм, трубы
500мм, PP (ex GA, DO-S)

7738112719

Комплект оголовка шахты FC-O80, DN80, высота 200мм, трубы
500мм, нерж сталь (ex GA, DO-S)

87094920 /

7738112720

3

Дымовая труба концентрическая FC-CR80, DN80/125, со
смотровым люком

7738112666

4

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

5

Адаптер вертикальный FC-CA80, DN80/125

7738112714

Отвод концентрический FC-CE80-45, DN80/125, 45

°

7738112593

Отвод концентрический FC-CE80-87, DN80/125, 87

°

7738112648

Монтажное приспособление-хомут для труб DN125

87090832

Системы дымоудаления
Котёл Bosch Condens 2500 W

367

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

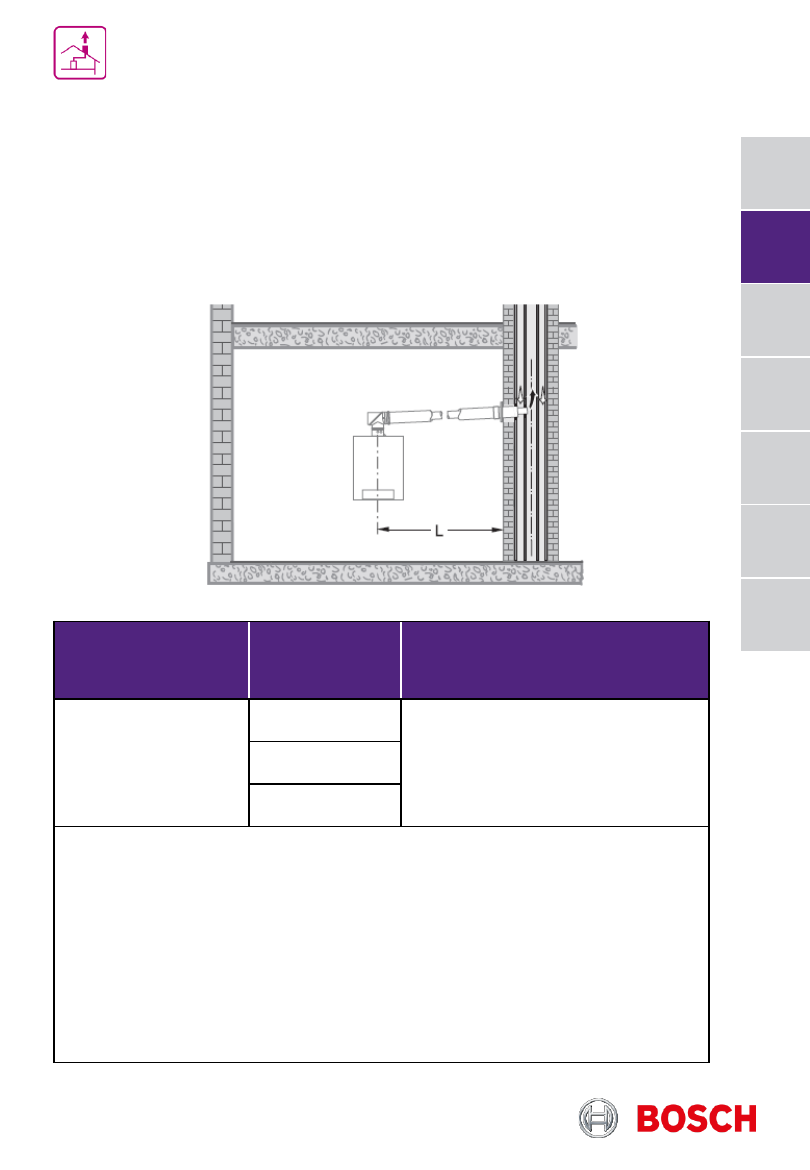

Предельные значения длины дымовой трубы C43

Максимальная длина отвода дымовых газов в шахте рассчитывается специалистами
изготовителя LAS с учётом конфигурации системы!

Системы дымоудаления
Котёл Bosch Condens 2500 W

Шахта, мм

Тип котла

L, м

Шахта LAS

14

0,6-3м для 1-2 колен
0,6-1,4м для 3 колен

24

28

Расчет сечения дымовой трубы проводят специалисты изготовителя!

Необходимые для расчёта характеристики дымовых газов приведены в техническом
паспорте котла.

Приток воздуха / отвод дымовых газов в раздельных шахтах с подсоединением
нескольких котлов к дымовой трубе (LAS). Выход дымовых газов и вход воздуха для
горения в области одинакового давления. Только  горизонтальный участок

368

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

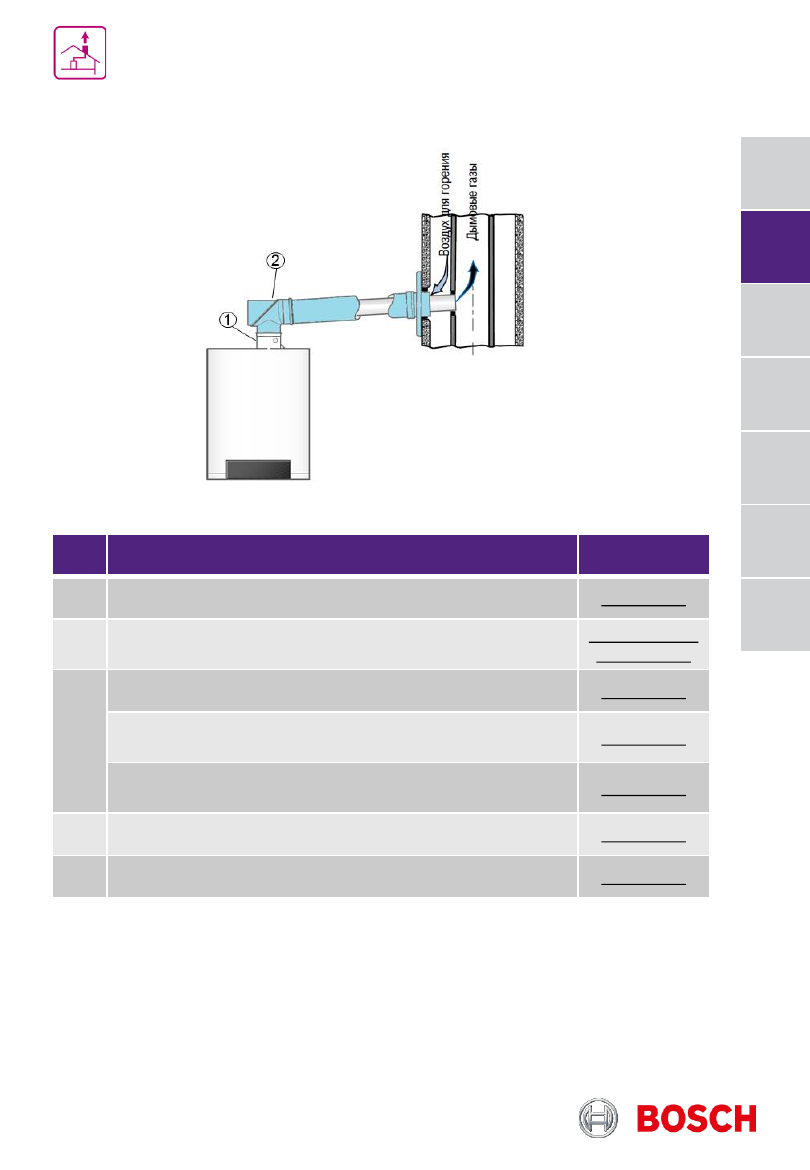

Информация для заказа C43

№

Наименование

Артикул

1

Адаптер вертикальный FC-CA80, DN80/125

7738112714

2

Базовый комплект FC-Set80, система C(14)3x, DN80/125,
концентрический

7719002770NM

/ 7738112581

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

Отвод концентрический FC-CE80-87, DN80/125, 87°

7738112648

Отвод концентрический FC-CE80-45, DN80/125, 45°

7738112593

Системы дымоудаления
Котёл Bosch Condens 2500 W

369

Каталог отопительного оборудования 2023















содержание      ..     21      22      23      24     ..
