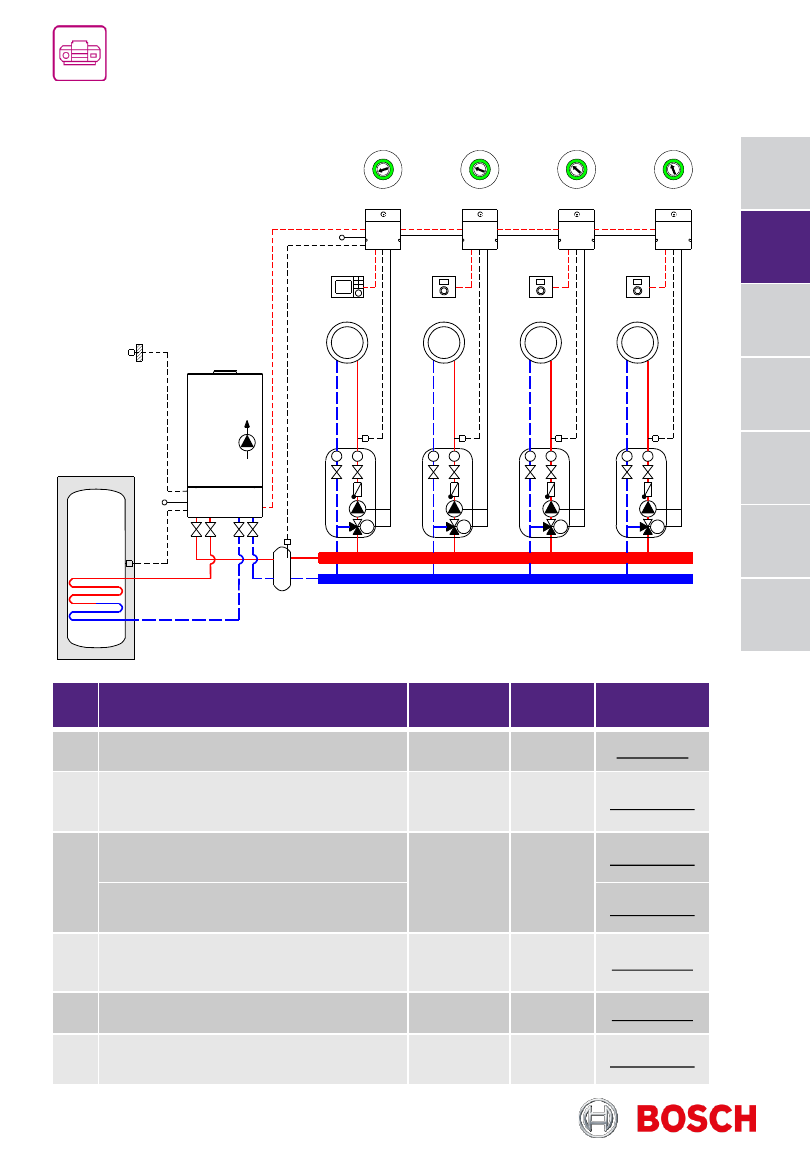

Системы управления

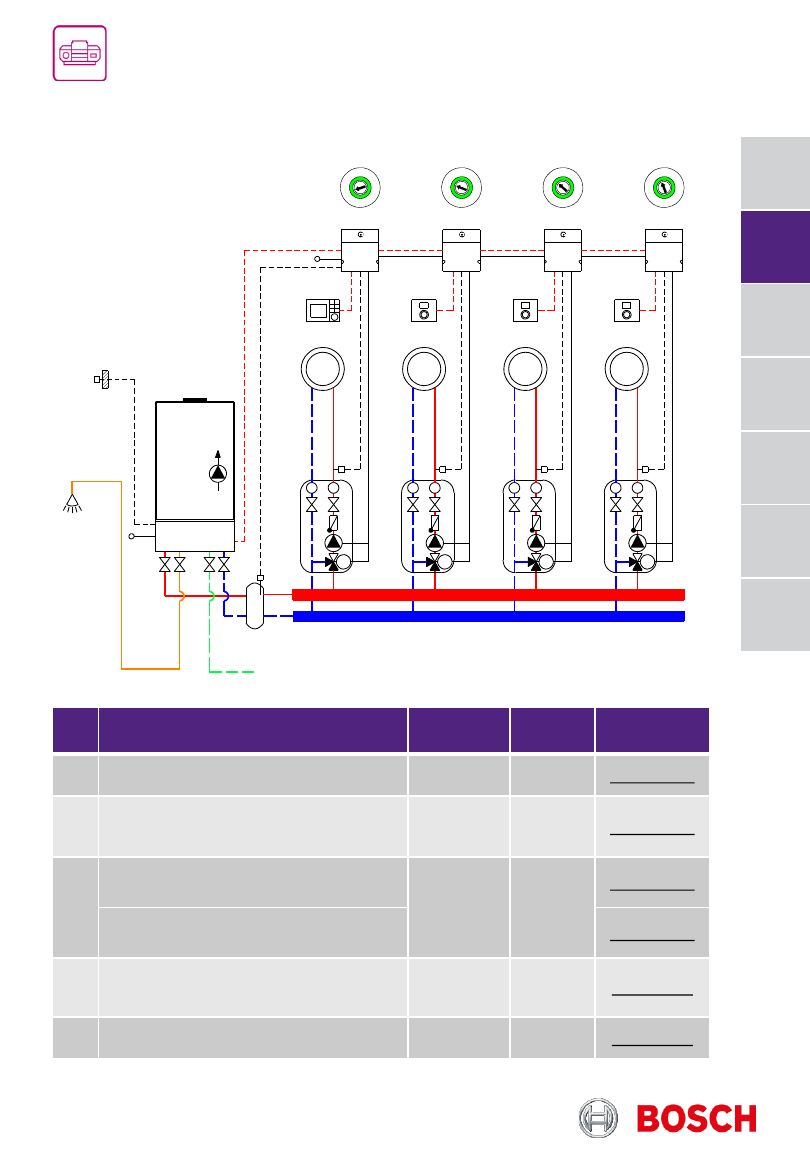

Котёл Bosch Condens 2500 W

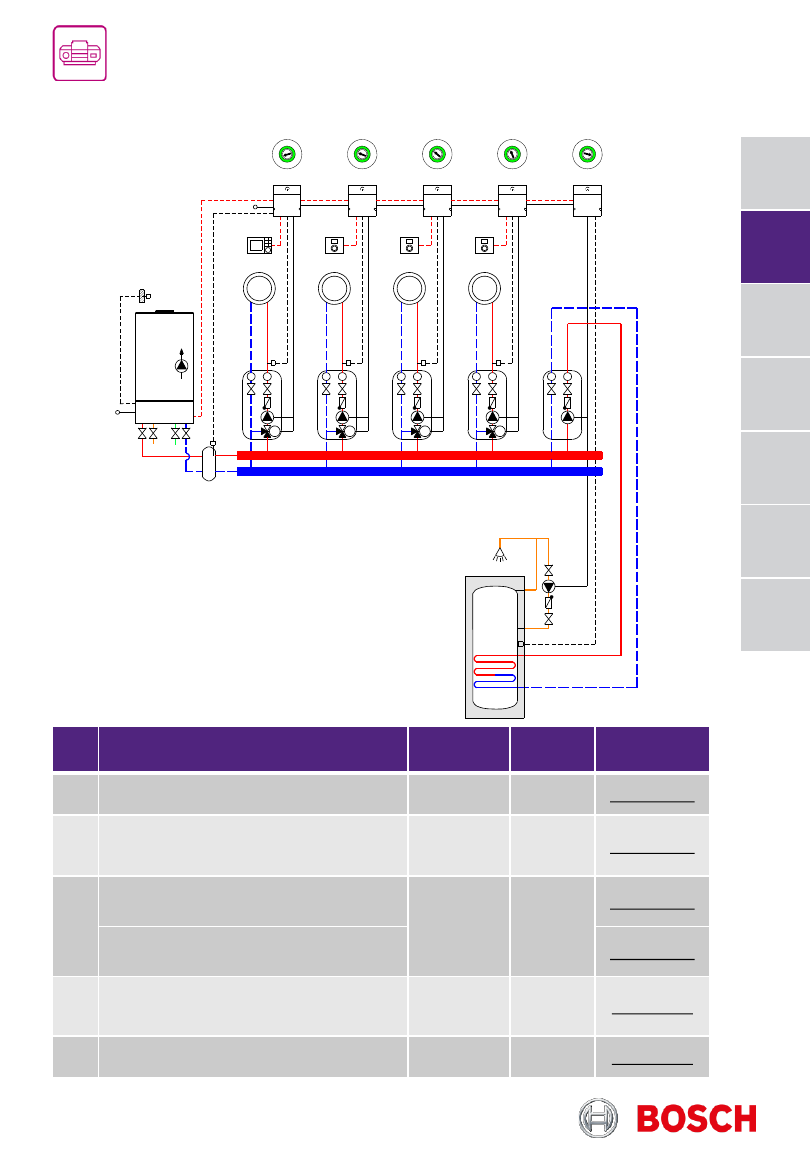

Одноконтурный котёл + 4 отопительных контура + бак-водонагреватель

№

Наименование

На схеме

Кол-во

Артикул

1

Котел настенный Condens 2500 W

1 шт.

хххххххххх

2

Погодный регулятор CW400
(в комплекте датчик наружной  тем-ры)

CW400

FA

1 шт.

7738111077

3

Регулятор температуры CR10 (Open
Therm) (опционально)

CR10

3 шт.

7738111012

Регулятор температуры CR100
(опционально)

7738111059

4

Модуль MM100-C
(в комплекте датчик температуры)

MM100

TC1

4 шт.

7738110139

5

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD6.0

T0

1 шт.

7735502290

6

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD 6.0 6000
12K (комплект)

FB

1 шт.

7735502289

T0

T

T

M

ОК 1

VC1

0

1

2

3 4

5 6

7

8
9

1 0

MM100

PC1

T

T

M

ОК 2

VC1

0

1

2

3 4

5 6

7
8
9
10

MM100

PC1

T

T

M

ОК 3

VC1

0

1

2

3 4

5 6

7

8
9

10

MM100

PC1

T

T

M

ОК 4

VC1

0

1

2

3 4

5 6

7

8
9

1 0

MM100

PC1

1

2

3

4

TC1

TC1

TC1

TC1

230V

FA

FB

230V

HP

2

3

4 5 6

7

8

9

10

0

1

2

3

4 5 6

7

8

9

10

0

1

2

3

4 5 6

7

8

9

10

0

1

2

3

4

5 6

7

8

9

10

0

1

CW400

CR10

CR10

CR10

T0

T

T

M

ОК 1

VC1

0

1

2

3 4

5 6

7

8
9

1 0

MM100

PC1

T

T

M

ОК 2

VC1

0

1

2

3 4

5 6

7
8
9
10

MM100

PC1

T

T

M

ОК 3

VC1

0

1

2

3 4

5 6

7

8
9

10

MM100

PC1

T

T

M

ОК 4

VC1

0

1

2

3 4

5 6

7

8
9

1 0

MM100

PC1

1

2

3

4

TC1

TC1

TC1

TC1

FA

FB

HP

CW400

CR10

CR10

CR10

338

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления

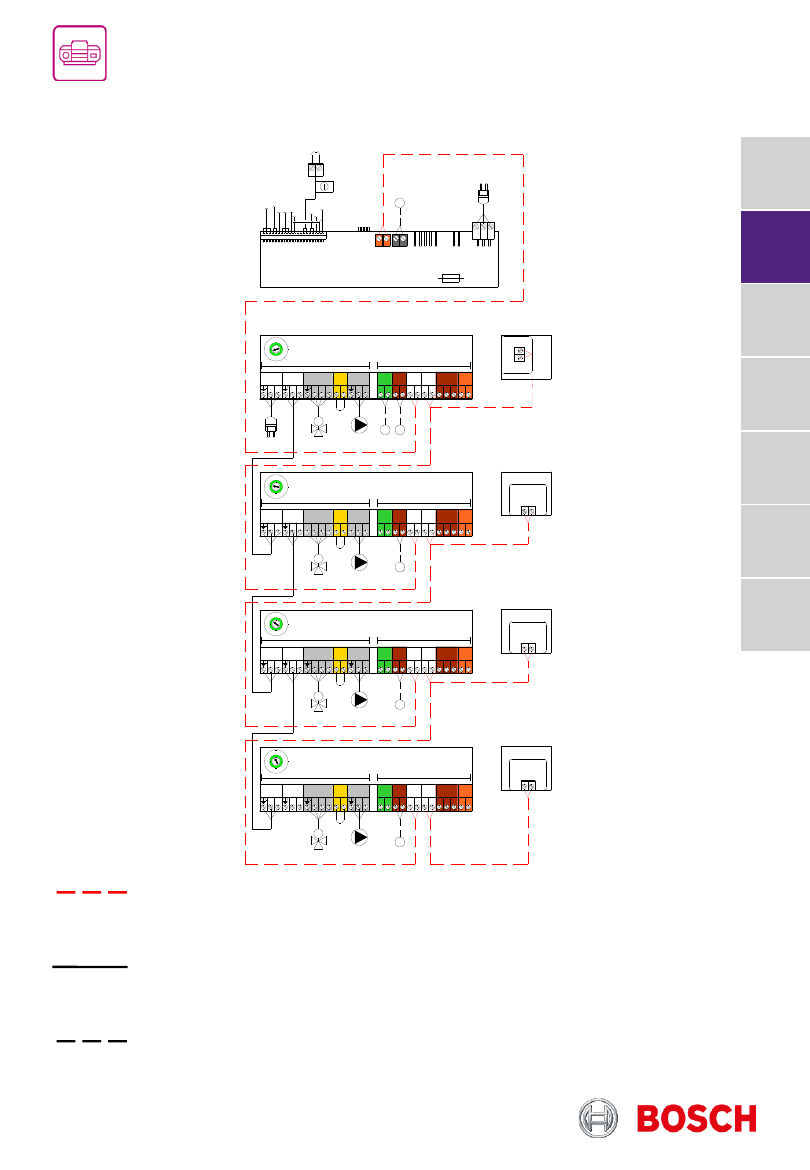

Котёл Bosch Condens 2500 W

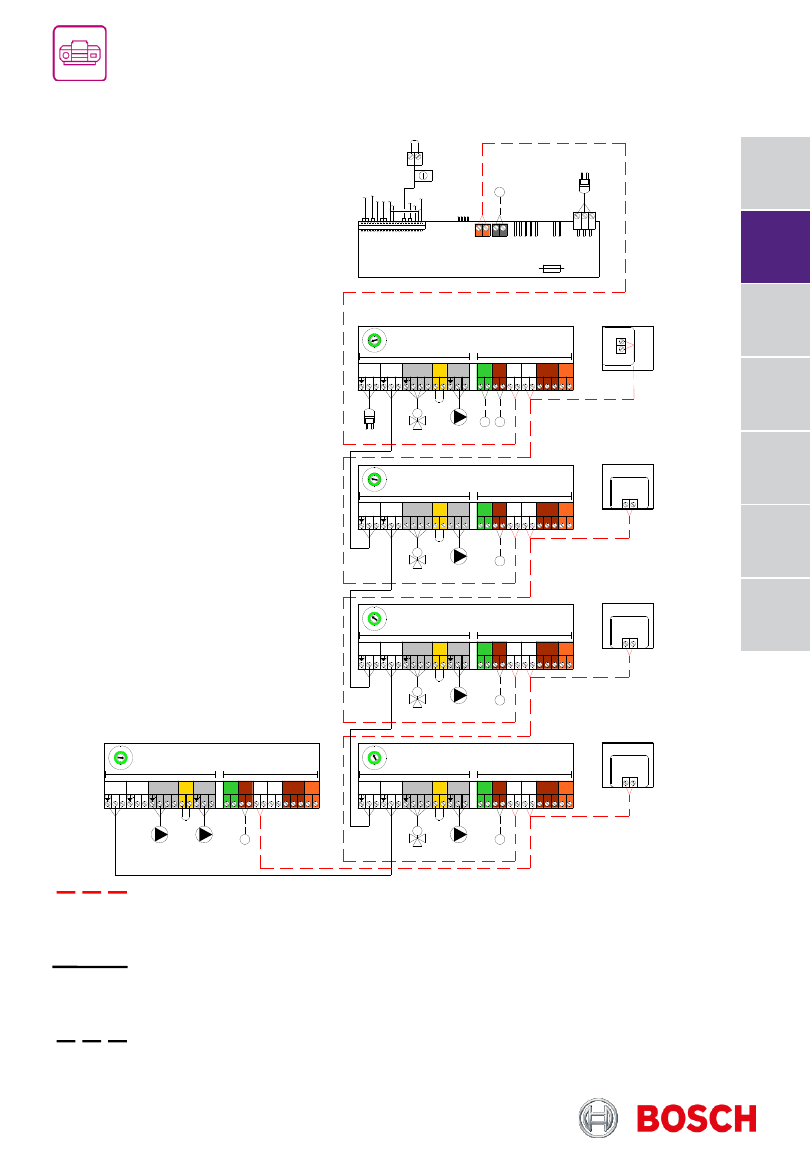

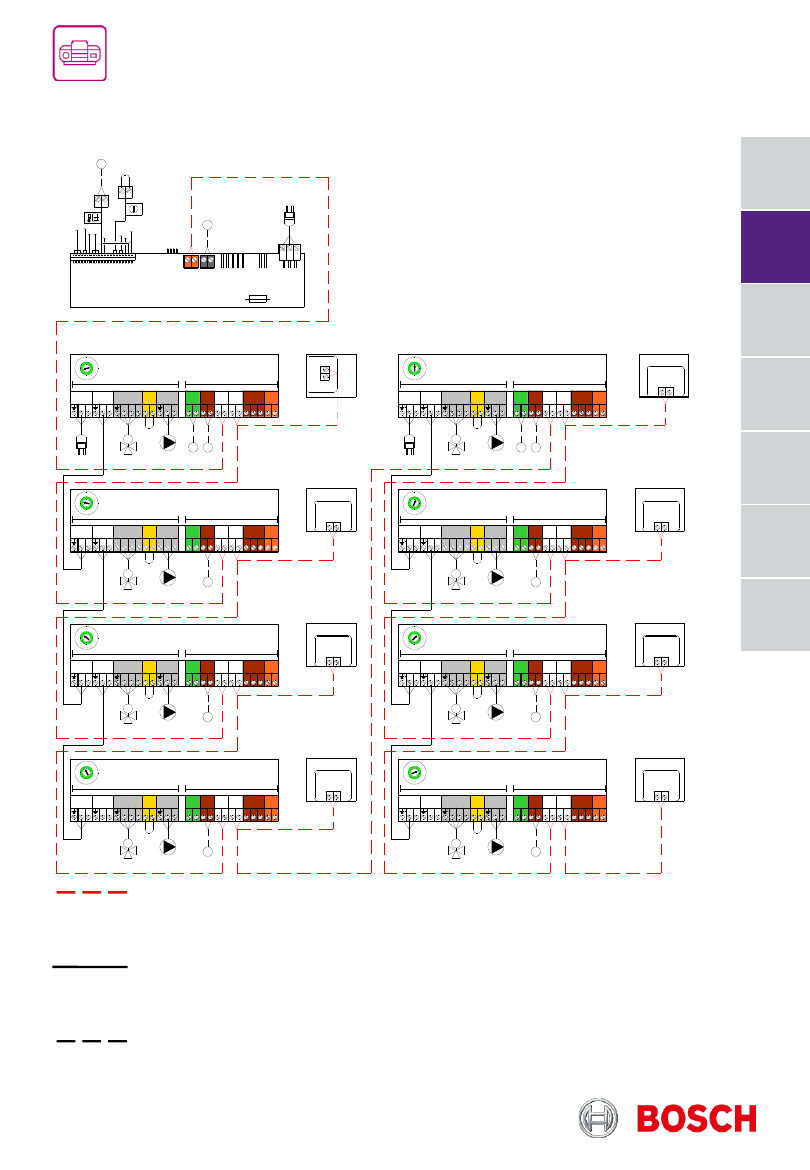

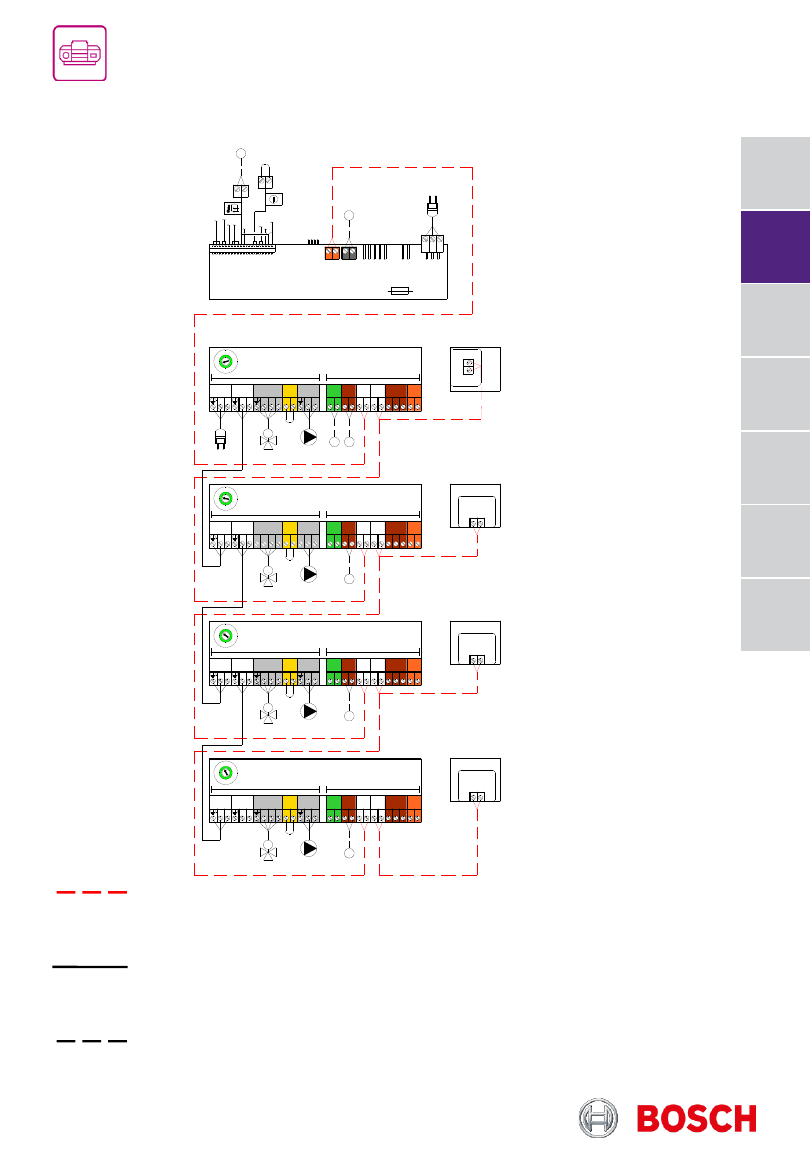

Шина EMS 2

Максимальная общая длина шинных соединений:

- 100 м с проводом сечением 2х0,50 мм

2

- 300 м с проводом сечением 2х1,50 мм

2

Подключение 230В AC
- 3х1,50 мм

2

для подключения автоматики EMS 2

- 3х1,50 мм

2

для подключения циркуляционных насосов

- 4х1,50 мм

2

для подключения приводов трехходового клапана

Подключение ≤ 24В DC
- 0,75 мм

2

...1,50 мм

2

до 20 м

- 1,50 мм

2

от 20 до 100 м

Одноконтурный котёл + 4 отопительных контура + бак-водонагреватель

MM100 (

ОК 1)

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

VC1

PC1

TC1

T0

2

3

4 5 6

7

9

10

0

1

8

≤24V DC

230V AC (max. 5A)

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

2

3

4 5 6

7

9

10

0

1

8

BUS

MM100 (

ОК 2)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

2

3

4 5 6

7

9

10

0

1

8

BUS

MM100 (

ОК 3)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

2

3

4

5 6

7

9

10

0

1

8

MM100 (

ОК 4)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

BUS

B

U

S

CR10

CW400

CR10

CR10

L N PE

PUMP

FAN

1,6

А

Condens 2500 W

FB

FA

MM100 (

ОК 1)

VC1

PC1

TC1

T0

≤24V DC

230V AC (max. 5A)

MM100 (

ОК 2)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

MM100 (

ОК 3)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

MM100 (

ОК 4)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

CR10

CW400

CR10

CR10

Condens 2500 W

FB

FA

339

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Condens 2500 W

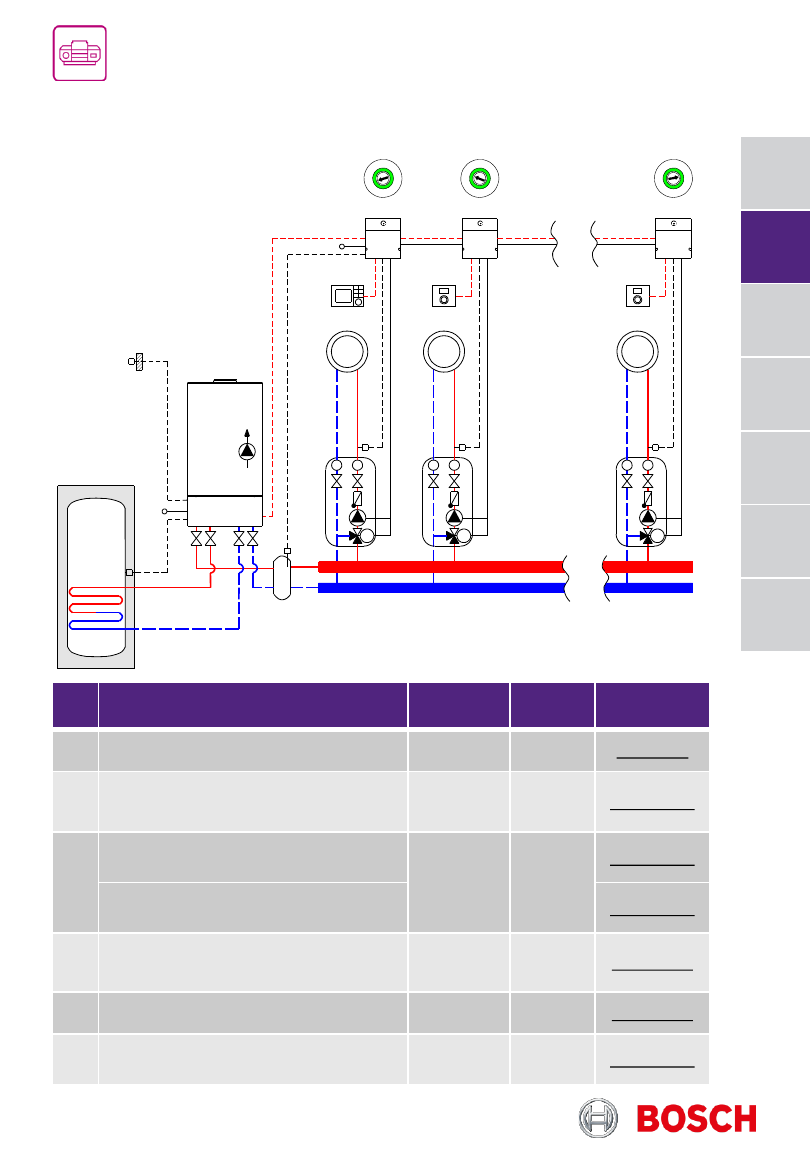

Двухконтурный котёл + 4 отопительных контура

340

№

Наименование

На схеме

Кол-во

Артикул

1

Котел настенный газовый WBC 28-1 DC

1 шт.

7736901197

2

Погодный регулятор CW400
(в комплекте датчик наружной  тем-ры)

CW400

FA

1 шт.

7738111077

3

Регулятор температуры CR10 (Open
Therm) (опционально)

CR10

3 шт.

7738111012

Регулятор температуры CR100
(опционально)

7738111059

4

Модуль MM100-C
(в комплекте датчик температуры)

MM100

TC1

4 шт.

7738110139

5

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD6.0

T0

1 шт.

7735502290

T0

T

T

M

ОК 1

VC1

0

1

2

3

4 5 6

7

8
9

1 0

MM100

PC1

T

T

M

ОК 2

VC1

0

1

2

3

4 5 6

7

8
9

1 0

MM100

PC1

T

T

M

ОК 3

VC1

0

1

2

3

4 5 6

7
8
9
10

MM100

PC1

T

T

M

ОК 4

VC1

0

1

2

3

4 5 6

7

8
9

1 0

MM100

PC1

1

2

3

4

TC1

TC1

TC1

230V

230V

2

3

4 5 6

7

8

9

10

0

1

2

3

4 5 6

7

8

9

10

0

1

2

3

4 5 6

7

8

9

10

0

1

2

3

4

5 6

7

8

9

10

0

1

FA

CW400

CR10

CR10

CR10

HP

T0

T

T

M

ОК 1

VC1

0

1

2

3

4 5 6

7

8
9

1 0

MM100

PC1

T

T

M

ОК 2

VC1

0

1

2

3

4 5 6

7

8
9

1 0

MM100

PC1

T

T

M

ОК 3

VC1

0

1

2

3

4 5 6

7
8
9
10

MM100

PC1

T

T

M

ОК 4

VC1

0

1

2

3

4 5 6

7

8
9

1 0

MM100

PC1

1

2

3

4

TC1

TC1

TC1

FA

CW400

CR10

CR10

CR10

HP

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Condens 2500 W

341

Шина EMS 2

Максимальная общая длина шинных соединений:

- 100 м с проводом сечением 2х0,50 мм

2

- 300 м с проводом сечением 2х1,50 мм

2

Подключение 230В AC
- 3х1,50 мм

2

для подключения автоматики EMS 2

- 3х1,50 мм

2

для подключения циркуляционных насосов

- 4х1,50 мм

2

для подключения приводов трехходового клапана

Подключение ≤ 24В DC
- 0,75 мм

2

...1,50 мм

2

до 20 м

- 1,50 мм

2

от 20 до 100 м

Двухконтурный котёл + 4 отопительных контура

MM100 (

ОК 1)

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

VC1

PC1

TC1

T0

2

3

4 5 6

7

9

10

0

1

8

≤24V DC

230V AC (max. 5A)

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

2

3

4 5 6

7

9

10

0

1

8

BUS

MM100 (

ОК 2)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

2

3

4 5 6

7

9

10

0

1

8

BUS

MM100 (

ОК 3)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

2

3

4

5 6

7

9

10

0

1

8

MM100 (

ОК 4)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

BUS

B

U

S

CR10

CW400

CR10

CR10

L N PE

PUMP

FAN

1,6

А

Condens 2500 W

FA

MM100 (

ОК 1)

VC1

PC1

TC1

T0

≤24V DC

230V AC (max. 5A)

MM100 (

ОК 2)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

MM100 (

ОК 3)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

MM100 (

ОК 4)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

CR10

CW400

CR10

CR10

Condens 2500 W

FA

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Condens 2500 W

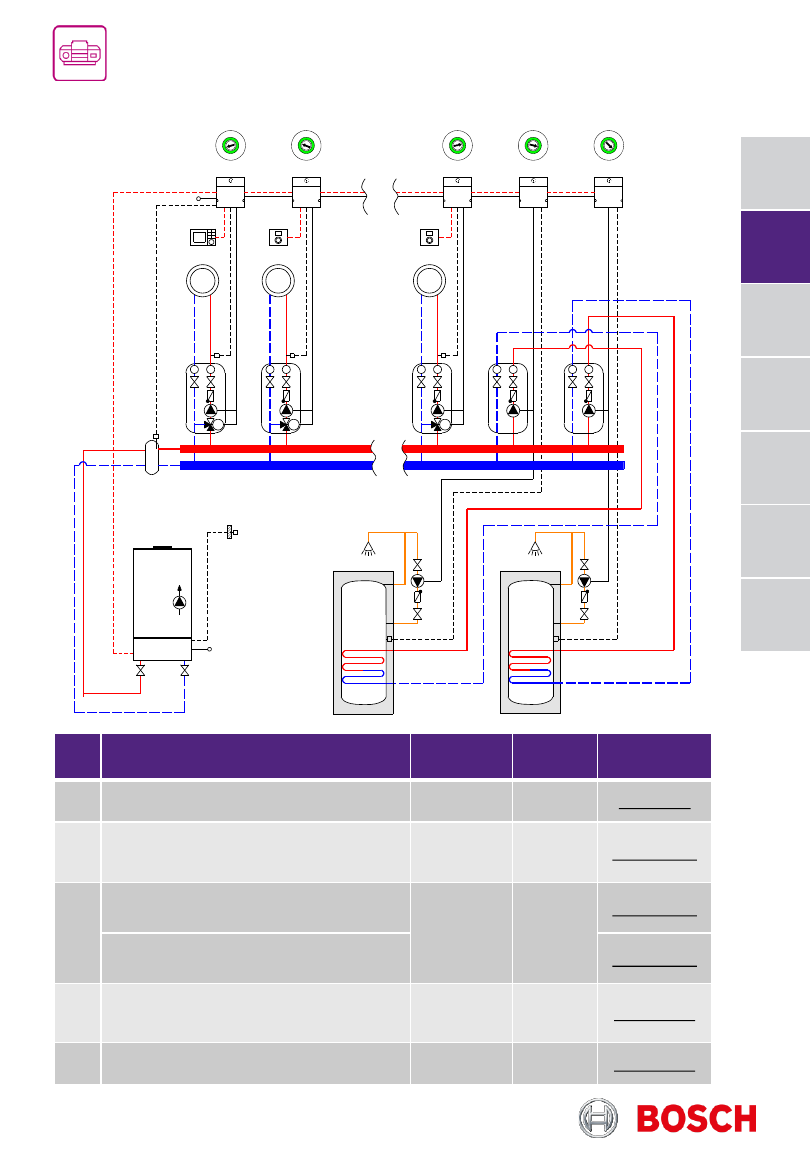

Двухконтурный котёл + 4 отопительных контура + бак-водонагреватель

342

№

Наименование

На схеме

Кол-во

Артикул

1

Котел настенный газовый WBC 28-1 DC

1 шт.

7736901197

2

Погодный регулятор CW400
(в комплекте датчик наружной  тем-ры)

CW400

FA

1 шт.

7738111077

3

Регулятор температуры CR10 (Open
Therm) (опционально)

CR10

3 шт.

7738111012

Регулятор температуры CR100
(опционально)

7738111059

4

Модуль MM100-C
(в комплекте датчик температуры)

MM100

TC1/TW1

5 шт.

7738110139

5

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD6.0

T0

1 шт.

7735502290

T0

T

T

M

ОК 1

VC1

0

1

2

3

4 5 6

7
8
9
10

MM100

PC1

T

T

M

ОК 2

VC1

0

1

2

3

4 5 6

7
8
9
1 0

MM100

PC1

T

T

M

ОК 3

VC1

0

1

2

3

4 5 6

7
8
9
10

MM100

PC1

T

T

M

ОК 4

VC1

0

1

2

3

4 5 6

7
8
9
1 0

MM100

PC1

1

2

3

4

TC1

TC1

TC1

230V

230V

2

3

4 5 6

7

8

9

10

0

1

2

3

4 5 6

7

8

9

10

0

1

2

3

4 5 6

7

8

9

10

0

1

2

3

4

5 6

7

8

9

10

0

1

T

T

0

1

2

3

4 5 6

7
8
9
10

MM100

9

ГВС

PW1

TW1

PW2

2

3

4 5 6

7

8

9

10

0

1

FA

CW400

CR10

CR10

CR10

HP

T0

T

T

M

ОК 1

VC1

0

1

2

3

4 5 6

7
8
9
10

MM100

PC1

T

T

M

ОК 2

VC1

0

1

2

3

4 5 6

7
8
9
1 0

MM100

PC1

T

T

M

ОК 3

VC1

0

1

2

3

4 5 6

7
8
9
10

MM100

PC1

T

T

M

ОК 4

VC1

0

1

2

3

4 5 6

7
8
9
1 0

MM100

PC1

1

2

3

4

TC1

TC1

TC1

T

T

0

1

2

3

4 5 6

7
8
9
10

MM100

9

ГВС

PW1

TW1

PW2

FA

CW400

CR10

CR10

CR10

HP

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Condens 2500 W

343

Шина EMS 2

Максимальная общая длина шинных соединений:

- 100 м с проводом сечением 2х0,50 мм

2

- 300 м с проводом сечением 2х1,50 мм

2

Подключение 230В AC
- 3х1,50 мм

2

для подключения автоматики EMS 2

- 3х1,50 мм

2

для подключения циркуляционных насосов

- 4х1,50 мм

2

для подключения приводов трехходового клапана

Подключение ≤ 24В DC
- 0,75 мм

2

...1,50 мм

2

до 20 м

- 1,50 мм

2

от 20 до 100 м

Двухконтурный котёл + 4 отопительных контура + бак-водонагреватель

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

MC1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

M D1

MM100 (

ОК 1)

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

VC1

PC1

TC1

T0

2

3

4 5 6

7

9

10

0

1

8

≤24V DC

230V AC (max. 5A)

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

2

3

4 5 6

7

9

10

0

1

8

BUS

MM100 (

ОК 2)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

2

3

4 5 6

7

9

10

0

1

8

BUS

MM100 (

ОК 3)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

2

3

4

5 6

7

9

10

0

1

8

BUS

MM100 (

ОК 4)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

2

3

4 5 6

7

9

10

0

1

8

MM100 (

ГВС 9)

PW 1

≤24V DC

230V AC (max. 5A)

PW 2

TW 1

B

U

S

CR10

CW400

CR10

CR10

L N PE

PUMP

FAN

1,6

А

Condens 2500 W

FA

MM100 (

ОК 1)

VC1

PC1

TC1

T0

≤24V DC

230V AC (max. 5A)

MM100 (

ОК 2)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

MM100 (

ОК 3)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

MM100 (

ОК 4)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

MM100 (

ГВС 9)

PW 1

≤24V DC

230V AC (max. 5A)

PW 2

TW 1

CR10

CW400

CR10

CR10

Condens 2500 W

FA

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Condens 2500 W

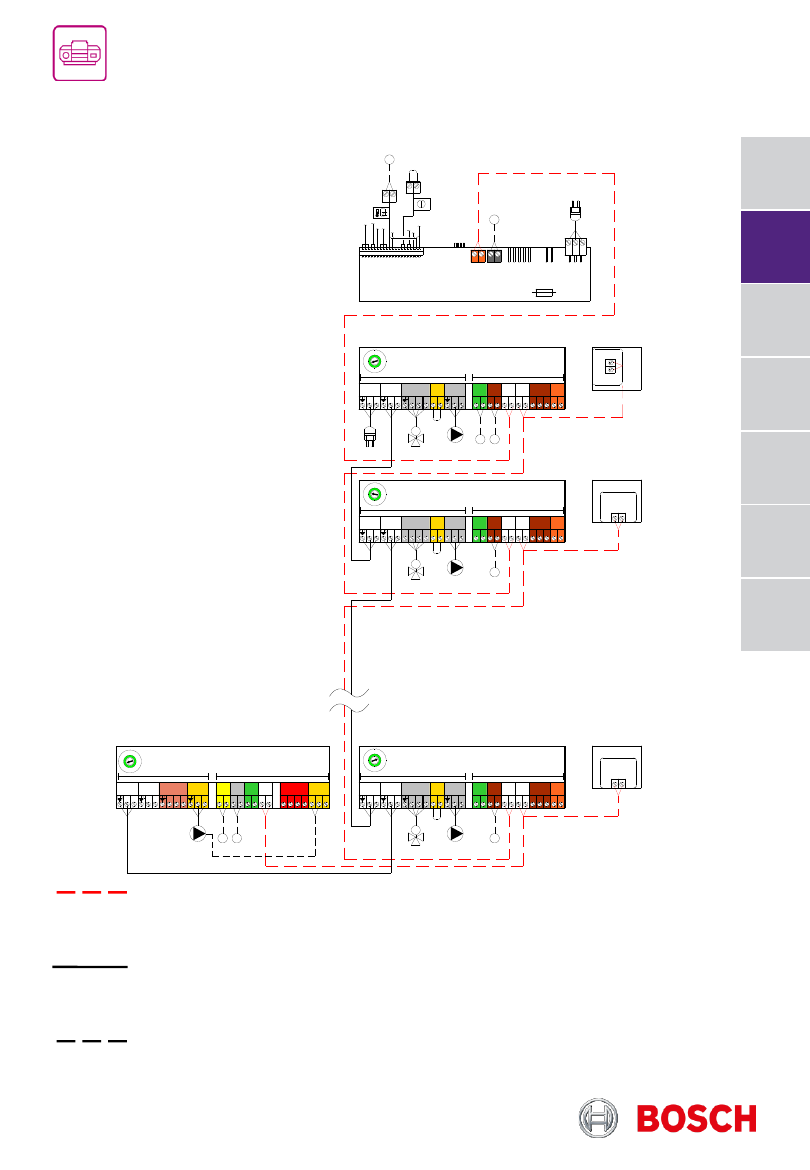

Одноконтурный котёл + 5 и более (до 8-ми) отопительных контуров + бак-
водонагреватель

№

Наименование

На схеме

Кол-во

Артикул

1

Котел настенный Condens 2500 W

1 шт.

хххххххххх

2

Погодный регулятор CW400
(в комплекте датчик наружной  тем-ры)

CW400

FA

1 шт.

7738111077

3

Регулятор температуры CR10 (Open
Therm) (опционально)

CR10

до 8 шт.

7738111012

Регулятор температуры CR100
(опционально)

7738111059

4

Модуль MM100-C
(в комплекте датчик температуры)

MM100

TC1

до 8 шт.

7738110139

5

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD6.0

T0

1 шт.

7735502290

6

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD 6.0 6000
12K (комплект)

FB

1 шт.

7735502289

T0

T

T

M

ОК 1

VC1

0

1

2

3 4

5 6

7

8
9

1 0

MM100

PC1

T

T

M

ОК 2

VC1

0

1

2

3 4

5 6

7
8
9
10

MM100

PC1

T

T

M

ОК 8

VC1

0

1

2

3 4

5 6

7

8
9

1 0

MM100

PC1

1

2

8

TC1

TC1

TC1

230V

FA

FB

230V

HP

2

3

4 5 6

7

8

9

10

0

1

2

3

4 5 6

7

8

9

10

0

1

2

3

4 5 6

7

8

9

10

0

1

CW400

CR10

CR10

T0

T

T

M

ОК 1

VC1

0

1

2

3 4

5 6

7

8
9

1 0

MM100

PC1

T

T

M

ОК 2

VC1

0

1

2

3 4

5 6

7
8
9
10

MM100

PC1

T

T

M

ОК 8

VC1

0

1

2

3 4

5 6

7

8
9

1 0

MM100

PC1

1

2

8

TC1

TC1

TC1

FA

FB

HP

CW400

CR10

CR10

344

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

MM100 (

ОК 1)

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

VC1

PC1

TC1

T0

2

3

4 5 6

7

9

10

0

1

8

≤24V DC

230V AC (max. 5A)

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

2

3

4 5 6

7

9

10

0

1

8

BUS

MM100 (

ОК 2)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

2

3

4 5 6

7

9

10

0

1

8

BUS

MM100 (

ОК 3)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

2

3

4

5 6

7

9

10

0

1

8

MM100 (

ОК 4)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

BUS

B

U

S

CR10

CW400

CR10

CR10

L N PE

PUMP

FAN

1,6

А

Condens 2500 W

FB

FA

MM100 (

ОК 5)

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

M D1

VC1

PC1

TC1

T0

2

3

4

5

6

7

9

10

0

1

8

≤24V DC

230V AC (max. 5A)

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

M D1

2

3

4 5

6

7

9

10

0

1

8

BUS

MM100 (

ОК 6)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

M D1

2

3

4 5 6

7

9

10

0

1

8

BUS

MM100 (

ОК 7)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

M D1

2

3

4 5 6

7

9

10

0

1

8

MM100 (

ОК 8)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

BUS

CR10

CR10

CR10

BUS

CR10

MM100 (

ОК 1)

VC1

PC1

TC1

T0

≤24V DC

230V AC (max. 5A)

MM100 (

ОК 2)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

MM100 (

ОК 3)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

MM100 (

ОК 4)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

CR10

CW400

CR10

CR10

Condens 2500 W

FB

FA

MM100 (

ОК 5)

VC1

PC1

TC1

T0

≤24V DC

230V AC (max. 5A)

MM100 (

ОК 6)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

MM100 (

ОК 7)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

MM100 (

ОК 8)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

CR10

CR10

CR10

CR10

Системы управления
Котёл Bosch Condens 2500 W

Шина EMS 2

Максимальная общая длина шинных соединений:

- 100 м с проводом сечением 2х0,50 мм

2

- 300 м с проводом сечением 2х1,50 мм

2

Подключение 230В AC
- 3х1,50 мм

2

для подключения автоматики EMS 2

- 3х1,50 мм

2

для подключения циркуляционных насосов

- 4х1,50 мм

2

для подключения приводов трехходового клапана

Подключение ≤ 24В DC
- 0,75 мм

2

...1,50 мм

2

до 20 м

- 1,50 мм

2

от 20 до 100 м

Одноконтурный котёл + 5 и более (до 8-ми) отопительных контуров + бак-
водонагреватель

345

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Condens 2500 W

Котёл + 8 отопительных контуров + 2 бака-водонагревателя

№

Наименование

На схеме

Кол-во

Артикул

1

Котел настенный Condens 2500 W

1 шт.

хххххххххх

2

Погодный регулятор CW400
(в комплекте датчик наружной  тем-ры)

CW400

FA

1 шт.

7738111077

3

Регулятор температуры CR10 (Open
Therm) (опционально)

CR10

7 шт.

7738111012

Регулятор температуры CR100
(опционально)

7738111059

4

Модуль MM100-C
(в комплекте датчик температуры)

MM100

TC1/TW1

10 шт.

7738110139

5

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD6.0

T0

1 шт.

7735502290

T0

T

T

M

ОК 1

VC1

0

1

2

3

4 5 6

7
8
9
10

MM100

PC1

T

T

M

ОК 2

VC1

0

1

2

3

4 5 6

7
8
9
1 0

MM100

PC1

T

T

M

VC1

0

1

2

3

4 5 6

7
8
9
1 0

MM100

PC1

T

T

0

1

2

3

4 5 6

7
8
9
10

MM100

T

T

0

1

2

3

4 5 6

7
8
9
10

MM100

2

3

4 5 6

7

8

9

10

0

1

2

3

4 5 6

7

8

9

10

0

1

TC1

TC1

TC1

1

2

9

10

230V

ГВС 9

ГВС 10

PW1

PW1

TW1

PW2

TW1

PW2

2

3

4 5 6

7

8

9

10

0

1

2

3

4 5 6

7

8

9

10

0

1

230V

FA

CW400

CR10

CR10

ОК 8

8

2

3

4 5 6

7

8

9

10

0

1

HP

T0

T

T

M

ОК 1

VC1

0

1

2

3

4 5 6

7
8
9
10

MM100

PC1

T

T

M

ОК 2

VC1

0

1

2

3

4 5 6

7
8
9
1 0

MM100

PC1

T

T

M

VC1

0

1

2

3

4 5 6

7
8
9
1 0

MM100

PC1

T

T

0

1

2

3

4 5 6

7
8
9
10

MM100

T

T

0

1

2

3

4 5 6

7
8
9
10

MM100

TC1

TC1

TC1

1

2

9

10

ГВС 9

ГВС 10

TW1

PW2

TW1

PW2

FA

CW400

CR10

CR10

ОК 8

8

HP

346

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Condens 2500 W

Шина EMS 2

Максимальная общая длина шинных соединений:

- 100 м с проводом сечением 2х0,50 мм

2

- 300 м с проводом сечением 2х1,50 мм

2

Подключение 230В AC
- 3х1,50 мм

2

для подключения автоматики EMS 2

- 3х1,50 мм

2

для подключения циркуляционных насосов

- 4х1,50 мм

2

для подключения приводов трехходового клапана

Подключение ≤ 24В DC
- 0,75 мм

2

...1,50 мм

2

до 20 м

- 1,50 мм

2

от 20 до 100 м

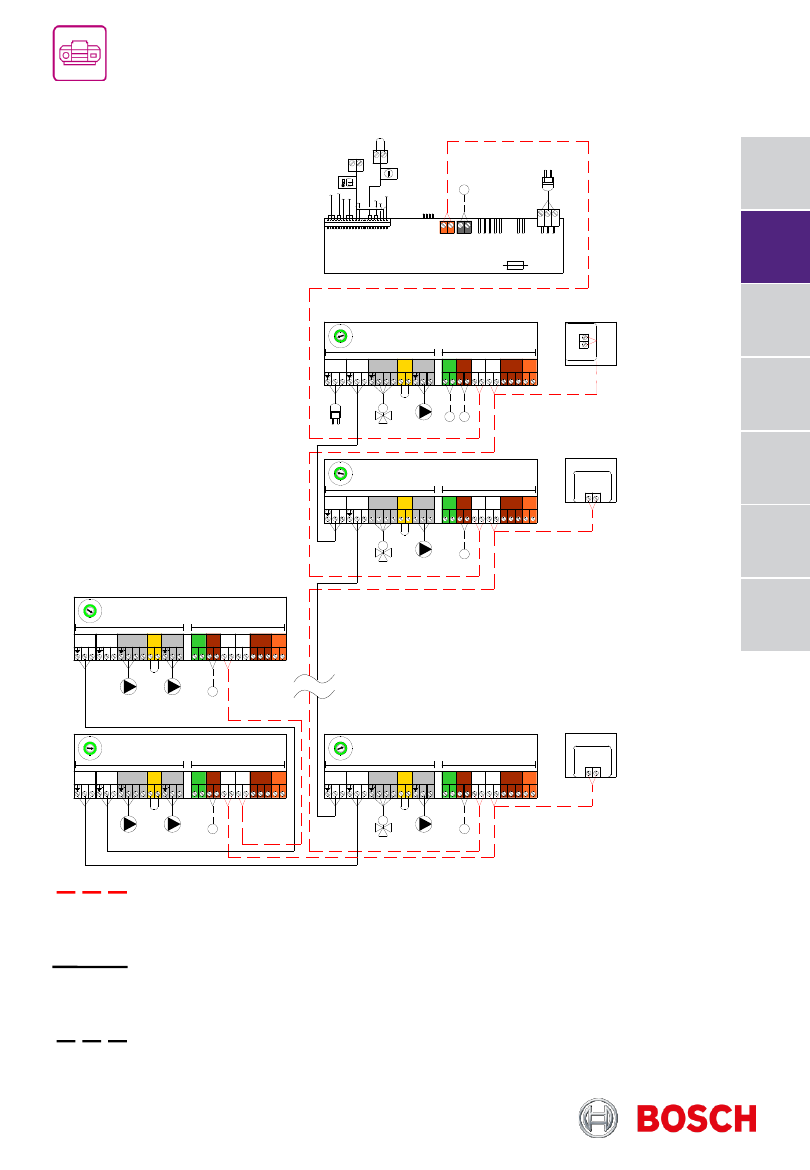

Котёл + 8 отопительных контуров + 2 бака-водонагревателя

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

MC1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

M D1

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

MC1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

M D1

MM100 (

ОК 1)

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

VC1

PC1

TC1

T0

2

3

4 5 6

7

9

10

0

1

8

≤24V DC

230V AC (max. 5A)

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

2

3

4 5 6

7

9

10

0

1

8

BUS

MM100 (

ОК 2)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

BUS

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

2

3

4 5 6

7

9

10

0

1

8

2

3

4 5 6

7

9

10

0

1

8

MM100 (

ГВС 9)

PW 1

≤24V DC

230V AC (max. 5A)

PW 2

TW 1

MM100 (

ГВС 10)

PW 1

≤24V DC

230V AC (max. 5A)

PW 2

TW 1

B

U

S

CR10

CW400

CR10

2

3

4 5 6

7

9

10

0

1

8

MM100 (

ОК 8)

L N PE

PUMP

FAN

1,6

А

Condens 2500 W

FA

MM100 (

ОК 1)

VC1

PC1

TC1

T0

≤24V DC

230V AC (max. 5A)

MM100 (

ОК 2)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

MM100 (

ГВС 9)

PW 1

≤24V DC

230V AC (max. 5A)

PW 2

TW 1

MM100 (

ГВС 10)

PW 1

≤24V DC

230V AC (max. 5A)

PW 2

TW 1

CR10

CW400

CR10

MM100 (

ОК 8)

Condens 2500 W

FA

347

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Condens 2500 W

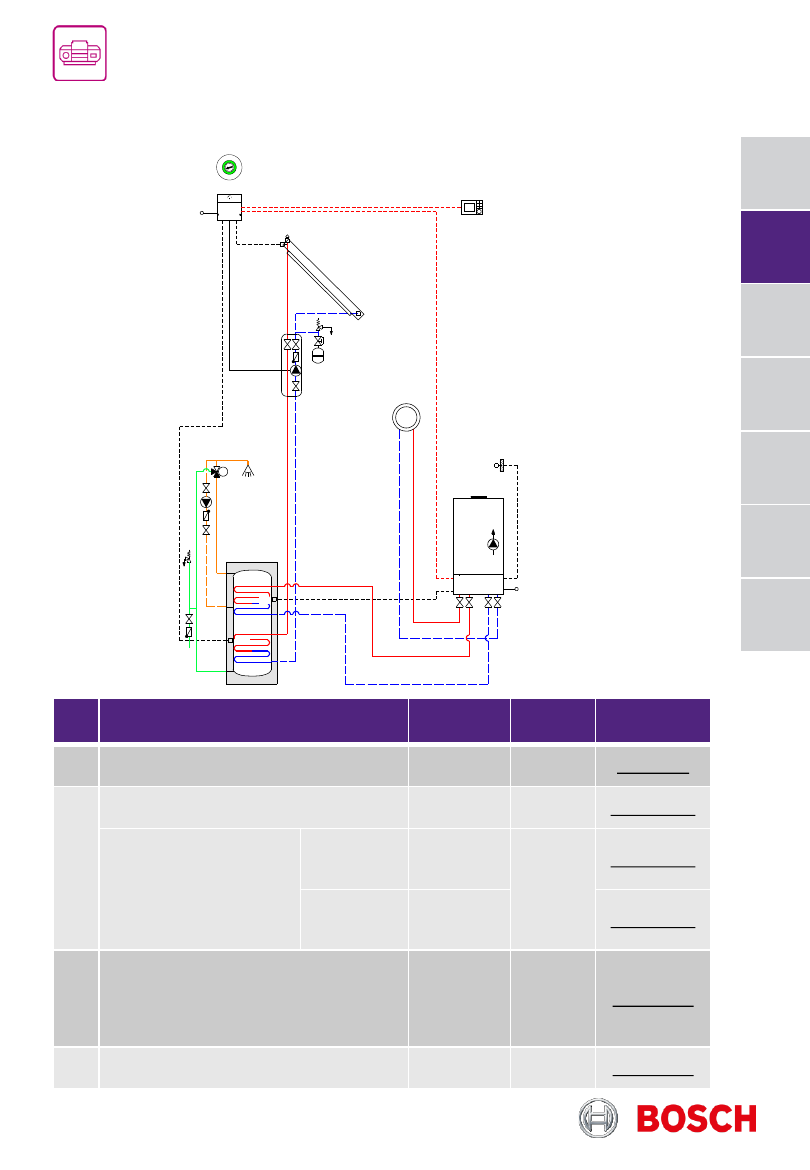

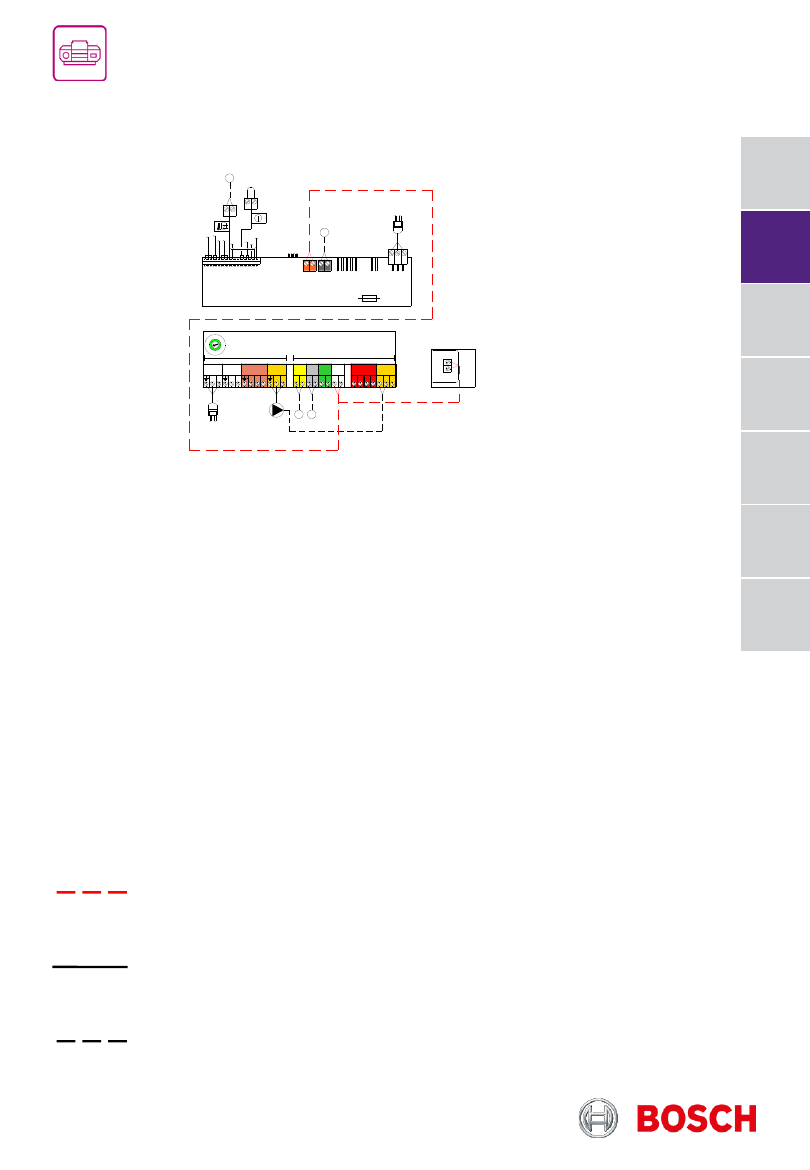

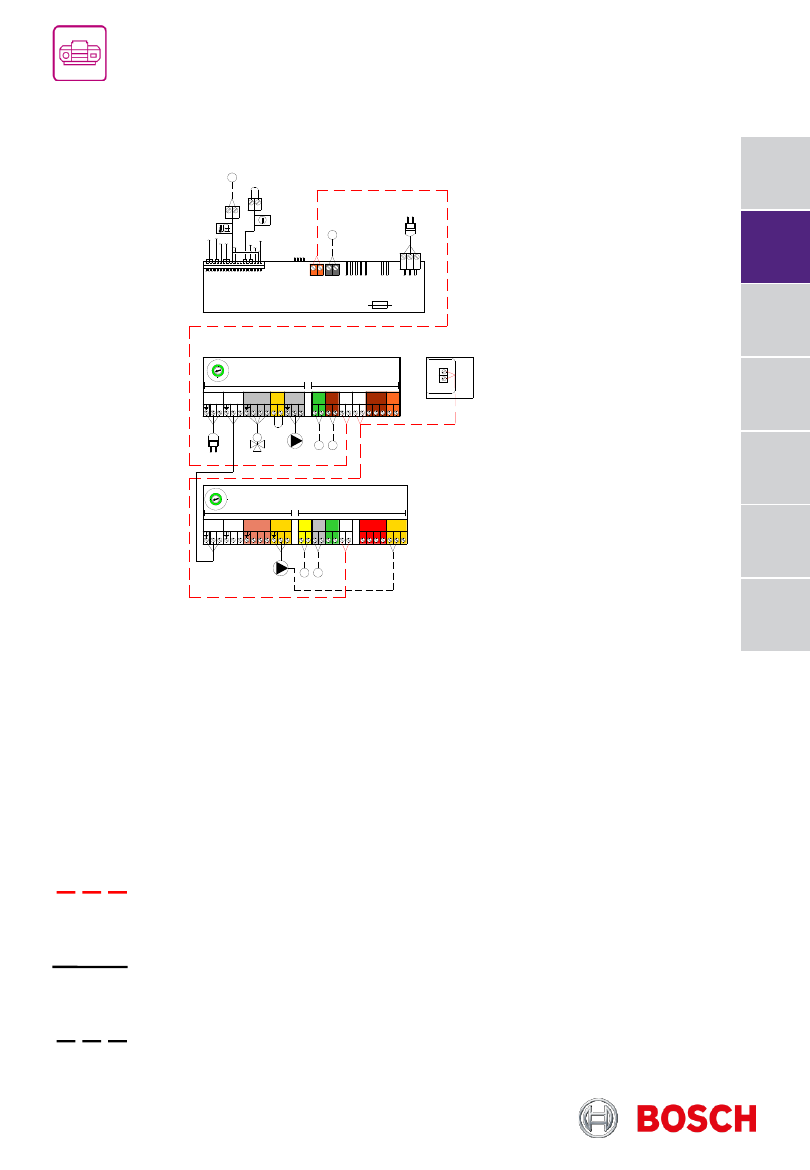

Одноконтурный котёл + 1 отопительный контур без смесителя + нагрев бака-
водонагревателя от солнечного коллектора

FB

TS2

TS1

PS1

MS100

0

1

2

3

4 5 6

7
8
9
1 0

FA

230V

T

CR100/CW100/CW400

2

3

4 5 6

7

8

9

10

0

1

1

230V

ОК 1

HP

FB

TS2

TS1

PS1

MS100

0

1

2

3

4 5 6

7
8
9
1 0

FA

T

CR100/CW100/CW400

1

ОК 1

HP

№

Наименование

На схеме

Кол-во

Артикул

1

Котел настенный Condens 2500 W

1 шт.

хххххххххх

2

Регулятор температуры CR100

CR100

1 шт.

7738111059

Погодный регулятор
(в комплекте датчик
наружной  температуры)

CW100

CW100

FA

1 шт.

7738111043

CW400

CW400

FA

7738111077

3

Модуль MS100
(в комплекте датчики температуры:
солнечного коллектора,
бака-водонагревателя)

MS100

TS1
TS2

1 шт.

7738110123

4

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD6.0

T0

1 шт.

7735502290

348

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Condens 2500 W

Шина EMS 2

Максимальная общая длина шинных соединений:

- 100 м с проводом сечением 2х0,50 мм

2

- 300 м с проводом сечением 2х1,50 мм

2

Подключение 230В AC
- 3х1,50 мм

2

для подключения автоматики EMS 2

- 3х1,50 мм

2

для подключения циркуляционных насосов

- 4х1,50 мм

2

для подключения приводов трехходового клапана

Подключение ≤ 24В DC
- 0,75 мм

2

...1,50 мм

2

до 20 м

- 1,50 мм

2

от 20 до 100 м

Одноконтурный котёл + 1 отопительный контур без смесителя + нагрев бака-
водонагревателя от солнечного коллектора

L N PE

PUMP

FAN

1,6

А

Condens 2500 W

FB

FA

MS100

1

2

TS1

1

2

TS2

1

2

TS3

1

2

BUS

1

2

3

4

1

2

3

O S1

PW M/0-10V

IS1

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N 74 75

VS1, PS2,

PS3

N

PS1

63

≤24V DC

230V AC (max. 5A)

TS1TS2

PS1

2

3

4 5 6

7

9

10

0

1

8

B

U

S

CR100/CW100/CW400

Condens 2500 W

FB

FA

MS100

≤24V DC

230V AC (max. 5A)

TS1TS2

PS1

CR100/CW100/CW400

349

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Condens 2500 W

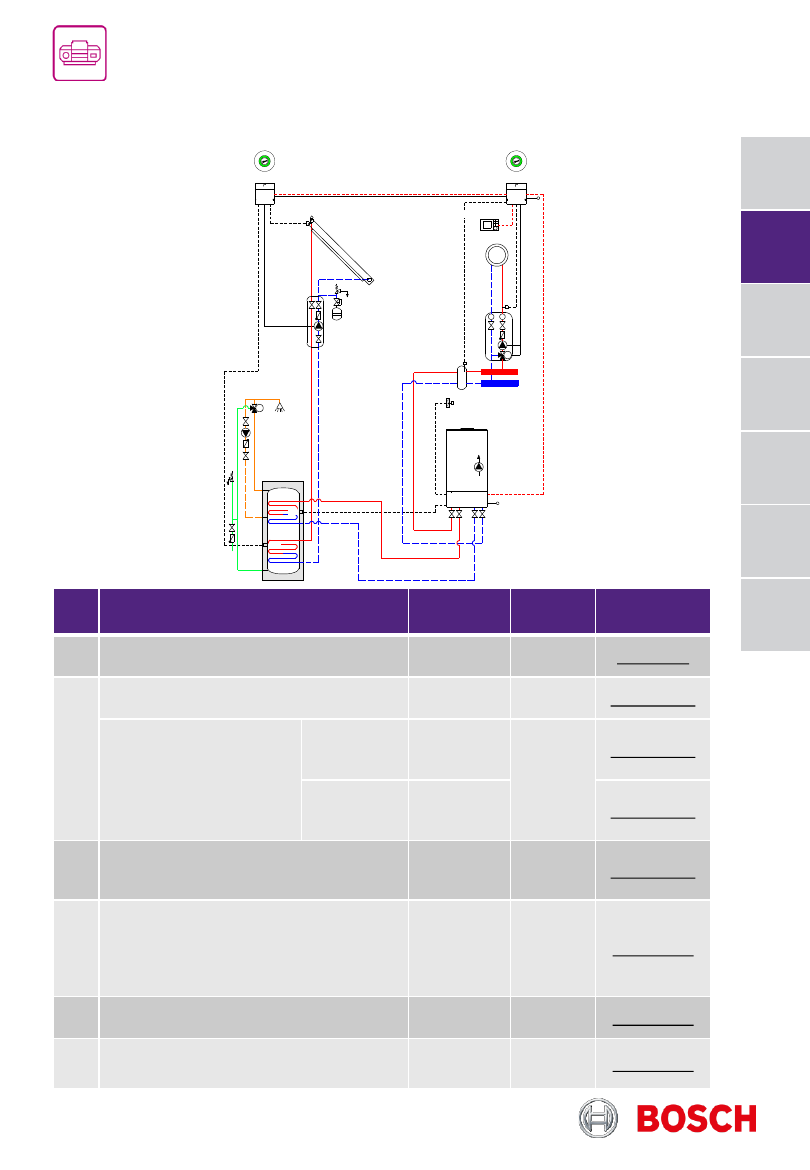

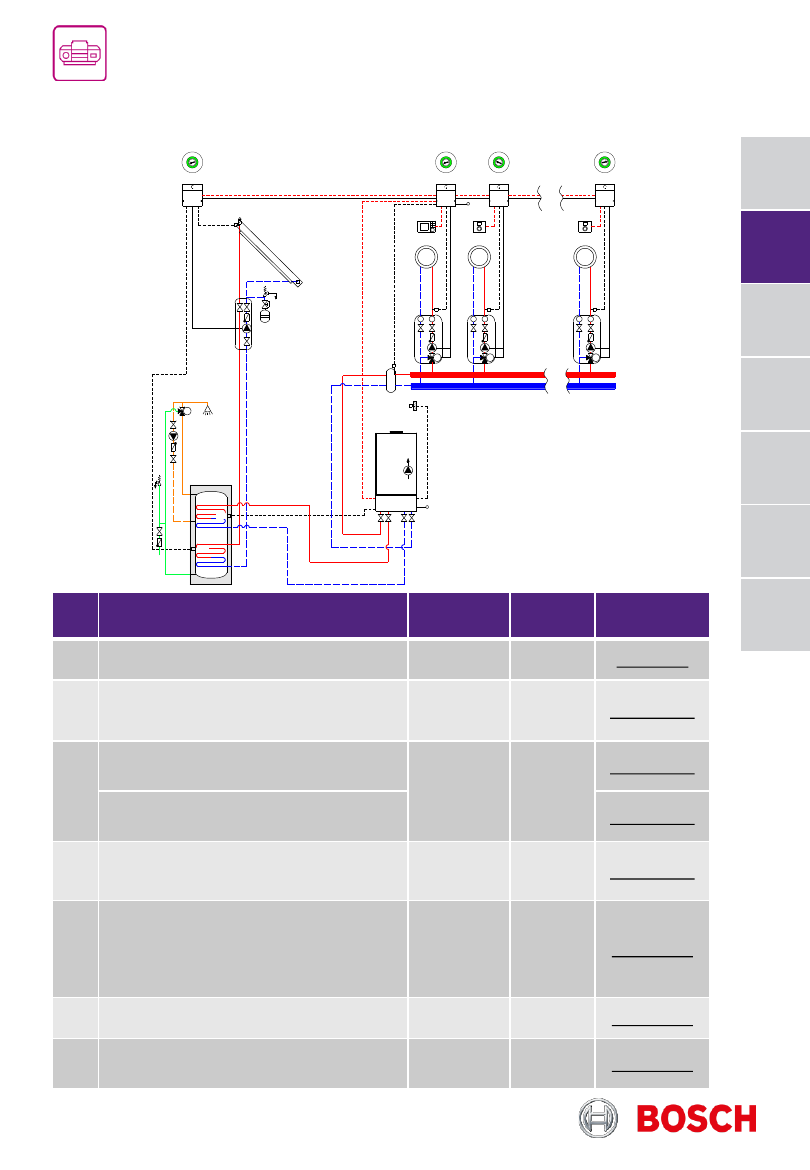

Одноконтурный котёл + 1 отопительный контур + нагрев бака-водонагревателя от
солнечного коллектора

№

Наименование

На схеме

Кол-во

Артикул

1

Котел настенный Condens 2500 W

1 шт.

хххххххххх

2

Регулятор температуры CR100

CR100

1 шт.

7738111059

Погодный регулятор
(в комплекте датчик
наружной  температуры)

CW100

CW100

FA

1 шт.

7738111043

CW400

CW400

FA

7738111077

3

Модуль MM100-C
(в комплекте датчик температуры)

MM100

TC1

1 шт.

7738110139

4

Модуль MS100
(в комплекте датчики температуры:
солнечного коллектора,
бака-водонагревателя)

MS100

TS1
TS2

1 шт.

7738110123

5

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD6.0

T0

1 шт.

7735502290

6

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD 6.0 6000
12K (комплект)

FB

1 шт.

7735502289

TS2

TS1

PS1

MS100

0

1

2

3

4 5 6

7
8
9
1 0

230V

T

CR100/CW100/CW400

T0

T

T

M

VC1

0

1

2

3

4 5 6

7
8
9
10

MM100

PC1

1

TC1

ОК 1

2

3

4 5 6

7

8

9

10

0

1

230V

FA

2

3

4 5 6

7

8

9

10

0

1

1

FB

HP

TS2

TS1

PS1

MS100

0

1

2

3

4 5 6

7
8
9
1 0

T

CR100/CW100/CW400

T0

T

T

M

VC1

0

1

2

3

4 5 6

7
8
9
10

MM100

PC1

1

TC1

ОК 1

FA

1

FB

HP

350

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Condens 2500 W

Шина EMS 2

Максимальная общая длина шинных соединений:

- 100 м с проводом сечением 2х0,50 мм

2

- 300 м с проводом сечением 2х1,50 мм

2

Подключение 230В AC
- 3х1,50 мм

2

для подключения автоматики EMS 2

- 3х1,50 мм

2

для подключения циркуляционных насосов

- 4х1,50 мм

2

для подключения приводов трехходового клапана

Подключение ≤24В DC
- 0,75 мм

2

...1,50 мм

2

до 20 м

- 1,50 мм

2

от 20 до 100м

Одноконтурный котёл + 1 отопительный контур + нагрев бака-водонагревателя от
солнечного коллектора

MM100 (

ОК 1)

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

MC1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

VC1

PC1

TC1

T0

2

3

4 5 6

7

9

10

0

1

8

≤24V DC

230V AC (max. 5A)

B

U

S

L N PE

PUMP

FAN

1,6

А

Condens 2500 W

FB

FA

CR100/CW100/CW400

MS100

1

2

TS1

1

2

TS2

1

2

TS3

1

2

BUS

1

2

3

4

1

2

3

O S1

PW M/0-10V

IS1

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N 74 75

VS1, PS2,

PS3

N

PS1

63

≤24V DC

230V AC (max. 5A)

TS1TS2

PS1

2

3

4 5 6

7

9

10

0

1

8

MM100 (

ОК 1)

VC1

PC1

TC1

T0

≤24V DC

230V AC (max. 5A)

Condens 2500 W

FB

FA

CR100/CW100/CW400

MS100

≤24V DC

230V AC (max. 5A)

TS1TS2

PS1

351

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Condens 2500 W

Одноконтурный котёл + 8 отопительных контуров + нагрев бака-водонагревателя
от солнечного коллектора

№

Наименование

На схеме

Кол-во

Артикул

1

Котел настенный Condens 2500 W

1 шт.

хххххххххх

2

Погодный регулятор CW400
(в комплекте датчик наружной  тем-ры)

CW400

FA

1 шт.

7738111077

3

Регулятор температуры CR10 (Open
Therm) (опционально)

CR10

7 шт.

7738111012

Регулятор температуры CR100
(опционально)

7738111059

4

Модуль MM100-C
(в комплекте датчик температуры)

MM100

TC1

8 шт.

7738110139

5

Модуль MS100
(в комплекте датчики температуры:
солнечного коллектора,
бака-водонагревателя)

MS100

TS1
TS2

1 шт.

7738110123

6

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD6.0

T0

1 шт.

7735502290

7

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD 6.0 6000
12K (комплект)

FB

1 шт.

7735502289

TS2

TS1

PS1

MS100

0

1

2

3

4 5 6

7
8
9
1 0

230V

T

T0

T

T

M

ОК 1

VC1

0

1

2

3

4 5 6

7
8
9
10

MM100

PC1

T

T

M

ОК 2

VC1

0

1

2

3

4 5 6

7
8
9
1 0

MM100

PC1

T

T

M

VC1

0

1

2

3

4 5 6

7
8
9
10

MM100

PC1

1

2

TC1

TC1

TC1

2

3

4 5 6

7

8

9

10

0

1

2

3

4 5 6

7

8

9

10

0

1

CW400

CR10

CR10

FA

230V

2

3

4 5 6

7

8

9

10

0

1

1

FB

ОК 8

8

2

3

4 5 6

7

8

9

10

0

1

HP

TS2

TS1

PS1

MS100

0

1

2

3

4 5 6

7
8
9
1 0

T

T0

T

T

M

ОК 1

VC1

0

1

2

3

4 5 6

7
8
9
10

MM100

PC1

T

T

M

ОК 2

VC1

0

1

2

3

4 5 6

7
8
9
1 0

MM100

PC1

T

T

M

VC1

0

1

2

3

4 5 6

7
8
9
10

MM100

PC1

1

2

TC1

TC1

TC1

CW400

CR10

CR10

FA

1

FB

ОК 8

8

HP

352

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch Condens 2500 W

Шина EMS 2

Максимальная общая длина шинных соединений:

- 100 м с проводом сечением 2х0,50 мм

2

- 300 м с проводом сечением 2х1,50 мм

2

Подключение 230В AC
- 3х1,50 мм

2

для подключения автоматики EMS 2

- 3х1,50 мм

2

для подключения циркуляционных насосов

- 4х1,50 мм

2

для подключения приводов трехходового клапана

Подключение ≤ 24В DC
- 0,75 мм

2

...1,50 мм

2

до 20 м

- 1,50 мм

2

от 20 до 100 м

Одноконтурный котёл + 8 отопительных контуров + нагрев бака-водонагревателя
от солнечного коллектора

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

MM100 (

ОК 1)

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

VC1

PC1

TC1

T0

2

3

4 5 6

7

9

10

0

1

8

≤24V DC

230V AC (max. 5A)

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N

VC1

43 44 15 16

M C1

N

PC1

63

1

2

T0

1

2

TC1

1

2

BUS

in

1

2

BUS

out

O C1

1

2

3

1

2

MD1

2

3

4 5 6

7

9

10

0

1

8

BUS

MM100 (

ОК 2)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

BUS

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

B

U

S

CR10

CW400

CR10

L N PE

PUMP

FAN

1,6

А

Condens 2500 W

FA

FB

1

2

TS1

1

2

TS2

1

2

TS3

1

2

BUS

1

2

3

4

1

2

3

O S1

PW M/0-10V

IS1

N

L

2 3 0 V /A C

in

N

L

2 3 0 V /A C

o u t

N 74 75

VS1, PS2,

PS3

N

PS1

63

2

3

4 5 6

7

9

10

0

1

8

MS100

≤24V DC

230V AC (max. 5A)

TS1TS2

PS1

2

3

4 5 6

7

9

10

0

1

8

MM100 (

ОК 8)

MM100 (

ОК 1)

VC1

PC1

TC1

T0

≤24V DC

230V AC (max. 5A)

MM100 (

ОК 2)

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

≤24V DC

230V AC (max. 5A)

VC1

PC1

TC1

CR10

CW400

CR10

Condens 2500 W

FA

FB

MS100

≤24V DC

230V AC (max. 5A)

TS1TS2

PS1

MM100 (

ОК 8)

353

Каталог отопительного оборудования 2023















содержание      ..     20      21      22      23     ..
