Общие данные
Котёл Bosch Condens 7000i W

Комплект поставки:

1) Газовый конденсационный котёл
2) Крепёжный материал (винты с

принадлежностями)

3) Комплект документации
4) Планка для подвески
5) Кран для заполнения и слива
6) Шланг для предохранительного клапана

Описание

•

Три типоразмера по мощности 30/35, 35, 42 кВт;

•

Диапазон модуляции 12,5-100%;

•

Стандартизированный коэффициент использования, отопительная

кривая 40/30 °С - 109%;

•

Фронтальная панель из ударопрочного стекла Titanium Glass;

•

Кислотоустойчивый теплообменник из алюминиевого сплава ;

•

Расширительный бак 12 л (кроме моделей 35 и 42 кВт);

•

GC7000iW 30/35 C - оснащен пластинчатым теплообменником для приготовления ГВС;

•

Все котлы оснащены энергоэффективным высокопроизводительным насосом;

•

Возможность перенастройки на сжиженный газ;

•

Возможность каскадирования;

•

Cистема дымоудаления 60/100 или 80/125 мм;

•

Работа с антифризом Antifrogen N;

•

Возможна эксплуатация в погодозависимом режиме, регулирование модулированной
горелки по наружной или комнатной температуре;

•

Срок службы 15 лет

386

Модель котла

Артикул для рынка

России

Артикул для рынка

Казахстана

GC7000iW 30/35 C

7736901437

GC7000iW 35

7736901438

GC7000iW 42

7736901439

Каталог отопительного оборудования 2023

Перейти

к главе↓

Общие данные
Котёл Bosch Condens 7000i W

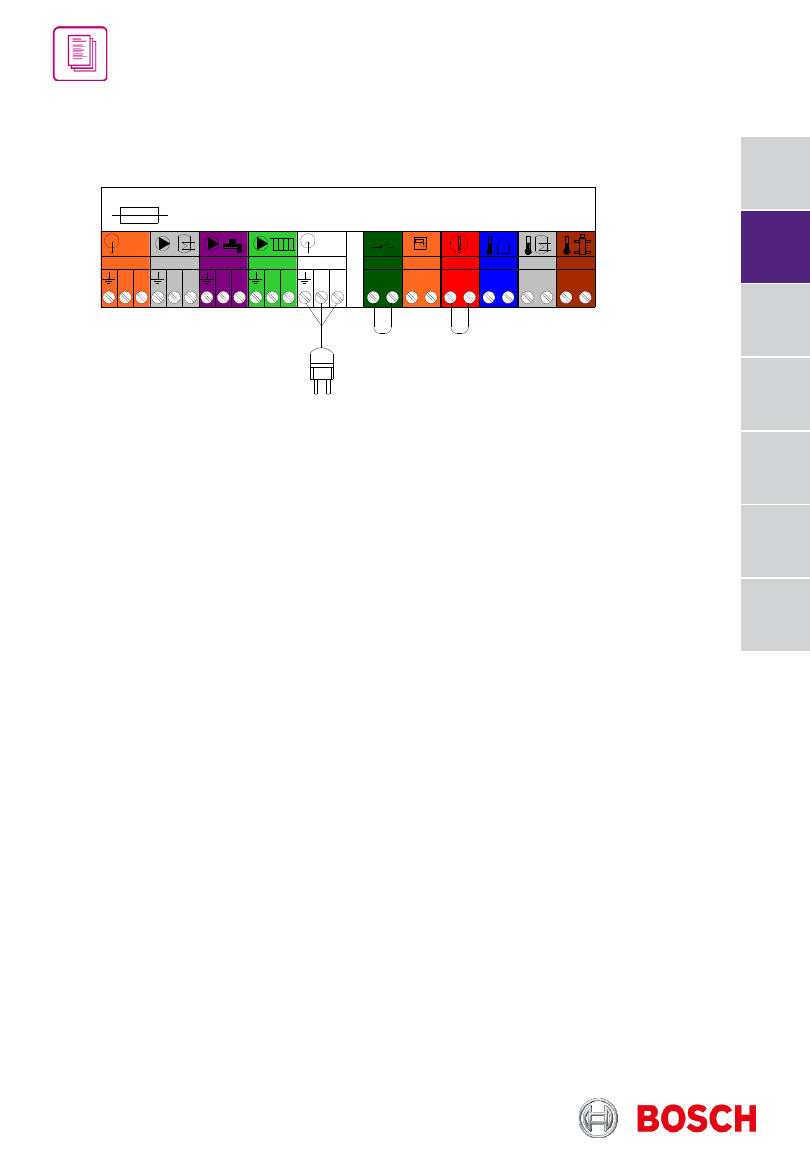

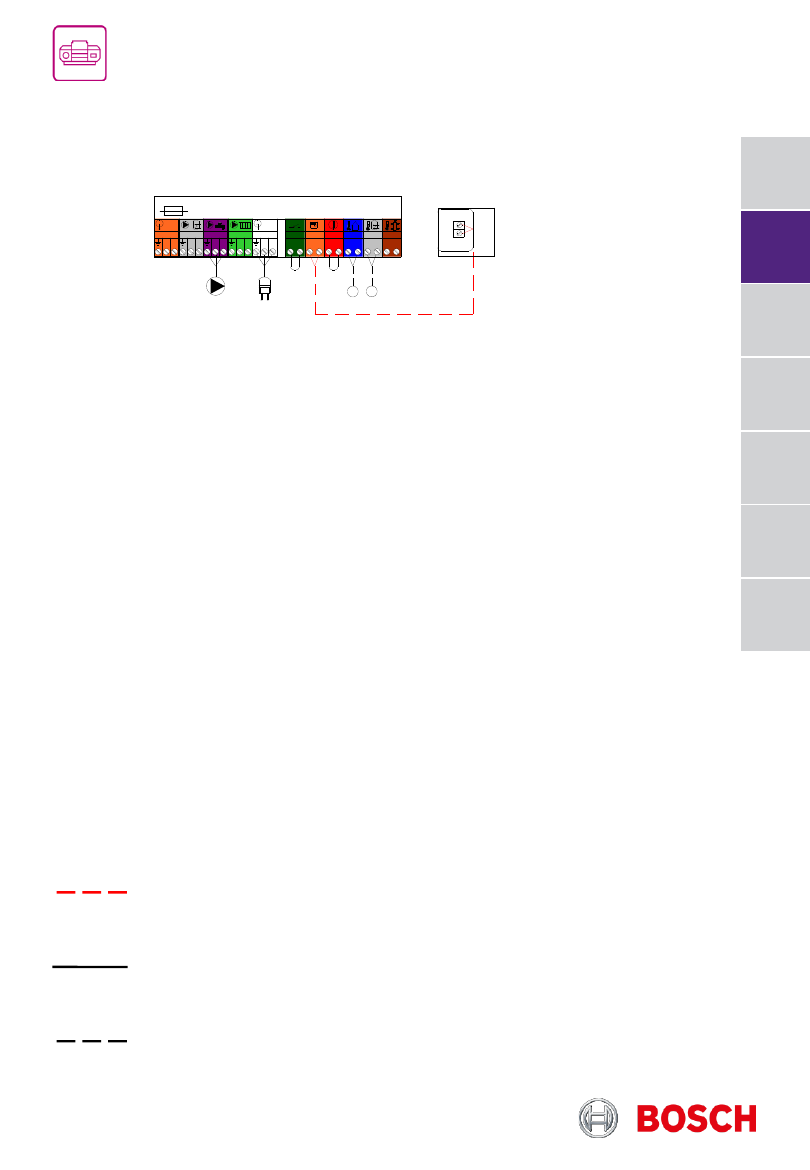

Клеммная колодка для внешнего дополнительного оборудования

EM S

T W 1

1 0

T 0

1 1 1 2

O UT

N L

230V

PW 1

N L

PW 2

N L

PC 0

N L

230V

Condens 7000i W

Пояснения к клеммам:

OUT - Подключение сетевого питания внешних модулей управления (через пусковой
выключатель)
PW1 - Подключение загрузочного насоса бака-водонагревателя (макс. 100 Вт) или
отдельного 3-ходового клапана (с пружинным возвратом)
PW2 - Подключение насоса рециркуляции (макс. 100 Вт)
PC0 - Не задействовано
IN - Подключение к электросети, 230В (сетевой кабель)
I1 - Подключение регулятора On/Off (беспотенциальный, перемкнут в
состоянии поставки)
EMS - Соединение с пультом управления шиной EMS plus
I3 - Внешняя блокировка (удалить перемычку при подключении)
T1 - Подключение датчика наружной температуры
TW1 - Подключение датчика температуры бака-водонагревателя (для одноконтурных
котлов)
T0 - Отдельный датчик температуры подающей линии (например, датчик гидрострелки)

388

Каталог отопительного оборудования 2023

Перейти

к главе↓

Технические характеристики
Котёл Bosch Condens 7000i W

GC7000iW 30/35 C

GC7000iW 35

GC7000iW 42

Теплопроизводительность, кВт:

на отопление

5-30

5-35

5,3-42

на ГВС

34,7

41,7

Размеры (ВхШхГ), мм

840х440х360

Вес, кг

Диаметр дымохода, мм

60/100 или 80/125

Присоединительные размеры:

газ

накидная гайка ВР 1"

отопление

накидная гайка ВР ¾"

ГВС

накидная гайка ВР ½"

Расход газа:

Природный газ H
(Hi(15 °C) = 9,5
кВт·ч/м3) , м3/ч

3,56

4,32

Пропан

(Hi = 12,9

кВтч/кг), кг/ч

2,62

3,18

Бутан (Hi = 12,7
кВтч/кг), кг/ч

2,83

3,56

Потребление
электрической
мощности, Вт

120

153

Уровень шума, дБ(A)

≤ 52

Артикул для рынка
России

7736901437

7736901438

7736901439

Артикул для рынка
Казахстана

7736901437

7736901438

7736901439

1) Смесь пропана и бутана для стационарных резервуаров емкостью до 15 000 л

389

Каталог отопительного оборудования 2023

Перейти

к главе↓

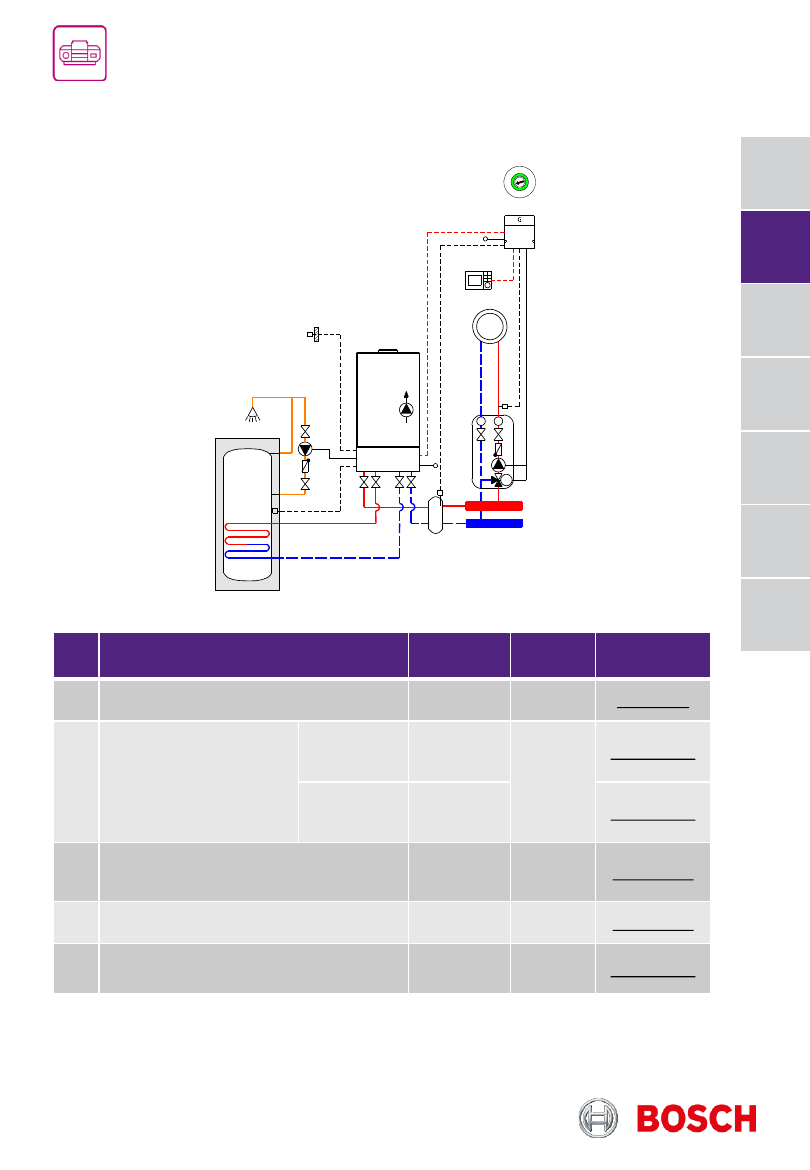

Системы управления
Котёл Bosch Condens 7000i W

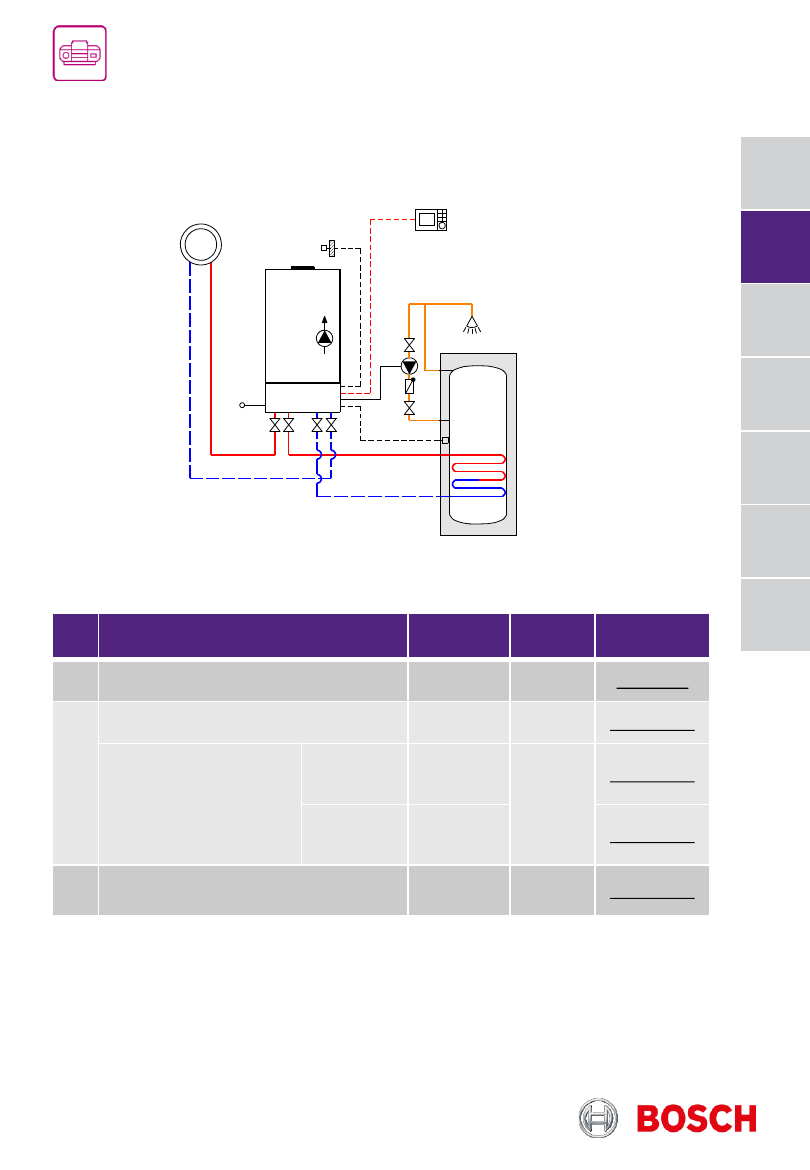

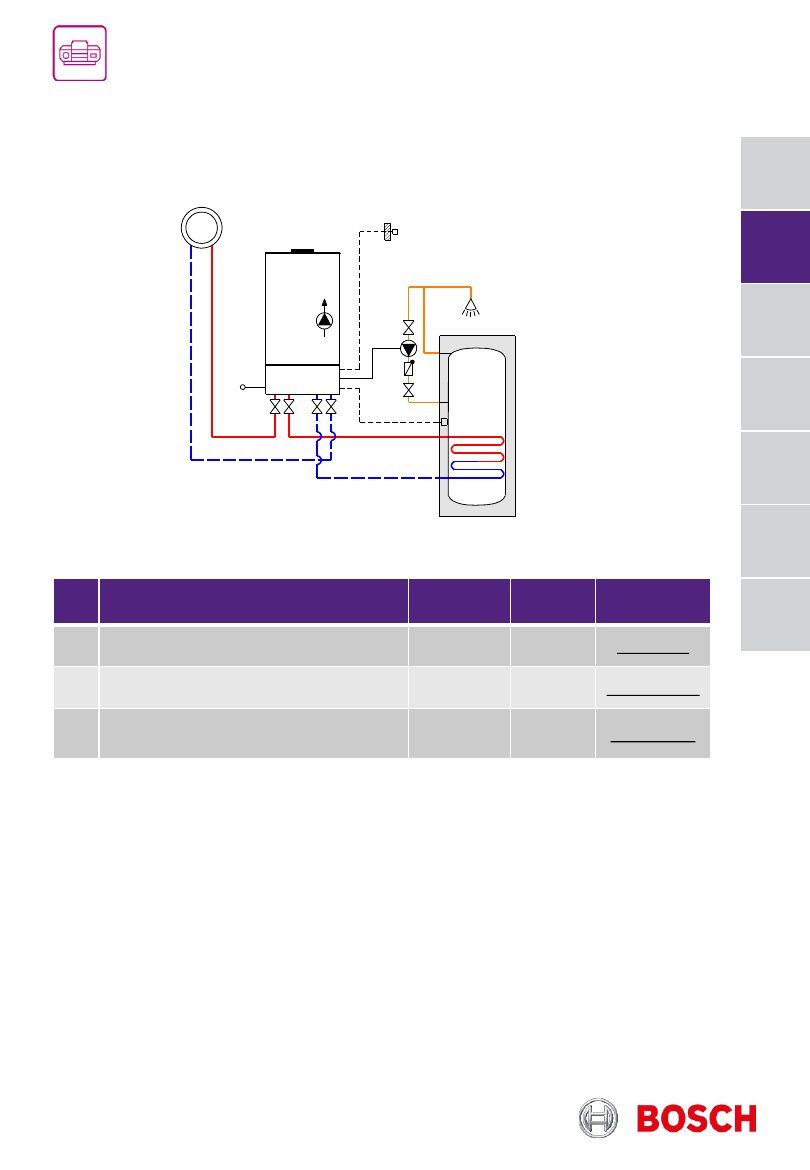

Одноконтурный котёл + 1 отопительный контур без смесителя + бак-
водонагреватель

№

Наименование

На схеме

Кол-во

Артикул

Котел настенный Condens 7000i W

1 шт.

хххххххххх

Датчик наружной температуры

1 шт.

87472071010

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD 6.0 6000
12K (комплект)

TW1

1 шт.

7735502289

ОК 1

TW1

PW2

230V

ОК 1

TW1

PW2

392

Каталог отопительного оборудования 2023

Перейти

к главе↓

Системы управления
Котёл Bosch Condens 7000i W

Одноконтурный котёл + 1 отопительный контур без смесителя + бак-
водонагреватель

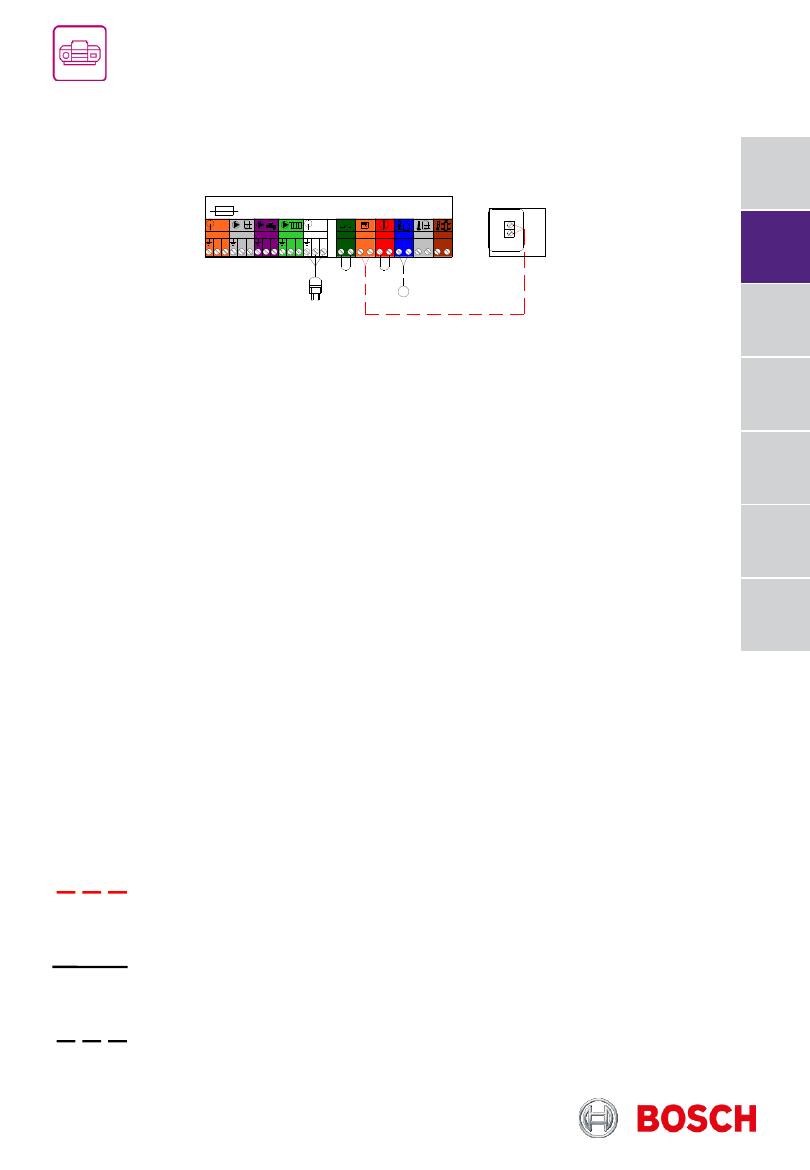

Шина EMS 2

Максимальная общая длина шинных соединений:

- 100 м с проводом сечением 2х0,50 мм

- 300 м с проводом сечением 2х1,50 мм

Подключение 230В AC
- 3х1,50 мм

для подключения автоматики EMS 2

- 3х1,50 мм

для подключения циркуляционных насосов

- 4х1,50 мм

для подключения приводов трехходового клапана

Подключение ≤ 24В DC
- 0,75 мм

...1,50 мм

до 20 м

- 1,50 мм

от 20 до 100 м

EM S

T 1

T W 1

1 0

T 0

1 1 1 2

T1 TW 1

O UT

N L

230V

PW 1

N L

PW 2

N L

PC 0

N L

230V

PW 2

Condens 7000i W

393

Каталог отопительного оборудования 2023

Перейти

к главе↓

Системы управления
Котёл Bosch Condens 7000i W

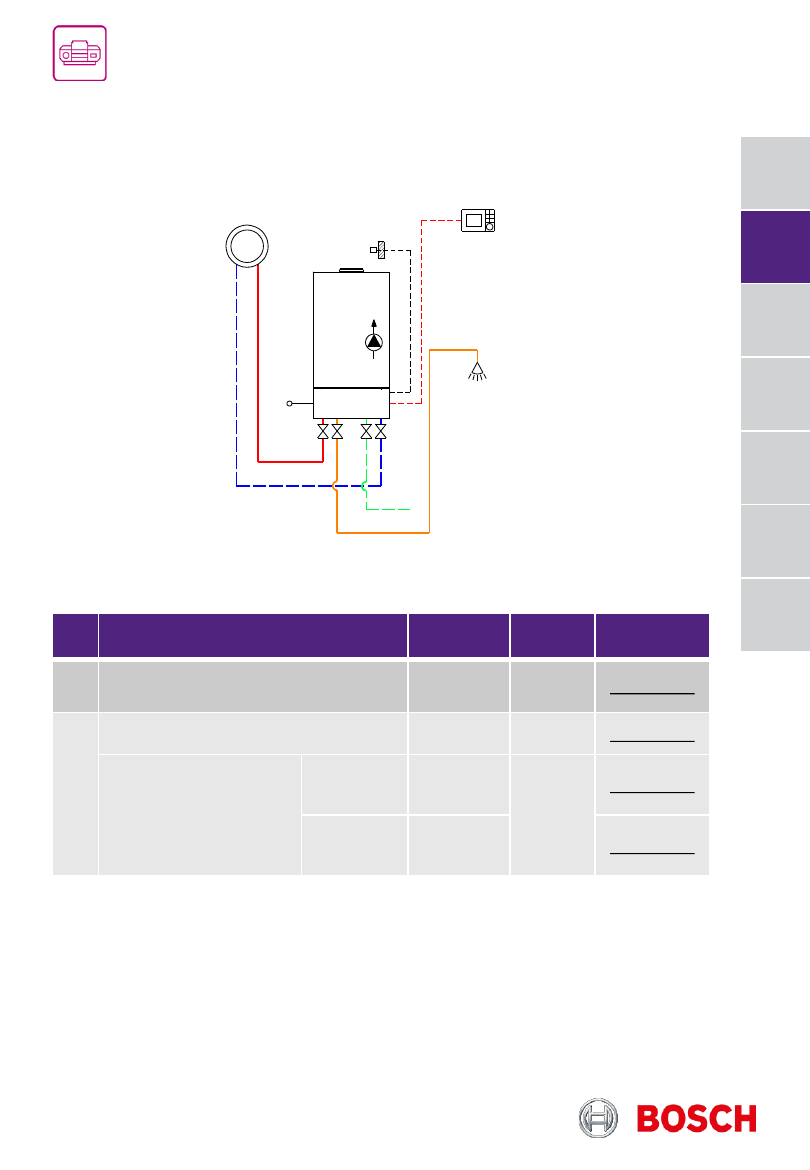

Двухконтурный котёл + 1 отопительный контур без смесителя

394

№

Наименование

На схеме

Кол-во

Артикул

Котел настенный газовый
GC7000iW 30/35 C

1 шт.

7736901437

Датчик наружной температуры

1 шт.

87472071010

ОК 1

230V

ОК 1

Каталог отопительного оборудования 2023

Перейти

к главе↓

Системы управления
Котёл Bosch Condens 7000i W

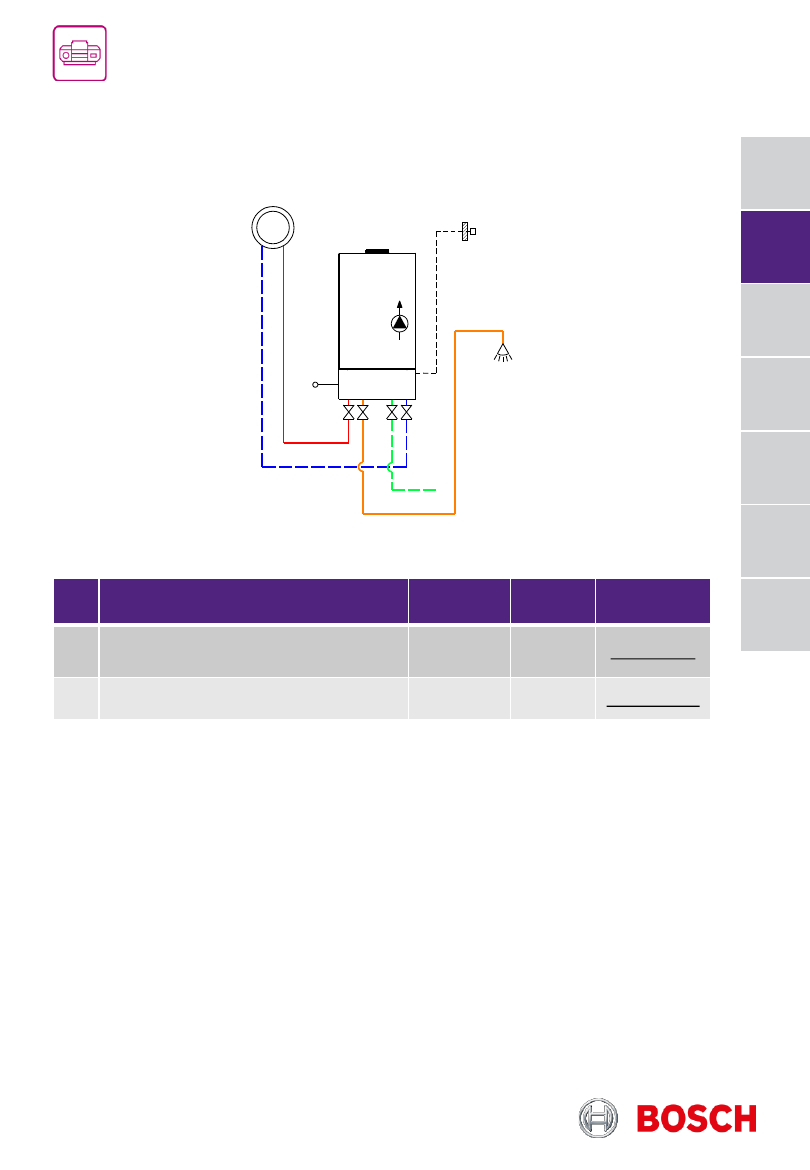

Двухконтурный котёл + 1 отопительный контур без смесителя

395

Шина EMS 2

Максимальная общая длина шинных соединений:

- 100 м с проводом сечением 2х0,50 мм

- 300 м с проводом сечением 2х1,50 мм

Подключение 230В AC
- 3х1,50 мм

для подключения автоматики EMS 2

- 3х1,50 мм

для подключения циркуляционных насосов

- 4х1,50 мм

для подключения приводов трехходового клапана

Подключение ≤ 24В DC
- 0,75 мм

...1,50 мм

до 20 м

- 1,50 мм

от 20 до 100 м

EM S

T 1

T W 1

1 0

T 0

1 1 1 2

O UT

N L

230V

PW 1

N L

PW 2

N L

PC 0

N L

230V

Condens 7000i W

Каталог отопительного оборудования 2023

Перейти

к главе↓

№

Наименование

На схеме

Кол-во

Артикул

Котел настенный Condens 7000i W

1 шт.

хххххххххх

Регулятор температуры CR100

CR100

1 шт.

7738111059

Погодный регулятор
(в комплекте датчик
наружной температуры)

CW100

1 шт.

7738111043

CW400

7738111077

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD 6.0 6000
12K (комплект)

TW1

1 шт.

7735502289

Системы управления
Котёл Bosch Condens 7000i W

Одноконтурный котёл + 1 отопительный контур без смесителя + бак-
водонагреватель + регулятор температуры

ОК 1

PW2

TW1

230V

CR100/CW100/CW400

ОК 1

PW2

TW1

CR100/CW100/CW400

396

Каталог отопительного оборудования 2023

Перейти

к главе↓

Системы управления
Котёл Bosch Condens 7000i W

Одноконтурный котёл + 1 отопительный контур без смесителя + бак-
водонагреватель + регулятор температуры

Шина EMS 2

Максимальная общая длина шинных соединений:

- 100 м с проводом сечением 2х0,50 мм

- 300 м с проводом сечением 2х1,50 мм

Подключение 230В AC
- 3х1,50 мм

для подключения автоматики EMS 2

- 3х1,50 мм

для подключения циркуляционных насосов

- 4х1,50 мм

для подключения приводов трехходового клапана

Подключение ≤ 24В DC
- 0,75 мм

...1,50 мм

до 20 м

- 1,50 мм

от 20 до 100 м

EM S

T 1

T W 1

1 0

T 0

1 1 1 2

T1 TW 1

O U T

N L

230V

PW 1

N L

PW 2

N L

PC 0

N L

230V

PW 2

Condens 7000i W

CR100/CW100/CW400

397

Каталог отопительного оборудования 2023

Перейти

к главе↓

№

Наименование

На схеме

Кол-во

Артикул

Котел настенный газовый
GC7000iW 30/35 C

1 шт.

7736901437

Регулятор температуры CR100

CR100

1 шт.

7738111059

Погодный регулятор
(в комплекте датчик
наружной температуры)

CW100

1 шт.

7738111043

CW400

7738111077

Системы управления
Котёл Bosch Condens 7000i W

Двухконтурный котёл + 1 отопительный контур без смесителя + регулятор
температуры

398

ОК 1

230V

CR100/CW100/CW400

ОК 1

CR100/CW100/CW400

Каталог отопительного оборудования 2023

Перейти

к главе↓

Системы управления
Котёл Bosch Condens 7000i W

Двухконтурный котёл + 1 отопительный контур без смесителя + регулятор
температуры

399

Шина EMS 2

Максимальная общая длина шинных соединений:

- 100 м с проводом сечением 2х0,50 мм

- 300 м с проводом сечением 2х1,50 мм

Подключение 230В AC
- 3х1,50 мм

для подключения автоматики EMS 2

- 3х1,50 мм

для подключения циркуляционных насосов

- 4х1,50 мм

для подключения приводов трехходового клапана

Подключение ≤ 24В DC
- 0,75 мм

...1,50 мм

до 20 м

- 1,50 мм

от 20 до 100 м

EM S

T 1

T W 1

1 0

T 0

1 1 1 2

O U T

N L

230V

PW 1

N L

PW 2

N L

PC 0

N L

230V

Condens 7000i W

CR100/CW100/CW400

Каталог отопительного оборудования 2023

Перейти

к главе↓

№

Наименование

На схеме

Кол-во

Артикул

Котел настенный Condens 7000i W

1 шт.

хххххххххх

Погодный регулятор

(в комплекте датчик

наружной температуры)

CW100

1 шт.

7738111043

CW400

7738111077

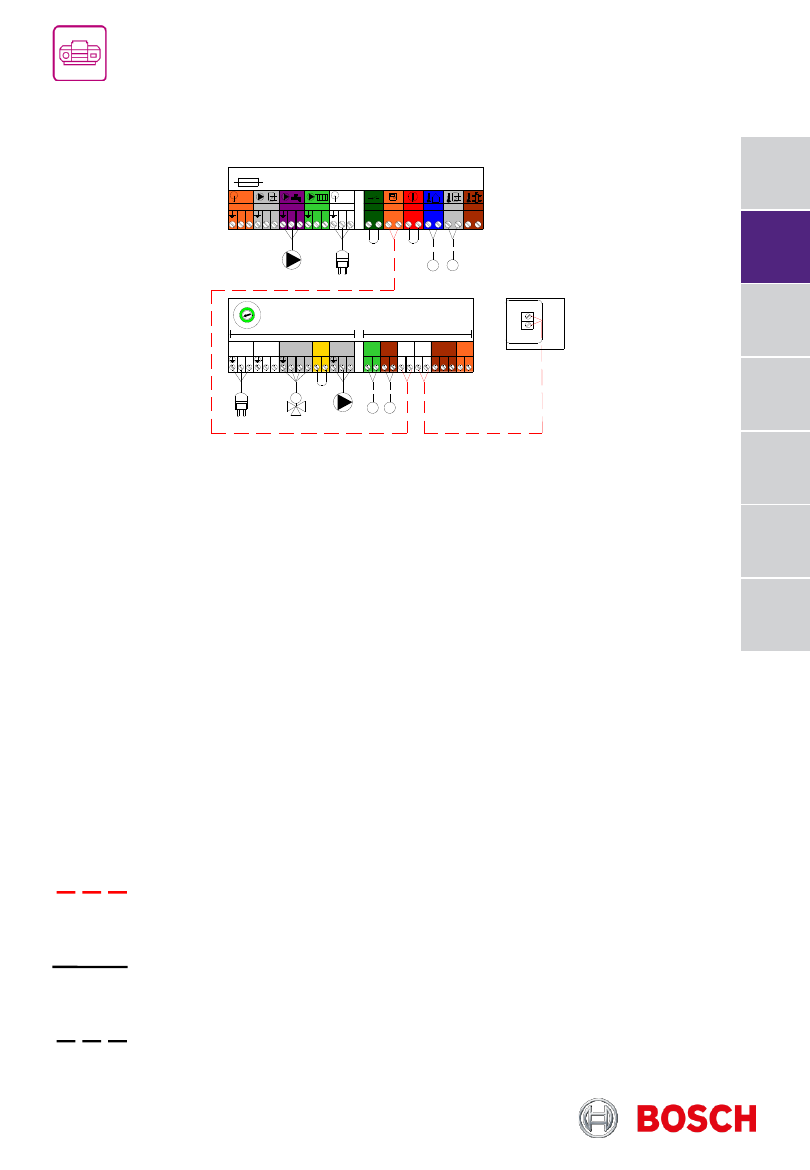

Модуль MM100-C
(в комплекте датчик температуры)

MM100

TC1

1 шт.

7738110139

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD6.0

1 шт.

7735502290

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD 6.0 6000
12K (комплект)

TW1

1 шт.

7735502289

Системы управления
