WINCOR Банкомат CINEO C2060 ProCash 8000. Руководство оператора (2013 год) - часть 11

Термослой на внутренней стороне

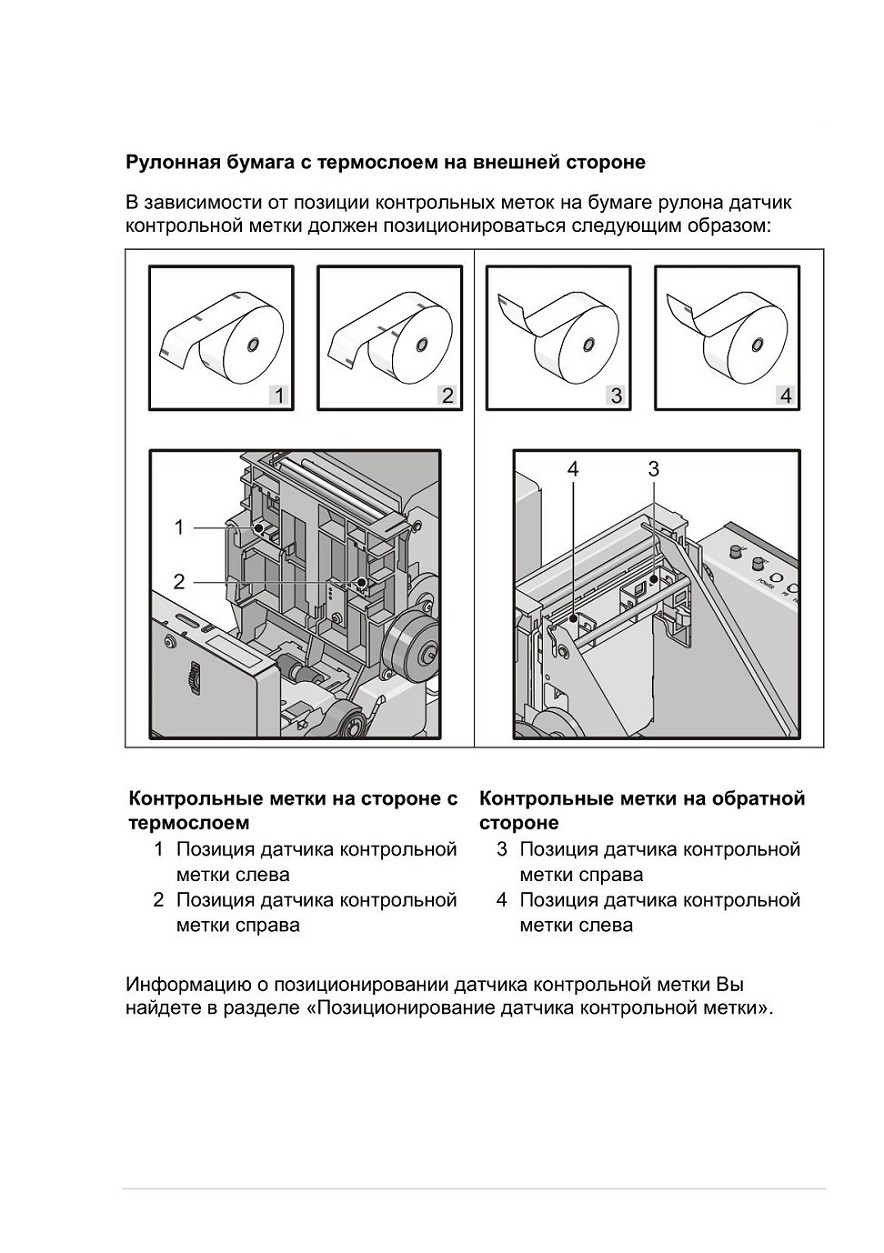

Рулонная бумага с термослоем на внешней стороне

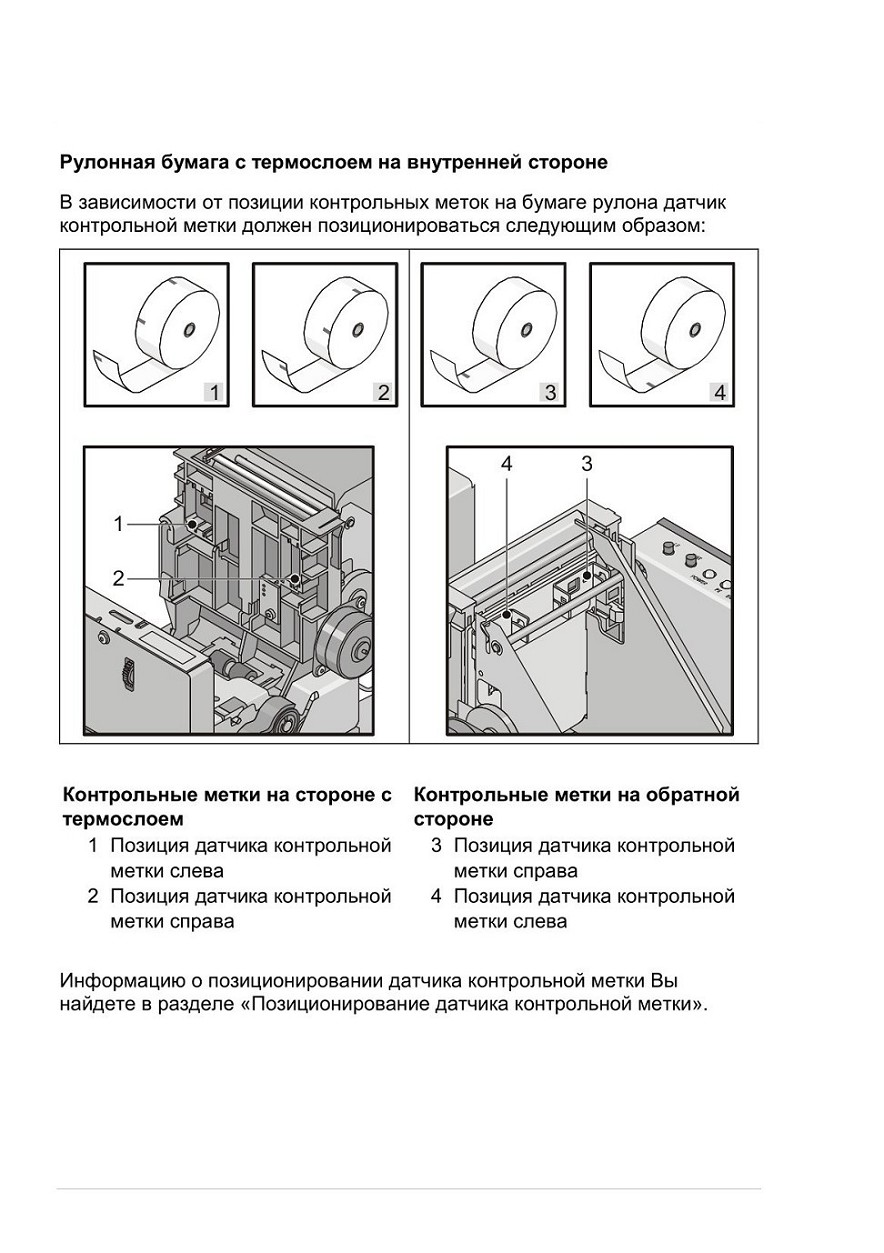

Рулонная бумага с термослоем на внутренней стороне

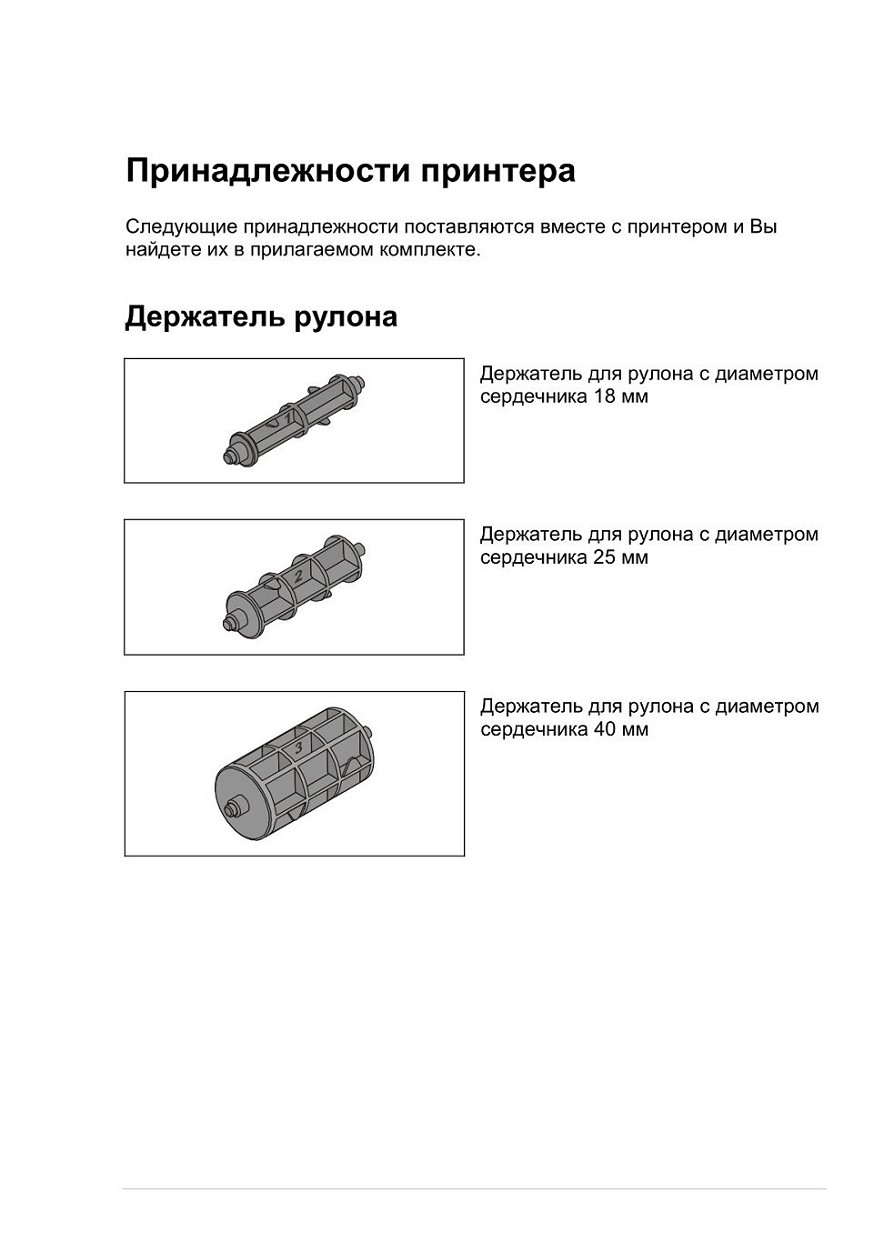

Принадлежности принтера

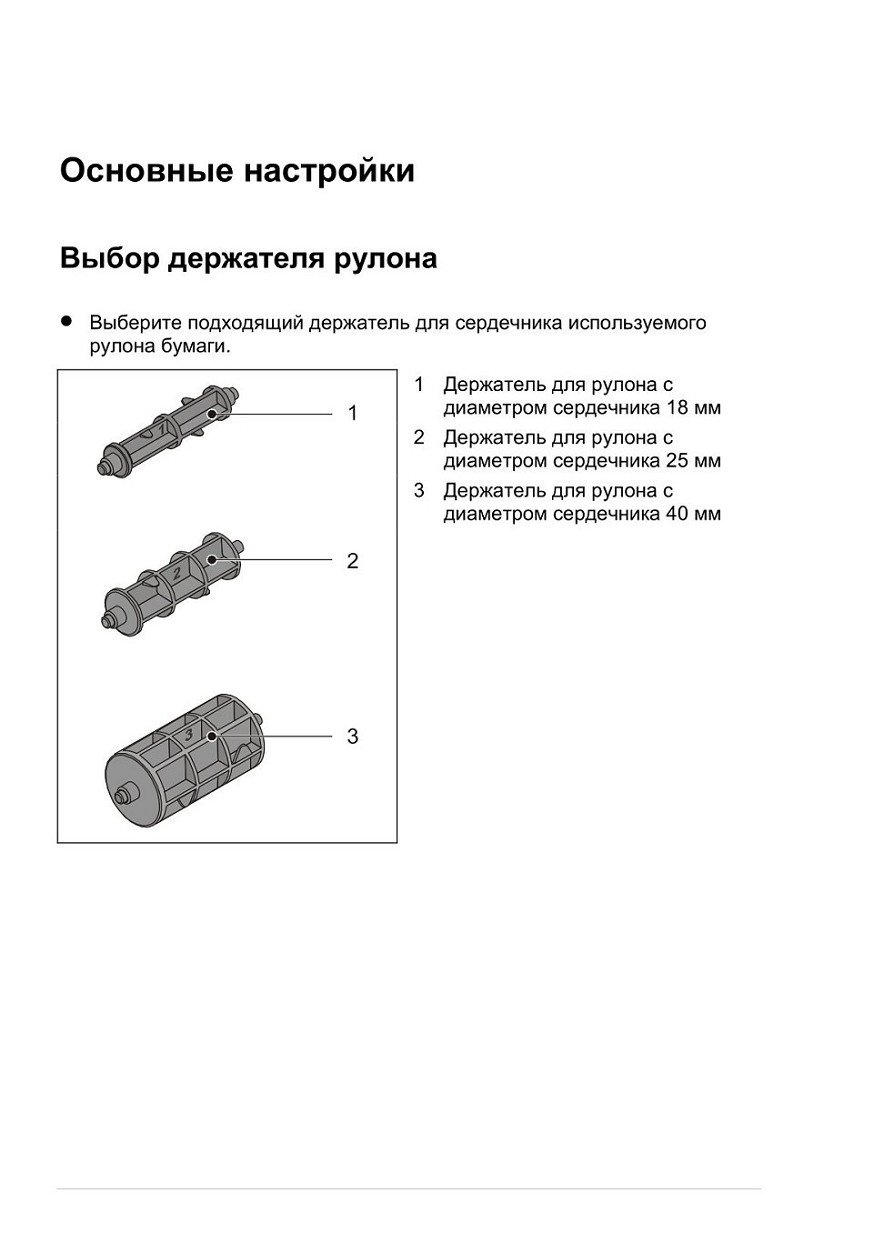

Основные настройки
Выбор держателя рулона

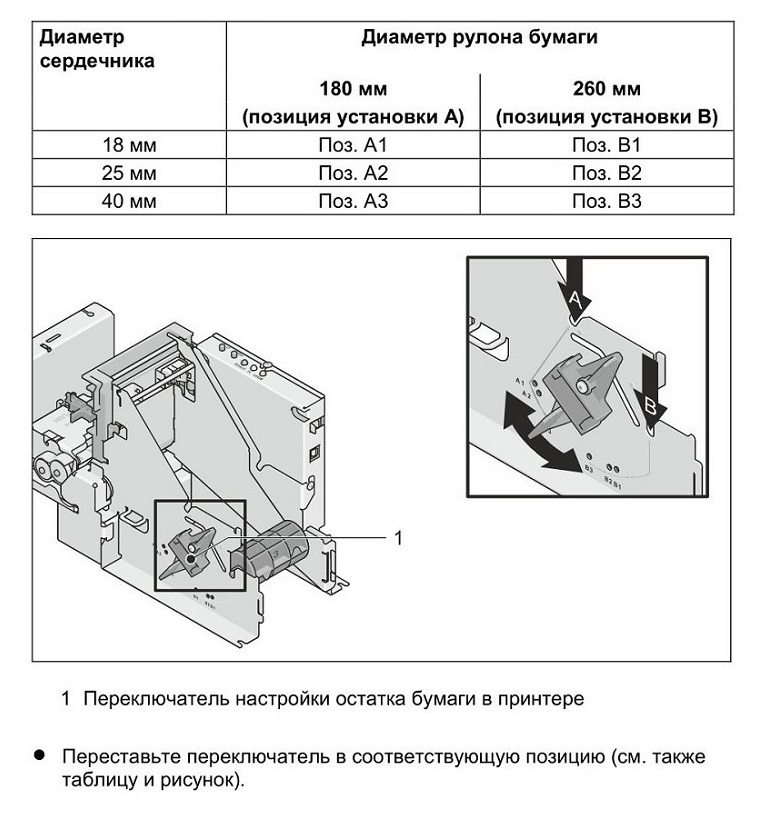

Настройка датчика остатка бумаги в принтере
При вводе банкомата в эксплуатацию или при изменении диаметра рулона бумаги или диаметра сердечника проверьте (согласно нижеприведенной таблице и рисунку) правильность позиции переключателя (1) настройки остатка бумаги в принтере.

Позиционирование датчика контрольной метки
Для распознавания контрольных меток на используемой рулонной бумаге необходимо позиционировать датчик контрольной метки.

Для этих целей на стороне с термослоем или обратной стороне принтера имеются по две позиции датчика контрольной метки (см. раздел «Позиция датчика контрольной метки»).

• Выньте, если необходимо, рулон бумаги (см. раздел «Замена рулона бумаги»).

Изменение позиции датчика контрольной метки на стороне с термослоем

В зависимости от позиции контрольных меток на стороне с термослоем датчик контрольной метки может позиционироваться справа или слева.

Следующий пример иллюстрирует смену позиции датчика с правой на левую сторону.

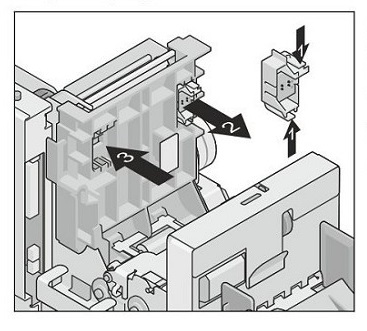

Нажмите на обе фиксирующие защелки в направлении стрелки (1) и выньте датчик контрольной метки в направлении стрелки(2) из держателя. Установите датчик контрольной метки в левую позицию (3).

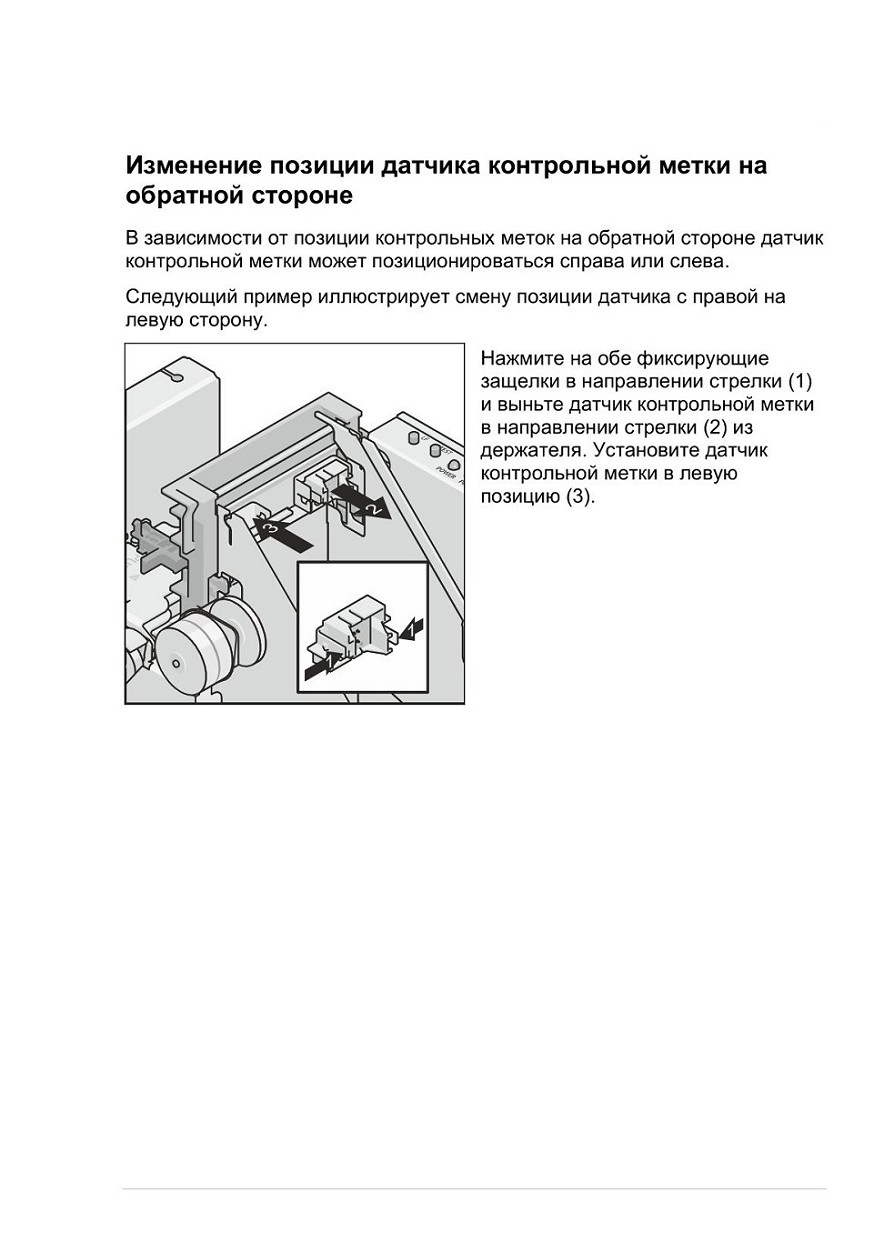

Изменение позиции датчика контрольной метки на

обратной стороне

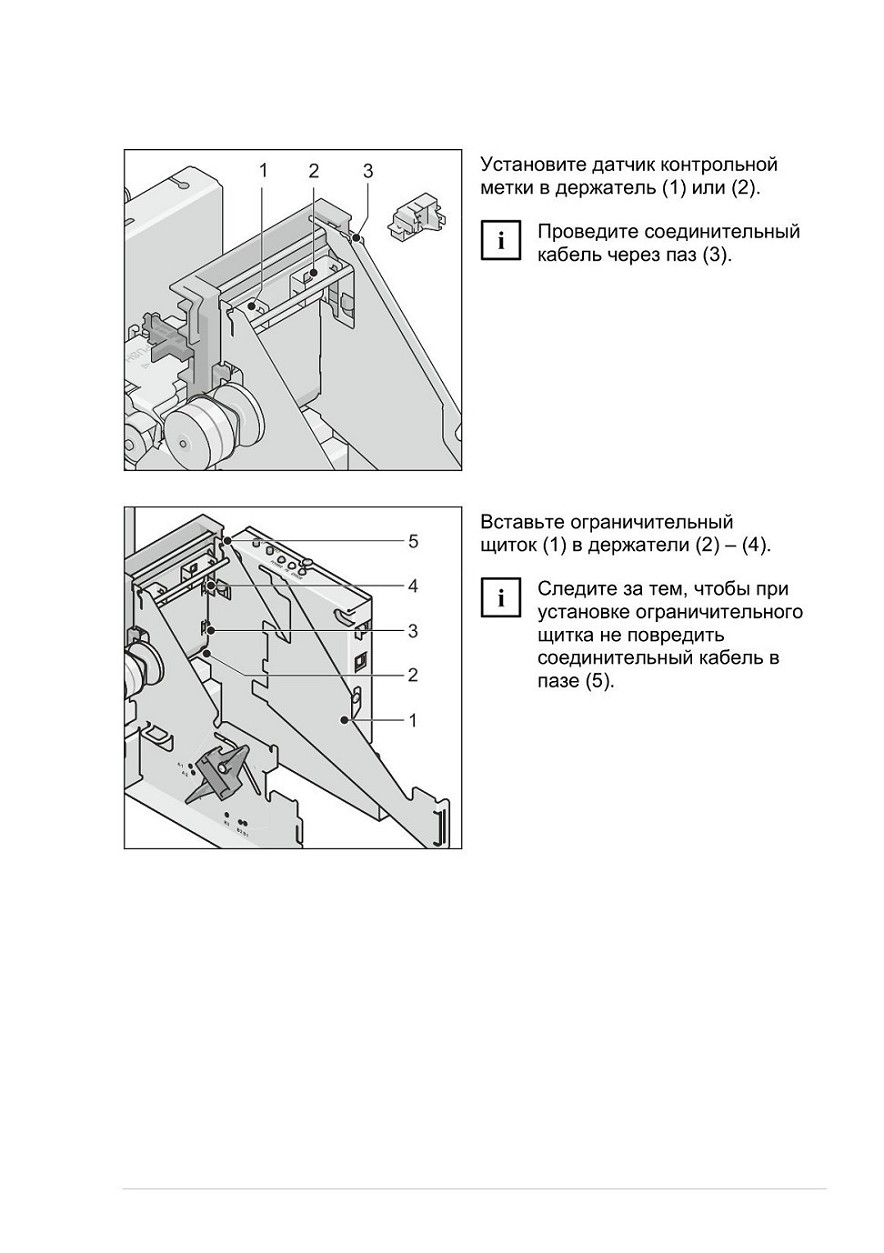

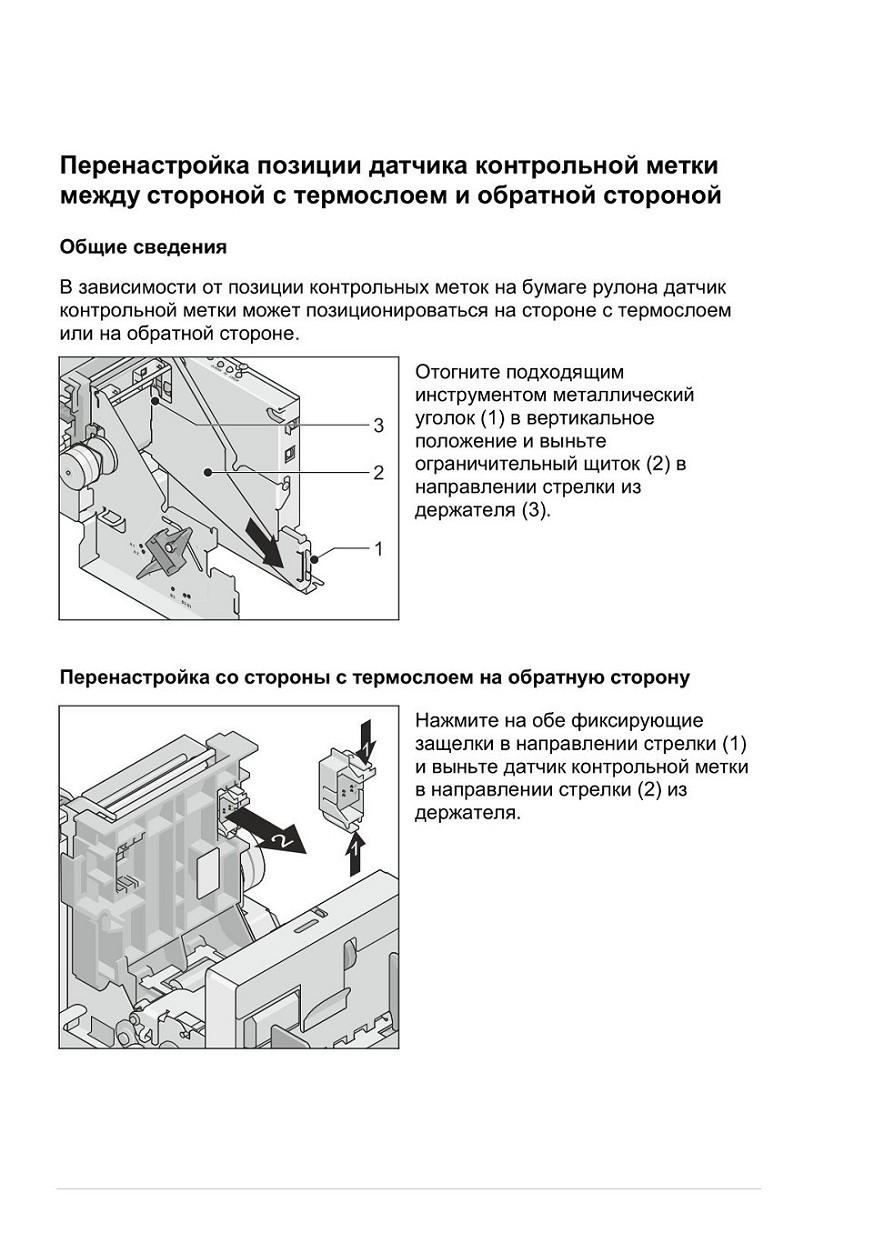

Перенастройка позиции датчика контрольной метки между стороной с термослоем и обратной стороной

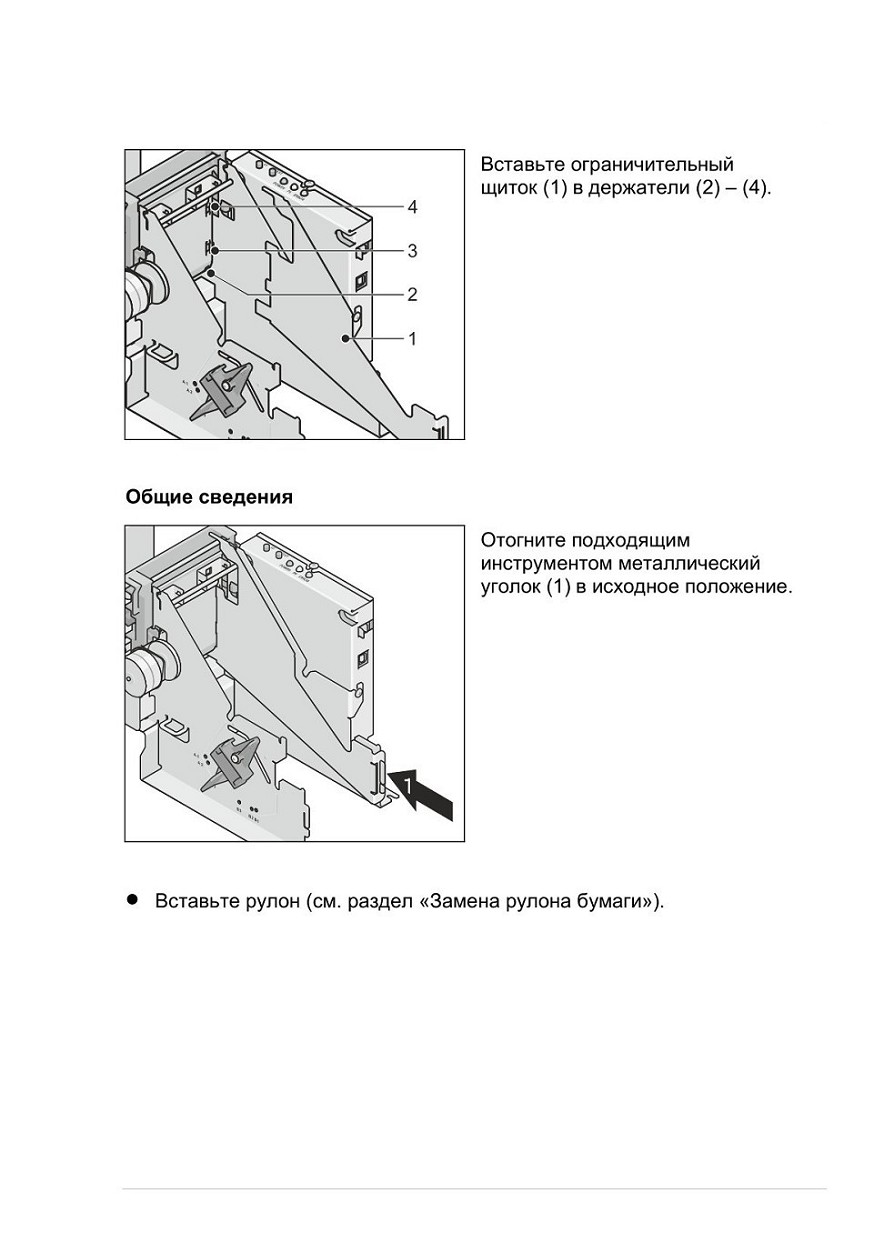

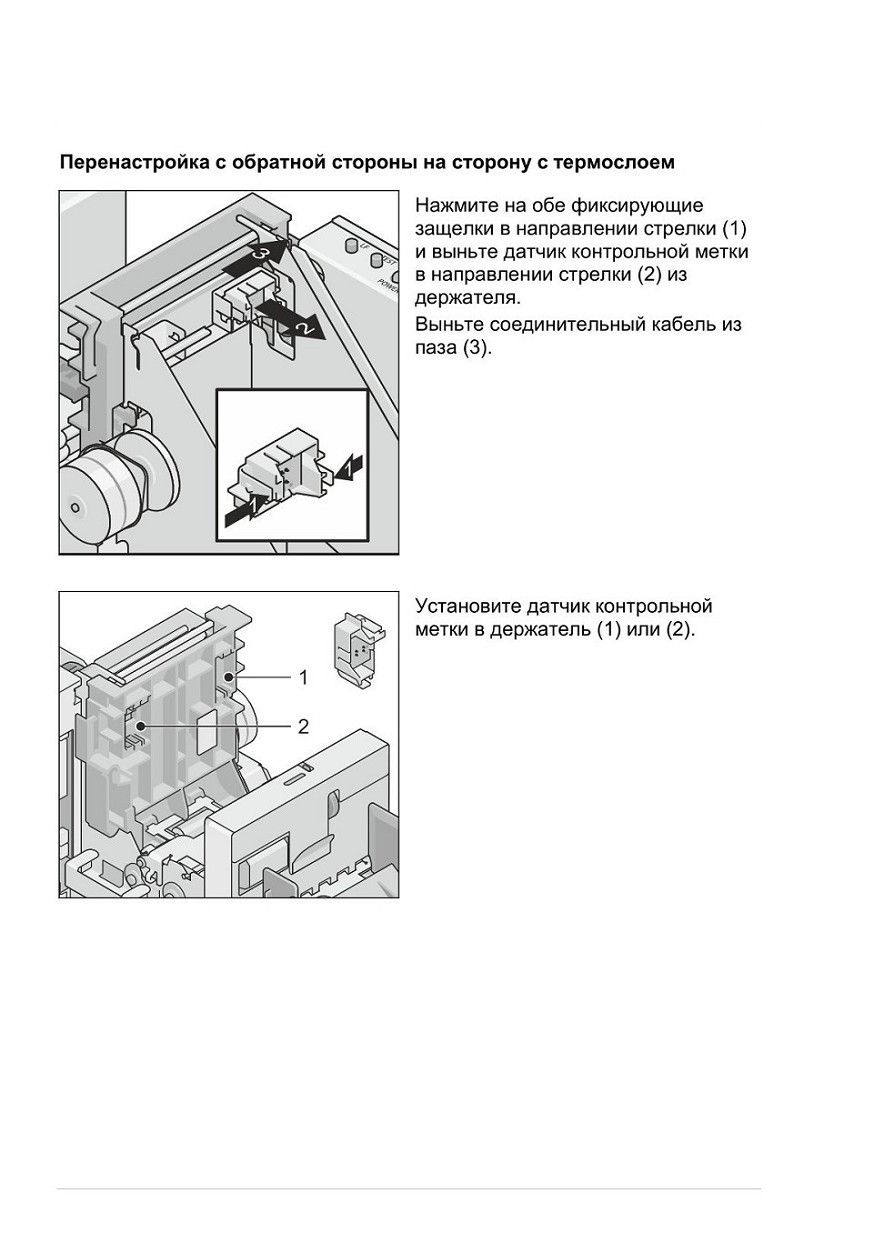

Перенастройка с обратной стороны на сторону с термослоем

Индикаторы остатка и наличия бумаги в принтере

Индикатор остатка бумаги в принтере

Датчик индикатора остатка бумаги размещен в лотке для рулонной бумаги.

Датчик сообщает приложению о наличии минимального запаса бумаги.

В зависимости от используемого приложения это сообщение может анализироваться и, например, выводиться на монитор.

На принтере загорается желтый СИД-индикатор состояния.

Индикатор наличия бумаги в принтере

Датчик индикатора наличия бумаги размещен на направляющей бумаги. Оптический датчик сообщает приложению и принтеру об отсутствии бумаги.

В зависимости от используемого приложения это сообщение может анализироваться и, например, выводиться на монитор.

На принтере мигает желтый СИД-индикатор состояния.

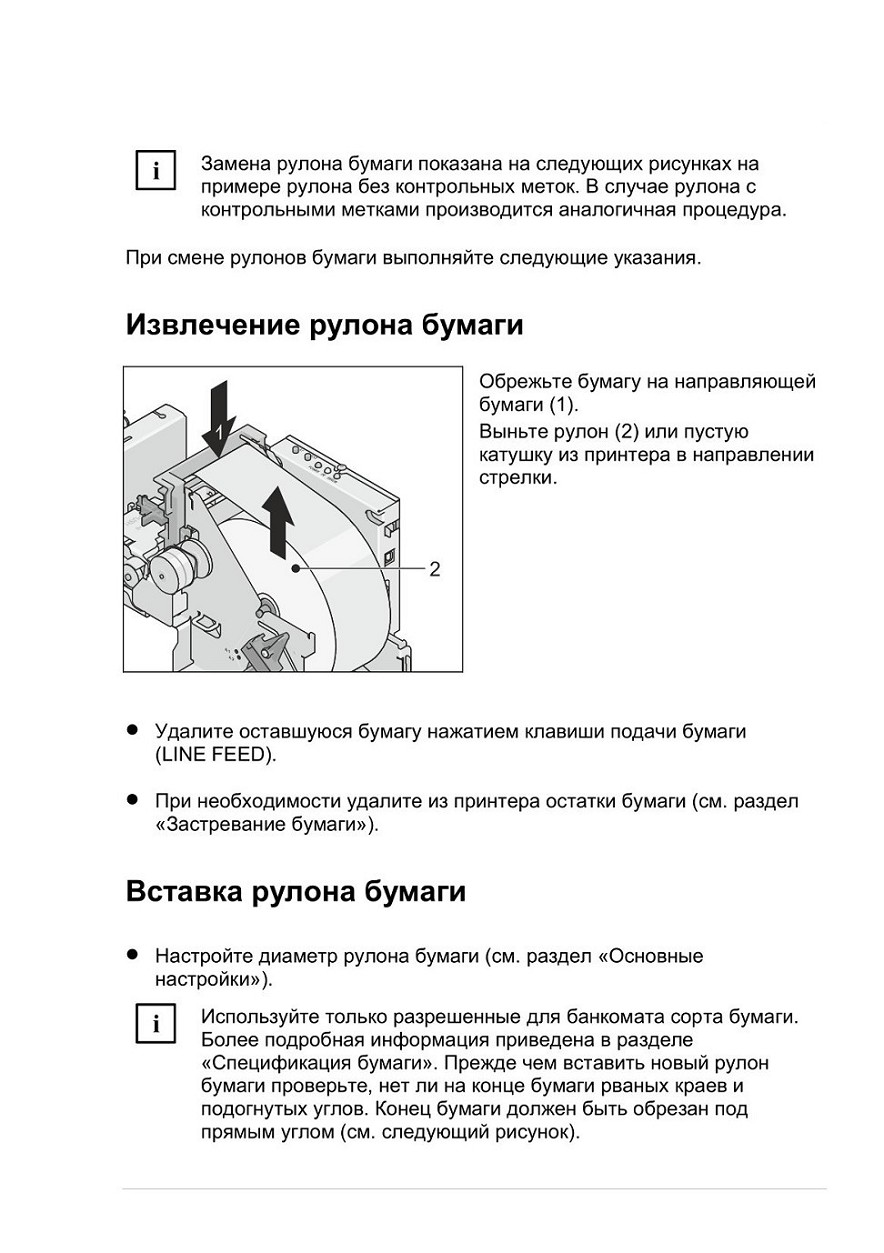

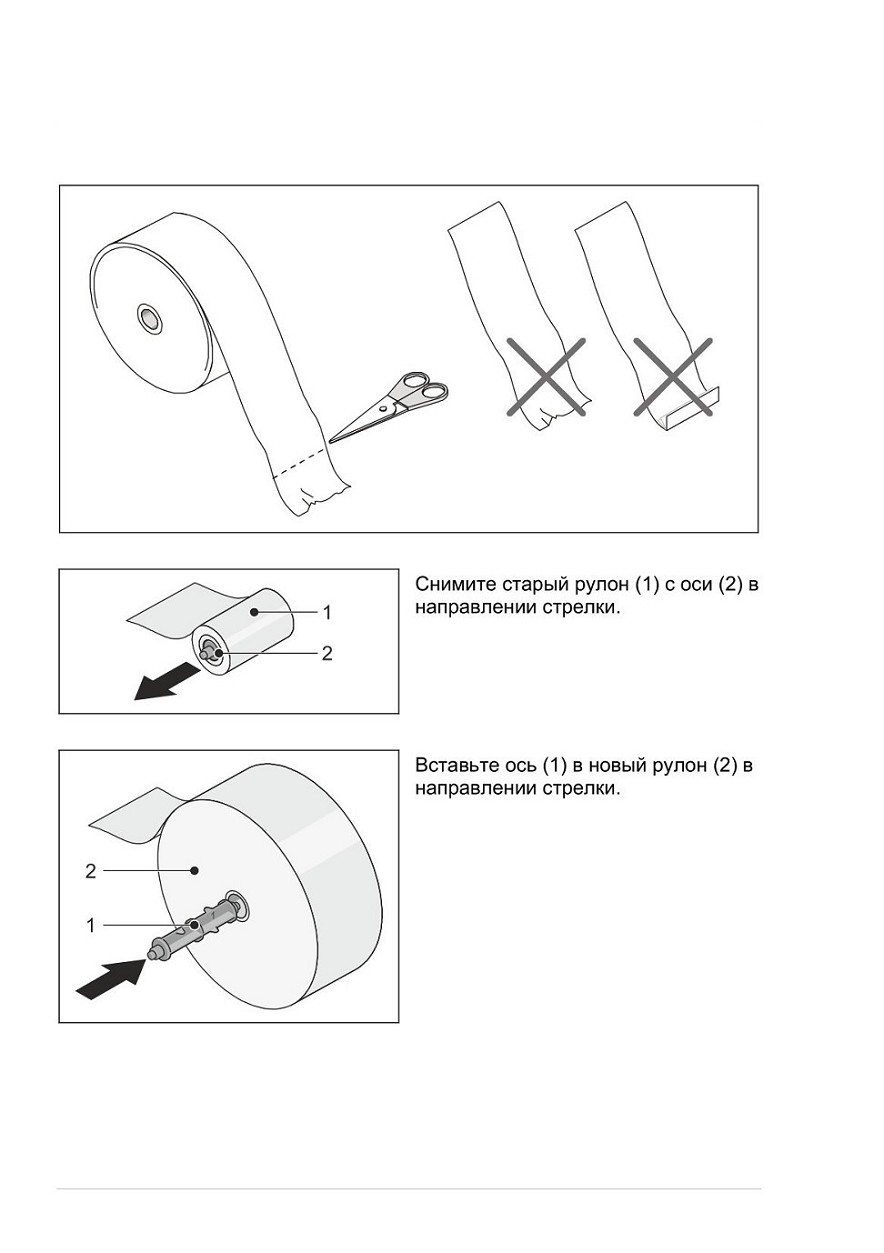

Замена рулона бумаги

• Запустите специальную прикладную программу (см. главу «Управление банкоматом», раздел «Вызов специальной прикладной программы банкомата»).

• Откройте банкомат C1NEO С2060 / ProCash 8000 и создайте доступ к чековому принтеру (его положение в банкомате CINEO С2060 / ProCash 8000 указано в главе «Описание банкоматов», а способ доступа к нему - в главе «Управление банкоматом»).

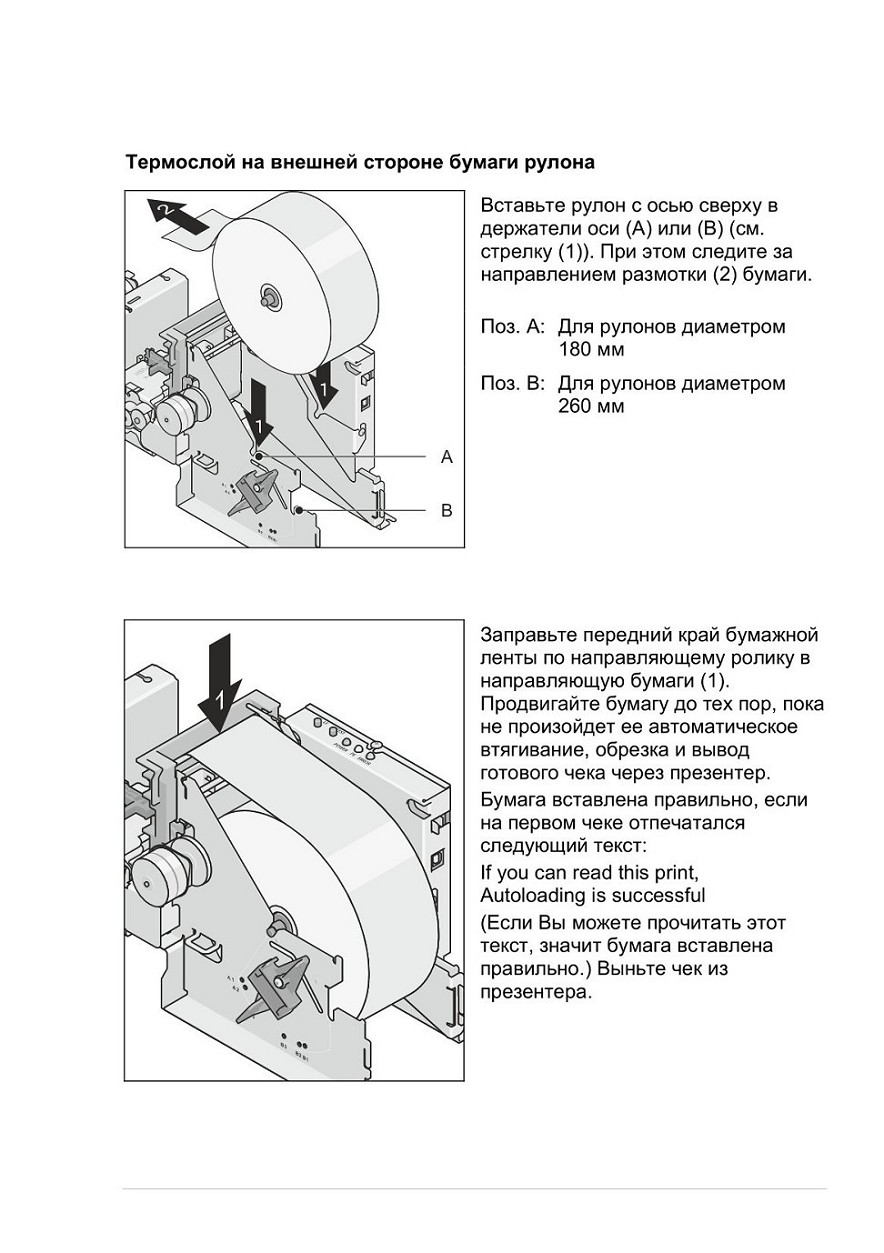

Термослой на внешней стороне бумаги рулона

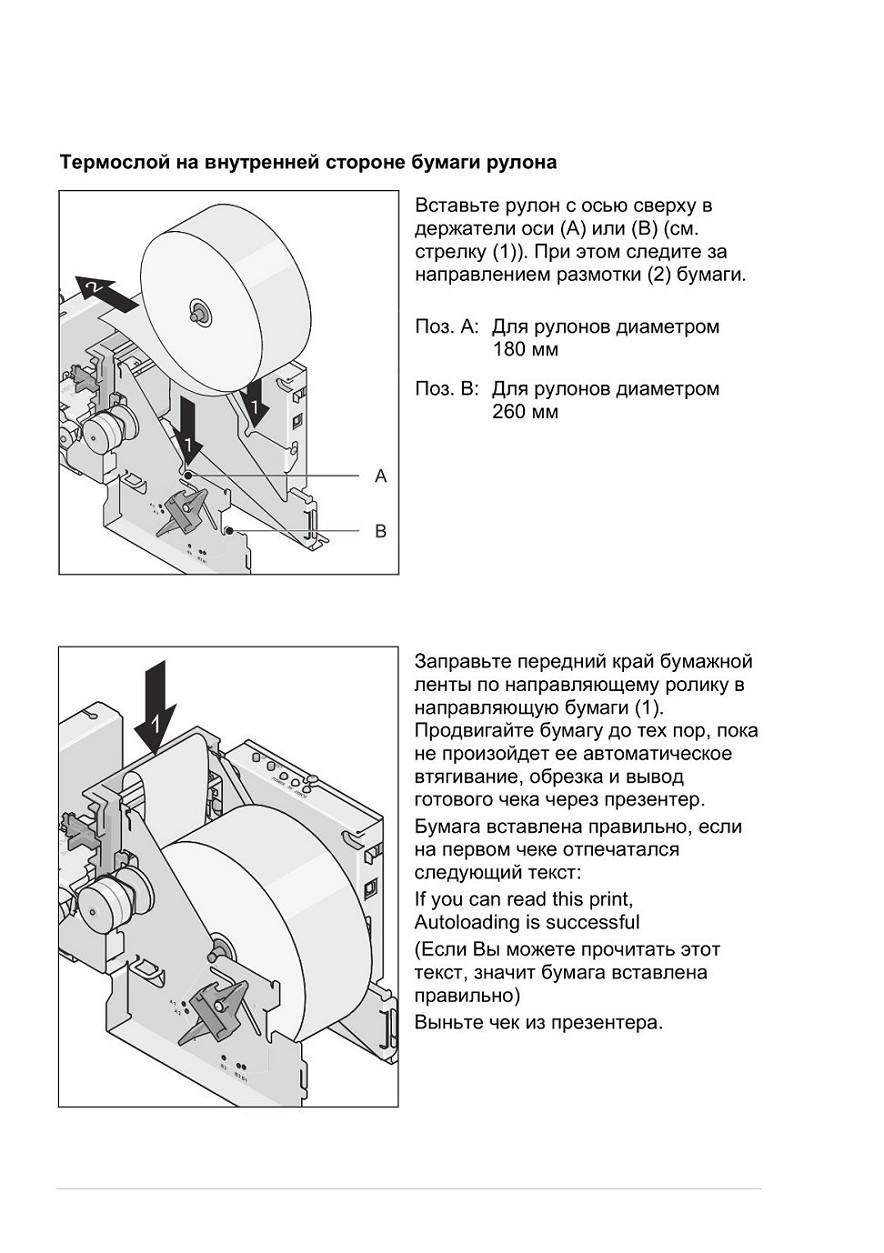

Термослой на внутренней стороне бумаги рулона

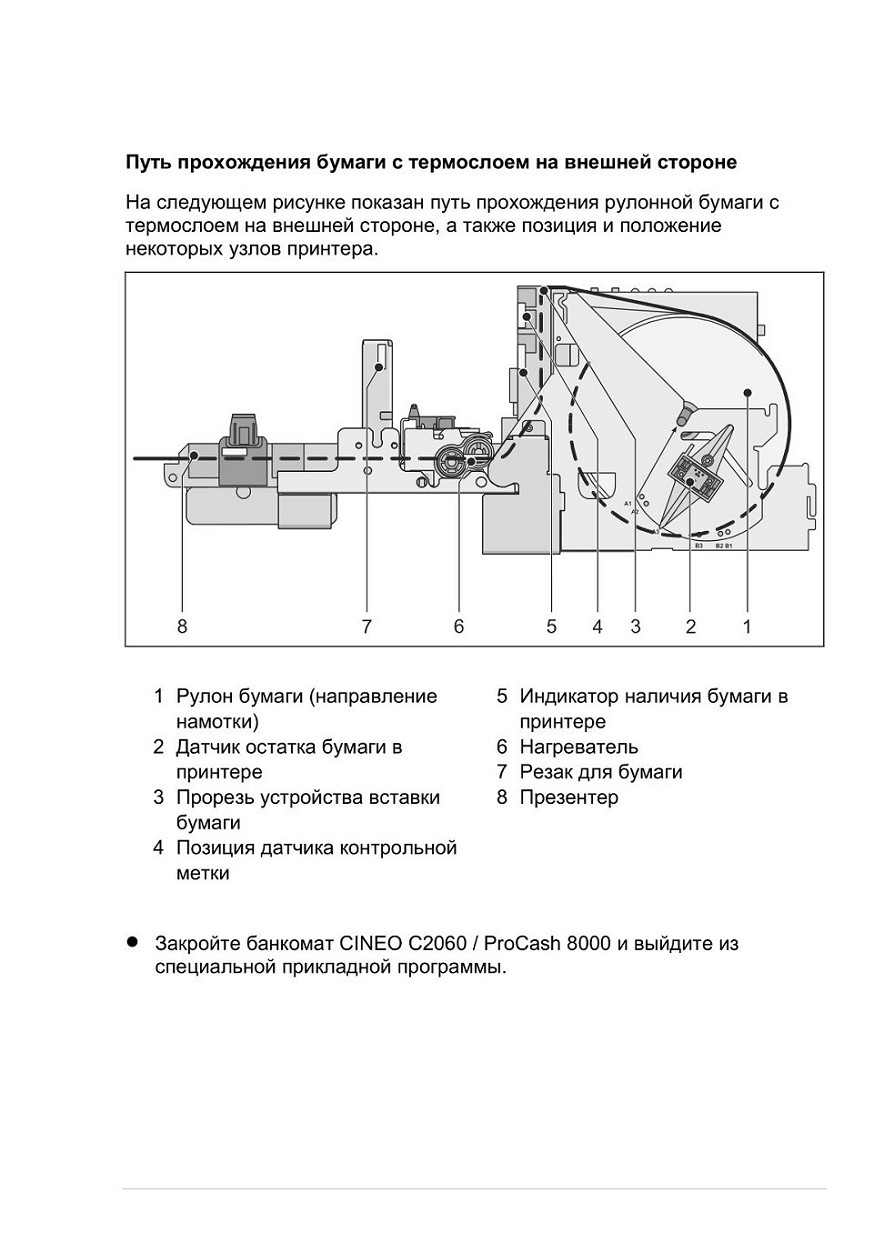

Путь прохождения бумаги с термослоем на внешней стороне

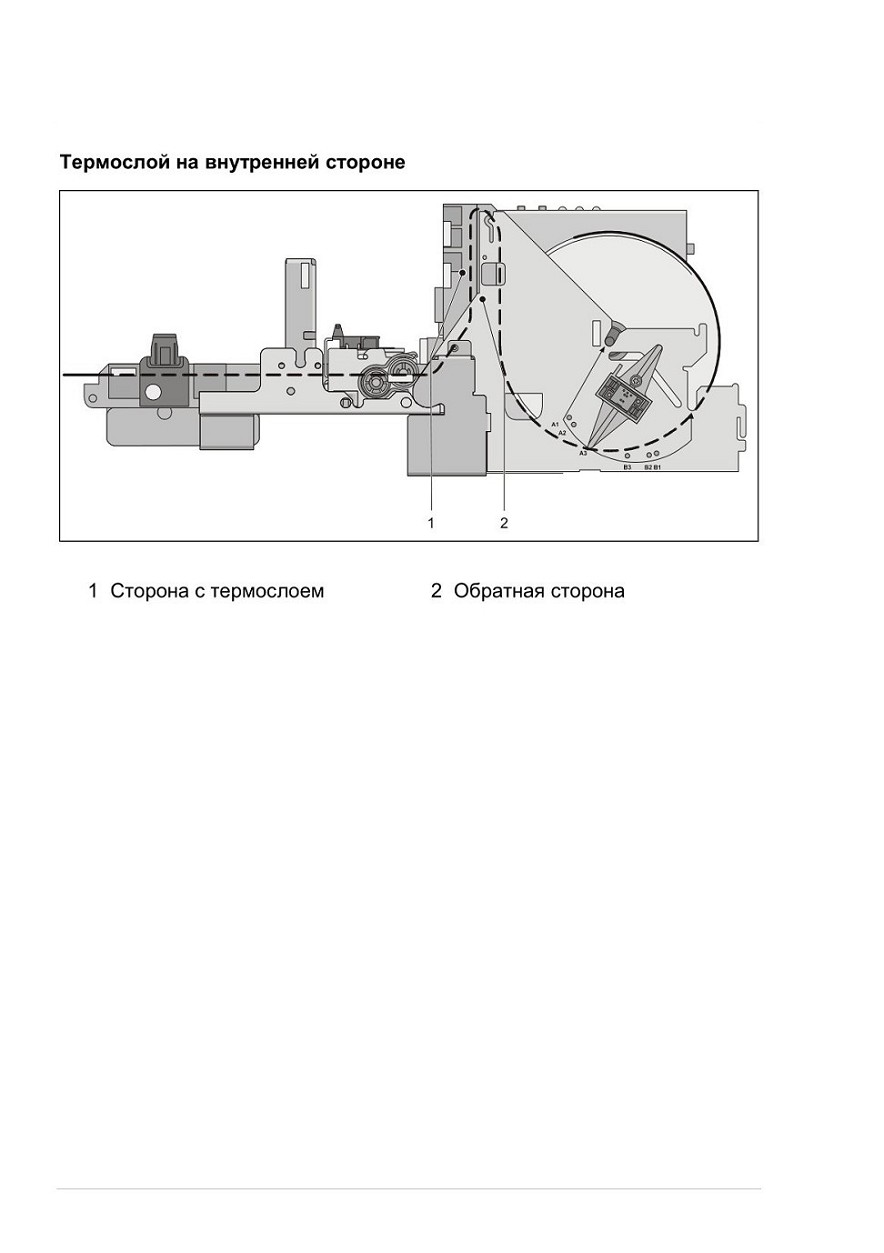

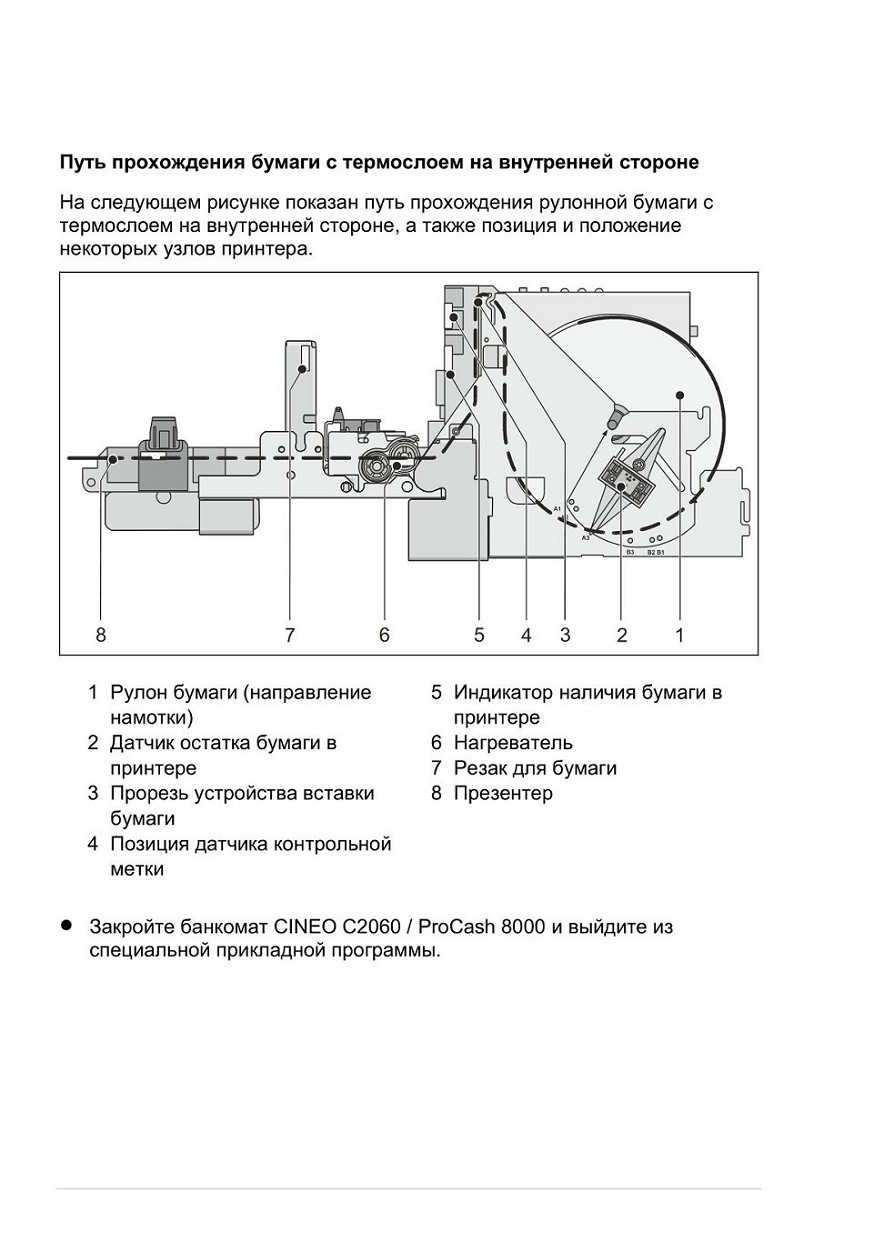

Путь прохождения бумаги с термослоем на внутренней стороне

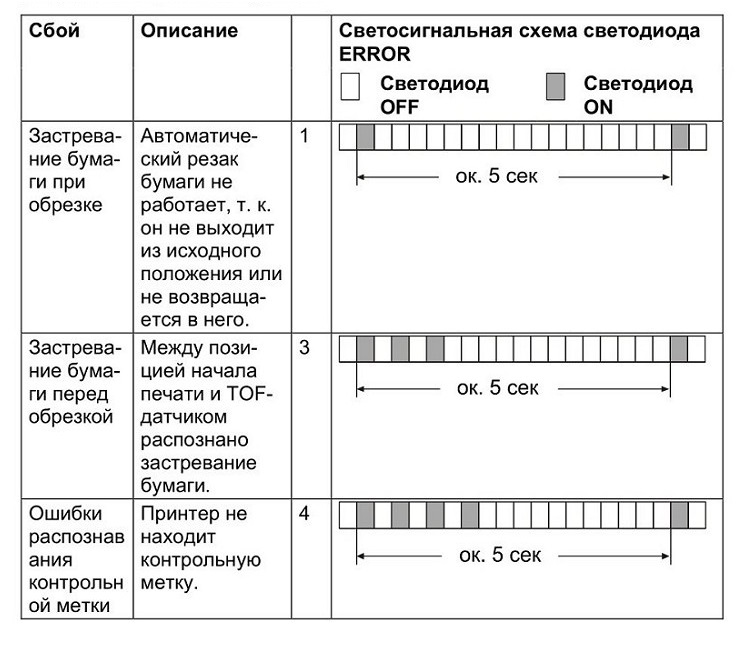

Светосигнальная схема светодиода ERROR
Неисправности, устраняемые собственными силами

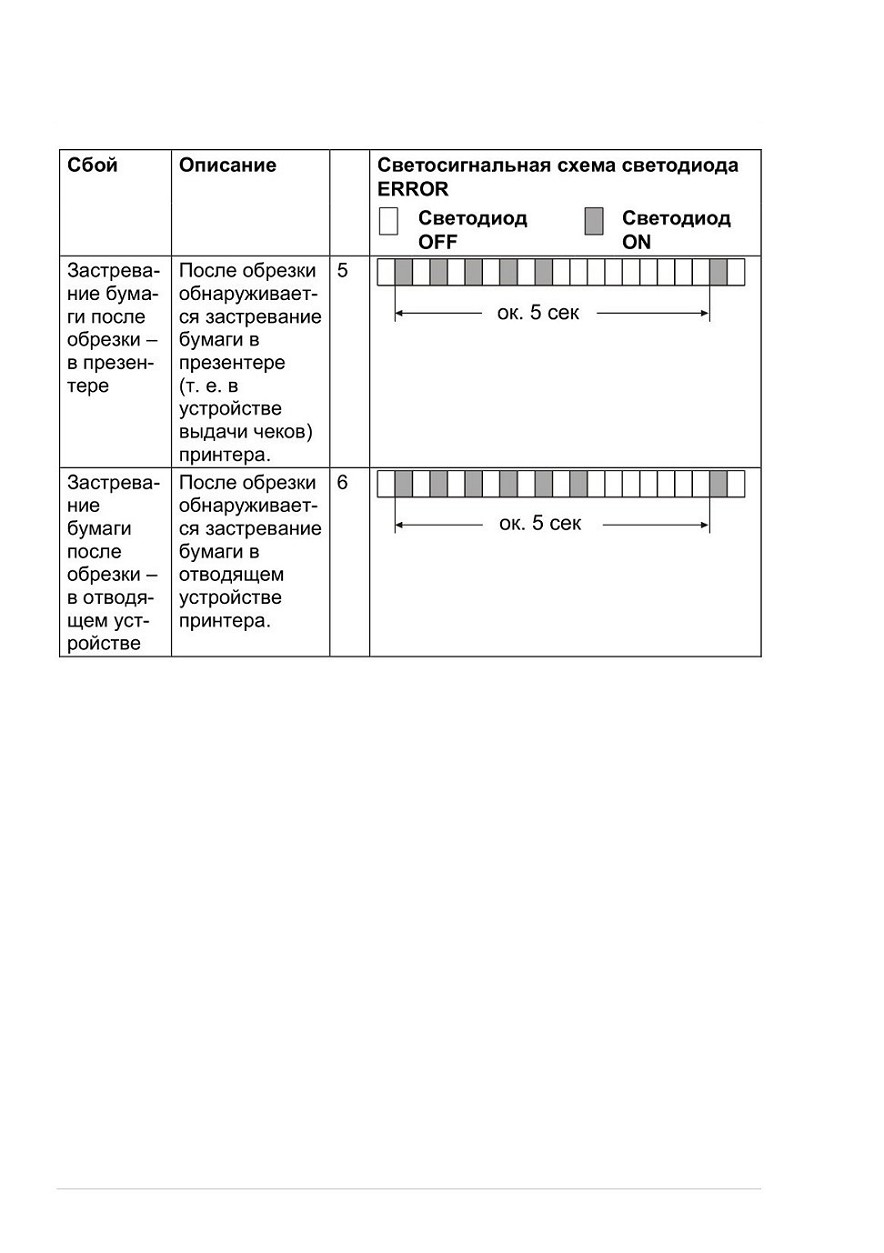

В следующей таблице приведены светосигнальные схемы неисправностей, устраняемых после принятия мер, перечисленных в разделе «Застревание бумаги».

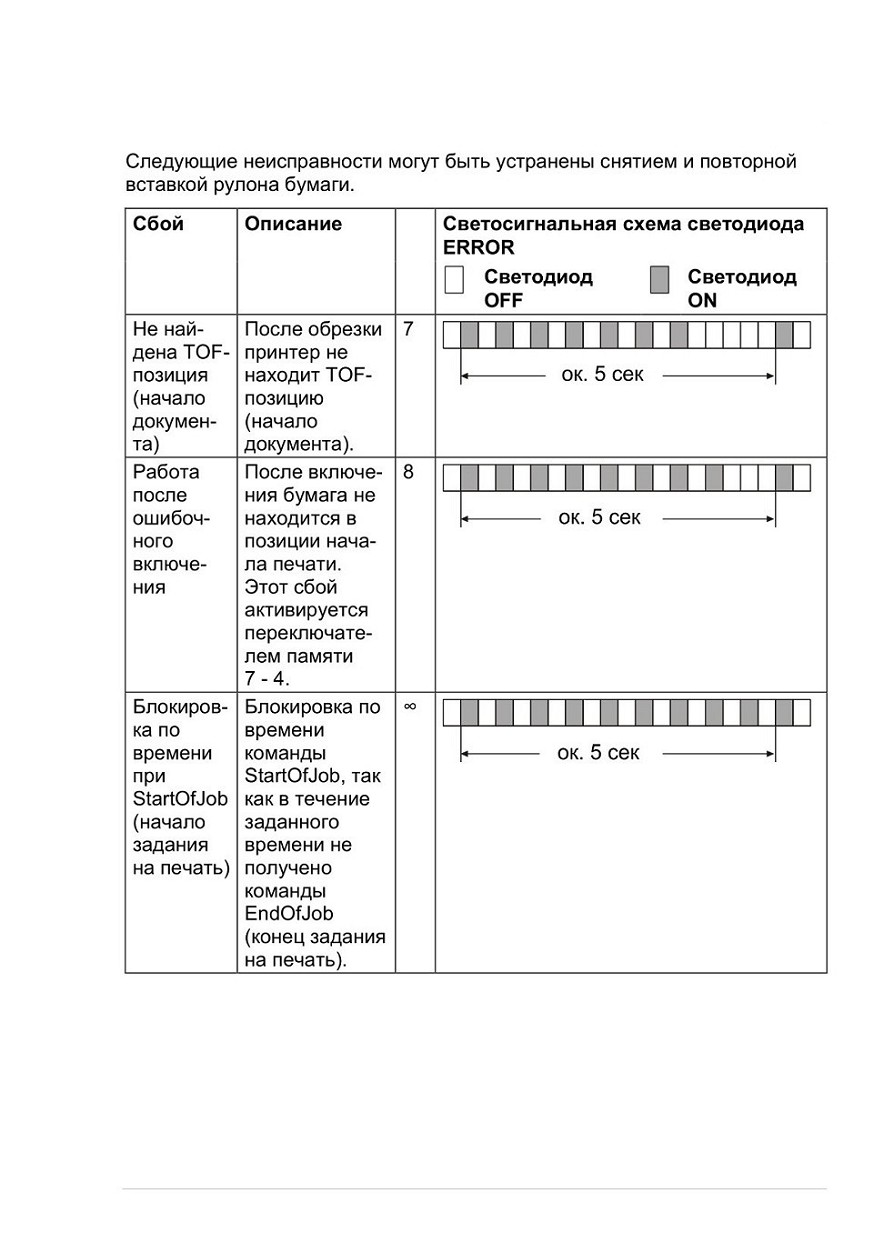

Следующие неисправности могут быть устранены снятием и повторной вставкой рулона бумаги.

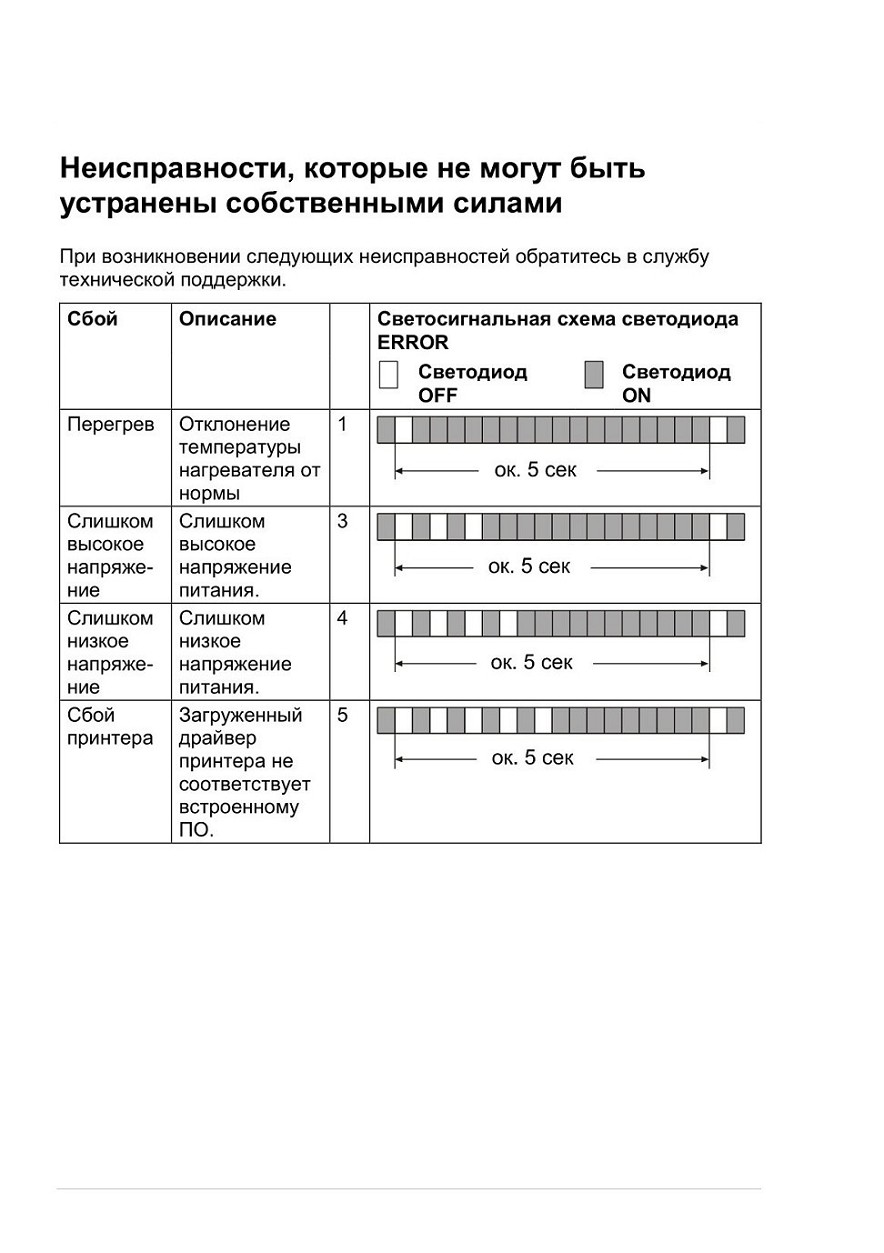

Неисправности, которые не могут быть устранены собственными силами

Неисправности

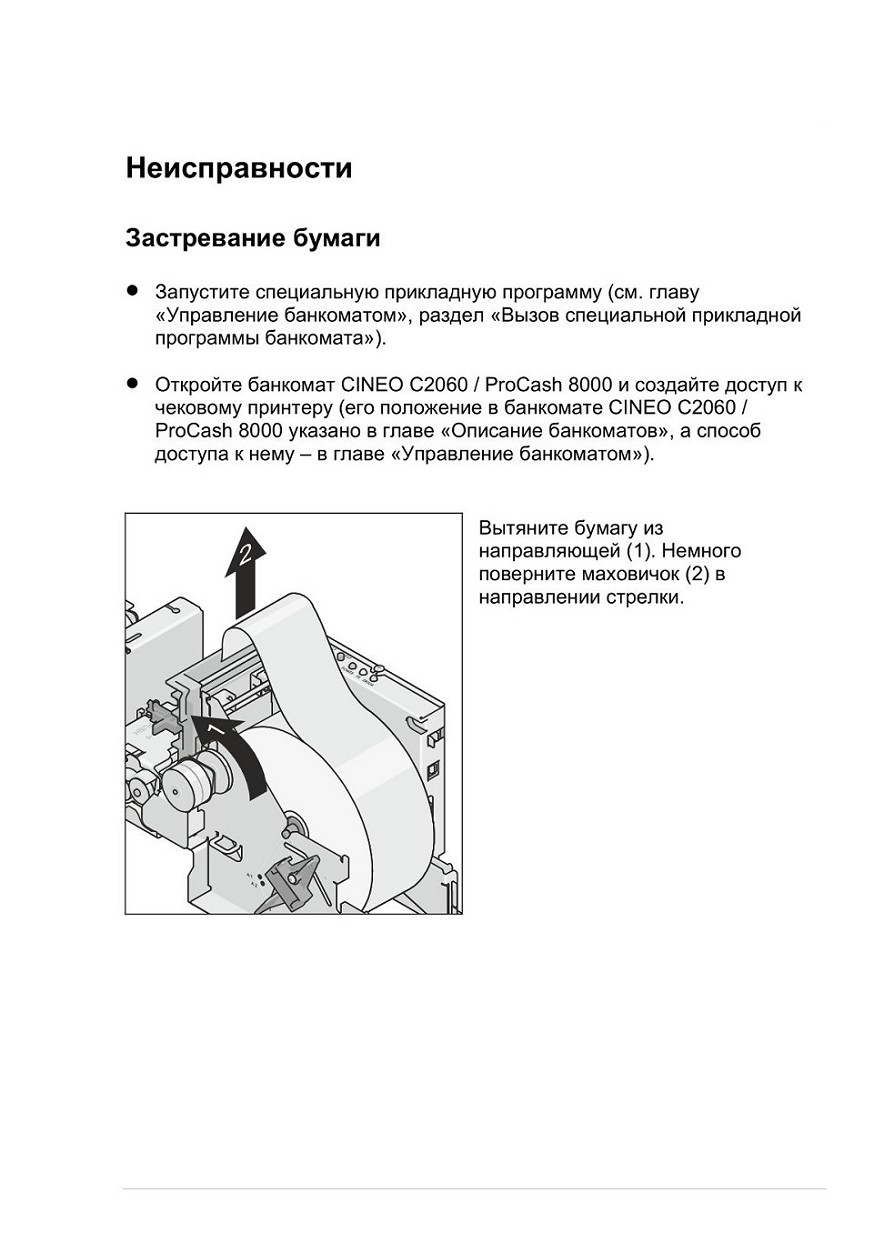

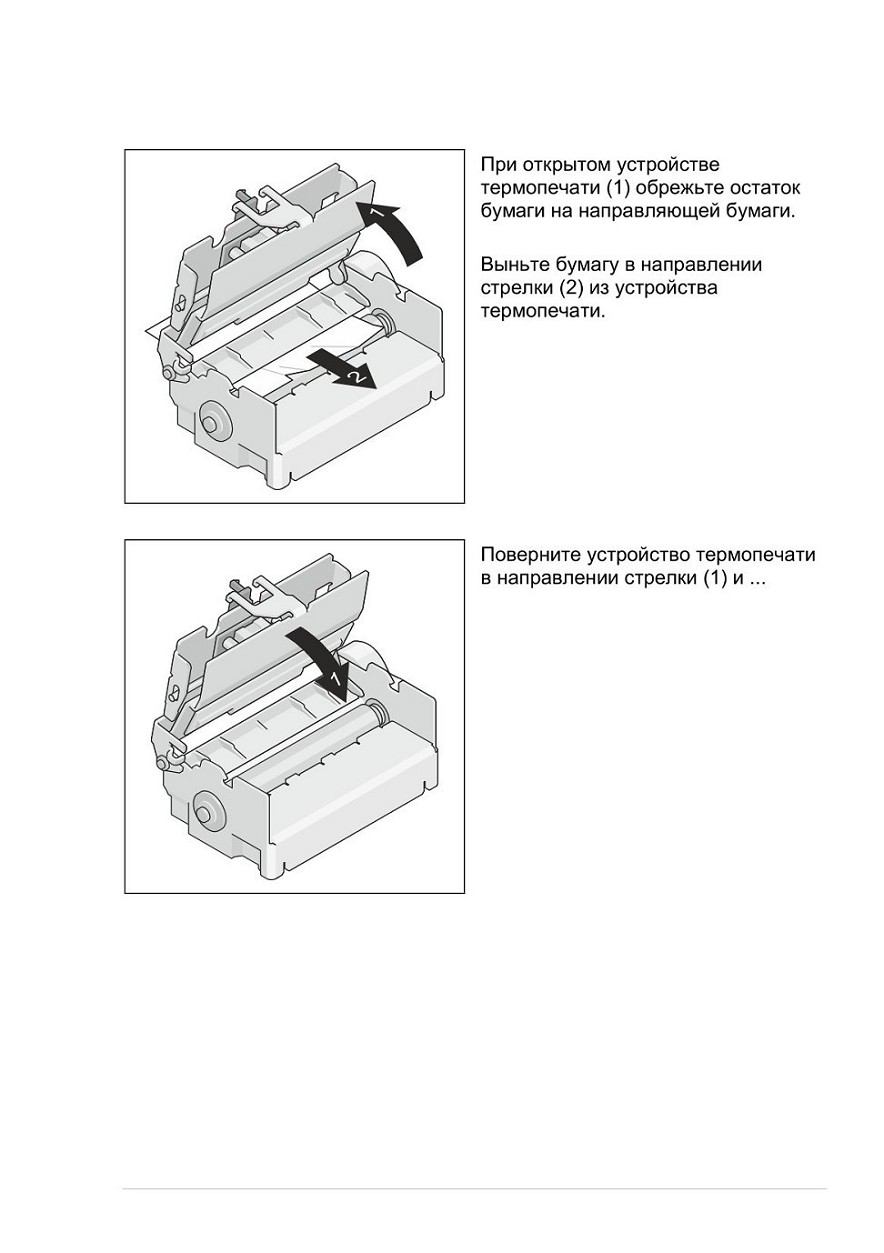

Застревание бумаги

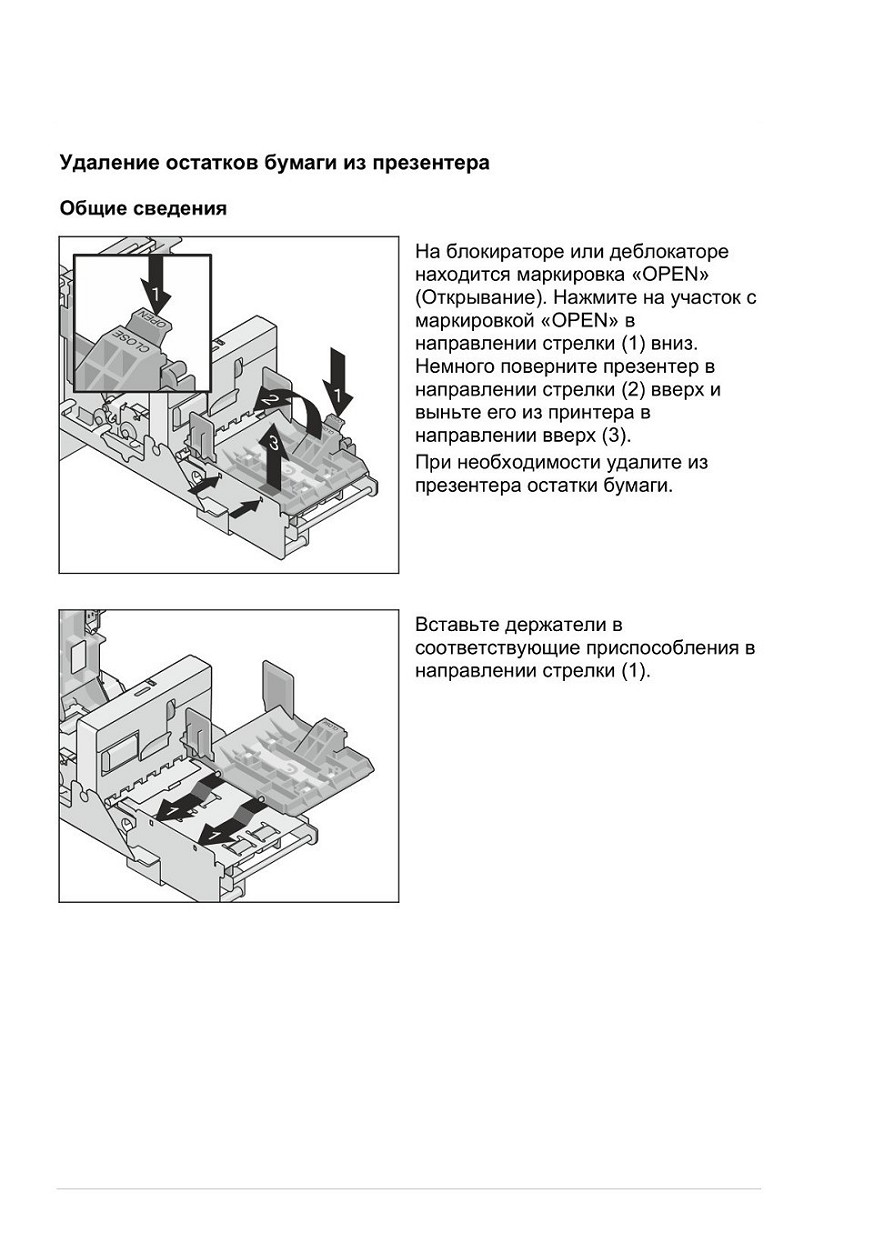

Удаление остатков бумаги из презентера

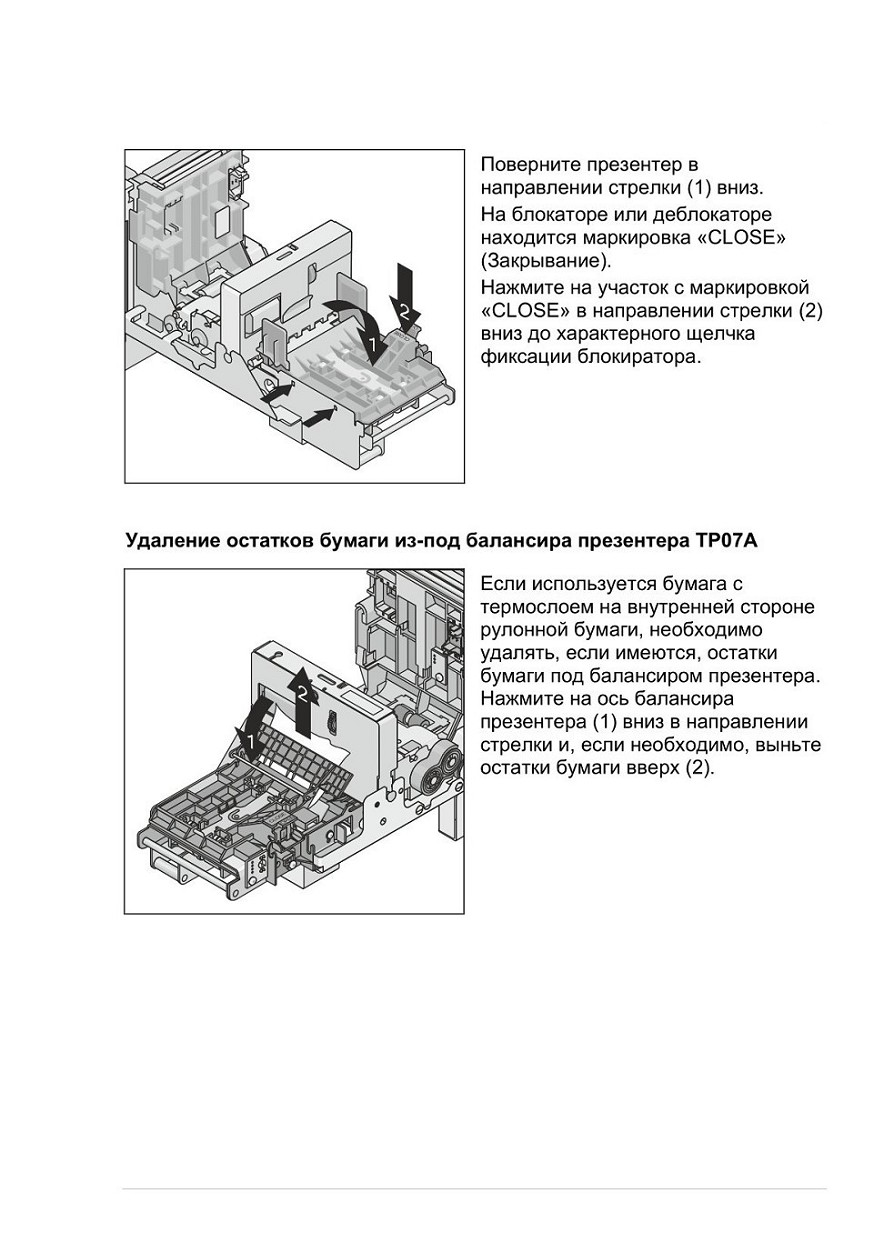

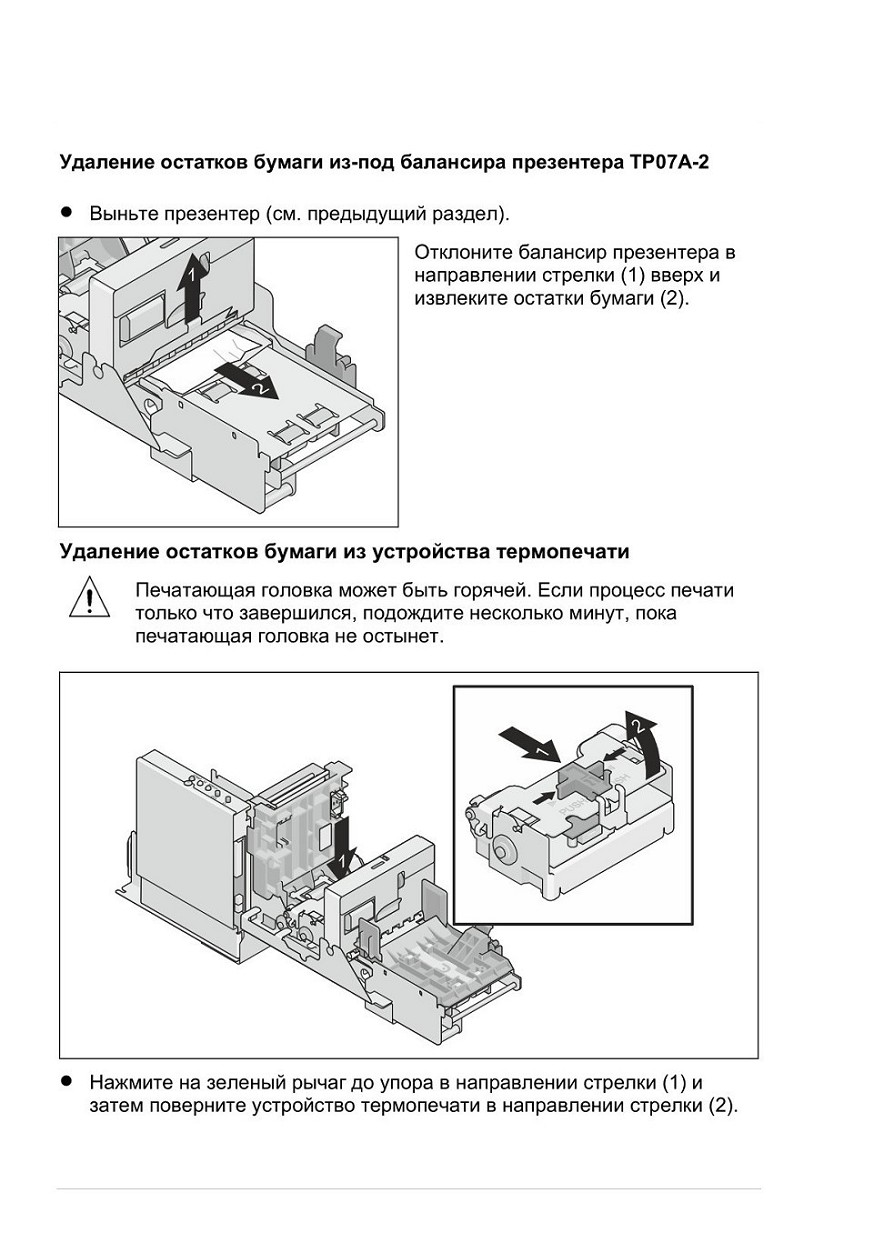

Удаление остатков бумаги из-под балансира презентера ТР07А-2

Ошибки распознавания контрольной метки
• Запустите специальную прикладную программу (см. главу «Управление банкоматом», раздел «Вызов специальной прикладной программы банкомата»).

• Откройте банкомат CINEO С2060 / ProCash 8000 и создайте доступ к чековому принтеру (его положение в банкомате CINEO С2060 / ProCash 8000 указано в главе «Описание банкоматов», а способ доступа к нему - в главе «Управление банкоматом»),

• Проверьте правильность вставки рулона и наличие контрольных меток на бумаге.

• Снова вставьте рулон (см. раздел „Вставка рулона бумаги").

• Проконтролируйте, чтобы датчик контрольной метки находился в правильной позиции (см. раздел «Позиционирование датчика контрольной метки»),

• Закройте CINEO С2060 / ProCash 8000 и выйдите из специальной прикладной программы.

Неисправности резака

• Запустите специальную прикладную программу (см. главу «Управление банкоматом», раздел «Вызов специальной прикладной программы банкомата»).

• Откройте банкомат CINEO С2060 / ProCash 8000 и создайте доступ к чековому принтеру (его положение в банкомате CINEO С2060 / ProCash 8000 указано в главе «Описание банкоматов», а способ доступа к нему - в главе «Управление банкоматом»).

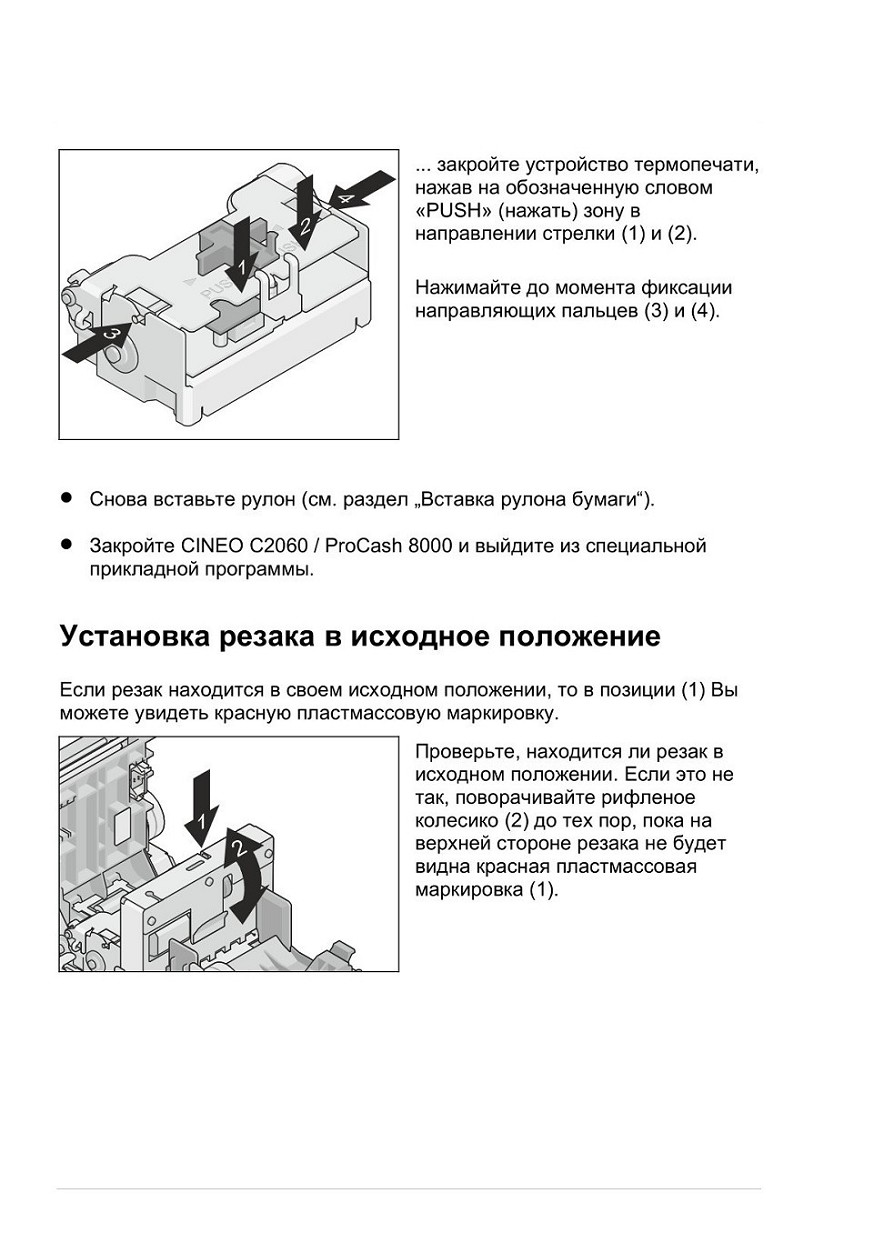

Если резак находится в своем исходном положении, то в позиции (1) Вы

можете увидеть красную пластмассовую маркировку.
