WINCOR Банкомат CINEO C2060 ProCash 8000. Руководство оператора (2013 год) - часть 9

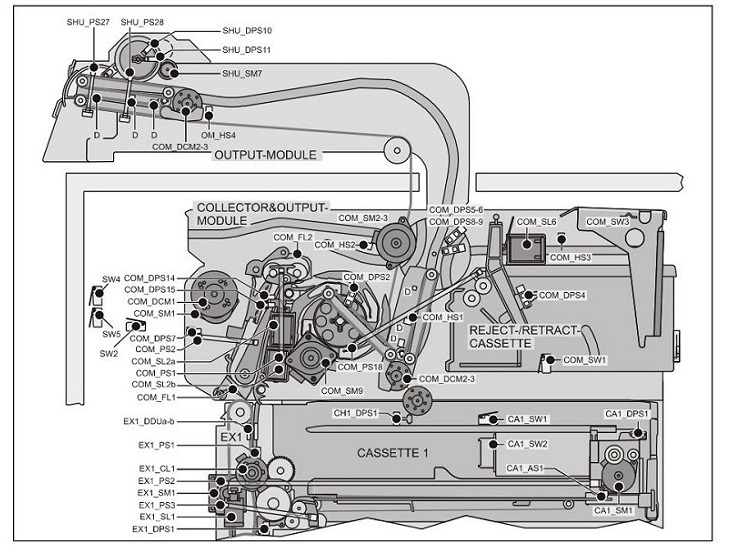

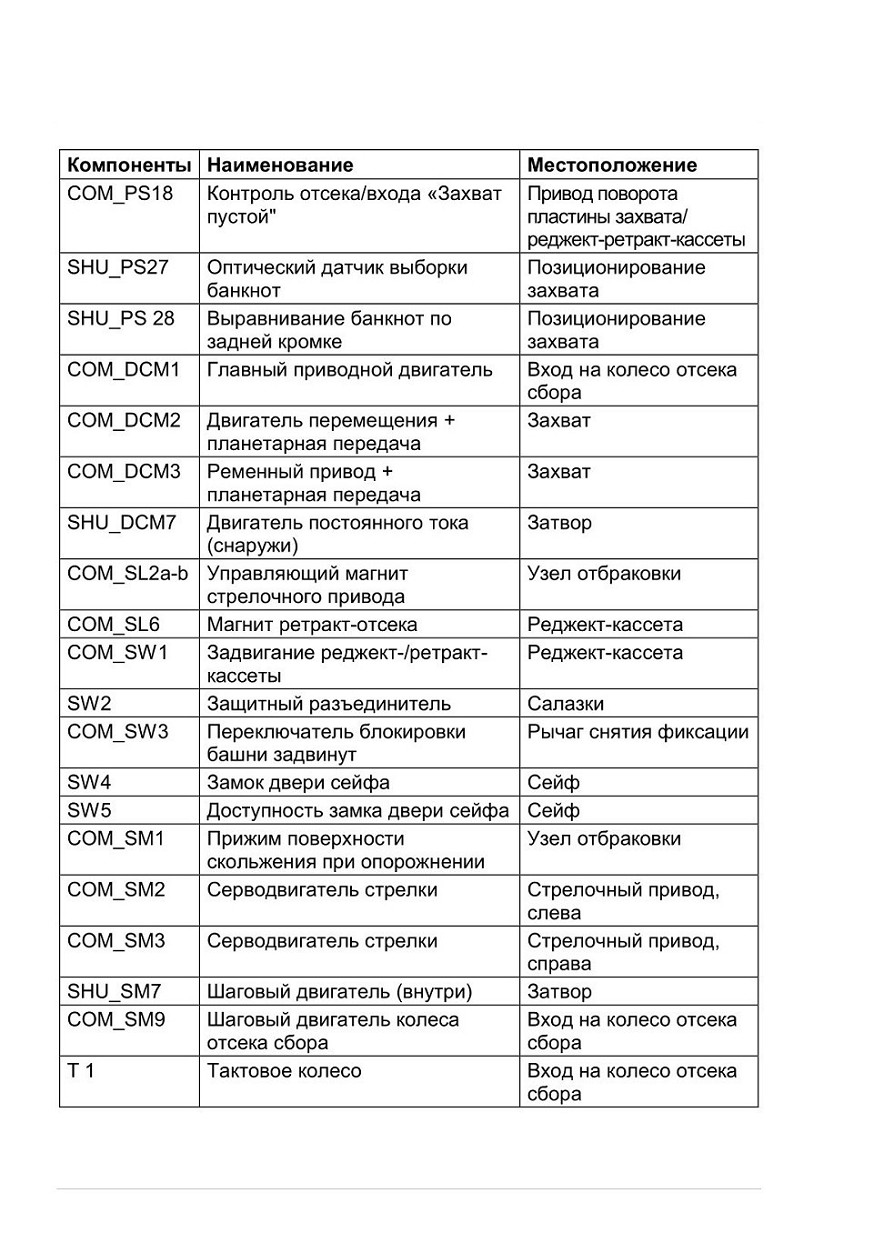

Датчики и электромех. детали
CMD-V5 с вертикальным механизмом выдачи пачек купюр

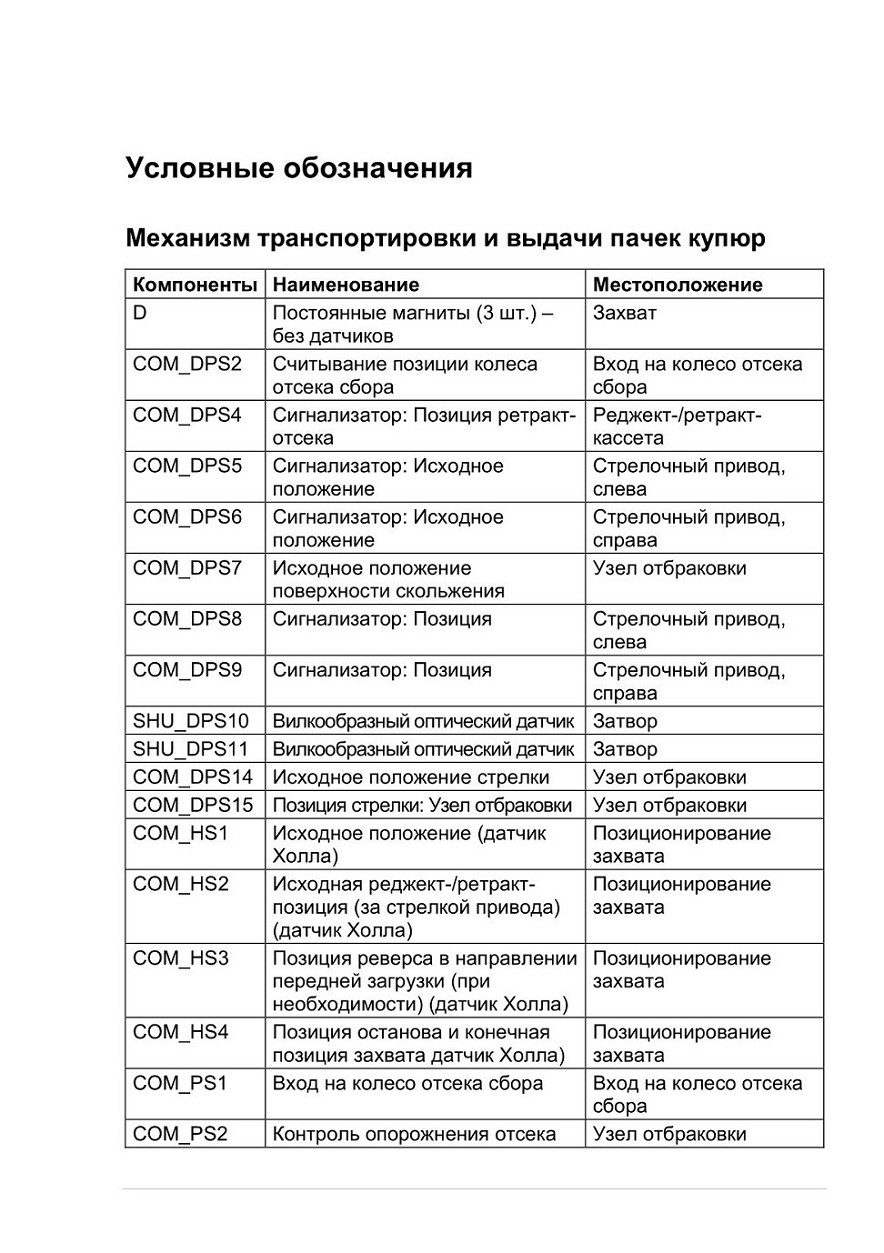

Условные обозначения
Механизм транспортировки и выдачи пачек купюр

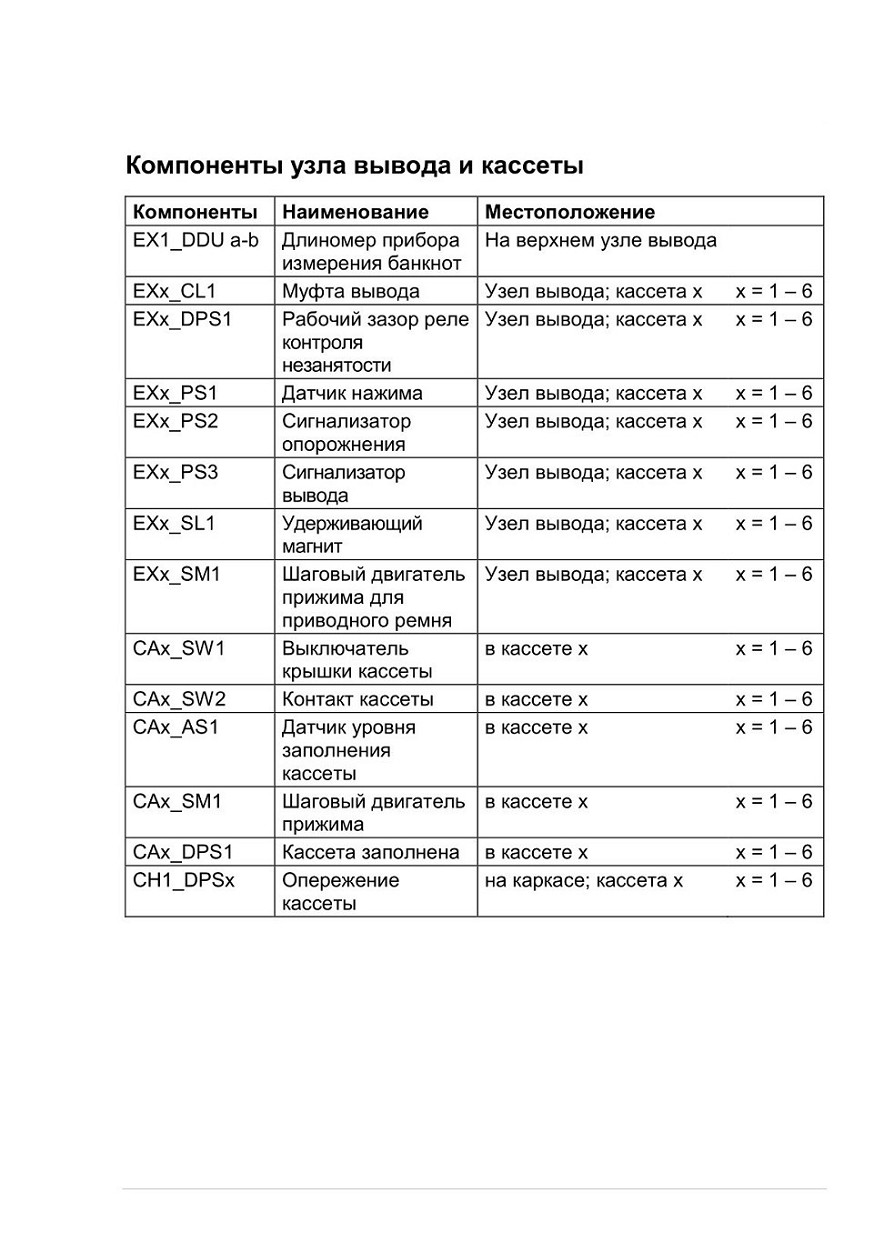

Компоненты узла вывода и кассеты

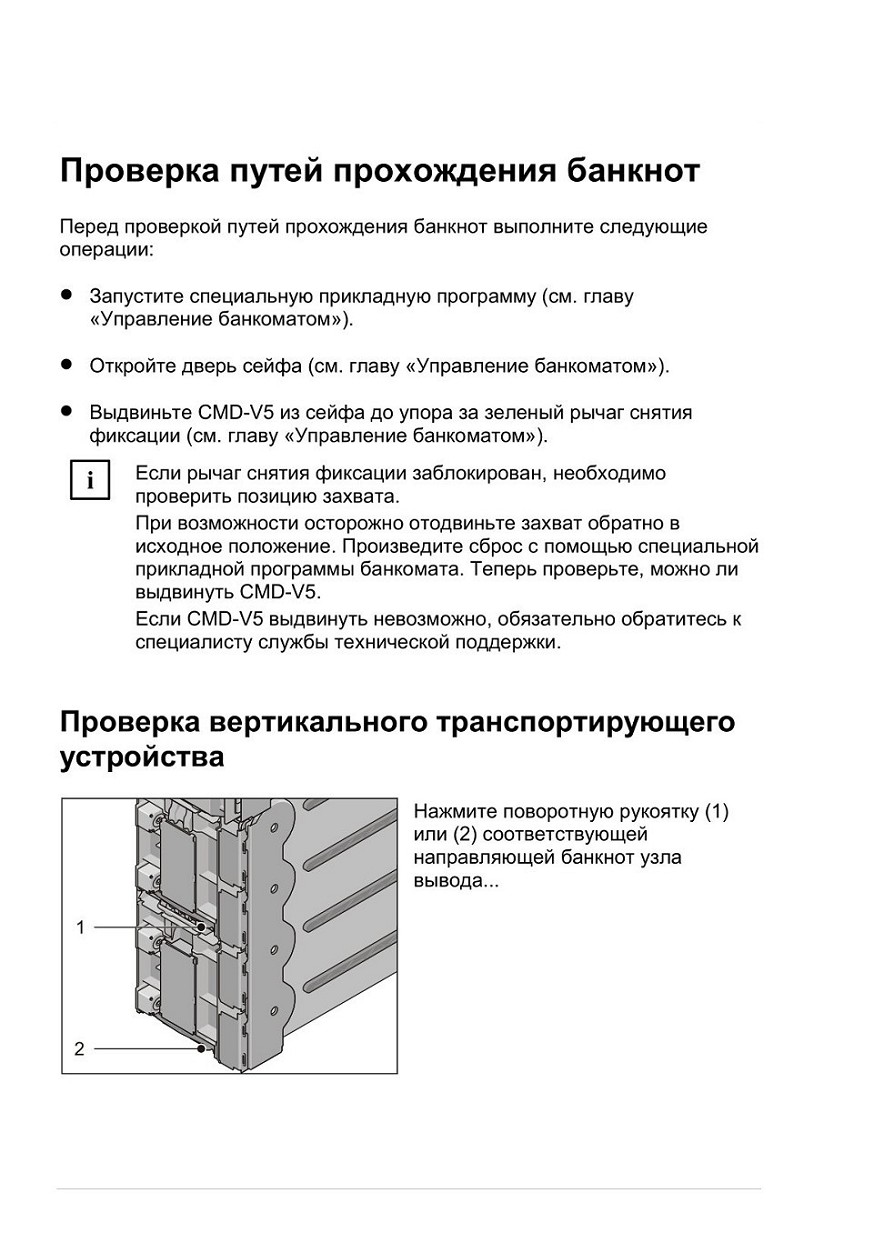

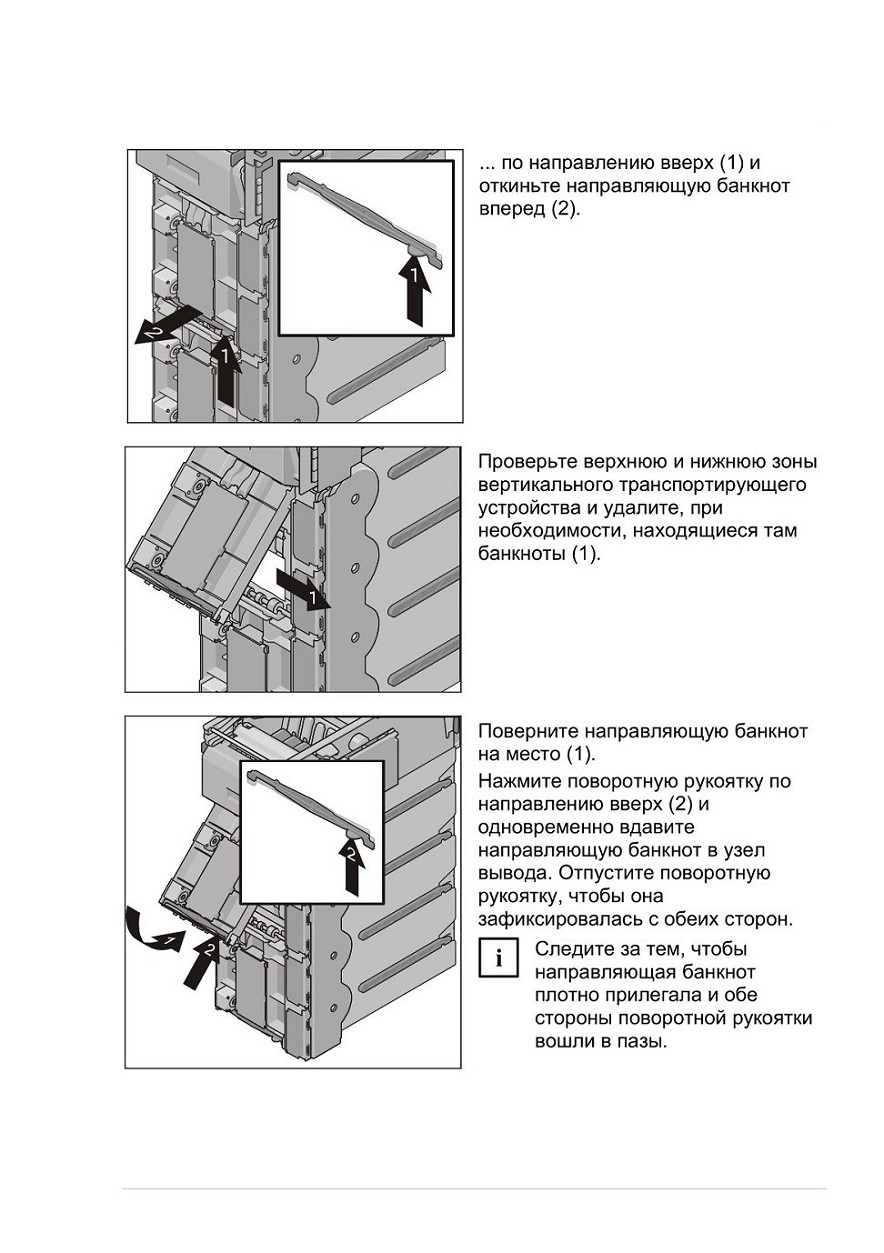

Проверка путей прохождения банкнот

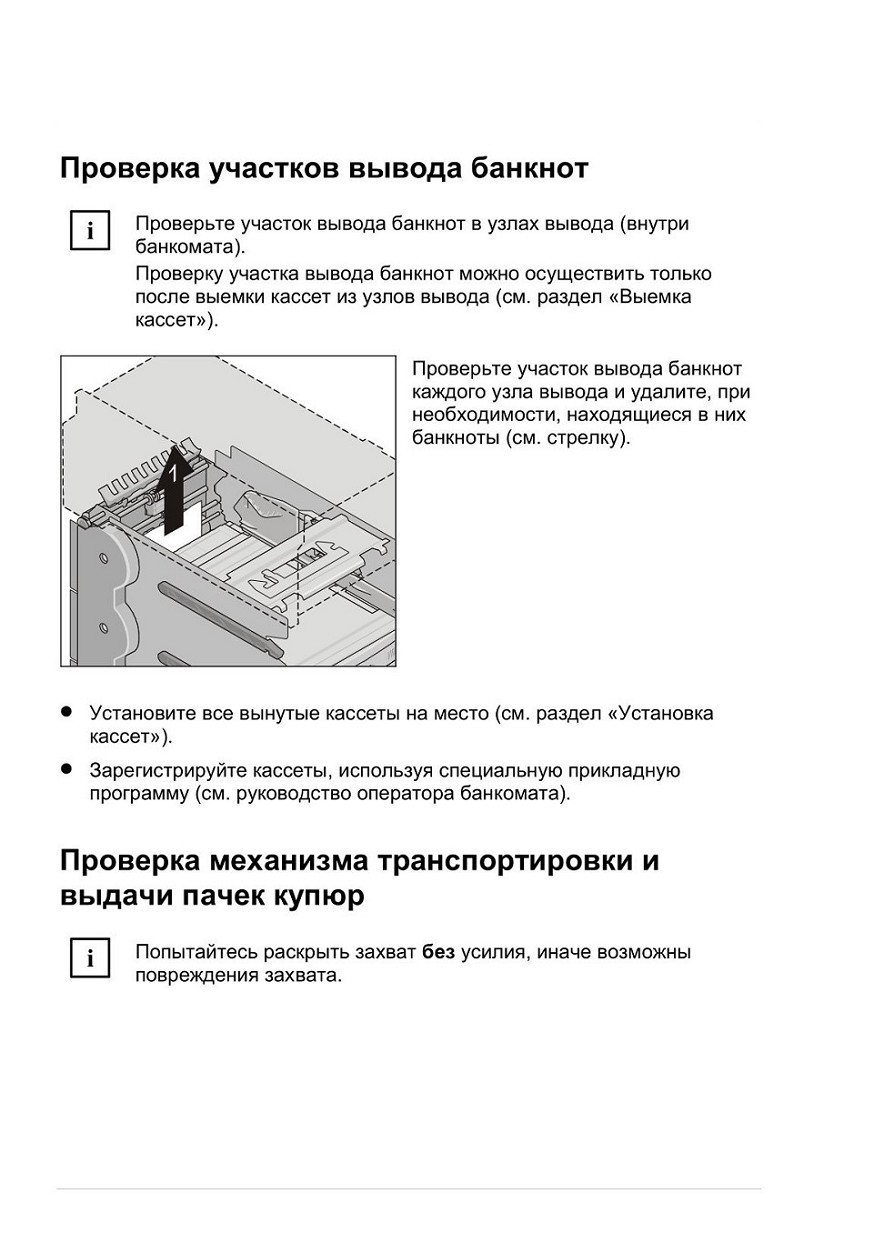

Проверка участков вывода банкнот

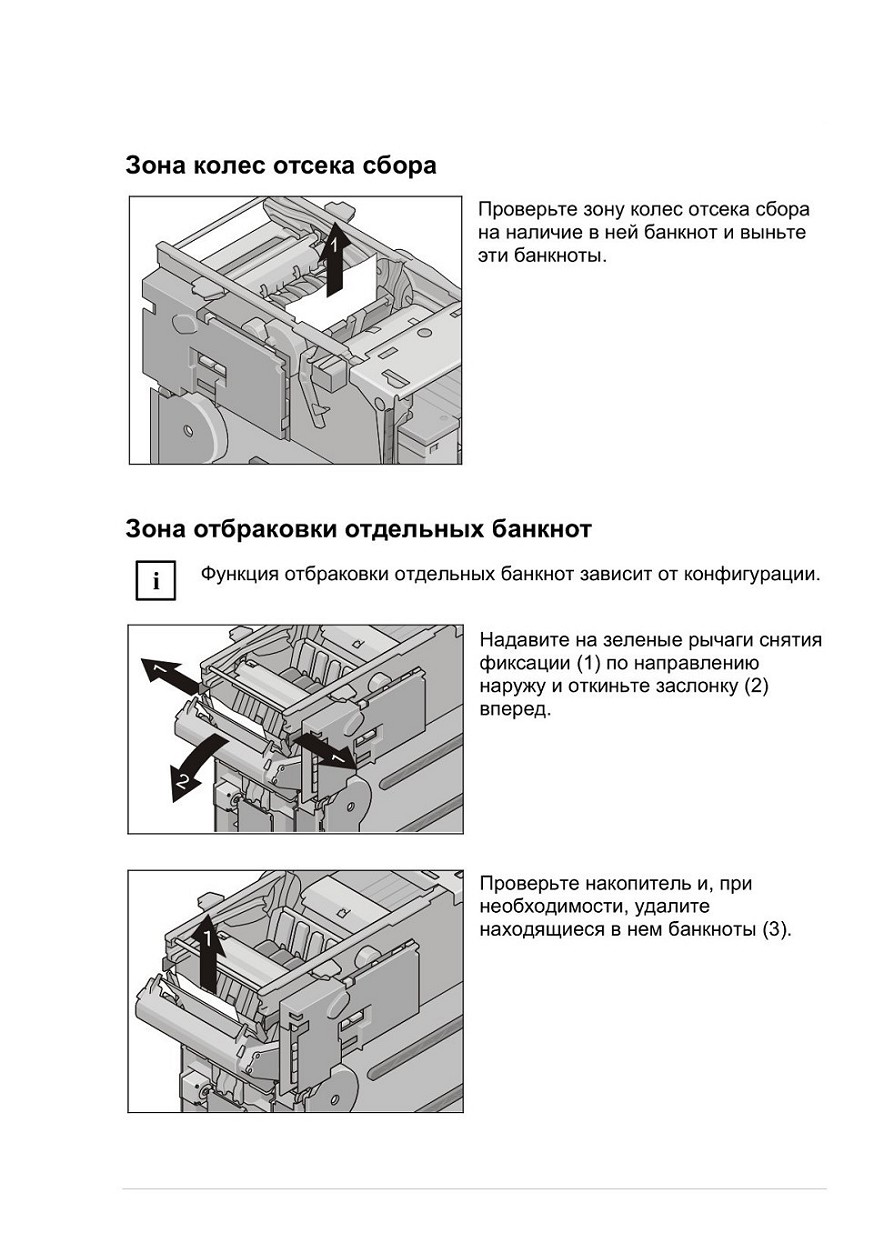

Зона колес отсека сбора

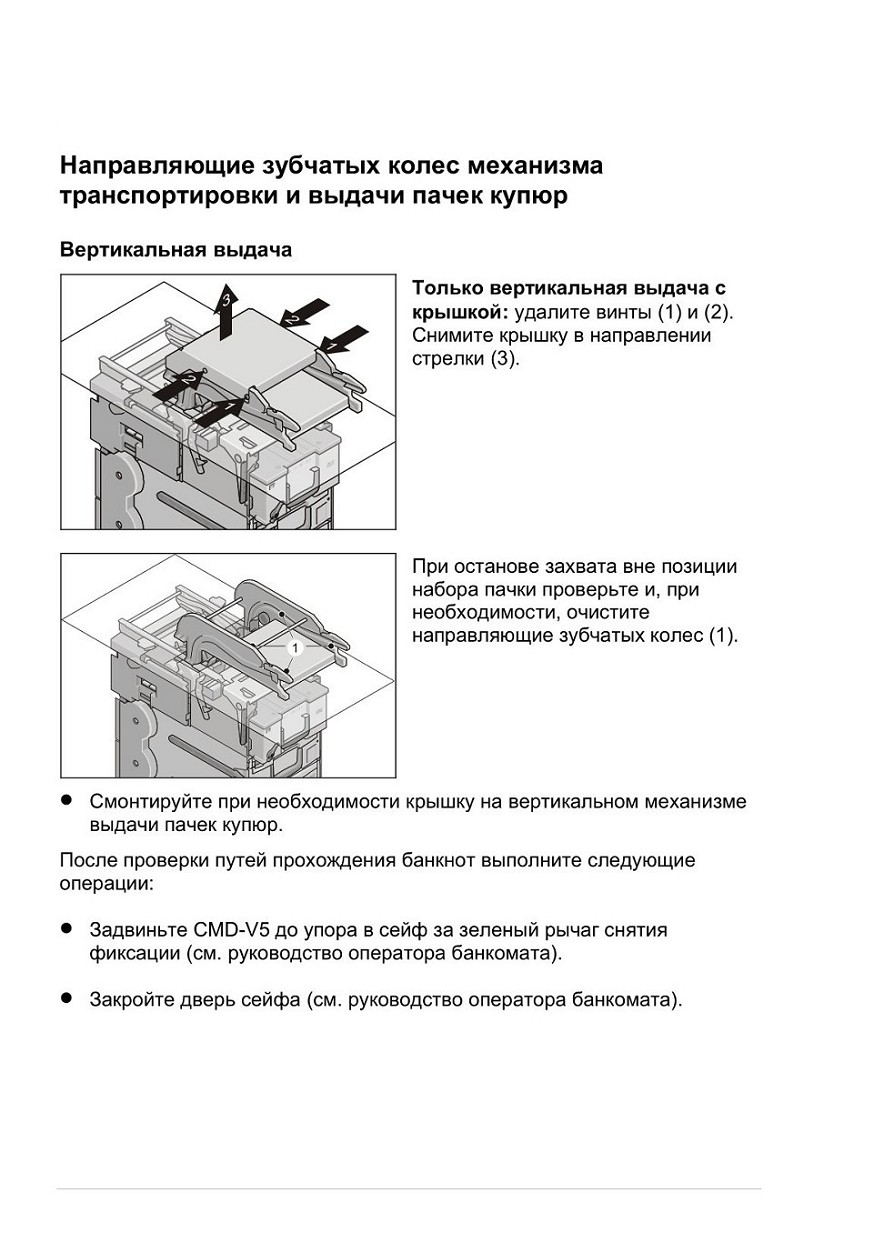

Направляющие зубчатых колес механизма транспортировки и выдачи пачек купюр

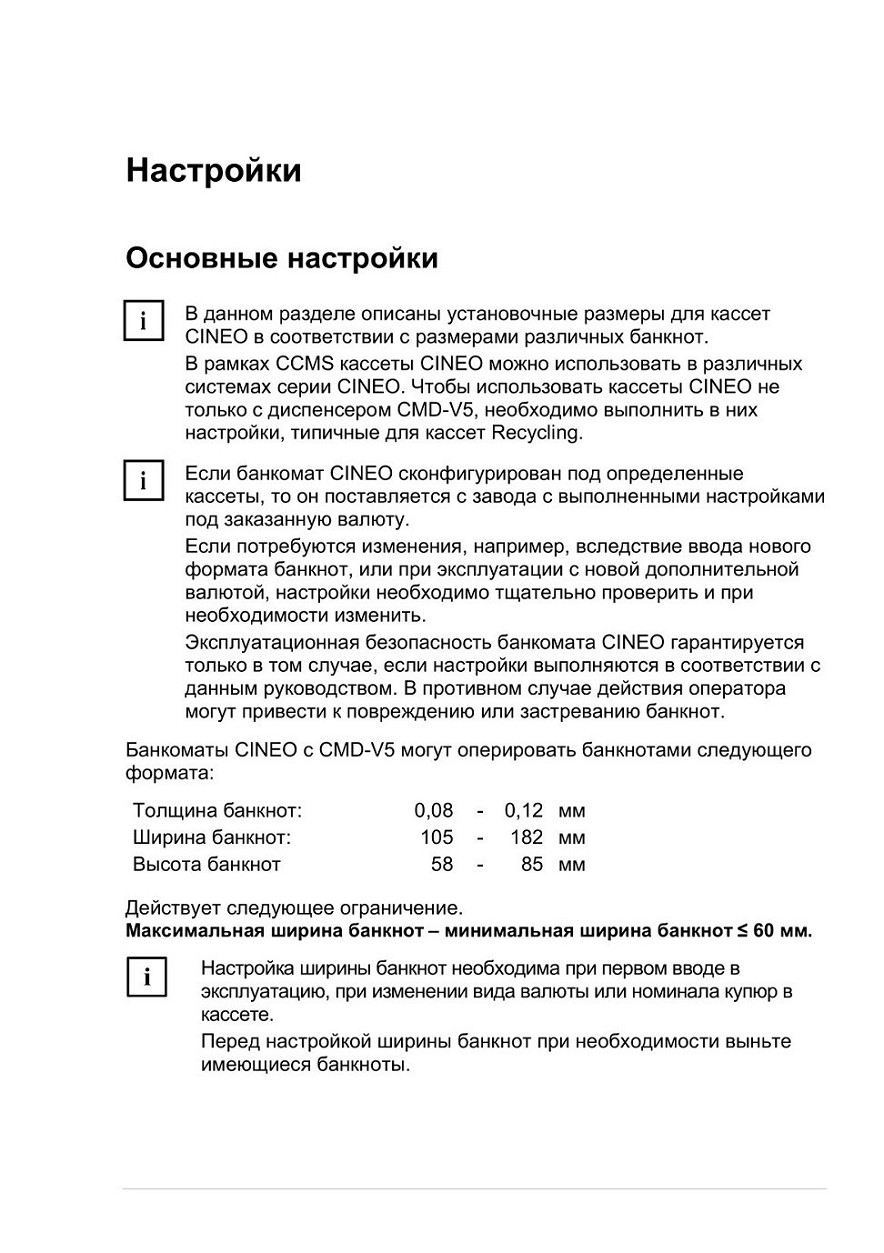

Настройки
Основные настройки

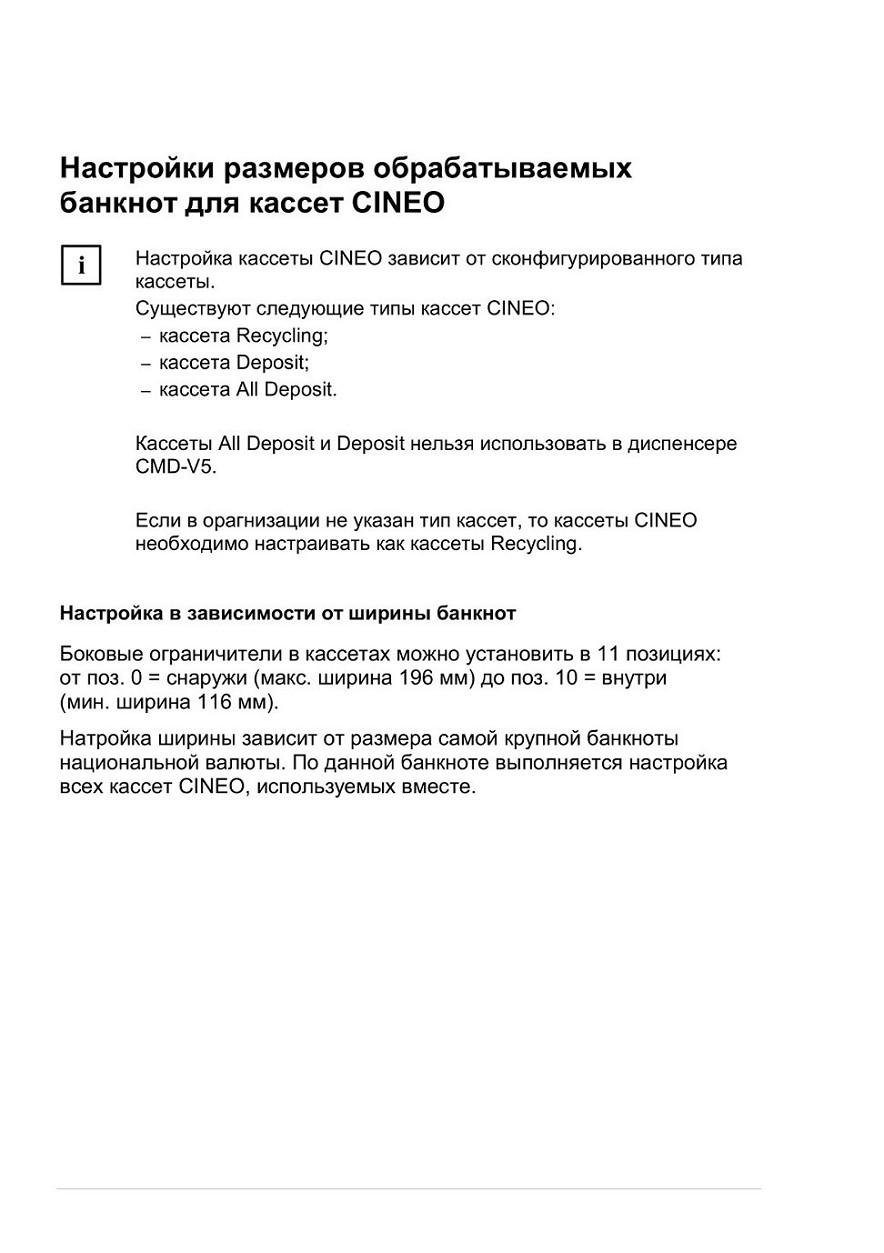

Настройки размеров обрабатываемых

банкнот для кассет CINEO

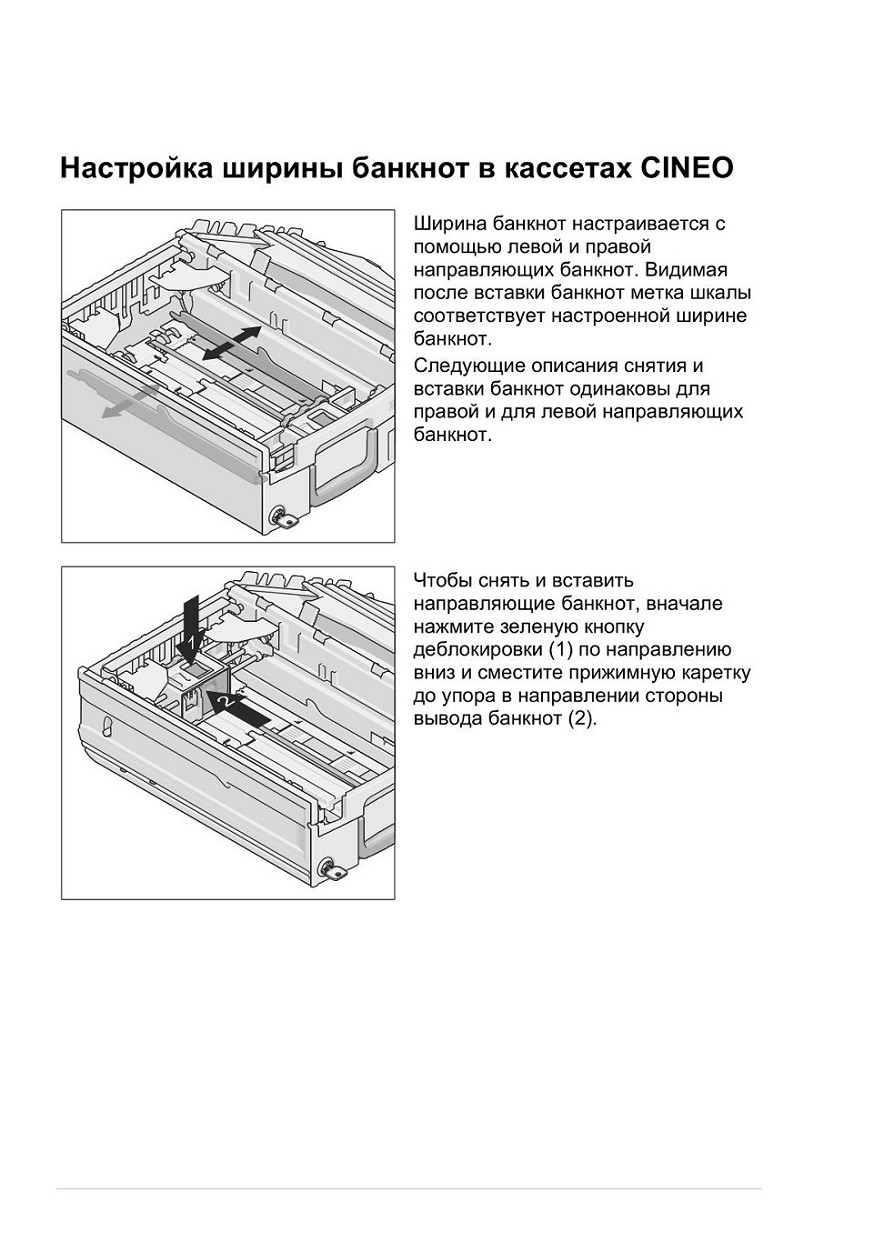

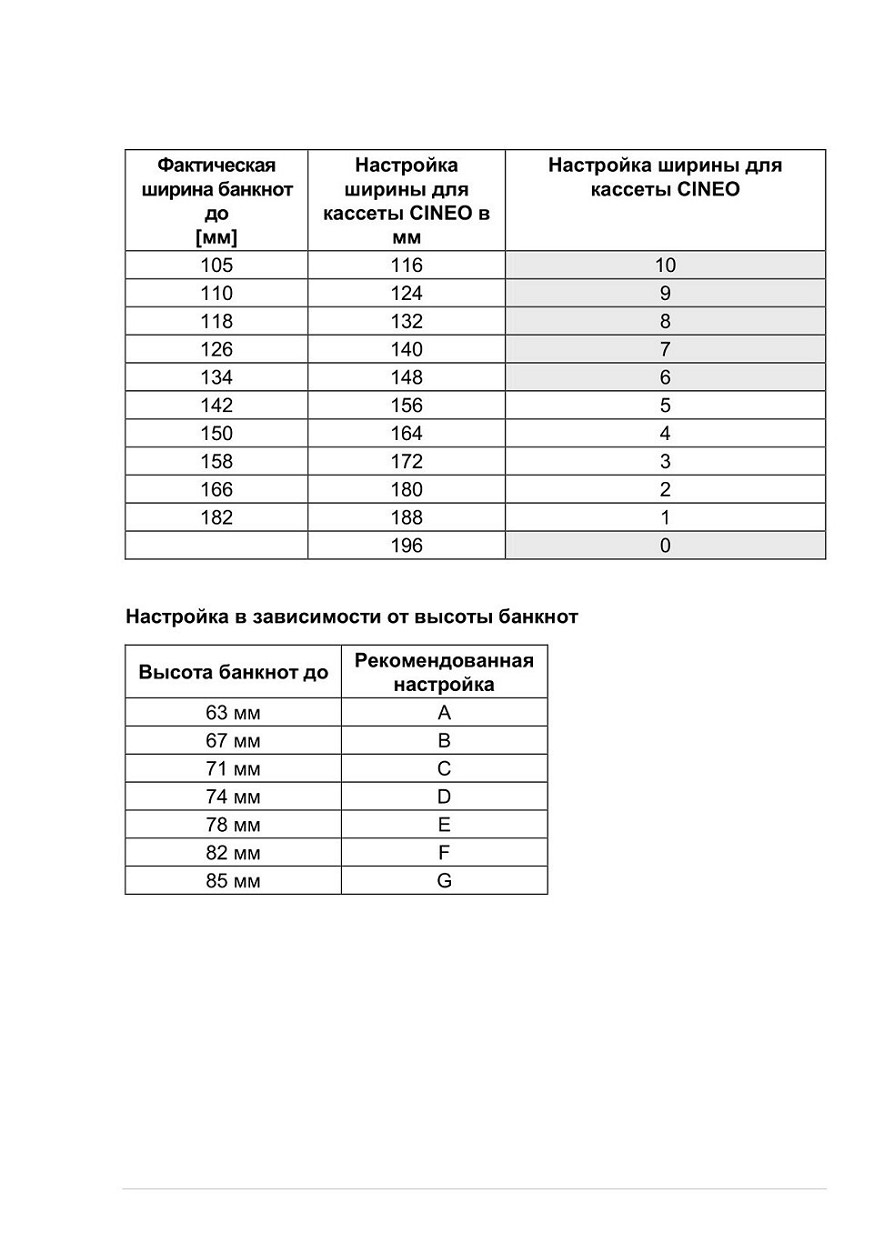

Настройка ширины банкнот в кассетах CINEO

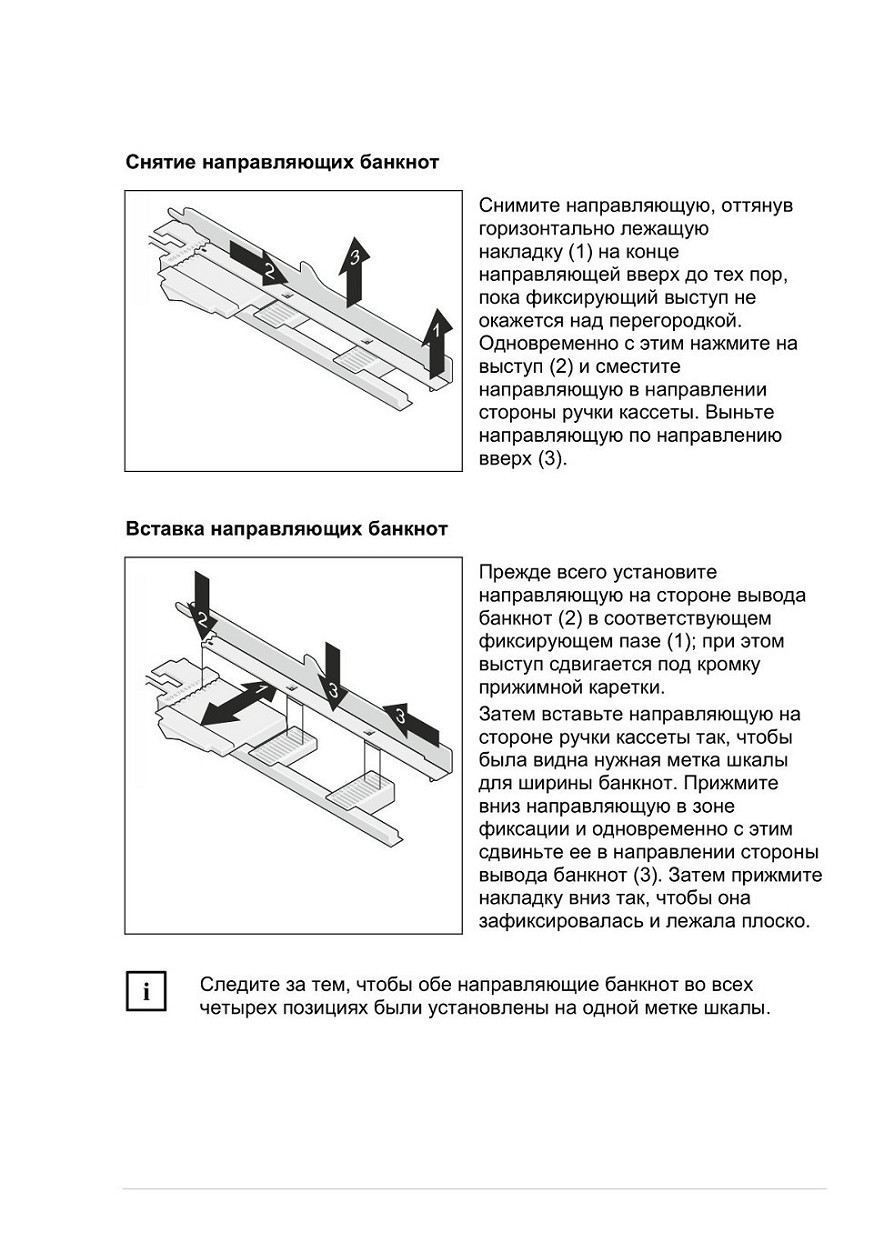

Снятие направляющих банкнот

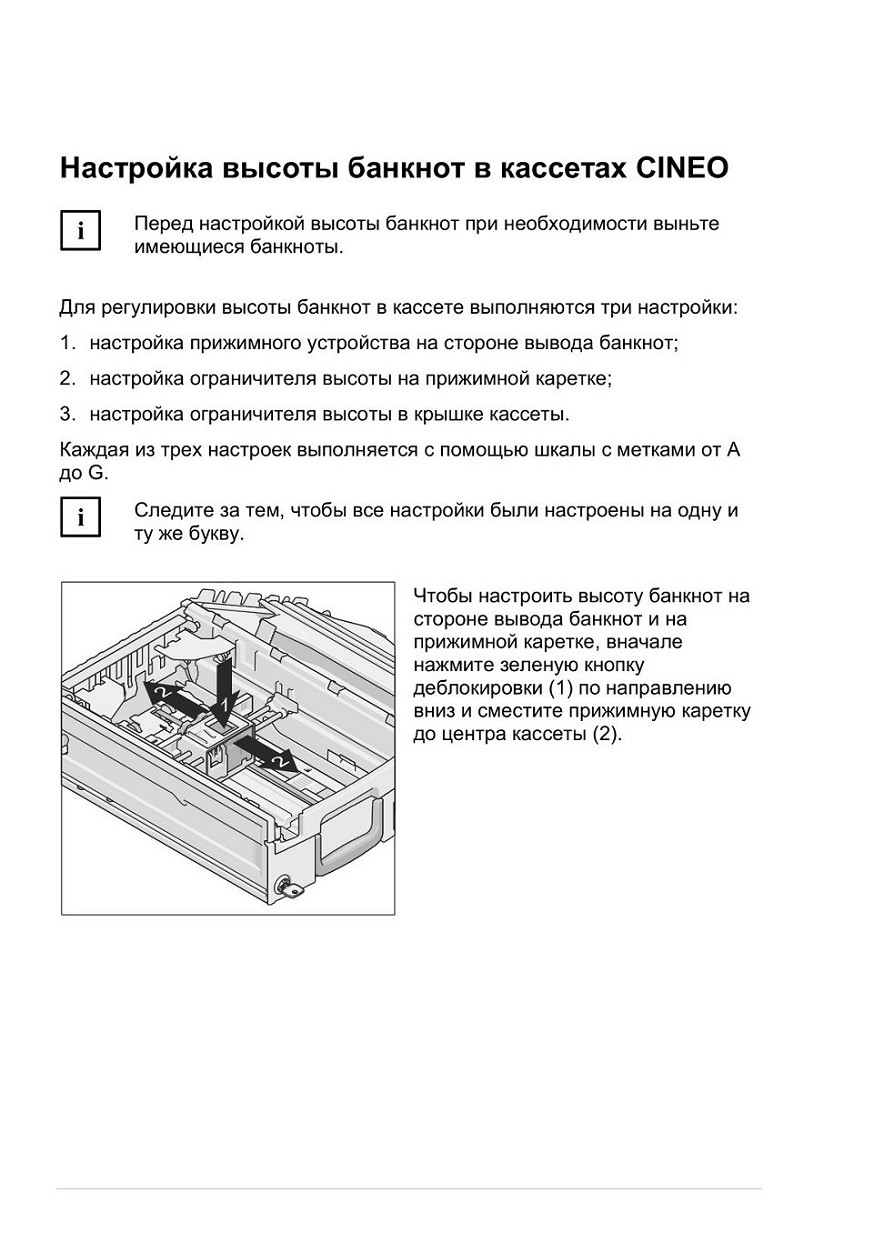

Настройка высоты банкнот в кассетах CINEO

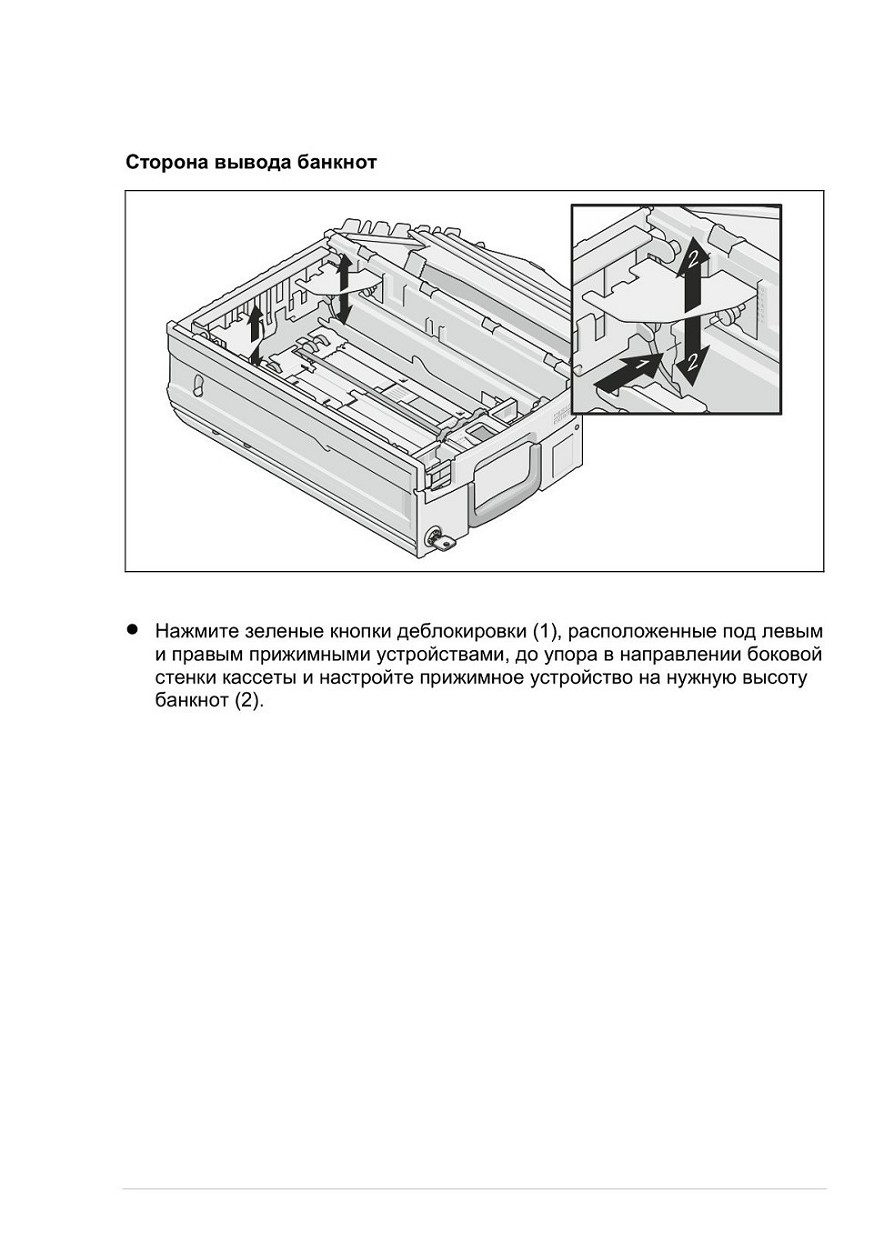

Сторона вывода банкнот

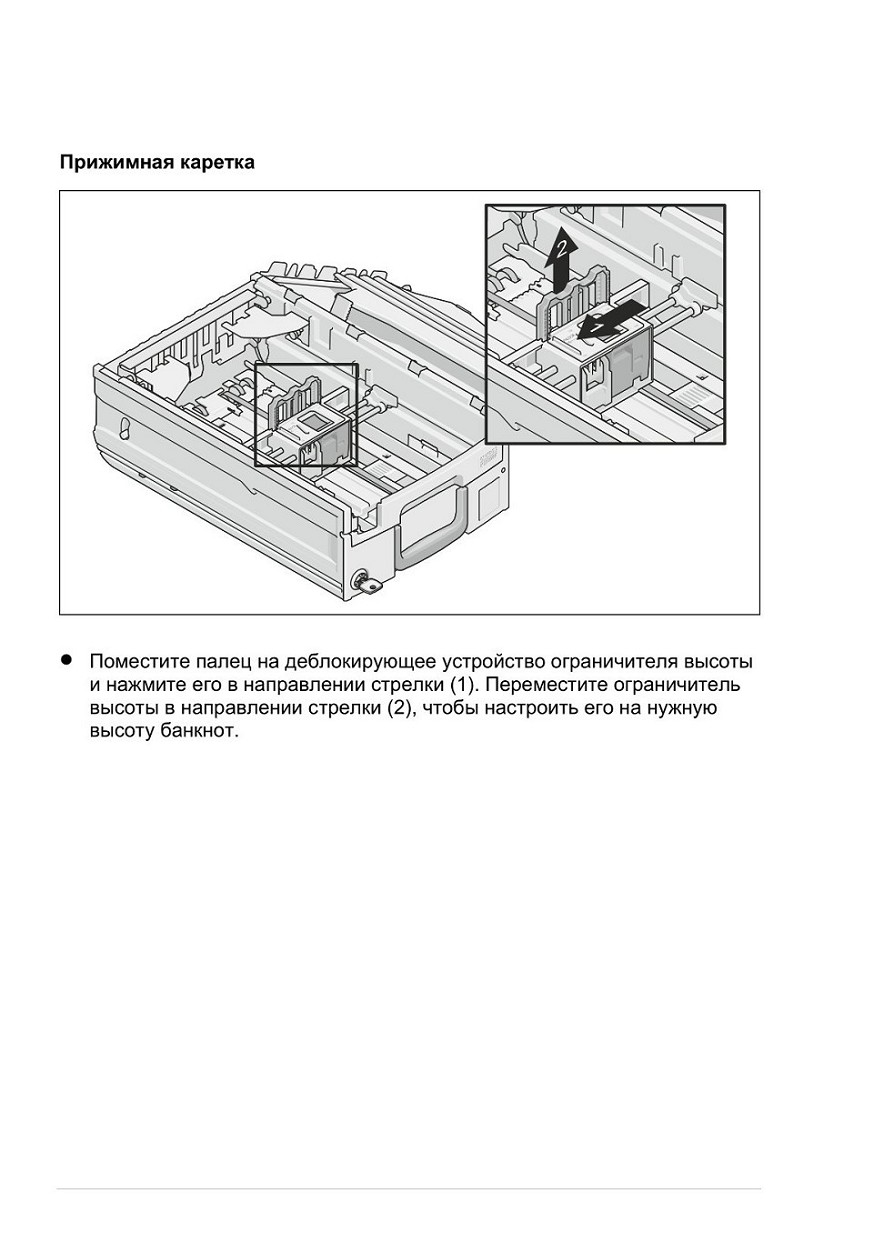

Прижимная каретка

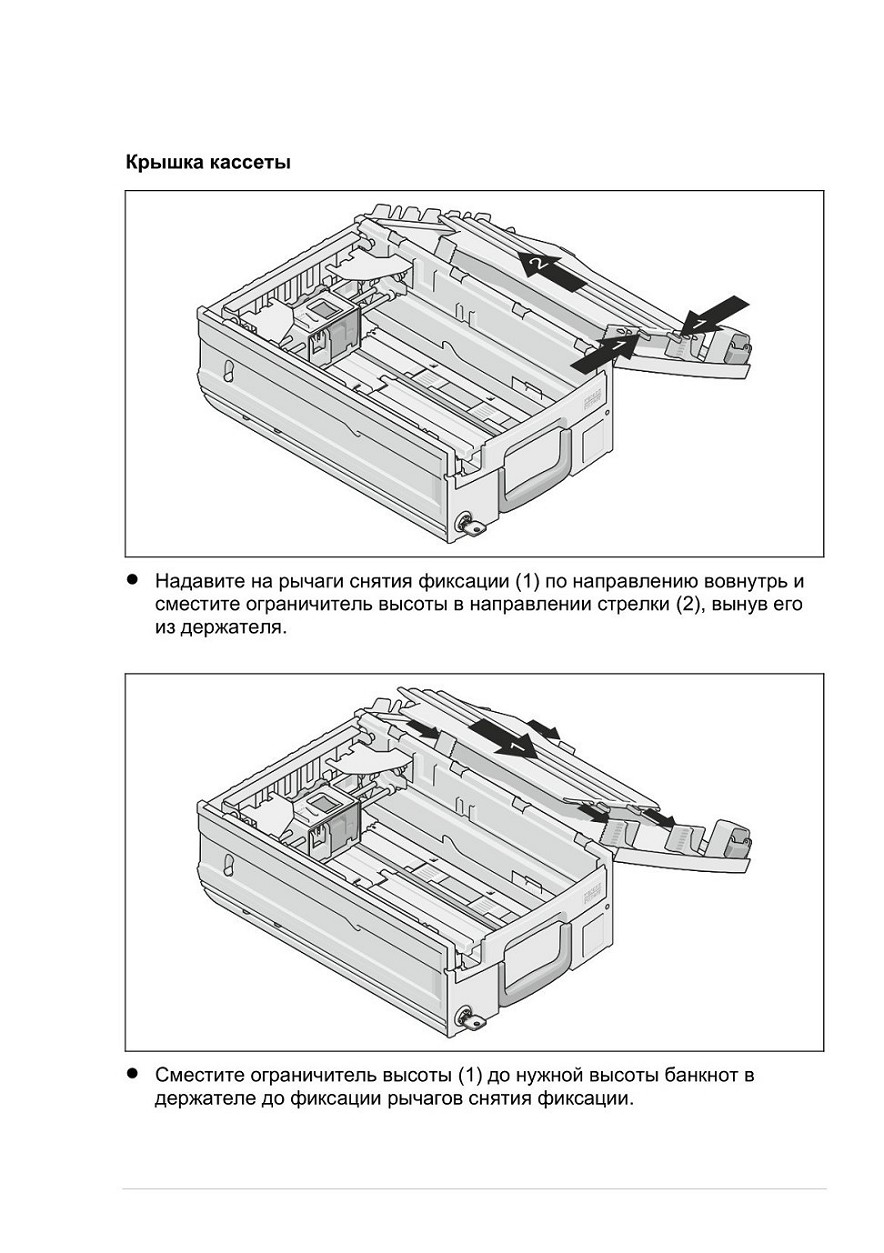

Крышка кассеты

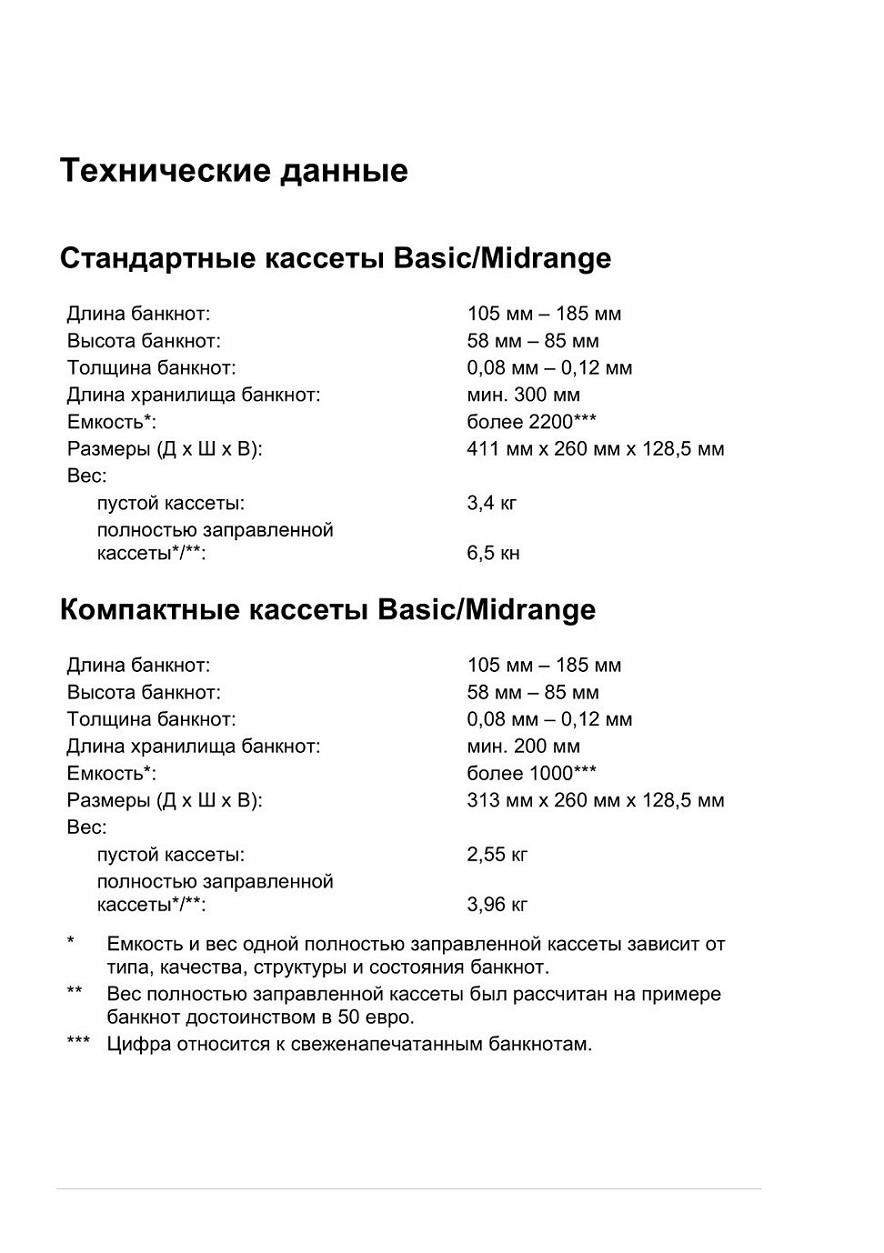

Технические данные

Стандартные кассеты Basic/Midrange

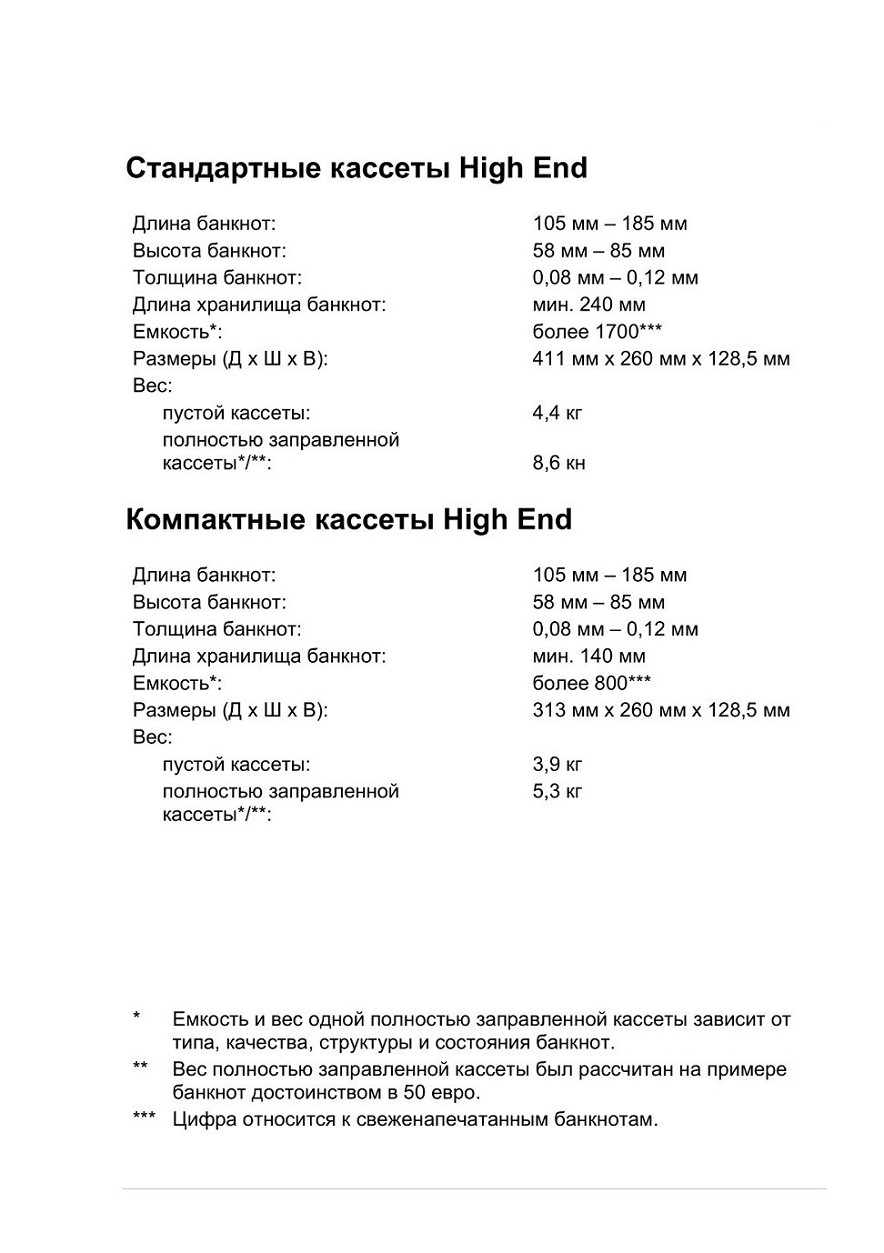

Стандартные кассеты High End

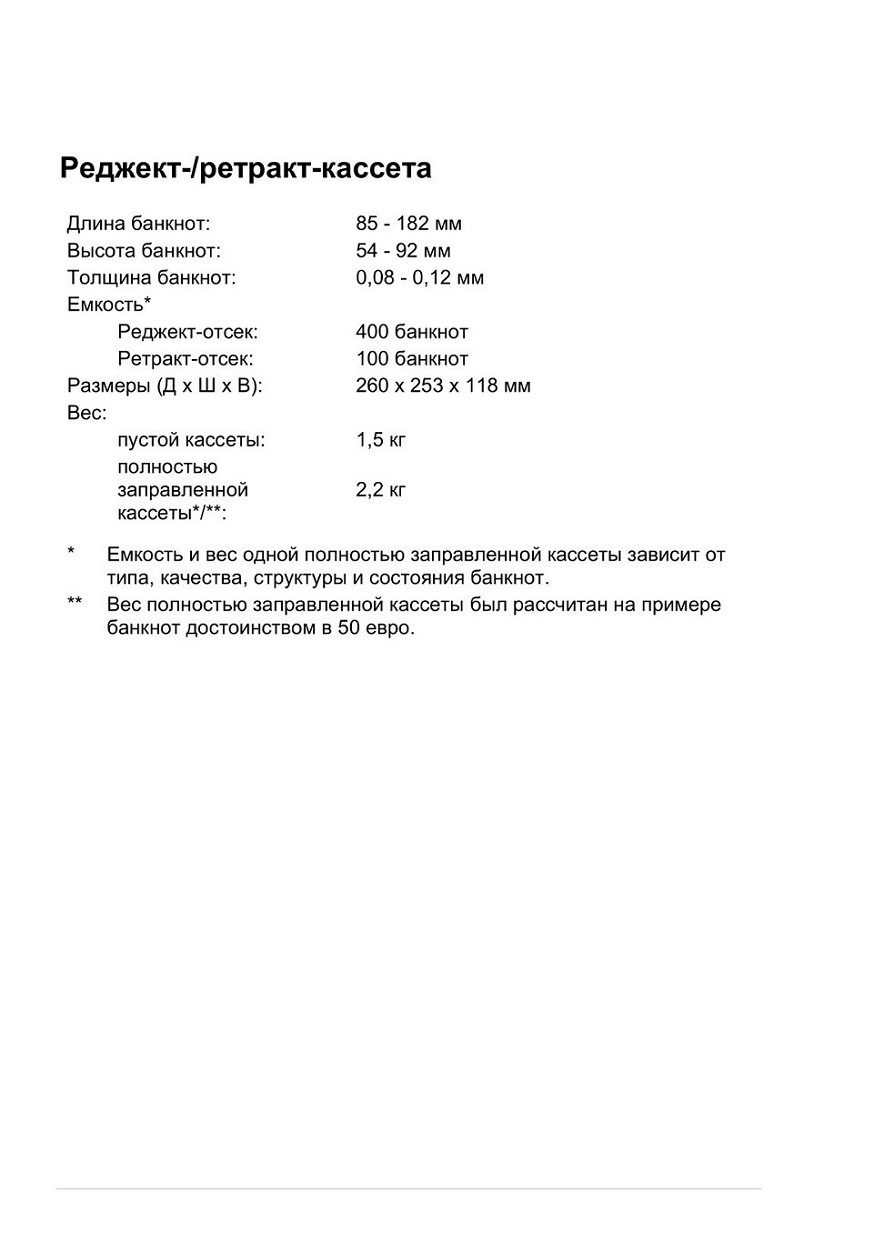

Реджект-/ретракт-кассета



Чековый принтер NP07A

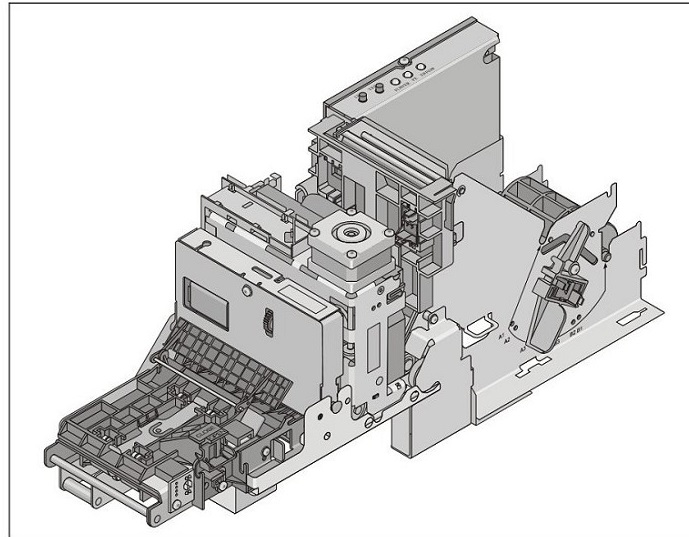

Чековый (матричный) принтер NP07A- это встроенный принтер с модульной конструкцией, оснащенный матричным устройством печати, встроенным резаком (резак для бумаги) и презентером (транспортирующее устройство) для чеков различной длины.

Чековый принтер создает документы в соответствии с настройками прикладной программы пользователя, например, квитанции.

Принтер оснащен датчиками остатка бумаги (запас на праздничные и выходные дни) и наличия бумаги в принтере, позволяющими производить контроль запаса бумаги программными средствами.

При этом NP07A может работать с рулонами бумаги, контрольные метки которой находятся на печатной стороне.

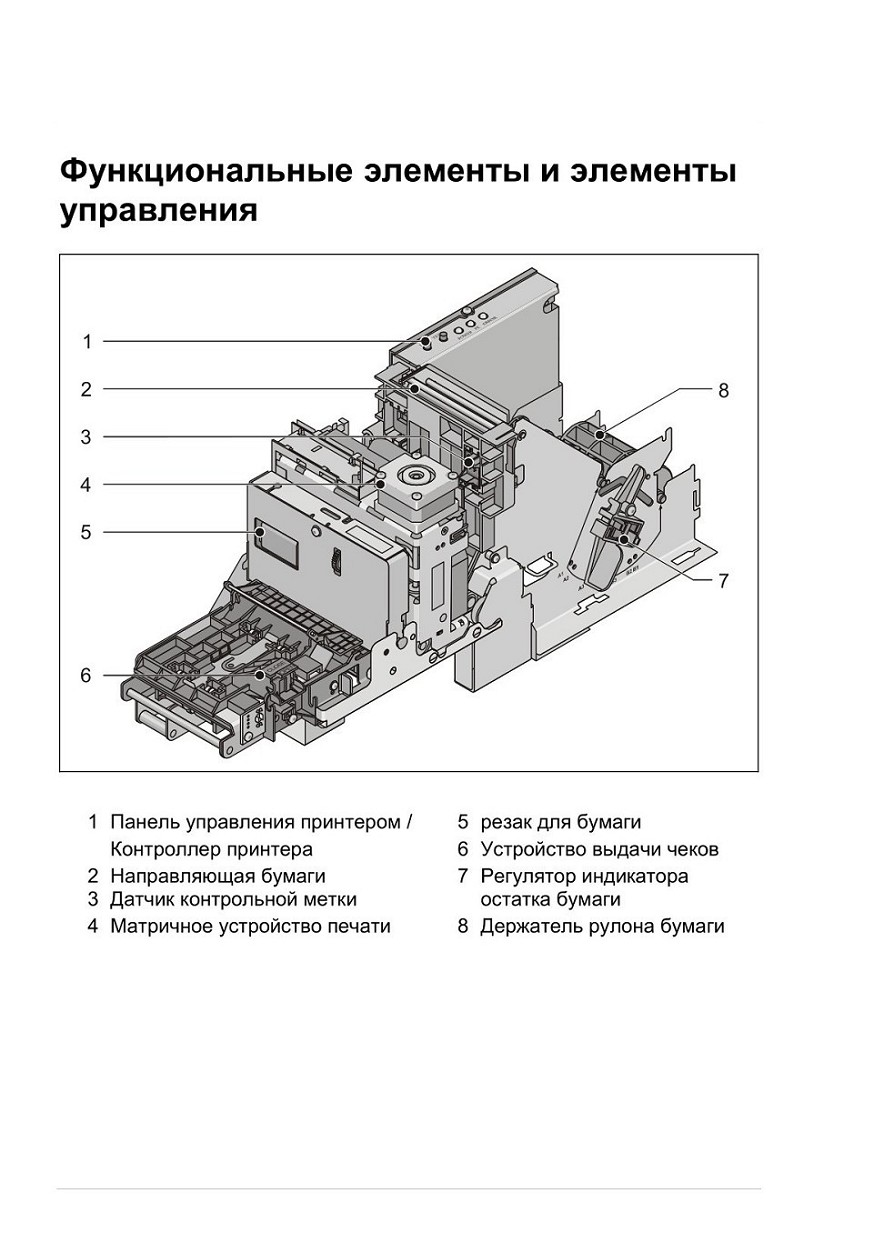

Функциональные элементы и элементы управления

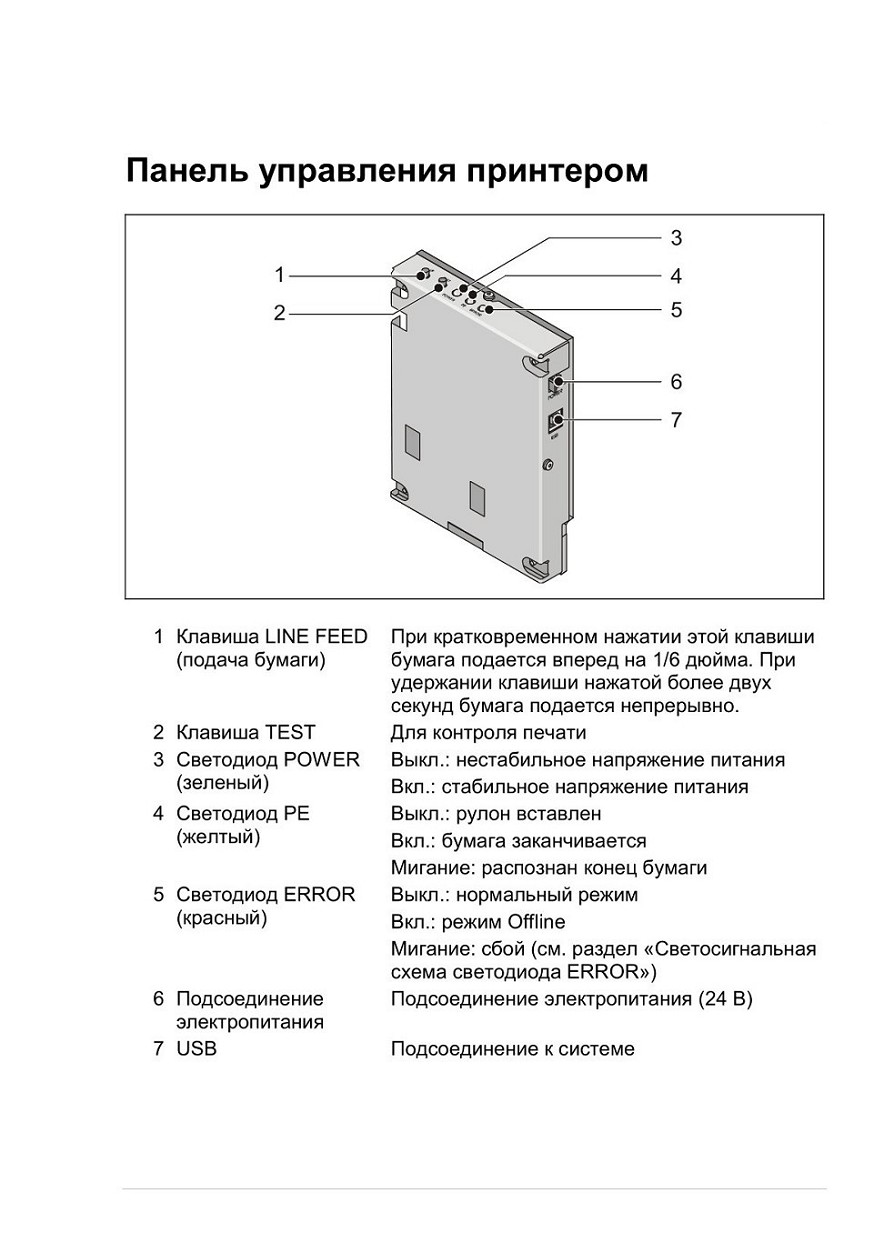

Панель управления принтером

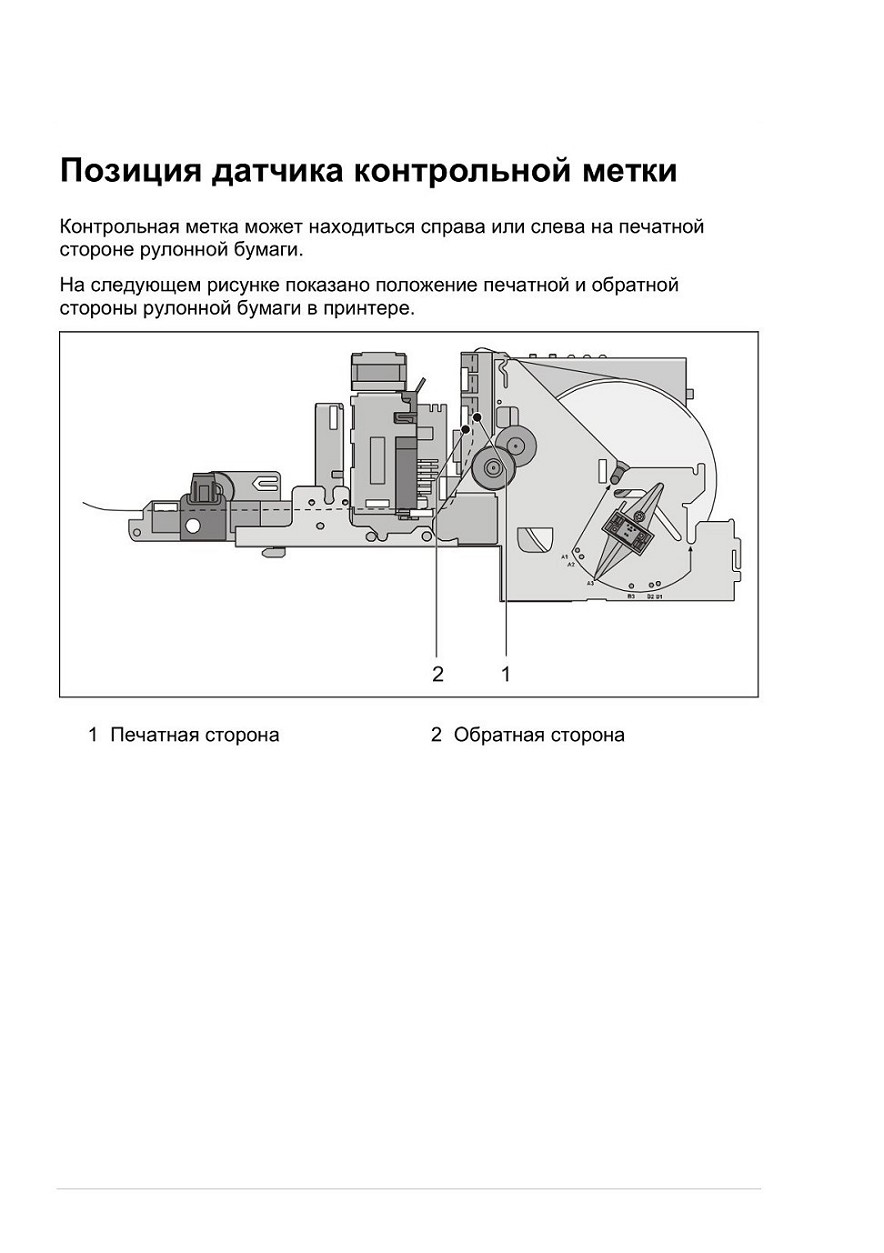

Позиция датчика контрольной метки

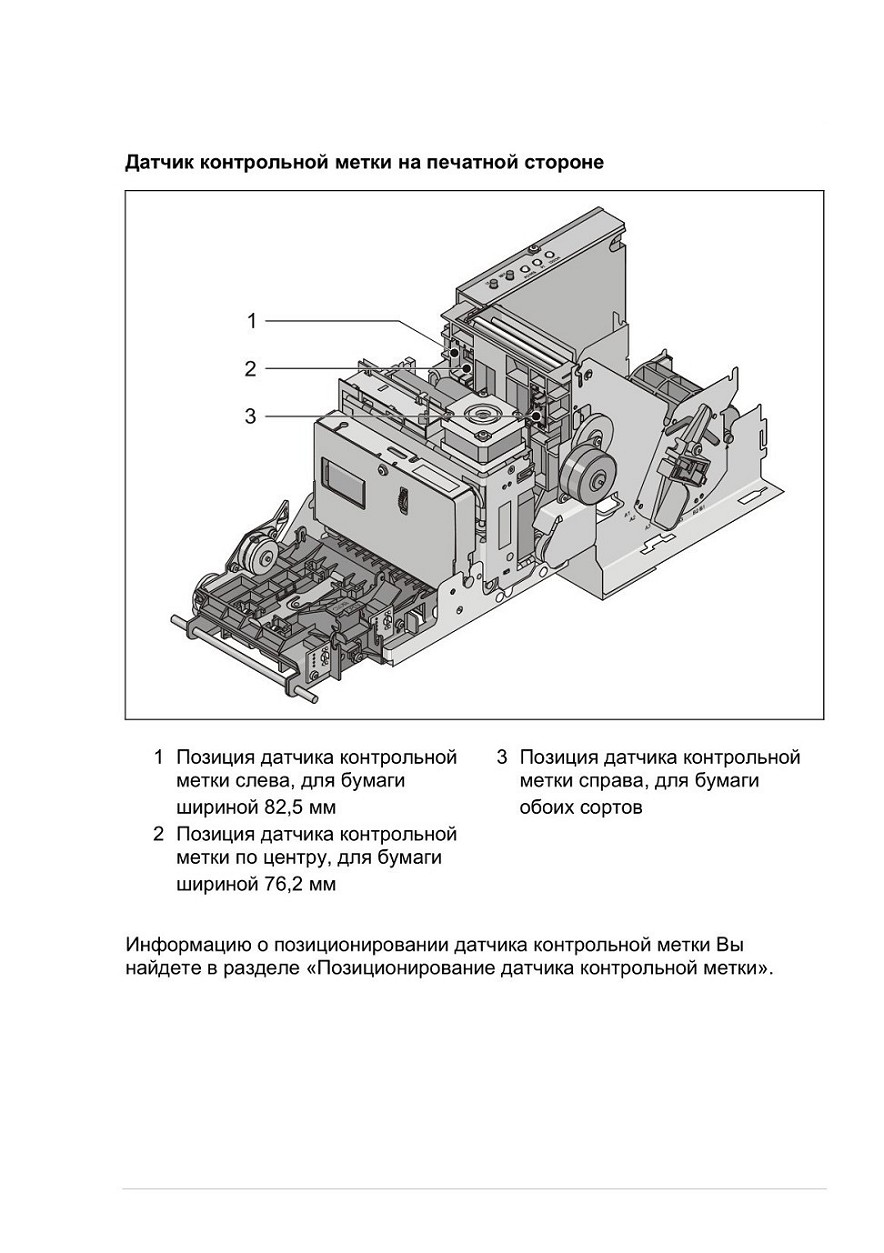

Датчик контрольной метки на печатной стороне

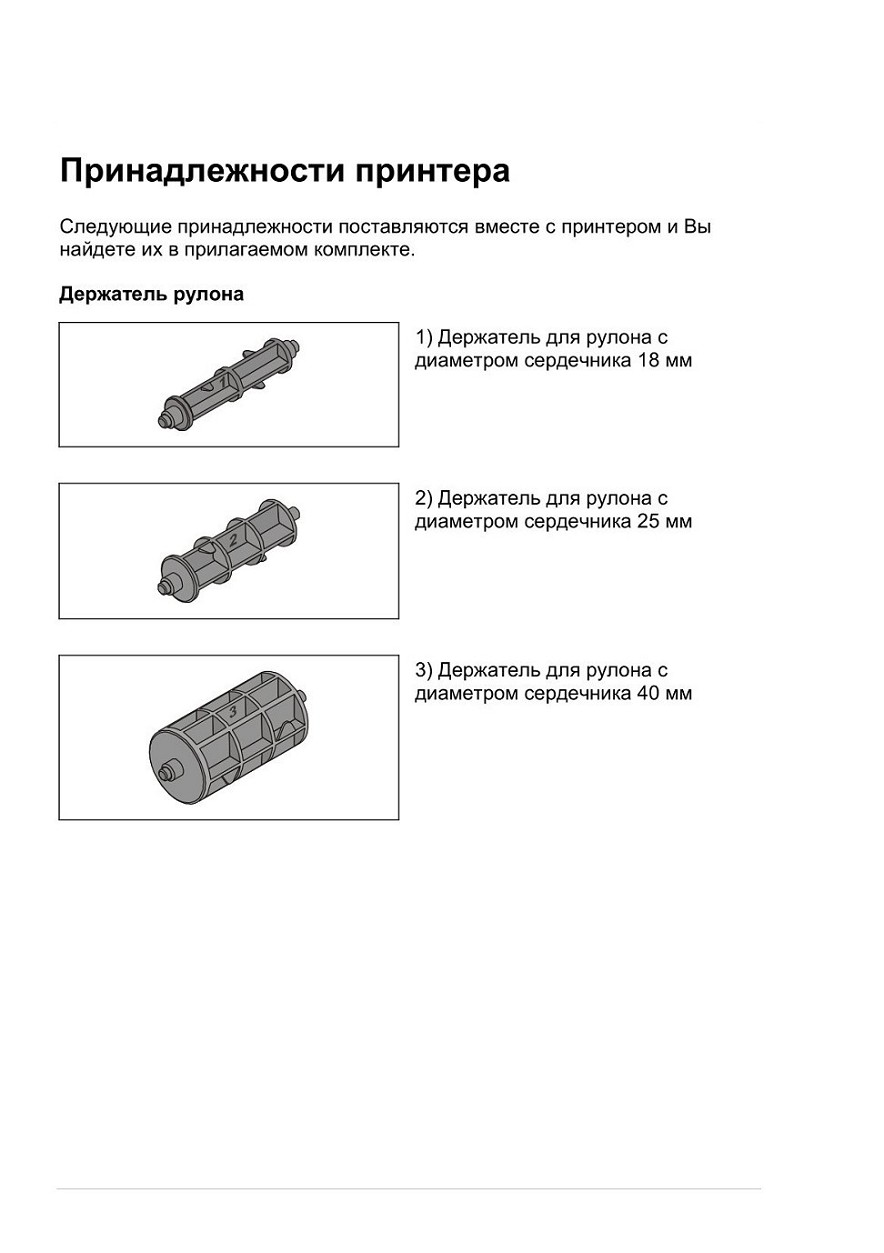

Принадлежности принтера



Основные настройки

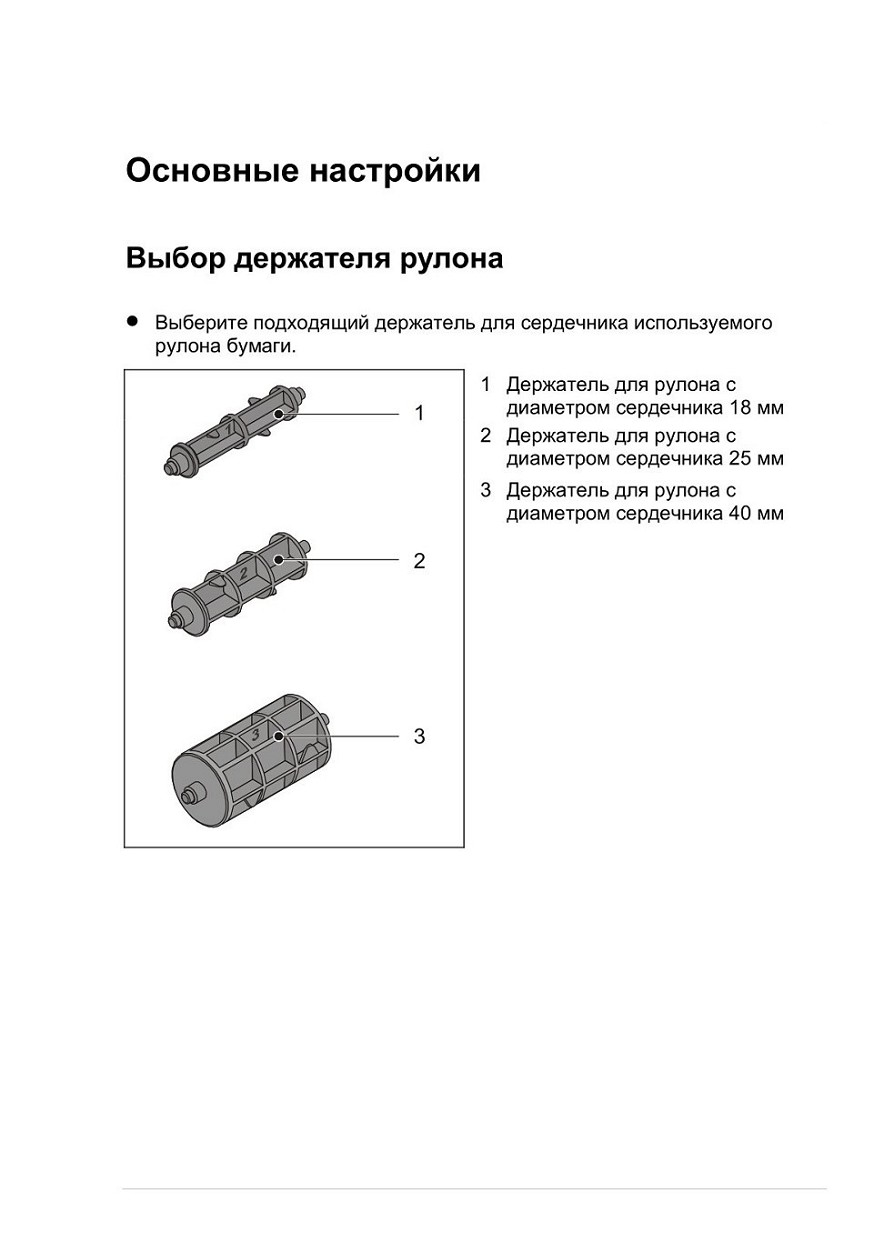

Выбор держателя рулона

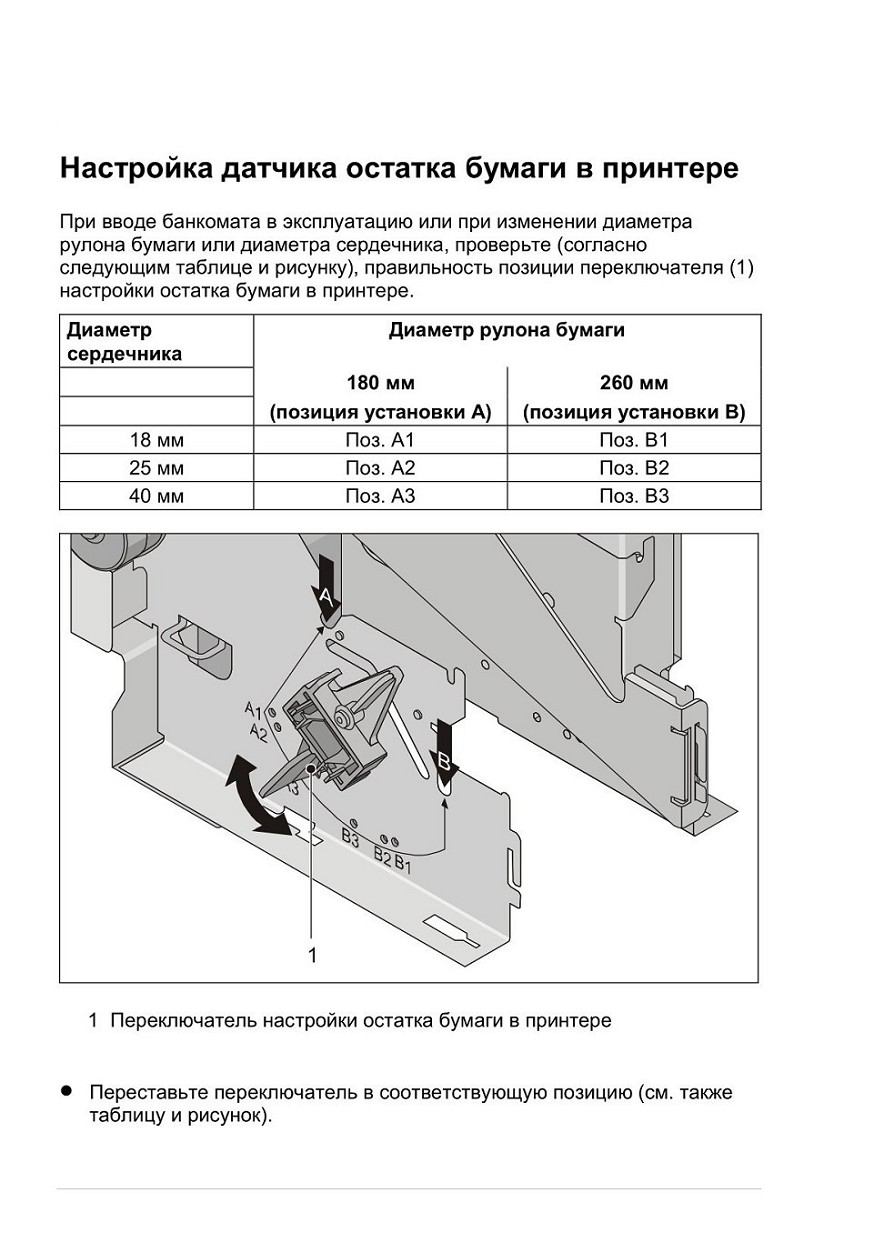

Настройка датчика остатка бумаги в принтере



Позиционирование датчика контрольной метки


Для распознавания контрольных меток на используемой рулонной бумаге необходимо позиционировать датчик контрольной метки.

Для этих целей на печатной стороне принтера имеются три позиции датчика контрольной метки (см. раздел «Позиция датчика контрольной метки»).

• Выньте, если необходимо, рулон бумаги (см. раздел «Замена рулона бумаги»).



Изменение позиции датчика контрольной метки на печатной стороне



В зависимости от позиции контрольных меток на печатной стороне датчик контрольной метки может позиционироваться справа, по центру или слева. Следующий пример иллюстрирует смену позиции датчика с правой на левую сторону.

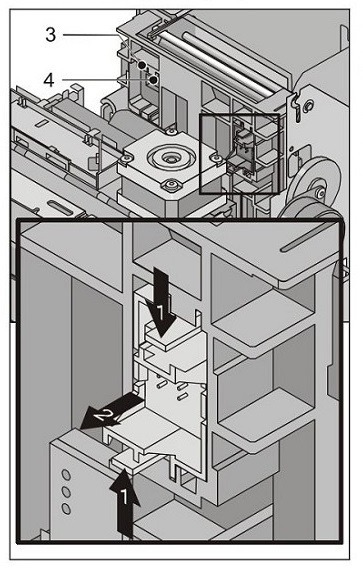

Нажмите на оба фиксирующих выступа в направлении стрелки (1) и выньте датчик контрольной метки в направлении стрелки(2) из держателя.

Установите датчик контрольной метки в требуемую позицию (3) или (4).

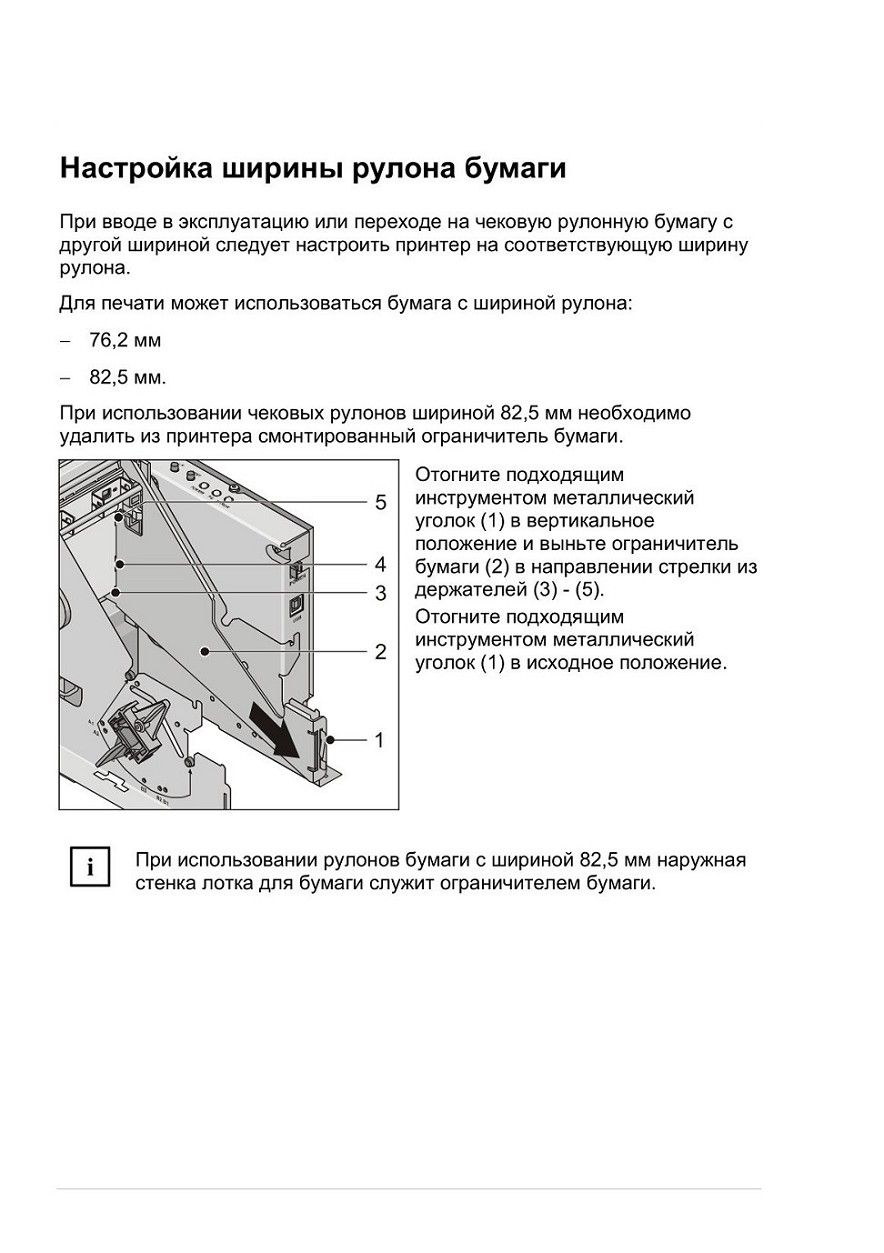

Настройка ширины рулона бумаги





 Индикаторы остатка и наличия бумаги в принтере

Индикатор остатка бумаги в принтере

Датчик индикатора остатка бумаги размещен в лотке для рулонной бумаги.

Датчик сообщает приложению о наличии минимального запаса бумаги.

В зависимости от используемого приложения это сообщение может анализироваться и, например, выводиться на монитор.

На принтере загорается желтый СИД-индикатор состояния.



Индикатор наличия бумаги в принтере

Датчик индикатора наличия бумаги размещен на направляющей бумаги. Оптический датчик сообщает приложению и принтеру об отсутствии бумаги.

В зависимости от используемого приложения это сообщение может анализироваться и, например, выводиться на монитор.

На принтере мигает желтый СИД-индикатор состояния.
