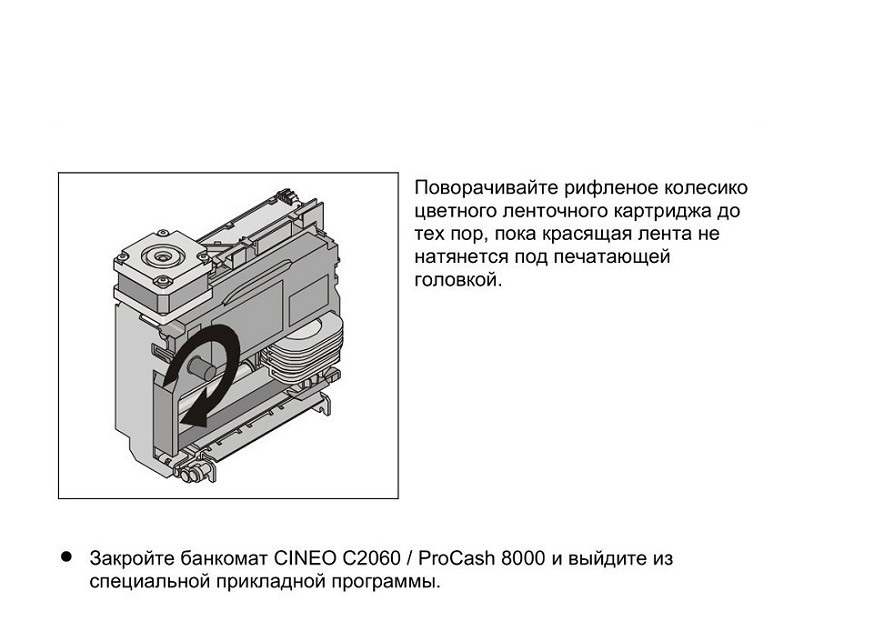

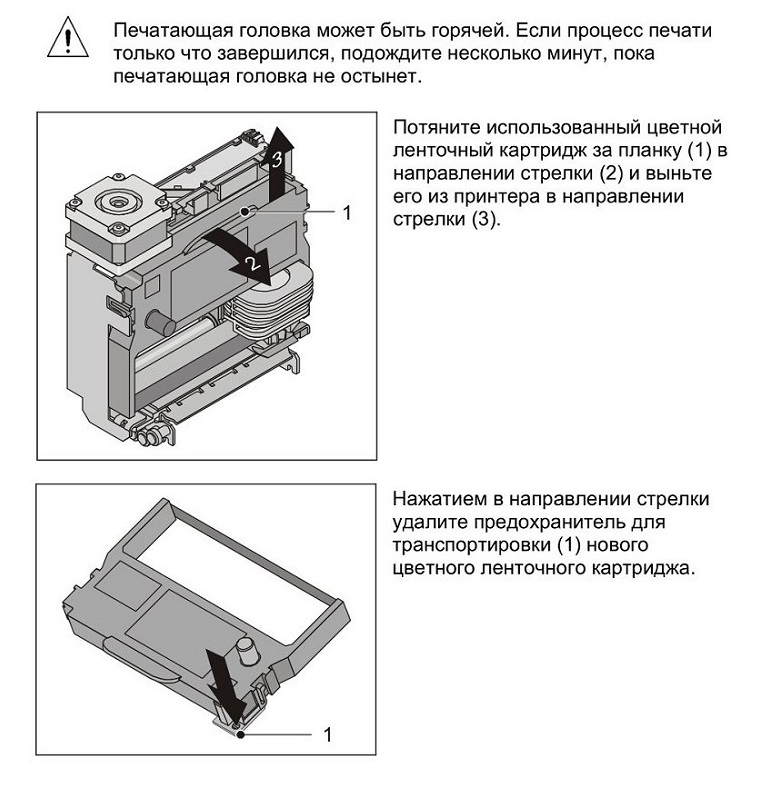

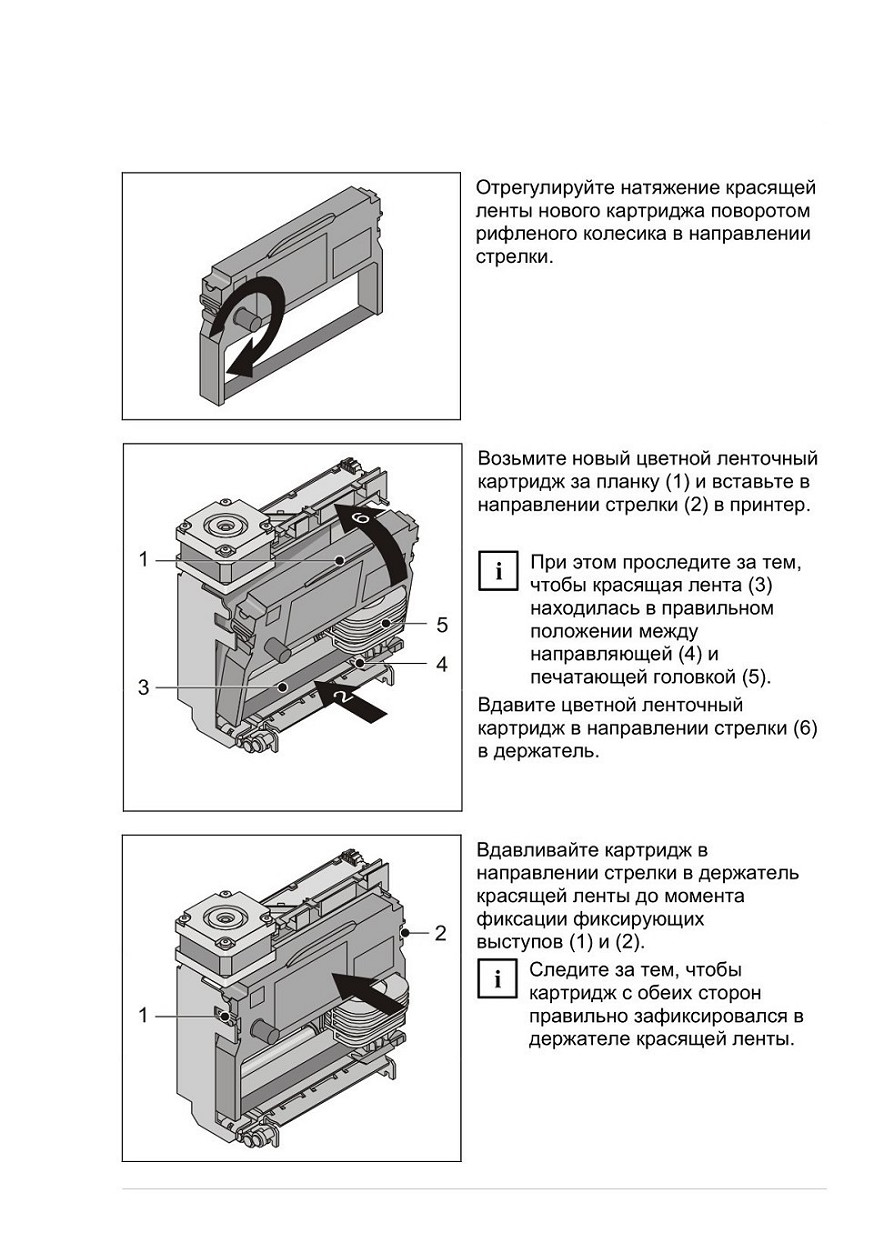

Замена цветного ленточного картриджа

• Запустите специальную прикладную программу (см. главу «Управление банкоматом», раздел «Вызов специальной прикладной программы банкомата»).

• Откройте банкомат CINEO С2060 / ProCash 8000 и выдвиньте из банкомата CINEO С2060 / ProCash 8000 салазки принтера до упора (см. главу «Управление банкоматом», раздел «Открывание/закрывание дверей банкомата»).

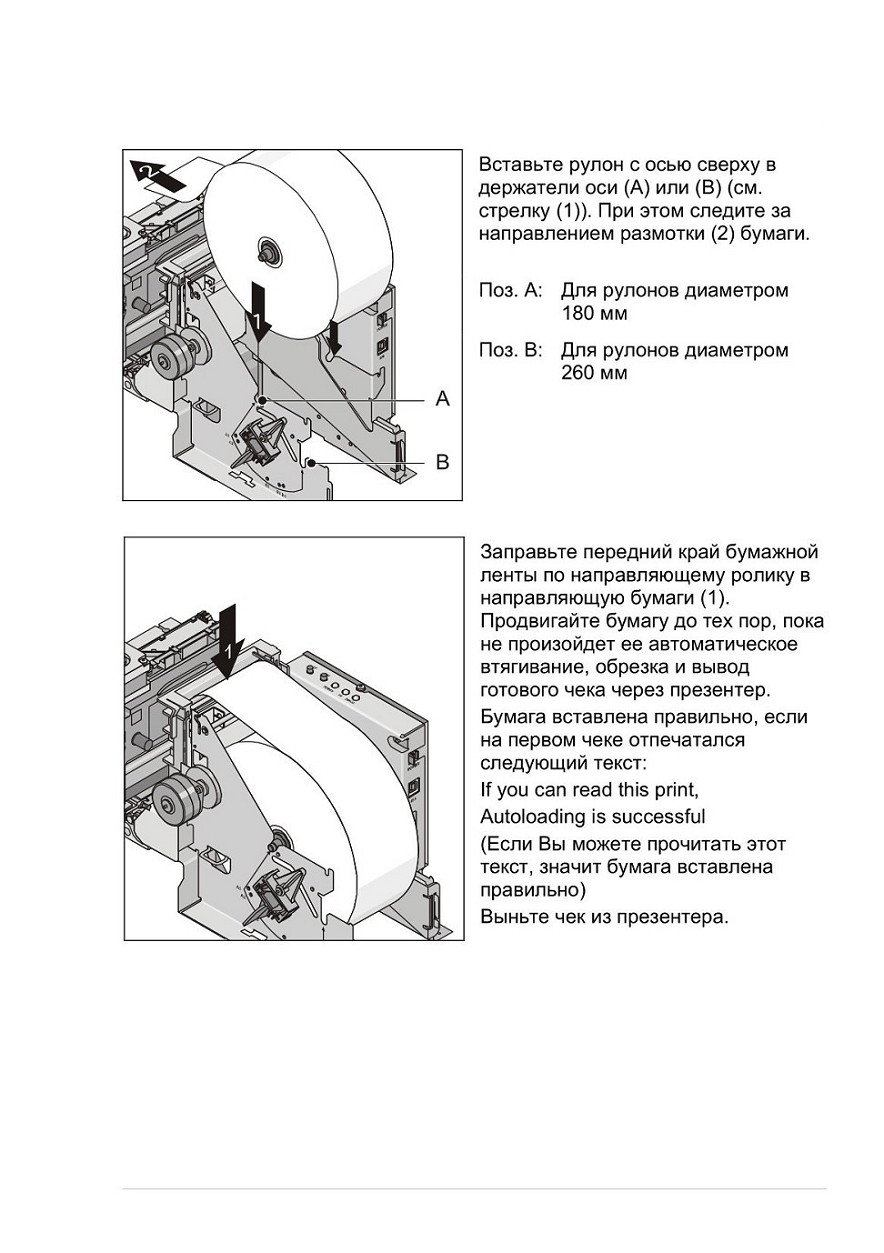

Замена рулона бумаги

• Запустите специальную прикладную программу (см. главу «Управление банкоматом», раздел «Вызов специальной прикладной программы банкомата»),

• Откройте банкомат CINEO С2060 / ProCash 8000 и выдвиньте из банкомата CINEO С2060 / ProCash 8000 салазки принтера до упора (см. главу «Управление банкоматом», раздел «Открывание/закрывание дверей банкомата»).

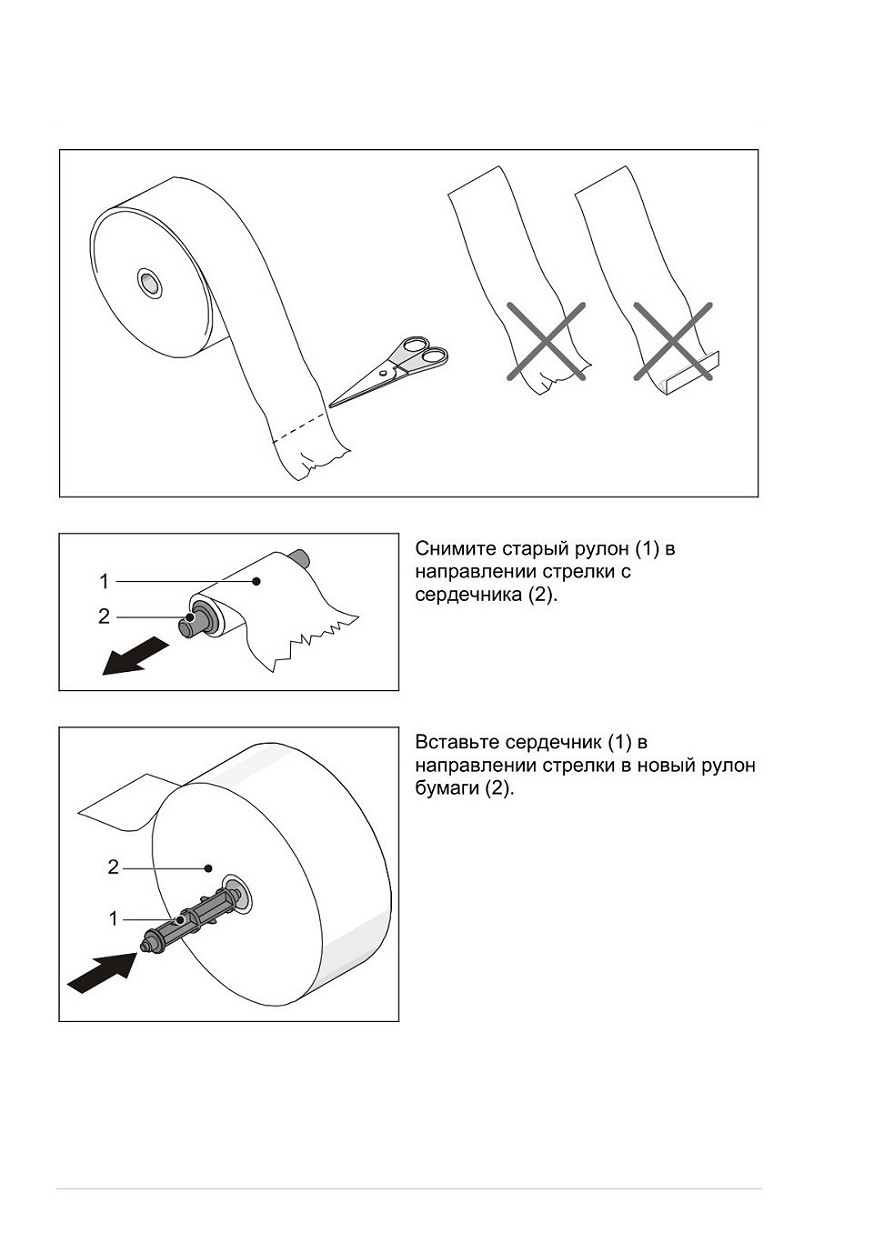

При смене рулонов бумаги выполняйте следующие указания.

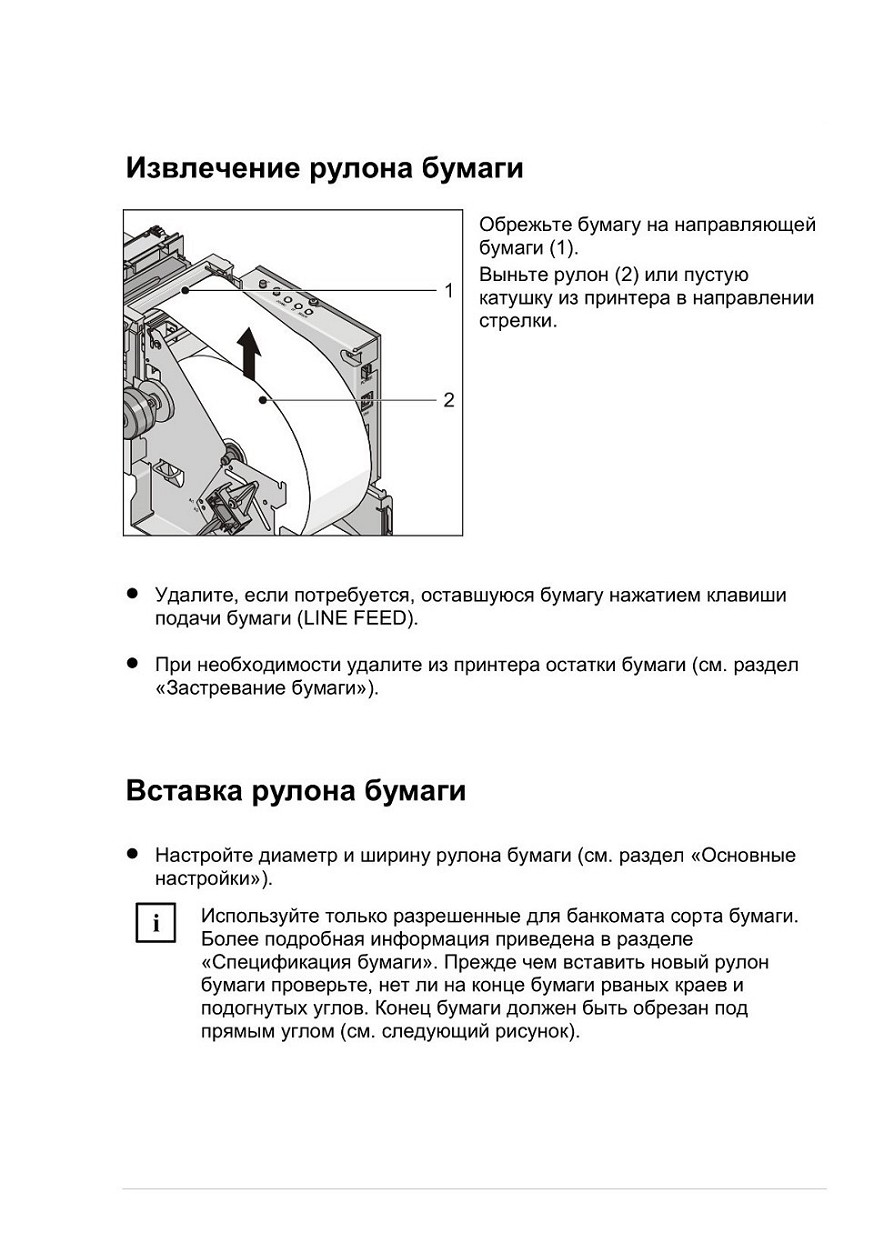

Извлечение рулона бумаги

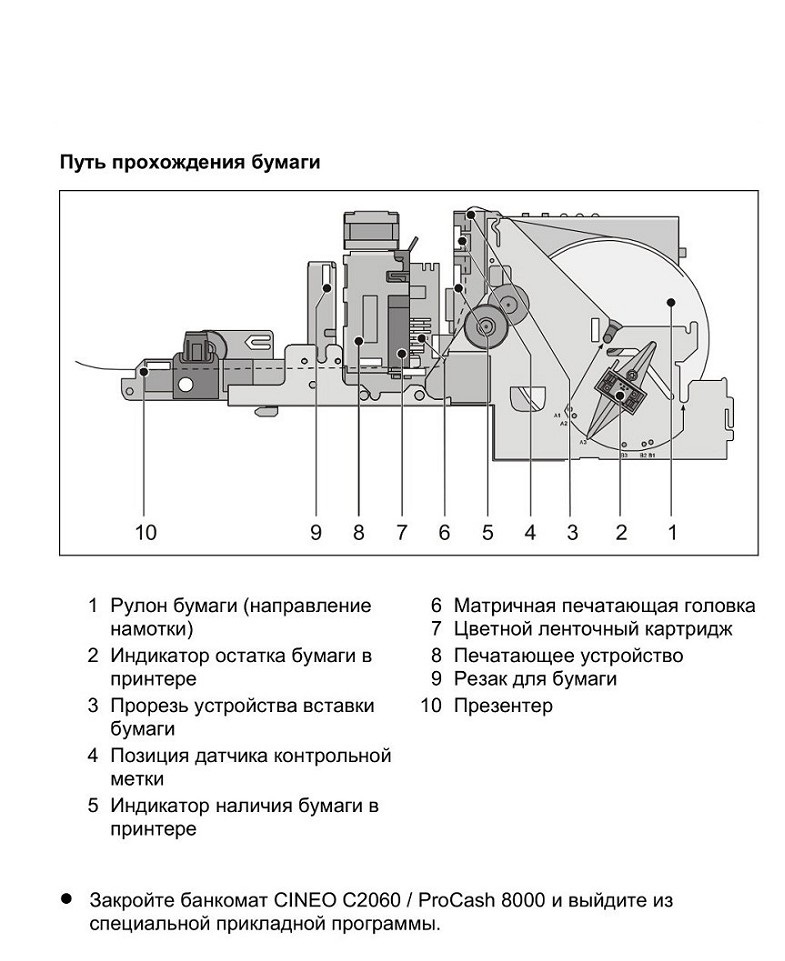

Путь прохождения бумаги

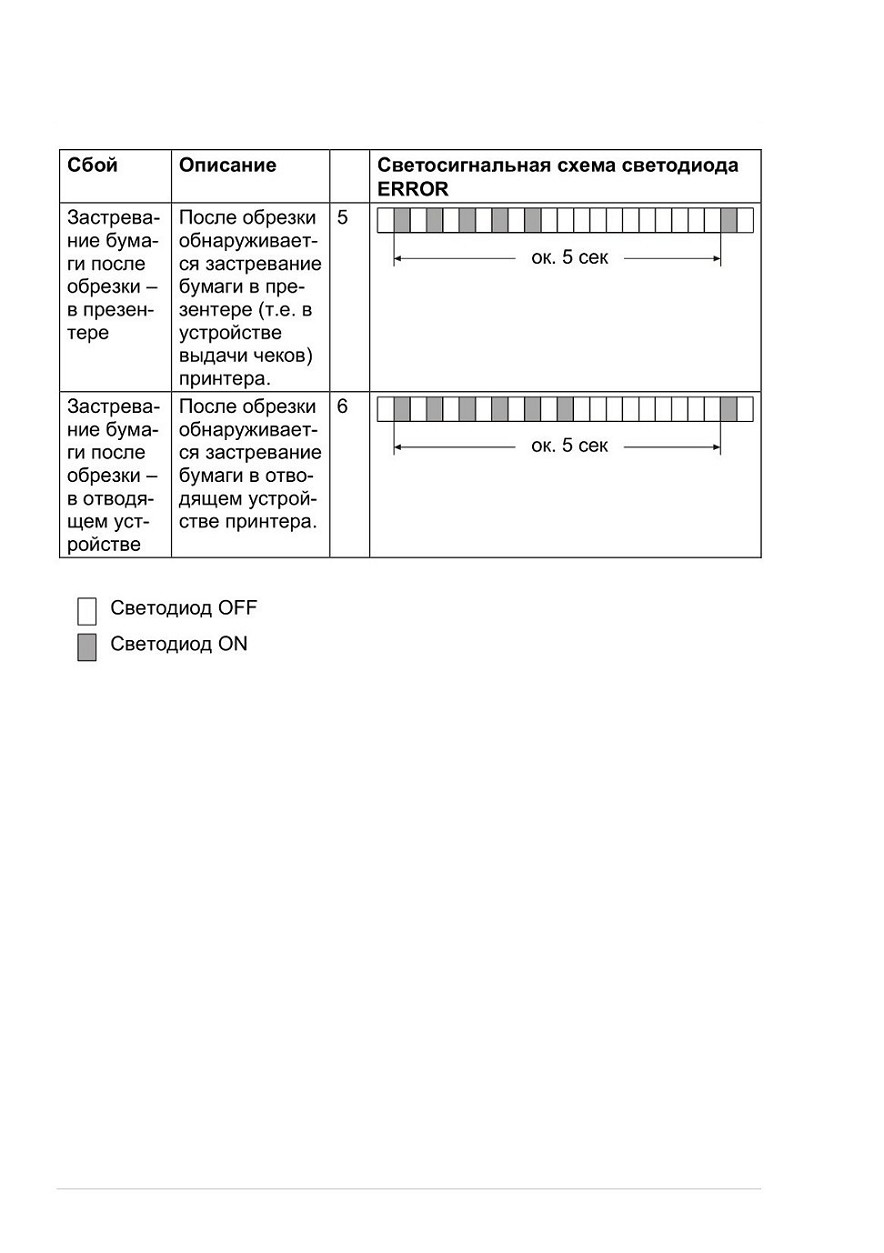

Светосигнальная схема светодиода ERROR

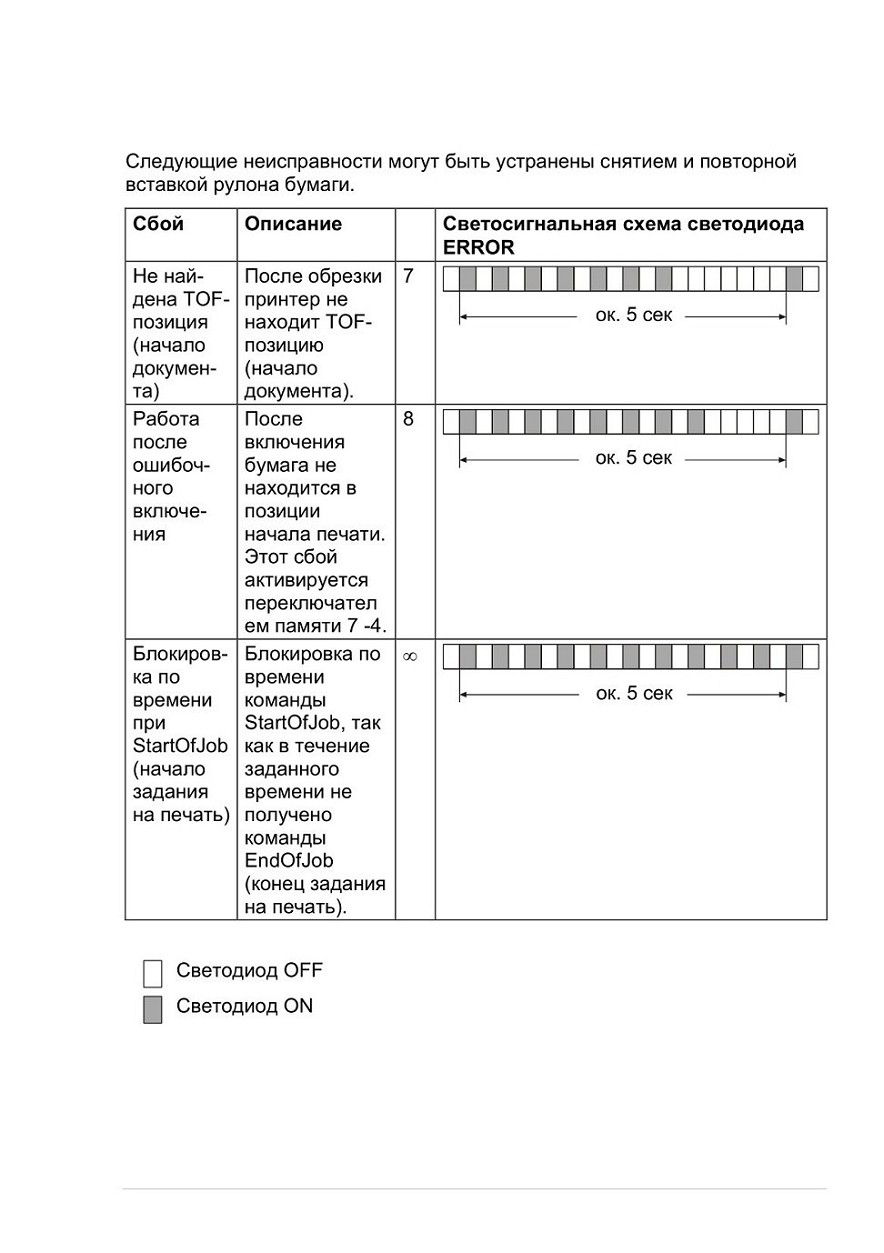

Неисправности, устраняемые собственными силами

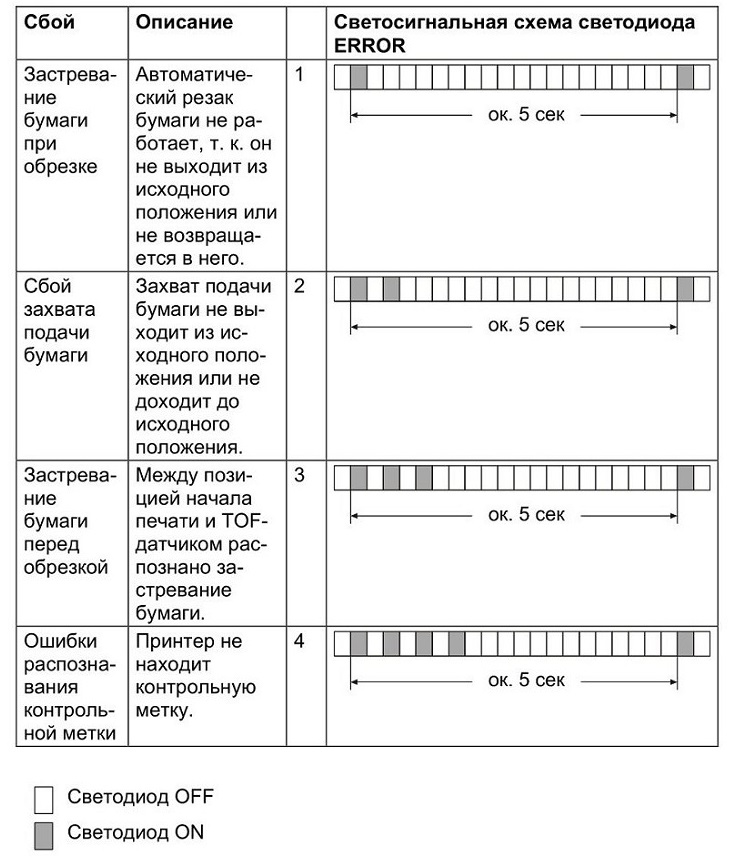

В следующей таблице приведены светосигнальные схемы неисправностей, устраняемых после принятия мер, перечисленных в разделе «Застревание бумаги».

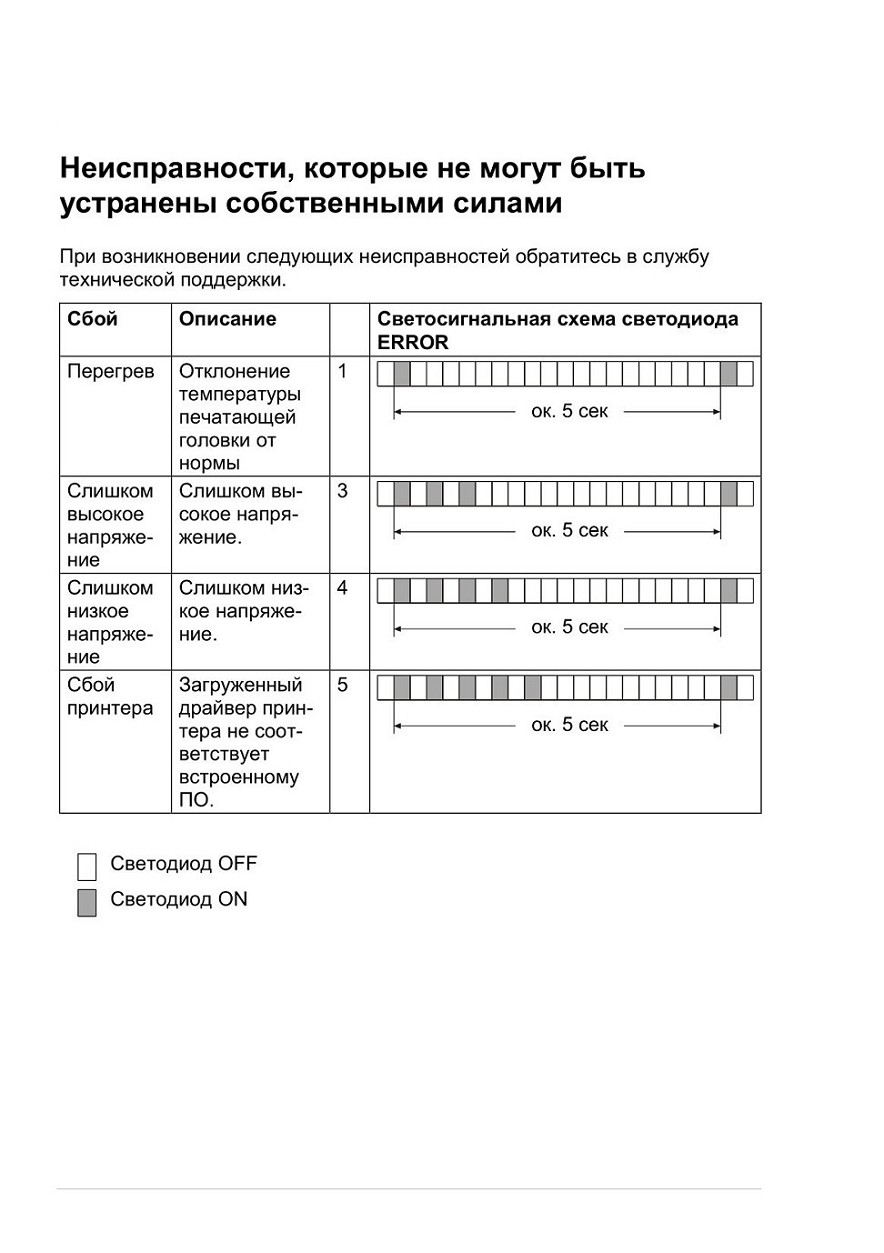

Неисправности, которые не могут быть устранены собственными силами

Неисправности

Застревание бумаги

• Запустите специальную прикладную программу (см. главу

«Управление банкоматом», раздел «Вызов специальной прикладной программы банкомата»).
• Откройте банкомат CINEO С2060 / ProCash 8000 и выдвиньте из банкомата CINEO С2060 / ProCash 8000 салазки принтера до упора (см. главу «Управление банкоматом», раздел «Открывание/закрывание дверей банкомата»).

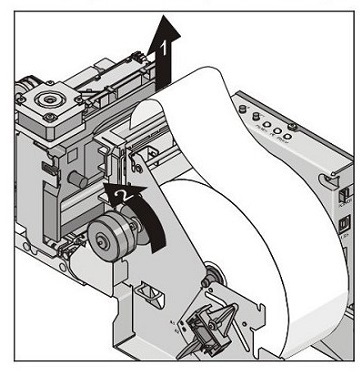

Вытяните бумагу из направляющей (1). Немного поверните маховичок (2)в направлении стрелки.

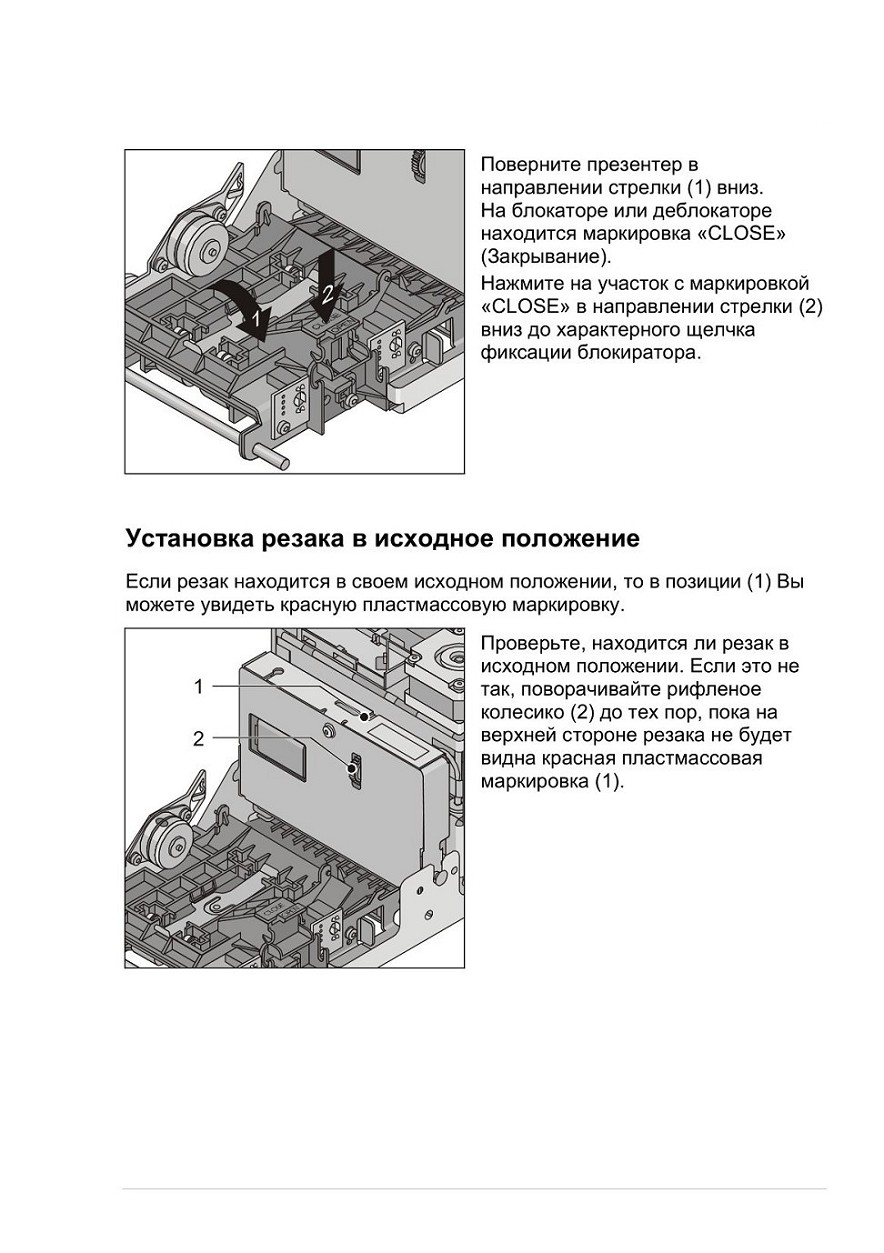

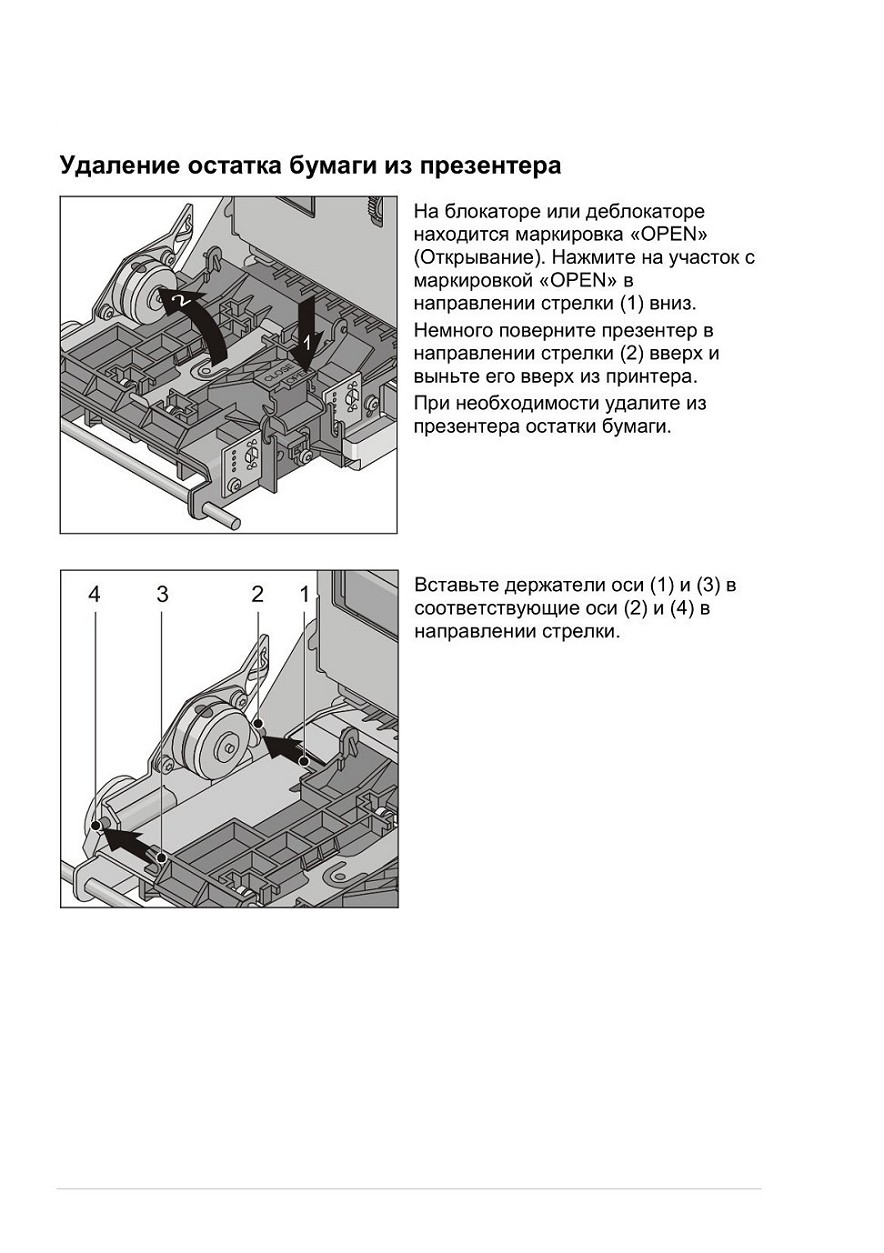

Удаление остатка бумаги из презентера

Удаление остатка бумаги из печатающего устройства

Печатающая головка может быть горячей. Если процесс печати только что завершился, подождите несколько минут, пока печатающая головка не остынет.
• Выньте цветной ленточный картридж из печатающего устройства (см. раздел «Замена цветного ленточного картриджа»),

• Обрежьте оставшуюся бумагу на направляющей и выньте бумагу из печатающего устройства.

• Вставьте цветной ленточный картридж в печатающее устройство (см. раздел «Замена цветного ленточного картриджа»).

• Снова вставьте рулон (см. раздел „Вставка рулона бумаги").

• Закройте банкомат CINEO С2060 / ProCash 8000 и выйдите из специальной прикладной программы.

Ошибки распознавания контрольной метки
• Запустите специальную прикладную программу (см. главу «Управление банкоматом», раздел «Вызов специальной прикладной программы банкомата»).

• Откройте банкомат CINEO С2060 / ProCash 8000 и выдвиньте из банкомата CINEO С2060 / ProCash 8000 салазки принтера до упора (см. главу «Управление банкоматом», раздел «Открывание/закрывание дверей банкомата»),

• Проверьте правильность вставки рулона и наличие контрольных меток на бумаге.

• Снова вставьте рулон (см. раздел „Вставка рулона бумаги").

• Проконтролируйте, чтобы датчик контрольной метки находился в правильной позиции (см. раздел «Позиционирование датчика контрольной метки»).
• Закройте банкомат CINEO С2060 / ProCash 8000 и выйдите из специальной прикладной программы.

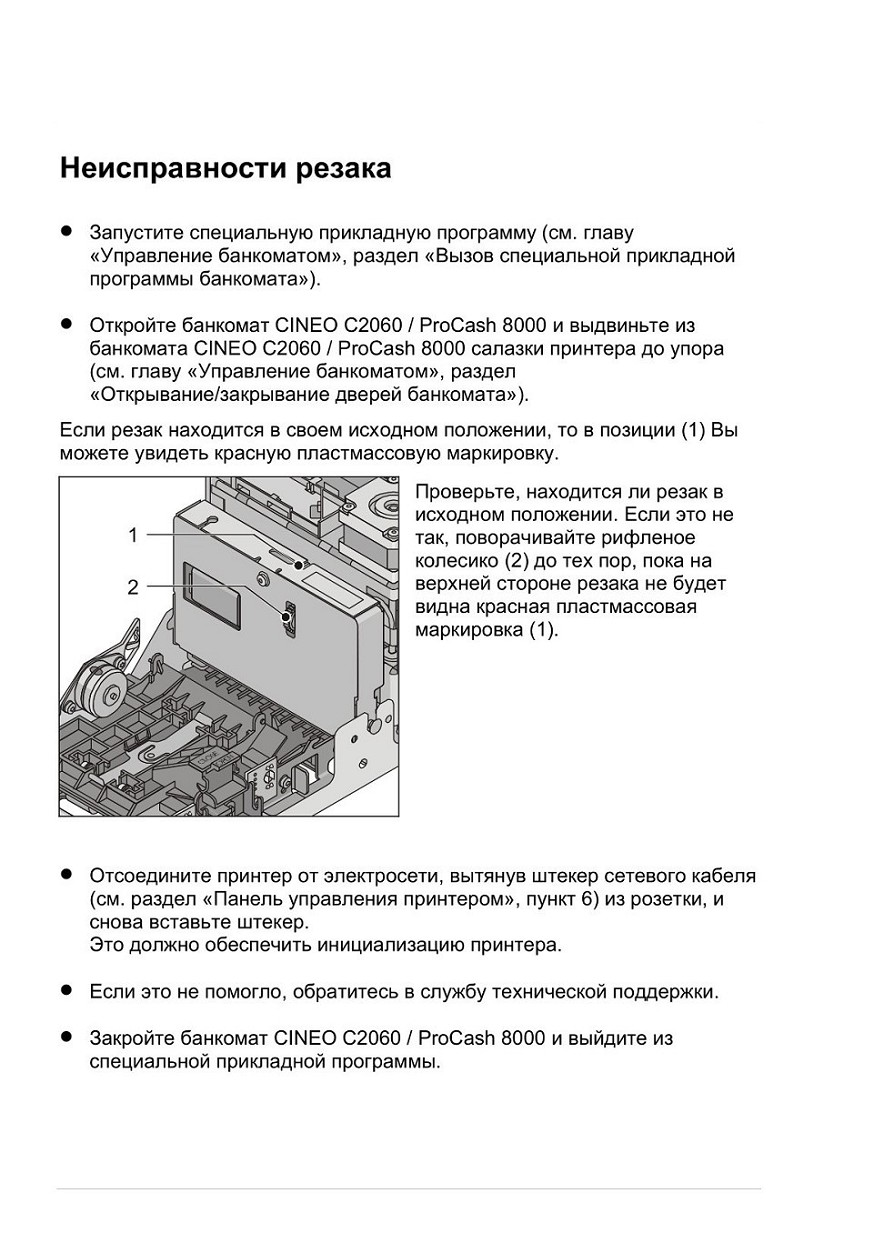

Неисправности резака

Устранение причин плохой пропечатки

Причиной плохой или слишком светлой пропечатки может быть использованный цветной ленточный картридж или использованная печатающая головка.

В случае плохой пропечатки сначала замените цветной ленточный картридж (см. раздел «Замена цветного ленточного картриджа»).

Если качество пропечатки не улучшилось, замените печатающую головку.

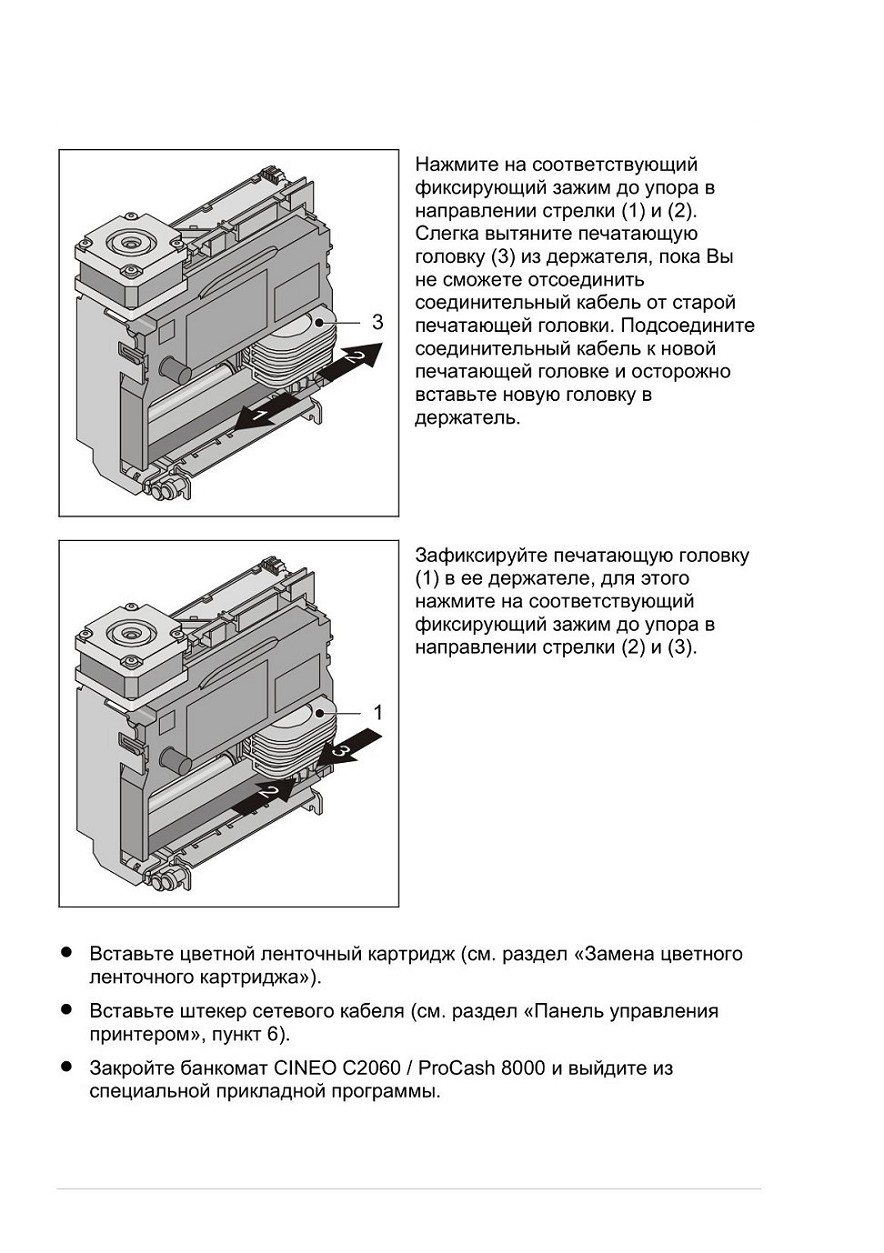

В этом разделе описана замена печатающей головки. Если качество пропечатки не улучшилось, обратитесь в службу технической поддержки.

• Запустите специальную прикладную программу (см. главу «Управление банкоматом», раздел «Вызов специальной прикладной программы банкомата»).

• Откройте банкомат CINEO С2060 / ProCash 8000 и выдвиньте из банкомата CINEO С2060 / ProCash 8000 салазки принтера до упора (см. главу «Управление банкоматом», раздел «Открывание/закрывание дверей банкомата»),

• Отсоедините принтер от электросети, вытянув штекер сетевого кабеля из розетки (см. раздел «Панель управления принтером», пункт 6).

• Выньте цветной ленточный картридж (см. раздел «Замена цветного ленточного картриджа»).
Печатающая головка может быть горячей. Если процесс печати только что завершился, подождите несколько минут, пока печатающая головка не остынет.

Перегрев печатающей головки

• При появлении сообщения об ошибке «Перегрев печатающей головки» замените печатающую головку (см. раздел «Устранение причин плохой пропечатки»).

• Если сообщение об ошибке продолжает отображаться, выключите банкомат CINEO С2060 / ProCash 8000, выйдите из специальной прикладной программы и обратитесь в службу технической поддержки.

Отсутствие напряжения

Причиной того, что принтер не работает и при этом не светится ни один

из трех светодиодов, может быть сбой электропитания.

• Запустите специальную прикладную программу (см. главу «Управление банкоматом», раздел «Вызов специальной прикладной программы банкомата»),

• Откройте банкомат CINEO С2060 / ProCash 8000 и выдвиньте из банкомата CINEO С2060 / ProCash 8000 салазки принтера до упора (см. главу «Управление банкоматом», раздел «Открывание/закрывание дверей банкомата»),

• Проверьте подключение к электросети (см. раздел «Панель управления принтером», пункт 6) и соединительный кабель.

• Если Вы не смогли обнаружить причину неисправности, выключите банкомат CINEO С2060 / ProCash 8000, выйдите из специальной прикладной программы и обратитесь в службу технической поддержки.

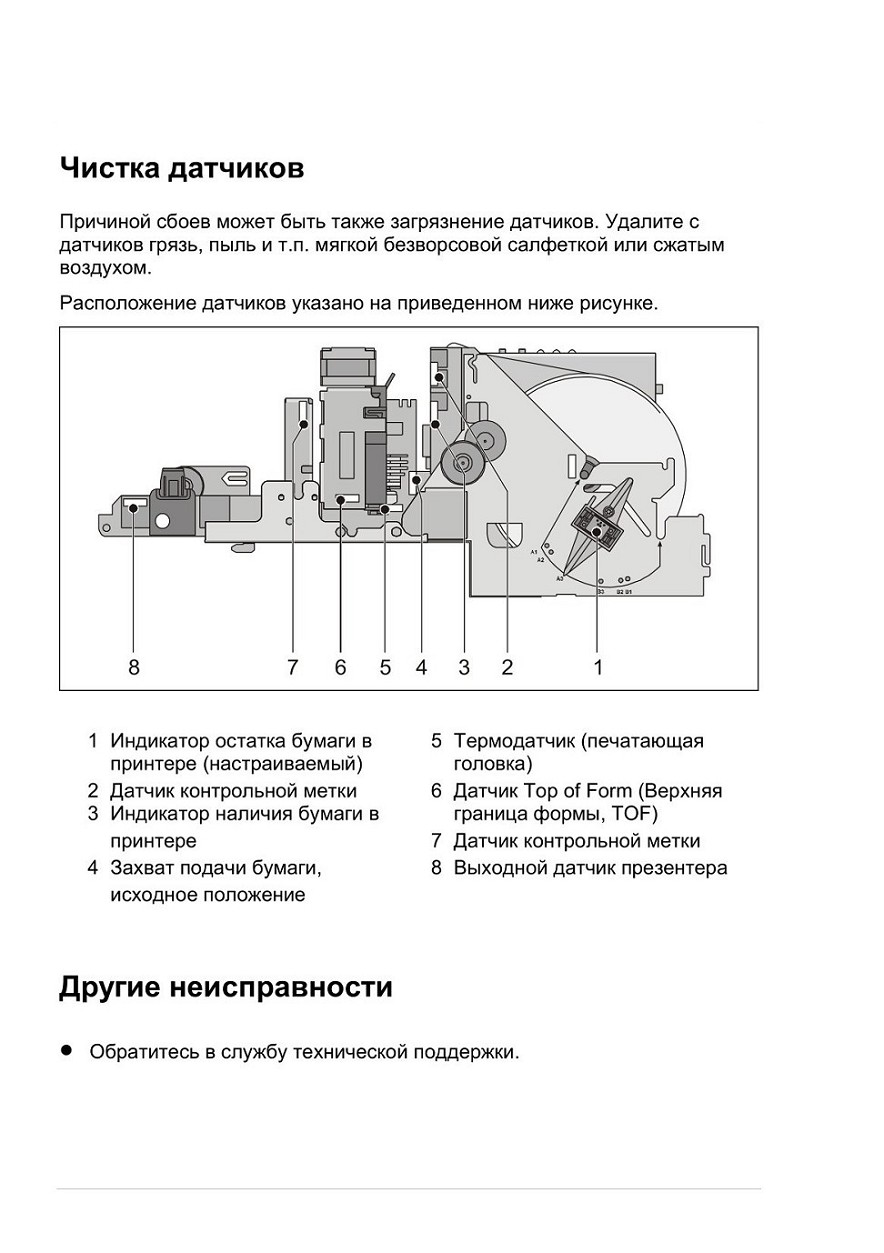

Чистка датчиков

Расходные материалы
Информация о поставщиках расходных материалов приведена в «Приложении», раздел «Расходные материалы».

Цветные ленточные картриджи

Используйте только цветные ленточные картриджи Wincor Nixdorf; в противном случае возможны повреждения печатающей головки и механизма привода красящей ленты.

Цветной картридж с нейлоновой лентой, № заказа 01750076156 черный:

Ресурс печати: 2 млн. знаков

Цветной картридж с нейлоновой лентой, № заказа 01750076157 фиолетовый:

Ресурс печати: 6 млн. знаков

Печатающая головка

Используйте только печатающую головку Wincor Nixdorf; в противном случае возможны повреждения принтера.

9-игольчатая печатающая головка: № заказа 01750004389

Ресурс печати: прим. 150 млн. знаков

Бумага

Следующая спецификация содержит подробные сведения о качестве бумаги.

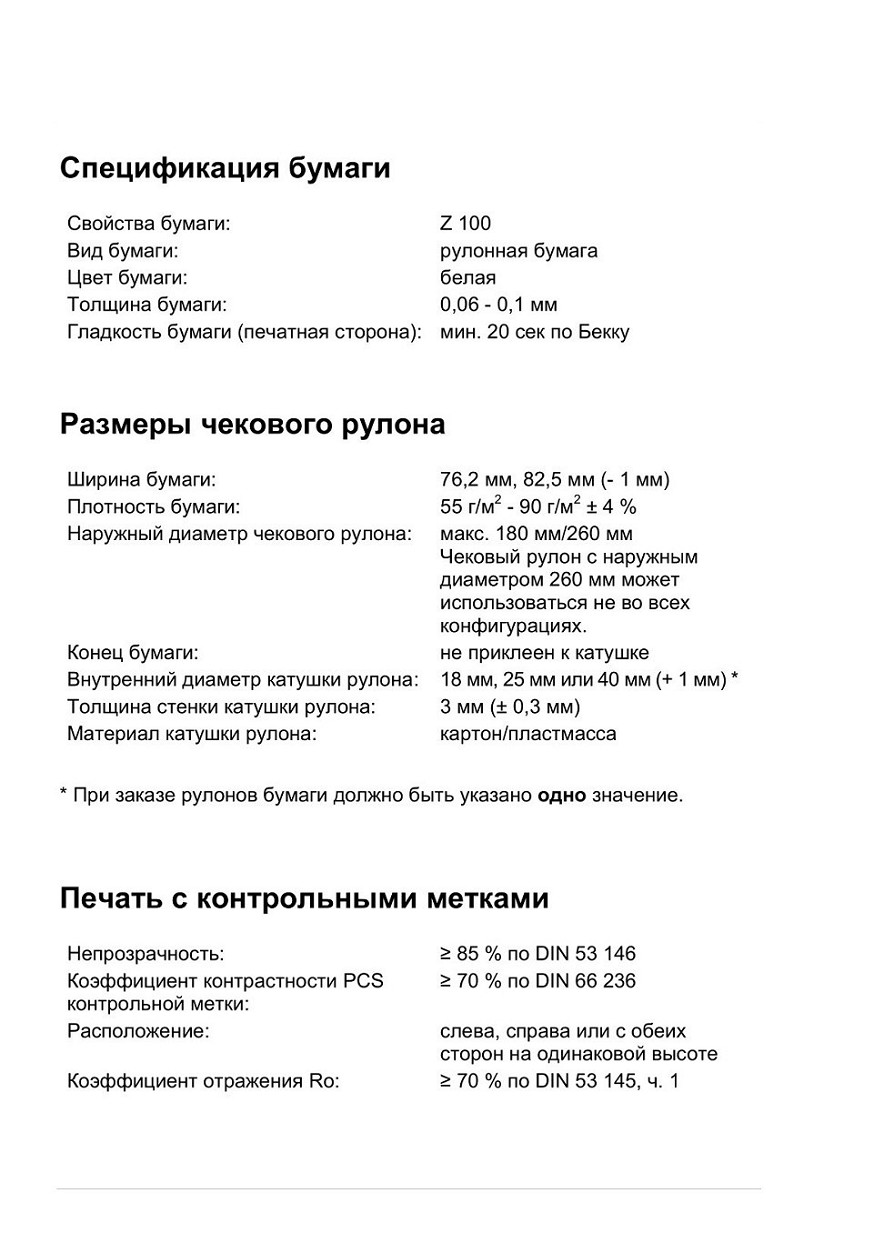

Спецификация бумаги

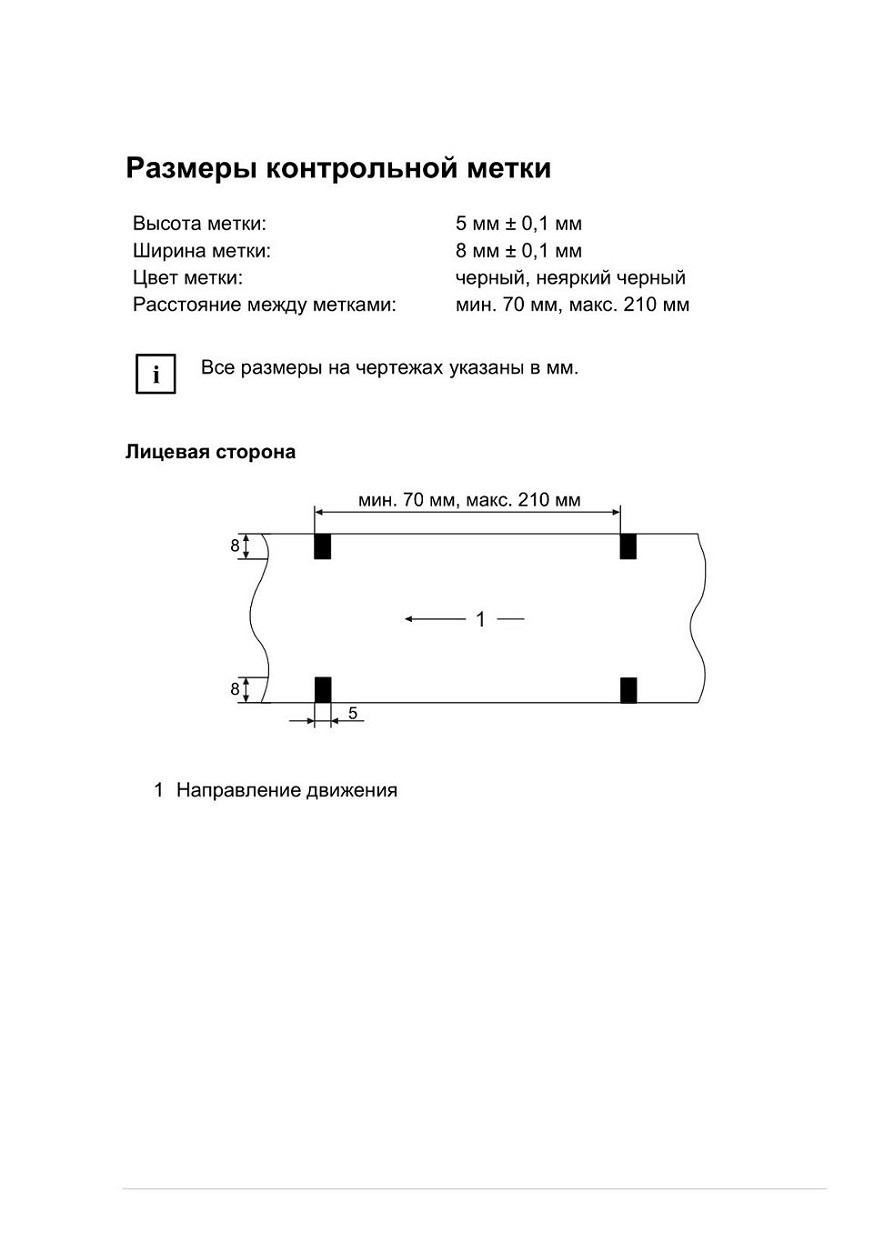

Размеры контрольной метки

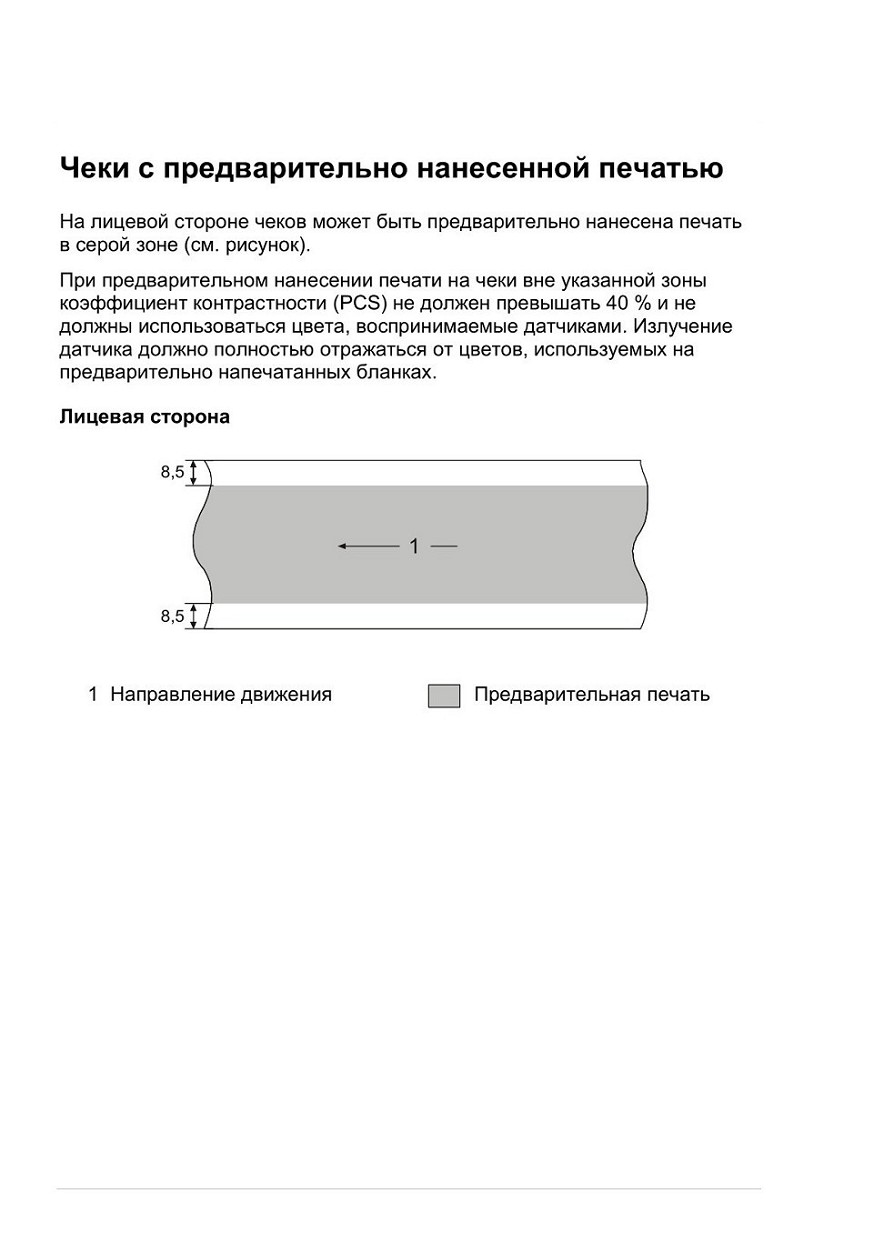

Чеки с предварительно нанесенной печатью

Чековый принтер ТР07А/ТР07А-2

Эксплуатация различных вариантов чекового принтера идентична. В качестве примера описана эксплуатация одного варианта чекового принтера.

Чековый (термо)принтер ТР07АЯР07А-2 - это встроенный принтер с модульной конструкцией, оснащенный устройством термопечати, встроенным резаком для бумаги (Cutter) и презентером (транспортирующее устройство) для чеков различной длины.

Чековый принтер создает документы в соответствии с настройками прикладной программы пользователя, например, квитанции.

Принтер оснащен датчиками остатка бумаги (запас на праздничные и выходные дни) и наличия бумаги в принтере, позволяющими производить контроль запаса бумаги программными средствами.

Принтер ТР07А/ТР07А-2 позволяет использовать рулонную бумагу, термослой с контрольными метками которой может находиться как на внутренней, так и на внешней стороне намотанного рулона.

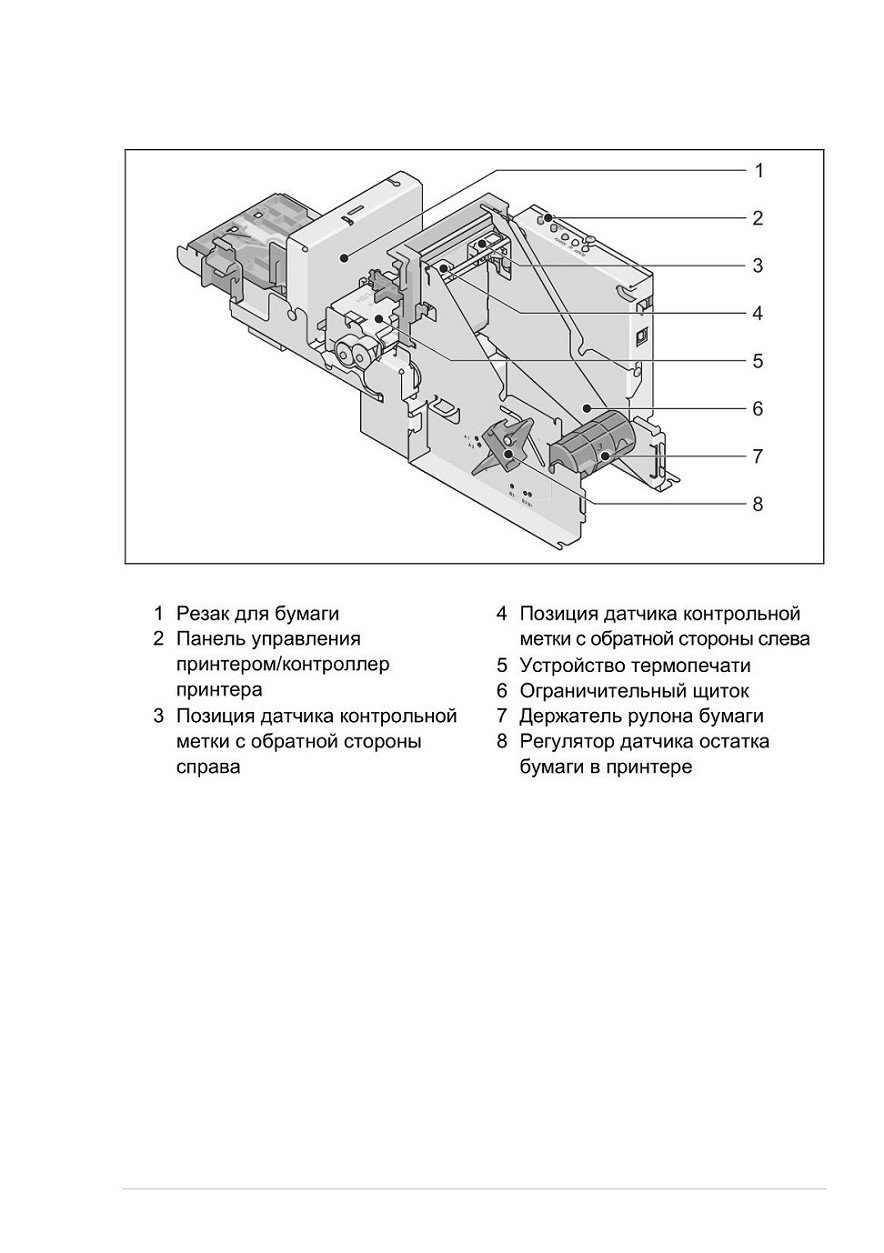

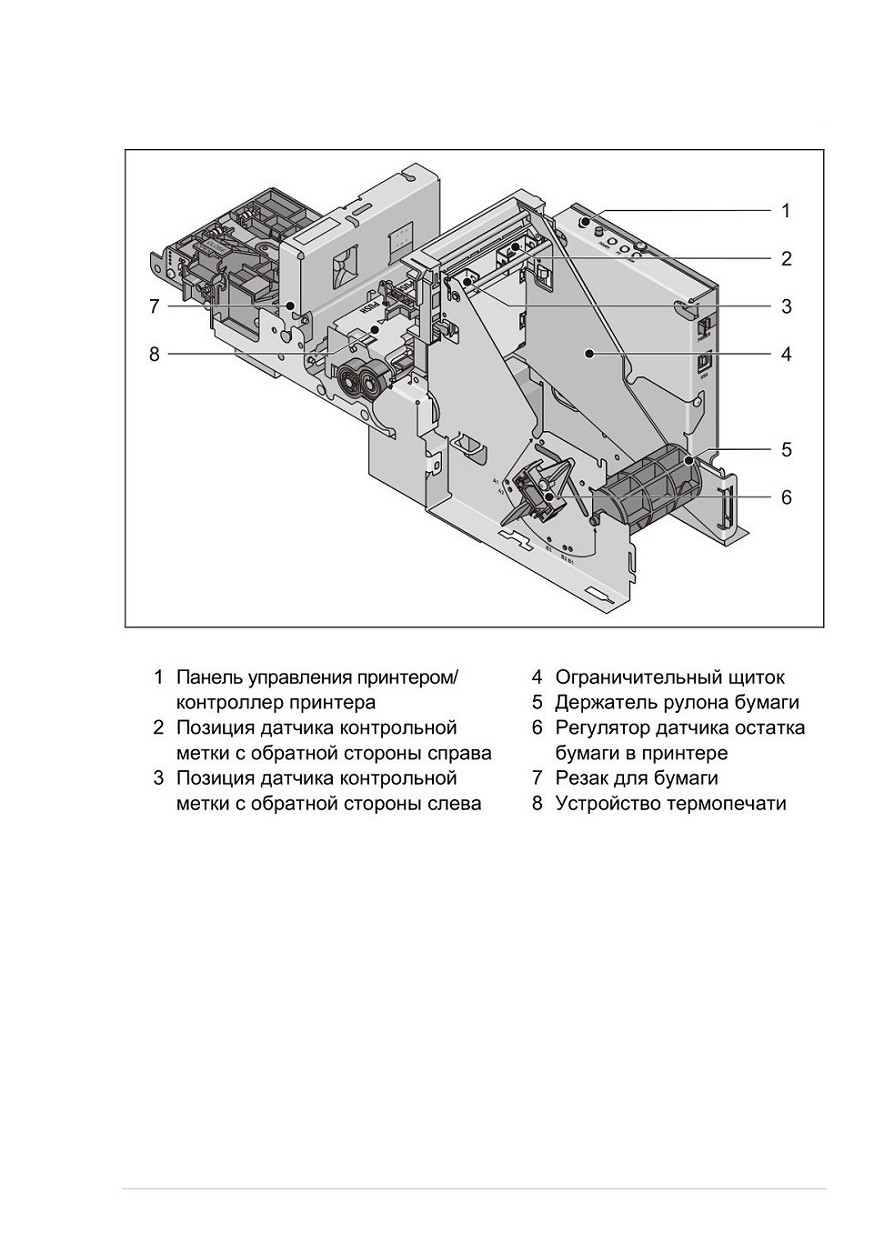

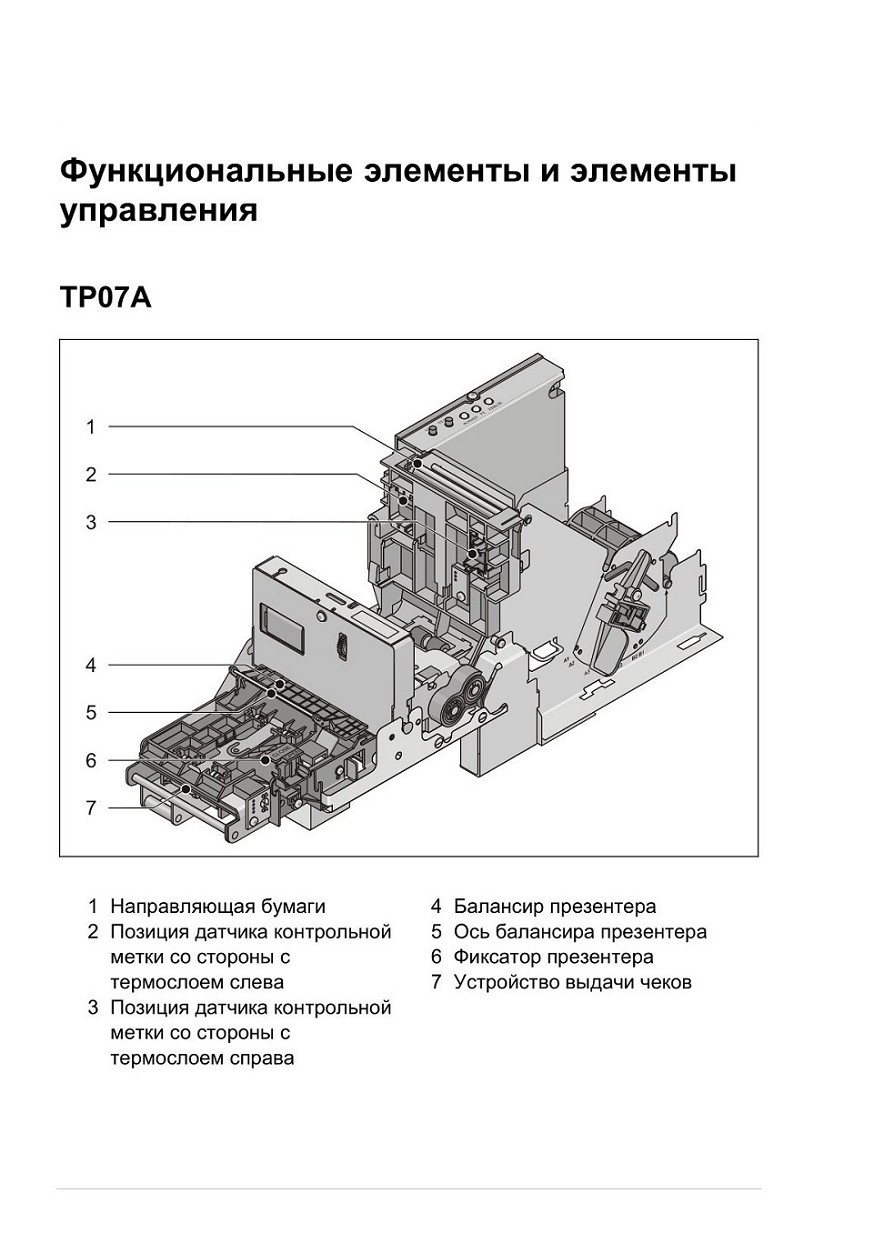

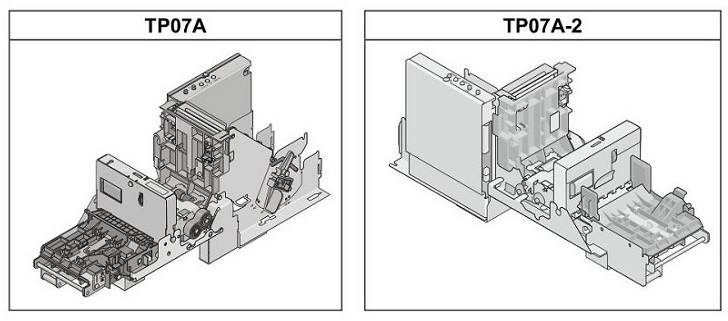

Функциональные элементы и элементы управления
TP07A

ТР07А-2

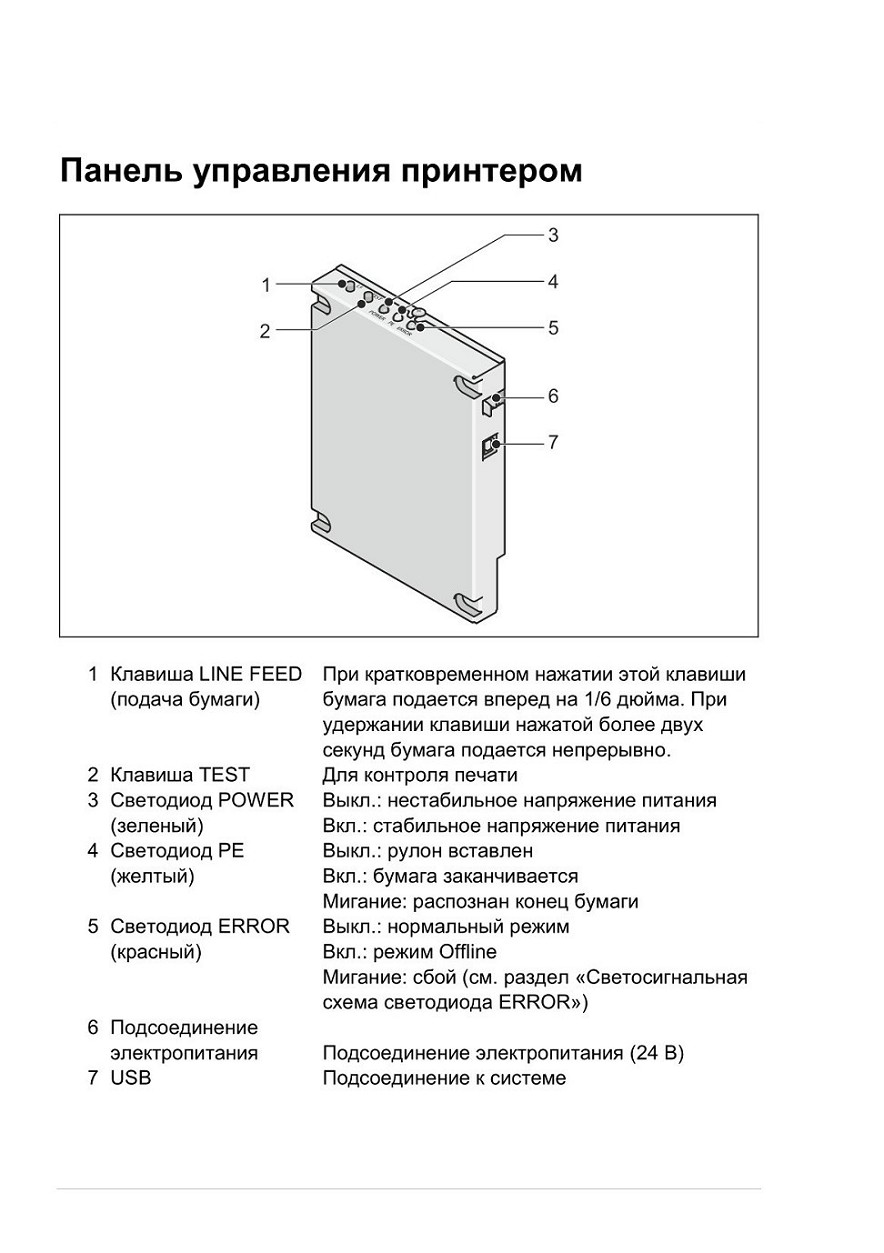

Панель управления принтером

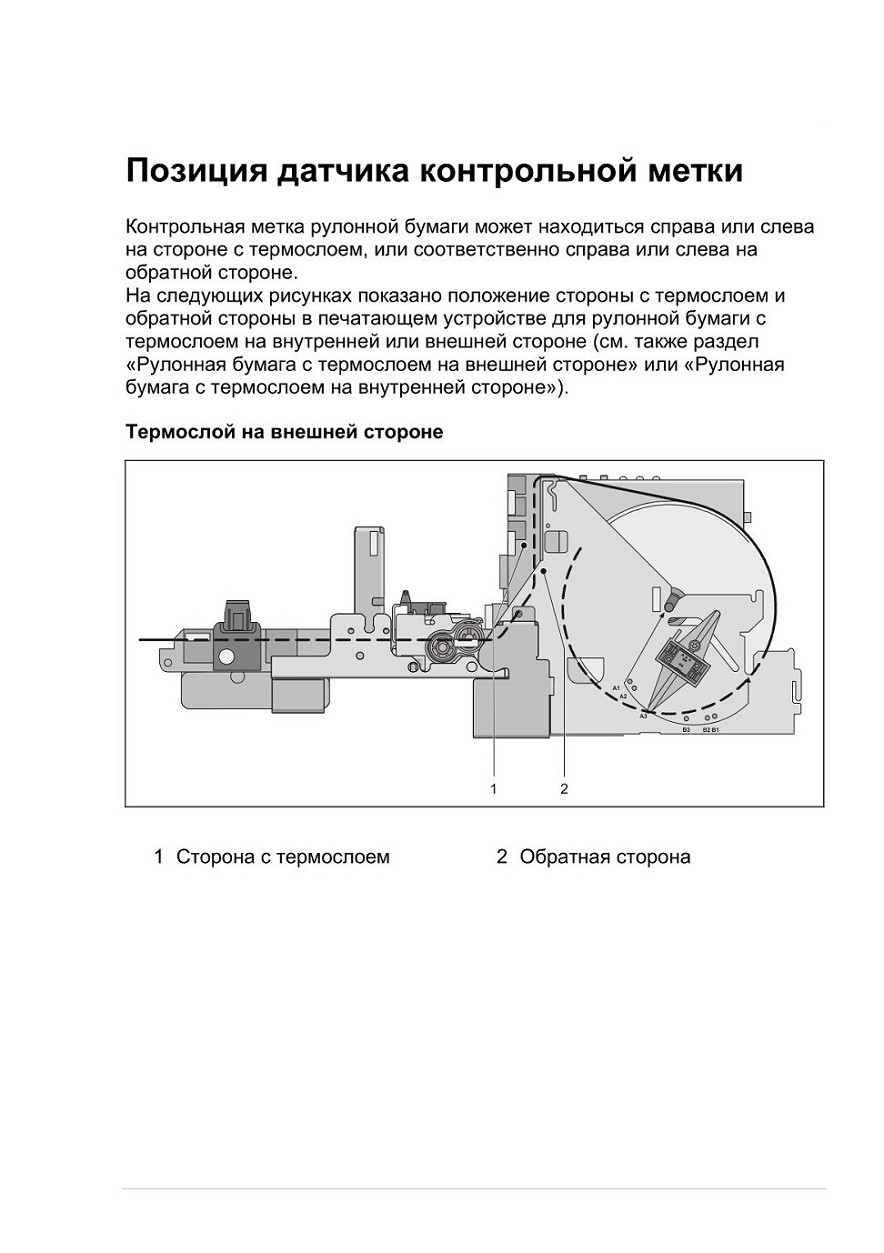

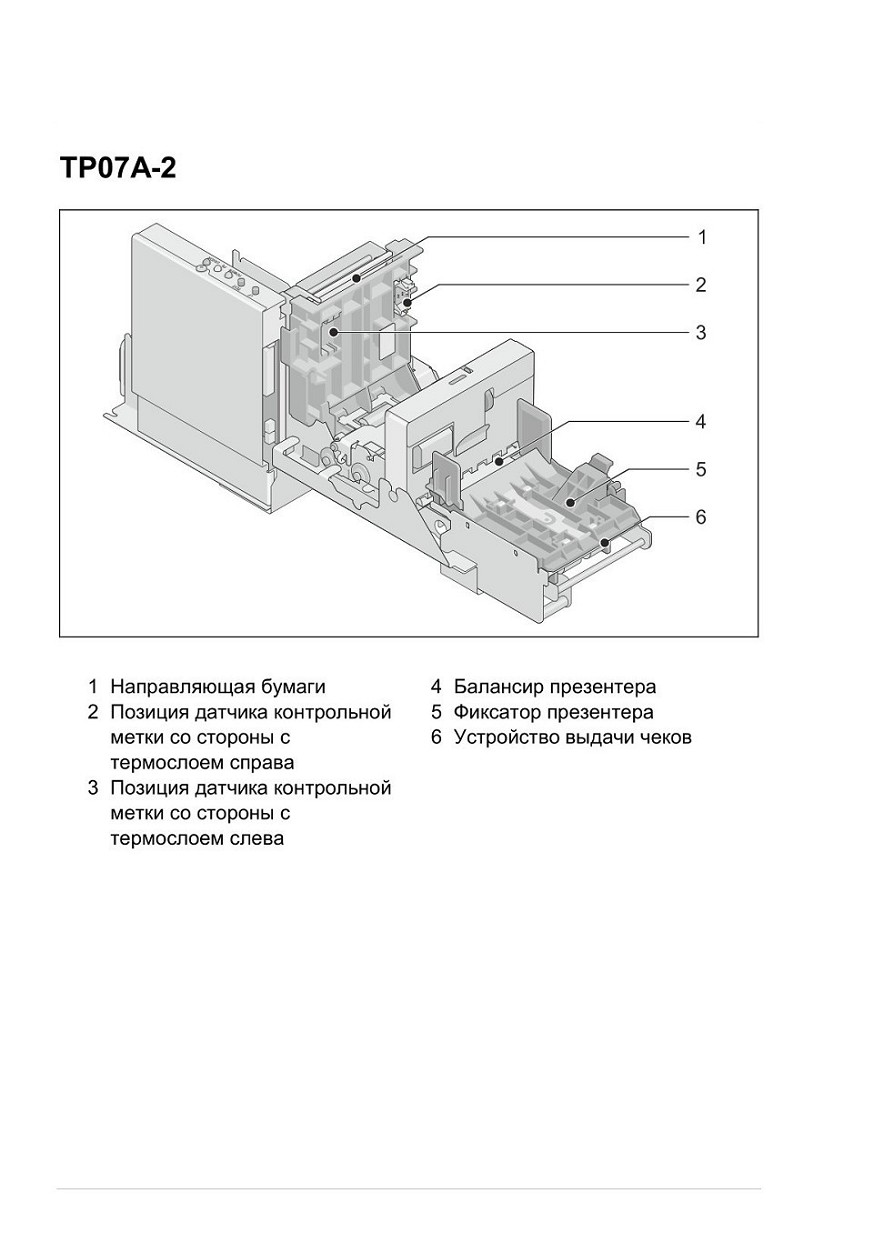

Позиция датчика контрольной метки
