WINCOR Банкомат CINEO C2060 ProCash 8000. Руководство оператора (2013 год) - часть 8

Режимы сист. окраш. банкнот - кассеты CINEO High End

Для стандартной кассеты High End и компактной кассеты High End возможны следующие режимы:

- Режим «OFF» (конфигурация = «In Branch»)

- Режим «OFF» (конфигурация = «С1Т», «CIT with Case»)

- Режим «Transport»

- Режим «Open Shutter»

- Режим «Open Safe»

- Режим «Safe»

- Режим «Управляющий»

- Режим «Inking»

- Указание по сервисному обслуживанию

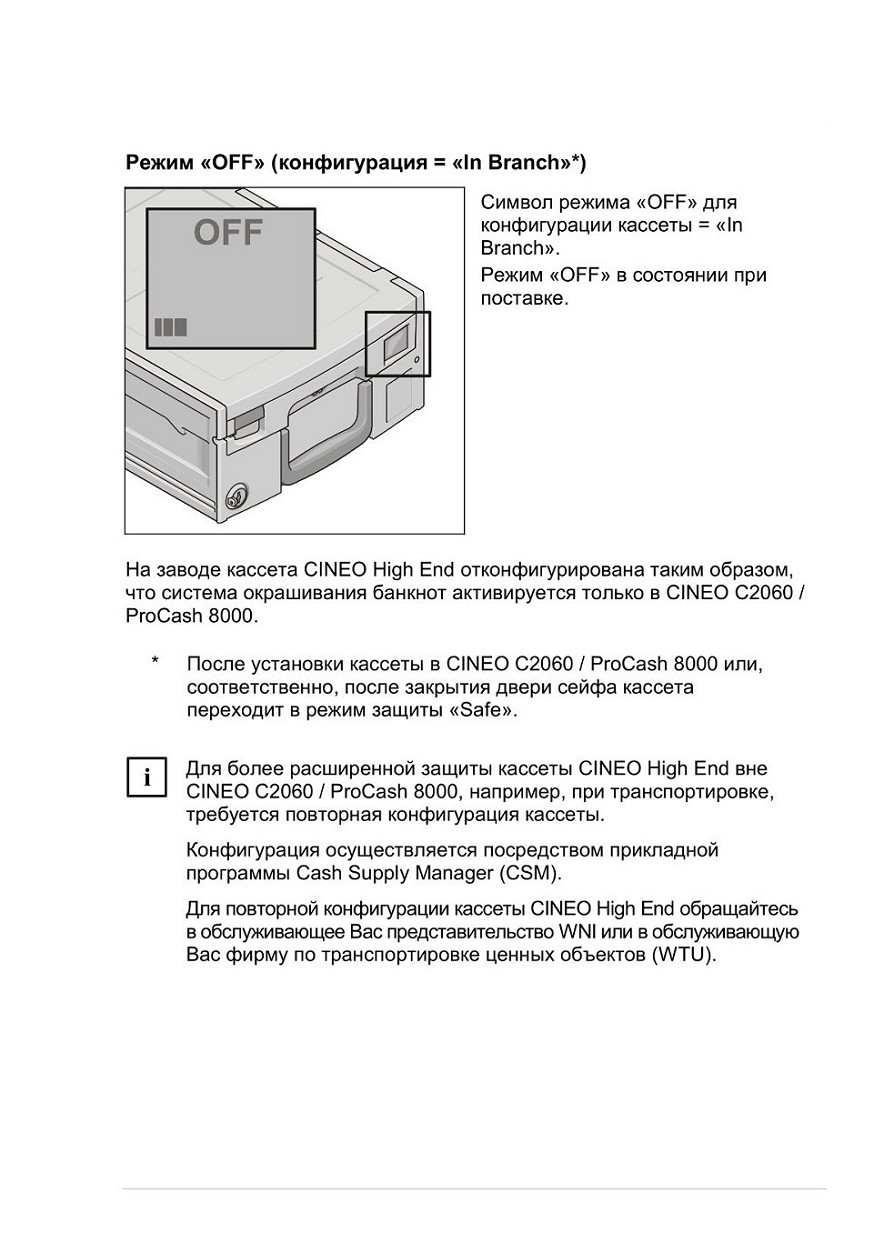

Режим «OFF» (конфигурация = «In Branch»*)

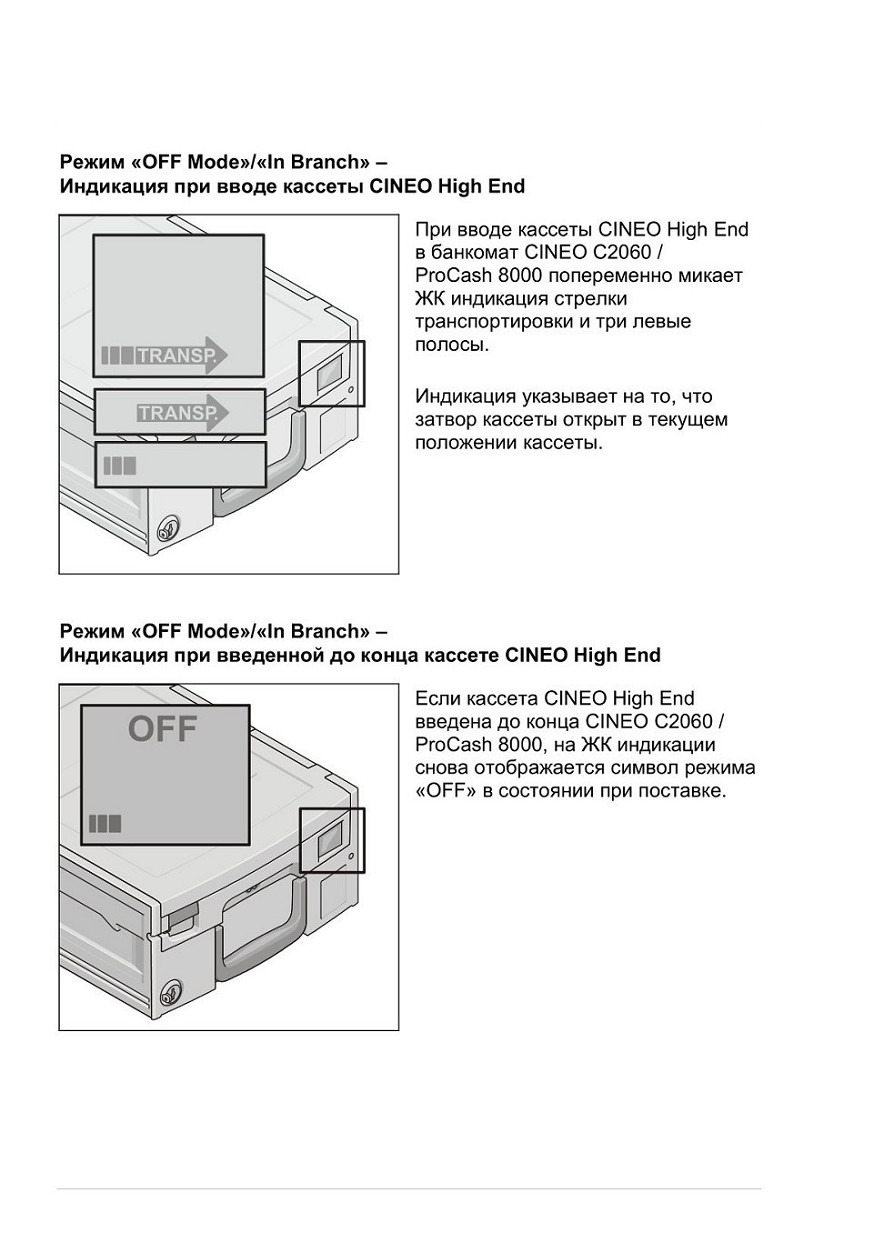

Режим «OFF Mode»/«ln Branch» -Индикация при вводе кассеты CINEO High End

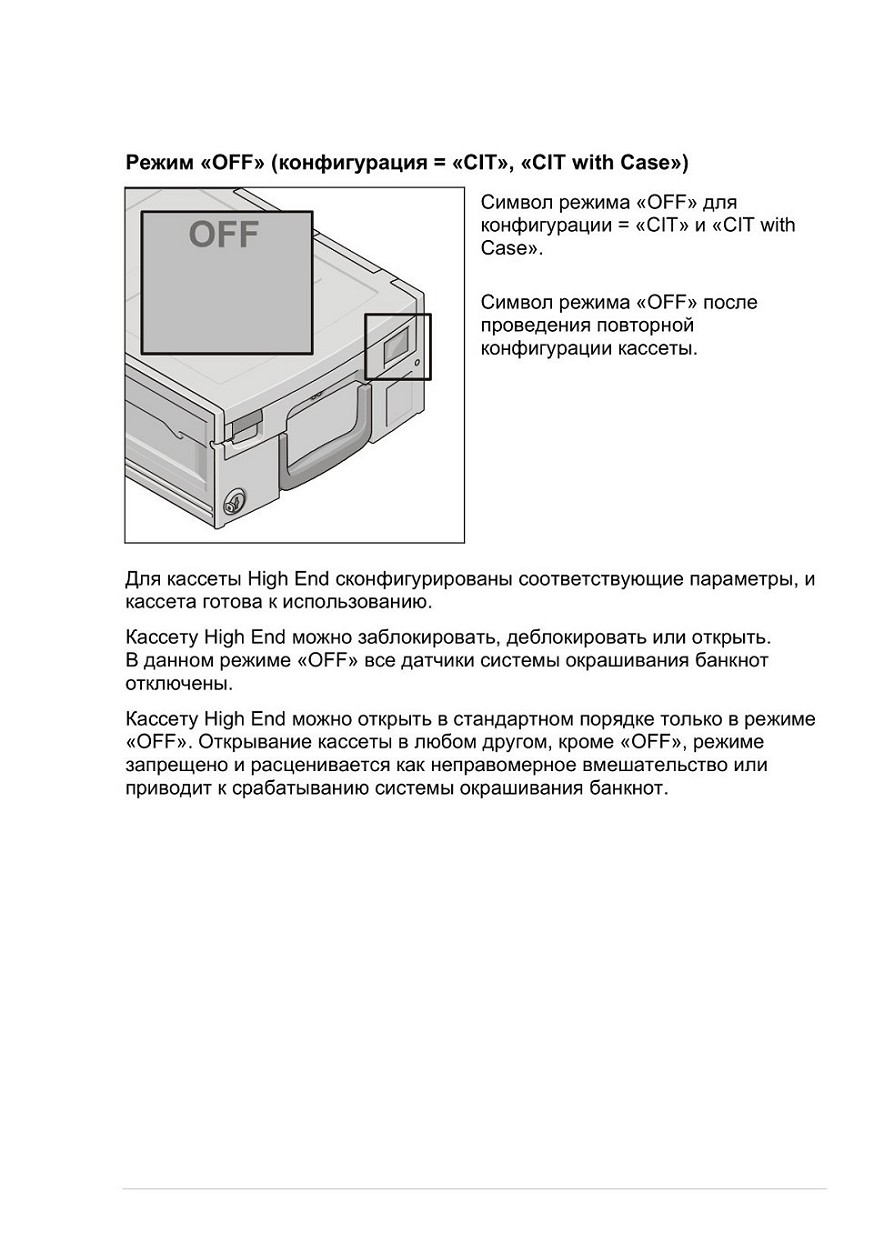

Режим «OFF» (конфигурация = «С1Т», «С1Т with Case»)

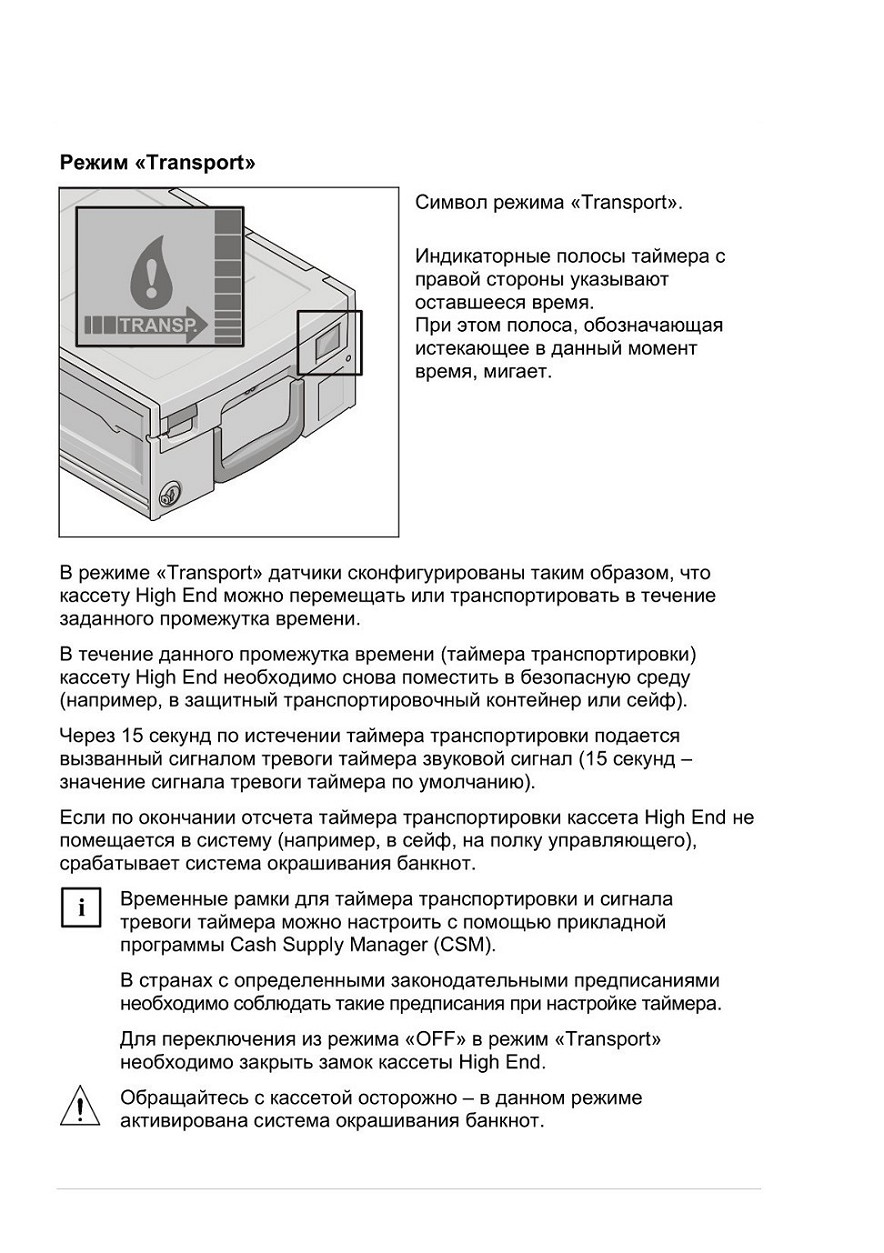

Режим «Transport»

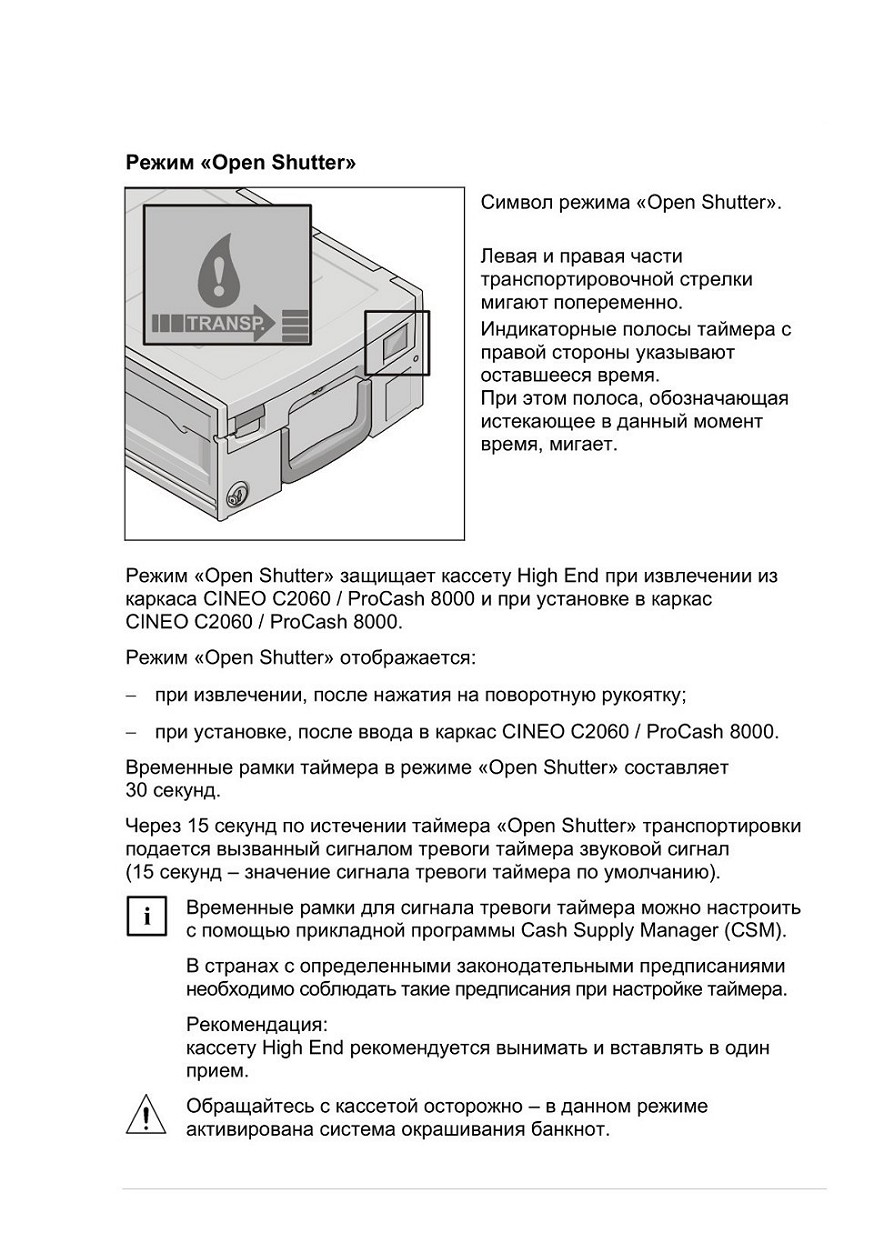

Режим «Open Shutter»

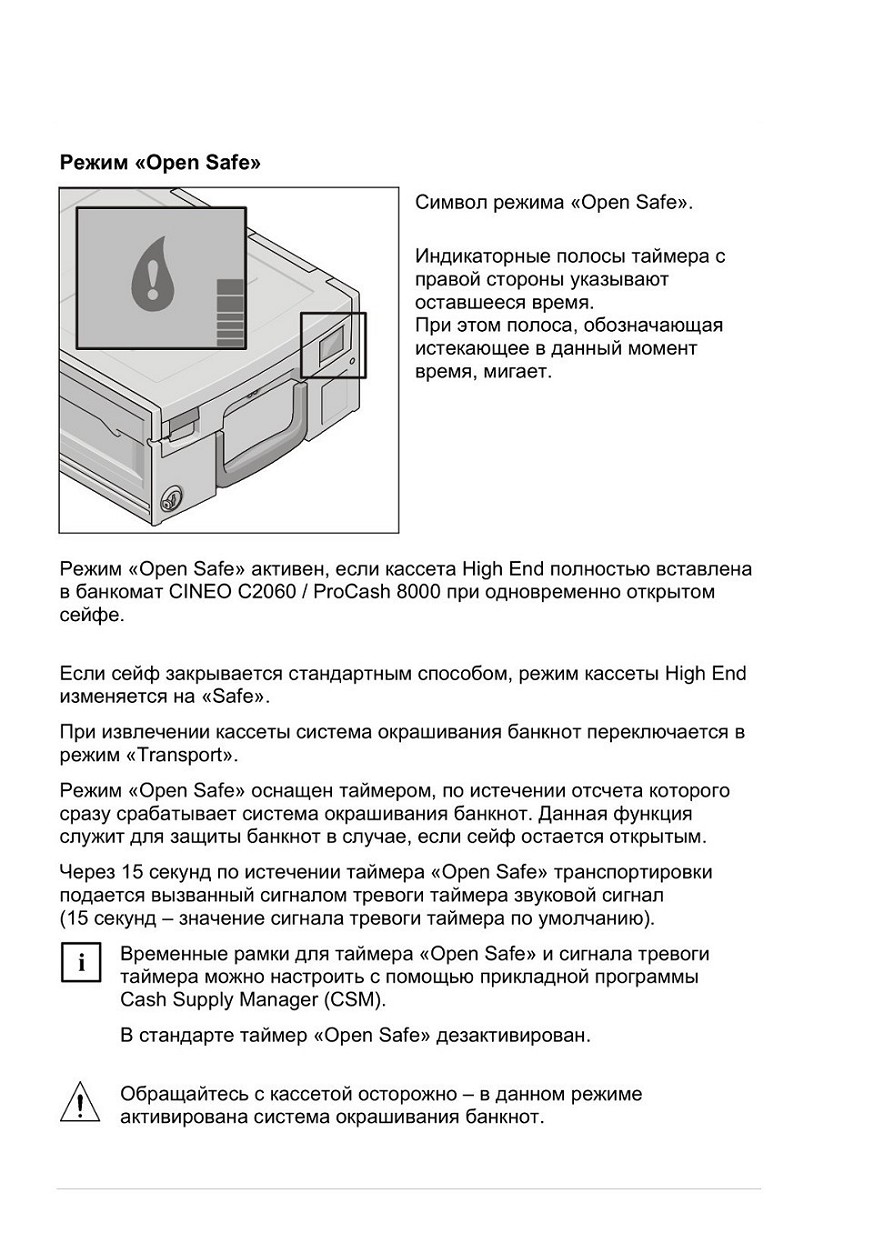

Режим «Open Safe»

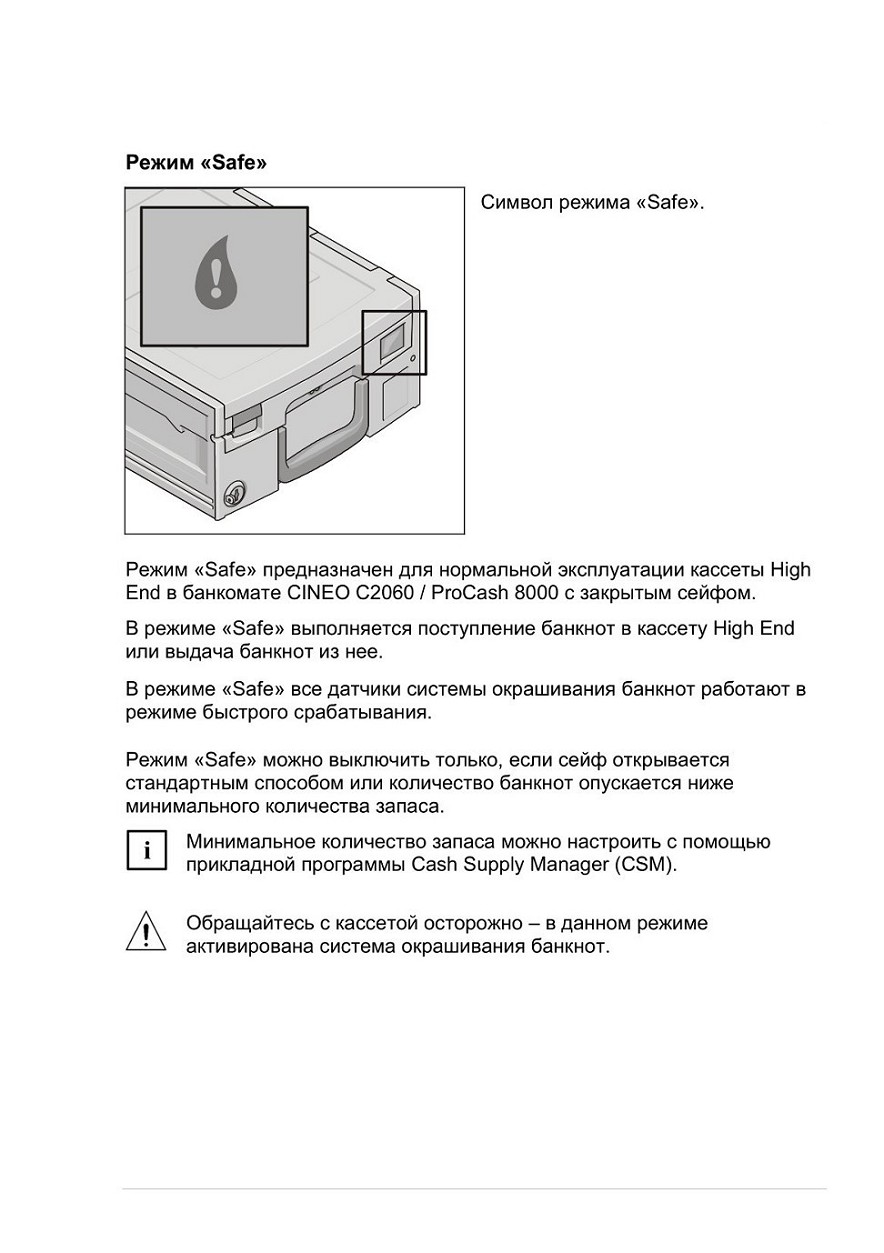

Режим «Safe»

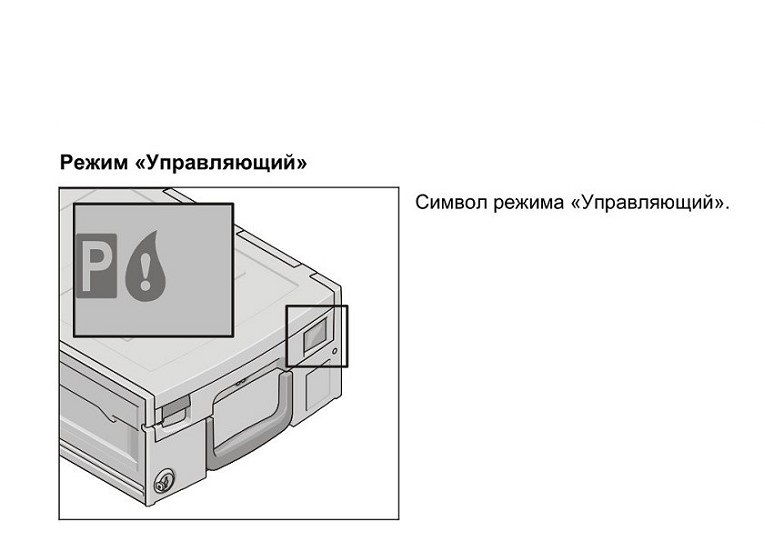

Для реализации промежуточного хранения кассет High End в рамках транспортировочной или логистической цепочки их можно перевести в режим «Управляющий». Данный управляющий может находиться в расчетно-кассовых центрах, в административной службе банковских или дилерских филиалов, а также в автомобилях, предназначенных для перевозки ценных грузов. Дополнительную безопасность режима «Управляющий» обеспечивает защитный транспортировочный контейнер.

Следующие типы устройств переводят кассету High End в режим «Управляющий»:

- CINEO D1000 (загрузочная станция);

- защитный транспортировочный контейнер (чемодан);

- стойка в расчетно-кассовом центре/операционном отделе банка;

- стойка в автомобиле WTU (Softvehicle);

- загрузочная станция в автомобиле WTU.

Связь между управляющим и кассетой High End осуществляется частично посредством штекерного контакта или посредством инфракрасного интерфейса с заданным протоколом.

При использовании CINEO D1000 для исполнения текущего задания кассета High End переводится из режима «OFF» и подготавливается к транспортировке. После извлечения кассеты High End отображается непосредственно режим «Transport».

А Обращайтесь с кассетой осторожно - в данном режиме активирована система окрашивания банкнот.

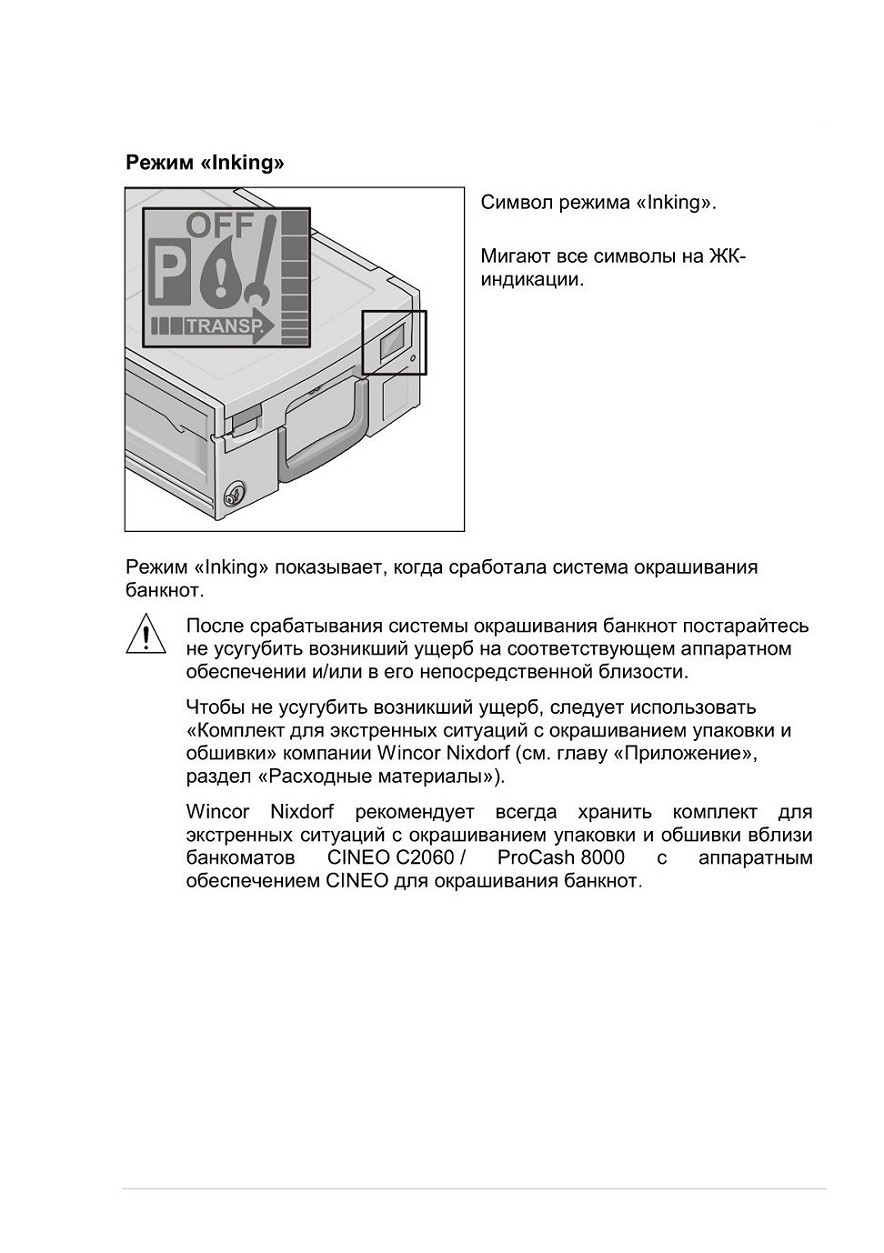

Режим «Inking»

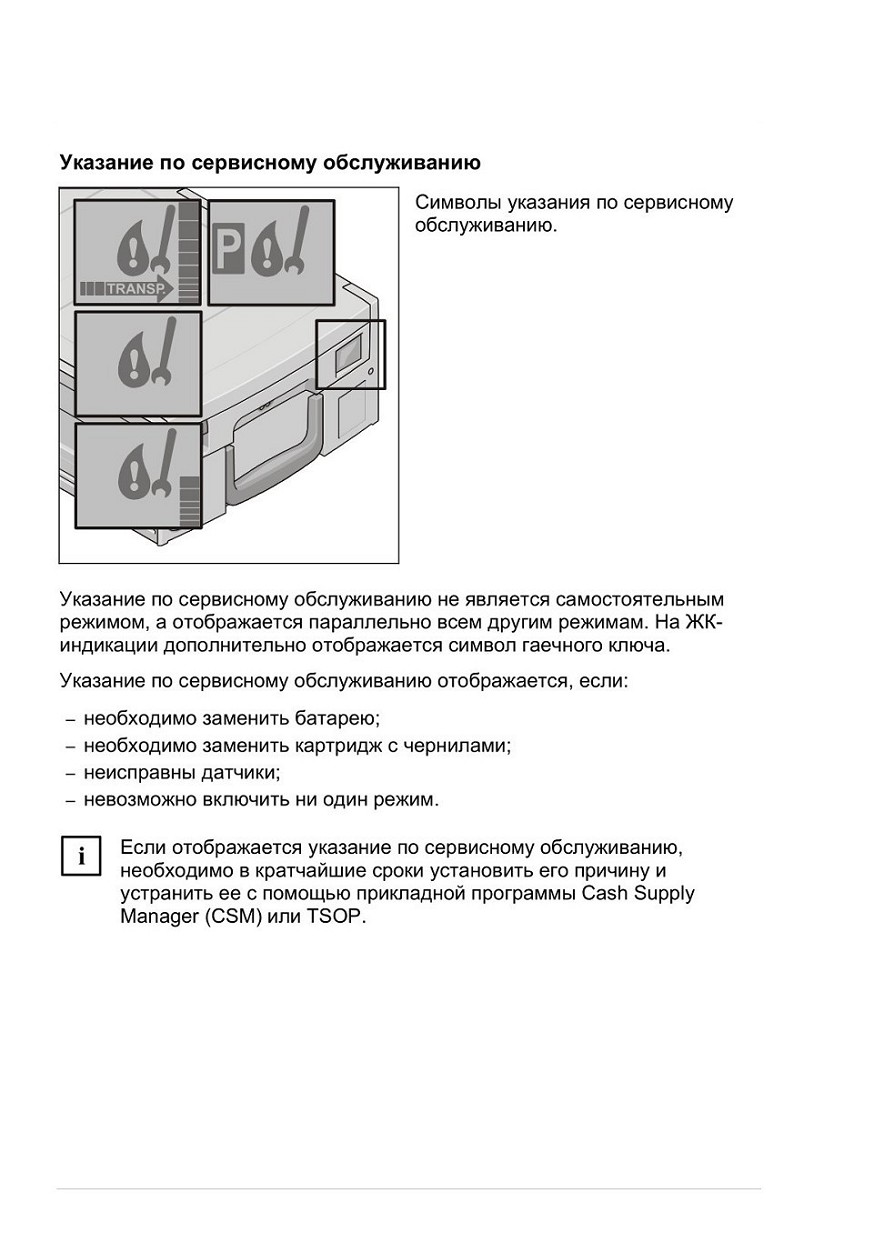

Указание по сервисному обслуживанию

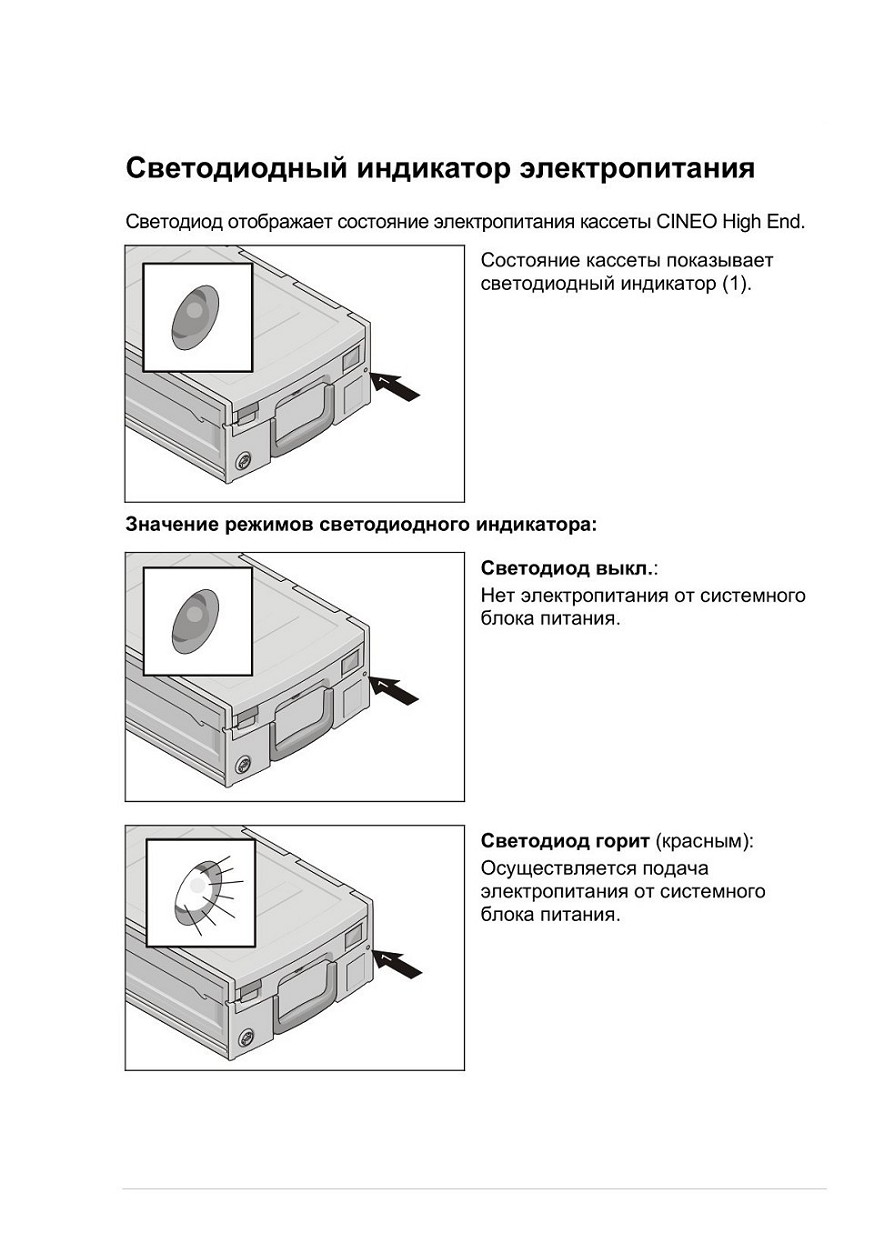

Светодиодный индикатор электропитания

Обслуживание кассет CINEO
В данном разделе описаны следующие рабочие процессы:

- выемка и установка кассет;

- открывание и закрывание кассет;

- наполнение и опустошение кассет;

- сброс индикации манипуляций (в зависимости от варианта);

- настройка ширины и высоты банкнот.

Указания по безопасности

- При транспортировке кассет берегите их от повреждений и падения. Для транспортировки кассет в автомобиле их необходимо защитить от соскальзывания и повреждений, которое могут нанести другие предметы.

- При транспортировке защищайте кассеты от проникновения влаги.

- Кассеты, перемещенные в теплое помещение с холода, используйте только после достаточного периода акклиматизации, чтобы избежать образования конденсата.

- Внимание! Опасность вследствие наличия подвижных элементов. Не приближайте пальцы и другие части тела к соответственно отмеченным опасным зонам.

- Вставьте кассету одним непрерывным движением до фиксации с характерным щелчком. Резкие рывки могут повредить кассету или направляющую кассеты.

- Никогда не вынимайте кассету в рабочем режиме, так как это приводит к немедленному застреванию банкнот.

- При изъятии кассет необходимо учитывать их массу.

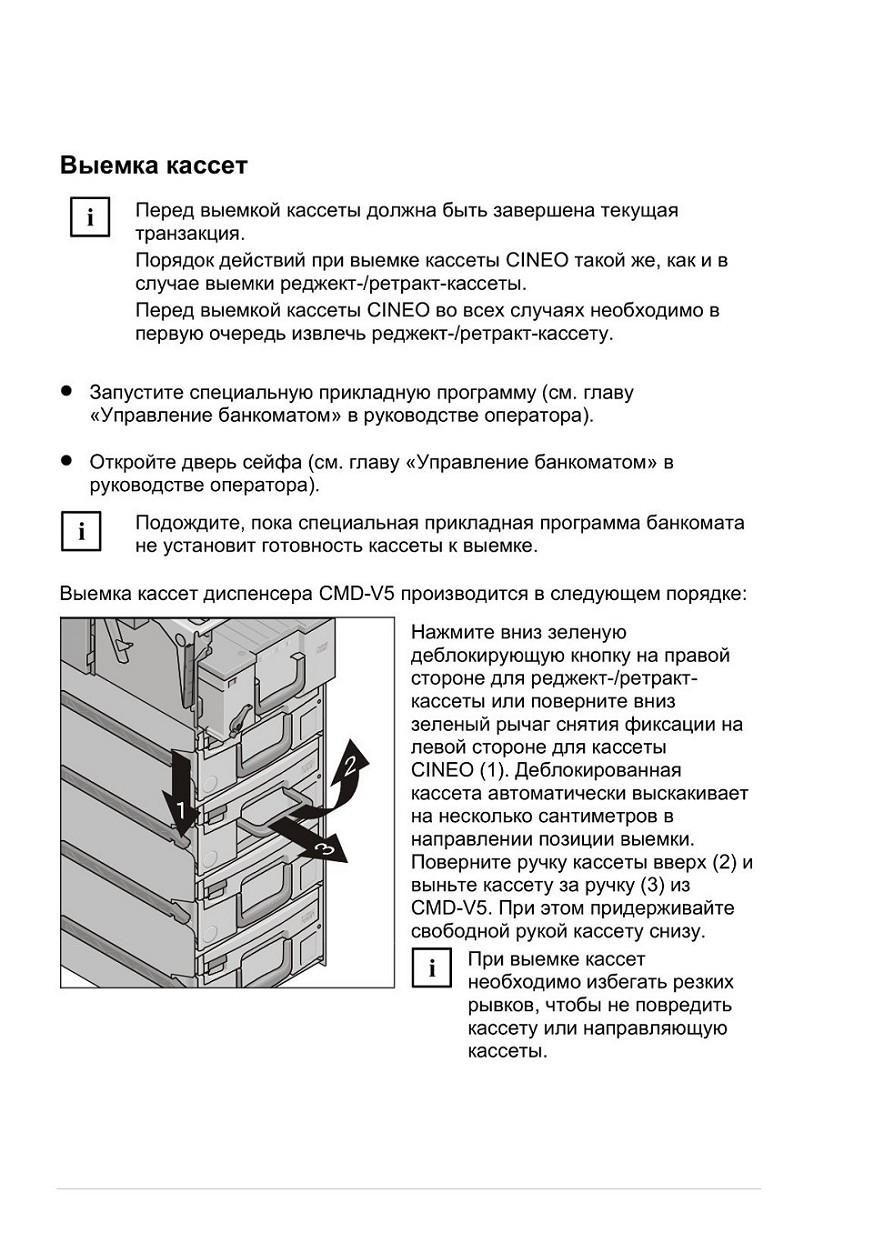

Выемка кассет

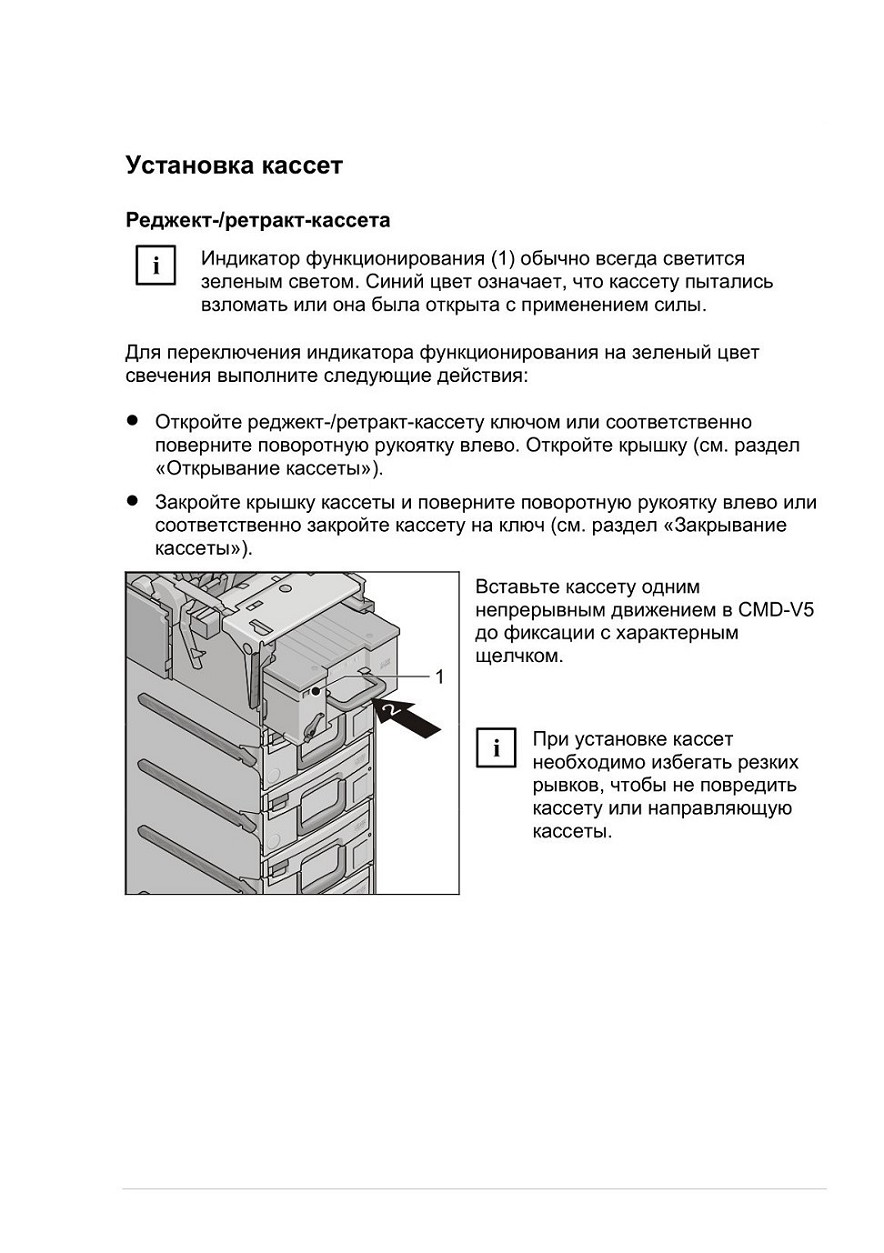

Установка кассет

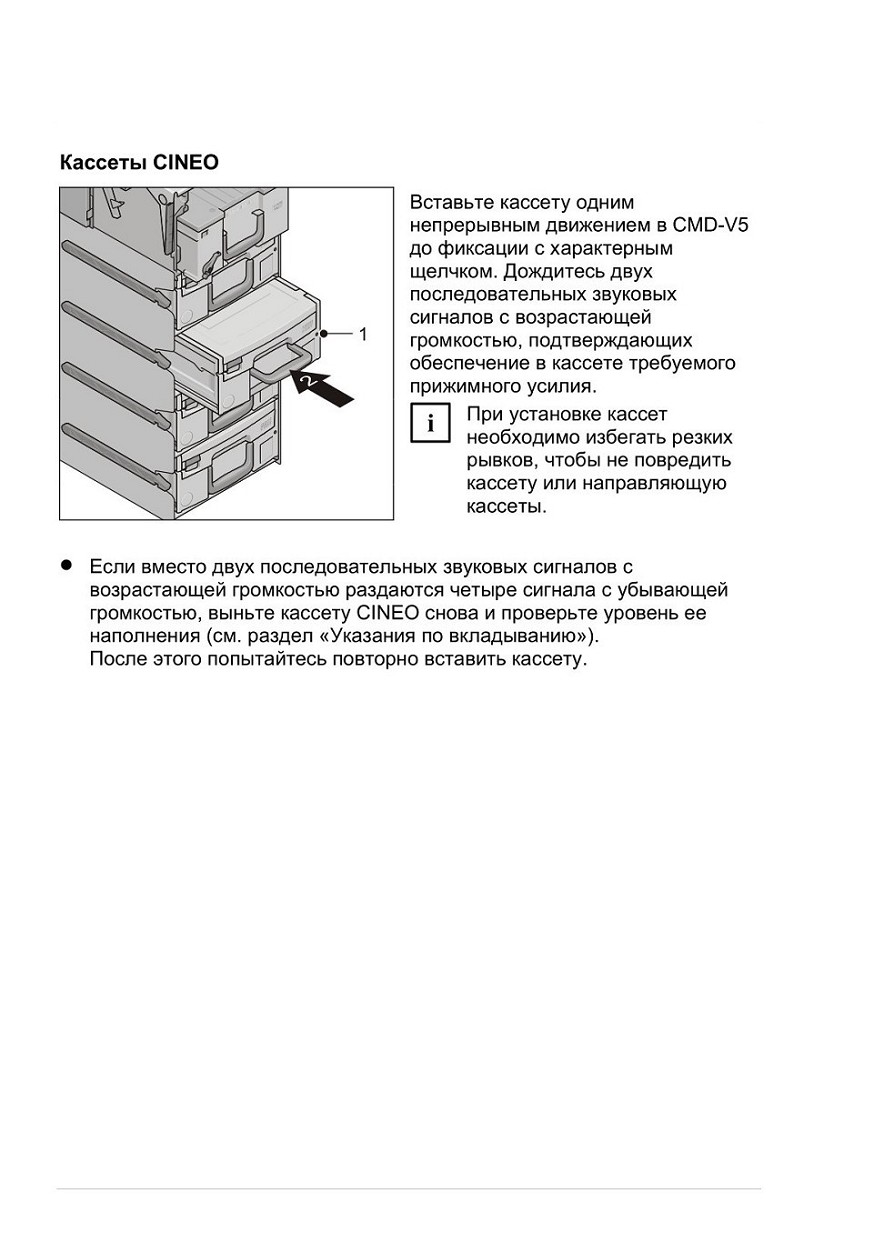

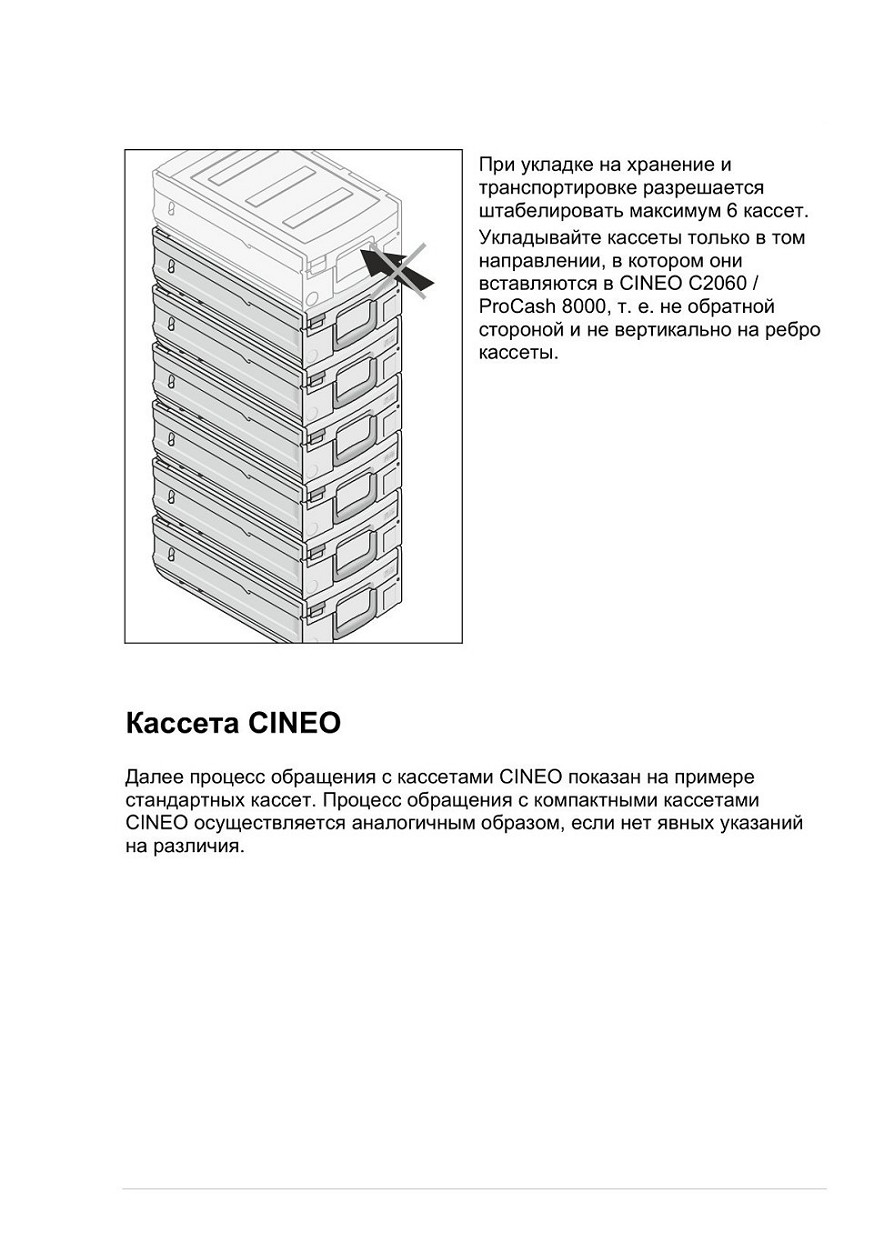

Кассеты CINEO

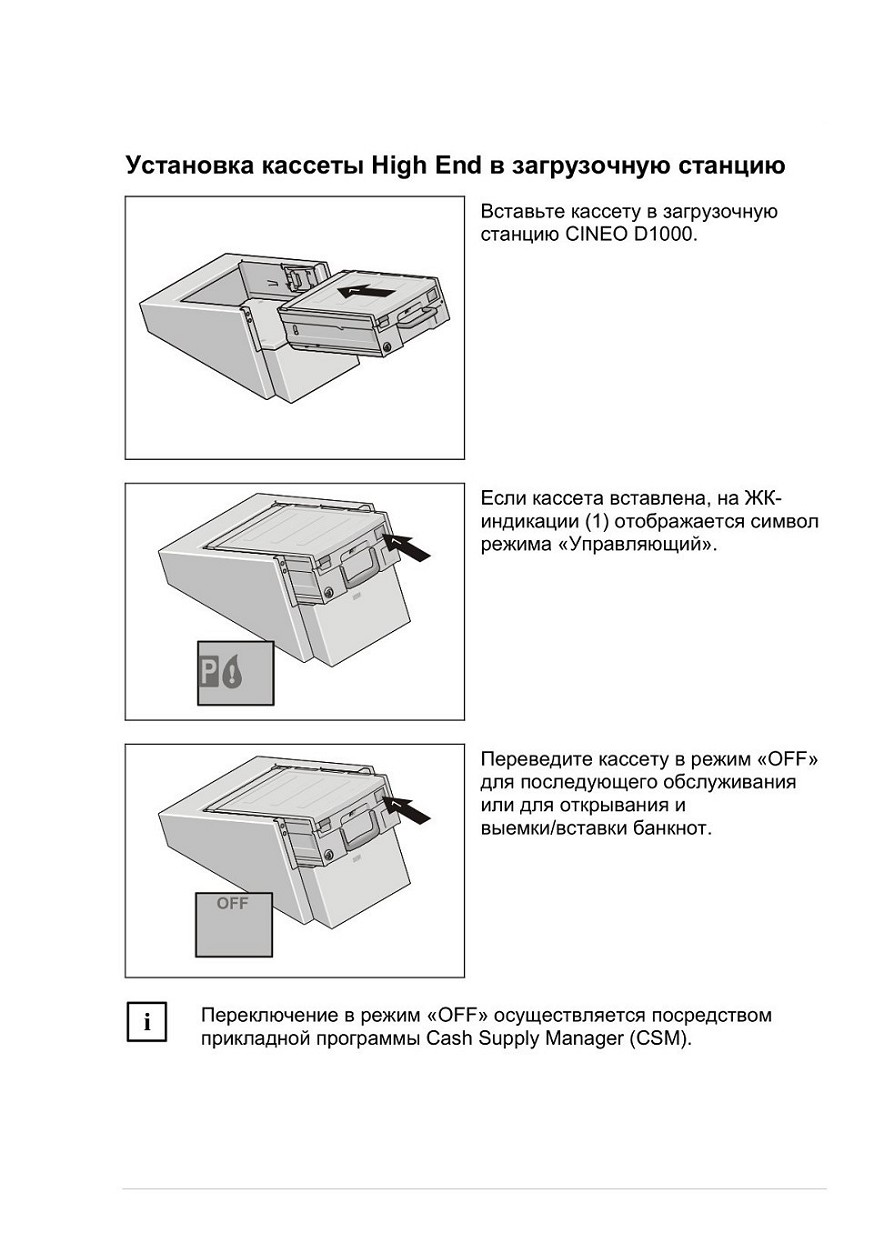

Установка кассеты High End в загрузочную станцию

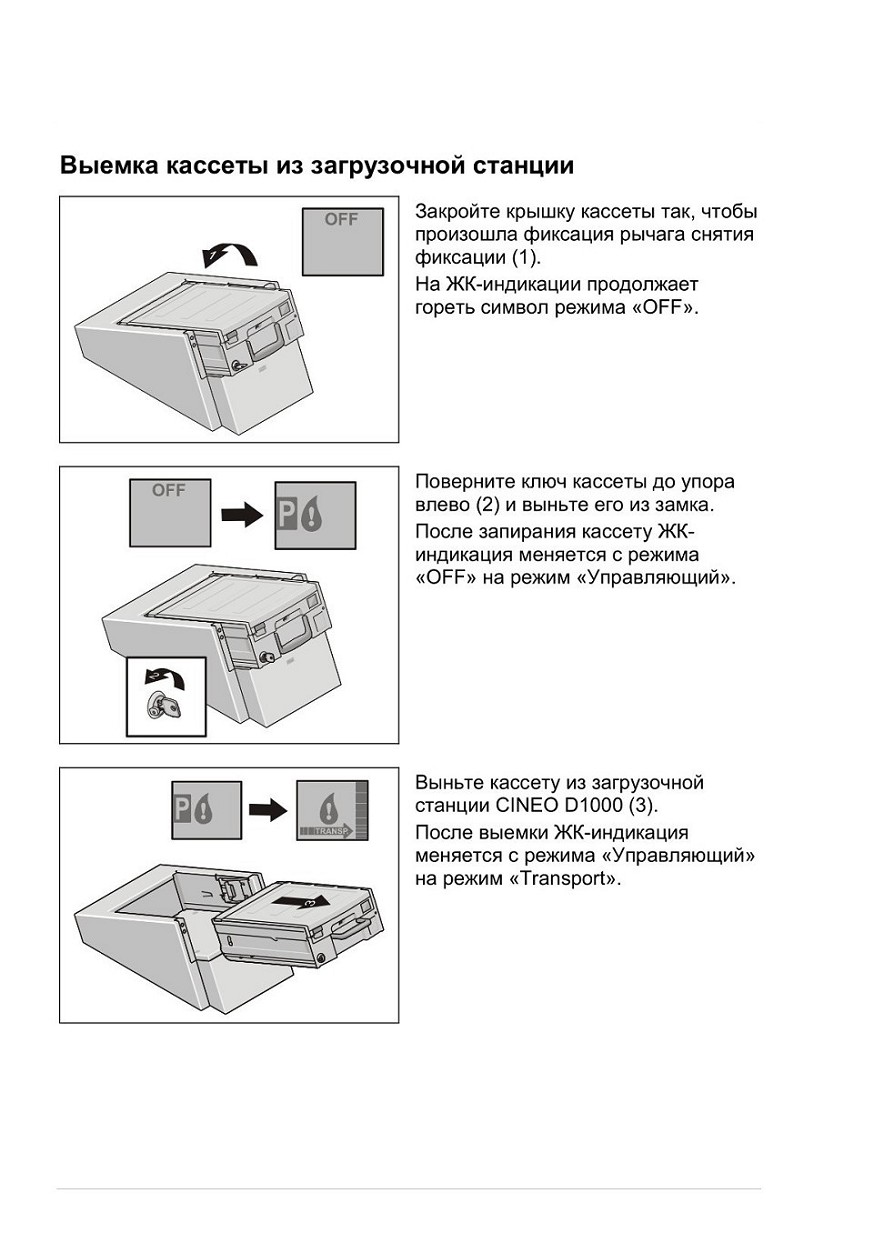

Выемка кассеты из загрузочной станции

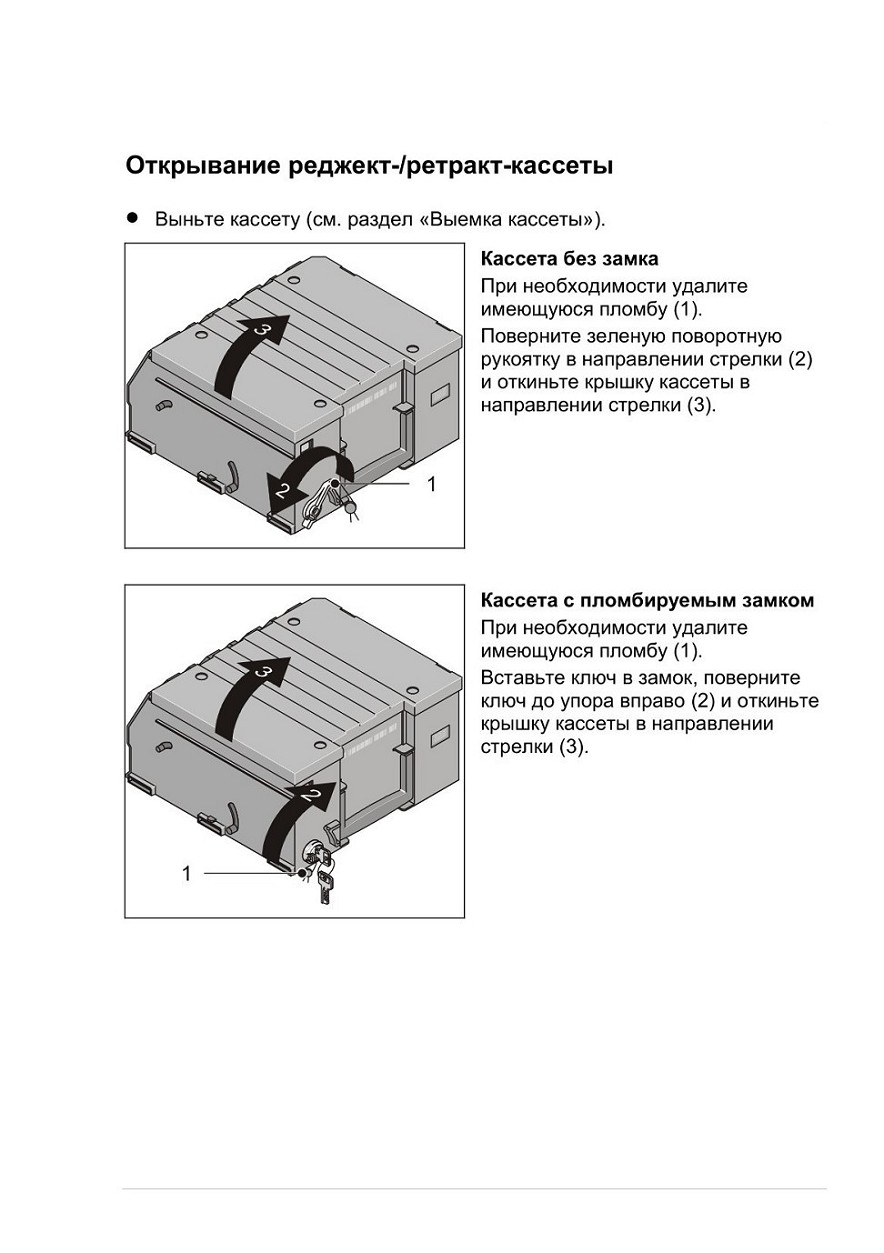

Открывание реджект-/ретракт-кассеты

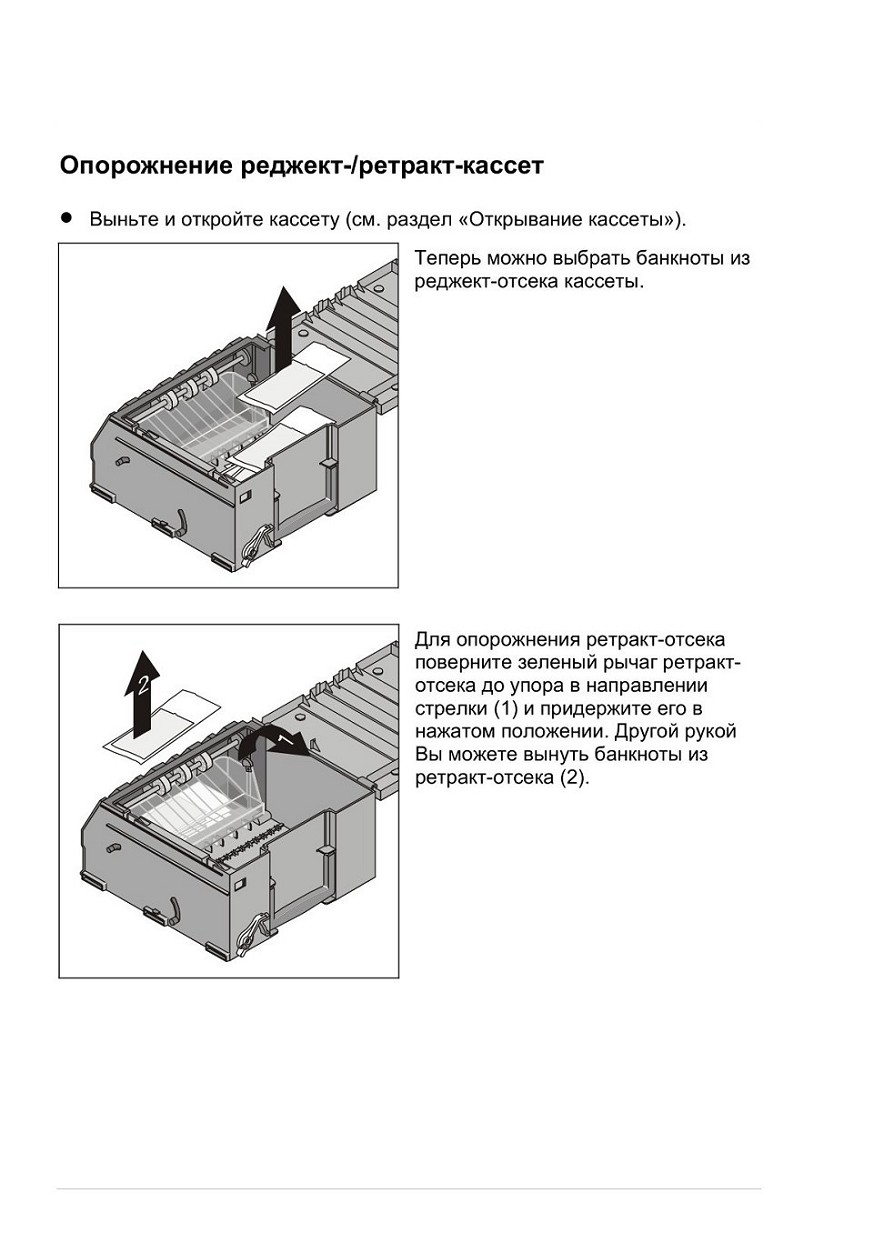

Опорожнение реджект-/ретракт-кассет

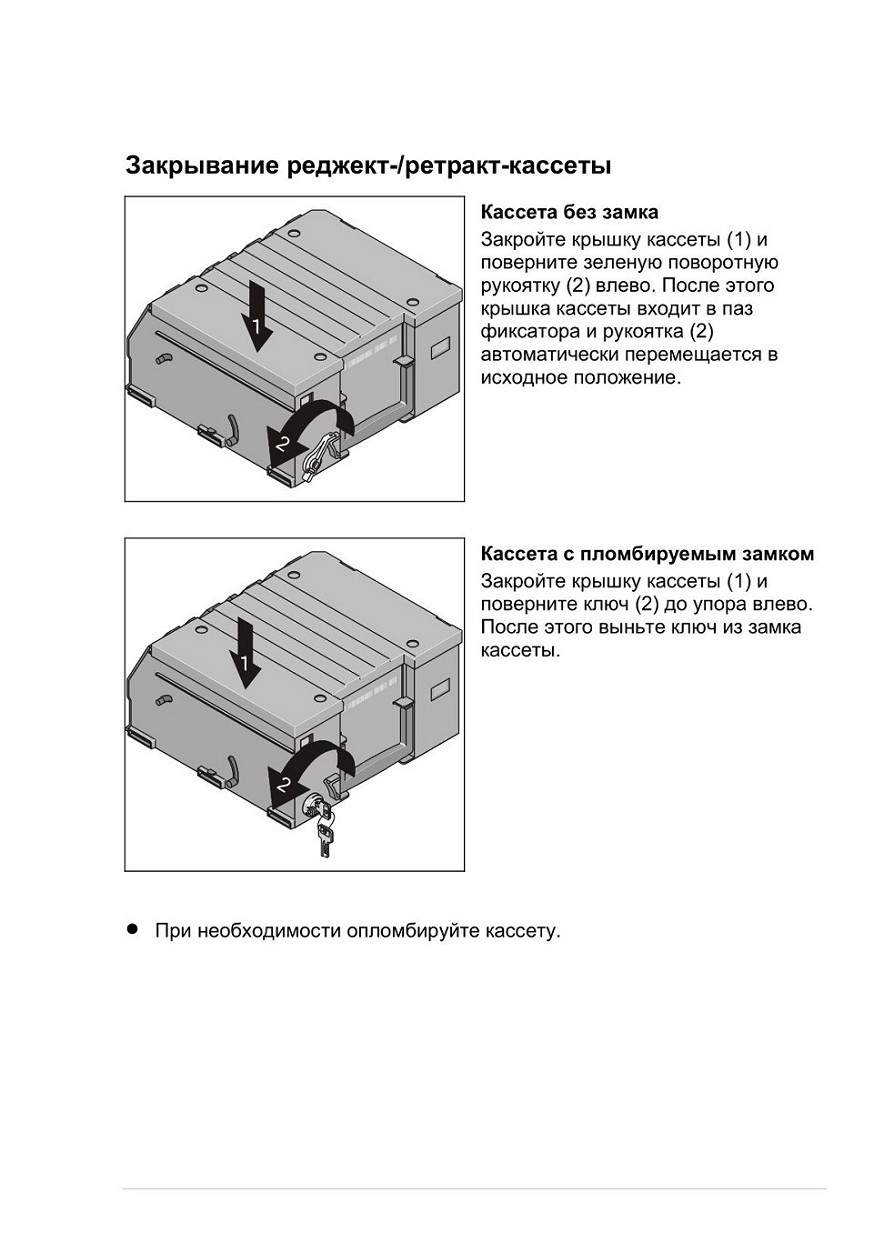

Закрывание реджект-/ретракт-кассеты

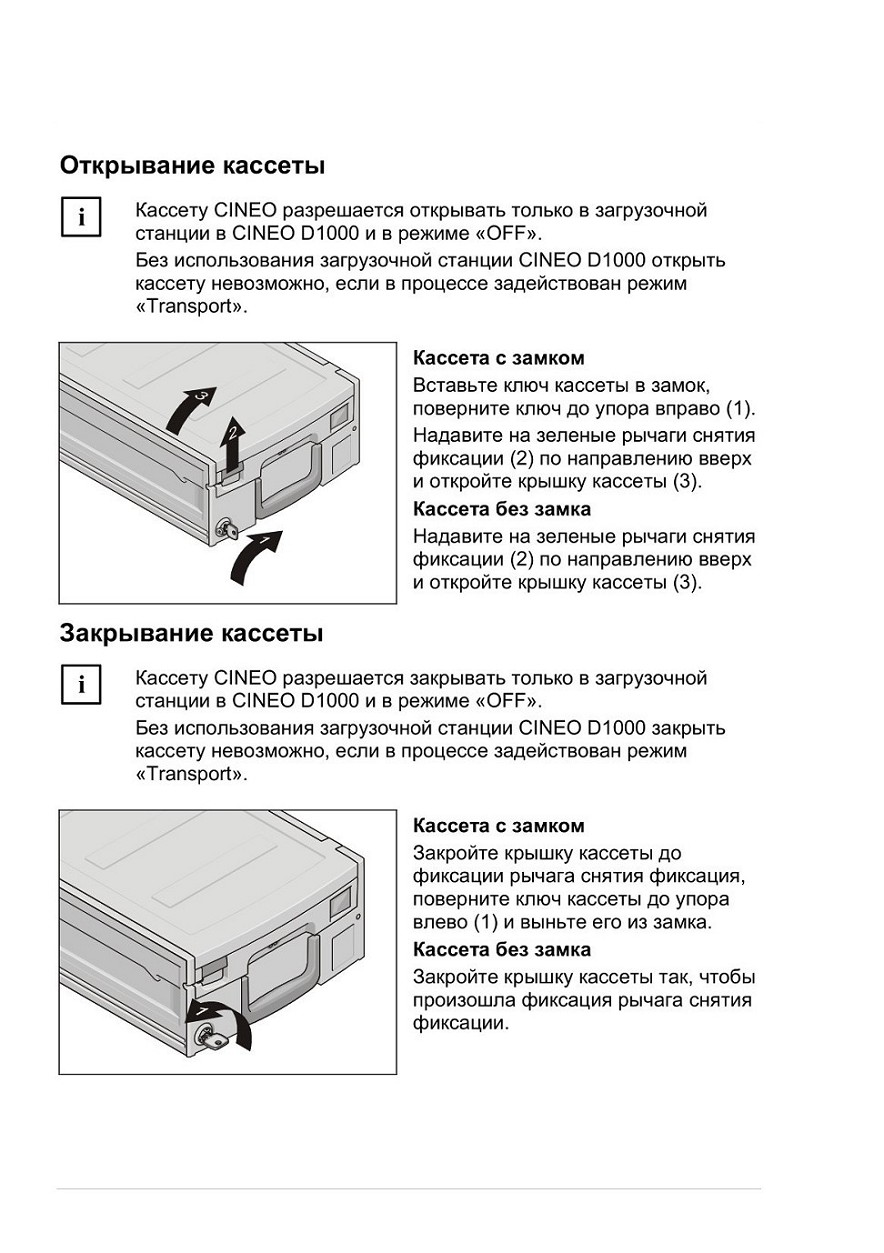

Открывание кассеты

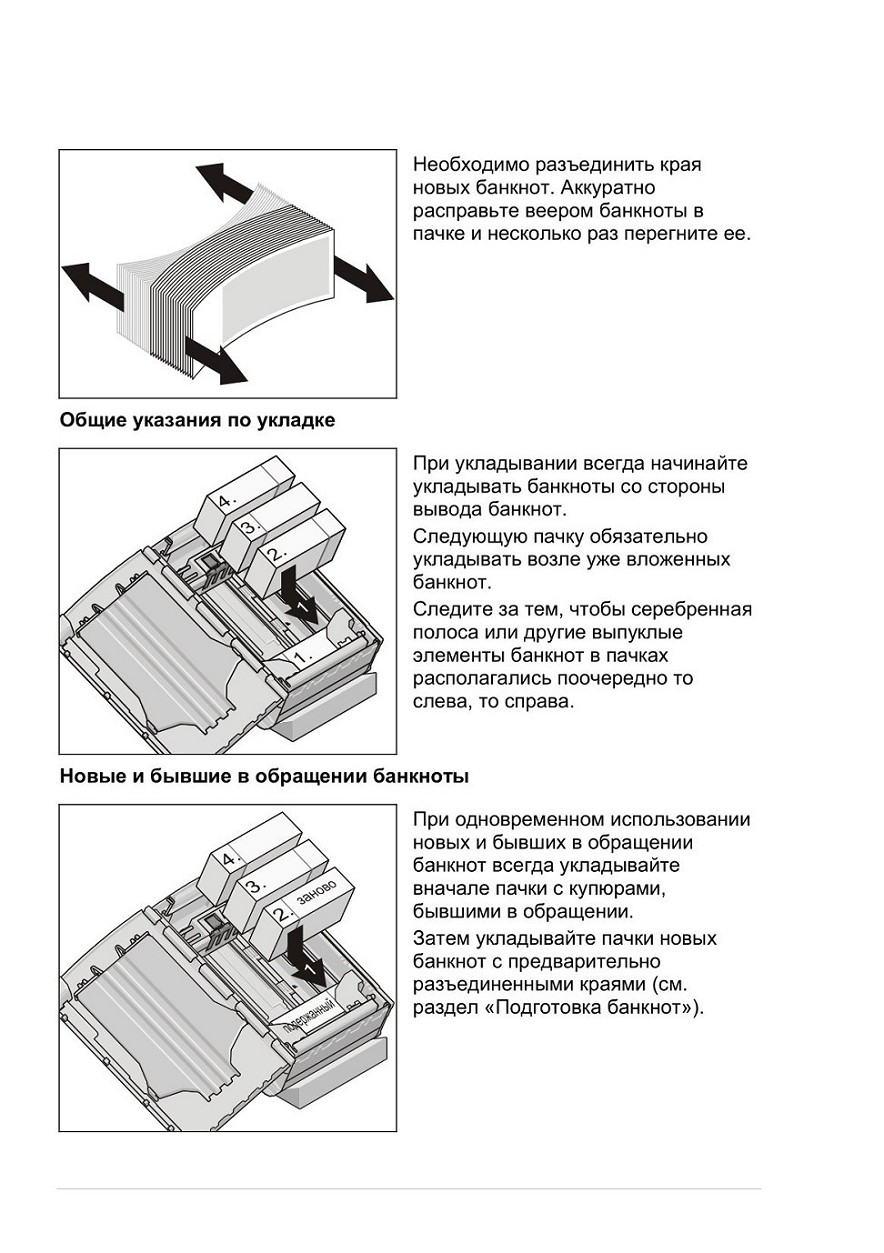

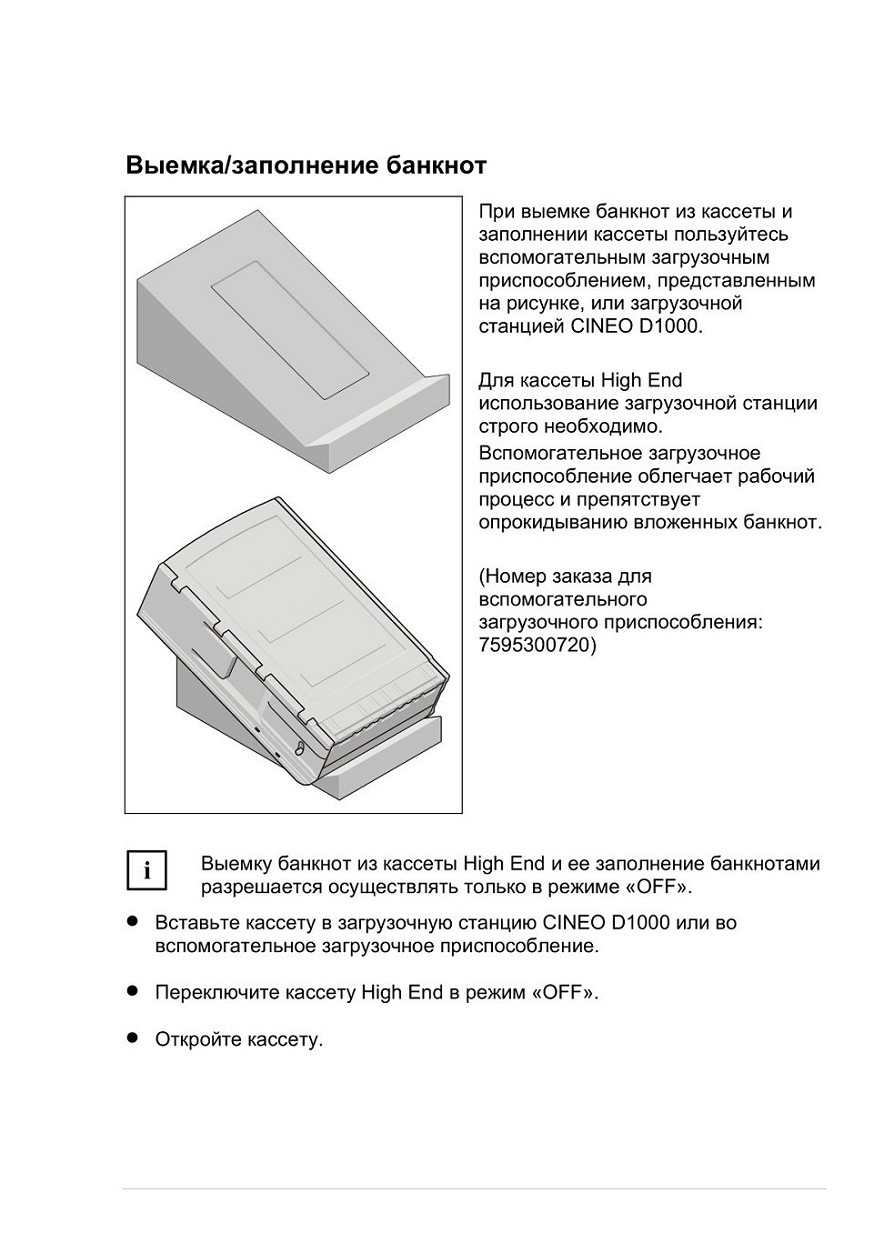

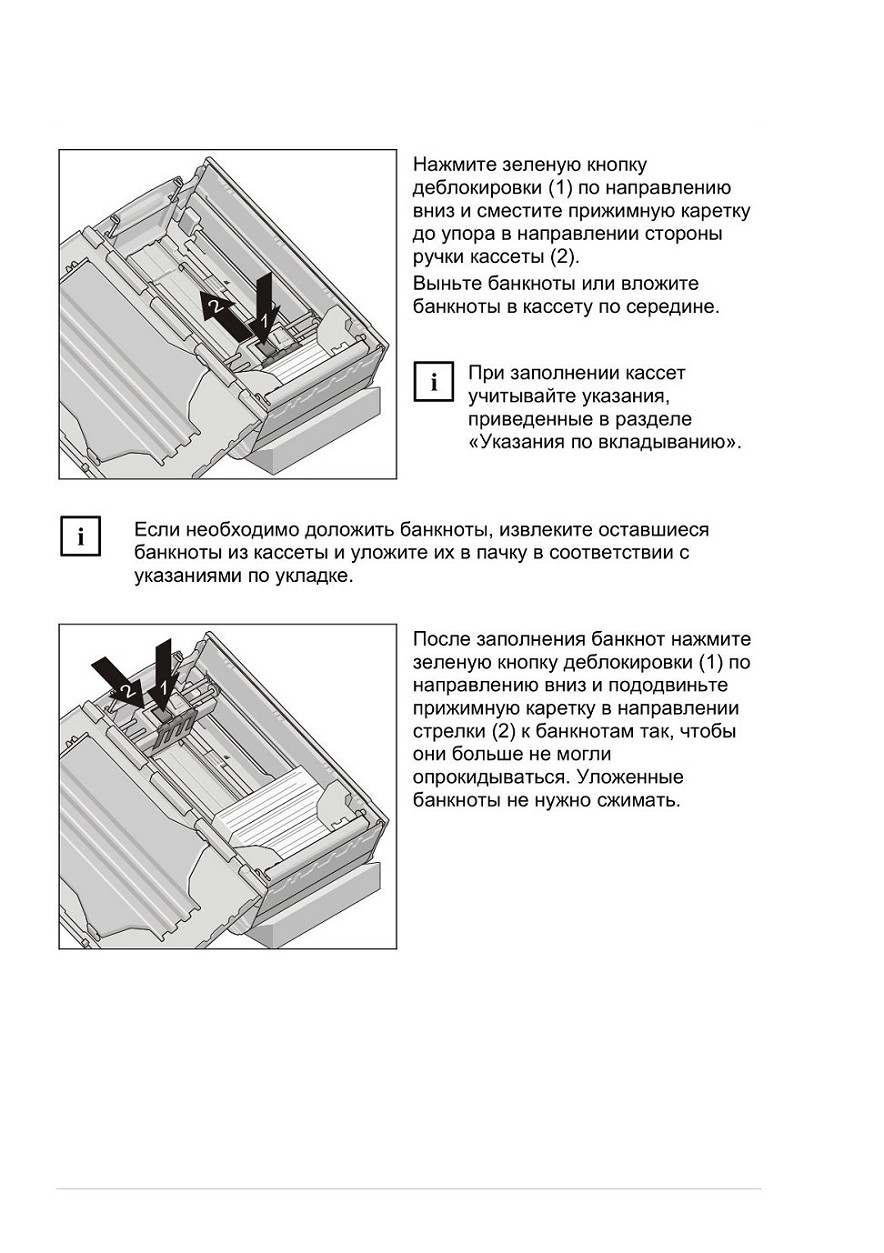

Выемка/заполнение банкнот

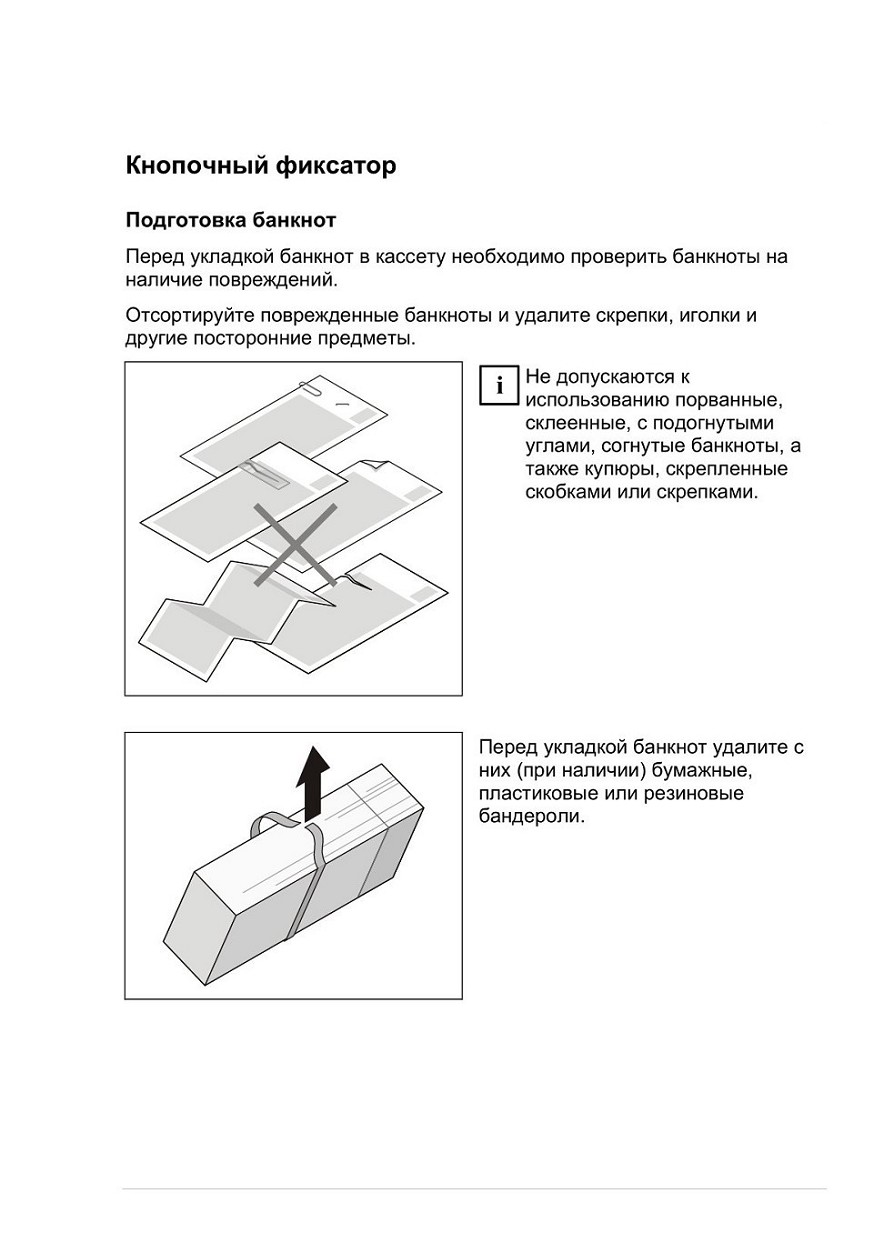

Кнопочный фиксатор

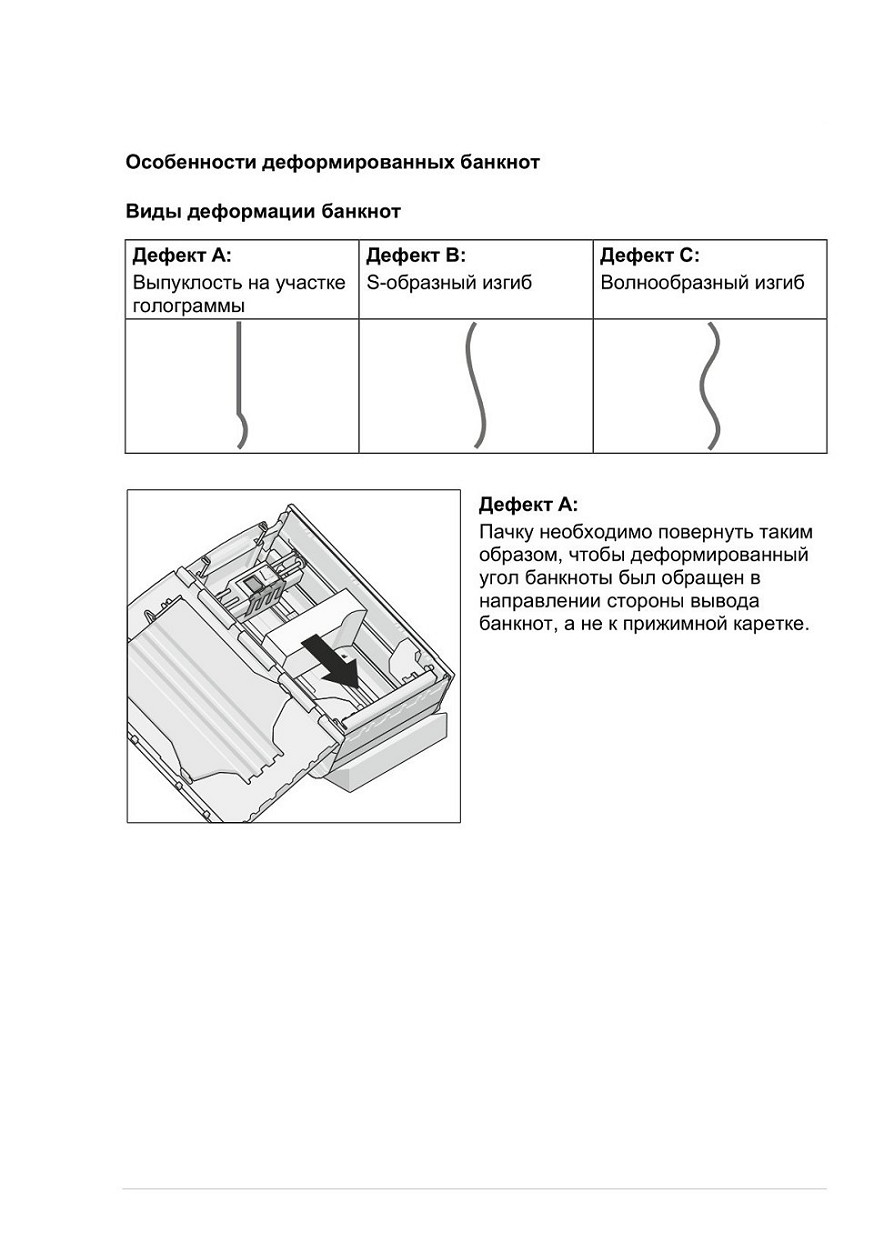

Особенности деформированных банкнот

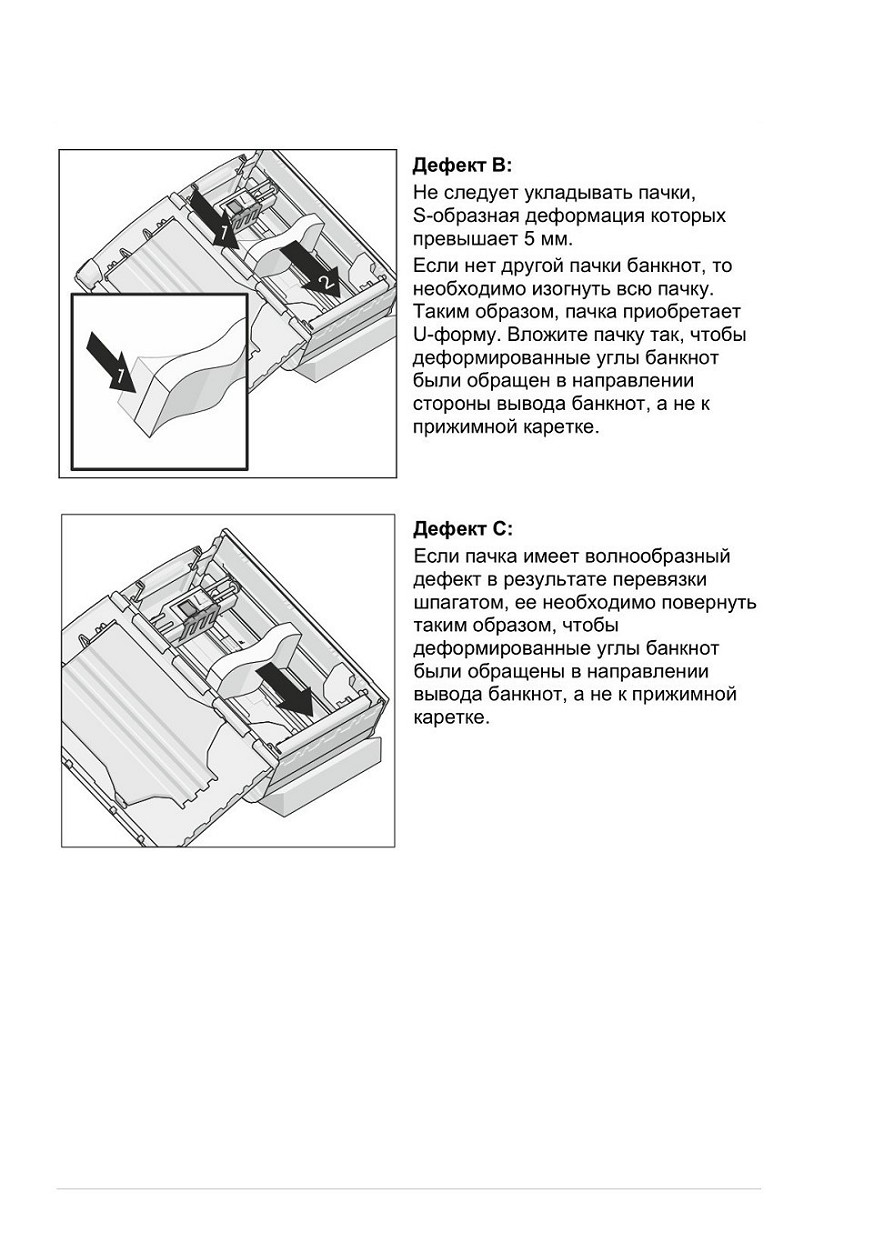

Виды деформации банкнот

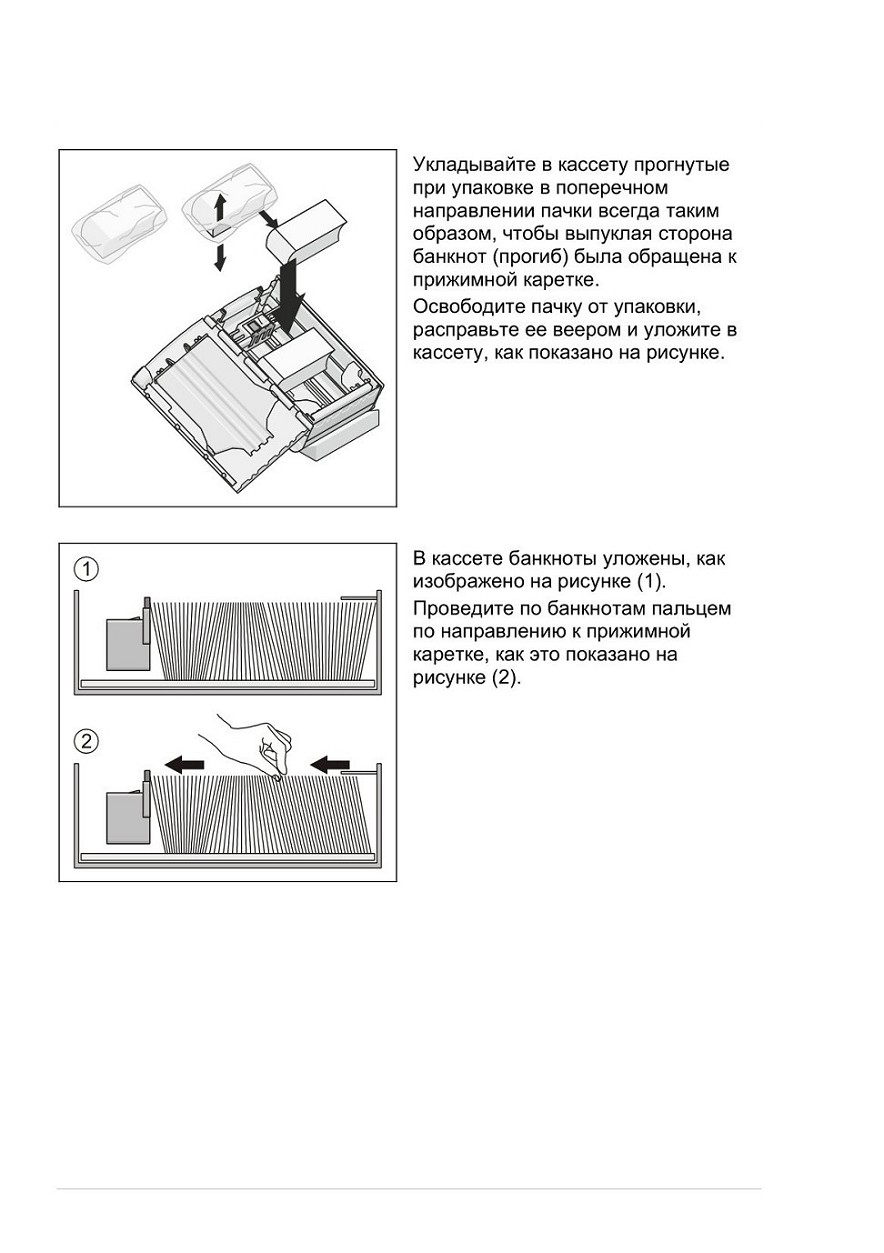

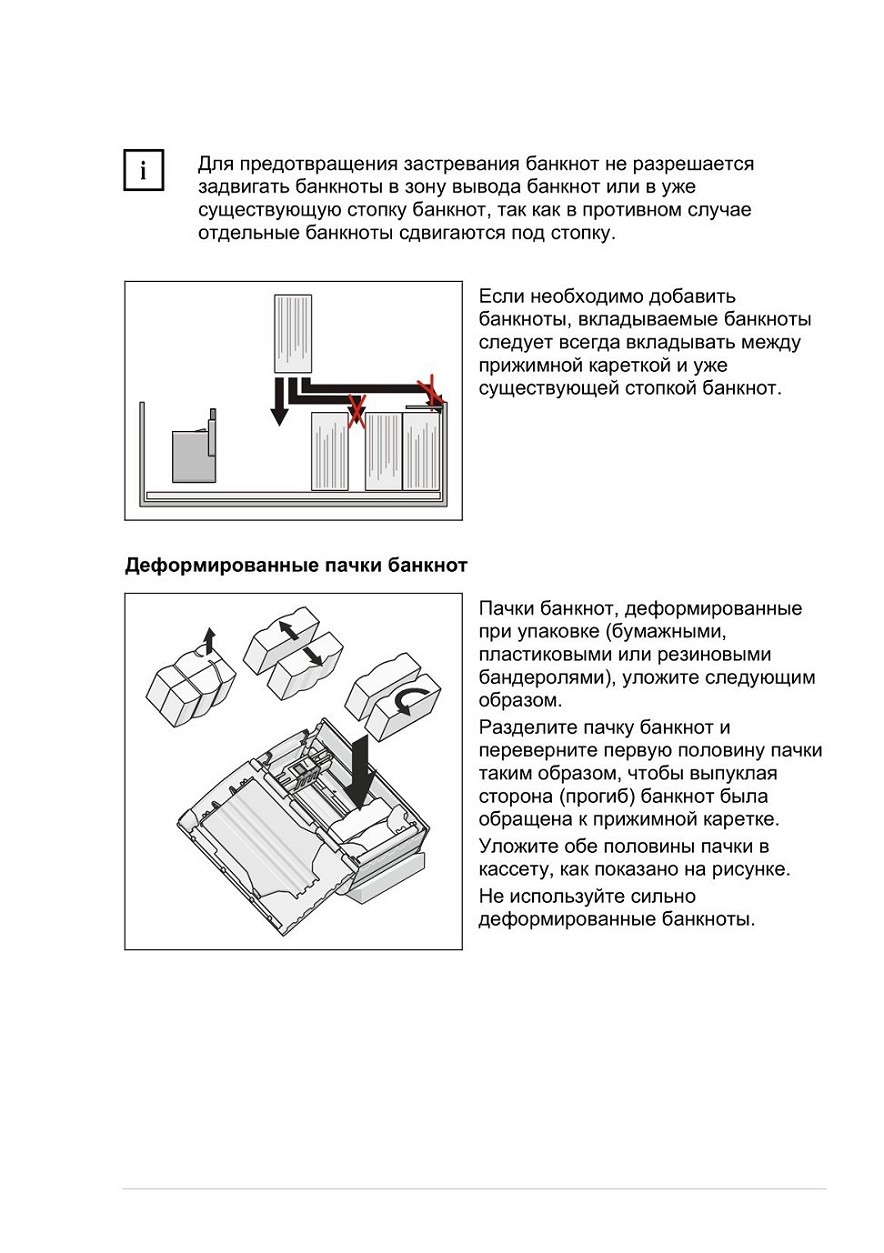

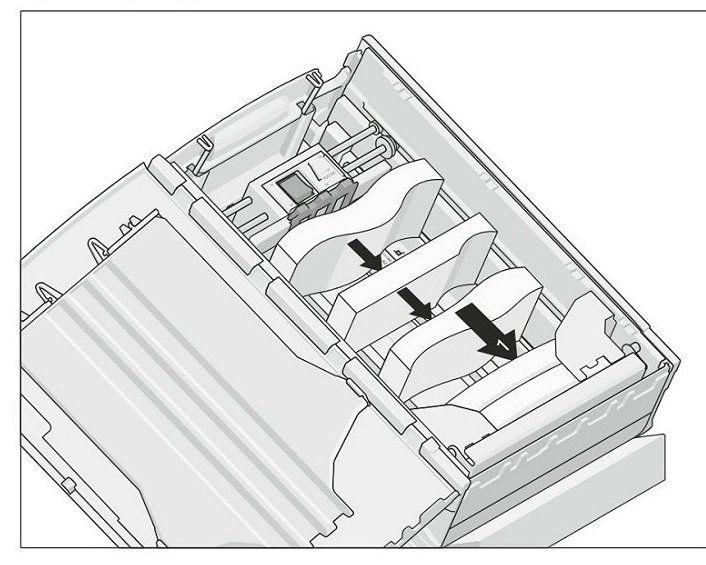

На следующем рисунке показана последовательность укладки деформированных банкнот.

Следите за тем, чтобы деформированные углы банкнот уложенных пачек всегда были обращены в направлении вывода банкнот. Выпуклая сторона пачки должна быть всегда обращена в направлении прижимной каретки/стороны ручки кассеты.

Инициализация кассеты

Инициализация кассет необходима при вводе в эксплуатацию новых кассет и при переходе на новые виды банкнот. Она выполняется посредством специальной прикладной программы банкомата.

Соблюдайте специальные и внутрибанковские требования. Получите информацию в своей организации.
