WINCOR Банкомат CINEO C2060 ProCash 8000. Руководство оператора (2013 год) - часть 6

Настройка датчика мин. количества банкнот
Кассеты выдачи денег могут быть опционально оснащены так называемым датчиком минимального количества банкнот.

При наличии данной функции микровыкпючатель сообщает подключенному устройству о том, что в кассете осталось только определенное количество банкнот.

Для настройки минимального количества банкнот выполните следующие действия:

• Выньте и откройте кассету (см. раздел «Открывание кассеты»).

• При необходимости выньте имеющиеся банкноты.

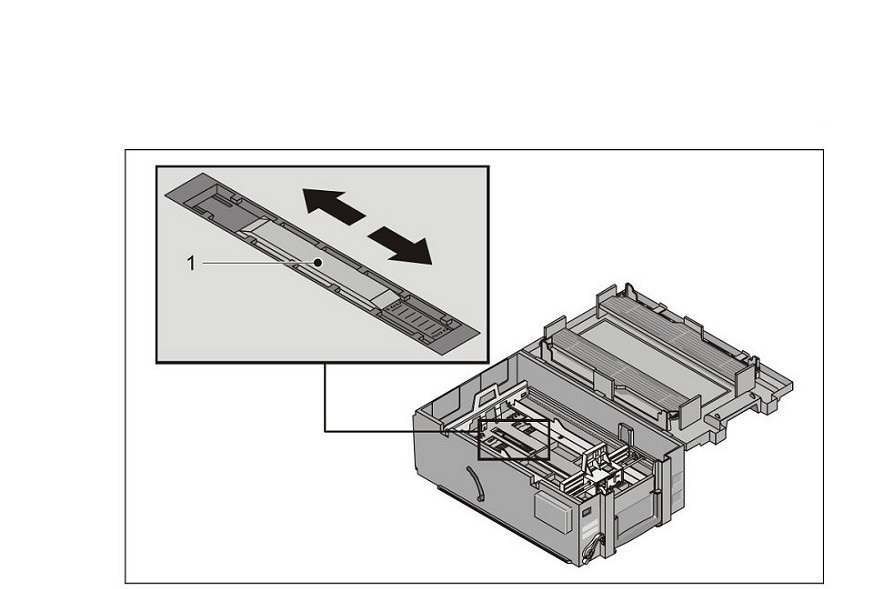

• Установите шибер (1) вручную (см. стрелки) на требуемое количество
банкнот.
Минимальное количество банкнот можно регулировать с помощью зеленого механического шибера (1) в диапазоне от 50 до 550 шт. (шаг = 50 шт.).

При установке шибера на 0 функция дезактивируется.

На рисунке приведен пример настройки на 100 банкнот.

Настройка ширины банкнот

Настройка ширины банкнот необходима при первом вводе в эксплуатацию, при изменении вида валюты или номинала купюр в кассете.
• Выньте и откройте кассету (см. раздел «Открывание кассеты»).

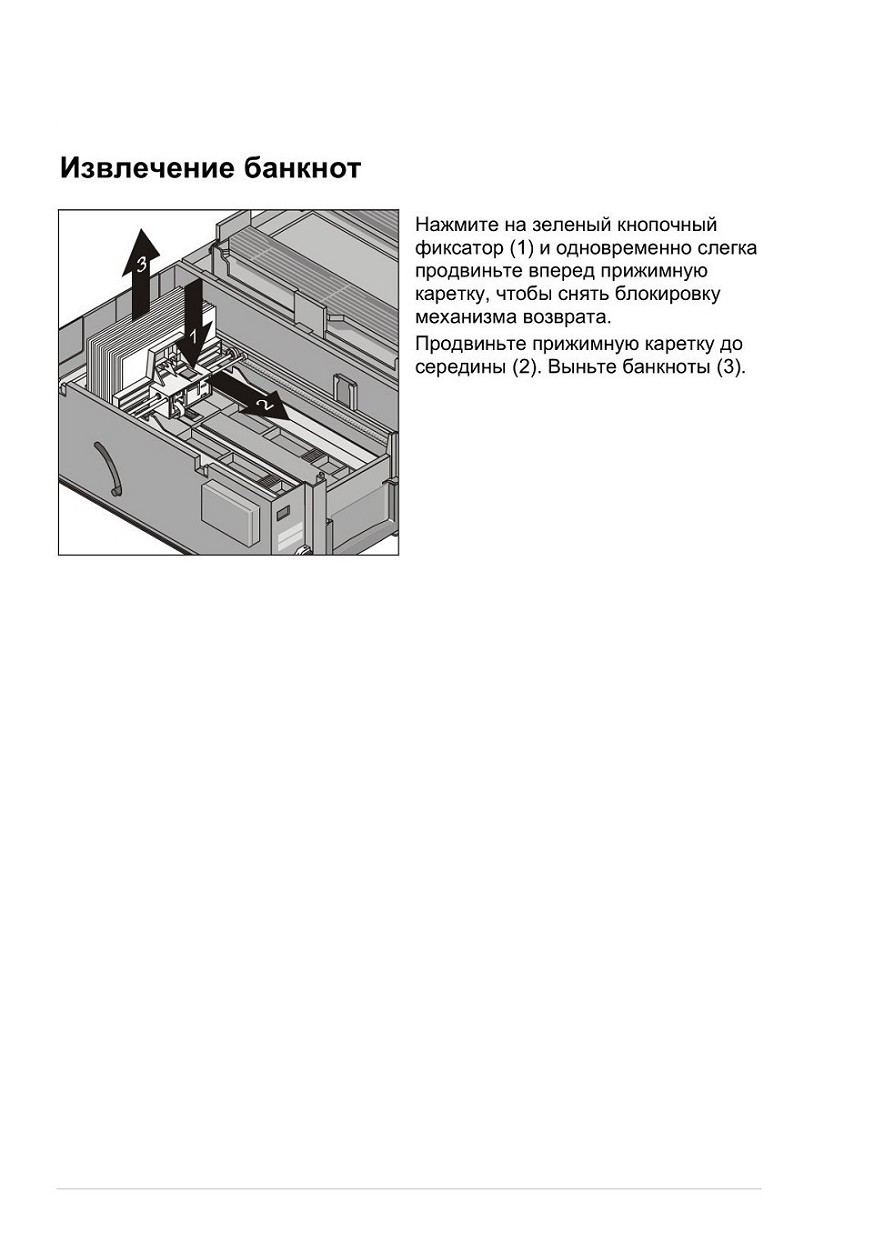

Извлечение банкнот

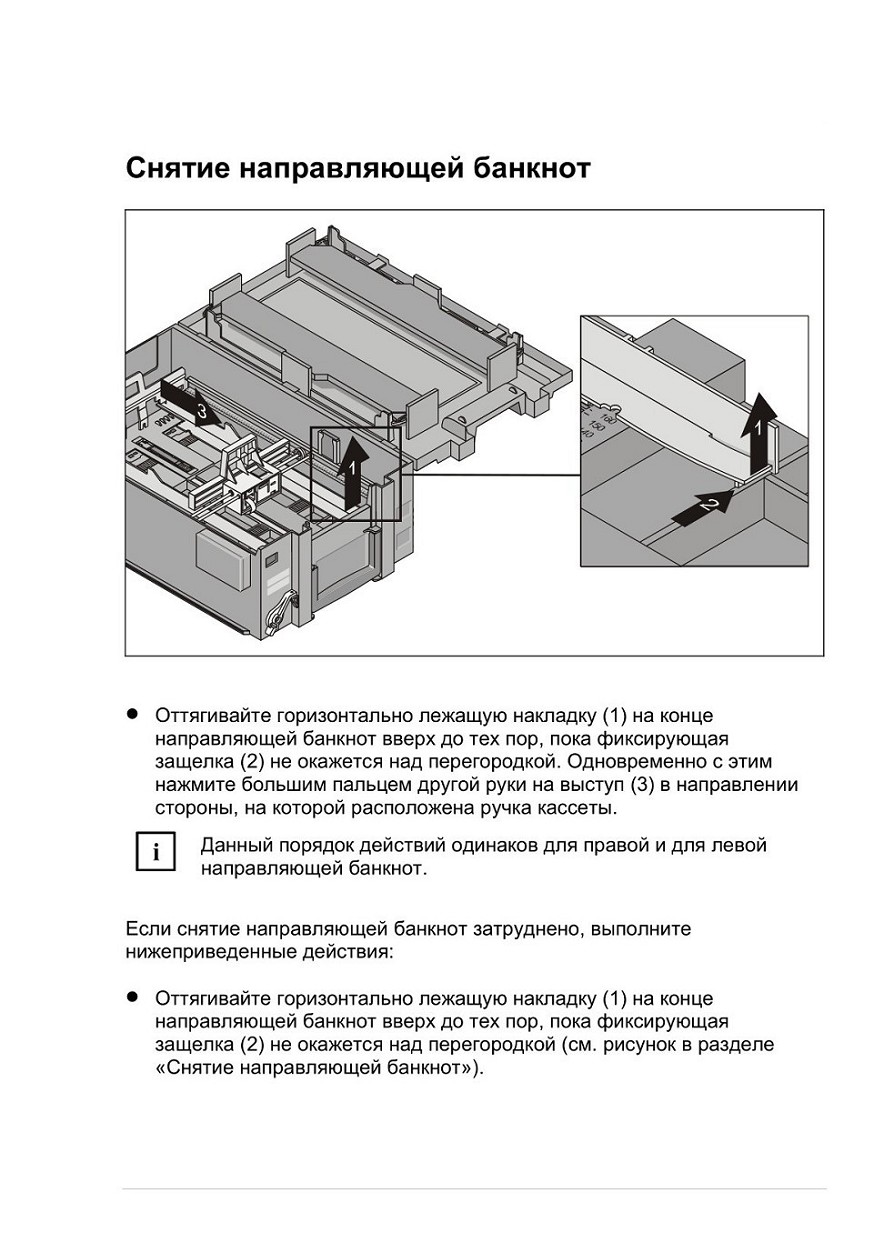

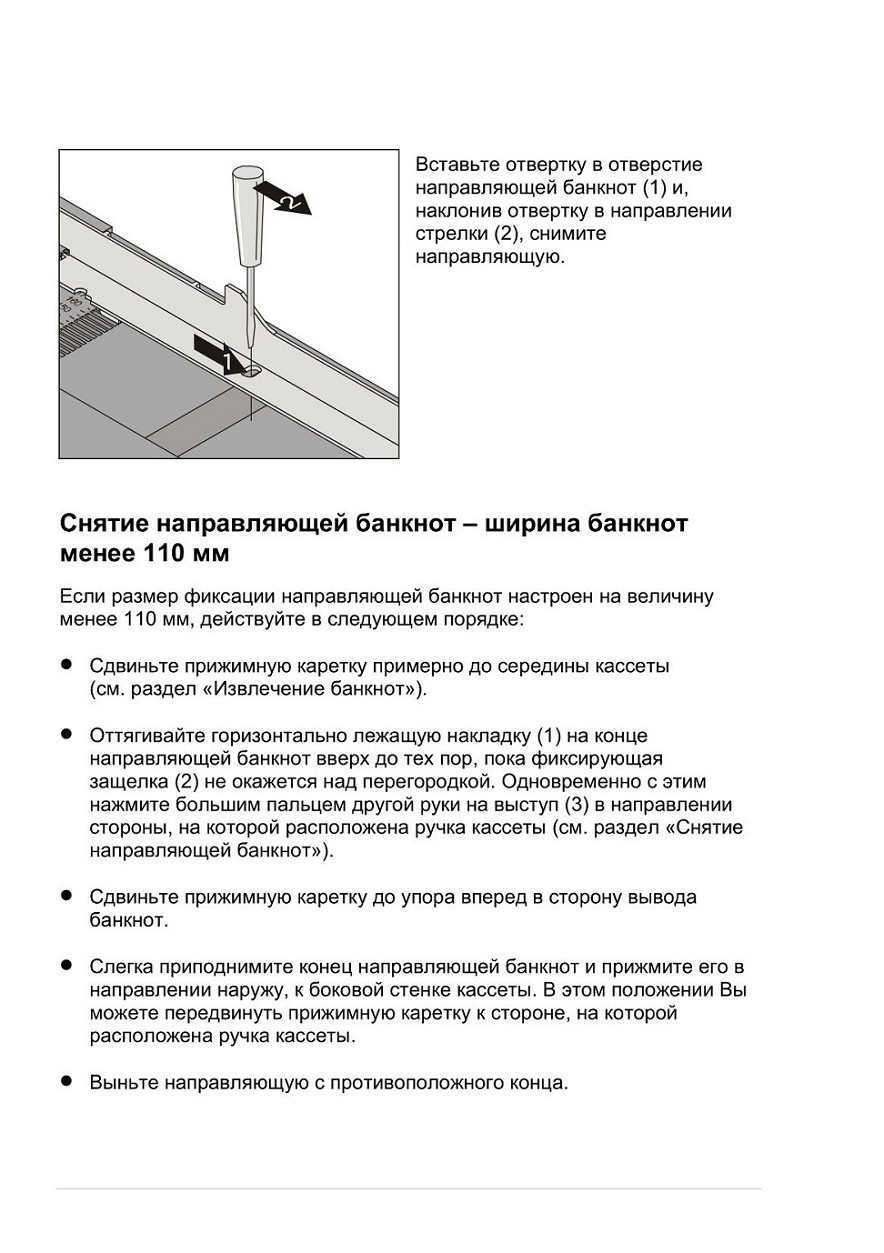

Снятие направляющей банкнот

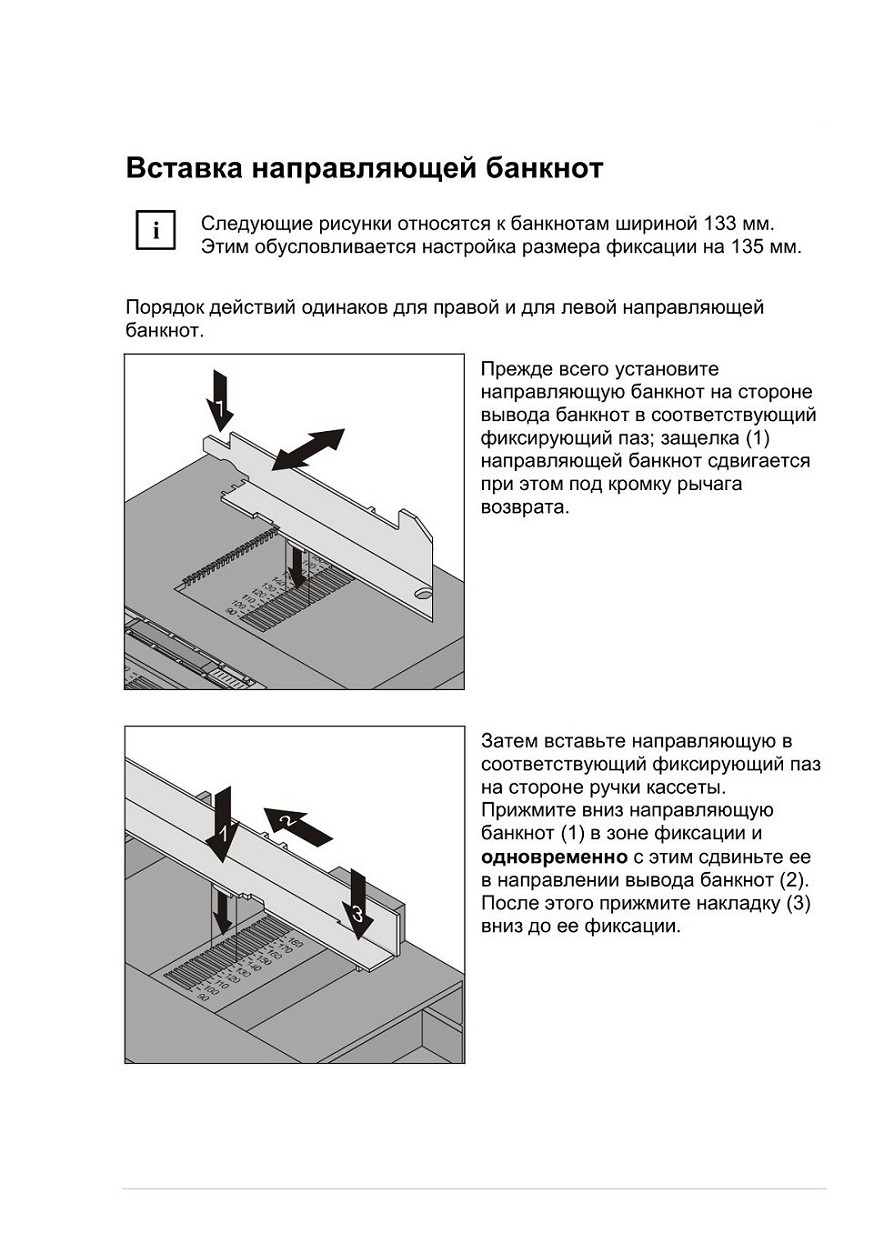

Вставка направляющей банкнот

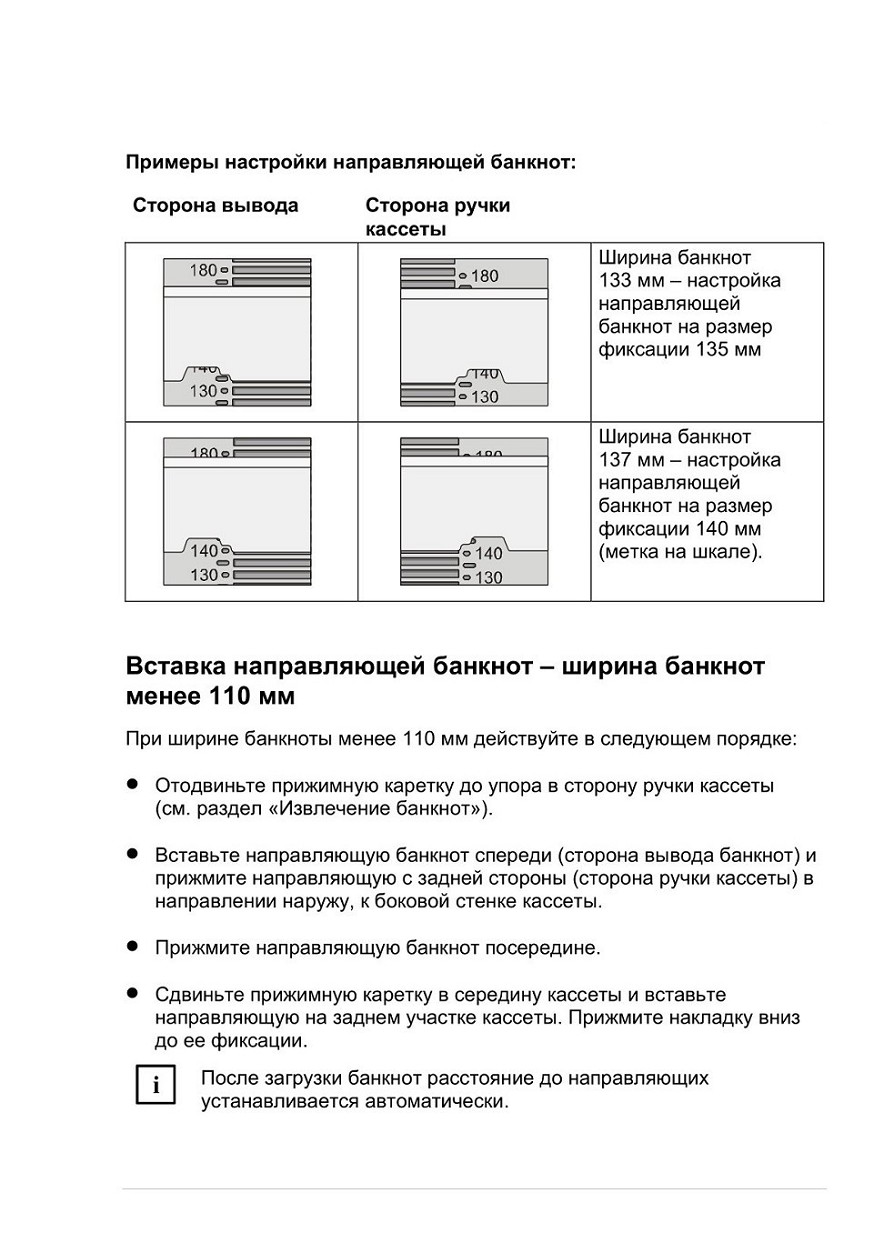

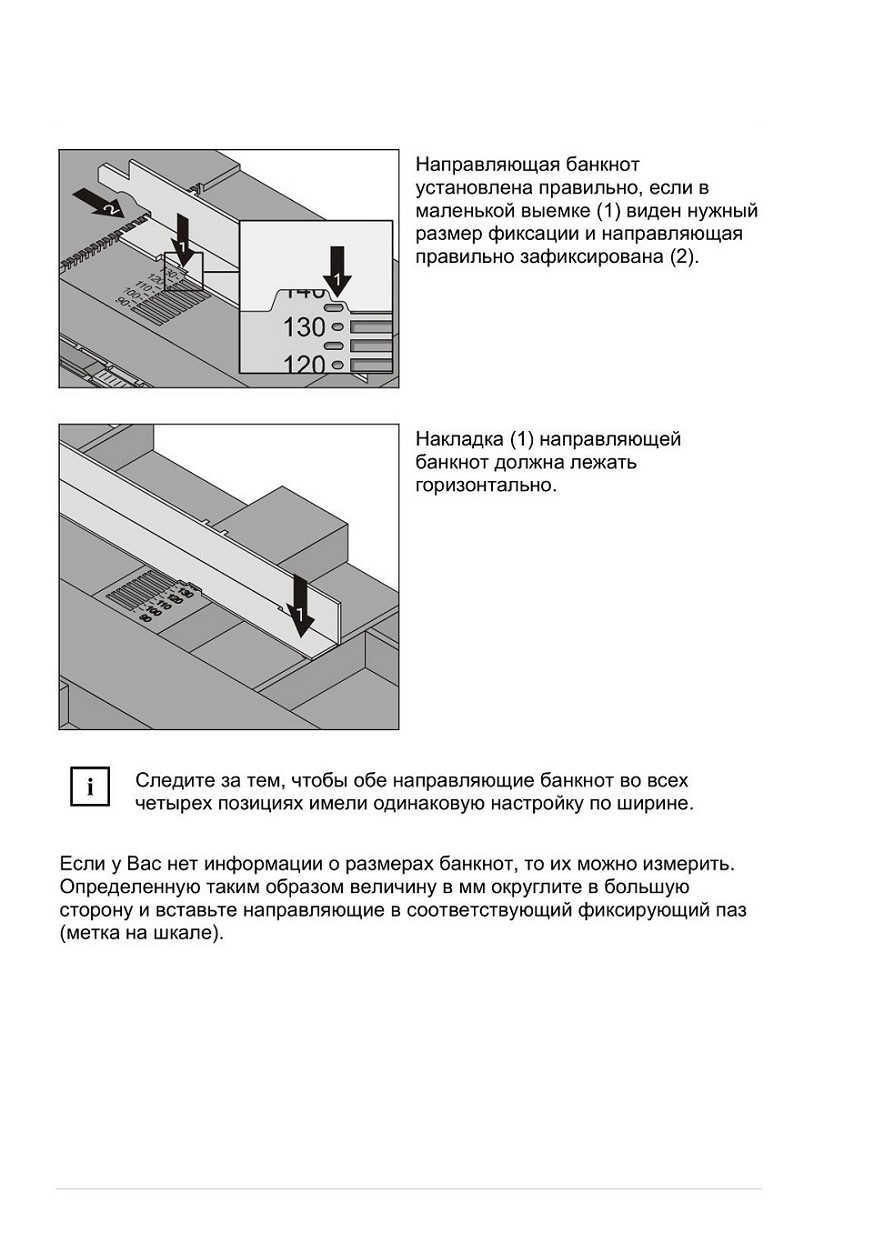

Примеры настройки направляющей банкнот:

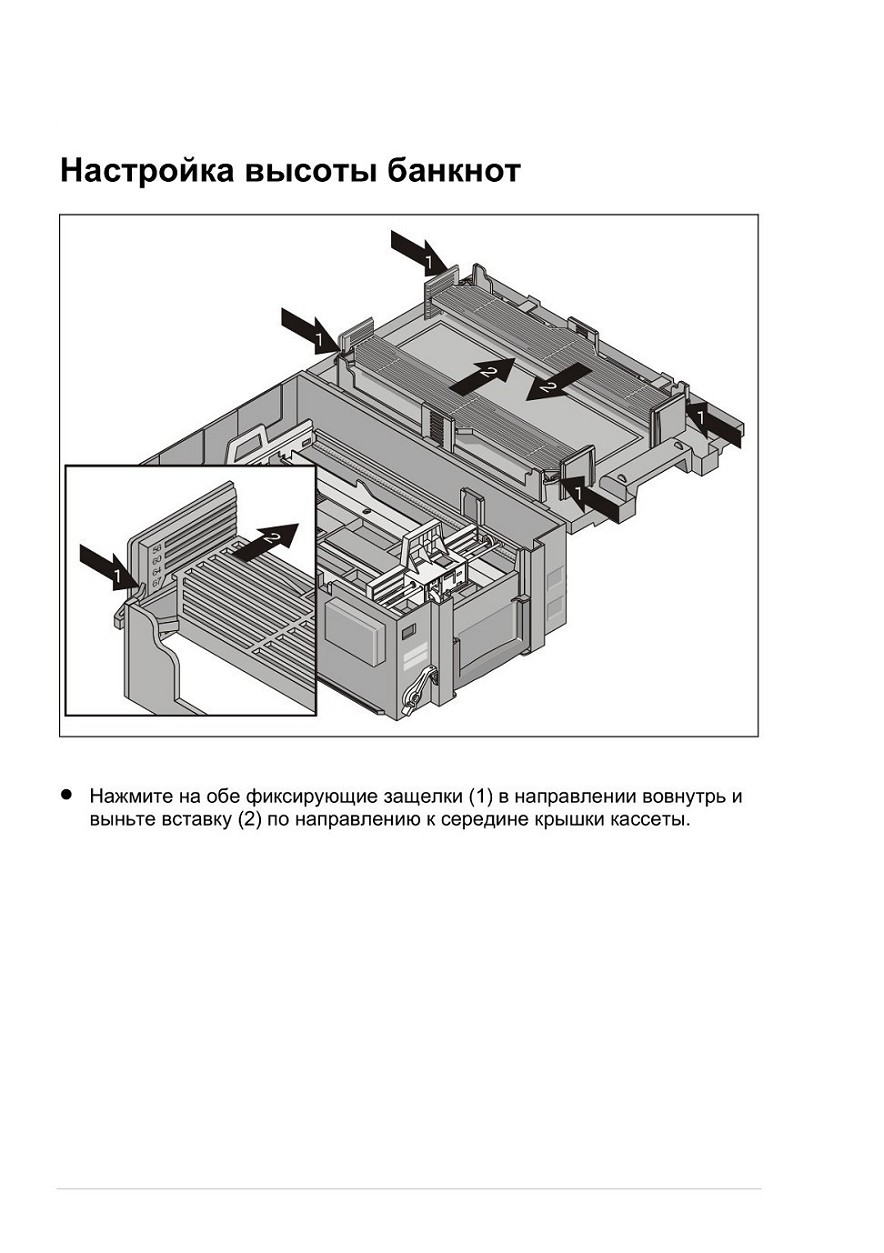

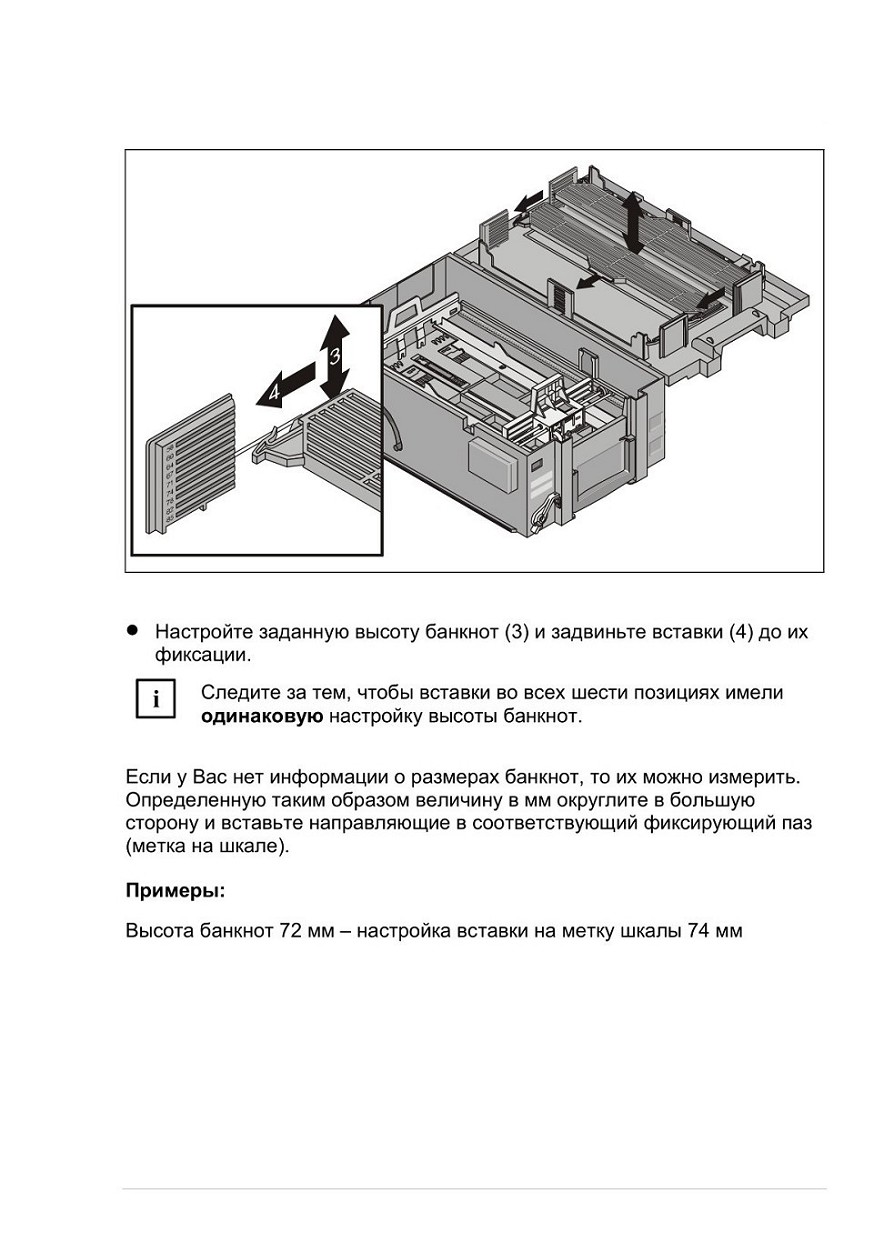

Настройка высоты банкнот

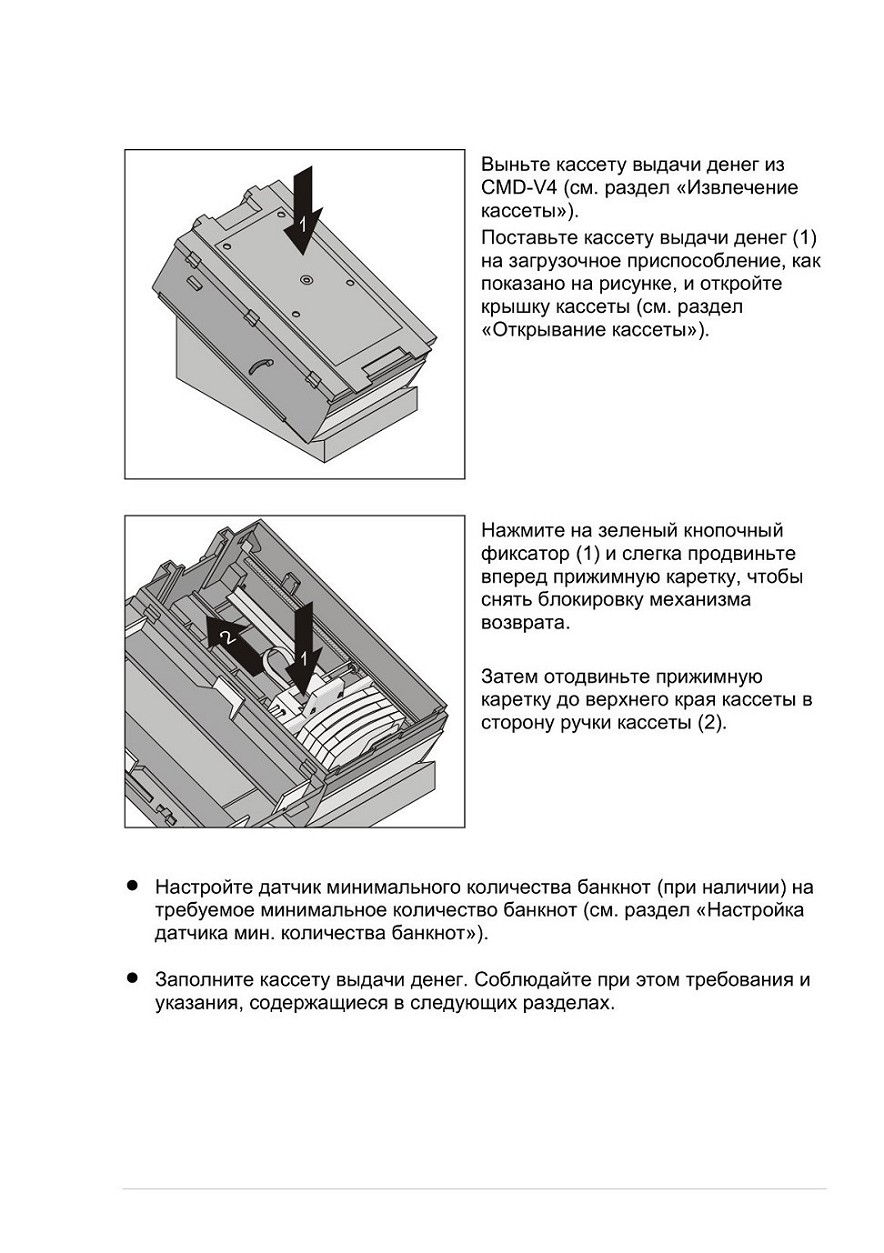

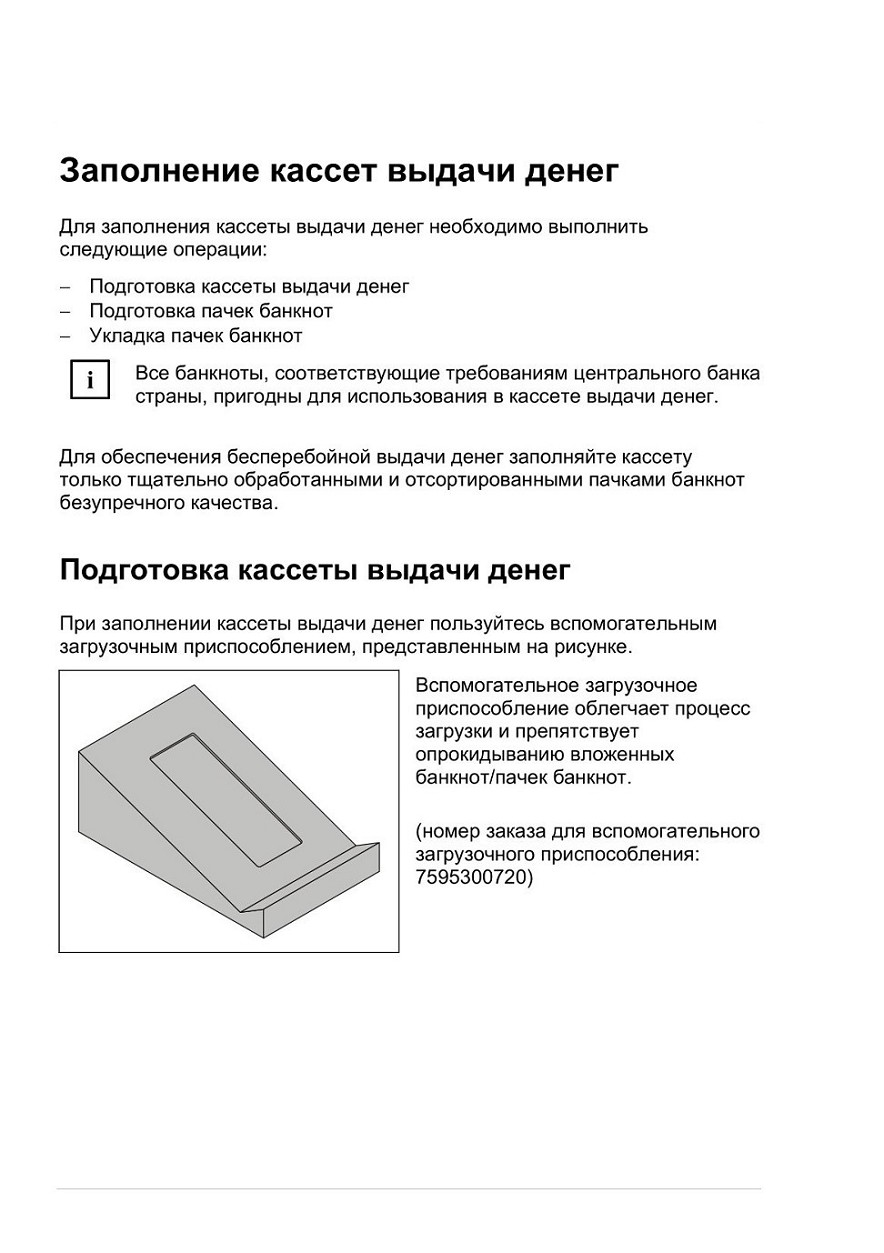

Заполнение кассет выдачи денег

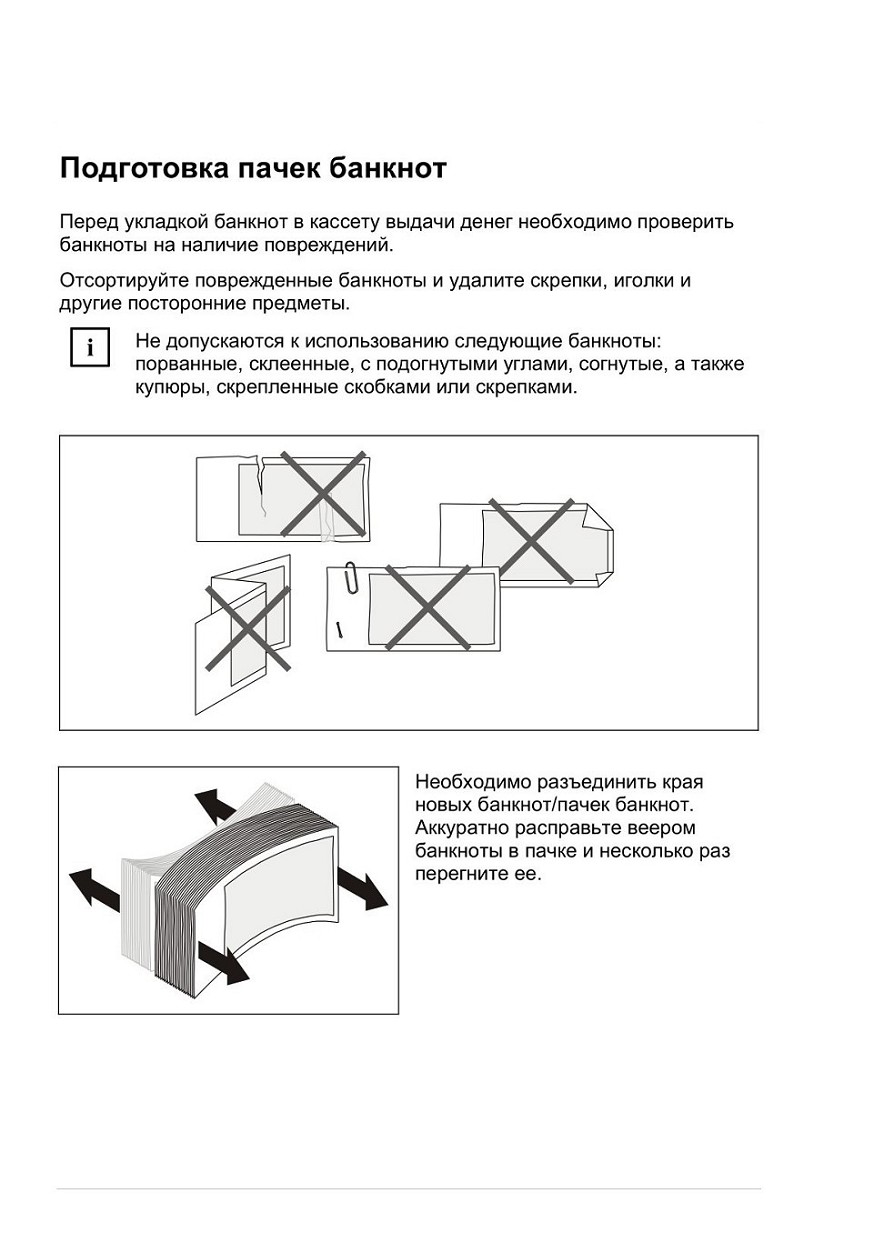

Подготовка пачек банкнот

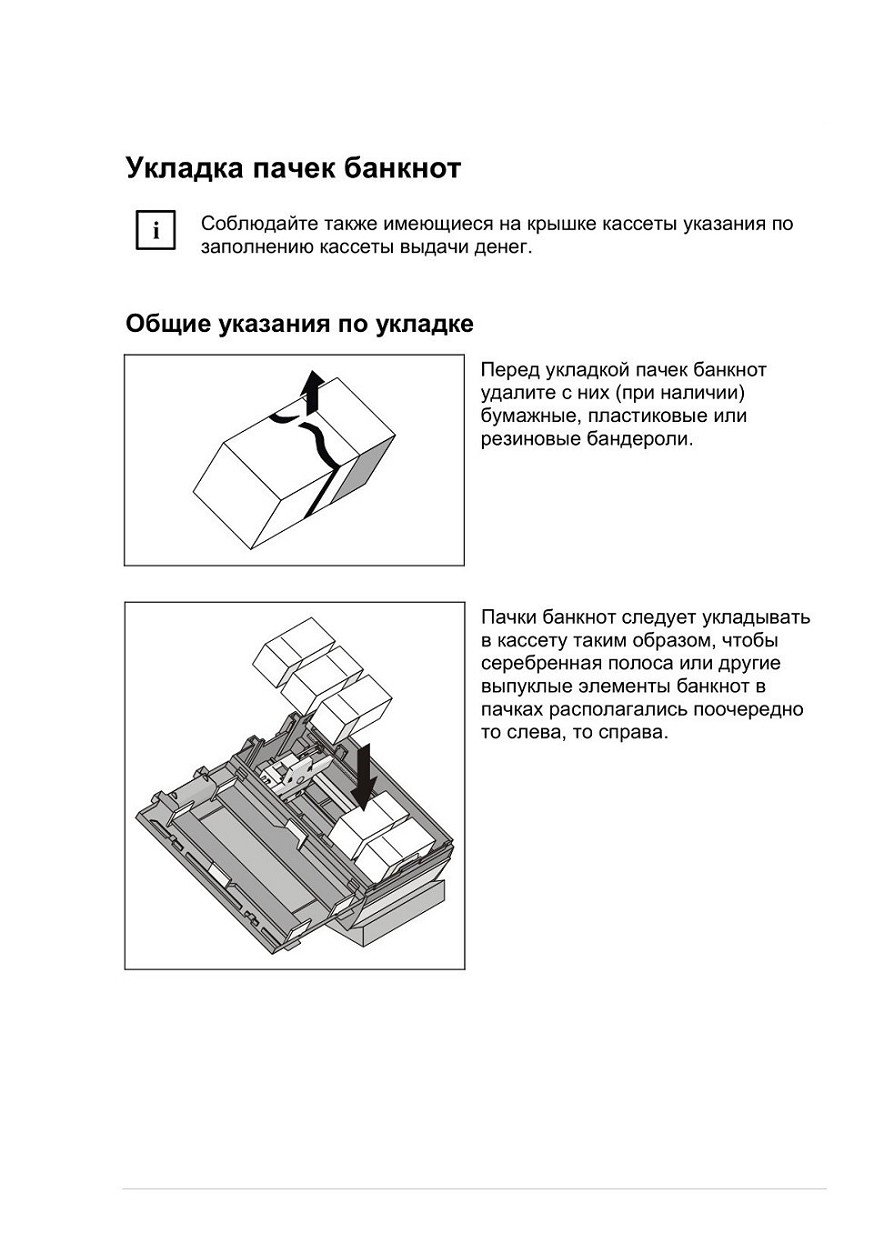

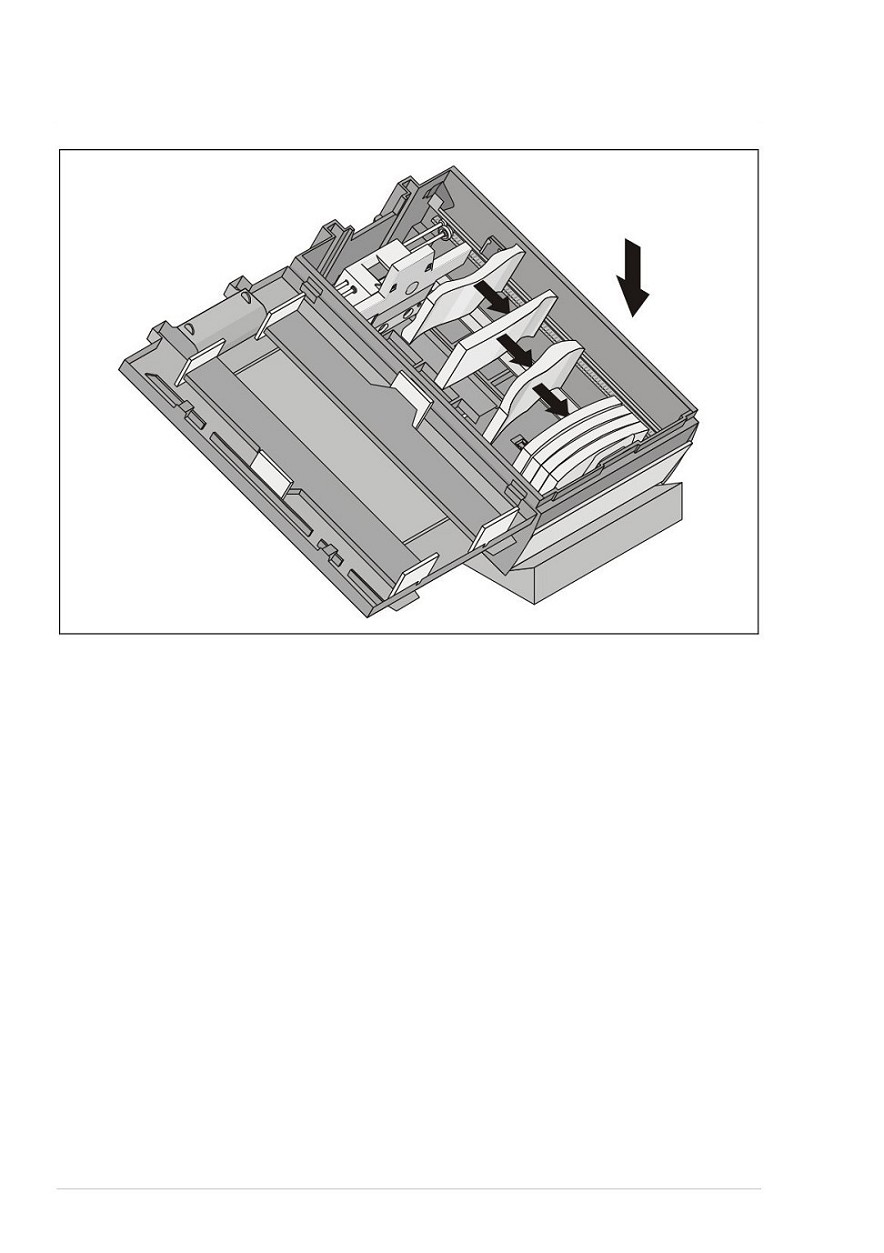

Укладка пачек банкнот

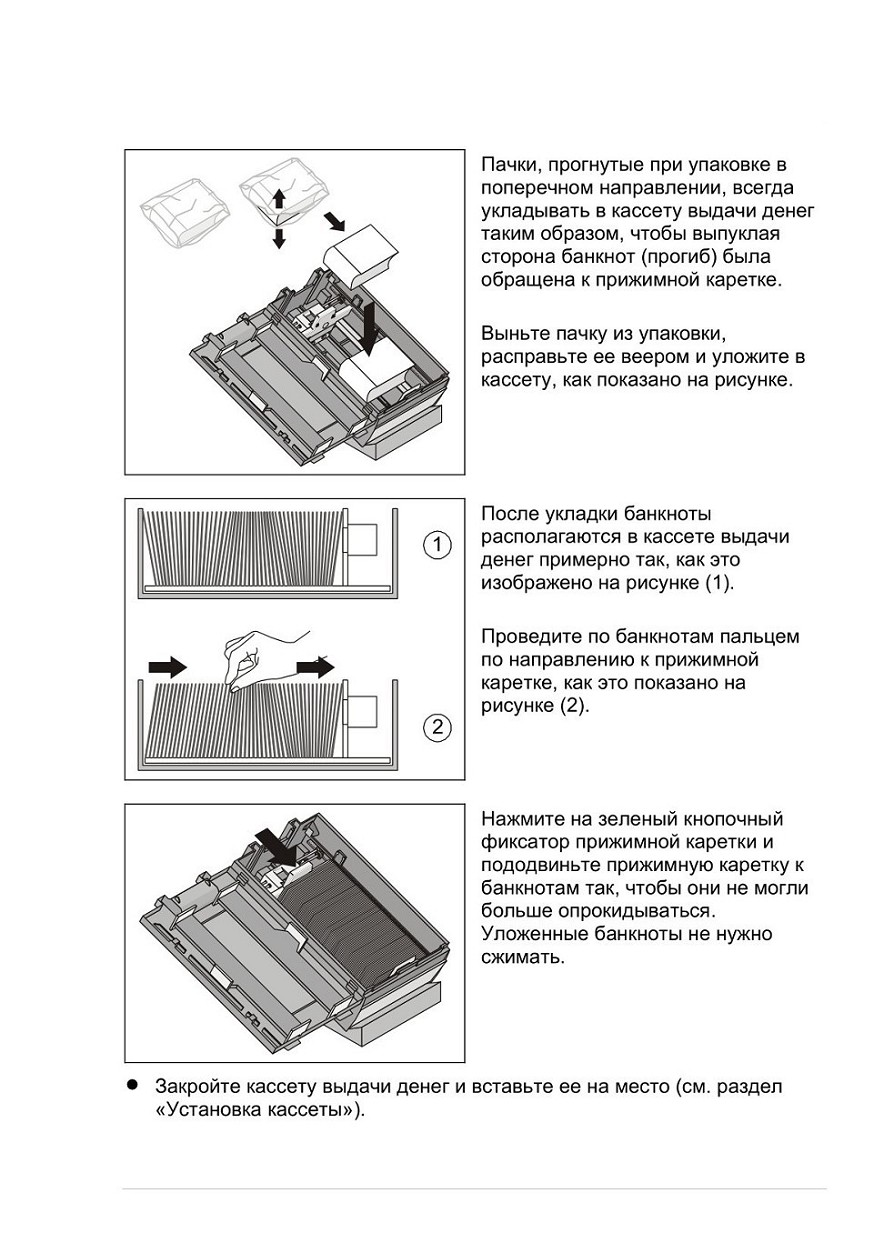

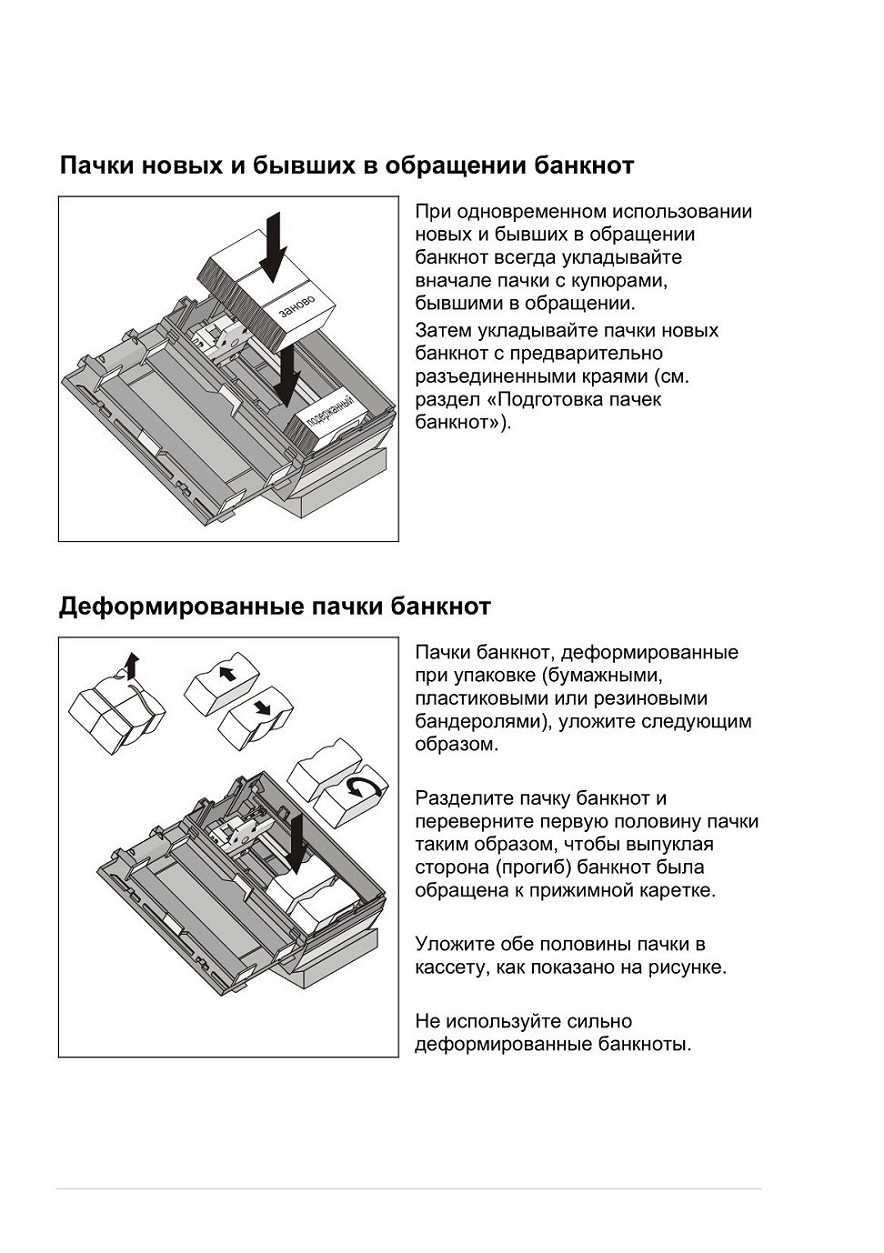

Пачки новых и бывших в обращении банкнот

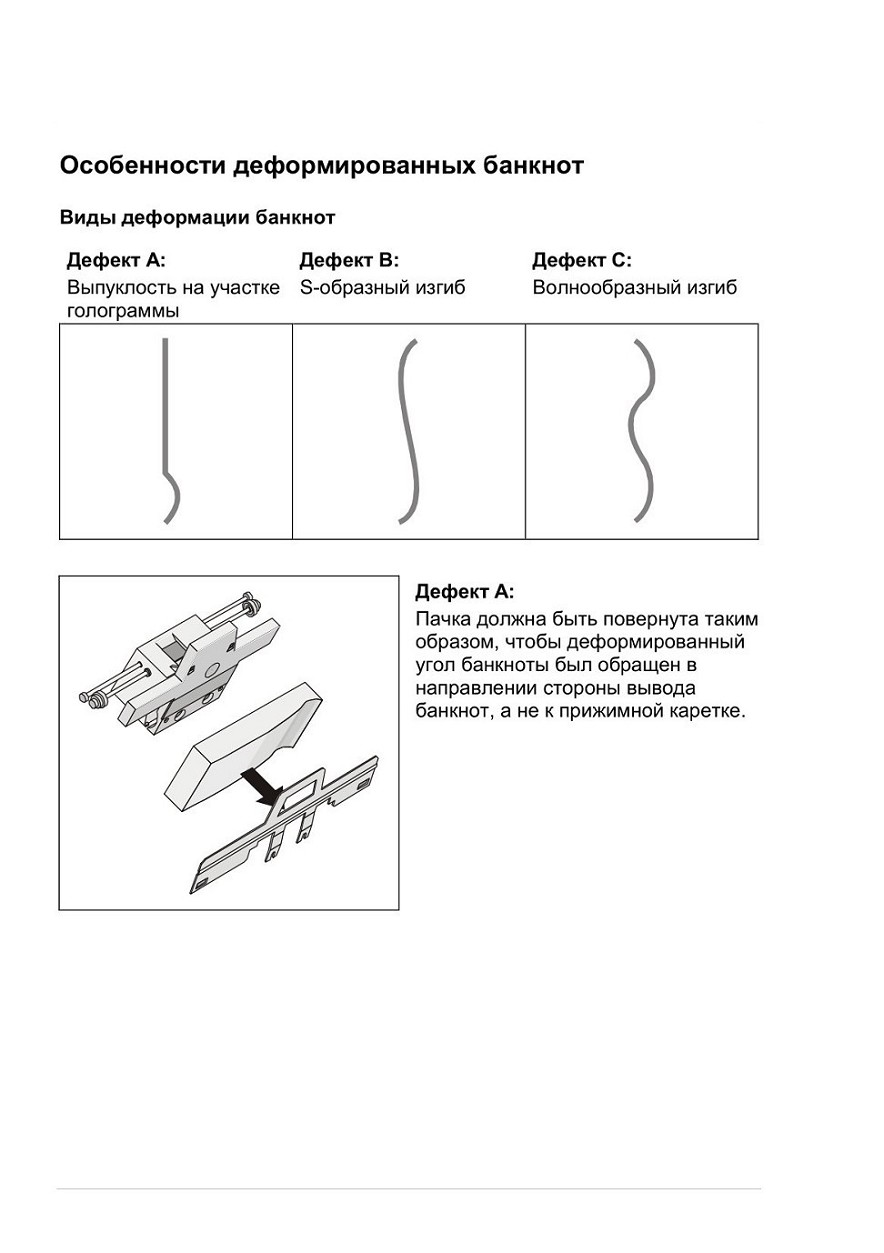

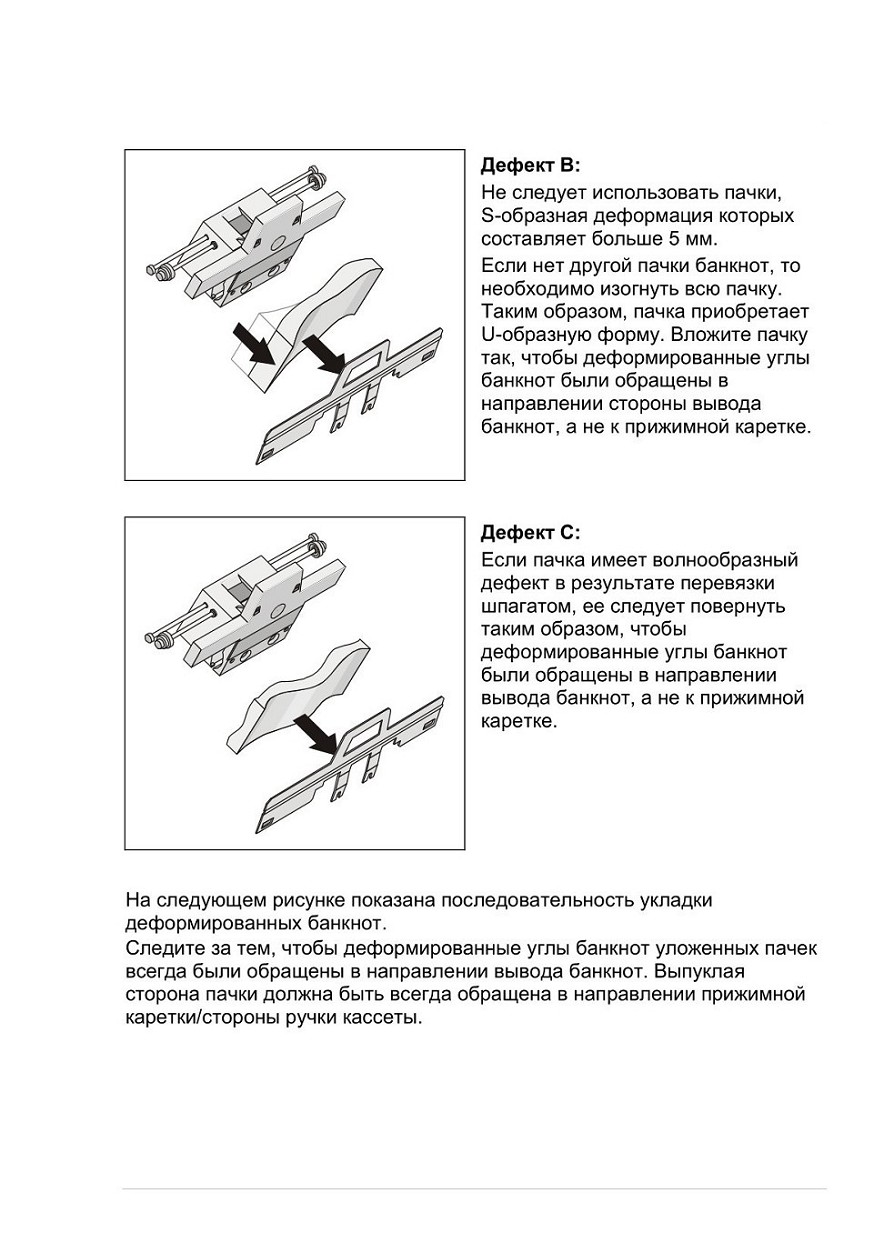

Особенности деформированных банкнот

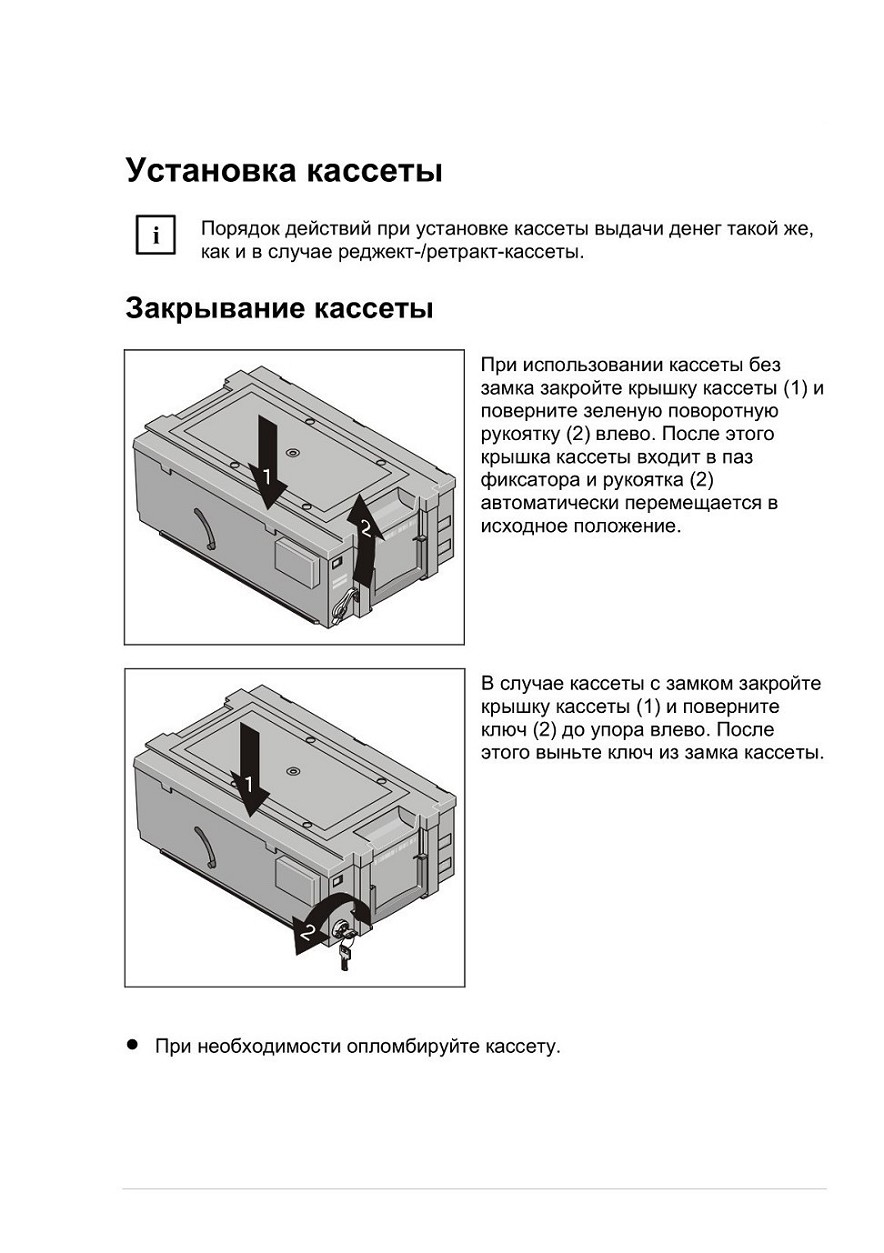

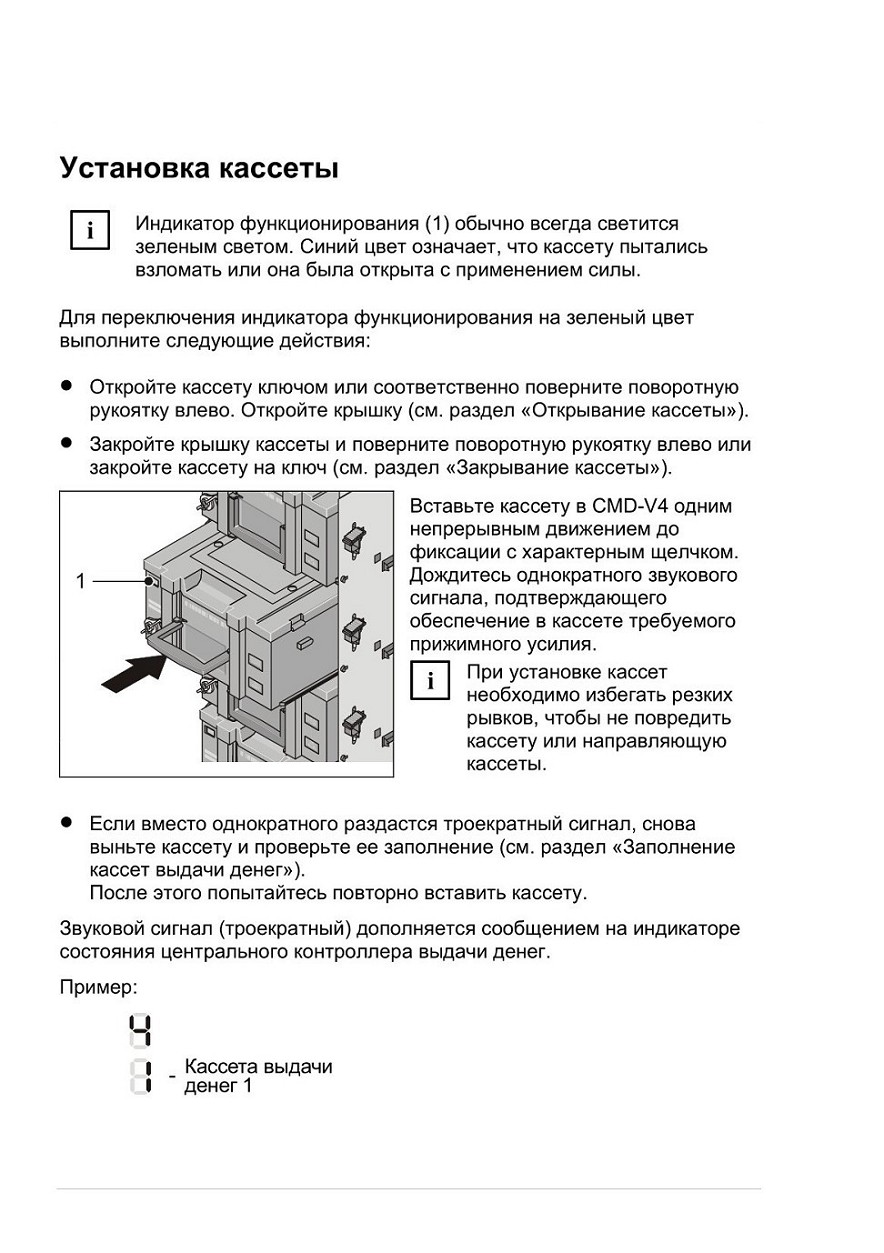

Установка кассеты

Инициализация кассеты
Инициализация кассет необходима при вводе в эксплуатацию новых кассет и при переходе на новые виды банкнот. При этом системе сообщается номер кассеты, вид валюты и ее номинал. Кроме того, Вы можете, при необходимости, произвести ввод дополнительных параметров.

Соблюдайте специальные и внутрибанковские требования в отношении изменений стандарта и индивидуальных изменений. Получите информацию в своей организации.

Определение опорного значения

Определение опорного значения может производиться максимум для 40 различных неизвестных видов банкнот. Оно управляется специальной прикладной программой.

Определение опорного значения необходимо в следующих случаях:

- Первый ввод в эксплуатацию

- Использование новых видов банкнот.

• Запустите специальную прикладную программу (см. главу «Управление банкоматом»).

Из указанной кассеты считываются идентификаторы валюты, номинал банкнот и дата выпуска. Эти параметры задаются предварительно при инициализации кассеты. Выводится столько банкнот, сколько необходимо для определения опорного значения. Процесс определения прерывается только в случае, если опорное значение не может быть определено при максимально возможном количестве банкнот. После определения опорного значения данные о количестве отделенных банкнот передаются обратно в систему.

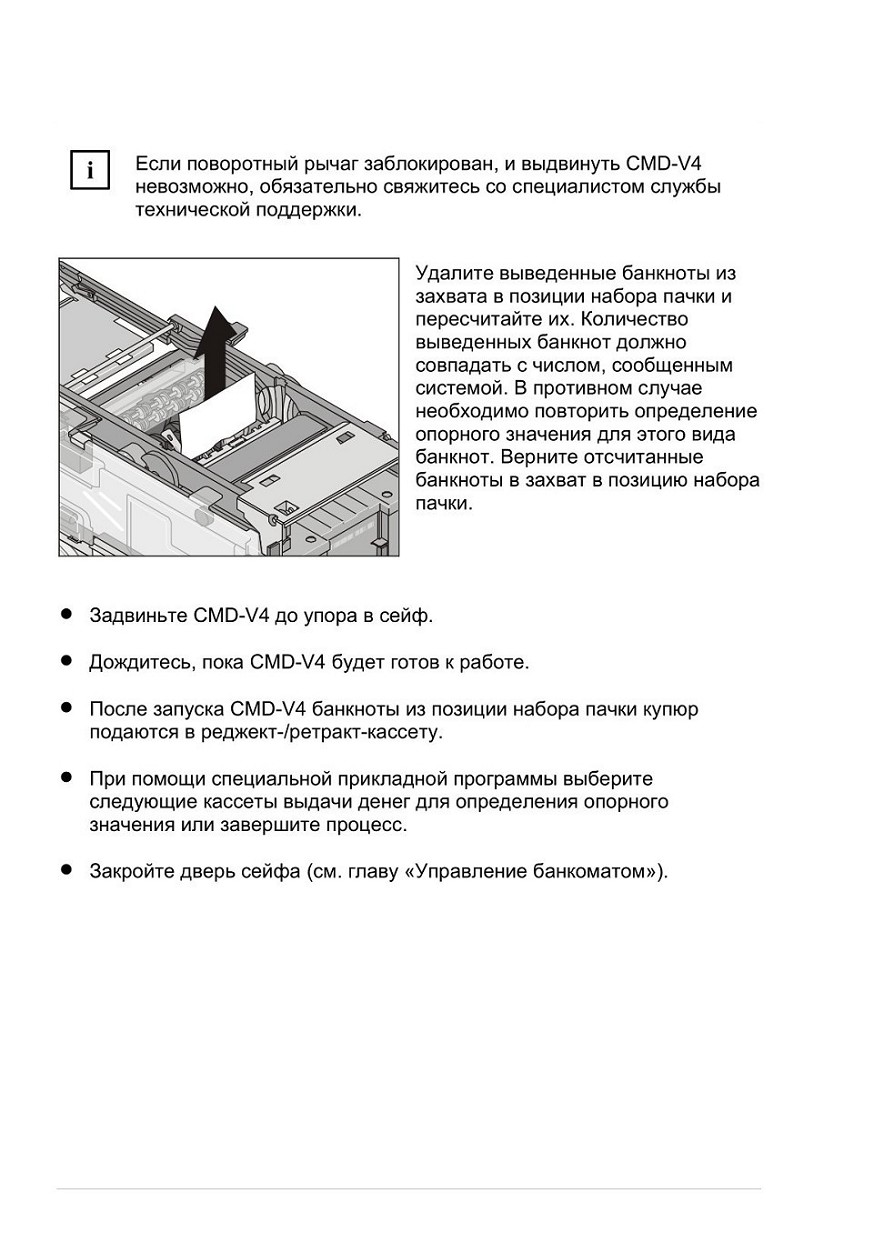

Отделенные банкноты находятся в захвате в позиции набора пачек купюр.

• Откройте дверь сейфа до упора (см. главу «Управление банкоматом»).

• Выдвиньте CMD-V4 из сейфа до упора за зеленую поворотную рукоятку (см. главу «Управление банкоматом»).

Устранение неисправностей

Текущее состояние и выявленные неисправности диспенсера отображаются на индикаторе состояния (7-сегментный индикатор).

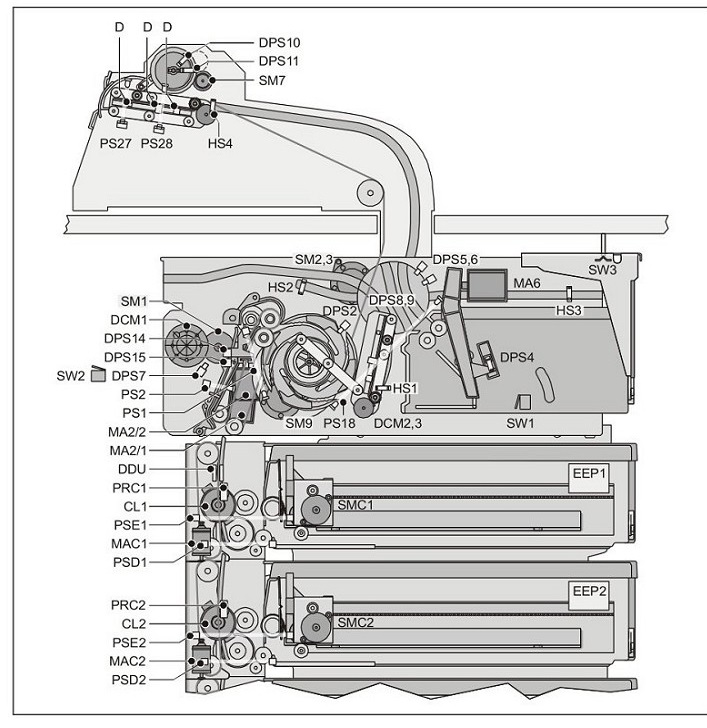

Обзор датчиков и электромеханических деталей

Условные обозначения

Электрические детали и узлы
Механизм транспортировки и выдачи пачек купюр

Компо ненты	Наименование	Местоположение
D	Постоянные магниты (3 шт.) - без датчиков	Захват
DPS 2	Считывание позиции колеса отсека сбора	Вход на колесо отсека сбора
DPS 4	Сигнализатор: Позиция ретракт- отсека	Реджект-/ретракт- кассета
DPS 5	Сигнализатор: Исходное положение	Стрелочный привод, слева
DPS 6	Сигнализатор: Исходное положение	Стрелочный привод, справа
DPS 7	Исходное положение поверхности скольжения	Узел отбраковки
DPS 8	Сигнализатор: Позиция	Стрелочный привод, слева
DPS 9	Сигнализатор: Позиция	Стрелочный привод, справа
DPS 10	Вилкообразный оптический датчик	Затвор
DPS 11	Вилкообразный оптический датчик	Затвор
DPS 14	Исходное положение стрелки	Узел отбраковки
DPS 15	Позиция стрелки: Узел отбраковки	Узел отбраковки
HS 1	Исходное положение (датчик Холла)	Позиционирование захвата
HS 2	Исходная реджект-/ретракт- позиция (за стрелкой привода) (датчик Холла)	Позиционирование захвата

Компо ненты	Наименование	Местоположение
HS 3	Позиция реверса в направлении передней загрузки (при необходимости) (датчик Холла)	Позиционирование захвата
HS 4	Позиция останова и конечная позиция захвата (датчик Холла)	Позиционирование захвата
PS 1	Вход на колесо отсека сбора	Вход на колесо отсека сбора
PS 2	Контроль опорожнения отсека	Узел отбраковки
PS 18	Контроль отсека/входа «Захват пустой"	Привод поворота пластины захвата/ реджект-ретракт-кассеты
PS 27	Оптический датчик выборки банкнот	Позиционирование захвата
PS 28	Выравнивание банкнот по задней кромке	Позиционирование захвата
DCM 1	Главный приводной двигатель	Вход на колесо отсека сбора
DCM 2	Двигатель перемещения + планетарная передача	Захват
DCM 3	Ременный привод + планетарная передача	Захват
DCM 7	Двигатель постоянного тока (снаружи)	Затвор
MA 2/1	Управляющий магнит стрелочного привода	Узел отбраковки
MA 2/2	Управляющий магнит стрелочного привода	Узел отбраковки
MA 6	Магнит ретракт-отсека	Реджект-кассета
SW 1	Задвигание реджект-/ретракт- кассеты	Реджект-кассета
SW2	Защитный разъединитель	Салазки
SW 3	Переключатель блокировки	Рычаг снятия фиксации
SM 1	Прижим поверхности скольжения при опорожнении	Узел отбраковки
SM 2	Серводвигатель стрелки	Стрелочный привод, слева

Компо ненты	Наименование	Местоположение
SM3	Серводвигатель стрелки	Стрелочный привод, справа
SM 7	Шаговый двигатель (внутри)	Затвор
SM 9	Шаговый двигатель колеса отсека сбора	Вход на колесо отсека сбора
Т 1	Тактовое колесо	Вход на колесо отсека сбора

Модуль отделения банкнот I

Компо ненты	Наименование	Местоположение
МАСх	Удерживающий магнит	Модуль отделения банкнот; кассета х	х = 1 -6
CLx	Муфта вывода	Модуль отделения банкнот; кассета х	х = 1 -6
PSDx	Сигнализатор вывода	Модуль отделения банкнот; кассета х	х = 1 -6
PSEx	Сигнализатор опорожнения	Модуль отделения банкнот; кассета х	х = 1 -6
DDU	Длиномер прибора измерения банкнот	на самом верхнем модуле отделения банкнот
SMCx	Шаговый двигатель прижима	в кассете х	х = 1 -6
PRCx	Датчик нажима	Узел вывода; кассета х	х = 1 -6
EEPx	EEPROM	на кассете х	х = 1 -6

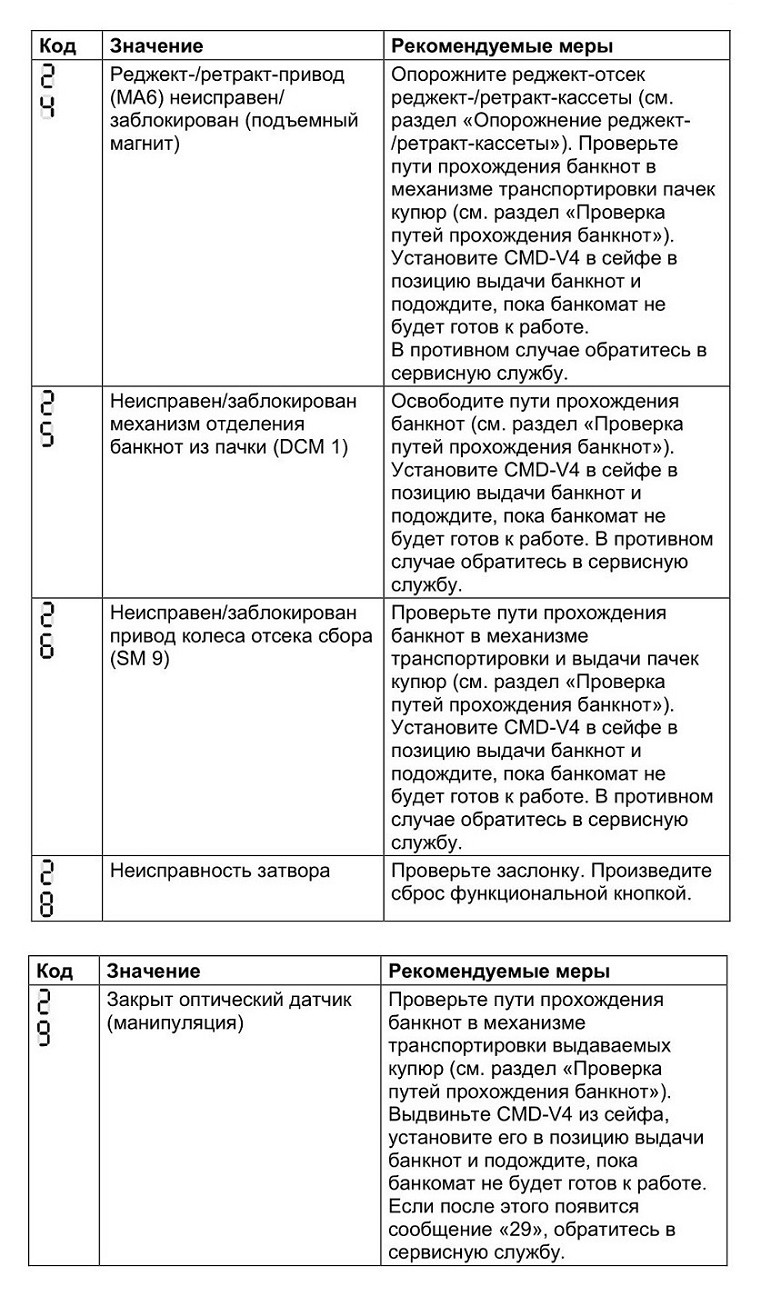

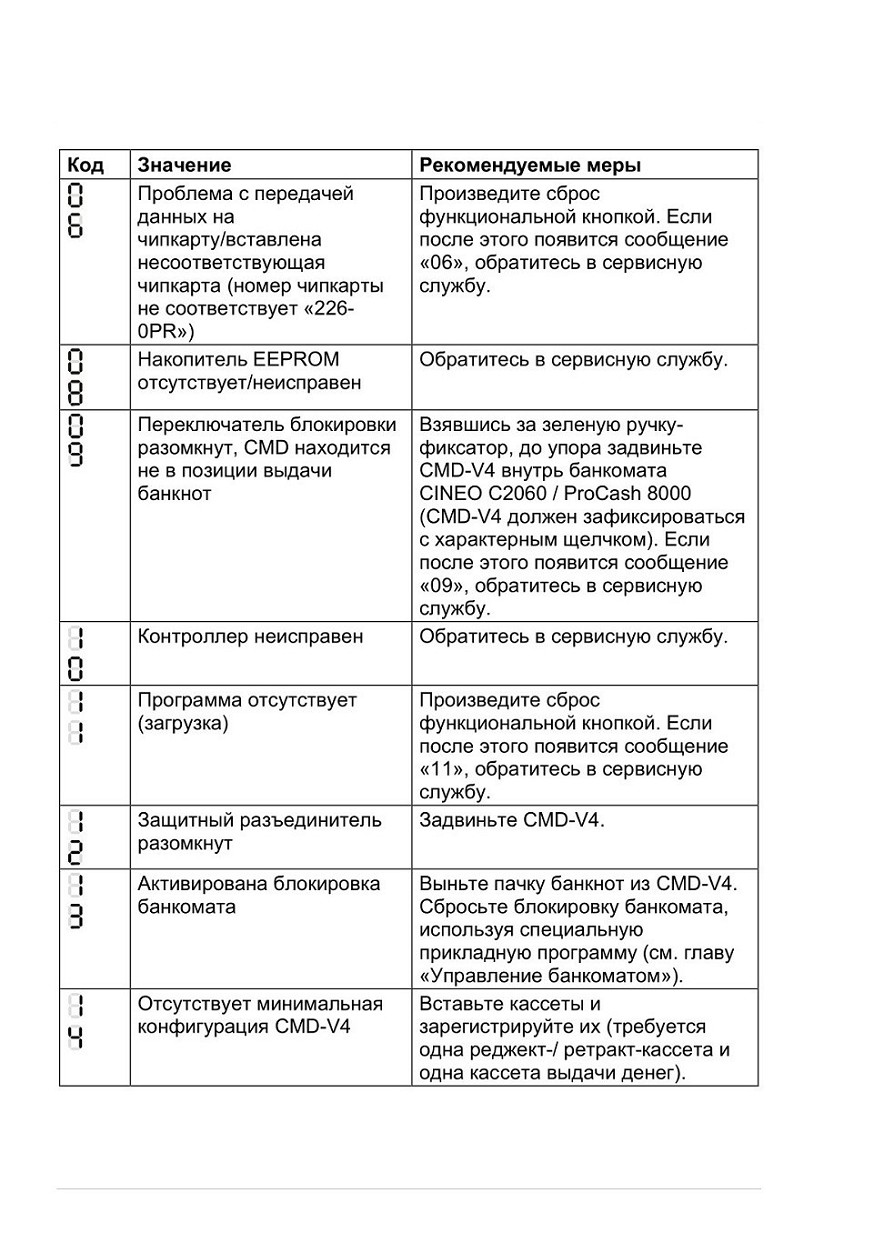

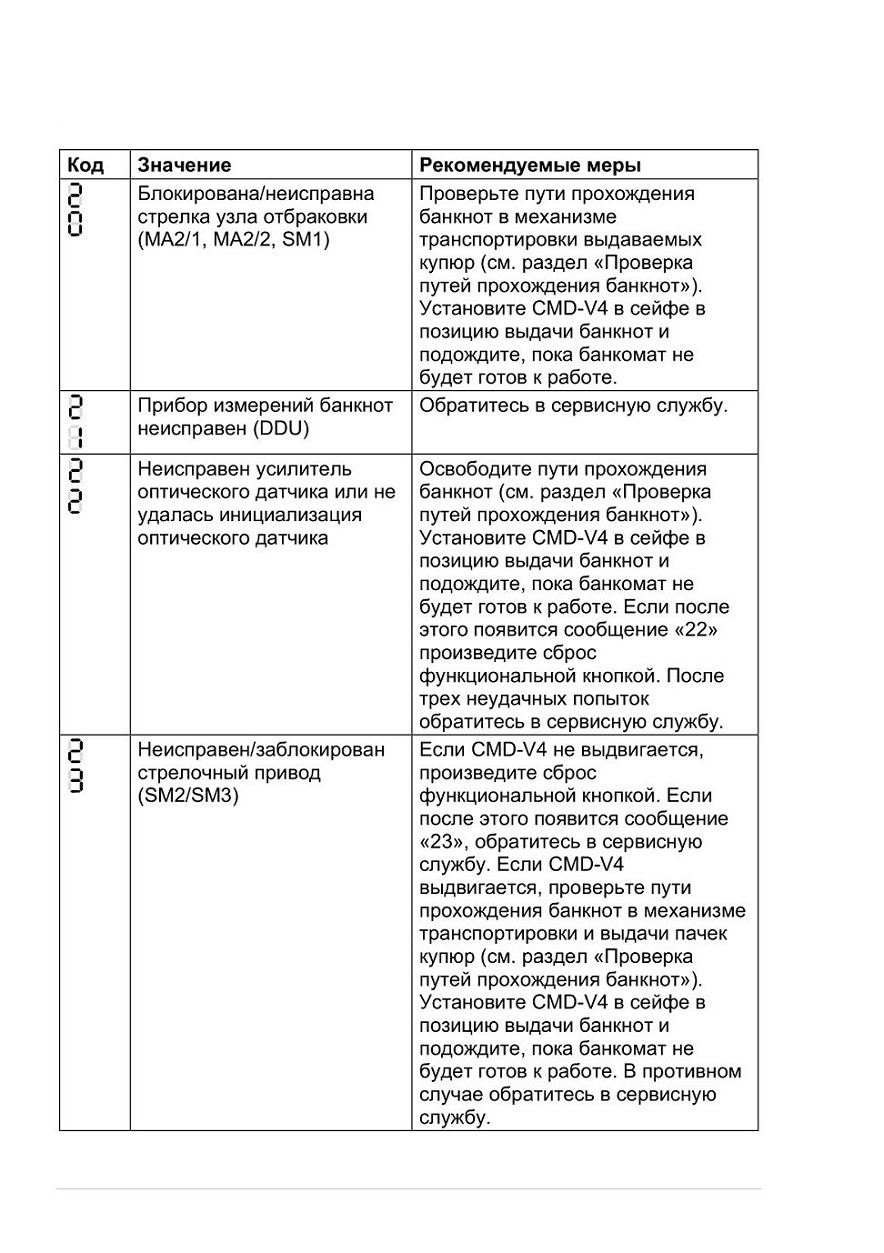

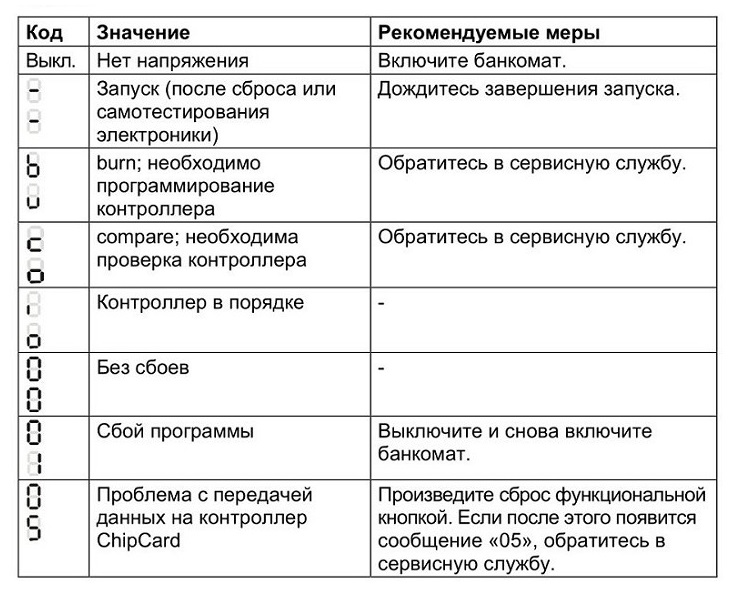

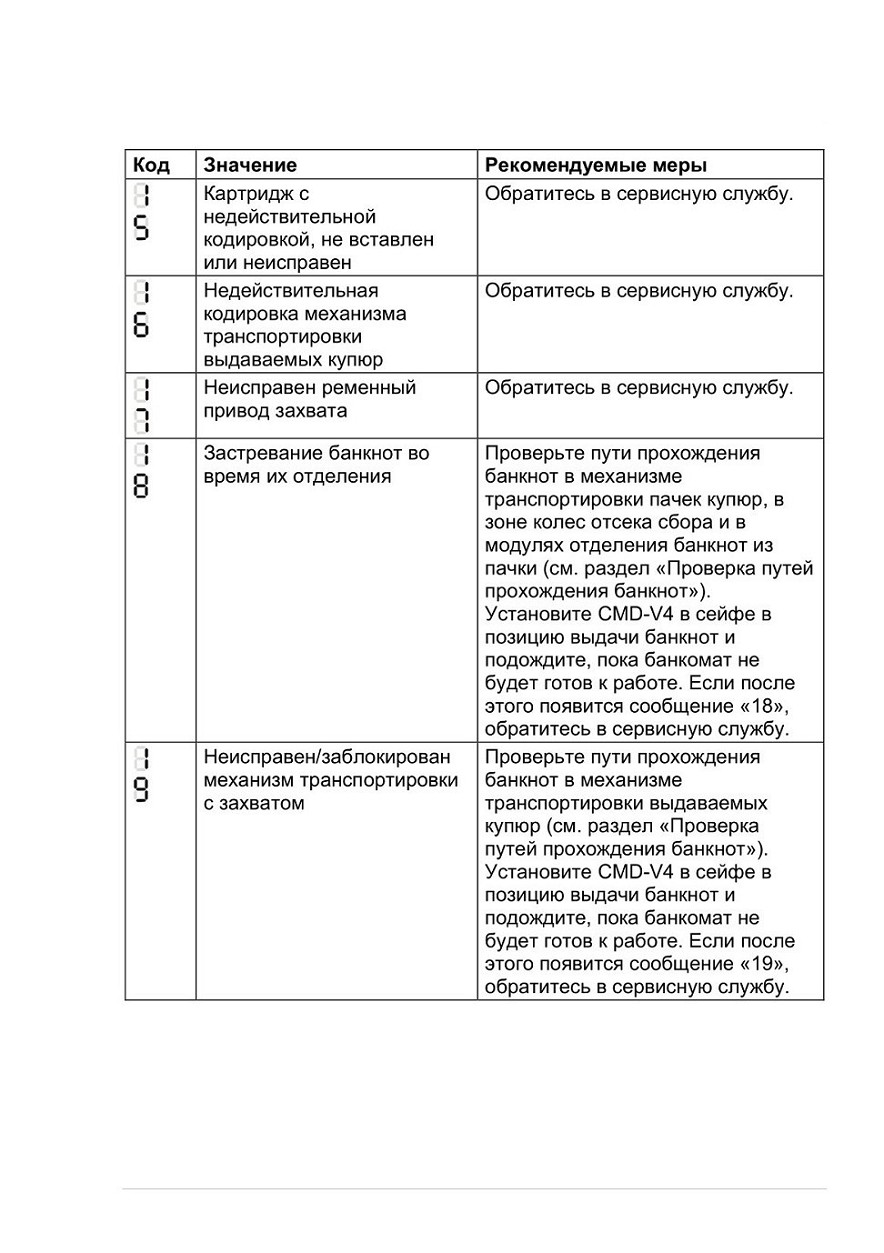

Сообщения о состоянии (CMD-контроллер)
В следующей таблице приведены сообщения о состоянии CMD-контроллера. Наряду с сообщениями о состоянии приводится разъяснение их значения и указываются меры по устранению неисправностей CMD-V4.

Если, вопреки ожиданию, неисправность не устранена, обратитесь в сервисную службу.
Сообщения о неисправностях закодированы следующими двузначными кодами:
