WINCOR Банкомат CINEO C2060 ProCash 8000. Руководство оператора (2013 год) - часть 4

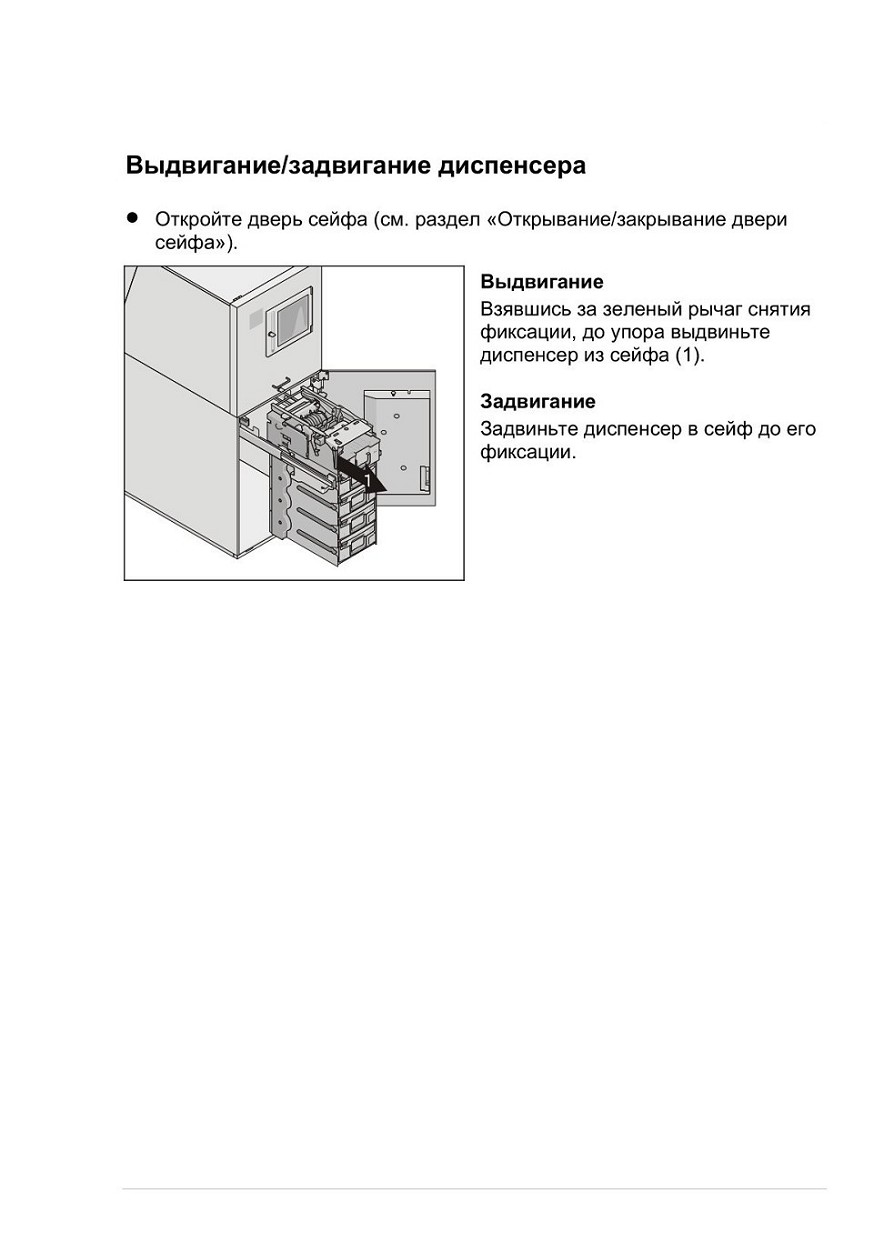

Выдвигание/задвигание диспенсера

Включение банкомата

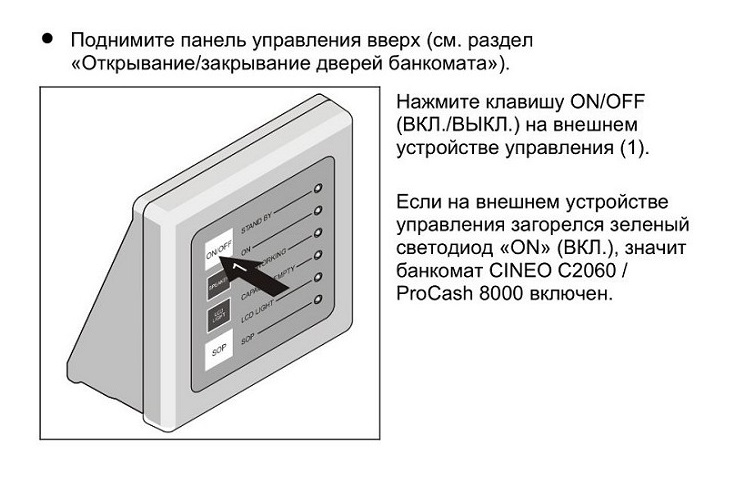

Для включения банкомата CINEO С2060 / ProCash 8000 нажмите клавишу ON/OFF (ВКЛ./ВЫКЛ.) на внешнем устройстве управления или на панели оператора.
После отключения банкомата CINEO С2060 / ProCash 8000 повторное включение допускается не раньше чем через пять секунд.
ШДля работы банкомата CINEO С2060 / ProCash 8000 необходимо включить следующие переключатели:

- кнопку/переключатель ON (ВКЛ) устройства бесперебойного питания (опция),

- выключатель сети на сетевом распределителе.

Кроме того необходимо включить системный блок (ПК).

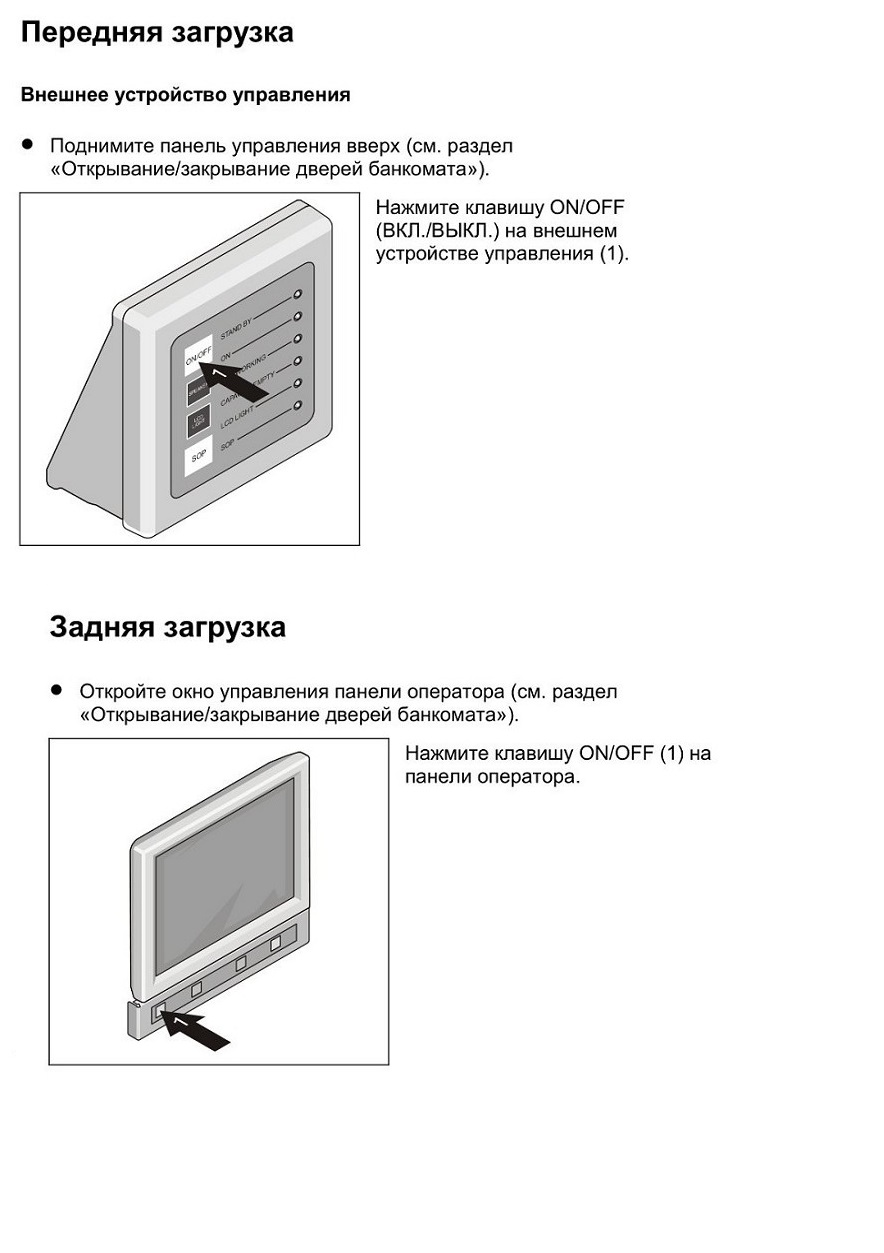

Передняя загрузка

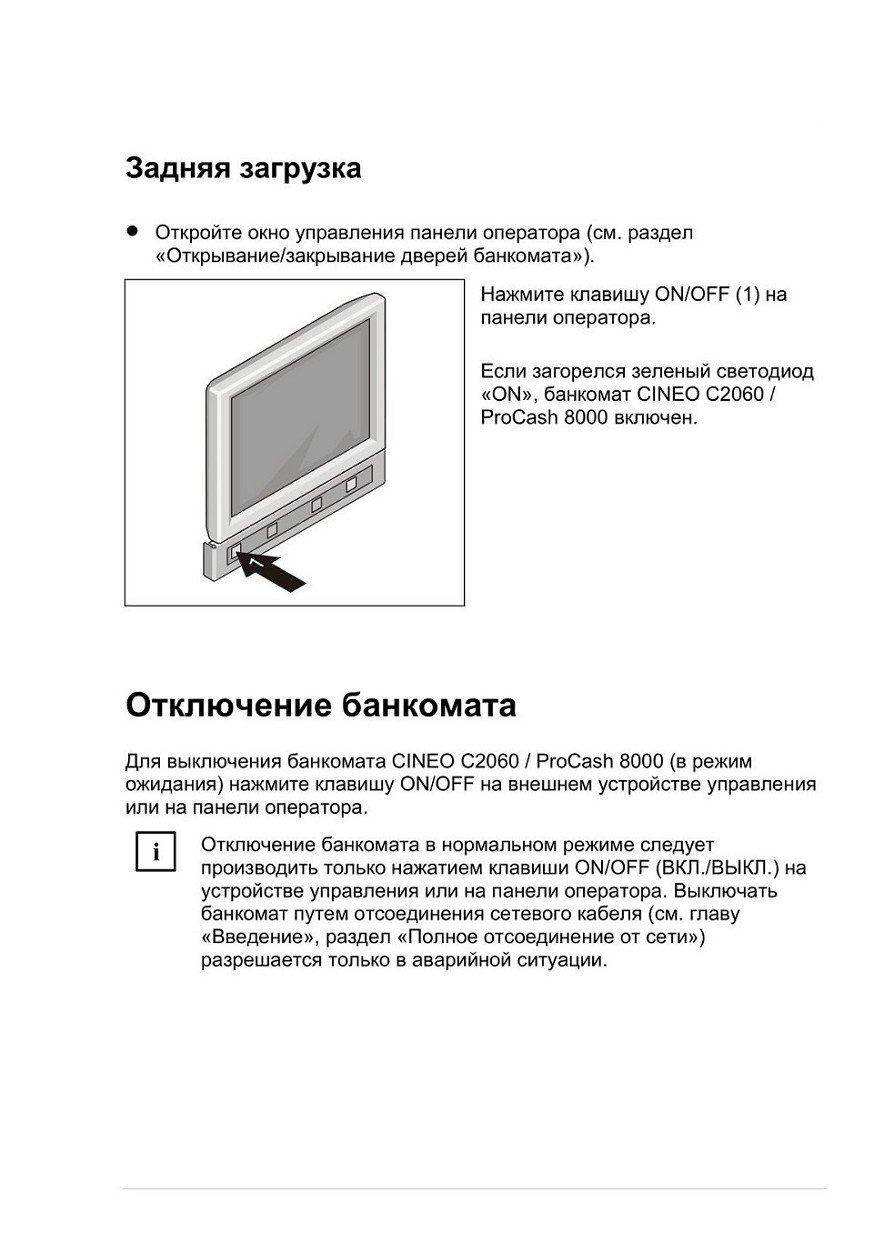

Задняя загрузка

Нажав на клавишу ON/OFF, Вы только сообщаете CINEO С2060 / ProCash 8000 о Вашем намерении его отключить.

На внешнем устройстве управления или на панели оператора после нажатия клавиши ON/OFF (ВКЛ./ВЫКЛ.) одновременно загораются лампочки (светодиоды) индикатора состояния «ON» или «Betrieb» (Рабочий режим) и «Stand by» (Режим ожидания). Возможная незавершенная транзакция, например, выплата денег одному из клиентов, завершается надлежащим образом, и только после этого банкомат отключается. Таким образом, процесс отключения в зависимости от операционной системы и выполняющейся транзакции может длиться несколько секунд.

В отключенном состоянии на банкомате светится только лампочка (светодиод) индикатора состояния «Stand by» (Режим ожидания).

Если банкомат CINEO С2060 / ProCash 8000 после завершения транзакции не отключился, следует проверить настройку в конфигурационном файле.

Необходимо сообщить об этом Вашему системному администратору.

Передняя загрузка

Настройка громкости системного громкоговорителя
Передняя загрузка

Уровень громкости системного громкоговорителя можно отрегулировать на внешнем устройстве управления.

• Откиньте панель управления вверх (см. раздел «Откидывание панели управления вверх/вниз»).

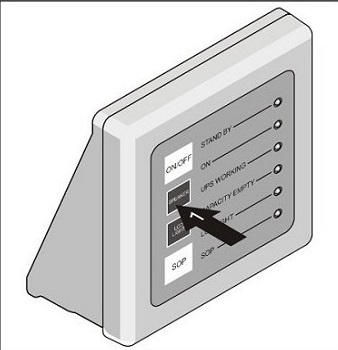

Громкость регулируется нажатием клавиши SPEAKER (1).

Каждое нажатие клавиши изменяет громкость на один уровень. Звук фактически установленной громкости звучит в течение прибл. 2-3 секунд.

После восьмого нажатия клавиши громкость снова возвращается к исходному уровню.

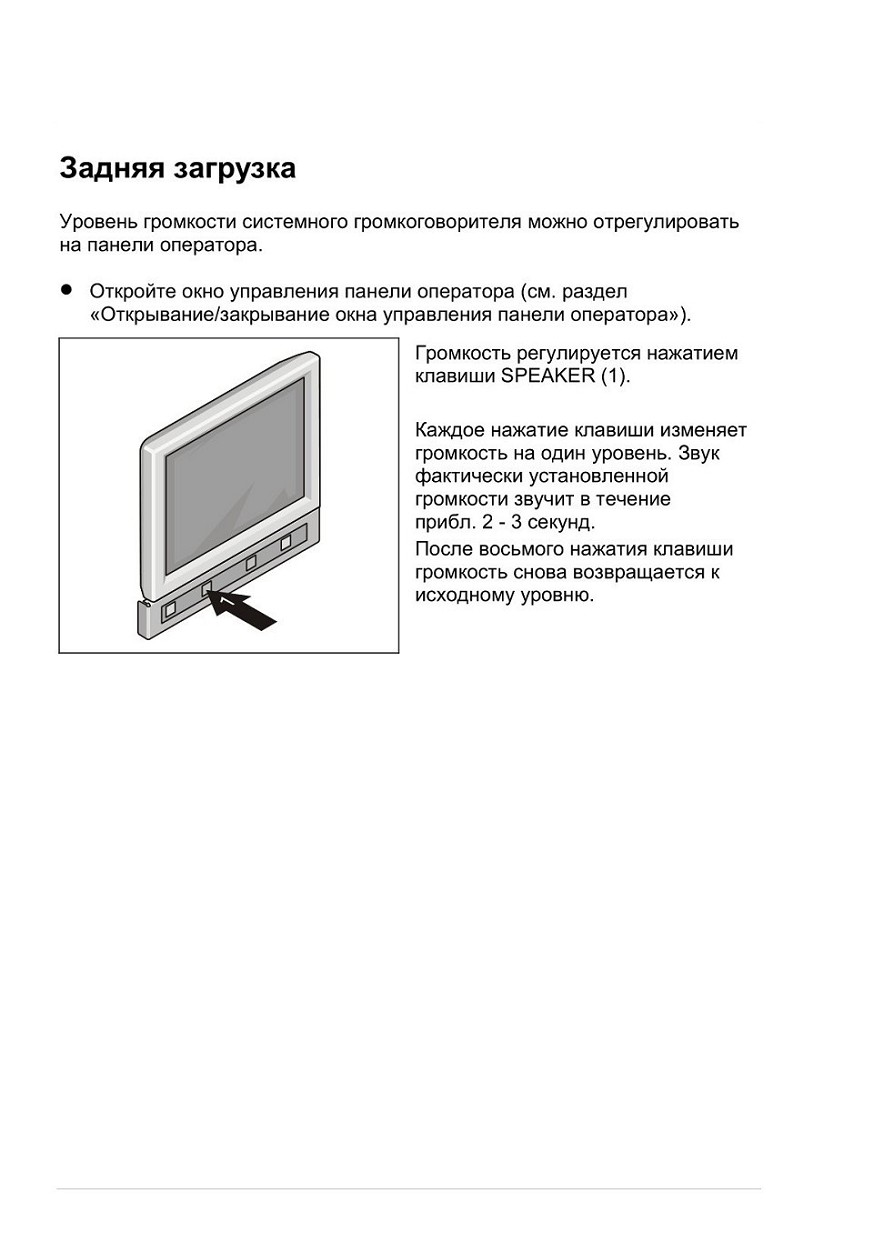

Задняя загрузка

Включение монитора
Включение монитора зависит от приложения и от внешней настройки. Внешняя настройка отображается индикатором состояния LCD LIGHT (светодиод) на внешнем устройстве управления или на панели оператора.

В зависимости от настройки на внешнем устройстве управления или на панели оператора можно включить или выключить подсветку экрана при запуске (начальной загрузке) системы.

Передняя загрузка

• Откиньте панель управления вверх (см. раздел «Откидывание панели управления вверх/вниз»).

Актуальную настройку можно узнать по светодиодному индикатору состояния LCD LIGHT (светодиод) на внешнем устройстве управления:

Светодиод горит: подсветка монитора все время в рабочем состоянии.

Светодиод не горит: состояние включения подсветки регулируется прикладной программой.

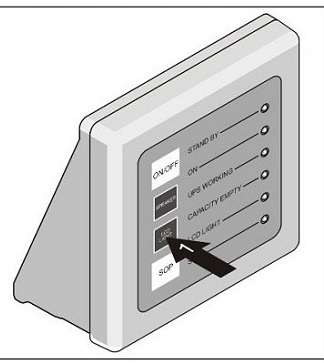

Настройку можно изменить нажатием клавиши LCD LIGHT (1).

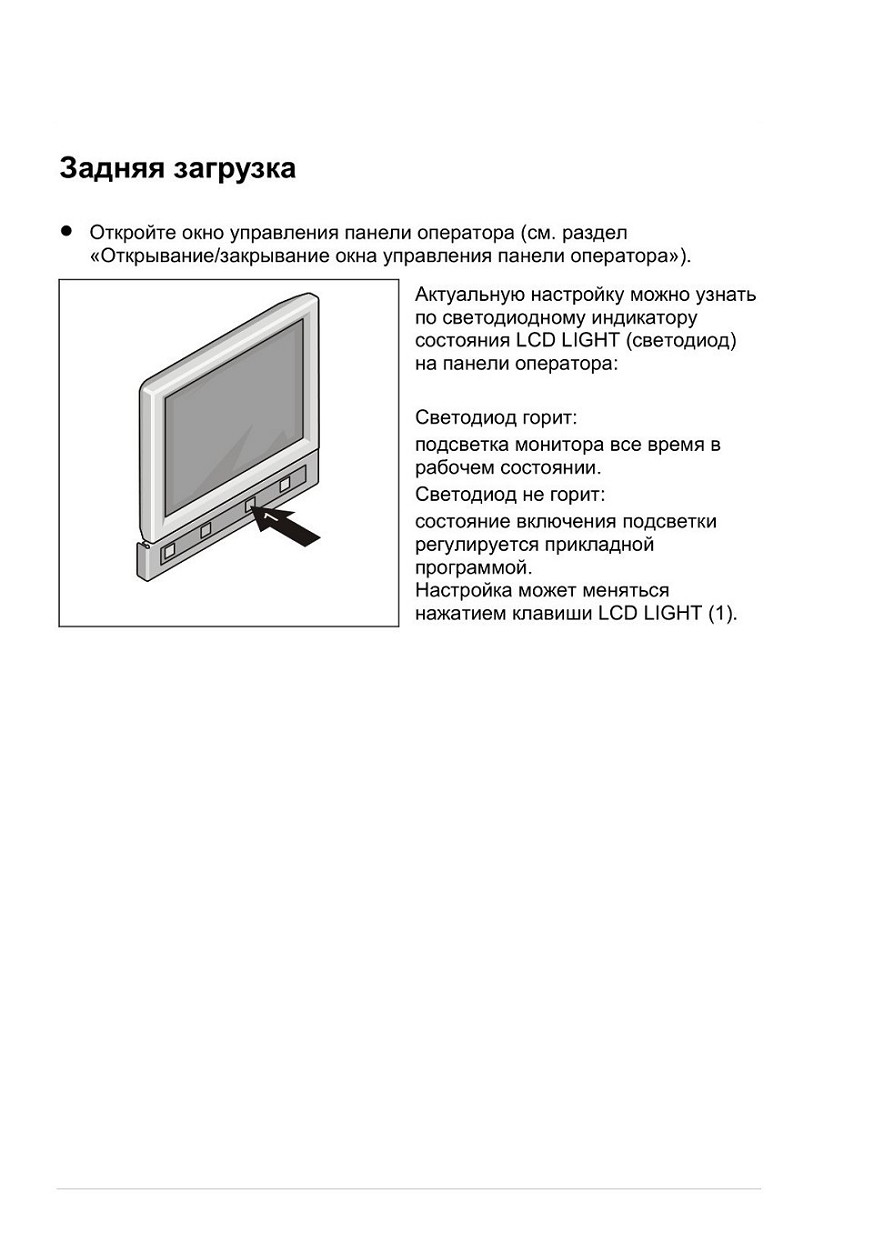

Задняя загрузка

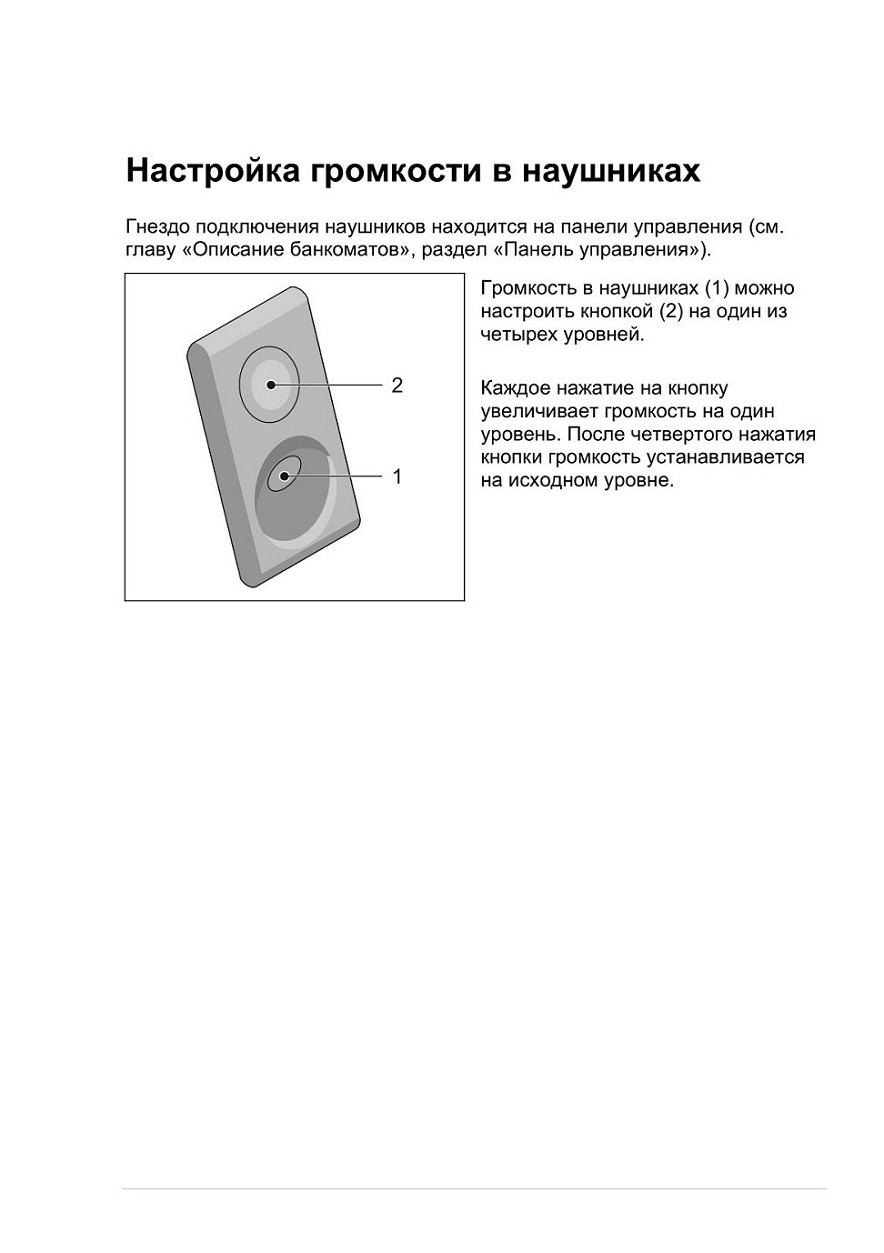

Настройка громкости в наушниках

Открывание/закрывание двери сейфа

Открывание/закрывание двери сейфа (с заводской настройкой)

Сейф может быть оборудован либо комбинационным замком и ключевым замком, либо двумя комбинационными замками (опция). Открывание второго комбинационного замка производится в соответствии с описанием для первого замка.

В качестве опции может быть также установлен электронный замок. В этом случае руководствуйтесь прилагаемой к банкомату инструкцией изготовителя.
К банкомату прилагается стандартный ключ для открывания и закрывания двери сейфа при инсталляции системы:
Стандартный ключ, входящий в комплект поставки, предназначен для первого открывания двери сейфа. Затем ключевой замок необходимо перенастроить под оригинальный ключ. Запрещается многократно или продолжительно пользоваться стандартным ключом.

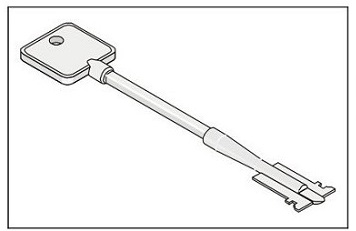

Стандартный ключ:

Этот ключ используется для открывания двери сейфа с заводской на стройкой комбинационного замка.

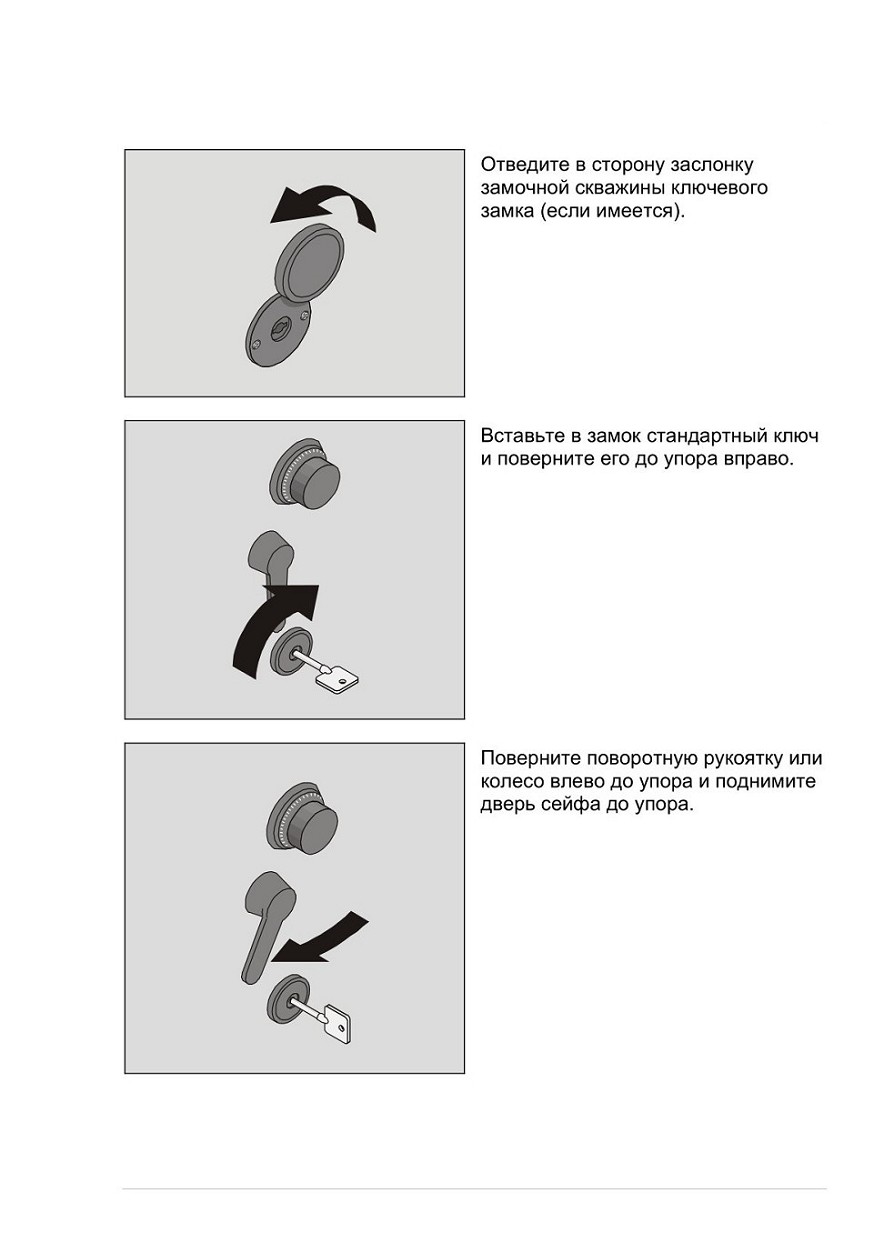

Открывание двери сейфа (с заводской настройкой)

Только для банкоматов с передней загрузкой: перед открыванием двери сейфа необходимо проследить за тем, чтобы панель оператора или буквенно-цифровая клавиатура была откинута вниз.

• Только для банкоматов с передней загрузкой: закройте переднюю дверь (см. раздел «Открывание/закрывание переднюю дверь»),

• Запустите специальную прикладную программу.

• Вызовите функцию для выполнения требуемого действия на банкомате CINEO С2060 / ProCash 8000.

При подключении сейфа к устройству сигнализации функции открывания сейфа или сброса комбинации могут быть заблокированы. В этом случае необходимо сначала отключить готовность сигнализации о взломе.

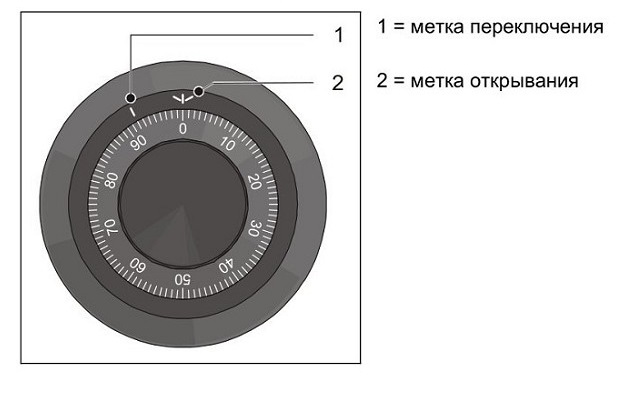

Маркировка на комбинационном замке

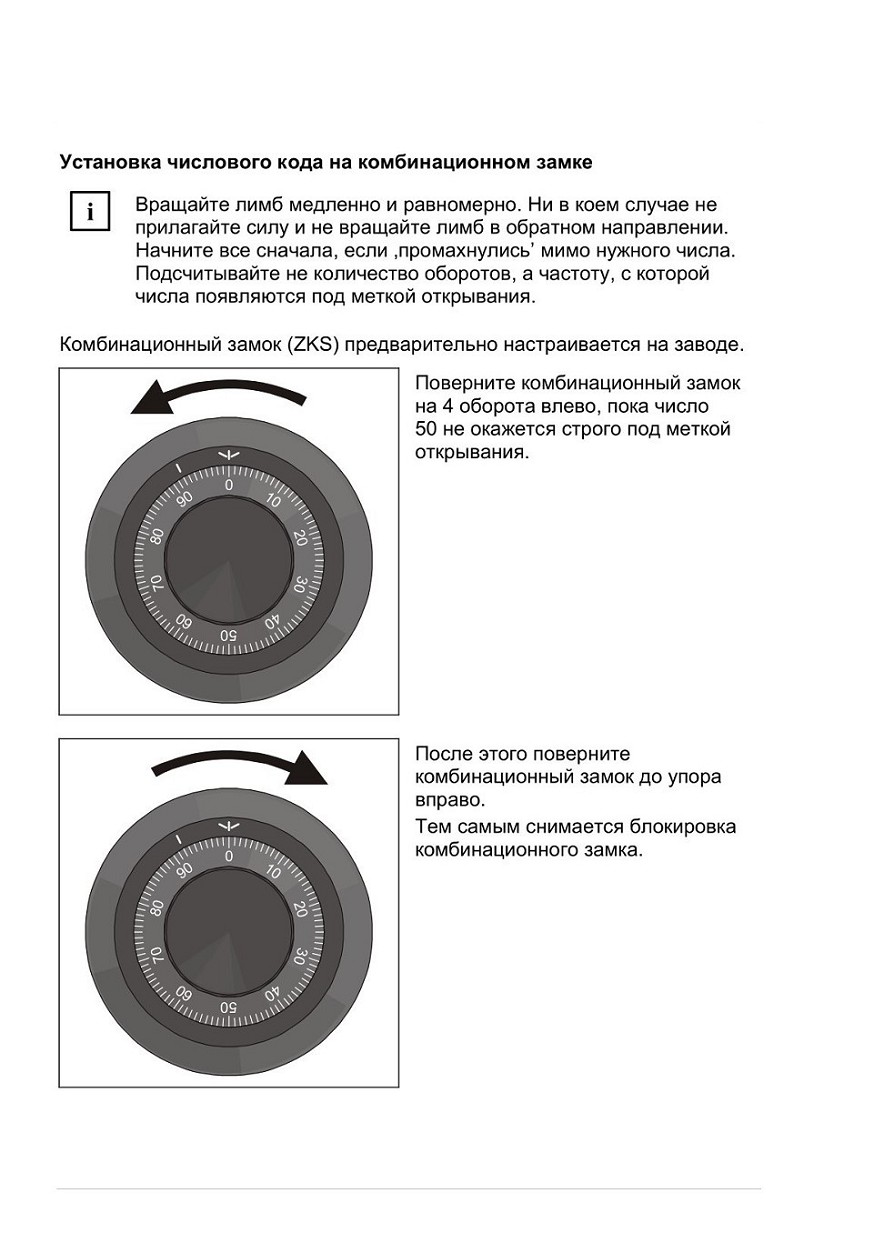

Установка числового кода на комбинационном замке

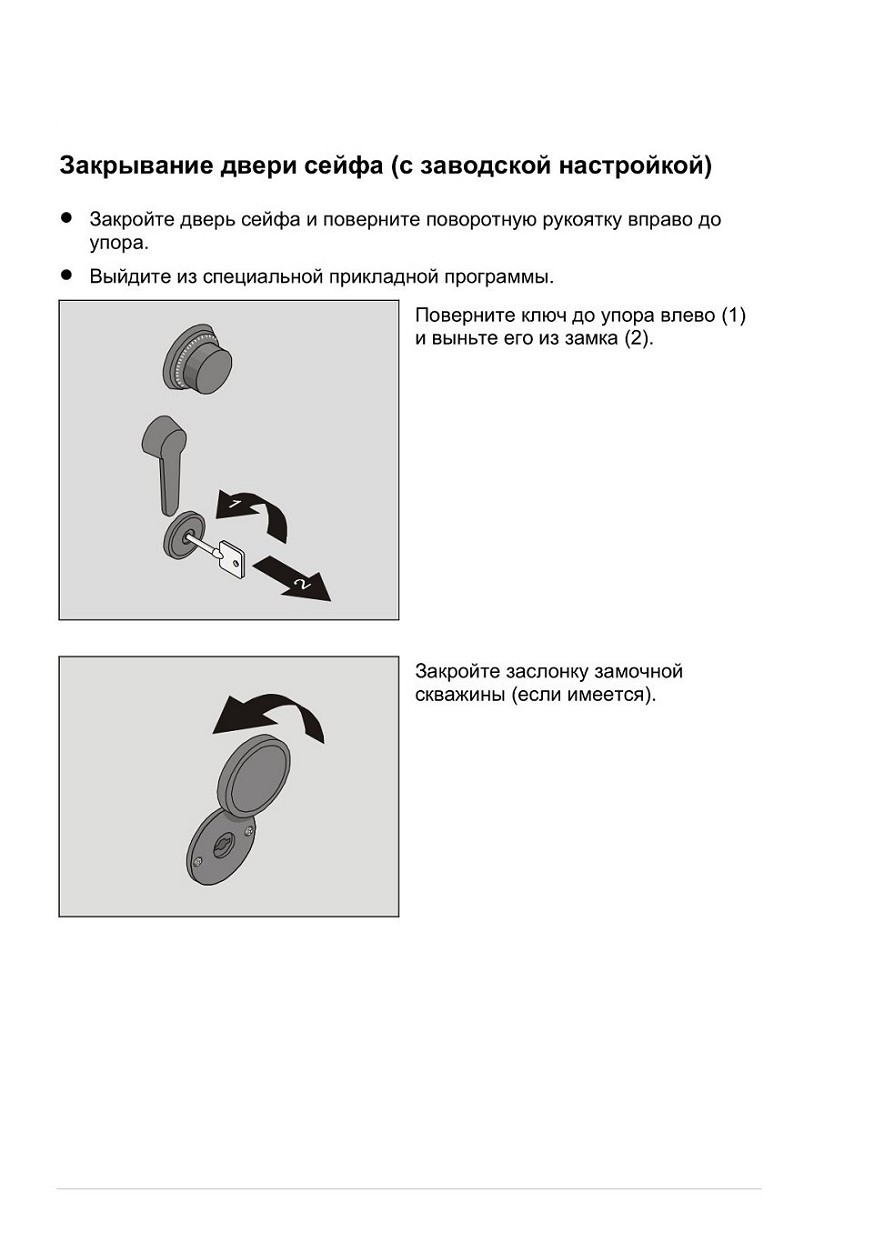

Закрывание двери сейфа (с заводской настройкой)

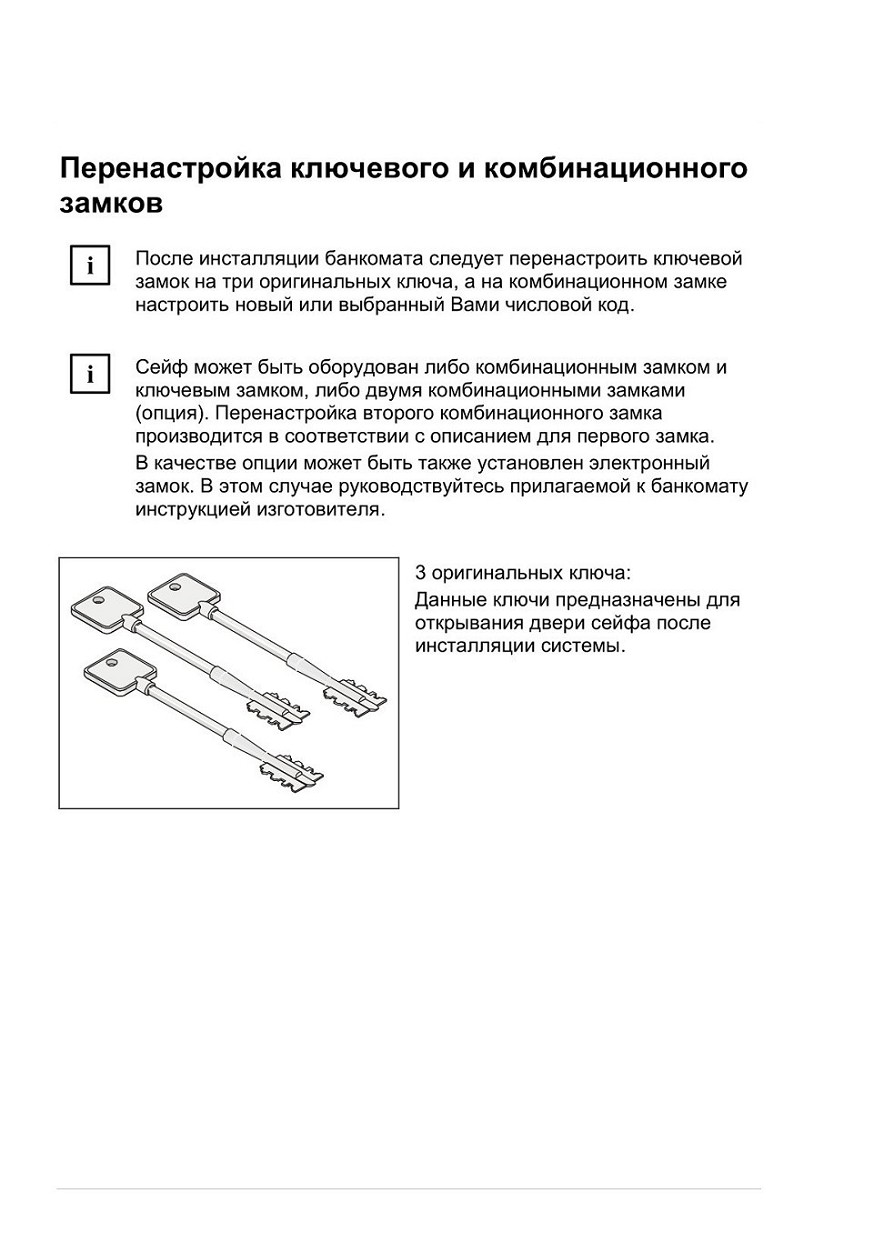

Перенастройка ключевого и комбинационного замков

Перенастройка ключевого замка

- Перед перенастройкой замка внимательно прочтите данный раздел.

- Перенастройка замка должна производиться при открытой двери сейфа. Для открывания двери сейфа в зависимости от статуса инсталляции должны выполняться действия, описанные в соответствующих разделах («Открывание/закрывание двери сейфа (с заводской настройкой)» или «Открывание/закрывание двери сейфа (после перенастройки замка)»).

- Ни в коем случае не используйте силу, не давите ни на замок, ни на ключ.

- Всегда храните ключи в надежном месте.

- Если ключ был утерян или в течение определенного времени его не могли найти, немедленно перенастройте замок, причем в каждом случае на новый ключ, даже если оригинальные ключи (старые ключи) были найдены.

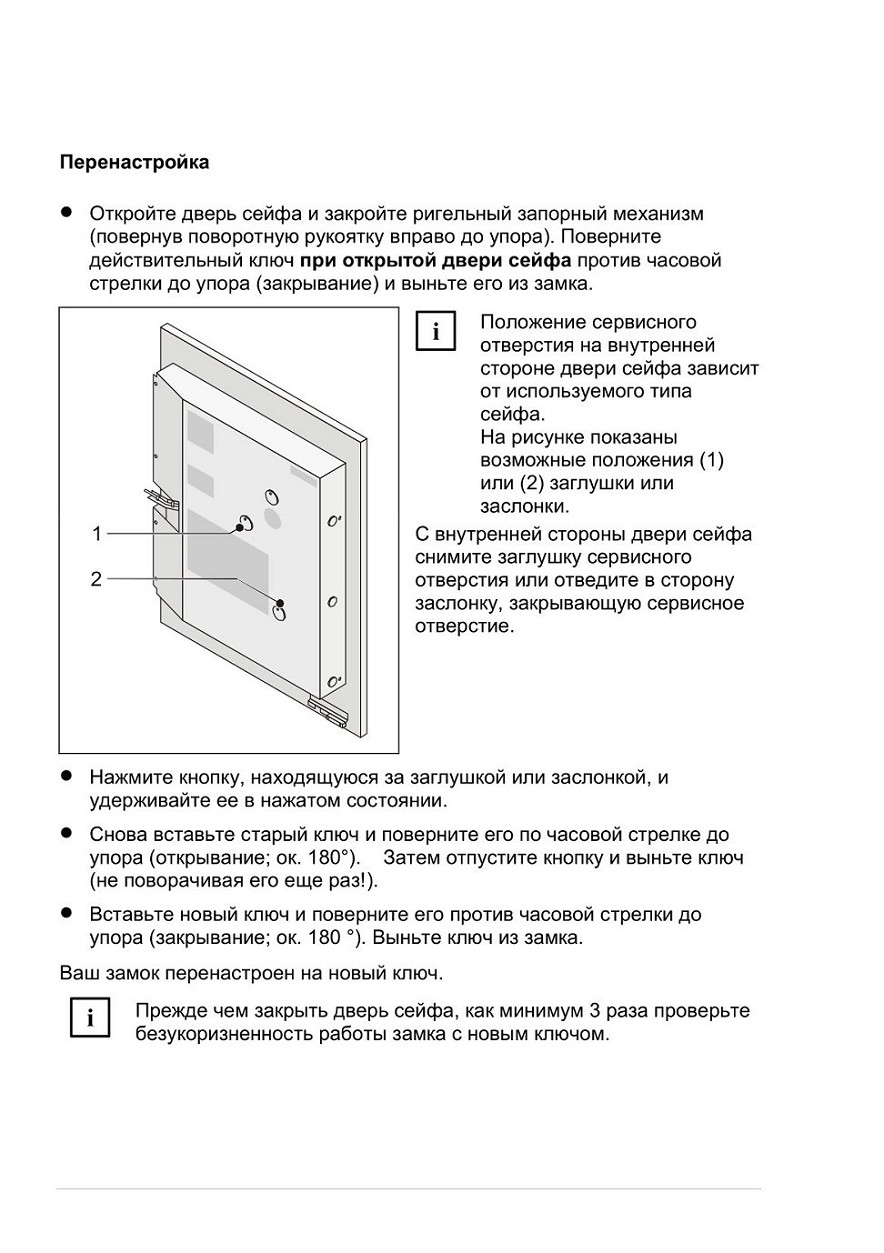

Перенастройка

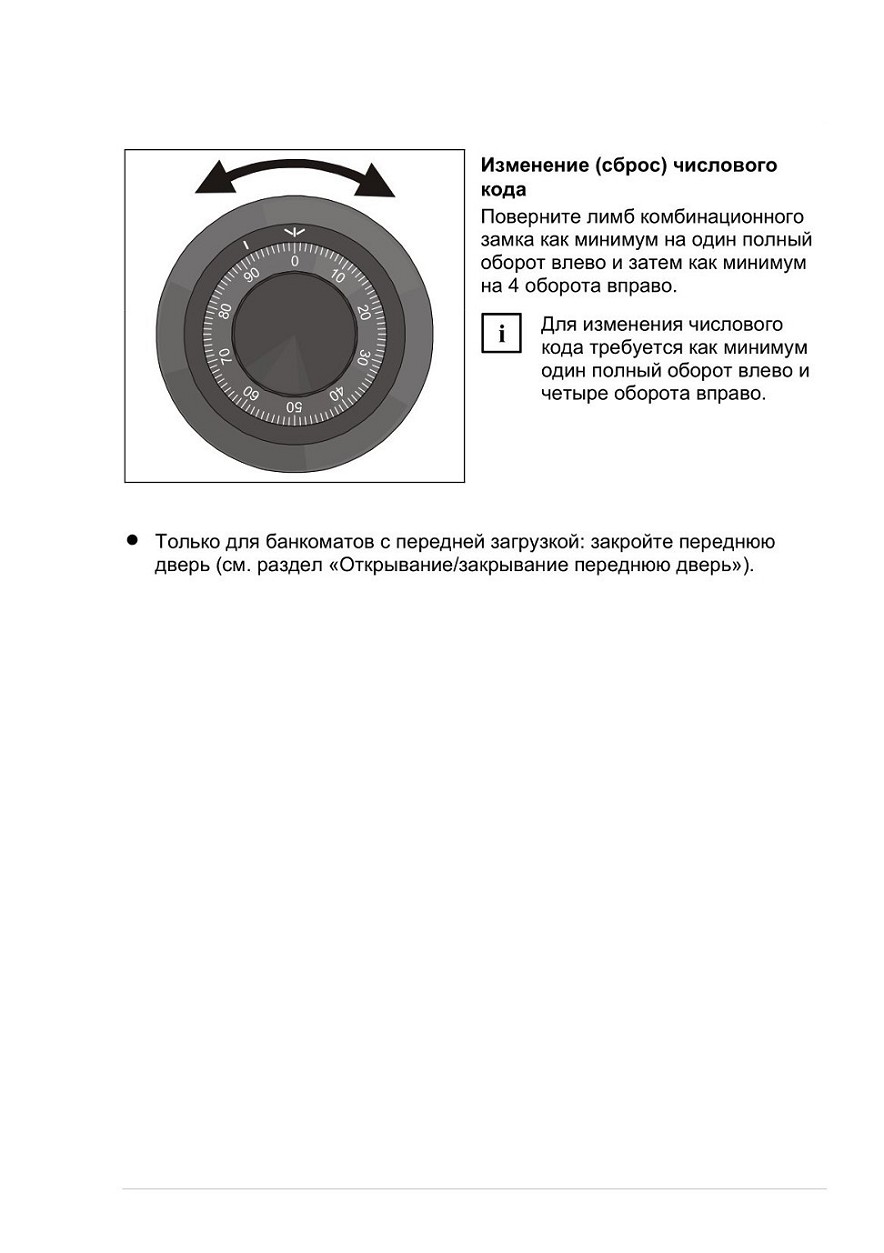

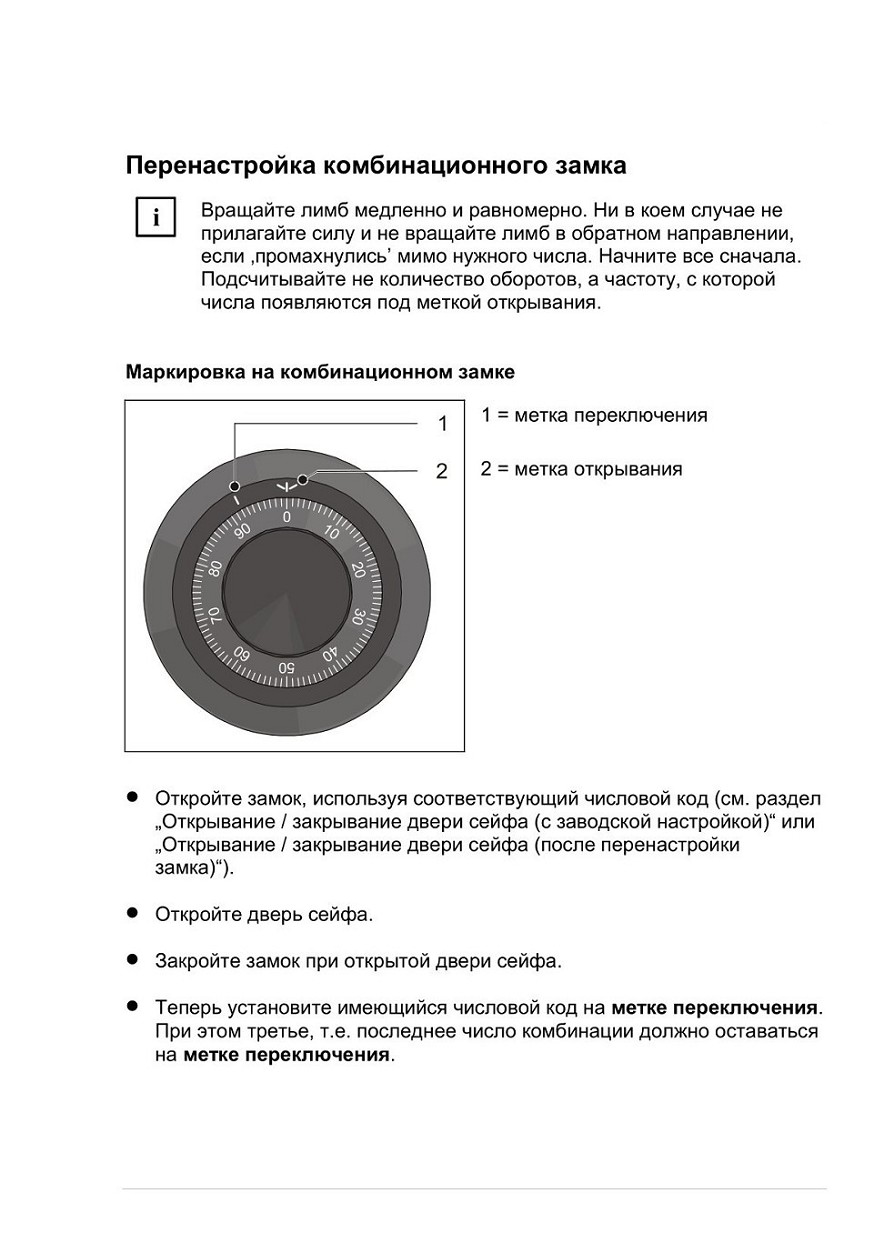

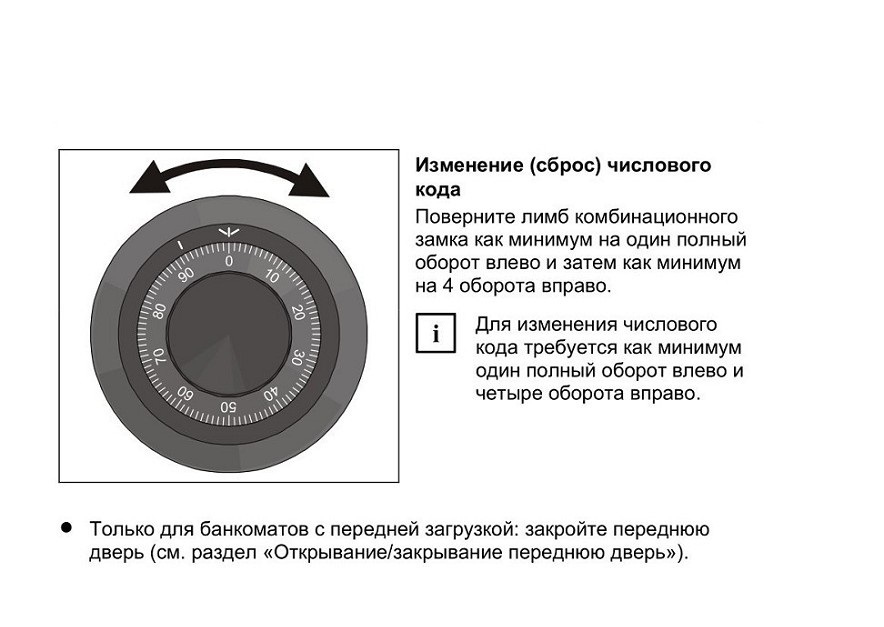

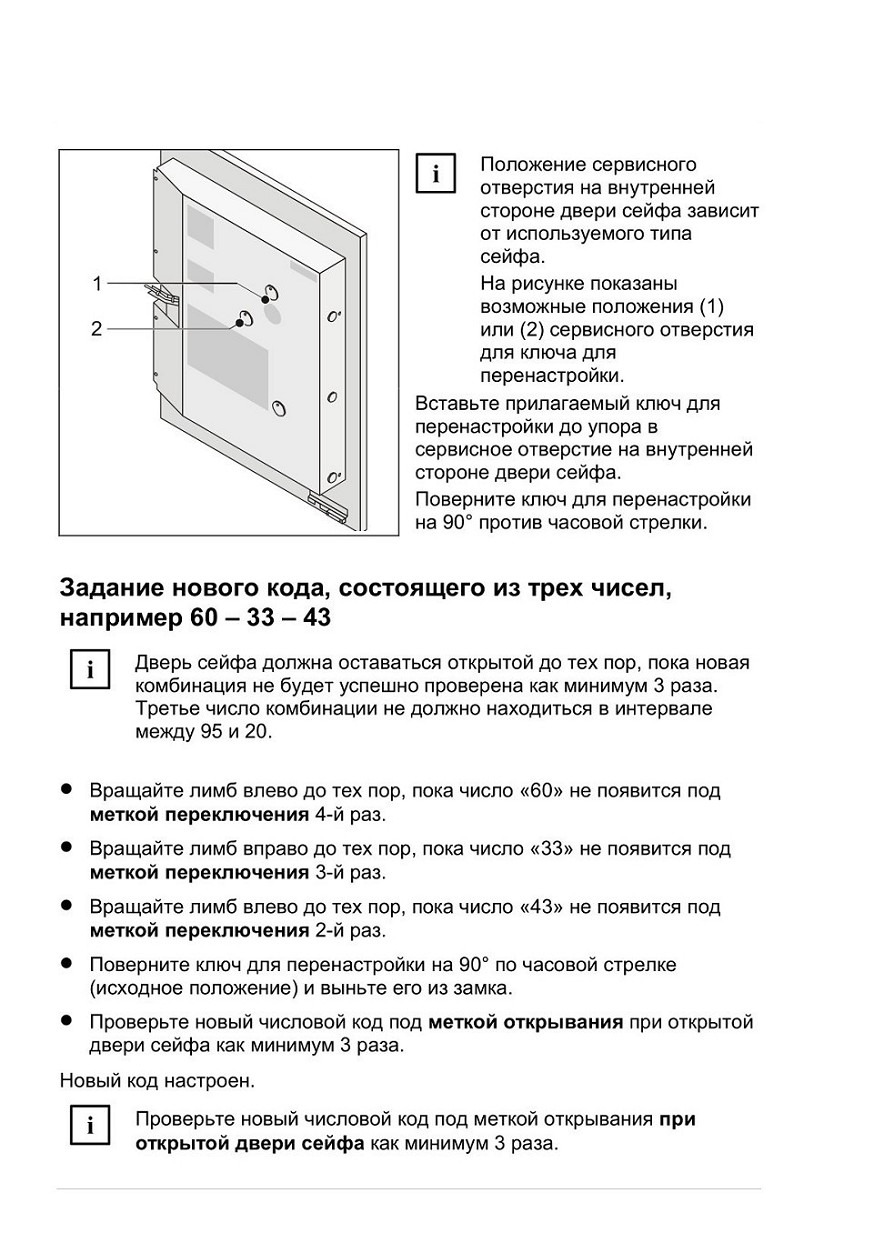

Перенастройка комбинационного замка

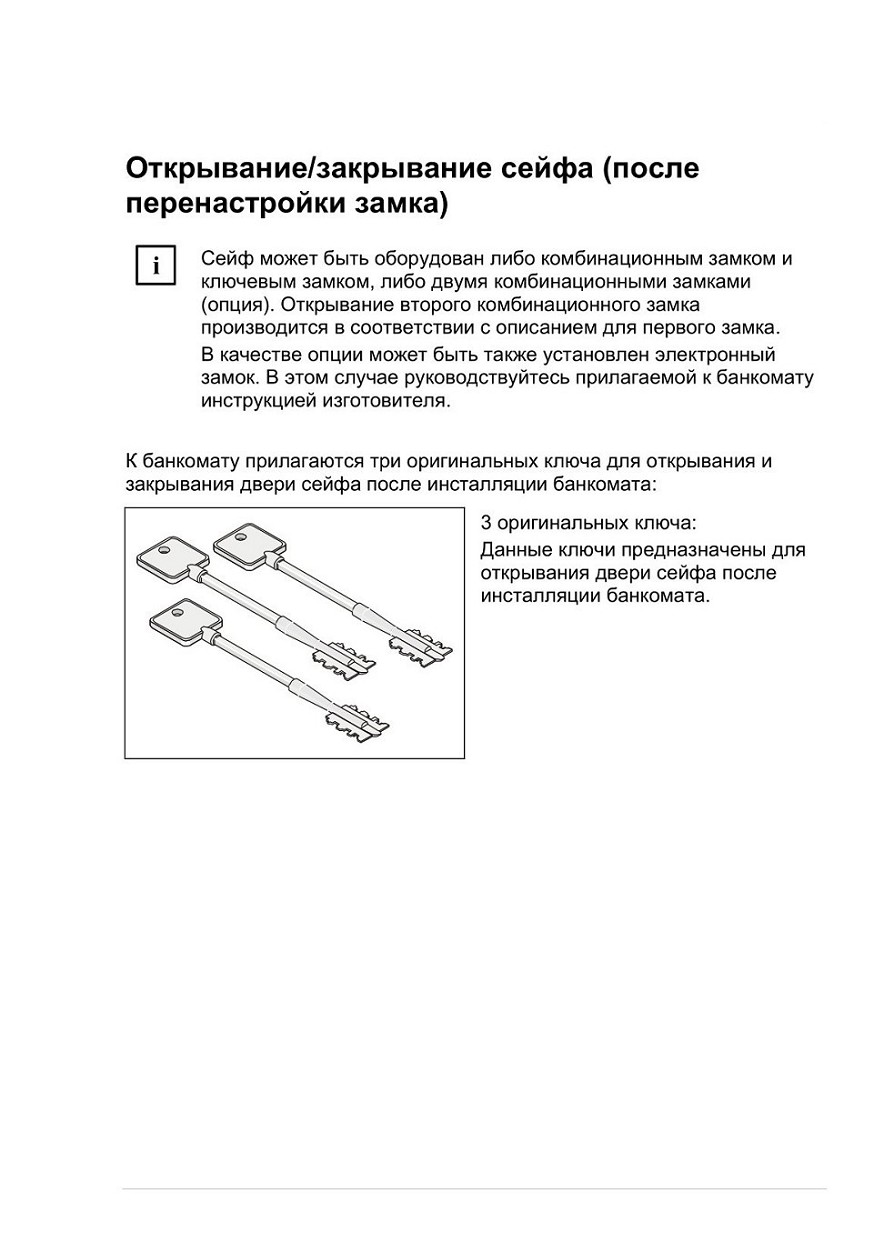

Открывание/закрывание сейфа (после перенастройки замка)

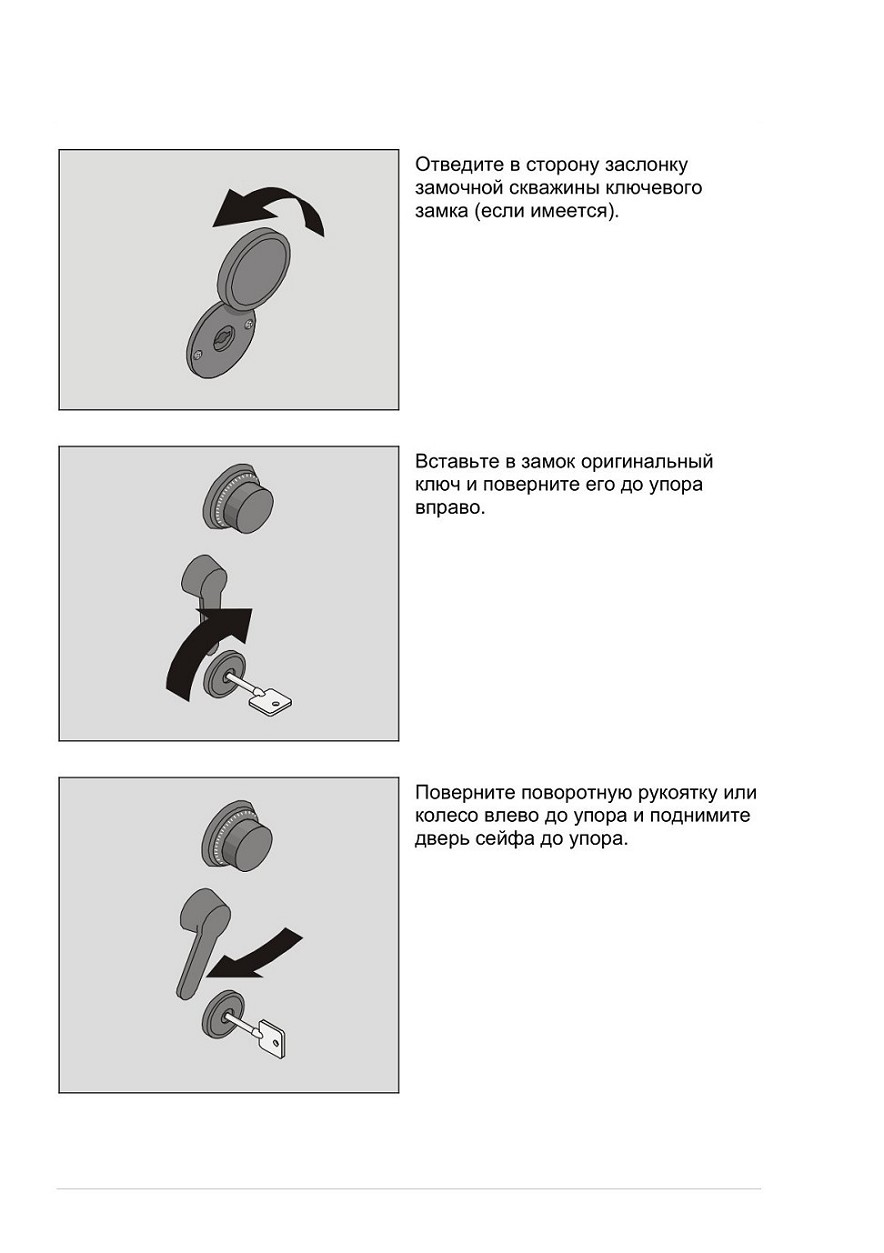

Открывание сейфа (после перенастройки замка)
Только для банкоматов с передней загрузкой: перед открыванием двери сейфа необходимо проследить за тем, чтобы панель оператора или буквенно-цифровая клавиатура была откинута вниз.
• Только для банкоматов с передней загрузкой: закройте переднюю дверь (см. раздел «Открывание/закрывание переднюю дверь»).

• Запустите специальную прикладную программу.

• Вызовите функцию для выполнения требуемого действия на банкомате CINEO С2060 / ProCash 8000.
При подключении сейфа к устройству сигнализации функции открывания сейфа или сброса комбинации могут быть заблокированы. В этом случае необходимо сначала отключить готовность сигнализации о взломе.

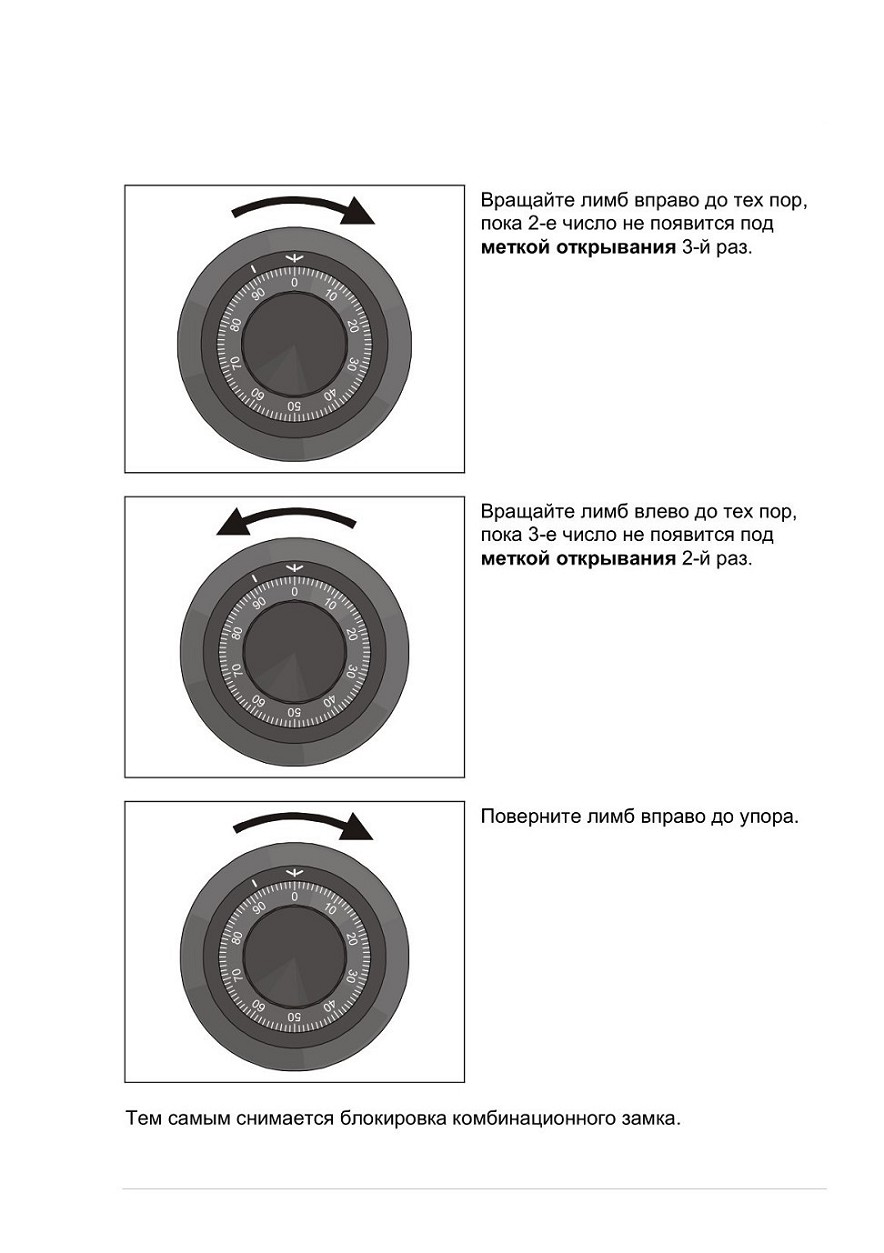

Открывание комбинационного замка с кодом, состоящим из трех чисел
Вращайте лимб медленно и равномерно. Ни в коем случае не прилагайте силу и не вращайте лимб в обратном направлении, если .промахнулись’ мимо нужного числа. Начните все сначала. Подсчитывайте не количество оборотов, а частоту, с которой числа появляются под меткой открывания.
Вращайте лимб влево до тех пор, пока 1-е число не появится под меткой открывания 4-й раз.

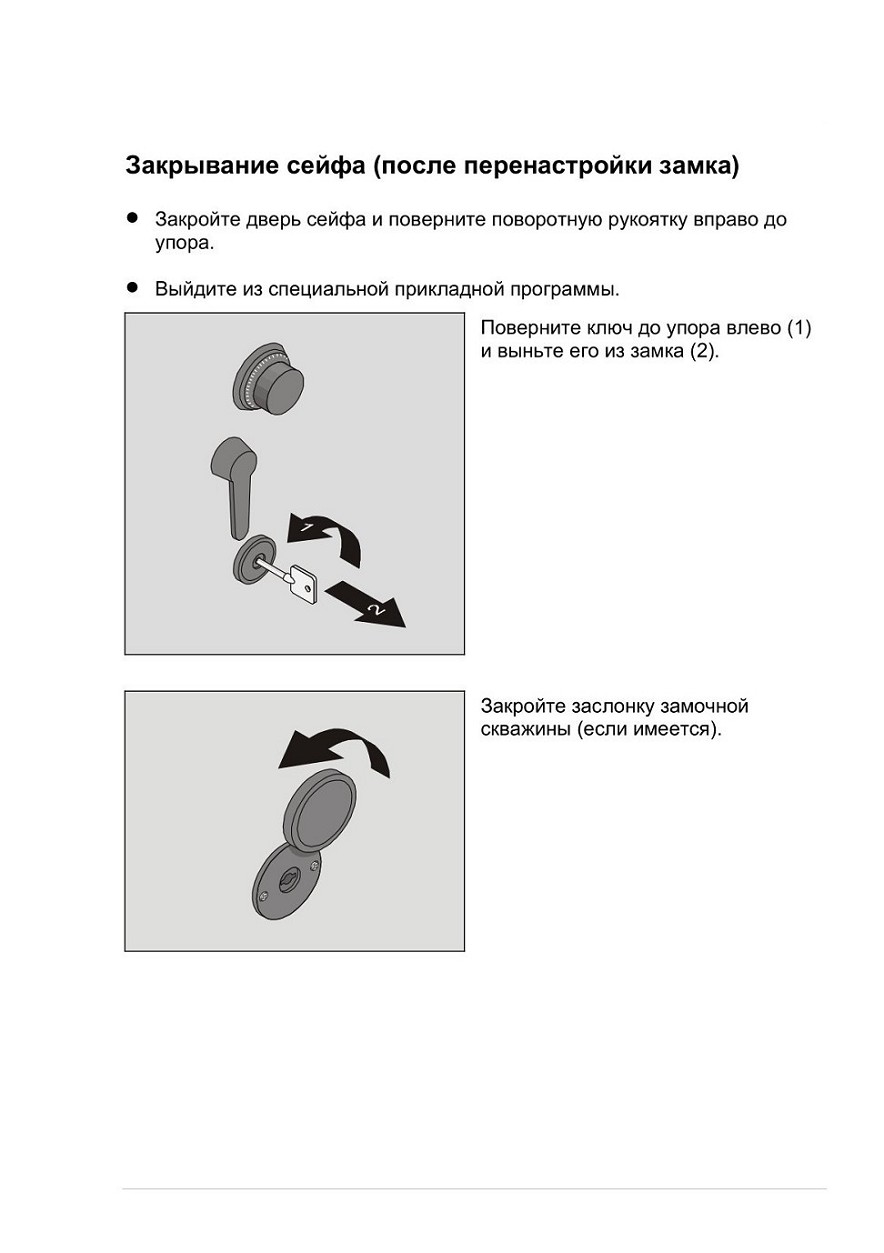

Закрывание сейфа (после перенастройки замка)

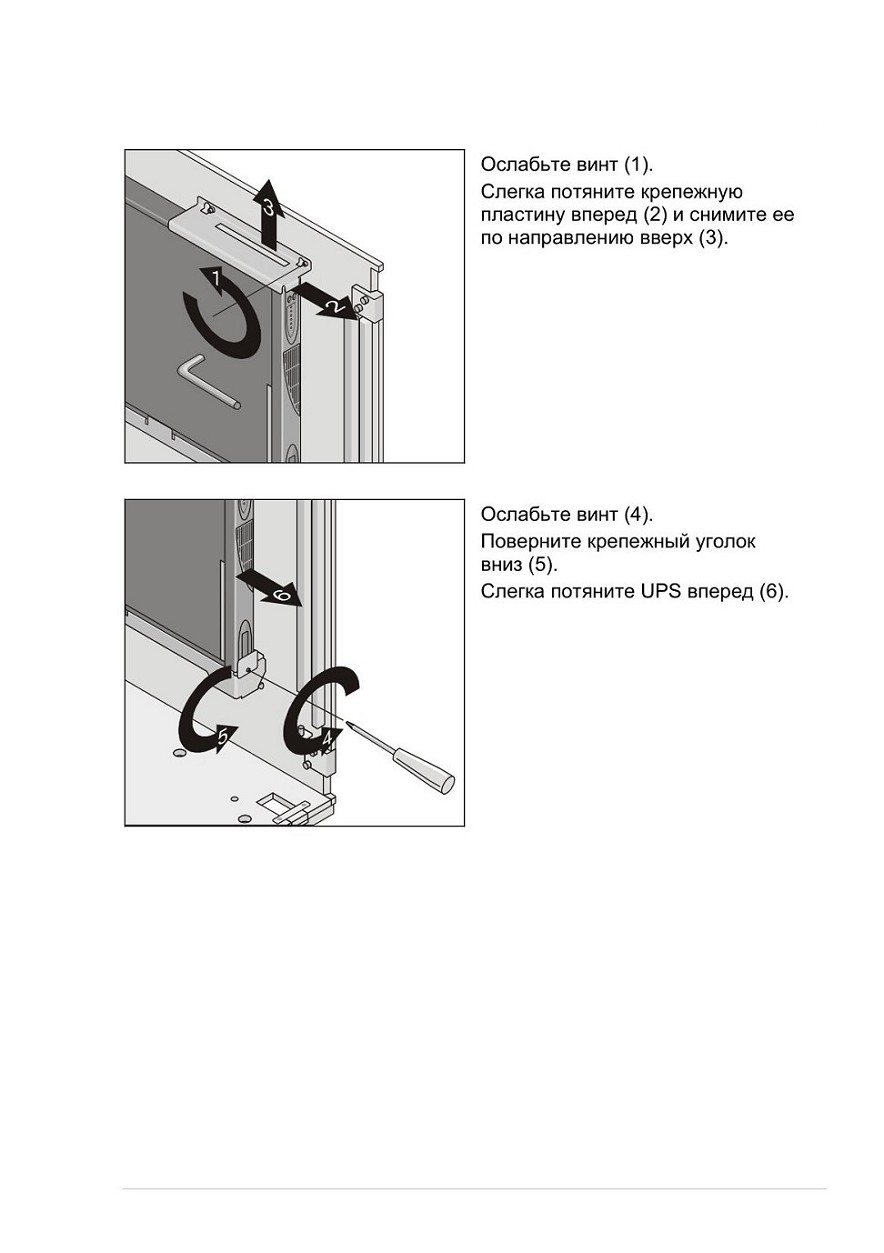

Доступ к UPS PW 5115 RM

Далее описан доступ к источнику бесперебойного питания (UPS) на примере банкомата с передней загрузкой. Доступ к UPS в банкоматах с задней загрузкой осуществляется аналогичным способом.

• Откройте дверь сейфа (см. главу «Управление банкоматом» в Руководстве оператора).

Сканирование штрихкодов

Вставьте документ под считыватель (1) штрихкодом вверх по центру штрихкода. При этом следите за тем, чтобы штрихкод был выровнен в соответствии с наклеенным на столе изображением.

Если штрихкод расположен слишком далеко от края документа (при необходимости см. главу «Считыватель штрихкода BR 02», раздел «Допустимый участок сканирования»)и его считывание невозможно, сделайте следующее: подогните документ около штрихкода (как показано на рисунке) и повторите процедуру.

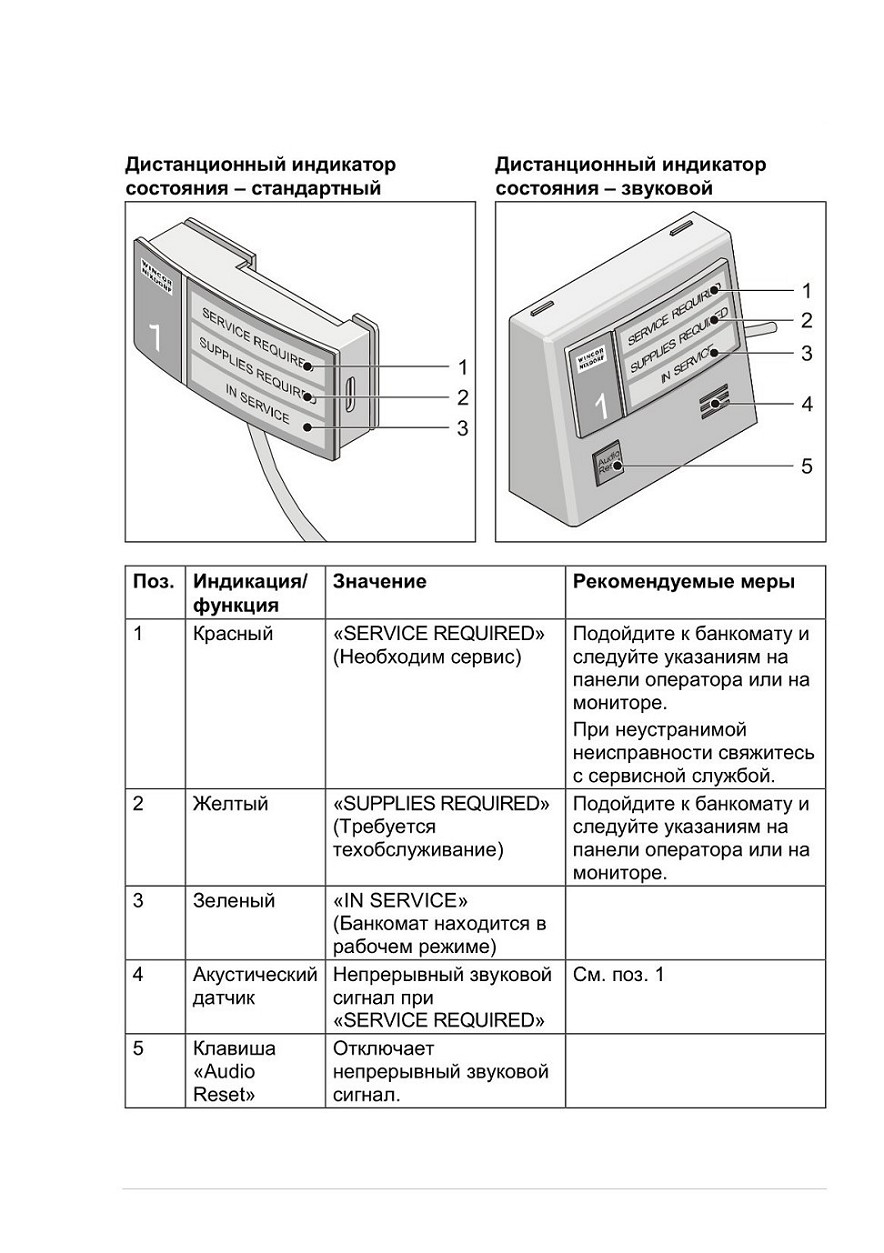

Дистанционный индикатор состояния

Банкомат может быть оснащен дистанционным индикатором состояния (RSI = Remote Status Indicator). Данный индикатор можно устанавливать в пространственном отношении отдельно от системы. Он информирует оператора о текущем состоянии системы. В отличие от стандартного дистанционного индикатора состояния звуковой дистанционный индикатор оснащен также устройством звуковой сигнализации. В случае красного светового сигнала (1) раздается дополнительно непрерывный звуковой сигнал. Он может быть отключен клавишей .Audio Reset’ (Отмена звукового сигнала). Световой сигнал подается и после отключения звукового сигнала.

Смена логотипа в устройстве управления
Размеры логотипа
