WINCOR Банкомат CINEO C2060 ProCash 8000. Руководство оператора (2013 год) - часть 5

Смена логотипа

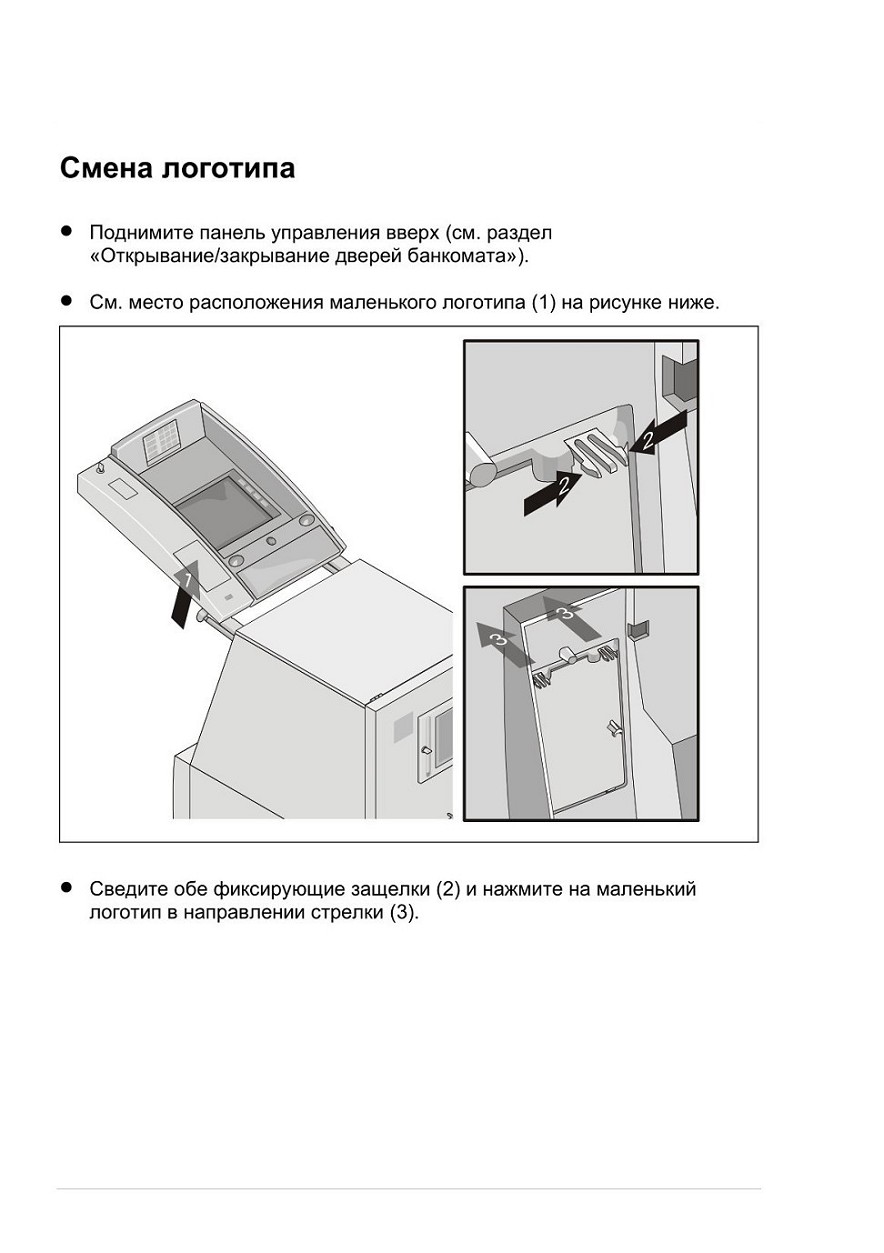

Смена маленького логотипа в устройстве управления
Размеры логотипа

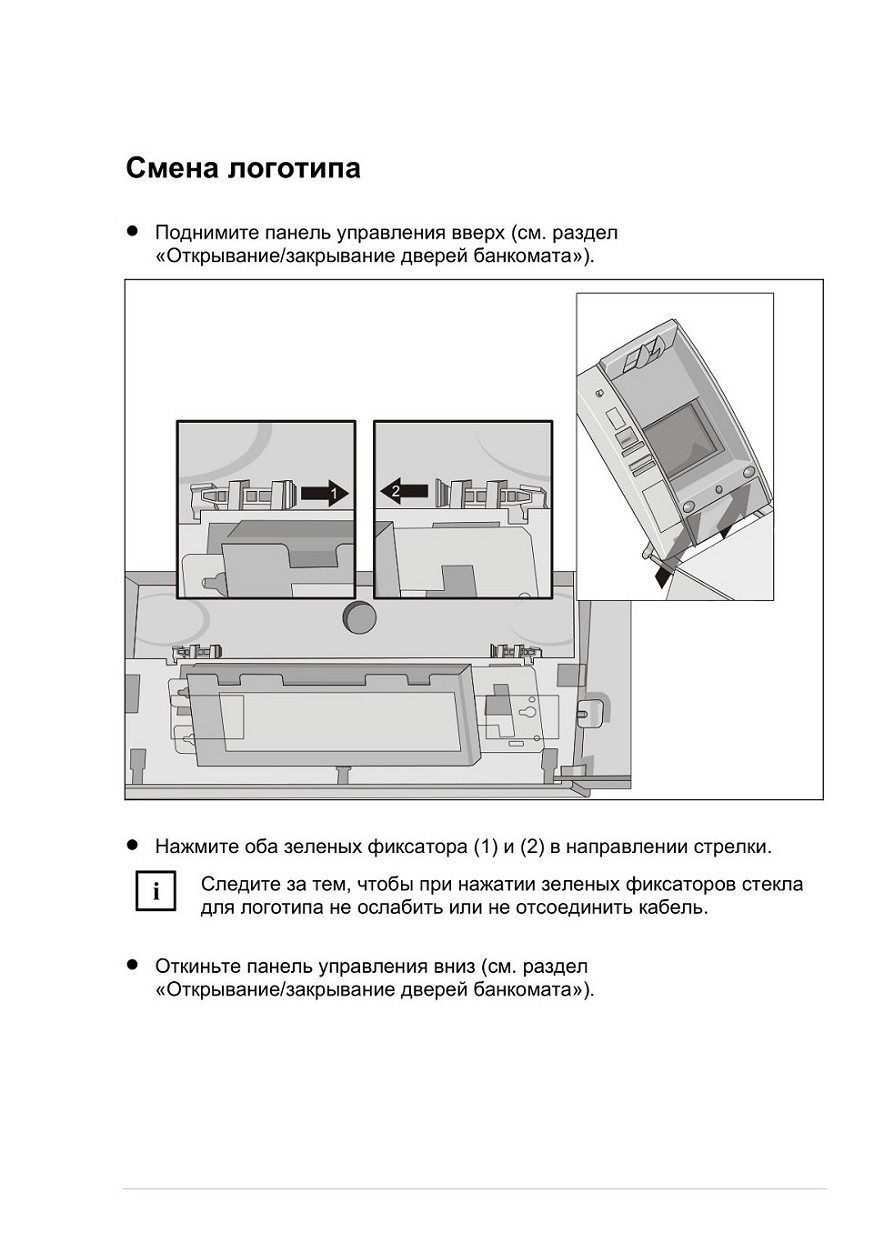

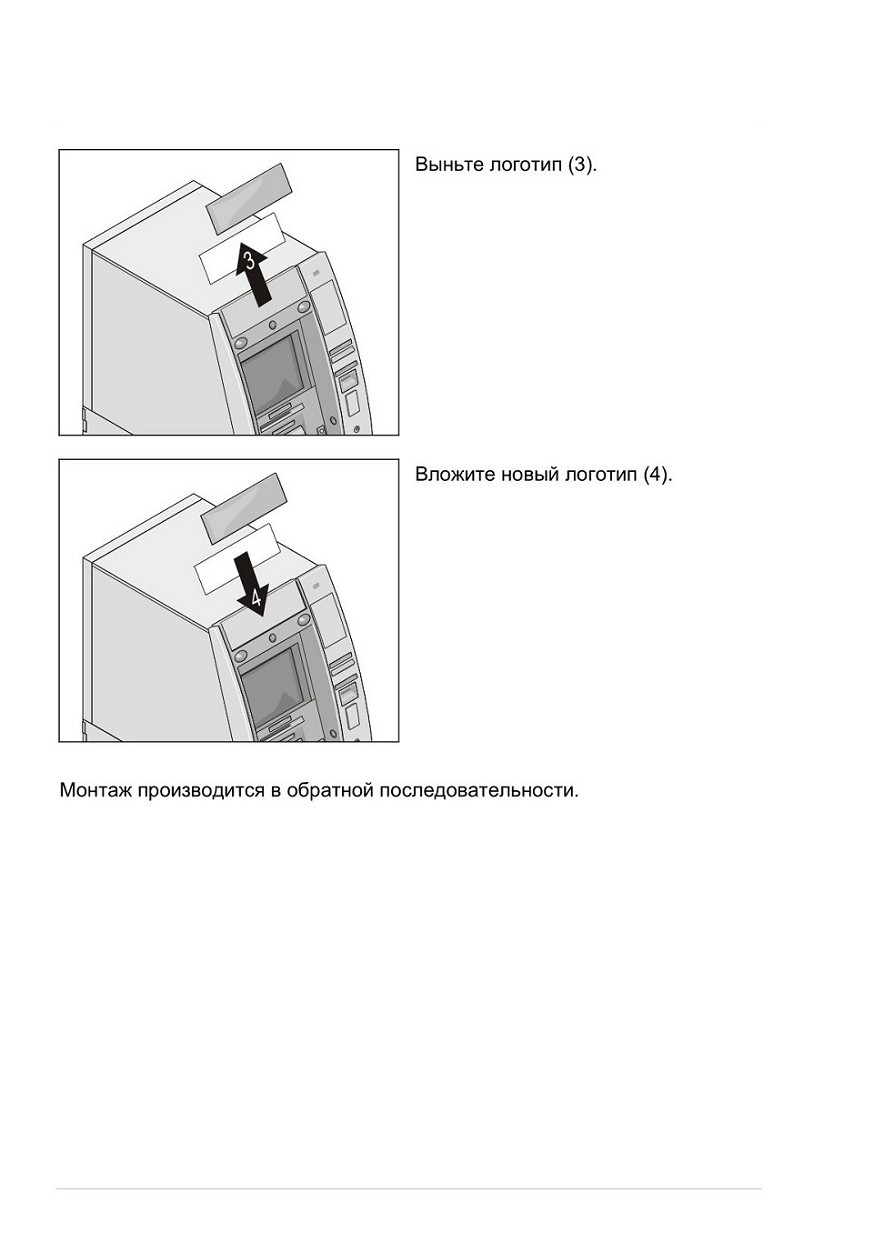

Смена логотипа

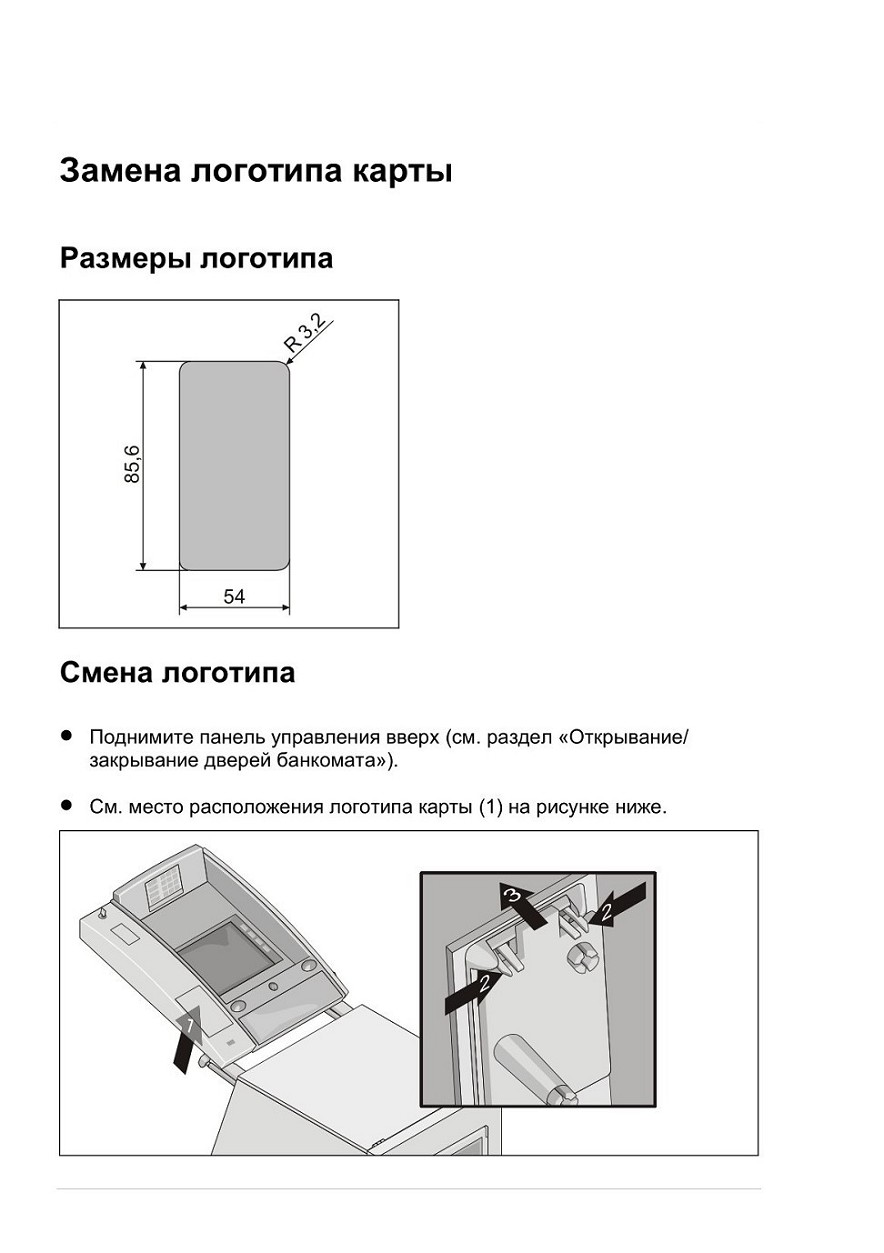

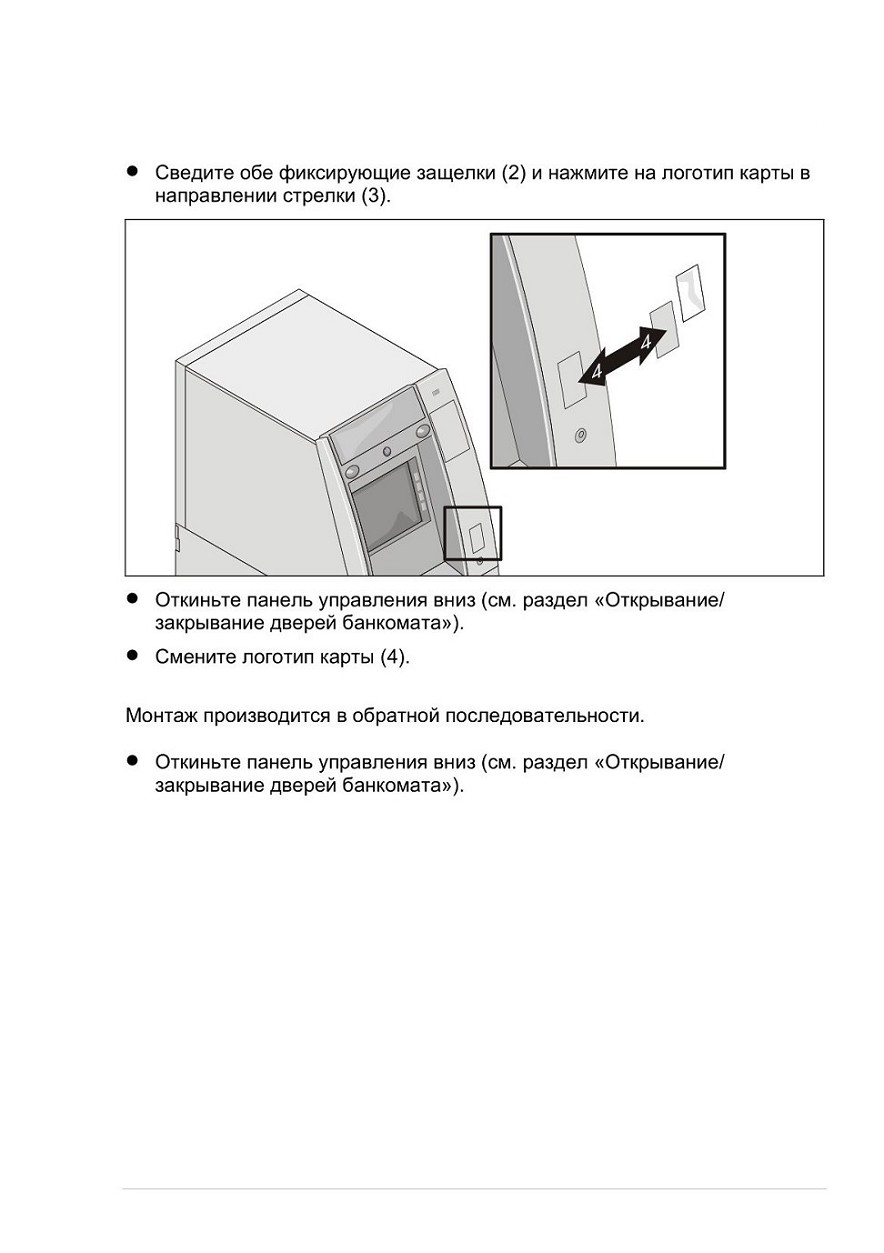

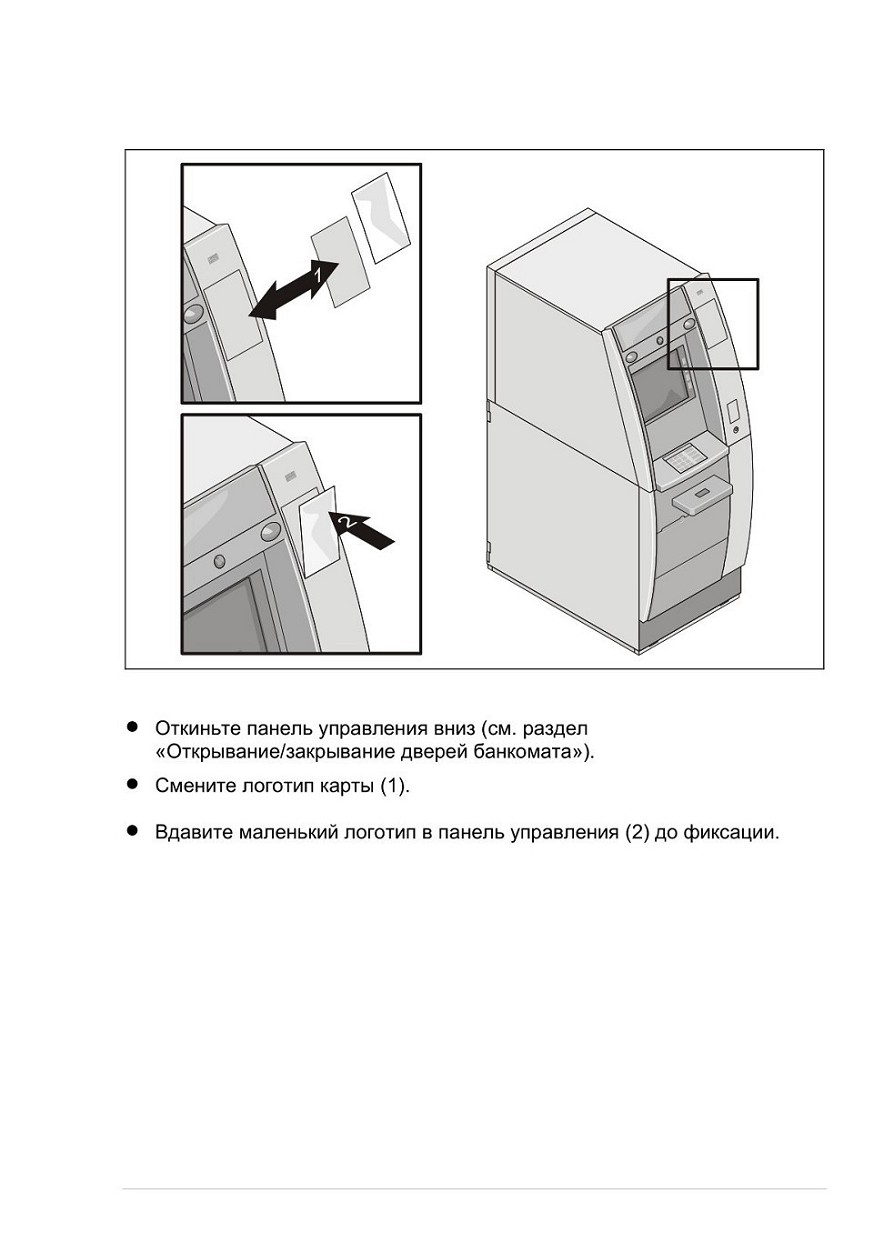

Замена логотипа карты

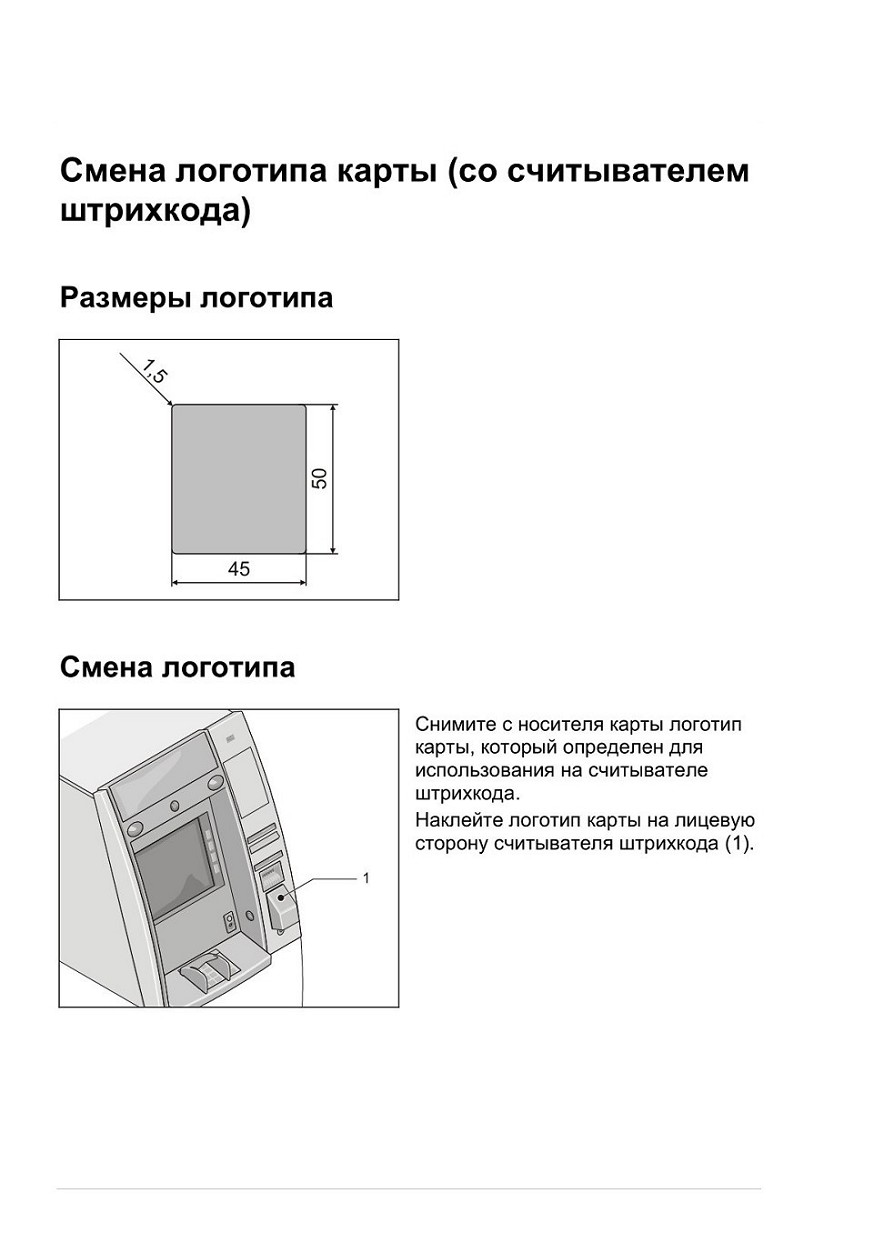

Смена логотипа карты (со считывателем штрихкода)

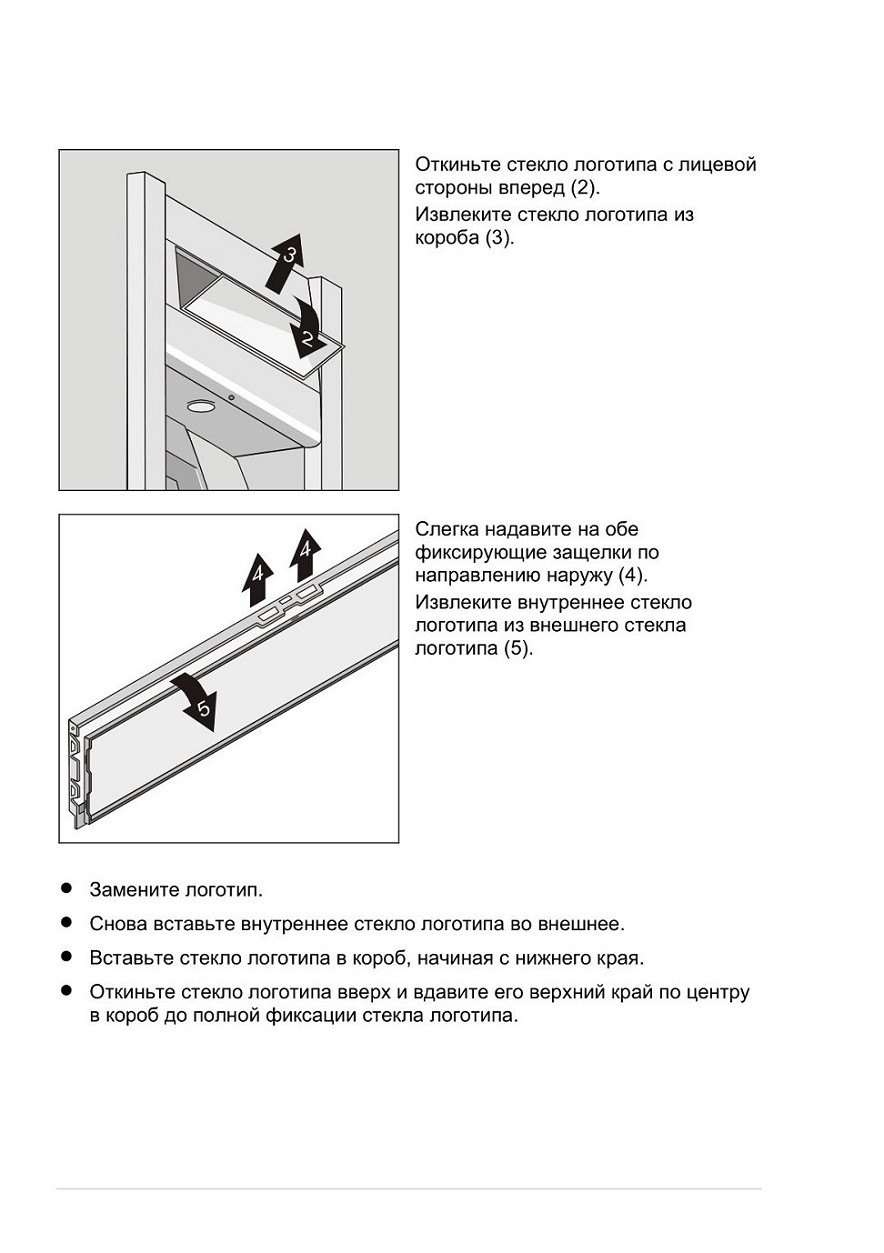

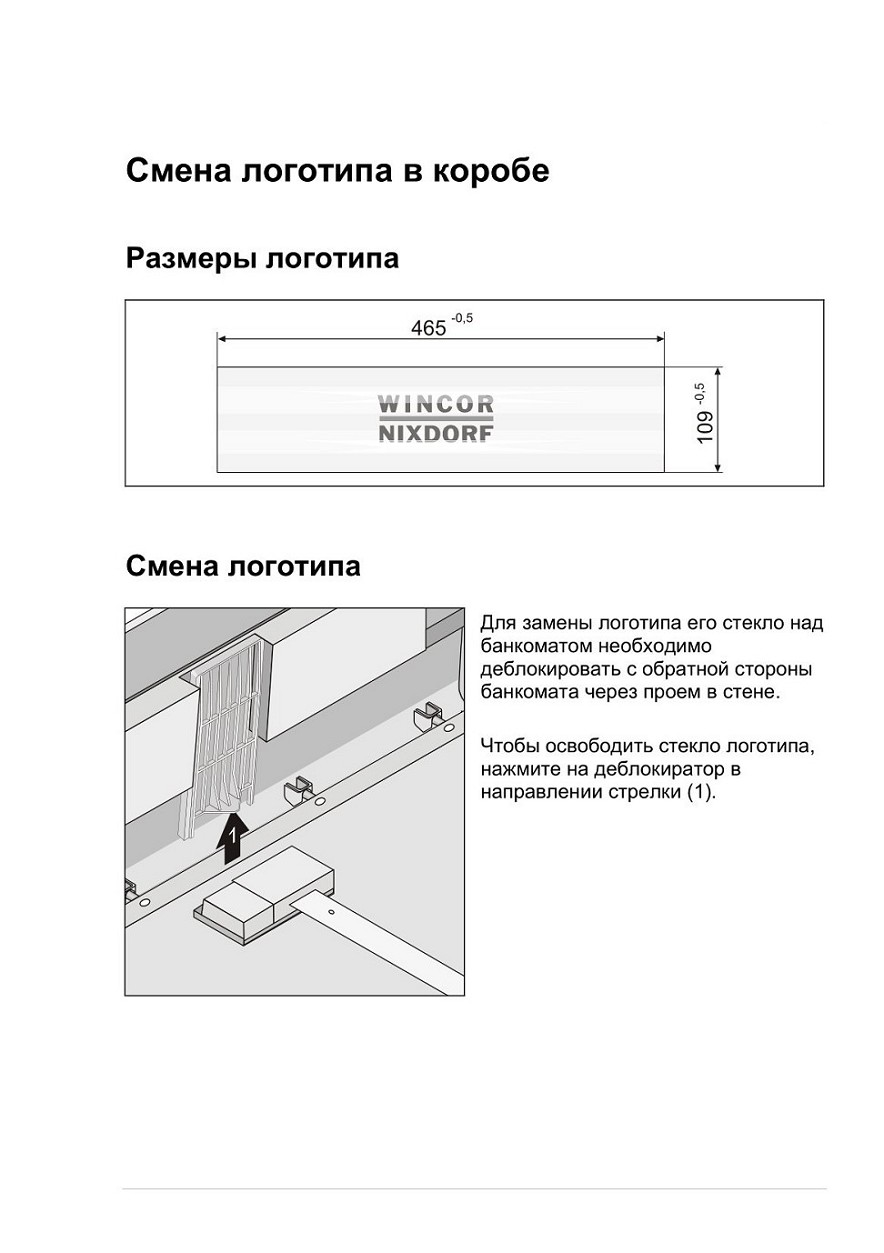

Смена логотипа в коробе

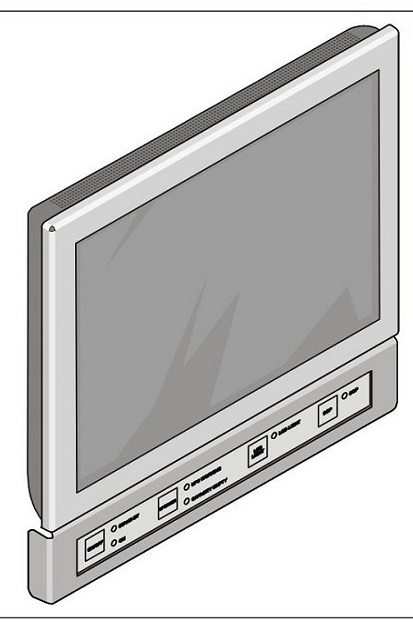

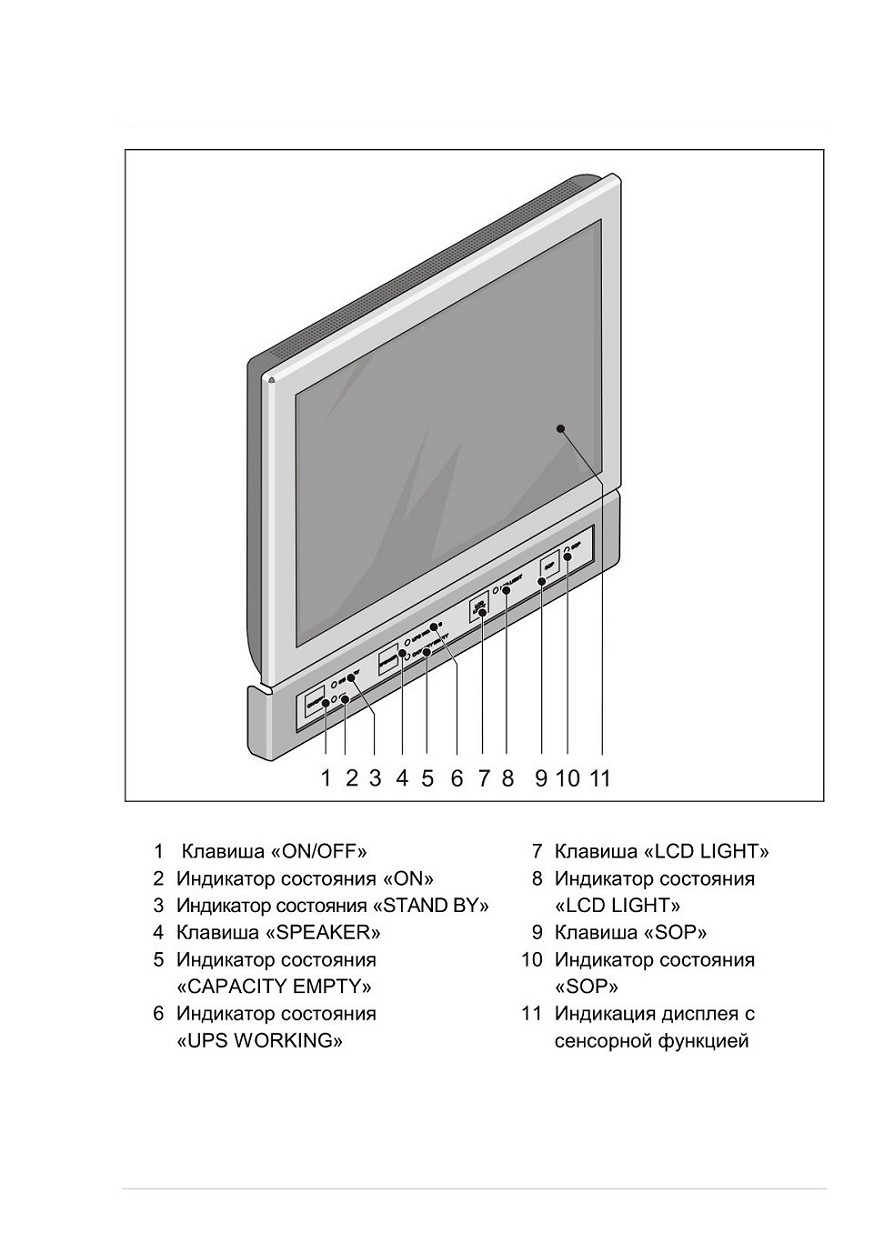

Внешнее устройство управления
С помощью внешнего устройства управления можно, например, включить и выключить банкомат CINEO С2060 / ProCash 8000, перевести банкомат CINEO С2060 / ProCash 8000 в режим эксплуатации, а также определить состояние банкомата CINEO С2060 / ProCash 8000 по светодиодной индикации. Далее описываются функции клавиш и светодиодные индикаторы.

Точное расположение внешнего устройства управления приведено в главе «Описание банкоматов».

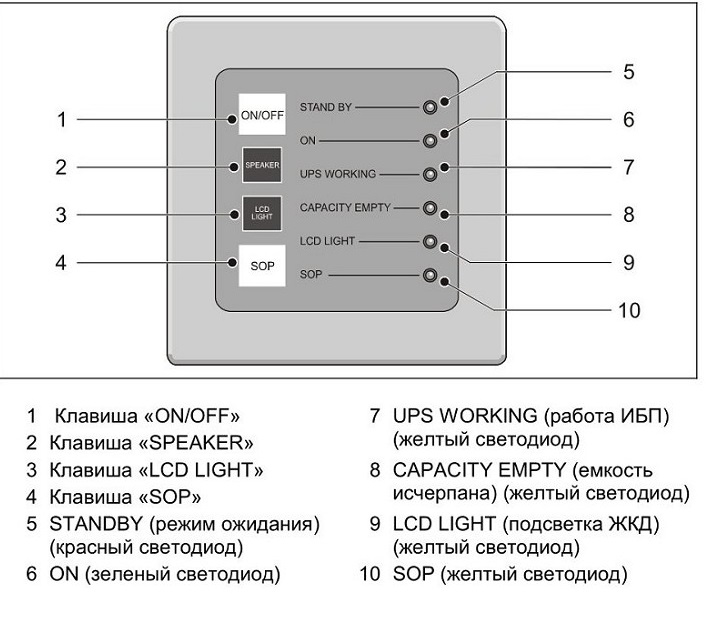

Описание клавиш и индикаторов

Клавиша «ON/OFF»

Если горит красный светодиод «STAND BY», банкомат CINEO С2060 / ProCash 8000 можно включить нажатием клавиши ON/OFF (ВКЛ./ВЫКЛ.). После активации клавиши в качестве подтверждения мигает зеленый светодиод «ON» (ВКЛ.). Примерно через 10 с банкомат CINEO С2060 / ProCash 8000 включается, и светодиод «ON» («ВКЛ.») начинает продолжительно гореть.

При нажатии клавиши «ON/OFF» в режиме эксплуатации банкомат переходит в режим ожидания, и в качестве подтверждения переключения мигает зеленый светодиод. Когда банкомат CINEO С2060 / ProCash 8000 находится в режиме ожидания, продолжительно горит красный светодиод «STAND BY».

Клавиша «SPEAKER»

С помощью данной кнопки громкость системного громкоговорителя можно настроить по восьми уровням. При каждом нажатии кнопки громкость повышается на один уровень. Если достигнуто максимальное значение, то очередное нажатие клавиши приводит к переходу на минимальное значение.

Последняя настройка сохраняется автоматически.

Клавиша «LCD LIGHT»

Данной клавишей можно включить или выключить подсветку ЖКД при запуске (начальной загрузке). Включенная функция обозначается желтым светодиодом «LCD LIGHT» и обеспечивает постоянное включение подсветки.

Клавиша «SOP»

С помощью данной клавиши можно вызвать режим обслуживания и эксплуатации прикладной программы. В зависимости от настройки прикладной программы функция «SOP» может активироваться в режиме клавиши или переключателя.

- Функция клавиши:

При нажатии в режиме клавиши кратковременно загорается желтый СИД «SOP» для подтверждения.

- Функция переключателя:

В режиме переключателя светодиод отображает состояния переключателя. Если включена функция «SOP», горит желтый светодиод «SOP».

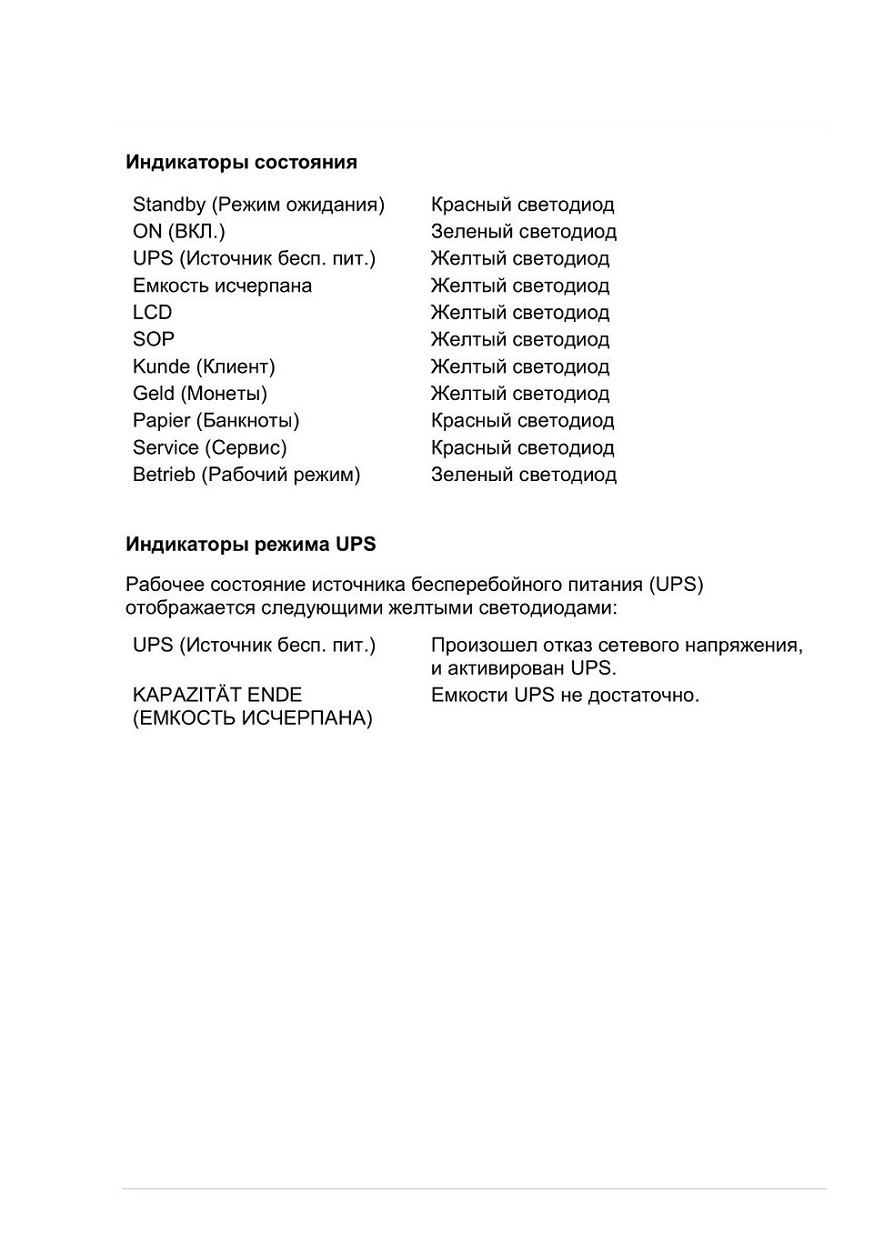

Индикаторы состояния
«STAND BY» красный светодиод

«ON» зеленый светодиод

«UPS WORKING» желтый светодиод

«CAPACITY EMPTY» желтый светодиод «LCD LIGHT» желтый светодиод

«SOP» желтый светодиод

Индикаторы режима UPS

Рабочее состояние источника бесперебойного питания (UPS) отображается следующими желтыми светодиодами:

«UPS WORKING» Произошел отказ сетевого напряжения, и активирован ИБП.

«CAPACITY EMPTY» Емкости ИБП не достаточно.

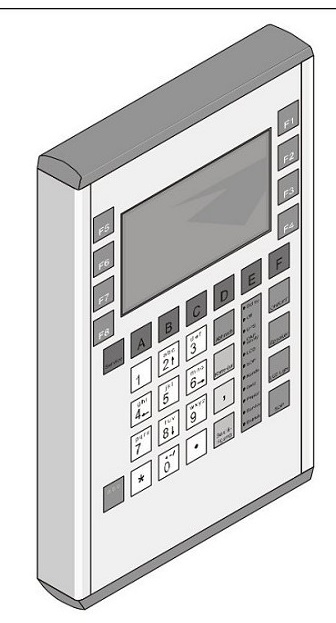

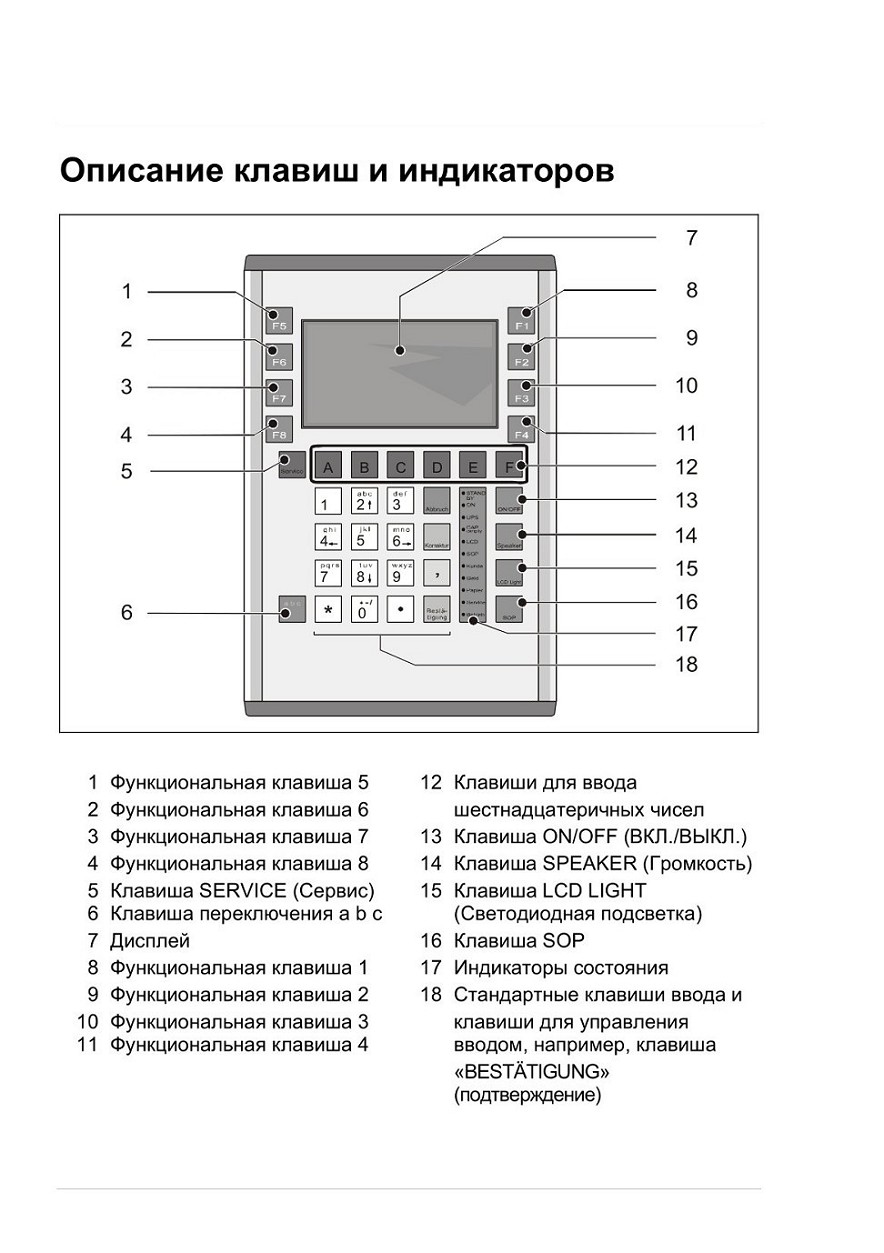

Панель оператора 04
С панели оператора можно выполнять различные функции, например, включать/выключать банкомат CINEO С2060 / ProCash 8000, вызывать режим эксплуатации или определять статус банкомата CINEO С2060 / ProCash 8000. Далее описываются клавиши и светодиодные индикаторы. Точное расположение панели оператора указано в главе «Описание банкоматов».

Описание клавиш и индикаторов

Функциональные клавиши F1 - F8

Каждая функциональная клавиша выполняет назначенную ей в приложении функцию.

Клавиша SERVICE (Сервис)

Данная клавиша позволяет переключаться между различными уровнями приложения во время работы приложения.

Клавиша а b с

Данная клавиша переключения для ввода букв и специальных символов работает не во всех приложениях. Перед началом ввода букв и специальных символов необходимо нажать данную клавишу. Режим ввода остается активным до тех пор, пока клавиша не будет нажата повторно.

Клавиши А -F

Данные клавиши служат для ввода шестнадцатеричного кода.

Клавиша ON/OFF (ВКЛ./ВЫКЛ.)

Если горит красный светодиод STANDBY (Режим ожидания), банкомат CINEO С2060 / ProCash 8000 можно включить кнопкой ON/OFF (ВКЛ./ВЫКЛ.). После нажатия кнопки в качестве подтверждения включения мигает зеленый светодиод ON (ВКЛ.). Примерно через 10 с банкомат CINEO С2060 / ProCash 8000 включается, и светодиод ON (ВКЛ.) горит непрерывно.

При нажатии клавиши ON/OFF (ВКЛ./ВЫКЛ.) в рабочем режиме банкомат переходит в режим ожидания, и в качестве подтверждения перехода мигает зеленый светодиод. Если банкомат CINEO С2060 / ProCash 8000 находится в режиме ожидания, красный светодиод STAND BY (Режим ожидания) горит непрерывно.

Клавиша SPEAKER (Громкость)
С помощью данной клавиши громкость системного громкоговорителя можно настроить на восемь уровней. При каждом нажатии кнопки громкость повышается на один уровень. Если достигнуто максимальное значение, то очередное нажатие клавиши приводит к переходу на минимальное значение.

Последняя настройка сохраняется автоматически.

Клавиша LCD LIGHT (Светодиодная подсветка)

Нажатием данной кнопки можно включить и выключить подсветку жидкокристаллического дисплея (LCD). Об активированной функции сигнализирует желтый светодиод LCD LIGHT, при этом подсветка будет включена постоянно.

Клавиша SOP

Нажатием данной клавиши можно вызвать режим сервиса и эксплуатации прикладной программы. В зависимости от настроек прикладной программы функцию SOP можно выполнять в режиме клавиши или переключения.

- Функция клавиши:

при нажатии в режиме клавиши кратковременно загорается желтый светодиод SOP для подтверждения.

- Функция переключателя:

в режиме переключателя светодиод отображает состояние переключателя. Если включена функция SOP, горит желтый светодиод SOP.

Стандартные клавиши ввода

Данные клавиши служат для ввода букв, цифр и специальных символов. Клавиши, расположенные в правом столбце данного блока (например, клавиша BESTATIGUNG (Подтверждение)) служат для управления вводом.

Панель оператора 06

С помощью панели оператора 06 оператор банкомата CINEO С2060 / ProCash 8000 может выполнять различные действия посредством визуальной поддержки в виде графических индикаций на дисплее. С панели оператора можно выполнять различные функции, например, включать/выключать банкомат CINEO С2060 / ProCash 8000 или определять статус банкомата CINEO С2060 / ProCash 8000.

Управление осуществляется с помощью клавиш, светодиодных индикаций и дисплея с интегрированной сенсорной функцией. Далее описываются клавиши и светодиодные индикаторы. Точное расположение панели оператора дано в главе «Описание банкоматов».

Описание клавиш и индикаторов

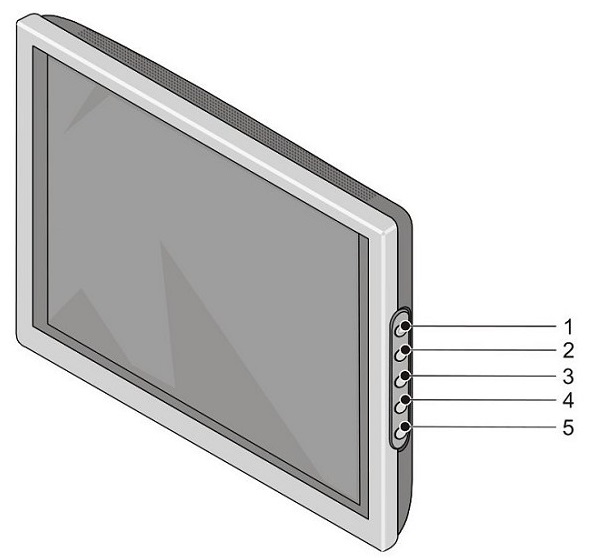

Как правило, настройка индикации дисплея посредством боковых клавиш меню не требуется.

1 Клавиша «Power ON/OFF»

2 Клавиша «Меню»

3 Клавиша «Select Key Up»

4 Клавиша «Select Key Down»

5 Клавиша «Enter»

Клавиша «ON/OFF»

Если горит красный светодиод «STAND BY», банкомат CINEO С2060 / ProCash 8000 можно включить нажатием клавиши ON/OFF (ВКЛ./ВЫКЛ.). После активации клавиши в качестве подтверждения мигает зеленый светодиод «ON» (ВКЛ.). Примерно через 10 с банкомат CINEO С2060 / ProCash 8000 включается, и светодиод «ON» («ВКЛ.») начинает продолжительно гореть.

При нажатии клавиши «ON/OFF» в режиме эксплуатации банкомат переходит в режим ожидания, и в качестве подтверждения переключения мигает зеленый светодиод. Когда банкомат CINEO С2060 / ProCash 8000 находится в режиме ожидания, продолжительно горит красный светодиод «STAND BY».

Клавиша «SPEAKER»

С помощью данной кнопки громкость системного громкоговорителя можно настроить по восьми уровням. При каждом нажатии кнопки громкость повышается на один уровень. Если достигнуто максимальное значение, то очередное нажатие клавиши приводит к переходу на минимальное значение.

Последняя настройка сохраняется автоматически.

Клавиша «LCD LIGHT»

Данной клавишей можно включить или выключить подсветку ЖКД при запуске (начальной загрузке). Включенная функция обозначается желтым светодиодом «LCD LIGHT» и обеспечивает постоянное включение подсветки.

Клавиша «SOP»

С помощью данной клавиши можно вызвать режим обслуживания и эксплуатации прикладной программы. В зависимости от настройки прикладной программы функция «SOP» может активироваться в режиме клавиши или переключателя.

- Функция клавиши:

При нажатии в режиме клавиши кратковременно загорается желтый СИД «SOP» для подтверждения.

- Функция переключателя:

В режиме переключателя светодиод отображает состояния переключателя. Если включена функция «SOP», горит желтый светодиод «SOP».

Индикаторы состояния
«STAND BY» красный светодиод

«ON» зеленый светодиод

«UPS WORKING» желтый светодиод

«CAPACITY EMPTY» желтый светодиод «LCD LIGHT» желтый светодиод

«SOP» желтый светодиод

Индикаторы режима UPS

Рабочее состояние источника бесперебойного питания (UPS) отображается следующими желтыми светодиодами:

«UPS WORKING» Произошел отказ сетевого напряжения, и активирован ИБП.

«CAPACITY EMPTY» Емкости ИБП не достаточно.

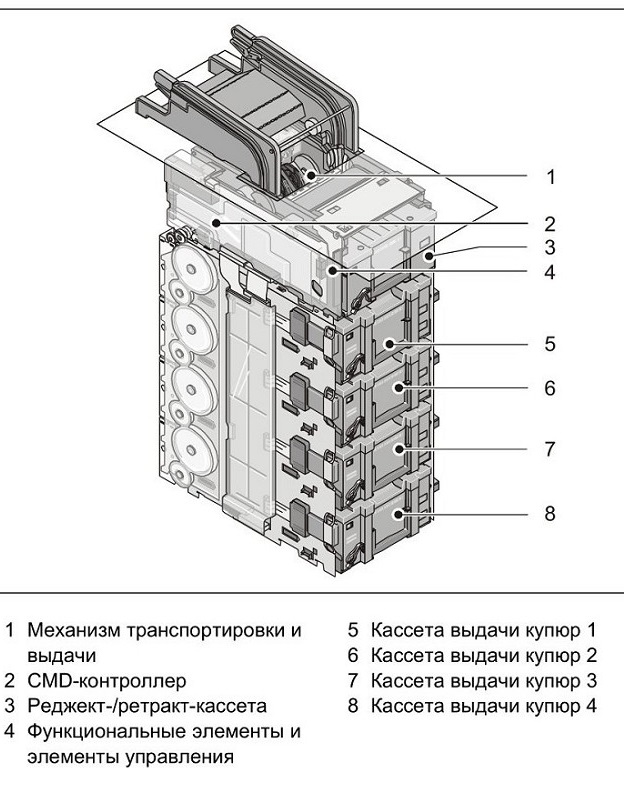

CMD-V4 - вертикальная выдача

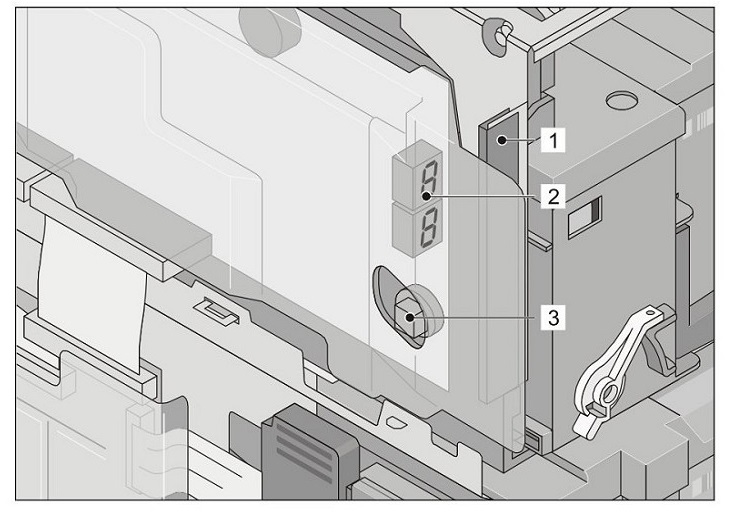

Элементы управления и узлы

Функциональные элементы и элементы управления

1 Рычаг снятия фиксации

2 Индикатор состояния (два 7-сегментных индикатора, 1-я позиция сверху)

3 Функциональная кнопка

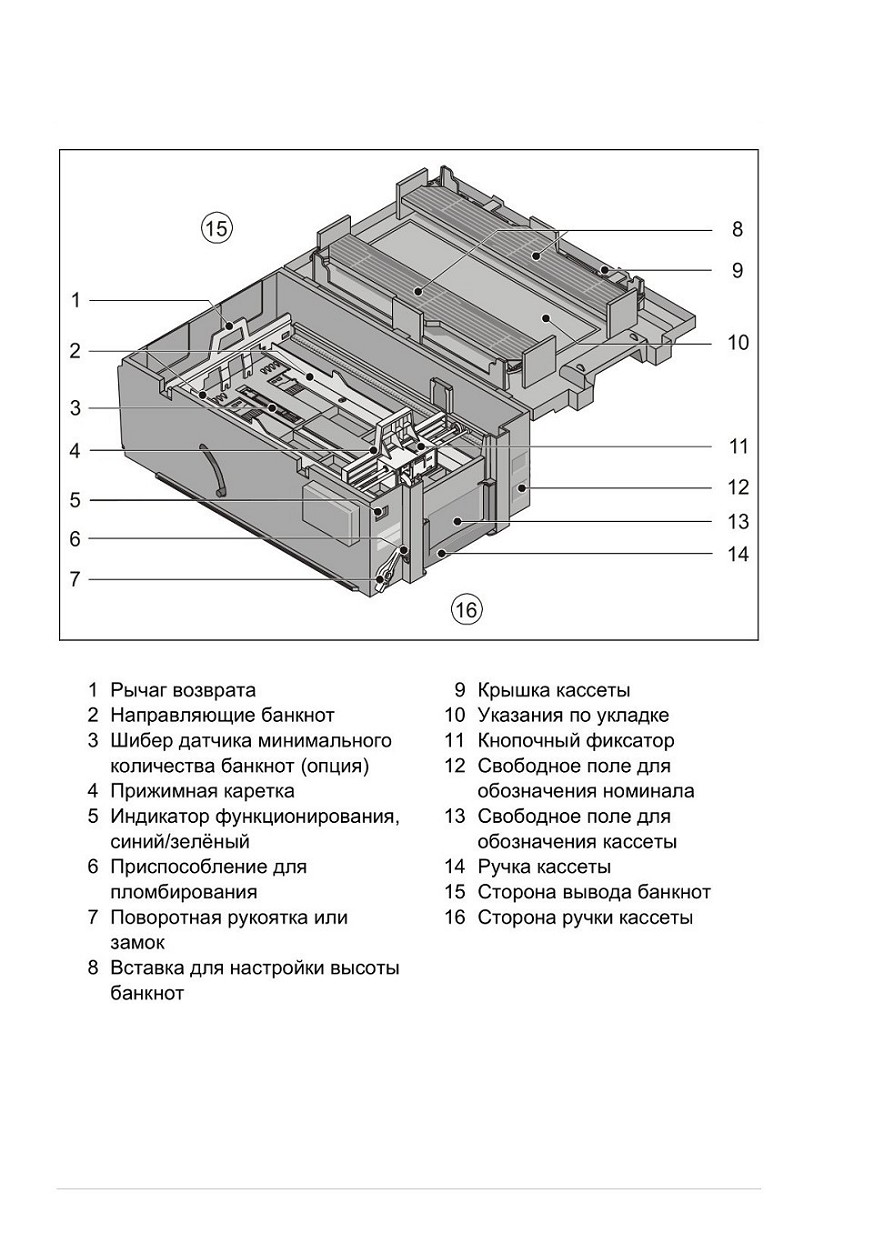

Кассета выдачи денег

Кассета выдачи денег служит для хранения и выдачи банкнот. В каждой кассете выдачи денег могут храниться банкноты только одного номинала.

Существуют различные варианты исполнения кассет выдачи денег.

Варианты исполнения кассет

Кассета выдачи денег с поворотной рукояткой, пломбируемая_

Кассета выдачи денег с замком, пломбируемая_

Кассета выдачи денег с поворотной рукояткой, пломбируемая, с датчиком минимального количества банкнот (см. рисунок)_

Кассета выдачи денег с замком, пломбируемая, с датчиком минимального количества банкнот

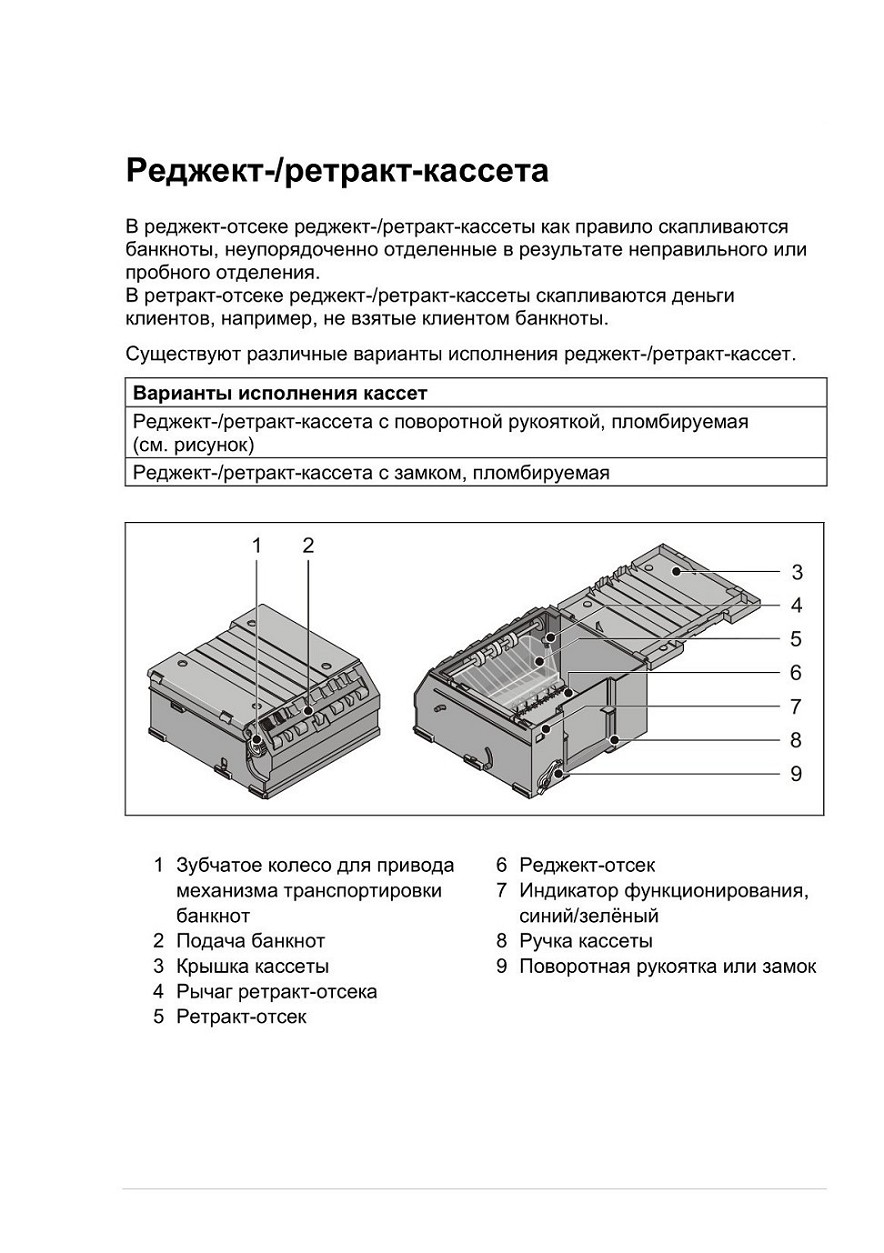

Реджект-/ретракт-кассета

Предотвращение неисправностей и повреждений
Указания по безопасности

- При хранении и транспортировке кассет выдачи денег и реджект-/ретракт-кассет берегите их от повреждений и падения.

- При хранении и транспортировке в особенности следите за тем, чтобы не было повреждено зубчатое колесо привода на передней стороне реджект-/ретракт-кассеты.

- При транспортировке защищайте кассеты от проникновения влаги.

- Кассеты, перемещенные в теплое помещение с холода, используйте только после достаточного периода акклиматизации (например, из-за возможного образования конденсата).

- Никогда не вынимайте кассету в рабочем режиме. Данное действие немедленно приводит к застреванию банкнот.

- При изъятии и установке кассет необходимо учитывать их массу. Масса полностью заполненной кассеты выдачи денег составляет ок. 6,3 кг.

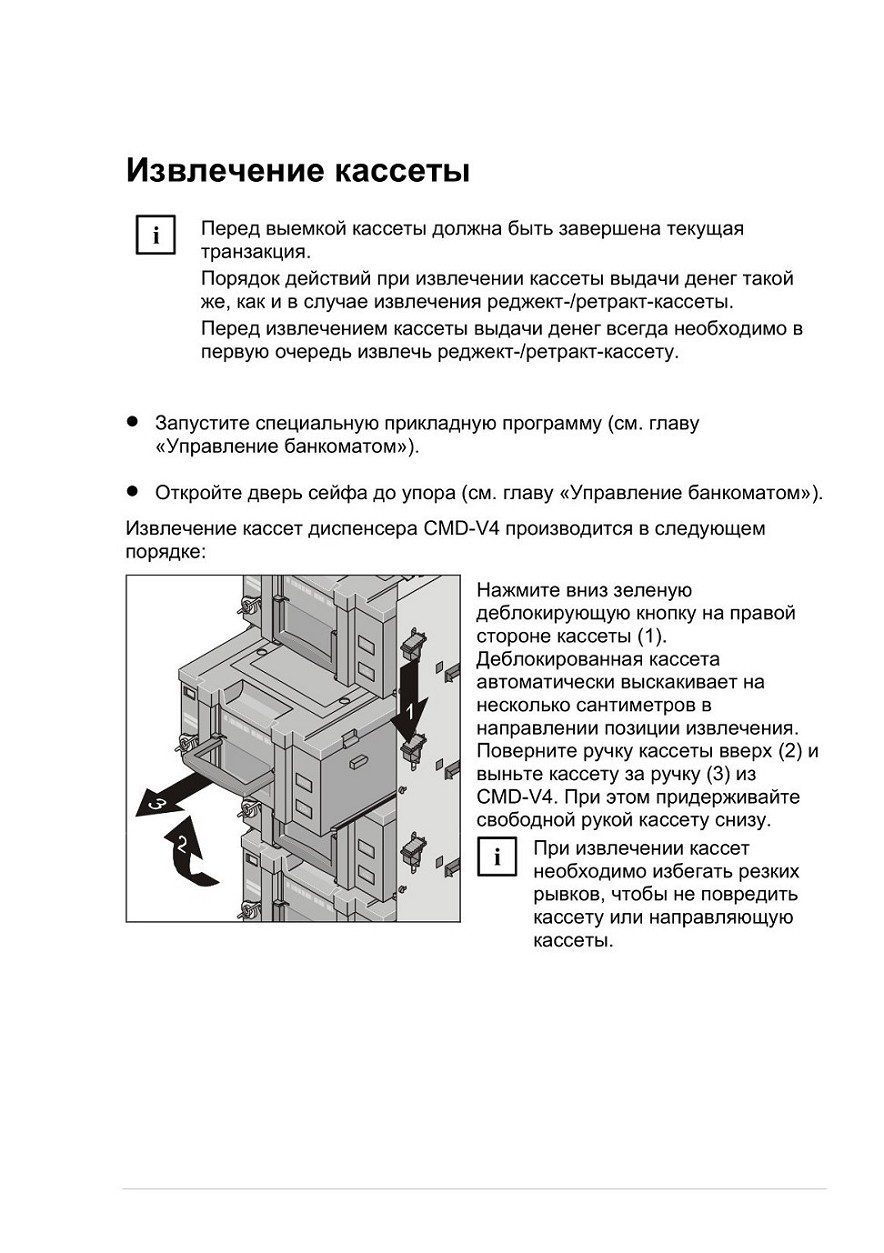

Извлечение кассеты

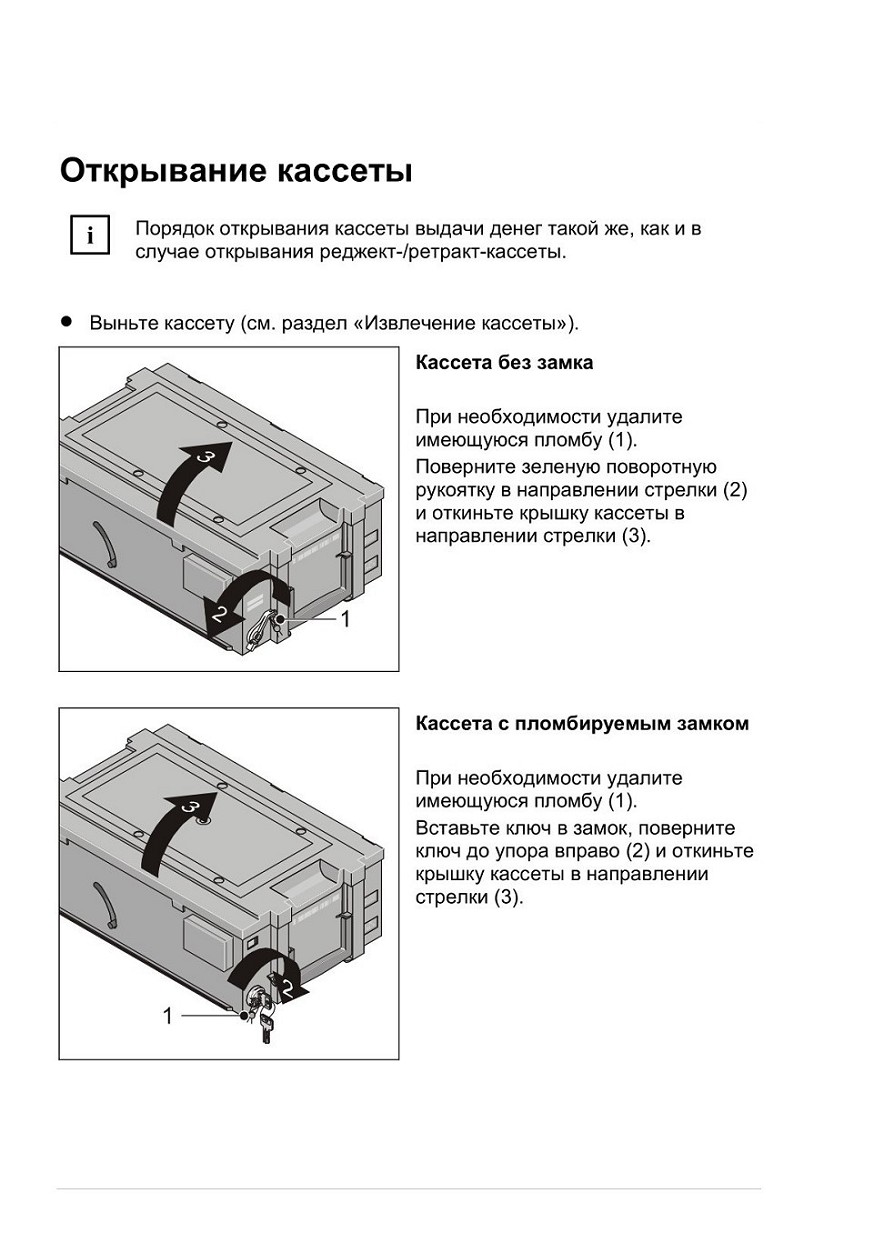

Открывание кассеты

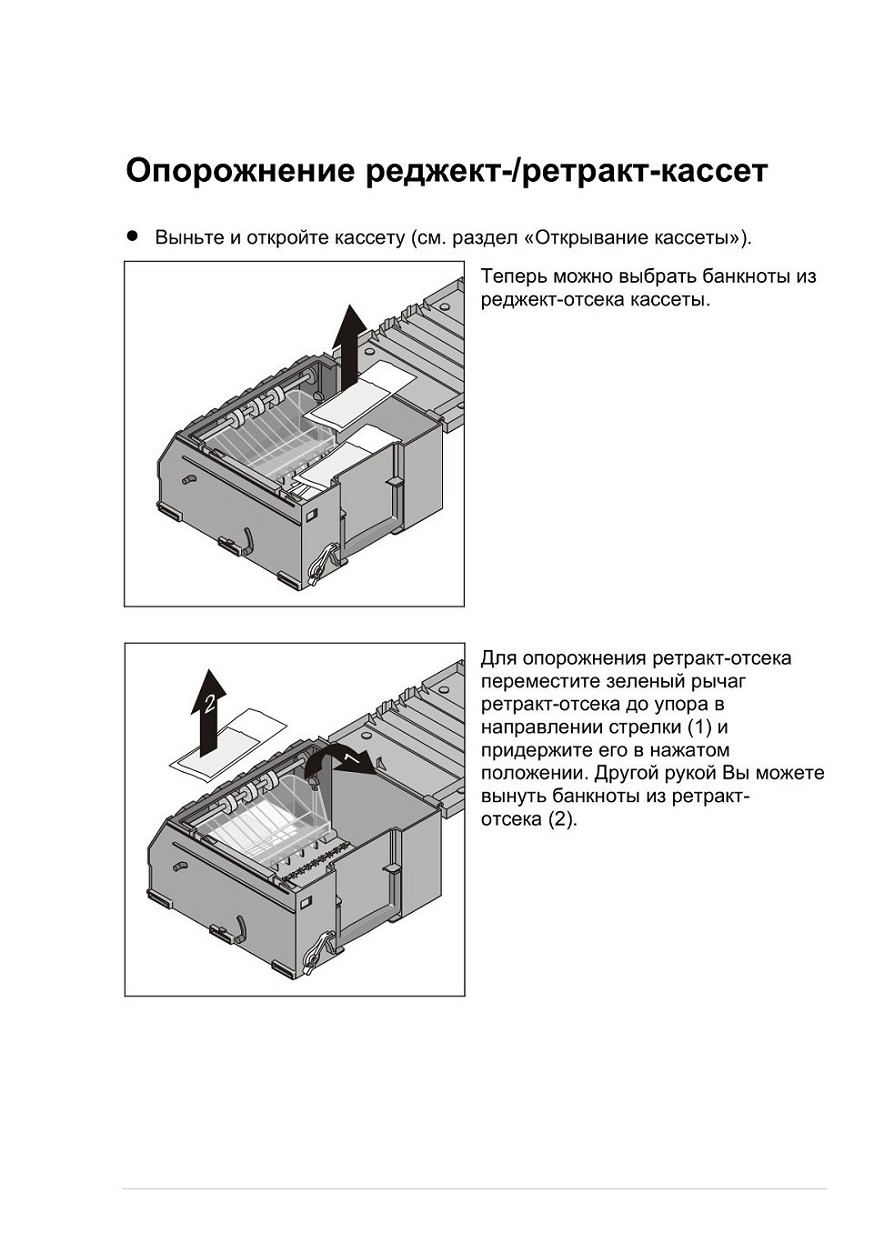

Опорожнение реджект-/ретракт-кассет
