WINCOR Банкомат CINEO C2060 ProCash 8000. Руководство оператора (2013 год) - часть 3

Салазки для компонентов, выдвинутые

На следующих иллюстрациях изображен банкомат с дизайнерской лицевой панелью. Информация в равной степени касается банкоматов со стандартными лицевыми панелями.

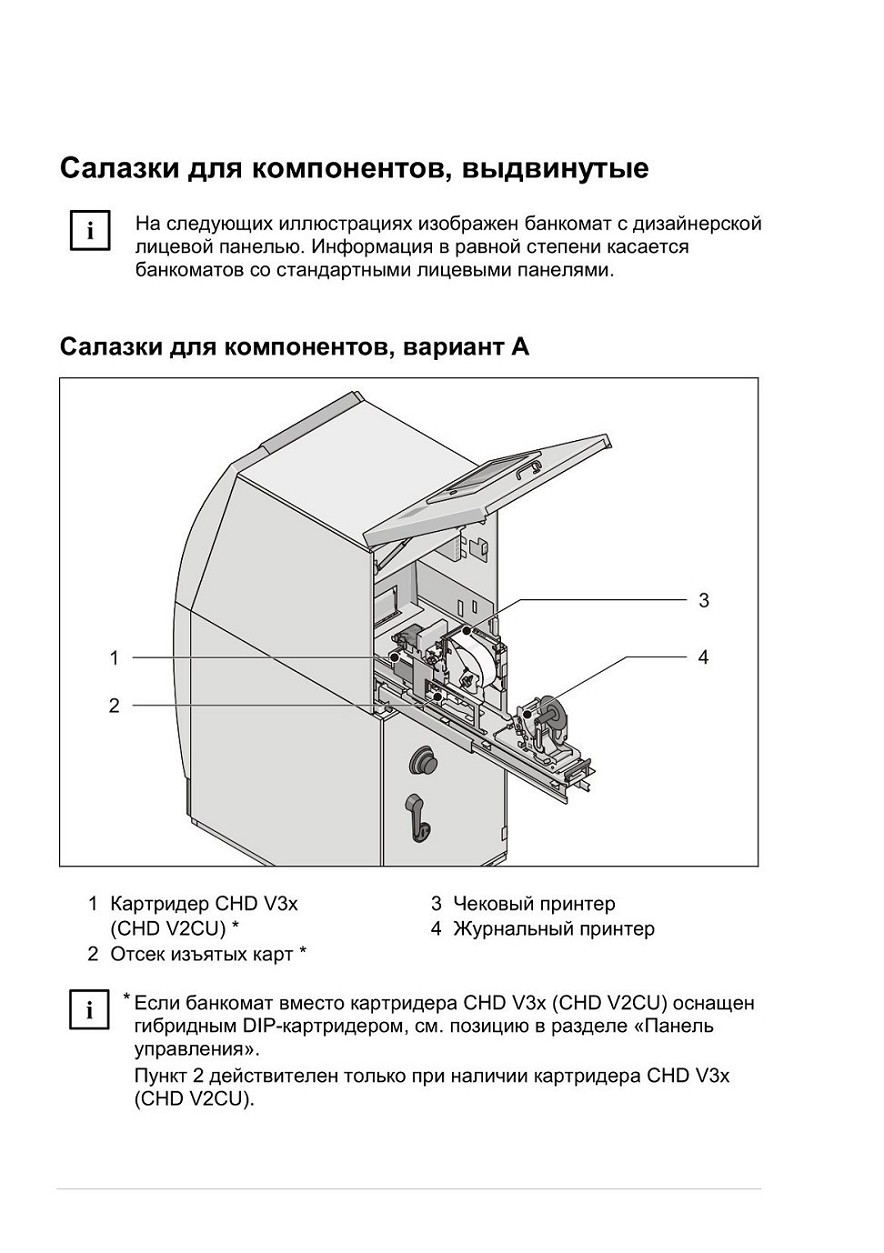

Салазки для компонентов, вариант А

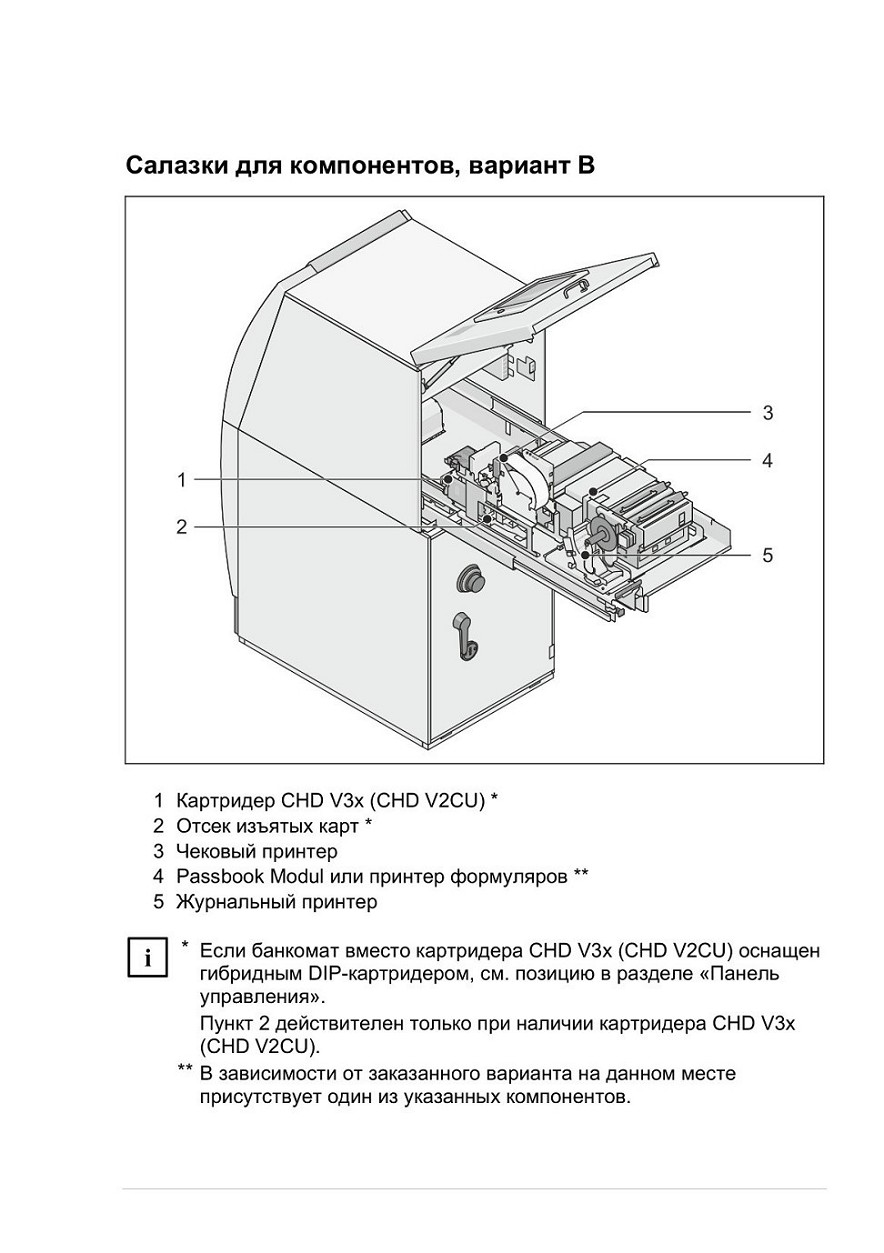

Салазки для компонентов, вариант В

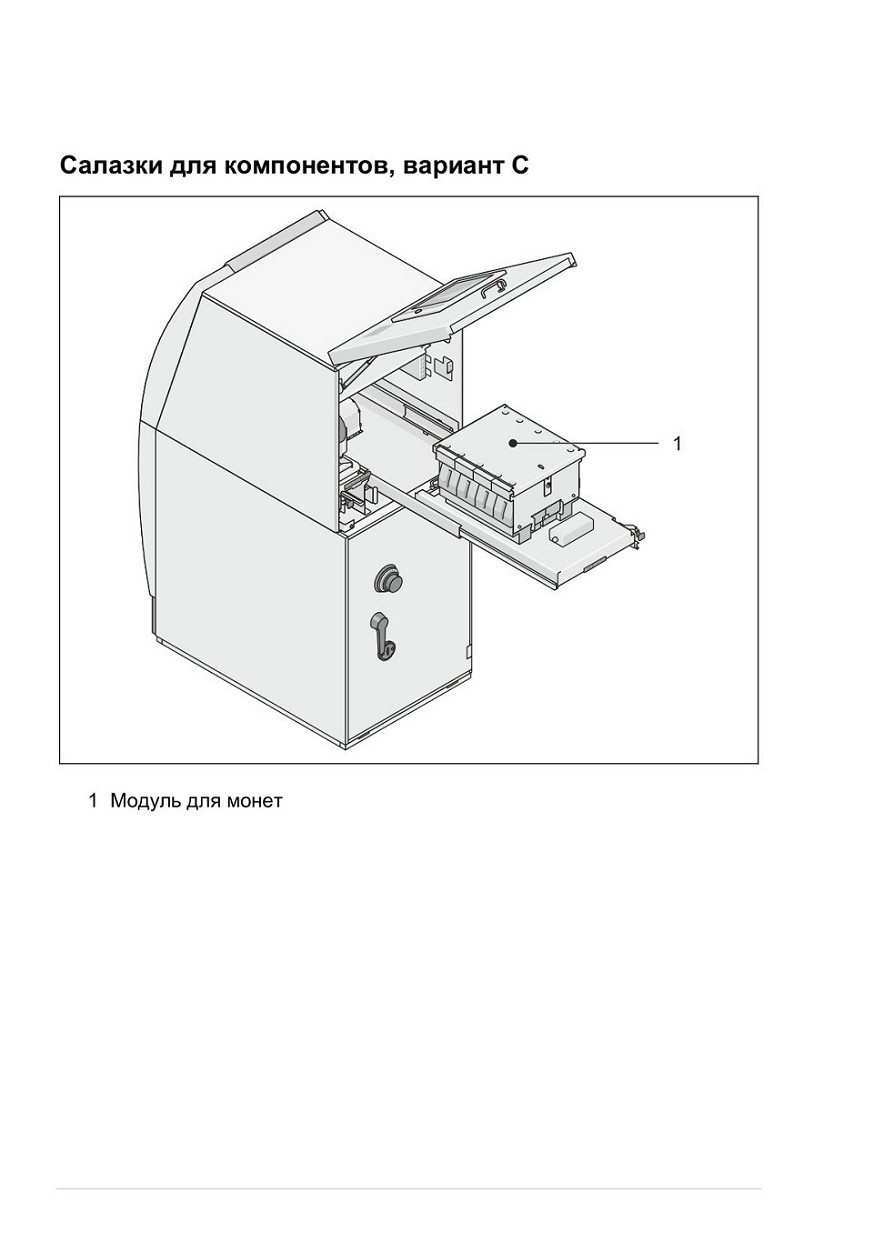

Салазки для компонентов, вариант С

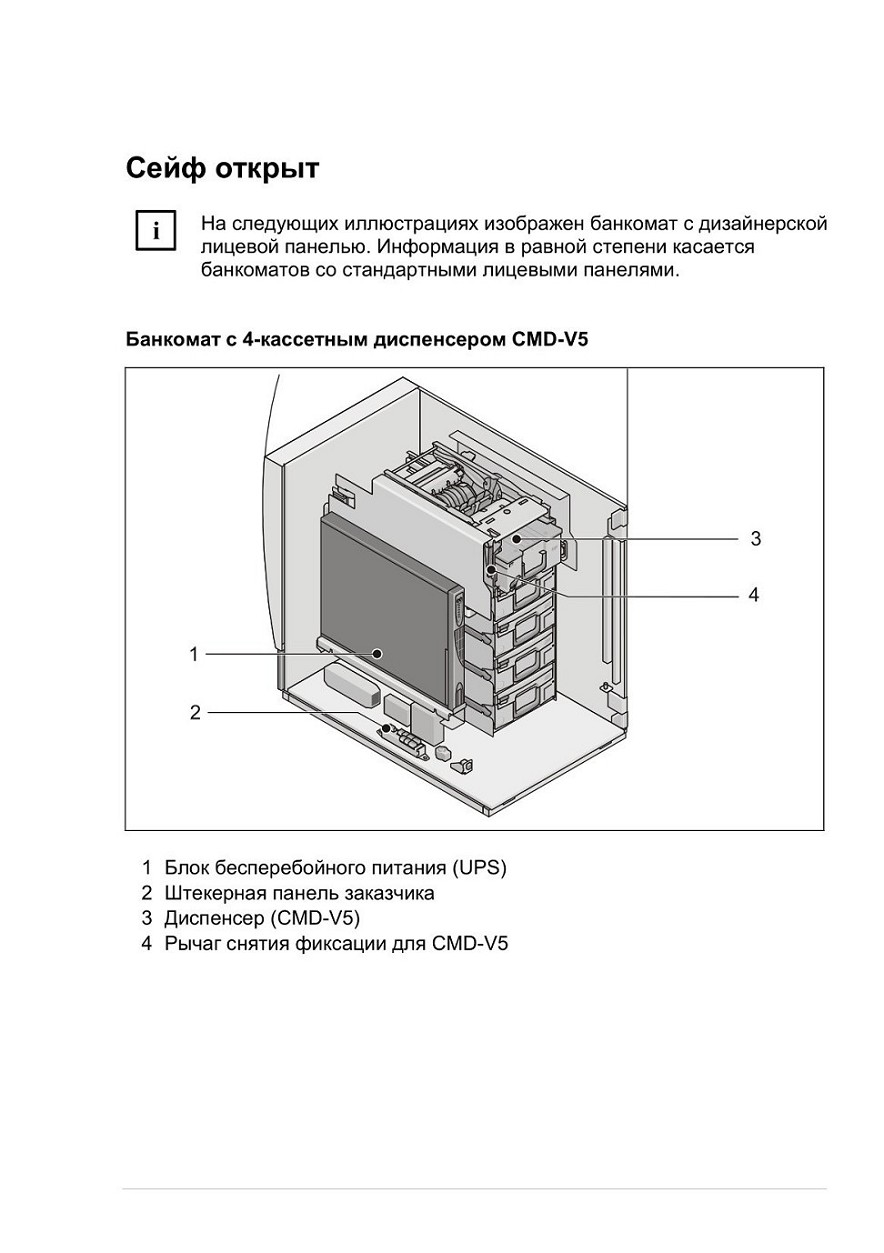

Сейф открыт

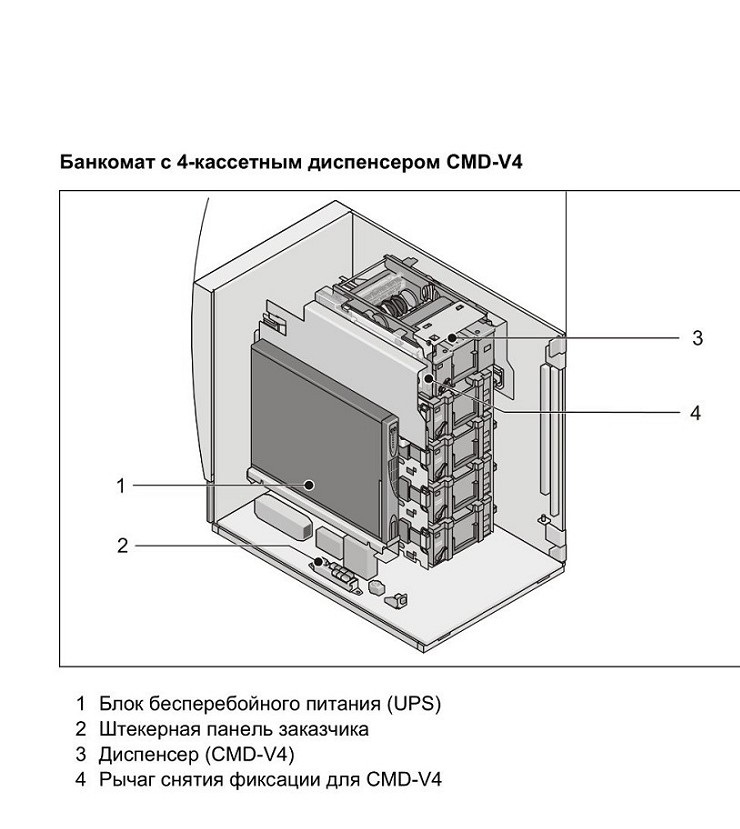

Банкомат с 4-кассетным диспенсером CMD-V4

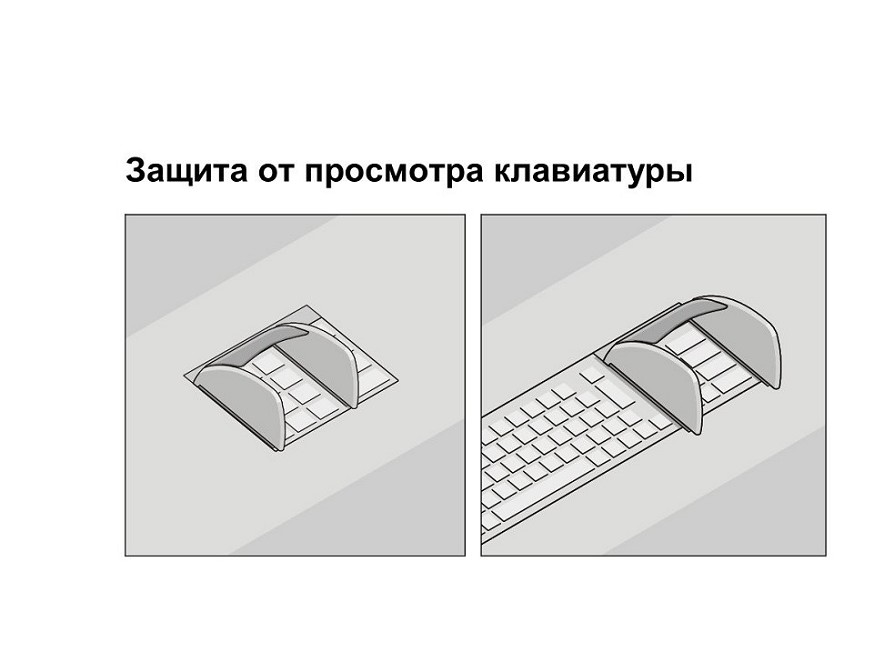

Защита от просмотра клавиатуры

Управление банкоматом

Общие сведения

Для управления банкоматом CINEO С2060 / ProCash 8000, его ремонта и техобслуживания Вам потребуется установить специальную прикладную программу.
Без специальной прикладной программы Вы не сможете произвести ремонт и техобслуживание банкомата CINEO С2060 / ProCash 8000.
Специальная прикладная программа обеспечит, например, замену рулона бумаги в журнальном принтере или смену кассеты в диспенсере.

Диалог со специальной прикладной программой производится в зависимости от типа банкомата.

CINEO С2060 / ProCash 8000 Передняя загрузка

В данном типе банкоматов диалог осуществляется через внешнее устройство управления, при необходимости дополнительно с помощью клавиатуры и ЖК-монитора.

CINEO С2060 / ProCash 8000 с задней загрузкой

В данном типе банкоматов диалог осуществляется через панель оператора на устройстве управления.

Вызов специальной прикладной программы банкомата
Специальная прикладная программа поддерживает функции, которые обеспечивают работу банкомата, определение его состояния (опрос состояния) и предотвращение сбоев благодаря своевременному техобслуживанию. Эти функции можно осуществлять параллельно с нормальным режимом работы банкомата, не прерывая работы текущего приложения. Благодаря этому достигается высокая степень готовности системы.

Наглядные и настраиваемые по желанию пользователя древовидные структуры функций меню позволяют даже малоопытным пользователям осуществлять простой и удобный выбор требуемой функции. Механизмы безопасности позволяют производить блокировку функций для различных пользователей. Обширная справочная база и системные сообщения помогают пользователю. Эти тексты отображаются как на немецком, так и на английском языках. Национальный язык можно выбрать в программе.

Передняя загрузка

Работа со специальной прикладной программой банкомата производится с помощью либо внешнего устройства управления и клавиатуры ввода данных, либо ЖК-монитора с функцией панели оператора (ОР) в панели управления на лицевой стороне банкомата.
• Поднимите панель управления вверх (см. раздел «Открывание/ закрывание дверей банкомата»).

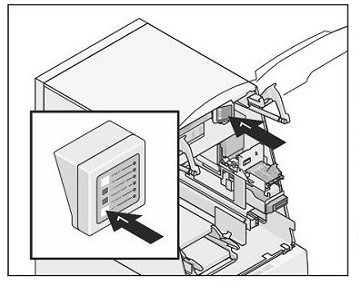

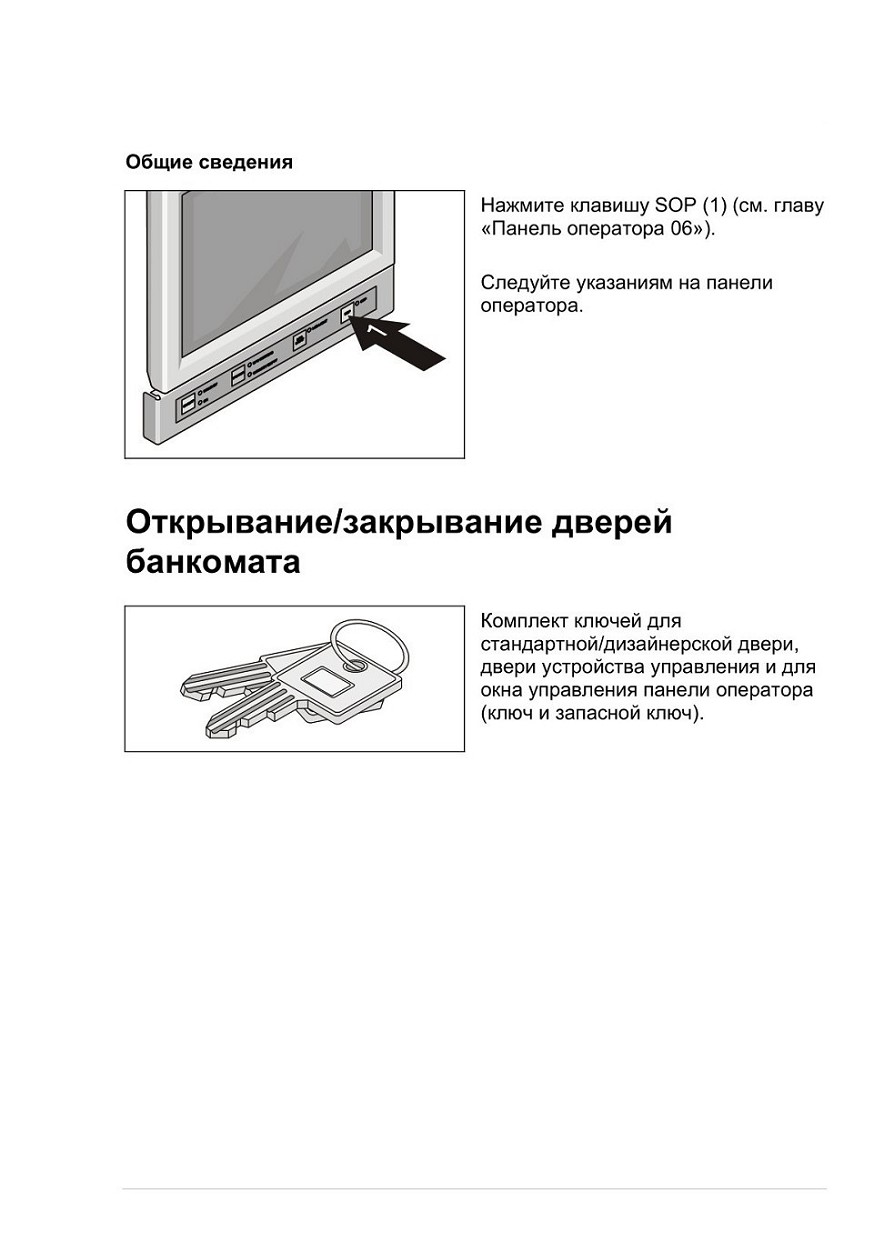

Нажмите на внешнем устройстве управления клавишу SOP (1)

(см. также главу «Внешнее устройство управления»).
Откиньте панель управления или панель оператора вниз.

Следуйте указаниям на ЖК-мониторе.

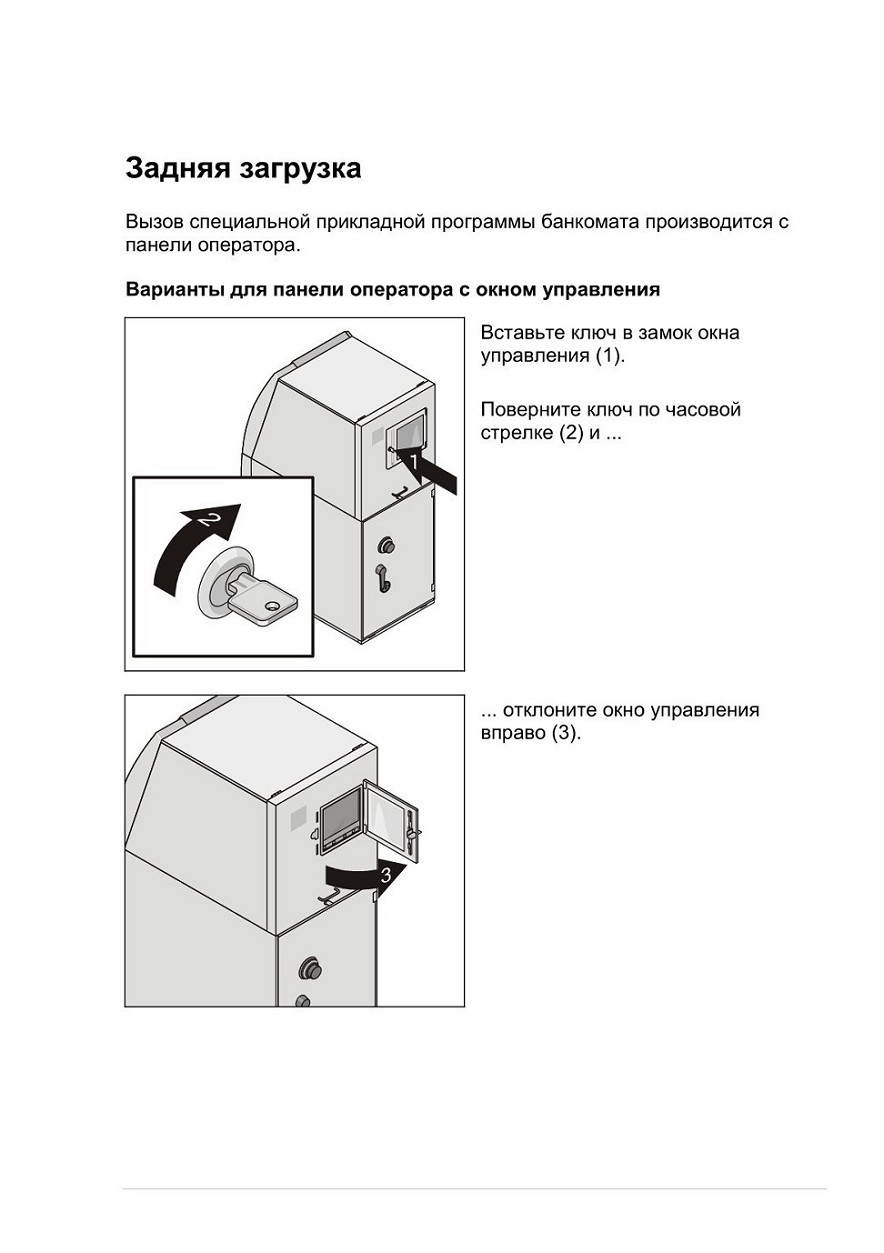

Задняя загрузка

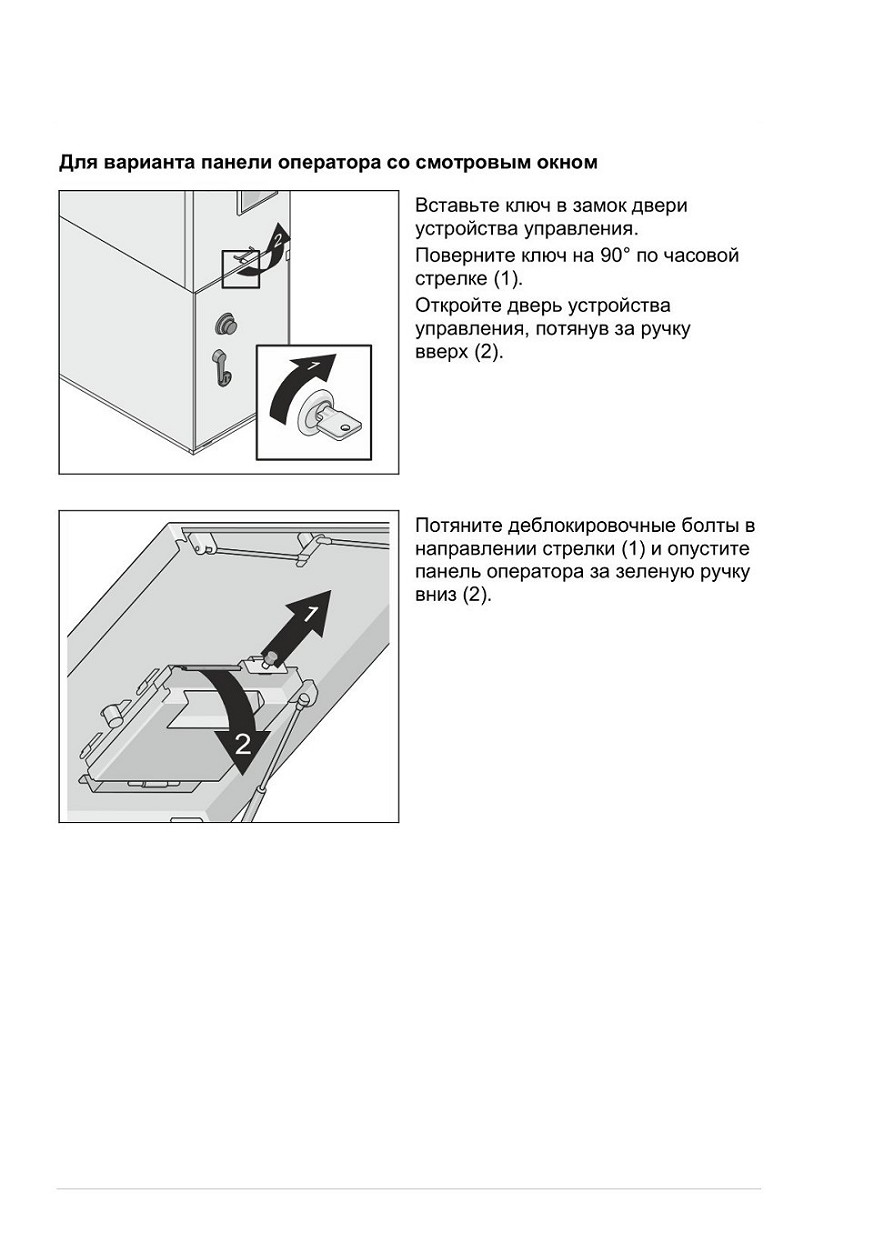

Для варианта панели оператора со смотровым окном

Общие сведения

CINEO C2060 I ProCash 8000 с передней загрузкой

Для ремонта и техобслуживания банкомата данного типа необходимо открыть стандартную/дизайнерскую дверь, расположенную на лицевой стороне банкомата, и откинуть панель управления вверх.

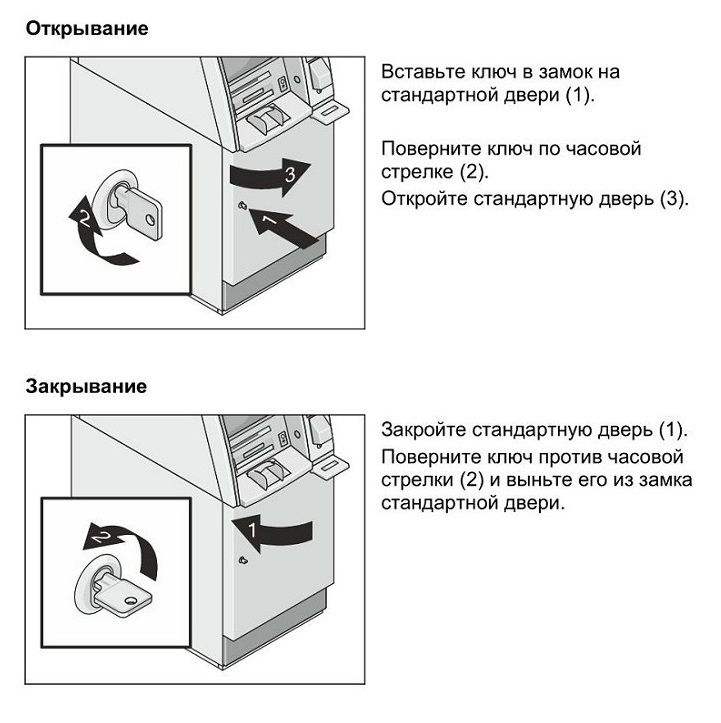

Открывание / закрывание стандартной двери

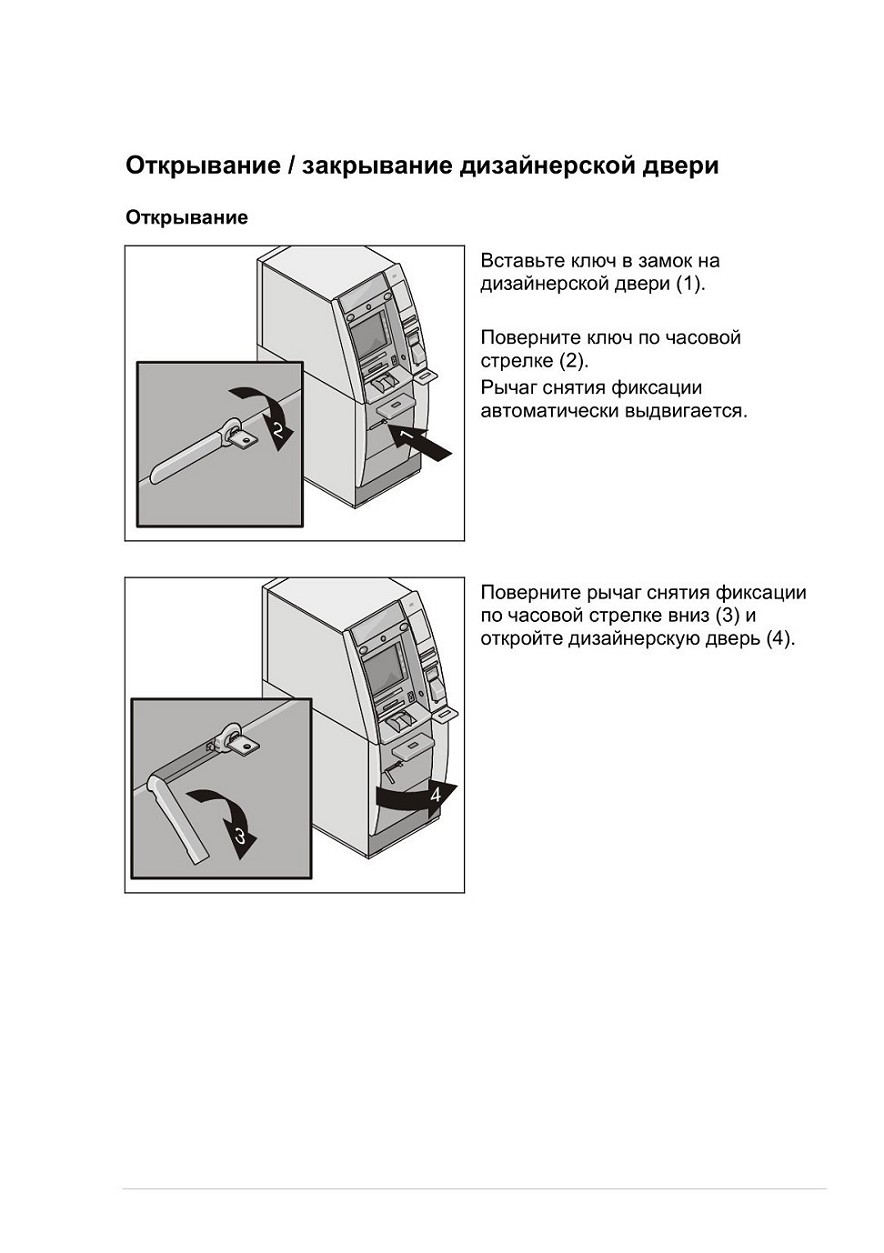

Открывание / закрывание дизайнерской двери

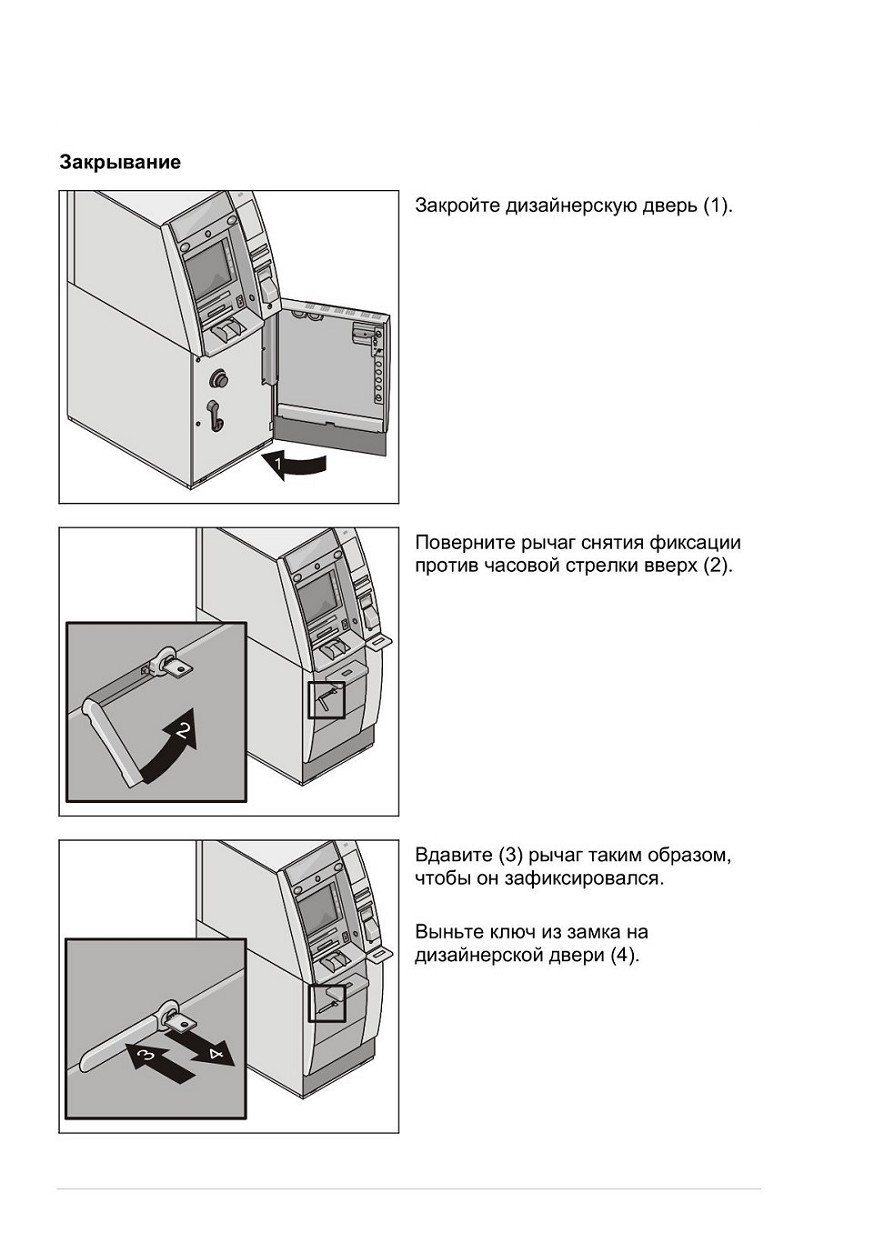

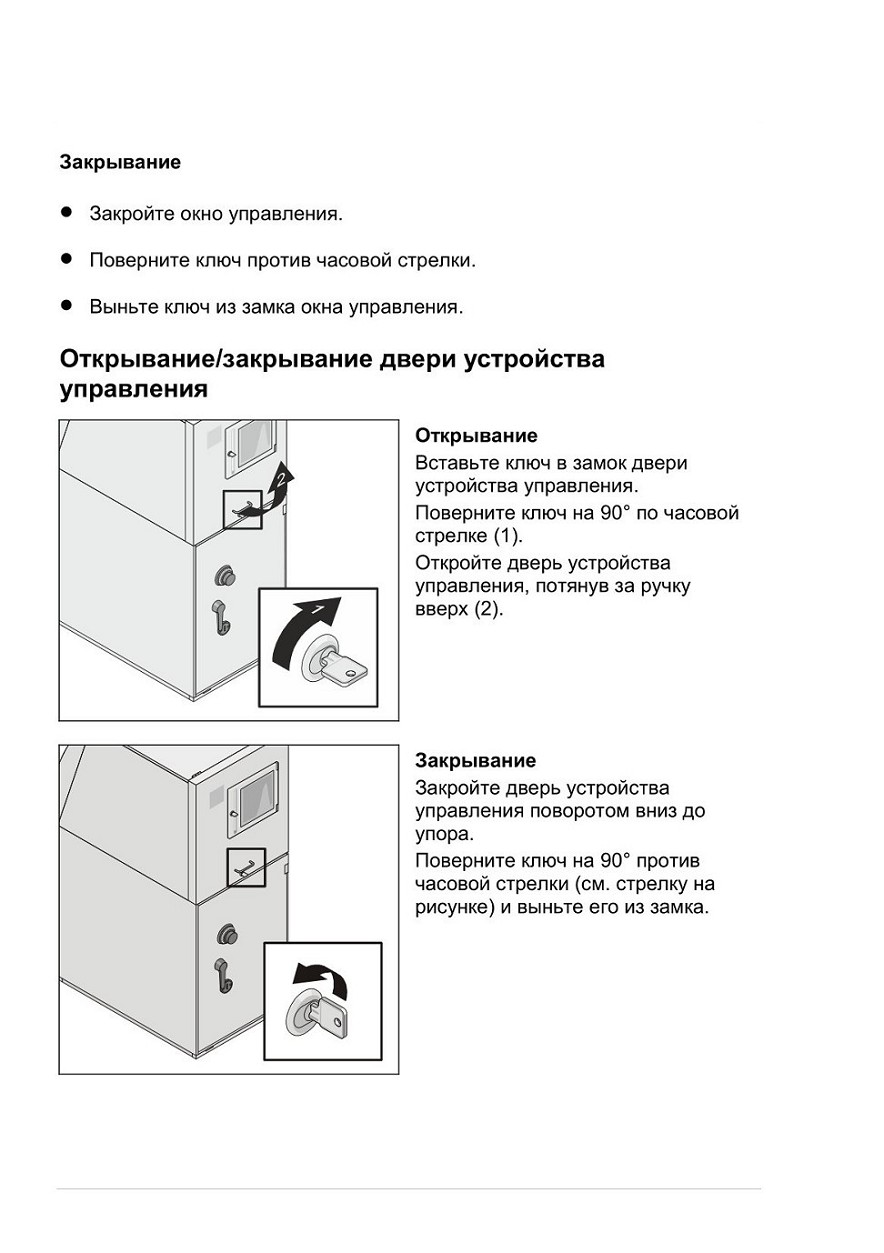

Закрывание

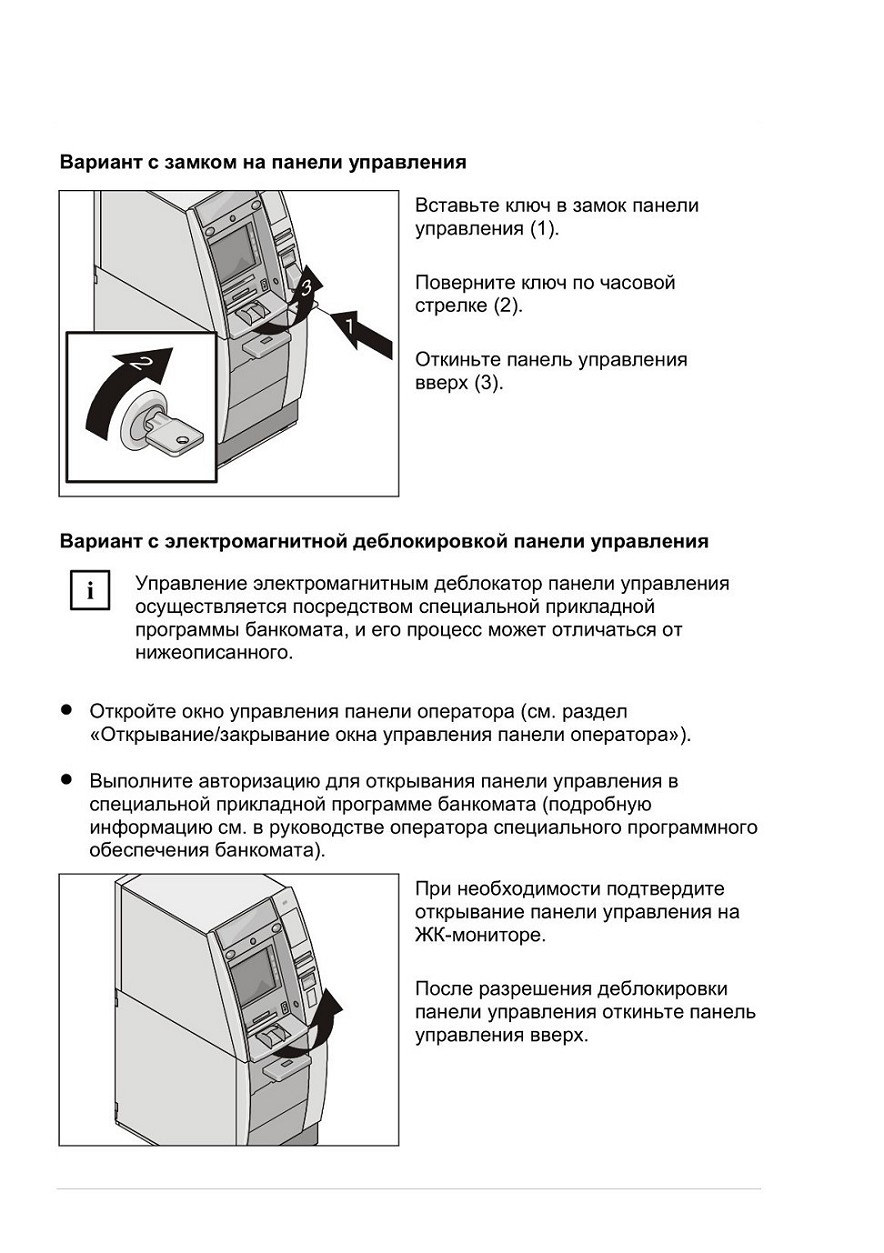

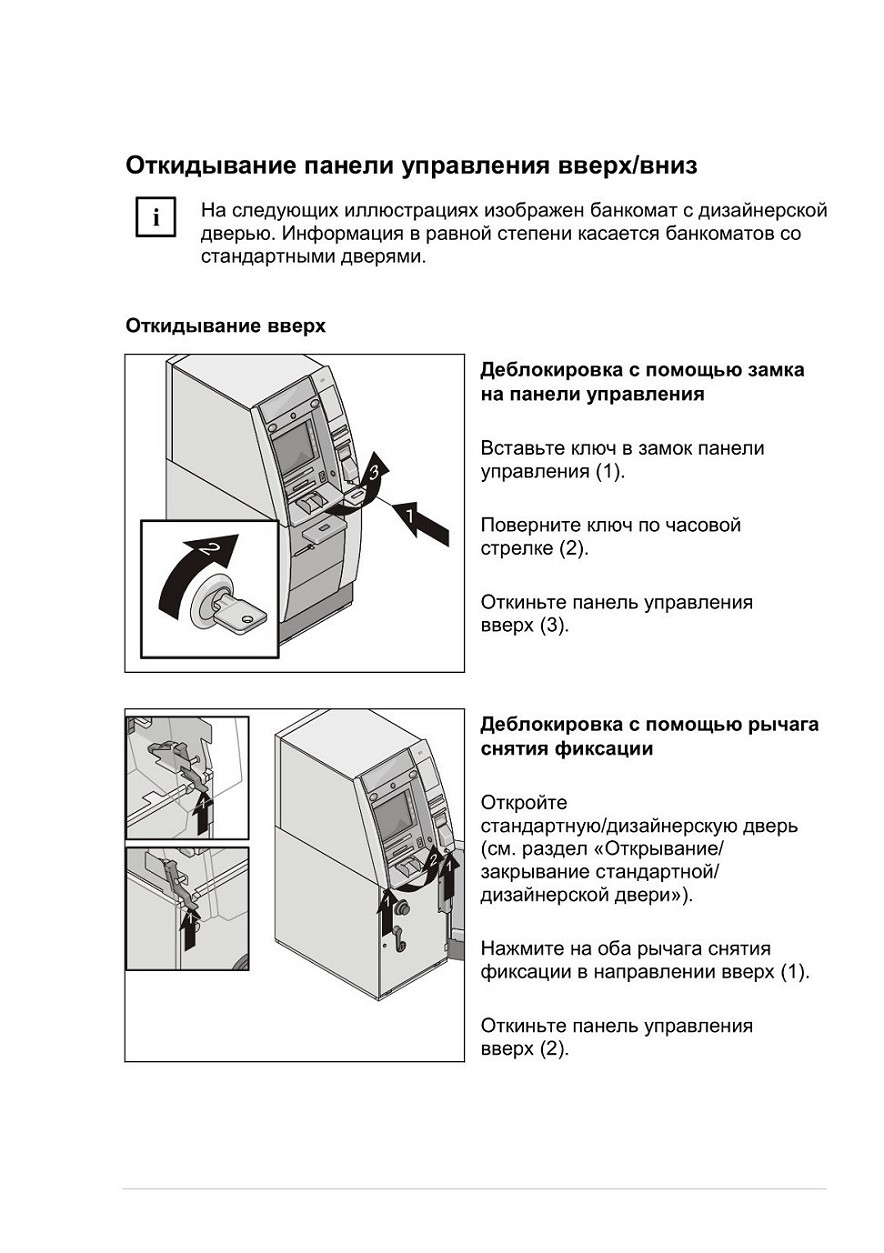

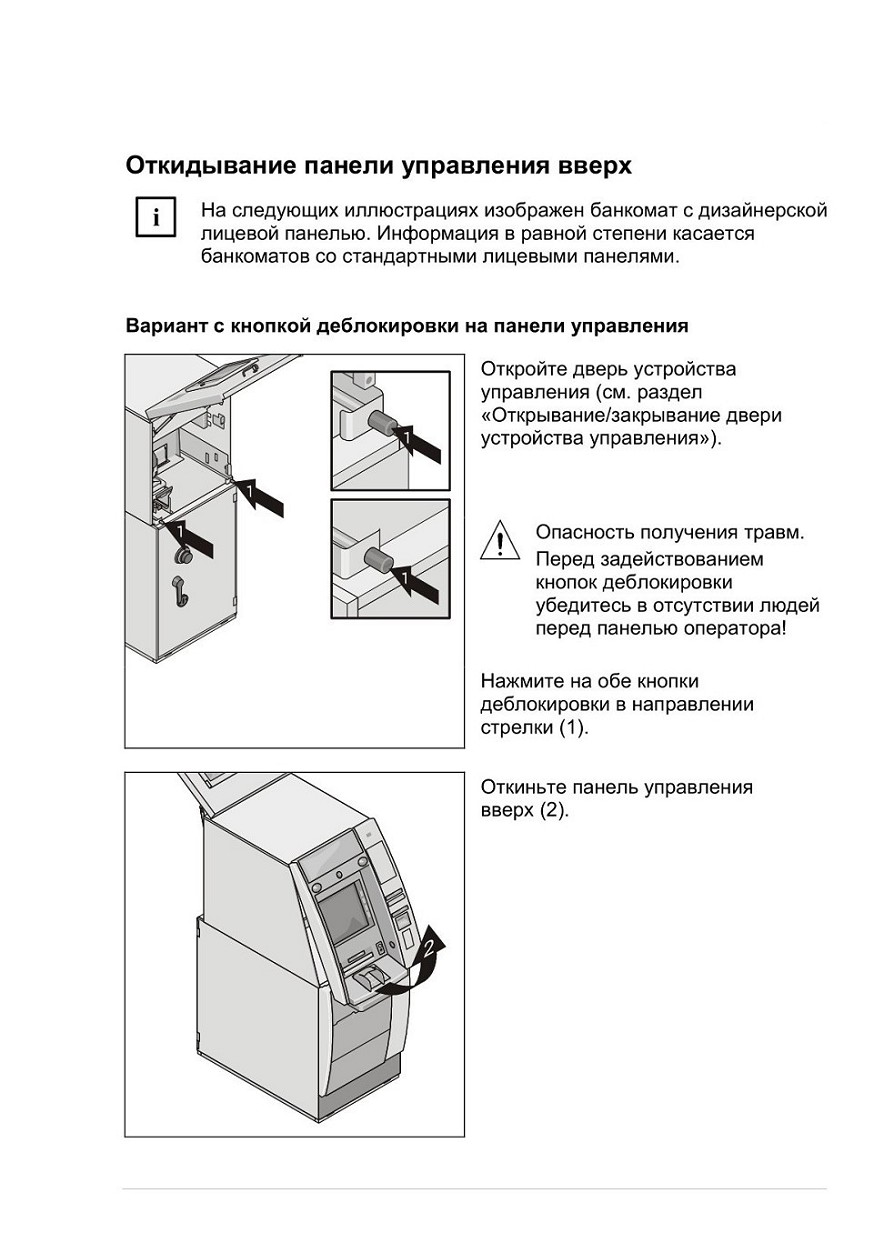

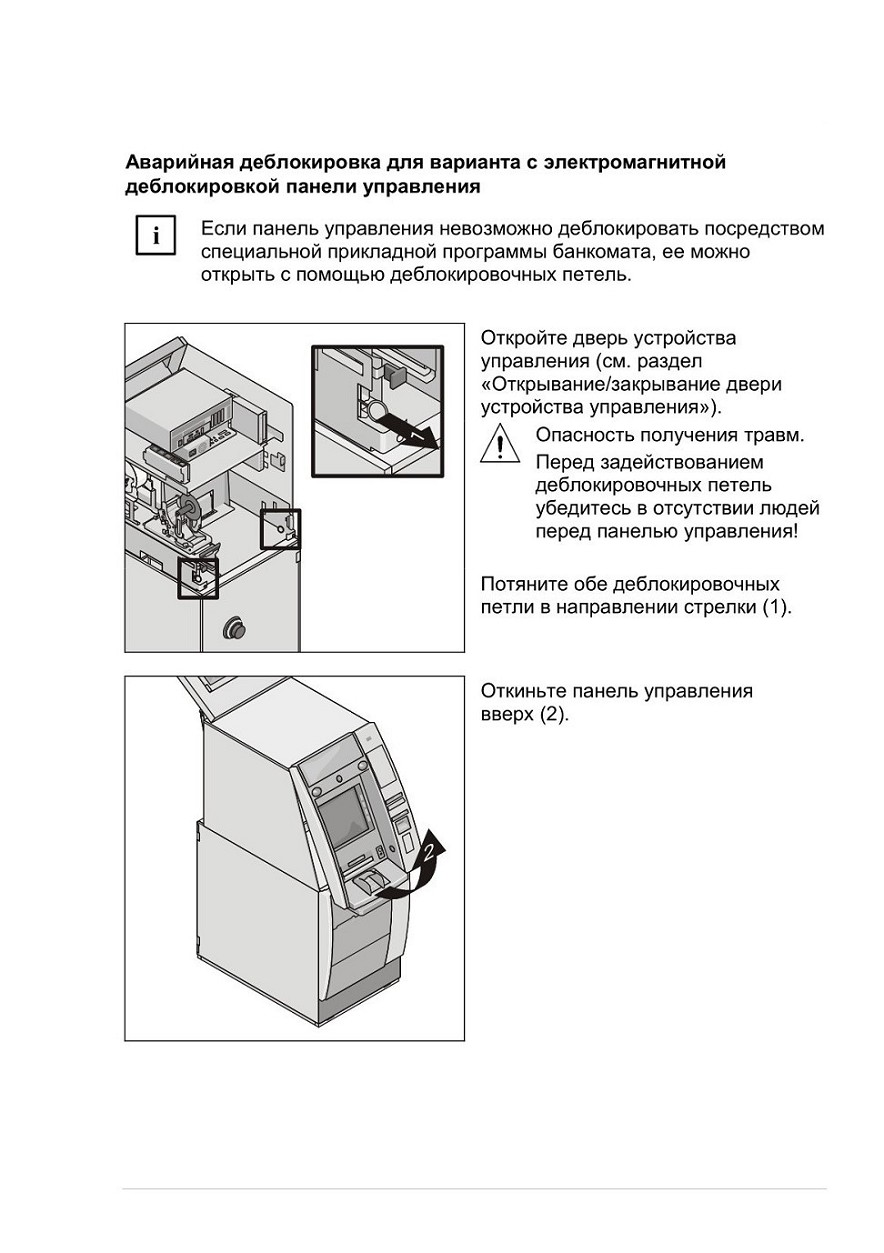

Откидывание панели управления вверх/вниз

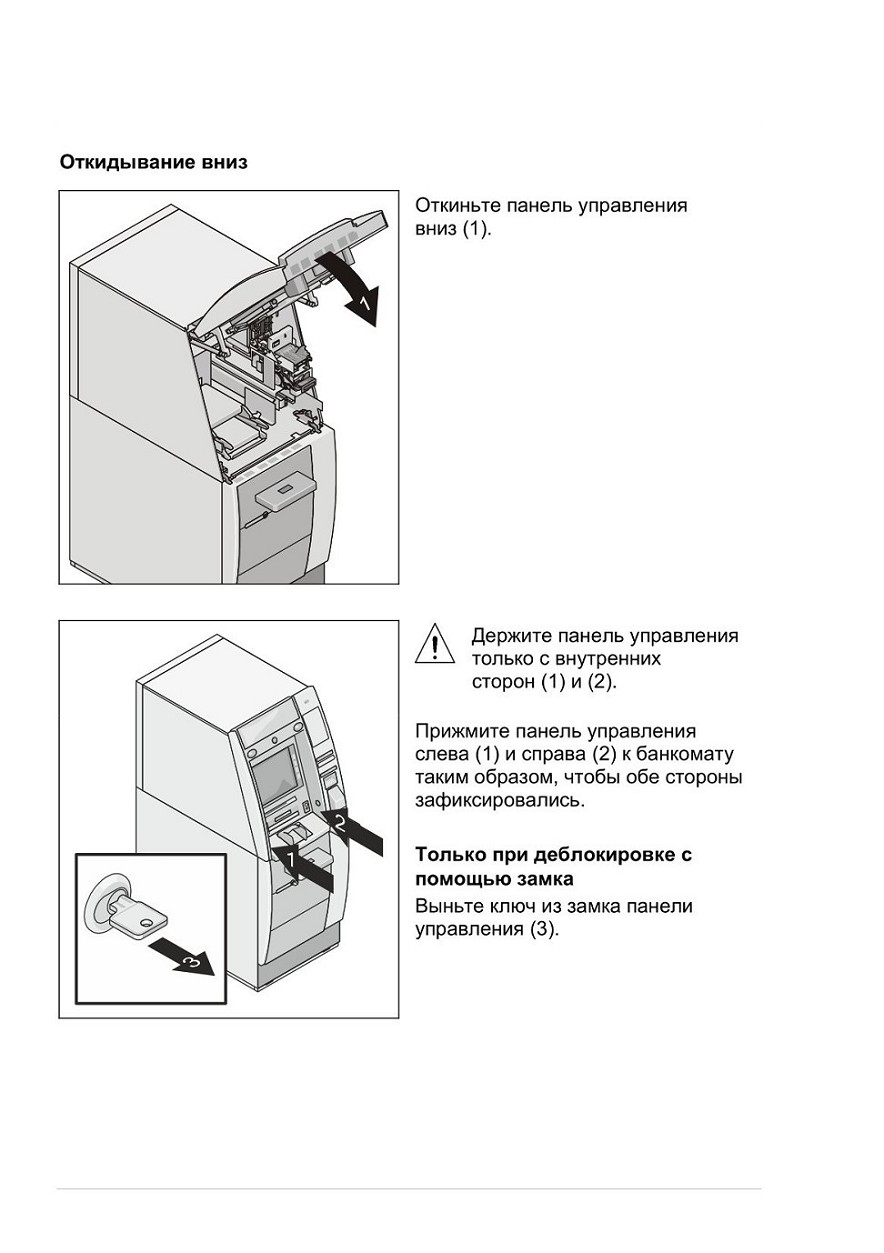

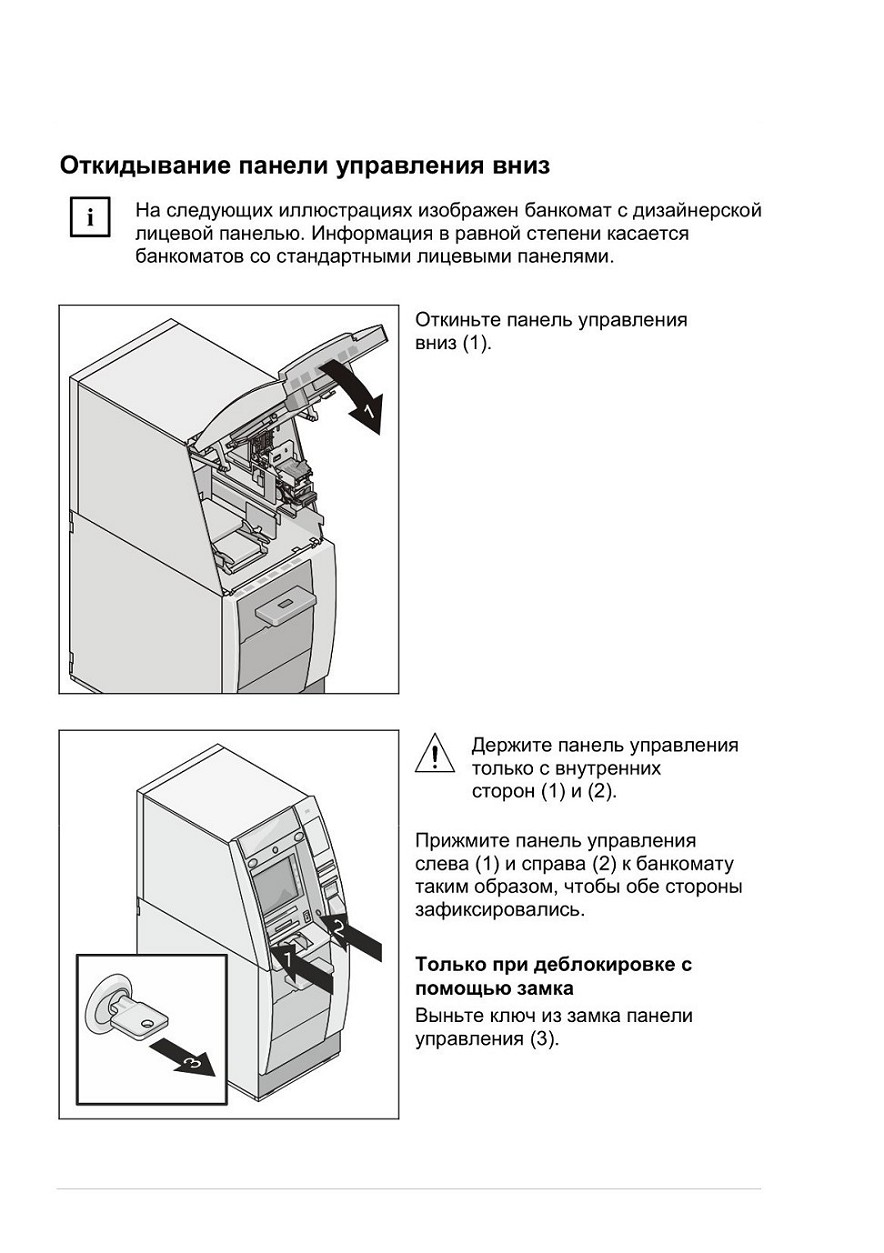

Откидывание вниз

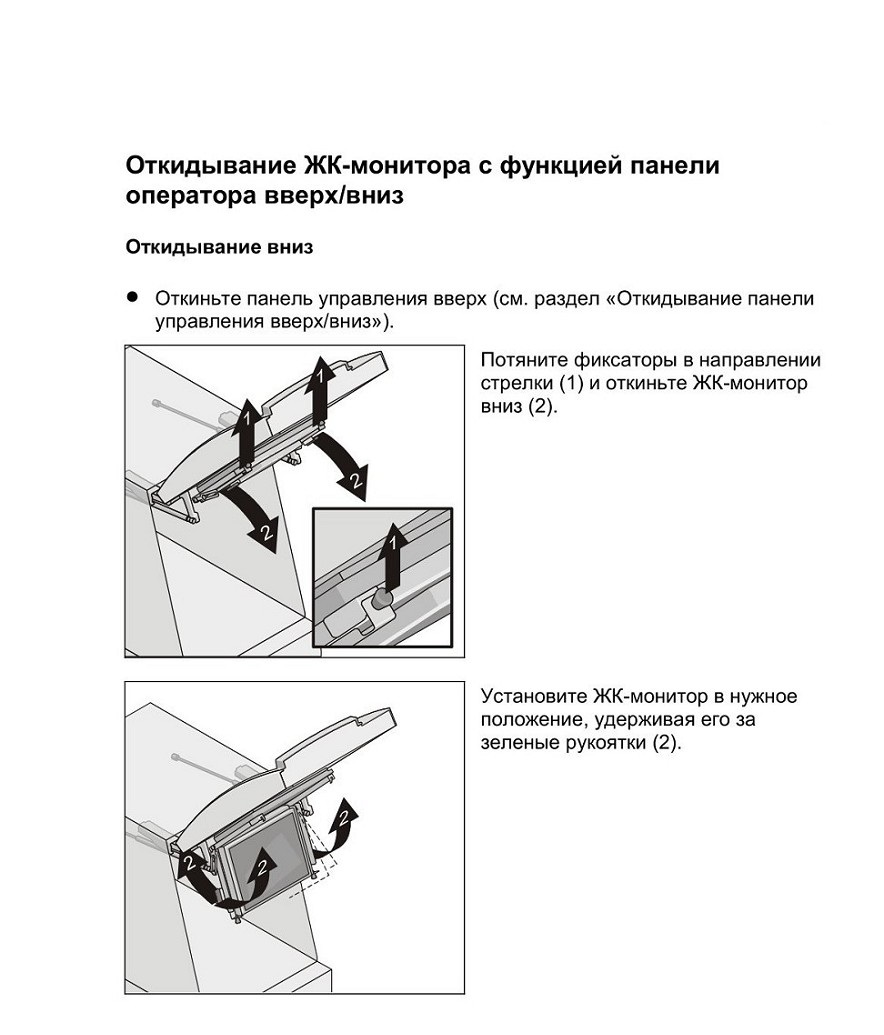

Откидывание ЖК-монитора с функцией панели оператора вверх/вниз

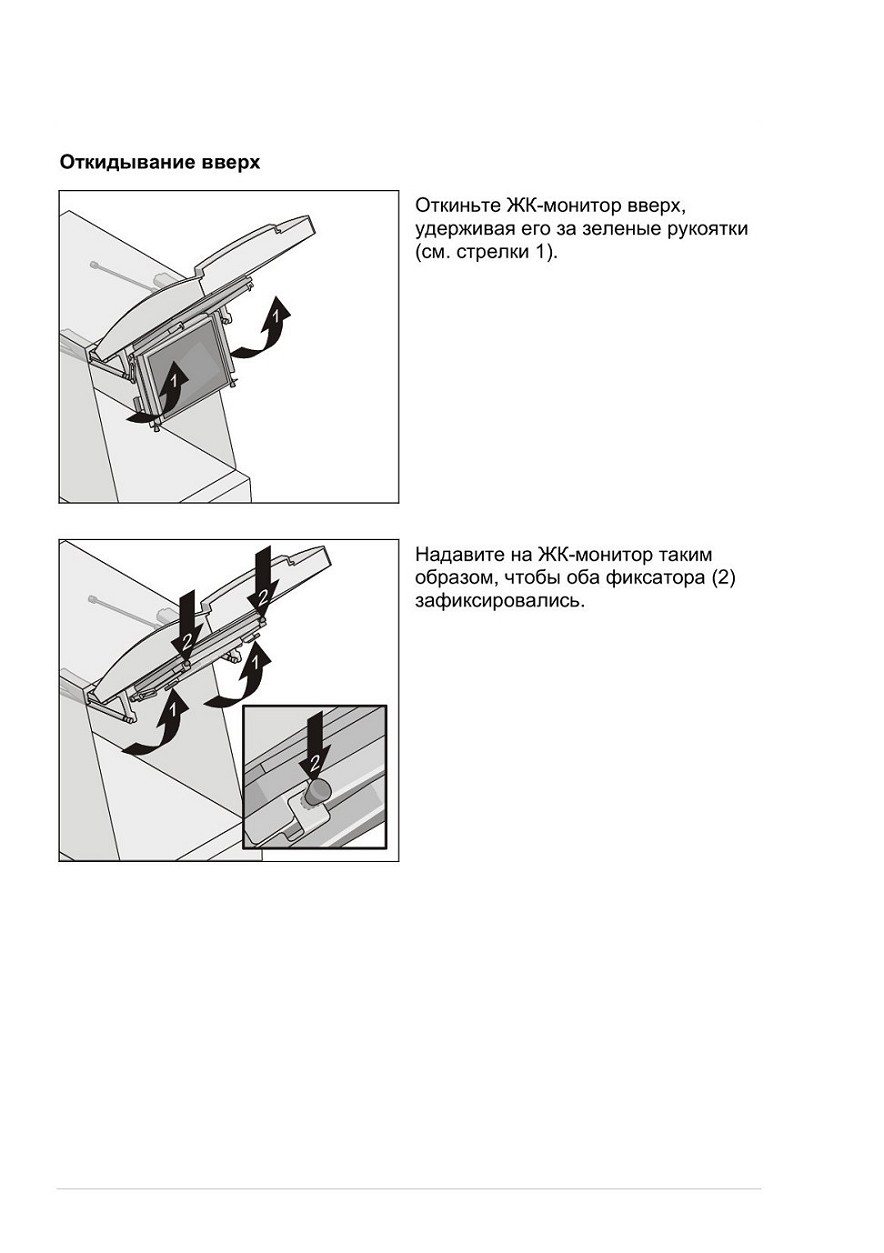

Откидывание вверх

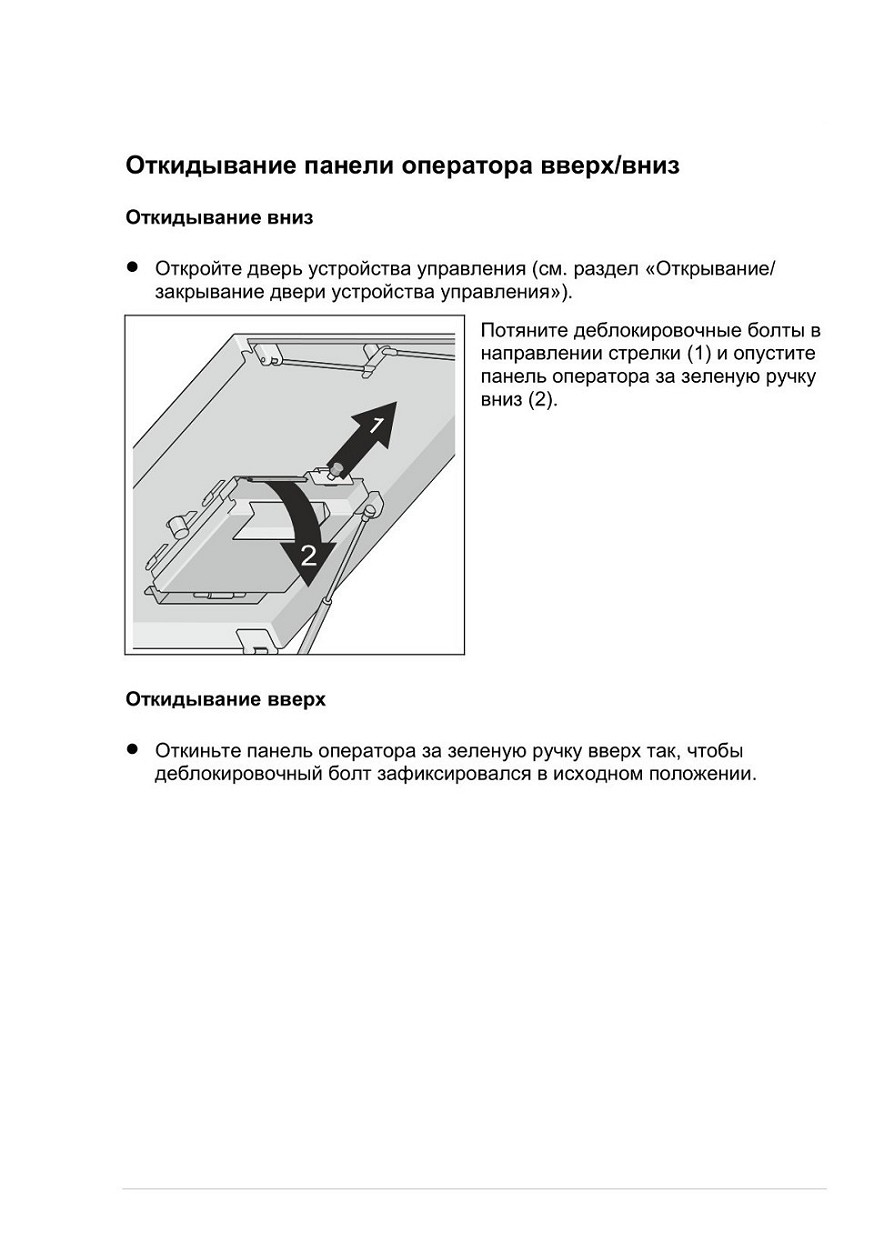

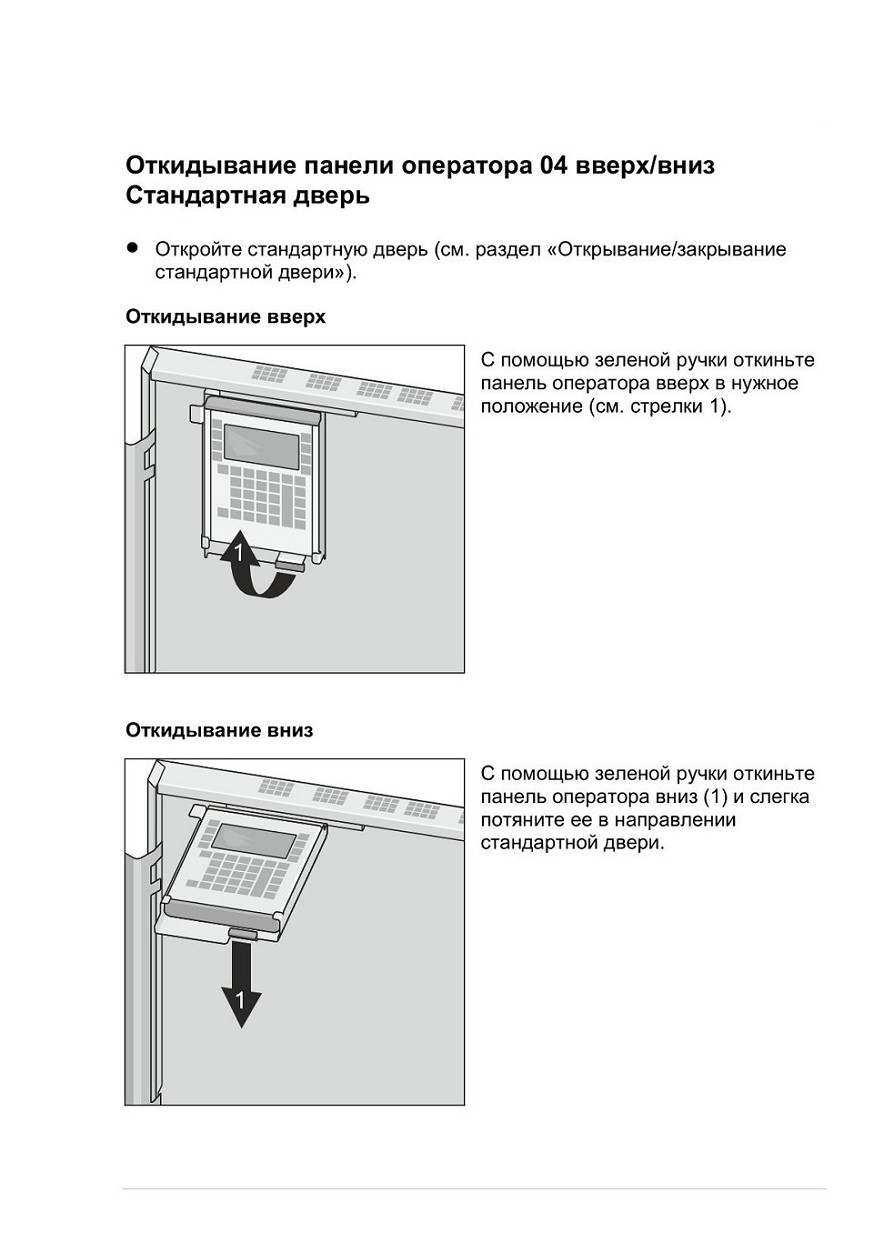

Откидывание панели оператора 04 вверх/вниз Стандартная дверь

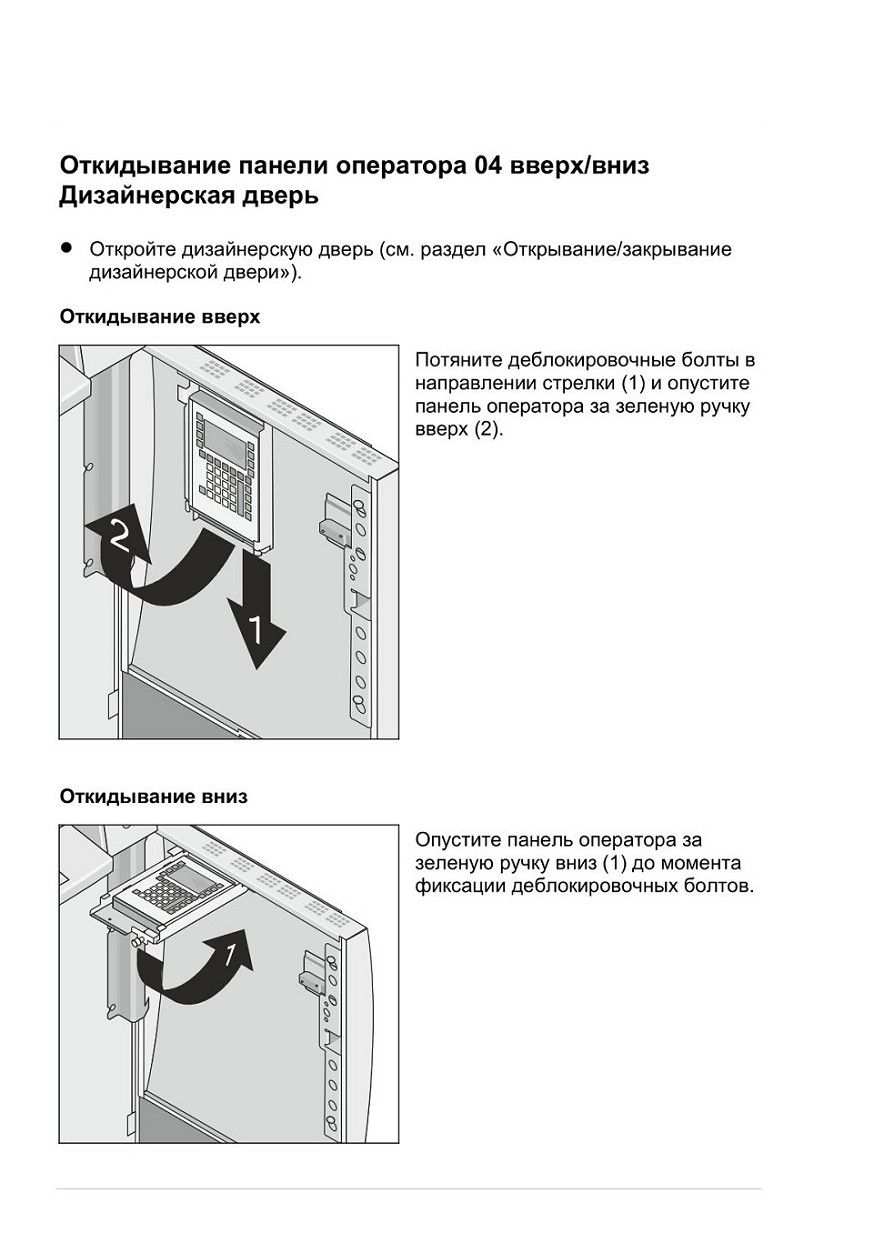

Откидывание панели оператора 04 вверх/вниз Дизайнерская дверь

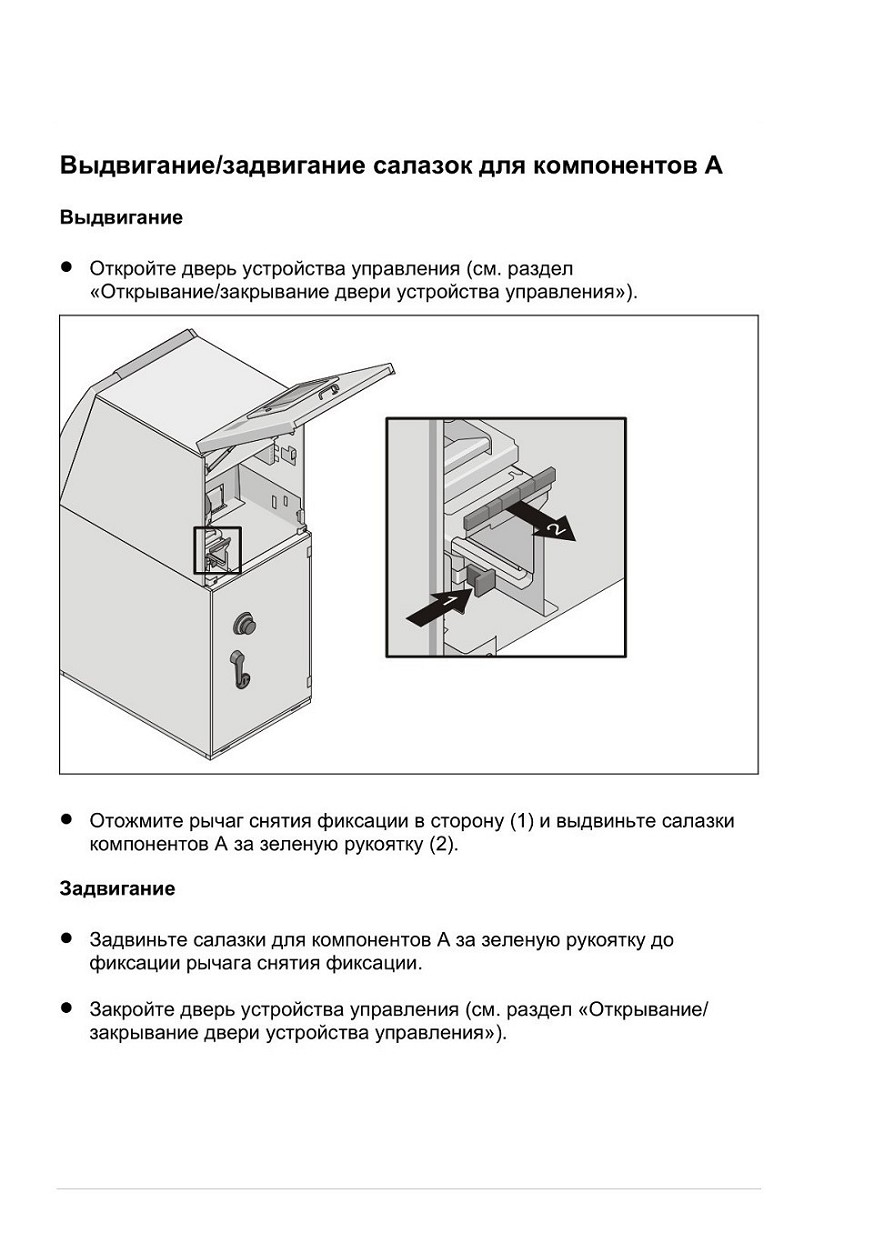

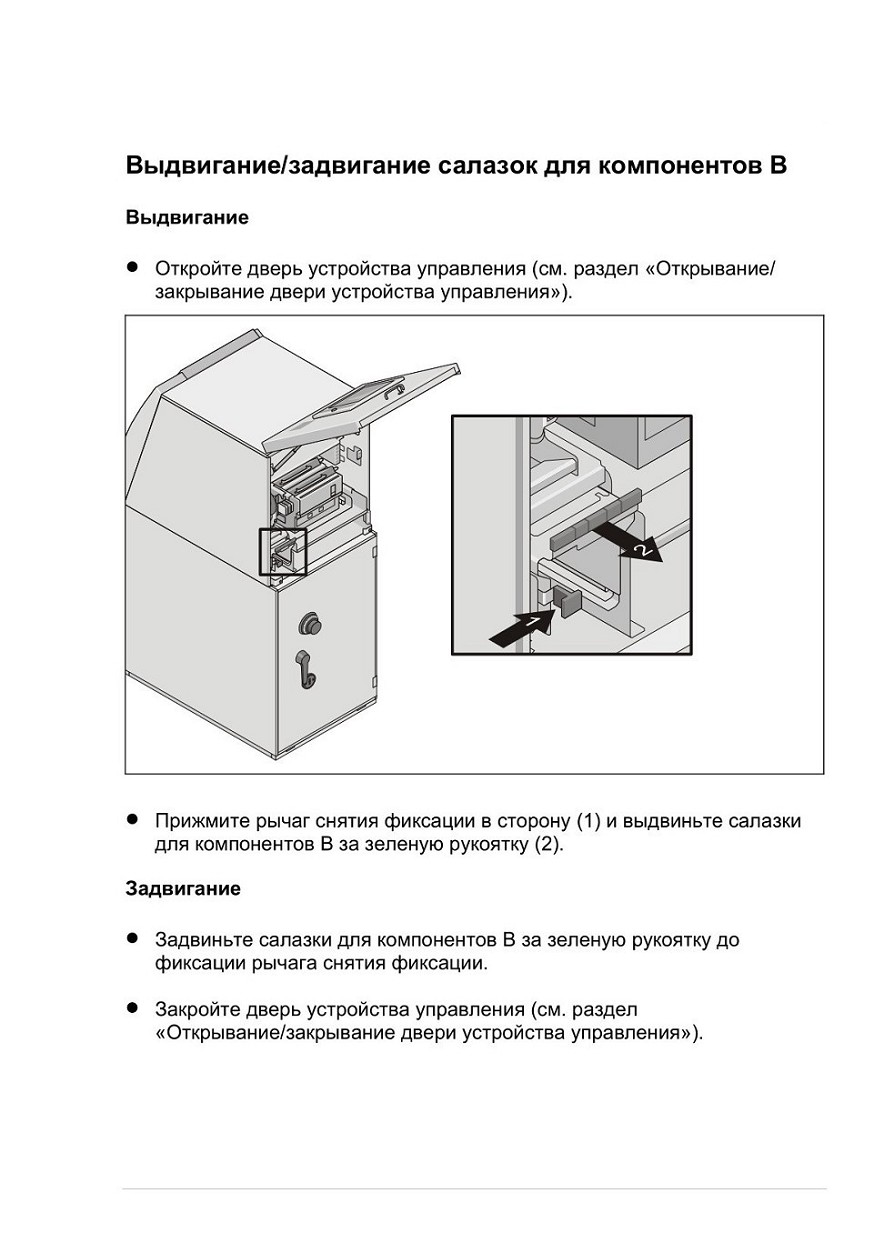

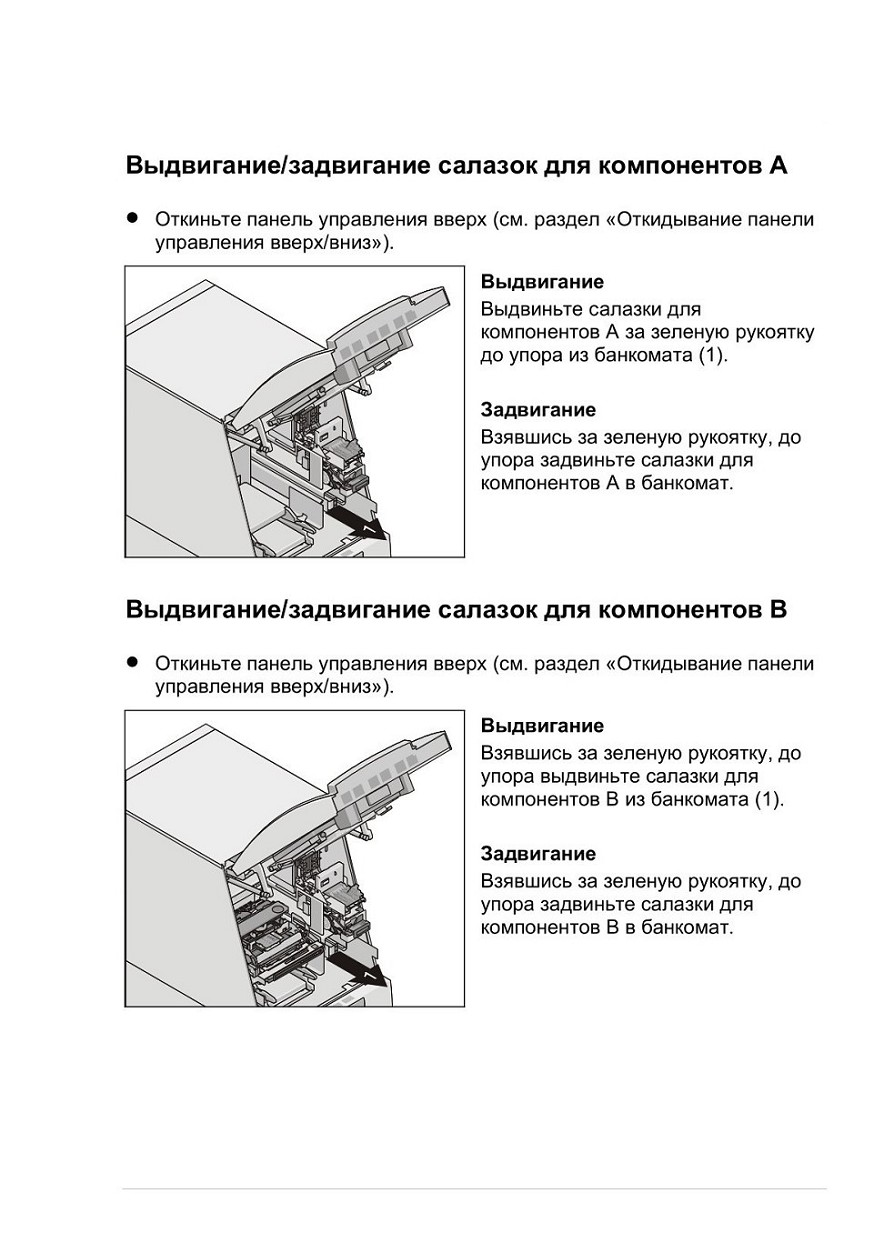

Выдвигание/задвигание салазок для компонентов А

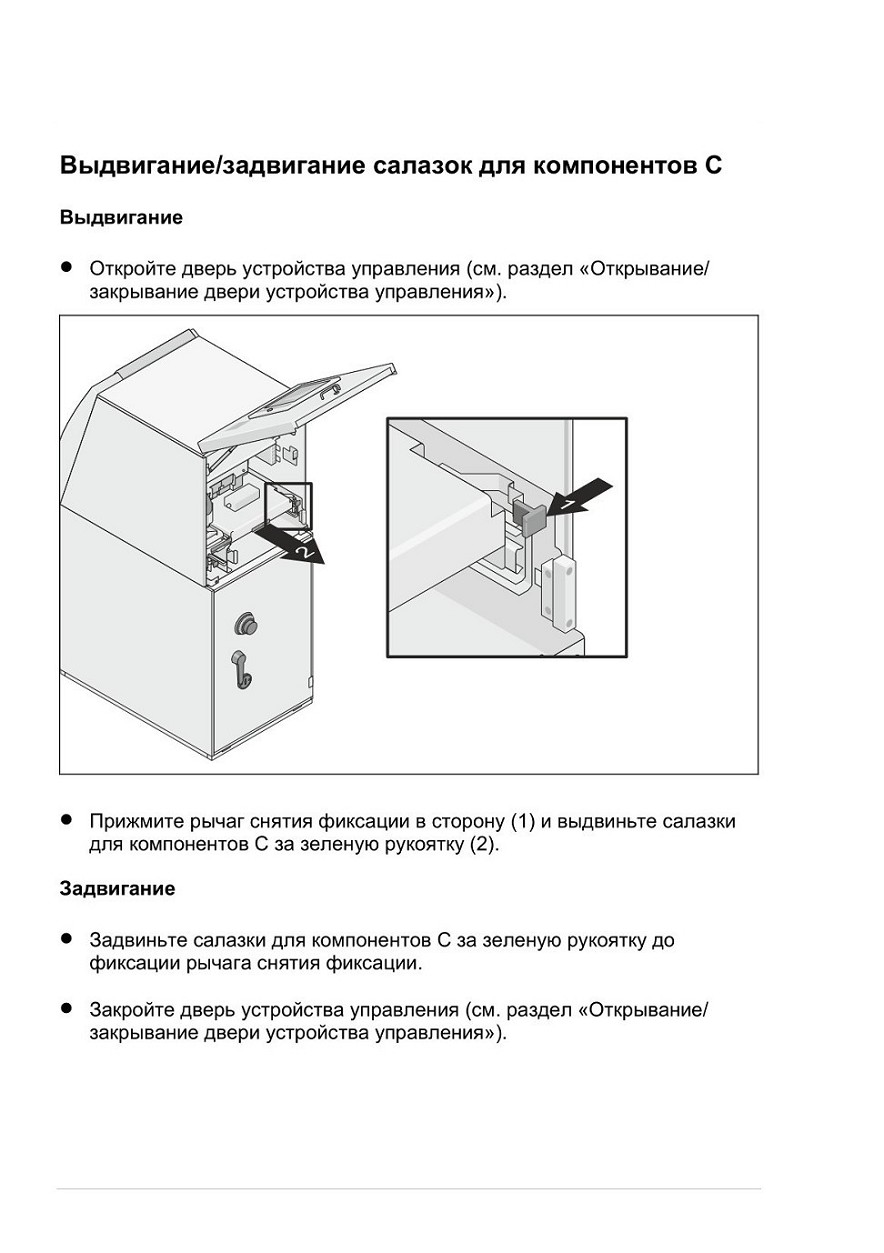

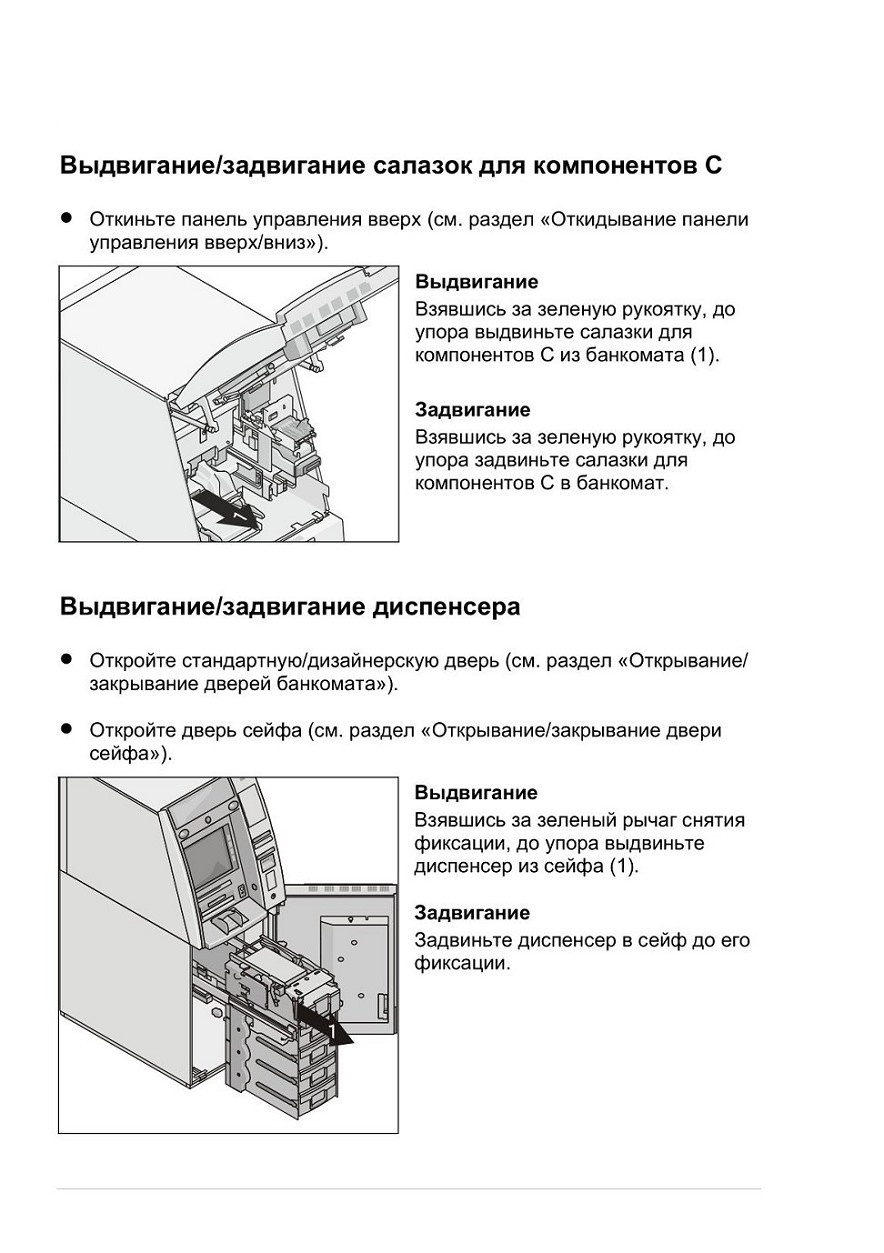

Выдвигание/задвигание салазок для компонентов С

CINEO C2060 I ProCash 8000 Задняя загрузка

Для ремонта и техобслуживания банкомата данного типа необходимо открыть дверь устройства управления на обратной стороне банкомата.

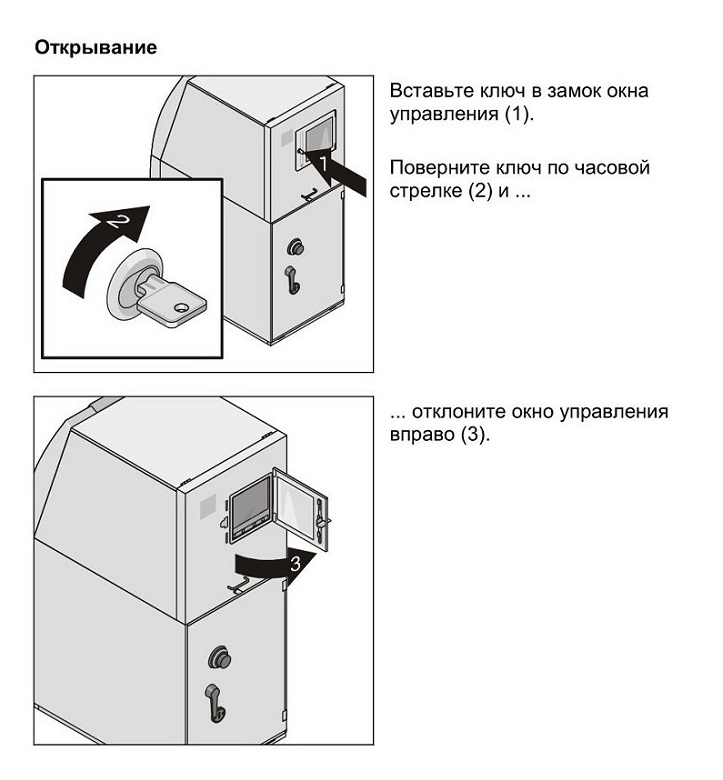

Открывание/закрывание окна управления панели оператора
