Проверка путей прохождения банкнот
Перед проверкой путей прохождения банкнот выполните следующие операции:

• Запустите специальную прикладную программу (см. главу «Управление банкоматом»).

• Откройте дверь сейфа (см. главу «Управление банкоматом»).

• Выдвиньте CMD-V4 из сейфа до упора за зеленый рычаг снятия фиксации (см. главу «Управление банкоматом»).
Если рычаг снятия фиксации заблокирован, необходимо проверить позицию захвата.

При возможности осторожно отодвиньте захват обратно в исходное положение. Произведите сброс функциональной кнопкой. Теперь проверьте, можно ли выдвинуть CMD-V4.

Если CMD-V4 выдвинуть невозможно, обязательно обратитесь к специалисту службы технической поддержки.

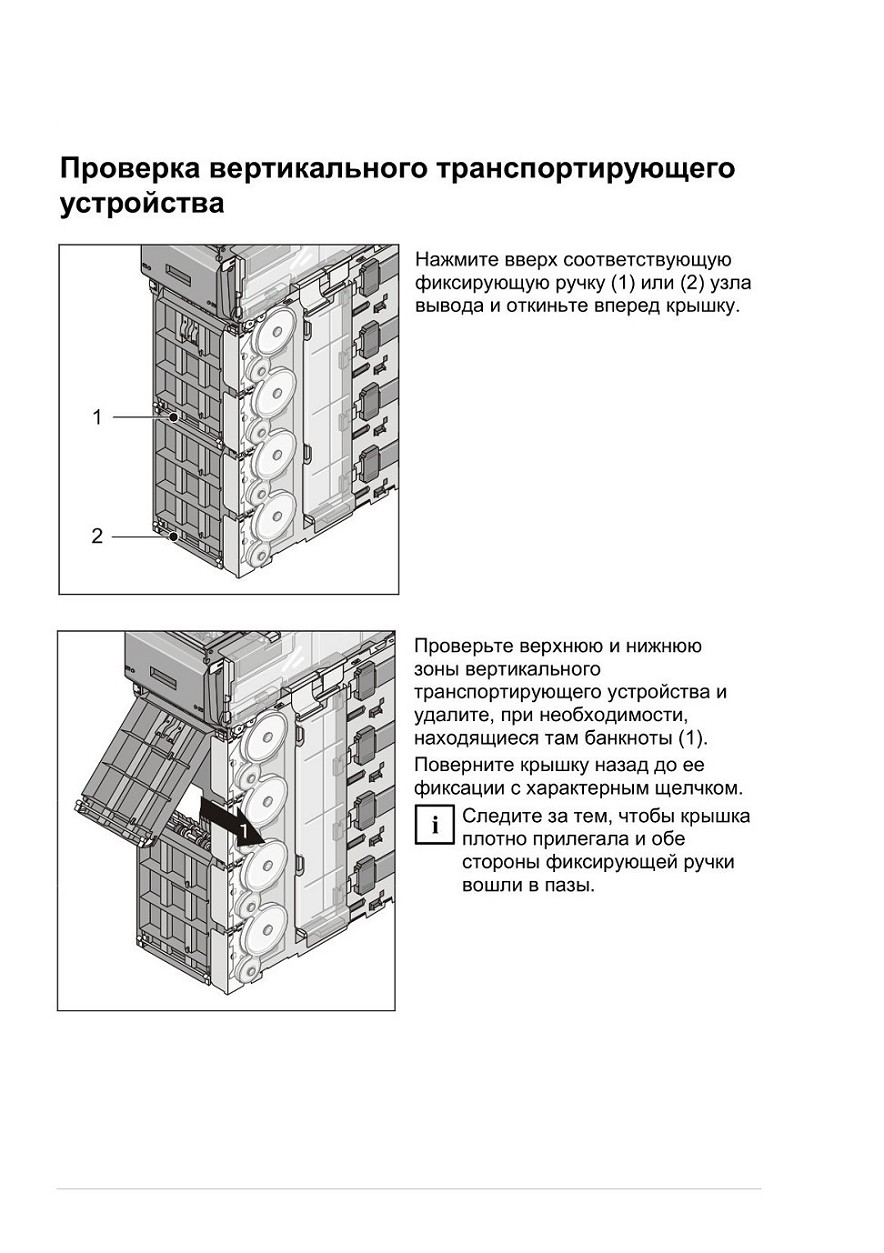

Проверка вертикального транспортирующего устройства

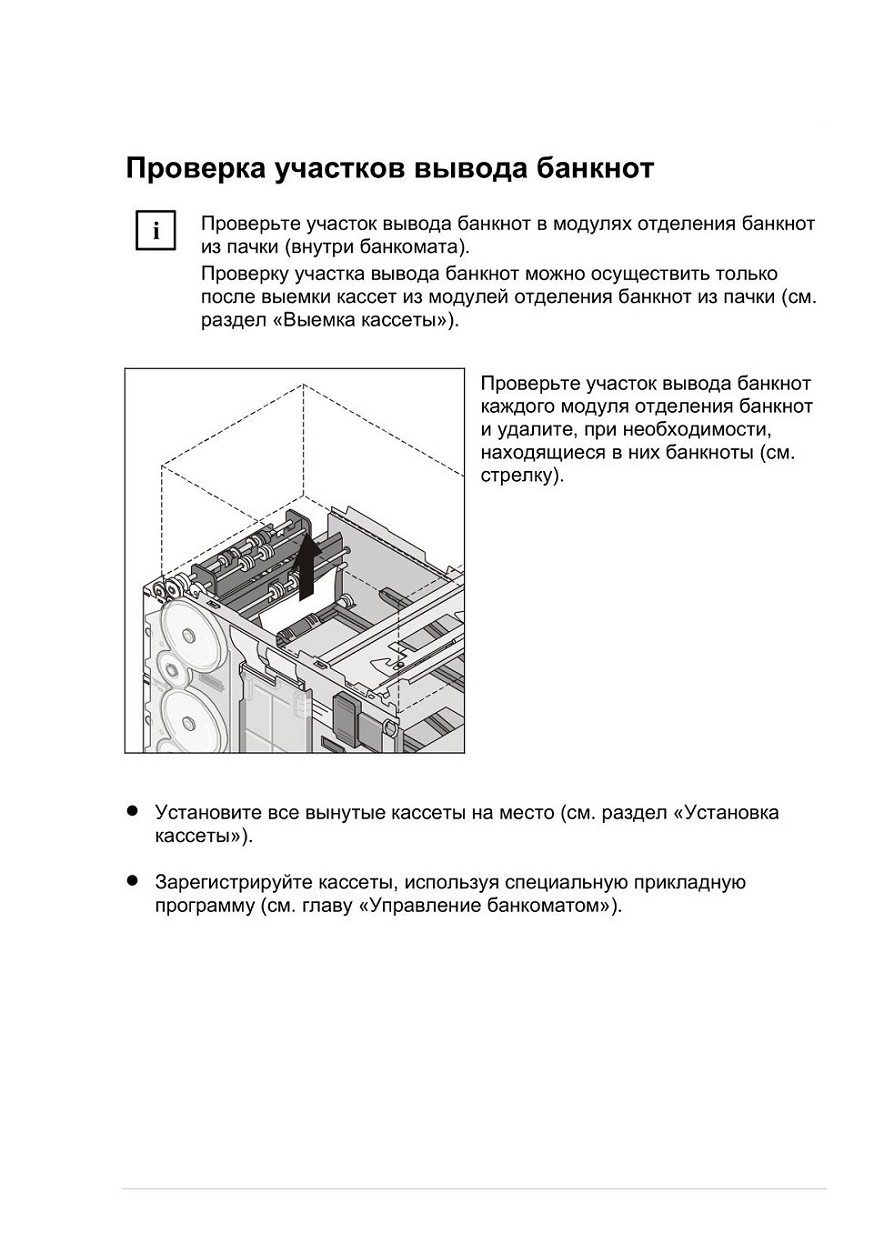

Проверка участков вывода банкнот

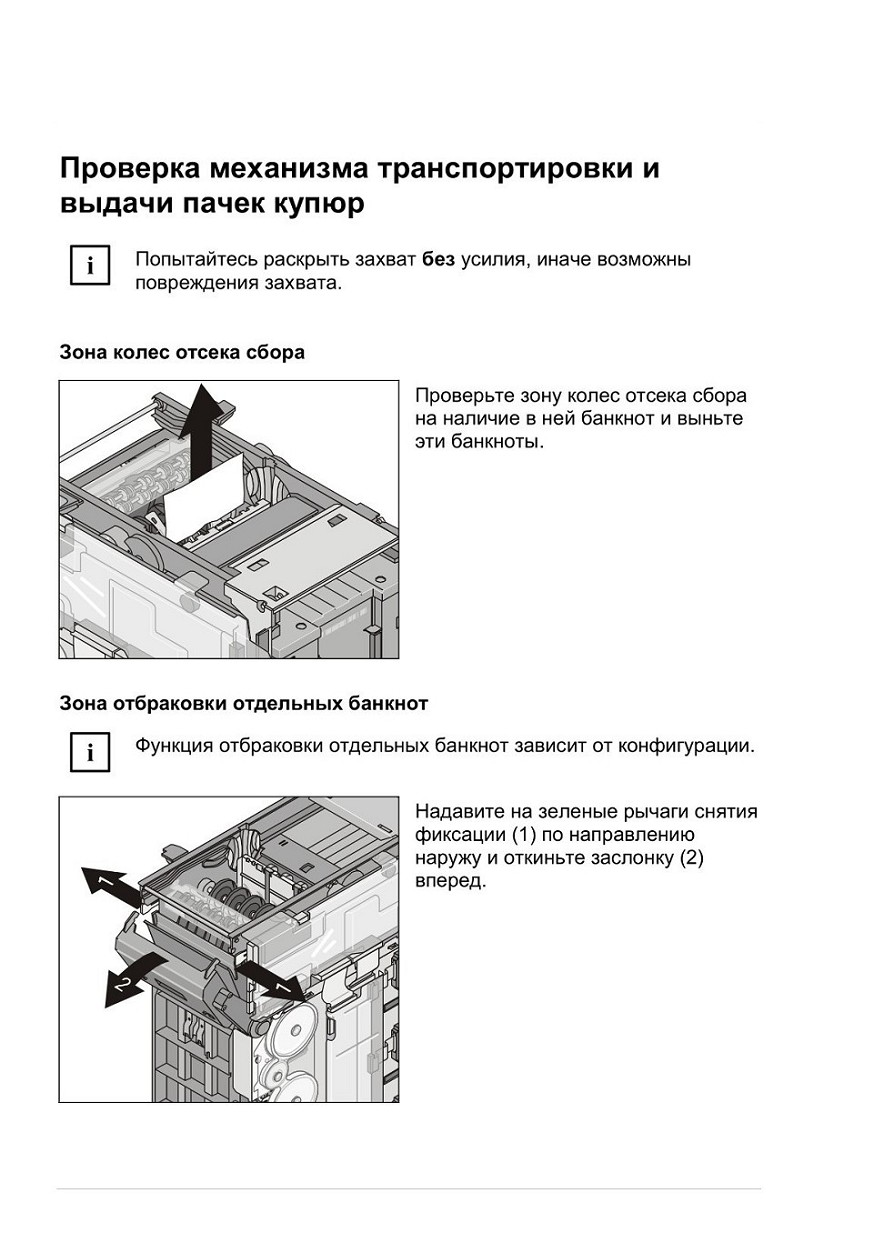

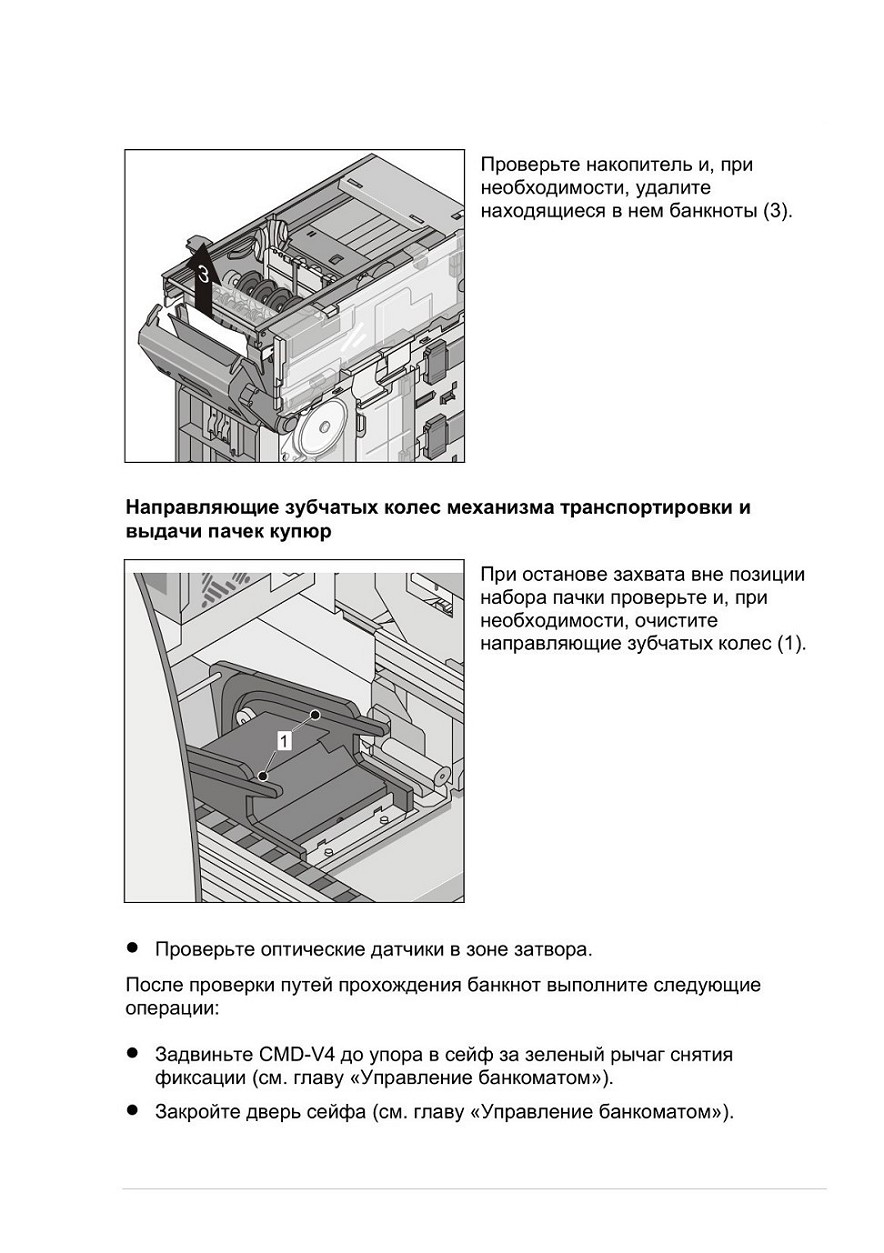

Проверка механизма транспортировки и выдачи пачек купюр

Функциональный тест
Запуск тестирования и сброс CMD-V4 осуществляется нажатием функциональной кнопки CMD-контроллера. Запускать тестирование можно только в нормальном режиме работы CMD-V4. При этом индикатор состояния показывает «00» или «14».

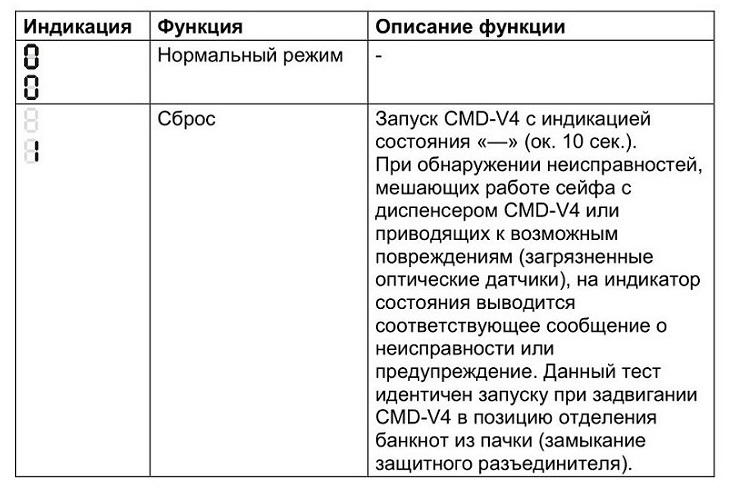

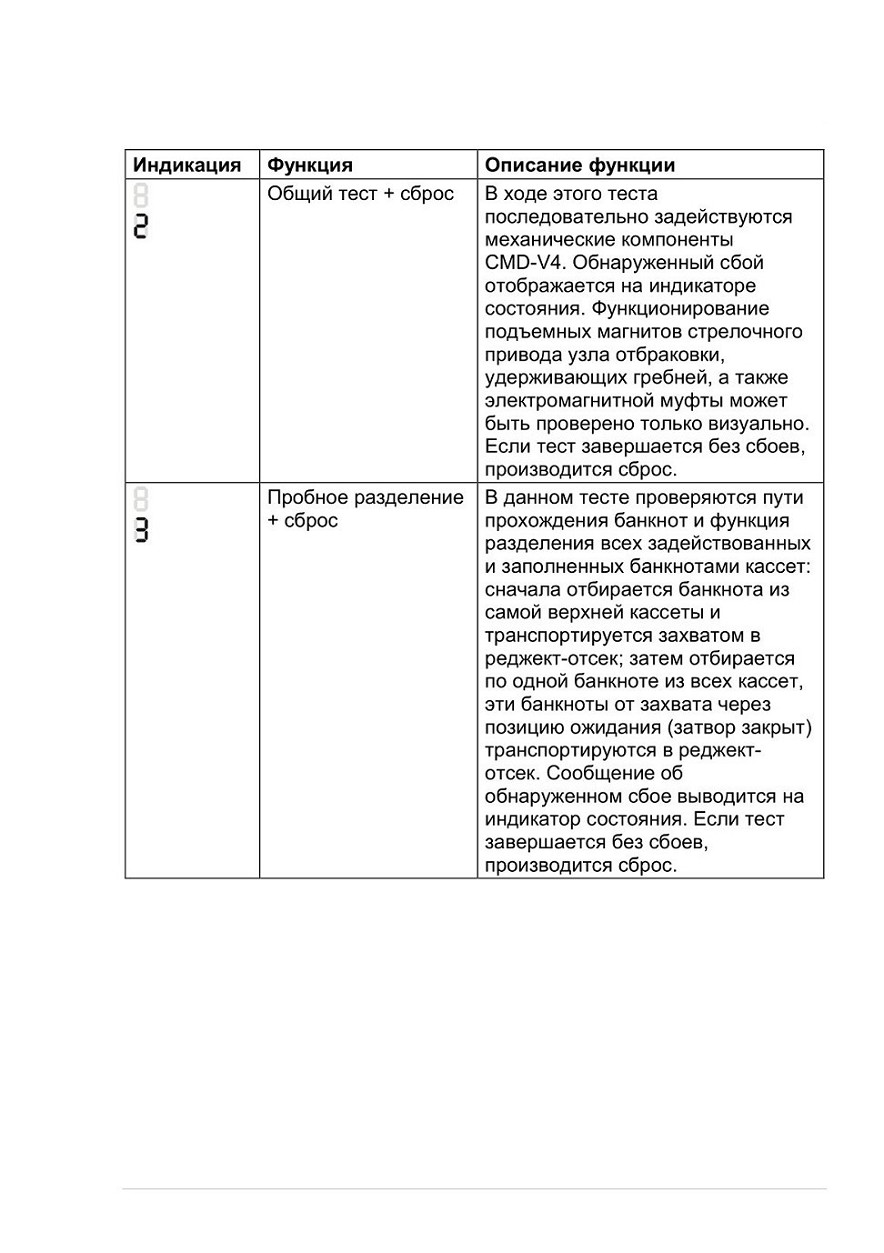

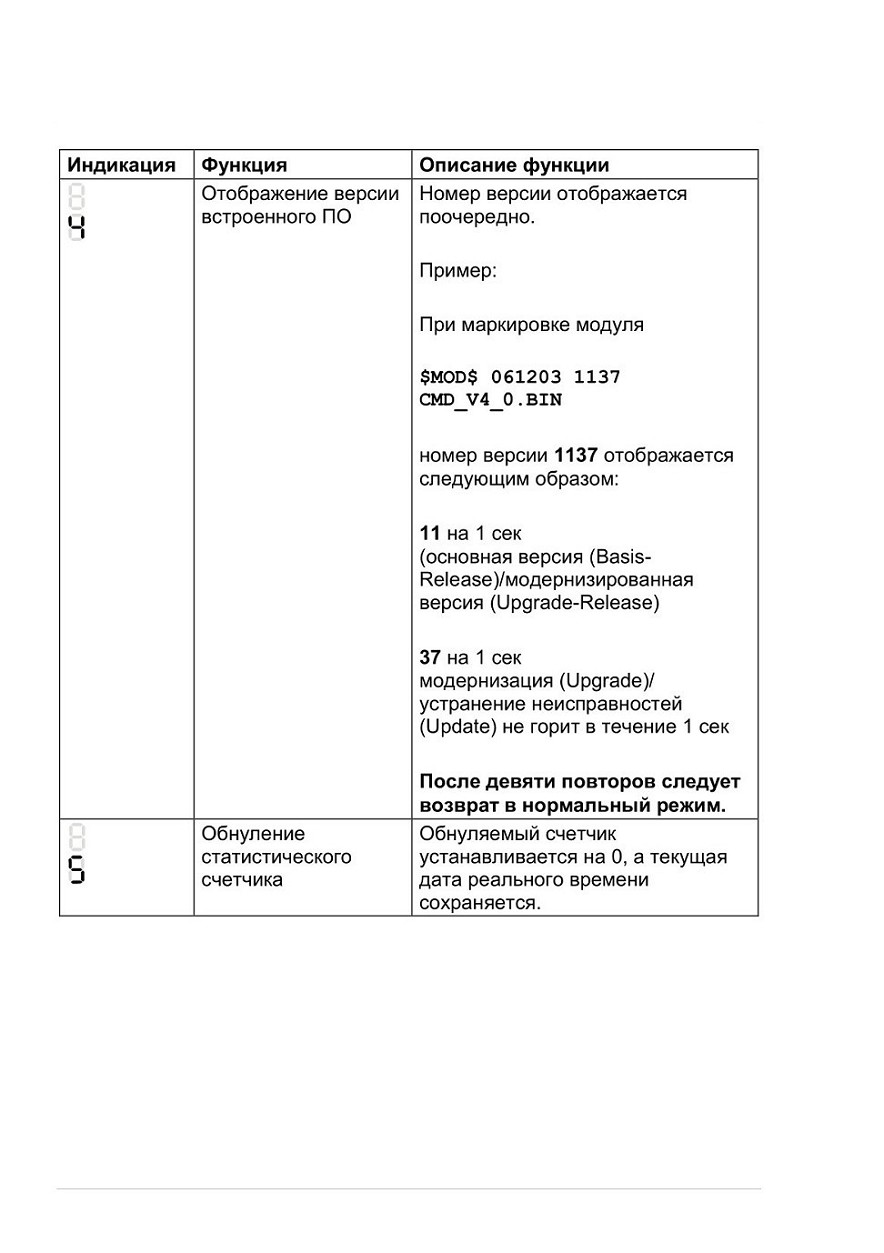

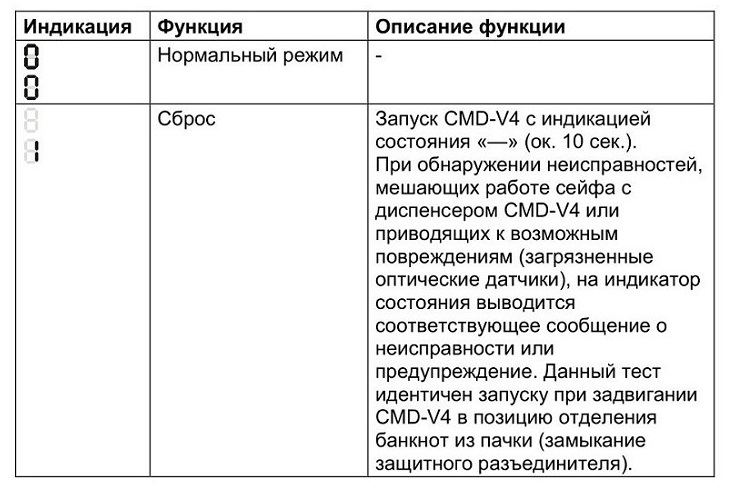

Нажатием и удержанием функциональной кнопки производится последовательная смена индикаций «00», «1», «2», «3», «4» и «5». Значения этих индикаций указаны в следующей таблице. Запуск определенной функции производится (кнопка при этом отпускается) после того, как на индикаторе состояния появится соответствующая индикация.
Описанные далее функции могут быть выполнены только при замкнутом защитном разъединителе (CMD-V4 в позиции выдачи). Функции «2» и «3» можно запускать только в нормальном режиме (индикация «00» или «14») и убедившись в том, что все пути транспортировки свободны.

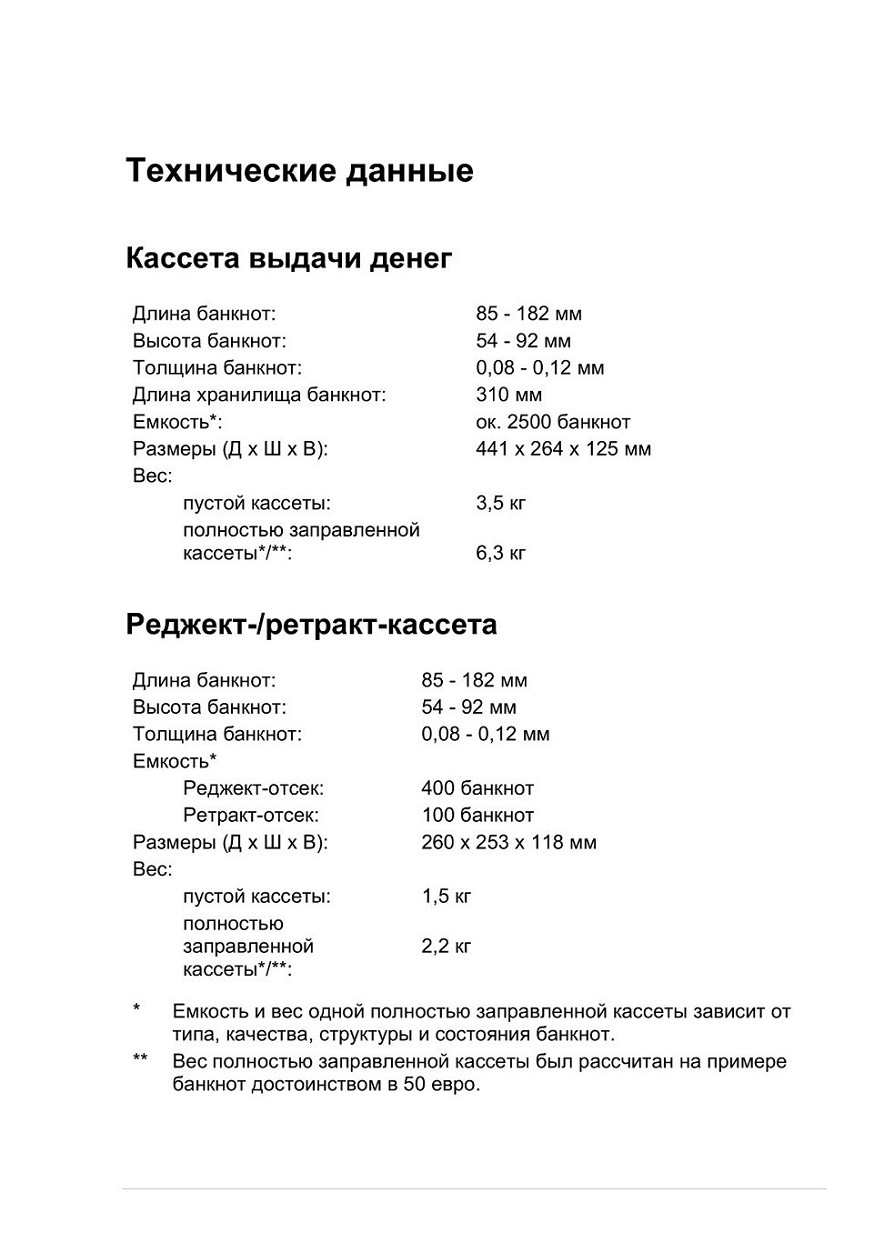

Технические данные

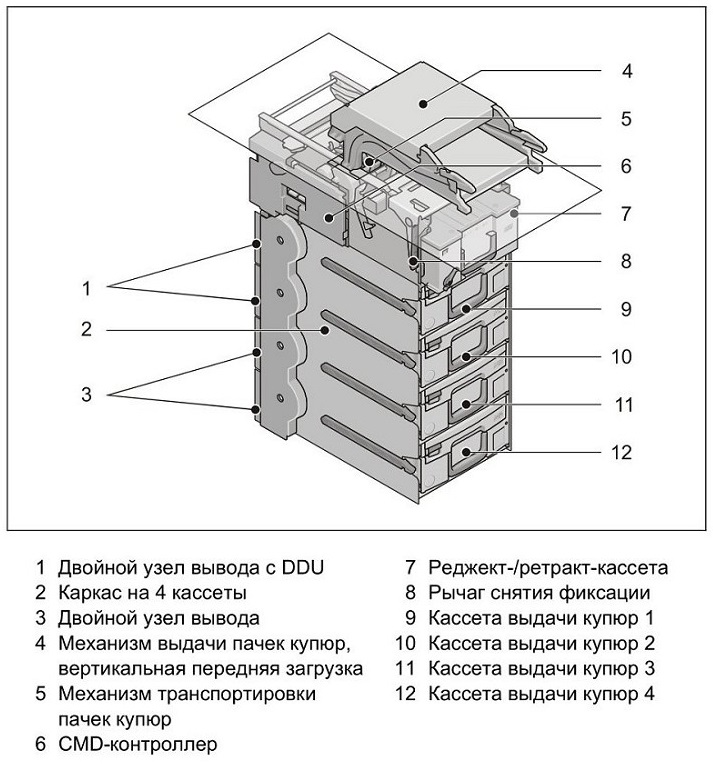

CMD-V5 - вертикальная выдача
Общий вид банкомата с передней загрузкой и вертикальной дачей

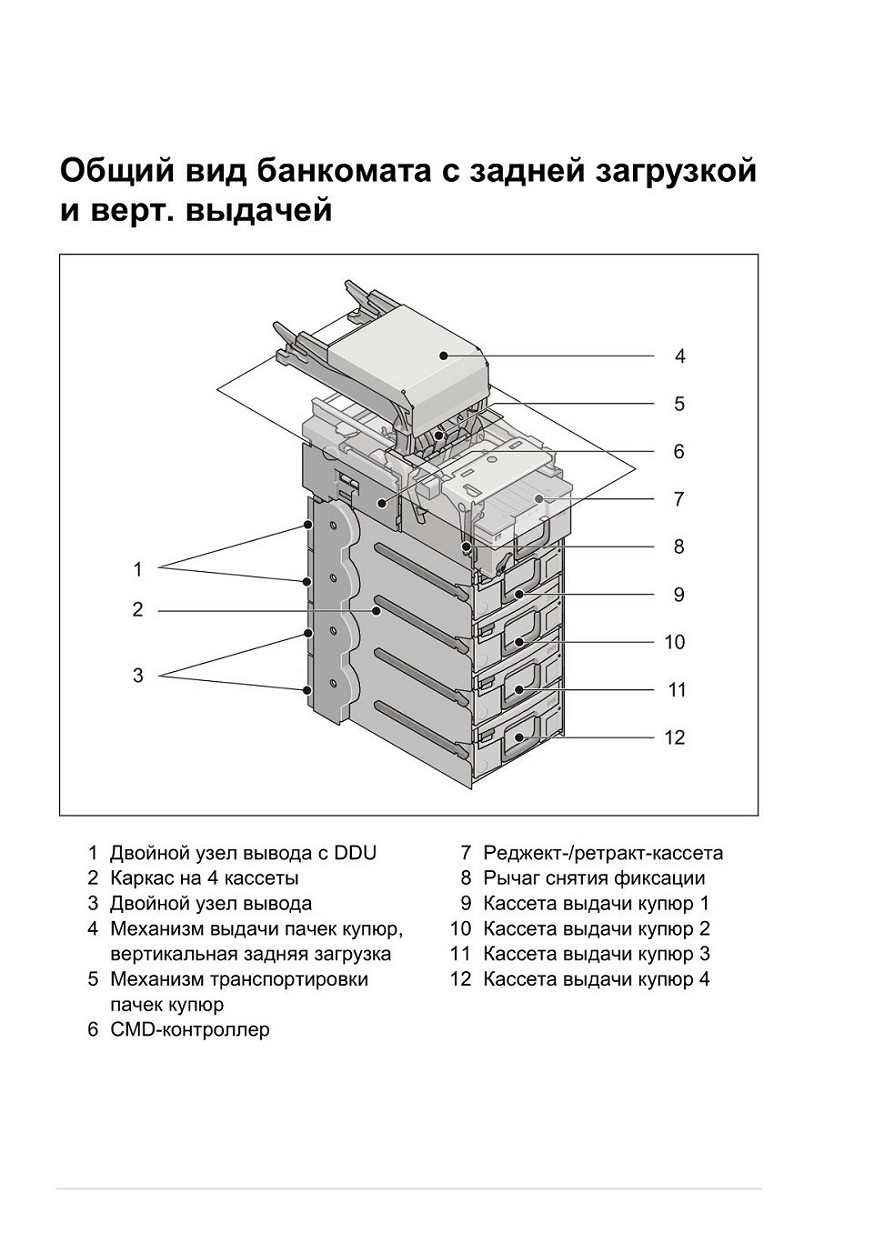

Общий вид банкомата с задней загрузкой и верт. выдачей

Важные указания по технике безопасности
- Для управления кассетой CINEO необходимо знать критерии безопасности процесса выдачи и утилизации (кругооборота) денежных знаков.

Кругооборот денежных знаков является индивидуальным для каждого клиента, и его можно задать с помощью приложения Cash Supply Manager (CSM).

- Эксплуатацию кассеты CINEO High End разрешается поручать только проинструктированному персоналу.

- Для гарантии правильного обращения с кассетой CINEO High End необходимо учитывать режим работы системы окрашивания банкнот, отображаемый на ЖК-индикации.

- При неправильном обращении с кассетой CINEO High End срабатывает система окрашивания банкнот.

- Если во время маркировки из кассеты CINEO High End вытекают чернила, избегайте любого контакта с ними и не вдыхайте их пары. Если чернила попали в рот или глаза, незамедлительно промойте рот или глаза водой. При длительном ухудшении самочувствия обратитесь к врачу, а также соблюдайте указания, приведенные в паспорте безопасности!

- Незамедлительно промойте участок кожи или одежды, на которую попали чернила из кассеты CINEO High End, мылом и большим количеством воды.

При срабатывании системы окрашивания банкнот необходимо обеспечить тщательную вентиляцию помещения.

- Избегайте любого контакта кожи с окрашенными банкнотами и с компонентами, на которые попали чернила из кассеты CINEO.

- Утилизацию чернил из кассеты CINEO High End необходимо производить в соответствии с законодательством страны пользователя с учетом рекомендаций изготовителя. Также соблюдайте указания, приведенные в паспорте безопасности!

Кассеты CINEO
Обзор

Кассеты CINEO можно использовать в различных системах серии CINEO. В различных системах кассеты CINEO могут иметь различные функции, которые перечислены ниже.

Кассеты CINEO предназначены для хранения банкнот после внесения наличных средств и банкнот для наличных платежей. При работе с диспенсером CMD-V5 используется только функция выдачи денег кассеты CINEO.

Существуют различные кассеты, и они предлагаются в разных вариантах:

- стандартная кассета;

- компактная кассета.

Для обоих вариантов кассет предлагаются модели Basic, Midrange и High End.

Функции кассеты CINEO Basic:

- функция вторичной переработки;

- функция выдачи денег;

- функция депозита;

- с замком/без замка;

- с возможностью опломбирования;

- измерение уровня заполнения (опция).

Функции кассеты CINEO Midrange:

- все функции кассеты CINEO Basic;

- контроль затвора и крышки;

- индикатор манипуляций;

- опциональная система Cash Management.

Функции кассеты CINEO High End:

- все функции кассеты CINEO Midrange;

- система окрашивания банкнот.

Начиная с категории кассеты Midrange, допускаются два задвигания без штекерного контакта, начиная с 3-го задвигания должен иметься штекерный контакт.

Если кассета 3 раза вставляется в один и тот же автомат без штекерного контакта, то при четвертом вводе (уже со штекерным контактом) для всей кассеты устанавливается статус «осуществлена манипуляция».
Кассеты Midrange не разрешается вставлять в обесточенные автоматы, так как в противном случае функция контроля затвора расценит данное действие как манипуляцию.
Кроме того, используются реджект-/ретракт-кассеты. Их можно использовать только в диспенсере.

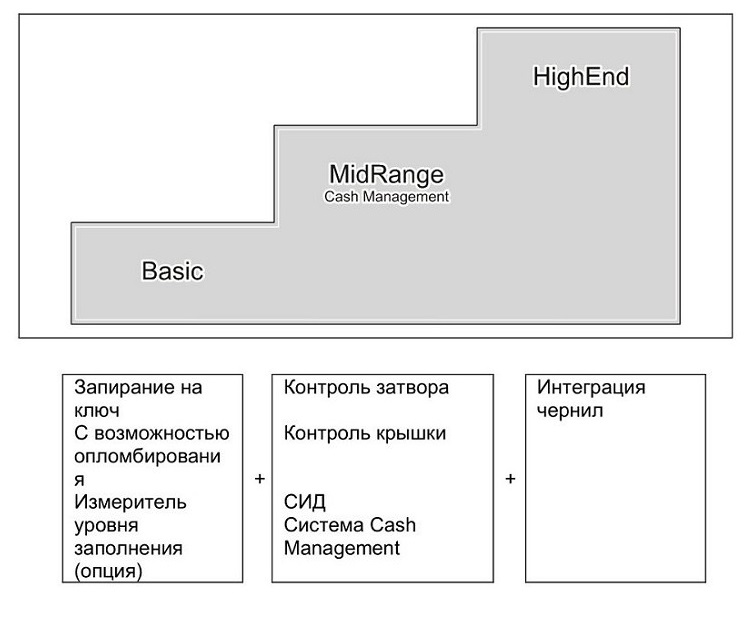

Концепция кассет CINEO

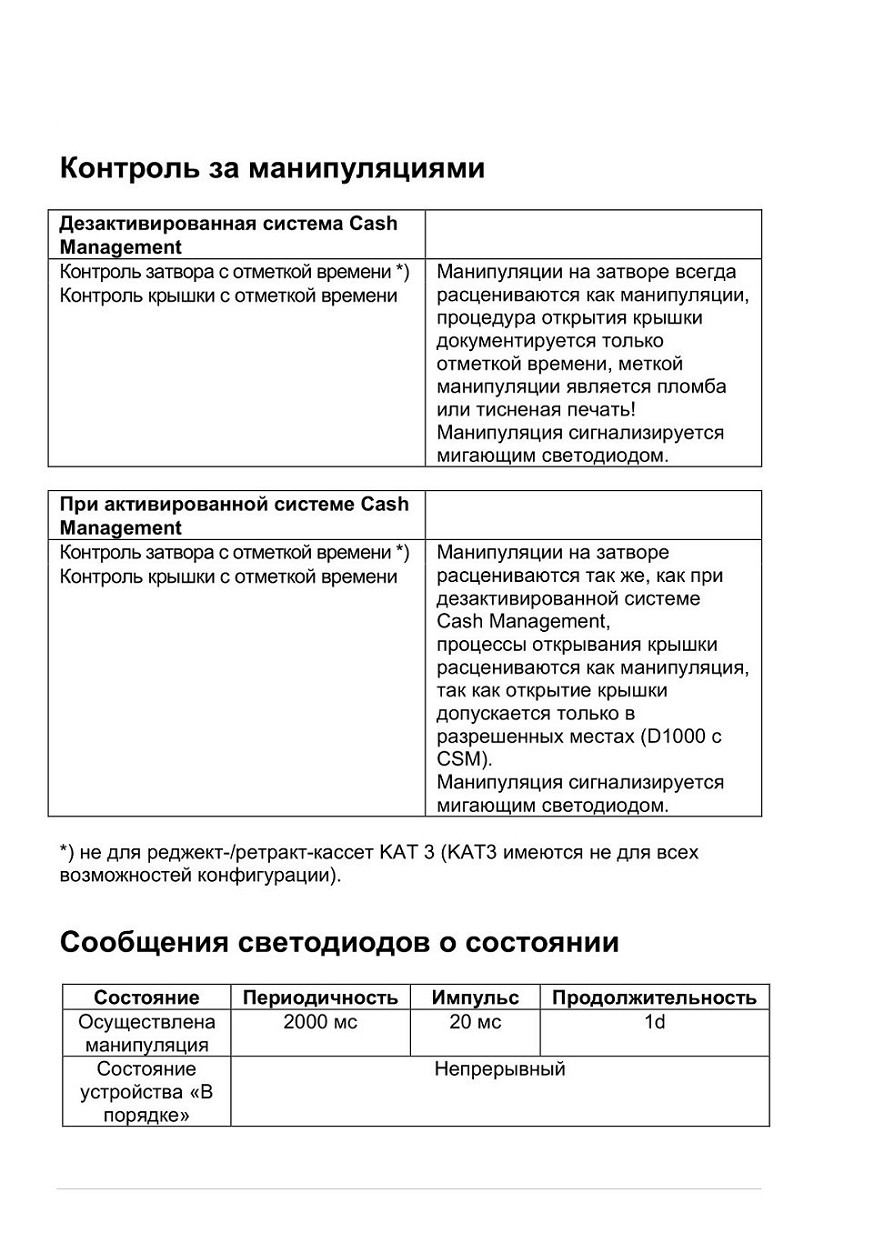

Контроль за манипуляциями

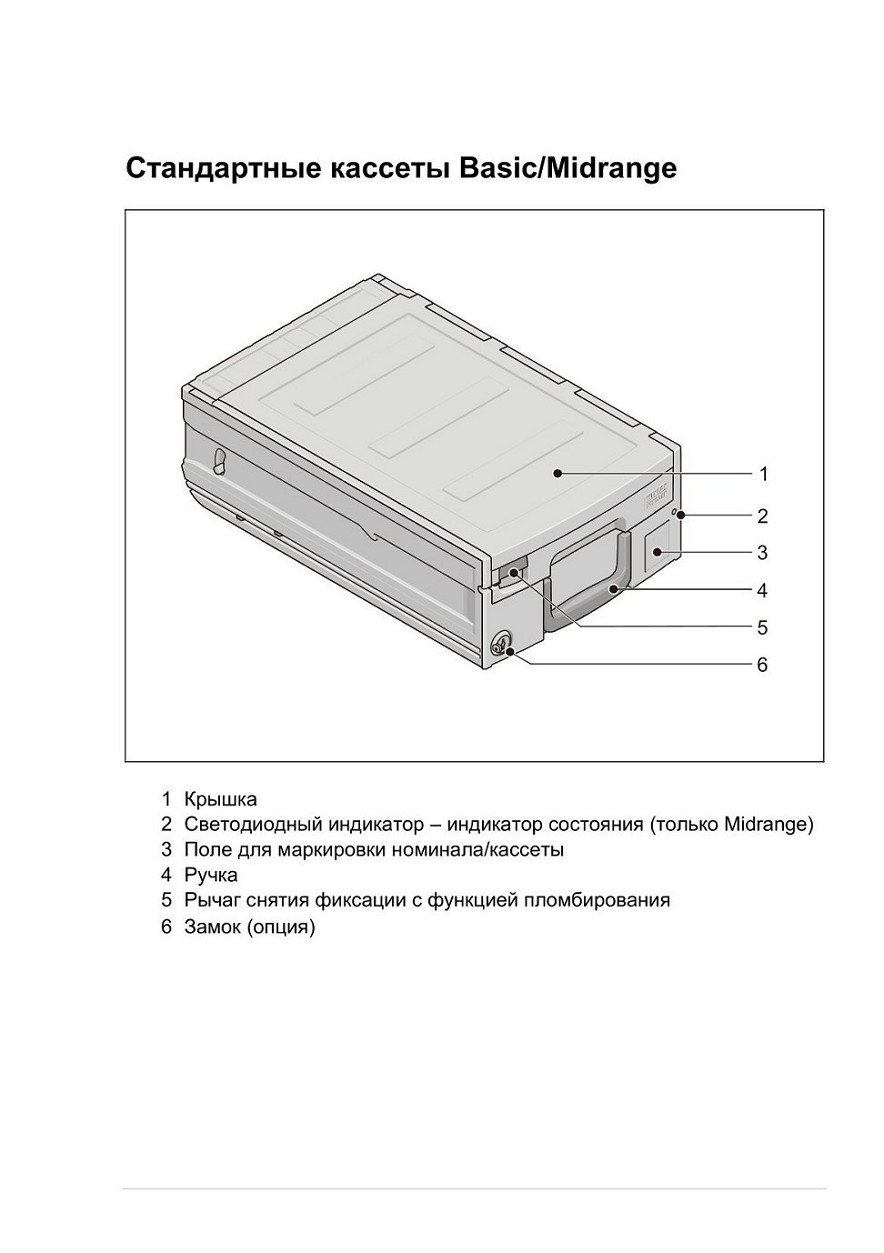

Стандартные кассеты Basic/Midrange

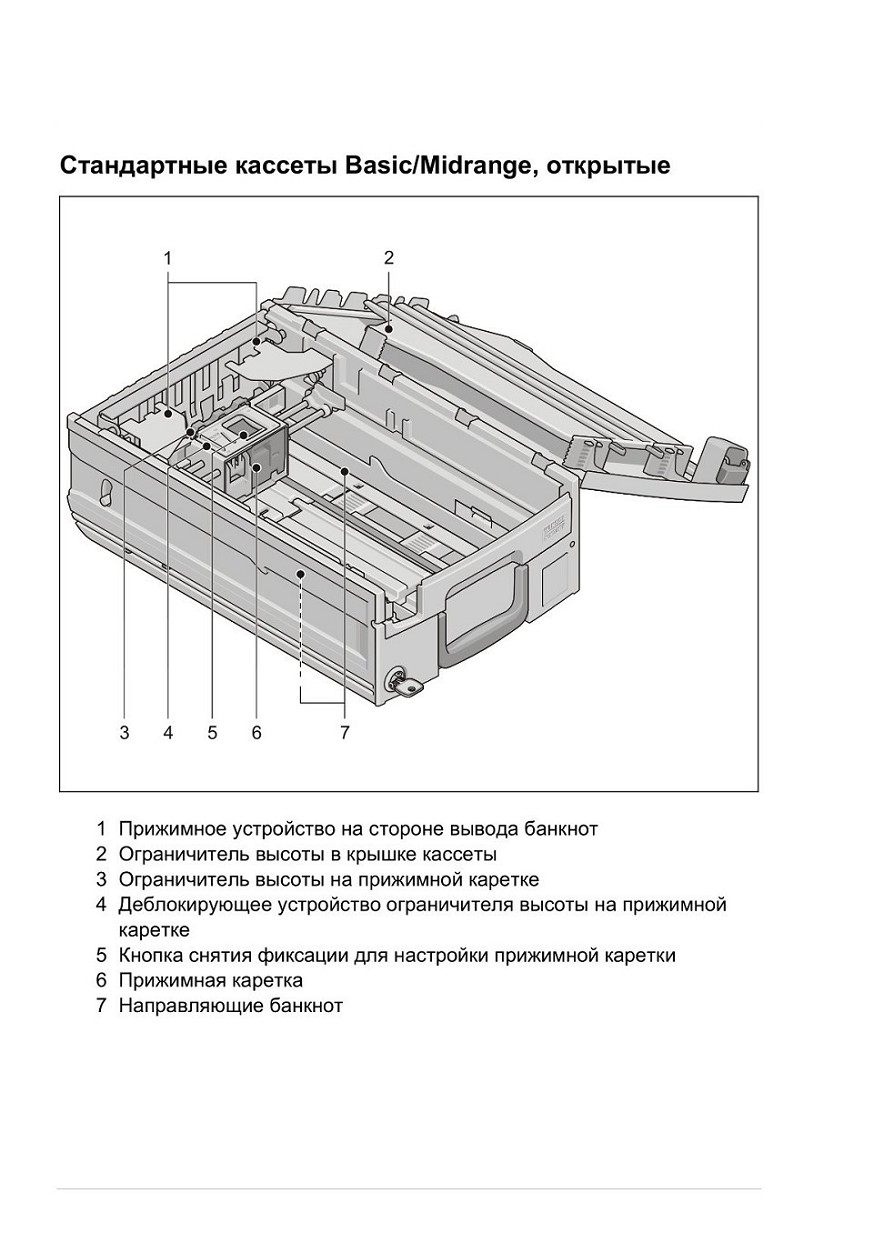

Стандартные кассеты Basic/Midrange, открытые

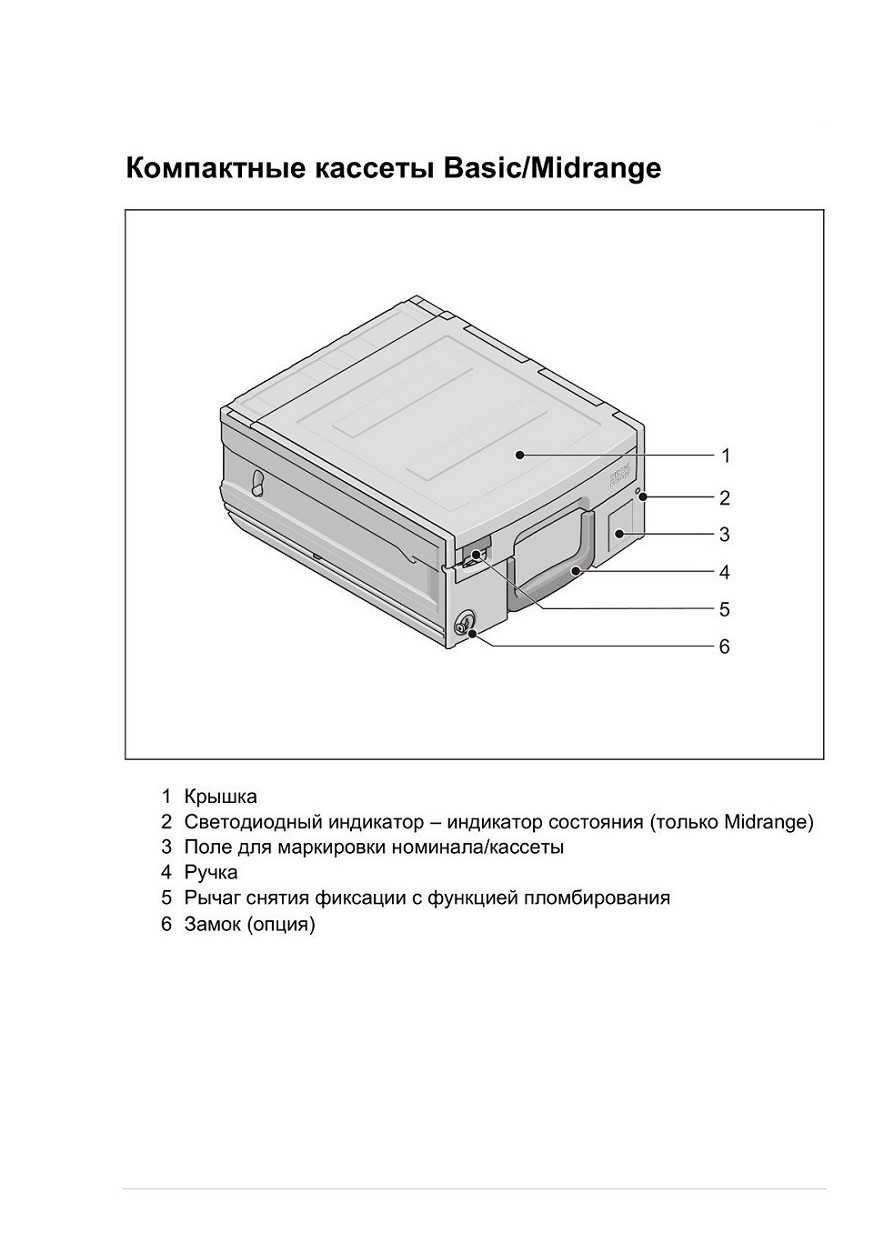

Компактные кассеты Basic/Midrange

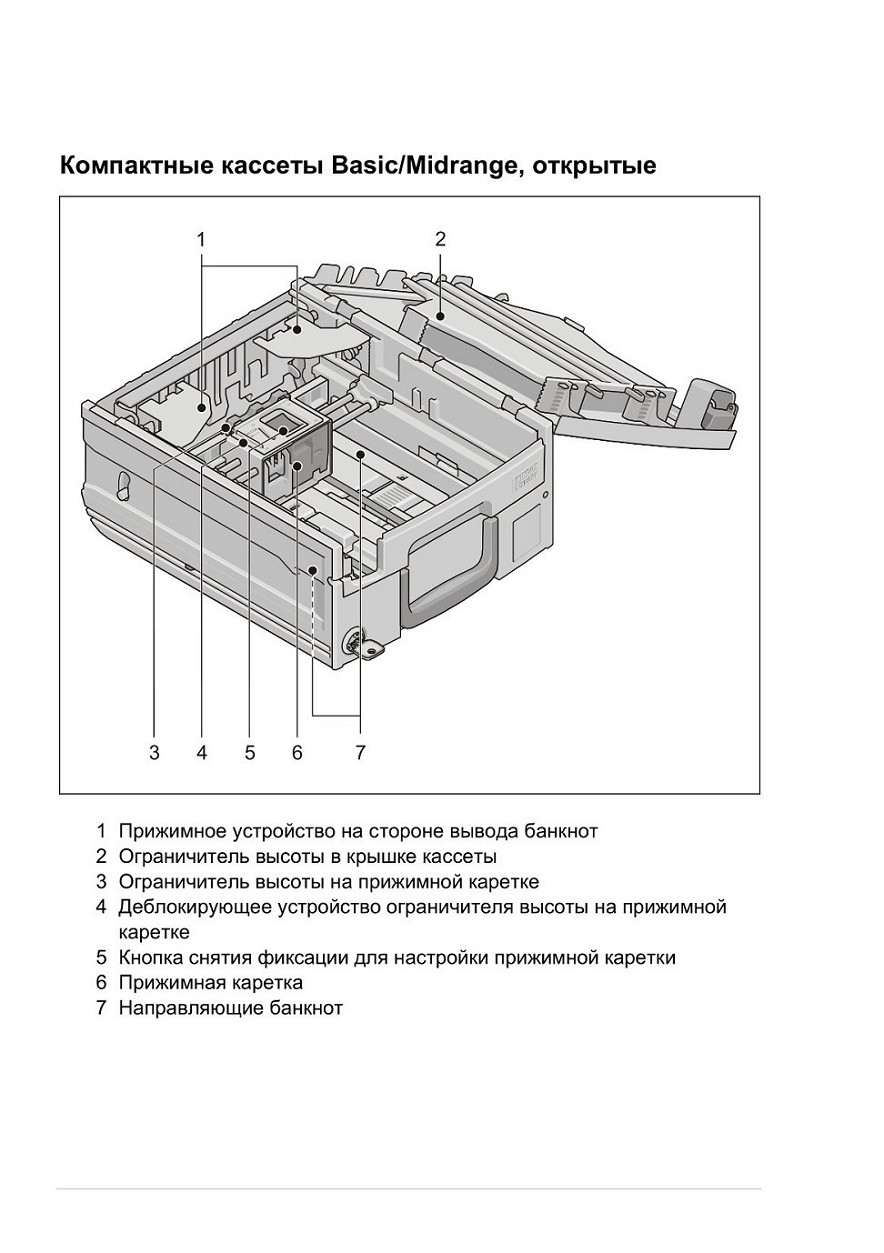

Компактные кассеты Basic/Midrange, открытые

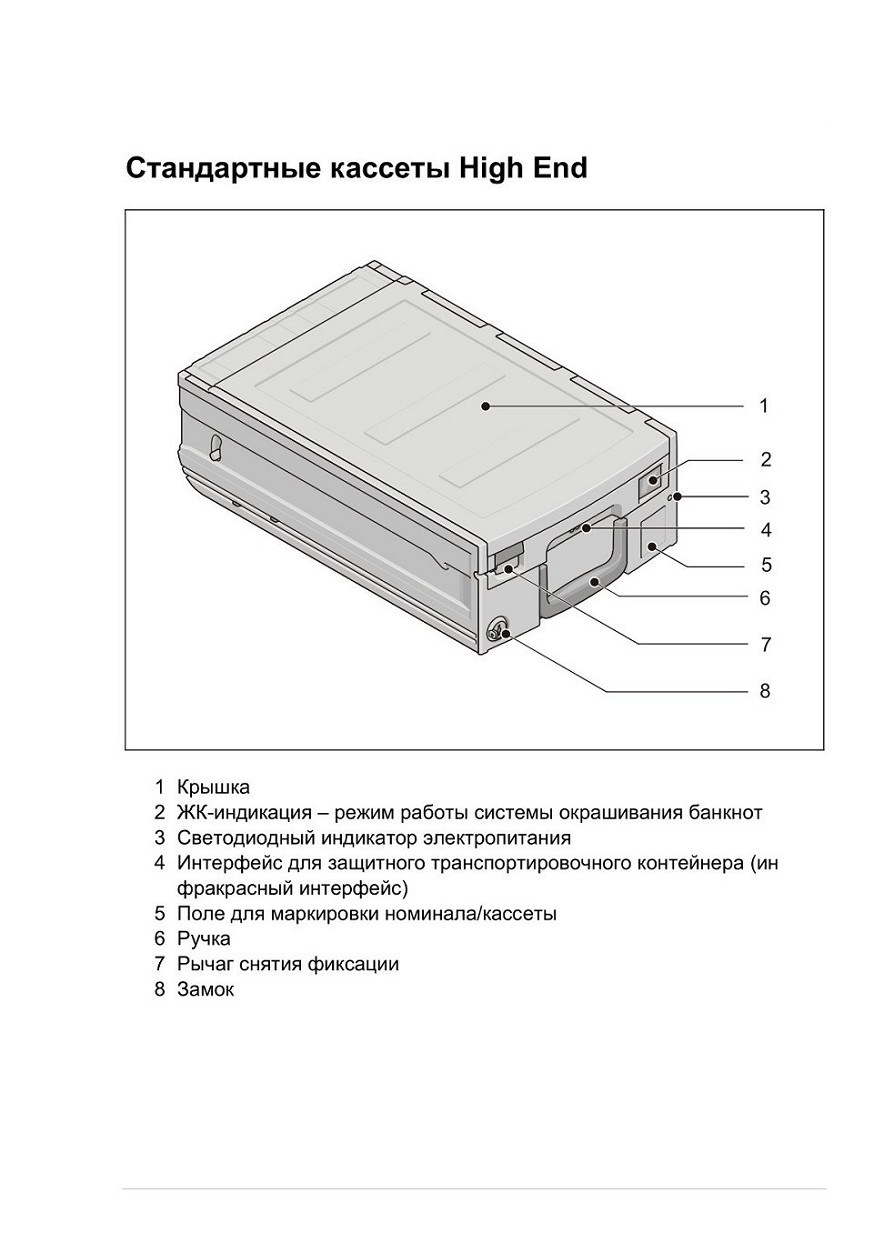

Стандартные кассеты High End

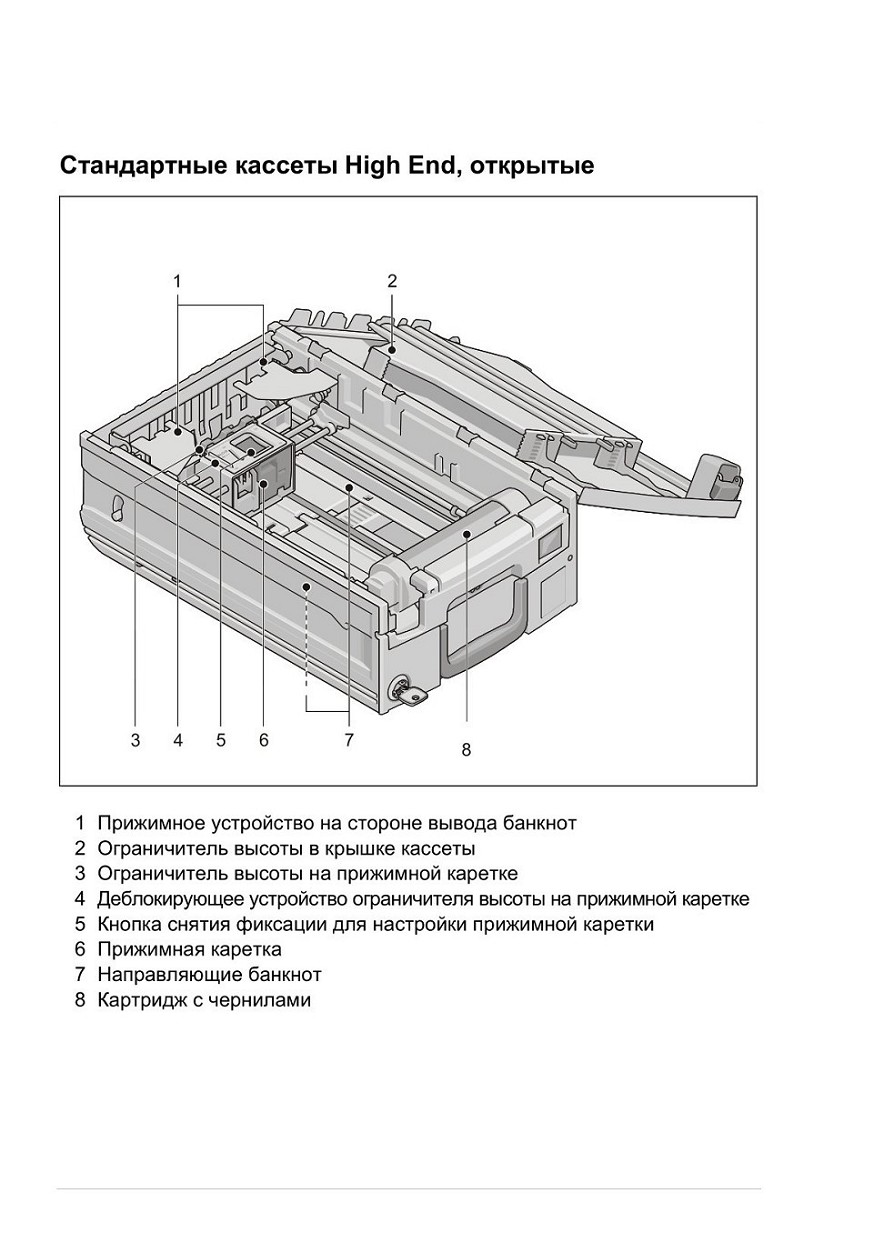

Стандартные кассеты High End, открытые

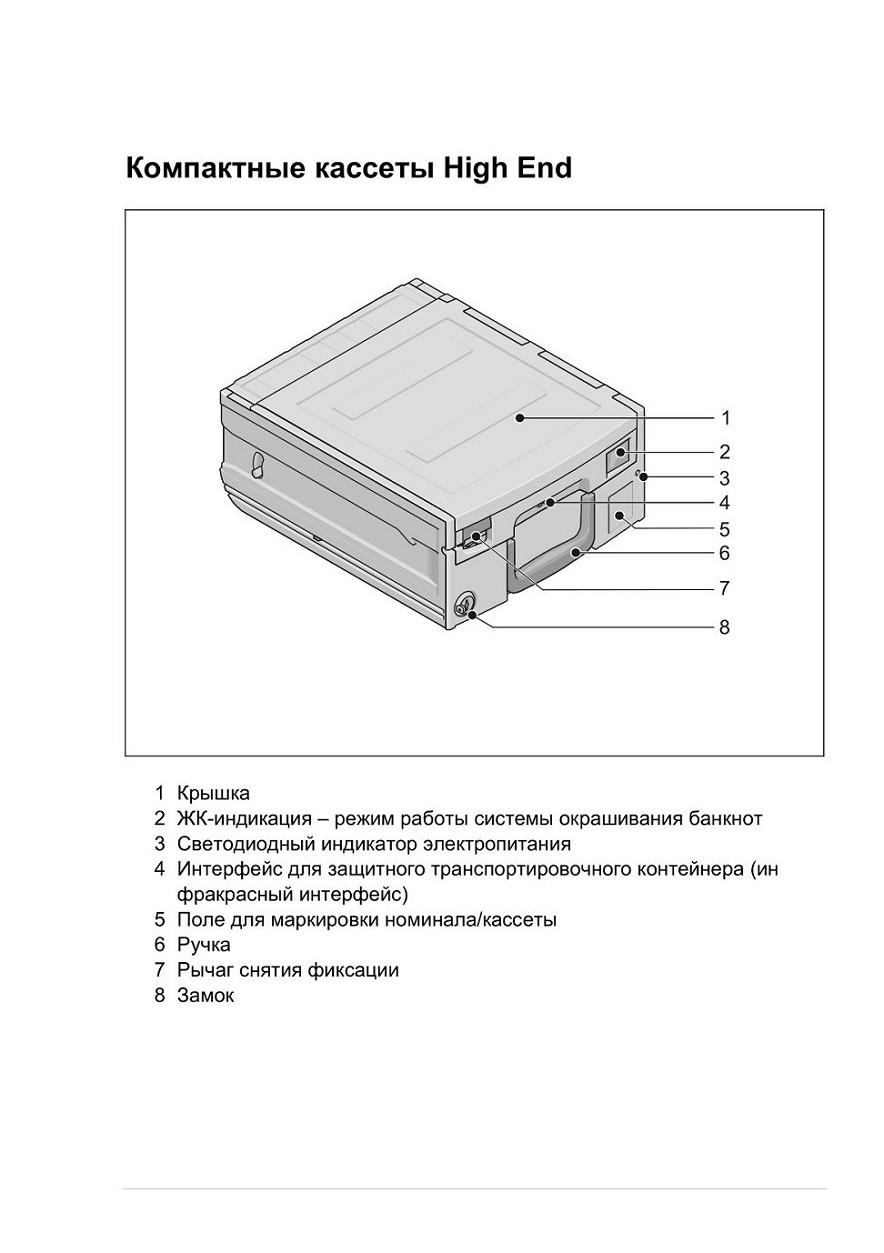

Компактные кассеты High End

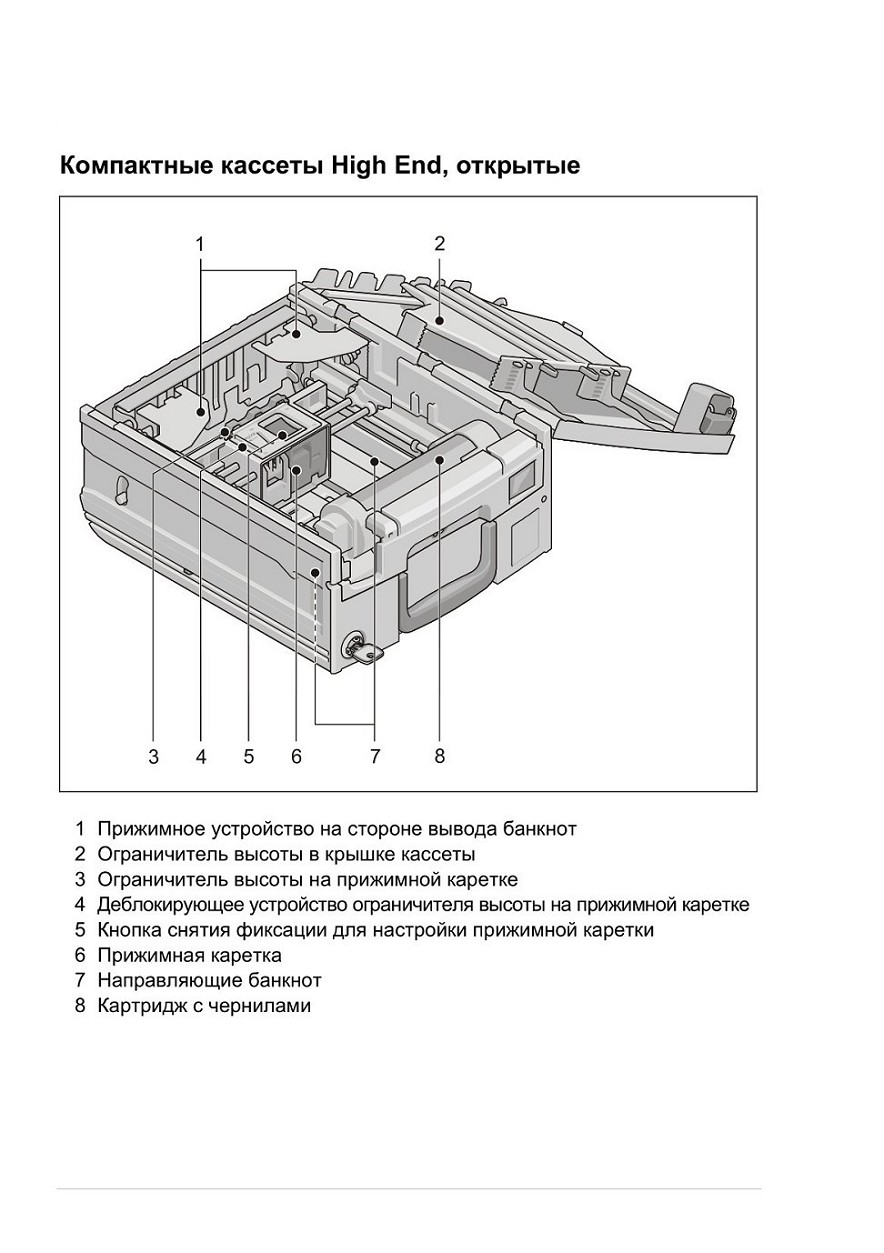

Компактные кассеты High End, открытые

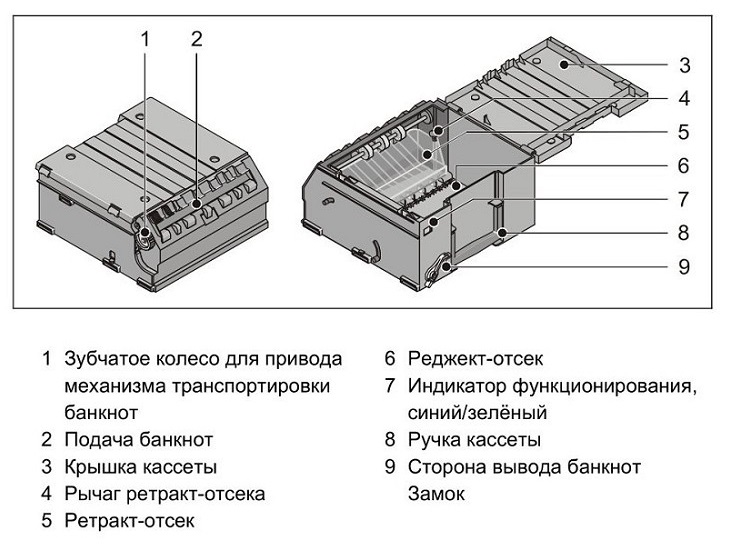

Реджект-/ретракт-кассета
В реджект-отсеке реджект-/ретракт-кассеты как правило скапливаются банкноты, неупорядоченно отделенные в результате неправильного или пробного отделения.

В ретракт-отсеке реджект-/ретракт-кассеты скапливаются деньги клиентов, например, не взятые клиентом банкноты.

Реджект-/ретракт-кассета предлагается в разных вариантах.

Варианты кассет

Реджект-/ретракт-кассета с поворотной рукояткой, пломбируемая (см.

рисунок)_

Реджект-/ретракт-кассета с замком, пломбируемая

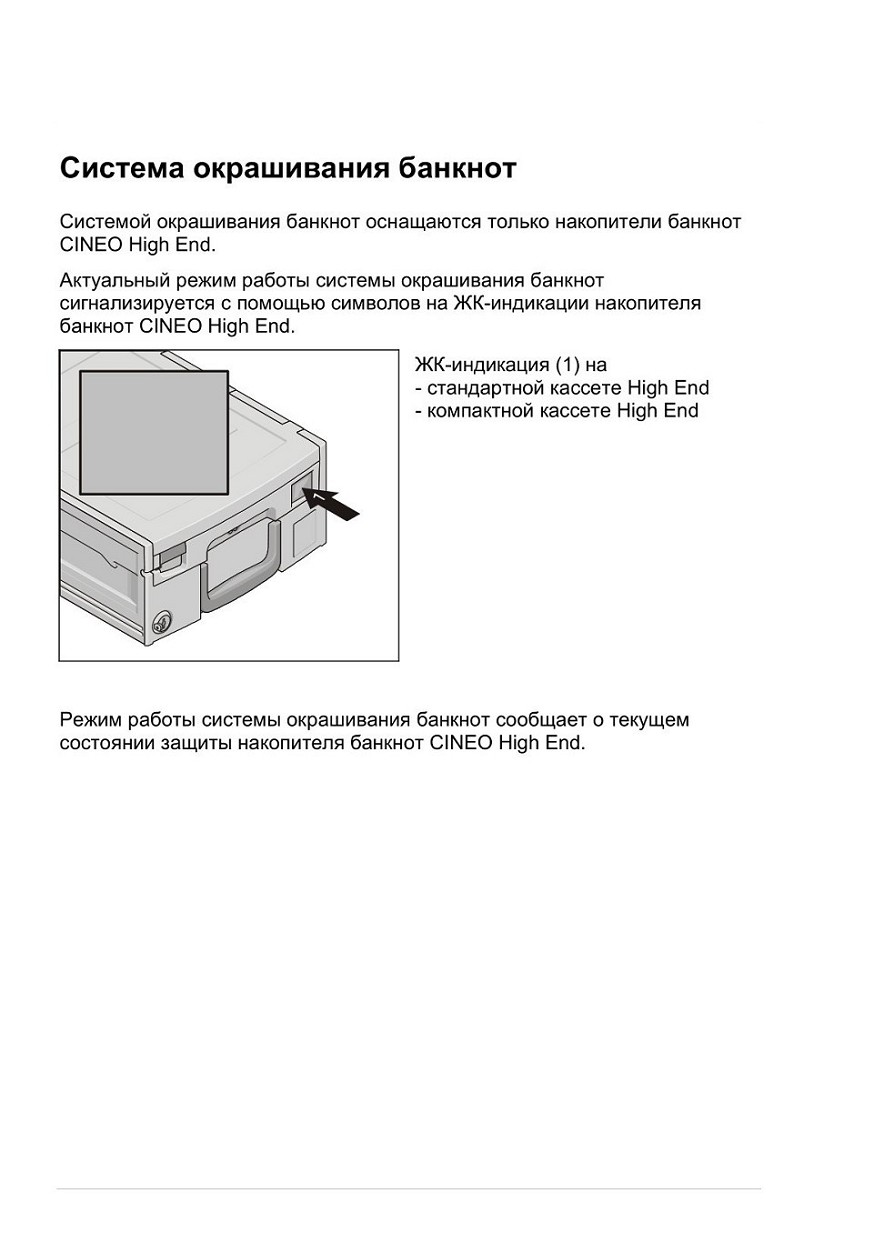

Система окрашивания банкнот

Процессы при работе системы окрашивания банкнот

Процессы описывают различные способы транспортировки кассеты CINEO High End и рулонного накопителя CINEO High End (накопителя банкнот CINEO High End) с одного места в другое.

Например, транспортировка накопителя банкнот CINEO High End может осуществляться сотрудниками фирмы по перевозке ценностей в специальном транспортировочном чемодане или без его использования.

Процесс и параметры заданного процесса сохранены в памяти накопителя банкнот CINEO High End:

Процессы для кассеты CINEO High End можно выбрать или настроить с помощью прикладной программы Cash Supply Manager (CSM).

Процесс для рулонного накопителя CINEO High End является предустановленным, и его нельзя изменить.

Возможны следующие процессы:

Процессы для кассеты CINEO High End

- In Branch (в филиале)

- CIT (фирма по перевозке ценностей)

- CIT with Case (фирма по перевозке ценностей с чемоданом) Процессы для рулонного накопителя CINEO High End

- Standard Drum (стандарт)

Описание процессов In Branch (в филиале)

Защита чернилами активна только в сейфе банкомата. Данный процесс используется для заполнения или опустошения кассеты CINEO High End непосредственно в филиале, когда не требуется защита при транспортировки.

CIT (фирма по перевозке ценностей)

Транспортировку кассеты CINEO High End из рассчетно-кассового центра и в него осуществляют сотрудники фирмы по перевозке ценностей.

CIT with Case (фирма по перевозке ценностей с чемоданом)

Транспортировку кассеты CINEO High End из рассчетно-кассового центра и в него осуществляют сотрудники фирмы по перевозке ценностей, используя специальный транспортировочный чемодан.

Standard Drum (стандарт)

Транспортировка рулонного накопителя CINEO High End осуществляется сотрудником на территории магазина или филиала.

Чтобы ограничить промежуток времени, необходимый на подобную транспортировку из одного пункта в другой, можно настроить таймер транспортировки.

Предельное значение

Система окрашивания банкнот активируется или дезактивируется в зависимости от того, превышено или не достигнуто ли предельное значение для накопителя банкнот CINEO High End.

Если сумма (стоимость денег) в накопителе банкнот CINEO High End ниже заданного предельного значения, система окрашивания банкнот дезактивируется. Если позже данное значение превышается, система окрашивания банкнот активируется.

Предельное значение для накопителя банкнот CINEO High End можно выбрать или настроить с помощью прикладной программы Cash Supply Manager (CSM).

Предельные значения можно установить для различных валют.

Настройка предельного значения «О» означает, что система окрашивания банкнот постоянно активна, даже если накопитель банкнот CINEO High End пуст.

Настройка предельного значения может предотвратить нежелательное срабатывание системы окрашивания банкнот.

Таймер

Можно задать следующие виды таймера:

Таймер транспортировки

Данным таймером определяется максимальный период времени, за который накопитель банкнот CINEO High End должен был перенесен из одного места в другое (например, из CINEO D1000 в банкоматы), чтобы не сработала система окрашивания банкнот.

Таймер транспортировки можно настроить с помощью прикладной программы Cash Supply Manager (CSM).

Значение таймера «О» означает, что таймер установлен на бесконечный срок и, таким образом, время его работы никогда не истекает.

Таймер «Open Safe»

Данный таймер активируется в момент открывания двери сейфа.

Он задает время, в течение которого пользователь должен снова закрыть дверь сейфа при вводе или извлечении накопителя банкнот CINEO High End, чтобы не сработала система окрашивания банкнот.

Таймер «Open Safe» можно настроить с помощью прикладной программы Cash Supply Manager (CSM).

В стандарте таймер «Open Safe» дезактивирован.

Сигнал тревоги таймера

Незадолго до момента срабатывания системы окрашивания банкнот раздается звуковой сигнал.

Данный таймер определяет время, за которое раздается данный звуковой сигнал перед срабатыванием системы окрашивания банкнот.

Сигнал тревоги таймера можно настроить с помощью прикладной программы Cash Supply Manager (CSM).

Таймер чемодана

Таймер чемодана настраивается только в процессе «CIT with Case».

В данном таймере задается время для транспортировки кассеты CINEO High End после ее извлечения из защитного транспортировочного резервуара (чемодана).

Он показывает, сколько у вас есть времени для помещения кассеты CINEO High End в безопасную среду (например, в сейф или секцию CINEO D1000 Docking Station) после извлечения из защитного транспортировочного резервуара до момента срабатывания системы окрашивания банкнот.

Он определяет максимальный промежуток времени, в течение которого кассета может находиться в небезопасной среде.

Стандартная настройка данного таймера составляет 90 секунд.

j Таймер чемодана можно настроить с помощью прикладной - программы Cash Supply Manager (CSM).

В некоторых странах при настройке таймера чемодана необходимо учесть, что его настройка регулируется законодательными положениями и изменять ее можно только в установленных законом рамках.
