Руководство по эксплуатации танка Т-44 (1946 год) - часть 5

IV. ЭКСПЛУАТАЦИЯ ПУЛЕМЕТОВ ДТ

1. ПОДГОТОВКА ПУЛЕМЁТА К СТРЕЛЬБЕ

1. Перед стрельбой насухо протереть канал, ствола.

2. Проверить смазку подвижных частей пулемёта и патронника.

3. Убедиться в отсутствии грязи и застаревшей смазки под отражателем, в выемках для боевых упоров, в пазах, расположенных в углах выемок для боевых упоров, и под зацепом выбрасывателя.

4. Проверить:

а) исправность и чистоту газового поршня и регулятора;

б) установку регулятора (нормальная установка на .отверстия в 3 мм);

в) крепление ствола в ствольной коробке (замыкатель ствола должен быть заведен доотказа);

г) свободное перемещение реек плечевого упора в направляющих лазах и удерживание их в приданном положении защёлкой;

д) исправность прицела;

е) правильность сборки пулемёта, обратив особое внимание;на действие возвратной пружины спускового механизма и работу предохранителя;

ж) наличие и исправность принадлежностей;

з) правильность выверки прицельной линии пулемёта, спаренного с пушкой и прицелом TШ-116.

2. ПРИВЕДЕНИЕ ПУЛЕМЁТА, СПАРЕННОГО С ПУШКОЙ, К НОРМАЛЬНОМУ БОЮ

Предварительная выверка по удаленной точке (400 м)

Предварительную выверку производить только после выверки прицела ТШ-16 с пушкой.

1. Совместить нулевые деления шкал дальностей прицела с горизонтальной нитью поля зрения прицела и вершину, центрального угольника с точкой наводки (рис. 21).

2. Отпустить болты крепления (4 шт.) фланца обоймы пулемёта

и, наблюдая за тем, чтобы не сбилась наводка по прицелу ТШ-16, при помощи установочных болтов (3 шт.) навести пулемёт в ту же точку наводки. Визирование при наводке производить через отверстие для выхода бойка ударника и канал ствола пулемёта. Выверка пулемёта по координатам (перекрестиям), нанесённым на выверочном щите (рис. 22), производится в таком же порядке, как и выверка прицела ТШ-16 с пушкой, с той лишь разницей, что ствол пулемёта наводится на правое перекрестие щита, обозначенное надписью «ДТ».

Окончательная выверка (проверка боя пулемёта)

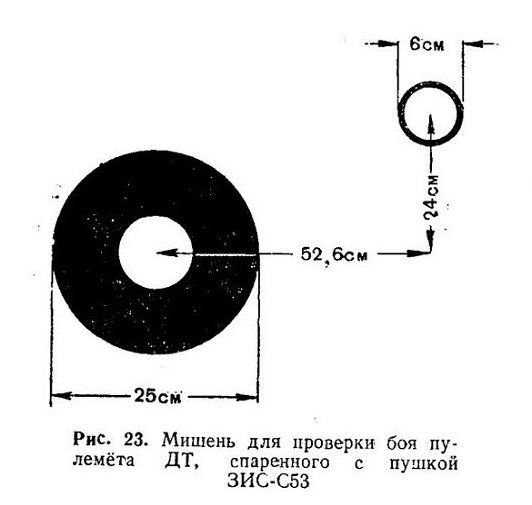

1. Для проверки боя пулемёта применяется пристрелочная мишень (рис. 23), точкой прицеливания (оптического прицела) которой служит центр черного круга диаметром 25 см. Контрольная (пристрелочная) точка наносится правее от точки прицеливания на 52,6 см, с превышением на 24 см в виде круга диаметром 6 см. Мишень устанавливается на дистанции 100 м.

2. Средняя точка попадания серии выстрелов должна совпадать с контрольной точкой или иметь отклонения от неё не более 3 см, считая от центра круга.

3. Для проверки боя установить по шкале ДТ прицела ТШ-16 прицел «4», совместив вершину центрального угольника с точкой прицеливания, и, прицелившись, произвести подряд четыре одиночных выстрела с наведением каждого выстрела.

При отклонении от контрольной точки средней точки попаданий попадания более чем на 3 см изменить соответственно направление ствола пулемёта установочными болтами, после чего вновь повторить пристрелку.

Проверку боя продолжать до тех пор, пока отклонение средней точки попадания от контрольной точки будет не свыше 3 см (т. е. в круге диаметром 6 см).

3. ЧИСТКА И СМАЗКА ПУЛЕМЁТА
Пулемёт должен содержаться всегда в полном порядке и чистоте, что достигается бережным обращением с пулемётом, а также своевременной и умелой чисткой и смазкой его.

Чистку пулемёта производить:

а) после учений или занятий в поле без стрельбы немедленно по окончании учения или занятия;

б) после стрельбы боевыми или холостыми патронами немедленно по окончании стрельбы или учения; при этом в поле же вычистить и смазать канал ствола и боевую личинку, а по возвращении на базу (в казарму, лагерь) произвести полную чистку пулемёта; в течение последующих 3—4 дней протирать чистой белой тряпкой канал ствола, а если на тряпке остаётся нагар, чернота или ржавчина, то повторить чистку;

в) в боевой обстановке, на манёврах и длительных учениях в поле ежедневно, пользуясь перерывами в занятиях или затишьем боя.

Смазку пулемёта производить немедленно после чистки. Трущиеся части пулемёта смазывать во время перерывов стрельбы.

Чистку и смазку пулемёта производить под непосредственным руководством и наблюдением командира танка, который обязан определить степень необходимой разборки, чистки и смазки.

В условиях казарменного или лагерного расположения чистку пулемёта производить в специально отведённых для этого местах, на оборудованных и приспособленных для этой цели столах, а в боевой или походной обстановке на брезенте или досках, предварительно очищенных от грязи и пыли.,

Для чистки применять только исправную принадлежность и вполне доброкачественные смазочные и протирочные материалы.

Смазочные материалы хранить в закрытых сосудах с соответствующими надписями на них, а протирочные материалы уложенными в особых ящиках или завёрнутыми в плотную материю для предохранения их от пыли, грязи и влаги.

Для чистки и смазки пулемёта применять:

а) щелочный состав —для очистки порохового нагара и чистки частей пулемёта, подвергающихся действию пороховых газов (канала ствола, патронника, газовой каморы, регулятора, поршня, затвора и приёмника магазина);

б) ружейную смазку — для смазывания канала ствола и других частей пулемёта после их чистки;

в) зимнюю ружейную смазку для смазывания трущихся частей и механизмов пулемёта,

г) специальную пушечную смазку — для смазки пулемётов, сдаваемых в склад для хранения;

д) чистые мягкие (хорошо простиранные) тряпки или хлопчатобумажные концы — для чистки, обтирания и смазки; паклю,

очищенную от кострики, только для чистки;

е) щетинные ежи для смазки канала ствола, патронника, газовой каморы и раструба поршня.

Применять другие смазочные и протирочные материалы не разрешается.

Разжижать смазку и смывать её с мелких и сложных деталей разрешается обезвоженным керосином. После применения керосина "асти пулемёта тщательно вытереть сначала паклей, а затем сухой и чистой ветошью.

4. НЕИСПРАВНОСТИ ПУЛЕМЁТА И СПОСОБЫ ИХ УСТРАНЕНИЯ

Нарушения нормальной работы механизмов пулемёта, вызывающие задержки в стрельбе, обусловливаются следующими причинами:

а) износ и поломки деталей при длительной боевой работе пулемёта;

б) недоброкачественная подготовка пулемёта к стрельбе, неосторожное обращение с ним;

в) засорение и загрязнение трущихся частей пулемёта при длительной стрельбе;

г) неисправности магазина или патронов.

При всякой задержке в стрельбе рукоятку затворной рамы необходимо отвести назад, поставить на шептало и продолжать стрельбу. Если выстрела всё-таки не произойдёт, то отвести рукоятку затворной рамы назад, поставить пулемёт на предохранитель, снять магазин, определить причину задержки и устранить её.

При задержке в стрельбе никогда не следует досылать рукоятку затворной рамы вперёд.

Установка регулятора на другое газоотводное отверстие

Нормальным отверстием для стрельбы считается отверстие диаметром в 3 мм. При задержках, связанных с неполным отходом частей назад, когда все способы для устранения задержек испробованы и по условиям обстановки нельзя отправить пулемёт для технического осмотра и исправления в орудийную мастерскую, регулятор устанавливается на отверстие с ббльшим диаметром. Установкой регулятора на большее отверстие можно пользоваться в крайнем случае, так как увеличившееся давление отводимых газов на подвижную систему пулемёта в конечном результате может явиться причиной повреждений механизмов и отдельных деталей пулемёта.

Для установки регулятора на другое отверстие надо вынуть шплинт, соединяющий гайку с регулятором; отвернуть гайку регулятора, ударом ключа вывести регулятор из прилива газовой каморы и повернуть регулятор так, чтобы можно было вынуть регулятор для прочистки; прочистить выколоткой назначенное для установки отверстие регулятора; вставить регулятор в передний прилив газовой каморы и повернуть его так, чтобы цифра, указывающая диаметр отверстия, стала против риски на газовой каморе; завернуть гайку доотказа и закрепить шплинтом.

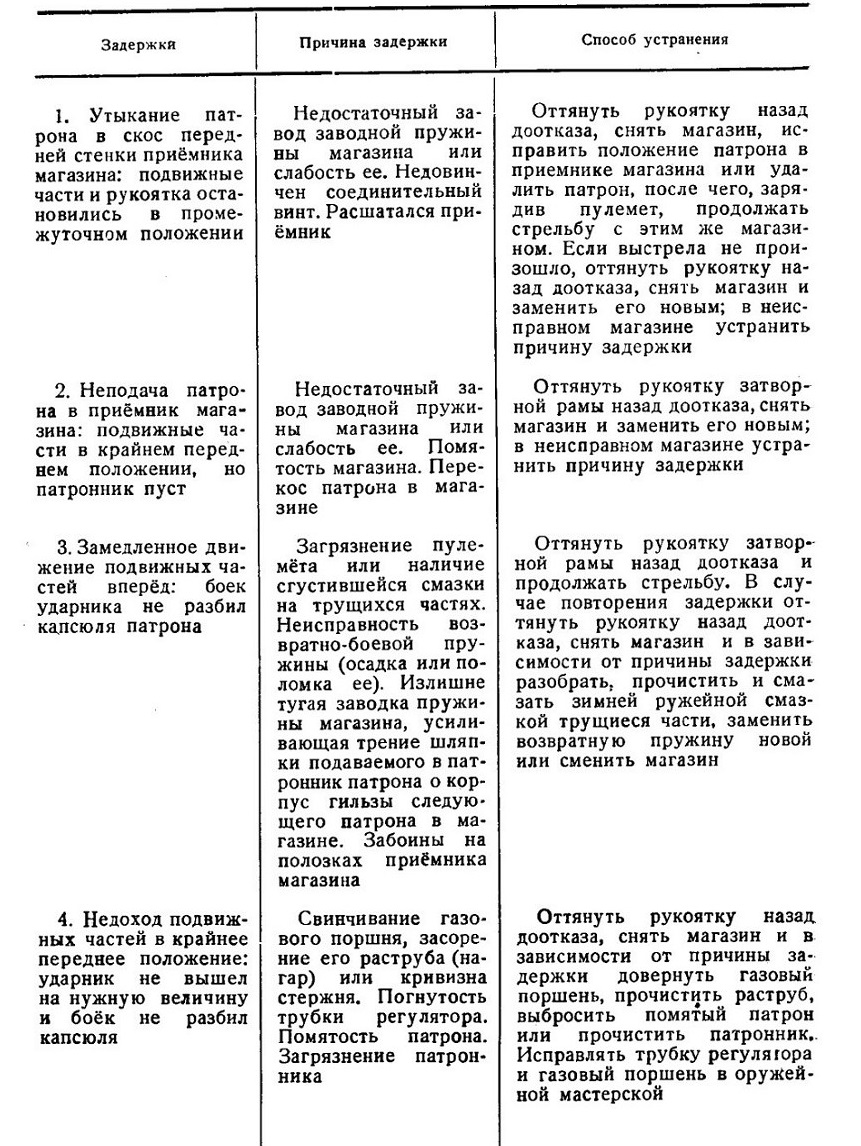

ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ, ВЫЗЫВАЮЩИЕ ЗАДЕРЖКИ ПРИ СТРЕЛЬБЕ

1. Утыкание патрона в скос передней стенки приёмника магазина: подвижные части и рукоятка остановились в промежуточном положении
2. Неподача патрона в приёмник магазина: подвижные части в крайнем переднем положении, но патронник пуст

3. Замедленное движение подвижных частей вперёд: боек

ударника не разбил капсюля патрона
4. Недоход подвижных частей в крайнее переднее положение: ударник не вышел на нужную величину и боёк не разбил капсюля

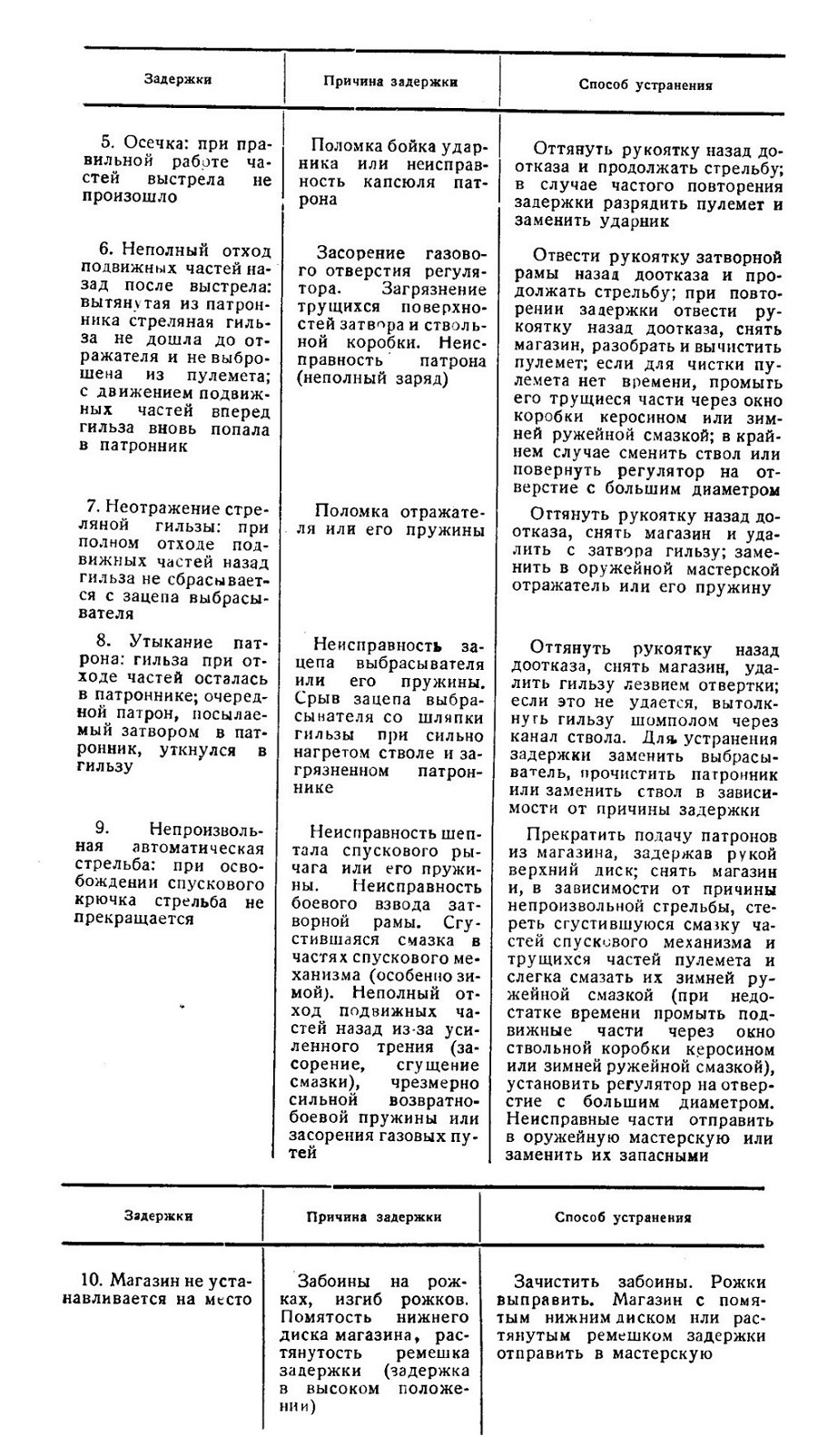

5. Осечка: при правильной работе частей выстрела не произошло
6. Неполный отход подвижных частей назад после выстрела вытянутая из патронника стреляная гиль за не дошла до отражателя и не выброшена из пулемета с движением подвиж ных частей вперед гильза вновь попала в патронник
7. Неотражение стреляной гильзы: при полном отходе подвижных частей назад гильза не сбрасывается с зацепа выбрасывателя

8. Утыкание патрона: гильза при отходе частей осталась в патроннике; очередной патрон, посылаемый затвором в патронник, уткнулся в гильзу
9. Непроизвольная автоматическая стрельба: при освобождении спускового крючка стрельба не прекращается

10. Магазин не устанавливается на место

V. ЭКСПЛУАТАЦИЯ РАДИООБОРУДОВАНИЯ

(рис. 24)
1. ПОДГОТОВКА РАДИОСТАНЦИИ 9-РС К РАБОТЕ

1. Проверить наличие и исправность всего имущества радиостанции.

2. Установить штыревую антенну, очистив броневой стакан от грязи и посторонних предметов, и проверить надёжность присоединения ввода антенны к клемме А.

3. Проверить надёжность присоединения проводов питания к радиостанции.

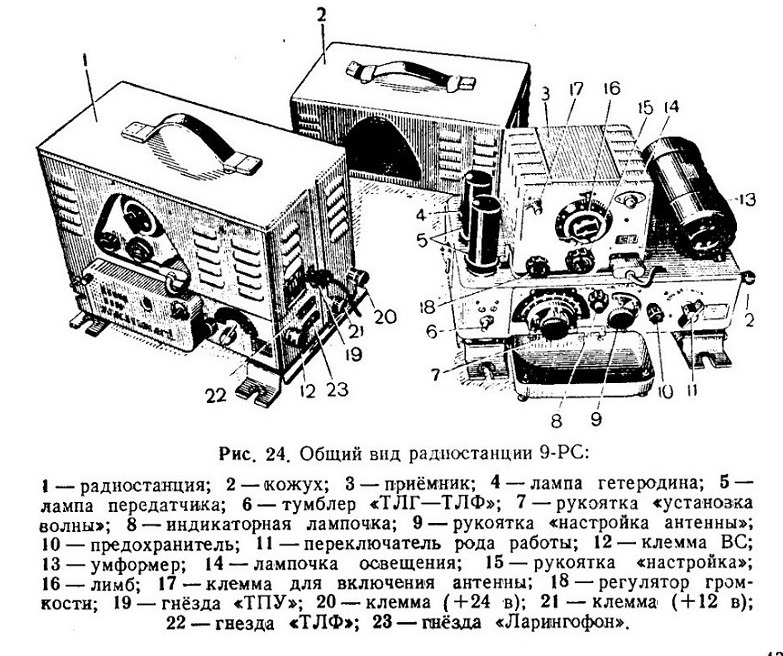

Рис. 24. Общий вид радиостанции 9-РС:

4. Включить вилки шлемофона в соответствующие гнёзда с правой стороны радиостанции. При включении вилки «ТЛФ» необходимо соблюдать полярность.

5. Подогнать шлемофон таким образом, чтобы телефоны плотно прилегали к ушам, а ларингофоны с небольшим нажимом прилегали к горлу.

2. НАСТРОЙКА ПРИЁМНИКА

1. Поставить переключатель рода работы 11 в положение

«ПРМ».

2. Тумблер 6 вспомогательного гетеродина поставить в положение «ТЛФ».

3. Повернуть ручку регулятора громкости 18 вправо доотказа.

Если приёмник исправен, то спустя минуту после того, как разогреются лампы, в телефонах появится шипящий шум.

4. Настроиться на корреспондента, добиваясь наилучшей слышимости медленным вращением ручки приёмника «настройка» 15 в пределах одной-двух фиксированных волн около заданного номера волны связи.

5. При слишком большой громкости сигнала в телефонах добиваться необходимой слышимости и ясности принимаемой передачи поворачиванием ручки регулятора громкости влево.

3. НАСТРОЙКА ПЕРЕДАТЧИКА

1. Открыть крышку, закрывающую ручку «настройка передатчика».

2. Установить визир ручки «установка волны» на нужный номер волны связи и зафиксировать волну, завернув фиксатор на ручке доотказа.

3. Поставить переключатель рода работы 11 в положение «ПРД».

4. Медленно вращая ручку «настройка антенны» 9, добиться

наибольшего свечения индикаторной лампочки, после чего зафиксировать ручку фиксатором.

4. УКАЗАНИЯ ПО РАБОТЕ РАДИОСТАНЦИИ

1. Работать на передачу только в случае действительной необходимости и по возможности сокращая её продолжительность.

2. При передаче команд и радиограмм произносить слова ясно, отчётливо, но не кричать.

3. При работе на передачу избегать резких поворотов и наклонов головы, чтобы не нарушать работы ларингофонов, закреплённых на шее.

4. По окончании работы шлемофон оставлять при радиостанции и не пользоваться им 6 качестве головного убора.

5. По окончании работы на связь переключатель рода работы 11 обязательно поставить в положение «ВЫК», так как выключатель «массы» танка не выключает радиостанцию.
