24. ПРИЦЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

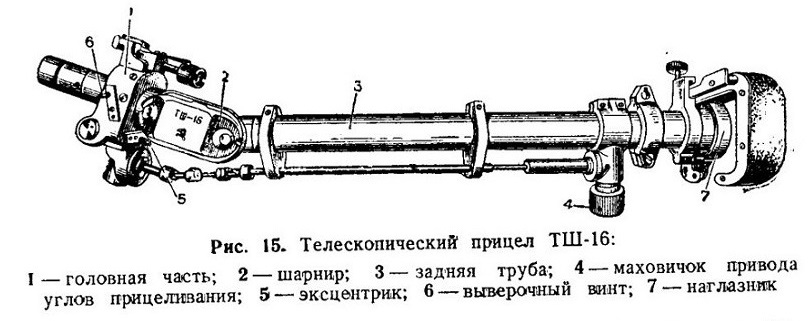

Телескопический шарнирный прицел ТШ-16 (рис. 15) расположен слева от пушки впереди командира орудия, служит для наводки пушки и спаренного с ней пулемёта.

Боковой уровень установлен на левом щите ограждения арт-системы и служит для установки угла возвышения при стрельбе непрямой наводкой.

25. ПРИБОРЫ НАБЛЮДЕНИЯ

У водителя, в отделении управления (рис. 2): смотровой прибор MK-IV во вращающейся крыше люка, передняя смотровая щель, защищённая смотровым блоком, бортовой призменный перископ.

У командира танка: пять смотровых приборов с призмами многократного отражения, смотровой прибор MK-IV во вращающейся крыше башенки.

У командира орудия: смотровой прибор MK-IV (рис .13) кругового вращения.

У заряжающего: смотровой прибор MK-IV кругового вращения.

III. ЭКСПЛУАТАЦИЯ ПУШКИ

85-мм ТАНКОВАЯ ПУШКА обр. 1944 г. (ЗИС-С-53)

(рис. 13)

1. ПОДГОТОВКА ПУШКИ к СТРЕЛЬБЕ

а) ПЕРЕВОД ПУШКИ ИЗ ПОХОДНОГО ПОЛОЖЕНИЯ В БОЕВОЕ

1. Снять чехлы со ствола.

2. Освободить качающуюся часть пушки от крепления по-походному, вращая стопор пушки за вороток влево, пока он полностью не выйдет из гнезда в люльке.

3. Установить в боевое положение гильзоулавливатель, оттянув на себя стопор, после чего опустить гильзоулавлчватель вниз, чтобы стопор вошёл в отверстие, соответствующее боевому положению гильзоулавливателя.

4. Поставить ползун указателя отката в крайнее переднее положение.

5. Протереть канал ствола и затвор.

б) ОСМОТР ПУШКИ ПЕРЕД СТРЕЛЬБОЙ

Перед выходом на выполнение боевого задания необходимо осмотреть пушку, очистить поверхности от густой смазки и грязи и проверить все механизмы.

При осмотре проверить:

1. Надёжность крепления штоков тормоза и накатника гайками, которые должны быть зашплинтованы.

2. Нет ли течи из тормоза отката и накатника через сальники и вентильные устройства.

3. Работу подъёмного и поворотного механизмов, для чего придать пушке максимальные углы возвышения и склонения, и повернуть башню вручную и электромотором.

4. Открывание и закрывание затвора. При вялом закрывании затвора нужно удалить излишнюю смазку или грязь с направляющих пазов в казённике. Если это не помогает, то отрегулировать поджатие пружины закрывающего механизма вращением регулирующей гайки.

5. Действие ударного и спускового механизмов и выход бойка по шаблону.

6. Нет ли в канале ствола песка или каких-либо твёрдых частиц, чтобы избежать при выстреле срыва нарезов или раздутия ствола.

Кроме того, каждый раз перед стрельбой проверять противооткатные устройства и приборы прицеливания.

2. ОБРАЩЕНИЕ С ПУШКОЙ ВО ВРЕМЯ СТРЕЛЬБЫ

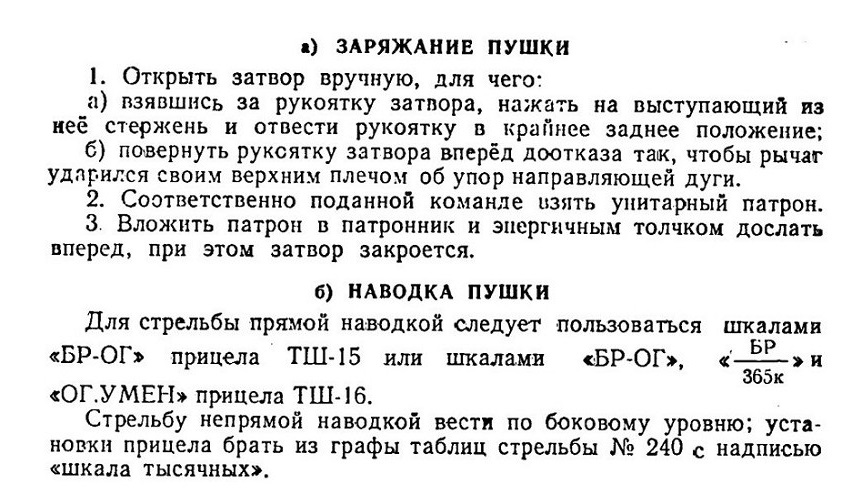

Наводка по телескопическому шарнирному прицелу ТШ-16

(рис. 15 и 21)

Для наводки при помощи телескопического прицела ТШ-16 без учёта боковой поправки нужно:

1. Вращать маховичок прицела до совмещения деления шкалы, соответствующего дальности до цели, с горизонтальной нитью, расположенной в поле зрения. Угол прицеливания установить по соответствующей снаряду шкале.

2. Вращая маховик подъёмного механизма пушки и маховик механизма поворота башни, совместить вершину центрального угольника с точкой прицеливания и произвести выстрел.

При стрельбе с учётом боковой поправки порядок наводки такой же, как указано выше. Разница лишь в том, что с точкой прицеливания совместить вершину одного из угольников или вершину одного из штрихов, расположенных справа и слева от центрального угольника.

Для перемещения средней точки попадания вправо нужно пользоваться угольниками и штрихами, расположенными левее центрального угольника; для перемещения средней точки попадания влево нужно пользоваться угольниками и штрихами, расположенными справа от центрального угольника.

Установка углов прицеливания по боковому уровню

При стрельбе непрямой наводкой угол возвышения устанавливать по боковому уровню.

Для этого: определить дальность до цели, найти в таблице стрельбы, в графе «Дальность», число, соответствующее принятой дальности до цели, против этого числа найти число в графе
«Шкала тысячных» и к найденному числу прибавить одну тысячную (00-1).

Если цель выше орудия, то к установке уровня прибавить ещё величину угла места цели (в тысячных). Если цель ниже орудия, то величину угла места цели вычесть из установки уровня. Установить на боковом уровне определённую величину с учётом угла места цели и, вращая маховик подъёмного механизма пушки, подогнать пузырёк бокового уровня на середину.

в) ПРОИЗВОДСТВО ВЫСТРЕЛА

1. Нажать на кнопку прибора № 52, при этом в окне рычага прибора появится красный сигнал.

2. Для производства выстрела нажать на рычаг электроспуска (на рукоятке маховичка подъёмного механизма). Если электроспуск отказал в работе, то оттянуть рычаг ручного спуска за спусковой шнур.

При обращении с пушкой во время стрельбы соблюдать следующее:'

1. Спуск производить соответственно наводке (без опоздания и опережения).

2. Не высовываться за габариты ограждения.

3. При осечке выждать одну минуту, выключить прибор № 52, осторожно открыть затвор настолько, чтобы клип опустился вниз до половины дна гильзы (необходимо для взведения ударника), после этого закрыть затвор, нажав пальцем на верхнее плечо рычага рукоятки затвора, возвратить рукоятку затвора в крайнее переднее положение, включить прибор № 52 и произвести спуск ударника. Если выстрела не последует, то через минуту выключить прибор № 52 и осторожно разрядить пушку.

При стрельбе по танкам выгоднее разряжать пушку после первой осечки. Продолжительность ожидания до момента открывания затвора зависит от сложившейся обстановки. Патроны, давшие осечку, использовать в последнюю очередь.

г) РАЗРЯЖАНИЕ ПУШКИ

Чтобы разрядить пушку, нужно медленно открывать затвор вручную. Если гильза с зарядом выйдет из патронника, а снаряд останется в стволе, то разряжать орудие следует только выстрелом.

Для этого нужно высыпать из вынутой гильзы примерно 3/4 заряда и всыпать его в укороченную на 20—30 мм гильзу. Укороченную гильзу вложить в патронник и произвести выстрел. Укороченные гильзы должны изготавливаться средствами части из числа штатных гильз и возиться (I—2 шт.) в танке.

3. БОЕПРИПАСЫ

а) КОМПЛЕКТАЦИЯ БОЕПРИПАСОВ

Для стрельбы из 85-мм танковой пушки образца 1944 г. (ЗИС-С-53) применяются следующие унитарные патроны от 85-мм

зенитиой пушки образца 1939 г.:
а) унитарный патрон с бронебойно-трассирующим тупоголовым снарядом (Бр.365) с взрывателем МД-5;

б) унитарный патрон с бронебойно-трассирующим) остроголовым снарядом (Бр.-365к) с взрывателем МД-8;

в) унитарный патрон с осколочной стальной гранатой (0-365х) с взрывателем КТМ-1;

г) унитарный патрон с подкалиберным бронебойно-трассирующим снарядом (Бр.-365п).

б) ОБРАЩЕНИЕ С БОЕПРИПАСАМИ ПРИ УКЛАДКЕ ИХ В БОЕВОЕ

ОТДЕЛЕНИЕ ТАНКА

Боеприпасы, предназначенные для укладки в боевое отделение танка, нужно рассортировать соответственно маркировке на гильзе и весовым знакам, нанесенным на корпусе снаряда, вычистить их и осмотреть. При этом:

1. Патроны с вывинтившимися из гильз капсюльными втулками не укладывать, а завинтить втулки вне боевого отделения специальным ключом так, чтобы они были заподлицо с дном гильзы (допускается утопание капсюльной втулки не более чем па 0,5 мм).

2. Недовинченный взрыватель довинтить в удалении 20—30 м от танка под руководством артиллерийского техника.

3. Патроны, у которых взрыватель при перевозке полностью вывинтился из снаряда, в танк не укладывать.

4. Патроны с трещинами на дне или у фланца гильз в танк не укладывать. Если снаряд слабо держится в гильзе, но рукой не выдёргивается, то такие патроны можно укладывать в танк, но расходовать в первую очередь.

5. Патроны со снарядами, у взрывателей (КТМ-1) которых свинтился колпачок, а мембрана порвана, не укладывать в танк, так как при стрельбе такими патронами может произойти преждевременный взрыв снаряда.

в) ОБРАЩЕНИЕ с БОЕПРИПАСАМИ ПРИ СТРЕЛЬБЕ

1. Подготовка взрывателя при заряжании пушки не требуется в следующих случаях:

а) когда стрельба ведётся патроном с бронебойно-трассирующим снарядом и

б) когда стрельба ведётся по танкам осколочной стальной гранатой с взрывателем КТМ-1 (колпачок с взрывателя не свинчивать).

В указанных случаях нужно взять патрон из укладки, протереть его и вложить в патронник.

2. При стрельбе осколочной гранатой с взрывателем КТМ-1 по живым целям или огневым точкам свинтить с взрывателя колпачок, протереть патрон и вложить его в патронник.

4. УХОД ЗА ПУШКОЙ
а) ПРОВЕРКА ПРОТИВООТКАТНЫХ УСТРОЙСТВ

Проверка противооткатных устройств заключается в определении количества жидкости в накатнике и тормозе отката в определении давления в накатнике.

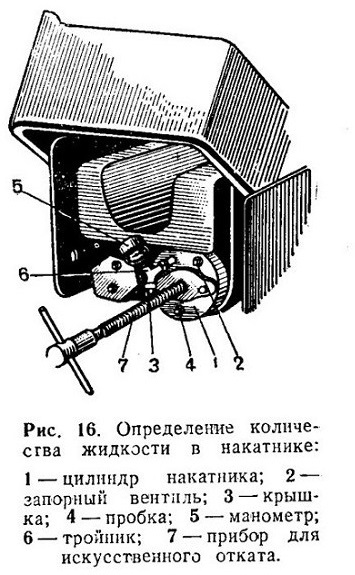

Определение количества жидкости в накатнике

(рис. 16)

1. Придать стволу пушки подъёмным механизмом горизонтальное положение.

2. В задней части накатника снять крышку, для чего вынуть проволоку и вывинтить болты.

3. На место крышки укрепить болтами, крепящими крышку, прибор для искусственного отката.

4. Вывинтить пробки из гнезда под тройник 6 и из гнезда под вентиль.

5. Ввинтить в отросток тройника манометр 5, после чего ввинтить тройник в заднюю крышку цилиндра накатника.

6. Вращая винт воротком, установить прибор на первую риску на винте.

7. Ключом из ЗИП осторожно отвинтить на один оборот запорный вентиль 2 и прочесть давление на шкале манометра. Закрыть вентиль.

8. Вращая вороток прибора, оттянуть шток накатника до второй риски на винте (расстояние между рисками 150 мм) и вторично измерить давление.

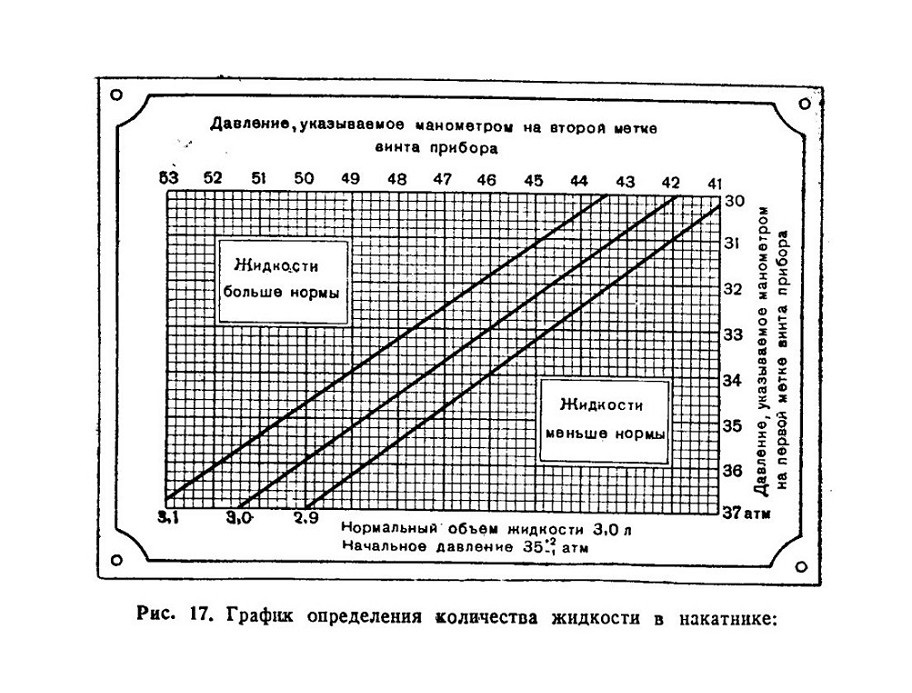

9. По двум показаниям манометра (на первой и второй рисках винта) определить по графику (рис. 17) количество жидкости в накатнике следующим образом: отыскать точку пересечения вертикальной и горизонтальной линии (горизонтальные линии означают начальное давление, вертикальные — давление при оттянутом на 150 мм штоке).

Примечание. У пушек последнего выпуска на графике для определения количества жидкости в накатнике изменены цифры, нанесенные у концов наклонных линий: вместо цифр «2.9», «3,0» и «3,1» поставлены соответственно цифры «3,05», «3,15» и «3,25». Это вызвало тем, что нормальное количество жидкости в накатнике установлено не 3,0±0,1 л, а 3,15±0,1 л. Указанное замечание следует иметь в виду при пользовании старым графиком (рис. 17), т. е. цифры «2,9», «3,0» и «3,1» считать соответственно «3,05», «3,15» и «3,25».

Если течка пересечения окажется на средней наклонной линии или между средней и одной из соседних с ней жирных линий, то количество жидкости в накатнике нормальное (3,15 ±0,1 л).

Если же точка пересечения окажется выше верхней жирной наклонной линии, то количество жидкости в накатнике больше нормы и её нужно убавить; если точка пересечения ниже нижней жирной наклонной линии, то количество жидкости в накатнике меньше нормы и её нужно добавить.

Добавлять жидкость в такой последовательности:

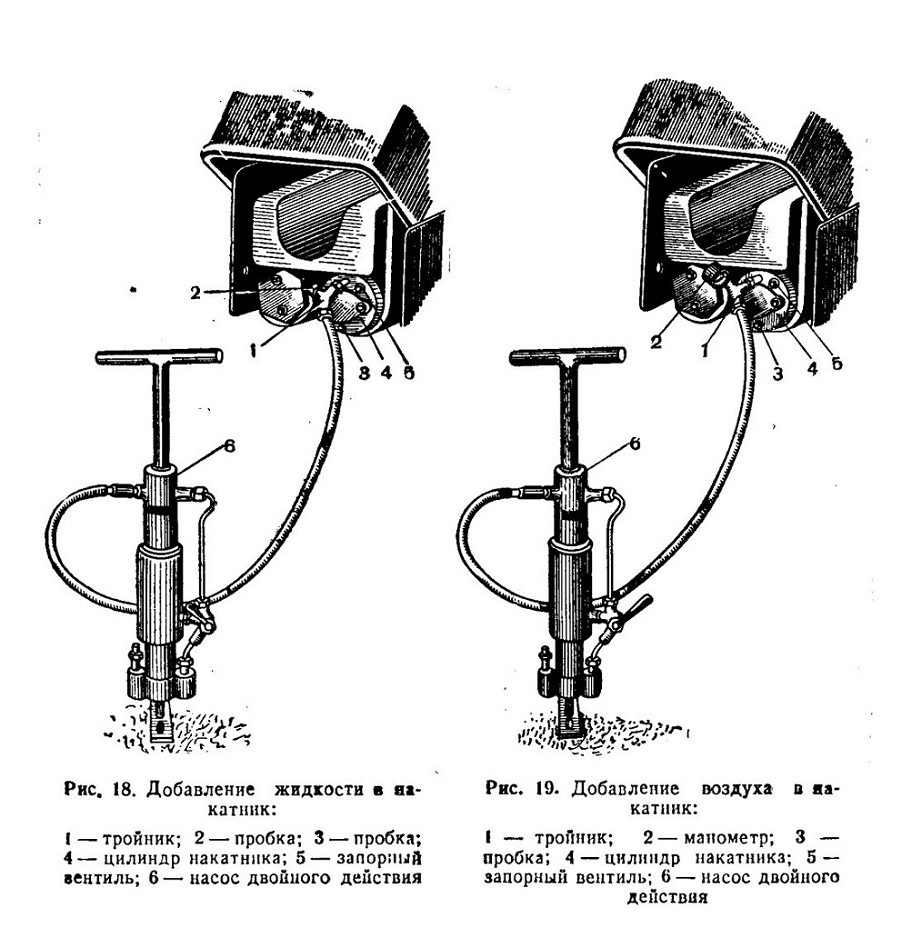

1. Вывинтить из тройника манометр и вместо него ввинтить пробку 2 (рис. 18). Свинтить с другого отростка тройника крышку и присоединить к тройнику шланг от насоса 6 двойного действия.

2. Влить в резервуар насоса двойного действия отмеренное количество жидкости. Установить кран насоса на «жидкость» и качнуть насос два-три раза.

3. Вывинтить на один-два оборота запорный вентиль 5 и, перекачав жидкость из насоса в накатник, закрыть вентиль.

4. Снова проверить количество жидкости по графику. Если количество её соответствует норме, завинтить до отказа запорный вентиль, отделить шланг насоса, снять прибор и тройник с манометром и поставить на место крышку.

Чтобы убавить жидкость из накатника, нужно придать стволу пушки небольшой угол возвышения. Нe снимая тройника, осторожно отвинтить на полоборота вентиль 5. Отвинтить на несколько оборотов крышку на отростке тройника 1 и выпустить излишек жидкости в литровую посуду, после чего закрыть вентиль и вновь проверить количество жидкости по графику.

Рис. 18. Добавление жидкости в закатник:

Рис. 19. Добавление воздуха в закатннк:
