Перечень деталей стола - Spare part list milling table



79



Конический штифт



Kegelstift



4





03336120379



80



Подшипник



Kugellager



2





03336120380



81



Подшипник



Kugellager



2





03336120381



82



Коническая шестерня



Kegelrad



1





03336120382



83



Призматическая шпонка



Passfeder



2





03336120383



84



Зажимная гайка



Klemmmutter



1





03336120384



85



Стопорная шайба



Sicherungsblech



1





03336120385



86



Кронштейн подшипника



Lagerbock



1





03336120386



87



Втулка



Buchse



1





03336120387



88



Крышка



Abdeckung



1





03336120388



89



Винт



Schraube



12





03336120389



90



Втулка



Buchse



1





03336120390



91



Зубчатый вал



Zahnwelle



1





03336120391



92



Зубчатый вал



Zahnwelle



1





03336120392



93



Призматическая шпонка



Passfeder



1





03336120393



94



Гильза



Hülse



1





03336120394



95

Гильза

Hülse

1

03336120395

96

Коническая шестерня

Kegelrad

1

03336120396

97

Штифт

Stift

1

03336120397

98

Червяк

Schnecke

1

03336120398

99

Коническая шестерня

Kegelrad

1

03336120399

100

Вал

Welle

1

033361203100

101

Шестерня

Zahnrad

1

033361203101

102

Шайба

Scheibe

1

033361203102

103

Винт

Schraube

4

033361203103

104

Шайба

Scheibe

1

033361203104

105

Индикатор

Zeiger

1

033361203105

106

Шайба

Scheibe

1

033361203106

107

Шайба

Scheibe

1

033361203107

108

Колпачковая гайка

Hutmutter

1

033361203108

109

Ручной рычаг

Handhebel

1

033361203109

110

Втулка

Buchse

1

033361203110









111



Втулка



Buchse



1





033361203111



112



Кольцо



Ring



1





033361203112



113



Винт



Schraube



3





033361203113



114



Крышка



Abdeckung



1





033361203114



115



Стопорное кольцо



Sicherungsring



2





033361203115



116



Подшипник



Kugellager



4





033361203116



117



Стопорное кольцо



Sicherungsring



1





033361203117



118



Втулка



Buchse



8





033361203118



119



Винт



Schraube



1





033361203119



120



Оправка



Aufnahme



1





033361203120



121



Рукоятка



Griff



1





033361203121



122



Гильза



Hülse



1





033361203122



123



Кольцо



Ring



1





033361203123



124



Штифт



Stift



1





033361203124



125



Конический штифт



Kegelstift



1





033361203125



126



Пластина



Platte



1





033361203126



127



Винт



Schraube



4





033361203127



128



Зубчатый вал



Zahnwelle



1





033361203128



129



Конический штифт



Kegelstift



3





033361203129



130



Шестерня



Zahnrad



1





033361203130



131



Вал



Welle



1





033361203131



132



Стопорное кольцо



Sicherungsring



1





033361203132



133



Пружинное кольцо



Federring



1





033361203133



134



Винт



Schraube



2





033361203134



135



Штифт



Stift



1





033361203135



136



Винт



Schraube



2





033361203136



137



Гильза



Hülse



1





033361203137



138



Шайба



Scheibe



1





033361203138















Наименование



Designation



Колво



Размер



Артикул



Qty.



Size



Item no.



139



Штифт



Stift



1





033361203139



140



Штифт



Stift



1





033361203140



141



Вал



Welle



1





033361203141



142



Блок



Block



1





033361203142



143



Вал



Welle



1





033361203143



144



Винт



Schraube



2





033361203144



145



Эксцентрик



Exzenter



1





033361203145



146



Конический штифт



Kegelstift



2





033361203146

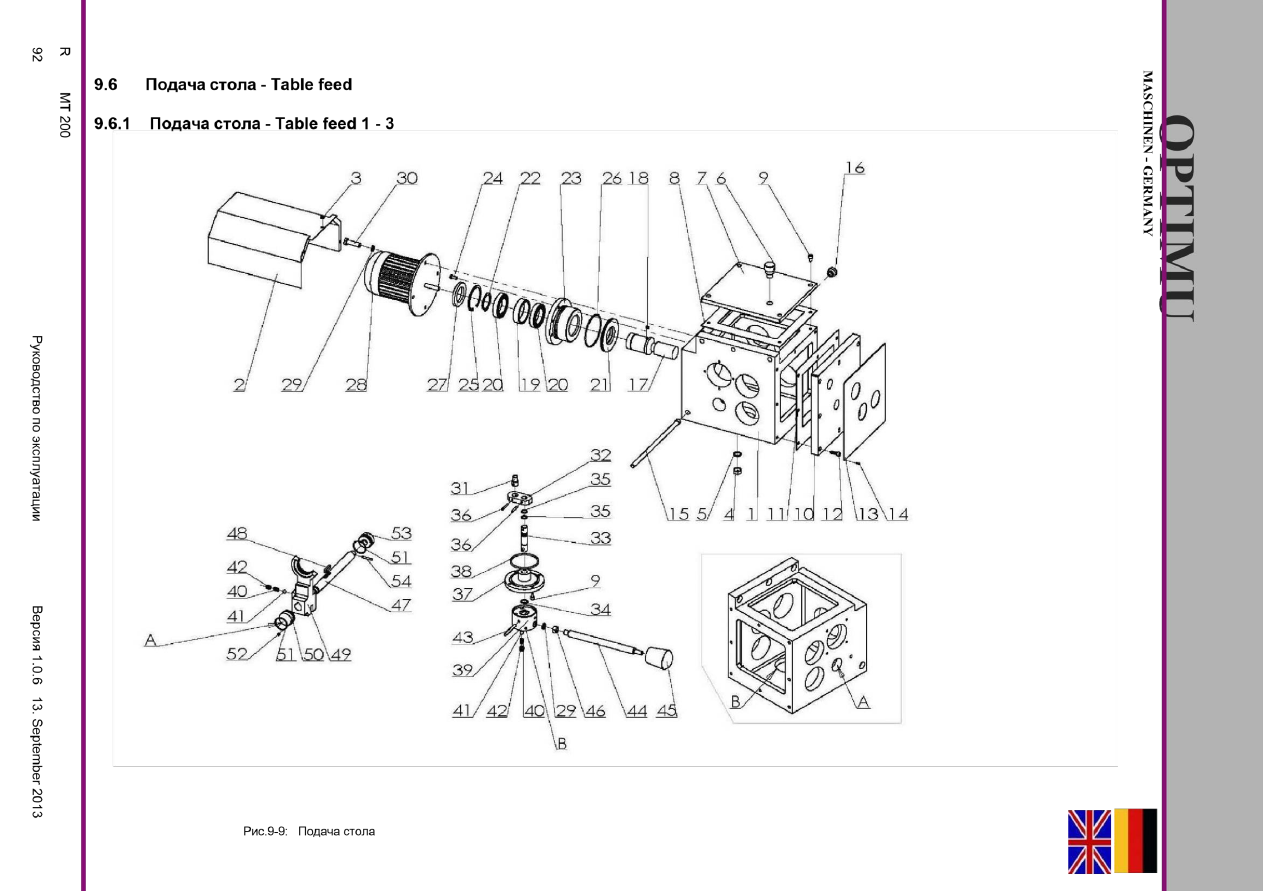

- Table feed 1 - 3

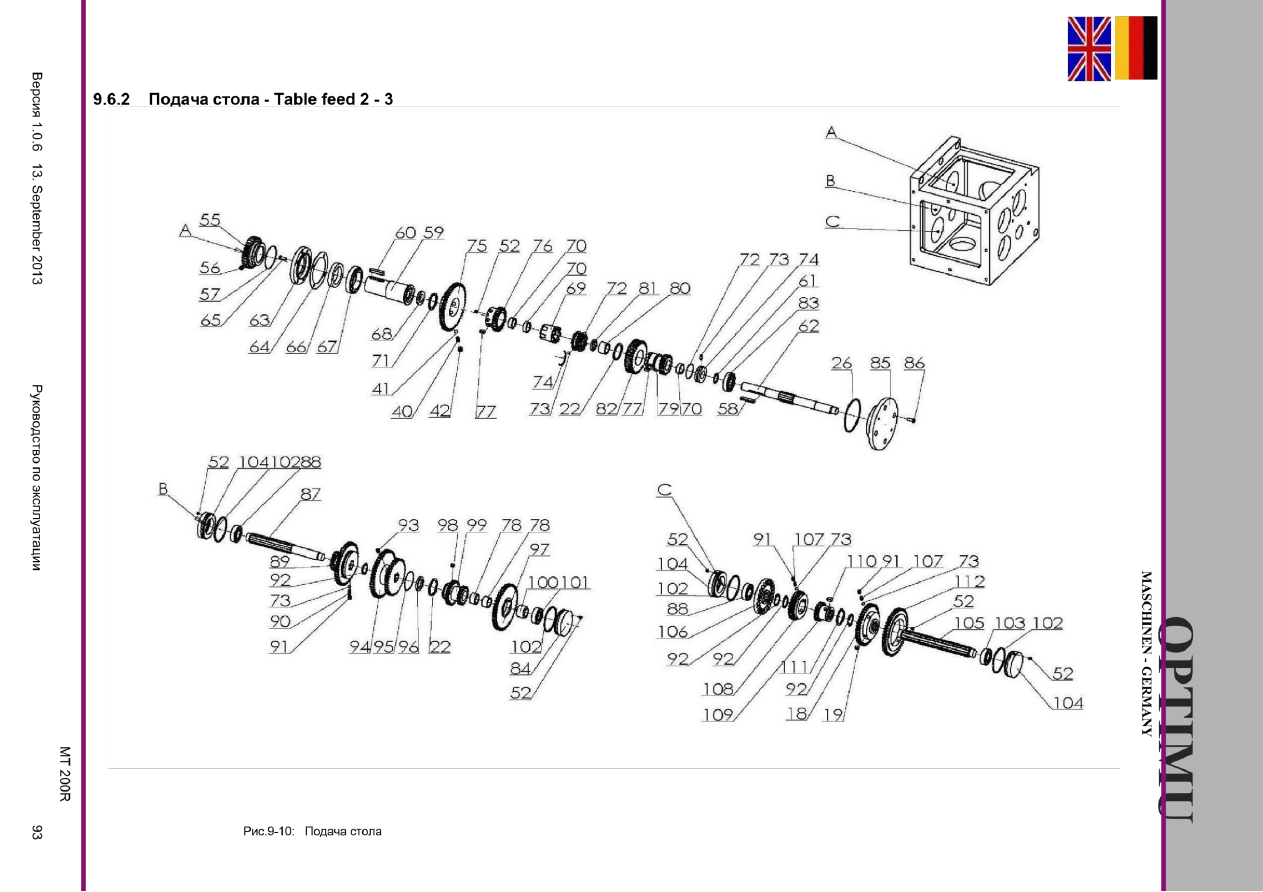

- Table feed 2 - 3

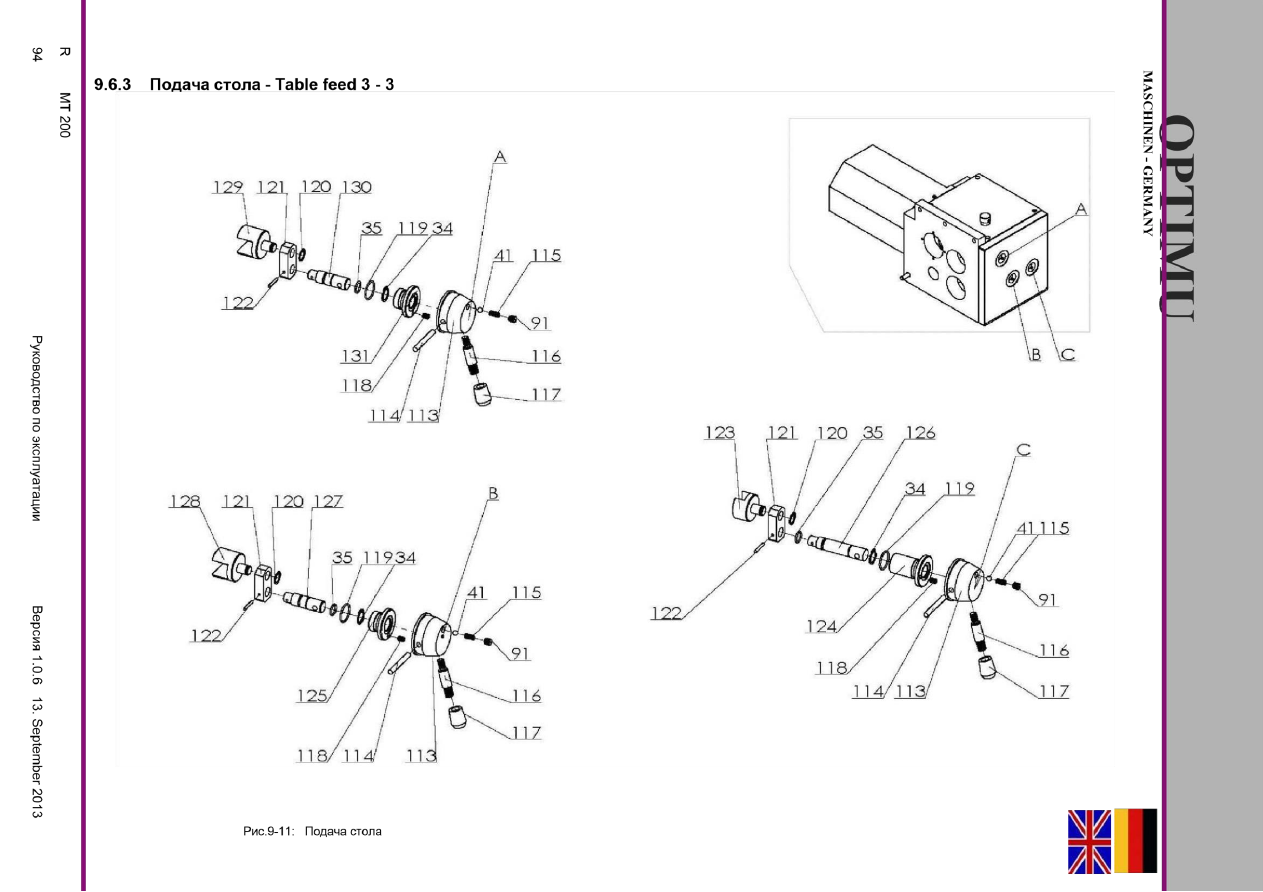

- Table feed 3 - 3















Наименование



Designation



Колво



Размер



Артикул



Qty.



Size



Item no.



1



Кожух



Feeding box



1





03336120401



2



Крышка



Cover



3





03336120402



3



Винт



Cross-recessed head screw



1





03336120403



4



Выпускное отверстие



Oil plug



1





03336120404



5



Шайба



Copper washer



1





03336120405



6



Резьбовая заглушка



Oil plug



1





03336120406



7



Крышка



Cover



1





03336120407



8



Шайба



Washer



1





03336120408



9



Винт



Screw



8





03336120409



10



Крышка



Cover



1





03336120410



11



Шайба



Washer



1





03336120411



12



Винт



Screw



8





03336120412



13



Пластина



Nameplate



1





03336120413



14



Винт



Screw



4





03336120414



15



Винт



Screw



1





03336120415



16



Указатель уровня масла



Oil gauge



1





03336120416



17



Червяк



Worm



1





03336120417



18



Призматическая шпонка



Key



1





03336120418



19



Втулка



Bush



1





03336120419



20



Подшипник



Bearing



2





03336120420



21



Кольцо



Collar



1





03336120421



22



Стопорное кольцо



Retaining ring



3





03336120422



23



Подшипник



Bearing



1





03336120423



24



Винт



Screw



4





03336120424



25



Стопорное кольцо



Retaining ring



1





03336120425



26



O-

кольцо



O-ring



2





03336120426



27



Уплотнение



Sealing ring



1





03336120427



28



Электродвигатель



Motor



1





03336120428



29



Шайба



Washer



5





03336120429



30



Болт



Bolt



4





03336120430





Руководство по эксплуатации



31

Вал

Shaft

1

03336120431

32

Пластина

Connecting plate

1

03336120432

33

Вал

Shaft

1

03336120433

34

Стопорное кольцо

Retaining ring

4

03336120434

35

O-

кольцо

O-ring

9

03336120435

36

Конический штифт

Taper pin

2

03336120436

37

Кольцо

Collar

1

03336120437

38

O-

кольцо

O-ring

1

03336120438

39

Оправка

Lever boss

1

03336120439

40

Пружина

Spring

8

03336120440

41

Шарик

Steel ball

6

03336120441

42

Резьбовой штифт

Setscrew

6

03336120442

43

Конический штифт

Taper pin

1

03336120443

44

Тяга

lever

1

03336120444

45

Кнопка

Grip

1

03336120445

46

Шестигранная гайка

Nut

1

03336120446

47

Вал

Shaft

1

03336120447

48

Призматическая шпонка

Key

1

03336120448

49

Эксцентрик

Shifter

1

03336120449

50

Заглушка

Plug

1

03336120450

51

O-

кольцо

O-ring

2

03336120451

52

Резьбовый штифт

Setscrew

17

03336120452

53

Заглушка

Plug

1

03336120453

54

Конический штифт

Taper pin

1

03336120454

55

Шестерня

Gear

1

03336120455

56

Резьбовый штифт

Setscrew

1

03336120456

57

Кольцо

Wire

1

03336120457

58

Призматическая шпонка

Key

1

03336120458

59

Гильза

Sleeve

1

03336120459

60

Призматическая шпонка

Key

1

03336120460

61

Стопорное кольцо

Retaining ring

1

03336120461

62

Вал

Shaft

1

03336120462

MT 200



63

Крышка

Cover

1

03336120463

64

Шайба

Washer

1

03336120464

65

Винт

Screw

4

03336120465

66

Уплотнение

Oil seal

1

03336120466

67

Подшипник

Bearing

1

03336120467

68

Кольцо

Collar

1

03336120468

-





Руководство по эксплуатации



Наименование



Designation



Колво



Размер



Артикул



Qty.



Size



Item no.



69

Муфта

Clutch

1

03336120469

70

Кольцо

Collar

3

03336120470

71

Стопорное кольцо

Retaining ring

1

03336120471

72

Муфта

Clutch

1

03336120472

73

Подшипник

Steel ball

11

03336120473

74

Кольцо

Positioning clip

1

03336120474

75

Шестерня

Gear

1

03336120475

76

Шестерня

Gear

1

03336120476

77

Призматическая шпонка

Key

1

03336120477

78

Кольцо

Collar

1

03336120478

79

Шестерня

Gear

1

03336120479

80

Втулка

Collar

1

03336120480

81

Кольцо

Collar

1

03336120481

82

Зубчатый вал

Worm wheel

1

03336120482

83

Подшипник

Bearing

1

03336120483

84

Крышка

Bearing cover

1

03336120484

85

Крышка

cover

1

03336120485

86

Винт

Screw

4

03336120486

87

Вал

Spline shaft

1

03336120487

88

Подшипник

Bearing

3

03336120488

89

Шестерня

Gear

1

03336120489

90

Пружина

Spring

2

03336120490

91

Резьбовой штифт

Setcrew

9

03336120491

92

Стопорное кольцо

Retaining ring

4

03336120492

93

Резьбовой штифт

Setcrew

1

03336120493

94

Шестерня

Gear

1

03336120494

95

Кольцо

Wire

1

03336120495

96

Шайба

Washer

1

03336120496

MT 200



97

Шестерня

Gear

1

03336120497

98

Призматическая шпонка

Key

2

03336120498

99

Шестерня

Gear

1

03336120499

100

Втулка

Collar

1

033361204100

101

Подшипник

Bearing

1

033361204101

102

O-

кольцо

O-ring

4

033361204102

103

Подшипник

Bearing

1

033361204103

104

Кольцо

Bearing boss

3

033361204104

105

Вал

Spline shaft

1

033361204105

106

Зубец

Gear

1

033361204106

107

Пружина

Spring

1

033361204107

108

Шестерня

Gear

1

033361204108

109

Шестерня

Gear

1

033361204109

110

Призматическая шпонка

Key

1

033361204110

111

Стопорное кольцо

Retaining ring

1

033361204111

112

Шестерня

Gear

1

033361204112

113

Оправка

Lever boss

3

033361204113

114

Конический штифт

Taper pin

3

033361204114

115

Пружина

Spring

3

033361204115

116

Тяга

lever

3

033361204116

117

Рукоятка

Grip

3

033361204117

118

Резьбовой штифт

Setcrew

3

033361204118

119

O-

кольцо

O-ring

3

033361204119

120

Стопорное кольцо

Retaining ring

3

033361204120

121

Пластина

Plate

3

033361204121

122

Конический штифт

Taper pin

3

033361204122

123

Эксцентрик

shifter

1

033361204123

124

Втулка

Bush

1

033361204124

125

Втулка

Bush

1

033361204125

126

Вал

Shaft

1

033361204126

127

Вал

Shaft

1

033361204127

OPTIMUM

M A S C H I N E N - G E R M A N Y



Руководство по эксплуатации



128

Эксцентрик

Shifter

1

033361204128

129

Эксцентрик

Shifter

1

033361204129

130

Вал

1

033361204130

131

Втулка

1

033361204131











9.7.1

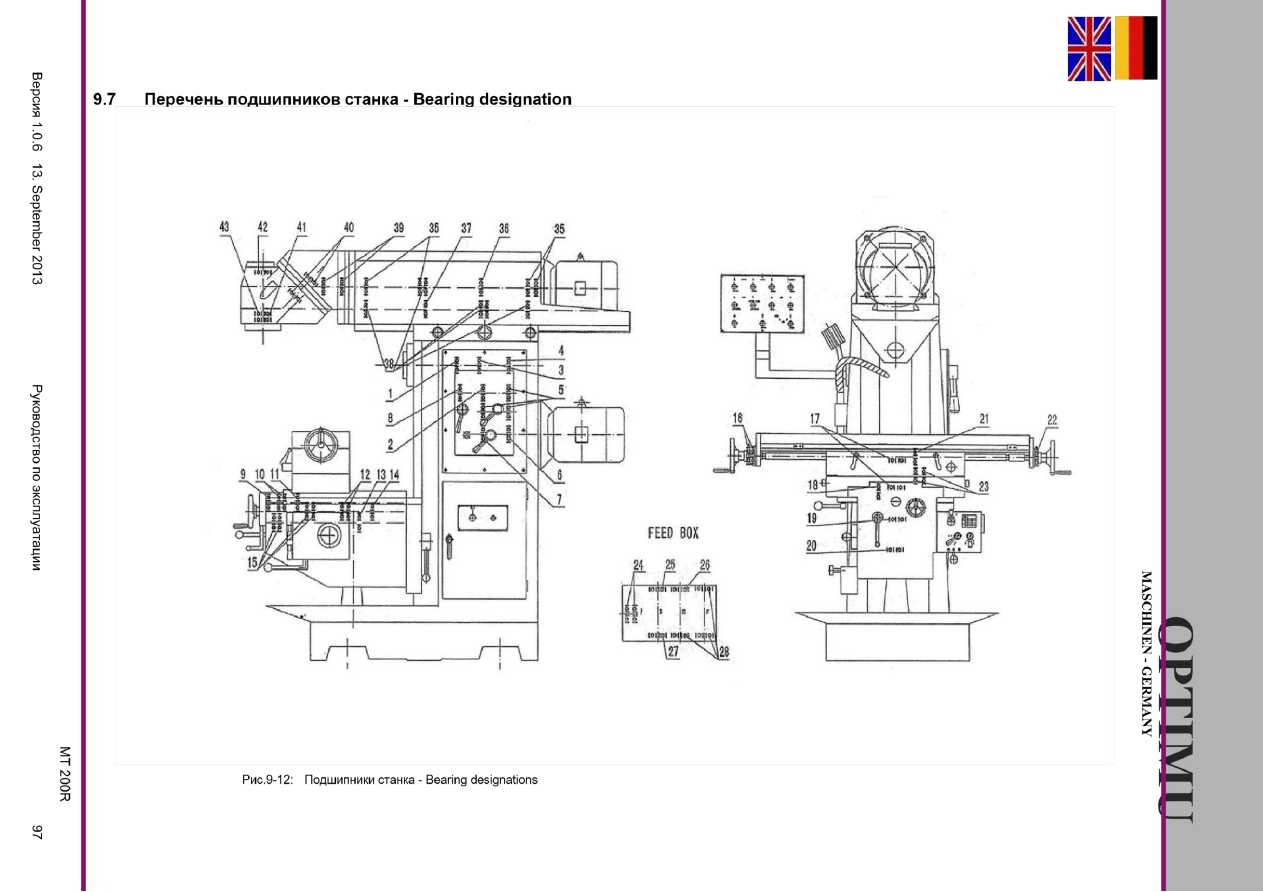

Перечень подшипников станка - Spare part list bearing designations



Наименование



Designation



Колво



Размер



Артикул



Qty.



Size



Item no.



1



Конический роликовый подшипник



Taper roller bearing



1



70x150x38/ 30314



04030314



2



Радиальный шарикоподшипник



Groove ball bearing



1



45x85x19/ 6209



0406209



3



Конический роликовый подшипник



Taper roller bearing



1



55x120x31/ 30311



04030311



4



Радиальный шарикоподшипник



Groove ball bearing



1



45x100x25/ 6309



0406309



5



Радиальный шарикоподшипник



Groove ball bearing



3



40x90x23/ 6308



0406308



6



Радиальный шарикоподшипник



Groove ball bearing



1



55x100x21/ 6211



0406211



7



Радиальный шарикоподшипник



Groove ball bearing



1



30x72x19/ 6306



0406303



8



Радиальный шарикоподшипник



Groove ball bearing



1



35x80x21/ 6307



0406307



9



Радиальный шарикоподшипник



Groove ball bearing



2



25x47x12/ 6005



0406005



10



Радиальный шарикоподшипник



Groove ball bearing



2



35x47x7/ 61807



04061807



11



Радиальный шарикоподшипник



Groove ball bearing



4



25x42x9/ 61905



04061905



12



Радиальный шарикоподшипник



Groove ball bearing



1



40x68x15/ 6008



0406008



13



Радиальный шарикоподшипник



Groove ball bearing



1



25x47x12/ 6005



0406005



14



Радиальный шарикоподшипник



Groove ball bearing



1



20x42x12/ 6004



0406004



15



Конический роликовый подшипник



Taper roller bearing



2



25x47x15/ 32005



04032005



16



Радиальный шарикоподшипник



Groove ball bearing



2



40x52x7/ 61808



04061808



17



Упорный подшипник



Thrust bearings



2



50x70x14/ 51110



04051110



18



Конический роликовый подшипник



Taper roller bearing



2



30x40x24/ 3024



0403024



19



Радиальный шарикоподшипник



Groove ball bearing



1



50x72x12/ 61910



04061910



20



Радиальный шарикоподшипник



Groove ball bearing



1



30x55x13/ 6006



0306006



21



Упорный подшипник



Thrust bearings



1



30x60x21/ 51306



04051306



22



Шариковый подшипник



Ball bearing



1



20x47x14/ 7204



0407204



23



Упорный подшипник



Thrust bearings



2



30x47x11/ 51106



04051106



24



Радиальный шарикоподшипник



Groove ball bearing



2



40x62x12/ 61908



04061908



25



Конический роликовый подшипник



Taper roller bearing



1



17x47x15/ 30303



04030303



26



Радиальный шарикоподшипник



Groove ball bearing



1



17x42x12/ 6203



0406203



27



Шариковый подшипник



Ball bearing



1



45x68x15/ 32909



04032909



28



Радиальный шарикоподшипник



Groove ball bearing



3



20x42x12/ 6004



0406004



29



Упорный подшипник



Thrust bearings



2



50x70x14/ 51110



04051110



30



Игольчатый роликоподшипник



Needle bearing



2



50x58x20/ K 50x58x20



31



Радиальный шарикоподшипник



Groove ball bearing



4



20x37x9/ 61904



04061904



32



Радиальный шарикоподшипник



Groove ball bearing



1



20x47x14/ 6204



0406204



33



Конический роликовый подшипник



Taper roller bearing



2



30x55x17/ 32006



04032006



34



Игольчатый роликоподшипник



Needle bearing



1



30x42x30/ NX30



35



Радиальный шарикоподшипник



Groove ball bearing



4



50x80x16/ 6010



0406010



36



Радиальный шарикоподшипник



Groove ball bearing



1



40x68x15/ 6008



0406008



37



Радиальный шарикоподшипник



Groove ball bearing



1



35x62x14/ 6007



0406007



38



Радиальный шарикоподшипник



Groove ball bearing



5



30x62x16/ 6206



0406206



39



Шариковый подшипник



Ball bearing



2



45x75x16/ 7009



0407009



40



Конический роликовый подшипник



Taper roller bearing



2



35x62x18/ 32007



04032007



41



Шариковый подшипник



Ball bearing



1



90x140x37/ NN3018



42



Конический роликовый подшипник



Taper roller bearing



1



50x90x21/ 30210



04030210



43



Упорный подшипник



Thrust bearings



1



80x105x19/ 51116



04051116
