Универсальный фрезерный станок OPTImill MT 200. Руководство по эксплуатации (Версия 1.0.6) - часть 6



Стойка







9.4.5

 - Console 5 - 5

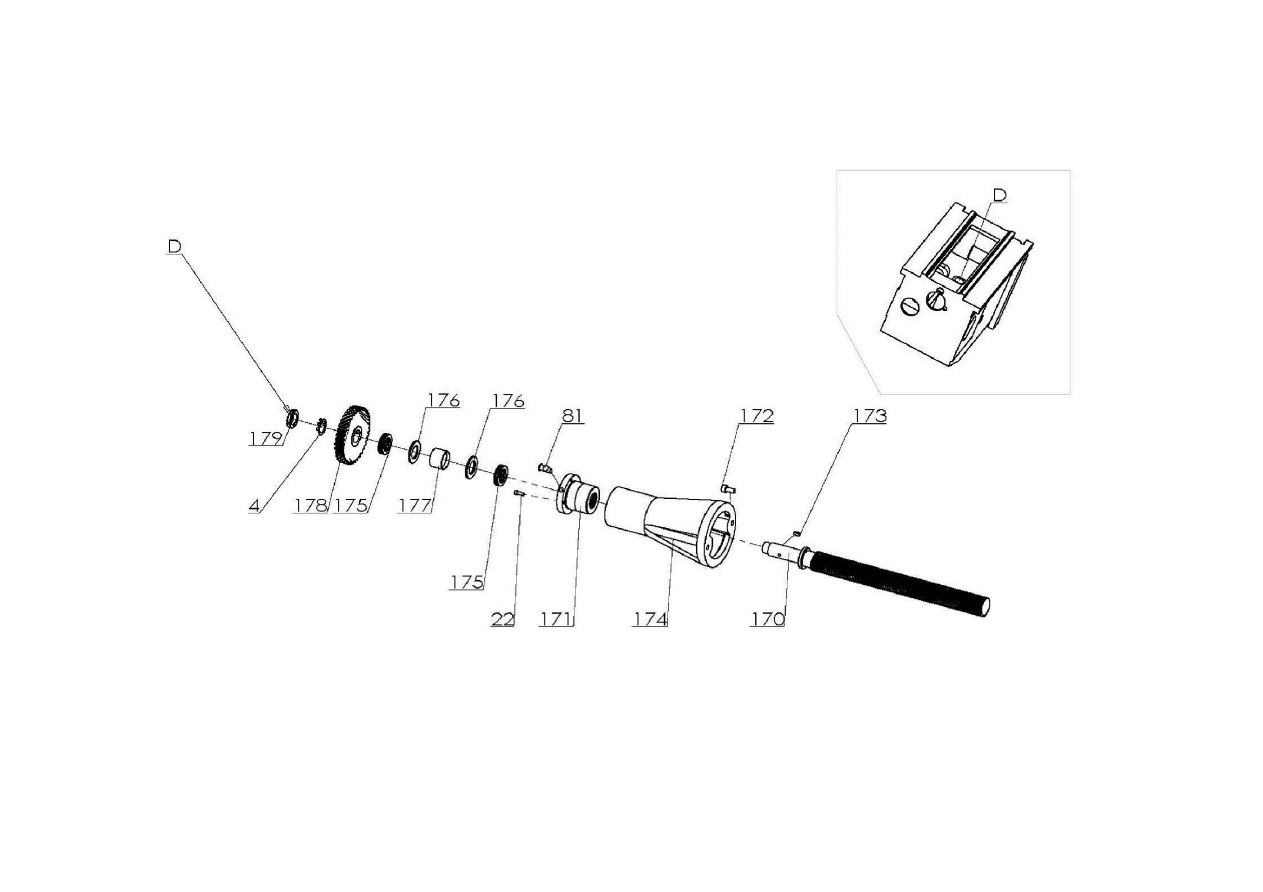

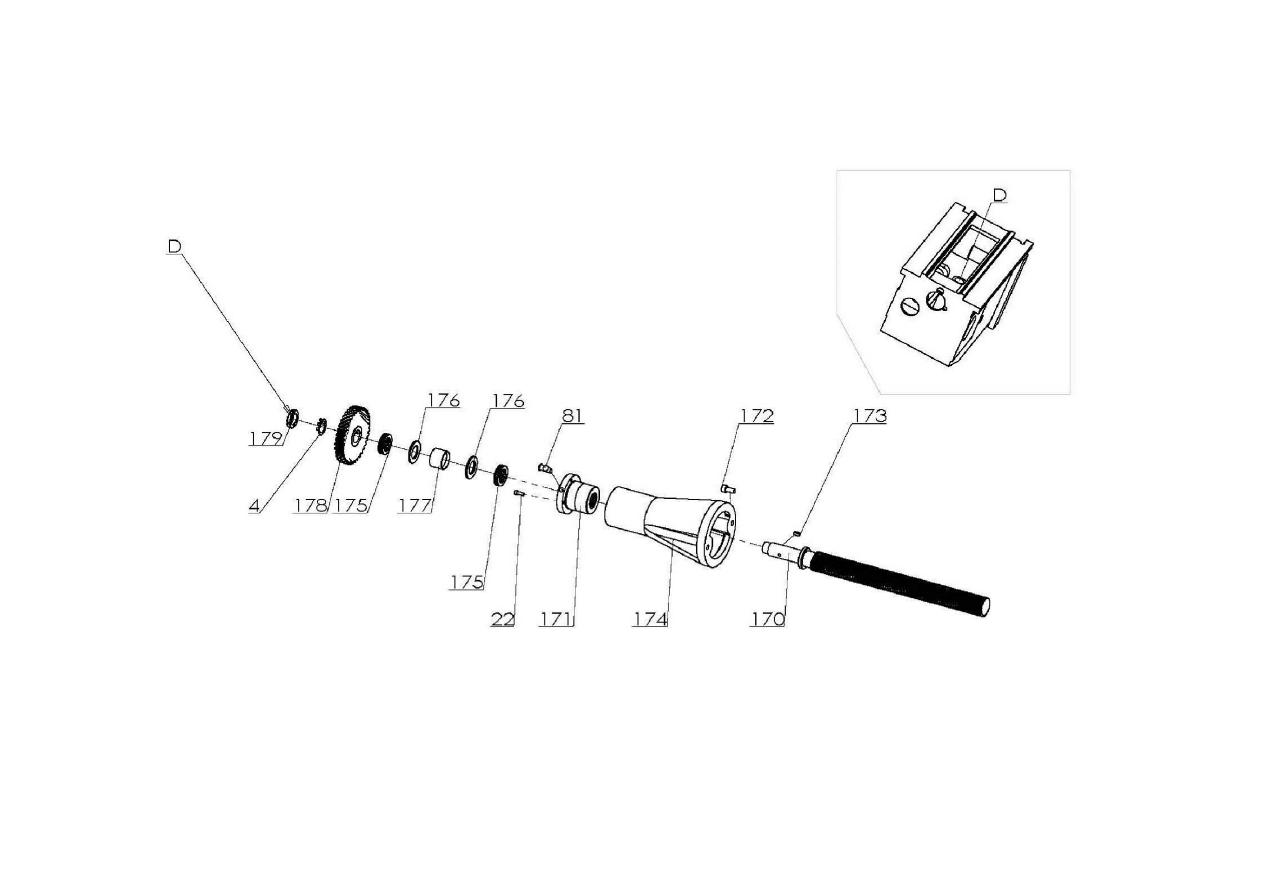

Рис.9-5:   Стойка - Console 5 - 5











Designation



Колво



Размер



Артикул



Qty.



Size



Item no.



Shaft



1





03336120201



Key



1





03336120202







Lock nut



1





03336120203



Lock washer



2





03336120204



Washer



1





03336120205



Bearing



1





03336120206



Sleeve



1





03336120207



Bearing



1





03336120208



Retaining ring



1





03336120209



Crank



1





03336120210



Grip pin



1





03336120211



Setscrew



2





03336120212



Sleeve



1





03336120213



Setscrew



2





03336120214



Spring



1





03336120215



Cover



1





03336120216



Clutch



1





03336120217



Key



1





03336120218



Setscrew



2





03336120219



Dial



1





03336120220



Flange



1





03336120221



Bolt



12





03336120222



Flange



1





03336120223



Washer



1





03336120224



Lock nut



1





03336120225



Lock washer



2





03336120226





27



Индикатор



Point



1





03336120227



28



Заклёпка



Rivet



4





03336120228







29



Шайба



Washer



1





03336120229



30



Подшипник



Bearing



2





03336120230



31



Подшипник



Bearing



2





03336120231



32



Коническая шестерня



Bevel gear



2





03336120232



33



Шайба



Washer



2





03336120233



34



Стопорное кольцо



Retaining ring



4





03336120234



35



Подшипник



Bearing



2





03336120235



36



Кольцо



Collar



1





03336120236



37



Кольцо



Collar



1





03336120237



38



Шайба



Washer



1





03336120238



39



Подшипник



Bearing



1





03336120239



40



Резьбовой штифт



Setscrew



3





03336120240



41



Кольцо



Wire



1





03336120241



42



Резьбовой штифт



Setscrew



2





03336120242



43



Шестерня



Bevel gear



1





03336120243



44



Муфта



Clutch



1





03336120244



45



Шарик



Steel ball



1





03336120245



46



Пружинное стопорное кольцо



Clip ring



1





03336120246



47



Винт



Screw



4





03336120247



48



Конический штифт



Taper pin



1





03336120248



49



Гильза



Grip



1





03336120249



50



Кронштейн



Knee



1





03336120250



51



Пластина



Plate



1





03336120251



52



Винт



Screw



9





03336120252



53



Шайба



Washer



2





03336120253



54



Клиновидная рейка



Gib



1





03336120254



55



Установочный винт



Adjusting screw



2





03336120255



56



Крышка



Chip cover



1





03336120256



57



Винт



Cross-recessed head screw



6





03336120257



58



Крышка



Chip cover



1





03336120258


































59



Крышка



Chip cover



3





03336120259



60



Крышка



Chip cover



1





03336120260



61



Крышка



Chip cover



1





03336120261



62



Крышка



Chip cover



1





03336120262



63



Крышка



Cover



1





03336120263



64



Винт



Screw



4





03336120264



65



Пластина



Pressure plate



1





03336120265



66



Винт



Screw



2





03336120266



67



Пластина



Pressure plate



1





03336120267



68



Пластина



Stopper



1





03336120268





Наименование



Designation



Колво



Размер



Артикул



Qty.



Size



Item no.



69



Винт



Screw



1





03336120269



70



Шайба



Adjusting washer



1





03336120270



71



Эксцентрик



Locking boss



1





03336120271



72



Рычаг



Operating handle



1





03336120272



73



Рукоятка



Handle



1





03336120273



74



Конический штифт



Taper pin



1





03336120274



75



Винт



Screw



1





03336120275



76



Шайба



Flat washer



1





03336120276



77



Шайба



Elastic washer



1





03336120277













9.4.6

Перечень деталей стойки - Spare part list console







78



Пластина



Pressure plate



1





03336120278







79



Винт



Screw



1





03336120279



80



Пластина



Pressure plate



1





03336120280



81



Маслёнка



Oil cup



6





03336120281



82



Держатель



Bracket



1





03336120282



83



Винт



Screw



2





03336120283



84



Конический штифт



Taper pin



2





03336120284



85



Маслёнка



Oil cup



1





03336120285



86



Конечный упор



Stopper



2





03336120286



87



Шестерня



Gear



1





03336120287



88



Винт



Shaft



1





03336120288



89



Крышка



Cover



1





03336120289



90



Призматическая шпонка



Key



3





03336120290



91



Подшипник



Bearing



2





03336120291



92



Шестерня



Gear



1





03336120292



93



Кольцо



Collar



1





03336120293



94



Стопорное кольцо



Retaining ring



1





03336120294



95



Резьбовой штифт



Setscrew



1





03336120295



96



Коническая шестерня



Bevel gear



1





03336120296



97



Шайба



Washer



1





03336120297



98



Кожух



Box



1





03336120298



99



Винт



Screw



4





03336120299



100



Конический штифт



Taper pin



2





033361202100



101



Крышка



Cover



1





33361202101



102



Конический штифт



Taper pin



2





33361202102



103



Вал



Shaft



1





33361202103



104



Пластина



plate



1





33361202104



105



Конический штифт



Taper pin



1





33361202105



106



Штифт



Pin



2





33361202106



107



Базирующий элемент



Handle boss



1





33361202107



108



Пластина



Nameplate



1





33361202108



109



Вал



Shaft



1





33361202109







110



Пружина



Spring



1





33361202110







111



Шарик



Steel ball



1





33361202111



112



Резьбовой штифт



Setscrew



3





33361202112



113



Резьбовой штифт



Setscrew



1





33361202113



114



Пружина



Spring



1





33361202114



115



Рукоятка



Grip



1





33361202115



116



Рукоятка



Grip ball



1





33361202116



117



Штанга



Lever



1





33361202117



118



Конический штифт



Taper pin



1





33361202118



119



Втулка



Collar



1





33361202119



120



Резьбовой штифт



Screw



2





33361202120



121



Вал



Shaft



1





33361202121



122



Шестерня



Double-gear



1





33361202122



123



Гильза



Spacer



1





33361202123



124



Шайба



Washer



1





33361202124



125



Подшипник



Bearing



2





33361202125



126



Резьбовой штифт



Setcrew



1





33361202126



127



Крышка



Cover



1





33361202127



128



Резьбовой штифт



Setcrew



2





33361202128



129



Втулка



Bush



2





33361202129



130



Зажимный штифт



Split pin



2





33361202130



131



Штифт



Pin



2





33361202131



132



Вал



Shaft



1





33361202132



133



Гильза



Collar



1





33361202133



134



Подшипник



Bearing



1





33361202134



135



Крышка



Cover



1





33361202135



136



Шестерня



Gear



1





33361202136



137



Стопорное кольцо



Retaining ring



3





33361202137



138



Шестерня



Gear



1





33361202138



Наименование



Designation



Колво



Размер



Артикул



Qty.



Size



Item no.



139

Подшипник

Bearing

1

33361202139

140

Вал

Spline shaft

1

33361202140

141

Вал

Lead screw

1

33361202141

142

Шестерня

Gear

1

33361202142

143

Подшипник

Bearing

1

33361202143

144

Кольцо

Collar

1

33361202144

145

Гильза

Sleeve

1

33361202145

146

Подшипник

Bearing

1

33361202146

147

Подшипник

Bearing

1

33361202147

148

Шестерня

Gear

1

33361202148

149

Призматическая шпонка

Key

1

33361202149

150

Кольцо

Wire

1

33361202150

151

Шестерня

Gear

1

33361202151

152

Призматическая шпонка

Key

1

33361202152

153

Кольцо

Wire

1

33361202153

154

Индикатор

Nameplate

1

33361202154

155

Опорный кронштейн

Bearing  house

1

33361202155

156

Подшипник

Bearing

1

33361202156

157

Кольцо

Spacer

1

33361202157

158

Накидная гайка

Nut

1

33361202158

159

Шкала

Dial

1

33361202159

160

Муфта

Clutch

1

33361202160

161

Крышка

Cover

1

33361202161

162

Винт

Screw

1

33361202162

163

Шайба

Washer

1

33361202163

164

Шайба

Elastic washer

1

33361202164





165



Рукоятка



Handwheel



1





33361202165



166



Призматическая шпонка



Key



1





33361202166



167



Резьбовой штифт



Setcrew



1





33361202167



168



Муфта



Clutch



1





33361202168



169



Пружина



Pressure spring



1





33361202169



170



Шпиндель



Lead screw



1





33361202170



171



Гайка



Nut



1





33361202171



172



Винт



Screw



2





33361202172



173



Призматическая шпонка



Key



1





33361202173



174



Колонна



Column



1





33361202174



175



Подшипник



Bearing



2





33361202175



176



Шайба



Washer



2





33361202176



177



Подшипник



Bearing



1





33361202177



178



Шестерня



Bevel wheel



1





33361202178



179



Шестигранная гайка



Nut



1





33361202179







































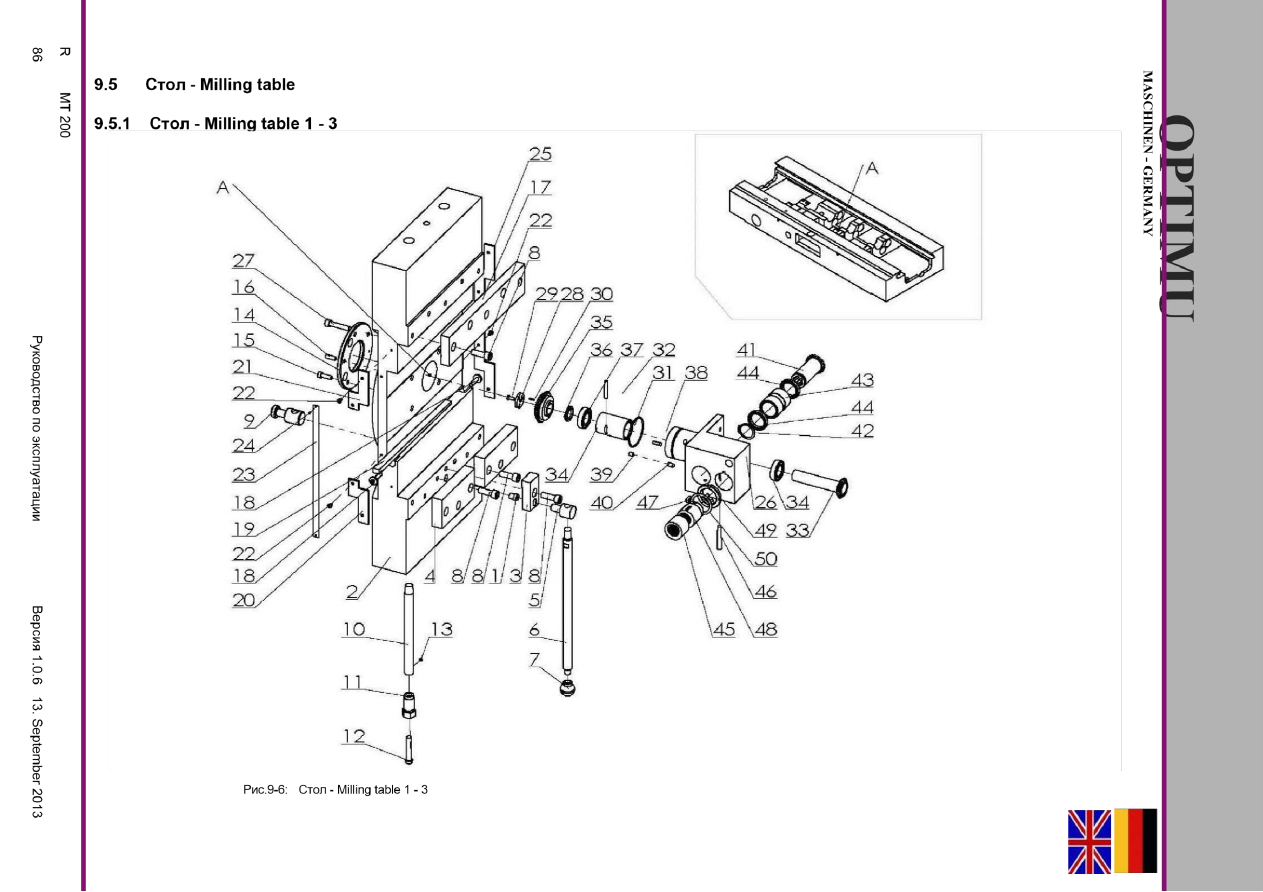

Наименование



Designation



Колво



Размер



Артикул



Qty.



Size



Item no.



Штифт



Stift



1





03336120301



Салазки



Schlitten



1





03336120302



Пластина



Paltte



1





03336120303



Пластина



Platte



2





03336120304



Зажимный винт



Klemmschraube



1





03336120305



Тяга



Stange



1





03336120306



Ручка



Knopf



1





03336120307



Винт



Schraube



11





03336120308



Зажимный винт



Klemmschraube



4





03336120309



Тяга



Stange



4





03336120310



Винт



Schraube



4





03336120311



Винт



Schraube



4





03336120312



Резьбовый штифт



Gewindestift



4





03336120313



Кольцо



Ring



1





03336120314



Винт



Schraube



4





03336120315



Конический штифт



Kegelstift



7





03336120316



Пластина



Platte



1





03336120317



Установочный винт



Einstellschraube



4





03336120318



Клиновидная рейка



Keilleiste



1





03336120319



Крышка



Abdeckung



1





03336120320



Крышка



Abdeckung



1





03336120321



Винт



Schraube



8





03336120322



Пластина



Platte



1





03336120323



Винт



Schraube



5





03336120324



Крышка



Abdeckung



1





03336120325



Кронштейн



Halter



1





03336120326





27



Винт



Schraube



4





03336120327



28



Шайба



Scheibe



2





03336120328







29



Винт



Schraube



1





03336120329



30



Штифт



Stift



1





03336120330



31



Кольцо



Ring



1





03336120331



32



Конический штифт



Kegelstift



1





03336120332



33



Коническая шестерня



Kegelrad



1





03336120333



34



Подшипник



Kugellager



2





03336120334



35



Подшипник



Kegelrad



1





03336120335



36



Призматическая шпонка



Passfeder



1





03336120336



37



Шайба



Scheibe



1





03336120337



38



O-

кольцо



O-ring



1





03336120338



39



Винт



Schraube



1





03336120339



40



Винт



Schraube



1





03336120340



41



Зубчатый вал



Zahnwelle



1





03336120341



42



Стопорное кольцо



Sicherungsring



1





03336120342



43



Втулка



Buchse



1





03336120343



44



Подшипник



Kugellager



2





03336120344



45



Втулка



Buchse



1





03336120345



46



Конический штифт



Kegelstift



1





03336120346



47



Призматическая шпонка



Passfeder



1





03336120347



48



Втулка



Buchse



1





03336120348



49



Накидная гайка



Nutmutter



1





03336120349



50



Пружинное кольцо



Federring



1





03336120350

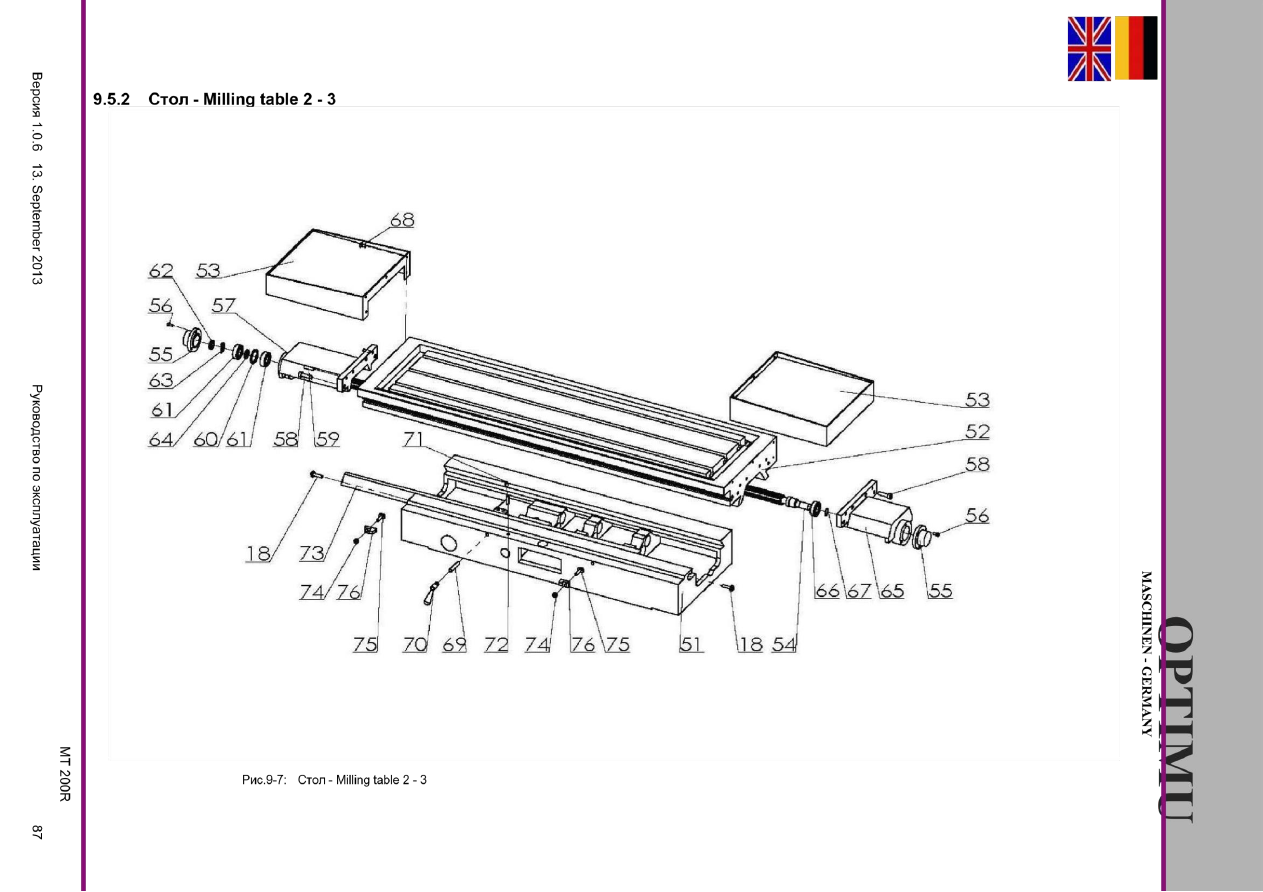

51



Салазки



Schlitten



1





03336120351



52



Стол фрезерный



Frästisch



1





03336120352



53



Крышка



Abdeckung



2





03336120353



54



Шпиндель



Spindel



1





03336120354



55



Крышка



Abdeckung



2





03336120355



56



Винт



Schraube



6





03336120356



57



Кронштейн



Halter



1





03336120357



58



Винт



Schraube



8





03336120358















59



Конический штифт



Kegelstift



5





03336120359



60



Шайба



Scheibe



1





03336120360



61



Подшипник



Kugellager



2





03336120361



62



Зажимная гайка



Klemmmutter



1





03336120362



63



Пружинное кольцо



Federring



1





03336120363



64



Шайба



Scheibe



1





03336120364



65



Кронштейн



Halter



1





03336120365



66



Подшипник



Kugellager



1





03336120366



67



Стопорное кольцо



Sicherungsring



1





03336120367



68



Винт



Schraube



6





03336120368





Наименование



Designation



Колво



Размер



Артикул



Qty.



Size



Item no.



69



Штифт



Stift



2





03336120369



70



Рычаг



Hebel



2





03336120370



71



Винт



Schraube



1





03336120371



72



Цилиндрический штифт



Zylinderstift



1





03336120372



73



Клиновидная рейка



Keilleiste



1





03336120373



74



Зажимная гайка



Klemmmutter



2





03336120374



75



Болт



Bolzen



2





03336120375



76



Конечный упор



Endanschlag



2





03336120376

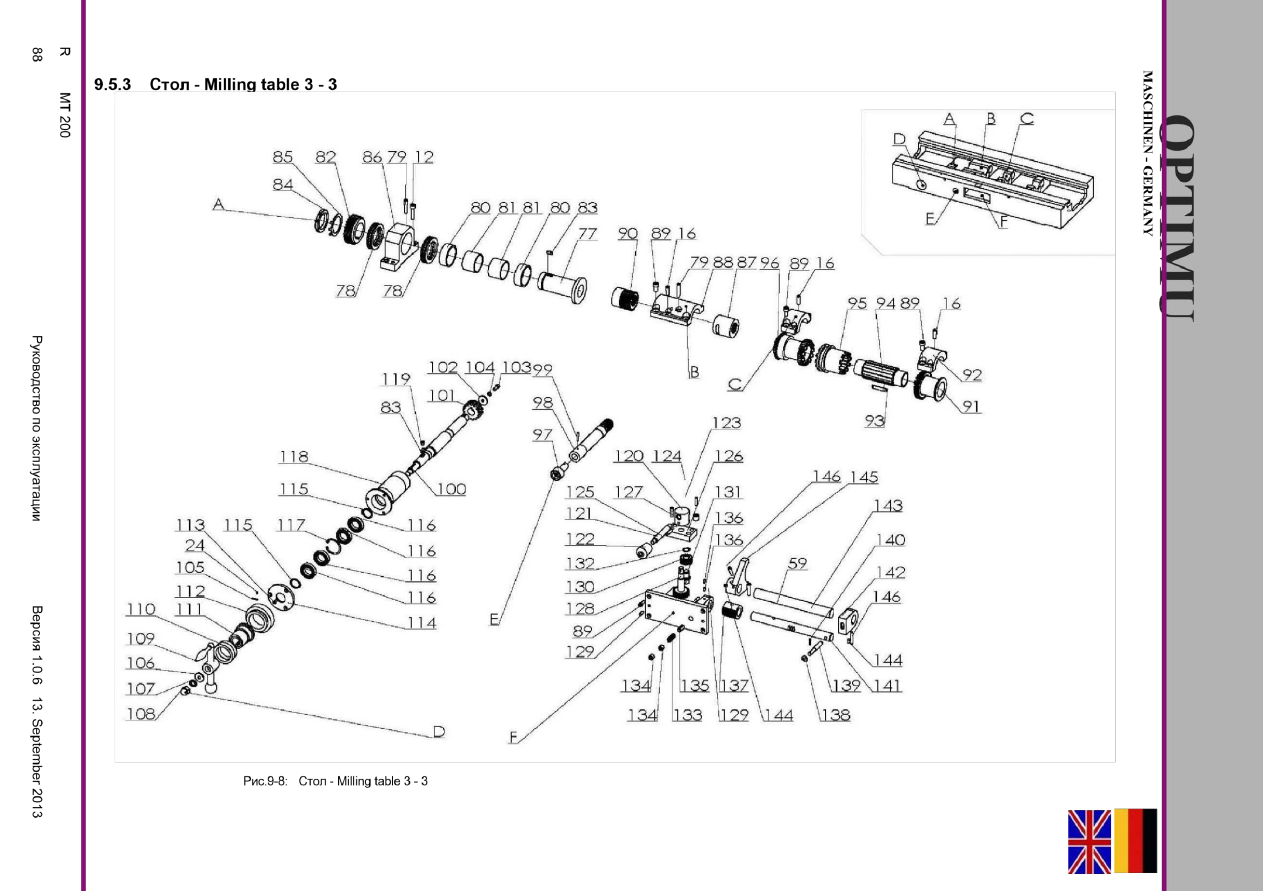

77



Гильза



Hülse



1





03336120377



78



Подшипник



Kugellager



2





03336120378
