Rexroth Шариковые каретки, направляющие рельсы, принадлежности. Каталог (2015 год) - часть 18
B
3
B
4
B
5
S
12
H
3
A
4
E
8
S
9
E
9
E
8.1
E
8
E
9
E
9.1

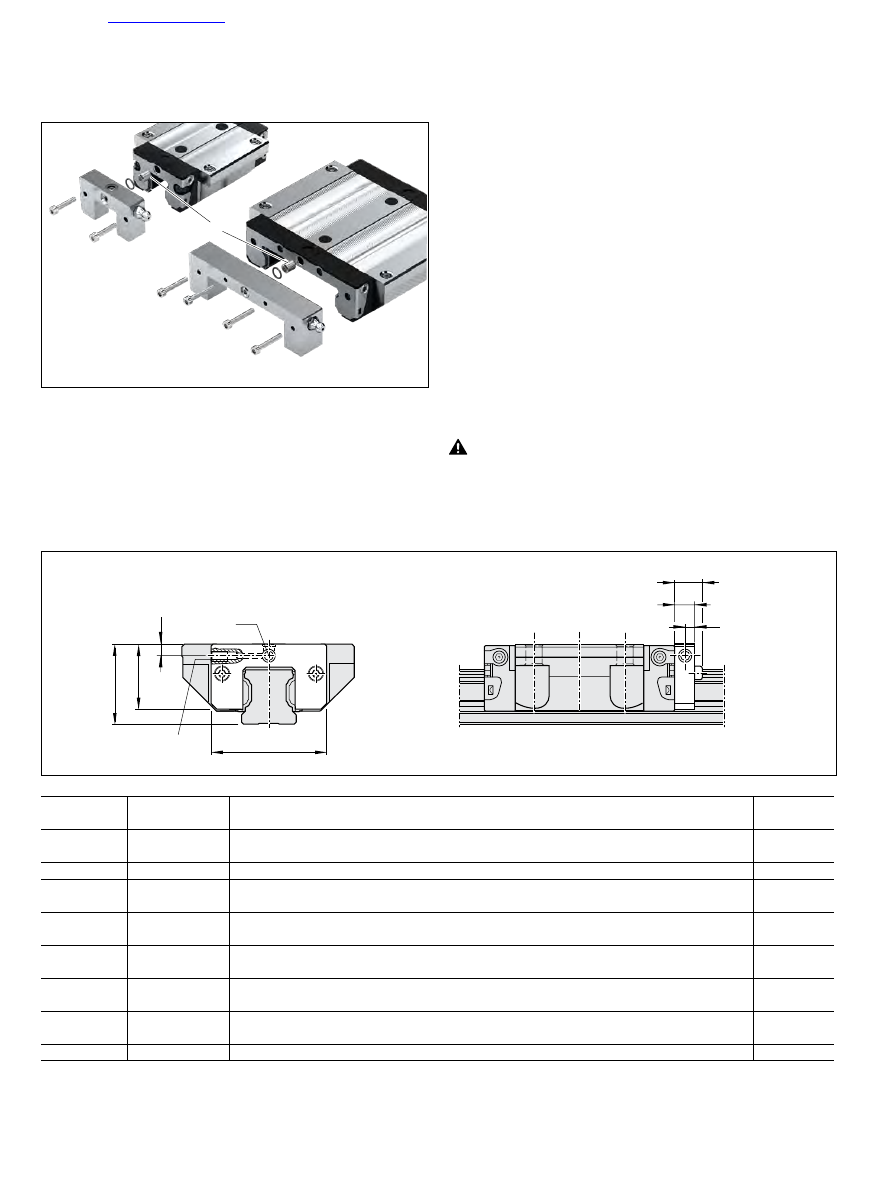

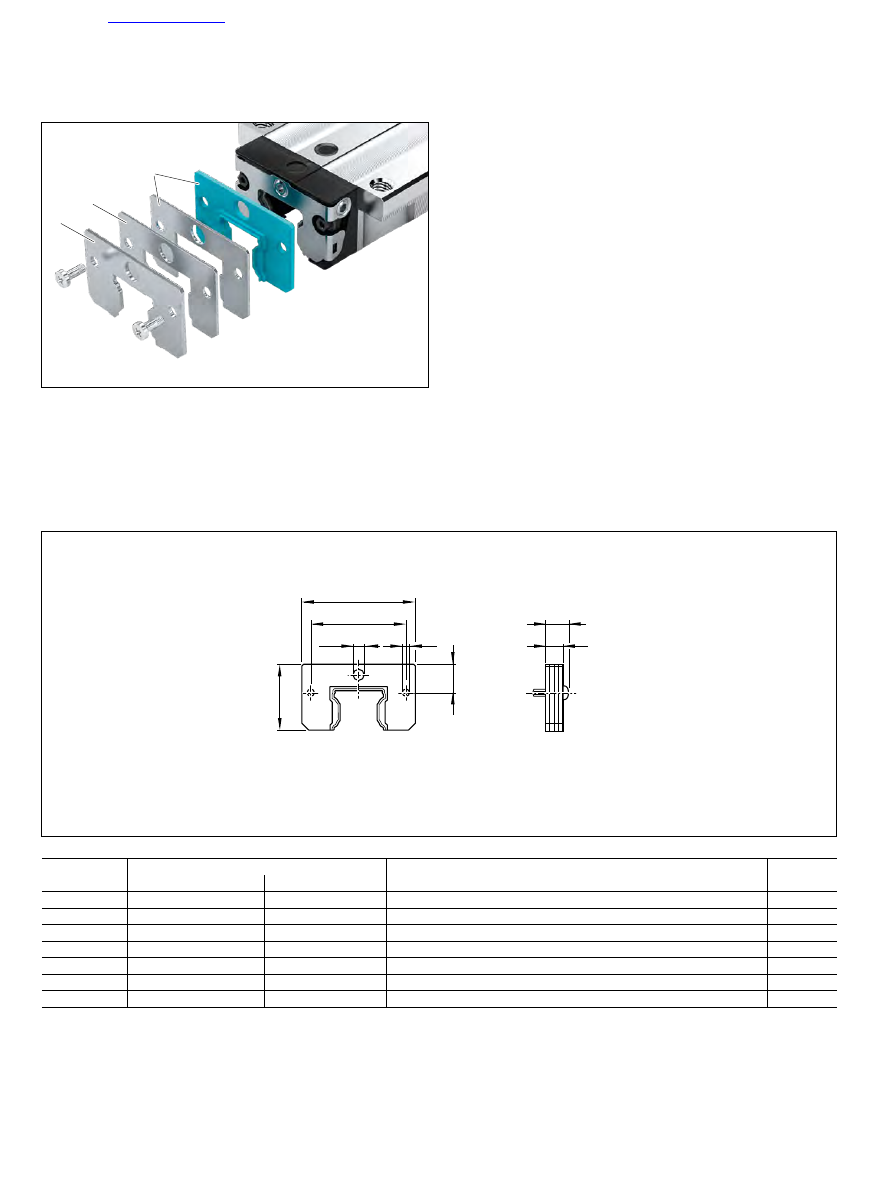

Из двух частей
▶ Материал: коррозионностойкая сталь по стандарту
DIN EN 10088 с синтетическим уплотнительным
материалом
▶ Исполнение: без покрытия
Указание по монтажу
▶ Крепежные винты входят в комплект поставки.
▶ При торцевом смазочном фитинге учитывать
минимальную глубину ввинчивания.
▶ Соблюдайте указания руководства по монтажу.
Типоразмер Номер заказа
Размеры
(мм)
Вес
(г)
A
4
B
3
B
4
B
5
E
8
E
8.1
E
9
E
9.1
H
3
S
9
S
12
15
R1619 121 20
32,0
4,3
2,2
3,0
24,55
–
6,30
–
19,0
3,5
4,3
6,0
20
1)
R1619 821 20
42,0
4,9
2,5
3,3
32,40
–
6,80
–
24,3
4,0
5,1
8,0
25
1)
R1619 221 30
47,0
4,9
2,5
3,3
38,30
–
11,00
–
29,0
4,0
7,0
10,0
30
R1619 721 30
59,0
5,7
3,3
4,5
48,40
–
14,10
–
34,5
4,0
7,0
18,0
35
R1619 321 30
69,0
5,7
3,3
4,5
58,00
–
17,00
–
39,5
4,0
7,0
25,0
45
R1619 421 30
85,0
7,1
4,0
5,5
69,80
–
20,50
–
49,5
5,0
7,0
55,0
55
R1619 521 30
98,0
7,7
4,0
5,5
80,00
–
21,50
–
56,0
6,0
7,0
65,0
20/40
2)3)
R1619 522 20
60,0
4,6
2,5
3,3
18,00
53,4
2,65
7,35
21,7
3,5
4,0
7,5
25/70
2)
R1619 222 20
99,0
4,9
2,5
3,3
35,00
83,5
4,30
10,70
28,6
4,0
7,3
14,5
35/90
2)
R1619 322 20
128,6
5,7
3,3
4,5
79,00
116,0
5,80
28,90
41,0
4,0
7,0
40,0
Торцевое уплотнение,
широкое
1)
Не для шариковых кареток F.N (фланцевая... низкая) и S.N (узкая ... низкая)
2)
Широкая шариковая рельсовая направляющая
3)
Внимание: скребковая пластина нового типа не комбинируется с прежним направляющим рельсом R167 . 8.. .. !
Крепежный винт представлен для примера
