HEIDENHAIN CNC PILOT 640 токарный станок. Руководство пользователя (2017 год) - часть 18

Режим работы Организация | Параметры

10

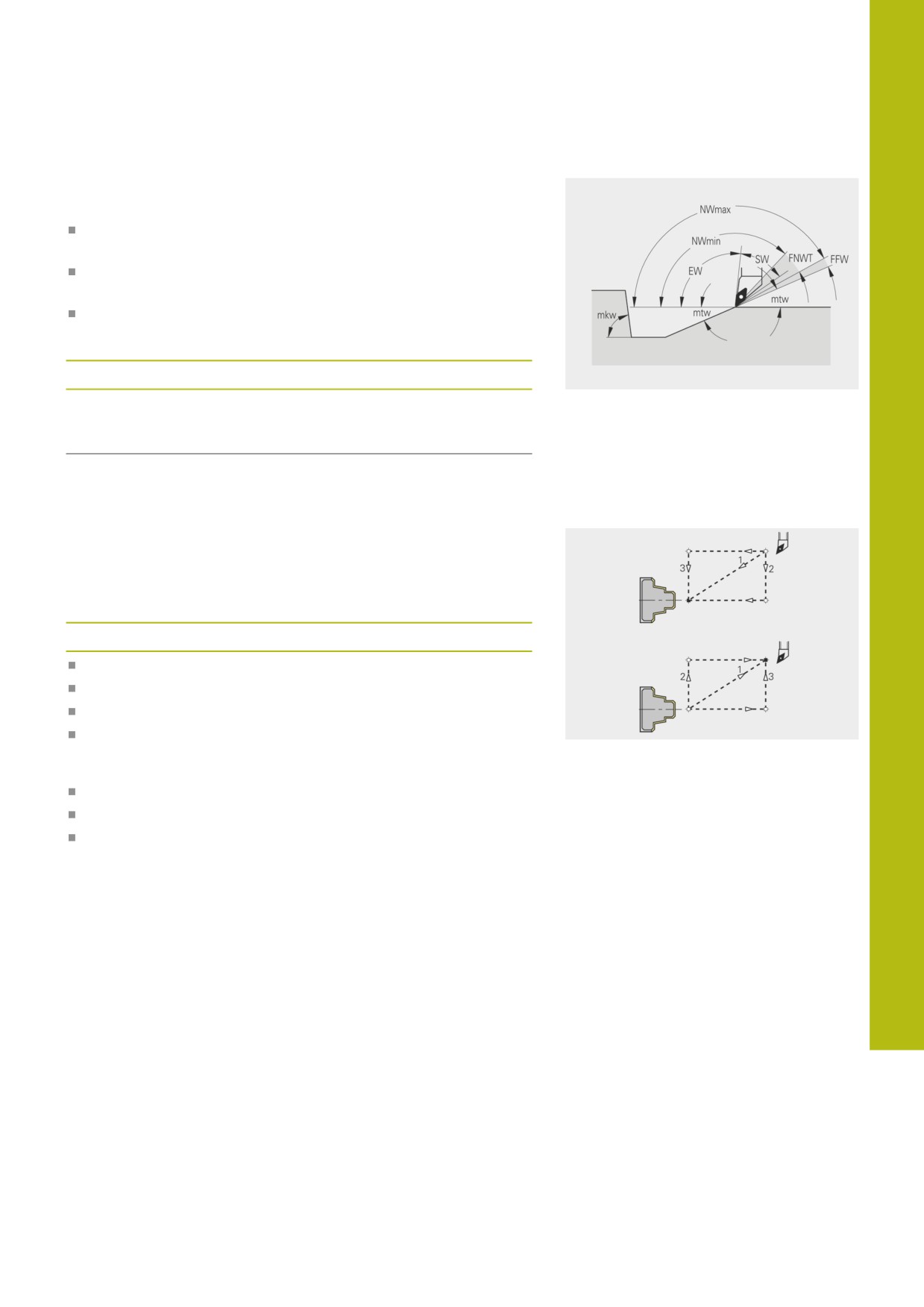

Чистовая обработка - допуски инструмента

Для выбора инструмента действует:

Угол в плане EW: EW >= mkw (mkw: восходящий угол

контура)

Угол в плане EW и угол при вершине SW: NWmin < (EW+SW)

< NWmax

Смежный угол FNWT: FNWT = NWmax - NWmin

Допуски инструмента

Параметр

Значение

Допуск смежного угла FNWT

Область допуска для

смежной режущей кромки

инструмента

Угол выточки FFW

Минимальная разность

контур - смежная режущая

кромка

Чистовая обработка - подвод и отвод

Движения подвода и отвода производятся на ускоренном ходу

(G0).

Подвод и отвод

Параметр

Подвод внеш. чистов. обработка ANFA

Подвод внутр. чистов. обработка ANFI

Отвод внеш. чистов. обработка ABFA

Отвод внутр. чистов. обработка ABFI

Стратегия подвода или отвода:

1: одновременно в направлении X и Z

2: сначала направление X, а потом Z

3: сначала направление Z, а потом X

683

10

Режим работы Организация | Параметры

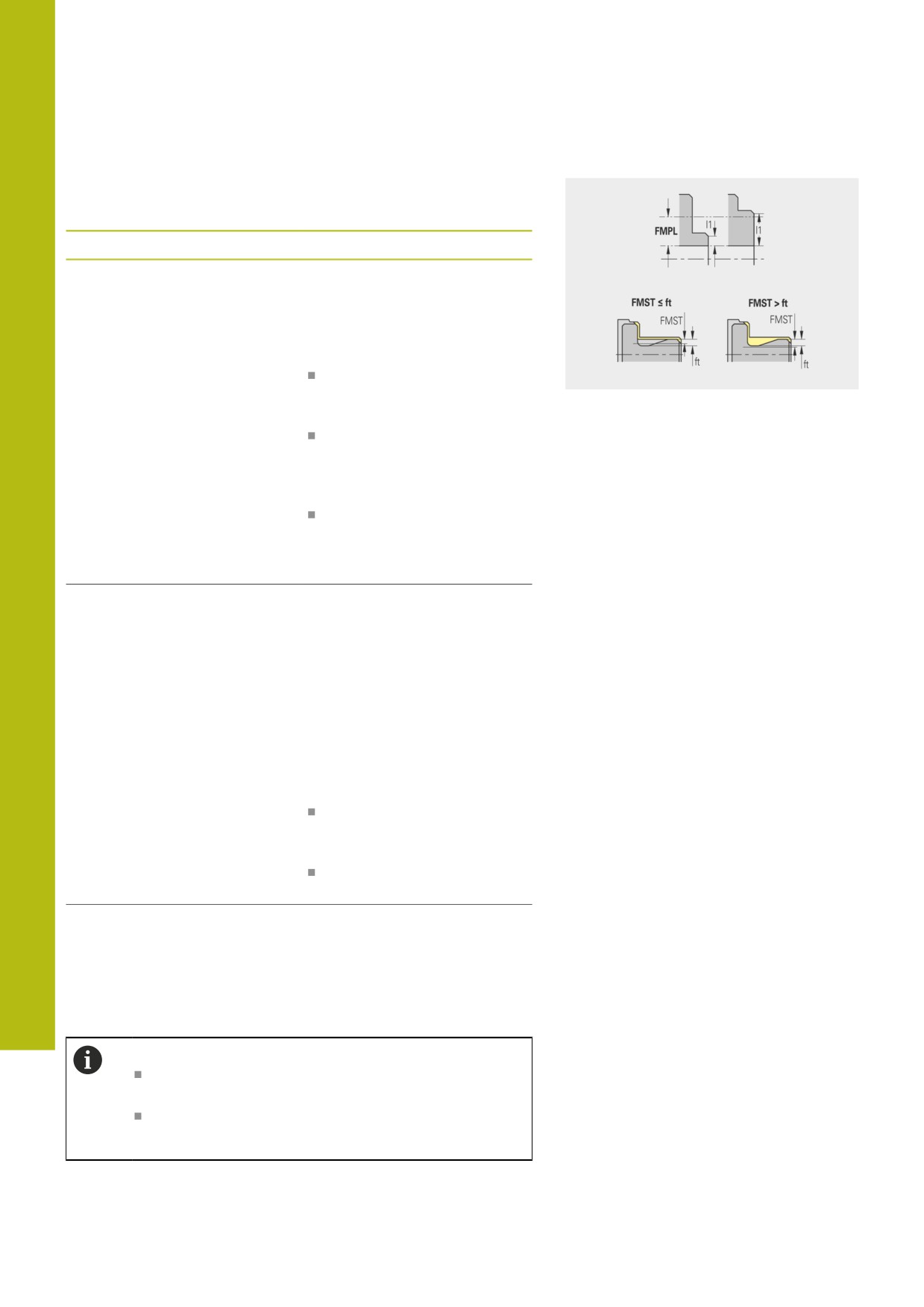

Чистовая обработка - анализ обработки

Анализ обработки

Параметр

Значение

Минимальная поперечная

TURN PLUS исследует самый

длина FMPL

передний элемент подле-

жащего чистовой обработке

внешнего контура.

Действует:

без внутреннего контура:

всегда с дополнительным

поперечным проходом

с внутренним контуром

- FMPL >= l1: без

дополнительного

поперечного прохода

с внутренним

контуром - FMPL <

l1: с дополнительным

поперечным проходом

Максимальная глубина чисто-

FMST определяет допусти-

вого прохода FMST

мую глубину врезания для

необработанной выточки

Цикл чистовой обработки

(G890) на основании этого

параметра определяет,

должны ли обрабатываться

выточки (формы E, F, G) за

проход чистовой обработки

контура.

Действует:

FMST > ft: с обработкой

выточки (ft: глубина

выточки)

FMST <= ft: без обработки

выточки

Частота вращения при фаске

Подача уменьшается

или скруглении FMUR

настолько, чтобы бы как

минимум FMUR оборотов

было выполнено (исполь-

зование: цикл чистовой

обработки G890).

Для FMPL действует:

Отдельный поперечный проход производится

снаружи вовнутрь

Отклонение поперечного угла PWA не влияет на

анализ поперечных элементов

684

Режим работы Организация | Параметры

10

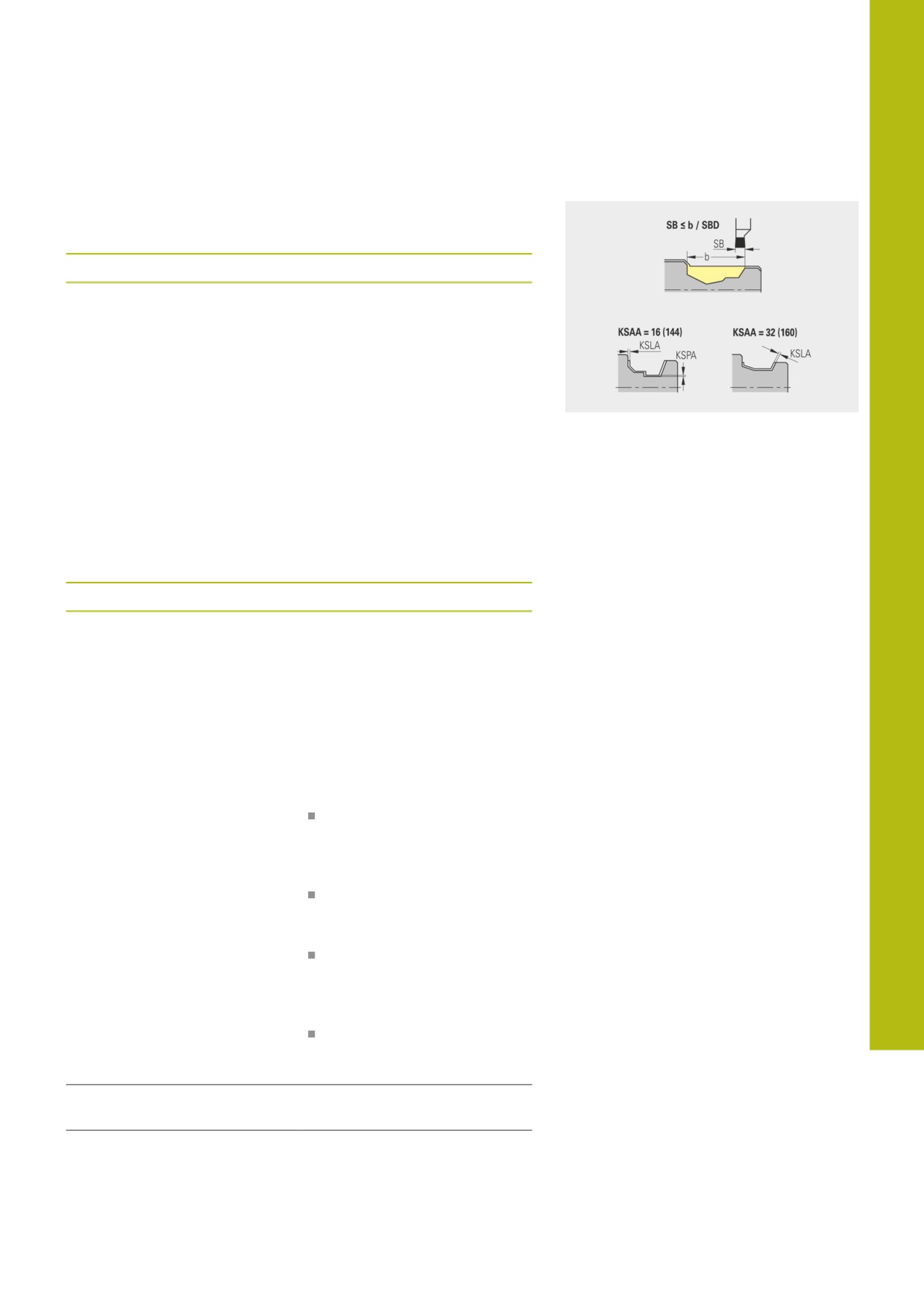

Простая проточка и проточка контура

Простая проточка и проточка контура - выбор инструмента

Выбор инструмента

Параметр

Значение

Делитель ширины прорезки

Если при типе обработки

SBD

Проточка контура имеют-

ся лишь линейные элемен-

ты, но в основании прорез-

ки нет ни одного параллель-

ного оси элемента, то выбор

инструмента производит-

ся на основании Делителя

ширины проточки SBD".

SB <= b / SBD (SB: ширина

прорезного инструмента; b:

ширина зоны обработки)

Простая проточка и проточка контура - припуски

Припуски

Параметр

Значение

Тип припуска KSAA

Для обрабатываемой

области проточки можно

предусмотреть припуски.

Если определены припуски,

то сначала выполняется

предварительная проточка,

а вторым проходом

производится чистовая

обработка. Вводимые

данные:

16: различный

продольный/поперечный

припуск - отдельных

припусков нет

32: эквидистантный

припуск - отдельных

припусков нет

144: различный

продольный/поперечный

припуск - с отдельными

припусками

160: эквидистантный

припуск - с отдельными

припусками

Эквидистантный или продоль-

Эквидистантный или

ный KSLA

продольный припуск

Отсутствует или поперечный

Поперечный припуск

KSPA

685

10

Режим работы Организация | Параметры

Припуски учитываются в типе обработки Прорезка

контура при уклонах контура

Нормированные проточки (форма D, S, A)

полностью изготавливаются за один рабочий

ход. Деление на черновую и чистовую обработку

возможно только в DIN PLUS

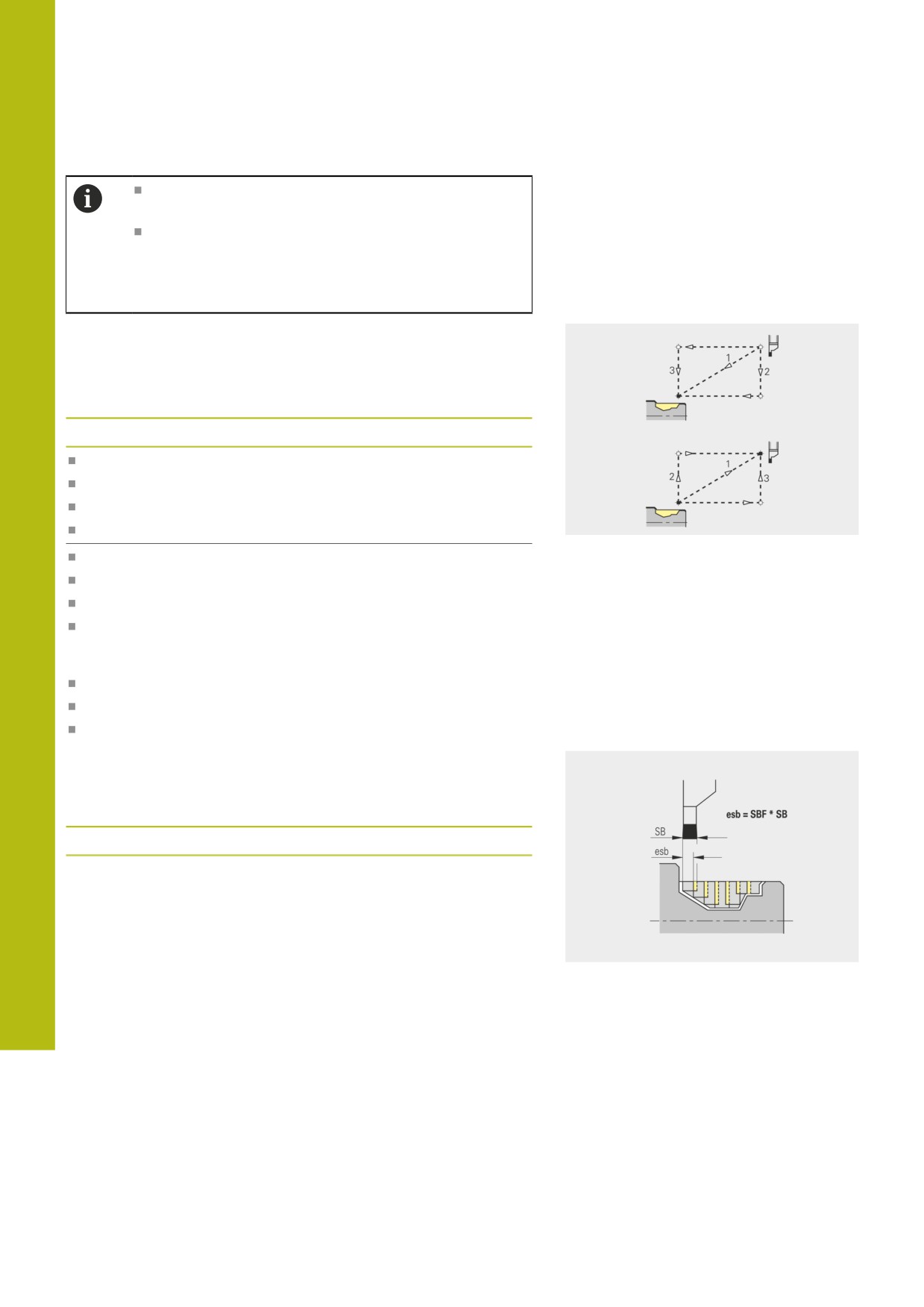

Простая проточка и проточка контура - подвод и отвод

Движения подвода и отвода производятся на ускоренном ходу

(G0).

Подвод и отвод

Параметр

Подвод внеш. проточка ANESA

Подвод внутр. проточка ANESI

Отвод внеш. проточка ABESA

Отвод внутр. проточка ABESI

Подвод внеш. проточка контура ANKSA

Подвод внутр. проточка контура ANKSI

Отвод внеш. проточка контура ABKSA

Отвод внутр. проточка контура ABKSI

Стратегия подвода или отвода:

1: одновременно в направлении X и Z

2: сначала направление X, а потом Z

3: сначала направление Z, а потом X

Простая проточка и проточка контура - обработка

Использование: DIN PLUS

Обработка

Параметр

Значение

Коэффициент ширины

С помощью SBF определяет-

прорезки SBF

ся максимальное смещения

для циклов прорезки G860 и

G866:

esb = SBF * SB (esb: эффек-

тивная ширина прорезки; SB:

ширина прорезного инстру-

мента)

686

Режим работы Организация | Параметры

10

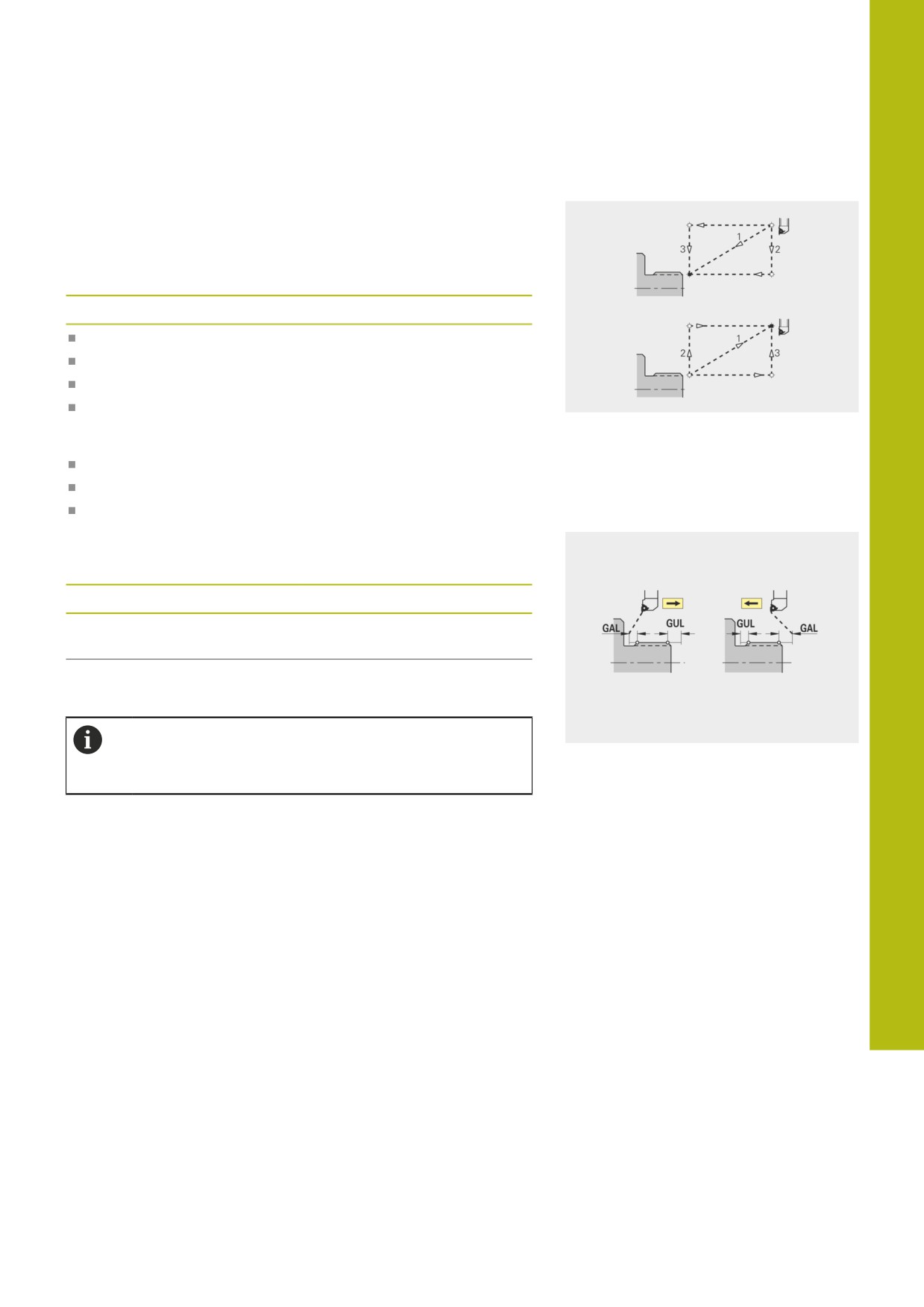

Резьбонарезание

Нарезание резьбы - подвод и отвод

Движения подвода и отвода производятся на ускоренном ходу

(G0).

Подвод и отвод

Параметр

Подвод наружной резьбы ANGA

Подвод внутренней резьбы ANGI

Отвод наружной резьбы ABGA

Отвод внутренней резьбы ABGI

Стратегия подвода или отвода:

1: одновременно в направлении X и Z

2: сначала направление X, а потом Z

3: сначала направление Z, а потом X

Нарезание резьбы - обработка

Обработка

Параметр

Значение

Длина захода резьбы GAL

Заход перед нарезанием

резьбы

Длина сбега резьбы GUL

Сбег (перебег) после нареза-

ния резьбы

GAL и GUL применяются как атрибуты резьбы Длина

подхода B и Длина выхода P, если они не были

введены в качестве атрибутов.

687

10

Режим работы Организация | Параметры

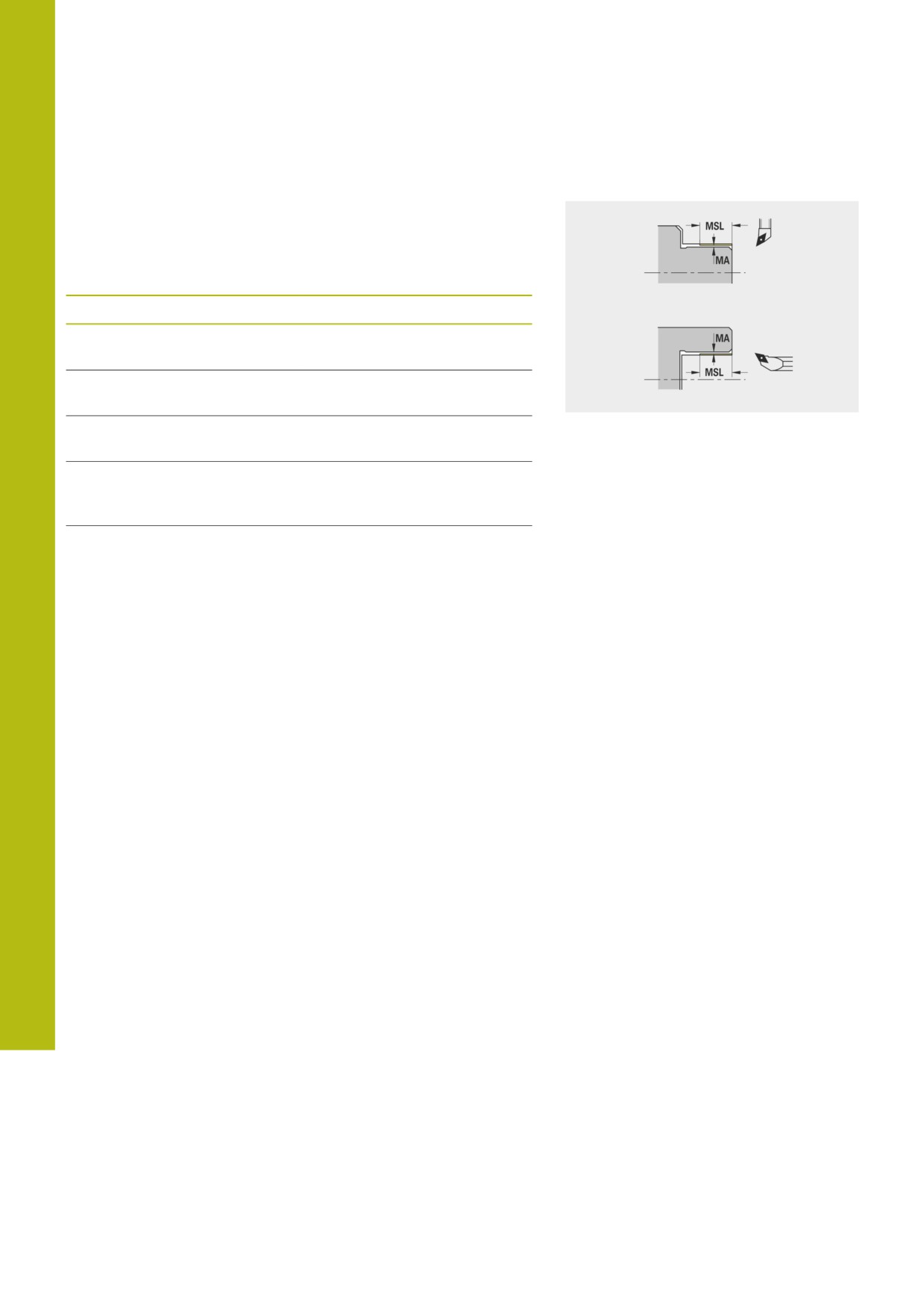

Измерение

Измерение - метод измерения

Параметры измерения назначаются элементам посадки в

качестве атрибута.

Метод измерения

Параметр

Значение

Счетчик измерительных

Задаёт, в каком интервале

проходов MC

должно быть измерение

Длина отвода измерения по Z Расстояние Z для движения

MLZ

отвода

Длина отвода измерения по X Расстояние Х для движения

MLX

отвода

Измерительный припуск MA

Припуск, пока еще находя-

щийся на измеряемом

элементе

Длина измерительного прохо-

да MSL

688

Режим работы Организация | Параметры

10

Сверление

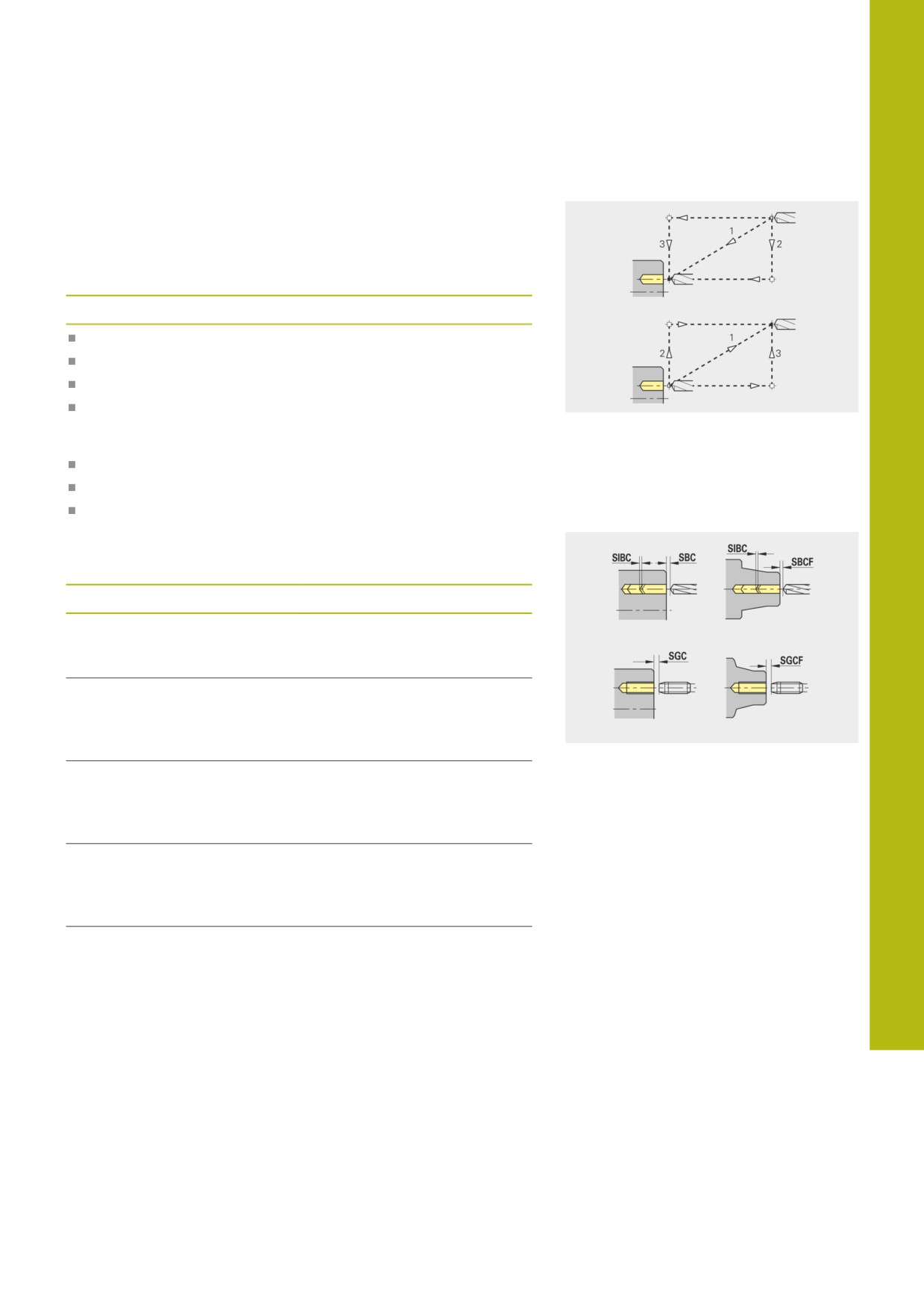

Сверление - подвод и отвод

Движения подвода и отвода производятся на ускоренном ходу

(G0).

Подвод и отвод

Параметр

Подвод к торцевой поверхности ANBS

Подвод к боковой поверхности ANBM

Отвод от торцевой поверхности ABGA

Отвод от боковой поверхности ABВМ

Стратегия подвода или отвода:

1: одновременно в направлении X и Z

2: сначала направление X, а потом Z

3: сначала направление Z, а потом X

Сверление - безопасные расстояния

Безопасные расстояния

Параметр

Значение

Внутреннее безопасное

Расстояние отвода назад при

расстояние SIBC

сверлении глубоких отвер-

стий (B при G74)

Приводной сверлильный

Безопасные расстояния на

инструмент SBC

торцевой и боковой поверх-

ности для приводных инстру-

ментов

Сверлильные инструменты

Безопасные расстояния на

без привода SBCF

торцевой и боковой поверх-

ности для инструментов без

привода

Приводной метчик SGC

Безопасные расстояния на

торцевой и боковой поверх-

ности для приводных инстру-

ментов

Метчики без привода SGCF

Безопасные расстояния на

торцевой и боковой поверх-

ности для инструментов без

привода

689

10

Режим работы Организация | Параметры

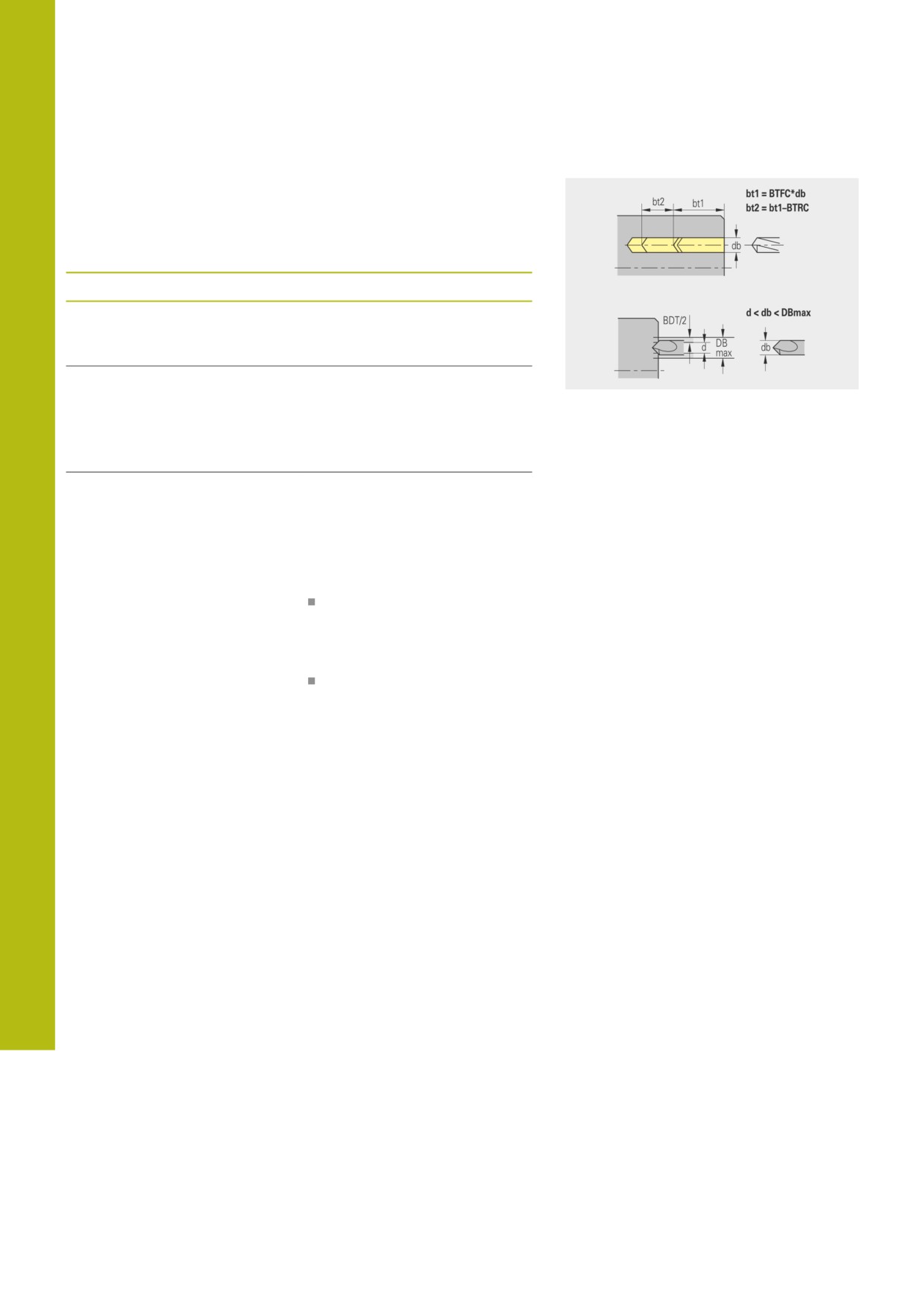

Сверление - обработка

Параметры действительны для сверления с помощью цикла

глубокого сверления (G74).

Обработка

Параметр

Значение

Коэффициент глубины

1-ая глубина сверления: bt1

сверления BTFC

= BTFC * db (db: диаметр

сверла)

Уменьшение глубины сверле-

2-ая глубина сверления: bt2

ния BTRC

= bt1 - BTRC

Дальнейшие проходы

сверления уменьшаются

соответственно

Допуск на диаметр сверла

Для выбора сверлильно-

BDT

го инструмента (центров-

ка, центровочное сверло,

коническая зенковка, ступен-

чатое сверло, коническая

развертка).

Диаметр сверления:

DBmax = BDT + d (DBmax:

максимальный диаметр

сверления)

Выбор инструмента:

DBmax > DB > d

690

Режим работы Организация | Параметры

10

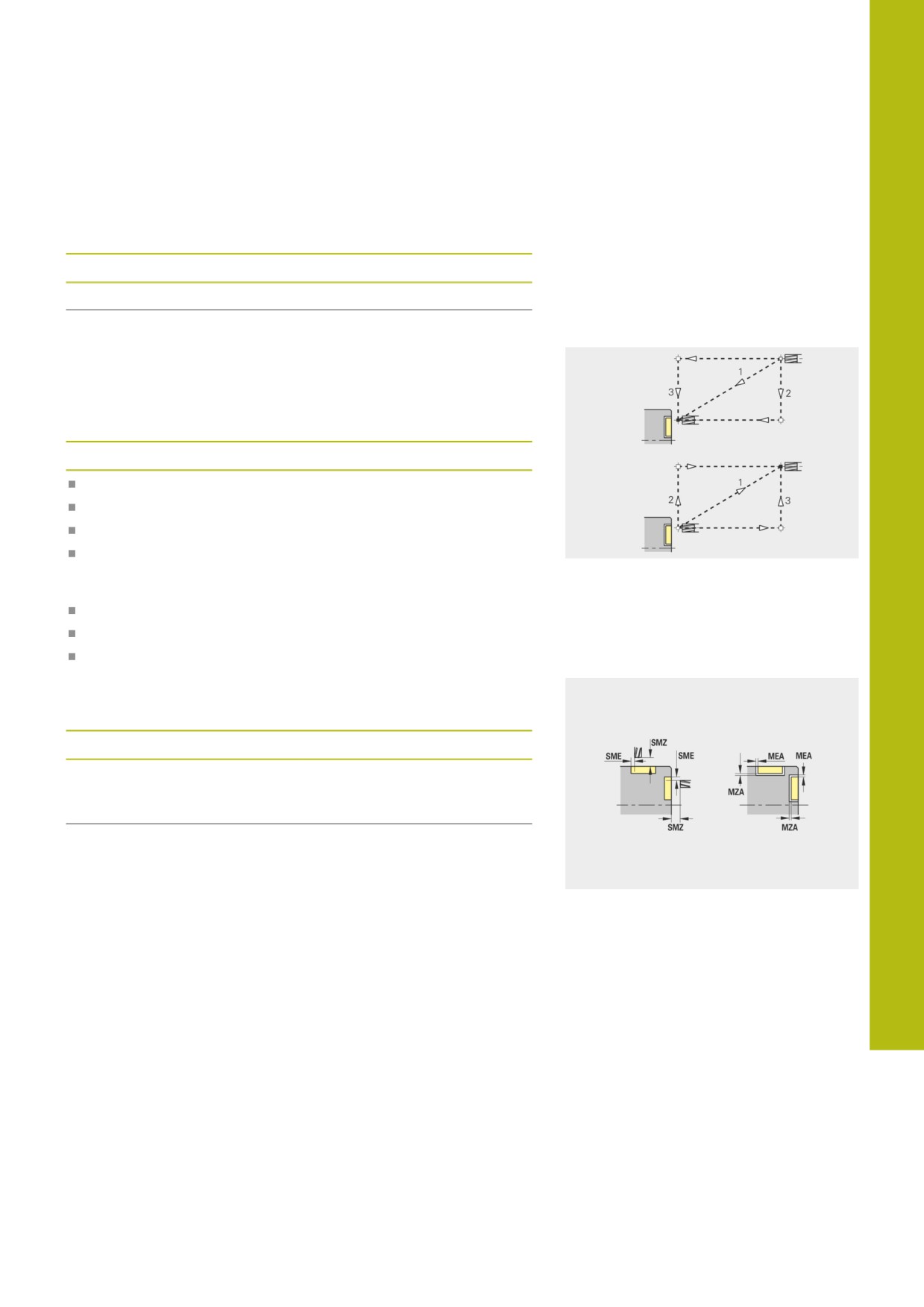

Фрезерование

Фрезерование - припуски

Припуски

Параметр

Припуск в направлении фрезерования MEA

Припуск в направлении подачи на врезание MZA

Фрезерование - подвод и отвод

Движения подвода и отвода производятся на ускоренном ходу

(G0).

Подвод и отвод

Параметр

Подвод к торцевой поверхности ANMS

Подвод к боковой поверхности ANMM

Отвод от торцевой поверхности ABMS

Отвод от боковой поверхности ABMМ

Стратегия подвода или отвода:

1: одновременно в направлении X и Z

2: сначала направление X, а потом Z

3: сначала направление Z, а потом X

Фрезерование - безопасные расстояния

Безопасные расстояния

Параметр

Значение

Безопасное расстояние в

Расстояние между стартовой

направлении врезания SMZ

позицией и верхней кромкой

объекта фрезерования

Безопасное расстояние в

Расстояние между конту-

направлении фрезерования

ром фрезерования и боковой

SME

поверхностью фрезы

691

Режим работы Организация | Подрежим «Передача»

10

Внешний доступ

Производитель станка может конфигурировать

варианты внешнего доступа. Следуйте указаниям

инструкции по обслуживанию станка.

С помощью программной клавиши Внешний доступ вы можете

заблокировать или разблокировать доступ через интерфейс

LSV-2.

Разрешить внешний доступ:

Выберите режим работы Oрганизация

Установите программную клавишу

Внешний доступ в положение ВКЛ.

Система ЧПУ разрешит доступ к данным

через интерфейс LSV-2

Блокировка внешнего доступа:

Выберите режим работы Oрганизация

Установите программную клавишу

Внешний доступ в положение ВЫКЛ.

Система ЧПУ заблокирует доступ к данным

через интерфейс LSV-2

693

10

Режим работы Организация | Подрежим «Передача»

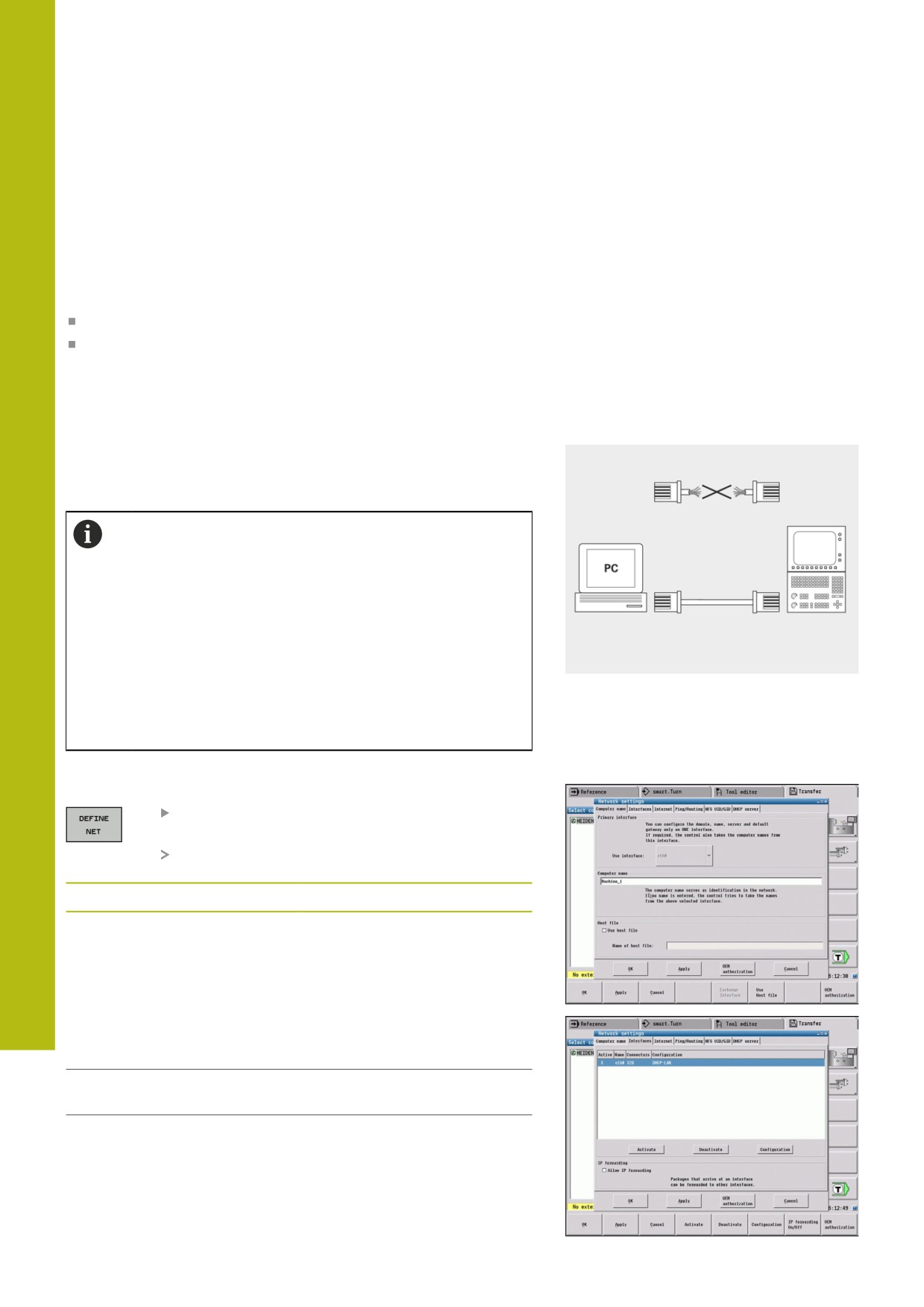

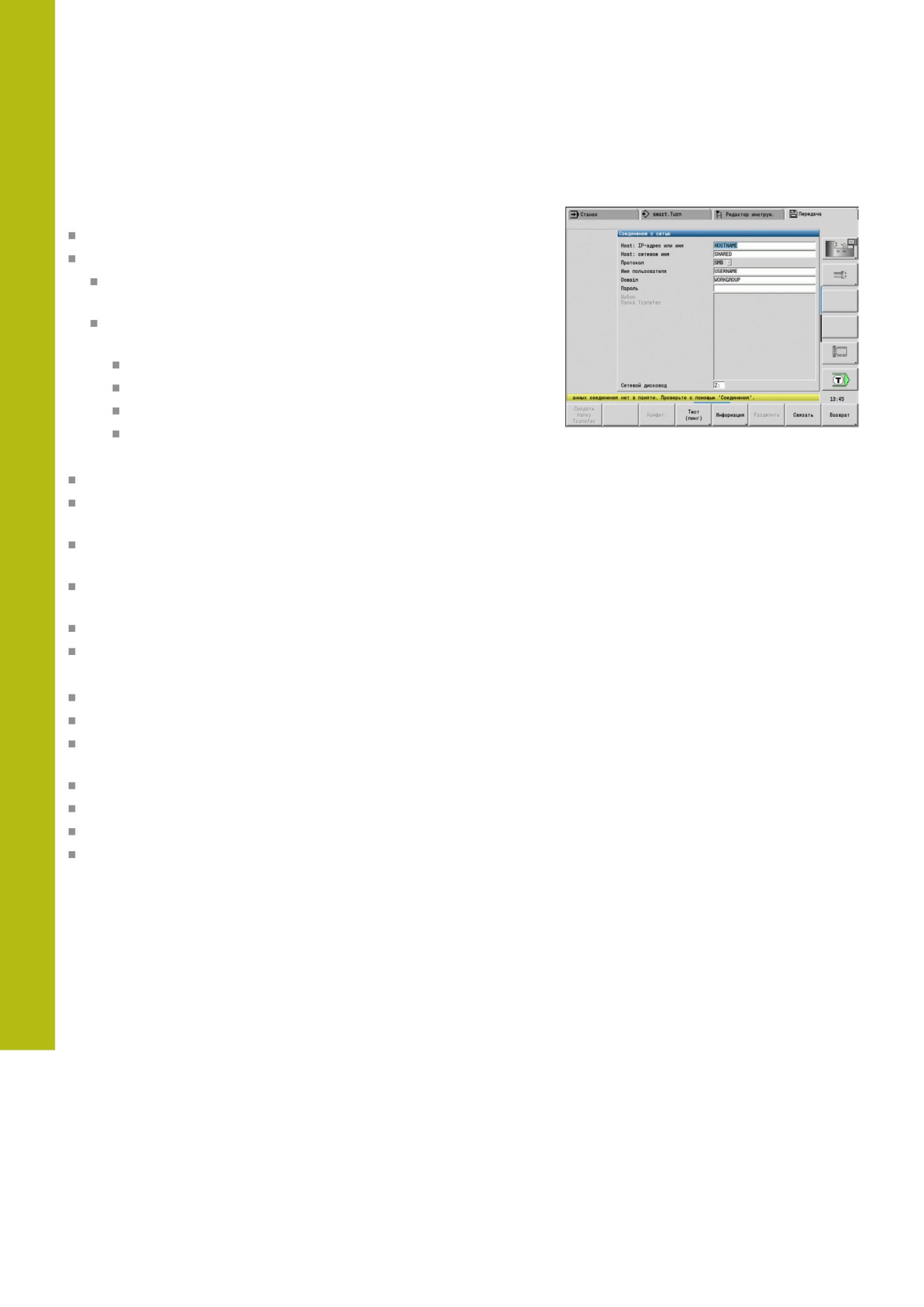

Соединения

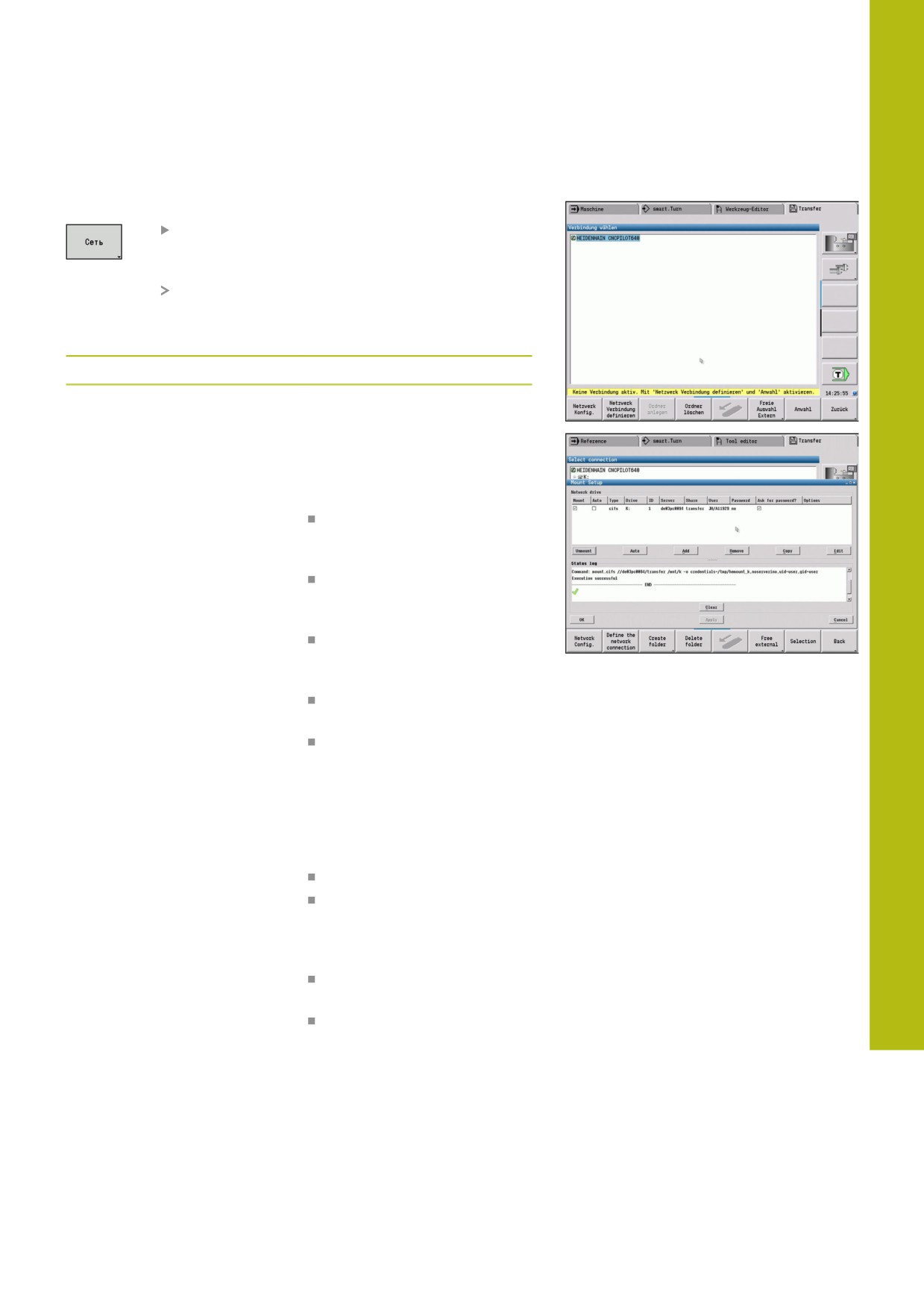

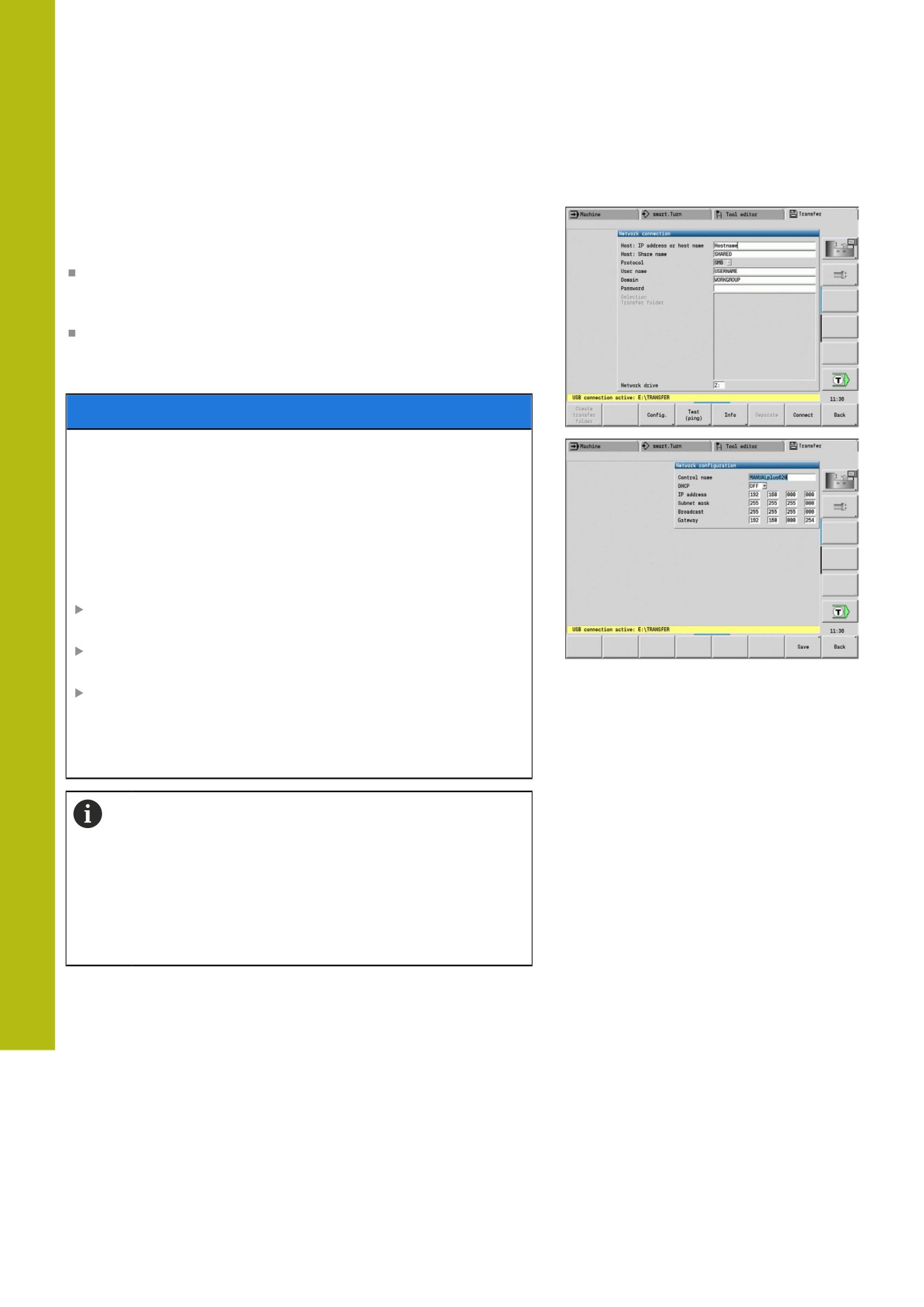

Соединения могут создаваться посредством сети (Ethernet) или

USB носителя данных. Передача данных осуществляется через

Ethernet или через USB-интерфейс.

Сеть (через Ethernet): система ЧПУ поддерживает сетевые

протоколы SMB (Server Message Block, WINDOWS) и NFS

(Network File Service).

Носители данных USB подключаются непосредственно

к системе ЧПУ. Система ЧПУ использует только первый

раздел носителя данных USB

УКАЗАНИЕ

Осторожно, опасность столкновения!

Осторожно, возможна потеря данных!

Незащищённая или недостаточно сконфигурированная сеть

даёт возможность неавторизированного и небезопасного

доступа к данным системы ЧПУ. Из-за чего управляющие

программы и настройки станка могут быть изменены или

потеряны. Наряду с потерей данных возникает также

возможность аварии!

Доступа к системе ЧПУ через сеть возможен только

авторизированным персоналом

При необходимости деактивируйте внешний доступ в

режиме работы Oрганизация.

Или обеспечьте данные, при необходимости, защитой от

записи

HEIDENHAIN рекомендует дополнительно выполнять

регулярное резервное копирование данных.

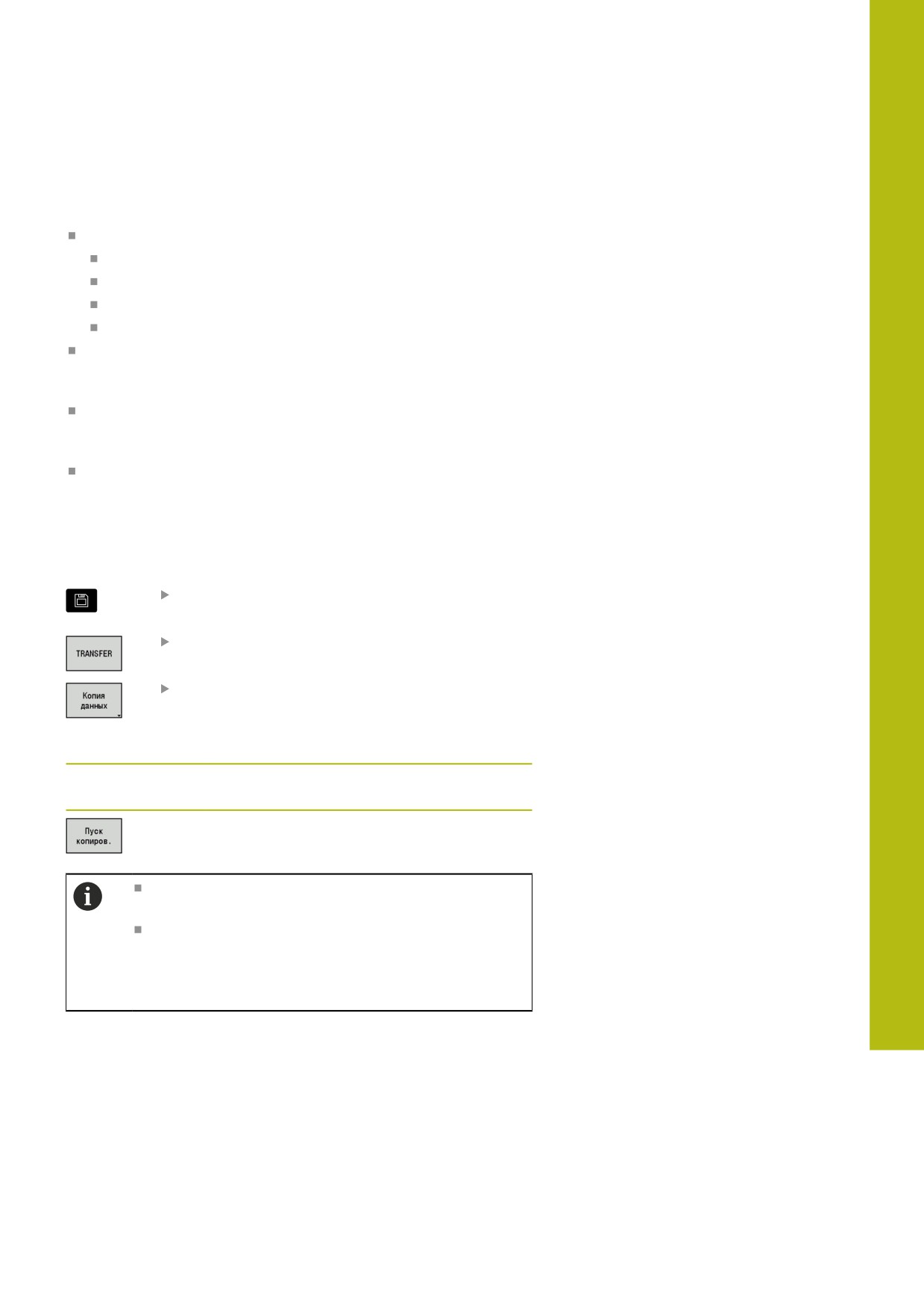

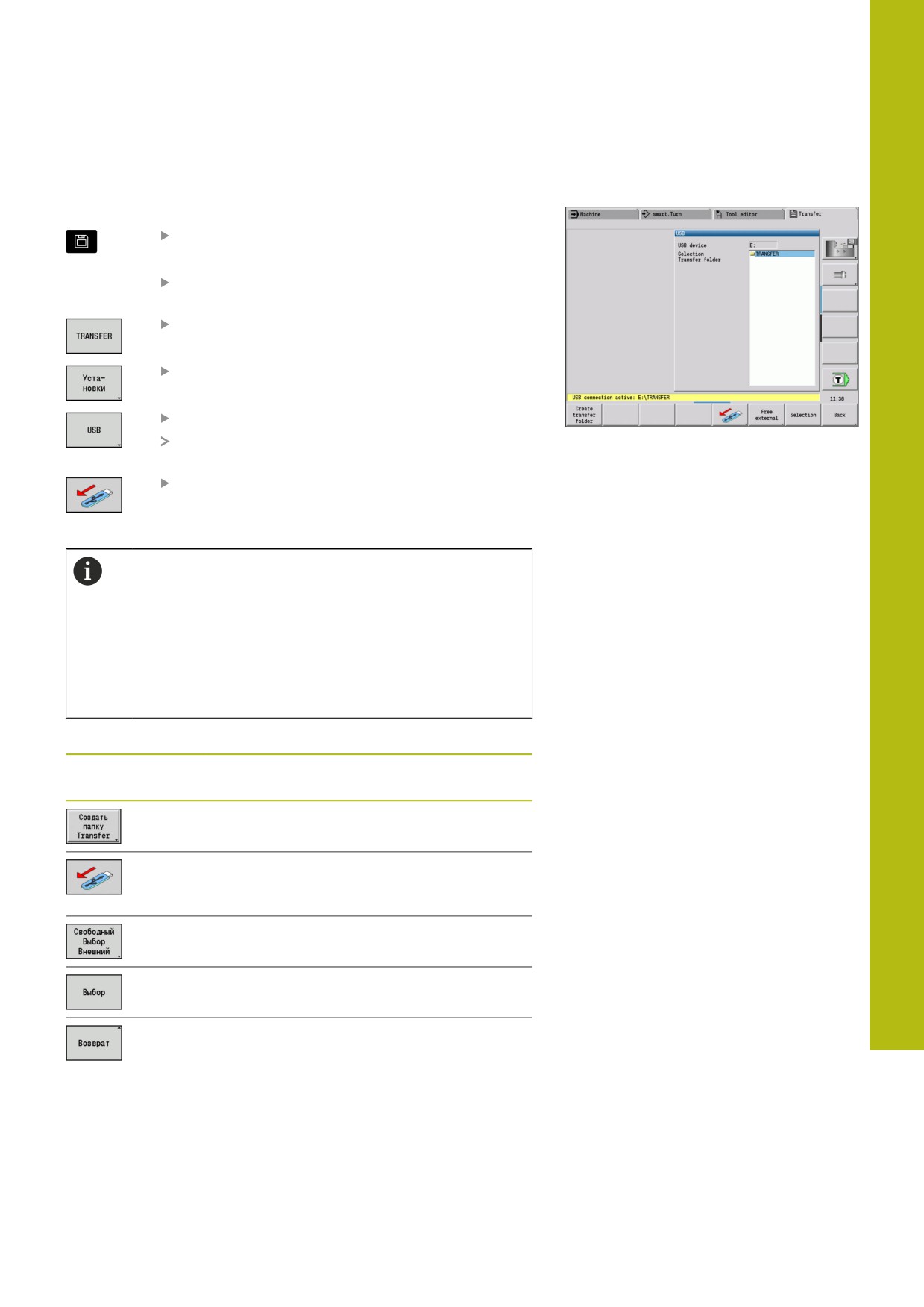

Вы можете создать новый каталог на подключенном

носителе USB или сетевом диске. Для этого нажмите

программную клавишу Создать папку Transfer и

введите имя директории.

Система отобразит в окне выбора все активные

подключения. Если в директории содержатся

поддиректории, вы можете также открыть и выбрать

их.

694

Режим работы Организация | Подрежим «Передача»

10

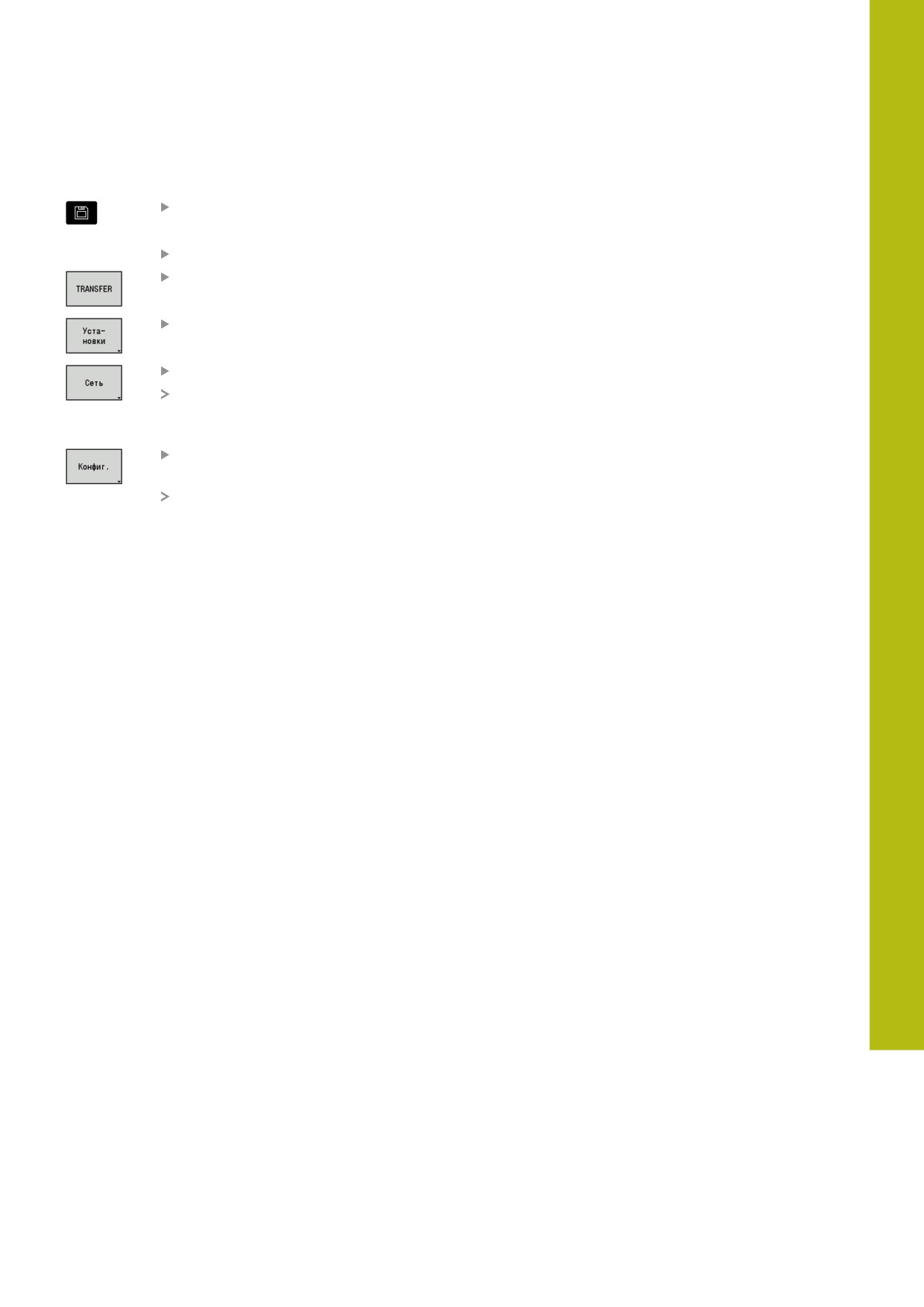

Вызов конфигурации сети:

Выберите режим работы Oрганизация

Введите пароль net123

Нажмите программную клавишу Передача

(после ввода пароля)

Нажмите программную клавишу Установки

Нажмите программную клавишу Сеть

Система ЧПУ откроет диалог Соединение

с сетью. В этом диалоге производятся

настройки соединения

Нажмите программную клавишу Конфиг.

(только после ввода пароля)

Откроется диалог Конфигурация сети

695

10

Режим работы Организация | Подрежим «Передача»

Интерфейс Ethernet CNC PILOT 620

Настройки конфигурации сети:

Название управления: имя компьютера системы ЧПУ

DHCP = Dynamic Host Configuration Protocol

ВКЛ.: сетевые настройки автоматически получаются от

DHCP-сервера

ВЫКЛ.: следующие сетевые настройки должны

выполняться вручную:

(статический) IP-адрес

Маска подсети

Широковещательный адрес

Шлюз

Настройки сетевого соединения (SMB):

Протокол: SMB - сеть Windows

Host: IP-адрес или имя: имя компьютера или IP-адрес

компьютера адресата

Host: сетевое имя: имя общего ресурса на компьютере

адресата (Sharename)

Имя пользователя для регистрации на компьютере

адресата

Рабочая группа / Домен: имя рабочей группы или домена

Пароль для регистрации на компьютере адресата

Настройки сетевого соединения (NFS):

Протокол: NFS

Главный адрес Интернет: IP-адрес компьютера адресата

Host: сетевое имя: имя общего ресурса на компьютере

адресата (Sharename)

rsize

wsize

time0

soft

Выбор директории проекта: система ЧПУ считывает и

записывает все данные в один определённый каталог проекта.

Каждый каталог проекта содержит зеркальное отображение

структуры каталога системы ЧПУ. Выберите директорию

проекта, с которой будет установлено соединение. Если по

данному пути еще не существует папки, то при соединении она

создается.

696

Режим работы Организация | Подрежим «Передача»

10

Программные клавиши конфигурации сети

Программная Значение

клавиша

Создает каталог с требуемым именем при

установленном соединении по целевому

адресу

Открывает диалог Конфигурация сети

Открывает диалог Соединение с сетью и

запускает PING по указанному адресу

Выводит в окне всю информацию о сети

Разъединяет существующее соедине-

ние с сетью Если активен USB-носитель

данных, осуществляется переключение на

это соединение

Устанавливает соединение, переходит к

последнему выбранному каталогу проекта

Возвращает в меню программных клавиш с

функциями передачи данных

697

10

Режим работы Организация | Подрежим «Передача»

Интерфейс Ethernet CNC PILOT 640

Введение

Система ЧПУ в стандартной комплектации имеет интерфейс

Ethernet для интеграции системы ЧПУ в сеть в качестве

клиента.

Система ЧПУ передает данные через Ethernet с помощью:

SMB-протокола (Server Message Block) для ОС Windows или

протокола семейства TCP/IP (Transmission Control Protocol/

Internet Protocol) и с помощью NFS (Network File System).

Также ЧПУ поддерживает протокол NFS V3, который

позволяет более высокие скорости передачи данных

Возможности подключения

Вы можете подключить разъём Ethernet системы ЧПУ к

сети или непосредственно к ПК через разъем RJ45. Разъем

гальванически изолирован от электроники системы ЧПУ.

Максимально допустимая длина кабеля от ЧПУ до

узловой точки зависит от касса кабеля по качеству,

оболочки и вида сети.

Если вы подключаете систему ЧПУ непосредственно

к ПК, то Вам необходим перекрестный кабель (кросс-

кабель).

Предоставьте настройку системы ЧПУ сетевому

специалисту.

Помните о том, что система ЧПУ выполнит быструю

автоматическую перезагрузку, если изменится IP-

адрес системы ЧПУ.

Конфигурация системы ЧПУ

Вызов общих сетевых настроек:

Нажмите программную клавишу DEFINE NET

для ввода общих настроек сети

Активна закладка Имя компьютера:

Настройка

Значение

Первичный интерфейс

Имя Ethernet-интерфей-

са, который должен быть

включен в корпоратив-

ную сеть. Активен только

тогда, когда в аппарат-

ном обеспечении системы

ЧПУ в наличии есть второй

Ethernet-интерфейс

Имя компьютера

Имя, которым система ЧПУ

должна обозначаться в сети

Хост-файл

Необходим только для

специальных приложений!

Имя файла, в котором

определены связи между

IP-адресами и именами

компьютеров

698

Режим работы Организация | Подрежим «Передача»

10

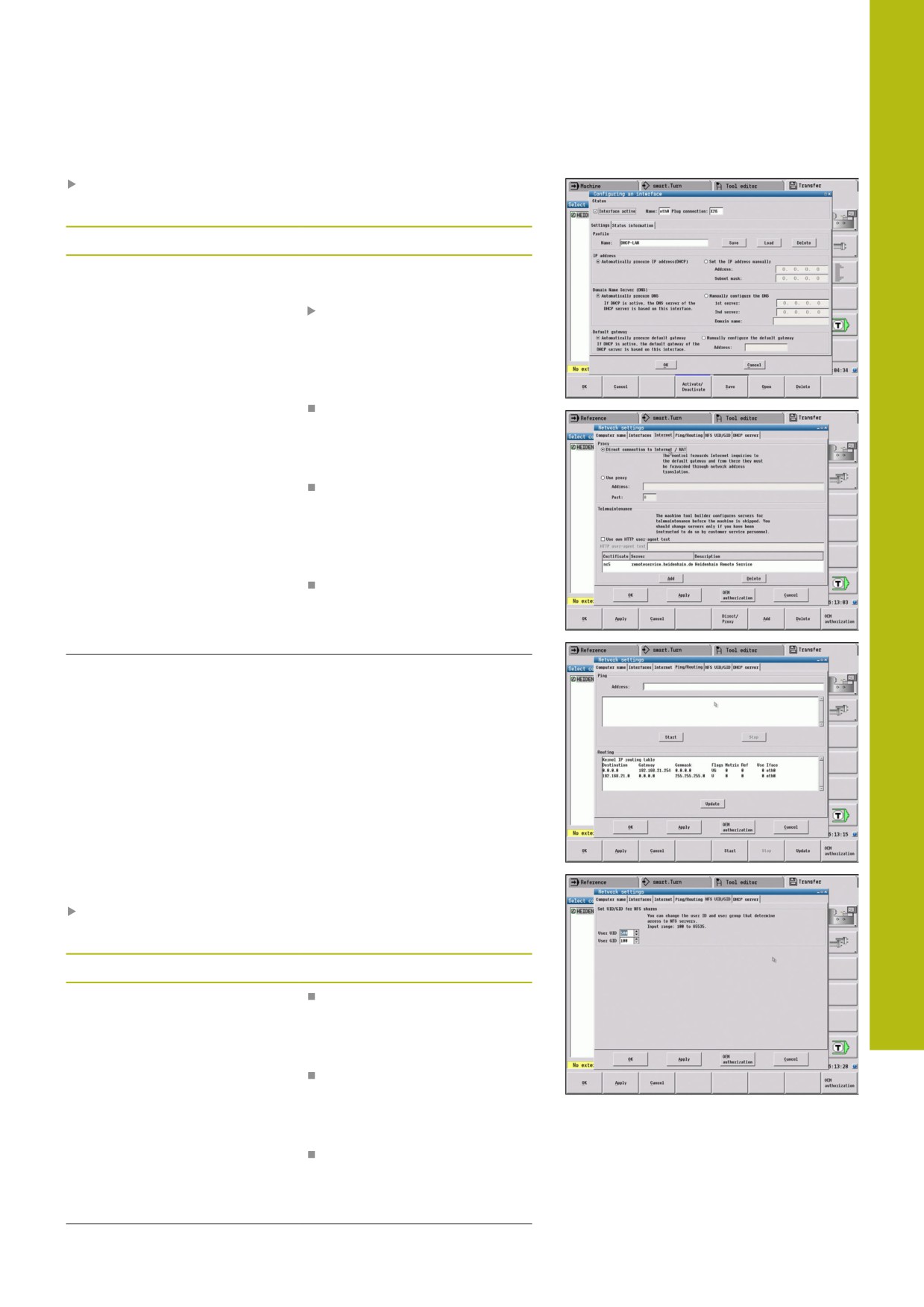

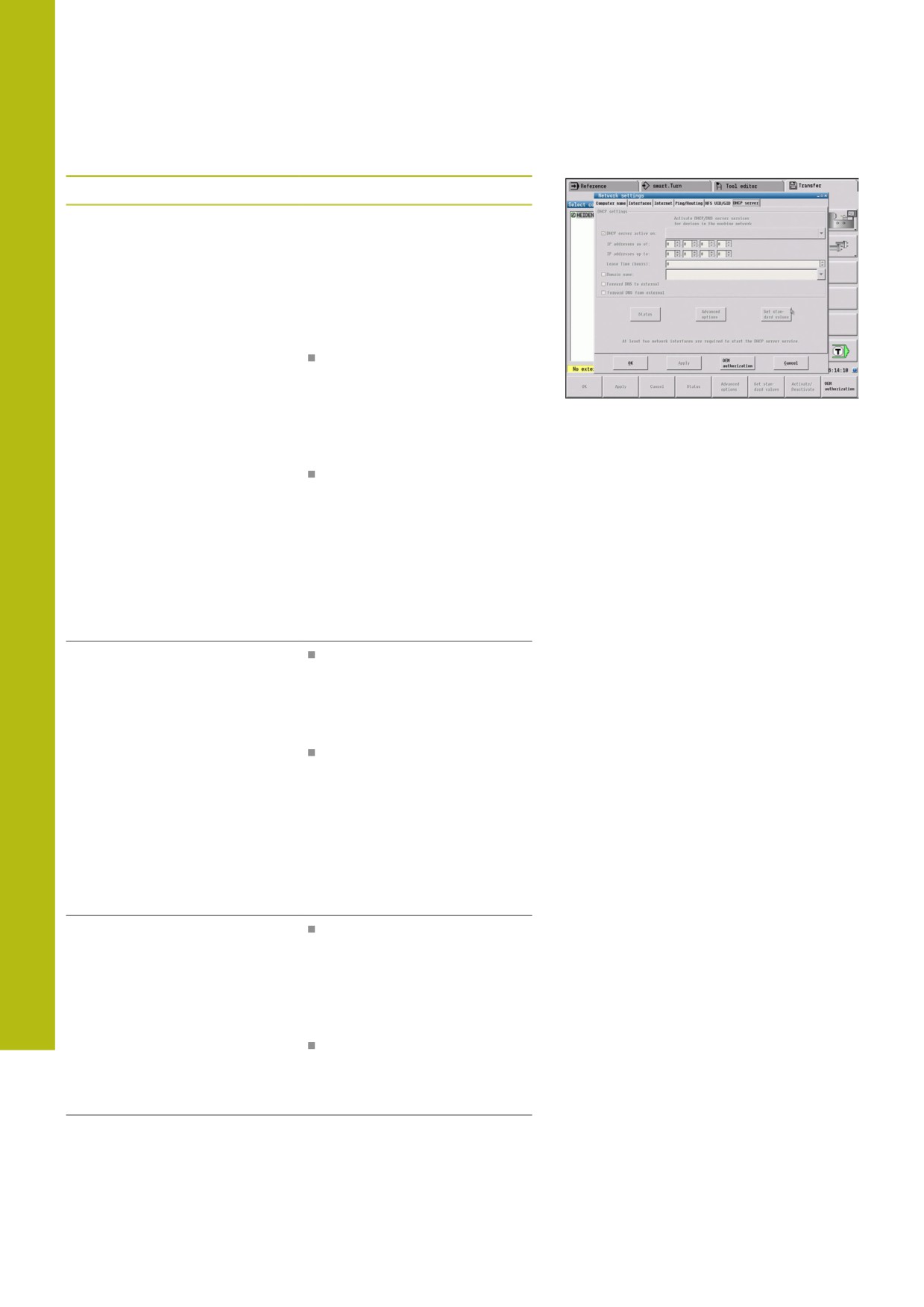

Выберите закладку Интерфейсы для ввода настроек

интерфейсов

Настройка

Значение

Список интерфейсов

Список активных Ethernet-

интерфейсов.

Выберите один из

перечисленных

интерфейсов (с помощью

мыши или клавиш со

стрелками)

Экранная клавиша

Активировать: активация

выбранного интерфейса

(X в столбце акт.)

Экранная клавиша

Деактивировать:

деактивация выбранного

интерфейса (- в столбце

Акт.)

Экранная клавиша

Конфигурация: открыть

меню настройки

интерфейса

Разрешить переадресацию

Данная функция обычно

IP

должна быть деактивиро-

вана!

Следует активировать

функцию только тогда, когда

с целью диагностики необхо-

дим внешний доступ через

систему ЧПУ ко второму

опциональному Ethernet-

интерфейсу. Активировать

только вместе со службой

поддержки

Нажмите экранную клавишу КОНФИГУРИРОВАТЬ для входа

в меню настройки интерфейса

Настройка

Значение

Статус

Интерфейс активирован:

состояние подключения

выбранного Ethernet-

интерфейса

Имя: Имя интерфейса,

конфигурация которого

выполняется в данный

момент

Разъем: номер разъема

данного интерфейса в

логической структуре

системы управления

699

10

Режим работы Организация | Подрежим «Передача»

Настройка

Значение

Профиль

С помощью этой настройки

можно создать либо выбрать

профиль, в котором сохране-

ны все видимые в этом окне

настройки.

HEIDENHAIN предлагает два

стандартных профиля:

DHCP-LAN: Настройки для

стандартного Ethernet-

интерфейса ЧПУ, которые

должны функционировать

в стандартной

корпоративной сети

MachineNet:

Настройки для второго

опционального Ethernet-

интерфейса для

конфигурации сети станка

При помощи соответствую-

щих экранных клавиш можно

сохранять, загружать или

удалять профили

IP-адрес

Опция Автоматически

присвоить IP-адрес:

система управления

должна получить IP-адрес

от DHCP-сервера

Опция Присваивать IP-

адрес вручную: вручную

определить IP-адрес и

маску подсети. Ввод:

по четыре числовых

значения, которые

разделены точками,

например,160.1.180.20 и

255.255.0.0

Имя домена сервера (DNS)

Опция Присваивать

DNS автоматически:

система ЧПУ должна

автоматически присвоить

IP-адрес Domain Name

Server

Опция Конфигурировать

DNS вручную: ввести IP-

адреса серверов и имя

домена в ручном режиме

700

Режим работы Организация | Подрежим «Передача»

10

Настройка

Значение

Шлюз по умолчанию

Опция Автоматически

присваивать шлюз по

умолчанию: система ЧПУ

должна автоматически

присвоить шлюз по

умолчанию

Опция Конфигурировать

шлюз по умолчанию

вручную: ввести IP-

адреса шлюза по

умолчанию в ручном

режиме

Подтвердите внесенные изменения экранной клавишей OK

Или отмените изменения экранной клавишей Cancel

Выберите вкладку Интернет:

Настройка

Значение

Proxy-сервер

Прямое соединение

с Интернетом /

NAT: система ЧПУ

переадресует запросы

из Интернета в шлюз

по умолчанию, которые

затем передаются дальше

через трансляцию

сетевых адресов

(Network Address

Translation) (например,

при подключении к

модему напрямую)

Использовать proxy:

определение адреса и

порта Интернет-роутера

в сети, запросить у

администратора сети

Удаленное обслуживание

Здесь производитель станка

конфигурирует сервер для

удаленного обслуживания.

Изменения можно вносить

только после согласования

с производителем станка!

Выберите закладку Пинг/Маршрутизация для ввода

настроек для пинга и маршрутизации

701

Режим работы Организация | Подрежим «Передача»

10

Следуйте указаниям инструкции по обслуживанию

станка!

Конфигурация DHCP-сервера защищена паролем.

Всю необходимую информацию вы можете получить

у производителя станка.

Настройка

Значение

DHCP сервер активен на

IP-адресах, начиная с:

определяется, с какого

IP-адреса система ЧПУ

будет устанавливать пулы

динамических IP-адресов.

Выделенные серым

значения система ЧПУ

получает из статического

IP-адреса установленного

Ethernet-интерфейса, эти

значения не подлежат

изменению

IP-адресах до:

определяется, до какого

IP-адреса система ЧПУ

будет устанавливать пулы

динамических IP-адресов

Время аренды (Lease

Time) в часах: время,

в течение которого

динамический IP-адрес

будет зарезервирован за

клиентом. Если клиент

регистрируется в течение

этого времени, то система

ЧПУ снова назначает тот

же динамический IP-адрес

Имя домена: при

необходимости вы можете

установить здесь имя

для сети станка. Это

необходимо, например,

если для сети станка

и внутренней сети

присвоены одинаковые

имена

Перенаправить DNS на

внешний: если активен

IP Forwarding (вкладка

Интерфейсы), то при

активной опции вы

можете установить,

будет ли использоваться

преобразование имен для

устройств сети станка

также внешней сетью

703

Режим работы Организация | Подрежим «Передача»

10

Настройки сети для каждого подключенного диска

Вызов настроек сети для подключения дисков:

Нажмите программную клавишу Сеть

для ввода настроек сети, относящихся к

подключенным устройствам.

Можно задать любое количество настроек

сети, но одновременно администрировать

можно не более 7

Настройка

Значение

Сетевой диск

Список всех подсоединенных

сетевых дисков.

В колонках система

отображает

соответствующий статус

соединения с сетью:

Установить: сетевой

диск подключен или не

подключен

Авто: сетевой диск

подключается

автоматически/вручную

Тип: вид соединения

с сетью. Возможными

являются cifs и nfs

Диск: имя диска в

системе ЧПУ

ID: Внутренний

идентификационный

номер, который

идентифицирует, если

вы задали несколько

соединений с помощью

Mount-Point

Сервер: имя сервера

Доступ: имя директории

на сервере, с которой

должна соединиться

система ЧПУ

Пользователь: Имя

пользователя в сети

Пароль: Сетевой диск

защищен паролем или нет

705

Режим работы Организация | Подрежим «Передача»

10

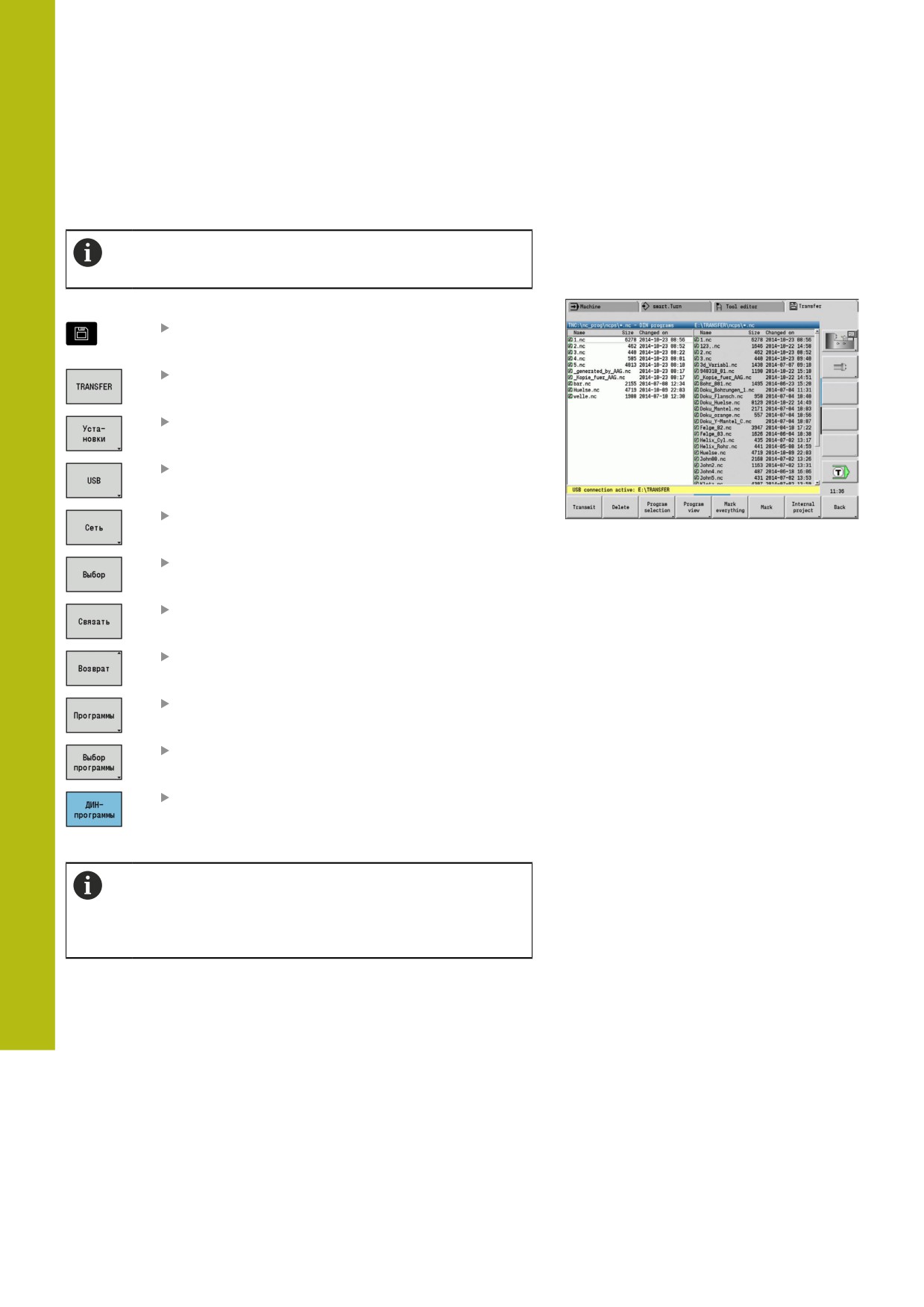

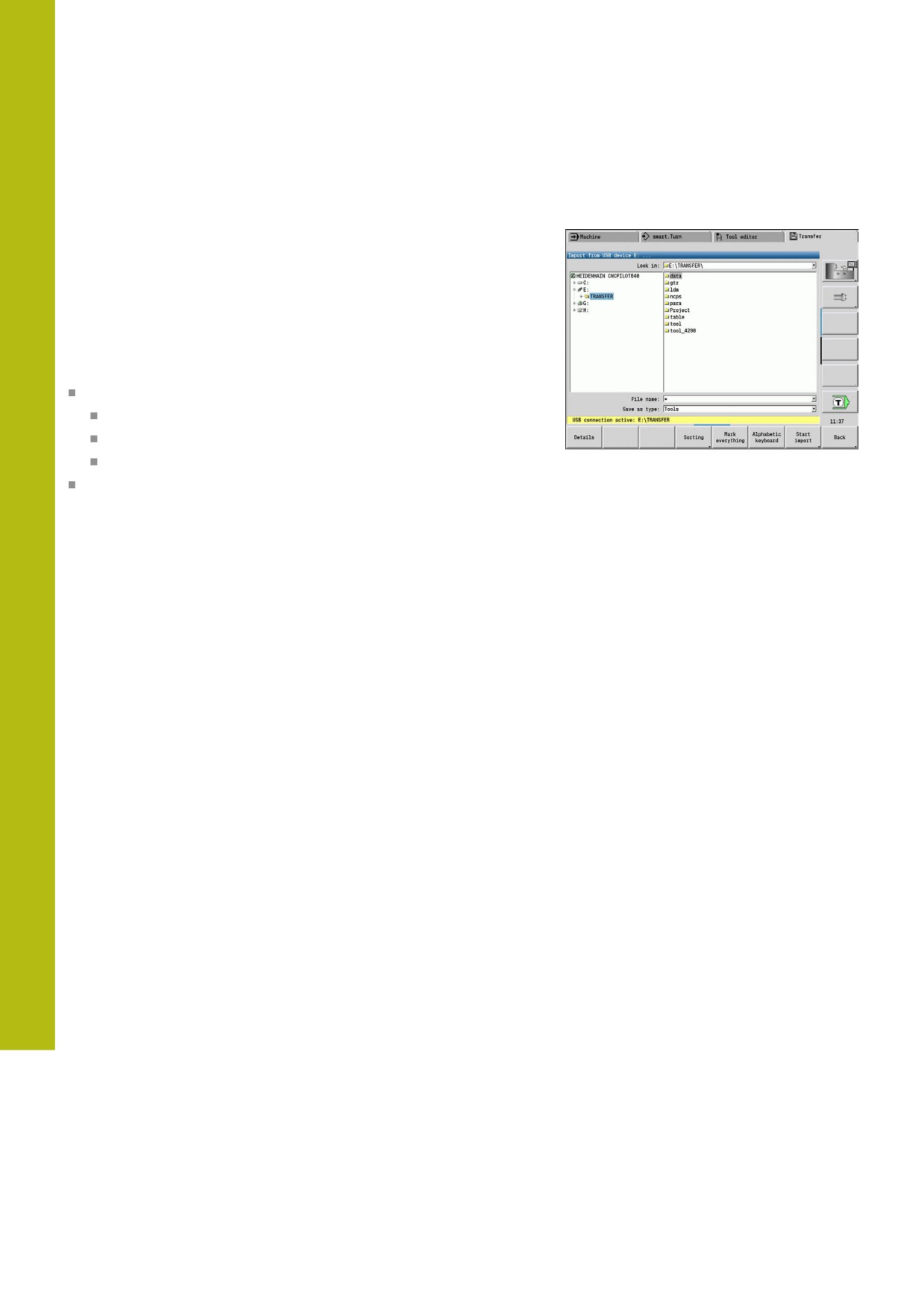

Соединение через USB

Создание соединения USB

Выберите режим работы Oрганизация

Подключите носитель данных USB к

интерфейсу USB на системе ЧПУ

Нажмите программную клавишу Передача

(после ввода пароля)

Нажмите программную клавишу Установки

Нажмите программную клавишу USB

Система ЧПУ отобразит диалог USB В этом

диалоге производятся настройки соединения

С помощью программных клавиш USB

носитель данных можно отключить или вновь

подключить

В принципе, большинство USB-устройств должны

подходить к системе ЧПУ. В определенных условиях,

например, при большой длине кабеля между

пультом управления и основным компьютером

может случиться так, что USB-устройство будет

некорректно распознано системой управления. В

таких случаях следует воспользоваться другим USB-

устройством.

Программные клавиши USB соединения

Программная

Значение

клавиша

Создает папку с желаемым именем на

USB-носителе данных

Разъединяет соединение с USB-носите-

лем данных и подготавливает устройство

к удалению

Обеспечивает доступ к данным, которые

некорректно записаны в папке проекта

Выбирает ранее выбранную с помощью

клавиш курсора папку проекта

Возвращает в меню программных клавиш

с функциями передачи данных

707

10

Режим работы Организация | Подрежим «Передача»

Передача программ (файлов)

Выбор группы программ

Передача скриншотов (клавиша PRT SC) выполняется

в области Сервис.

Выбор группы программ:

Выберите режим работы Oрганизация

Нажмите программную клавишу Передача

(после ввода пароля)

Нажмите программную клавишу Установки

Нажмите программную клавишу USB

Или нажмите программную клавишу Сеть

Выберите директорию проекта, а затем

нажмите программную клавишу Выбор (USB)

Или нажмите программную клавишу Связать

(сетевое подключение)

Нажмите программную клавишу Назад для

выбора данных

Переключитесь на передачу программ

Откройте выбор типов программ

Нажмите программную клавишу DIN-

программы (или другие типы программ), для

активации передачи

При передаче автоматического задания система

ЧПУ автоматически передаёт выбранные задания со

всеми главными программами и содержащимся в них

подпрограммами.

710

Режим работы Организация | Подрежим «Передача»

10

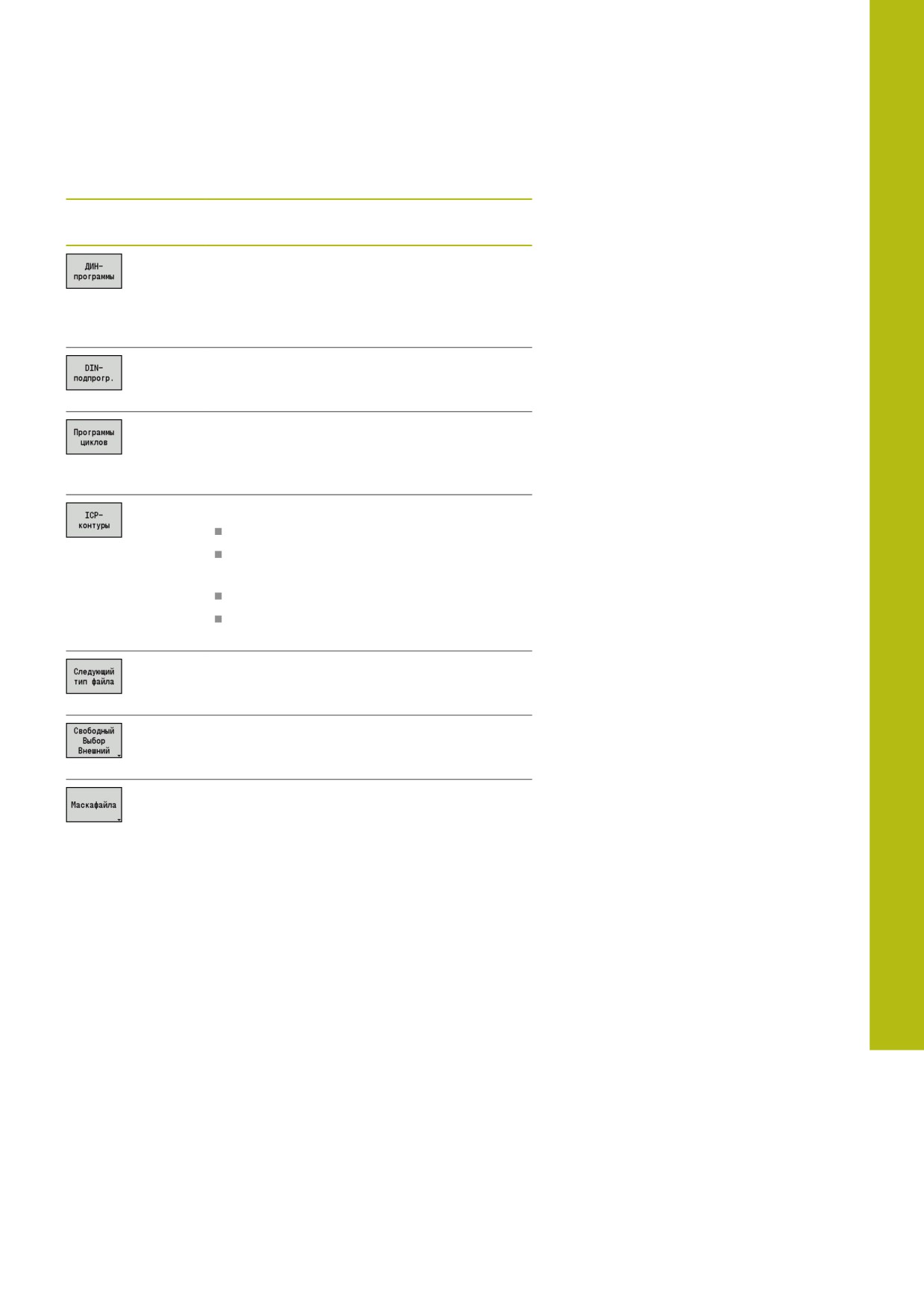

Программные клавиши для выбора группы программ

Программная

Значение

клавиша

*.nc: главные программы DIN и

smart.Turn. Подрежим Передача просмат-

ривает программы на наличие подпро-

грамм и предлагает выполнить также их

передачу.

*.nc: подпрограммы DIN и smart.Turn.

Вспомогательная графика также переда-

ется.

*.gmz: цикловые программы. Подрежим

Передача просматривает программы на

наличие подпрограмм и Контуры ICP и

предлагает выполнить также их передачу.

Контуры ICP для цикловых программ:

*.gmi (контур вращения)

*.gmr (контур необработанной

заготовки)

*.gms (торцовая поверхность, ось C)

*.gmm (поверхность образующей, ось

C)

Переключение между возможными

типами файлов. Здесь вы также можете

выбирать автоматические задания.

Обеспечивает выбор программных

файлов с USB-носителя данных без

использования проектного каталога.

Применяет маску для имени файла

внутри выбранной программной группы.

711

10

Режим работы Организация | Подрежим «Передача»

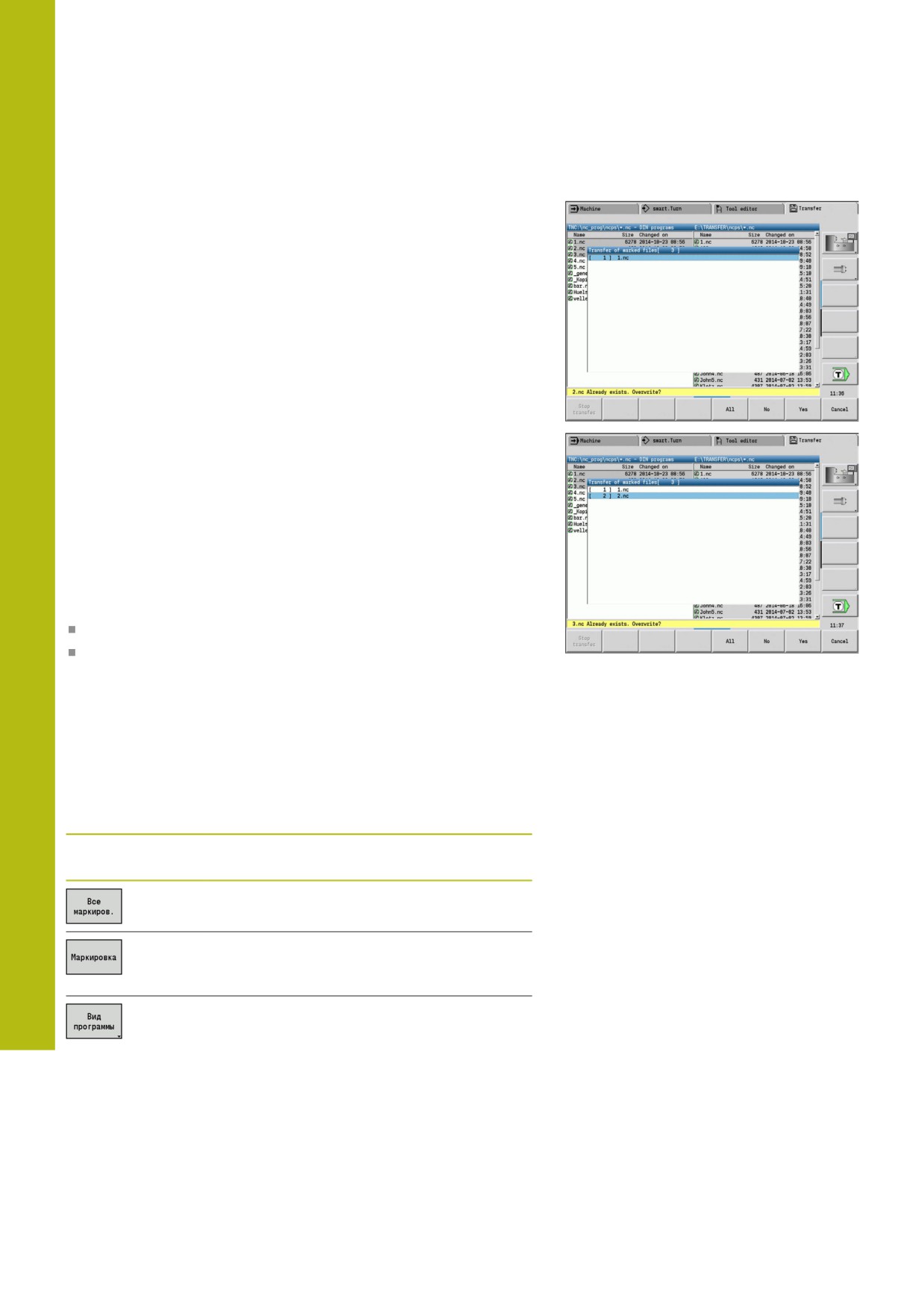

Выбор программы

В левом окне система ЧПУ выводит список файлов системы

ЧПУ. В правом окне при текущем соединении отображаются

файлы удаленного устройства. Переход из левого окна

в правое и наоборот осуществляется с помощью клавиш

курсора.

При выборе программ установите курсор на нужную программу

и нажмите программную клавишу Выделить, или выделите все

программы с помощью программной клавиши Все маркиров..

Помеченные программы выделяются цветом. Отмена

выделения осуществляется с помощью повторного нажатия

Выделить.

Система ЧПУ показывает размер файла и время последнего

изменения программы в списке, если это позволяет длина

имени файла.

В случае программ и подпрограмм DIN можно дополнительно

просматривать программу с помощью программной клавиши

Вид программы.

Передача файлов запускается с помощью программной

клавиши Передача или Прием.

Во время передачи система ЧПУ отображает следующую

информацию в окне передачи:

Имя передаваемой в настоящий момент программы

Если данная программа уже имеется в месте назначения,

система ЧПУ запрашивает, нужно ли перезаписать файл.

При этом существует возможность активировать перезапись

всех последующих файлов

Если в процессе передачи данных система ЧПУ определит, что

переданные данные имеют связанные файлы (подпрограммы,

Контуры ICP), откроется окно, позволяющее вывести список

связанных файлов и передать их.

Программные клавиши выбора программ

Программная

Значение

клавиша

Выделяет все файлы в текущем окне

Выделяет или отменяет выделение

файла в позиции курсора и переводит

курсор на одну позицию вниз

Открывает главную программу или

подпрограмму DIN для чтения

712

10

Режим работы Организация | Подрежим «Передача»

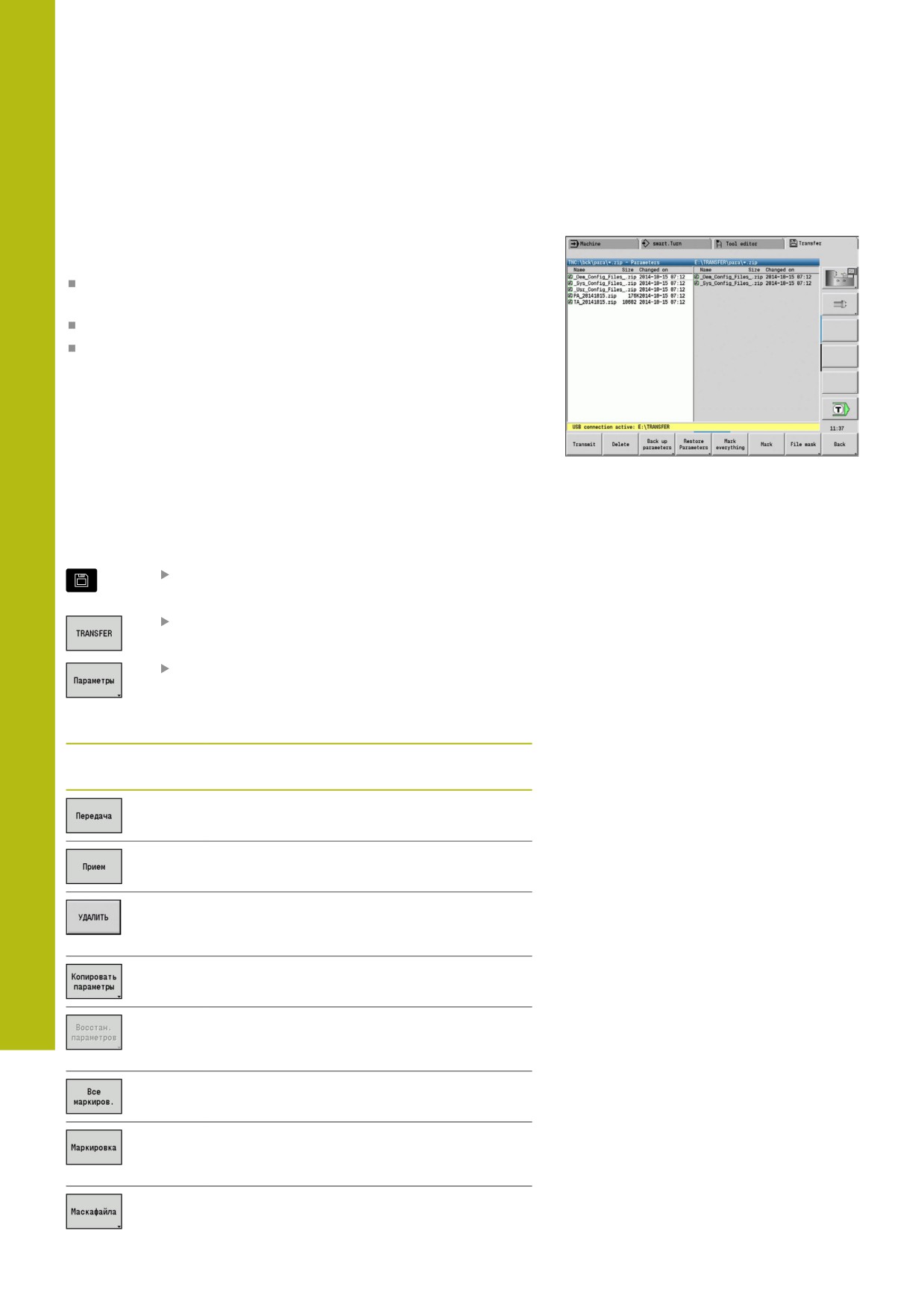

Передача параметров

Передача параметров

Сохранение и восстановление параметров содержит

следующие этапы:

Создание резервной копии параметров: параметры

объединяются в ZIP-файл и сохраняются в системе ЧПУ.

Отправка или получение резервной копии параметров

Восстановление параметров: восстановление

сохраненной резервной копии в активные данные (только

после ввода пароля).

Выбор параметров

Резервная копия параметров может быть создана и без

действующего соединения с внешним носителем данных.

Создание резервной копии параметров:

Выберите режим работы Oрганизация

Нажмите программную клавишу Передача

(после ввода пароля)

Откройте Передачу параметров

Программные клавиши передачи параметров

Программная

Значение

клавиша

Отправляет все выделенные файлы из

системы ЧПУ удаленному устройству

Принимает все выделенные файлы со

стороны удаленного устройства

Удаляет все выделенные файлы после

подтверждения запроса об операции

(только после ввода пароля)

Создает резервную копию данных

параметров в виде ZIP-файла

Восстанавливает данные из выбран-

ной резервной копии данных в активную

систему ЧПУ (только после ввода пароля)

Выделяет все файлы в текущем окне

Выделяет или отменяет выделение

файла в позиции курсора и переводит

курсор на одну позицию вниз

Открывает файловую маску

714

10

Режим работы Организация | Подрежим «Передача»

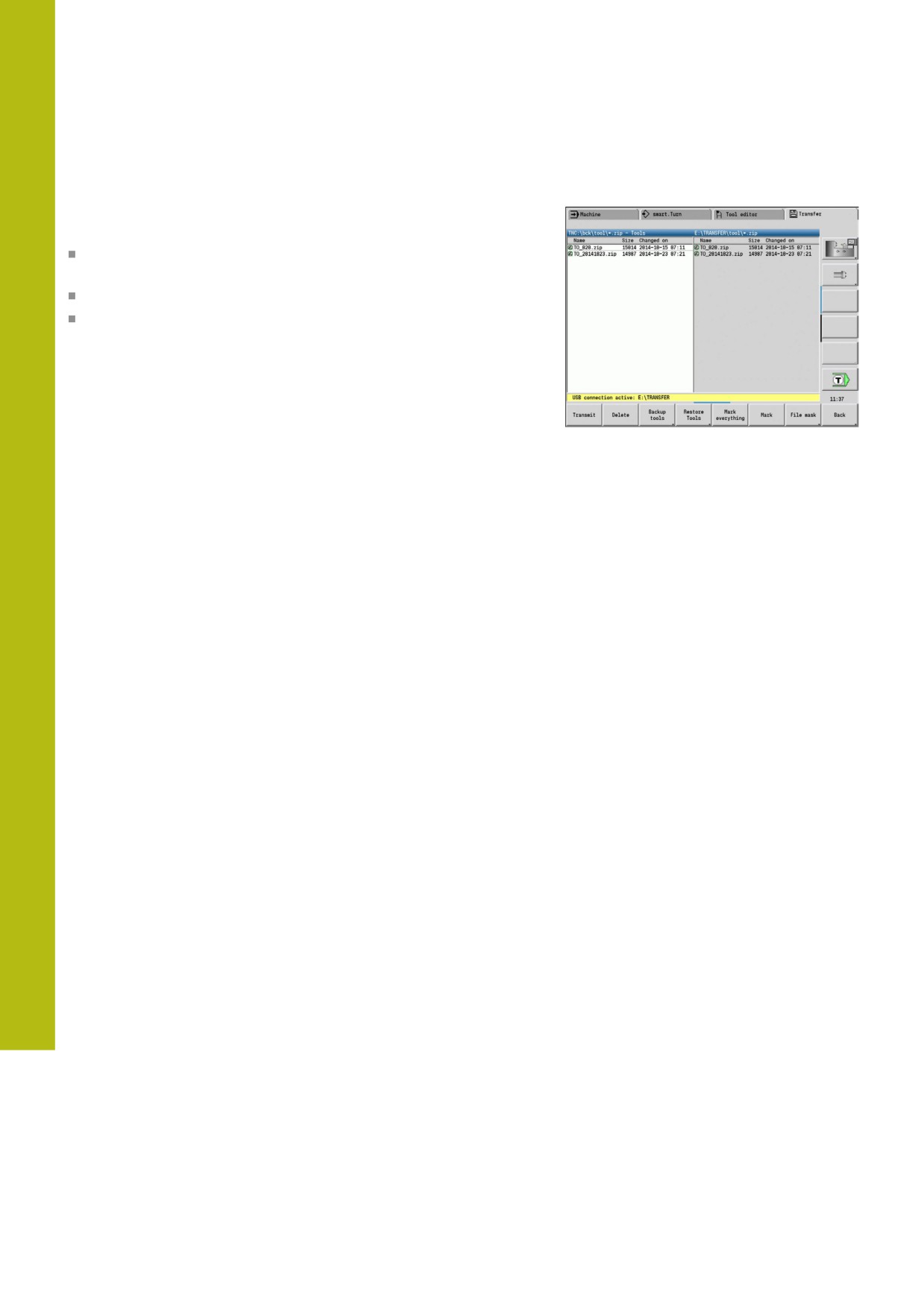

Передача данных инструмента

Сохранение и восстановление данных инструмента содержит

следующие этапы:

Создание резервной копии инструментов: параметры

объединяются в ZIP-файл и сохраняются в системе ЧПУ

Отправка/получение резервной копии инструментов

Восстановление данных инструмента: восстановление

сохраненной резервной копии в активные данные системы

ЧПУ (только после ввода пароля)

716

Режим работы Организация | Подрежим «Передача»

10

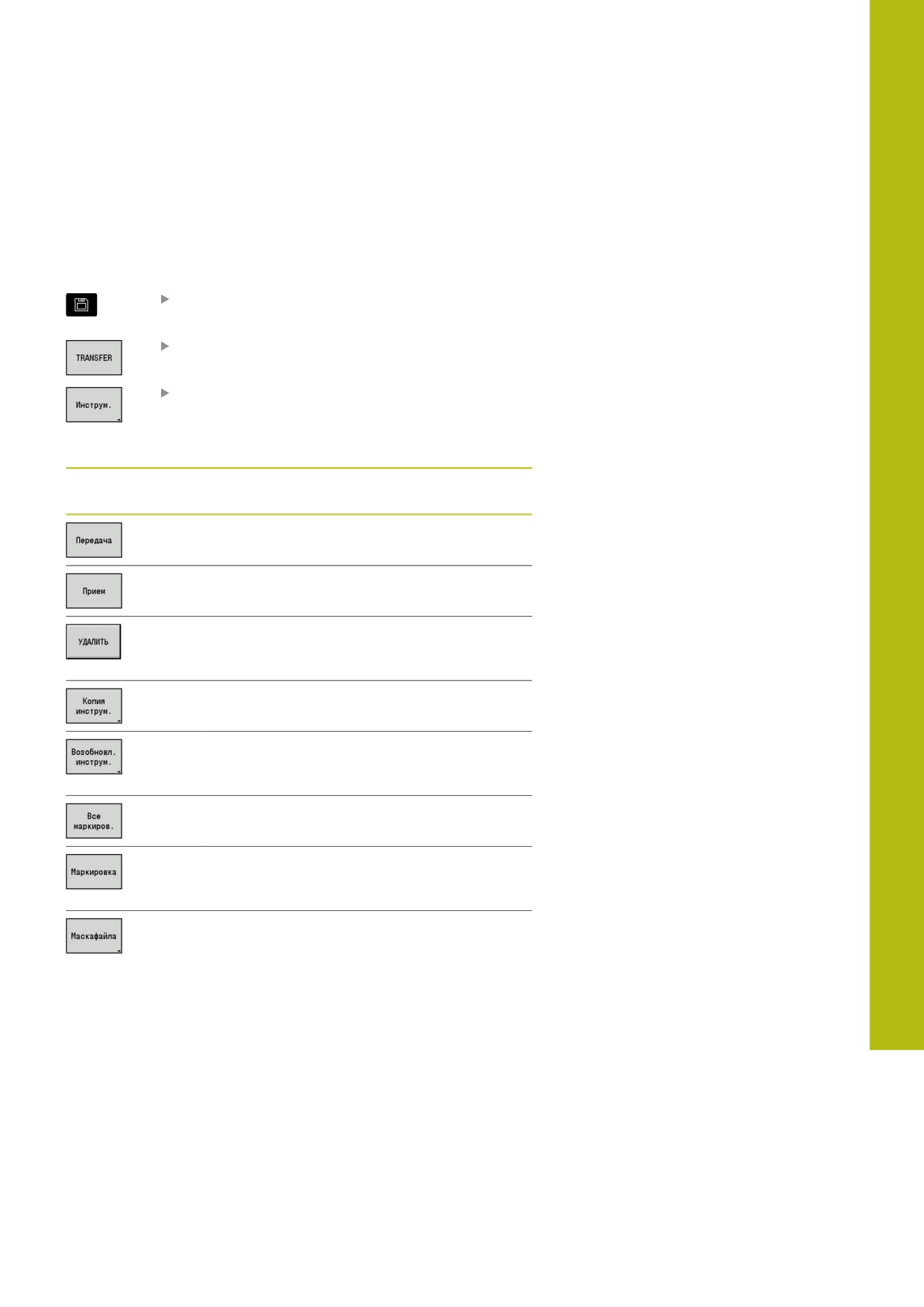

Выбор инструментов

Резервная копия данных инструмента может быть создана

также и без действующего соединения с внешним носителем

данных.

Создание резервной копии данных инструментов:

Выберите режим работы Oрганизация

Нажмите программную клавишу Передача

(после ввода пароля)

Нажмите программную клавишу Инструм.

Программные клавиши передачи данных инструмента

Программная

Значение

клавиша

Отправляет все выделенные файлы из

системы ЧПУ удаленному устройству

Принимает все выделенные файлы со

стороны удаленного устройства

Удаляет все выделенные файлы после

подтверждения запроса об операции

(только после ввода пароля)

Создает резервную копию данных инстру-

ментов в виде ZIP-файла

Восстанавливает данные из выбран-

ной резервной копии данных в активную

систему ЧПУ (только после ввода пароля)

Выделяет все файлы в текущем окне

Выделяет или отменяет выделение

файла в позиции курсора и переводит

курсор на одну позицию вниз

Выбор типа данных ZIP или HTT. Данные

об инструментах можно напрямую

переносить как файлы HTT (напр. с

устройства для предварительного

измерения инструмента)

717

10

Режим работы Организация | Подрежим «Передача»

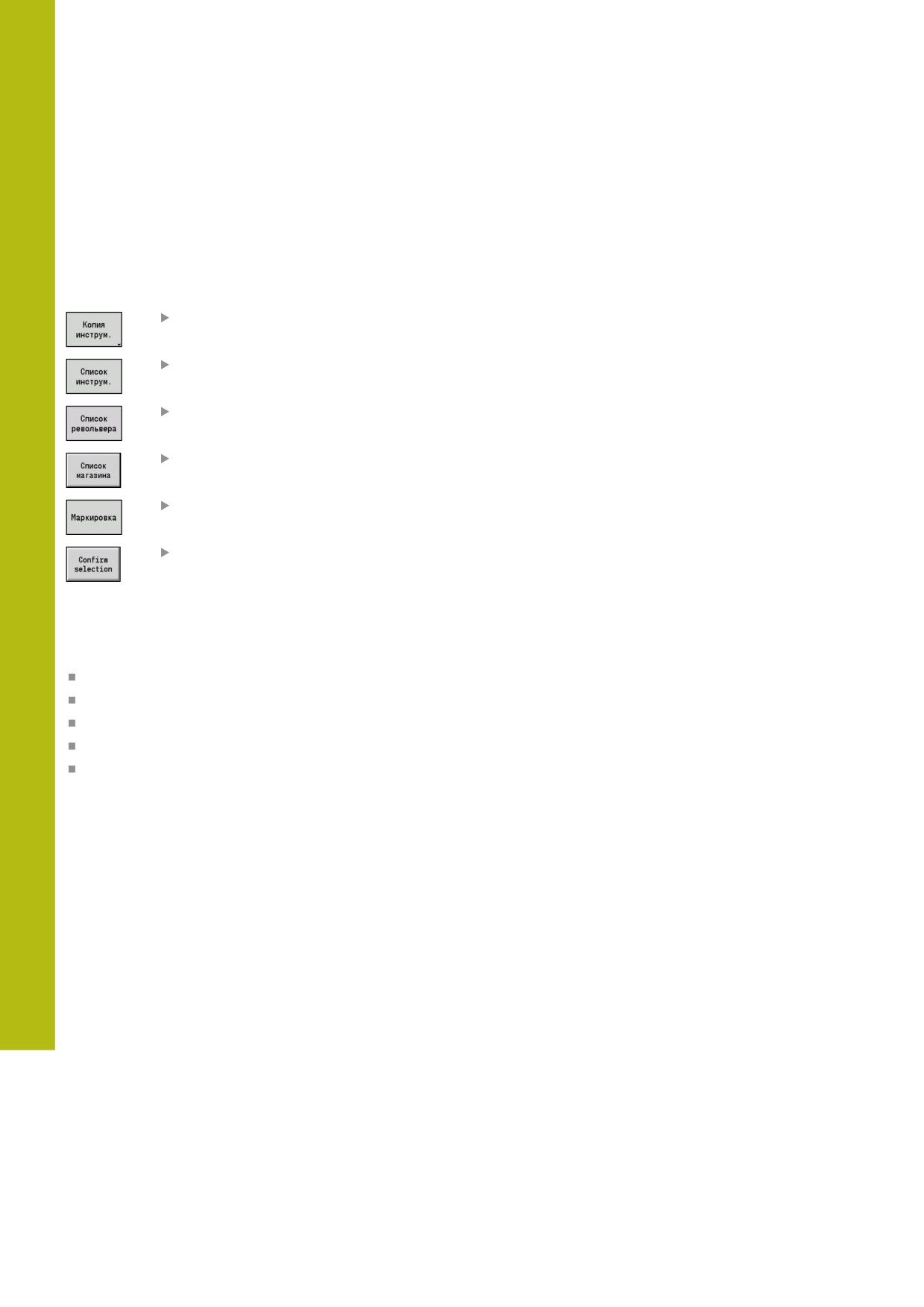

Резервная копи данных инструмента

При создании резервной копии инструментов можно выбрать

сохранение всех или отдельных инструментов. Их можно

выбрать из списка инструментов или списка револьверной

головки:

Выбор инструментов для резервной копии:

Нажмите программную клавишу

Копия инструм.

Нажмите программную клавишу

Список инструментов

Или нажмите программную клавишу

Список револьвера

Или нажмите программную клавишу

Список магазина(зависит от станка)

Нажмите программную клавишу Mark

Нажмите программную клавишу

Подтвердить выбор

Система ЧПУ откроет окно выбора. В этом окне вы можете

выбрать, какие данные инструмента вы хотите сохранить.

Выбор содержимого файла резервной копии:

Инструменты

Тексты инструментов

Технологические данные

Щуп

Держатель инструмента

Путь и имя файлов резервной копии: \bck\tool\TO_*.zip

Передача файлов запускается с помощью программной

клавиши Передача или Прием.

При восстановлении резервной копии отображаются все

доступные резервные копии. При помощи программной

клавиши Список инструментов вы можете выбрать отдельные

инструменты из файла резервной копии.

Из файла резервной копии можно выбрать, какие данные

инструментов вы хотите восстановить.

718

10

Режим работы Организация | Подрежим «Передача»

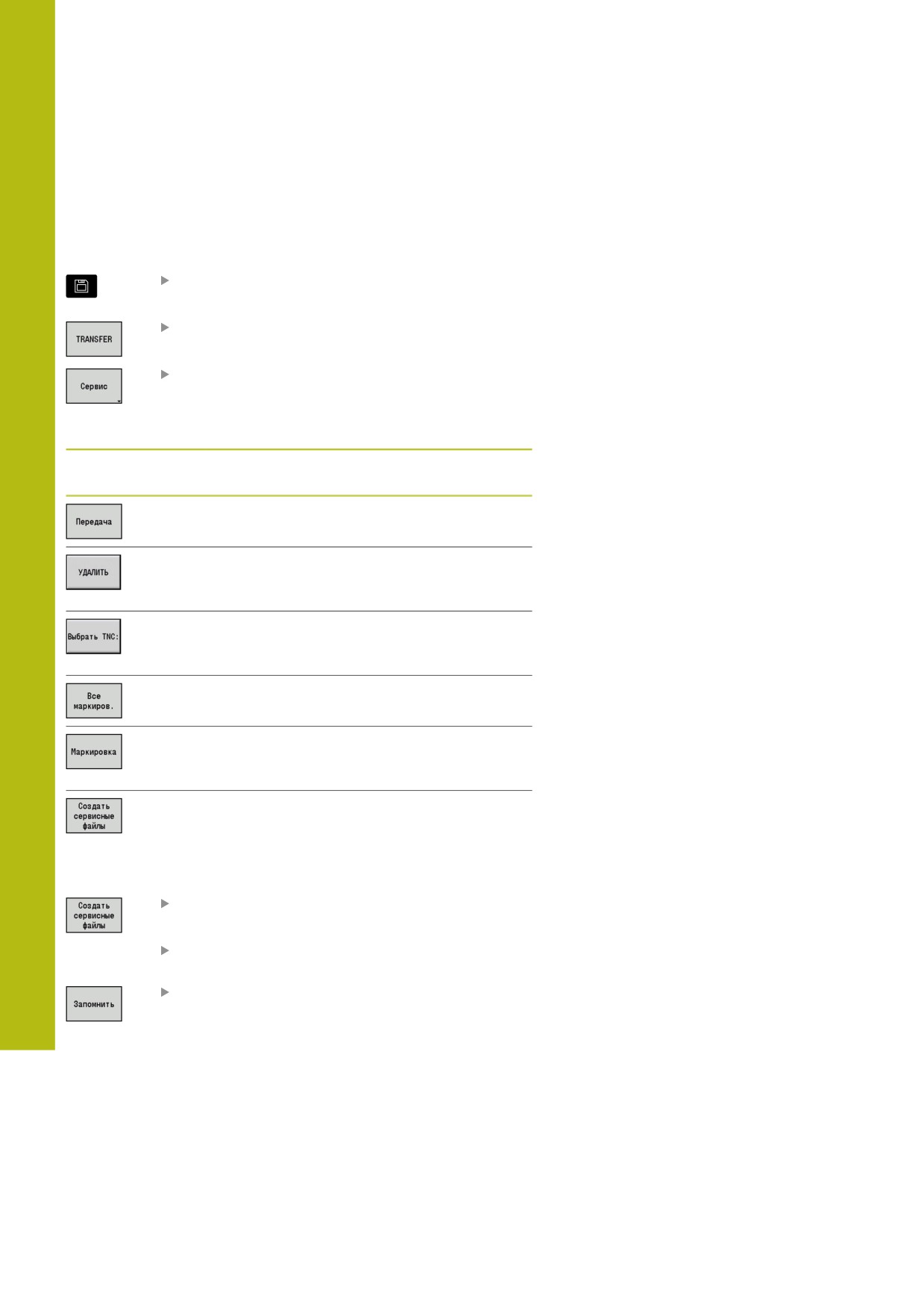

Выбор сервисных данных

Сервисные файлы могут создаваться также и без

действующего соединения с внешним носителем данных.

Создание сервисных файлов:

Выберите режим работы Oрганизация

Нажмите программную клавишу Передача

(после ввода пароля)

Нажмите программную клавишу Сервис

Программные клавиши передачи сервисных файлов

Программная

Значение

клавиша

Отправляет все выделенные файлы из

системы ЧПУ удаленному устройству

Удаляет все выделенные файлы после

подтверждения запроса об операции

(только после ввода пароля)

Выберите главную директорию TNC, на-

пример, для передачи созданного до

этого скриншота (клавиша PRT SC)

Выделяет все файлы в текущем окне

Выделяет или отменяет выделение

файла в позиции курсора и переводит

курсор на одну позицию вниз

Создает блок сервисных файлов в виде

ZIP-файла

Сохранение сервисных файлов

Сохранение сервисных файлов:

Нажмите программную клавишу

Создать сервисные файлы

Введите имя файла, под которым вы хотите

сохранить сервисный файл

Нажмите программную клавишу Запомнить

720

Режим работы Организация | Подрежим «Передача»

10

Создание резервной копии данных

Резервное копирование данных охватывает следующие шаги:

Копирование программных файлов в директорию передачи

Главные программы

Подпрограммы (с рисунками)

Программы циклов

Контуры ICP

Создание резервной копии параметров и копирование

резервных файлов из para и table в директорию проекта.

(PA_Backup.zip, TA_Backup.zip)

Создание резервной копии данных инструментов и

копирование всех файлов резервных копий инструменты из

директории tool в директорию проекта (TO_Backup.zip)

Сервисные файлы не создаются и не копируются

Выбор резервного копирования данных

Резервная копия может быть создана и без действующего

соединения с внешним носителем данных.

Создание резервной копии данных:

Выберите режим работы Oрганизация

Нажмите программную клавишу Передача

(после ввода пароля)

Нажмите программную клавишу

Копия данных

Программные клавиши передачи резервной копии данных

Программная

Значение

клавиша

Запускает резервное копирование данных

в целую директорию передачи

Существующие файлы перезаписываются без

запроса на подтверждение

Резервное копирование данных может быть

остановлено с помощью программной клавиши

Прервание Частично начатое резервное

копирование останавливается

721

10

Режим работы Организация | Подрежим «Передача»

Импорт управляющих программ из старых

моделей системы ЧПУ

Форматы программ старых моделей систем ЧПУ MANUALplus

4110 и CNC PILOT 4290 отличаются от формата MANUALplus

620 и CNC PILOT 640. Программы из старых моделей систем

ЧПУ можно импортировать в новую систему ЧПУ с помощью

программы-конвертора. Этот конвертор является составной

частью системы ЧПУ. Необходимые изменения программа

выполняет автоматически насколько это возможно.

Обзор конвертируемых управляющих программ:

MANUALplus 4110

Программы циклов

ICP-описания контуров

Программы DIN

CNC PILOT 4290: программы DIN-PLUS

Программы TURN PLUS из CNC PILOT 4290 не конвертируемы.

722

содержание      ..     16      17      18      19     ..
