HEIDENHAIN CNC PILOT 640 токарный станок. Руководство пользователя (2017 год) - часть 19
Режим работы Организация | Подрежим «Передача»
10
Импортирование управляющих программ с носителя данных
при активном соединении

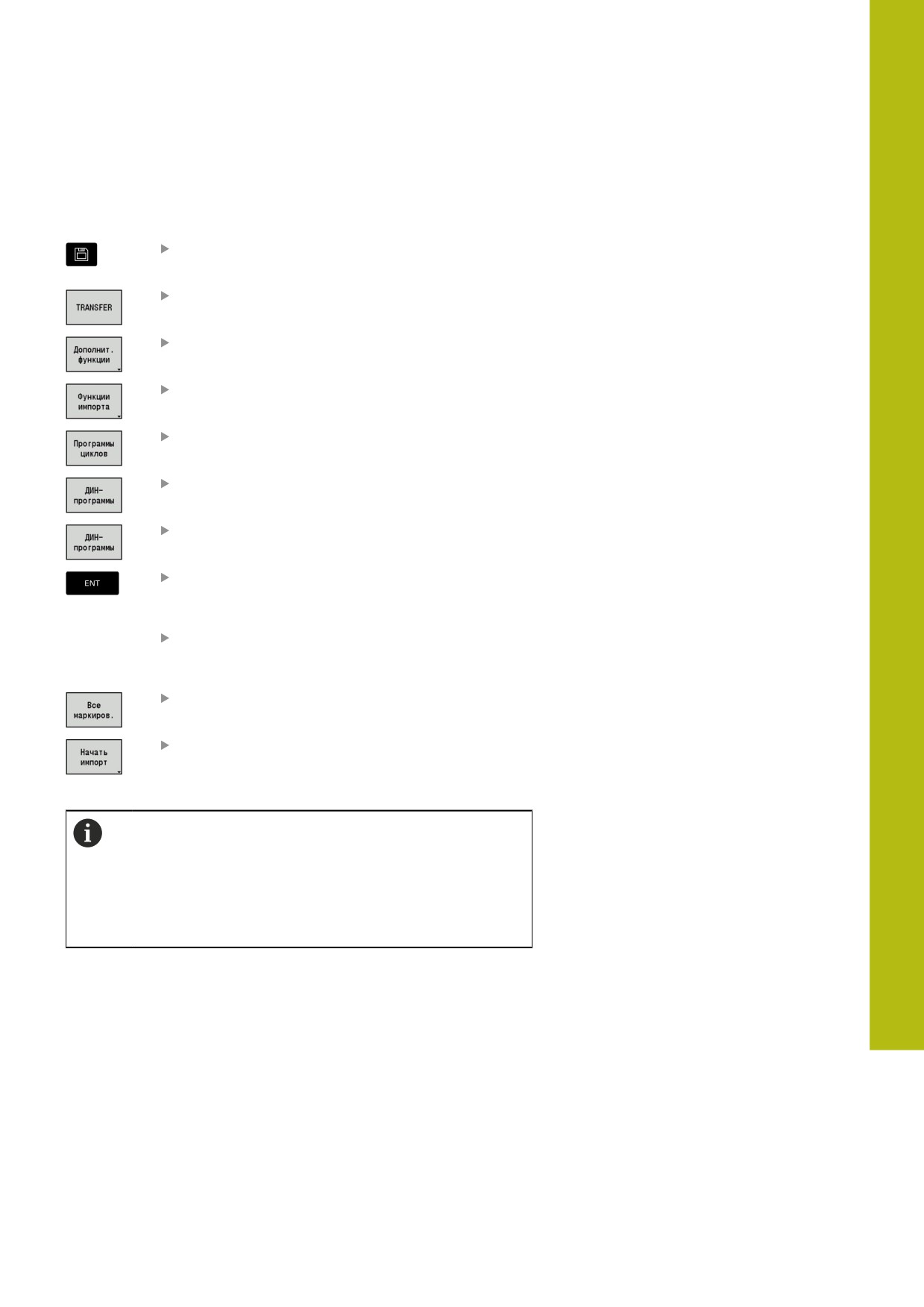

Импорт управляющих программ:
Выберите режим работы Oрганизация
Нажмите программную клавишу Передача
(после ввода пароля)
Откройте меню с помощью программной
клавиши Дополнит. функции
Откройте меню с помощью программной
клавиши Функции импорта
Выберите цикловую программу или Контуры
ICP MANUALplus 4110 (*.gtz)
Или выберите программу DIN MANUALplus
4110 (*.nc/ *.ncs)
Или выберите программу CNC PILOT
4290(*.nc/ *.ncs)
С помощью клавиш курсора выберите
директорию, затем, нажав клавишу ENT,
перейдите в правое окно
С помощью клавиши курсора выберите
управляющую программу для
конвертирования
Или выделите все программы
Запустите фильтр импорта для
конвертирования программы или программ в
формат вашей системы ЧПУ.
К имени импортированных цикловых программ,
ICP-описаний контуров, DIN-программ и DIN-
подпрограмм добавляется префикс CONV_
Дополнительно к этому система ЧПУ корректирует
расширение и импортирует программы в правильные
директории.
723
10
Режим работы Организация | Подрежим «Передача»
Конвертация цикловых программ
MANUALplus 4110 и MANUALplus 620 или CNC PILOT 640
имеют различные концепции управления инструментом,
технологическими данными и т.д.
Помимо этого, циклы MANUALplus 620 или CNC PILOT 640
имеют больше параметров чем циклы MANUALplus 4110.
Обратите внимание на следующие моменты:
Вызов инструмента: обработка номера инструмента
зависит от типа программы - Программа Multifix
(2-хзначный номер инструмента) или Программа с
револьвером (4-хзначный номер инструмента).
2-хзначный номер инструмента: номер инструмента
обрабатывается как ID, а в качестве номера T вводится
T1
4-хзначный номер инструмента (Tddpp): две первые
позиции номера инструмента (dd) обрабатываются как ID,
а последние две позиции (pp) - как T
Подвод к точке смены инструмента: конвертер вводит в
Точка смены инстр. G14 настройку нет оси. Так как в 4110
этот параметр не используется
Безопасное расстояние: конвертер вводит безопасные
расстояния, заданные в параметре Общие настройки, в
поля Безопасное расстояние G47... SCI... SCK
M-функции сохраняются без изменений.
Вызов Контуры ICP: при вызове Контуры ICP конвертер
добавляет к имени префикс CONV_...
Вызов DIN-циклов: при вызове DIN-цикла конвертер
добавляет к имени префикс CONV_...
УКАЗАНИЕ
Осторожно, опасность столкновения!
Сконвертированные управляющие программы могут
содержать неправильно сконвертированные (различия в
станках) или не несконвертированные элементы. Во время
обработки существует риск столкновения!
Адаптируйте сконвертированные управляющие
программы на системе ЧПУ
Проверить управляющую программу в подрежиме
Моделирование с помощью графики
724
Режим работы Организация | Подрежим «Передача»
10
Конвертация DIN программ
В DIN-программах помимо различных концепций управления
инструментом, технологическими данными и т.д., также
необходимо учитывать различия в описании контуров и
программировании переменных.
При конвертировании DIN-программ MANUALplus 4110
необходимо учитывать следующее:
Вызов инструмента: обработка номера инструмента
зависит от типа программы - Программа Multifix
(2-хзначный номер инструмента) или Программа с
револьвером (4-хзначный номер инструмента).
Подвод к точке смены инструмента: конвертер вносит в
точку смены инструмента G14 настройку нет оси. Так как в
4110 этот параметр не используется
Описание заготовки: описание заготовки G20 и G21 версии
4110 преобразуется в ВСП.ЗАГОТ. на вашей системе ЧПУ
Описания контура: для программ версии 4110 описание
контура следует за циклами обработки. При конвертации
описание контура преобразовывается во ВСП.ЗАГОТ..
Относящийся к нему цикл в разделе ОБРАБОТКА указывает
при этом на данный вспомогательный контур
Программирование переменных: обращения переменных
к данным инструмента, станочным размерам, D-коррекциям,
данным параметров, а также событиям не могут быть
сконвертированны. Эти участки программ необходимо
адаптировать вручную
M-функции сохраняются без изменений.
Дюймы или метрические единицы: конвертер не может
определить систему единиц измерения программ 4110.
Поэтому ни одна система единиц измерения не вносится в
целевую программу. Это необходимо сделать пользователю
вручную
При конвертации DIN-программ CNC PILOT 4290 необходимо
учитывать следующие моменты:
Вызов инструмента (команды T раздела РЕВОЛЬ.ГОЛ.):
Команды T, содержащие ссылку на базу данных
инструментов, копируются без изменений (пример: T1
ID“342-300.1“)
Команды T, которые содержат данные по инструментам,
не могут быть сконвертированы
Программирование переменных: обращения переменных
к данным инструмента, станочным размерам, D-коррекциям,
данным параметров, а также событиям не могут быть
сконвертированны. Эти участки программ необходимо
адаптировать вручную
M-функции сохраняются без изменений
Имена внешних подпрограмм: при вызове внешней
подпрограммы конвертер добавляет к имени префикс
CONV_...
725
10
Режим работы Организация | Подрежим «Передача»
Если DIN-программа содержит неконвертируемые
элементы, соответствующий кадр записывается в
виде комментария. Перед комментарием ставится
признак WARNUNG. В зависимости от ситуации,
не преобразуемая команда сохраняется в строках
комментария или не преобразованный кадр следует
за комментарием.
УКАЗАНИЕ
Осторожно, опасность столкновения!
Сконвертированные управляющие программы могут
содержать неправильно сконвертированные (различия в
станках) или не несконвертированные элементы. Во время
обработки существует риск столкновения!
Адаптируйте сконвертированные управляющие
программы на системе ЧПУ
Проверить управляющую программу в подрежиме
Моделирование с помощью графики
726
Режим работы Организация | Подрежим «Передача»
10
Импорт данных инструментов CNC PILOT 4290
Форматы списка инструментов системы ЧПУ CNC PILOT 4290
отличаются от формата MANUALplus 620 и CNC PILOT 640.
Данные инструментов можно адаптировать к новой системе
ЧПУ с помощью программы-конвертера.

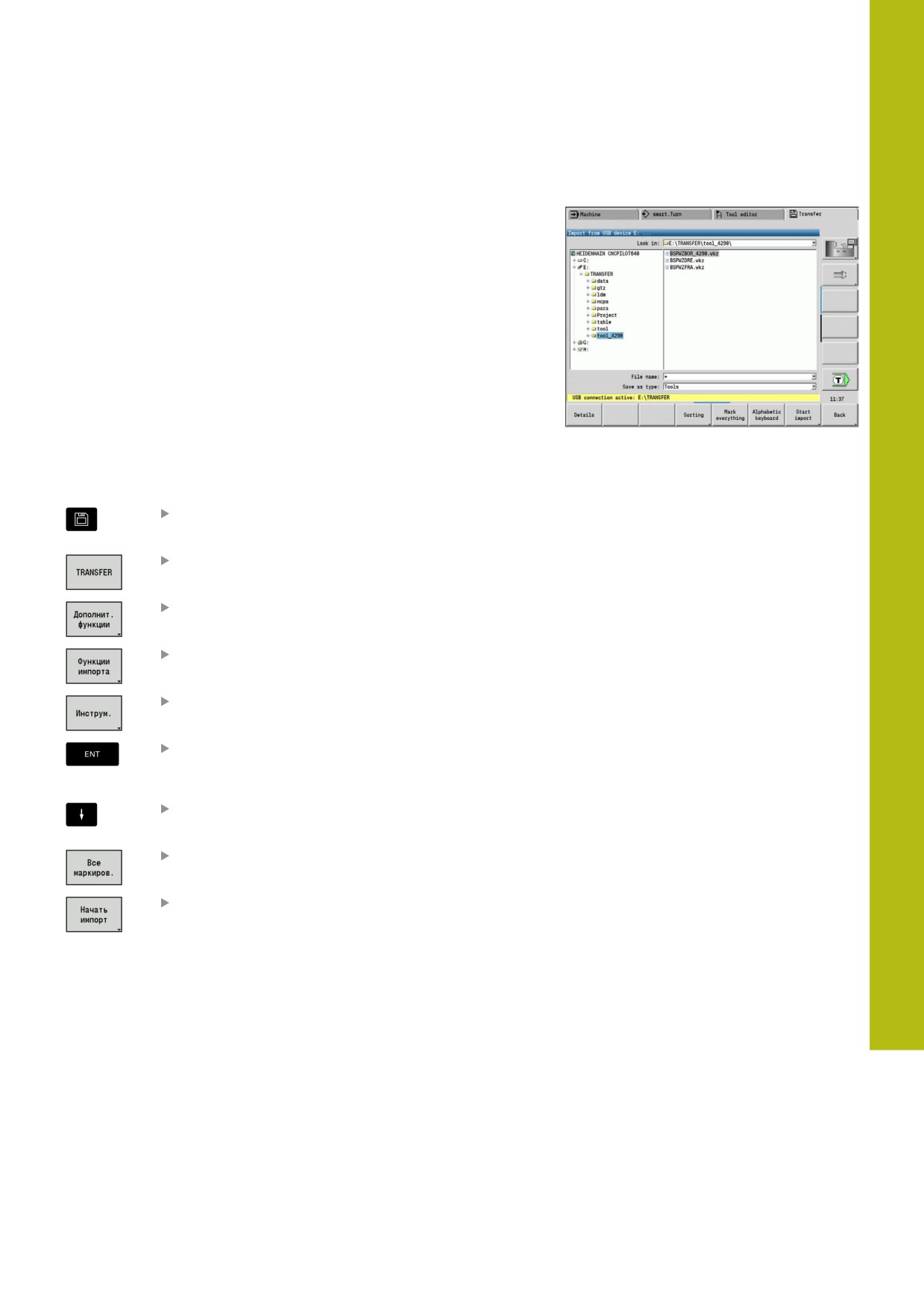

Импортирование данных инструментов с носителя данных
при активном соединении
Импорт данных инструмента:
Выберите режим работы Oрганизация
Нажмите программную клавишу Передача
(после ввода пароля)
Откройте меню с помощью программной
клавиши Дополнит. функции
Откройте меню с помощью программной
клавиши Функции импорта
Нажмите программную клавишу Инструменты
С помощью клавиш курсора выберите
директорию, затем, нажав клавишу ENT,
перейдите в правое окно
С помощью клавиш курсора выберите данные
инструментов
Или выделите все данные инструментов
Запустите фильтр импорта для
конвертирования
Система ЧПУ генерирует для каждого импортированного файла
таблицу с именем CONV_*.HTT. Вы можете загрузить эти
данные при помощи функций восстановления, если установите
маску фалов на тип *.htt.
727
10
Режим работы Организация | Пакет обновления ПО (Service-Pack)
10.4
Пакет обновления ПО (Service-Pack)
Если для ПО системы ЧПУ требуются изменения или
расширения, изготовитель станка предоставит пакет
обновления ПО (Service-Pack). Как правило, пакет обновления
ПО устанавливается с помощью USB флэш-диска емкостью
1 Гб (или более). Необходимое для пакета обновления ПО
объединено в файле setup.zip. Этот файл сохраняется на USB-
накопителе.
728
Режим работы Организация | Пакет обновления ПО (Service-Pack)
10

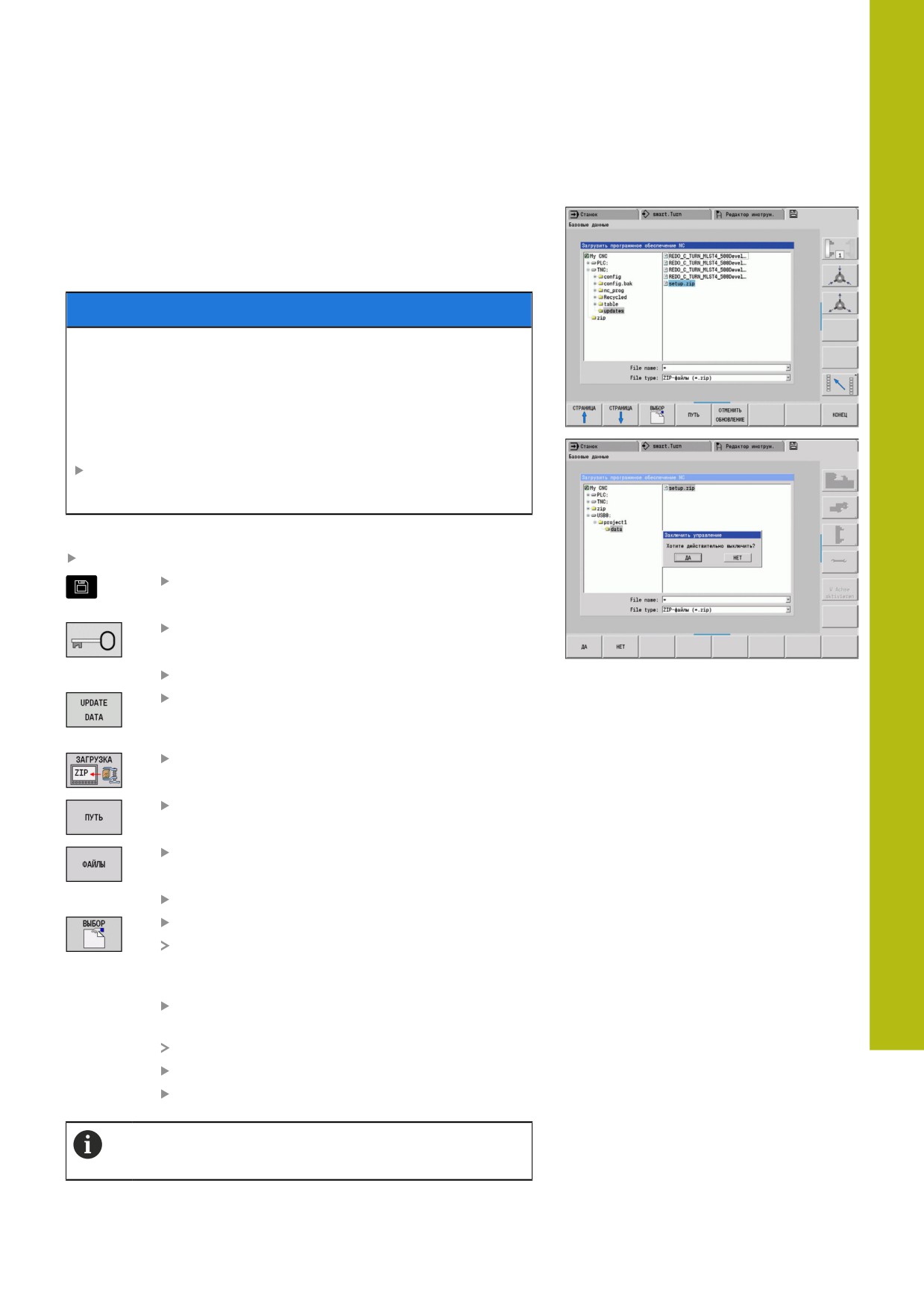

Установка пакета обновления ПО (Service-Pack)
При установке пакета обновления ПО система ЧПУ
будет перезагружена. Поэтому необходимо завершить
редактирование NC-программ и других файлов до начала
процесса.
УКАЗАНИЕ
Осторожно, возможна потеря данных!
Система ЧПУ не выполняет перед инсталляцией пакета
обновления никаких резервных копирований данных.
Прерывания электроснабжения или другие проблемы могут
прервать установку обновления. Из-за чего данные могут
быть повреждены или потеряны.
Перед установкой пакета обновления сохраните данные
при помощи функций резервного копирования
Установка пакета обновления ПО (Service-Pack):
Подключите USB флэш-диск
Выберите режим работы Oрганизация
Нажмите программную клавишу Код
Введите кодовое число 231019
Нажмите программную клавишу UPDATE DATA
(при необходимости переключите панель
программных клавиш, если клавиша не видна)
Нажмите программную клавишу ЗАГРУЗКА
Нажмите программную клавишу ПУТЬ, чтобы
выбрать директорию в левом окне
Нажмите программную клавишу ФАЙЛЫ для
выбора файла в правом окне.
Установите курсор на файл setup.zip
Нажмите программную клавишу ВЫБОР
Система ЧПУ проверит, может ли пакет
обновления ПО применяться для текущей
версии ПО системы ЧПУ
Подтвердите контрольный вопрос Хотите
действительно выключить?
Запустится программа обновления
Выберите язык (английский или немецкий)
Выполните обновление
После завершения обновления ПО система ЧПУ
автоматически перезапускается.
729
11
Таблицы и
обзоры
11
Таблицы и обзоры | Резьба
11.1
Резьба
Параметры резьбы
Система ЧПУ определяет параметры резьбы на основе
следующих таблиц.
Условные обозначения:
F: Шаг резьбы определяется в зависимости от типа резьбы
на основании диаметра, если стоит *.
Дополнительная информация: "Резьба", Стр. 732
P: Глубина резьбы
R: Ширина резьбы
A: угол профиля левый
W: угол профиля правый
Расчёт: Kb = 0,26384 * F - 0,1 * √ F
Зазор резьбы ac (зависит от Шаг резьбы):
Шаг резьбы <= 1: ac = 0,15
Шаг резьбы <= 2: ac = 0,25
Шаг резьбы <= 6: ac = 0,5
Шаг резьбы <= 13: ac = 1
Вид резьбы Q
F
P
R
A
W
Q = 1 метрическая мелкая резьба ISO
Внешняя
-
0,61343 * F
F
30°
30°
Внутренняя
-
0,54127 * F
F
30°
30°
Q = 2 метрическая резьба ISO
Внешняя
0,61343 * F
F
30°
30°
Внутренняя
0,54127 * F
F
30°
30°
Q = 3 метрическая коническая резьба
Внешняя
-
0,61343 * F
F
30°
30°
ISO
Q = 4 метрическая мелкая коническая
-
0,61343 * F
F
30°
30°
резьба ISO
Q = 5 метрическая трапециевидная
Внешняя
-
0,5 * F + ac
0,633 * F
15°
15°
резьба ISO
Внутренняя
-
0,5 * F + ac
0,633 * F
15°
15°
Q = 6 плоская метр. трапециевидная
Внешняя
-
0,3 * F + ac
0,527 * F
15°
15°
резьба
Внутренняя
-
0,3 * F + ac
0,527 * F
15°
15°
Q = 7 метрическая упорная резьба
Внешняя
-
0,86777 * F
0,73616 * F
3°
30°
Внутренняя
-
0,75 * F
F - Kb
30°
3°
Q = 8 цилиндрическая круглая резьба
Внешняя
0,5 * F
F
15°
15°
Внутренняя
0,5 * F
F
15°
15°
Q = 9 цилиндрическая резьба Витворта
Снаружи
0,64033 * F
F
27,5°
27,5°
Внутренняя
0,64033 * F
F
27,5°
27,5°
Q = 10 коническая резьба Витворта
Внешняя
0,640327 * F
F
27,5°
27,5°
Q = 11 трубная резьба Витворта
Снаружи
0,640327 * F
F
27,5°
27,5°
Внутренняя
0,640327 * F
F
27,5°
27,5°
Q = 12 нестандартная резьба
-
-
-
-
-
732
Таблицы и обзоры | Резьба
11
Вид резьбы Q
F P
R
A
W
Q = 13 UNC US-крупная резьба
Внешняя
0,61343 * F
F
30°
30°
Внутренняя
0,54127 * F
F
30°
30°
Q = 14 UNC US-мелкая резьба
Снаружи
0,61343 * F
F
30°
30°
Внутренняя
0,54127 * F
F
30°
30°
Q = 15 UNEF US-особо мелкая резьба Внешняя
0,61343 * F
F
30°
30°
Внутренняя
0,54127 * F
F
30°
30°
Q = 16 NPT US-коническая трубная
Внешняя
0,8 * F
F
30°
30°
резьба
Внутренняя
0,8 * F
F
30°
30°
Q = 17 NPTF US-коническая трубная
Внешняя
0,8 * F
F
30°
30°
резьба Dryseal
Внутренняя
0,8 * F
F
30°
30°
Q = 18 NPSC US-цилиндрическая
Внешняя
0,8 * F
F
30°
30°
трубная резьба со смазкой
Внутренняя
0,8 * F
F
30°
30°
Q = 19 NPFS US-цилиндрическая
Внешняя
0,8 * F
F
30°
30°
трубная резьба без смазки
Внутренняя
*
0,8 * F
F
30°
30°
733
11
Таблицы и обзоры
Шаг резьбы
Диаметр (в мм)
Шаг резьбы
Q = 2
56
5,5
Метрическая резьба ISO
60
5,5
Диаметр (в мм)
Шаг резьбы
64
6
68
6
1
0,25
1,1
0,25
Q = 8
Цилиндрическая круглая резьба
1,2
0,25
1,4
0,3
Диаметр (в мм)
Шаг резьбы
1,6
0,35
12
2,54
1,8
0,35
14
3,175
2
0,4
40
4,233
2,2
0,45
105
6,35
2,5
0,45
200
6,35
3
0,5
Q = 9
3,5
0,6
Цилиндрическая резьба Витворта
4
0,7
4,5
0,75
Обозначение
Диаметр
Шаг резьбы
резьбы
(в мм)
5
0,8
1/4“
6,35
1,27
6
1
5/16“
7,938
1,411
7
1
3/8“
9,525
1,588
8
1,25
7/16“
11,113
1,814
9
1,25
1/2“
12,7
2,117
10
1,5
5/8“
15,876
2,309
11
1,5
3/4“
19,051
2,54
12
1,75
7/8“
22,226
2,822
14
2
1“
25,401
3,175
16
2
1 1/8“
28,576
3,629
18
2,5
1 1/4“
31,751
3,629
20
2,5
1 3/8“
34,926
4,233
22
2,5
1 1/2“
38,101
4,233
24
3
1 5/8“
41,277
5,08
27
3
1 3/4“
44,452
5,08
30
3,5
1 7/8“
47,627
5,645
33
3,5
2“
50,802
5,645
36
4
2 1/4“
57,152
6,35
39
4
2 1/2“
63,502
6,35
42
4,5
2 3/4“
69,853
7,257
45
4,5
48
5
52
5
734
11
Q = 10
Q = 11
Коническая резьба Витворта
Трубная резьба Витворта
Обозначение
Диаметр
Шаг резьбы
Обозначение
Диаметр
Шаг резьбы
резьбы
(в мм)
резьбы
(в мм)
1/16“
7,723
0,907
1/8“
9,728
0,907
1/8“
9,728
0,907
1/4“
13,157
1,337
1/4“
13,157
1,337
3/8“
16,662
1,337
3/8“
16,662
1,337
1/2“
20,995
1,814
1/2“
20,995
1,814
5/8“
22,911
1,814
3/4“
26,441
1,814
3/4“
26,441
1,814
1“
33,249
2,309
7/8“
30,201
1,814
1 1/4“
41,91
2,309
1“
33,249
2,309
1 1/2“
47,803
2,309
1 1/8“
37,897
2,309
2“
59,614
2,309
1 1/4“
41,91
2,309
2 1/2“
75,184
2,309
1 3/8“
44,323
2,309
3“
87,884
2,309
1 1/2“
47,803
2,309
4“
113,03
2,309
1 3/4“
53,746
1,814
5“
138,43
2,309
2“
59,614
2,309
6“
163,83
2,309
2 1/4“
65,71
2,309
2 1/2“
75,184
2,309
2 3/4“
81,534
2,309
3“
87,884
2,309
3 1/4“
93,98
2,309
3 1/2“
100,33
2,309
3 3/4“
106,68
2,309
4“
113,03
2,309
4 1/2“
125,73
2,309
5“
138,43
2,309
5 1/2“
151,13
2,309
6“
163,83
2,309
735
11
Таблицы и обзоры
Q = 13
Q = 14
UNC US-крупная резьба
UNC US-мелкая резьба
Обозначение
Диаметр
Шаг резьбы
Обозначение
Диаметр
Шаг резьбы
резьбы
(в мм)
резьбы
(в мм)
0,073“
1,8542
0,396875
0,06“
1,524
0,3175
0,086“
2,1844
0,453571428
0,073“
1,8542
0,352777777
0,099“
2,5146
0,529166666
0,086“
2,1844
0,396875
0,112“
2,8448
0,635
0,099“
2,5146
0,453571428
0,125“
3,175
0,635
0,112“
2,8448
0,529166666
0,138“
3,5052
0,79375
0,125“
3,175
0,577272727
0,164“
4,1656
0,79375
0,138“
3,5052
0,635
0,19“
4,826
1,058333333
0,164“
4,1656
0,705555555
0,216“
5,4864
1,058333333
0,19“
4,826
0,79375
1/4“
6,35
1,27
0,216“
5,4864
0,907142857
5/16“
7,9375
1,411111111
1/4“
6,35
0,907142857
3/8“
9,525
1,5875
5/16“
7,9375
1,058333333
7/16“
11,1125
1,814285714
3/8“
9,525
1,058333333
1/2“
12,7
1,953846154
7/16“
11,1125
1,27
9/16“
14,2875
2,116666667
1/2“
12,7
1,27
5/8“
15,875
2,309090909
9/16“
14,2875
1,411111111
3/4“
19,05
2,54
5/8“
15,875
1,411111111
7/8“
22,225
2,822222222
3/4“
19,05
1,5875
1“
25,4
3,175
7/8“
22,225
1,814285714
1 1/8“
28,575
3,628571429
1“
25,4
1,814285714
1 1/4“
31,75
3,628571429
1 1/8“
28,575
2,116666667
1 3/8“
34,925
4,233333333
1 1/4“
31,75
2,116666667
1 1/2“
38,1
4,233333333
1 3/8“
34,925
2,116666667
1 3/4“
44,45
5,08
1 1/2“
38,1
2,116666667
2“
50,8
5,644444444
2 1/4“
57,15
5,644444444
2 1/2“
63,5
6,35
2 3/4“
69,85
6,35
3“
76,2
6,35
3 1/4“
82,55
6,35
3 1/2“
88,9
6,35
3 3/4“
95,25
6,35
4“
101,6
6,35
736
11
Q = 15
Q = 16
UNEF US-особо мелкая резьба
NPT US-коническая трубная резьба
Обозначение
Диаметр
Шаг резьбы
Обозначение
Диаметр
Шаг резьбы
резьбы
(в мм)
резьбы
(в мм)
0,216“
5,4864
0,79375
1/16“
7,938
0,94074074
1/4“
6,35
0,79375
1/8“
10,287
0,94074074
5/16“
7,9375
0,79375
1/4“
13,716
1,411111111
3/8“
9,525
0,79375
3/8“
17,145
1,411111111
7/16“
11,1125
0,907142857
1/2“
21,336
1,814285714
1/2“
12,7
0,907142857
3/4“
26,67
1,814285714
9/16“
14,2875
1,058333333
1“
33,401
2,208695652
5/8“
15,875
1,058333333
1 1/4“
42,164
2,208695652
11/16“
17,4625
1,058333333
1 1/2“
48,26
2,208695652
3/4“
19,05
1,27
2“
60,325
2,208695652
13/16“
20,6375
1,27
2 1/2“
73,025
3,175
7/8“
22,225
1,27
3“
88,9
3,175
15/16“
23,8125
1,27
3 1/2“
101,6
3,175
1“
25,4
1,27
4“
114,3
3,175
1 1/16“
26,9875
1,411111111
5“
141,3
3,175
1 1/8“
28,575
1,411111111
6“
168,275
3,175
1 3/16“
30,1625
1,411111111
8“
219,075
3,175
1 1/4“
31,75
1,411111111
10“
273,05
3,175
1 5/16“
33,3375
1,411111111
12“
323,85
3,175
1 3/8“
34,925
1,411111111
14“
355,6
3,175
1 7/16“
36,5125
1,411111111
16“
406,4
3,175
1 1/2“
38,1
1,411111111
18“
457,2
3,175
1 9/16“
39,6875
1,411111111
20“
508
3,175
1 5/8“
41,275
1,411111111
24“
609,6
3,175
1 11/16“
42,8625
1,411111111
1 3/4“
44,45
1,5875
2“
50,8
1,5875
737
11
Таблицы и обзоры
Q = 17
Q = 19
NPTF US-коническая трубная резьба Dryseal
NPFS US-цилиндрическая трубная резьба
без смазки
Обозначение Диаметр
Шаг резьбы
резьбы
(в мм)
Обозначение
Диаметр
Шаг резьбы
резьбы
(в мм)
1/16“
7,938
0,94074074
1/16“
7,938
0,94074074
1/8“
10,287
0,94074074
1/8“
10,287
0,94074074
1/4“
13,716
1,411111111
1/4“
13,716
1,411111111
3/8“
17,145
1,411111111
3/8“
17,145
1,411111111
1/2“
21,336
1,814285714
1/2“
21,336
1,814285714
3/4“
26,67
1,814285714
3/4“
26,67
1,814285714
1“
33,401
2,208695652
1“
33,401
2,208695652
1 1/4“
42,164
2,208695652
1 1/2“
48,26
2,208695652
2“
60,325
2,208695652
2 1/2“
73,025
3,175
3“
88,9
3,175
Q = 18
NPSC US-цилиндрическая трубная резьба
со смазкой
Обозначение Диаметр
Шаг резьбы
резьбы
(в мм)
1/8“
10,287
0,94074074
1/4“
13,716
1,411111111
3/8“
17,145
1,411111111
1/2“
21,336
1,814285714
3/4“
26,67
1,814285714
1“
33,401
2,208695652
1 1/4“
42,164
2,208695652
1 1/2“
48,26
2,208695652
2“
60,325
2,208695652
2 1/2“
73,025
3,175
3“
88,9
3,175
3 1/2“
101,6
3,175
4“
114,3
3,175
738
11
Внутренняя резьба
11.2
Параметры выточки
Шаг резьбы
I
K
R
W
DIN 76 - параметры выточки
0,2
0,1
1,2
0,1
30°
Система ЧПУ определяет параметры выточки под
резьбу (Выточка DIN 76) на основе шага резьбы.
0,25
0,1
1,4
0,12
30°
Параметры выточки соответствуют DIN 13 для
0,3
0,1
1,6
0,16
30°
метрической резьбы.
0,35
0,2
1,9
0,16
30°
Внешняя резьба
0,4
0,2
2,2
0,2
30°
Шаг резьбы
I
K
R
W
0,45
0,2
2,4
0,2
30°
0,2
0,3
0,7
0,1
30°
0,5
0,3
2,7
0,2
30°
0,25
0,4
0,9
0,12
30°
0,6
0,3
3,3
0,4
30°
0,3
0,5
1,05
0,16
30°
0,7
0,3
3,8
0,4
30°
0,35
0,6
1,2
0,16
30°
0,75
0,3
4
0,4
30°
0,4
0,7
1,4
0,2
30°
0,8
0,3
4,2
0,4
30°
0,45
0,7
1,6
0,2
30°
1
0,5
5,2
0,6
30°
0,5
0,8
1,75
0,2
30°
1,25
0,5
6,7
0,6
30°
0,6
1
2,1
0,4
30°
1,5
0,5
7,8
0,8
30°
0,7
1,1
2,45
0,4
30°
1,75
0,5
9,1
1
30°
0,75
1,2
2,6
0,4
30°
2
0,5
10,3
1
30°
0,8
1,3
2,8
0,4
30°
2,5
0,5
13
1,2
30°
1
1,6
3,5
0,6
30°
3
0,5
15,2
1,6
30°
1,25
2
4,4
0,6
30°
3,5
0,5
17,7
1,6
30°
1,5
2,3
5,2
0,8
30°
4
0,5
20
2
30°
1,75
2,6
6,1
1
30°
4,5
0,5
23
2
30°
2
3
7
1
30°
5
0,5
26
2,5
30°
2,5
3,6
8,7
1,2
30°
5,5
0,5
28
3,2
30°
3
4,4
10,5
1,6
30°
6
0,5
30
3,2
30°
3,5
5
12
1,6
30°
При внутренней резьбе
4
5,7
14
2
30°
система ЧПУ рассчитывает
глубину выточки резьбы
4,5
6,4
16
2
30°
следующим образом:
5
7
17,5
2,5
30°
Глубина выточки = (N + I -
5,5
7,7
19
3,2
30°
K)/2
Условные обозначения:
6
8,3
21
3,2
30°
I: Глубина выточки
K: Ширина выточки
R: Радиус выточки
W: Угол выточки
N: Номинальный диаметр
резьбы
I: из таблицы
K: Внутренний диаметр
резьбы
739
11
Таблицы и обзоры
DIN 509 Е- параметры выточки
Диаметр
I
K
R
W
<= 1,6
0,1
0,5
0,1
15°
> 1,6 - 3
0,1
1
0,2
15°
> 3 - 10
0,2
2
0,2
15°
> 10 - 18
0,2
2
0,6
15°
> 18 - 80
0,3
2,5
0,6
15°
> 80
0,4
4
1
15°
Параметры выточки
определяются в зависимости
от диаметра цилиндра.
Условные обозначения:
I: Глубина выточки
K: Ширина выточки
R: Радиус выточки
W: Угол выточки
DIN 509 Е- параметры выточки
Диаметр
I
K R W
P
A
<= 1,6
0,1
0,5
0,1
15°
0,1
8°
> 1,6 - 3
0,1
1
0,2
15°
0,1
8°
> 3 - 10
0,2
2
0,2
15°
0,1
8°
> 10 - 18
0,2
2
0,6
15°
0,1
8°
> 18 - 80
0,3
2,5
0,6
15°
0,2
8°
> 80
0,4
4
1
15°
0,3
8°
Параметры выточки
определяются в зависимости
от диаметра цилиндра.
Условные обозначения:
I: Глубина выточки
K: Ширина выточки
R: Радиус выточки
W: Угол выточки
P: Глубина в плане
A: Угол в плане
740
Таблицы и обзоры | Технические характеристики
11
11.3
Технические характеристики
Технические характеристики
Компоненты
Главный компьютер MC 6441, MC 6542 или MC
7420 с
блоком регулирования CC 61xx или UEC 11x
Цветной плоский монитор (TFT) с
программными клавишами 15 дюймов или
19 дюймов
Цветной плоский монитор (TFT) с сенсорным
экраном 15,6 дюйма
Пульт управления TE 735T или TE 745T
Операционная система
Операционная система реального времени
HEROS для управления станком
Запоминающее устройство
1,8 Гбайт для управляющих программ (на карте
памяти Compact Flash CFR)
Точность ввода
Ось X: 0,5 мкм, диаметр: 1 мкм
Z- и Y-ось: 1 мкм
U-, V- и W-ось: 1 мкм
C-ось: 0,001°
B-ось: 0,0001°
Шаг индикации
Можно сконфигурировать для каждой оси
Линейные оси: до 0,1 мкм
C- и B-ось: до 0,00001°
Интерполяция
Линейная: в 2 главных осях, опционально в 3
главных осях (макс. ± 100 м)
Круг: в 2 осях (макс. радиус 999м), опционально
дополнительная линейная интерполяция
третьей оси
C-ось: интерполяция осей X и Z с осью C
Подача
мм/мин или мм/оборот
Постоянная скорость резания
Макс. подача (60 000/число пар полюсов × шаг
винта) при fPWM = 5000 Гц
Главный шпиндель
Maксимум 60 000 об/мин (при 2 парах полюсов)
Управление осями
Интегрированное цифровое управление
синхронными и асинхронными электромоторами
Разрешение при регулировании положения:
период сигнала датчика положения/1024
Такт регулирования положения: 0,2 мс
Такт регулирования частоты вращения: 0,2 мс
Регулирование тока: 0,1 мс
Компенсация погрешностей
Линейные и нелинейные погрешности осей,
люфт, реверсивные выбросы при круговых
движениях
Трение покоя
741
11
Таблицы и обзоры | Технические характеристики
Технические характеристики
Интерфейсы передачи данных
Интерфейс Gigabite-Ethernet стандарта 1000
BaseT
4x USB 3.0 на задней стороне, 1x USB 2.0 на
лицевой панели
Диагностика
Быстрый и простой поиск ошибок с помощью
средств диагностики
Температура окружающей среды
Эксплуатация: от 5 °C до 40 °C
Хранение: от -20 °C до +60 °C
Функции пользователя
Конфигурация
Базовое исполнение оси X и Z, главный
шпиндель
Ось Y (опция)
Приводной инструмент (опционально)
Ось C (опция)
Ось В (опция)
Цифровое регулирование тока и скорости
вращения
Обработка задней стороны с помощью
противошпинделя (опция)
Режим работы Станок
Ручное перемещение суппорта выполняется с
помощью клавиш направления или электронных
маховичков
Ввод и выполнение циклов из режима
"Обучение", сопровождающийся графической
поддержкой без сохранения шагов с
чередованием с ручным управлением станком
Доработка резьбы (ремонт резьбы) в случае
повторно закрепленных деталей (опция)
Подрежим работы Обучение
Последовательность циклов с захватом текущей
позиции, где каждый цикл сразу же после ввода
отрабатывается или моделируется графически,
а затем сохраняется
Подрежим работы Отраб. программы
в каждом случае в режиме отдельного кадра или
полностью автоматическая:
DINplus-программы
Программы smart.Turn (опция)
Программы режима "Обучение" (опция)
Функции наладки
Установка нулевой точки заготовки
Задание точки смены инструмента
Задание зоны защиты
Измерение инструмента посредством касания,
щупа или оптики
742
Таблицы и обзоры | Технические характеристики
11
Функции пользователя
Программирование - Обучение (опция)
Циклы точения простых и сложных контуров, а
также контуров, описанных с помощью ICP
Циклы точения параллельно контуру
Прорезные циклы для простых, сложных и
описанных с помощью ICP контуров
Повторы при прорезных циклах
Циклы точения прорезным резцом для простых,
сложных и описанных с помощью ICP контуров
Циклы выточки и отрезания (опция)
Циклы гравировки
Циклы резьбонарезания для одно - или
многозаходной, продольной, конической резьбы
или API-резьбы
Осевые и радиальные циклы сверления,
глубокого сверления и изготовления резьбовых
отверстий для обработки с помощью оси С
Резьбофрезерование с помощью оси C
Осевые и радиальные циклы фрезерования
пазов, фигур, одногранных и многогранных
поверхностей, а также сложных, описанных
с помощью ICP, контуров для обработки с
помощью оси С.
Фрезерование винтовых канавок с помощью оси
C
Линейные и круговые шаблоны для операций
сверления и фрезерования с помощью оси C
Контекстно-ориентированная вспомогательная
графика
Копирование значений резания из
технологической базы данных
Использование макросов DIN в цикловой
программе
Конвертирование цикловых программ в
программы smart.Turn
743
11
Таблицы и обзоры | Технические характеристики
Функции пользователя
Интерактивное программирование контуров (ICP)
Определение контура с помощью линейных и
(опция)
круговых контурных элементов
Немедленное отображение введенных
элементов контура
Расчет отсутствующих координат, точек
пересечения и т. д.
Графическое представление всех решений и
выбор пользователя из нескольких возможных
решений
Фаски, скругления и выточки доступны как
элементы формы
Ввод элементов формы непосредственно при
создании контура или позднее путем наложения
Программирование изменений для
существующих контуров
Программирование задней стороны для полной
обработки с помощью осей С и Y
Обработка торцовой поверхности и поверхности
Описание отдельных высверленных отверстий и
образующей с помощью оси С
шаблонов высверленных отверстий
Описание фигур и шаблонов фигур для
операций фрезерования
Изготовление любых контуров фрезерования
Обработка с помощью оси Y на плоскости XY и ZY
Описание отдельных отверстий и шаблонов
отверстий
Описание фигур и шаблонов фигур для
операций фрезерования
Изготовление любых контуров фрезерования
Обработка с осью В (опция)
Обработка с помощью оси В
Разворот плоскости обработки Поворот
рабочего положения инструмента
DXF-импорт
Импорт контуров для токарной обработки
Импорт контуров для фрезерной обработки
744
Таблицы и обзоры | Технические характеристики
11
Функции пользователя
Программирование smart.Turn (опция)
Основой является Unit (блок), полное описание
рабочего блока (данные по геометрии,
технологии и циклам)
Диалоговые окна подразделяются на обзорные и
детальные формуляры
Быстрая навигация по формулярам и группам
ввода посредством smart.Turn клавиш
Контекстно-ориентированная вспомогательная
графика
Стартовый юнит с глобальными настройками
Применение глобальных значений из стартового
юнита
Копирование значений резания из
технологической базы данных
Юниты для всех операций токарной обработки и
прорезания
Применение описанных с помощью ICP
контуров для операций точения и прорезания
Юниты для всех операций фрезерования и
сверления с помощью оси С
Применение шаблонов и контуров, описанных с
помощью ICP, для обработки с помощью оси С
Юниты для активации и деактивации оси С
Юниты для всех операций фрезерования и
сверления с помощью оси Y
Применение шаблонов и контуров, описанных с
помощью ICP, для обработки с помощью оси Y
Специальные юниты для подпрограмм и
повторов
Контрольная графика для заготовок и готовых
деталей, а также контуров оси C и оси Y
Комплектация револьверной головки, магазина
и дальнейшая информация по наладке в
программе smart.Turn
Параллельное программирование
Параллельное моделирование
745
11
Таблицы и обзоры | Технические характеристики
Функции пользователя
DINplus-программирование
Программирование согласно DIN 66025
Расширенный формат команд (IF... THEN ...
ELSE...)
Упрощенное программирование геометрии
(расчет отсутствующих данных)
Эффективные циклы обработки для операций
точения, прорезания, точения прорезным
резцом и нарезания резьбы
Эффективные циклы обработки для операций
сверления и фрезерования с помощью оси С
(опция)
Эффективные циклы обработки для операций
сверления и фрезерования с помощью оси С
(опция)
Подпрограммы
Программирование переменных
Описание контура с помощью ICP (опция)
Контрольная графика для заготовки и готовой
детали
Комплектация револьверной головки, магазина
и расширенная информация по наладке в
программе DINplus
Преобразование из smart.Turn-юнитов в
последовательности команд DINplus (опция)
Параллельное программирование
Параллельное моделирование
Графика при тестировании
Графическое моделирование выполнения
циклов в режиме обучения или цикловой
программы, программ smart.Turn или DINplus
Представление проходов инструмента в
линейной графике или в виде дорожек резания,
особое обозначение траекторий ускоренного
перемещения
Моделирование обработки (симуляция снятия
материала)
Отображение программируемых контуров
Вид токарной обработки, фронтальный вид
или представление боковой поверхности (в
развертке) для контроля операций обработки с
помощью оси С
Отображение фронтального вида (плоскость
XY) и плоскости YZ для контроля обработок с
помощью оси Y
Функции перемещения и масштабирования
3D-графика для отображения заготовок и
готовых деталей в объеме
Анализ времени обработки
Расчет главного и вспомогательного времени
Учет выдаваемых CNC команд переключения
Представление отдельных периодов времени на
цикл или операцию смены инструмента
746
Таблицы и обзоры | Технические характеристики
11
Функции пользователя
TURN PLUS
Автоматическая генерация smart.Turn программ
Автоматическое ограничение резания
посредством определения зажимных
приспособлений
Автоматический выбор инструмента и списка
револьвера/магазина
База данных инструмента
для 250 инструментов
для 999 инструментов (опция)
Описание инструмента возможно для каждого
инструмента
Автоматическая проверка положения вершины
инструмента относительно обрабатываемого
контура
Коррекция положения режущей кромки
инструмента в плоскости X/Y/Z
Точная коррекция инструмента через маховичок
с передачей значений коррекции в таблицу
инструментов
Автоматическая компенсация радиуса резца и
фрезы
Контроль состояния инструмента по сроку
службы режущей пластины или по количеству
обработанных заготовок
Контроль состояния инструмента с
автоматической заменой при износе режущей
пластины (опция)
Управление мульти-инструментом (несколько
резцов или точек привязки)
Технологическая база данных (опция)
Доступ к данным резания при задании
материала заготовки, материала резца и типа
обработки. Система ЧПУ различает 16 типов
обработки. Для каждой комбинации материалов
заготовки и резца с учетом каждого из 16 типов
обработки имеется своя скорость резания,
основная и вспомогательная подача и величина
врезания
Автоматическое определение типа обработки из
цикла или юнита обработки
Запись данных резания в качестве
предлагаемых значений в цикле или юните
9 комбинаций материала заготовки/резца (144
записи)
62 комбинации материала заготовки/резца (992
записи) (опция)
747
11
Таблицы и обзоры | Технические характеристики
Функции пользователя
Языки диалога
АНГЛИЙСКИЙ
НЕМЕЦКИЙ
ЧЕШСКИЙ
ФРАНЦУЗСКИЙ
ИТАЛЬЯНСКИЙ
ИСПАНСКИЙ
ПОРТУГАЛЬСКИЙ
ШВЕДСКИЙ
ДАТСКИЙ
ФИНСКИЙ
ГОЛЛАНДСКИЙ
ПОЛЬСКИЙ
ВЕНГЕРСКИЙ
РУССКИЙ
КИТАЙСКИЙ
КИТАЙСКИЙ ТРАД.
СЛОВЕНСКИЙ
КОРЕЙСКИЙ
НОРВЕЖСКИЙ
РУМЫНСКИЙ
СЛОВАЦКИЙ
ТУРЕЦКИЙ
Аксессуары
Электронные маховички
Встраиваемый маховичок HR 180 с
подключением к входам датчиков положения,
дополнительно
Встраиваемый маховичок HR 130 или
переносной пульт HR 410 с последовательным
интерфейсом
Радиомаховичок с дисплеем HR 550FS
Маховичок с дисплеем HR 520
748
Таблицы и обзоры | Технические характеристики
11
Аксессуары
Измерительный щуп
TS 230: трехмерный контактный щуп с
кабельным соединением или
TS 440: трехмерный контактный щуп с
инфракрасным приемопередатчиком
TS 444: трехмерный контактный щуп с
инфракрасным приемопередатчиком без
батареи
TS 640: трехмерный контактный щуп с
инфракрасным приемопередатчиком
TS 740: высокоточный трехмерный контактный
щуп с инфракрасным приемопередатчиком
TT 140: трехмерный контактный щуп для
измерения инструмента с кабельным
соединением
TT 449: трехмерный измерительный щуп для
измерения инструмента с инфракрасным
приемопередатчиком
DataPilot CP 640, MP 620
Программное обеспечение системы ЧПУ
CNC PILOT для ПК для программирования,
архивирования и конструирования:
Полнофункциональная версия с лицензией на
одно или несколько рабочих мест
Демо-версия (бесплатно)
Номер -
Опция
ID
Описание
опции
от 0 до 7
Дополнительная ось
354540-01
Дополнительные контуры регулирования
353904-01
353905-01
367867-01
367868-01
370291-01
353292-01
353293-01
8
Software Option 1
632226-01
Цикловое программирование
Описание контуров с помощью ICP
Цикловое программирование
Технологическая база данных с 9
комбинациями материала заготовки/резца
9
Software Option 2
632227-01
smart.Turn
Описание контуров с помощью ICP
Программирование с помощью smart.Turn
Технологическая база данных с 9
комбинациями материала заготовки/резца
749
11
Таблицы и обзоры | Технические характеристики
Номер -
Опция
ID
Описание
опции
10
Software Option 3
632228-01
Инструменты и технология
Расширение базы данных инструмента до 999
записей
Расширение технологической базы данных
до 62 комбинаций материала заготовки/
инструмента
Управление сроком службы инструмента с
инструментами для замены
11
Software Option 4
632229-01
Резьба
Перенарезание резьбы
Суперпозиция маховичком при нарезании
резьбы
17
Touch Probe
632230-01
Измерение инструмента и заготовок
Functions
Определение установочных размеров
инструмента измерительным щупом
Определение установочных размеров
инструмента измерительной оптикой
Автоматическое измерение детали
18
HEIDENHAIN DNC
526451-01
Связь с внешними приложениями ПК через
компоненты COM
42
DXF импорт
632231-01
DXF-импорт
Загрузка DXF-контуров
54
Обработка с осью B
825742-01
Обработка с помощью оси В
Изменение положения инструмента при
обработке
55
Обработка с осью С
633944-01
Обработка по оси C
63
TURN PLUS
825743-01
Автоматическая генерация smart.Turn программ
70
Обработка с осью Y
661881-01
Обработка по оси Y
77
4 дополнительных
634613-01
4 дополнительных контура управления
оси
78
8 дополнительных
634614-01
8 дополнительных контура управления
оси
94
Параллельные оси
661881-01
Поддержка параллельных осей (U, V, W)
от 101 до
Опции OEM
579651-01 до
Опции производителя станков
130
579651-30
131
Синхронизация
806270-01
Синхронное вращение шпинделей (двух и более
шпинделей
шпинделей)
132
Противошпиндель
806275-01
Противошпиндель (синхронное вращение
шпинделей, обработка задней поверхности)
133
Remote Desk.
894423-01
Отображение и удалённое управление внешним
Manager
компьютером (например Windows-ПК)
135
Функции синхрони-
1085731-01
Расширенная синхронизация осей и шпинделей
зации
750
Таблицы и обзоры | Технические характеристики
11
Номер - Опция
ID
Описание
опции
143
Load Adaptive
800545-01
LAC: динамическая адаптация параметров
Control LAC
регулирования
151
Load Monitoring
1111843-01
Контроль нагрузки на инструмент
153
Многоканальный
1217032-01
Многоканальность: до 3 каналов для асинхрон-
ной обработки с несколькими суппортами
751
11
Таблицы и обзоры | Совместимость в программах DIN
11.4
Совместимость в программах DIN
Формат программы DIN предыдущих систем ЧПУ
CNC PILOT 4290 отличается от формата CNC PILOT
640. Программы из старых моделей систем ЧПУ можно
импортировать в новую систему ЧПУ с помощью программы-
конвертора.
Система ЧПУ распознает программы предыдущего поколения
систем ЧПУ при их открытии. После контрольного запроса
на подтверждение эта программа преобразуется. Программа
получает к своему названию приставку CONV_
Конвертер
программ является также составной частью подрежима
Передача (режим работы Oрганизация).
Во время работы с программами DIN необходимо учитывать
различные стратегии управления инструментами, настроек
параметров, программирования переменных и PLC-
программирования.
При конвертации DIN-программ CNC PILOT 4290 необходимо
учитывать следующие моменты:
Вызов инструмента (команды T раздела РЕВОЛЬ.ГОЛ.):
Команды T, содержащие ссылку на базу данных
инструментов, копируются без изменений (пример: T1
ID“342-300.1“)
Команды T, которые содержат данные по инструментам, не
могут быть сконвертированы
Программирование переменных:
D-переменные (#-переменные) заменяются на #-
переменные нового синтаксиса. В зависимости от диапазона
чисел при этом используются переменные #c или #l или #n
или #i
Особенности: #0 становится #c30, #30 становится #c51
V-переменные заменяются на #g-переменные. При
присвоении значений фигурные скобки удаляются. В
выражениях фигурные скобки заменяются на круглые
Обращения переменных к данным инструмента, станочным
размерам, D-коррекциям, данным параметров, а также
событиям не могут быть сконвертированы. Эти отрезки
программ необходимо обрабатывать. Исключение: событие
Поиск стрт.кадра активен E90[1] преобразуется в # i6
Учитывайте то, что - в отличие от CNC PILOT 4290 -
интерпретатор при каждой отработке программы заново
отрабатывает строки
752
Таблицы и обзоры | Совместимость в программах DIN
11
M-функции:
M30 с NS.. становится M0 M99 NS
M97 удаляется для одноканального управления
Все остальные М-функции применяются без изменений
G-функции:
Следующие G-функции не поддерживаются системой ЧПУ
на текущий момент: G98, G204, G710, G906, G907, G915,
G918, G975
Следующие G-функции не поддерживаются
одноканальными системами ЧПУ: G62, G63, G162
Если следующие G-функции используются для описания
контура, то выдается предупреждение: G10, G38, G39, G52,
G95, G149. Эти функции теперь модальные
При использовании функций G31, G32, G33 также выводятся
предупреждения, требуется перепроверка этих функций
Функция Зеркальное отображение/смещение контура
G121 конвертируется в G99, однако принцип работы
остается совместимым
Функция G48 из-за изменения принципа действия приводит к
появлению предупреждения
Использование G916, G917 и G930 вызывает
предупреждение об измененном принципе работы. Функции
должны поддерживаться PLC
Имена внешних подпрограмм:
При вызове внешней подпрограммы конвертер добавляет к
имени префикс CONV_...
Многоканальные программы на одноканальных системах ЧПУ:
В одноканальном управлении программы с двумя
суппортами конвертируются в один суппорт, где движение Z,
относящееся ко второму суппорту, конвертируется в G1 W…
или G701 W…
В заголовке программы #СУППОРТ $1$2 заменяется на
#СУППОРТ $1
$-выражения перед номером кадра удаляются
$2 G1 Z… превращается в G1 W…, G701 Z…
соответственно в G701 W…
Слово ПРИСВОЕНИЕ удаляется (но запоминается для
конвертации следующих кадров)
Выражения синхронизации $1$2 M97 удаляются
Смещения нулевой точки для второго суппорта
комментируются, для перемещений предусмотрены
предупреждения
753
11
Таблицы и обзоры | Совместимость в программах DIN
Неконвертируемые элементы:
Если DIN-программа не содержит преобразуемые элементы,
соответствующий NC-кадр откладывается в качестве
комментария. Перед этим комментарием ставится признак
Предупрежд.. В зависимости от ситуации непреобразуемая
команда сохраняется в строках комментария или не
преобразованный кадр следует за комментарием
УКАЗАНИЕ
Осторожно, опасность столкновения!
Сконвертированные управляющие программы могут
содержать неправильно сконвертированные (различия в
станках) или не несконвертированные элементы. Во время
обработки существует риск столкновения!
Адаптируйте сконвертированные управляющие
программы на системе ЧПУ
Проверить управляющую программу в подрежиме
Моделирование с помощью графики
754
Таблицы и обзоры | Элементы синтаксиса системы ЧПУ
11
11.5
Элементы синтаксиса системы ЧПУ
Используемые в таблице условные обозначения:
✓ Совместимое поведение при необходимости функции,
при конвертировании преобразуются в совместимую с
системой ЧПУ форму
X
Измененное поведение, в некоторых случаях необходи-
ма проверка программы
-
Функция отсутствует или заменена другими функциями
★
Функция существует для систем ЧПУ с многоканально-
стью
◆ Функция находится в планах разработки будущих
версий и требуется только для многоканальных систем
ЧПУ
Идентификаторы разделов
Начало программы
ЗАГАЛОВОК ПРОГРАММЫ
✓
ДИСКОВЫЙ МАГАЗИН
✓
РЕВОЛЬ.ГОЛ.
✓
МАГАЗИН
✓
ЗАЖИМНЫЕ ПРИСПОС.
X
Описание контура
КОНТУР / Группа контуров
X
ЗАГОТОВКА
✓
ГОТОВАЯ ДЕТАЛЬ
✓
ВСПОМОГ.КОНТУР
✓
Контуры оси C
ТОРЕЦ
✓
ЗАДНЯЯ СТОРОНА
✓
БОКОВАЯ ПОВЕР.
✓
Обработка заготовки
ОБРАБОТКА
✓
ПРИСВОЕНИЕ
◆
КОНЕЦ
✓
Подпрограммы
ПОДПРОГРАММА
✓
Возврат (Return)
✓
Прочее
CONST
✓
Контуры с осью Y
ТОРЕЦ_Y
✓
ЗАДНЯЯ СТОРОНА_Y
✓
БОКОВАЯ ПОВЕР._Y
✓
755
11
Таблицы и обзоры | Элементы синтаксиса системы ЧПУ
G-команды для контуров вращения
Описание заготовки
G20-Geo заготовка цилиндр/труба
✓
G21-Geo Отливка
✓
Основные элементы контура вращения
G0-Geo стартовая точка контура
✓
G1-Geo прямая
✓
G2-Geo дуга с инкрементальными размерами
✓
центра
G3-Geo дуга с инкрементальными размерами
✓
центра
G12-Geo дуга с абсолютными размерами
✓
центра
G13-Geo дуга с абсолютными размерами
✓
центра
Элементы формы контура точения
G22-Geo проточка (стандартная)
✓
G23-Geo проточка/выточка
✓
G24-Geo резьба с выточкой
✓
G25-Geo контур выточки
✓
G34-Geo резьба (стандартная)
✓
G37-Geo резьба (общая)
✓
G49-Geo отверстие в центре вращения
✓
Вспомогательные команды для описания
G7-Geo точная остановка вкл
✓
контура
G8-Geo точная остановка выкл
✓
G9-Geo точная остановка (покадрово)
✓
G10-Geo глубина шероховатости
X
G38-Geo уменьшение подачи
X
G39-Geo атрибуты элементов наложения
-
G52-Geo припуск покадрово
X
G95-Geo подача на оборот
X
G149-Geo аддитивная коррекция
X
756
Таблицы и обзоры | Элементы синтаксиса системы ЧПУ
11
G-команды для контуров оси С
Накладываемые контуры
G308-Geo начало кармана/острова
✓
G309-Geo конец кармана/острова
✓
Контур на торцовой/задней стороне
G100-Geo начало торцевого контура
✓
G101-Geo прямая торцевая сторона
✓
G102-Geo дуга торцевая сторона
✓
G103-Geo дуга торцевая сторона
✓
G300-Geo отверстие торцевая сторона
✓
G301-Geo прямой паз торцовой стороны
✓
G302-Geo круглый паз торцевая сторона
✓
G303-Geo круглый паз торцевая сторона
✓
G304-Geo полный круг торцевая сторона
✓
G305-Geo прямоугольник торцевая сторона
✓
G307-Geo правильный многоугольник торце-
✓
вая сторона
G401-Geo линейный шаблон торцевая сторо-
✓
на
G402-Geo круговой шаблон торцевая сторона
✓
Контур на боковой поверхности
G110-Geo начальная точка боковая поверх-
✓
ность
G111-Geo прямая боковая поверхность
✓
G112-Geo дуга боковая поверхность
✓
G113-Geo дуга боковая поверхность
✓
G310-Geo отверстие боковая поверхность
✓
G311-Geo прямой паз боковая поверхность
✓
G312-Geo круговой паз боковая поверхность
✓
G313-Geo круговой паз боковая поверхность
✓
G314-Geo полная окружность боковая поверх-
✓
ность
G315-Geo прямоугольник боковая поверх-
✓
ность
G317-Geo правильный многоугольник боковая
✓
поверхность
G411-Geo линейный шаблон боковая поверх-
✓
ность
G412-Geo круговой шаблон боковая поверх-
✓
ность
757
11
Таблицы и обзоры | Элементы синтаксиса системы ЧПУ
G-команды для контуров оси Y
XY-плоскость
G170-Geo начальная точка контура
✓
G171-Geo прямая
✓
G172-Geo дуга окружности
✓
G173-Geo дуга окружности
✓
G370-Geo отверстие
✓
G371-Geo прямой паз
✓
G372-Geo круглый паз
✓
G373-Geo круглый паз
✓
G374-Geo полная окружность
✓
G375-Geo прямоугольник
✓
G376-Geo отдельная поверхность
✓
G377-Geo правильный многоугольник
✓
G471-Geo линейный шаблон
✓
G472-Geo круговой шаблон
✓
G477-Geo многогранная поверхность
✓
YZ-плоскость
G180-Geo начальная точка контура
✓
G181-Geo прямая
✓
G183-Geo дуга окружности
✓
G183-Geo дуга окружности
✓
G380-Geo отверстие
✓
G381-Geo прямой паз
✓
G382-Geo круглый паз
✓
G383-Geo круглый паз
✓
G384-Geo полная окружность
✓
G385-Geo прямоугольник
✓
G317-Geo правильный многоугольник боковая
✓
поверхность
G481-Geo линейный шаблон
✓
G482-Geo круговой шаблон
✓
G386-Geo отдельная поверхность
✓
G487-Geo многогранная поверхность
✓
758
Таблицы и обзоры | Элементы синтаксиса системы ЧПУ
11
G-команды для обработки
Перемещение инструмента без обработки
G0 позиционирование на ускоренном ходу
✓
G14 подвод к точке смены инструмента
✓
G701 ускоренный ход в координатах станка
✓
Простые линейные и круговые перемещения
G1 линейное перемещение
✓
G2 круговое перемещение с инкрементальны-
✓
ми размерами центра
G3 круговое перемещение с инкрементальны-
✓
ми размерами центра
G12 круговое перемещение с абсолютными
✓
размерами центра
G13 круговое перемещение с абсолютными
✓
размерами центра
Подача, частота вращения
Gx26 ограничение частоты вращения
✓
G48 снижение ускоренного хода
X
G64 прерванная подача
✓
G192 минутная подача круговых осей
-
Gx93 подача на зуб
✓
G94 минутная подача
✓
Gx95 подача на оборот
✓
Gx96 постоянная скорость резания
✓
Gx97 частота вращения
✓
Компенсация радиуса вершины резца
G40 выключение КРВ/КРФ
✓
G41 КРВ/КРФ слева
✓
G41 КРВ/КРФ справа
✓
759
11
Таблицы и обзоры | Элементы синтаксиса системы ЧПУ
G-команды для обработки
Смещения нулевой точки
G51 относительное смещение нулевой точки
✓
G53 смещение нулевой точки, зависящее от
✓
параметров
G54 смещение нулевой точки, зависящее от
✓
параметров
G55 смещение нулевой точки, зависящее от
✓
параметров
G56 аддитивное смещение нулевой точки
✓
G59 абсолютное смещение нулевой точки
✓
G121 зеркальное отображение/смещение
✓
контура
G152 смещение нулевой точки оси C
✓
G920 установить смещение нулевой точки
✓
неактивной
G921 смещение нулевой точки, задать разме-
✓
ры инструмента неактивными
G980 активация смещения нулевой точки
✓
G981 смещение нулевой точки, размеры
✓
инструмента назначить активными
Припуски
G50 отключение припуска
✓
G52 отключение припуска
✓
G57 припуск параллельно оси
✓
G58 припуск параллельно контуру
✓
Безопасные расстояния
G47 установить безопасные расстояния
✓
G147 безопасное расстояние (обработка
✓
фрезерованием)
Инструмент, коррекции
T смена инструмента
✓
G148 смена коррекции вершины резца
✓
G149 аддитивная коррекция
✓
G150 пересчет правой вершины инструмента
✓
G151 пересчет левой вершины инструмента
✓
G710 цепочки размеров инструментов
◆
760
Таблицы и обзоры | Элементы синтаксиса системы ЧПУ
11
Циклы токарной обработки
Простые токарный циклы
G80 конец цикла
✓
G81 продольная простая черновая обработка
✓
G82 простая поперечная черновая обработка
✓
G83 цикл повторения контура
✓
G85 выточка
✓
G86 простой цикл проточки
✓
G87 переходные радиусы
✓
G88 фаски
✓
Циклы для отверстий
G36 нарезание резьбы в отверстии
✓
G71 простой цикл сверления
✓
G72 рассверливание, зенкование и т.д.
✓
G73 цикл нарезания резьбы в отверстии
✓
G74 цикл глубокого сверления
✓
Циклы точения, связанные с контуром
G810 цикл продольной черновой обработки
✓
G820 цикл поперечной черновой обработки
✓
G830 цикл черновой обработки параллельно
✓
контуру
G835 параллельно контуру с нейтральным
✓
инструментом
G860 универсальный цикл проточки
✓
G866 простой цикл проточки
✓
G869 цикл точения прорезным резцом
✓
G890 цикл чистовой обработки
✓
Циклы нарезания резьбы
G31 цикл нарезания резьбы
✓
G32 простой цикл нарезания резьбы
✓
G33 отдельный проход нарезания резьбы
✓
G933 переключатель резьбы
-
G799 резьбофрезерование аксиальное
✓
G800 резьбофрезерование в плоскости ХY
✓
G806 резьбофрезерование в плоскости YZ
✓
761
11
Таблицы и обзоры | Элементы синтаксиса системы ЧПУ
Команды синхронизации
Группировка контуров и обработок
G98 взаимное расположение шпинделя и
-
заготовки
G99 группа заготовок
X
Синхронизация суппортов
G62 односторонняя синхронизация
◆
G63 синхронизированный старт траекторий
◆
G162 установка метки синхронизации
◆
Слежение за контуром
G702 Слежение за контуром сохранить/загру-
✓
зить
G703 Слежение за контуром вкл./выкл.
✓
G706 K-разветвление по умолчанию
-
Синхронизация шпинделя, передача заготовки
G30 конвертация и зеркальное отображение
✓
G121 зеркальное отображение/смещение
✓
контура
G720 синхронизация шпинделя
✓
G905 измерение смещения угла C
-
G906 захват углового смещения при синхро-
-
низации вращения шпинделей
G916 перемещение на жесткий упор
✓
G917 контроль отрезки посредством контроля
✓
ошибки рассогласования
G991 контроль отрезки посредством контроля
-
шпинделя
G992 значения для контроля отрезки
-
762
содержание .. 17 18 19 20 ..
