HEIDENHAIN CNC PILOT 640 токарный станок. Руководство пользователя (2017 год) - часть 16

База данных инструментов и технологий | Режим работы «Редактор инструментов»

9

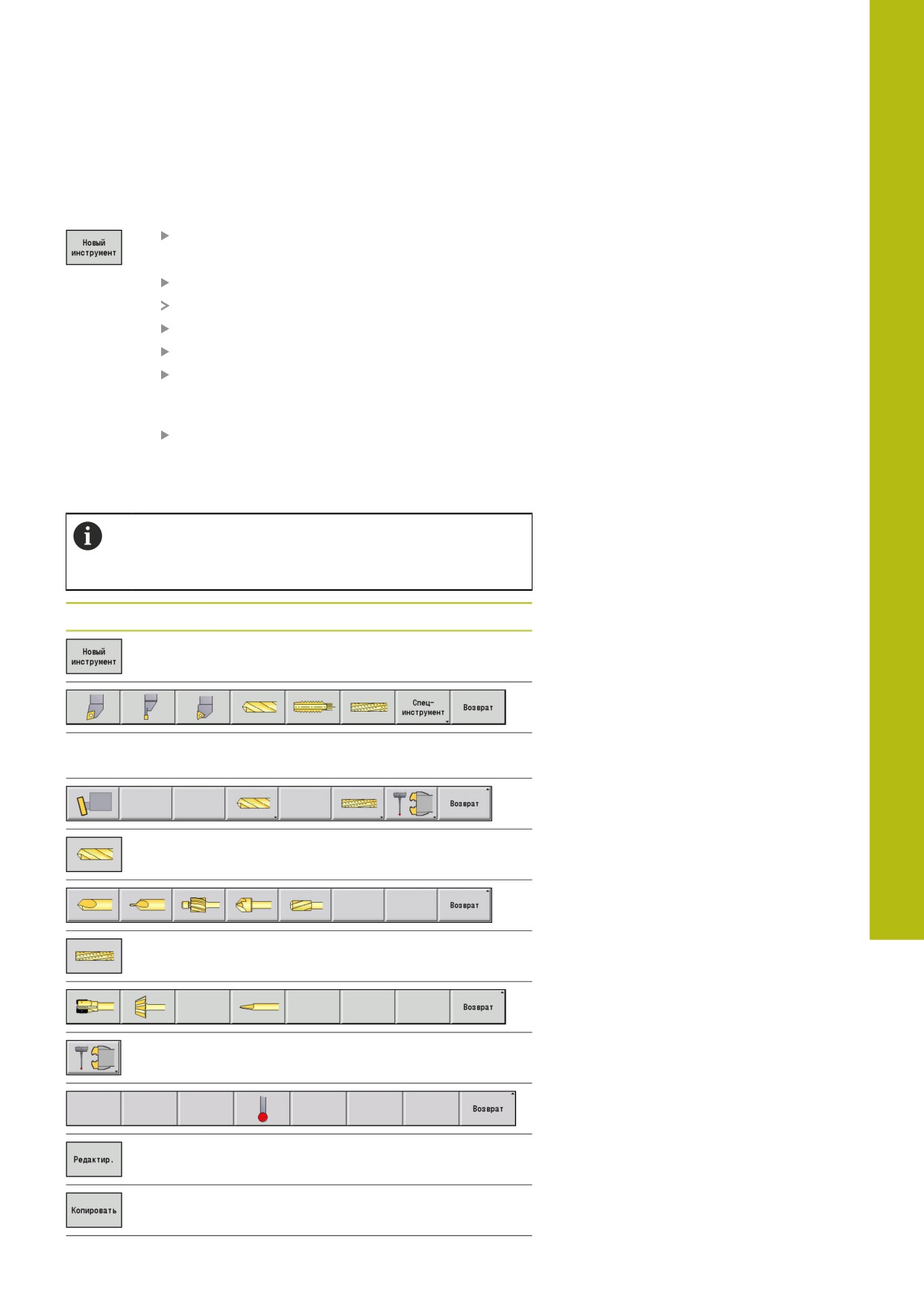

Редактирование данных инструментов

Создание нового инструмента:

Нажмите программную клавишу

Новый инструмент

Выберите тип инструмента

Система ЧПУ откроет окно ввода

Задайте ориентацию инструмента

Введите другие параметры

Введите идентификационный номер

инструмента (1-16 символов, буквенно-

цифровой)

Назначьте текст инструмента

Дополнительная информация: "Текст инструмента",

Система ЧПУ отображает вспомогательные рисунки

для отдельных параметров только тогда, когда

известна ориентация инструмента.

Программные клавиши в организации инструментов

Открывает выбор типов инструмента для

создания нового инструмента

Переключает на панель программных

клавиш со специальными инструментами

Выбор типов специальных сверлильных

инструментов

Выбор типов специальных фрезерных

инструментов

Выбор типов манипуляционных систем и

измерительных щупов

Открывает диалог ввода для выбранного

инструмента

Копирует выбранный инструмент и, тем

самым, создает новый инструмент

603

9

База данных инструментов и технологий | Режим работы «Редактор инструментов»

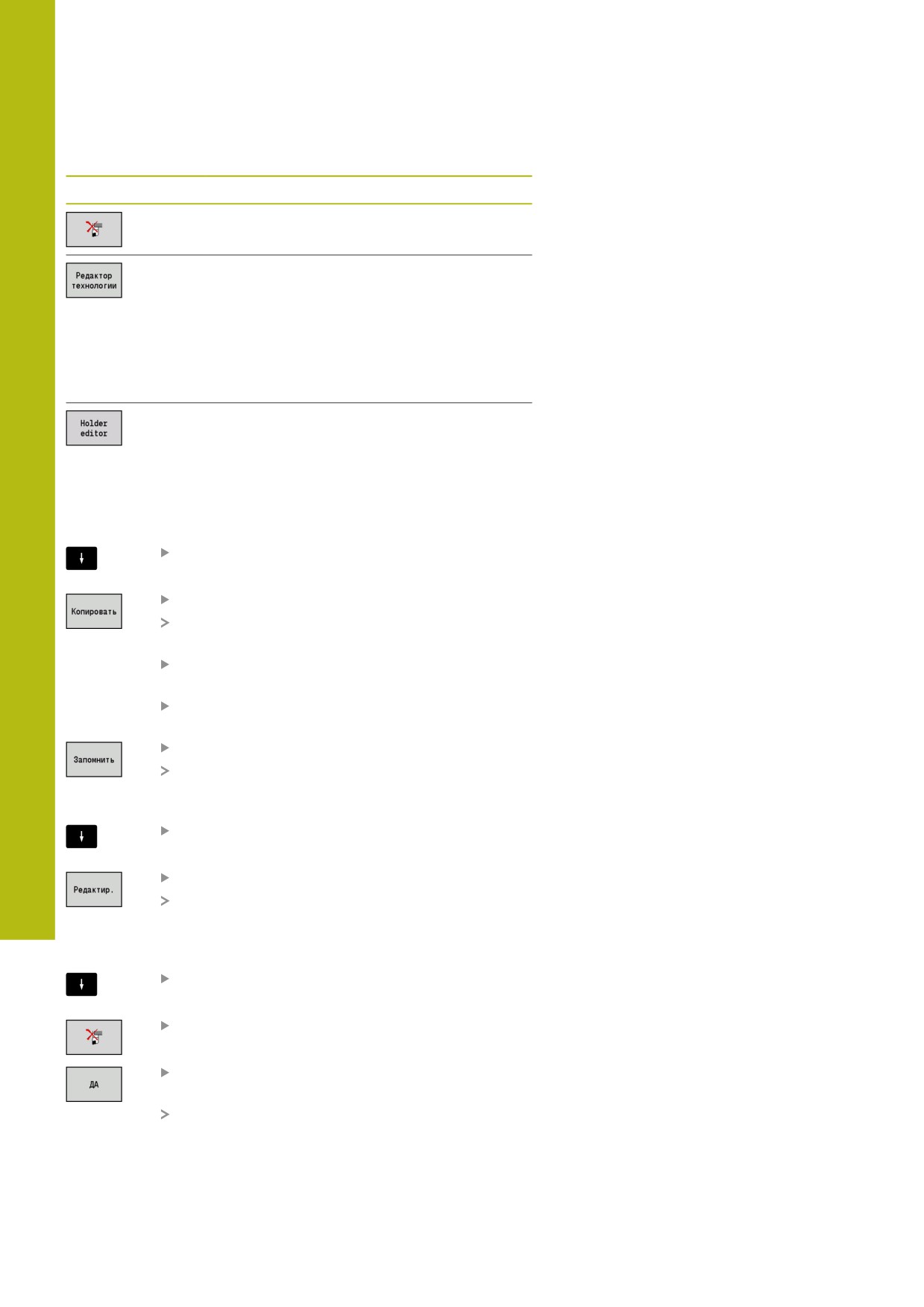

Программные клавиши в организации инструментов

Удаляет выбранный инструмент из базы

данных после запроса подтверждения

Программная клавиша доступна

после нажатия программной клавиши

Другие таблицы.

Открывает подрежим Редактор технол.

Дополнительная информация: "Подре-

жим работы «Редактор технологии»",

Программная клавиша доступна

после нажатия программной клавиши

Другие таблицы.

Открывает Таблица держателей инстру-

мента

Создание нового инструмента при помощи копирования:

Установите курсор на нужную запись

Нажмите программную клавишу Копиров.

Система ЧПУ откроет окно ввода с данными

инструмента

Введите новый идентификационный номер

инструмента

Проверьте/адаптируйте другие данные

инструмента

Нажмите программную клавишу Запомнить

Новый инструмент сохранится в базе данных

Изменение данных инструмента:

Установите курсор на нужную запись

Нажмите программную клавишу Редактир.

Параметры инструмента откроются для

редактирования

Удаление записи:

Установите курсор на нужную запись

Нажмите программную клавишу Удалить

Подтвердите контрольный вопрос

программной клавишей ДА

Система ЧПУ удалит инструмент

604

База данных инструментов и технологий | Режим работы «Редактор инструментов»

9

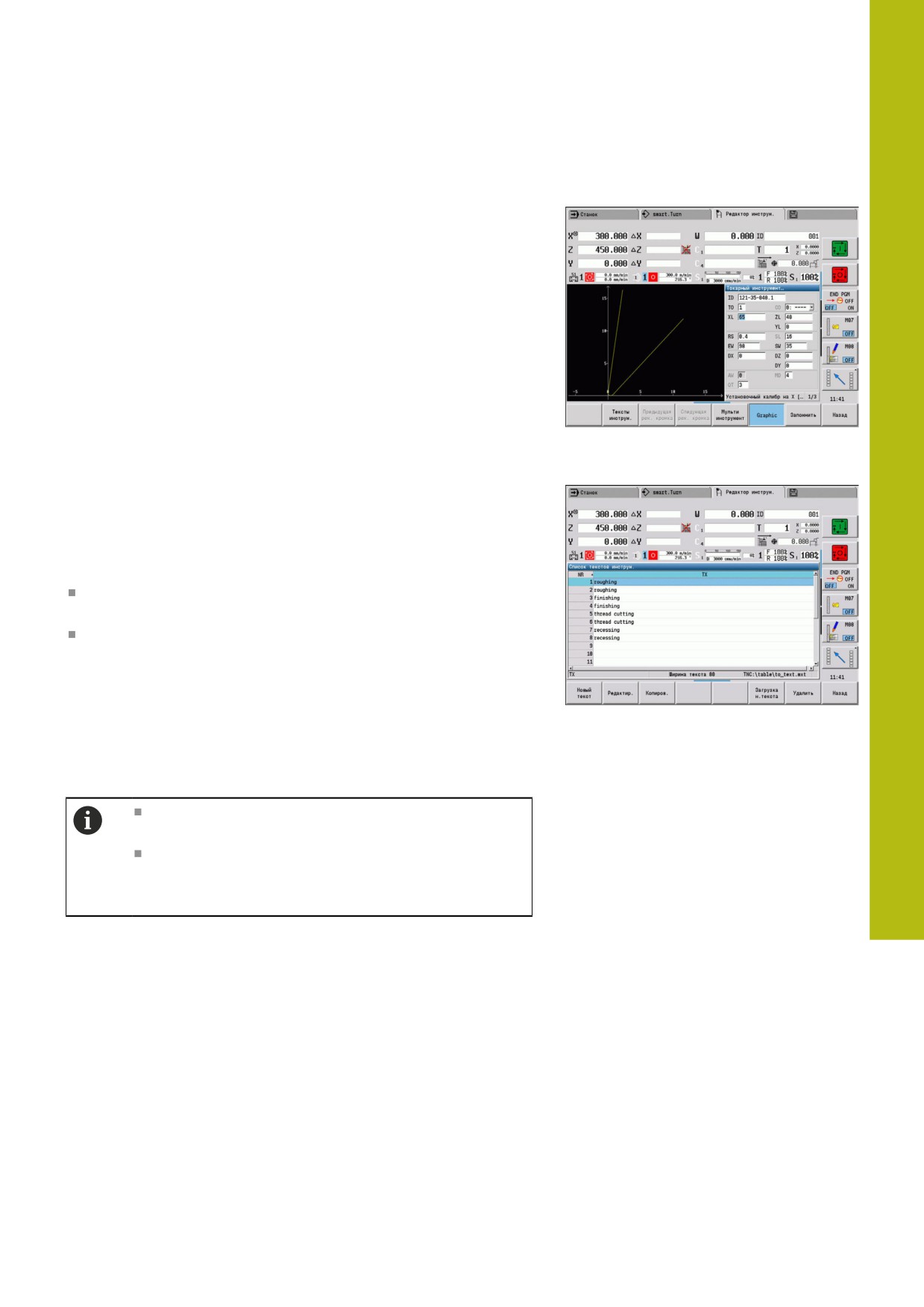

Контрольная графика инструмента

В открытом диалоге ввода инструмента система ЧПУ

имеет возможность выводить контрольную графику для

параметризуемого инструмента. Нажмите для этого

программную клавишу Графика.

Система ЧПУ генерирует изображение инструмента исходя

из вводимых параметров. Контрольная графика инструмента

обеспечивает контроль введенных данных. Изменения

учитываются после выхода из поля ввода.

Текст инструмента

Тексты инструмента соотносятся с инструментами и

отображаются в списке инструмента. Система ЧПУ

осуществляет управление текстами инструмента в отдельном

списке.

Взаимосвязи:

Управление описаниями осуществляется в списке Тексты

инструмента. Каждой записи соответствует QT-номер

Параметр Текст инструмента QT содержит номер ссылки

на список Тексты инструмента. В списке инструмента

отображается текст, на который указывает QT

Если открыт диалог ввода инструмента, система ЧПУ дает

возможность ввода текстов инструмента. Нажмите для этого

программную клавишу Тексты инструментов.

Максимально могут быть определены 999 текстов, длина

текста может составлять 80 знаков.

Новые тексты могут быть вставлены в следующей

свободной строке, от позиции курсора

При удалении и изменении текста инструмента

следует учитывать, что этот текст уже может

использоваться для нескольких инструментов

605

9

База данных инструментов и технологий | Режим работы «Редактор инструментов»

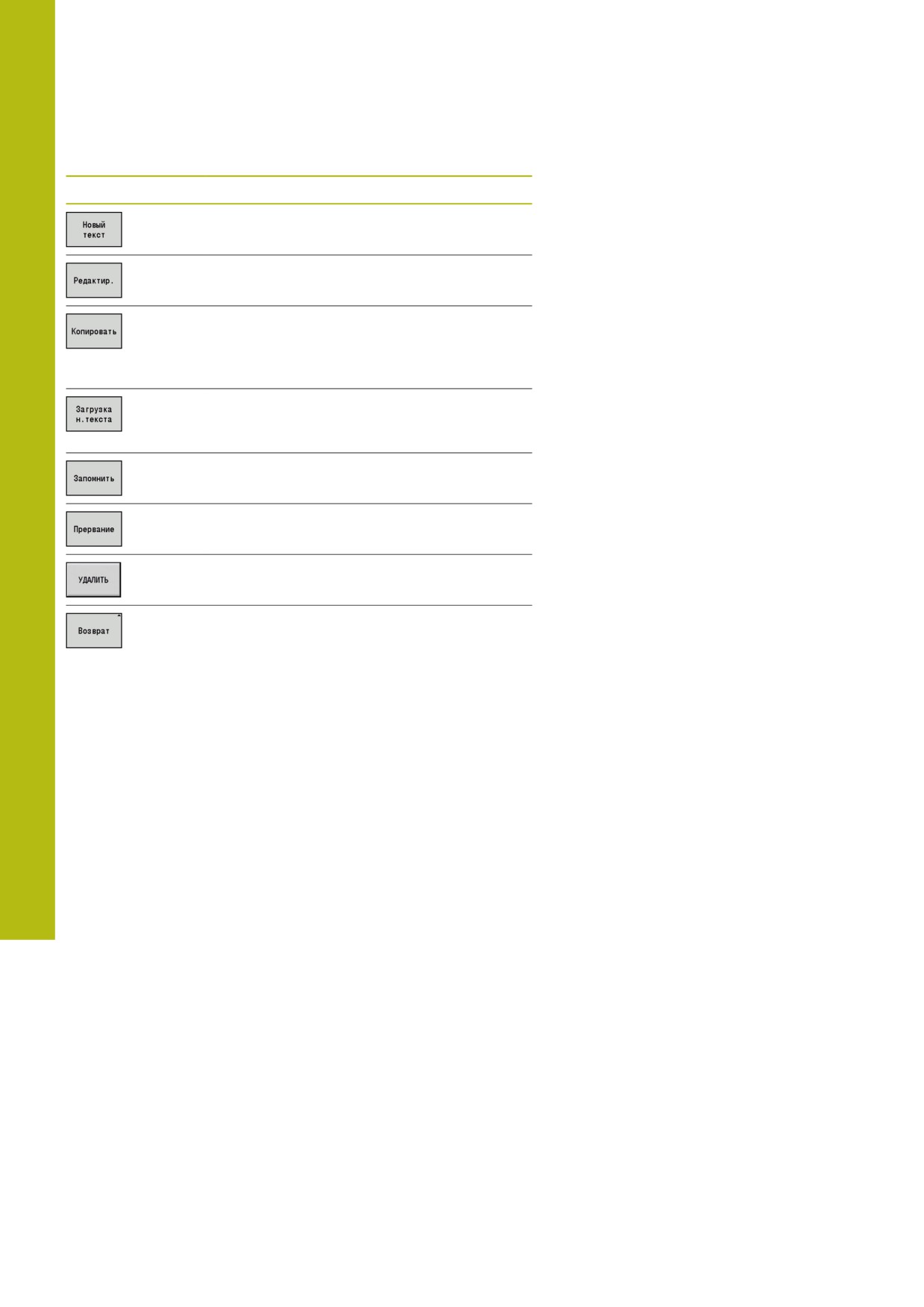

Программные клавиши в списке текста инструмента

Формирует новую строку в текстовом

списке и открывает ее для ввода текста

Открывает выбранный текст инструмента

для редактирования

Копирует выбранный в настоящий момент

текст инструмента в новую текстовую

строку Тем самым создается новый текст

инструмента

Вводит номер текста в качестве ссылки в

диалог ввода инструмента и завершает

работу редактора текстов инструмента

Сохраняет новый или измененный текст

инструмента

Отменяет текущее изменение

Удаляет выбранный текст инструмента

после запроса подтверждения

Закрывает редактор текстов инструмента

и осуществляет переход обратно в диалог

ввода инструмента без изменения тексто-

вых ссылок

606

База данных инструментов и технологий | Режим работы «Редактор инструментов»

9

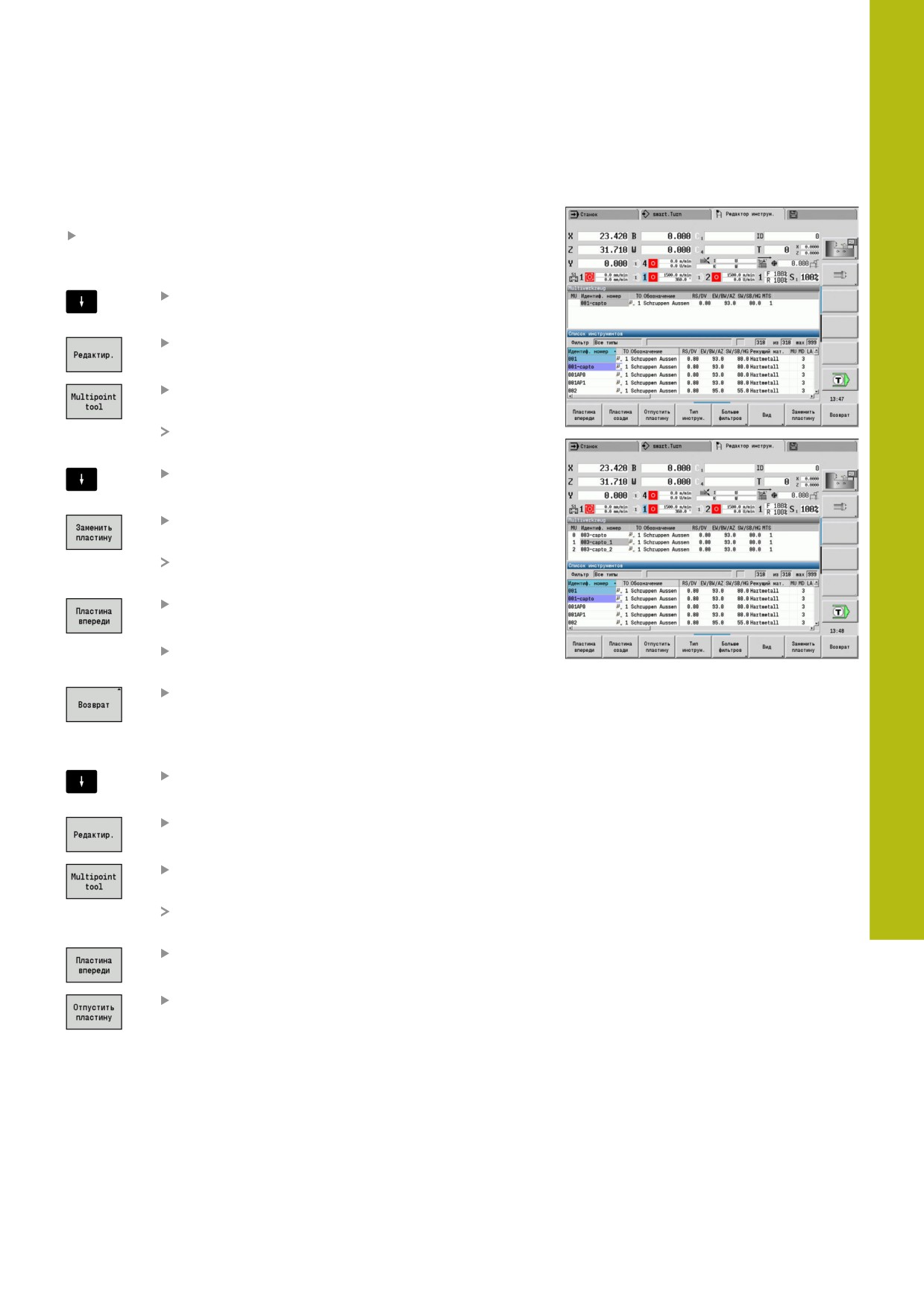

Редактирование мульти-инструмента

Создание мульти-инструмента:

Для каждой режущей кромки или каждой точки привязки

создаётся отдельный блок данных с описанием

инструмента

В списке инструментов установите курсор на

блок данных с первой режущей кромкой

Нажмите программную клавишу Редактир.

Нажмите программную клавишу

Mульти инструмент

Редактор инструм. будет учитывать эту

режущую кромку как главный резец (MU = 0)

В списке инструментов установите курсор на

блок данных со следующей режущей кромкой

Нажмите программную клавишу

Заменить пластину

Редактор инструм. включит эту режущую

кромку в состав цепочки мультиинструмента

Выберите место для следующей режущей

кромки

Повторите эти шаги для других режущих

кромок мульти-инструмента

Нажмите программную клавишу Возврат

Удаление режущей кромки мульти-инструмента:

Установите курсор на режущую кромку

мульти-инструмента

Нажмите программную клавишу Редактир.

Нажмите программную клавишу

Mульти инструмент

Редактор инструм. отобразит список всех

режущих кромок мультиинструмента

Выберите режущую кромку

Удалите режущую кромку из цепочки мульти-

инструмента

607

9

База данных инструментов и технологий | Режим работы «Редактор инструментов»

Полное удаление всего мульти-инструмента:

Установите курсор на режущую кромку

мульти-инструмента

Нажмите программную клавишу Edit

Нажмите программную клавишу

Mульти инструмент

Редактор инструм. отобразит список всех

режущих кромок мультиинструмента

Установите курсор на режущую кромку 0

мульти-инструмента

Мульти-инструмент будет удален.

608

База данных инструментов и технологий | Режим работы «Редактор инструментов»

9

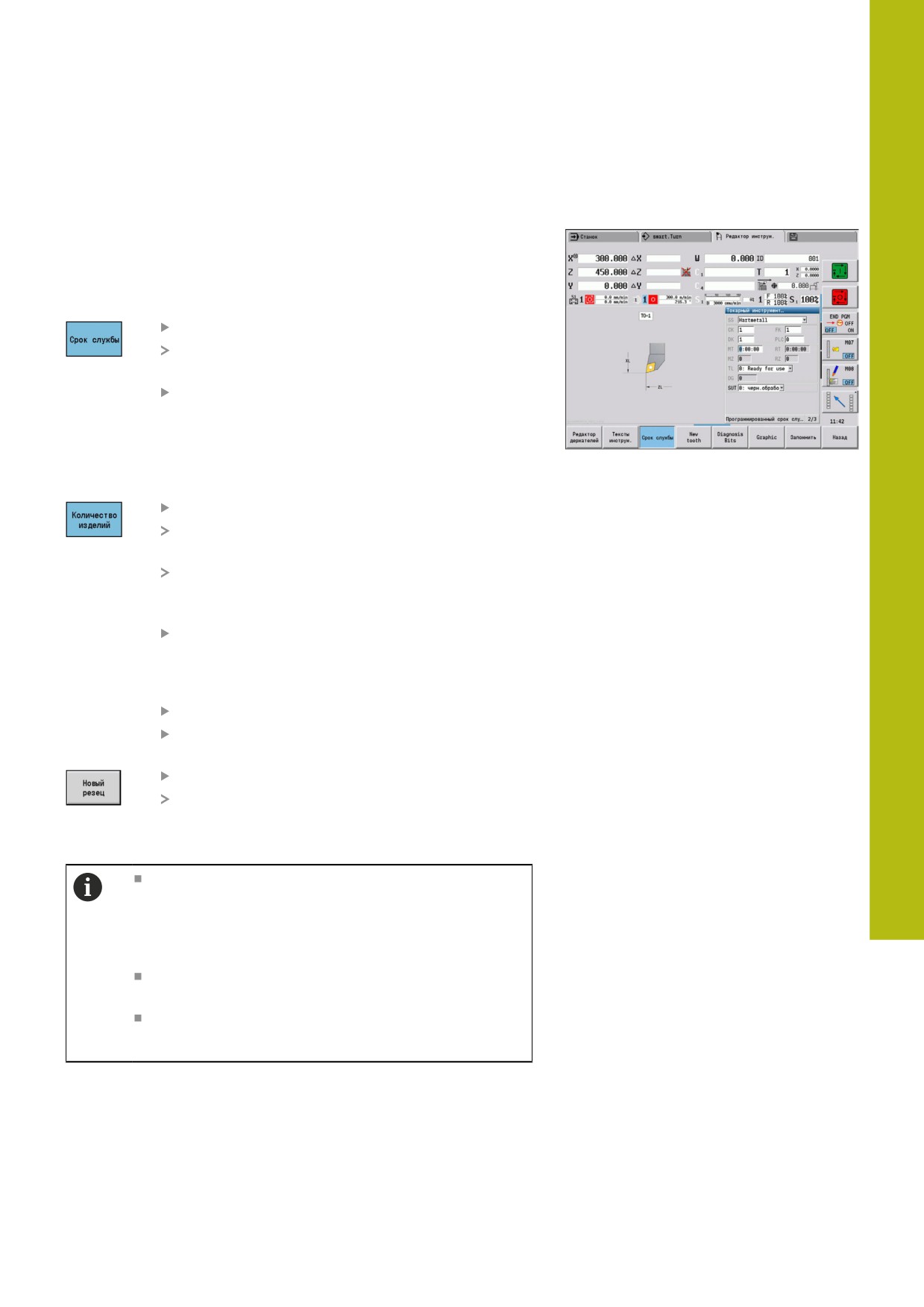

Редактирование данных срока службы

инструмента

Система ЧПУ накапливает время работы в RT или количество

изделий в RZ. При достижении заданного срока службы или

количества изделий инструмент считается изношенным.

Предустановка срока службы:

Нажмите программную клавишу Срок службы

Редактор инструм. разрешит редактирование

поля ввода Срок службы MT.

Введите срок службы инструмента в формате

h:mm:ss (h = часы; m = минуты; s = секунды),

переключайтесь между h, m и s при помощи

клавиш курсора

Предустановка количества изделий:

Нажмите программную клавишу Срок службы

Система ЧПУ изменяет программную клавишу

Срок службы на Количество изделий.

Режим работы Редактор инструм. разрешит

редактирование поля ввода Количество

изделий MZ.

Введите количество деталей, которые могут

быть обработаны одним инструментом

Установка нового резца:

Установите новый резец

Вызовите соответствующую запись в

Редактор инструм.

Нажмите программную клавишу Новый резец

Срок службы или количество изделий

устанавливается на 0 и диагностические биты

сбрасываются.

Управление сроком службы включается и

выключается в машинном параметре lifeTime (№

601801).

Дополнительная информация: "Список

параметров станка", Стр. 650

Количество изделий прибавляется при

достижении конца программы

Контроль срока службы или количества изделий

продолжается также после смены программы

609

9

База данных инструментов и технологий | Режим работы «Редактор инструментов»

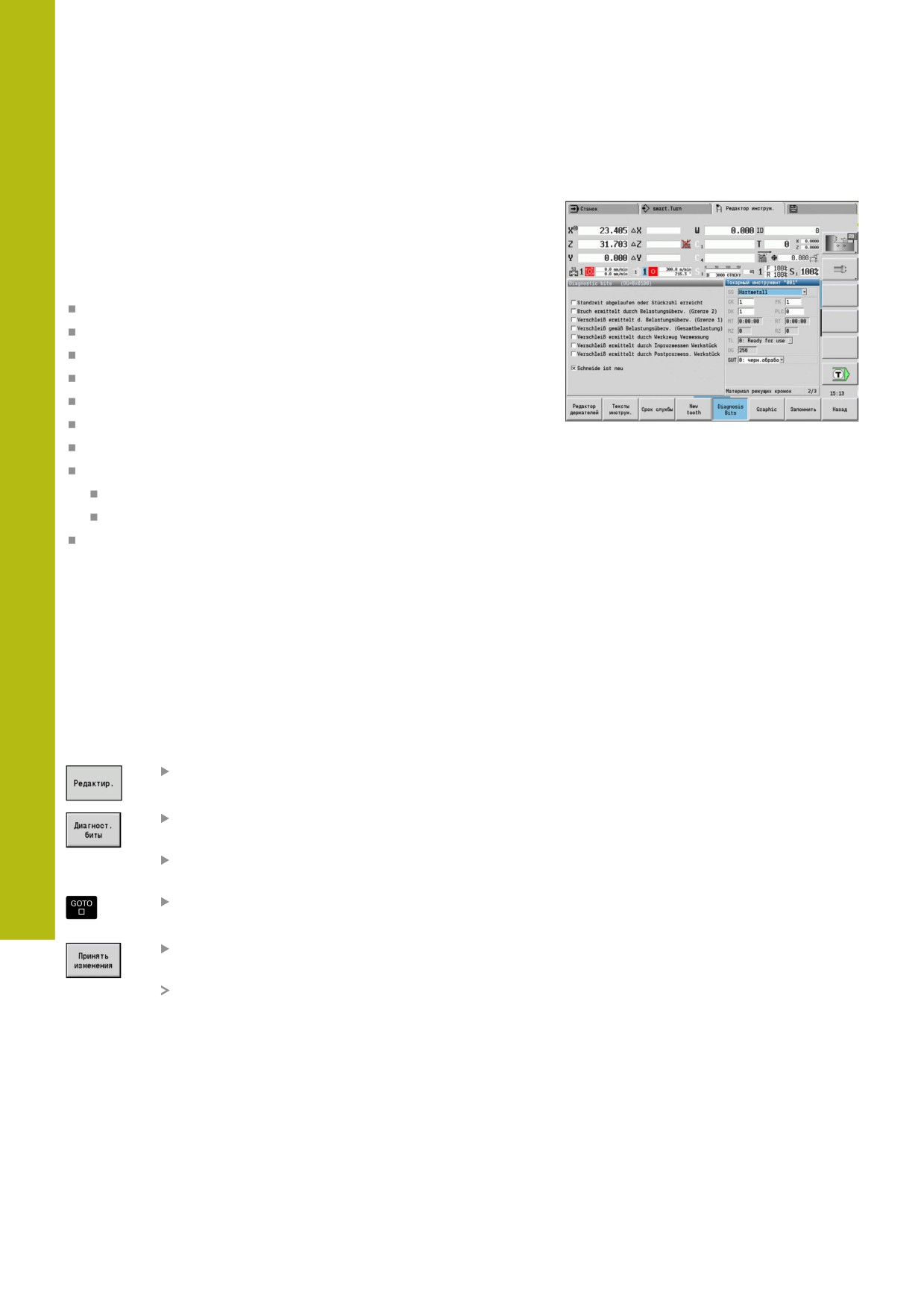

Диагностические биты

В диагностические биты система ЧПУ записывает информацию

о состоянии инструмента. Установка битов производится либо

путем программирования в NC-программе, либо автоматически

системой контроля инструмента и нагрузки.

Доступны следующие диагностические биты:

1 Срок службы истек или достигнуто кол-во изделий

2 Поломка, определён. через монит. нагрузки (лим. 2)

3 Износ, определён. через монит. нагрузки (лим. 1)

4 Износ согласно мониторингу нагрузки (общ. нагрузка)

5 Износ определён через измерение инструмента

6 Износ определён при измер. детали во время обр.

7 Износ определён при измер. детали после обр.

8 Новые режущие кромки

новые = 1

использованные = 0

9-15 свободны

При активном контроле срока службы или количества изделий

установленный диагностический бит приводит к тому, что

в подрежиме Отраб. программы инструмент повторно не

используется. Если определен инструмент для замены, то

система ЧПУ устанавливает его. Если сменный инструмент не

определен или цепочка замен закончилась, то программа ЧПУ

останавливается до следующего вызова инструмента.

Изменение диагностических битов

Вы можете выполнить изменение диагностических битов в

Редактор инструм. следующим образом:

Нажмите программную клавишу Edit

Нажмите программную клавишу

Диагност. биты

Выберите нужный бит при помощи клавиш со

стрелками

Нажмите клавишу GOTO, чтобы изменить бит

Сохраните бит программной клавишей

«Принять изменения»

Система ЧПУ принимает новые

диагностические биты в параметре DG.

Информация о сроке службы и количестве

изделий остается сохраненной.

610

База данных инструментов и технологий | Режим работы «Редактор инструментов»

9

Сброс диагностических битов

Вы можете выполнить сброс диагностических битов в

Редактор инструм. следующим образом:

Нажмите программную клавишу Edit

Нажмите программную клавишу Новый резец

При помощи программной клавиши Новый резец

вы сбрасываете диагностические бит и установите

бит 8 Новые режущие кромки. Как только система

управления установит инструмент, этот бит также

будет сброшен.

611

9

База данных инструментов и технологий | Режим работы «Редактор инструментов»

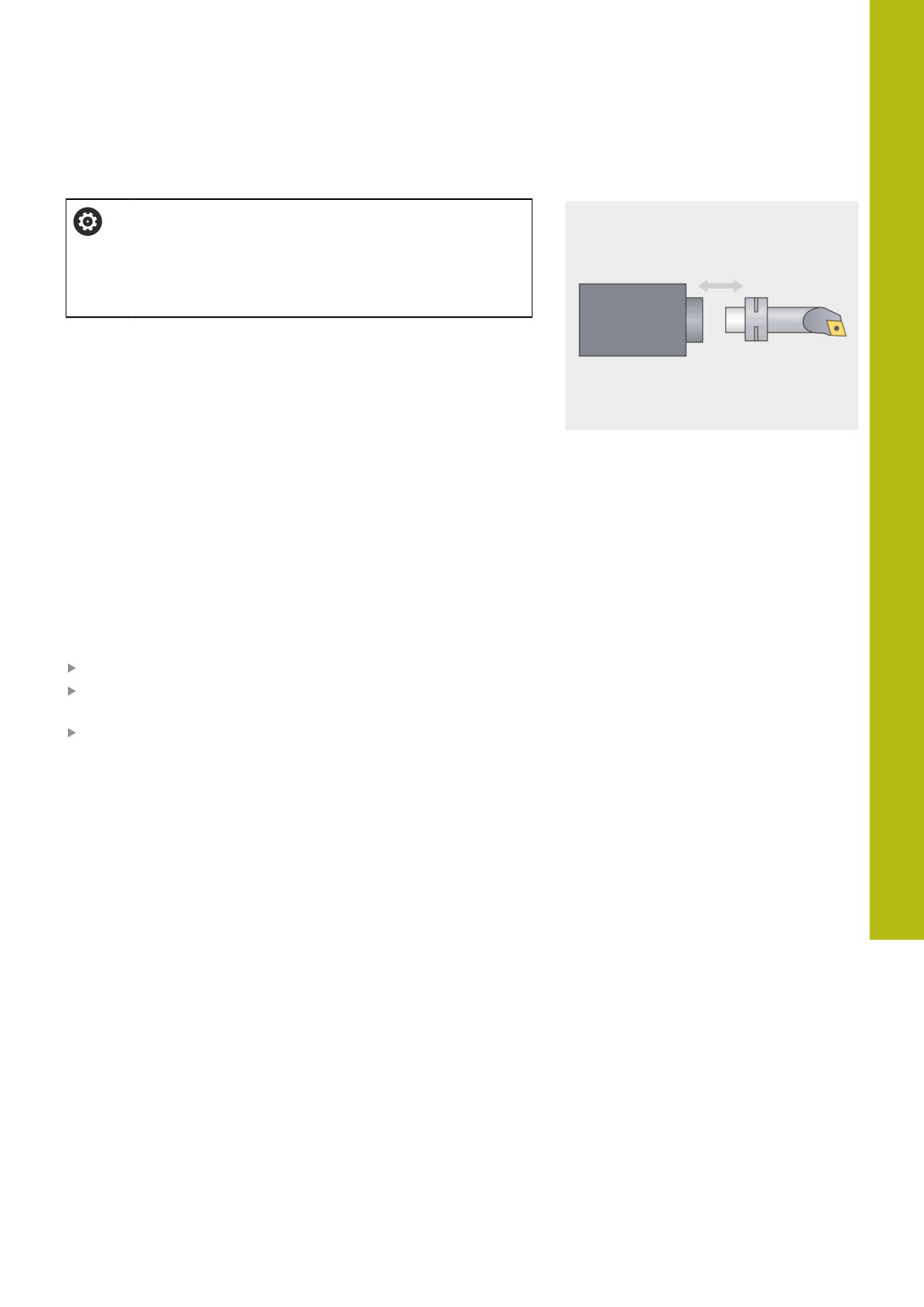

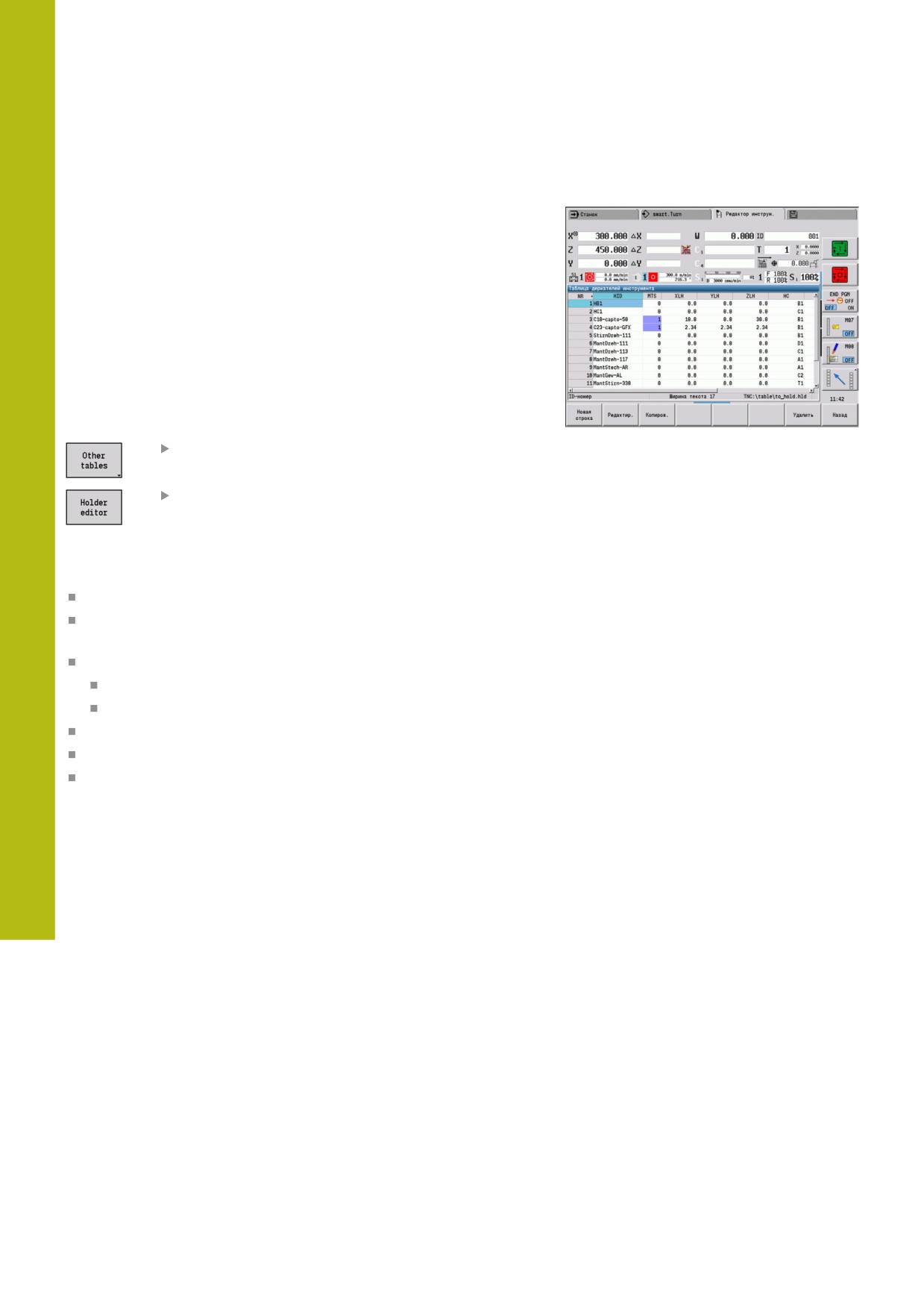

Редактор держателя

Изображение инструмента в контрольной графике и в

подрежиме Моделирование учитывает форму держателя и

позицию захвата на инструментальном суппорте.

Дополнительная информация: "Контрольная графика

инструмента", Стр. 605

Дополнительная информация: "3D-моделирование в режиме

Моделирования", Стр. 579

В таблице держателей инструмента to_hold.hld вы задаете тип

и установочные размеры держателя инструмента.

Редактирование таблицы держателей инструмента в режиме

Редактор инструм.:

Нажмите программную клавишу

Другие таблицы

Нажмите программную клавишу

Редактор держателей

Таблица держателей инструмента содержит следующую

информацию:

NR: Номер строки

HID: Имя держателя - уникальное имя держателя (макс. 16

символов)

MTS: Ручной сменщик

0: стандартный захват

1: инструмент для замены вручную

XLH: Установочный размер по X

YLH: Установочный размер по Y

ZLH: Установочный калибр на Z

612

9

База данных инструментов и технологий | Режим работы «Редактор инструментов»

В таблице держателей инструмента имена можно

задавать только с помощью символов ASCII.

Умляуты и азиатские знаки запрещены.

Таблицу держателей инструмента можно также

просматривать и редактировать в открытых формах

инструмента. Для этого доступна программная

клавиша Редактор держателей.

Программные клавиши в таблице держателей

инструмента

Генерирует новую строку и добавляет ее

в конце таблицы

Открывает выбранный держатель инстру-

мента для редактирования

Копирует выбранный в настоящий момент

держатель инструмента в новую тексто-

вую строку. Тем самым создается новый

держатель инструмента

Сохраняет новый или измененный держа-

тель инструмента

Отменяет текущее изменение

Удаляет выбранный держатель инстру-

мента после запроса подтверждения

Если вы авторизовались под зарегистри-

рованным паролем 123, то вам доступна

программная клавиша Delete All. После

запроса вся таблица держателей инстру-

мента удаляется, а ссылка записывается

в файл протокола.

Закрывает Таблица держателей инстру-

мента

614

База данных инструментов и технологий | Режим работы «Редактор инструментов»

9

Системы ручной смены инструмента

Следуйте указаниям инструкции по обслуживанию

станка!

Производитель станка должен подготовить

станок для использования системы ручной смены

инструмента.

Системой ручной смены называется держатель инструмента,

который с помощью встроенного зажимного приспособления

может удерживать различные инструменты. Чаще всего,

изготовленное в виде полигонного соединения зажимное

приспособление позволяет быструю и точную смену насадок

инструмента.

С помощью системы ручной смены инструмента во время

отработки программы можно установить инструмент, который

находится вне револьверной головки. При этом система ЧПУ

проверяет, находится ли инструмент в револьверной головке

или его необходимо установить. Если необходима установка

инструмента, система ЧПУ прерывает отработку программы.

После того, как вы вручную заменили инструмент, необходимо

подтвердить замену инструмента и продолжить отработку

программы.

Для использования системы ручной смены необходимо

выполнить следующее:

Создать держатель инструмента в таблице держателей

Выбрать держатель инструмента в списке комплектации

револьверной головки

Ввести данные инструмента для ручной смены

615

9

База данных инструментов и технологий | Режим работы «Редактор инструментов»

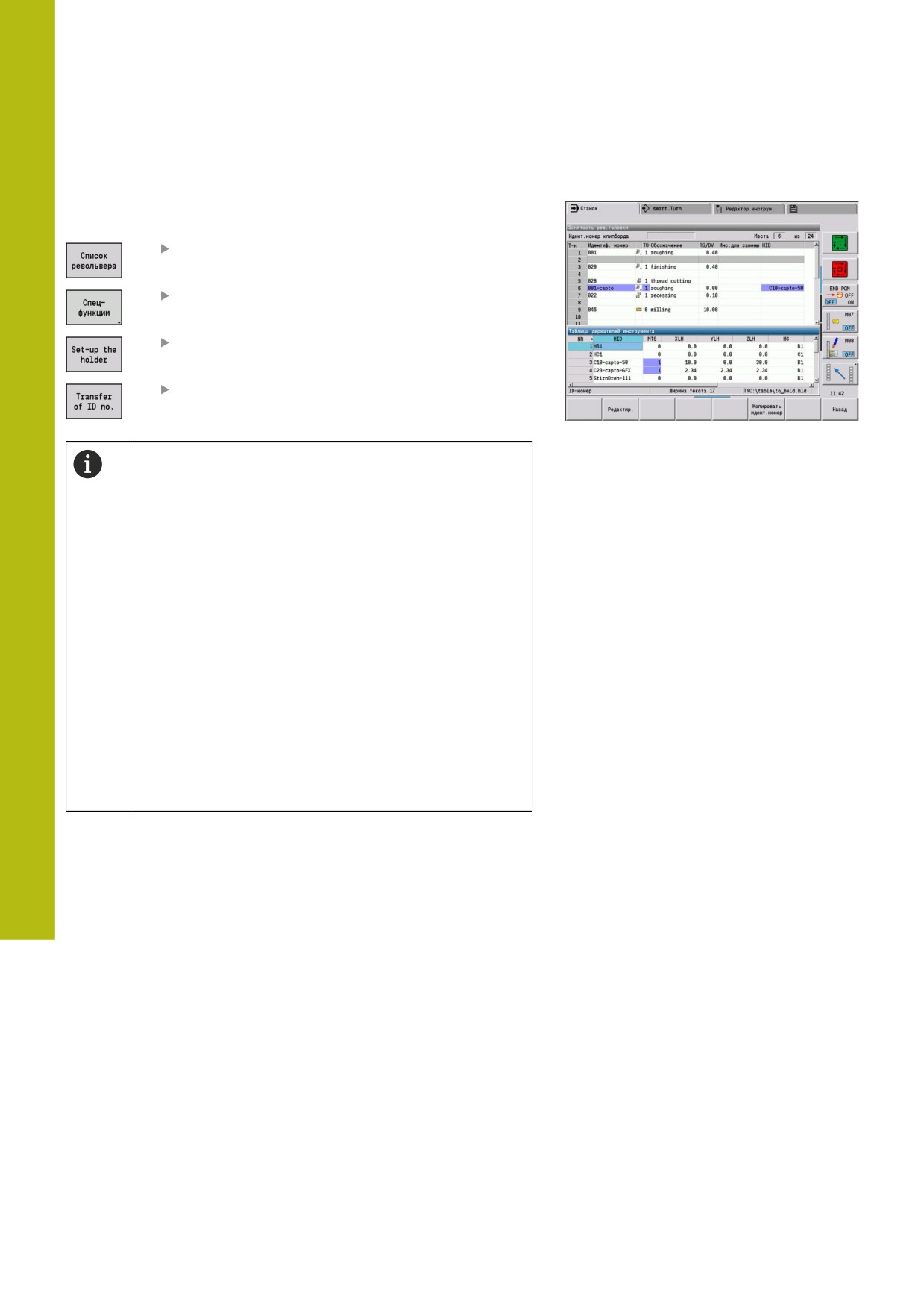

Наладка держателя для систем ручной смены

Наладка держателя системы ручной замены в списке

комплектации револьверной головки:

Нажмите программную клавишу

Список револьвера

Нажмите программную клавишу

Специальные функции

Нажмите программную клавишу

Настройка держателя

Нажмите программную клавишу

Копировать идент.номер

После того как вы установите держатель системы

ручной смены в списке комплектации револьверной

головки, три поля соответствующей строки будут

помечены цветом.

С помощью программной клавиши

Удалить держатель можно удалить держатель

системы ручной замены.

В списке комплектации револьверной головки

можно задать только держатель типа MTS1 (система

ручной замены). При задании держателя типа MTS0

(стандартный держатель) система ЧПУ выдаст

сообщение об ошибке.

Если параметр MTS для инструмента определен на

1: инструмент для замены вручную, вы можете

определить держатель инструмента. Если определен

0: стандартный захват, программная клавиша

«Установить держатель» будет затенена (показана

серым).

616

База данных инструментов и технологий | Режим работы «Редактор инструментов»

9

Выбор системы ручной смены в данных инструмента

Определение инструмента в форме данных инструмента как

инструмент для системы ручной замены:

Нажмите программную клавишу Редактир.

На третьей странице формы выберите MTS 1:

инструмент для ручной замены

Нажмите программную клавишу Запомнить

При определении инструмента для системы

ручной замены, в списке инструментов поле Тип

инструмента (символ инструмента) помечается

цветом.

В инструменте для системы ручной смены нельзя

выбирать держатель инструмента HID (пустое поле).

Назначение держателей и инструмента выполняется

через список комплектации револьверной головки.

Соответствующее место револьверной головки

должно быть настроено как система ручной смены.

Для мульти-инструмента значение MTS необходимо

установить одинаковое для всех режущих кромок.

617

9

База данных инструментов и технологий | Данные инструмента

9.3

Данные инструмента

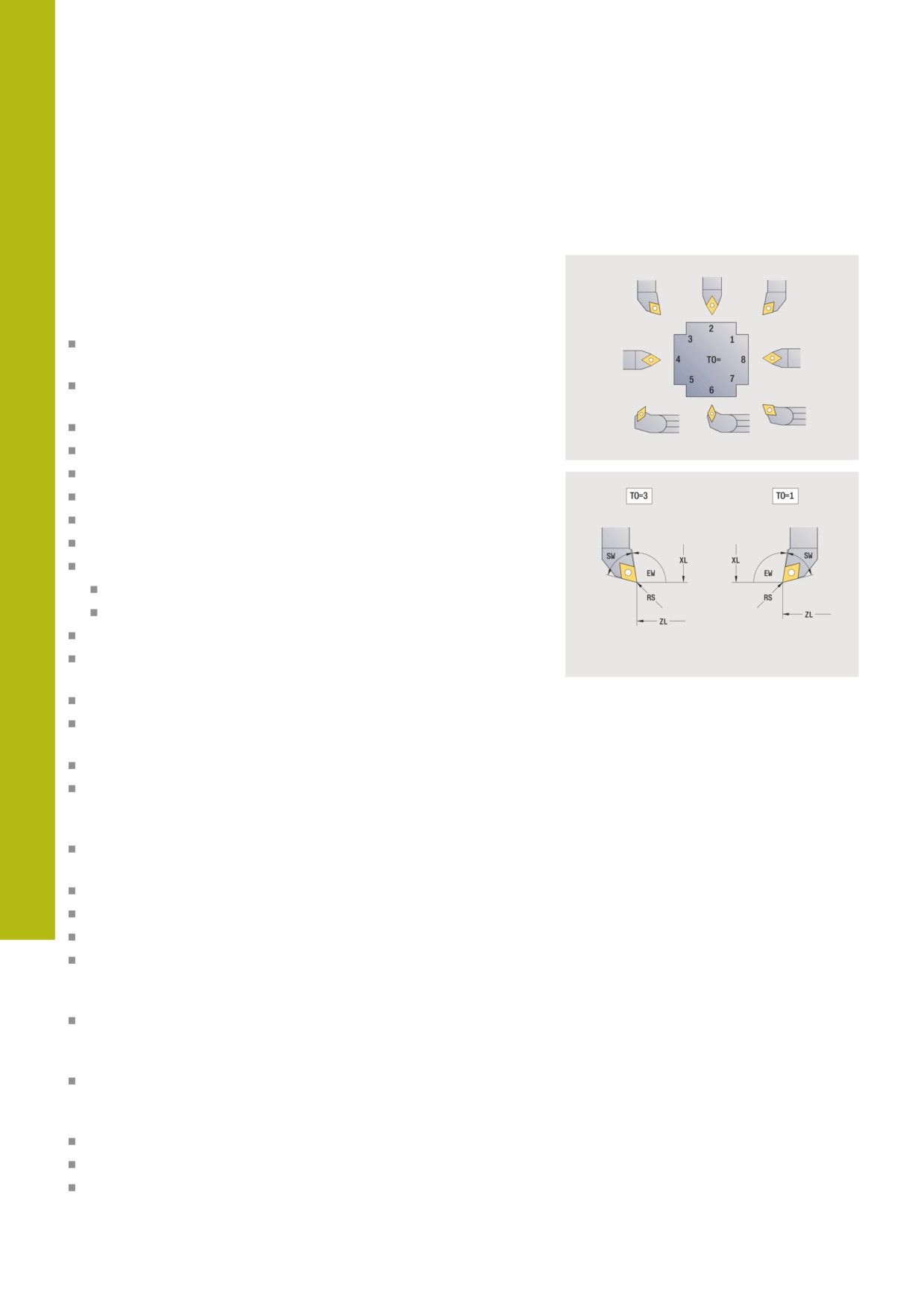

Общие параметры инструмента

Приведенные в следующей таблице параметры присутствуют

во всех типов инструментов. Параметры, зависящие от типа

инструмента, рассматриваются в последующих главах.

Общие параметры инструмента:

ID: Идентиф.номер - имя инструмента (макс. длина 16

знаков)

TO: Ориентация инструмента (значение цифры смотрите на

вспомогательной графике)

XL: Установочный размер по X

ZL: Установочный калибр на Z

DX: Коррекция износа по X (диапазон: -10 < DX < 10)

DX: Коррекция износа по Z (диапазон: -10 < DX < 10)

DS: Спецкоррекция (диапазон: -10 < DS < 10)

MU: Многофункциональный инструмент

MD: Направление вращения (по умолчанию: не задано)

3: M3

4: M4

LA: выполняется смена инструмента

Остаток: остаточное время/количество изделий (при

контроле срока службы)

Статус: при контроле срока службы

Диагн.: анализ диагностических битов (при контроле срока

службы)

QT: ссылка на Текст инструмента

CW: С-угол поворота накл.плоскости - положение оси С

для определения рабочего положения инструмента (зависит

от станка)

SS: Материал резца - обозначение материала для доступа к

технологической базе данных

CK: G96-коэффицент коррекции (по умолчанию: 1)

FK: G95-коэффицент коррекции (по умолчанию: 1)

DK: Коэффицент коррекции глубины (по умолчанию: 1)

PLC: Дополнительная информация

Дополнительная информация: Руководство по

эксплуатации станка

MT: Программированный срок службы - предварительно

заданное значение для управления сроком службы (по

умолчанию: не задано)

MZ: Программиров.количество изделий - предварительно

заданное значение для управления сроком службы (по

умолчанию: не задано)

RT: Остаточный срок службы

RZ: Остаточное количество изделий

HID: Обозначение резцедержателя - уникальное имя

держателя (макс. 16 символов)

618

База данных инструментов и технологий | Данные инструмента

9

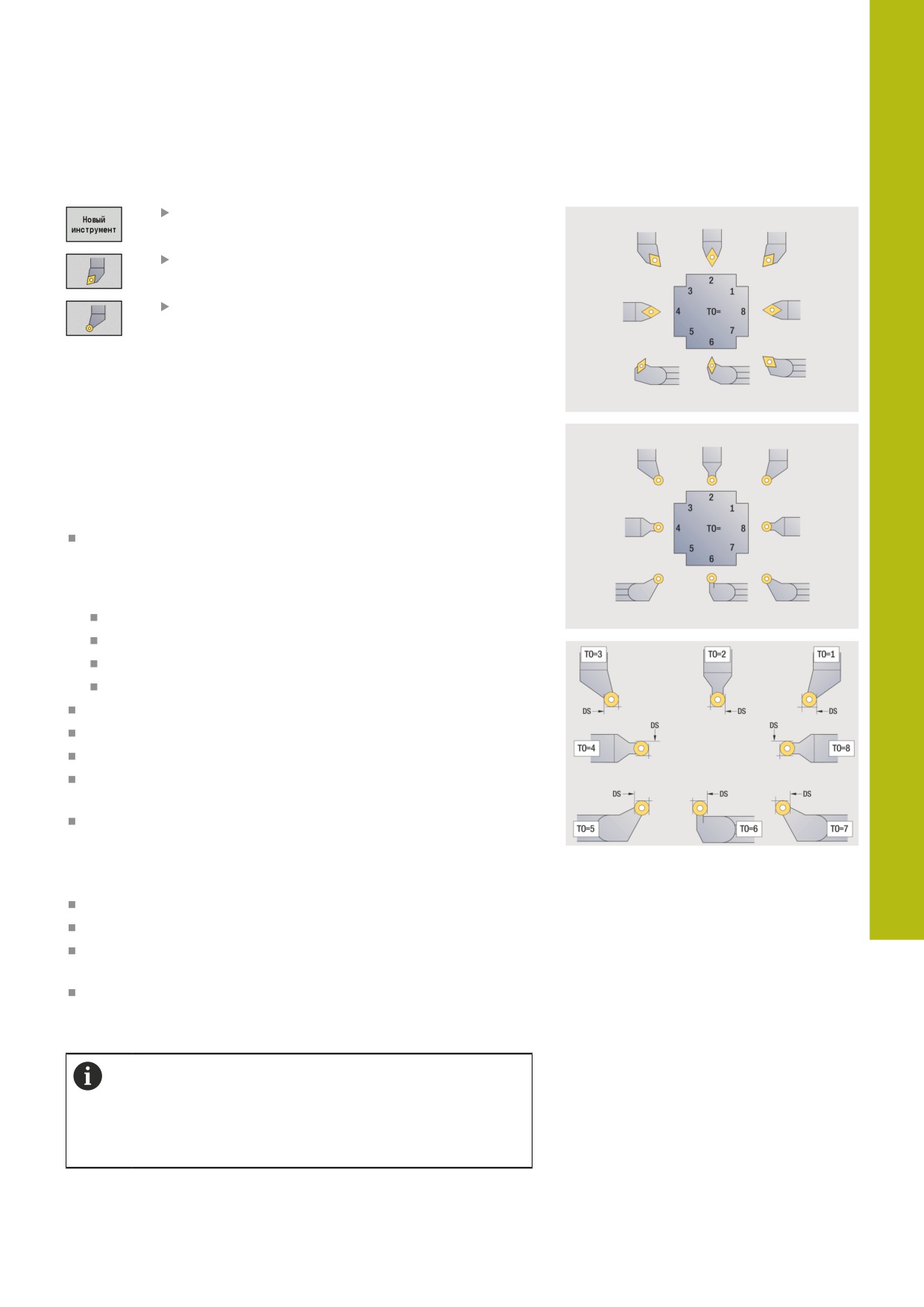

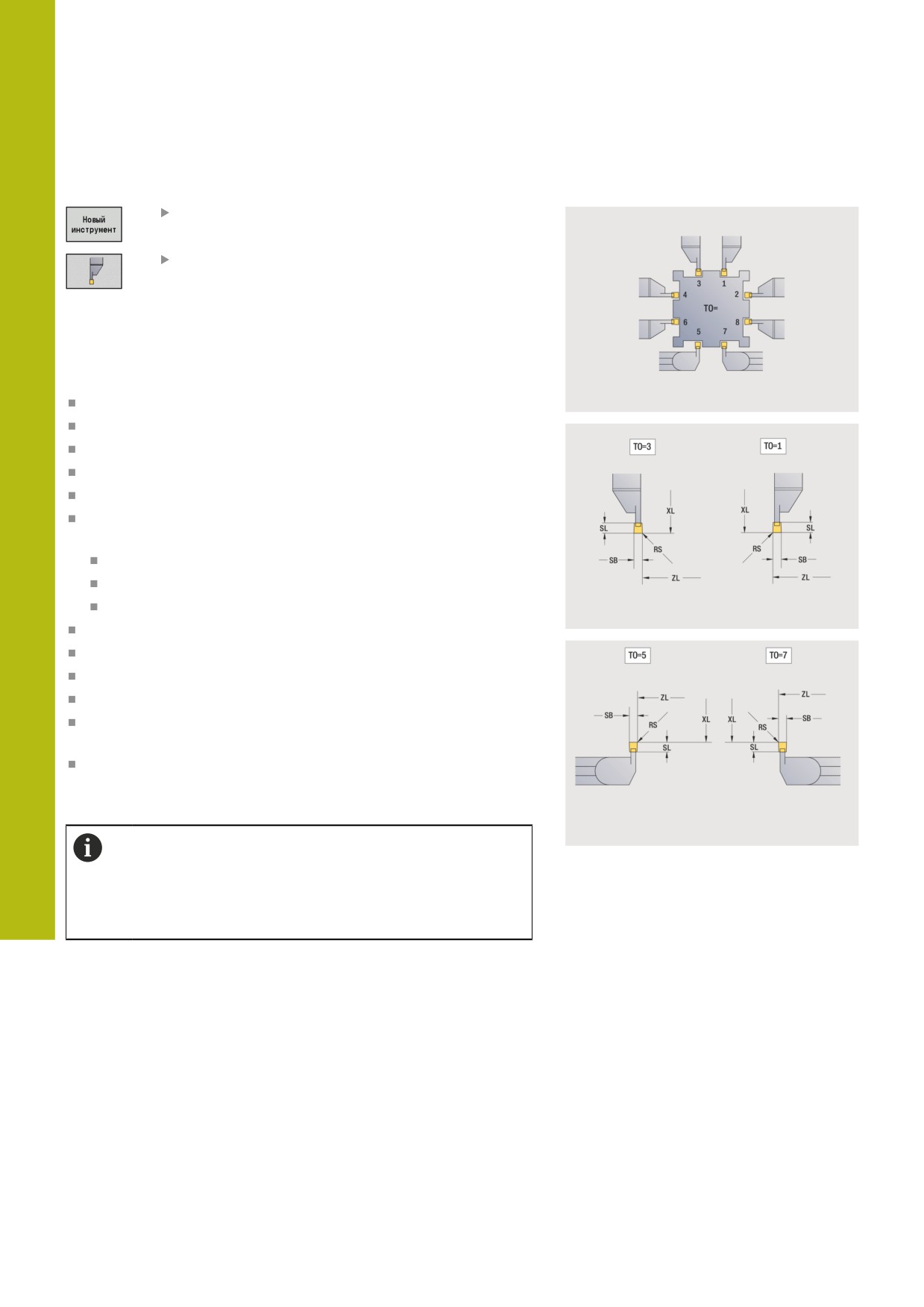

Токарный проходной инструмент

нажмите программную клавишу

Новый инструмент

Нажмите программную клавишу Токарный

инс.

Для инструмента с круглой режущей

пластиной: переключитесь в диалог для

Грибк. инструм.

Виды ориентации инструмента TO = 1, 3, 5 и 7 допускают ввод

Угол в плане EW. Виды ориентации инструмента TO = 2, 4, 6, 8

действительны для нейтрального инструмента. Нейтральным

называется инструмент, который симметричен вершине.

Один из установочных размеров у нейтрального инструмента

соответствует центру радиуса вершины резца.

Специальные параметры инструмента для черновой и чистовой

обработки:

CO: Положение режущей кромки

Главное направление обработки инструмента влияет

на настройку угла в плане EW и угла при вершине SW

(необходим для подрежима работы AWG с TURN PLUS).

1: предпочтит. продольно

2: предпочтит. поперечно

3: только продольно

4: только поперечно

RS: Радиус режущей кромки

EW: Угол в плане (диапазон: 0° <= EW <= 180°)

SW: Угол при вершине (диапазон: 0° <= SW <= 180°)

SUT: Тип инструмента (требуется для подрежима AWG в

TURN PLUS)

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

Специальные параметры грибовидного инструмента:

RS: Радиус режущей кромки

EW: Угол в плане (диапазон: 0° <= EW <= 180°)

DS: Спецкоррекция (положение специальной коррекции: см.

рисунок)

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

С помощью Коррекции износа DX, DZ

компенсируется износ по сторонам режущей кромки,

прилегающим к точке привязки. Спецкоррекция

DS компенсирует износ третьей стороны режущей

кромки.

621

9

База данных инструментов и технологий | Данные инструмента

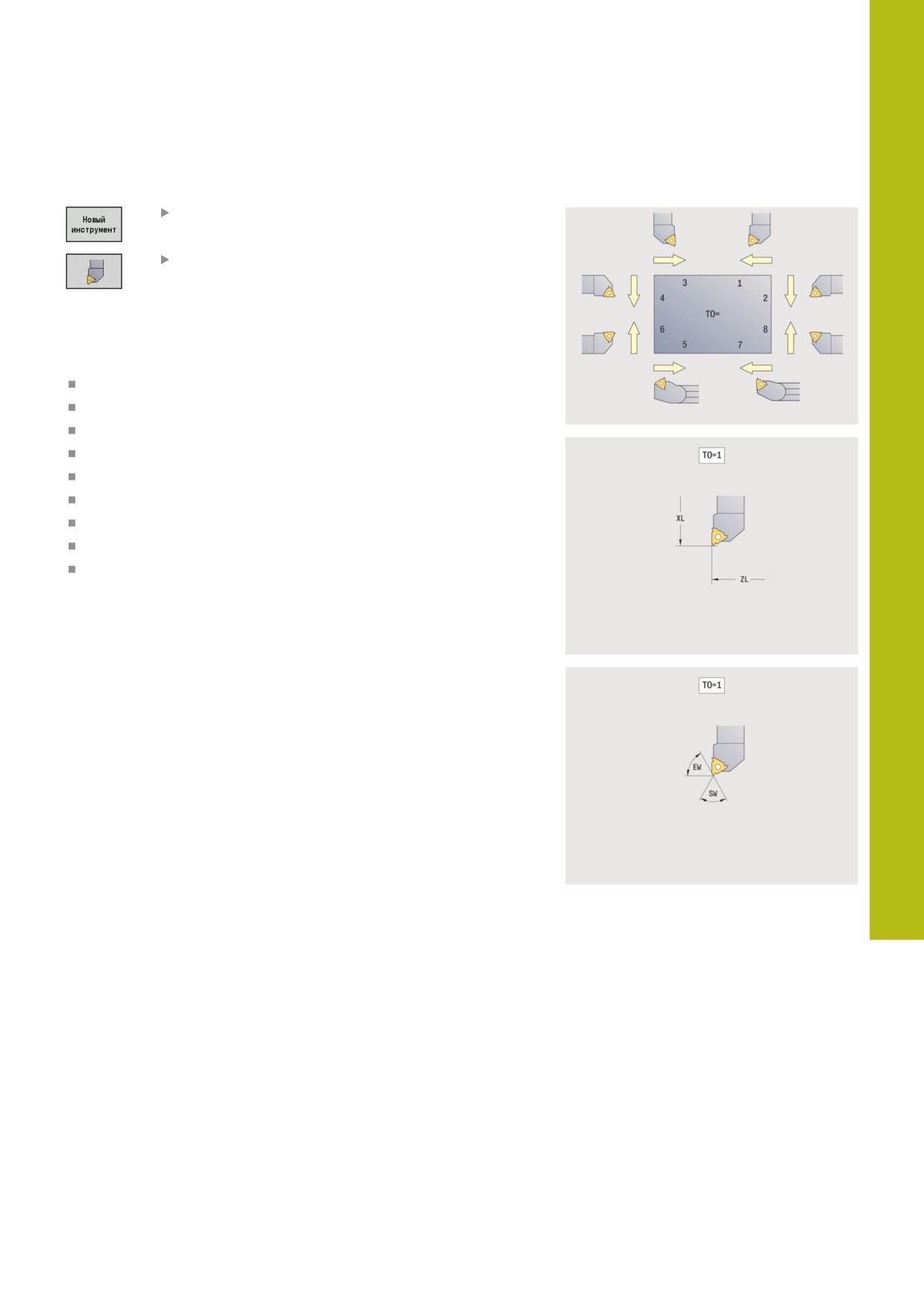

Прорезной инструмент

нажмите программную клавишу

Новый инструмент

Нажмите программную клавишу Прорезной

резец

Прорезной инструмент применяется для проточки, отрезания,

прорезного точения и чистовой обработки (только в режиме

работыsmart.Turn).

Специальные параметры прорезного инструмента:

RS: Радиус режущей кромки

SW: Угол при вершине

SB: Ширина кромки

SL: Длина режущей кромки

DS: Спецкоррекция

SUT: Тип инструмента (требуется для подрежима AWG в

TURN PLUS)

0: Проточка

1: Отрезание

2: Прот. конт.

DN: Ширина инструмента

SD: Диаметр патрона

ET: Макс. глубина погружения

NL: Рабочая длина

RW: Угол отгиба (угл.смещение) (только при наличии оси

B)

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

С помощью Коррекции износа DX, DZ

компенсируется износ по сторонам режущей кромки,

прилегающим к точке привязки. Спецкоррекция

DS компенсирует износ третьей стороны режущей

кромки.

622

База данных инструментов и технологий | Данные инструмента

9

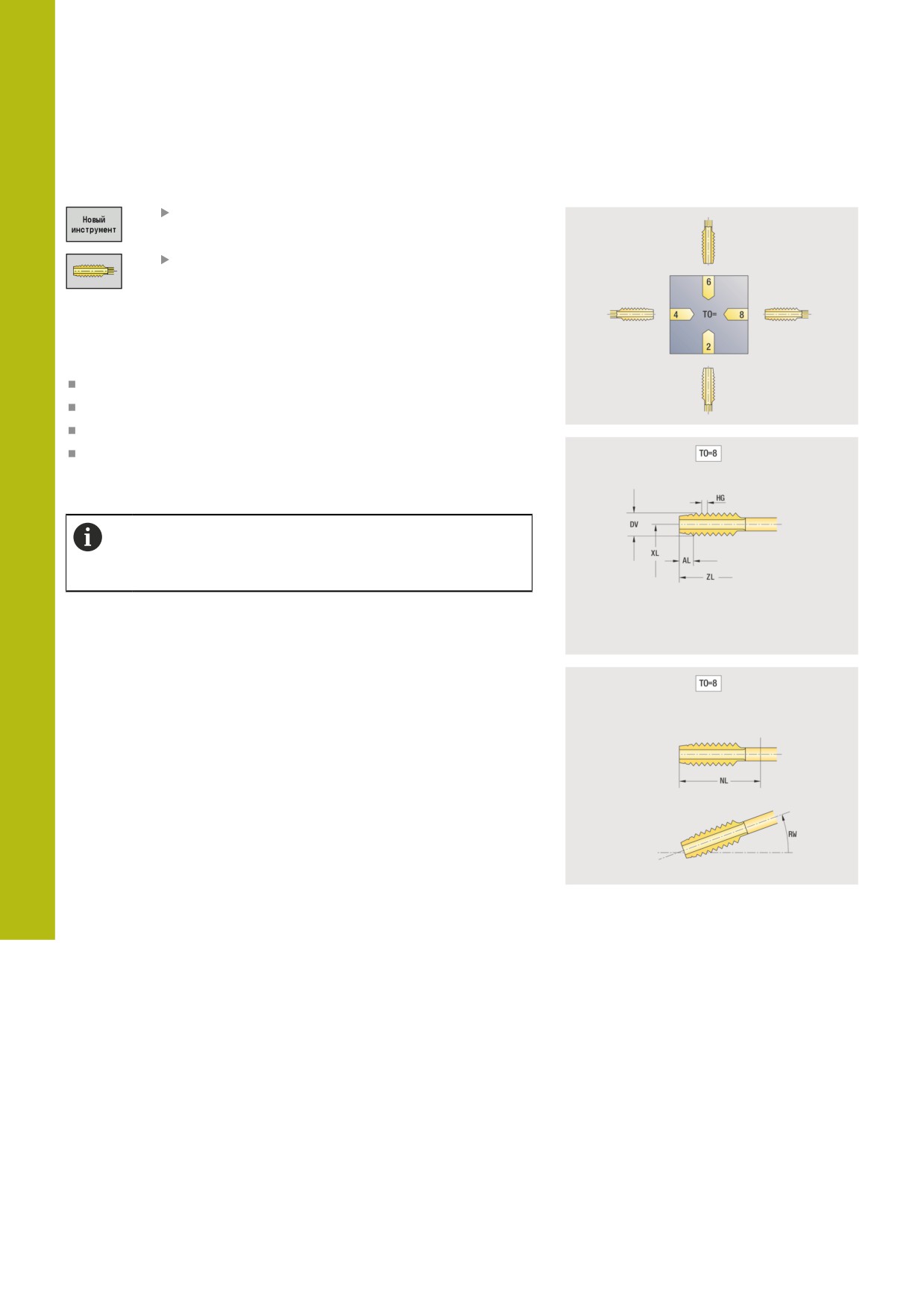

Резьбонарезной инструмент

нажмите программную клавишу

Новый инструмент

Нажмите программную клавишу Метчик

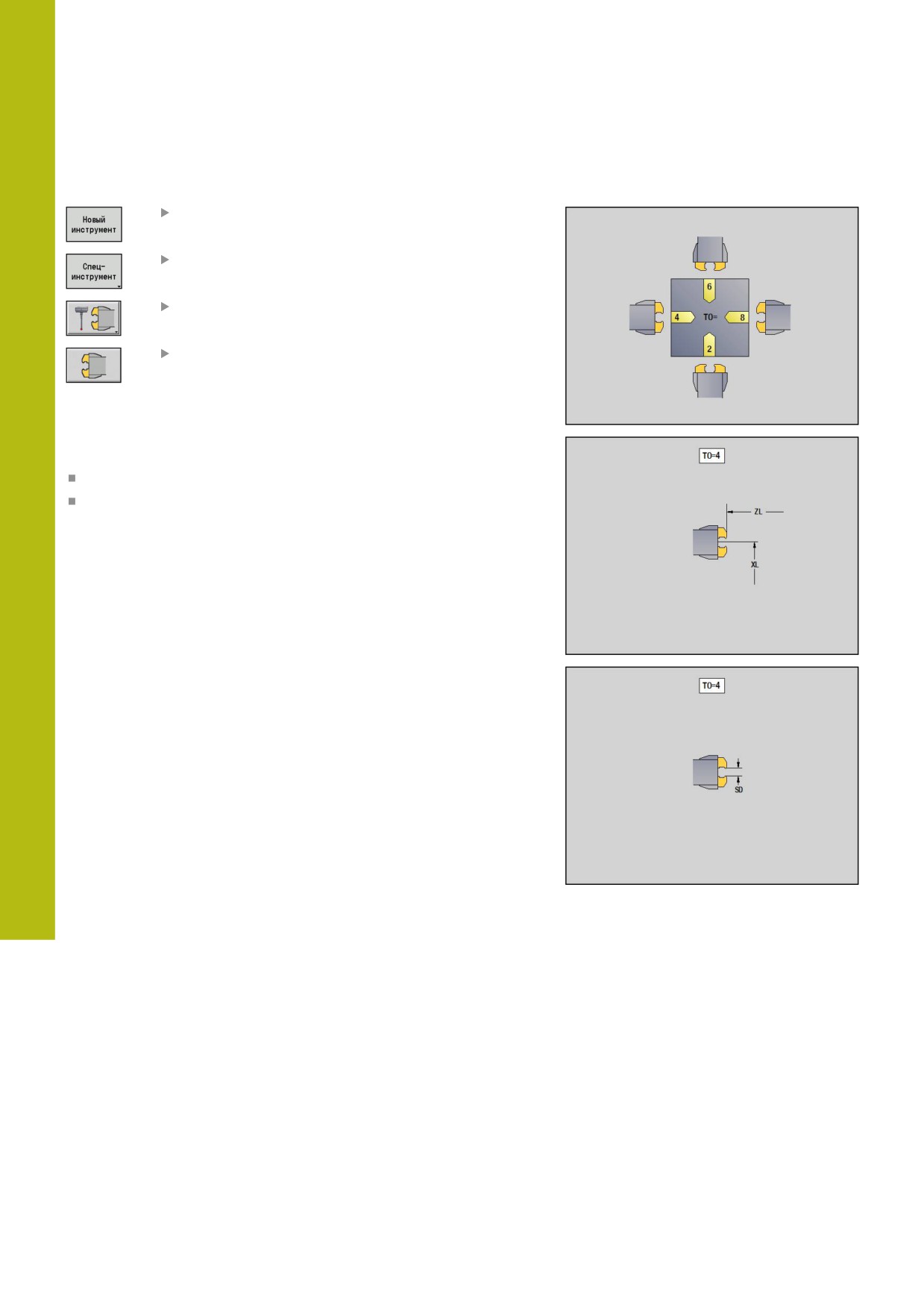

На вспомогательной графике поясняется назначение размеров

инструмента.

Специальные параметры резьбонарезного инструмента:

RS: Радиус режущей кромки

SB: Ширина кромки

EW: Угол в плане (диапазон: 0° <= EW <= 180°)

SW: Угол при вершине (диапазон: 0° <= SW <= 180°)

DN: Ширина инструмента

SD: Диаметр патрона

ET: Макс. глубина погружения

NL: Рабочая длина

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

623

9

База данных инструментов и технологий | Данные инструмента

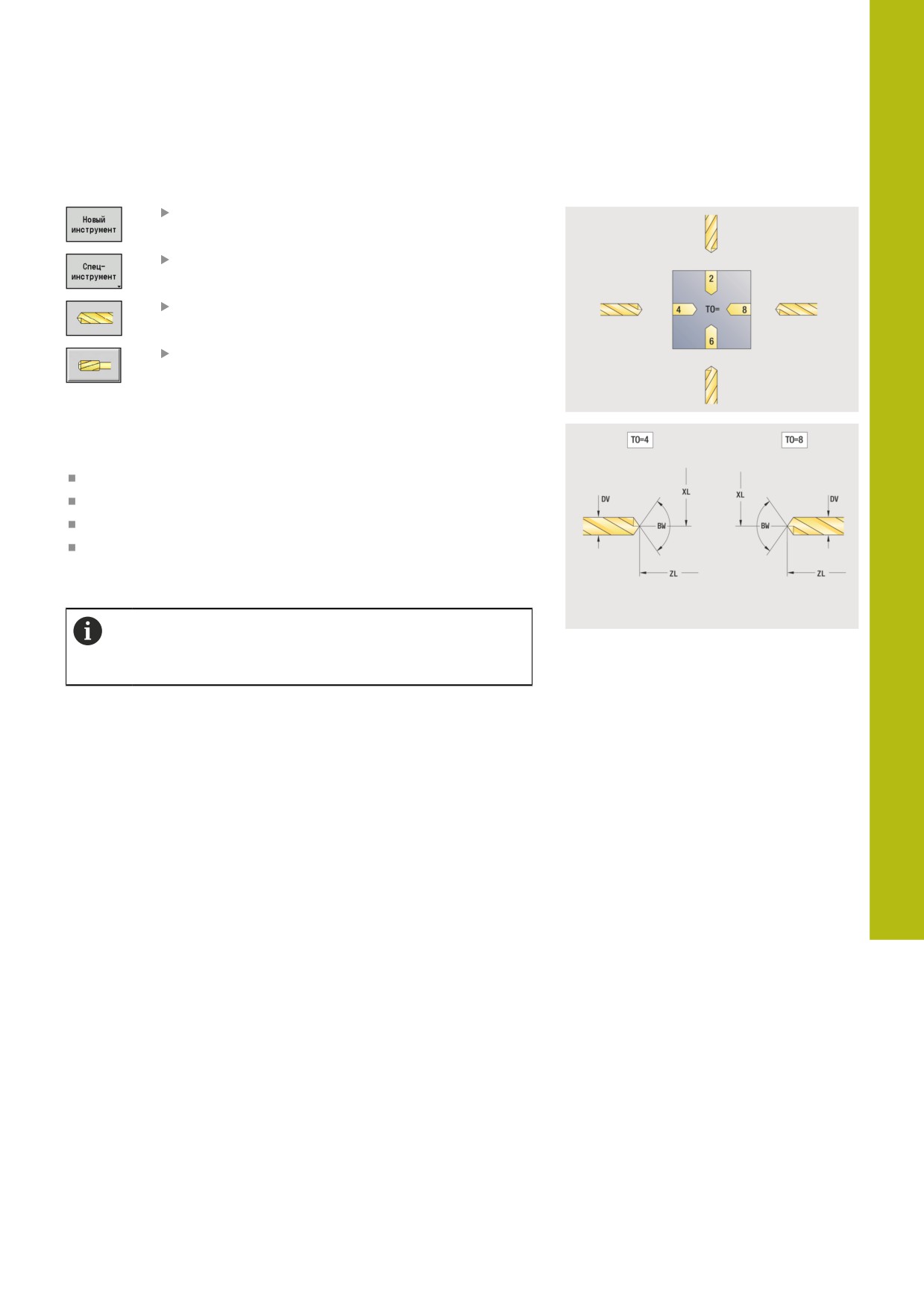

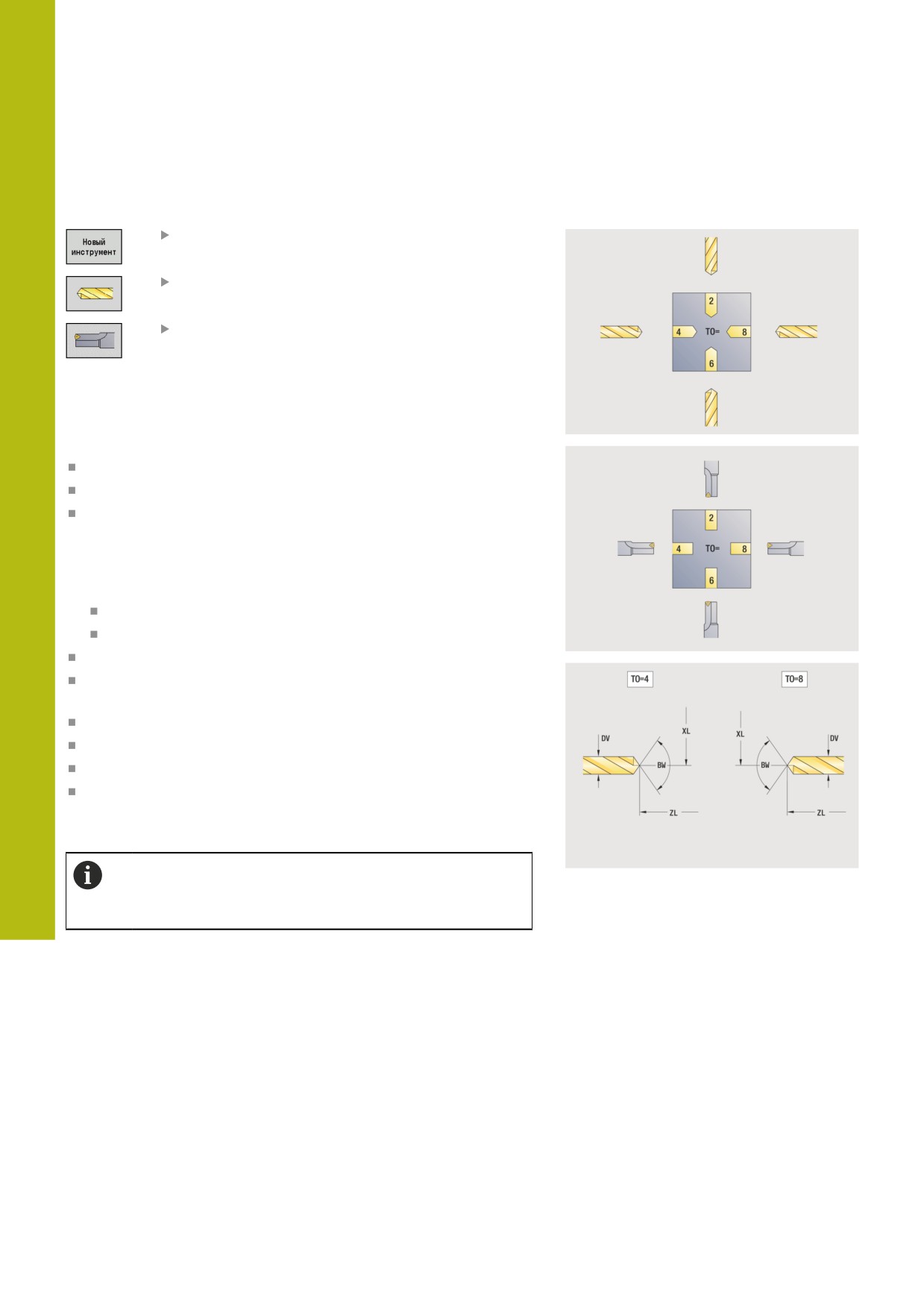

Спиральные сверла и сверла со сменными

пластинами

нажмите программную клавишу

Новый инструмент

Нажмите программную клавишу Сверло

Или для сверла с поворотными режущими

кромками переключитесь в диалог Сверло со

сменными пласт-ми

На вспомогательной графике поясняется назначение размеров

инструмента.

Специальные параметры спиральных сверел:

DV: Диаметр сверления

BW: Угол сверления - угол вершины сверла

AW: Инстр.привод. нет=0/да=1

Этот параметр задает для сверл или метчиков,

генерируются ли команды переключения для главного

шпинделя или для приводного инструмента при

программировании циклов.

0: неподвижный инструмент

1: приводной инструмент

NL: Рабочая длина

RW: Угол ориентации - отклонение от главного

направления обработки (диапазон ввода: от -90° до +90°)

AX: Длина выступа по X

FH: Высота зажим.патрона для привод.инс.

FD: Диаметр зажимного патрона

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

При сверлении с постоянной скоростью резания

скорость вращения шпинделя рассчитывается на

основании параметра Диаметр сверления DV.

624

База данных инструментов и технологий | Данные инструмента

9

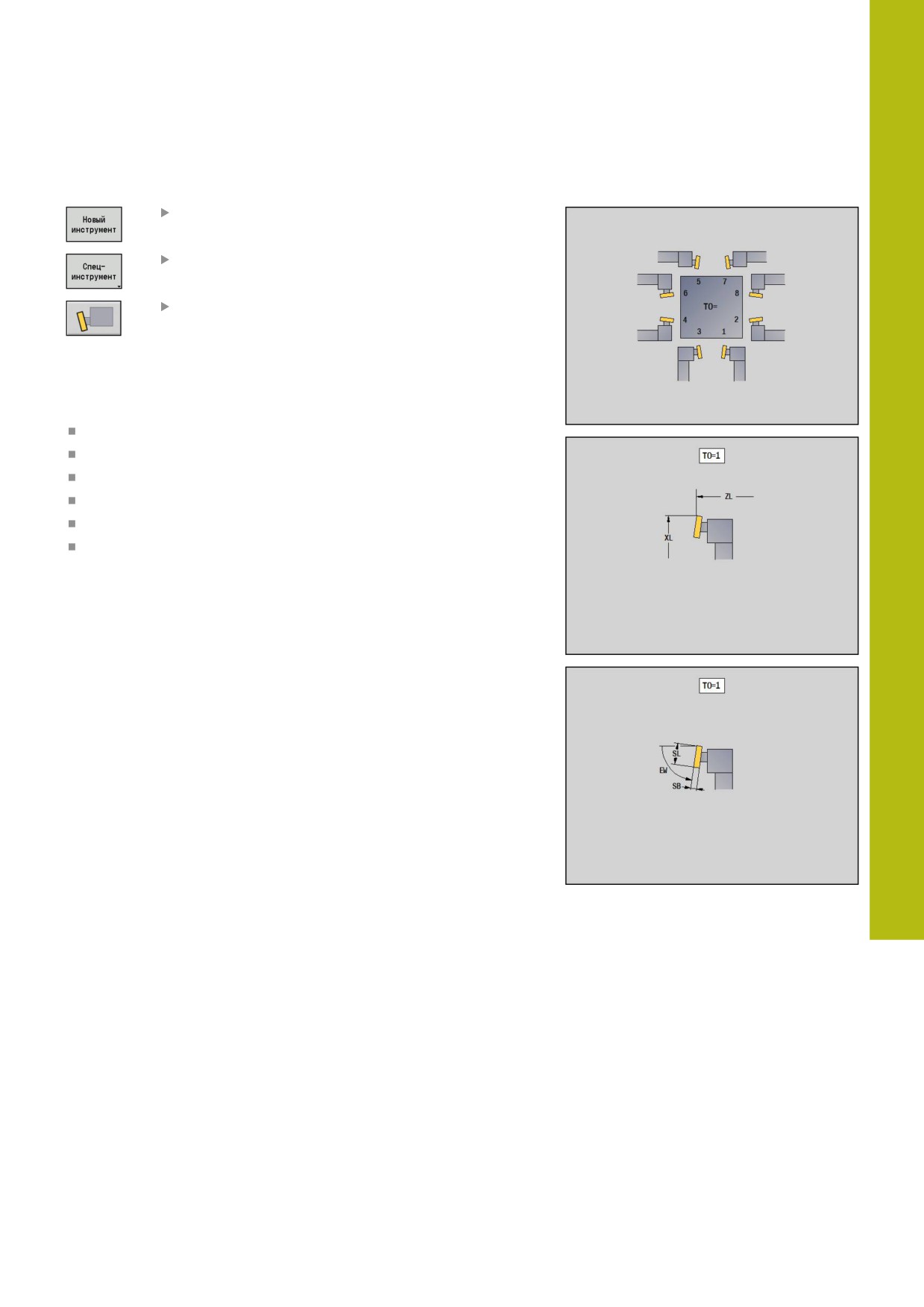

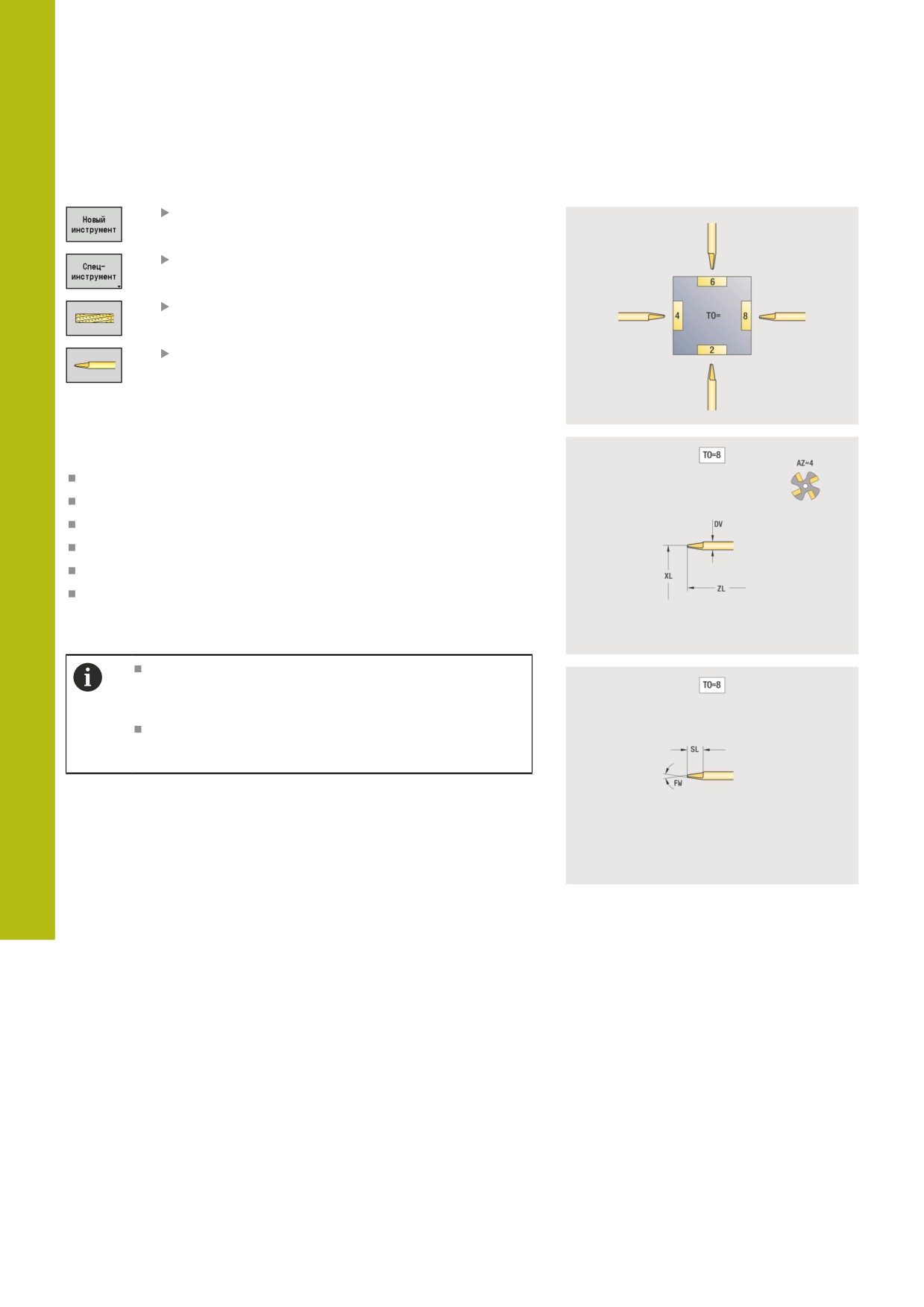

Центровочное NC-сверло

нажмите программную клавишу

Новый инструмент

нажмите программную клавишу

Специнструмент

нажмите программную клавишу Спец.

сверлильный инструмент

Нажмите программную клавишу NC-

центр.сверло

На вспомогательной графике поясняется назначение размеров

инструмента.

Специальные параметры центровочных сверел:

DV: Диаметр сверления

BW: Угол сверления - угол вершины сверла

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

При сверлении с постоянной скоростью резания

скорость вращения шпинделя рассчитывается на

основании параметра Диаметр сверления DV.

625

9

База данных инструментов и технологий | Данные инструмента

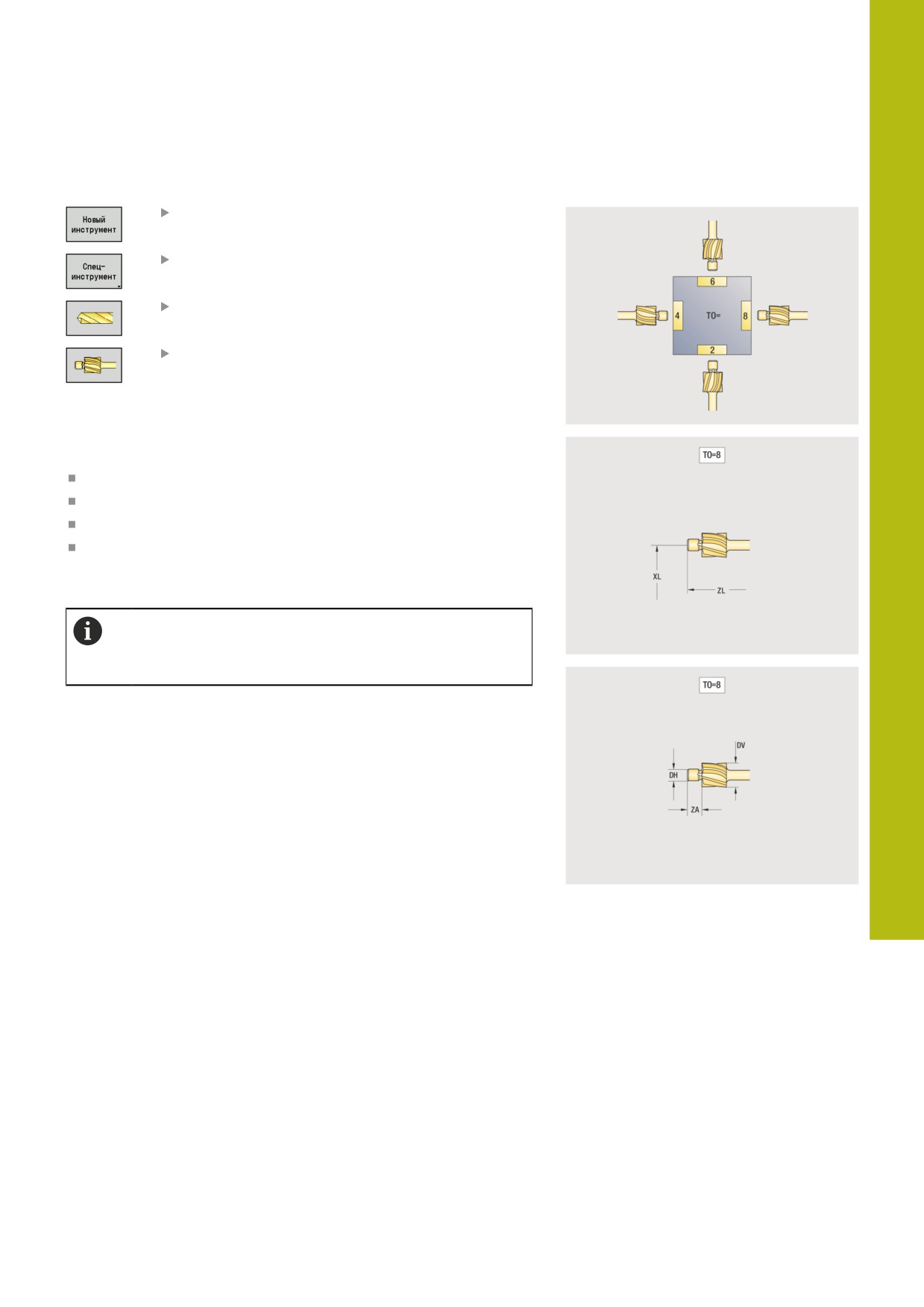

Центровое сверло

нажмите программную клавишу

Новый инструмент

нажмите программную клавишу

Специнструмент

нажмите программную клавишу Спец.

сверлильный инструмент

Нажмите программную клавишу Центр.

сверло

На вспомогательной графике поясняется назначение размеров

инструмента.

Специальные параметры для центровых сверел:

DV: Диаметр сверления

DH: Диаметр стойки

BW: Угол сверления - угол вершины сверла

SW: Угол при вершине

ZA: Длина стойки

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

При сверлении с постоянной скоростью резания

скорость вращения шпинделя рассчитывается на

основании параметра Диаметр сверления DV.

626

База данных инструментов и технологий | Данные инструмента

9

Цековка

нажмите программную клавишу

Новый инструмент

нажмите программную клавишу

Специнструмент

нажмите программную клавишу Спец.

сверлильный инструмент

Нажмите программную клавишу Плоский

зенкер

На вспомогательной графике поясняется назначение размеров

инструмента.

Специальные параметры цековок:

DV: Диаметр сверления

DH: Диаметр стойки

ZA: Длина стойки

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

При сверлении с постоянной скоростью резания

скорость вращения шпинделя рассчитывается на

основании параметра Диаметр сверления DV.

627

9

База данных инструментов и технологий | Данные инструмента

Коническая зенковка

нажмите программную клавишу

Новый инструмент

нажмите программную клавишу

Специнструмент

нажмите программную клавишу Спец.

сверлильный инструмент

Нажмите программную клавишу Конический

зенкер

На вспомогательной графике поясняется назначение размеров

инструмента.

Специальные параметры конических зенковок:

DV: Диаметр сверления

DH: Диаметр стойки

BW: Угол сверления

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

При сверлении с постоянной скоростью резания

скорость вращения шпинделя рассчитывается на

основании параметра Диаметр сверления DV.

628

База данных инструментов и технологий | Данные инструмента

9

Развертка

нажмите программную клавишу

Новый инструмент

нажмите программную клавишу

Специнструмент

нажмите программную клавишу Спец.

сверлильный инструмент

Нажмите программную клавишу Развертка

На вспомогательной графике поясняется назначение размеров

инструмента.

Специальные параметры для развёрток:

DV: Диаметр сверления

DH: Диаметр стойки

AL: Длина врезания

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

При сверлении с постоянной скоростью резания

скорость вращения шпинделя рассчитывается на

основании параметра Диаметр сверления DV.

629

9

База данных инструментов и технологий | Данные инструмента

Метчик

нажмите программную клавишу

Новый инструмент

Нажмите программную клавишу Метчик

На вспомогательной графике поясняется назначение размеров

инструмента.

Специальные параметры метчиков:

DV: Диаметр резьбы

HG: Шаг резьбы

AL: Длина врезания

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

Шаг резьбы HG используется тогда, когда не задан

соответствующий параметр в цикле нарезания

резьбы.

630

База данных инструментов и технологий | Данные инструмента

9

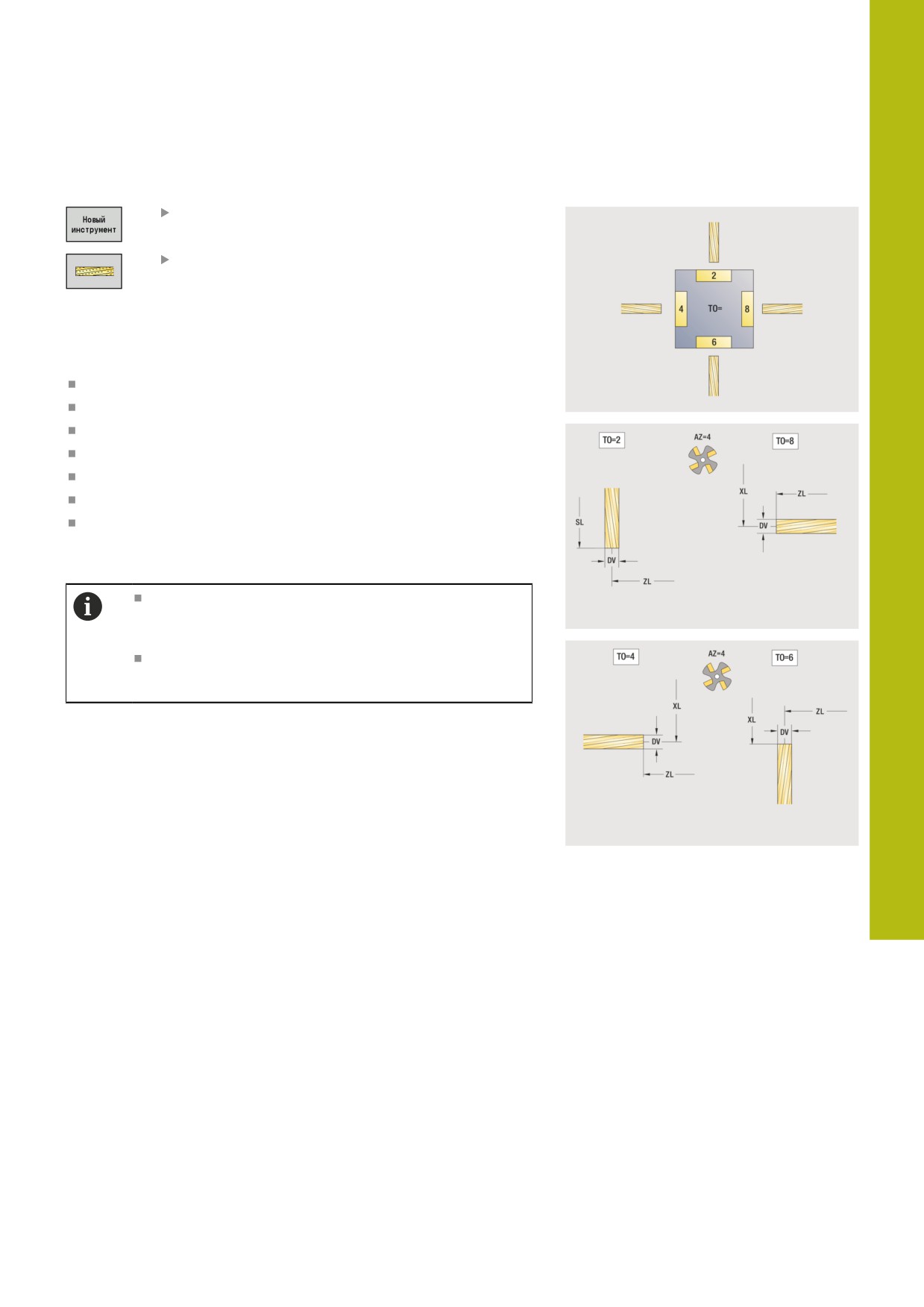

Стандартный фрезерный инструмент

нажмите программную клавишу

Новый инструмент

Нажмите программную клавишу Фрезерный

инс.

На вспомогательной графике поясняется назначение размеров

инструмента.

Специальные параметры фрезерного инструмента:

DV: Диаметр фрезы

AZ: Количество зубьев

DD: Спецкоррекция

SL: Длина режущей кромки

R2: Радиус инструмента 2

DR2: Припуск на радиус 2

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

При фрезеровании с постоянной скоростью

резания скорость вращения шпинделя

рассчитывается на основании Диаметр фрезы DV

Параметр Количество зубьев AZ используется

при G193 Подача на зуб

631

9

База данных инструментов и технологий | Данные инструмента

Инструмент для резьбофрезерования

нажмите программную клавишу

Новый инструмент

Нажмите программную клавишу

Специнструмент

Нажмите программную клавишу Фрезерный

инс.

Нажмите программную клавишу Метчик

На вспомогательной графике поясняется назначение размеров

инструмента.

Специальные параметры инструмента для

резьбофрезерования:

DV: Диаметр фрезы

AZ: Количество зубьев

FB: Ширина/высота фрезы

HG: Шаг резьбы

DD: Спецкоррекция

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

При фрезеровании с постоянной скоростью

резания скорость вращения шпинделя

рассчитывается на основании Диаметр фрезы DV

Параметр Количество зубьев AZ используется

при G193 Подача на зуб

632

База данных инструментов и технологий | Данные инструмента

9

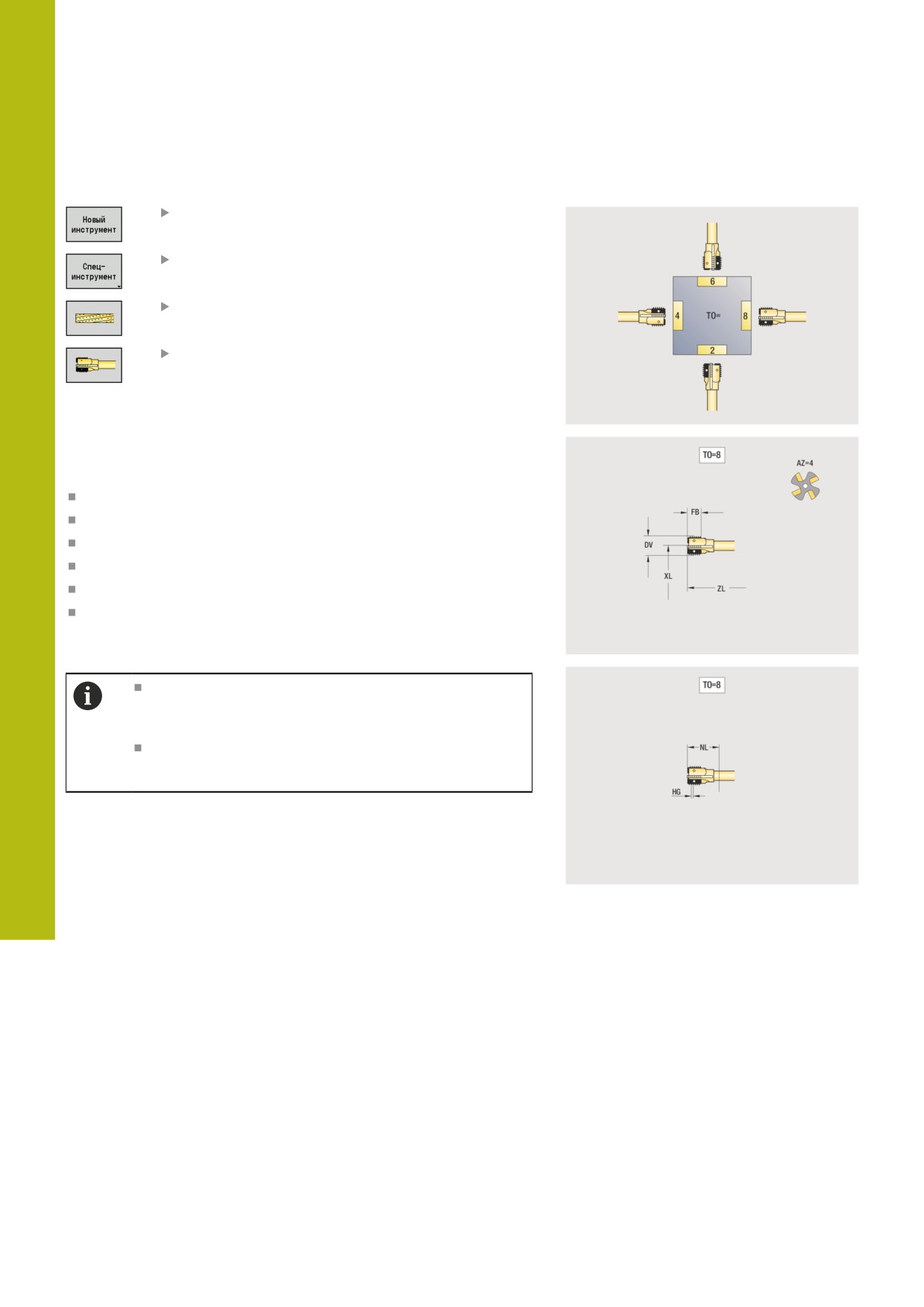

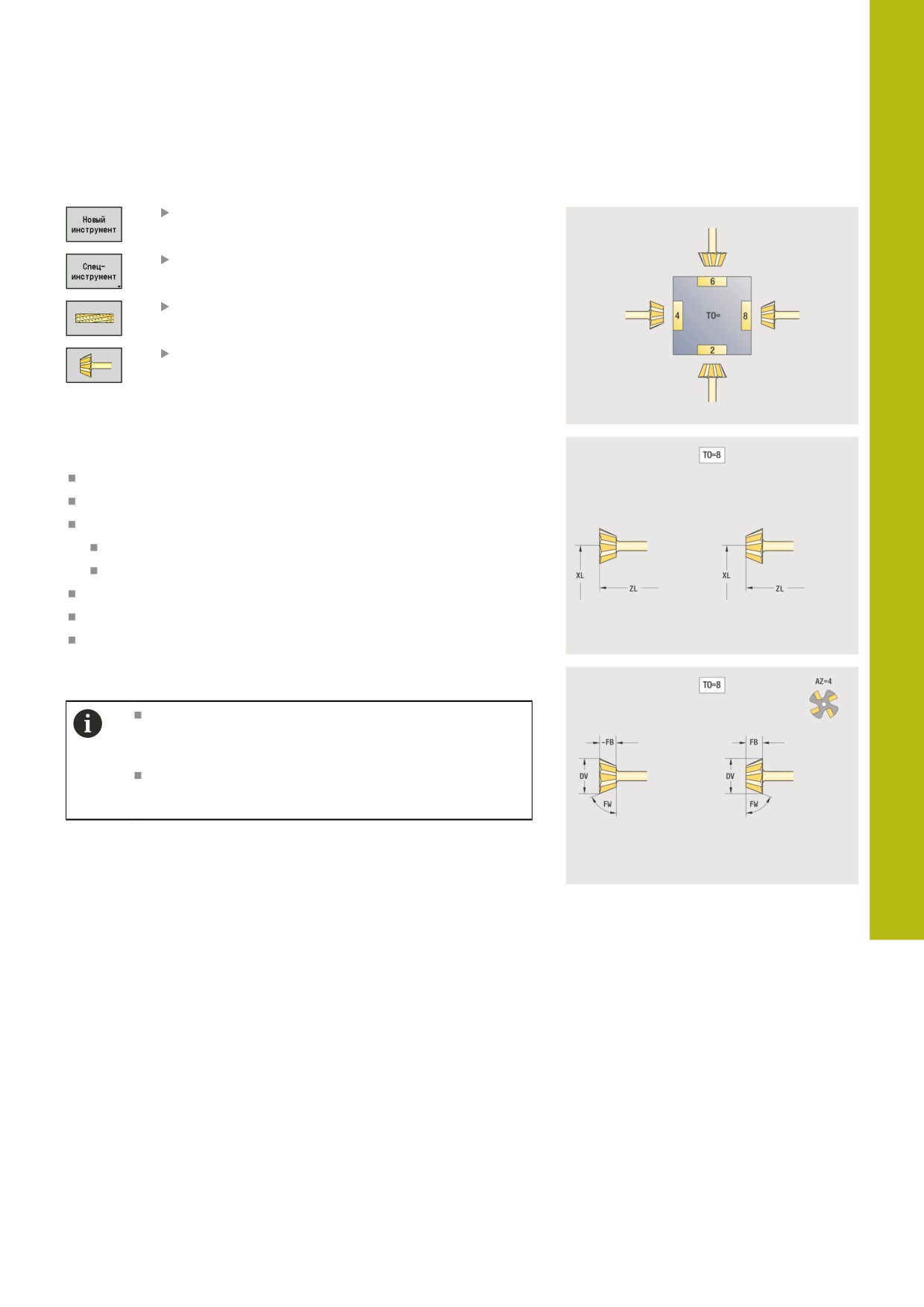

Угловая фреза

нажмите программную клавишу

Новый инструмент

нажмите программную клавишу

Специнструмент

нажмите программную клавишу Спец.

фрезерный инструмент

Нажмите программную клавишу Угловая

фреза

На вспомогательной графике поясняется назначение размеров

инструмента.

Специальные параметры угловых фрез:

DV: Диаметр фрезы

AZ: Количество зубьев

FB: Ширина/высота фрезы

FB < 0: больший диаметр фрезы впереди

FB > 0: больший диаметр фрезы позади

FW: Угол фрезы

DD: Спецкоррекция

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

При фрезеровании с постоянной скоростью

резания скорость вращения шпинделя

рассчитывается на основании Диаметр фрезы DV

Параметр Количество зубьев AZ используется

при G193 Подача на зуб

633

9

База данных инструментов и технологий | Данные инструмента

Граверы

нажмите программную клавишу

Новый инструмент

нажмите программную клавишу

Специнструмент

нажмите программную клавишу Спец.

фрезерный инструмент

Нажмите программную клавишу Фрезерная

головка

На вспомогательной графике поясняется назначение размеров

инструмента.

Специальные параметры граверов:

DV: Диаметр фрезы

AZ: Количество зубьев

SL: Длина режущей кромки

FW: Угол фрезы

DD: Спецкоррекция

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

При фрезеровании с постоянной скоростью

резания скорость вращения шпинделя

рассчитывается на основании Диаметр фрезы DV

Параметр Количество зубьев AZ используется

при G193 Подача на зуб

634

База данных инструментов и технологий | Данные инструмента

9

Накатной инструмент

нажмите программную клавишу

Новый инструмент

нажмите программную клавишу

Специнструмент

Нажмите программную клавишу Накатной

инст.

На вспомогательной графике поясняется назначение размеров

инструмента.

Специальные параметры накатных инструментов:

SL: Длина режущей кромки

EW: Угол в плане

SB: Ширина кромки

DN: Ширина инструмента

SD: Диаметр патрона

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

635

9

База данных инструментов и технологий | Данные инструмента

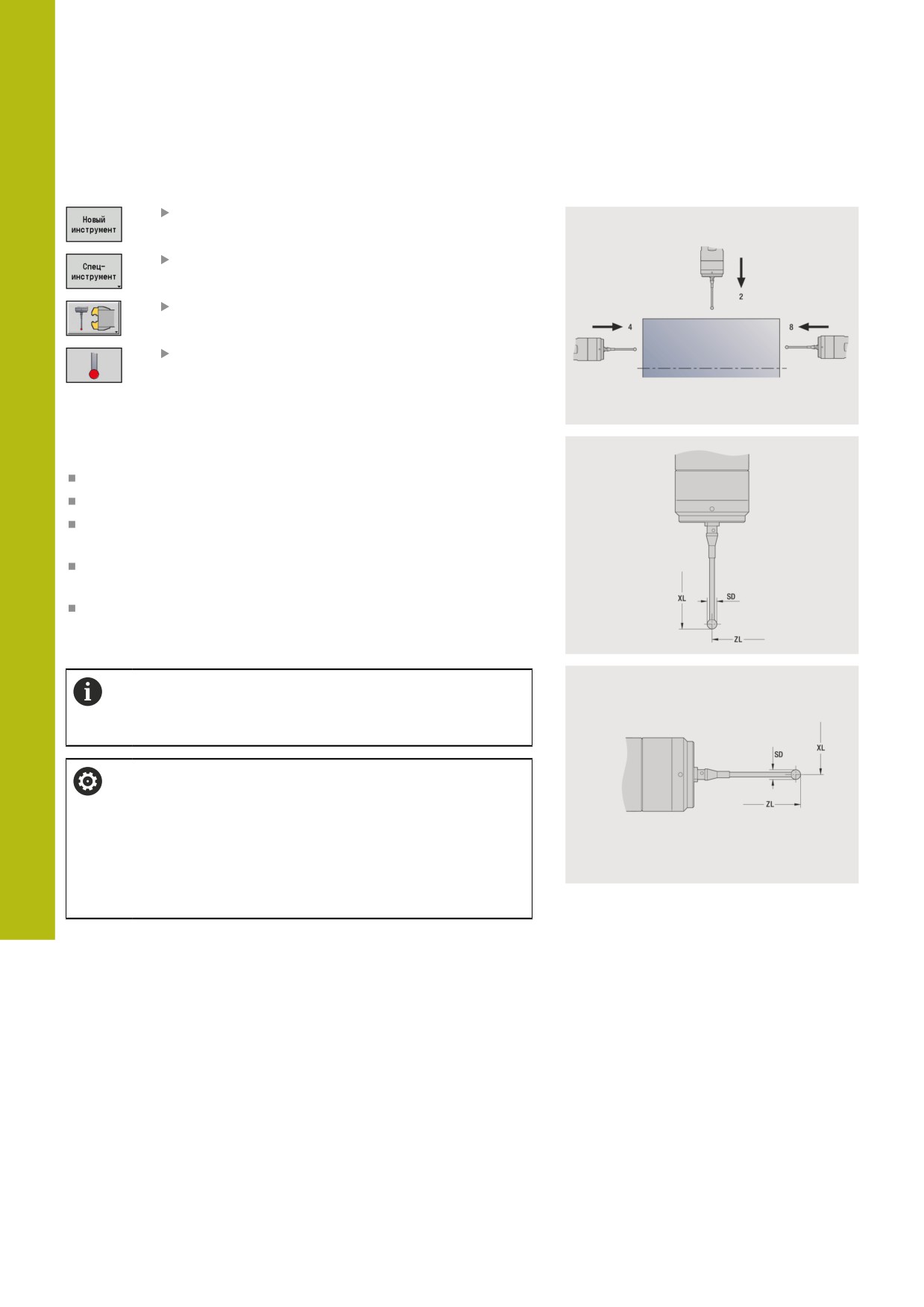

Измерительные щупы

нажмите программную клавишу

Новый инструмент

нажмите программную клавишу

Специнструмент

нажмите программную клавишу загрузочные

системы и измерительные щупы

Нажмите программную клавишу

Измерительный щуп

На вспомогательной графике поясняется назначение размеров

инструмента.

Специальные параметры измерительных щупов:

TP: Номер щупа

SD: Диаметр шарика

CA1: Смещ.центра, главная ось - определение с помощью

циклов калибровки G747 и G748

CA2: Смещ.центра, вспомог.ось - определение с помощью

циклов калибровки G747 и G748

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

Значения коррекции CA1 и CA2 также можно

редактировать в ручном режиме в форме

(формуляре) инструмента.

Следуйте указаниям инструкции по обслуживанию

станка!

Производитель станка должен подготовить систему

ЧПУ для использования 3D контактных щупов.

Только при использовании контактных щупов

HEIDENHAIN, гарантируется объем функций циклов

измерительных щупов.

636

База данных инструментов и технологий | Данные инструмента

9

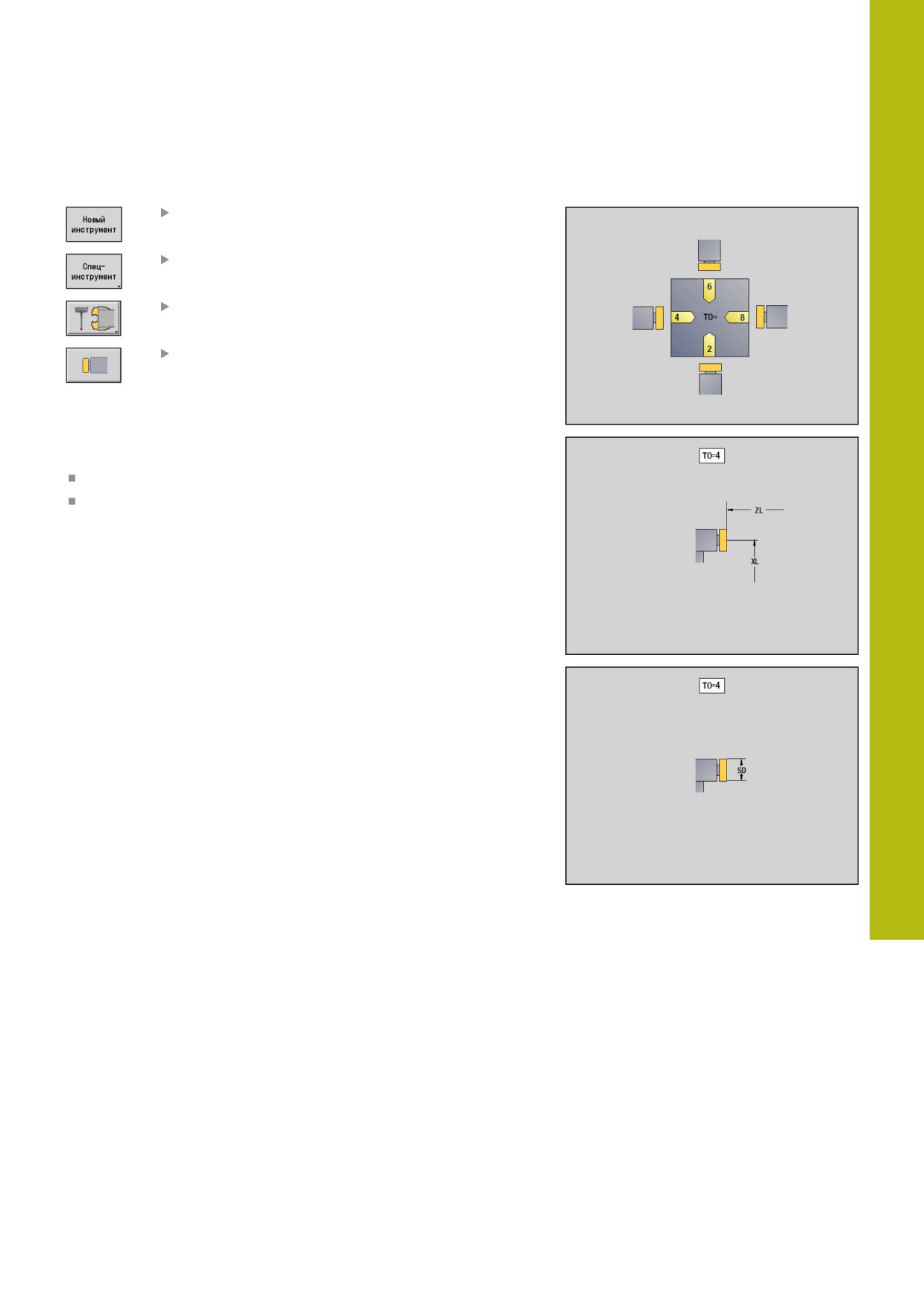

Упорный инструмент

нажмите программную клавишу

Новый инструмент

нажмите программную клавишу

Специнструмент

нажмите программную клавишу загрузочные

системы и измерительные щупы

Нажмите программную клавишу Упорный

инструмент

На вспомогательной графике поясняется назначение размеров

инструмента.

Специальные параметры упорного инструмента:

DD: Спецкоррекция

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

637

9

База данных инструментов и технологий | Данные инструмента

Захват

нажмите программную клавишу

Новый инструмент

нажмите программную клавишу

Специнструмент

нажмите программную клавишу загрузочные

системы и измерительные щупы

Нажмите программную клавишу Захват

На вспомогательной графике поясняется назначение размеров

инструмента.

Специальные параметры захватов:

DD: Спецкоррекция

Другие параметры инструмента:

Дополнительная информация: "Общие параметры

инструмента", Стр. 618

638

База данных инструментов и технологий | База данных технологии

9

9.4

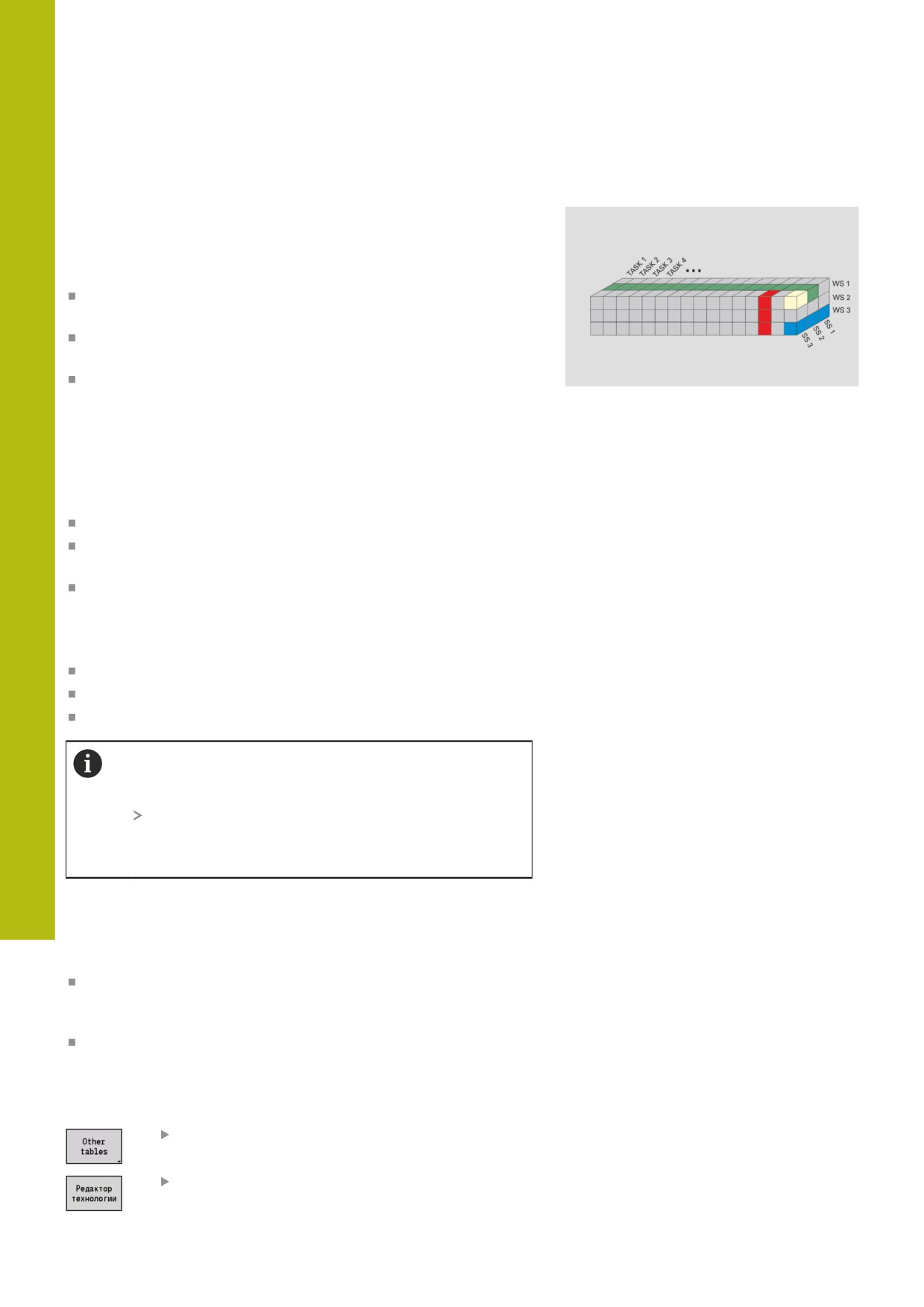

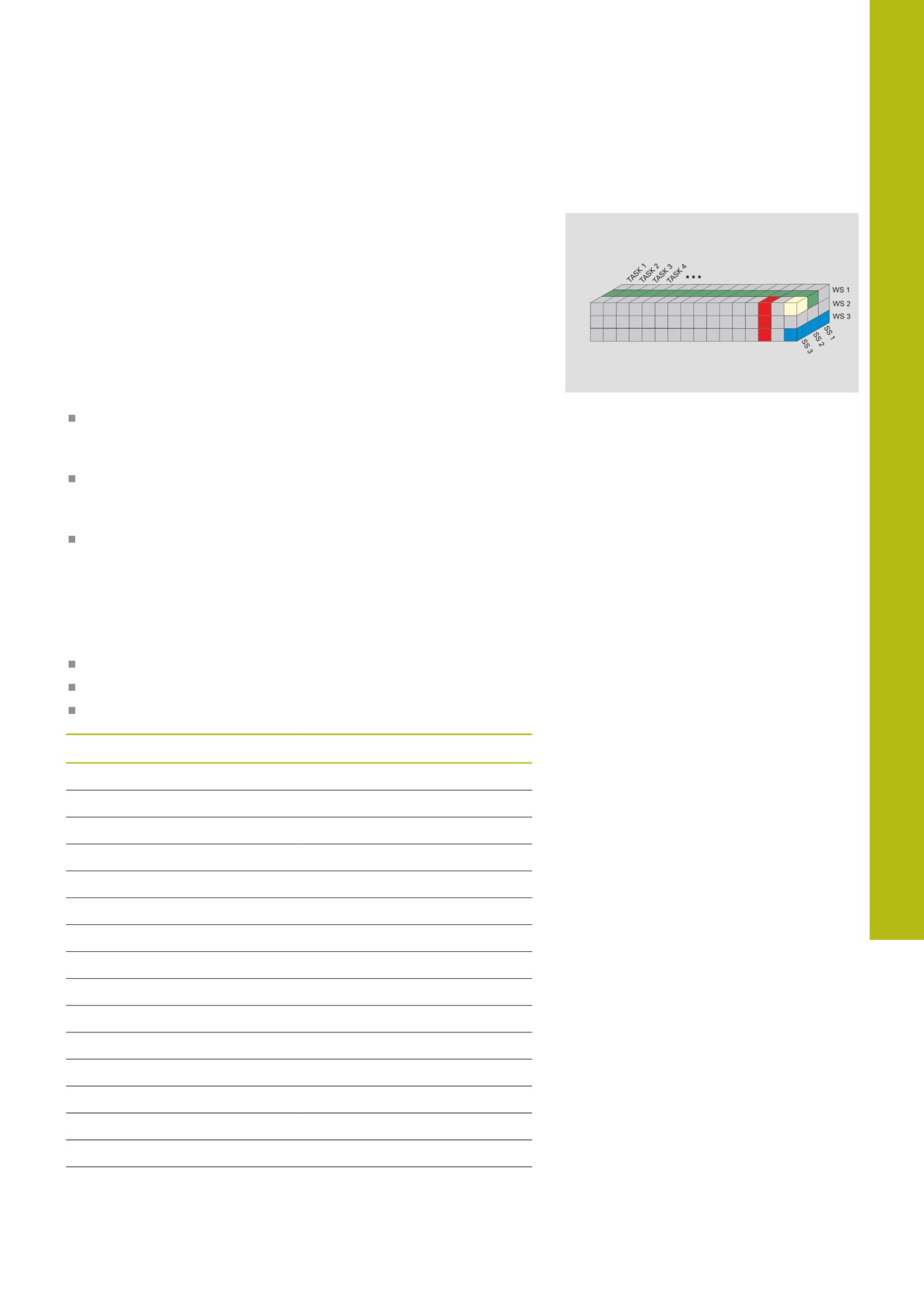

База данных технологии

База данных технологии управляет данными резания в

зависимости от вида обработки, материала заготовки

и материала резца. На расположенном рядом рисунке

демонстрируется структура базы данных. Каждый отдельный

кубик представляет блок данных резания.

В стандартной поставке технологическая база рассчитана на

9 комбинаций материала заготовки/инструмента. В качестве

опции база данных может быть расширена на 62 комбинации

материала заготовки/инструмента.

Система ЧПУ определяет критерии следующим образом:

Тип обработки: в цикловом программировании (подрежим

Обучение) каждому циклу, а в режиме smart.Turn каждому

юниту соответствует определенный тип обработки.

Материал заготовки: в цикловом программировании

материал заготовки определяется в меню TSF, а в режиме

работы smart.Turn в заголовке программы.

Материал инструмента: каждое описание инструмента

содержит информацию о материале режущих кромок.

Система ЧПУ выбирает блок данных резания на основании

этих трех критериев (на рисунке выделено желтым цветом) и

формирует из них предложение по технологии.

Пояснение к применяемым на картинке сокращениям:

Task: тип обработки

WS: материал заготовки

SS: материал инструмента

Типы обработки

Предварительное сверление

не применяется

Черн.обр.

2

Чист.обр.

3

Резьбонарезание

4

Проточка контура

5

Отрезка

6

Центрирование

9

Сверление

8

Зенкерование

9

Развертывание

не применяется

Нарез. внут.резьбы

11

Фрезерование

12

Чист. фрезер.

13

Удал.грата

14

Гравировка

15

Прорез. точение

16

639

9

База данных инструментов и технологий | База данных технологии

Подрежим работы «Редактор технологии»

Подрежим Редактор технологии может быть вызван из

режимов работы Редактор инструм. и smart.Turn.

Поддерживается доступ к базе данных в следующих

комбинациях:

комбинации вид обработки - материал заготовки (синий

цвет)

комбинации вид обработки - материал инструмента

(красный цвет)

комбинации материал заготовки - материал инструмента

(зеленый цвет)

Редактирование обозначений материалов заготовки

и инструмента: подрежим Редактор технологии ведет

два списка - с материалами заготовки и материалами

инструментов.

Вы можете:

добавить новые материалы заготовки или инструмента

не изменять обозначения для материалов заготовки или

резца

удалить имеющиеся обозначения материалов заготовки

и резца. При этом удаляются также и соответствующие им

данные резания

Пояснение к применяемым на картинке сокращениям:

Task: Вид обработки

WS: Произв.матер.

SS: Материал режущих кромок

При удалении обозначения материала заготовки или

инструмента удаляются также все принадлежащие

им данные резания.

Из-за этого для затронутых удалением программ

или инструментов система ЧПУ не сможет

определить данных резания.

Редактирование данных резания: данные резания одной

комбинации материала заготовки и материала инструмента

обозначаются как Блок данных.

Вы можете:

присвоить данные резания комбинации материалов

заготовки и инструмента и, таким образом, создать новый

блок данных

удалить данные резания комбинации материалов заготовки

и инструмента (блока данных)

Вы можете вызвать подрежим работы Редактор технологии в

режиме Редактор инструм.:

Нажмите программную клавишу

Другие таблицы

Нажмите программную клавишу

Редактор технол.

640

База данных инструментов и технологий | База данных технологии

9

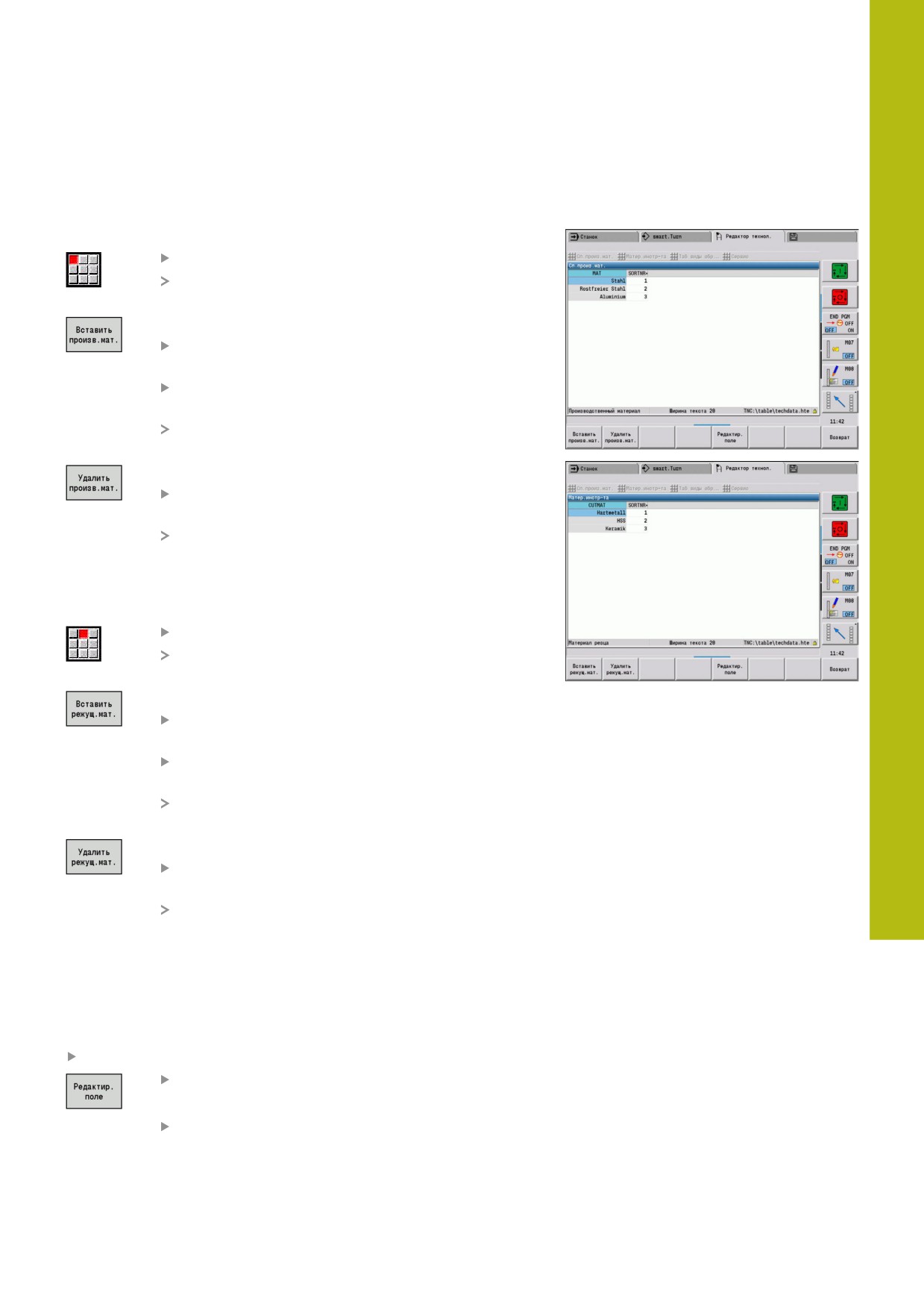

Редактирование списка материалов заготовки и

инструмента

Редактирование списка материалов заготовки:

Выберите пункт меню Сп.произ.мат.

Редактор откроет список с обозначениями

материалов заготовки

Добавление материала заготовки:

Нажмите программную клавишу

Вставить произв.мат.

Введите обозначение материала заготовки (не

более 16 знаков)

При этом присваивается порядковый номер

сортировки

Удаление материала заготовки:

Нажмите программную клавишу

Удалить произв.мат.

После запроса на подтверждение действия

система ЧПУ удалит материал заготовки и все

сопутствующие данные резания

Редактирование списка материалов инструмента:

Выберите пункт меню Матер.инстр-та

Редактор откроет список с обозначениями

режущих материалов

Добавление материала инструмента:

Нажмите программную клавишу

Вставить режущ.мат.

Введите обозначение материала инструмента

(не более 16 знаков)

При этом присваивается порядковый номер

сортировки

Удаление материала инструмента:

Нажмите программную клавишу

Удалить режущ.мат.

После запроса на подтверждение действия

система ЧПУ удалит материал инструмента и

все сопутствующие данные резания

Номер сортировки определяет только последовательность

записей в списке.

Изменение номера сортировки:

Выберите номер сортировки

Нажмите программную клавишу

Редактир. поле

Введите новый номер

641

содержание      ..     14      15      16      17     ..
