CVH 063 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
7
10
16
28
40
Макс. крутящий момент a) b)
T2α
Н·м
265
270
280
301
282
(при n1 = 500 об/мин)
Крутящий момент аварийного
выключения
a) b)
T
Н·м
484
491
494
518
447
2Not
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе
d)
n1N
мин-1
4000
(при температуре окружающей среды 20 °С)
Макс. скорость на входе
n1Max
мин-1
4500
Средний момент холостого хода b)
T012
Н·м
3,1
3
2,4
2,3
2,2
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
Макс. угловой люфт
jt
угл. мин
≤ 15
Н·м/
Жесткость на кручение b)
C
23
23
23
23
23
t21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
2000 / 8250
(Стандартный / HIGH FORCES)
Макс. поперечная сила c)
F2QMax
Н
2000 / 6000
(Стандартный / HIGH FORCES)
Макс. опрокидывающий момент
M2KMax
Н·м
281 / 843
(Стандартный / HIGH FORCES)
КПД при полной нагрузке
η
%
90
87
82
73
67
(при n1 = 500 об/мин)
Срок службы
Lh
ч
> 15000
Масса
m
кг
13
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 64
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
См. чертеж
Класс защиты
IP 65
Обжимная муфта
SD 036x072 S2V
(Стандартное исполнение)
Макс. крутящий момент
Tmax
Н·м
640
(без осевых сил)
Момент инерции масс
(применительно ко входу редуктора)
H
28
3,75
3,61
3,52
3,48
3,36
J1
kgcm²
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) При макс. 10 % F2QMax
b) Действительно для стандартного диаметра зажимной
втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
96
alpha
1-ступен-
чатый

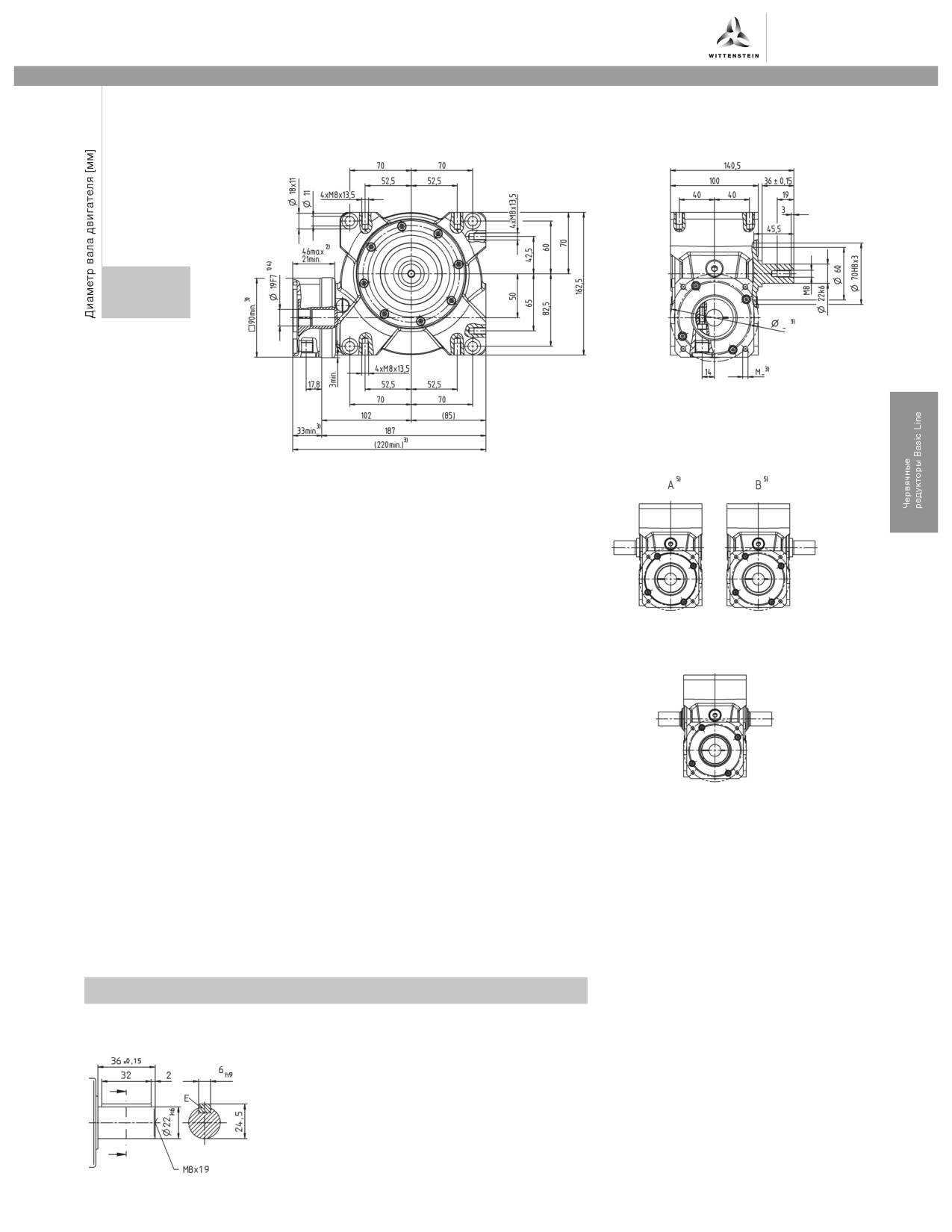

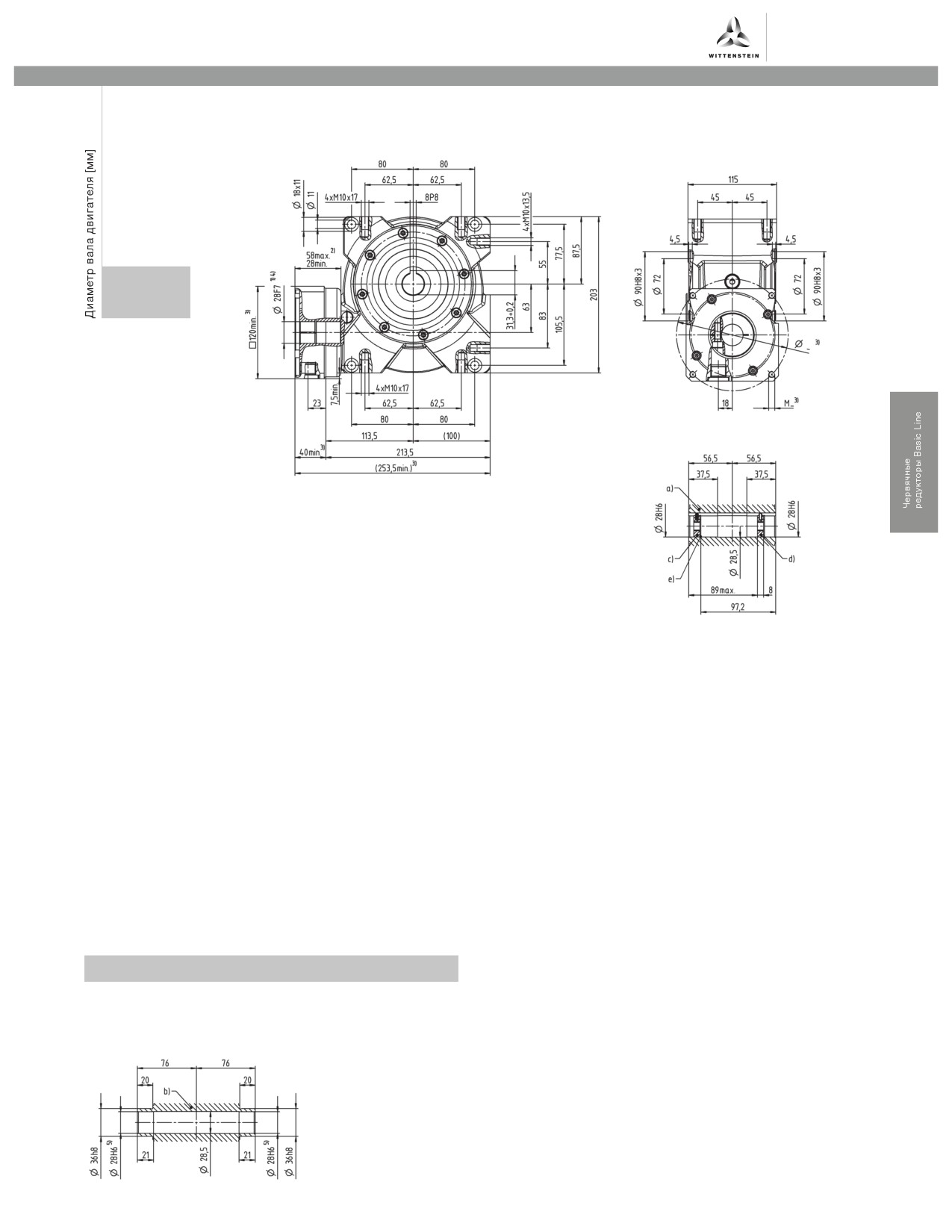

до 28 4) (H) 6)
Диам. зажим.
втулки
а) Полый вал, со шпоночным пазом с двух сторон
Другие варианты выходных валов
b) Гладкий полый вал с двух сторон
c) Концевая шайба в качестве крепежной для винта М10 (по запросу)
Гладкий полый вал с двух сторон
d) Концевая шайба в качестве отжимной для винта М12 (по запросу)
e) Стопорное кольцо - DIN 472 (по запросу)
Диаметры доступных зажимных втулок см. в техниче-
ском информации (Момент инерции масс). Размеры
по запросу.
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Допуск h6 для нагрузочного вала.
6) Стандартный диаметр зажимной втулки
97
CVS 040 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
7
10
16
28
40
Макс. крутящий момент a) b) e)
T2α
Н·м
68
76
78
82
76
(при n1 = 500 об/мин)
Крутящий момент аварийного
выключения
a) b) e)
T
Н·м
126
125
129
134
122
2Not
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе
d)
n1N
мин-1
4000
(при температуре окружающей среды 20 °С)
Макс. скорость на входе
n1Max
мин-1
6000
Средний момент холостого хода b)
T012
Н·м
0,7
0,6
0,5
0,4
0,4
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
Макс. угловой люфт
jt
угл. мин
≤ 15
Н·м/
Жесткость на кручение b)
C
3,5
3,5
3,5
3,5
3,5
t21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
1200 / 3000
(Стандартный / HIGH FORCES)
Макс. поперечная сила c)
F2QMax
Н
1000 / 2400
(Стандартный / HIGH FORCES)
Макс. опрокидывающий момент
M2KMax
Н·м
97 / 205
(Стандартный / HIGH FORCES)
КПД при полной нагрузке
η
%
89
87
81
72
66
(при n1 = 500 об/мин)
Срок службы
Lh
ч
> 15000
Масса
m
кг
4,5
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 54
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
См. чертеж
Класс защиты
IP 65
Муфта из эластомера
(рекомендованный тип продукта - проверьте подбор
ELC - 00060B - 016,000 - X
в cymex®)
Диаметр отверстия муфты
мм
X = 016,000 - 032,000
со стороны применения
Момент инерции масс
C
14
J1
kgcm²
0,38
0,38
0,34
0,32
0,31
(применительно ко входу редуктора)
Диаметр зажимной втулки [мм]
E
19
J1
kgcm²
0,40
0,37
0,35
0,34
0,33
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) При макс. 10 % F2QMax
b) Действительно для стандартного диаметра зажимной
втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
98

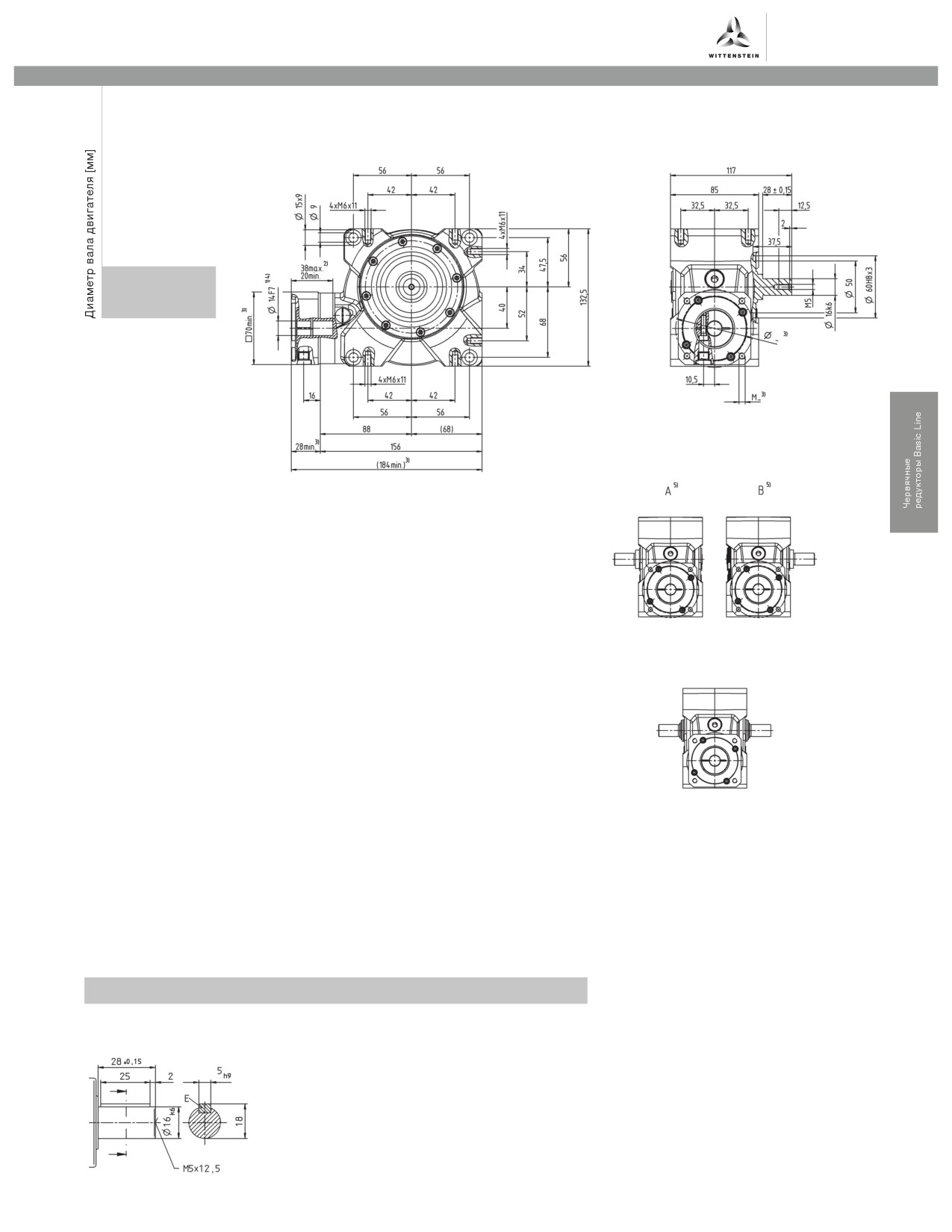

alpha
1-ступен-
чатый
до 14 / 19 4) (C 6) / E)
Диам. зажим.
втулки
С двухсторонним выходным валом в качестве опции.
Чертежи по запросу. Шлицевой выходной вал не доступен
для данной модели.
Другие варианты выходных валов
Вал со шпонкой
Диаметры доступных зажимных втулок см. в техниче-
ском информации (Момент инерции масс). Размеры
по запросу.
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Вид со стороны выхода.
6) Стандартный диаметр зажимной втулки
99
CVS 050 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
7
10
16
28
40
Макс. крутящий момент a) b) e)
T2α
Н·м
125
127
131
140
116
(при n1 = 500 об/мин)
Крутящий момент аварийного
выключения
a) b) e)
T
Н·м
242
242
250
262
236
2Not
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе
d)
n1N
мин-1
4000
(при температуре окружающей среды 20 °С)
Макс. скорость на входе
n1Max
мин-1
6000
Средний момент холостого хода b)
T012
Н·м
2,2
1,6
1,5
1,2
1,1
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
Макс. угловой люфт
jt
угл. мин
≤ 15
Н·м/
Жесткость на кручение b)
C
5,5
5,5
5,5
5,5
5,5
t21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
1500 / 5000
(Стандартный / HIGH FORCES)
Макс. поперечная сила c)
F2QMax
Н
1200 / 3800
(Стандартный / HIGH FORCES)
Макс. опрокидывающий момент
M2KMax
Н·м
130 / 409
(Стандартный / HIGH FORCES)
КПД при полной нагрузке
η
%
89
85
80
70
63
(при n1 = 500 об/мин)
Срок службы
Lh
ч
> 15000
Масса
m
кг
8
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 62
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
См. чертеж
Класс защиты
IP 65
Муфта из эластомера
(рекомендованный тип продукта - проверьте подбор
ELC - 00150B - 022,000 - X
в cymex®)
Диаметр отверстия муфты
мм
X = 022,000 - 036,000
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
E
19
J1
kgcm²
1,22
1,17
1,06
1,05
1,01
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) При макс. 10 % F2QMax
b) Действительно для стандартного диаметра зажимной
втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
100
alpha
1-ступен-
чатый
до 19 4) (E) 6)
Диам. зажим.
втулки
С двухсторонним выходным валом в качестве опции.
Чертежи по запросу. Шлицевой выходной вал не доступен
для данной модели.
Другие варианты выходных валов
Вал со шпонкой
Диаметры доступных зажимных втулок см. в техниче-
ском информации (Момент инерции масс). Размеры
по запросу.
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Вид со стороны выхода.
6) Стандартный диаметр зажимной втулки
101
CVS 063 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
7
10
16
28
40
Макс. крутящий момент a) b) e)
T2α
Н·м
265
270
280
301
282
(при n1 = 500 об/мин)
Крутящий момент аварийного
выключения
a) b) e)
T
Н·м
484
491
494
518
447
2Not
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе
d)
n1N
мин-1
4000
(при температуре окружающей среды 20 °С)
Макс. скорость на входе
n1Max
мин-1
4500
Средний момент холостого хода b)
T012
Н·м
3,1
3
2,4
2,3
2,2
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
Макс. угловой люфт
jt
угл. мин
≤ 15
Н·м/
Жесткость на кручение b)
C
23
23
23
23
23
t21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
2000 / 8250
(Стандартный / HIGH FORCES)
Макс. поперечная сила c)
F2QMax
Н
2000 / 6000
(Стандартный / HIGH FORCES)
Макс. опрокидывающий момент
M2KMax
Н·м
281 / 843
(Стандартный / HIGH FORCES)
КПД при полной нагрузке
η
%
90
87
82
73
67
(при n1 = 500 об/мин)
Срок службы
Lh
ч
> 15000
Масса
m
кг
13
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 64
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
См. чертеж
Класс защиты
IP 65
Муфта из эластомера
(рекомендованный тип продукта - проверьте подбор
ELC - 00150B - 032,000 - X
в cymex®)
Диаметр отверстия муфты
мм
X = 032,000 - 036,000
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
H
28
J1
kgcm²
3,75
3,61
3,52
3,48
3,36
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) При макс. 10 % F2QMax
b) Действительно для стандартного диаметра зажимной
втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды
необходимо уменьшить скорость
e) Действительно для: гладкий вал
102
alpha
1-ступен-
чатый
до 28 4) (H) 6)
Диам. зажим.
втулки
С двухсторонним выходным валом в качестве опции.
Чертежи по запросу. Шлицевой выходной вал не доступен
для данной модели.
Другие варианты выходных валов
Вал со шпонкой
Вал со шпонкой с двух сторон
Диаметры доступных зажимных втулок см. в техниче-
ском информации (Момент инерции масс). Размеры
по запросу.
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Вид со стороны выхода.
6) Стандартный диаметр зажимной втулки
103
LP+ / LPB+ Value Line
Экономичные мультиталанты
“Алфа” - это немецкое качество и точность
2
LP+ / LPB+ Value Line
Большому кораблю - большое плаванье
Как парусному судну необходим слаженный экипаж, так каждое производство нуждается в гкоманде“ из
высокоэффективных компонентов.
Высокоэффективные передачи в исполнении LP+ / LPB+ Value Line станут Вашей гкомандой“. Они обесп-
ечат бесперебойную работу вашего производства, помогая вам уверенно держаться на плаву и идти нам-
еченным курсом в любых условиях.
Высокая производительность при минимальных издержках - этим отличаются LP+ / LPB+ Value Line. Эти
планетарные передачи с малым люфтом идеально пригодны для использования в области обработки мат-
ериалов, упаковочной техники и общего машиностроения.
Два конструктивных исполнения
В этой линии редукторов Вы можете выбрать между двумя конструктивными исполнениями. Базисный
вариант LP+ подходит для огромного числа применений, а модифицированное исполнение LPB+ сделано
специально для ременных передач, выводя их на совершенно новый уровень. Естественно LPB+ Value
Line сохранил все преимущества LP+ Value Line.
4
LP+ / LPB+ Value Line
Экономичные и многоцелевые
Максимальная
экономичность
Низкая стоимость, высокие эксплуатационные качества
уникальная система смазки, установка и обслуживание по
принципу «поставил и забыл» все это преимущества редукт-
оров серий LP+/LPB+ Value Line.
Наивысшая надёжность
Наши редукторы LP+/LPB+ Value Line находятся в
«отличной форме»- готовы к постоянной работе в
течение всего срока службы и в циклическом и
постоянном режиме.
Любое монтажное
положение
Устанавливаете ли Вы LP+/LPB+ Value Line вертикально,
горизонтально, с отбором мощности вверху или внизу,
его эксплуатационные качества не изменяются.
Еще больше мощности
Хотя в предшествующих сериях редукторов уже достигнуты блестя-
щие результаты, нам удалось повысить моменты LP+/LPB+ Value
Line, до 12%. в максимальных значениях
Первенство и инновация
- made by alpha getriebe
С 1984 года мы производим и продаём планетарные
alpha getriebe является предприятием промышленной
передачи с минимальным крутильным зазором, угловые
группы Wittenstein АО, которая хорошо зарекомендо-
сервопередачи, комплектные приводные блоки и плане-
вала себя множественными инновационными разработ-
тарные лифты со встроенным серводвигателем.
ками и новшествами для таких отраслей, как авиа-
Мы предлагаем Вам обширный пакет решений для прои-
ция/космонавтика и моделирование, медицинская техни-
зводства начиная от отдельных компонентов и до компл-
ка, техника лифтов или формула 1.
ектных систем, дополненных компетентными инженерн-
ыми услугами. Для этого несколько сотен наших
WITTENSTEIN - Быть вместе с будущим!
сотрудников работают по всему миру. Alpha Getriebe нах-
одится в Германии, головной офис в городе Игерсхайм на
«Романтичной улице».
5
Повышенная плавность
По сравнению с предшественницей, классической LP+/LPB+, новая
серия LP+/LPB+ Value Line работает ещё плавней и тише.
Высокий коэффициент
полезного действия
Коэффициент полезного действия передачи LP+/LPB+ при
полной нагрузке - выше, чем 95%.
Большая гибкость
Передачи LP+/LPB+ Value Line могут оснащаться синхронным
ремённым шкивом - без падения мощности. Таким образом,
LPB+ является идеальной для применений зубчатых ремней.
LPB+ с ремённым шкивом
LPB+ показывает себя с лучшей стороны в центрировании по
внутреннему и наружному диаметру передачи. Благодаря уни-
кальному конструкционному решению привода устраняется
необходимость в крепежных конструкциях и, следовательно,
уменьшает расходы.
Мощная планетарная
передача
Люфт при проворачивании находится при двухступенчатой
передаче в диапазоне ниже 10 угловых минут, а при однос-
тупенчатой ниже 8 угловых минут.
alpha getriebe Преимущества с
одного взгляда:
• Длительный срок службы
Экстремально долгий срок службы благодаря
тщательно разработанной уникальной
конструкции, специально разработанная
технология уплотнений, а также усиленная
опора привода.
Стать лучшими
• Это доступно ребенку - монтаж на
двигателе
Нами руководит стремление сделать наших клиентов
Надёжный и безошибочный монтаж в одну
успешными. Мы устанавливаем стандарты в точности,
рабочую операцию.
мощности и долговечности. Преимущества наших техн-
ологий выдвигают наших клиентов на лидирующие поз-
• Наилучшая квалификация от фирмы
иции в бизнесе. Отнеситесь с доверием к качеству и
alpha
надёжности передач фирмы alpha. Примите решение в
Мы изобретаем, мы разрабатываем. Мы
пользу технологий мирового класса. Ваши клиенты
стремимся найти наилучшее решение.
смогут по достоинству оценить.
6
7
LP+ развивает темп с новой службой
сервиса alpha speedline®
Если для Вашего производственного процесса это необходимо, то Вы можете
получить LP+ также с оправдавшей себя на деле в фирме alpha getriebe систе-
мой поставок гSpeedline“: редуктор будет изготовлен для Вас в течение 24 или
48 часов
Спрашивайте нас о сервисе “alpha speedline“.
Для Вас мы рады работать максимально быстро.
LP+ Value Line Value Line передачи Примеры использования
8

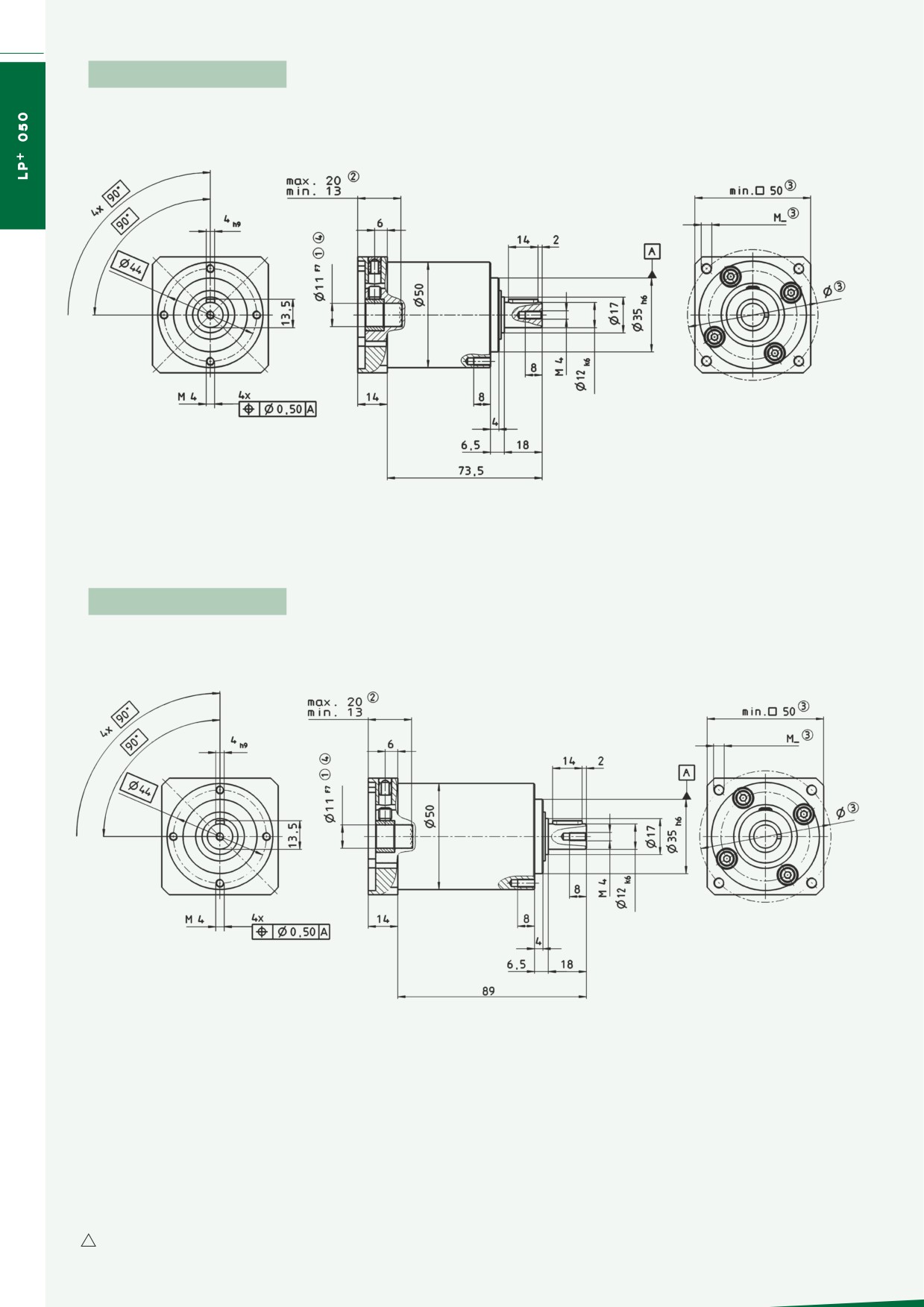

LP+ передачa 1-ступенч.
Резьба
LP+ передачa 2-ступенч.
Резьба
Точность при отсутствии указания допуска ±1 mm
➀ Проверить посадку вала двигателя.
➁ Мин./макс. допустимая длина вала двигателя. Возможно удлинение вала двигателя. При необходимости обращайтесь на фирму alpha.
➂ Размеры зависят от двигателя.
➃ Вал двигателя с меньшим диаметром устанавливается посредством распорной втулки.
! Установка двигателя в соответствии с инструкцией по эксплуатации
9
Технические данные (параметры) LP+ 050
1-ступенчатая
2-ступенчатая
Передаточные отношения
i
5
10
25
50
100
Макс. момент ускорения
T2B
Nm
12
11
12
12
11
(макс. 1000 циклов в час)
Номинальный вращающий
5,7
5,2
5,7
5,7
5,2
момент на прёмке
T2N
Nm
Макс. критический момент
T2Not
Nm
26
26
26
26
26
(допустимо 1000-кратно за срок службы передачи)
Допускаемые средн. обороты привода n1N мин-1
4000
4000
4000
4000
4000
(При окружающей температуре 20°C) **
Вращающий мом. холостого хода (n
1=3000мин-1)
< 0,05
< 0,05
< 0,05
< 0,05
< 0,05
(При температуре передачи 20°C) **
T012
Nm
Макс. скорость вращения привода n1Макс мин-1
8000
8000
8000
8000
8000
Крутильный зазор
jt
arc.min.
стандартн. ≤ 12 / снижен. ≤ 10
стандартн. ≤ 15 / снижен. ≤ 13
Крутильная жесткость
Ct21 Нм/arc.min.
1,2
0,85
1,2
1,2
0,85
Макс. осевая сила ***
F2AМакс
N
700
700
Макс. радиальная сила ***
F2RМакс
N
650
650
К.п.д. при полной нагрузке
η
%
> 97
> 95
Прочность
ч
Lh
20000
20000
(Расчет см. в каталоге расчетов "alpha Technical Basics")
Вес
м
кг
0,75
0,95
Громкость работы (n1 = 3000 мин-1)**** LPA дБ(A)
< 68
Макс. допуск. температура корпуса
°C
+ 90
Температура окружающей среди
°C
от 0 до +40
Смазка
жидкая смаска
Лак
голубой RAL 5002
любая
Направление вращения
ИП 64
Степень защиты
Момент инерции
J1
кгсм2
0,055
0,055
0,055
0,055
0,055
(отнесенный к приводу)
* При более высокой температуре окружающей среды снизить число оборотов n1N.
** относительно центра вала на приводе, при 100 мин-1.
Таблица пересчёта
1 mm
= 0,039 in
1 Nm
= 8,85 in.lb
1 kgcm2 = 8,85 x 10-4 in.lb.s2
1 N
= 0,225 lbf
1 kg
= 2,21 lbm
10

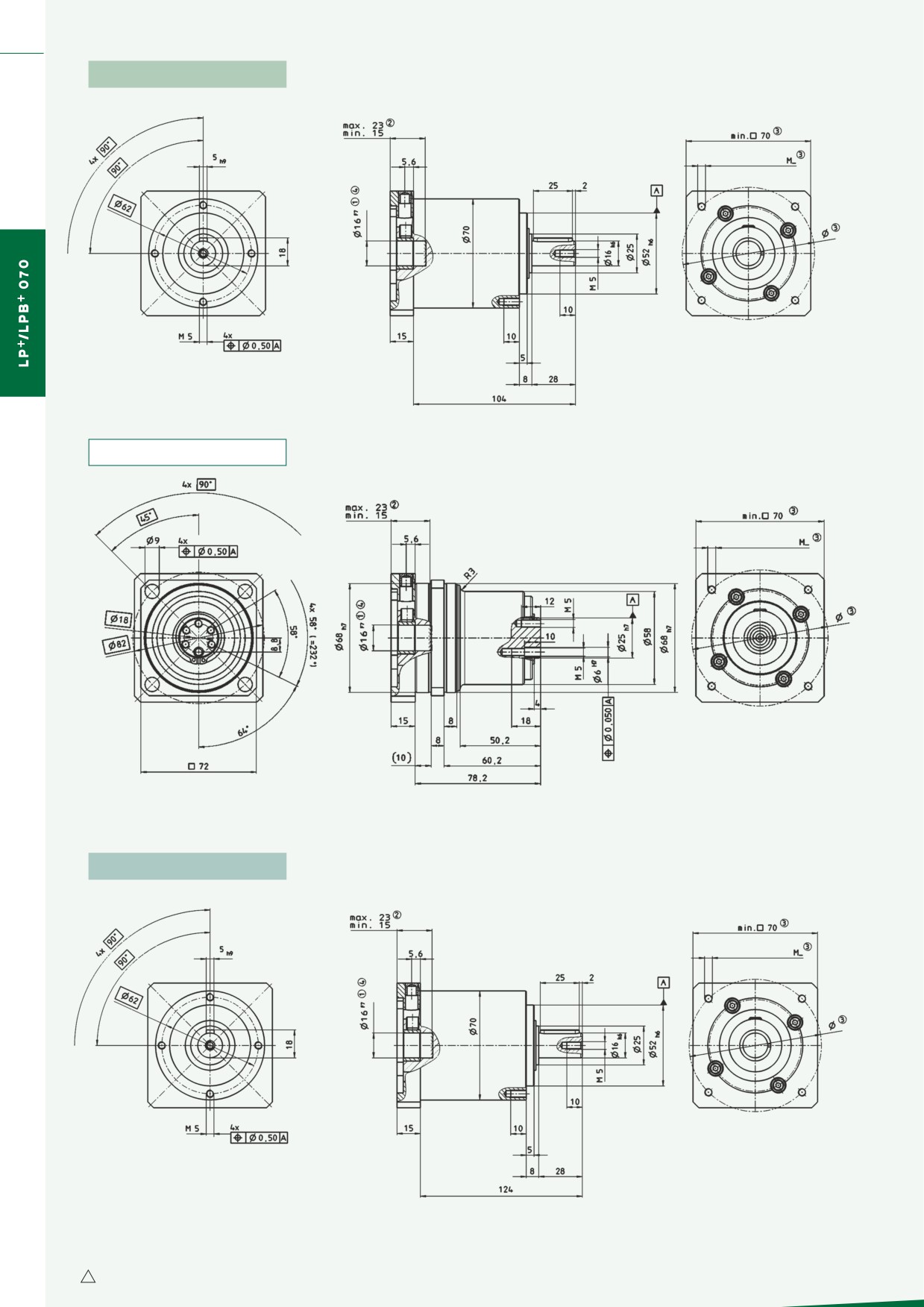

LP+ передачa 1-ступенч.
Резьба
LPB+ передачa 1-ступенч.
Резьба
LP+ передачa 2-ступенч.
Резьба
Точность при отсутствии указания допуска ±1 mm
➀ Проверить посадку вала двигателя.
➁ Мин./макс. допустимая длина вала двигателя. Возможно удлинение вала двигателя. При необходимости обращайтесь на фирму alpha.
➂ Размеры зависят от двигателя.
➃ Вал двигателя с меньшим диаметром устанавливается посредством распорной втулки.
! Установка двигателя в соответствии с инструкцией по эксплуатации
11
Технические данные (параметры) LP+/LPB+ 070
1-ступенчатая
2-ступенчатая
Передаточные отношения
i
3
5
7
10
15
25
30
50
100
Макс. момент ускорения
T2B
Nm
32
35
35
32
32
35
32
35
32
(макс. 1000 циклов в час)
Номинальный вращающий
16,5
18
18
16,5
16,5
18
16,5
18
16,5
момент на прёмке
T2N
Nm
Макс. критический момент
T2Not
Nm
75
75
75
75
75
75
75
75
75
(допустимо 1000-кратно за срок службы передачи)
Допускаемые средн. обороты привода n1N мин-1
3700
3700
3700
3700
3700
3700
3700
3700
3700
(При окружающей температуре 20°C) **
Вращающий мом. холостого хода (n
1=3000мин-1)
< 0,14
< 0,14
< 0,14
< 0,14
< 0,14
< 0,14
< 0,14
< 0,14
< 0,14
(При температуре передачи 20°C) **
T012
Nm
Макс. скорость вращения привода n1Макс мин-1
6000
6000
6000
6000
6000
6000
6000
6000
6000
Крутильный зазор
jt
arc.min.
стандартн. ≤ 12 / снижен. ≤ 8
стандартн. ≤ 15 / снижен. ≤ 10
LP
2,8
3,3
3,3
2,8
2,8
3,3
2,8
3,3
2,8
Крутильная жесткость
Ct21 Нм/arc.min.
LPB
-
-
-
-
-
-
-
-
-
Макс. осевая сила ***
F2AМакс
N
LP
1550
1550
LP
***
1450
1450
Макс. радиальная сила ***
F2RМакс
N
LPB
3000
****
-
К.п.д. при полной нагрузке
η
%
> 97
> 95
Прочность
Lh
ч
> 20 000
> 20 000
(Расчет см. в каталоге расчетов "alpha Technical Basics")
Вес
м
кг
LP+ 2,0 / LPB+ 1,6
LP+ 2,4
Громкость работы (n1 = 3000 мин-1)**** LPA
дБ(A)
< 70
Макс. допуск. температура корпуса
°C
+ 90
Температура окружающей среди
°C
от 0 до +40
Смазка
жидкая смаска
Лак
голубой RAL 5002
Направление вращения
любая
Степень защиты
ИП 64
LP
0,28
0,28
0,28
0,28
0,28
0,28
0,28
0,28
0,28
Момент инерции
J1
кгсм2
(отнесенный к приводу)
LPB
0,28
0,28
-
0,28
-
-
-
-
-
LPB входит в комплект в передачах 3, 5, 10
**
При более высокой температуре окружающей среды снизить число оборотов n1N
***
Oтносительно центра вала на приводе, при 100 мин-1.
**** С монтированным ремённым шкивом и 100 мин-1.
Дополнение: ремённый шкив P LPB+
Профиль AT05-0-зазор
Вес
m kg
0,48
Момент
инерции
J1
kgcm2
3,86
Таблица пересчёта
1 mm
= 0,039 in
1 Nm
= 8,85 in.lb
1 kgcm2 = 8,85 x 10-4 in.lb.s
2
1 N
= 0,225 lbf
1 kg
= 2,21 lbm
Калибровое отверс-
тие соосно с головк-
ой зубца
12
LP+ передачa 1-ступенч.
Резьба
LPB+ передачa 1-ступенч.
Резьба
LP+ передачa 2-ступенч.
Резьба
Точность при отсутствии указания допуска ±1 mm
➀ Проверить посадку вала двигателя.
➁ Мин./макс. допустимая длина вала двигателя. Возможно удлинение вала двигателя. При необходимости обращайтесь на фирму alpha.
➂ Размеры зависят от двигателя.
➃ Вал двигателя с меньшим диаметром устанавливается посредством распорной втулки.
! Установка двигателя в соответствии с инструкцией по эксплуатации
13
Технические данные (параметры) LP+/LPB+ 090
1-ступенчатая
2-ступенчатая
Передаточные отношения
i
3
5
7
10
15
25
30
50
100
Макс. момент ускорения
T2B
Nm
80
90
90
80
80
90
80
90
80
(макс. 1000 циклов в час)
Номинальный вращающий
40
45
45
40
40
45
40
45
40
момент на прёмке
T2N
Nm
Макс. критический момент
T2Not
Nm
190
190
190
190
190
190
190
190
190
(допустимо 1000-кратно за срок службы передачи)
Допускаемые средн. обороты привода n1N мин-1
3400
3400
3400
3400
3400
3400
3400
3400
3400
(При окружающей температуре 20°C) **
Вращающий мом. холостого хода (n
1=3000мин-1)
< 0,38
< 0,38
< 0,38
< 0,38
< 0,38
< 0,38
< 0,38
< 0,38
< 0,38
(При температуре передачи 20°C) **
T012
Nm
Макс. скорость вращения привода n1Макс мин-1
6000
6000
6000
6000
6000
6000
6000
6000
6000
Крутильный зазор
jt
arc.min.
стандартн. ≤ 12 / снижен. ≤ 8
стандартн. ≤ 15 / снижен. ≤ 10
LP
8,5
9,5
9,5
8,5
8,5
9,5
8,5
9,5
8,5
Крутильная жесткость
Ct21 Нм/arc.min.
LPB
-
-
-
-
-
-
-
-
-
Макс. осевая сила ***
F2AМакс
N
LP
1900
1900
LP
2400
2400
Макс. радиальная сила ***
F2RМакс
N
***
LPB
4300
-
****
К.п.д. при полной нагрузке
η
%
> 97
> 95
Прочность
Lh
ч
> 20 000
> 20 000
(Расчет см. в каталоге расчетов "alpha Technical Basics")
Вес
м
кг
LP+ 4,0 / LPB+ 3,3
LP+ 5,0
Громкость работы (n1 = 3000 мин-1)**** LPA
дБ(A)
< 72
Макс. допуск. температура корпуса
°C
+ 90
Температура окружающей среди
°C
от 0 до +40
Смазка
жидкая смаска
Лак
голубой RAL 5002
Направление вращения
любая
Степень защиты
ИП 64
LP
1,77
1,77
1,77
1,77
1,77
1,77
1,77
1,77
1,77
Момент инерции
J1
кгсм2
(отнесенный к приводу)
LPB
1,76
1,77
-
1,77
-
-
-
-
-
LPB входит в комплект в передачах 3, 5, 10
**
При более высокой температуре окружающей среды снизить число оборотов n1N
***
Oтносительно центра вала на приводе, при 100 мин-1.
**** С монтированным ремённым шкивом и 100 мин-1.
Дополнение: ремённый шкив P LPB+
Профиль AT10-0-зазор
Вес
m kg
0,82
Момент
инерции
J1
kgcm2
10,95
Таблица пересчёта
1 mm
= 0,039 in
1 Nm
= 8,85 in.lb
1 kgcm2 = 8,85 x 10-4 in.lb.s2
1 N
= 0,225 lbf
1 kg
= 2,21 lbm
Калибровое отверс-
тие соосно с головк-
ой зубца
содержание .. 12 13 14 15 ..
