CP / CPS - Geared up to Fit
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
ПРОДУКТА
CP
Высокая гибкость
Различные варианты приводов предла-
гают возможность конструирования с
учетом Ваших индивидуальных требо-
ваний. Кроме того, за счет гибкости со
стороны привода могут быть реали-
зованы различные варианты монтажа
двигателя.
Максимальная экономическая
эффективность
Редукторы серии alpha Basic Line
очень экономичны и имеют непревзой-
денную эффективность работы.
Быстрый подбор
Эффективное определение параметров
онлайн в программе подбора SIZING
ASSISTANT в течение нескольких
секунд на основании параметров
применения или двигателя.
Подходит для применений в среднем и экономичном
диапазоне с низким и средним уровнем требований
к точности позиционирования — убедительный ар-
гумент планетарных редукторов CP и CPS. Высокая
гибкость в сочетании с максимальной экономиче-
ской эффективностью — решающие преимущества,
предлагаемые редукторами.
CPS — планетарные редукторы со сменным выходным фланцем B5
CPS — планетарные редукторы с увеличенной глубиной посадочного диаметра
20
CPS*
D
E
A
B
C
E
C
CPS
* CPS со сменным выходным фланцем B5

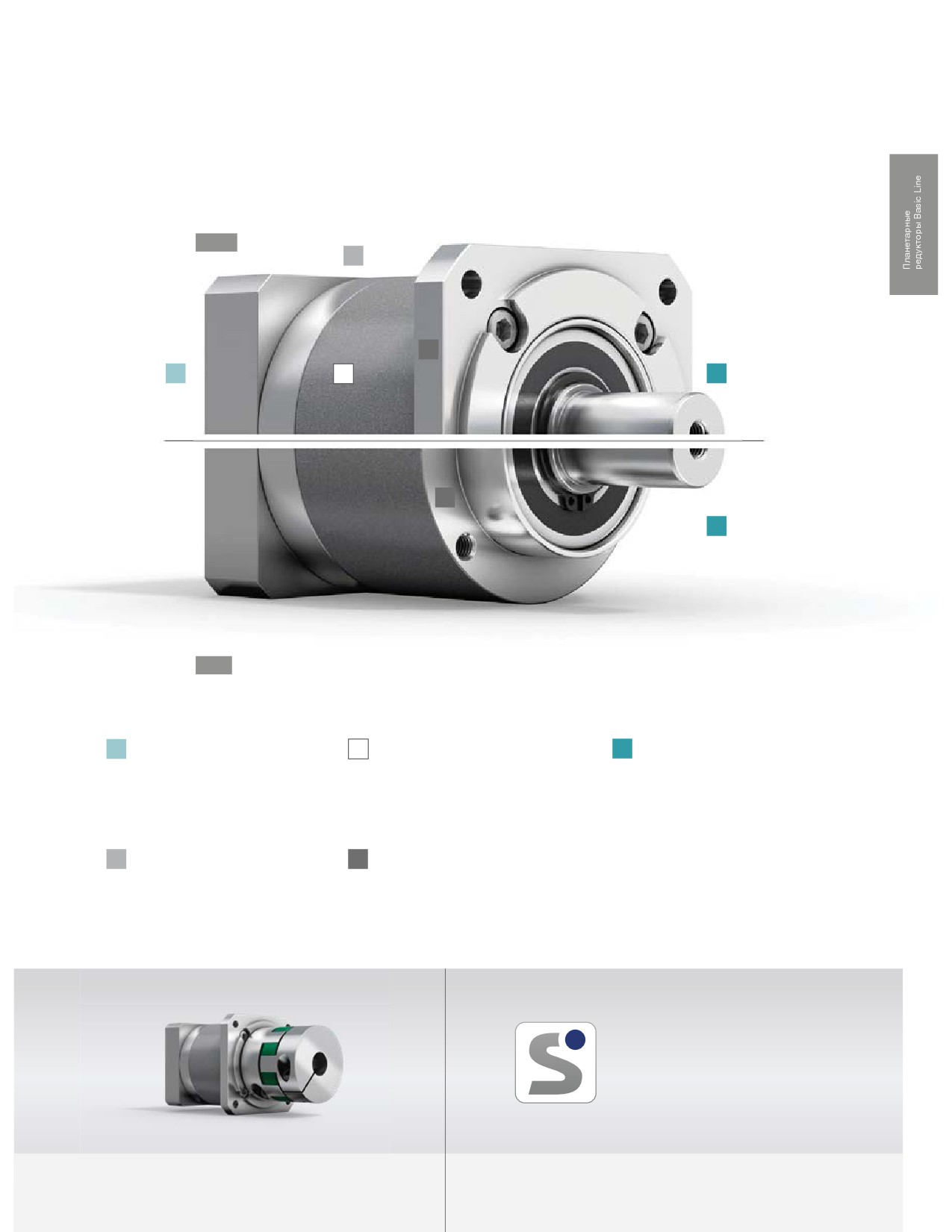

A Гибкое соединение с двигателем
B
Высокая вариативность
C
Альтернативные исполнения
передаточных отношений
входного вала
- Соединение со всеми распростра-
ненными серводвигателями через
- Большое количество передаточных
- Как с гладким валом, так и с валом
прикрученную переходную плиту
отношений (от i = 3 до i = 100)
со шпонкой
- Большой выбор присоединяемых
- Доступно с основными бинарными
диаметров валов серводвигателей
передаточными отношениями
D
Разнообразие типоразмеров
E
Различные варианты соединения
с применением
- CP доступен в пяти различных
типоразмерах (005-045)
- Сокращенное монтажное пространство
и максимальная компактность благодаря
- CPS доступен в трех различных
длинному посадочному диаметру
типоразмерах (015-035)
- Крепление фланца для типа монтажа B5
SIZING ASSISTANT
YOUR GEARBOX WITHIN SECONDS
CPS — планетарные редукторы с эластомерной муфтой
Эффективный расчет параметров редуктора за несколько секунд
в режиме онлайн и без регистрации
21
CP 005 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
17
21
21
20
20
Макс. момент ускорения e)
T
Н·м
11
14
14
13
13
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
26
26
26
26
26
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3800
3800
4300
4300
4300
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
9000
9000
9000
9000
9000
Средний момент холостого хода b)
T
Н·м
0,07
0,06
0,06
0,06
0,05
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 12
Н·м/
Жесткость на кручение b)
0,58
0,58
0,58
0,52
0,52
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
N
240
Макс. поперечная сила c) f)
F
N
170
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
4
КПД при полной нагрузке
η
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
0,5
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе
LPA
дБ(A)
≤ 59
оборотов. Специфические для передаточного отно-
шения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0005BA010,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 004,000 - 012,700
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
B
11
J1
kgcm2
0,04
0,04
0,04
0,03
0,03
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды необхо-
димо уменьшить скорость
e) Действительно для: гладкий вал
f) При повышенных поперечных силах - см. глоссарий
22

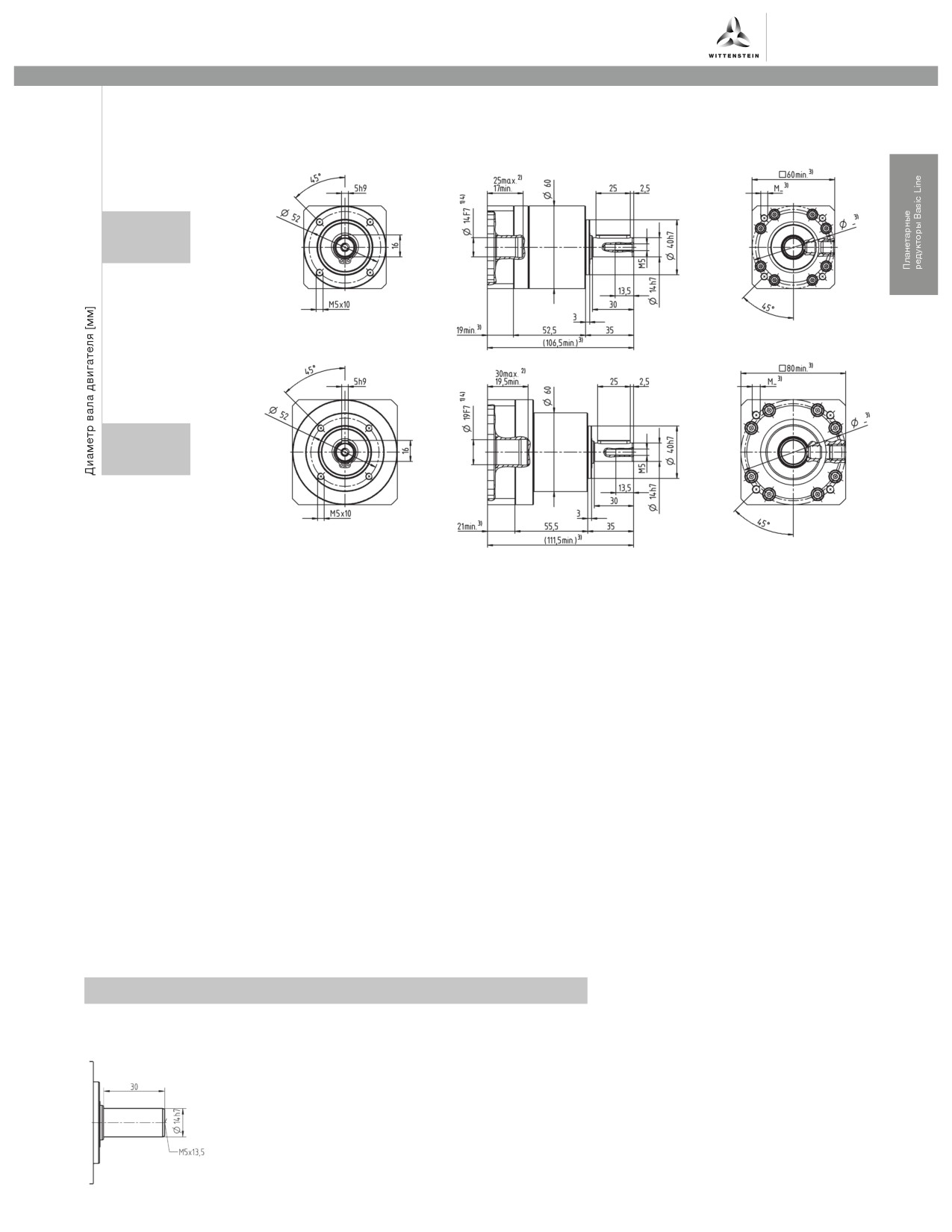

alpha
1-ступен-
чатый

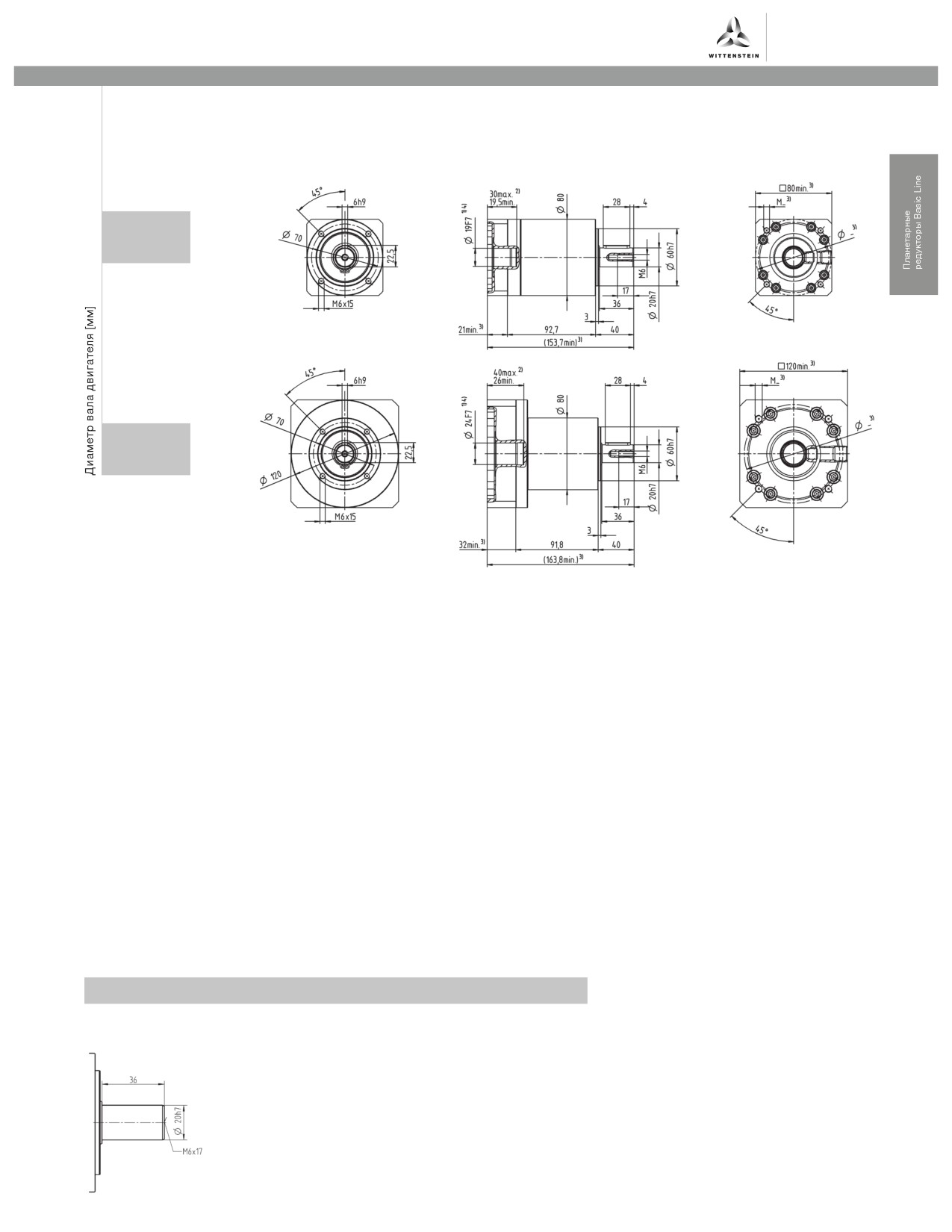

до 11 4) (B) 5)

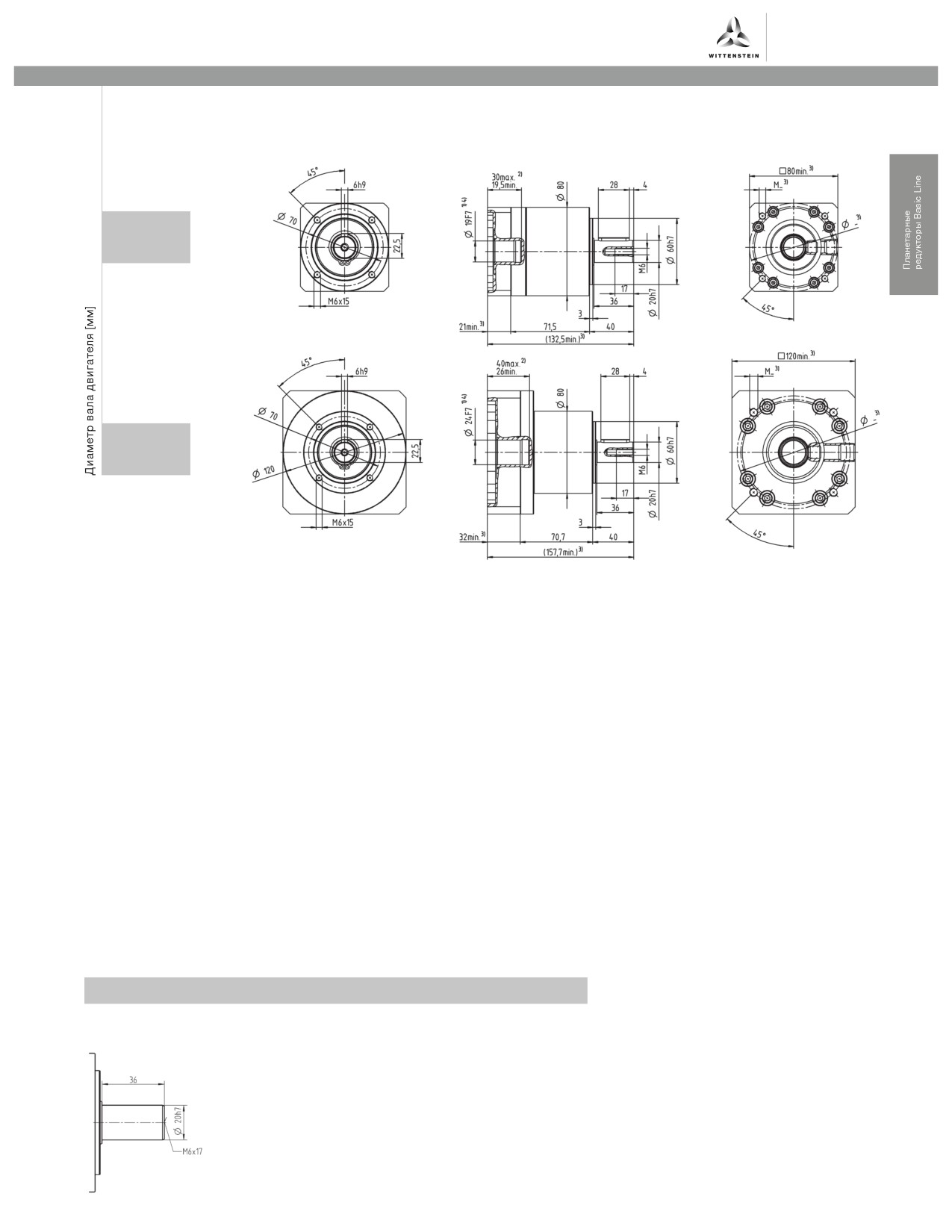

Диам. зажим.
втулки

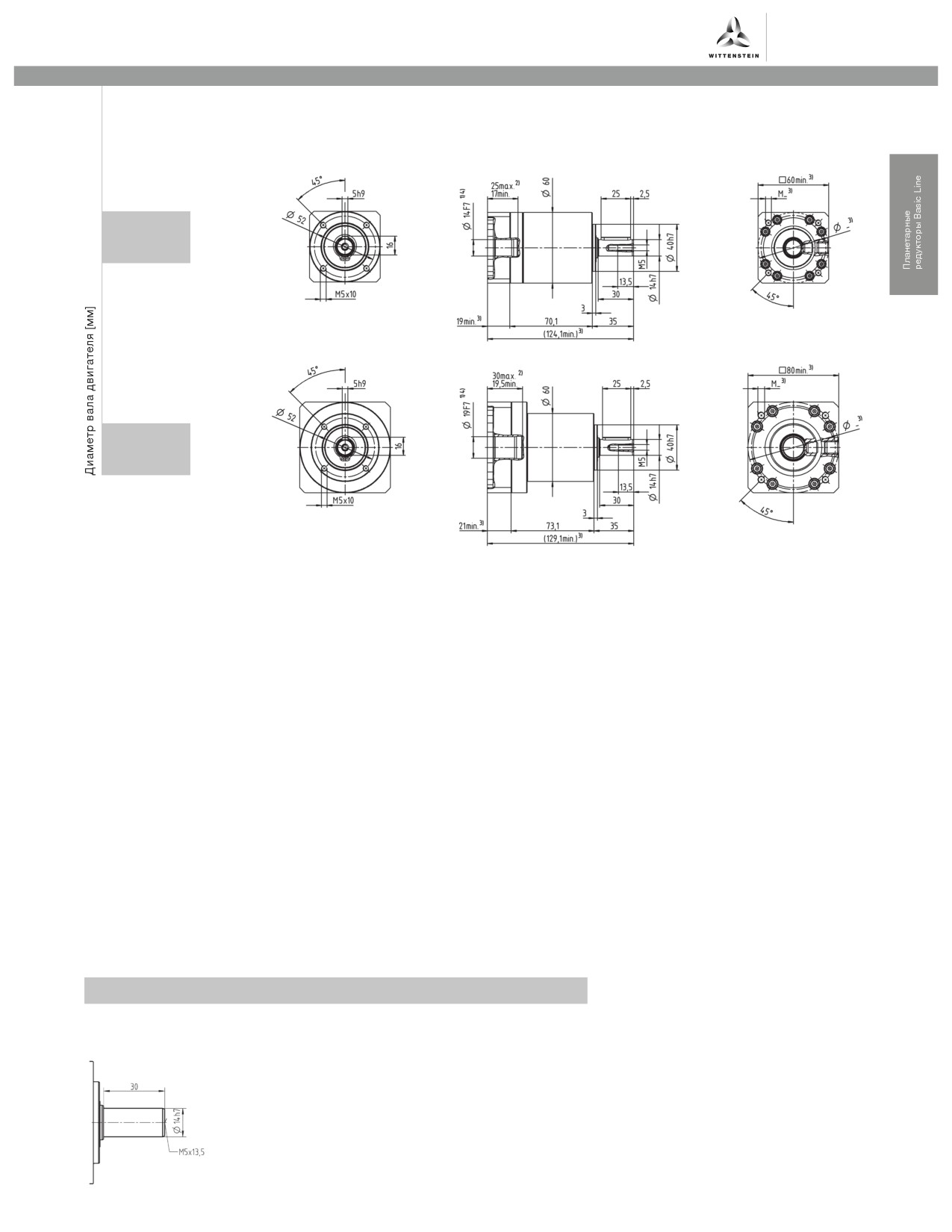

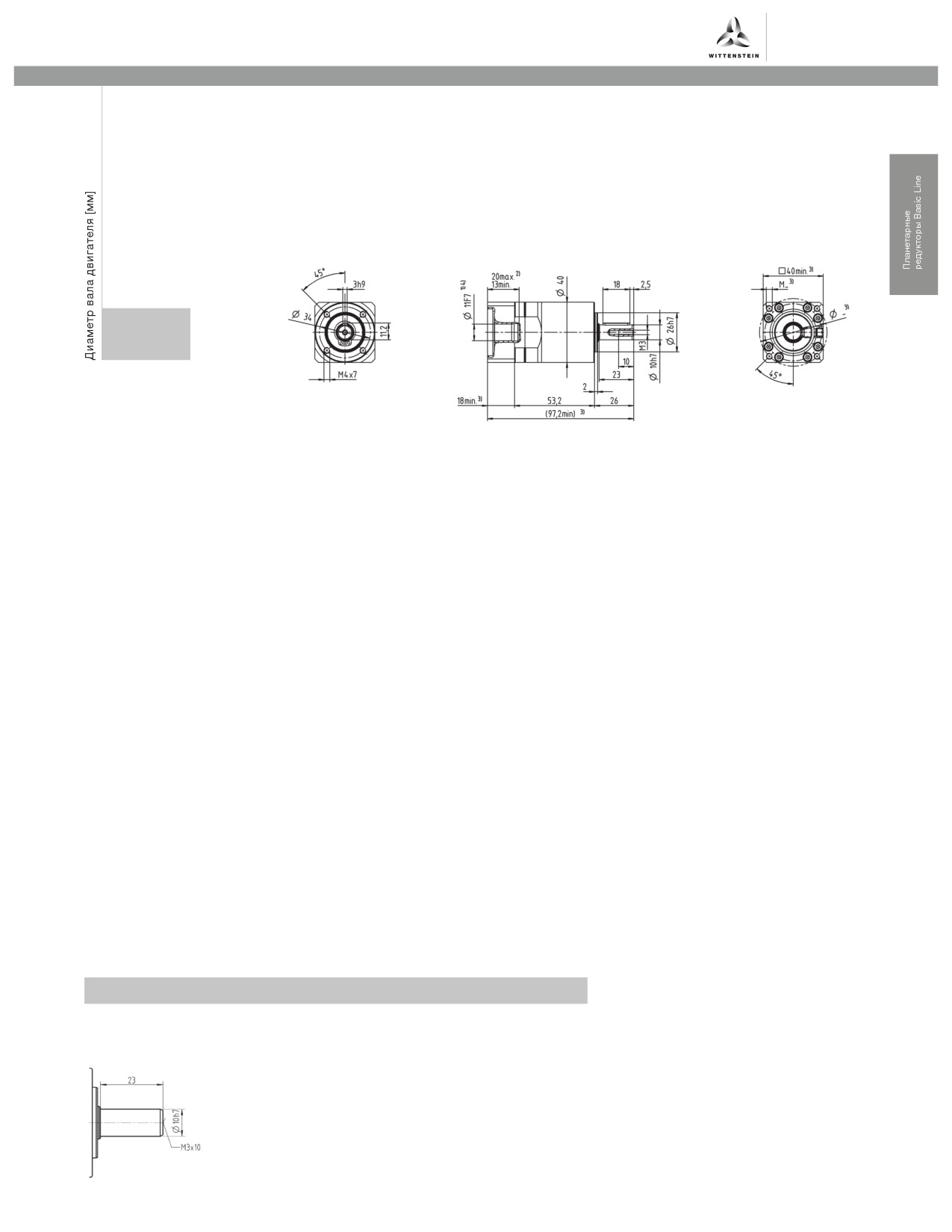

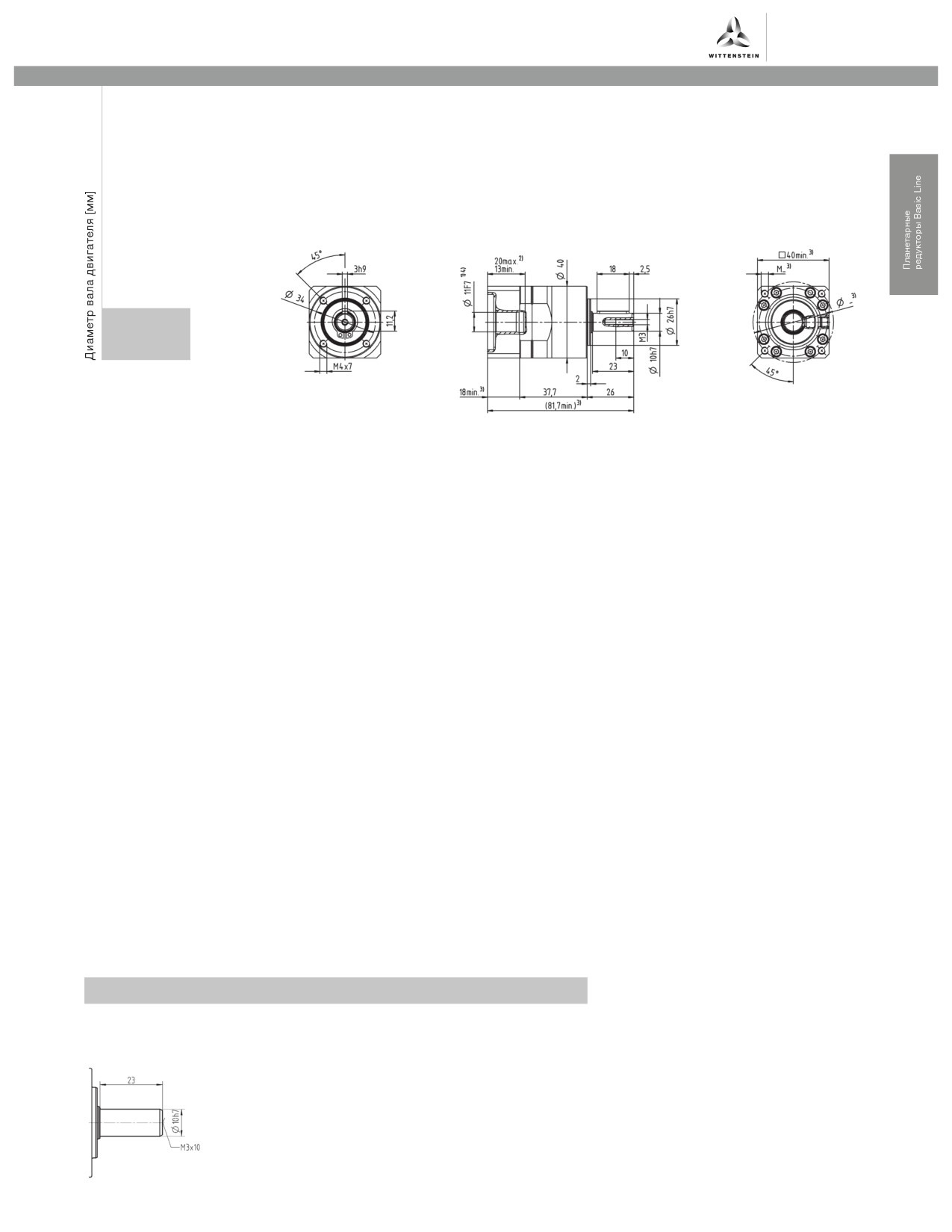

Другие варианты выходных валов
Гладкий вал
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
23
CP 005 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
16
20
25
28
35
40
50
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
17
17
21
17
21
17
21
21
20
Макс. момент ускорения e)
T
Н·м
11
11
14
11
14
11
14
14
13
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
26
26
26
26
26
26
26
26
26
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3800
3800
3800
3800
4300
4300
4300
4300
4300
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
9000
9000
9000
9000
9000
9000
9000
9000
9000
Средний момент холостого хода b)
T
Н·м
0,09
0,08
0,08
0,08
0,07
0,07
0,07
0,06
0,06
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 18
Н·м/
Жесткость на кручение b)
0,58
0,58
0,58
0,58
0,58
0,58
0,58
0,58
0,52
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
N
240
Макс. поперечная сила c) f)
F
N
170
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
4
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
0,7
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе
LPA
дБ(A)
≤ 59
оборотов. Специфические для передаточного отно-
шения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0005BA010,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 004,000 - 012,700
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
B
11
J1
kgcm2
0,04
0,04
0,04
0,04
0,04
0,04
0,04
0,03
0,03
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды необхо-
димо уменьшить скорость
e) Действительно для: гладкий вал
f) При повышенных поперечных силах - см. глоссарий
24
alpha
2-ступен-
чатый
до 11 4) (B) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
25
CP 015 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
3
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
48
56
58
58
56
56
Макс. момент ускорения e)
T
Н·м
30
35
40
40
35
35
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
75
75
75
75
75
75
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3300
3300
3300
4000
4000
4000
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
7000
7000
7000
7000
7000
7000
Средний момент холостого хода b)
T
Н·м
0,25
0,2
0,17
0,15
0,14
0,13
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 12
Н·м/
Жесткость на кручение b)
2,1
2,1
2,1
2,1
1,9
1,9
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
750
Макс. поперечная сила c) f)
F
Н
500
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
17
КПД при полной нагрузке
η
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
1,4
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе
LPA
дБ(A)
≤ 60
оборотов. Специфические для передаточного отно-
шения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0020BA014,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 008,000 - 025,000
со стороны применения
Момент инерции масс
C
14
J1
kgcm2
0,23
0,2
0,18
0,15
0,15
0,15
(применительно ко входу редуктора)
Диаметр зажимной втулки [мм]
E
19
J1
kgcm2
0,43
0,4
0,39
0,38
0,38
0,37
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды необхо-
димо уменьшить скорость
e) Действительно для: гладкий вал
f) При повышенных поперечных силах - см. глоссарий
26
alpha
1-ступен-
чатый
до 14 4) (C) 5)
Диам. зажим.
втулки
до 19 4) (E)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
27
CP 015 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
9
12
15
16
20
25
28
30
35
40
50
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
48
48
48
56
56
58
56
48
58
56
58
58
56
Макс. момент ускорения e)
T
Н·м
30
30
30
35
35
40
35
30
40
35
40
40
35
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
75
75
75
75
75
75
75
75
75
75
75
75
75
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3300
3300
3300
3300
3300
3300
3300
3300
3300
3300
3300
4000
4000
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
Средний момент холостого хода b)
T
Н·м
0,33
0,28
0,26
0,25
0,22
0,21
0,2
0,21
0,18
0,17
0,16
0,15
0,14
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 15
Н·м/
Жесткость на кручение b)
2,1
2,1
2,1
2,1
2,1
2,1
2,1
2,1
2,1
2,1
2,1
2,1
1,9
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
750
Макс. поперечная сила c) f)
F
Н
500
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
17
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
1,8
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе
LPA
дБ(A)
≤ 60
оборотов. Специфические для передаточного отно-
шения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0020BA014,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 008,000 - 025,000
со стороны применения
Момент инерции масс
C
14
J1
kgcm2
0,22
0,22
0,21
0,2
0,19
0,18
0,17
0,19
0,16
0,17
0,16
0,15
0,15
(применительно ко входу редуктора)
Диаметр зажимной втулки [мм]
E
19
J1
kgcm2
0,43
0,42
0,42
0,4
0,4
0,39
0,39
0,41
0,39
0,39
0,38
0,38
0,37
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды необхо-
димо уменьшить скорость
e) Действительно для: гладкий вал
f) При повышенных поперечных силах - см. глоссарий
28
alpha
2-ступен-
чатый
до 14 4) (C) 5)
Диам. зажим.
втулки
до 19 4) (E)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
29
CP 025 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
3
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
112
150
150
150
144
144
Макс. момент ускорения e)
T
Н·м
70
95
100
100
90
90
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
114
152
187
187
187
187
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3100
3100
3100
3600
3600
3600
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
7000
7000
7000
7000
7000
7000
Средний момент холостого хода b)
T
Н·м
0,38
0,3
0,26
0,23
0,21
0,19
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 12
Н·м/
Жесткость на кручение b)
6,1
6,1
6,1
6,1
5,5
5,5
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
1600
Макс. поперечная сила c)
F
Н
1200
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
54
КПД при полной нагрузке
η
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
2,9
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе
LPA
дБ(A)
≤ 62
оборотов. Специфические для передаточного отно-
шения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0060BA020,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
Момент инерции масс
E
19
J1
kgcm2
0,66
0,53
0,48
0,43
0,41
0,4
(применительно ко входу редуктора)
Диаметр зажимной втулки [мм]
G
24
J1
kgcm2
1,5
1,4
1,3
1,3
1,3
1,3
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды необхо-
димо уменьшить скорость
e) Действительно для: гладкий вал
30

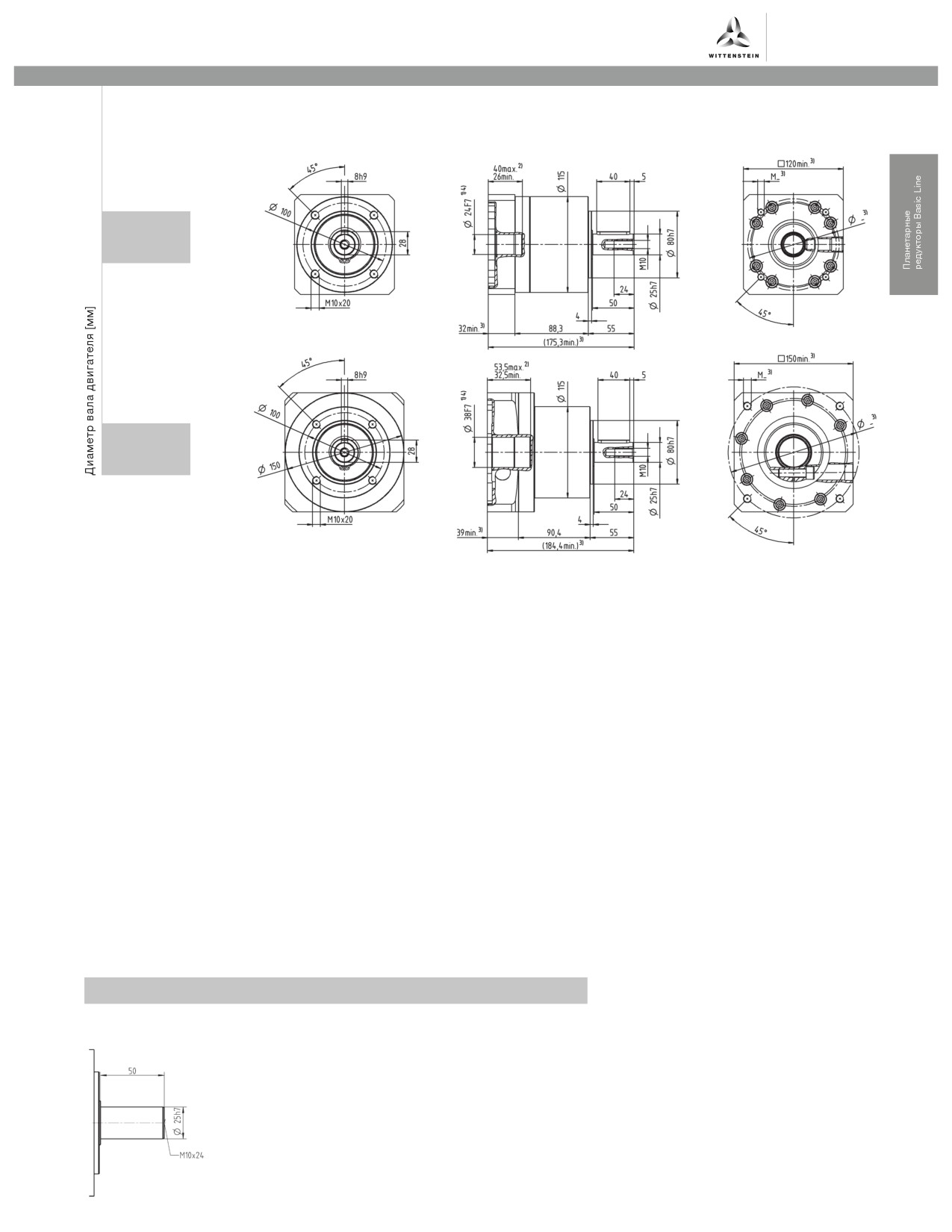

alpha
1-ступен-
чатый
до 19 4) (E) 5)
Диам. зажим.
втулки
до 24 4) (G)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
31
CP 025 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
9
12
15
16
20
25
28
30
35
40
50
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
112
112
112
150
150
150
150
112
150
150
150
150
144
Макс. момент ускорения e)
T
Н·м
70
70
70
95
95
95
95
70
100
95
100
100
90
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
187
187
187
187
187
187
187
187
187
187
187
187
187
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3100
3100
3100
3100
3100
3100
3100
3100
3100
3100
3100
3600
3600
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
7000
Средний момент холостого хода b)
T
Н·м
0,5
0,43
0,39
0,38
0,34
0,32
0,3
0,31
0,28
0,26
0,24
0,22
0,21
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 15
Н·м/
Жесткость на кручение b)
6,1
6,1
6,1
6,1
6,1
6,1
6,1
6,1
6,1
6,1
6,1
6,1
5,5
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
1600
Макс. поперечная сила c)
F
Н
1200
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
54
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
3,7
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе
LPA
дБ(A)
≤ 62
оборотов. Специфические для передаточного отно-
шения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0060BA020,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
Момент инерции масс
E
19
J1
kgcm2
0,66
1,4
1,6
0,98
1,1
0,82
1,2
2,1
0,88
1,4
1
0,71
0,54
(применительно ко входу редуктора)
Диаметр зажимной втулки [мм]
G
24
J1
kgcm2
1,5
2,3
2,4
1,8
1,9
1,7
2
3
1,7
2,2
1,9
1,6
1,4
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды необхо-
димо уменьшить скорость
e) Действительно для: гладкий вал
32

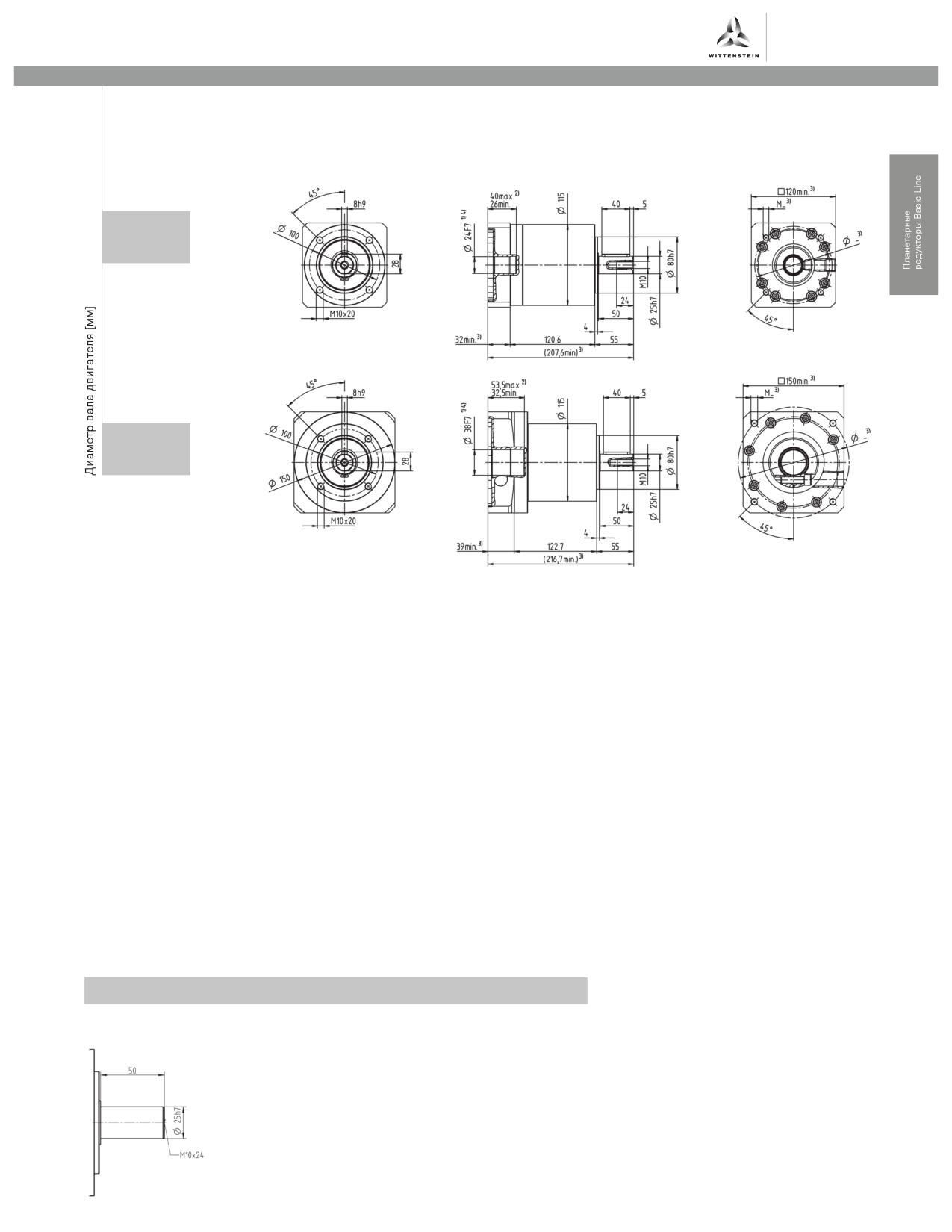

alpha
2-ступен-
чатый
до 19 4) (E) 5)
Диам. зажим.
втулки
до 24 4) (G)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
33
CP 035 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
3
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
272
272
272
272
272
272
Макс. момент ускорения e)
T
Н·м
175
255
250
250
220
220
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
460
480
480
480
470
480
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2300
2300
2300
2800
2800
2800
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
5500
5500
5500
5500
5500
5500
Средний момент холостого хода b)
T
Н·м
0,95
0,76
0,66
0,57
0,52
0,48
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 12
Н·м/
Жесткость на кручение b)
16
16
16
16
14
14
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
2500
Макс. поперечная сила c)
F
Н
1750
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
98
КПД при полной нагрузке
η
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
7,5
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе
LPA
дБ(A)
≤ 66
оборотов. Специфические для передаточного отно-
шения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0150BA025,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 019,000 - 036,000
со стороны применения
Момент инерции масс
G
24
J1
kgcm2
2,6
1,9
1,7
1,5
1,4
1,4
(применительно ко входу редуктора)
Диаметр зажимной втулки [мм]
K
38
J1
kgcm2
7,8
7,1
6,9
6,7
6,6
6,5
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды необхо-
димо уменьшить скорость
e) Действительно для: гладкий вал
34
alpha
1-ступен-
чатый
до 24 4) (G) 5)
Диам. зажим.
втулки
до 38 4) (K)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
35
CP 035 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
9
12
15
16
20
25
28
30
35
40
50
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
272
272
272
272
272
272
272
272
272
272
272
272
272
Макс. момент ускорения e)
T
Н·м
175
175
175
255
255
250
255
175
250
255
250
250
220
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
480
480
480
480
480
480
480
315
480
480
480
480
480
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2300
2300
2300
2300
2300
2300
2300
2300
2300
2300
2300
2800
2800
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
5500
5500
5500
5500
5500
5500
5500
5500
5500
5500
5500
5500
5500
Средний момент холостого хода b)
T
Н·м
1,3
1,1
0,98
0,95
0,85
0,8
0,76
0,79
0,7
0,66
0,61
0,56
0,52
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 15
Н·м/
Жесткость на кручение b)
16
16
16
16
16
16
16
16
16
16
16
16
14
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
2500
Макс. поперечная сила c)
F
Н
1750
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
98
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
9,6
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе
LPA
дБ(A)
≤ 66
оборотов. Специфические для передаточного отно-
шения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0150BA025,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 019,000 - 036,000
со стороны применения
Момент инерции масс
G
24
J1
kgcm2
2,7
2,5
2,5
2,3
2,3
2,1
2,4
3,1
2,2
2,6
2,2
1,9
1,7
(применительно ко входу редуктора)
Диаметр зажимной втулки [мм]
K
38
J1
kgcm2
7,9
7,7
7,8
7,5
7,5
7,3
7,5
8,3
7,4
7,8
7,4
7,1
6,9
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды необхо-
димо уменьшить скорость
e) Действительно для: гладкий вал
36
alpha
2-ступен-
чатый
до 24 4) (G) 5)
Диам. зажим.
втулки
до 38 4) (K)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
37
CP 045 MF 1- / 2-ступенчатый
1-ступенчатый
2-ступенчатый
Передаточное отношение
i
5
8
10
25
50
100
Макс. крутящий момент
a) b) e)
T
Н·м
800
640
640
700
700
640
2α
Макс. момент ускорения e)
T
Н·м
500
400
400
500
500
400
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
1000
1000
1000
1000
1000
1000
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе
d)
n1N
мин-1
2000
2200
2300
2600
3000
3000
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
4000
4000
4000
6000
6000
6000
Средний момент холостого хода b)
T
Н·м
2,4
2
1,9
0,8
0,6
0,55
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 12
≤ 15
Н·м/
Жесткость на кручение
b)
C
55
44
44
55
55
44
t21
угл.Мин
Макс. осевое усилие
c)
F
Н
6000
6000
2AMax
Макс. поперечная сила
c)
F
Н
8000
8000
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
704
704
КПД при полной нагрузке
η
%
97
95
Срок службы
Lh
ч
> 20000
> 20000
Масса
m
кг
20
21
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе
LPA
дБ(A)
≤ 68
≤ 65
оборотов. Специфические для передаточного отно-
шения значения в cymex®)
Макc. температура корпуса
°C
+90
+90
редуктора
Температура окружающей среды
°C
от −15 до +40
от −15 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0300BA040,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 020,000 - 045,000
со стороны применения
E
19
J1
kgcm2
-
-
-
1,2
1,1
0,82
G
24
J1
kgcm2
-
-
-
2
1,8
1,6
Момент инерции масс
(применительно ко входу редуктора)
H
28
J1
kgcm2
-
-
-
1,7
1,5
1,3
Диаметр зажимной втулки [мм]
I
32
J1
kgcm2
-
-
-
5,8
5,6
5,4
K
38
J1
kgcm2
8,8
7,4
7,2
7
6,8
6,5
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды необхо-
димо уменьшить скорость
e) Действительно для: гладкий вал
38

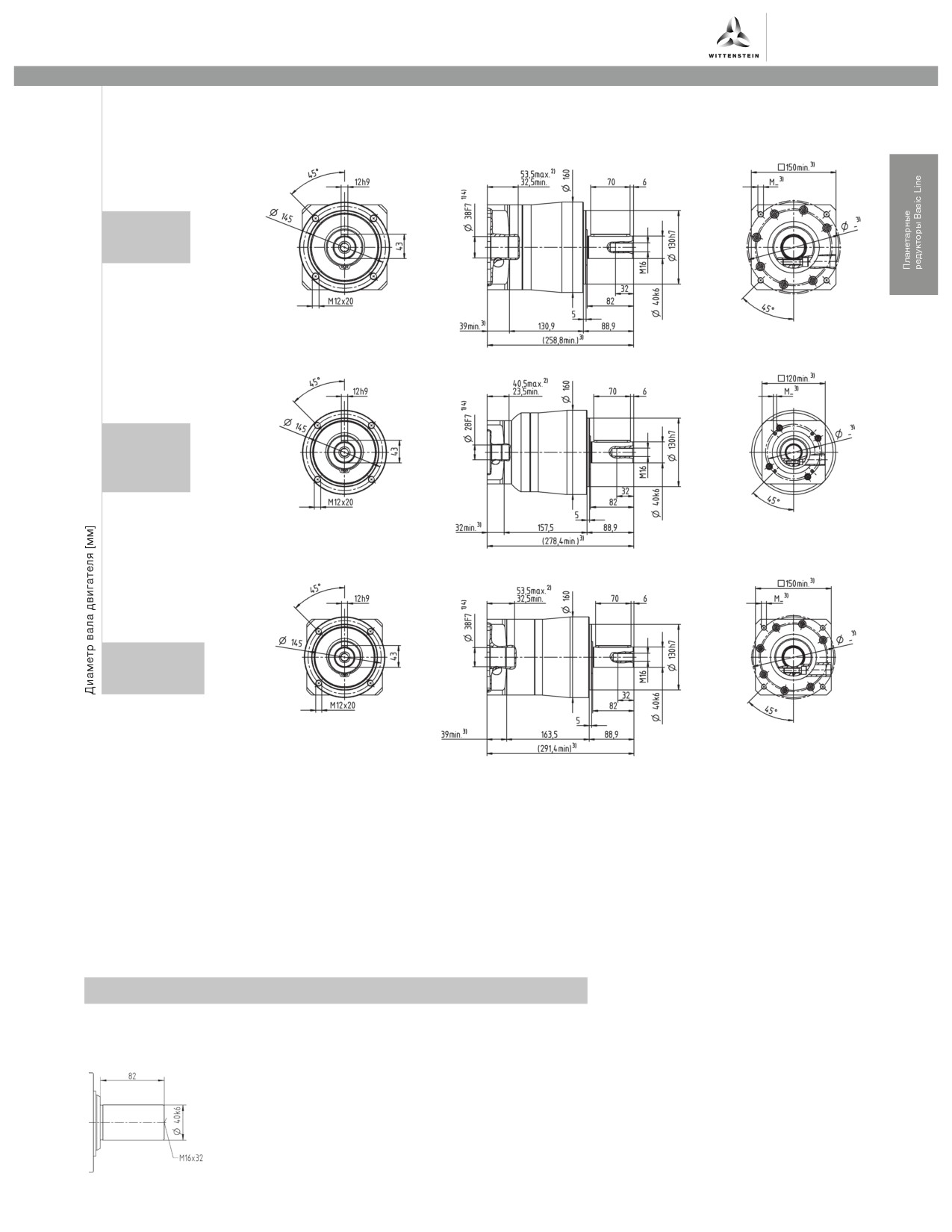

alpha
1-ступен-
чатый
до 38 4) (K) 5)
Диам. зажим.
втулки
2-ступен-
чатый
до 19/24/28 4)
(E/G 5)/H)
Диам. зажим.
втулки
до 32 / 38 4) (I/K)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
39
содержание .. 10 11 12 13 ..
