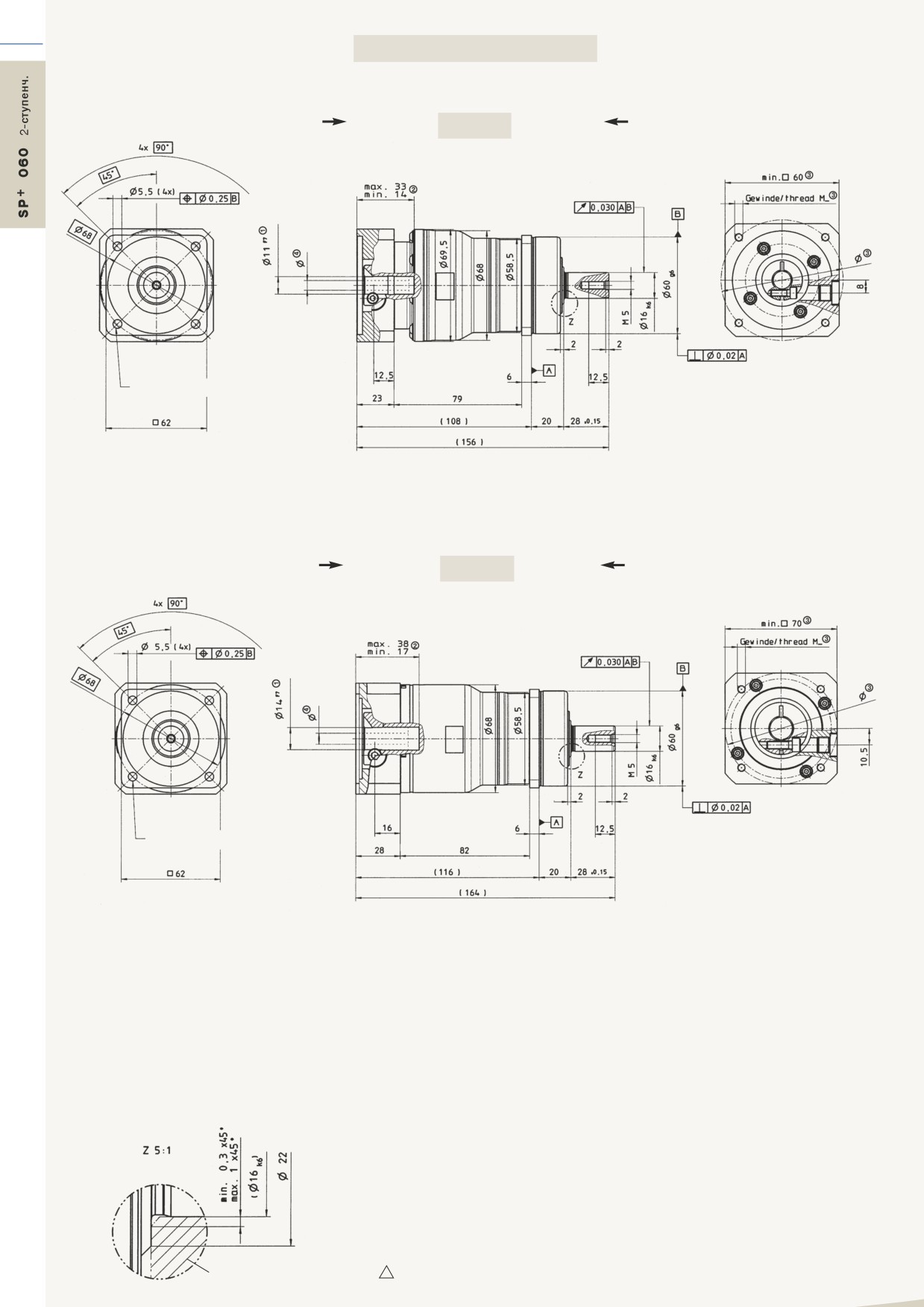

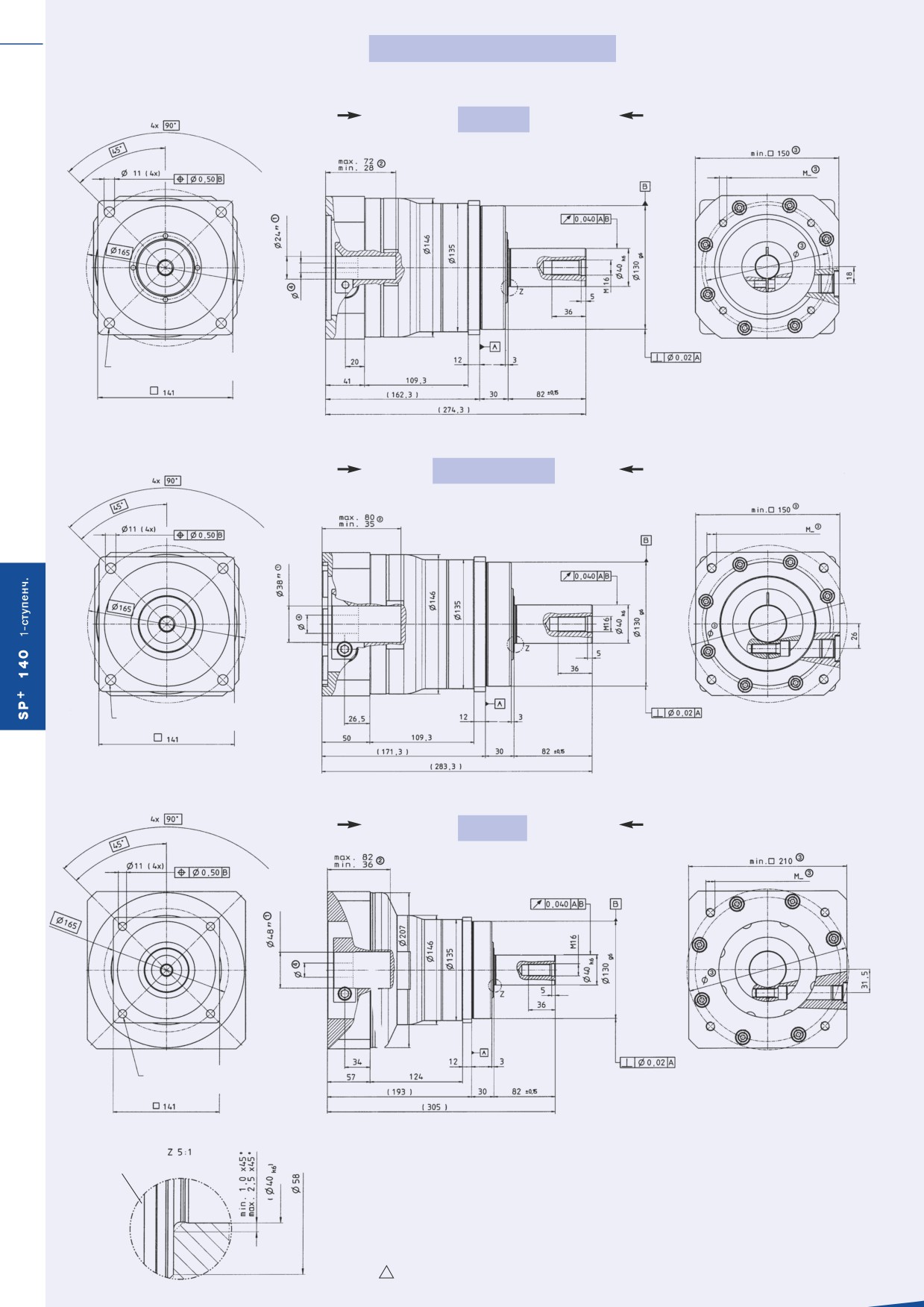

Вид A
Диаметр моторного вала (мм)
Вид Б
B
до 11
A
Резьба
для 4 болтов M5/ класс прочности 12.9
B
до 14
A
Резьба
для 4 болтов M5/ класс прочности 12.9
Недопустимые размеры ±1 мм
Проверить посадку двигательного вала
Мин./Макс. допустимая длина вала двигателя. Более длинные валы двигателя возможны,
обратитесь пожалуйста в фирму "alpha".
Размеры зависят от двигателя.
Меньшие диаметры вала двигателя через промежуточную втулку,
с минимальной толщиной стенки в 1 мм, соразмеримы
!
Монтаж двитателя соответственно инструкции по экслуатации
Z: Соединительная деталь
11
MF = циклический режим S5

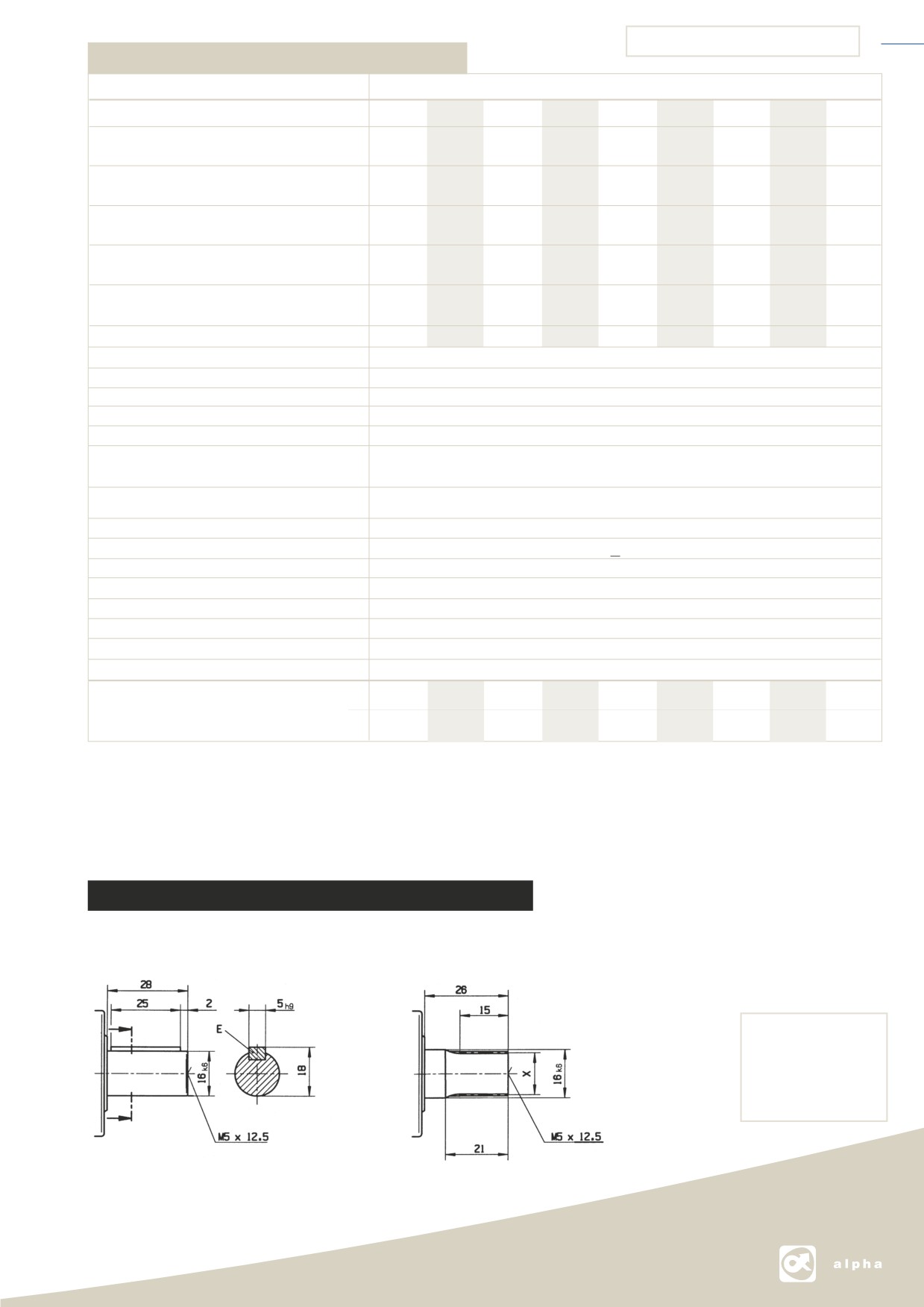

Технические данные SP+ 060 2-ступенч.
2-ступенчатая
Передаточные отношения *
i
16
20
25
28
35
40
50
70
100
Макс. момент ускорения
T2B
Nm
(макс. 1000 циклов в час)
40
40
40
40
40
40
40
40
32
Номинальный вращающий
момент на приеме
T2N
Nm
26
26
26
26
26
26
26
26
17
Критический момент перегрузочный T2Not Nm
100
100
100
100
100
100
100
100
80
(допустимо 1000-кратно за срок службы передачи)
Допускаемые средн. обороты привода n1N мин-1
(При окружающей температуре 20°C) **
4400
4400
4400
4400
4400
4400
4800
5500
5500
Крутящий момент холостого хода (n
1=3000мин-1)
(При температуре передачи 20°C) **
T012
Nm
0,3
0,3
0,3
0,3
0,3
0,3
0,2
0,2
0,2
Макс. скорость вращения
n1Макс мин-1
6000
6000
6000
6000
6000
6000
6000
6000
6000
Люфт при проворачивании
jt
arcmin
стандартн. ≤ 6 / снижен. ≤ 4
Сопротивление проворачиванию Ct21 Nm/arcmin
3,5
макс. осевое усилие ***
F2AMax
N
2400
макс. радиальное усилие ***
F2RМакс
N
2700
макс. опрокидывающий момент
M2KМакс
Nm
140
К.п.д. при полной нагрузке
η
%
94
Прочность
Lh
h
> 20.000
(Расчет см. в каталоге расчетов "alpha")
Вес
м
кг
2,0
Громкость работы (n1 = 3000 мин-1) LPA
дБ(A)
< 64
макс. допуск. температура корпуса
°C
+ 90
Окружающая температура
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Лакировка
голубой RAL 5002
Направление вращения
Одинаково на стороне привода и отъема мощности
Вид защиты
IP 65 (по запросу IP 66)
Момент инерции
J1
кгсм2
11
0,08
0,07
0,07
0,06
0,06
0,06
0,06
0,06
0,06
(отнесенный к приводу)
Диаметр расточки зажимной втулки(мм)
14
0,18
0,17
0,17
0,16
0,16
0,16
0,16
0,16
0,16
* По запросу имеются бинарные передаточные отношения (8). Просим обращаться к фирме "alpha".
** При повышенных окружающих температурах снизить число оборотов n1N.
*** в отнесении к середине вала на стороне отбора мощности.
**** Измерено при передаточном отношении i 1 = 5 (без нагрузки)
Альтернативы: Варианты вала отбора мощности

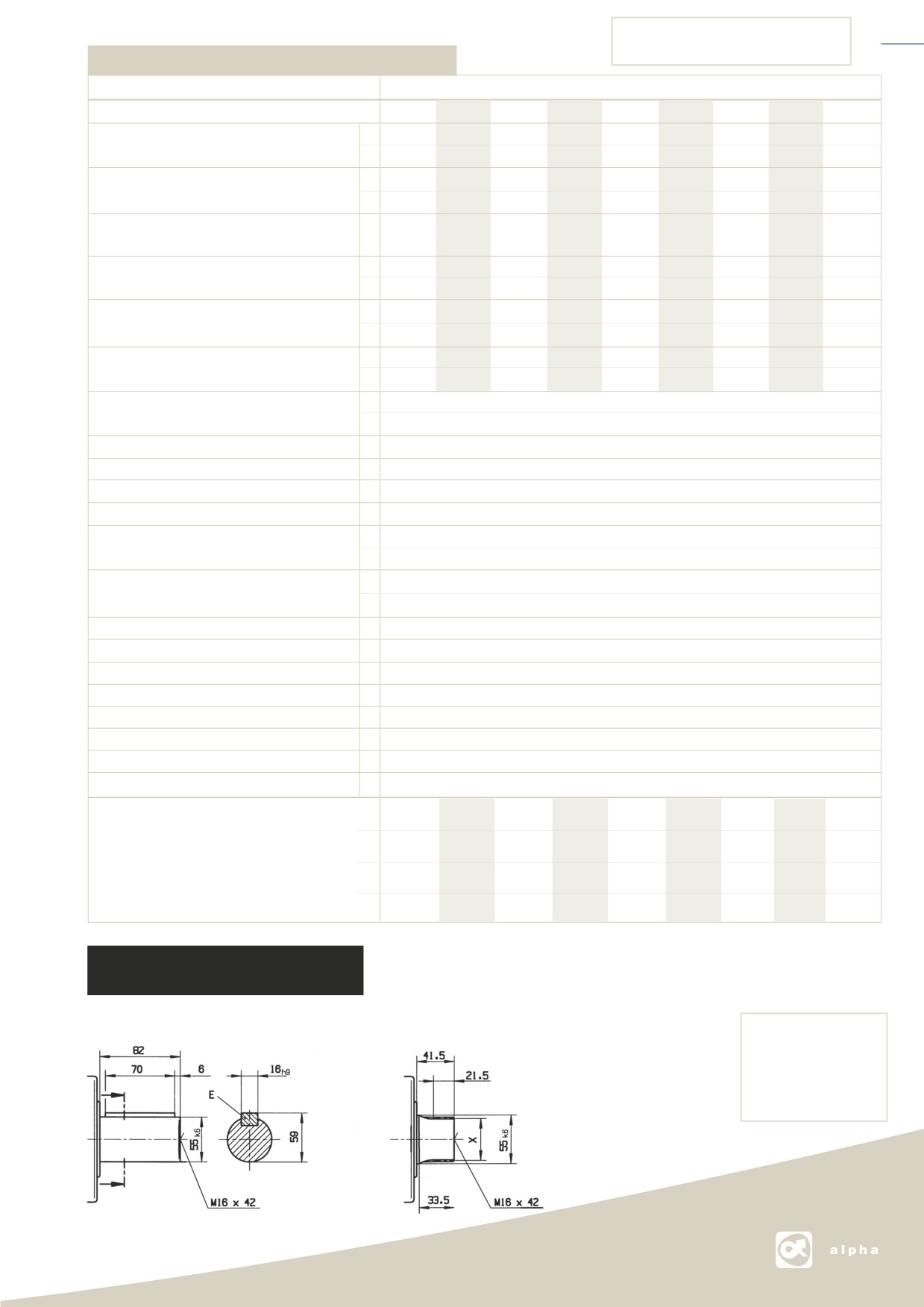

Wa∏ odbioru z rowkiem wpustowym w mm
Uz´bienie ewolwentowe wg DIN 5480 w mm
E = Wpust wg DIN6885, arkusz 1, forma A
X = W 16 x 0,8 x 30 x 18 x 6 mm, DIN5480
Tabela przeliczeniowa
1 in.lb
= 0.113 Nm
1 in.lb.s2 =
1130 kgcm2
1 lbf
= 4.44 N
1 lbm
= 0.4535 kg

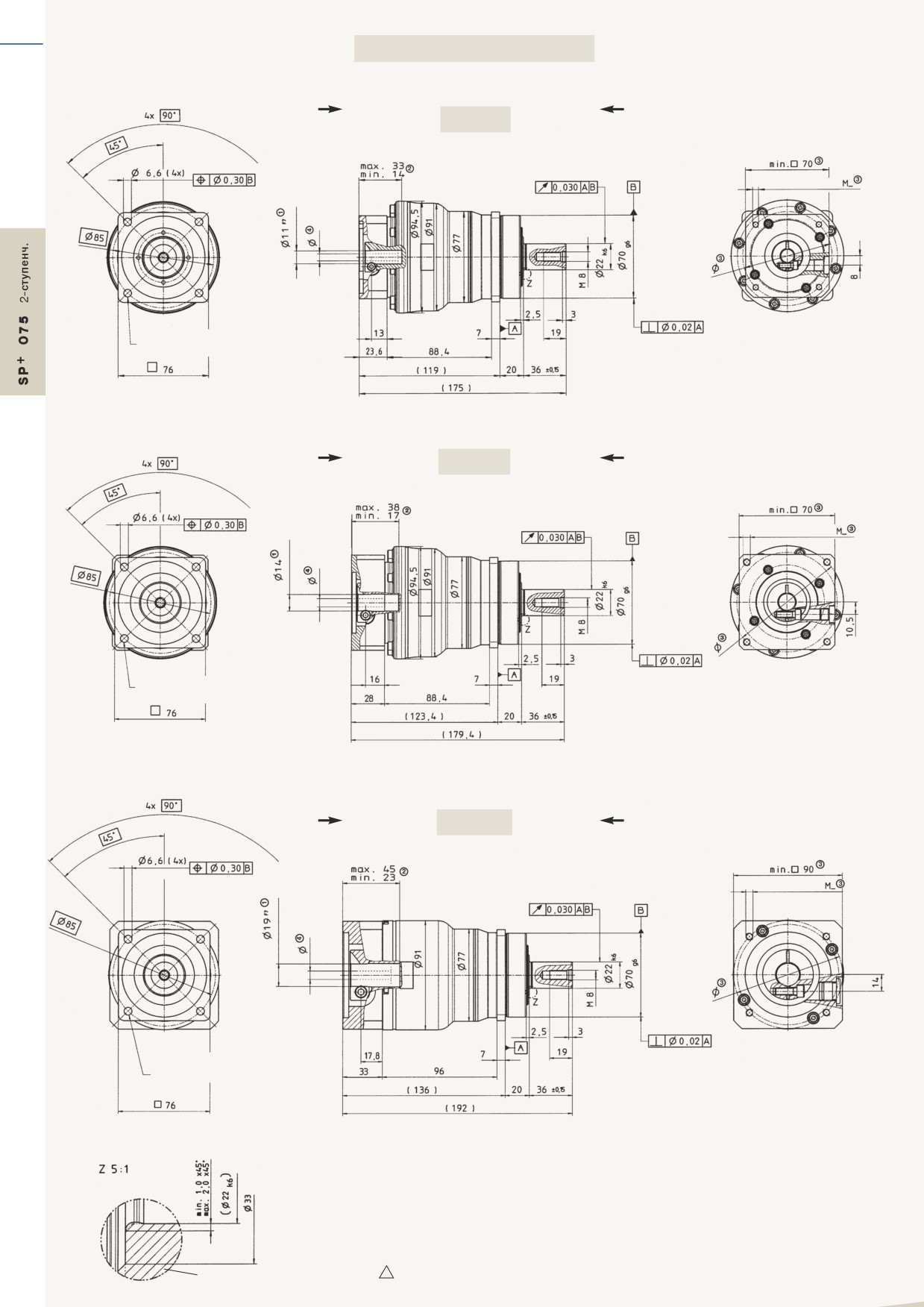

12

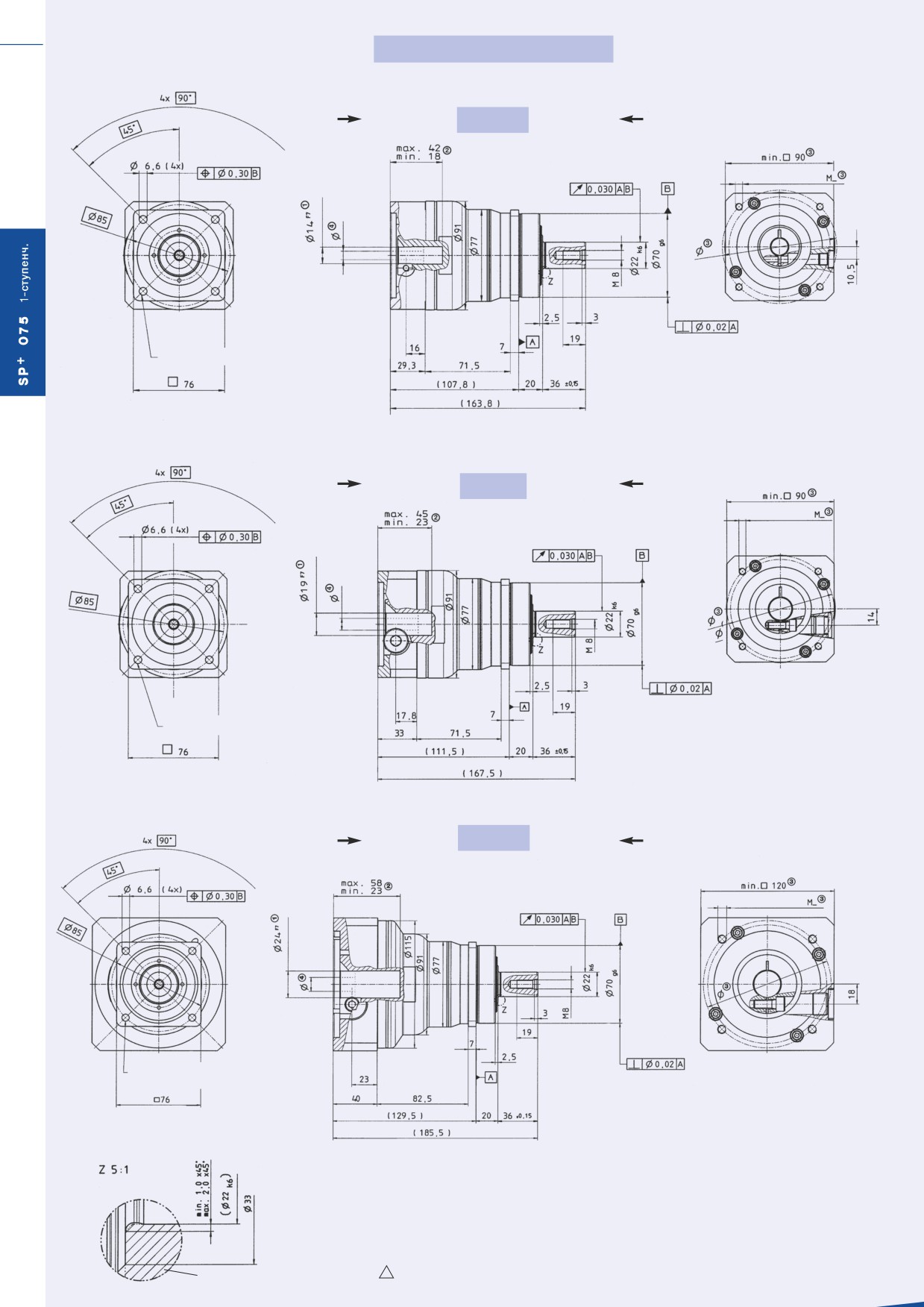

Вид A
Диаметр моторного вала (мм)
Вид Б
B
до 14
A
Резьба
для 4 болтов M6/ класс прочности 12.9
B
до 19
A
Резьба
для 4 болтов M6/ класс прочности 12.9
до 24
B
A
Резьба
для 4 болтов M6/
класс прочности 12.9
Недопустимые размеры ±1 мм
Проверить посадку двигательного вала
Мин./Макс. допустимая длина вала двигателя. Более длинные валы двигателя возможны,
обратитесь пожалуйста в фирму "alpha".
Размеры зависят от двигателя.
Меньшие диаметры вала двигателя через промежуточную втулку,
с минимальной толщиной стенки в 1 мм, соразмеримы
!
Монтаж двитателя соответственно инструкции по экслуатации
Z: Соединительная деталь
MF = циклический режим S5
13
MC = неперерывном режим S1

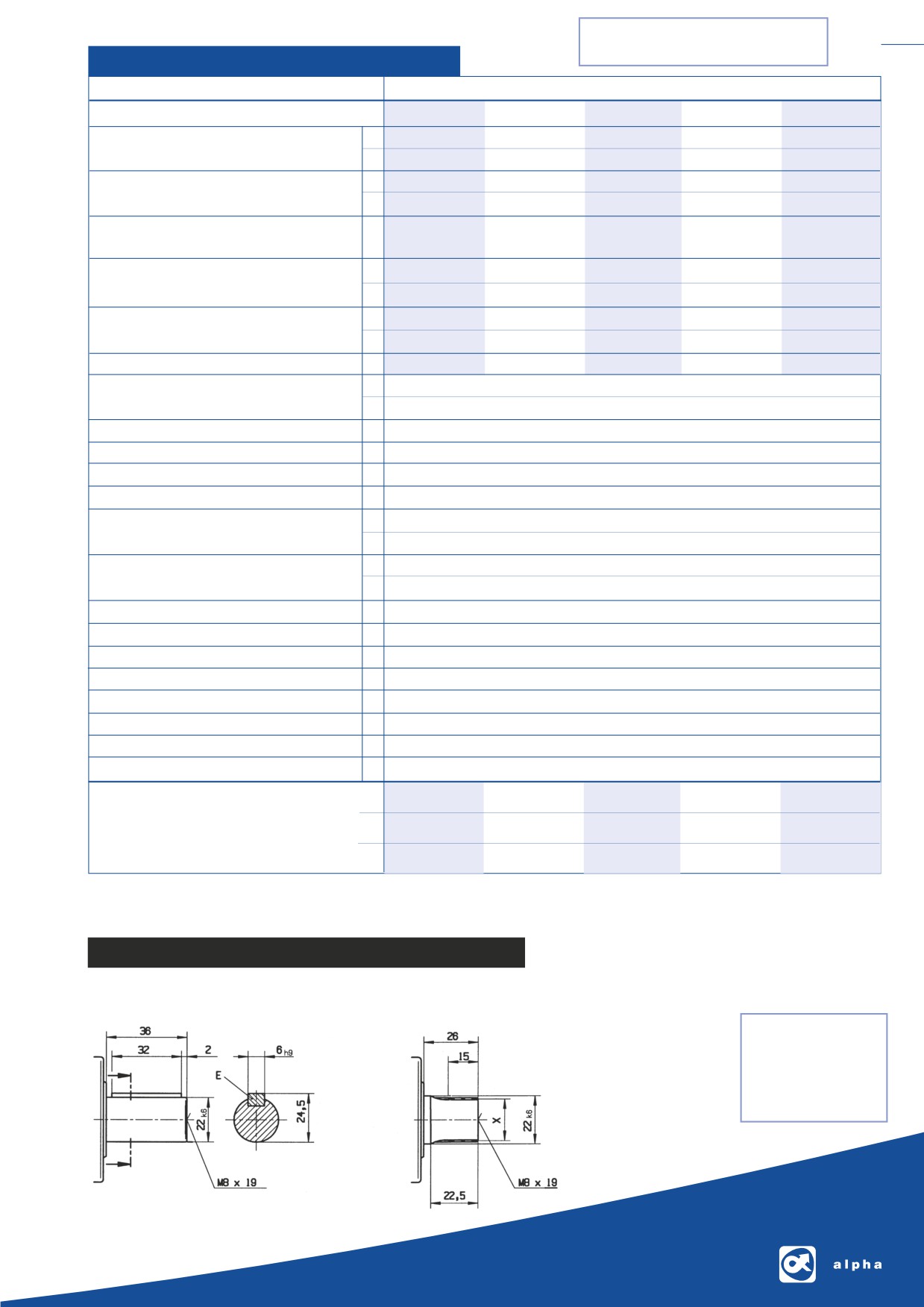

Технические данные SP+ 075
1-ступенч.
1-ступенчатая
Передаточные отношения *
i
3
4
5
7
10
MF
85
110
110
110
90
Maks. moment przyÊpieszenia
T2B
Nm
(maks.1000 cykli na godzin´)
MC
42
61
66
66
42
MF
47
75
75
75
52
Znamionowy moment
obrotowy przy odbiorze
T2N Nm
MC
26
39
41
42
26
Moment krytyczny przecià˝eniowy
T2Not
Nm
200
250
250
250
200
(dopuszczalny 1000 razy podczas okresu trwa∏oÊci przek∏adni)
MF
2900
2900
2900
3100
3100
Ârednia pr´dkoÊç obrotowa nap´du n1N
min-1
(przy temperaturze otoczenia 20°C) **
MC
4500
4500
4500
4500
4500
MF
1,5
1,2
1,0
0,8
0,6
Moment obrotowy biegu ja∏owego (n
1=3000 min-1)
(przy temperaturze otoczenia 20 C) **
T012
Nm
MC
0,25
0,25
0,25
0,15
0,15
Maks. pr´dkoÊç obrotowa nap´du
n1Max min-1
6000
6000
6000
6000
6000
MF
standardowa ≤ 4 / zredukowana ≤ 2
Luz skr´tny
jt
arcmin
MC
standardowa ≤ 6 / zredukowana ≤ 4
SztywnoÊç skr´tna
Ct21
Nm/arcmin
10
Maks. si∏a osiowa ***
F2AMax N
3350
Maks. si∏a promieniowa ***
F2RMax
N
4000
Maks. moment gnàcy
M2KMax
Nm
236
MF
97
Wspó∏czynnik sprawnoÊci
przy pe∏nym obcià˝eniu
η
%
MC
98,5
MF
> 20.000
Trwa∏oÊç
Lh
h
(patrz katalog obliczeƒ alpha)
MC
> 30.000
Ci´˝ar
m kg
3,9
G∏oÊnoÊç pracy (n1 = 3000 min-1)
LPA
B(A)
≤ 64
Maks. dopuszczalna temperatura obudowy °C
+ 90
Temperatura otoczenia
°C
от 0 до +40
Smarowanie
Смазка на весь срок службы
Lakier
голубой RAL 5002
Kierunek obrotów
Одинаково на стороне привода и отъема мощности
Rodzaj ochrony
IP 65 (по запросу IP 66)
14
0,94
0,69
0,58
0,48
0,42
Moment bezw∏adnoÊci masy J1
kgcm2
(odniesione do nap´du)
19
1,19
0,94
0,83
0,73
0,67
Ârednica otworu piasty zaciskowej (mm)
24
2,81
2,56
2,45
2,35
2,30
По запросу имеются бинарные передаточные отношения (8). Просим обращаться к фирме "alpha".
**
При повышенных окружающих температурах снизить число оборотов n1N.
***
в отнесении к середине вала на стороне отбора мощности.
**** Измерено при передаточном отношении i 1 = 5 (без нагрузки)
Альтернативы: Варианты вала отбора мощности
Wa∏ odbioru z rowkiem wpustowym w mm
Uz´bienie ewolwentowe wg DIN 5480 w mm
E = Wpust wg DIN6885, arkusz 1, forma A
X = W 22 x 1,25 x 30 x 16 x 6m, DIN5480
Tabela przeliczeniowa
1 in.lb
= 0.113 Nm
1 in.lb.s2 =
1130 kgcm2
1 lbf
= 4.44 N
1 lbm
= 0.4535 kg
14
Вид A
Диаметр моторного вала (мм)
Вид Б
B
A
до 11
Резьба
для 4 болтов M6/
класс прочности 12.9
B
до 14
A
Резьба
для 4 болтов M6/
класс прочности 12.9
B
до 19
A
Резьба
для 4 болтов M6/
класс прочности 12.9
Недопустимые размеры ±1 мм
Проверить посадку двигательного вала
Мин./Макс. допустимая длина вала двигателя. Более длинные валы двигателя возможны,
обратитесь пожалуйста в фирму "alpha".
Размеры зависят от двигателя.
Меньшие диаметры вала двигателя через промежуточную втулку,
с минимальной толщиной стенки в 1 мм, соразмеримы
!
Монтаж двитателя соответственно инструкции по экслуатации
Z: Соединительная деталь
MF = циклический режим S5
15
MC = неперерывном режим S1
Технические данные SP+ 075
2-ступенч.
2-ступенчатая
Передаточные отношения *
i
16
20
25
28
35
40
50
70
100
MF
110
110
110
110
110
110
110
110
90
Maks. moment przyÊpieszenia
T2B Nm
(maks.1000 cykli na godzin´)
MC
61
66
66
66
66
61
66
66
42
MF
75
75
75
75
75
75
75
75
52
Znamionowy moment
obrotowy przy odbiorze
T2N Nm
MC
39
41
41
42
41
39
41
42
26
Moment krytyczny przecià˝eniowy
T2Not
Nm
250
250
250
250
250
250
250
250
200
(dopuszczalny 1000 razy podczas okresu trwa∏oÊci przek∏adni)
MF
3500
3500
3500
3500
3500
3500
3800
4500
4500
Ârednia pr´dkoÊç obrotowa nap´du n1N
min-1
(przy temperaturze otoczenia 20°C) **
MC
4500
4500
4500
4500
4500
4500
4500
4500
4500
MF
0,4
0,3
0,3
0,3
0,2
0,2
0,2
0,1
0,1
Moment obrotowy biegu ja∏owego
(n1=3000 min-1)
(przy temperaturze otoczenia 20 C) **
T012
Nm
MC
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
Maks. pr´dkoÊç obrotowa nap´du
n1Max
min-1
6000
6000
6000
6000
6000
6000
6000
6000
6000
MF
standardowa ≤ 6 / zredukowana ≤ 4
Luz skr´tny
jt
arcmin
MC
standardowa ≤ 8 / zredukowana ≤ 6
SztywnoÊç skr´tna
Nm/arcmin
10
Ct21
Maks. si∏a osiowa ***
F2AMax N
3350
Maks. si∏a promieniowa ***
F2RMax N
4000
Maks. moment gnàcy
M2KMax Nm
236
MF
94
Wspó∏czynnik sprawnoÊci
przy pe∏nym obcià˝eniu
η
%
MC
96,5
MF
> 20.000
Trwa∏oÊç
Lh
h
(patrz katalog obliczeƒ alpha)
MC
> 30.000
Ci´˝ar
m kg
3,6
G∏oÊnoÊç pracy (n1 = 3000 min-1)
LPA B(A)
≤ 64
Maks. dopuszczalna temperatura obudowy °C
+ 90
Temperatura otoczenia
°C
от 0 до +40
Smarowanie
Смазка на весь срок службы
Lakier
голубой RAL 5002
Kierunek obrotów
Одинаково на стороне привода и отъема мощности
Rodzaj ochrony
IP 65 (по запросу IP 66)
11
0,17
0,14
0,14
0,11
0,11
0,10
0,10
0,10
0,10
Moment bezw∏adnoÊci masy J1
kgcm2
(odniesione do nap´du)
14
0,25
0,22
0,22
0,19
0,19
0,18
0,18
0,18
0,18
Ârednica otworu piasty zaciskowej (mm)
19
0,68
0,65
0,64
0,62
0,62
0,61
0,61
0,60
0,60
* По запросу имеются бинарные передаточные отношения (8). Просим обращаться к фирме "alpha".
** При повышенных окружающих температурах снизить число оборотов n1N.
*** в отнесении к середине вала на стороне отбора мощности.
**** Измерено при передаточном отношении i 1 = 5 (без нагрузки)
Альтернативы: Варианты вала отбора мощности
Wa∏ odbioru z rowkiem wpustowym w mm
Uz´bienie ewolwentowe wg DIN 5480 w mm
E = Wpust wg DIN6885, arkusz 1, forma A
X = W 22 x 1,25 x 30 x 16 x 6m, DIN5480
Tabela przeliczeniowa
1 in.lb
= 0.113 Nm
1 in.lb.s2 =
1130 kgcm2
1 lbf
= 4.44 N
1 lbm
= 0.4535 kg
16

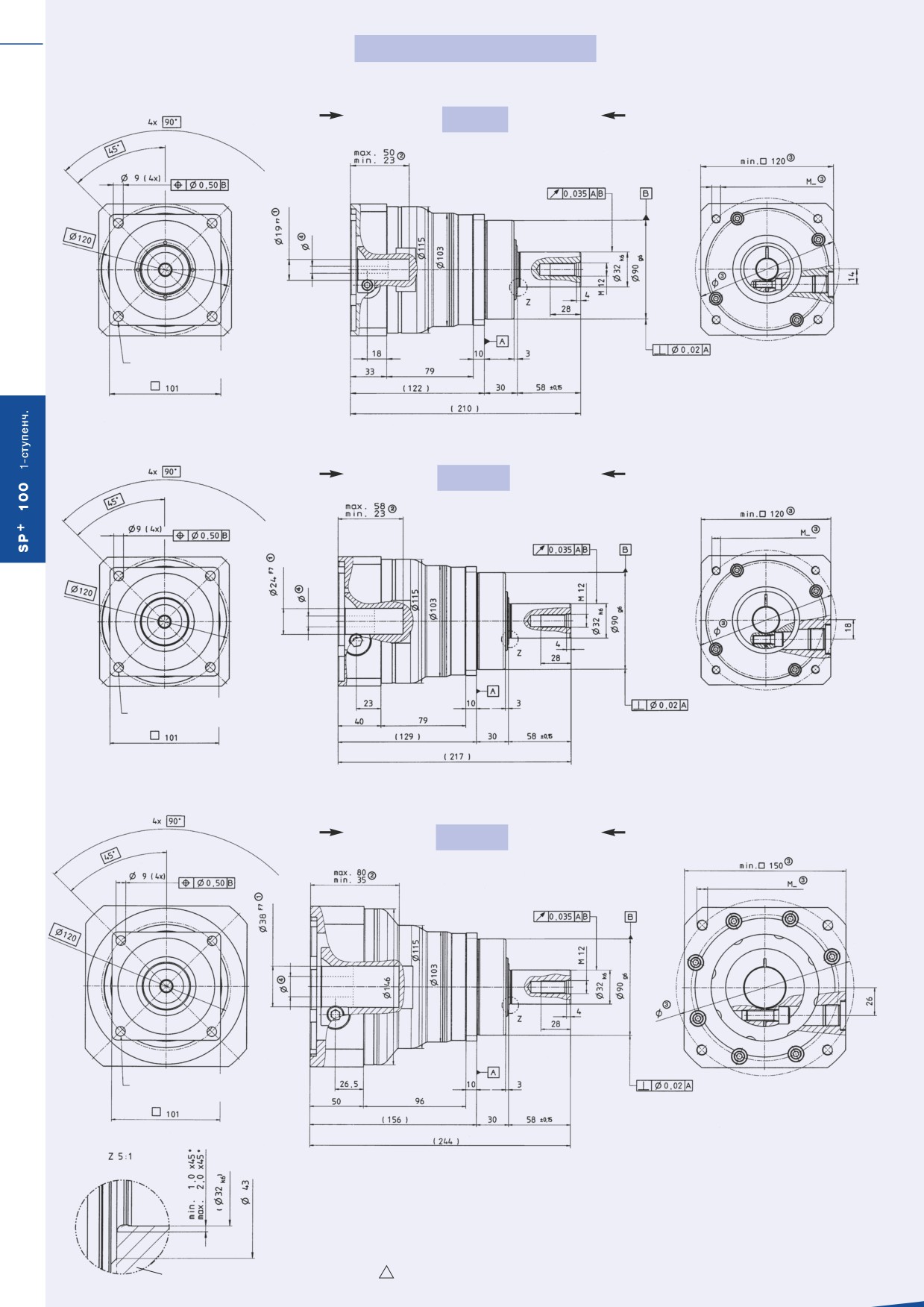

Вид A
Диаметр моторного вала (мм)
Вид Б
B
до 19
A
Резьба
для 4 болтов M8/
класс прочности 12.9
B
до 24
A
Резьба
для 4 болтов M8/
класс прочности 12.9
B
A
до 38
Резьба
для 4 болтов M8/
класс прочности 12.9
Недопустимые размеры ±1 мм
Проверить посадку двигательного вала
Мин./Макс. допустимая длина вала двигателя. Более длинные валы двигателя возможны,
обратитесь пожалуйста в фирму "alpha".
Размеры зависят от двигателя.
Меньшие диаметры вала двигателя через промежуточную втулку,
с минимальной толщиной стенки в 1 мм, соразмеримы
!
Монтаж двитателя соответственно инструкции по экслуатации
Z: Соединительная деталь
MF = циклический режим S5
17
MC = неперерывном режим S1

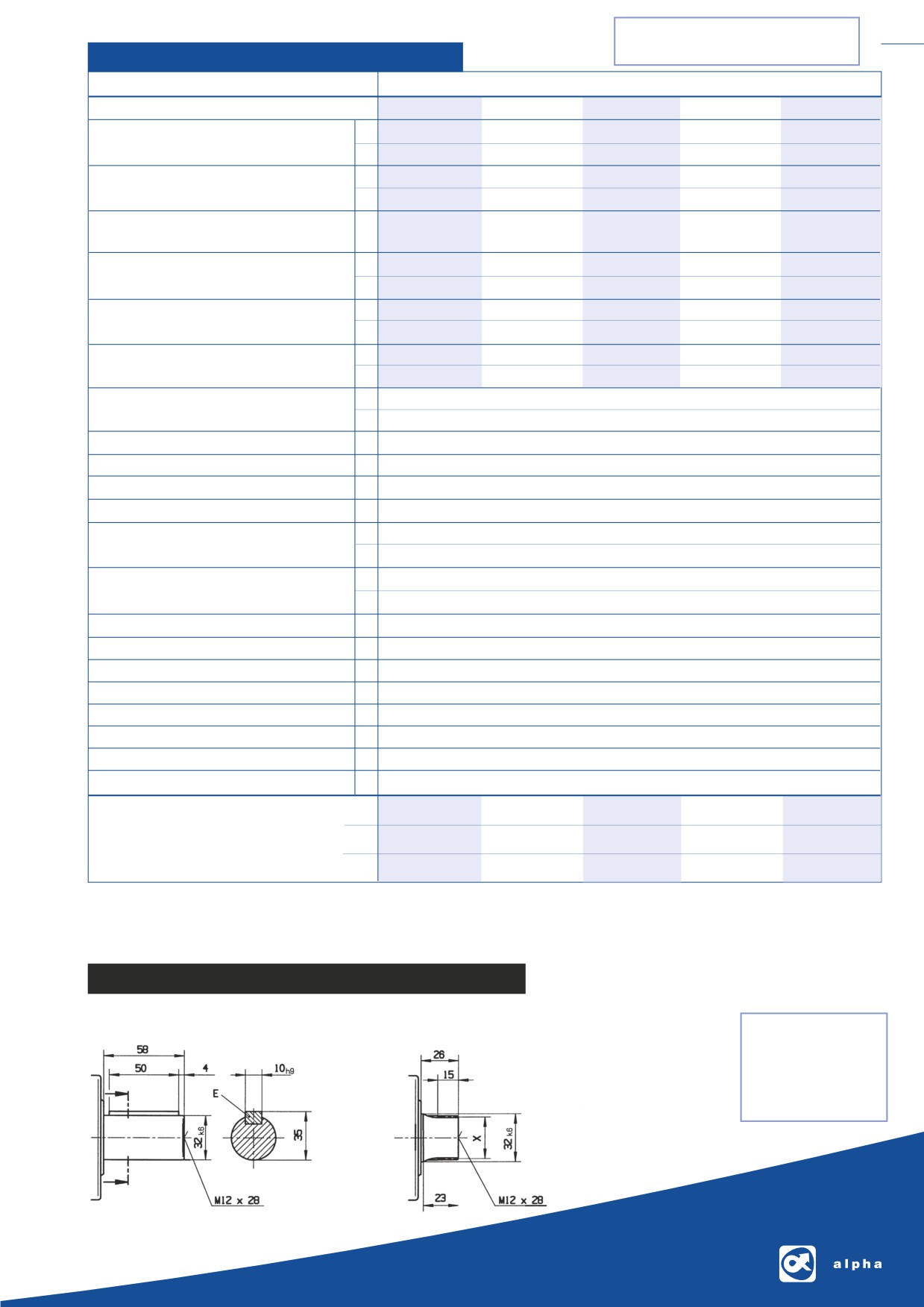

Технические данные SP+ 100
1-ступенч.
1-ступенчатая
Передаточные отношения *
i
3
4
5
7
10
MF
225
300
300
300
225
Maks. moment przyÊpieszenia
T2B Nm
(maks.1000 cykli na godzin´)
MC
100
150
160
165
105
MF
120
180
175
170
120
Znamionowy moment
obrotowy przy odbiorze
T2N
Nm
MC
65
100
105
105
65
Moment krytyczny przecià˝eniowy
T2Not
Nm
500
625
625
625
500
(dopuszczalny 1000 razy podczas okresu trwa∏oÊci przek∏adni)
MF
2500
2500
2500
2800
2800
Ârednia pr´dkoÊç obrotowa nap´du n1N
min-1
(przy temperaturze otoczenia 20°C) **
MC
3500
4000
4500
4500
4500
MF
3,2
2,7
2,3
1,9
1,3
Moment obrotowy biegu ja∏owego
(n1=3000 min-1)
(przy temperaturze otoczenia 20 C) **
T012
Nm
MC
0,5
0,5
0,5
0,4
0,4
MF
4500
4500
4500
4500
4500
Maks. pr´dkoÊç obrotowa nap´du n1Max min-1
MC
6000
6000
6000
6000
6000
MF
standardowa ≤ 3 / zredukowana ≤ 1
Luz skr´tny
jt
arcmin
MC
standardowa ≤ 4 / zredukowana ≤ 2
SztywnoÊç skr´tna
Ct21
Nm/arcmin
31
Maks. si∏a osiowa ***
F2AMax
N
5650
Maks. si∏a promieniowa ***
F2RMax
N
6300
Maks. moment gnàcy
M2KMax
Nm
487
Wspó∏czynnik sprawnoÊci
MF
97
przy pe∏nym obcià˝eniu
η
%
MC
98,5
MF
> 20.000
Trwa∏oÊç
Lh
h
(patrz katalog obliczeƒ alpha)
MC
> 30.000
Ci´˝ar
m kg
7,7
G∏oÊnoÊç pracy (n1 = 3000 min-1)
LPA
B(A)
≤ 66
Maks. dopuszczalna temperatura obudowy °C
+ 90
Temperatura otoczenia
°C
от 0 до +40
Smarowanie
Смазка на весь срок службы
Lakier
голубой RAL 5002
Kierunek obrotów
Одинаково на стороне привода и отъема мощности
Rodzaj ochrony
IP 65 (по запросу IP 66)
19
3,65
2,62
2,14
1,78
1,55
Moment bezw∏adnoÊci masy J1
kgcm2
(odniesione do nap´du)
24
4,68
3,65
2,99
2,81
2,58
Ârednica otworu piasty zaciskowej (mm)
38
10,46
9,43
8,95
8,59
8,36
По запросу имеются бинарные передаточные отношения (8). Просим обращаться к фирме "alpha".
**
При повышенных окружающих температурах снизить число оборотов n1N.
***
в отнесении к середине вала на стороне отбора мощности.
**** Измерено при передаточном отношении i 1 = 5 (без нагрузки)
Альтернативы: Варианты вала отбора мощности
Wa∏ odbioru z rowkiem wpustowym w mm
Uz´bienie ewolwentowe wg DIN 5480 w mm
E = Wpust wg DIN6885, arkusz 1, forma A
X = W 32 x 1,25 x 30 x 24 x 6m, DIN5480
Tabela przeliczeniowa
1 in.lb
= 0.113 Nm
1 in.lb.s2 =
1130 kgcm2
1 lbf
= 4.44 N
1 lbm
= 0.4535 kg
18

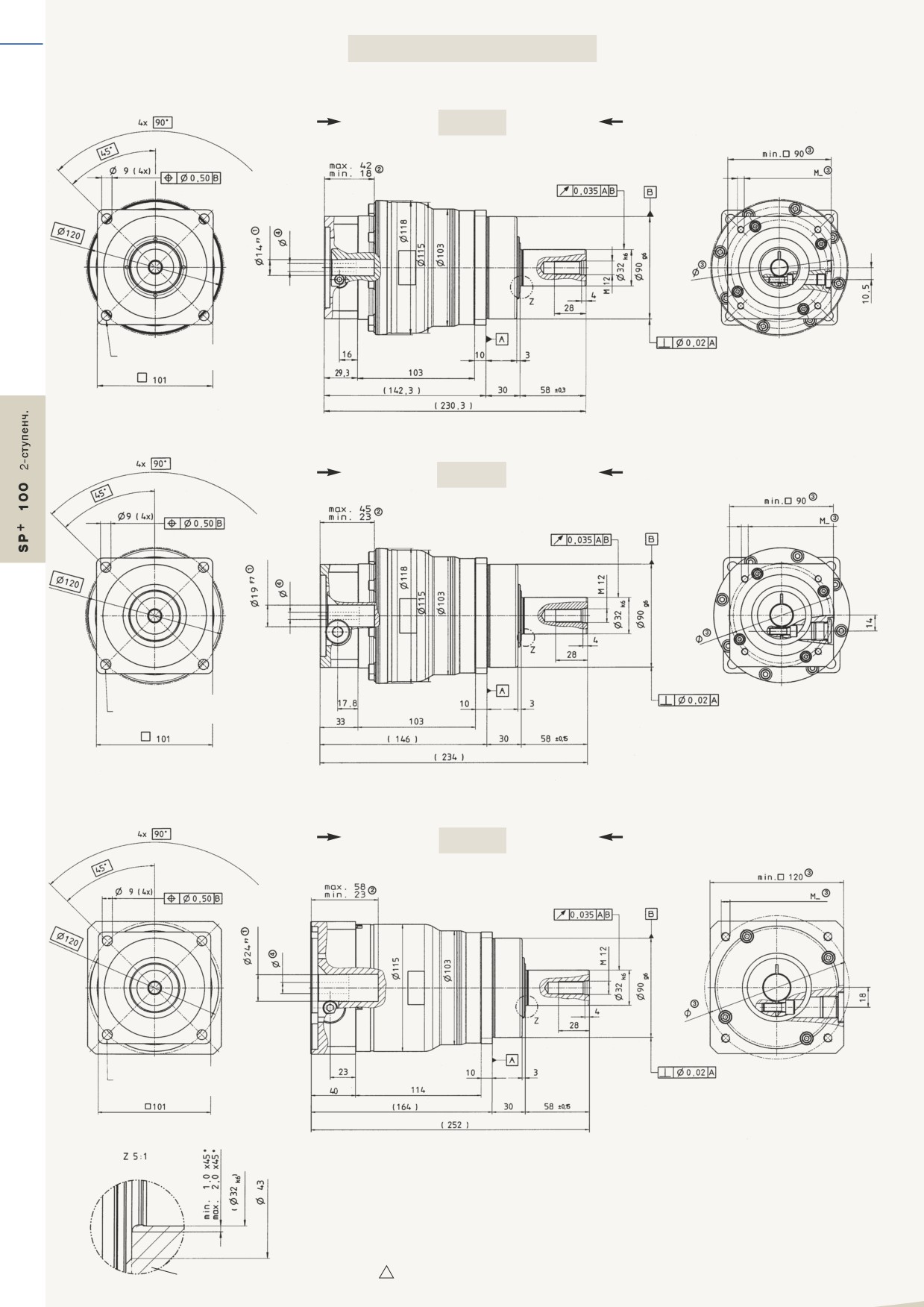

Вид A
Диаметр моторного вала (мм)
Вид Б
B
до 14
A
Резьба
для 4 болтов M8/
класс прочности 12.9
B
до 19
A
Резьба
для 4 болтов M8/
класс прочности 12.9
B
до 24
A
Резьба
для 4 болтов M8/
класс прочности 12.9
Недопустимые размеры ±1 мм
Проверить посадку двигательного вала
Мин./Макс. допустимая длина вала двигателя. Более длинные валы двигателя возможны,
обратитесь пожалуйста в фирму "alpha".
Размеры зависят от двигателя.
Меньшие диаметры вала двигателя через промежуточную втулку,
с минимальной толщиной стенки в 1 мм, соразмеримы
!
Монтаж двитателя соответственно инструкции по экслуатации
Z: Соединительная деталь
MF = циклический режим S5
19
MC = неперерывном режим S1

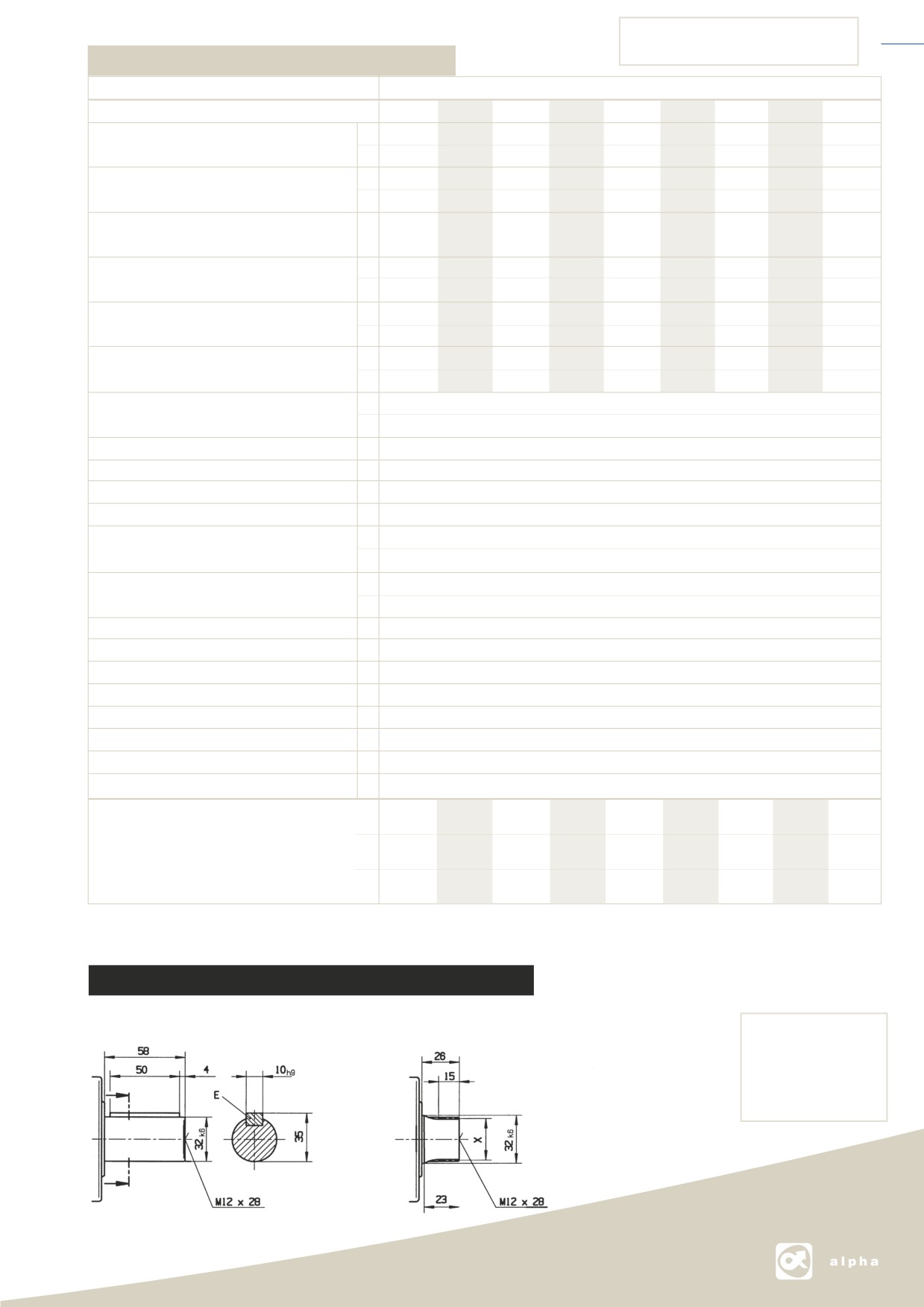

Технические данные SP+ 100
2-ступенч.
2-ступенчатая
Передаточные отношения *
i
16
20
25
28
35
40
50
70
100
MF
300
300
300
300
300
300
300
300
225
Maks. moment przyÊpieszenia
T2B Nm
(maks.1000 cykli na godzin´)
MC
150
160
160
165
160
150
160
165
105
MF
180
180
175
180
175
180
175
170
120
Znamionowy moment
obrotowy przy odbiorze
T2N
Nm
MC
100
105
105
105
105
100
105
105
65
Moment krytyczny przecià˝eniowy
T2Not
Nm
625
625
625
625
625
625
625
625
500
(dopuszczalny 1000 razy podczas okresu trwa∏oÊci przek∏adni)
MF
3100
3100
3100
3100
3100
3100
3500
4200
4200
Ârednia pr´dkoÊç obrotowa nap´du n1N min-1
(przy temperaturze otoczenia 20°C) **
MC
4500
4500
4500
4500
4500
4500
4500
4500
4500
MF
1,1
1,0
0,9
0,8
0,7
0,6
0,6
0,5
0,4
Moment obrotowy biegu ja∏owego (n
1=3000 min-1)
(przy temperaturze otoczenia 20 C) **
T012
Nm
MC
0,3
0,3
0,3
0,3
0,3
0,3
0,3
0,3
0,3
MF
4500
4500
4500
4500
4500
4500
4500
4500
4500
-1
Maks. pr´dkoÊç obrotowa nap´du
n1Max min
MC
6000
6000
6000
6000
6000
6000
6000
6000
6000
MF
standardowa ≤ 5 / zredukowana ≤
3
Luz skr´tny
jt
arcmin
MC
standardowa ≤ 6 / zredukowana ≤
4
SztywnoÊç skr´tna
Ct21
Nm/arcmin
31
Maks. si∏a osiowa ***
F2AMax
N
5650
Maks. si∏a promieniowa ***
F2RMax
N
6300
Maks. moment gnàcy
M2KMax
Nm
487
MF
94
Wspó∏czynnik sprawnoÊci
przy pe∏nym obcià˝eniu
η
%
MC
96,5
MF
> 20.000
Trwa∏oÊç
Lh
h
(patrz katalog obliczeƒ alpha)
MC
> 30.000
Ci´˝ar
m kg
7,9
G∏oÊnoÊç pracy (n1 = 3000 min-1)
≤ 66
LPA B(A)
Maks. dopuszczalna temperatura obudowy °C
+ 90
Temperatura otoczenia
°C
от 0 до +40
Smarowanie
Смазка на весь срок службы
Lakier
голубой RAL 5002
Kierunek obrotów
Одинаково на стороне привода и отъема мощности
Rodzaj ochrony
IP 65 (по запросу IP 66)
14
0,72
0,6
0,58
0,49
0,48
0,43
0,43
0,42
0,42
2
Moment bezw∏adnoÊci masy J1
kgcm
(odniesione do nap´du)
19
0,96
0,84
0,82
0,73
0,72
0,67
0,66
0,66
0,66
Ârednica otworu piasty zaciskowej (mm)
24
2,6
2,48
2,46
2,36
2,35
2,31
2,3
2,3
2,29
* По запросу имеются бинарные передаточные отношения (8). Просим обращаться к фирме "alpha".
** При повышенных окружающих температурах снизить число оборотов n1N.
*** в отнесении к середине вала на стороне отбора мощности.
**** Измерено при передаточном отношении i 1 = 5 (без нагрузки)
Альтернативы: Варианты вала отбора мощности
Wa∏ odbioru z rowkiem wpustowym w mm
Uz´bienie ewolwentowe wg DIN 5480 w mm
E = Wpust wg DIN6885, arkusz 1, forma A
X = W 32 x 1,25 x 30 x 24 x 6m, DIN5480
Tabela przeliczeniowa
1 in.lb
= 0.113 Nm
1 in.lb.s2 =
1130 kgcm2
1 lbf
= 4.44 N
1 lbm
= 0.4535 kg
20
Вид A
Диаметр моторного вала (мм)
Вид Б
B
до 24
A
Резьба
для 4 болтов M10/
класс прочности 12.9
B
до 32 и 38
A
Резьба
для 4 болтов M10/
класс прочности 12.9
B
до 48
A
Резьба
для 4 болтов M10/
класс прочности 12.9
Z: Соединительная деталь
Недопустимые размеры ±1 мм
Проверить посадку двигательного вала
Мин./Макс. допустимая длина вала двигателя. Более длинные валы двигателя возможны,
обратитесь пожалуйста в фирму "alpha".
Размеры зависят от двигателя.
Меньшие диаметры вала двигателя через промежуточную втулку,
с минимальной толщиной стенки в 1 мм, соразмеримы
Монтаж двитателя соответственно инструкции по экслуатации
!
MF = циклический режим S5
21
MC = неперерывном режим S1
Технические данные SP+ 140
1-ступенч.
1-ступенчатая
Передаточные отношения *
i
3
4
5
7
10
MF
390
600
600
600
480
Maks. moment przyÊpieszenia
T2B Nm
(maks.1000 cykli na godzin´)
MC
200
230
320
330
195
MF
200
360
360
360
220
Znamionowy moment
obrotowy przy odbiorze
T2N
Nm
MC
130
195
205
210
120
Moment krytyczny przecià˝eniowy
T2Not
Nm
1000
1250
1250
1250
1250
(dopuszczalny 1000 razy podczas okresu trwa∏oÊci przek∏adni)
MF
2100
2100
2100
2600
2600
Ârednia pr´dkoÊç obrotowa nap´du n1N min-1
(przy temperaturze otoczenia 20°C) **
MC
3000
3500
4500
4500
4500
MF
5,5
4,5
3,8
3,2
2,3
Moment obrotowy biegu ja∏owego (n
1=3000 min-1)
(przy temperaturze otoczenia 20 C) **
T012
Nm
MC
0,75
0,75
0,75
0,55
0,55
MF
4000
4000
4000
4000
4000
Maks. pr´dkoÊç obrotowa nap´du n1Max min-1
MC
6000
6000
6000
6000
6000
MF
Standard ≤ 3 / Reduziert ≤ 1
Luz skr´tny
jt
arcmin
MC
Standard ≤ 4 / Reduziert ≤ 2
SztywnoÊç skr´tna
Ct21
Nm/arcmin
53
Maks. si∏a osiowa ***
F2AMax
N
9870
Maks. si∏a promieniowa ***
F2RMax
N
9450
Maks. moment gnàcy
M2KMax
Nm
952
MF
97
Wspó∏czynnik sprawnoÊci
przy pe∏nym obcià˝eniu
η
%
MC
98,5
MF
> 20.000
Trwa∏oÊç
Lh
h
(patrz katalog obliczeƒ alpha)
MC
> 30.000
Ci´˝ar
m kg
17,2
G∏oÊnoÊç pracy (n1 = 3000 min-1)
LPA
B(A)
≤ 66
Maks. dopuszczalna temperatura obudowy °C
+ 90
Temperatura otoczenia
°C
от 0 до +40
Smarowanie
Смазка на весь срок службы
Lakier
голубой RAL 5002
Kierunek obrotów
Одинаково на стороне привода и отъема мощности
Rodzaj ochrony
IP 65 (по запросу IP 66)
24
12,3
8,66
7,46
6,38
5,8
Moment bezw∏adnoÊci masy J1
kgcm2
(odniesione do nap´du)
32
17,89
14,26
13,06
11,97
11,39
Ârednica otworu piasty zaciskowej (mm)
38
17,32
13,68
12,47
11,39
10,81
48
28,48
24,84
23,64
22,55
21,97
По запросу имеются бинарные передаточные отношения (8). Просим обращаться к фирме "alpha".
**
При повышенных окружающих температурах снизить число оборотов n1N.
***
в отнесении к середине вала на стороне отбора мощности.
**** Измерено при передаточном отношении i 1 = 5 (без нагрузки)
Альтернативы: Варианты вала отбора мощности
Wa∏ odbioru z rowkiem wpustowym w mm
Uz´bienie ewolwentowe wg DIN 5480 w mm
Tabela przeliczeniowa
E = Wpust wg DIN6885, arkusz 1, forma A
X = W 40 x 2 x 30 x 18 x 6m, DIN5480
1 in.lb
= 0.113 Nm
1 in.lb.s2 =
1130 kgcm2
1 lbf
= 4.44 N
1 lbm
= 0.4535 kg
22

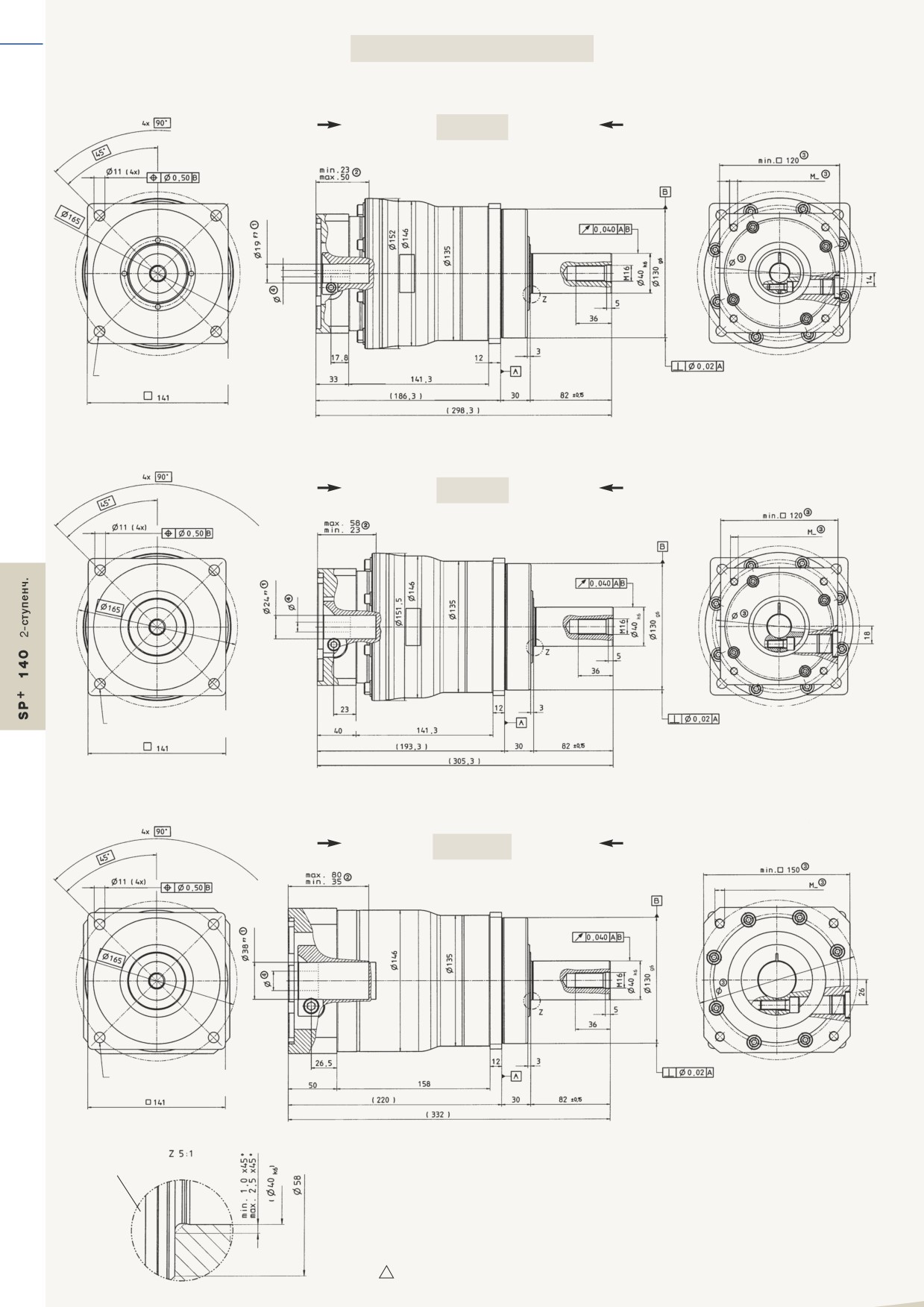

Вид A
Диаметр моторного вала (мм)
Вид Б
B
до 19
A
Резьба
для 4 болтов M10/
класс прочности 12.9
B
до 24
A
Резьба
для 4 болтов M10/
класс прочности 12.9
B
до 38
A
Резьба
для 4 болтов M10/
класс прочности 12.9
Z: Соединительная деталь
Недопустимые размеры ±1 мм
Проверить посадку двигательного вала
Мин./Макс. допустимая длина вала двигателя. Более длинные валы двигателя возможны,
обратитесь пожалуйста в фирму "alpha".
Размеры зависят от двигателя.
Меньшие диаметры вала двигателя через промежуточную втулку,
с минимальной толщиной стенки в 1 мм, соразмеримы
Монтаж двитателя соответственно инструкции по экслуатации
!
MF = циклический режим S5
23
MC = неперерывном режим S1
Технические данные SP+ 140
2-ступенч.
2-ступенчатая
Передаточные отношения *
i
16
20
25
28
35
40
50
70
100
MF
600
600
600
600
600
600
600
600
480
Maks. moment przyÊpieszenia
T2B Nm
(maks.1000 cykli na godzin´)
MC
230
320
320
330
320
230
320
330
195
MF
360
360
360
360
360
360
360
360
220
Znamionowy moment
obrotowy przy odbiorze
T2N Nm
MC
195
205
205
210
205
195
205
210
120
Moment krytyczny przecià˝eniowy T2Not Nm
1250
1250
1250
1250
1250
1250
1250
1250
1000
(dopuszczalny 1000 razy podczas okresu trwa∏oÊci przek∏adni)
MF
2900
2900
2900
2900
2900
2900
3200
3200
3900
Ârednia pr´dkoÊç obrotowa nap´du n1N
min-1
(przy temperaturze otoczenia 20°C) **
MC
4500
4500
4500
4500
4500
4500
4500
4500
4500
Moment obrotowy biegu ja∏owego (n
MF
1,6
1,6
1,5
1,5
1,4
1,4
1,3
1,2
1,1
1=3000 min-1)
(przy temperaturze otoczenia 20 C) **
T012 Nm
MC
0,4
0,4
0,4
0,4
0,4
0,4
0,4
0,4
0,4
MF
4000
4000
4000
4000
4000
4000
4000
4000
4000
Maks. pr´dkoÊç obrotowa nap´du n1Max min-1
MC
6000
6000
6000
6000
6000
6000
6000
6000
6000
MF
standardowa ≤ 5 / zredukowana ≤ 3
Luz skr´tny
jt
arcmin
MC
standardowa ≤ 6 / zredukowana ≤ 4
SztywnoÊç skr´tna
Nm/arcmin
53
Ct21
Maks. si∏a osiowa ***
F2AMax N
9870
Maks. si∏a promieniowa ***
F2RMax
N
9450
Maks. moment gnàcy
M2KMax
Nm
952
Wspó∏czynnik sprawnoÊci
MF
94
przy pe∏nym obcià˝eniu
η
%
MC
96,5
MF
> 20.000
Trwa∏oÊç
Lh
h
(patrz katalog obliczeƒ alpha)
MC
> 30.000
Ci´˝ar
m kg
17
G∏oÊnoÊç pracy (n1 = 3000 min-1)
LPA B(A)
≤ 66
Maks. dopuszczalna temperatura obudowy °C
+ 90
Temperatura otoczenia
°C
от 0 до +40
Smarowanie
Смазка на весь срок службы
Lakier
голубой RAL 5002
Kierunek obrotów
Одинаково на стороне привода и отъема мощности
Rodzaj ochrony
IP 65 (по запросу IP 66)
19
2,79
2,26
2,21
1,84
1,82
1,58
1,57
1,56
1,55
Moment bezw∏adnoÊci masy J1
kgcm2
(odniesione do nap´du)
24
3,61
3,08
3,08
2,66
2,63
2,39
2,38
2,37
2,37
Ârednica otworu piasty zaciskowej (mm)
38
9,6
9,07
9,07
8,65
8,63
8,39
8,37
8,36
8,36
По запросу имеются бинарные передаточные отношения (8). Просим обращаться к фирме "alpha".
**
При повышенных окружающих температурах снизить число оборотов n1N.
*** в отнесении к середине вала на стороне отбора мощности.
**** Измерено при передаточном отношении i 1 = 5 (без нагрузки)
Альтернативы: Варианты вала отбора мощности
Wa∏ odbioru z rowkiem wpustowym w mm
Uz´bienie ewolwentowe wg DIN 5480 w mm
E = Wpust wg DIN6885, arkusz 1, forma A
X = W 40 x 2 x 30 x 18 x 6m, DIN5480
Tabela przeliczeniowa
1 in.lb
= 0.113 Nm
1 in.lb.s2 =
1130 kgcm2
1 lbf
= 4.44 N
1 lbm
= 0.4535 kg
24

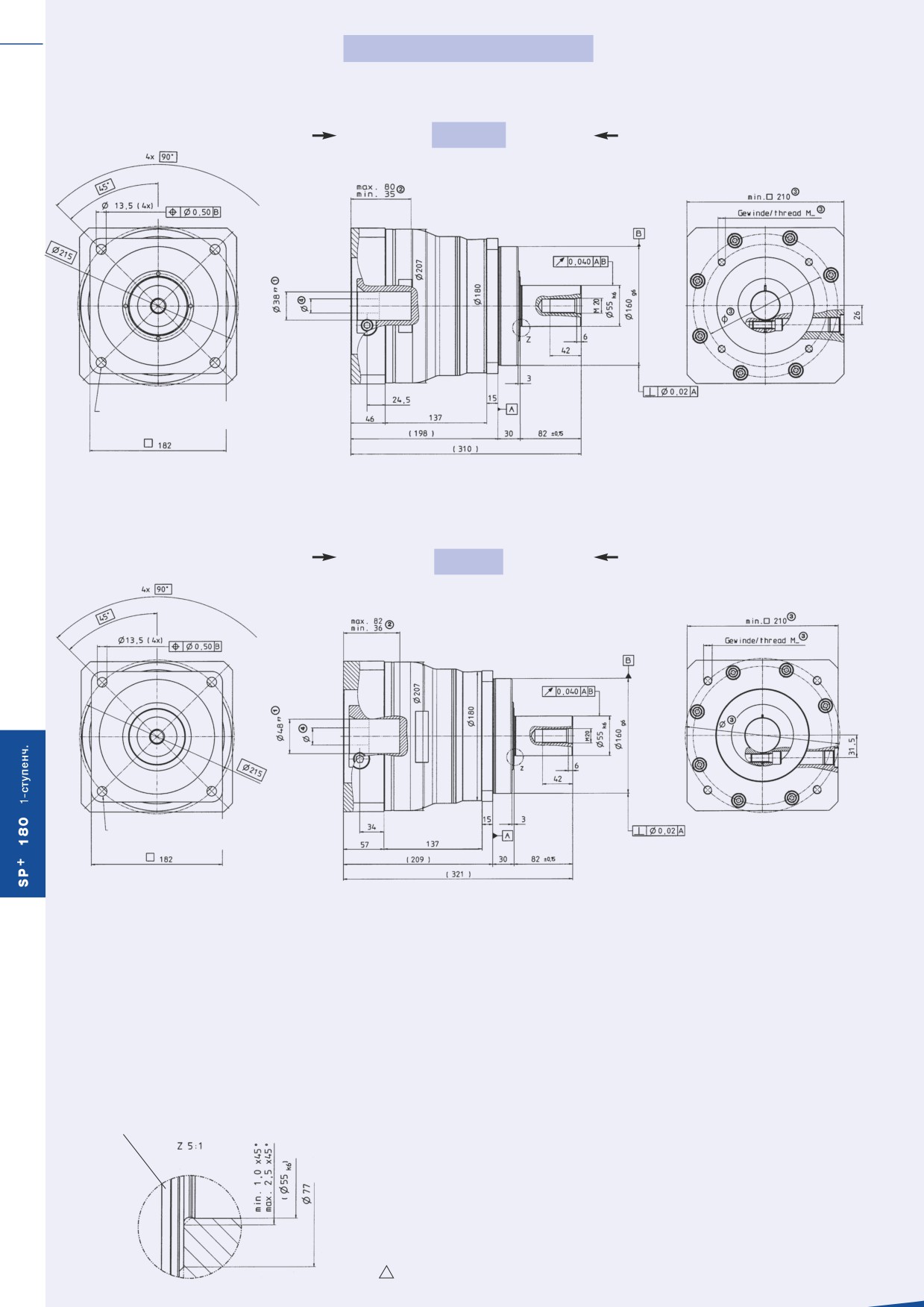

Вид A
Диаметр моторного вала (мм)
Вид Б
B
до 38
A
Резьба
для 4 болтов M10/
класс прочности 12.9
B
до 48
A
Резьба
для 4 болтов M10/
класс прочности 12.9
Z: Соединительная деталь
Недопустимые размеры ±1 мм
Проверить посадку двигательного вала
Мин./Макс. допустимая длина вала двигателя. Более длинные валы двигателя возможны,
обратитесь пожалуйста в фирму "alpha".
Размеры зависят от двигателя.
Меньшие диаметры вала двигателя через промежуточную втулку,
с минимальной толщиной стенки в 1 мм, соразмеримы
Монтаж двитателя соответственно инструкции по экслуатации
!
MF = циклический режим S5
25
MC = неперерывном режим S1

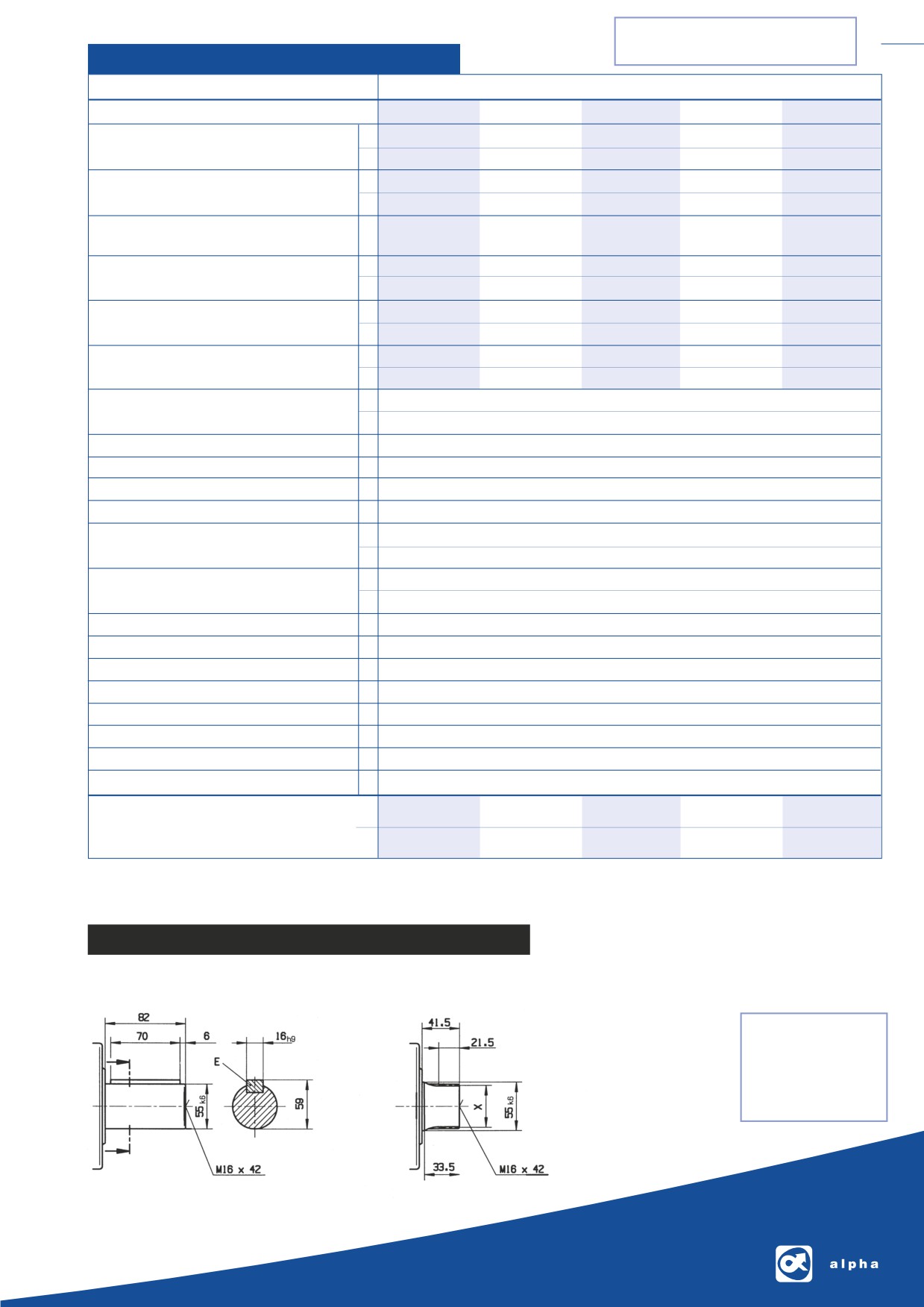

Технические данные SP+ 180
1-ступенч.
1-ступенчатая
Передаточные отношения *
i
3
4
5
7
10
Maks. moment przyÊpieszenia
T2B Nm
MF
880
1100
1100
1100
880
(maks.1000 cykli na godzin´)
MC
275
410
430
450
485
Znamionowy moment
MF
530
750
750
750
750
obrotowy przy odbiorze
T2N Nm
MC
170
255
270
275
305
Moment krytyczny przecià˝eniowy
T2Not
Nm
2200
2750
2750
2750
2200
(dopuszczalny 1000 razy podczas okresu trwa∏oÊci przek∏adni)
MF
1500
1500
1500
2300
2300
Ârednia pr´dkoÊç obrotowa nap´du n1N
min-1
(przy temperaturze otoczenia 20°C) **
MC
3000
3500
4500
4500
4500
Moment obrotowy biegu ja∏owego (n
MF
-
9
7,2
2,1
2,3
1=3000 min-1)
(przy temperaturze otoczenia 20 C) **
T012
Nm
MC
1,0
1,0
1,0
0,75
0,75
MF
3500
3500
3500
3500
3500
Maks. pr´dkoÊç obrotowa nap´du n1Max min-1
MC
4500
6000
6000
6000
6000
MF
standardowa ≤ 3 / zredukowana ≤ 1
Luz skr´tny
jt
arcmin
MC
standardowa ≤ 4 / zredukowana ≤ 2
SztywnoÊç skr´tna
Nm/arcmin
175
Ct21
Maks. si∏a osiowa ***
F2AMax N
14150
Maks. si∏a promieniowa ***
F2RMax N
14700
Maks. moment gnàcy
M2KMax Nm
1600
MF
97
Wspó∏czynnik sprawnoÊci
przy pe∏nym obcià˝eniu
η
%
MC
98,.5
MF
> 20.000
Trwa∏oÊç
Lh
h
(patrz katalog obliczeƒ alpha)
MC
> 30.000
Ci´˝ar
m kg
34
G∏oÊnoÊç pracy (n1 = 3000 min-1)
≤ 66
LPA B(A)
Maks. dopuszczalna temperatura obudowy °C
+ 90
от 0 до +40
Temperatura otoczenia
°C
Smarowanie
Смазка на весь срок службы
Lakier
голубой RAL 5002
Kierunek obrotów
Одинаково на стороне привода и отъема мощности
Rodzaj ochrony
IP 65 (по запросу IP 66)
Moment bezw∏adnoÊci masy J1
kgcm2
38
67,09
45,08
36,37
28,57
24,40
(odniesione do nap´du)
Ârednica otworu piasty zaciskowej (mm)
48
66,39
44,35
39,72
33,14
29,44
По запросу имеются бинарные передаточные отношения (8). Просим обращаться к фирме "alpha".
**
При повышенных окружающих температурах снизить число оборотов n1N.
***
в отнесении к середине вала на стороне отбора мощности.
**** Измерено при передаточном отношении i 1 = 5 (без нагрузки)
Альтернативы: Варианты вала отбора мощности
Wa∏ odbioru z rowkiem wpustowym w mm
Uz´bienie ewolwentowe wg DIN 5480 w mm
E = Wpust wg DIN6885, arkusz 1, forma A
X = W 55 x 2 x 30 x 26 x 6m, DIN5480
Tabela przeliczeniowa
1 in.lb
= 0.113 Nm
1 in.lb.s2 =
1130 kgcm2
1 lbf
= 4.44 N
1 lbm
= 0.4535 kg
26

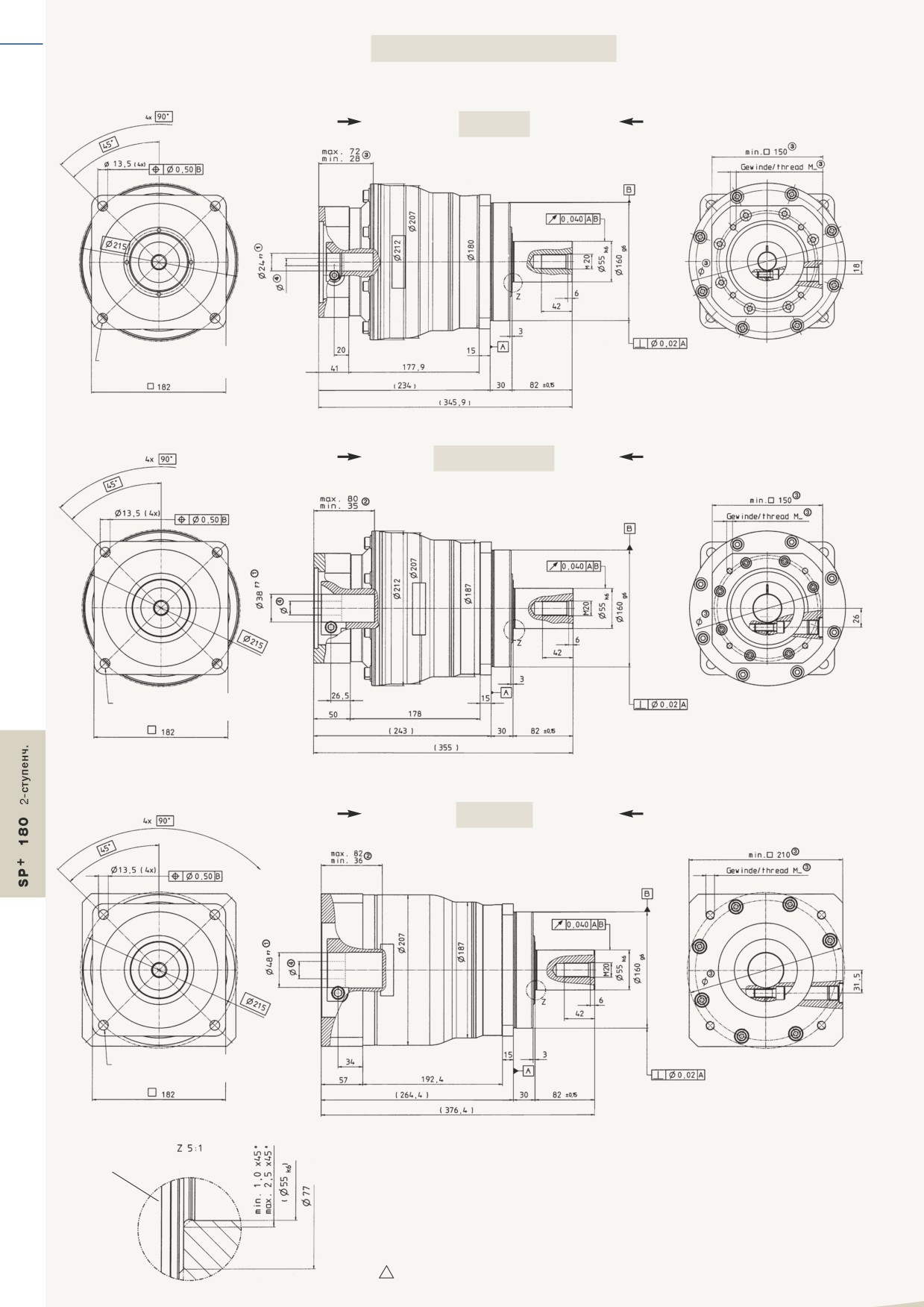

Вид A
Диаметр моторного вала (мм)
Вид Б
B
до 24
A
Резьба
для 4 болтов M12/
класс прочности 12.9
B
до 32 и 38
A
Резьба
для 4 болтов M12/
класс прочности 12.9
B
до 48
A
Резьба
для 4 болтов M12/
класс прочности 12.9
Z: Соединительная деталь
Недопустимые размеры ±1 мм
Проверить посадку двигательного вала
Мин./Макс. допустимая длина вала двигателя. Более длинные валы двигателя возможны,
обратитесь пожалуйста в фирму "alpha".
Размеры зависят от двигателя.
Меньшие диаметры вала двигателя через промежуточную втулку,
с минимальной толщиной стенки в 1 мм, соразмеримы
Монтаж двитателя соответственно инструкции по экслуатации
!
MF = циклический режим S5
27
MC = неперерывном режим S1
Технические данные SP+ 180
2-ступенч.
2-ступенчатая
Передаточные отношения *
i
16
20
25
28
35
40
50
70
100
Maks. moment przyÊpieszenia
T2B Nm
MF
1100
1100
1100
1100
1100
1100
1100
1100
880
(maks.1000 cykli na godzin´)
MC
410
430
430
450
430
410
430
450
485
Znamionowy moment
MF
750
750
750
750
750
750
750
750
750
obrotowy przy odbiorze
T2N Nm
MC
255
270
270
275
270
255
270
275
305
Moment krytyczny przecià˝eniowy
T2Not
Nm
2750
2750
2750
2750
2750
2750
2750
2750
2200
(dopuszczalny 1000 razy podczas okresu trwa∏oÊci przek∏adni)
MF
2700
2700
2700
2700
2700
2700
2900
3200
3400
Ârednia pr´dkoÊç obrotowa nap´du n1N
min-1
(przy temperaturze otoczenia 20°C) **
MC
4500
4500
4500
4500
4500
4500
4500
4500
4500
Moment obrotowy biegu ja∏owego (n
MF
2,9
2,7
2,5
2,3
2,0
1,8
1,7
1,5
1,3
1=3000 min-1)
(przy temperaturze otoczenia 20 C) **
T012
Nm
MC
0,5
0,5
0,5
0,5
0,5
0,5
0,5
0,5
0,5
MF
4000
4000
4000
4000
4000
4000
4000
4000
4000
Maks. pr´dkoÊç obrotowa nap´du n1Max min-1
MC
6000
6000
6000
6000
6000
6000
6000
6000
6000
MF
standardowa ≤ 5 / zredukowana ≤ 3
Luz skr´tny
jt
arcmin
MC
standardowa ≤ 6 / zredukowana ≤ 4
SztywnoÊç skr´tna
Ct21
Nm/arcmin
175
Maks. si∏a osiowa ***
F2AMax
N
14150
Maks. si∏a promieniowa ***
F2RMax
N
14700
Maks. moment gnàcy
M2KMax
Nm
1600
MF
94
Wspó∏czynnik sprawnoÊci
przy pe∏nym obcià˝eniu
η
%
MC
96,5
MF
> 20.000
Trwa∏oÊç
Lh
h
(patrz katalog obliczeƒ alpha)
MC
> 30.000
Ci´˝ar
m kg
36,4
G∏oÊnoÊç pracy (n1 = 3000 min-1)
≤ 66
LPA B(A)
Maks. dopuszczalna temperatura obudowy °C
+ 90
от 0 до +40
Temperatura otoczenia
°C
Smarowanie
Смазка на весь срок службы
Lakier
голубой RAL 5002
Kierunek obrotów
Одинаково на стороне привода и отъема мощности
Rodzaj ochrony
IP 65 (по запросу IP 66)
24
10,24
8,48
8,20
6,90
6,75
6,06
5,98
5,92
5,88
Moment bezw∏adnoÊci masy J1
kgcm2
32
15,83
14,08
13,79
12,49
12,35
11,65
11,58
11,51
11,47
(odniesione do nap´du)
Ârednica otworu piasty zaciskowej (mm)
38
14,36
12,06
12,31
11,02
10,87
10,17
10,10
10,03
10,00
48
26,41
24,66
24,37
23,07
22,93
22,23
22,16
22,09
22,05
* По запросу имеются бинарные передаточные отношения (8). Просим обращаться к фирме "alpha".
** При повышенных окружающих температурах снизить число оборотов n1N.
*** в отнесении к середине вала на стороне отбора мощности.

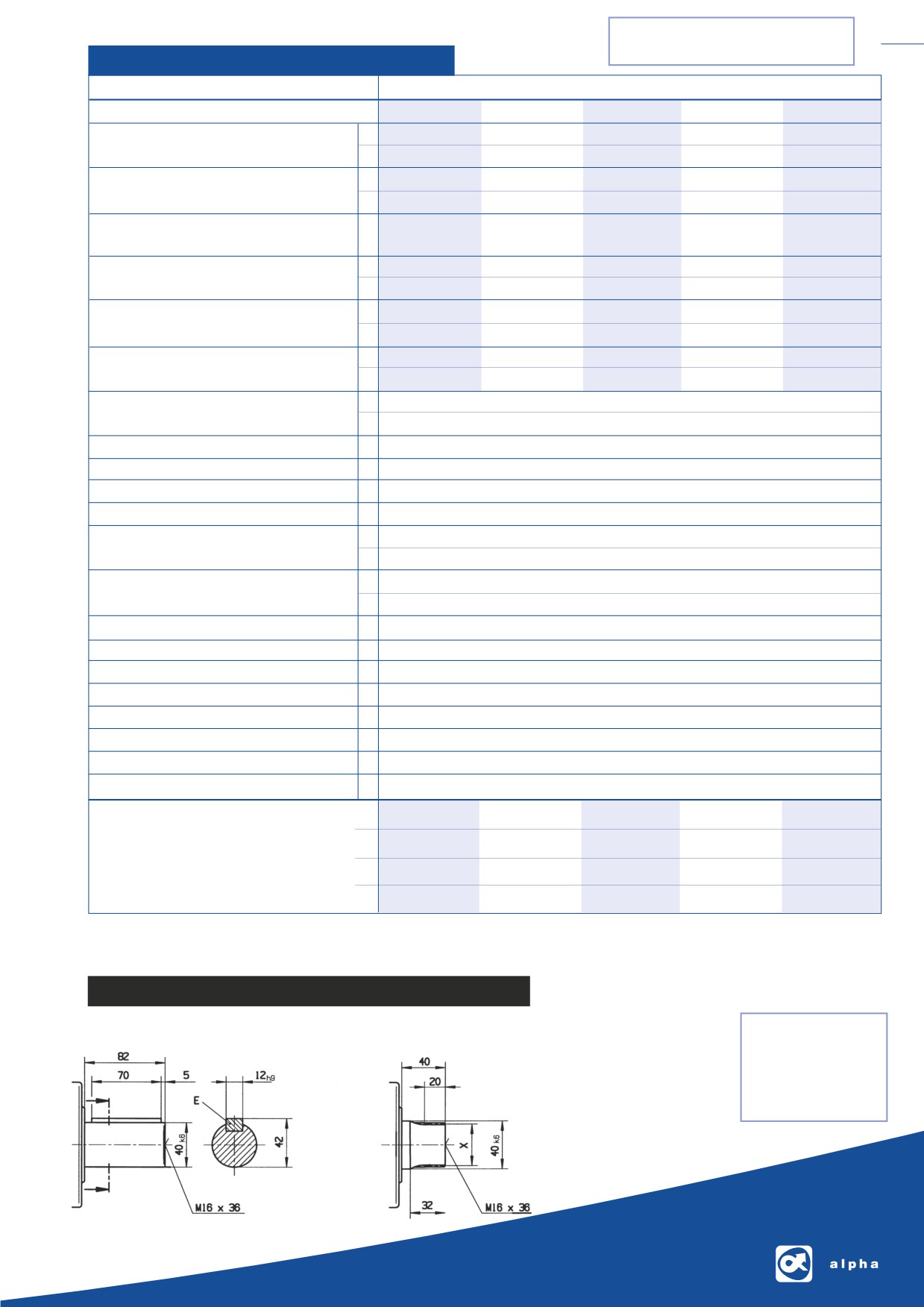

Альтернативы: Варианты вала
**** Измерено при передаточном отношении i 1 = 5 (без нагрузки)
отбора мощности
Wa∏ odbioru z rowkiem wpustowym w mm
Uz´bienie ewolwentowe wg DIN 5480 w mm
E = Wpust wg DIN6885, arkusz 1, forma A
X = W 55 x 2 x 30 x 26 x 6m, DIN5480
Tabela przeliczeniowa
1 in.lb
= 0.113 Nm
1 in.lb.s2 =
1130 kgcm2
1 lbf
= 4.44 N
1 lbm
= 0.4535 kg
28
SP+ ИННОВАЦИИ:
Особенно простой и надёжный монтаж
посредством простого зажима вала двигателя
одним единственным болтом
Заказ независим от местонахождения монтажа
благодаря совсем новым конструкциям
Стандартный класс защиты IP65
защищает от водяной струи. Имеется возможность поставки также
с классом защиты IP66 для защиты при сильной водяной струе.
Возможность получения с июля 2004.

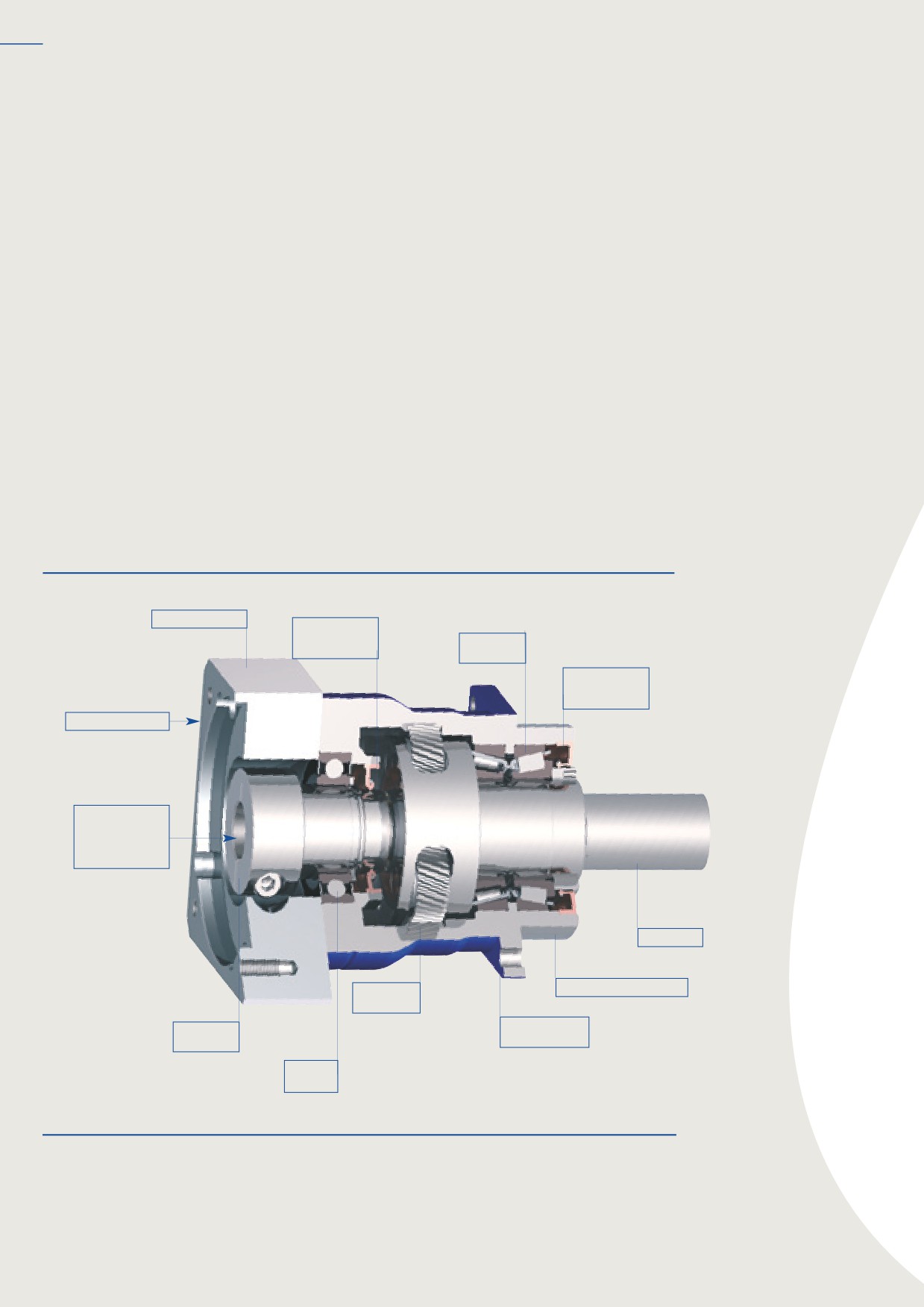

Адаптерная плита
Уплотнительное
кольцо вала
Опора вала
Привод
отбора
Уплотнительное
кольцо вала
Отбор
Сторона двигателя
Промежуточная
втулка
для неходовых
диаметров валов
двигателя
Вал отбора
Зубчатое
Центрирующий элемент
зацепление
Отверстие для
Насадная
привинчивания
втулка
Опора
привода
29
Символы и индексы
Знаки
Единица
Наименование
Индексы
C
Nm/arcmin Сопротивление роворачиванию
Бол. буквы
Допустимые значения
F
N
Сила
Мал. буквы
Имеющиеся значения
I
-
Передаточные отношения
1
Привод
j
arcmin
Люфт
2
Отбор
J
кгсм2
Момент инерции масс
A/a
Аксиальный
L
час
Срок службы
B/b
Ускорение
M
Nm
Момент
Break
Поломка
n
мин-1
Число оборотов
h
Часы
η
%
к.п.д.
K/k
Опрокидывание
T
Nm
Крутящий момент
m
Среднее
Max/max
Максимальное
Mot
Двигатель
N
Номинал
Not/not
Аварийн. выключение
O
Холостой ход
R/r
Поперечно
t
Проворачивание
Передачи Быстрый выбор
Для более точного выбора вариантов передачи мы рекомендуем Вам более детальный выбор при помощи каталога "Technical Basics"
фирмы "alpha" (www.alphagetriebe.de ) или использование компьютерной программы фирмы "alphy" cymex® 3.0 Software для выбора
передач и для расчёта Вашей комплектной трансмиссионной цепи.
1. Определение по техническим данным
4. Согласование диаметра расточки зажимной
Циклический
двигателя макс. момента ускорения
втулки по таблице на странице 30
режим S5
двигателя
TMaxMot [Nm]
действителен при количестве
5. Сравнение длины вала двигателя LMot [mm] с
циклов < 1000
2. Определение макс. имеющегося момента
миним. и макс. размерами в соответственном
ускорения на отборе передачи T2b [Nm]
листе размеров
Продолжительность включения
T2b = TMaxMot x i
< 60 % и < 20 мин.*
3. Сравнение макс. имеющегосямомента
ускорения T2b [Nm] с макс. допустимым
моментом ускорения T2b [Nm] на отборе
передачи
T2b < T2B
1. Выбор после циклического режима S5
4. Сравнение имеющегося номинального
Постоянный
крутящего момента T2N [Nm] zс допустимым
режим S1
2. Определение номинального
номинальным крутящим моментом T2N [Nm] на
момента двигателя
T1NMot [Nm]
отборе передачи
Продолжительность включения
T2n < T2N
> 60 % или > 20 мин.*
Определение имеющегося номинального
крутящего момента на отборе передачи
5. Определение имеющегося числа оборотов на
T2n = T1NMot x i
входе
n1n [min-1]
6. Сравнение имеющегося числа оборотов на
входе n1N [min-1] с допустимым номинальным
числом оборотов
n1n < n1N
* Рекомендация фирмы "alpha". Мы охотно Вам поможем в дальнейшем: + 49 (0) 7931 /493-0
содержание .. 3 4 5 6 ..
