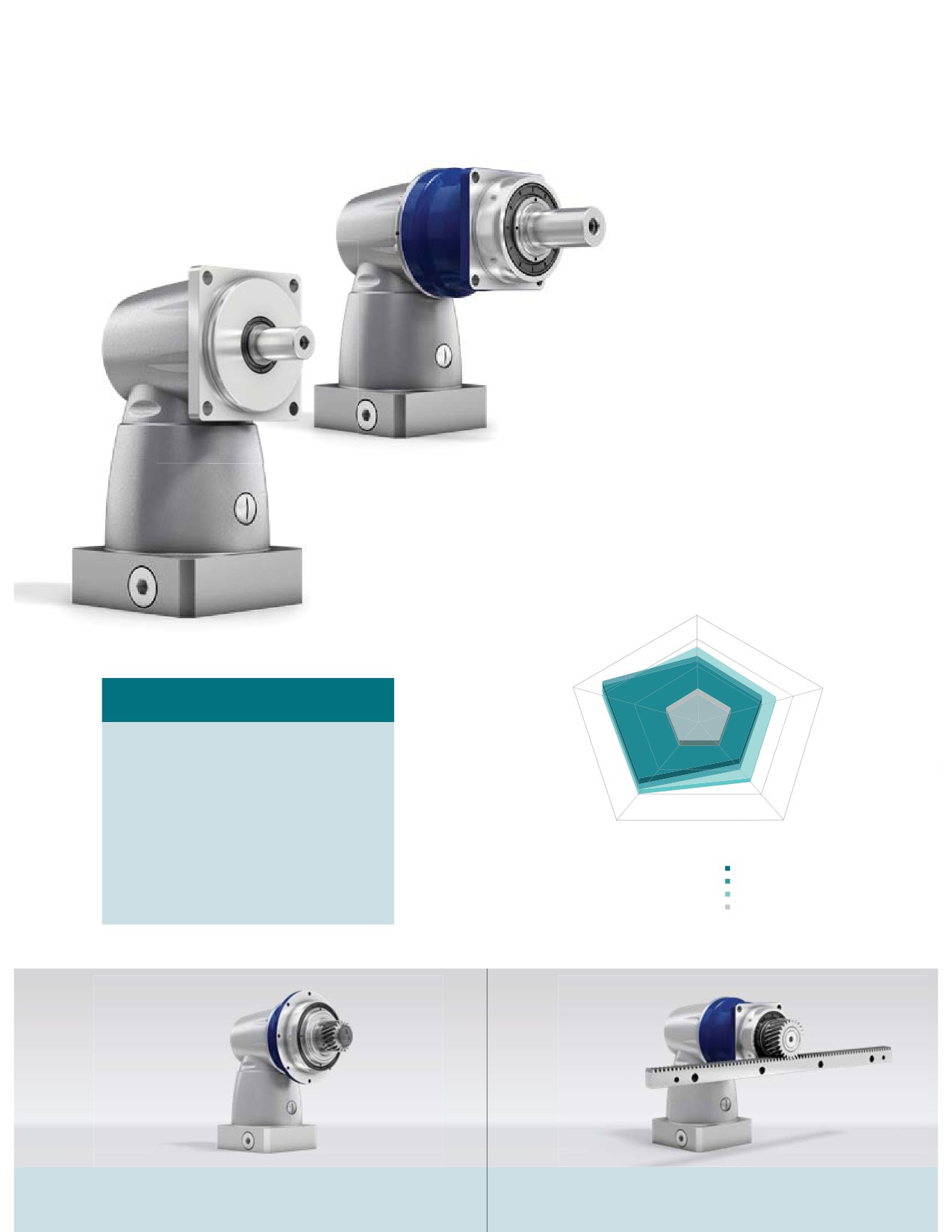

SC+ / SPC+ / TPC+ — высокая мощность при низких
передаточных отношениях
Для непосредственного применения при низких пе-
редаточных отношениях и мощности выше среднего:
инновационная конструкция конических редукторов
SC+ ⁄ SPC+ ⁄ TPC+ не только экономит место, имеет
красивую форму и эффективно использует энергию,
но также убеждает в отношении мощности и плавно-
сти хода.
SPC+
SC+ / SPC+ / TPC+ в сравнении
с промышленным стандартом
ɀɺɫɬɤɨɫɬɶ ɩɪɢ ɤɪɭɱɟɧɢɢ
[Н·м/угл. мин]
SC+
ɍɝɥɨɜɨɣ ɥɸɮɬ
ȼɧɟɲɧɢɟ
Отличительные особенности
[угл. мин]
ɫɢɥɵ
[H]
продукта
Maкс. угловой люфт
100%
SC+
≤ 4 угл. мин (стандартный)
200%
SPC+ / TPC+ ≤ 4 угл. мин (стандартный)
≤ 2 угл. мин (пониженный)
300%
Высокая удельная мощность и динамика
400%
Высокие показатели числа оборотов
ɍɪɨɜɟɧɶ ɲɭɦɚ ɩɪɢ ɪɚɛɨɬɟ
Ɇɚɤɫ ɦɨɦɟɧɬ ɭɫɤɨɪɟɧɢɹ
на выходе за счет передаточного
[дБ(А)]
[Н·м]
отношения
SC+
1:1 и 2:1 (одноступенч.)
SPC+
TPC+
КПД 97 %
ɂɧɞɭɫɬɪɢɚɥɶɧɵɣ ɫɬɚɧɞɚɪɬ
TPC+ с шестерней
SPC+ с шестерней и зубчатой рейкой
226

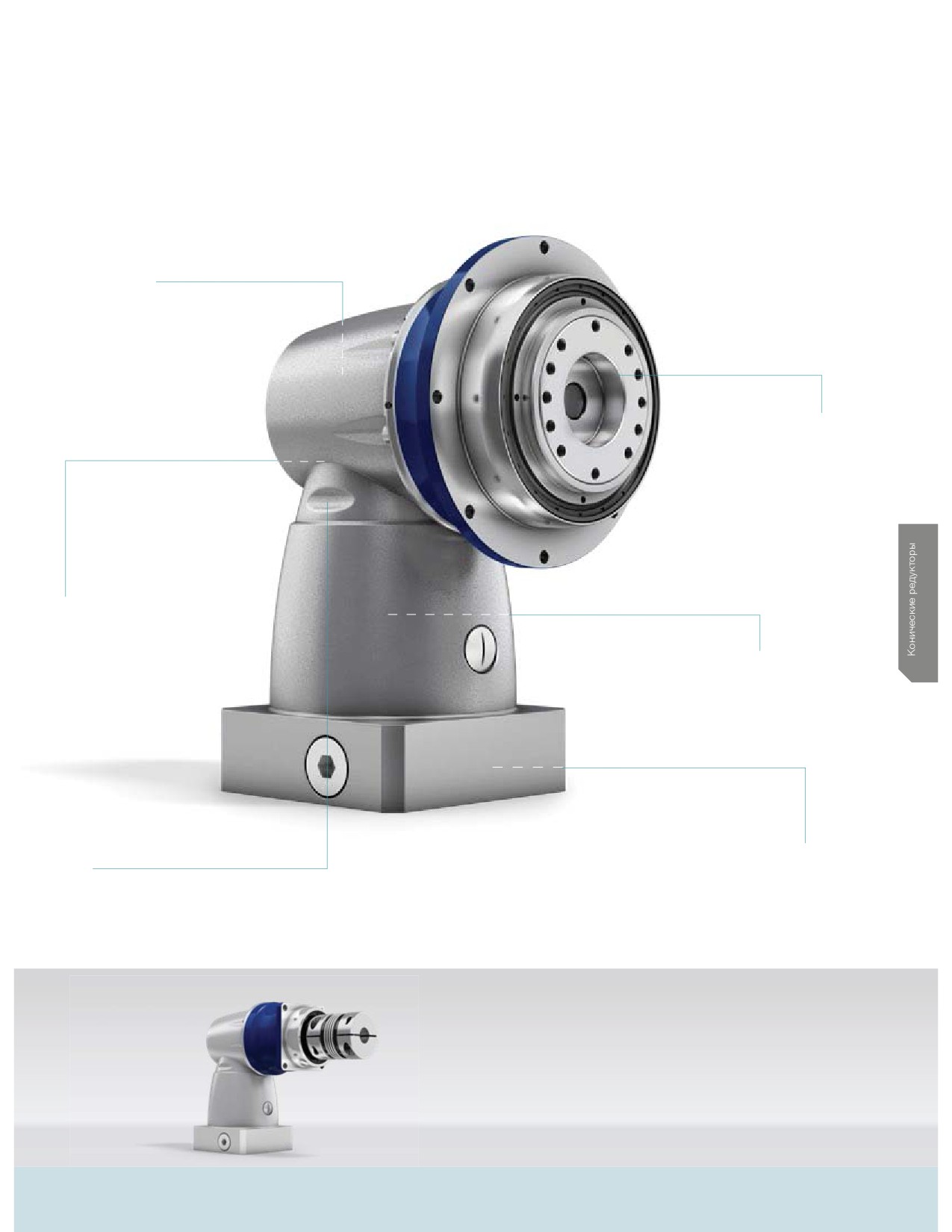

Фрикционные потери благодаря
интеллектуальному дизайну
сводятся к минимуму
Совместимый выход
для серии TP+
Высокий класс точности зубьев
обеспечивает:
· Улучшенную несущую способность
и вместе с тем более высокий
крутящий момент
· Точность за счет минимального
углового люфта
· Высокую плавность хода
и равномерные ходовые
характеристики
Низкий нагрев даже на высоких
скоростях
Металлическая раздвижная
муфта на входе: компенсация
изменений длины при нагреве
Идеально подходит для концепций
для защиты подшипников
оборудования открытого типа:
двигателя
без внешних винтов, с функциональными
TPC+
насечками на корпусе
SPC+ с металлической раздвижной муфтой
227
SC+ 060 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
1
2
Макс. крутящий момент a) b) e)
T2α
Н·м
12
12
Макс. момент ускорения b) e)
(макс.1000 циклов в час)
T2B
Н·м
10
10
Номинальный крутящий момент
T2N
Н·м
7
7
(при n1N)
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
25
25
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов на входе d)
(при T2N и температуре окружающей среды 20 °C)
n1N
мин-1
5000
5500
Макс. скорость на входе
n1Max
мин-1
6000
6000
Средний крутящий момент холостого хода b)
T012
Н·м
0,7
0,5
(при n1 = 3000 мин-1 и температуре редуктора 20 °C)
Макс. угловой люфт
j
угл. мин
стандартный ≤ 5
t
Н·м/угл.
Жесткость на кручение b)
C
t21
0,4
0,6
мин
Maкс. осевое усилие c)
F2AMax
Н
500
Макс. поперечная сила c)
F
Н
950
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
71
КПД при полной нагрузке
K
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
1,9
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе оборотов.
L
дБ(А)
≤ 66
Специфические для передаточного отношения значения в cymex®)
PA
Макс. допустимая температура корпуса редуктора
°C
+90
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Металлическая раздвижная муфта
BC2 - 00015AA - 012,000 - X
(рекомендованный тип продукта - проверьте подбор в cymex®)
Диаметр отверстия муфты
мм
X = 008,000 - 028,000
со стороны применения
C
14
J1
кг·см2
0,66
0,42
Момент инерции масс
(применительно ко входу редуктора)
Диаметр отверстия зажимной втулки [мм]
E
19
J1
кг·см2
0,99
0,75
a) При макс. 10 % F2QMax
Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды необходимо
уменьшить скорость
e) Гладкий вал
228

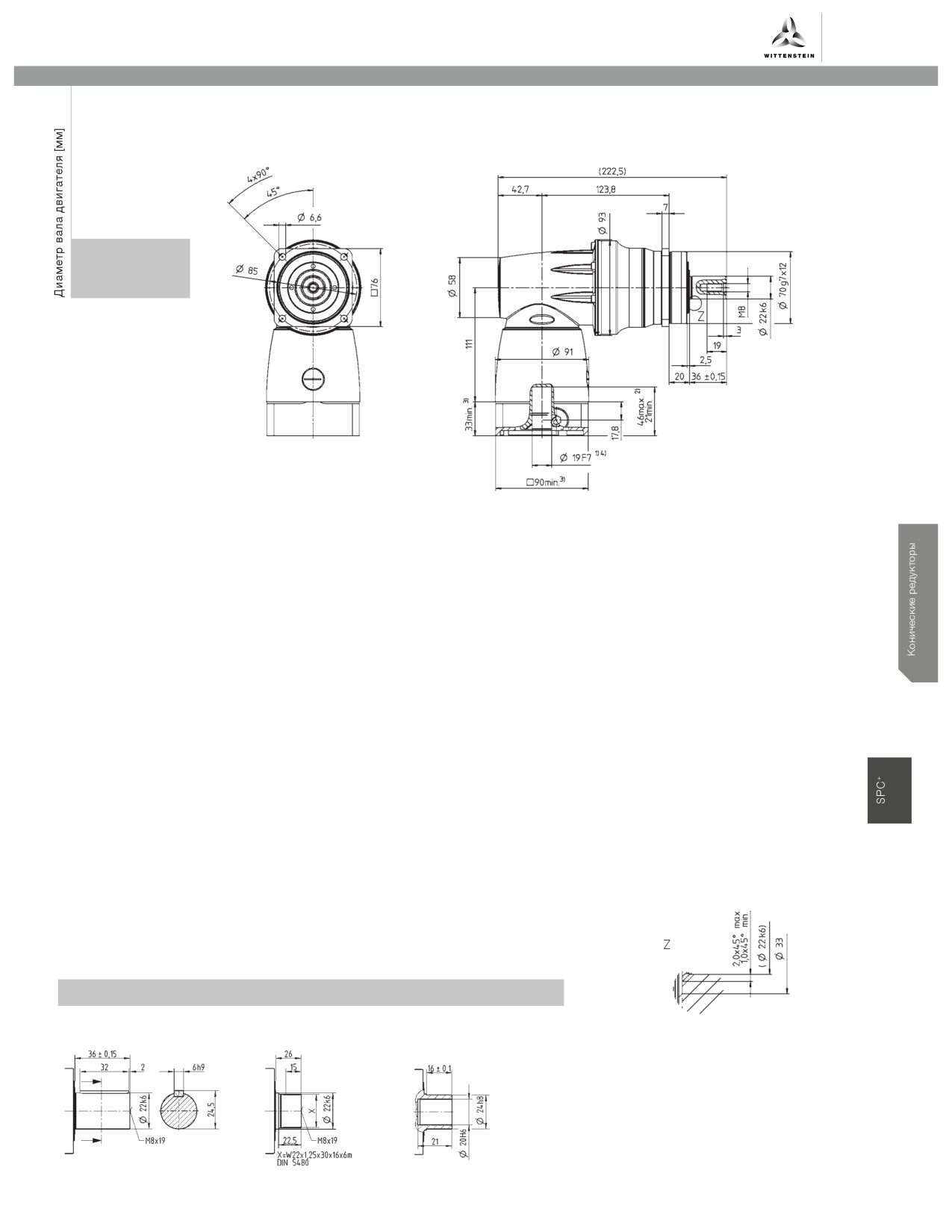

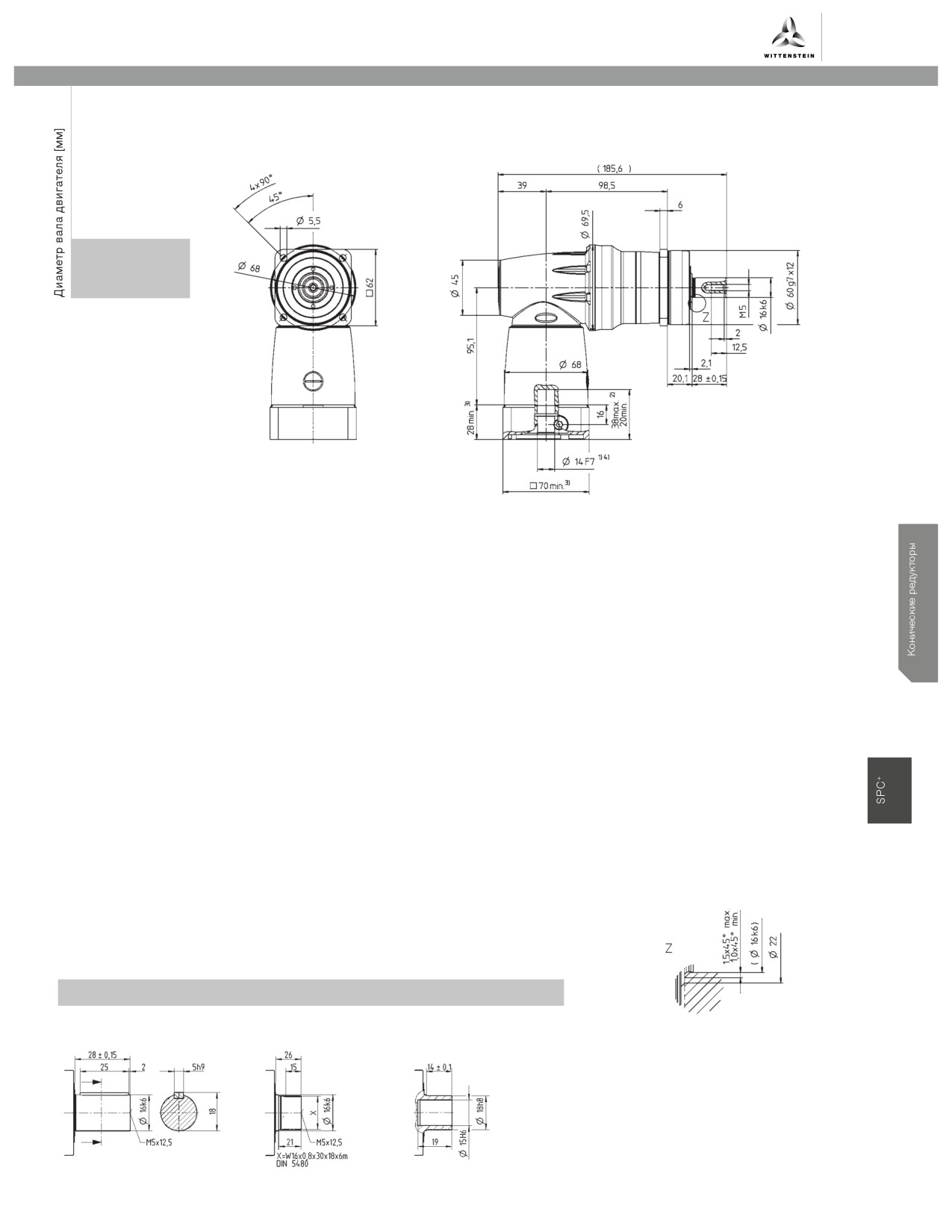

alpha

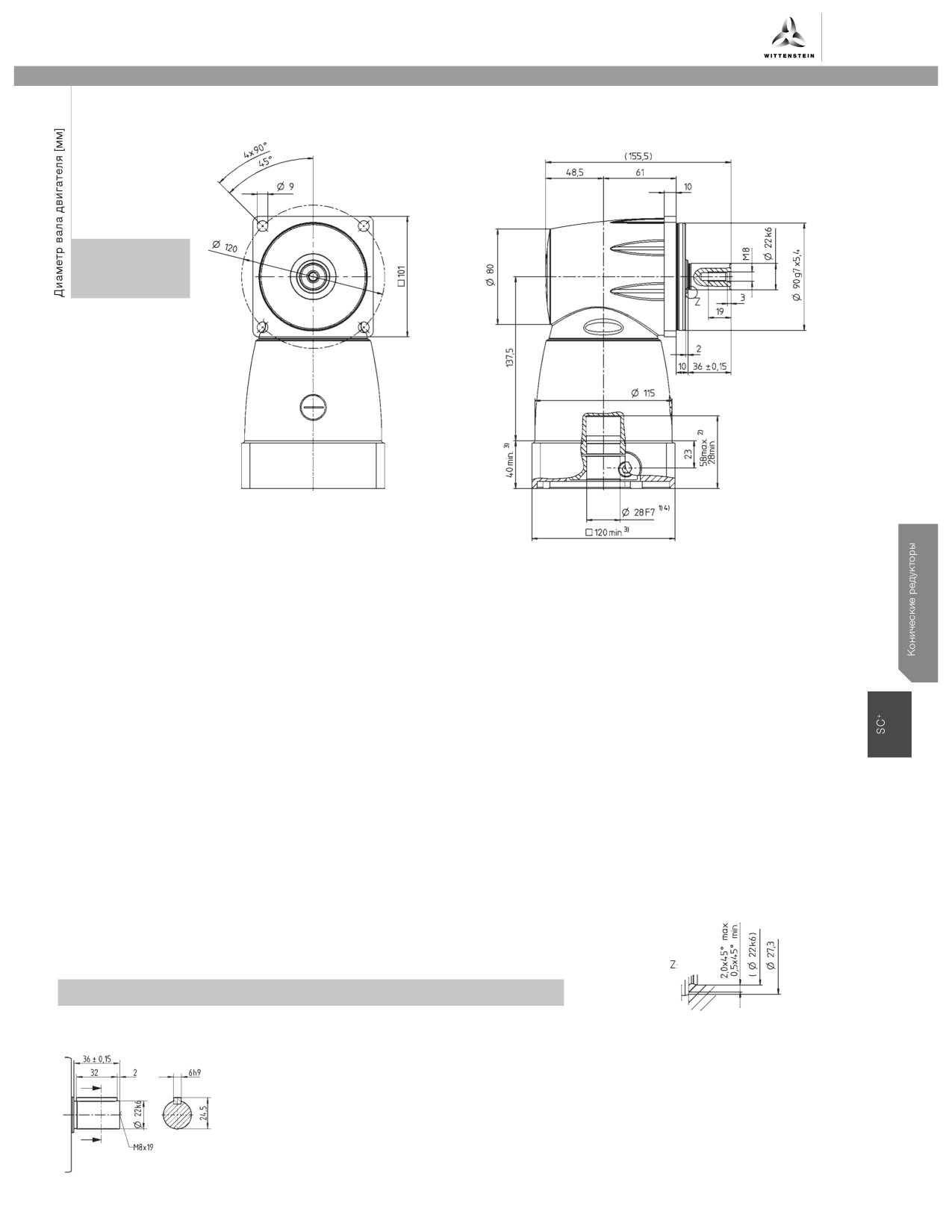

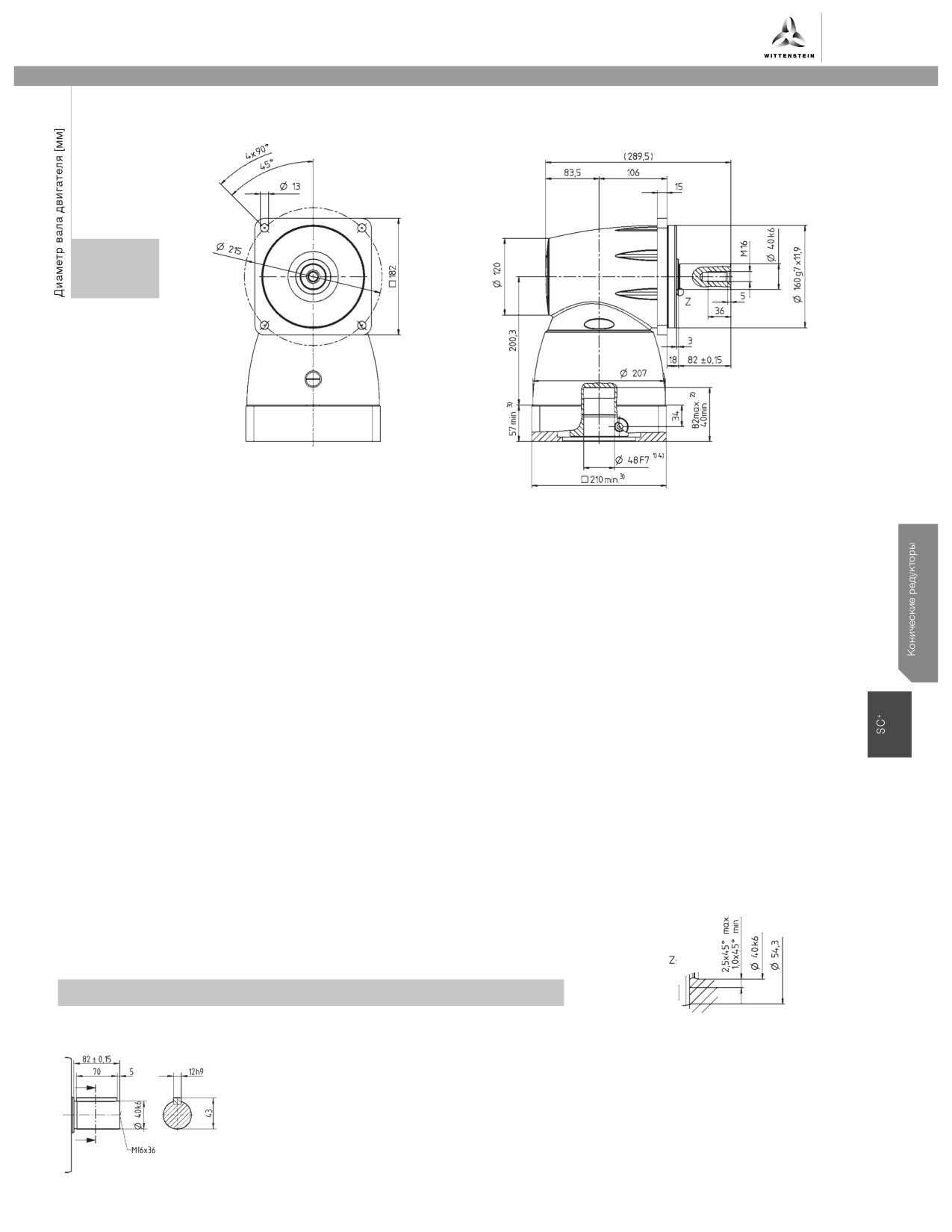

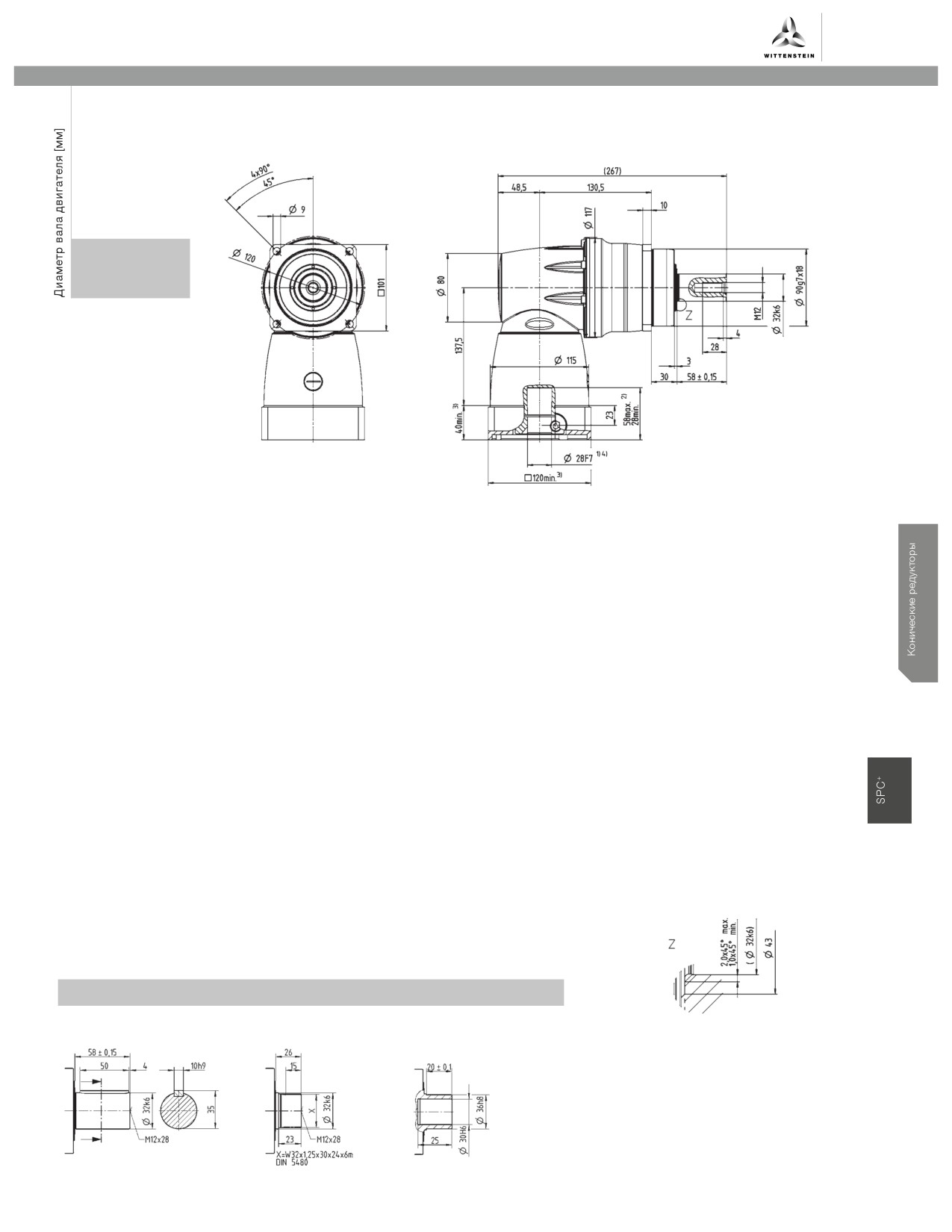

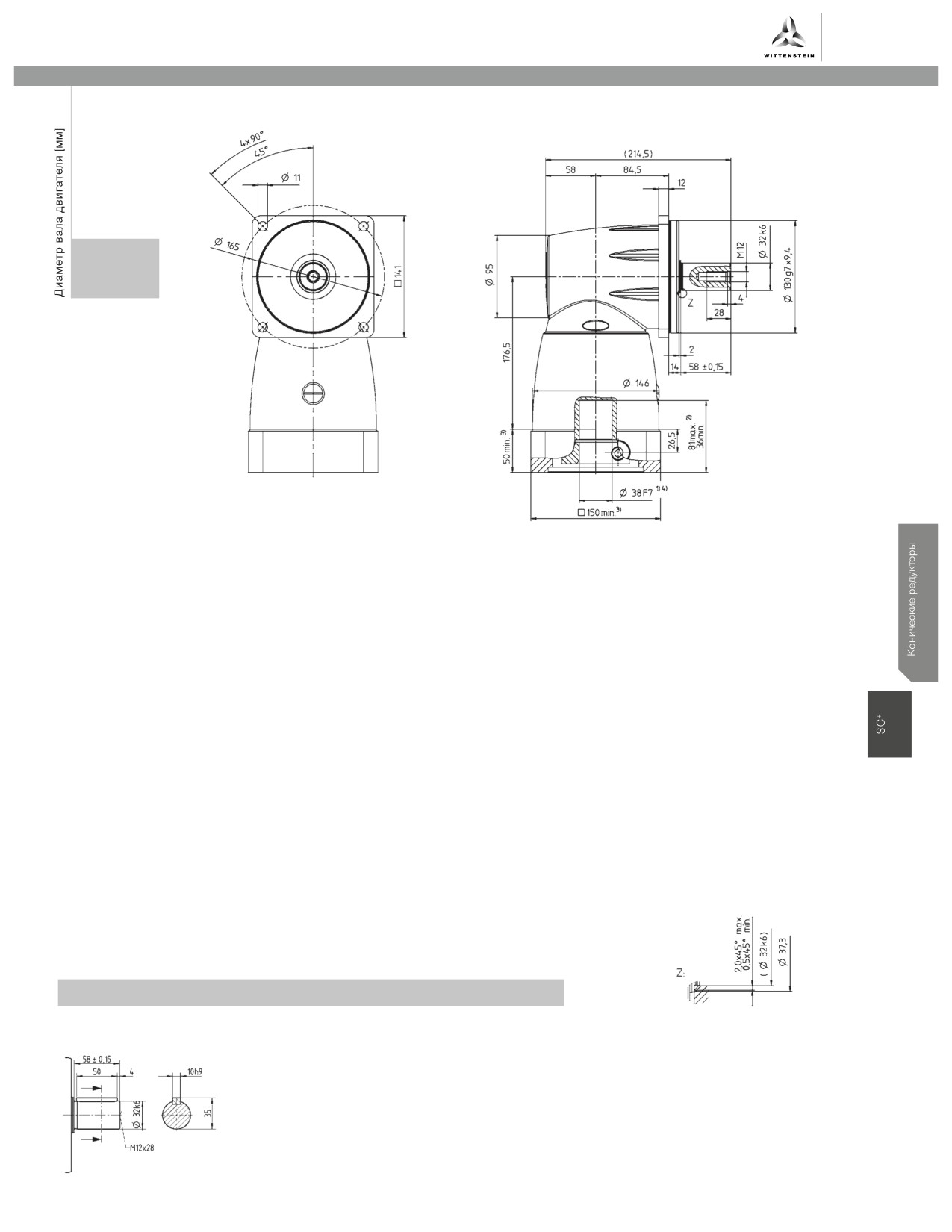

Вид A
A
1-ступен-
чатый
до 14 / 19 4) (C 5) / E)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Доступные диаметры отверстия зажимной втулки см.
в технической спецификации (момент инерции).
Размеры доступны по запросу.
Размеры без установленных допусков — номинальные
размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно подгонять
с помощью переходной втулки с минимальной
толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
229
SC+ 075 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
1
2
Макс. крутящий момент a) b) e)
T2α
Н·м
36
36
Макс. момент ускорения b) e)
(макс.1000 циклов в час)
T2B
Н·м
30
30
Номинальный крутящий момент
T2N
Н·м
20
20
(при n1N)
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
48
62
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов на входе d)
(при T2N и температуре окружающей среды 20 °C)
n1N
мин-1
2600
4000
Макс. скорость на входе
n1Max
мин-1
6000
6000
Средний крутящий момент холостого хода b)
T012
Н·м
1,5
0,8
(при n1 = 3000 мин-1 и температуре редуктора 20 °C)
Макс. угловой люфт
j
угл. мин
стандартный ≤ 4
t
Н·м/угл.
Жесткость на кручение b)
C
t21
1
1,5
мин
Maкс. осевое усилие c)
F2AMax
Н
700
Макс. поперечная сила c)
F
Н
1300
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
131
КПД при полной нагрузке
K
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
3,6
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе оборотов.
L
дБ(А)
≤ 68
Специфические для передаточного отношения значения в cymex®)
PA
Макс. допустимая температура корпуса редуктора
°C
+90
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Металлическая раздвижная муфта
BC2 - 00030AA - 016,000 - X
(рекомендованный тип продукта - проверьте подбор в cymex®)
Диаметр отверстия муфты
мм
X = 010,000 - 030,000
со стороны применения
E
19
J1
кг·см2
1,99
1,19
Момент инерции масс
(применительно ко входу редуктора)
Диаметр отверстия зажимной втулки [мм]
H
28
J1
кг·см2
3,43
2,63
a) При макс. 10 % F2QMax
Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды необходимо
уменьшить скорость
e) Гладкий вал
230
alpha
Вид A
A
1-ступен-
чатый
до 19 / 28 4) (E 5) / H)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Доступные диаметры отверстия зажимной втулки см.
в технической спецификации (момент инерции).
Размеры доступны по запросу.
Размеры без установленных допусков — номинальные
размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно подгонять
с помощью переходной втулки с минимальной
толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
231
SC+ 100 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
1
2
Макс. крутящий момент a) b) e)
T2α
Н·м
97
97
Макс. момент ускорения b) e)
(макс.1000 циклов в час)
T2B
Н·м
81
81
Номинальный крутящий момент
T2N
Н·м
50
50
(при n1N)
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
135
160
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов на входе d)
(при T2N и температуре окружающей среды 20 °C)
n1N
мин-1
2500
2800
Макс. скорость на входе
n1Max
мин-1
4500
4500
Средний крутящий момент холостого хода b)
T012
Н·м
3,4
2,2
(при n1 = 3000 мин-1 и температуре редуктора 20 °C)
Макс. угловой люфт
j
угл. мин
стандартный ≤ 4
t
Н·м/угл.
Жесткость на кручение b)
C
t21
2,9
4,6
мин
Maкс. осевое усилие c)
F2AMax
Н
1900
Макс. поперечная сила c)
F
Н
3800
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
439
КПД при полной нагрузке
K
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
7
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе оборотов.
L
дБ(А)
≤ 68
Специфические для передаточного отношения значения в cymex®)
PA
Макс. допустимая температура корпуса редуктора
°C
+90
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Металлическая раздвижная муфта
BC2 - 00080AA - 022,000 - X
(рекомендованный тип продукта - проверьте подбор в cymex®)
Диаметр отверстия муфты
мм
X = 014,000 - 042,000
со стороны применения
H
28
J1
кг·см2
7,1
4,8
Момент инерции масс
(применительно ко входу редуктора)
Диаметр отверстия зажимной втулки [мм]
K
38
J1
кг·см2
14,2
11,9
a) При макс. 10 % F2QMax
Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды необходимо
уменьшить скорость
e) Гладкий вал
232
alpha
Вид A
A
1-ступен-
чатый
до 28 / 38 4) (H 5) / K)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Доступные диаметры отверстия зажимной втулки см.
в технической спецификации (момент инерции).
Размеры доступны по запросу.
Размеры без установленных допусков — номинальные
размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно подгонять
с помощью переходной втулки с минимальной
толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
233
SC+ 140 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
1
2
Макс. крутящий момент a) b) e)
T2α
Н·м
210
210
Макс. момент ускорения b) e)
(макс.1000 циклов в час)
T2B
Н·м
175
175
Номинальный крутящий момент
T2N
Н·м
110
110
(при n1N)
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
240
310
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов на входе d)
(при T2N и температуре окружающей среды 20 °C)
n1N
мин-1
1600
2100
Макс. скорость на входе
n1Max
мин-1
4500
4500
Средний крутящий момент холостого хода b)
T012
Н·м
6,2
3,9
(при n1 = 3000 мин-1 и температуре редуктора 20 °C)
Макс. угловой люфт
j
угл. мин
стандартный ≤ 4
t
Н·м/угл.
Жесткость на кручение b)
C
t21
6,4
9,1
мин
Maкс. осевое усилие c)
F2AMax
Н
3000
Макс. поперечная сила c)
F
Н
6000
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
957
КПД при полной нагрузке
K
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
14,7
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе оборотов.
L
дБ(А)
≤ 70
Специфические для передаточного отношения значения в cymex®)
PA
Макс. допустимая температура корпуса редуктора
°C
+90
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Металлическая раздвижная муфта
BC2 - 00200AA - 032,000 - X
(рекомендованный тип продукта - проверьте подбор в cymex®)
Диаметр отверстия муфты
мм
X = 022,000 - 045,000
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
K
38
J1
кг·см2
41,3
21,3
Диаметр отверстия зажимной втулки [мм]
a) При макс. 10 % F2QMax
Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды необходимо
уменьшить скорость
e) Гладкий вал
234
alpha
Вид A
A
1-ступен-
чатый
до 38 4) (K) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Доступные диаметры отверстия зажимной втулки см.
в технической спецификации (момент инерции).
Размеры доступны по запросу.
Размеры без установленных допусков — номинальные
размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно подгонять
с помощью переходной втулки с минимальной
толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
235
SC+ 180 MF 1-ступенчатый
1-ступенчатый
Передаточное отношение
i
1
2
Макс. крутящий момент a) b) e)
T2α
Н·м
378
378
Макс. момент ускорения b) e)
(макс.1000 циклов в час)
T2B
Н·м
315
315
Номинальный крутящий момент
T2N
Н·м
200
200
(при n1N)
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
390
685
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов на входе d)
(при T2N и температуре окружающей среды 20 °C)
n1N
мин-1
1200
1500
Макс. скорость на входе
n1Max
мин-1
4000
4000
Средний крутящий момент холостого хода b)
T012
Н·м
14
8
(при n1 = 3000 мин-1 и температуре редуктора 20 °C)
Макс. угловой люфт
j
угл. мин
стандартный ≤ 3
t
Н·м/угл.
Жесткость на кручение b)
C
t21
13
22
мин
Maкс. осевое усилие c)
F2AMax
Н
4500
Макс. поперечная сила c)
F
Н
9000
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
1910
КПД при полной нагрузке
K
%
97
Срок службы
Lh
ч
> 20000
Масса
m
кг
31,4
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе оборотов.
L
дБ(А)
≤ 70
Специфические для передаточного отношения значения в cymex®)
PA
Макс. допустимая температура корпуса редуктора
°C
+90
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Металлическая раздвижная муфта
BC2 - 00300AA - 040,000 - X
(рекомендованный тип продукта - проверьте подбор в cymex®)
Диаметр отверстия муфты
мм
X = 024,000 - 060,000
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
M
48
J1
кг·см2
99,5
46,7
Диаметр отверстия зажимной втулки [мм]
a) При макс. 10 % F2QMax
Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды необходимо
уменьшить скорость
e) Гладкий вал
236
alpha
Вид A
A
1-ступен-
чатый
до 48 4) (M) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Доступные диаметры отверстия зажимной втулки см.
в технической спецификации (момент инерции).
Размеры доступны по запросу.
Размеры без установленных допусков — номинальные
размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно подгонять
с помощью переходной втулки с минимальной
толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
237
SPC+ 060 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
4
5
7
8
10
14
20
Макс. крутящий момент a) b) e)
T2α
Н·м
48
60
67
48
60
67
51
Макс. момент ускорения b) e)
(макс.1000 циклов в час)
T2B
Н·м
40
50
50
40
50
50
38
Номинальный крутящий момент
T2N
Н·м
26
26
26
26
26
26
17
(при n1N)
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
100
109
109
100
109
109
100
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов на входе d)
(при T2N и температуре окружающей среды 20 °C)
n1N
мин-1
3000
3000
3200
3400
3400
3600
3600
Макс. скорость на входе
n1Max
мин-1
6000
6000
6000
6000
6000
6000
6000
Средний крутящий момент холостого хода b)
T012
Н·м
1,7
1,5
1,3
1
1
0,84
0,67
(при n1 = 3000 мин-1 и температуре редуктора 20 °C)
Макс. угловой люфт
j
угл. мин
стандартный ≤ 5 / пониженный ≤ 3
t
Н·м/угл.
Жесткость на кручение b)
C
t21
2,4
2,7
3,1
2,7
3
3,2
3,3
мин
Maкс. осевое усилие c)
F2AMax
Н
2400
Макс. поперечная сила c)
F
Н
2800
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
152
КПД при полной нагрузке
K
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
3,1
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе оборотов.
L
дБ(А)
≤ 68
Специфические для передаточного отношения значения в cymex®)
PA
Макс. допустимая температура корпуса редуктора
°C
+90
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Металлическая раздвижная муфта
BC2 - 00060AA - 016,000 - X
(рекомендованный тип продукта - проверьте подбор в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 035,000
со стороны применения
C
14
J1
кг·см2
0,72
0,7
0,66
0,44
0,43
0,43
0,43
Момент инерции масс
(применительно ко входу редуктора)
Диаметр отверстия зажимной втулки [мм]
E
19
J1
кг·см2
1,05
1,03
0,99
0,77
0,76
0,76
0,75
a) При макс. 10 % F2QMax
Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды необходимо
уменьшить скорость
e) Гладкий вал
238
alpha
Вид A
A
2-ступен-
чатый
до 14 / 19 4) (C 5) / E)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Вал под обжимную муфту
Доступные диаметры отверстия зажимной втулки см.
в технической спецификации (момент инерции).
Размеры доступны по запросу.
Размеры без установленных допусков — номинальные
размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно подгонять
с помощью переходной втулки с минимальной
толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
239
SPC+ 075 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
4
5
7
8
10
14
20
Макс. крутящий момент a) b) e)
T2α
Н·м
144
176
176
144
176
176
152
Макс. момент ускорения b) e)
(макс.1000 циклов в час)
T2B
Н·м
120
132
132
120
132
132
114
Номинальный крутящий момент
T2N
Н·м
75
75
75
75
75
75
52
(при n1N)
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
192
240
250
248
250
250
250
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов на входе d)
(при T2N и температуре окружающей среды 20 °C)
n1N
мин-1
2200
2200
2400
2650
2650
2800
2800
Макс. скорость на входе
n1Max
мин-1
6000
6000
6000
6000
6000
6000
6000
Средний крутящий момент холостого хода b)
T012
Н·м
3,8
3,3
2,8
2,7
2,4
1,9
1,6
(при n1 = 3000 мин-1 и температуре редуктора 20 °C)
Макс. угловой люфт
j
угл. мин
стандартный ≤ 4 / пониженный ≤ 2
t
Н·м/угл.
Жесткость на кручение b)
C
t21
6,6
7,5
8,6
7,6
8,3
9,1
9,5
мин
Maкс. осевое усилие c)
F2AMax
Н
3350
Макс. поперечная сила c)
F
Н
4200
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
236
КПД при полной нагрузке
K
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
5,9
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе оборотов.
L
дБ(А)
≤ 68
Специфические для передаточного отношения значения в cymex®)
PA
Макс. допустимая температура корпуса редуктора
°C
+90
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Металлическая раздвижная муфта
BC2 - 00150AA - 022,000 - X
(рекомендованный тип продукта - проверьте подбор в cymex®)
Диаметр отверстия муфты
мм
X = 019,000 - 042,000
со стороны применения
E
19
J1
кг·см2
2,33
2,15
1,99
1,25
1,23
1,21
1,2
Момент инерции масс
(применительно ко входу редуктора)
Диаметр отверстия зажимной втулки [мм]
H
28
J1
кг·см2
3,66
3,59
3,43
2,68
2,67
2,65
2,64
a) При макс. 10 % F2QMax
Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды необходимо
уменьшить скорость
e) Гладкий вал
240
alpha
Вид A
A
2-ступен-
чатый
до 19 / 28 4) (E 5) / H)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Вал под обжимную муфту
Доступные диаметры отверстия зажимной втулки см.
в технической спецификации (момент инерции).
Размеры доступны по запросу.
Размеры без установленных допусков — номинальные
размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно подгонять
с помощью переходной втулки с минимальной
толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
241
SPC+ 100 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
4
5
7
8
10
14
20
Макс. крутящий момент a) b) e)
T2α
Н·м
389
486
428
389
486
428
376
Макс. момент ускорения b) e)
(макс.1000 циклов в час)
T2B
Н·м
324
378
378
324
378
378
282
Номинальный крутящий момент
T2N
Н·м
180
175
170
180
175
170
120
(при n1N)
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
540
625
625
625
625
625
625
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов на входе d)
(при T2N и температуре окружающей среды 20 °C)
n1N
мин-1
2000
2000
2200
2300
2300
2400
2400
Макс. скорость на входе
n1Max
мин-1
4500
4500
4500
4500
4500
4500
4500
Средний крутящий момент холостого хода b)
T012
Н·м
7,1
6,7
5,6
4,3
4
3,4
3,2
(при n1 = 3000 мин-1 и температуре редуктора 20 °C)
Макс. угловой люфт
j
угл. мин
стандартный ≤ 4 / пониженный ≤ 2
t
Н·м/угл.
Жесткость на кручение b)
C
t21
20
23
26
24
26
28
30
мин
Maкс. осевое усилие c)
F2AMax
Н
5650
Макс. поперечная сила c)
F
Н
6600
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
487
КПД при полной нагрузке
K
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
11,7
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе оборотов.
L
дБ(А)
≤ 68
Специфические для передаточного отношения значения в cymex®)
PA
Макс. допустимая температура корпуса редуктора
°C
+90
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Металлическая раздвижная муфта
BC2 - 00300AA - 032,000 - X
(рекомендованный тип продукта - проверьте подбор в cymex®)
Диаметр отверстия муфты
мм
X = 024,000 - 060,000
со стороны применения
H
28
J1
кг·см2
8
7,6
7
5
4,9
4,9
4,8
Момент инерции масс
(применительно ко входу редуктора)
Диаметр отверстия зажимной втулки [мм]
K
38
J1
кг·см2
15
14,7
14,1
12,1
12
11,9
11,9
a) При макс. 10 % F2QMax
Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды необходимо
уменьшить скорость
e) Гладкий вал
242
alpha
Вид A
A
2-ступен-
чатый
до 28 / 38 4) (H 5) / K)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Вал под обжимную муфту
Доступные диаметры отверстия зажимной втулки см.
в технической спецификации (момент инерции).
Размеры доступны по запросу.
Размеры без установленных допусков — номинальные
размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно подгонять
с помощью переходной втулки с минимальной
толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
243
SPC+ 140 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
4
5
7
8
10
14
20
Макс. крутящий момент a) b) e)
T2α
Н·м
840
1050
825
840
1050
825
720
Макс. момент ускорения b) e)
(макс.1000 циклов в час)
T2B
Н·м
700
792
792
700
792
792
636
Номинальный крутящий момент
T2N
Н·м
360
360
360
360
360
360
220
(при n1N)
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
960
1200
1350
1240
1350
1350
1250
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов на входе d)
(при T2N и температуре окружающей среды 20 °C)
n1N
мин-1
1300
1300
1400
1500
1500
1600
1600
Макс. скорость на входе
n1Max
мин-1
4500
4500
4500
4500
4500
4500
4500
Средний крутящий момент холостого хода b)
T012
Н·м
15
13
11
11
9,2
7,8
6,6
(при n1 = 3000 мин-1 и температуре редуктора 20 °C)
Макс. угловой люфт
j
угл. мин
стандартный ≤ 4 / пониженный ≤ 2
t
Н·м/угл.
Жесткость на кручение b)
C
t21
37
41
46
41
45
48
51
мин
Maкс. осевое усилие c)
F2AMax
Н
9870
Макс. поперечная сила c)
F
Н
9900
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
952
КПД при полной нагрузке
K
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
24,7
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и числе оборотов.
L
дБ(А)
≤ 70
Специфические для передаточного отношения значения в cymex®)
PA
Макс. допустимая температура корпуса редуктора
°C
+90
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 65
Металлическая раздвижная муфта
BC2 - 00800AA - 040,000 - X
(рекомендованный тип продукта - проверьте подбор в cymex®)
Диаметр отверстия муфты
мм
X = 040,000 - 075,000
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
K
38
J1
кг·см2
30,6
29,7
27,9
18,9
18,7
18,5
18,4
Диаметр отверстия зажимной втулки [мм]
a) При макс. 10 % F2QMax
Для оптимизированного подбора в режиме S1 (непрерывный режим) пожалуйста свяжитесь с нами.
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
d) Для более высокой температуры окружающей среды необходимо
уменьшить скорость
e) Гладкий вал
244
alpha
Вид A
A
2-ступен-
чатый
до 38 4) (K) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Вал со шпонкой
Шлицевой вал (DIN 5480)
Вал под обжимную муфту
Доступные диаметры отверстия зажимной втулки см.
в технической спецификации (момент инерции).
Размеры доступны по запросу.
Размеры без установленных допусков — номинальные
размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно подгонять
с помощью переходной втулки с минимальной
толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
245
содержание .. 1 2 3 4 ..
