Bosch Системы кондиционирования с переменным расходом хладагента (VRF). Общий каталог

Системы кондиционирования с переменным потоком хладагента (VRF)

Air Flux — кассетные внутренние блоки AF-1C

Технические характеристики — кассетные внутренние блоки AF-1C

Модель

AF-1C 18-1 P

AF-1C 22-1 P

AF-1C 28-1 P

AF-1C 36-1 P

AF-1C 45-1 P

AF-1C 56-1 P

AF-1C 71-1 P

Источник питания

В, Гц

220 ~ 240, 50

Холодопроизводительность¹⁾

кВт

1,8

2,2

2,8

3,6

4,5

5,6

7,1

Теплопроизводительность²⁾

кВт

2,2

2,6

3,2

4,0

5,0

6,3

8,0

Характерис-

MCA

0,38

0,39

0,53

0,58

0,59

тики тока³⁾

MFA

Расход воздуха

м3/ч

380/355/330/300/

460/440/410/380/

693/662/638/600/

792/763/728/688/

933/873/815/749/

(SSH/SH/H/M/L/SL/SSL)⁴⁾

286/263/240

355/330/300

556/510/476

643/589/549

689/637/592

Уровень звукового давления

дБ(А)

30/28/27/26/25/24/22

37/36/35/34/

38/37/35/34/

39/37/36/35/

41/39/38/37/

43/41/40/39/

(SSH/SH/H/M/L/SL/SSL)⁵⁾

32/31/30

34/32/31

36/35/33

37/36/35

Уровень звуковой мощности

дБ(А)

44/42/41/40/39/38/36

51/50/49/48/

52/51/49/48/

53/51/50/49/

55/53/52/51/

57/55/54/53/

(SSH/SH/H/M/L/SL/SSL)

46/45/44

48/46/45

50/49/47

51/50/49

Корпус

Габаритные

мм

1054 x 153 x 425

1275 x 189 x 450

размеры

(Ш x В x Г)

Габариты в

мм

1155 x 245 x 490

1370 x 295 x 505

упаковке

(Ш х В х Г)

Масса нетто/

кг

11,8/15,3

12,3/15,8

16,1/20,4

16,4/20,7

17,6/22,4

брутто

Панель

Габаритные

мм

1180 x 25 x 465

1350 x 25 x 505

размеры нетто

(Ш x В x Г)

Габариты в

мм

1232 x 107 x 517

1410 x 95 x 560

упаковке

(Ш х В х Г)

Масса нетто/

кг

3,5/5,2

4/5,4

брутто

Соединения

Жидкостная

мм

ø 6,35 (1/4")

ø 9,53 (3/8")

труб

труба

(дюйм)

(конусная

гайка)

Труба газовой

мм

ø 12,7 (1/2")

ø 15,9 (5/8")

линии

(дюйм)

(конусная

гайка)

Дренажная

мм

ø 32

труба (OD)

¹⁾ Температура воздуха в помещении 27 °C по сух. терм. / 19 °C по влажн. терм.; температура наружного воздуха 35 °C по сух. терм.; эквивалентная длина

трубопровода хладагента 7,5 м с нулевой разницей высот.

²⁾ Температура воздуха в помещении 20 °C сух. терм.; температура наружного воздуха 7 °C сух. терм., 6 °C влажн. терм.; эквивалентная длина трубопровода

хладагента 7,5 м с нулевым перепадом высот.

³⁾ Выберите диаметр провода и тип автоматического выключателя в соответствии с таблицей, MCA используется для выбора диаметра провода, а MFA

используется для выбора номинала автоматического выключателя и устройства защитного отключения.

³⁾ Значения расхода воздуха приведены от максимального до минимального значения, всего 7 значений для каждой модели.

⁴⁾ Уровень звукового давления приведен от максимального до минимального значений, всего 7 значений для каждой модели. Уровень звукового давления

измерен в полубезэховой камере, на расстоянии 1,4 м под блоком.

⁵⁾ В качестве габаритных размеров корпуса блока приведены наибольшие внешние размеры блока, включая детали для подвески.

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

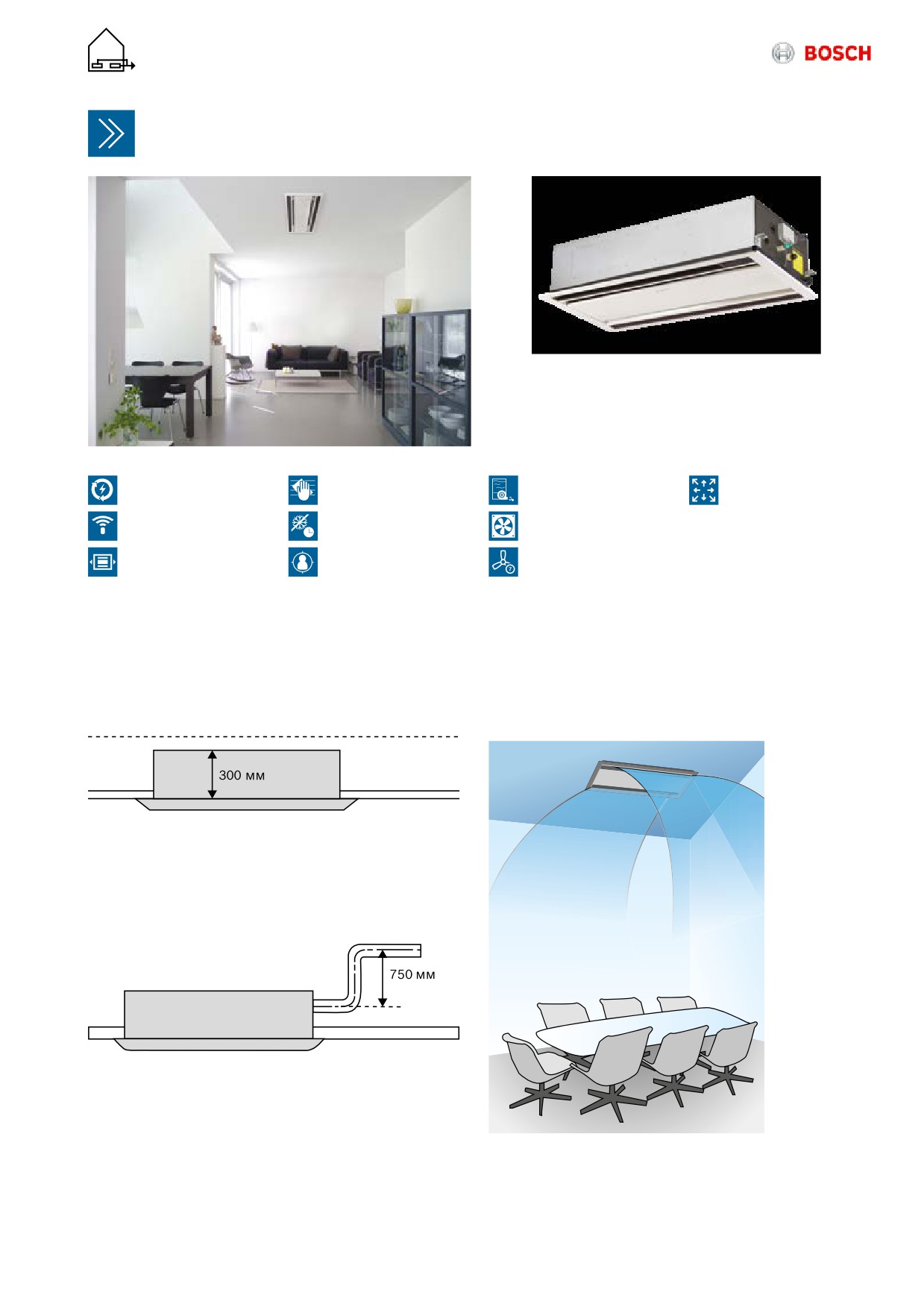

Air Flux — кассетные внутренние блоки AF-2C

Air Flux — двухпоточные кассетные внутренние блоки AF-2C

Высота 300 мм, интенсивный воздушный поток

Автоматический

Легкоочищаемая

Встроенный насос

Оснащены электронным

перезапуск

панель

для отвода конденсата

расширительным вентилем

Автоматическая

Функция защиты от

Электродвигатель

адресация

холодных потоков воздуха

вентилятора пост. тока

Соединение воздуховода

Функция измерения

Семь скоростей

с соседней комнатой

локальной температуры

вращения вентилятора

«Follow Me» (с проводным

пультом управления)

Низкопрофильная конструкция (300 мм)

Интенсивный воздушный поток

Благодаря высоте всего 300 мм блок занимает мало места

Производительный вентилятор с DC-двигателем обеспечивает

в запотолочном пространстве.

равномерное распределение воздуха и поддержание

комфортной температуры в больших помещениях с

высокими потолками.

Встроенный насос для отвода конденсата

В комплект входит стандартный насос для отвода конденсата

с напором 750 мм.

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Air Flux — кассетные внутренние блоки AF-2C

Технические характеристики — кассетные внутренние блоки AF-2C

Model

AF-2C 22-1 P

AS-2C 28-1 P

AF-2C 36-1 P

AF-2C 45-1 P

AF-2C 56-1 P

AF-2C 71-1 P

Источник питания

В, Гц

220 ~ 240, 50

Холодопроизводительность¹⁾

кВт

2,2

2,8

3,6

4,5

5,6

7,1

Теплопроизводительность²⁾

кВт

2,6

3,2

4,0

5,0

6,3

8,0

Характеристики

MCA

0,47

0,52

0,59

0,9

1,3

тока³⁾

MFA

Расход воздуха

м3/ч

654/612/571/530/

725/679/641/591/

850/792/731/670/

980/925/855/800/

1200/1115/1068/1000/

(SSH/SH/H/M/L/SL/SSL)⁴⁾

488/449/410

554/509/458

631/592/550

755/702/670

921/808/770

Уровень звукового давления

дБ(А)

33/31/30/29/27/25/24

35/33/32/30/

37/36/35/34/

39/37/36/35/

44/42/41/40/

(SSH/SH/H/M/L/SL/SSL)⁵⁾

29/27/25

32/31/30

33/31/30

38/36/34

Уровень звуковой мощности

дБ(А)

49/47/46/45/43/41/40

51/49/48/46/

53/52/51/50/

55/53/52/51/

60/58/57/56/

(SSH/SH/H/M/L/SL/SSL)

45/43/41

48/47/46

49/47/46

54/52/50

Корпус

Габаритные

мм

1172 x 299 x 591

размеры

(Ш x В x Г)

Габариты в

мм

1355 x 400 x 675

упаковке

(Ш х В х Г)

Масса нетто/

кг

33,5/42,0

35/43,5

брутто

Панель

Габаритные

мм

1430 x 53 x 680

размеры

нетто

(Ш x В x Г)

Габариты в

мм

1525 x 130 x 765

упаковке

(Ш х В х Г)

Масса нетто/

кг

10,5/15

брутто

Соединения труб

Жидкостная

мм

ø 6,35 (1/4")

ø 9,53 (3/8")

труба

(дюйм)

(конусная

гайка)

Труба газовой

мм

ø 12,7 (1/2")

ø 15,9 (5/8")

линии

(дюйм)

(конусная

гайка)

Дренажная

мм

ø 32

труба (OD)

трубопровода хладагента 7,5 м с нулевой разницей высот.

хладагента 7,5 м с нулевым перепадом высот.

используется для выбора номинала автоматического выключателя и устройства защитного отключения.

³⁾ Скорость вращения электродвигателя вентилятора и расход воздуха приведены от максимального до минимального значения, всего 7 значений для

каждой модели.

измерен в полубезэховой камере, на расстоянии 1,4 м под блоком.

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

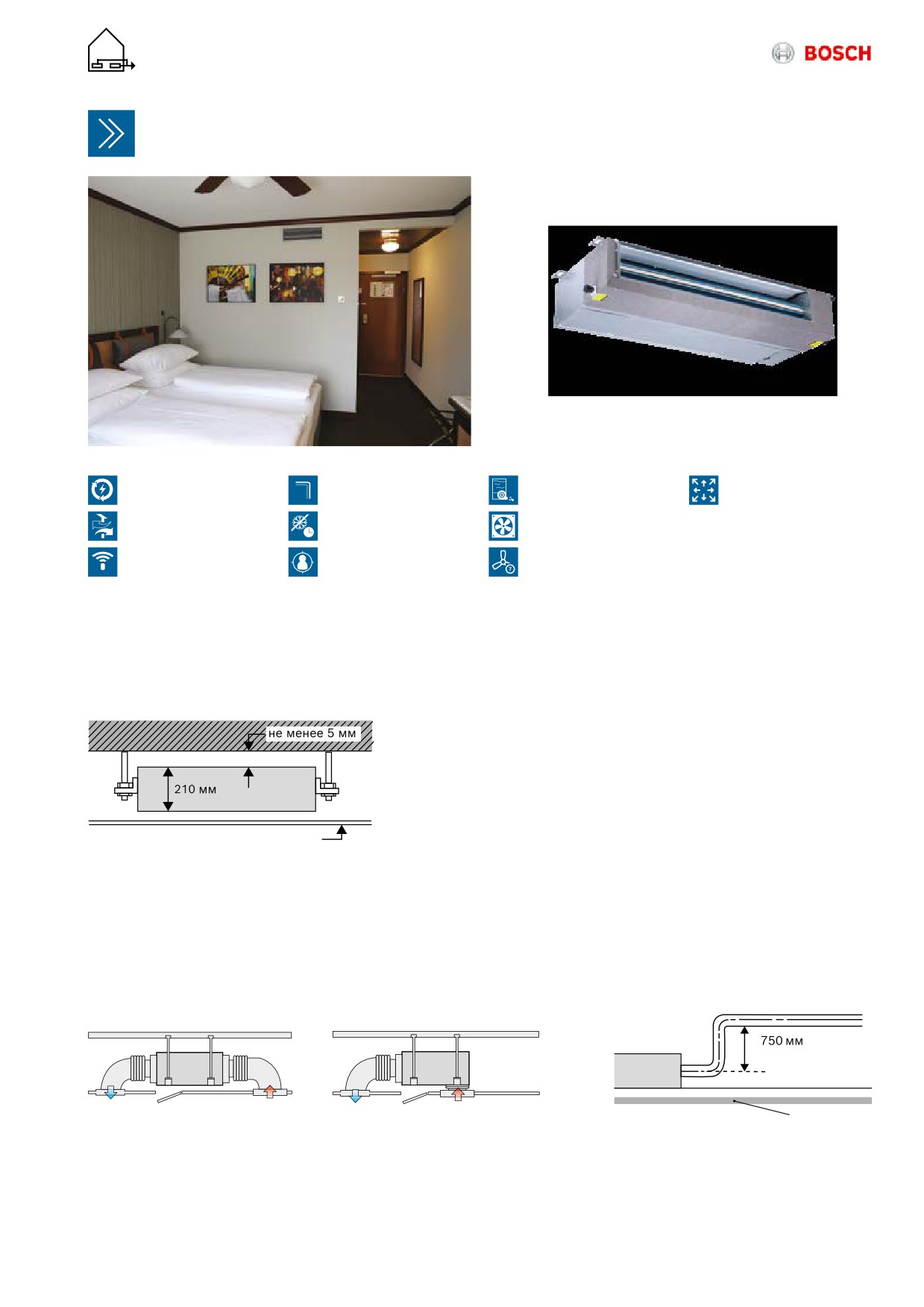

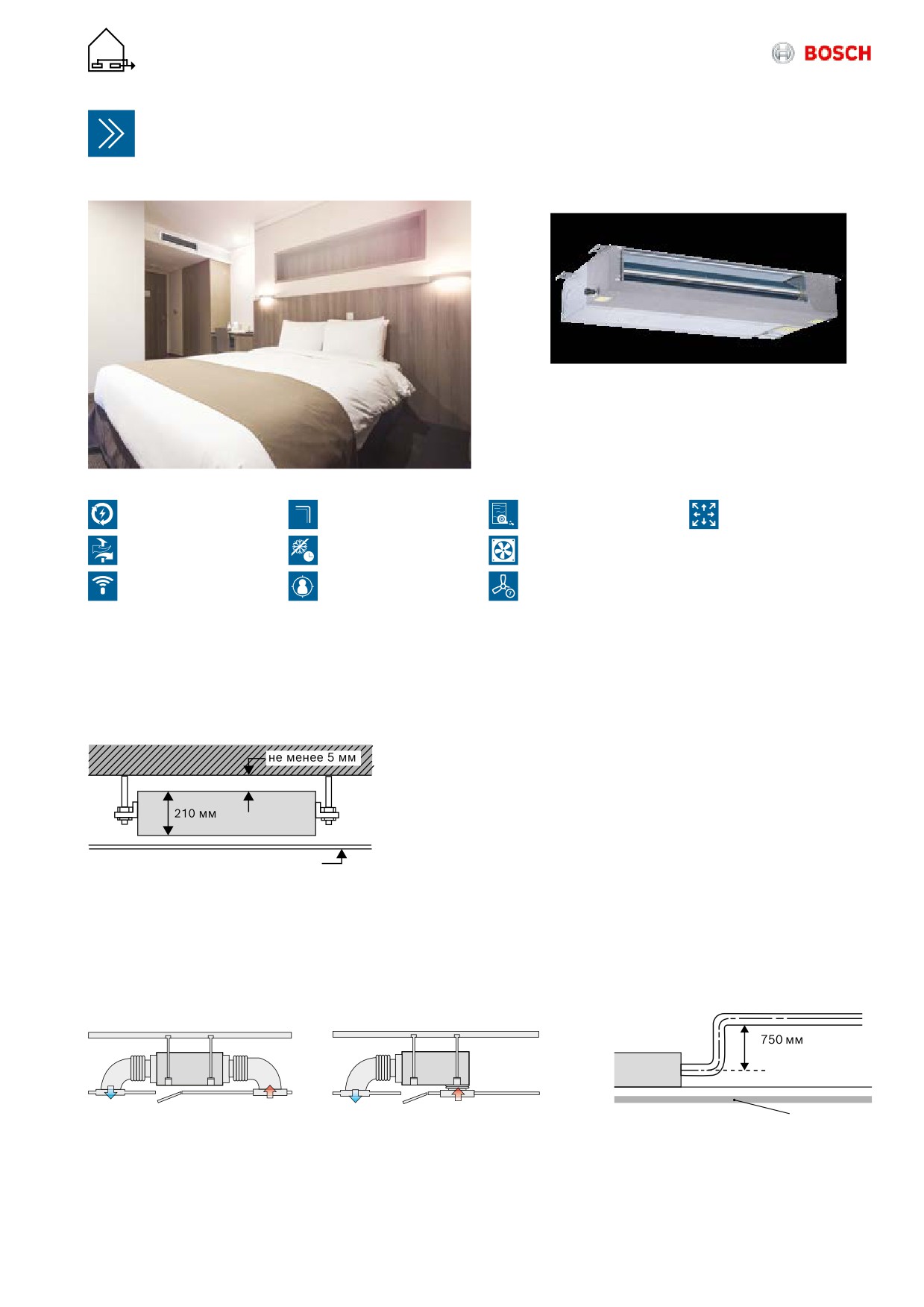

Air Flux — канальные внутренние блоки AF-DL

Air Flux — низкопрофильные канальные блоки AF-DL

Высота 210 мм, 6 уровней статического давления

Автоматический

Вариант присоединения

Встроенный насос

Оснащены электронным

перезапуск

воздуховода

для отвода конденсата

расширительным вентилем

Опция подачи свежего

Функция защиты от

Электродвигатель

воздуха

холодных потоков воздуха

вентилятора пост. тока

Автоматическая

Функция измерения

Семь скоростей

адресация

локальной температуры

вращения вентилятора

«Follow Me» (с проводным

пультом управления)

Компактные размеры

Опции для индивидуальной настройки

Благодаря высоте всего 210 мм блок занимает мало

Шесть уровней статического давления, с возможностью

места в запотолочном пространстве

настройки как на плате контроллера, так и с помощью пульта

дистанционного управления (в зависимости от модели пульта

управления). Блоки также оснащены разъемом для внешнего

включения и выключения.

Изменяемый забор воздуха

Встроенный насос для отвода

Забор воздуха может осуществляться с задней или нижней

конденсата

стороны блока, что обеспечивает гибкость установки.

В комплект входит стандартный насос

для отвода конденсата с напором 750 мм.

Забор воздуха сзади

Забор воздуха снизу

Потолок

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Air Flux — канальные внутренние блоки AF-DL

Технические характеристики — канальные внутренние блоки AF-DL

Модель

AF-DL 17-1 P

AF-DL 22-1 P

AF-DL 28-1 P

AF-DL 36-1 P

Источник питания

В, Гц

220 ~ 240, 50

Холодопроизводительность¹⁾

кВт

1,7

2,2

2,8

3,6

Теплопроизводительность²⁾

кВт

2,2

2,6

3,2

Характерис-

MCA

0,65

0,74

0,77

тики тока³⁾

MFA

Расход воздуха

м3/ч

490/480/440/400/360/330/300

520/480/440/400/360/330/300

580/540/500/460/430/400/370

(SSH/SH/H/M/L/SL/SSL)⁴⁾

ВСД (внешнее статическое давление)⁵⁾

Па

10 (0 ~ 50)

Уровень звукового давления

дБ(А)

32/31/29/28/26/25/23

33/32/31/30/28/27/25

(SSH/SH/H/M/L/SL/SSL)⁶⁾

Уровень звуковой мощности

дБ(А)

50/49/47/46/44/43/41

51/50/49/48/46/45/43

(SSH/SH/H/M/L/SL/SSL)

Корпус

Габаритные размеры

мм

780 x 210 x 500

(Ш x В x Г)⁷⁾

Габариты в упаковке

мм

870 x 285 x 525

(Ш х В х Г)

Масса нетто/брутто

кг

18/21

Соединения

Жидкостная труба

мм

ø 6,35 (1/4")

труб

(конусная гайка)

(дюйм)

Труба газовой линии

мм

ø 12,7 (1/2")

(конусная гайка)

(дюйм)

Дренажная труба (OD)

мм

ø 25

Модель

AF-DL 45-1 P

AF-DL 56-1 P

AF-DL 71-1 P

Источник питания

В, Гц

220 ~ 240, 50

Холодопроизводительность¹⁾

кВт

4,5

5,6

7,1

Теплопроизводительность²⁾

кВт

6,3

Характерис-

MCA

1,1

тики тока³⁾

MFA

Расход воздуха

м³/ч

800/740/680/620/540/480/400

830/760/720/680/640/600/560

1000/960/900/840/780/720/680

(SSH/SH/H/M/L/SL/SSL)⁴⁾

ВСД (внешнее статическое давление)⁵⁾

Па

10 (0 ~ 50)

Уровень звукового давления

дБ(А)

36/34/32/31/29/27/25

36/34/33/32/30/29/28

37/35/33/32/30/29/28

(SSH/SH/H/M/L/SL/SSL)⁶⁾

Уровень звуковой мощности

дБ(А)

54/52/50/49/47/45/43

54/52/51/50/48/47/46

55/53/51/50/48/47/46

(SSH/SH/H/M/L/SL/SSL)

Корпус

Габаритные размеры

мм

1000 x 210 x 500

1220 x 210 x 500

(Ш x В x Г)⁷⁾

Габариты в упаковке

мм

1115 x 285 x 525

1335 x 285 x 525

(Ш х В х Г)

Масса нетто/брутто

кг

21,5/25

27,5/31,5

Соединения

Жидкостная труба

мм

ø 6,35 (1/4")

ø 9,53 (3/8")

труб

(конусная гайка)

(дюйм)

Труба газовой линии

мм

ø 12,7 (1/2")

ø 15,9 (5/8")

(конусная гайка)

(дюйм)

Дренажная труба (OD)

мм

ø 25

трубопровода хладагента 7,5 м с нулевой разницей высот.

хладагента 7,5 м с нулевым перепадом высот.

используется для выбора номинала автоматического выключателя и устройства защитного отключения.

⁴⁾ Скорость вращения электродвигателя вентилятора и расход воздуха приведены от максимального до минимального значения, всего 7 значений для

каждой модели.

⁵⁾ Диапазон внешнего статического давления, в котором обеспечивается стабильная работа. (Примечание: задание внешнего статического давления вне

оптимального диапазона статического давления блока может привести к повышению уровней шума при работе и снижению воздушного потока. Опти-

мальный диапазон внешнего статического давления приведен в руководстве по монтажу блока.)

⁶⁾ Уровень звукового давления приведен от максимального до минимального значений, всего 7 значений для каждой модели. Уровень звукового давления

измерен в полубезэховой камере, на расстоянии 1,4 м под блоком.

⁷⁾ В качестве габаритных размеров корпуса блока приведены наибольшие внешние размеры блока, включая детали для подвески.

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

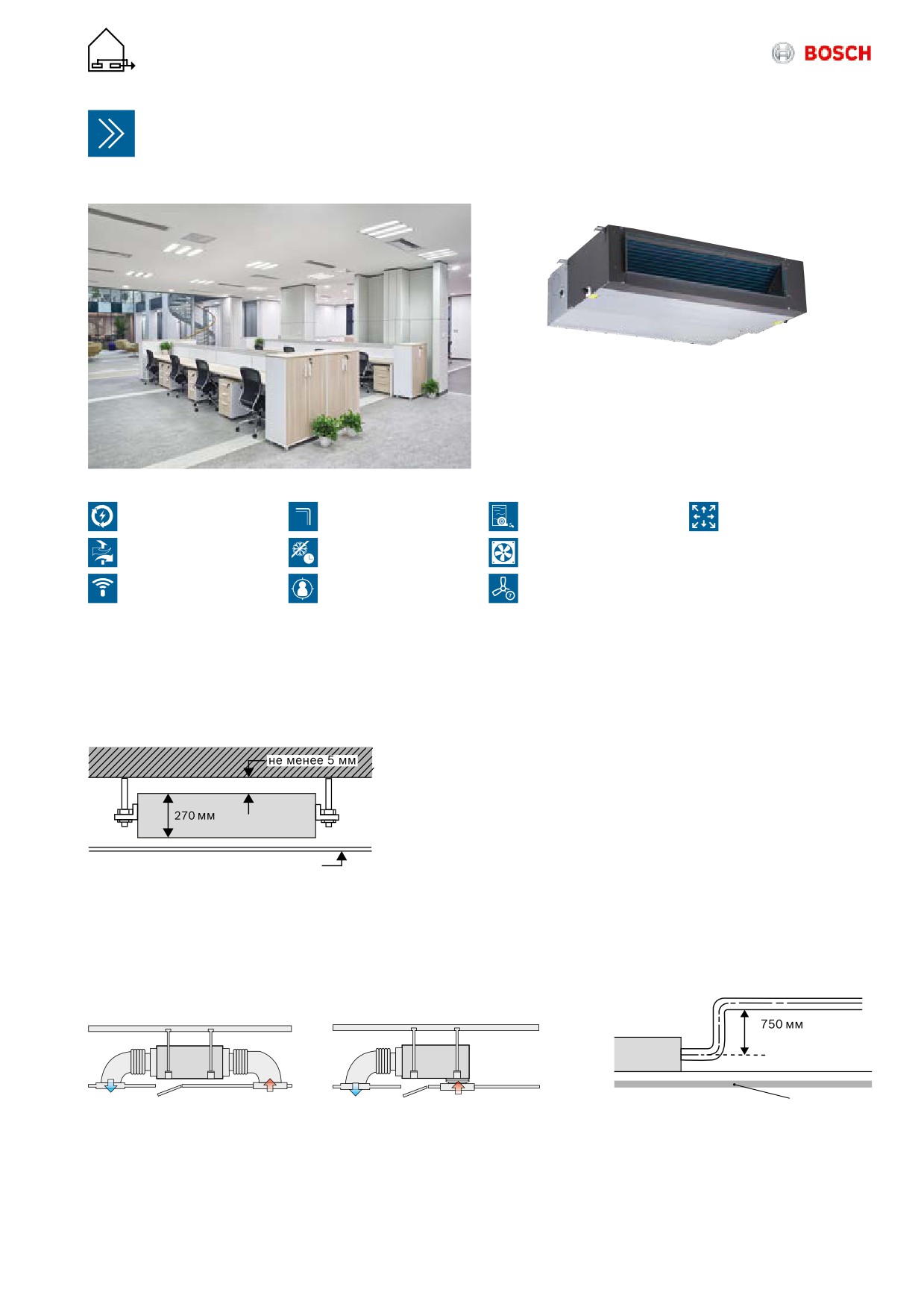

Air Flux — канальные внутренние блоки AF-DHS

Air Flux — низкопрофильные канальные блоки

высокого давления AF-DHS

Высота 210 или 270 мм, высокое статическое давление

Автоматический

Вариант присоединения

Встроенный насос

Оснащены электронным

перезапуск

воздуховода

для отвода конденсата

расширительным вентилем

Опция подачи свежего

Функция защиты от

Электродвигатель

воздуха

холодных потоков воздуха

вентилятора пост. тока

Автоматическая

Функция измерения

Семь скоростей

адресация

локальной температуры

вращения вентилятора

«Follow Me» (с проводным

пультом управления)

Компактные размеры

Ключевые моменты

Низкопрофильная конструкция: 210 мм (270 мм,

► Низкопрофильная конструкция

начиная от модели 4,5 кВт)

► Высокое статическое давление для присоединения

длинных воздуховодов

► Новая плата контроллера

► Низкий уровень шума

► Компактная тонкая конструкция

► Моющийся воздушный фильтр, класс G1

► Забор возвратного воздуха сзади или снизу

► Функция автоматического перезапуска

Изменяемый забор воздуха

Встроенный насос для отвода

Забор воздуха может осуществляться с задней или нижней

конденсата

стороны блока, что обеспечивает гибкость установки.

В комплект входит стандартный насос

для отвода конденсата с напором 750 мм.

Забор воздуха сзади

Забор воздуха снизу

Потолок

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Air Flux — канальные внутренние блоки AF-DHS

Технические характеристики — канальные внутренние блоки AF-DHS

Модель

AF-DHS 22-1 P

AF-DHS 28-1 P

AF-DHS 36-1 P

AF-DHS 45-1 P

AF-DHS 56-1 P

AF-DHS 71-1 P

Источник питания

В, Гц

220 ~ 240, 50

Холодопроизводительность¹⁾

кВт

2,2

2,8

3,6

4,5

5,6

7,1

Теплопроизводительность²⁾

кВт

2,6

3,2

6,3

Характеристики

MCA

1,1

1,2

2,1

2,2

тока³⁾

MFA

Расход воздуха

м³/ч

430/420/410/

500/480/460/

580/540/500/

910/850/790/

1000/945/885/

1270/1200/1130/

(SSH/SH/H/M/L/SL/SSL)⁴⁾

400/390/

430/400/

460/430/

730/670/

825/765/705/

1060/990/920/

380/370

400/370

610/550

635

850

ВСД (внешнее статическое

Па

30 (0 ~ 80)

30 (0 ~ 150)

давление)⁵⁾

Уровень звукового давления

дБ(А)

26/26/25/25/

28/27/26/25/

31/30/28/

37/36/35/33/

38/36/35/33/

38/37/35/

(SSH/SH/H/M/L/SL/SSL)⁶⁾

24/22/21

24/22/22

26/25/23/22

31/29/27

31/29/28

34/31/29

Уровень звуковой мощности

дБ(А)

46/46/45/44/

47/47/46/45/

50/49/47/

56/54/53/52/

57/56/55/52/

59/58/57/55/

(SSH/SH/H/M/L/SL/SSL)

43/42/41

44/43/42

45/44/41/40

50/47/45

50/49/48

54/53/50

Корпус

Габаритные

мм

920 x 210 x 450

920 x 270 x 570

1140 x 270 x 710

размеры

(Ш x В x Г)⁷⁾

Габариты в

мм

1140 x 292 x 560

1145 x 355 x 705

1370 x 365 x 855

упаковке

(Ш х В х Г)

Масса нетто/

кг

21/25

29/34

36/42

брутто

Соединения труб

Жидкостная

мм

ø 6,35 (1/4")

ø 9,53 (3/8")

труба

(дюйм)

(конусная

гайка)

Труба газовой

мм

ø 12,7 (1/2")

ø 15,9 (5/8")

линии

(дюйм)

(конусная

гайка)

Дренажная

мм

ø 25

труба (OD)

трубопровода хладагента 7,5 м с нулевой разницей высот.

хладагента 7,5 м с нулевым перепадом высот.

используется для выбора номинала автоматического выключателя и устройства защитного отключения.

каждой модели.

мальный диапазон внешнего статического давления приведен в руководстве по монтажу блока.)

измерен в полубезэховой камере, на расстоянии 1,4 м под блоком.

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Air Flux — канальные внутренние блоки AF-DM

Air Flux — средненапорные канальные блоки AF-DM

Высота 270 или 300 мм, 10 уровней статического давления

Автоматический

Вариант присоединения

Встроенный насос

Оснащены электронным

перезапуск

воздуховода

для отвода конденсата

расширительным вентилем

Опция подачи свежего

Функция защиты от

Электродвигатель

воздуха

холодных потоков воздуха

вентилятора пост. тока

Автоматическая

Функция измерения

Семь скоростей

адресация

локальной температуры

вращения вентилятора

«Follow Me» (с проводным

пультом управления)

Компактные размеры

Опции для индивидуальной настройки

Низкопрофильная конструкция (270 мм, 300 мм у блоков

10 уровней статического давления (до 150 Па),

производительностью 140).

настраиваемые как с помощью платы контроллера,

так и с помощью пульта дистанционного управления

(в зависимости от модели пульта управления). Блоки также

оснащены разъемом для внешнего включения и выключения.

Изменяемый забор воздуха

Насос для отвода конденсата

Забор воздуха может осуществляться с задней или нижней

В комплект входит стандартный насос для

стороны блока, что обеспечивает гибкость установки.

отвода конденсата с напором 750 мм.

Забор воздуха сзади

Забор воздуха снизу

Потолок

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Air Flux — канальные внутренние блоки AF-DM

Технические характеристики — канальные внутренние блоки

AF-DM

Модель

AF-DM 80-1 P

AF-DM 90-1 P

AF-DM 112-1 P

AF-DM 140-1 P

Источник питания

В, Гц

220 ~ 240, 50

Холодопроизводительность¹⁾

кВт

8,0

9,0

11,2

14,0

Теплопроизводительность²⁾

кВт

9,0

10,0

12,5

15,5

Характеристики тока³⁾

MCA

1,3

1,5

2,6

MFA

Расход воздуха

м³/ч

1260/1180/1100/1020/940/860/780

1500/1430/1360/1290/

1960/1860/1760/1660/

(SSH/SH/H/M/L/SL/SSL)⁴⁾

1210/1140/1080

1560/1460/1360

ВСД (внешнее статическое давление)⁵⁾

Па

20 (10 ~ 100)

40 (30 ~ 150)

Уровень звукового давления

дБ(А)

37/35/34/33/31/29/28

39/38/38/37/35/34/33

41/39/38/37/36/35/33

(SSH/SH/H/M/L/SL/SSL)⁶⁾

Уровень звуковой мощности

дБ(А)

55/53/52/51/49/47/46

57/56/56/55/53/52/51

59/57/56/55/54/53/51

(SSH/SH/H/M/L/SL/SSL)

Корпус

Габаритные размеры

мм

1230 x 270 x 775

1290 x 300 x 865

(Ш x В x Г)⁷⁾

Габариты в упаковке

мм

1355 x 350 x 795

1400 x 375 x 925

(Ш х В х Г)

Масса нетто/брутто

кг

36,5/44,5

37/45

46,5/55,5

Соединения труб

Жидкостная труба

мм

ø 9,53 (3/8")

(конусная гайка)

(дюйм)

Труба газовой линии

мм

ø 15,9 (5/8")

(конусная гайка)

(дюйм)

Дренажная труба (OD)

мм

ø 25

трубопровода хладагента 7,5 м с нулевой разницей высот.

хладагента 7,5 м с нулевым перепадом высот.

используется для выбора номинала автоматического выключателя и устройства защитного отключения.

каждой модели.

мальный диапазон внешнего статического давления приведен в руководстве по монтажу блока.)

измерен в полубезэховой камере, на расстоянии 1,4 м под блоком.

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

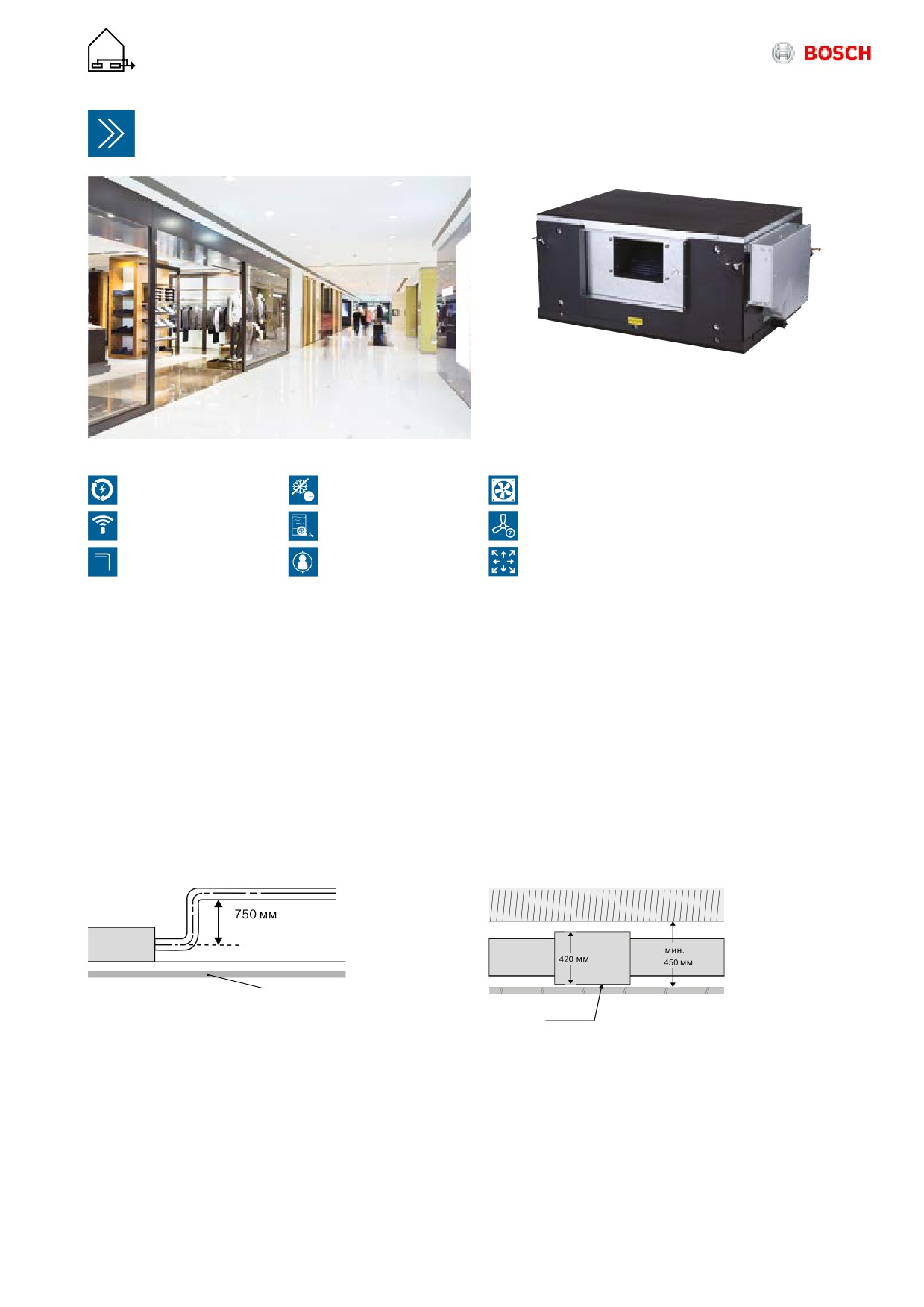

Air Flux — канальные внутренние блоки AF-DН

Air Flux — высоконапорные канальные блоки AF-DH

Высота от 420 мм, 20 уровней статического давления

Автоматический

Функция защиты от

Электродвигатель

перезапуск

холодных потоков воздуха

вентилятора пост. тока

Автоматическая

Внешний дренажный насос

Семь скоростей

адресация

(опция)

вращения вентилятора

Вариант присоединения

Функция измерения

Оснащены электронным

воздуховода

локальной температуры

расширительным вентилем

«Follow Me» (с проводным

пультом управления)

Ключевые моменты

Опции для индивидуальной настройки

► Разъем для внешнего включения и выключения

20 уровней статического давления (до 250 Па и до 400 Па

► Опционально доступен воздушный фильтр

для моделей 40 кВт, 45 кВт, 56 кВт), настраиваемые как

► Внешнее статическое давление до 400 Па (для моделей

с помощью платы контроллера, так и с помощью пульта

мощностью 40 кВт, 45 кВт, 56 кВт)

дистанционного управления (в зависимости от модели пульта

управления). Блоки также оснащены разъемом для внешнего

включения и выключения.

Внешний дренажный насос (опция)

Требуемая высота

Подключение внешнего дренажного насоса на печатной

Минимальная высота запотолочного пространства для корпуса

плате.

высотой 420 мм (модели с AF-DH 71 по AF-DH 160): 450 мм.

Потолок

Внутренний блок

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Air Flux — канальные внутренние блоки AF-DН

Технические характеристики — канальные внутренние блоки AF-DH

Модель

AF-DH 71-1

AF-DH 80-1

AF-DH 90-1

AF-DH 112-1

AF-DH 140-1

AF-DH 160-1

AF-DH 200-1

Источник питания

В, Гц

220 ~ 240, 50

Холодопроизводительность¹⁾

кВт

7,1

8,0

9,0

11,2

14,0

16,0

20,0

Теплопроизводительность²⁾

кВт

8,0

9,0

10,0

12,5

16,0

17,0

22,5

Характерис-

MCA

2,1

2,2

2,9

4,5

4,7

6,7

тики тока³⁾

MFA

Расход воздуха

м³/ч

1360/1327/

1420/1373/

1870/1783/

2240/2133/

2660/2530/

4330/4230/

(SSH/SH/H/M/L/SL/SSL)⁴⁾

1293/1260/

1327/1280/

1697/1610/

2027/1920/

2400/2270/

4130/4030/

1227/1193/1160

1233/1187/1140

1523/1437/1350

1813/1707/1600

2140/2010/1880

3930/3830/3730

ВСД (внешнее статическое давление)⁵⁾

Па

100 (30 ~ 200)

170 (30 ~ 250)

Уровень звукового давления

дБ(А)

42/41/40/40/

45/44/43/42/

48/47/46/45/

45/44/43/42/

46/45/44/43/

51/50/50/49/

(SSH/SH/H/M/L/SL/SSL)⁶⁾

39/39/38

41/40/39

43/42/41

41/40/40

42/41/40

49/48/47

Уровень звуковой мощности

дБ(А)

60/59/58/58/

63/62/61/60/

66/65/64/63/

63/62/61/60/

64/63/62/61/

69/68/68/67/

(SSH/SH/H/M/L/SL/SSL)

57/57/56

59/58/57

61/60/59

59/58/58

60/59/58

67/66/65

Корпус

Габаритные размеры

мм

965 x 423 x 690

1322 x 423 x 691

1454 x 515 x

(Ш x В x Г)⁷⁾

931

Габариты в упаковке

мм

1090 x 440 x 768

1436 x 450 x 768

1509 x 550 x

(Ш х В х Г)

990

Масса нетто/брутто

кг

41/47

51/57

63/70

130/142

Соединения

Жидкостная труба

мм

ø 9,53 (3/8")

ø 12,7 (1/2")

труб

(конусная гайка)

(дюйм)

Труба газовой линии

мм

ø 15,9 (5/8")

ø 22,2 (7/8")

(конусная гайка)

(дюйм)

Дренажная труба

мм

ø 25

ø 32

(OD)

Модель

AF-DH 250-1

AF-DH 280-1

AF-DH 400-1

AF-DH 450-1

AF-DH 560-1

Источник питания

В, Гц

220 ~ 240, 50

Холодопроизводительность¹⁾

кВт

25,0

28,0

40,0

45,0

56,0

Теплопроизводительность²⁾

кВт

26,0

31,5

45,0

56,0

63,0

Характерис-

MCA

6,7

12,5

15,4

тики тока³⁾

MFA

Расход воздуха

м³/ч

4330/4230/4130/4030/3930/3830/3730

6500/6150/5800/5450/5100/4750/4400

7400/7000/6600/6200/

(SSH/SH/H/M/L/SL/SSL)⁴⁾

5800/5400/5000

ВСД (внешнее статическое

Па

170 (30 ~ 250)

300 (100 ~ 400)

давление)⁵⁾

Уровень звукового давления

дБ(А)

51/50/50/49/49/48/47

60/59/58/57/55/54/52

59/58/57/56/55/53/51

(SSH/SH/H/M/L/SL/SSL)⁶⁾

Уровень звуковой мощности

дБ(А)

69/68/68/67/67/66/65

78/77/76/75/73/72/70

77/76/75/74/73/71/69

(SSH/SH/H/M/L/SL/SSL)

Корпус

Габаритные размеры

мм

1454 x 515 x 931

2010 x 905 x 680

(Ш x В x Г)⁷⁾

Габариты в упаковке

мм

1509 x 550 x 990

2095 x 929 x 689

(Ш х В х Г)

Масса нетто/брутто

кг

130/142

210/235

218/248

Соединения

Жидкостная труба

мм

ø 12,7 (1/2")

ø 15,9 (5/8")

труб

(конусная гайка)

(дюйм)

Труба газовой линии

мм

ø 22,2 (7/8")

ø 28,6 (1 1/8")

(конусная гайка)

(дюйм)

Дренажная труба (OD)

мм

ø 32

трубопровода хладагента 7,5 м с нулевой разницей высот.

хладагента 7,5 м с нулевым перепадом высот.

используется для выбора номинала автоматического выключателя и устройства защитного отключения.

каждой модели.

мальный диапазон внешнего статического давления приведен в руководстве по монтажу блока.)

измерен в полубезэховой камере, на расстоянии 1,4 м под блоком.

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

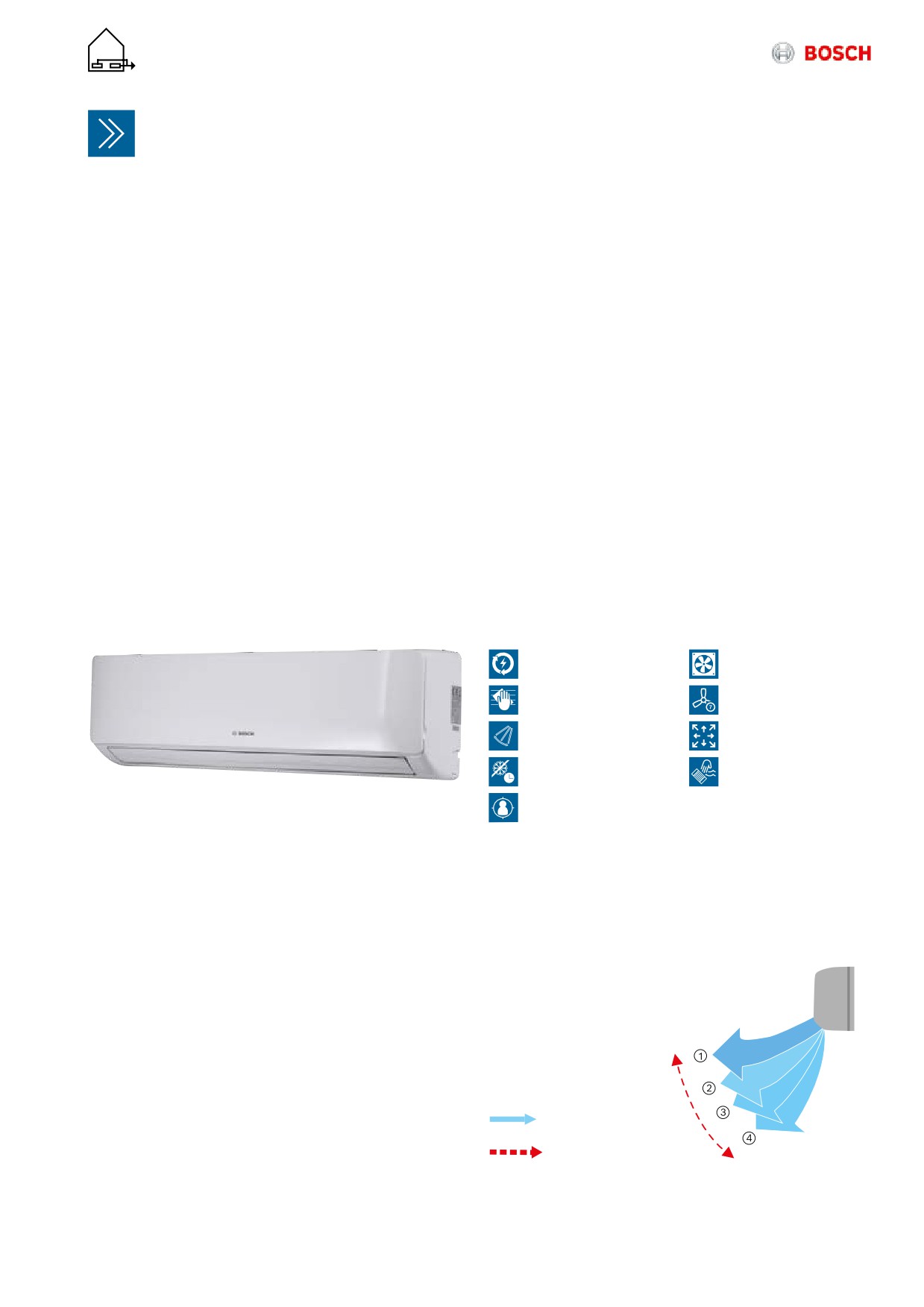

Air Flux — настенные внутренние блоки AF-W

Функция автоматического перемещения жалюзи

для равномерного распределения потока

Автоматический

Электродвигатель

перезапуск

вентилятора пост. тока

Легкоочищаемая

Семь скоростей

панель

вращения вентилятора

Функция автоматического

Оснащены электронным

перемещения жалюзи

расширительным вентилем

Функция защиты от

Моющийся фильтр

холодных потоков воздуха

Функция измерения

локальной температуры

«Follow Me» (с проводным

пультом управления)

Ключевые моменты

Функция автоматического перемещения жалюзи

► Светодиодный дисплей

Функция автоматического перемещения жалюзи равномерно

► Гладкая панель

распределяет воздушный поток в помещении и улучшает

► Простота монтажа

распределение температуры.

► Разъем для внешнего включения и выключения

► Возможность присоединения трубопровода — слева,

справа или сзади

Положение

Колебания

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Air Flux — настенные внутренние блоки AF-W

Технические характеристики — настенные внутренние блоки AF-W

Модель

AF-W 17-1

AF-W 22-1

AF-W 28-1

AF-W 36-1

AF-W 45-1

Источник питания

В, Гц

220 ~ 240, 50

Холодопроизводительность¹⁾

кВт

1,7

2,2

2,8

3,6

4,5

Теплопроизводительность²⁾

кВт

2,2

2,4

3,2

4,0

5,0

Характеристики тока³⁾

MCA

0,32

0,45

0,47

MFA

Расход воздуха

м³/ч

411/402/393/385/

422/411/402/393/

417/402/386/370/

656/628/591/573/

594/563/535/507/

(SSH/SH/H/M/L/SL/SSL)⁴⁾

378/368/356

380/368/356

353/338/316

544/515/488

478/450/424

Уровень звукового давления

дБ(А)

31/30/30/30/

31/30/30/30/29/29/29

33/32/32/31/

35/34/33/33/

(SSH/SH/H/M/L/SL/SSL)⁵⁾

29/29/29

31/30/30

32/31/31

Уровень звуковой мощности

дБ(А)

46/45/45/45/

46/45/45/45/44/44/44

48/47/47/46/

50/49/48/48/

(SSH/SH/H/M/L/SL/SSL)

44/44/44

46/45/45

47/46/46

Корпус

Габаритные

мм

835 x 280 x 203

990 x 315 x 223

размеры

(Ш x В x Г)⁶⁾

Габариты в

мм

935 x 385 x 320

1085 x 420 x 335

упаковке

(Ш х В х Г)

Масса нетто/брутто

кг

8,4/12,1

9,5/13,1

11,4/15,5

12,8/16,9

Соединения труб

Жидкостная труба

мм (дюйм)

ø 6,35 (1/4")

(конусная гайка)

Труба газовой линии

мм (дюйм)

ø 12,7 (1/2")

(конусная гайка)

Дренажная труба

мм

ø 16

(OD)

Модель

AF-W 56-1

AF-W 71-1

AF-W 80-1

AF-W 90-1

Источник питания

В, Гц

220 ~ 240, 50

Холодопроизводительность¹⁾

кВт

5,6

7,1

8,0

9,0

Теплопроизводительность²⁾

кВт

6,3

8,0

9,0

10,0

Характеристики тока³⁾

MCA

0,58

0,9

1,1

MFA

Расход воздуха

м³/ч

747/713/685/648/

1195/1130/1065/1005/940/875/809

1421/1300/1125/1067/

(SSH/SH/H/M/L/SL/SSL)⁴⁾

613/578/547

1005/934/867

Уровень звукового давления

дБ(А)

38/37/36/36/

44/43/42/39/38/37/36

48/46/45/43/41/40/38

(SSH/SH/H/M/L/SL/SSL)⁵⁾

35/34/34

Уровень звуковой мощности

дБ(А)

53/52/51/51/

59/58/57/54/53/52/51

63/61/60/58/56/55/53

(SSH/SH/H/M/L/SL/SSL)

50/49/49

Корпус

Габаритные

мм

990 x 315 x 223

1194 x 343 x 262

размеры

(Ш x В x Г)⁶⁾

Габариты в

мм

1085 x 420 x 335

1290 x 375 x 460

упаковке

(Ш х В х Г)

Масса нетто/брутто

кг

12,8/16,9

17,0/22,4

Соединения труб

Жидкостная труба

мм (дюйм)

ø 9,53 (3/8")

(конусная гайка)

Труба газовой линии

мм (дюйм)

ø 15,9 (5/8")

(конусная гайка)

Дренажная труба

мм

ø 16

(OD)

трубопровода хладагента 7,5 м с нулевой разницей высот.

хладагента 7,5 м с нулевым перепадом высот.

используется для выбора номинала автоматического выключателя и устройства защитного отключения.

каждой модели.

⁵⁾ Уровень звукового давления приведен от максимального до минимального значений, всего 7 значений для каждой модели. Уровень звукового давления

измерен в полубезэховой камере.

⁶⁾ В качестве габаритных размеров корпуса блока приведены наибольшие внешние размеры блока, включая детали для подвески.

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

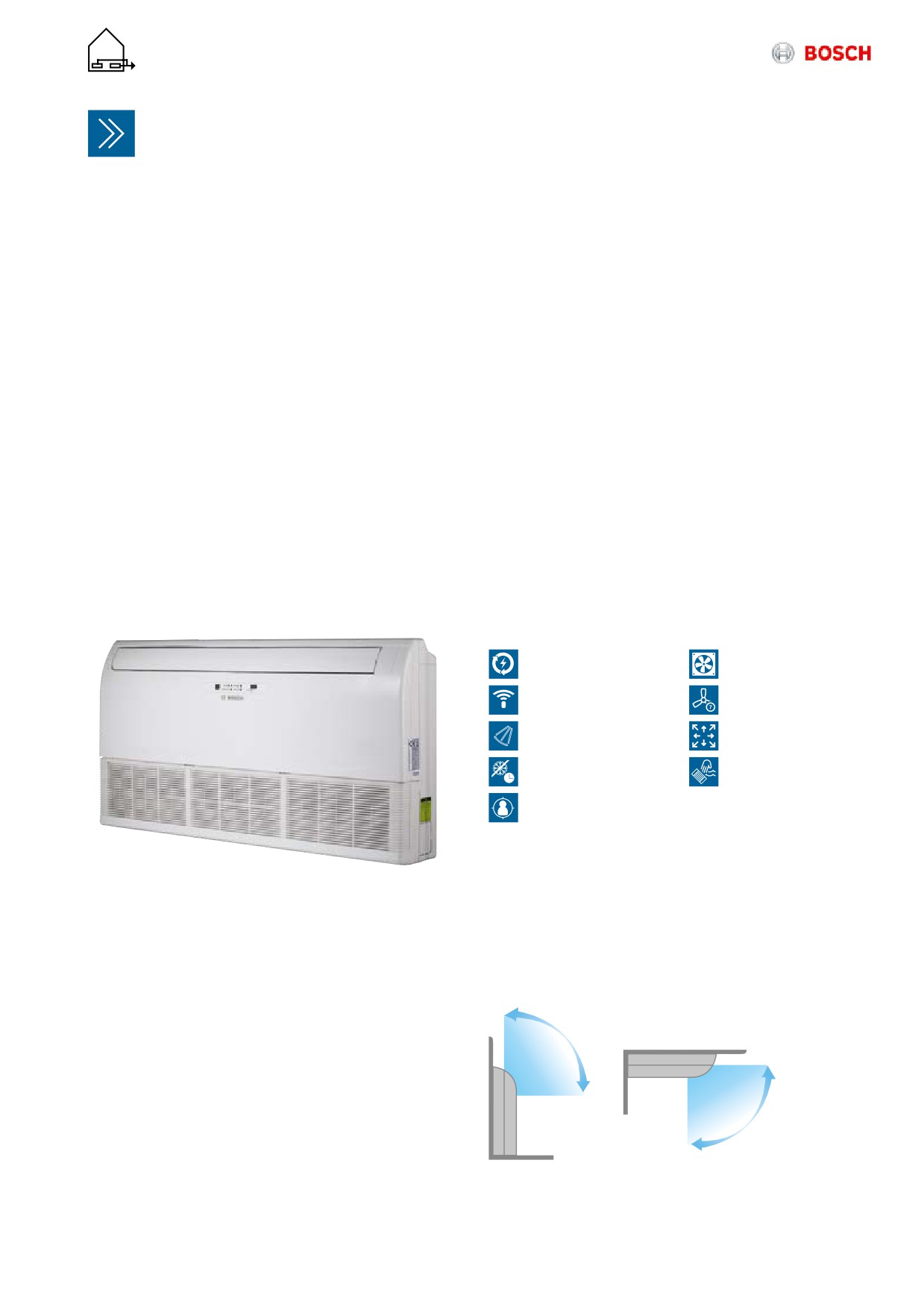

Air Flux — напольно-потолочные внутренние блоки AF-CF

Функция автоматического перемещения жалюзи для равномерного распределе-

ния потока

Автоматический

Электродвигатель

перезапуск

вентилятора пост. тока

Автоматическая

Семь скоростей

адресация

вращения вентилятора

Функция автоматического

Оснащены электронным

перемещения жалюзи

расширительным вентилем

Функция защиты от

Моющийся фильтр

холодных потоков воздуха

Функция измерения

локальной температуры

«Follow Me» (с проводным

пультом управления)

Ключевые моменты

Вариативность установки

► Разъем для внешнего включения и выключения

Два варианта установки блока позволяют

► Производительный вентилятор обеспечивает высокую

вписаться в любой интерьер.

дальность воздушной струи

► Удобный монтаж — на полу или на потолке

Функция автоматического перемещения жалюзи

Функция автоматического перемещения жалюзи равномерно

распределяет воздушный поток в помещении и улучшает

распределение температуры.

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Air Flux — напольно-потолочные внутренние блоки AF-CF

Технические характеристики — напольно-потолочные внутренние

блоки AF-CF

Модель

AF-CF 36-1

AF-CF 45-1

AF-CF 56-1

AF-CF 71-1

Источник питания

В, Гц

220 ~ 240, 50

Холодопроизводительность¹⁾

кВт

3,6

4,5

5,6

7,1

Теплопроизводительность²⁾

кВт

4,0

5,0

6,3

8,0

Характеристики тока³⁾

MCA

0,45

1,2

MFA

Расход воздуха

м3/ч

550/525/500/480/

800/750/700/650/600/550/500

(SSH/SH/H/M/L/SL/SSL)⁴⁾

460/440/420

Уровень звукового давления

дБ(А)

40/39/38/38/

43/42/41/41/39/38/38

(SSH/SH/H/M/L/SL/SSL)⁵⁾

37/36/36

Уровень звуковой мощности

дБ(А)

53/52/51/51/

56/55/54/54/52/51/51

(SSH/SH/H/M/L/SL/SSL)

50/49/49

Корпус

Габаритные размеры

мм

990 x 660 x 203

(Ш x В x Г)⁶⁾

Габариты в упаковке

мм

1089 x 744 x 296

(Ш х В х Г)

Масса нетто/брутто

кг

26/32

28/34

Соединения труб

Жидкостная труба

мм (дюйм)

ø 6,35 (1/4")

ø 9,53 (3/8")

(конусная гайка)

Труба газовой линии

мм (дюйм)

ø 12 (1/2")

ø 15,9 (5/8")

(конусная гайка)

Дренажная труба (OD)

мм

ø 16

Модель

AF-CF 80-1

AF-CF 90-1

AF-CF 112-1

AF-CF 140-1

Источник питания

В, Гц

220 ~ 240, 50

Холодопроизводительность¹⁾

кВт

8,0

9,0

11,2

Теплопроизводительность²⁾

кВт

9,0

10,0

12,5

15,0

Характеристики тока³⁾

MCA

1,3

1,7

MFA

Расход воздуха

м3/ч

1280/1245/1210/1170/1130/1085/1050

1890/1830/1765/1700/1660/1620/1580

(SSH/SH/H/M/L/SL/SSL)⁴⁾

Уровень звукового давления

дБ(А)

45/44/43/43/42/41/40

47/46/45/45/44/43/42

(SSH/SH/H/M/L/SL/SSL)⁵⁾

Уровень звуковой мощности

дБ(А)

58/57/56/56/55/54/53

60/59/58/58/57/56/55

(SSH/SH/H/M/L/SL/SSL)

Корпус

Габаритные размеры

мм

1280 x 660 x 203

1670 x 680 x 244

(Ш x В x Г)⁶⁾

Габариты в упаковке

мм

1379 x 744 x 296

1915 x 760 x 330

(Ш х В х Г)

Масса нетто/брутто

кг

35/41

48/58

Соединения труб

Жидкостная труба

мм (дюйм)

ø 9,53 (3/8")

(конусная гайка)

Труба газовой линии

мм (дюйм)

ø 15,9 (5/8")

(конусная гайка)

Дренажная труба (OD)

мм

ø 16

трубопровода хладагента 7,5 м с нулевой разницей высот.

хладагента 7,5 м с нулевым перепадом высот.

используется для выбора номинала автоматического выключателя и устройства защитного отключения.

каждой модели.

измерен в полубезэховой камере.

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Air Flux — напольные внутренние блоки AF-CF

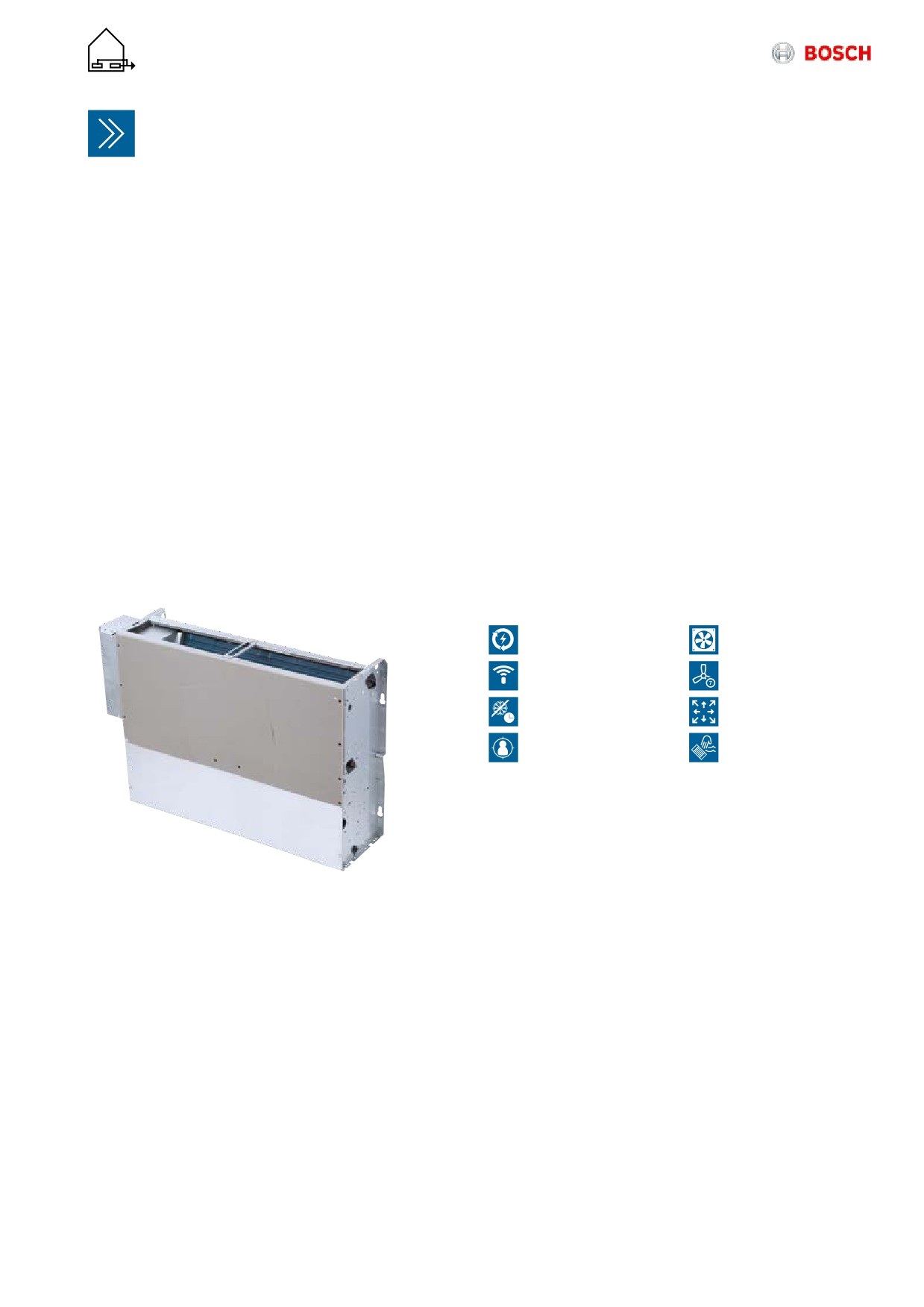

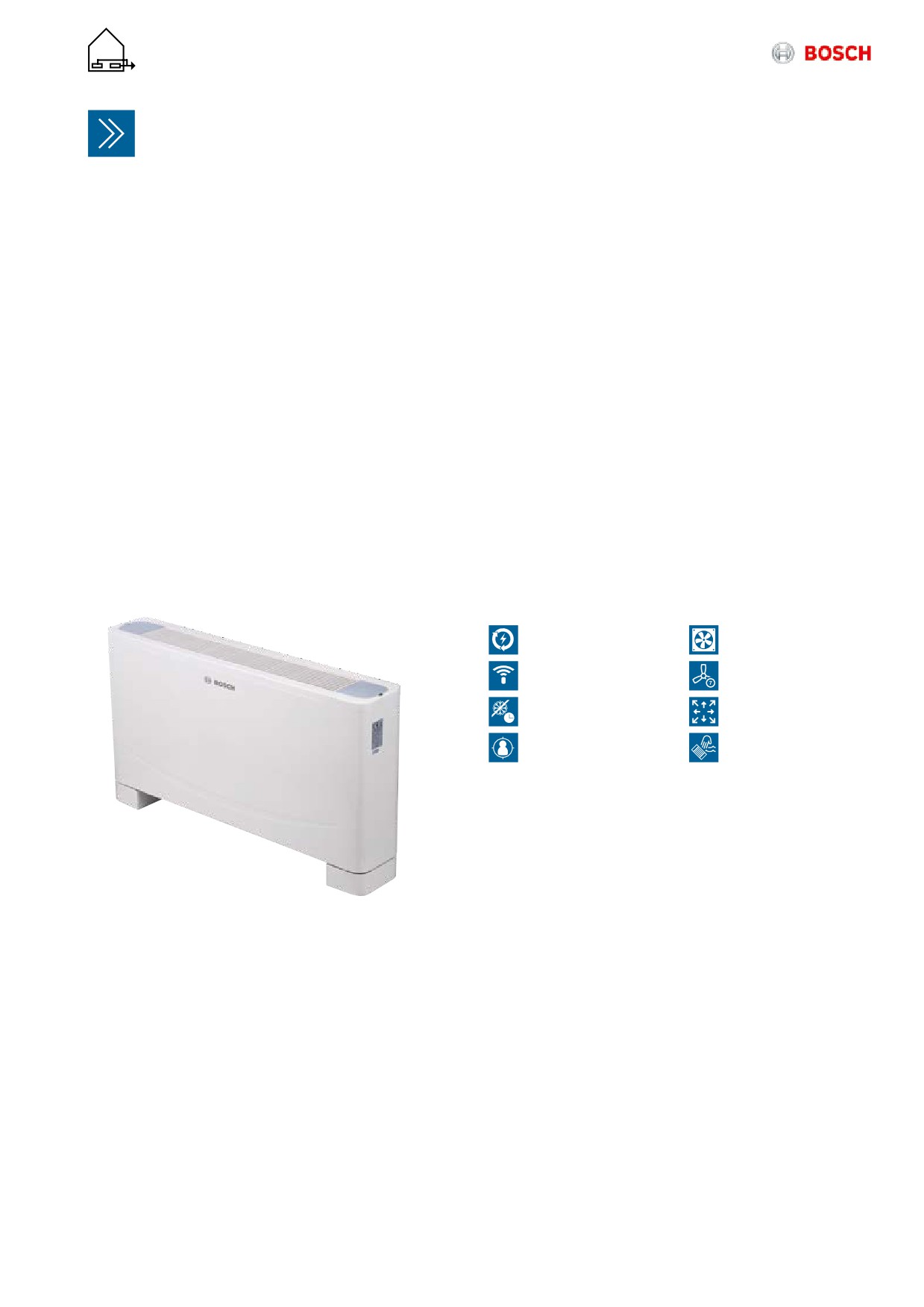

Air Flux — напольные внутренние блоки AF-FC

Высокоэффективные и исключительно тихие

Автоматический

Электродвигатель

перезапуск

вентилятора пост. тока

Автоматическая

Семь скоростей

адресация

вращения вентилятора

Функция защиты от

Оснащены электронным

холодных потоков воздуха

расширительным вентилем

Функция измерения

локальной температуры

Моющийся фильтр

«Follow Me» (с проводным

пультом управления)

Ключевые моменты

Современный дизайн

► Компактная конструкция: глубина 220 мм

Благодаря современному дизайну блоки подходят для любого

и высота 680 мм

помещения.

► Разъем для внешнего включения и выключения

► Забор воздуха снизу

Удобство обслуживания

Высокая эффективность и бесшумная работа

Стандартный фильтр легко снимается и очищается.

Бесщеточный двигатель вентилятора постоянного тока

отличается высокой эффективностью и исключительно

низким уровнем шума.

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Air Flux — напольные внутренние блоки AF-CF

Технические характеристики — напольные внутренние блоки AF-FC

Модель

AF-FC 22-1

AF-FC 28-1

AF-FC 36-1

AF-FC 45-1

Источник питания

В, Гц

220 ~ 240, 50

Холодопроизводительность¹⁾

кВт

2,2

2,8

3,6

4,5

Теплопроизводительность²⁾

кВт

2,4

3,2

4,0

5,0

Характеристики тока³⁾

MCA

0,49

0,55

MFA

Расход воздуха

м³/ч

530/504/478/456/

569/540/515/485/

624/591/557/522/

660/625/583/542/

(SSH/SH/H/M/L/SL/SSL)⁴⁾

439/418/400

462/443/421

473/420/375

501/475/440

Уровень звукового давления

дБ(А)

36/35/34/33/31/30/29

37/36/35/34/32/31/30

(SSH/SH/H/M/L/SL/SSL)⁵⁾

Уровень звуковой мощности

дБ(А)

54/53/52/51/49/48/47

55/54/53/52/51/49/48

(SSH/SH/H/M/L/SL/SSL)

Корпус

Габаритные размеры

мм

1000 x 677 x 220

1200 x 677 x 220

(Ш x В x Г)⁶⁾

Габариты в упаковке

мм

1182 x 683 x 312

1382 x 683 x 312

(Ш х В х Г)

Масса нетто/брутто

кг

28/35

33/40,7

Соединения труб

Жидкостная труба

мм (дюйм)

ø 6,35 (1/4")

(конусная гайка)

Труба газовой линии

мм (дюйм)

ø 12,7 (1/2")

(конусная гайка)

Дренажная труба (OD)

мм

ø 16

Модель

AF-FC 56-1

AF-FC 71-1

AF-FC 80-1

Источник питания

В, Гц

220 ~ 240, 50

Холодопроизводительность¹⁾

кВт

5,6

7,1

8,0

Теплопроизводительность²⁾

кВт

6,3

8,0

9,0

Характеристики тока³⁾

MCA

0,85

1,4

MFA

Расход воздуха

м3/ч

1150/1094/1028/970/925/

1380/1290/1205/1100/1033/955/870

(SSH/SH/H/M/L/SL/SSL)⁴⁾

886/830

Уровень звукового давления

дБ(А)

41/39/37/35/33/32/31

44/42/40/39/37/35/33

(SSH/SH/H/M/L/SL/SSL)⁵⁾

Уровень звуковой мощности

дБ(А)

59/57/55/53/51/50/49

62/60/58/57/55/53/51

(SSH/SH/H/M/L/SL/SSL)

Корпус

Габаритные размеры

мм

1500 x 677 x 220

(Ш x В x Г)⁶⁾

Габариты в упаковке

мм

1682 x 683 x 312

(Ш х В х Г)

Масса нетто/брутто

кг

40,4/48,6

41,5/49,5

Соединения труб

Жидкостная труба

мм (дюйм)

ø 9,52 (3/8")

(конусная гайка)

Труба газовой линии

мм (дюйм)

ø 15,9 (5/8")

(конусная гайка)

Дренажная труба (OD)

мм

ø 16

трубопровода хладагента 7,5 м с нулевой разницей высот.

хладагента 7,5 м с нулевым перепадом высот.

используется для выбора номинала автоматического выключателя и устройства защитного отключения.

каждой модели.

измерен в полубезэховой камере на расстоянии 1 м перед блоком и на высоте 1,5 м.

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Air Flux — напольные внутренние блоки AF-F

Air Flux — бескорпусные напольные внутренние блоки AF-F

Глубина 212 мм, высокоэффективные и исключительно тихие

Автоматический

Электродвигатель

перезапуск

вентилятора пост. тока

Автоматическая

Семь скоростей

адресация

вращения вентилятора

Функция защиты от

Оснащены электронным

холодных потоков воздуха

расширительным вентилем

Функция измерения

Моющийся фильтр

локальной температуры

«Follow Me» (с проводным

пультом управления)

Ключевые моменты

Идеальное решение для интерьера помещения

► Компактная конструкция: глубина 212 мм

Скрытый монтаж и глубина всего 212 мм создают идеальные

и высота 545 мм

условия для ровных линий интерьера. Установка блока на

► Разъем для внешнего включения и выключения

краю комнаты позволяет экономно использовать площадь

► Забор воздуха снизу

помещения.

▶

Простота обслуживания

Высокая эффективность и бесшумная работа

Стандартный фильтр легко снимается и очищается.

Бесщеточный двигатель вентилятора постоянного тока

Для максимальной защиты от коррозии все металлические

отличается высокой эффективностью и исключительно

детали оцинкованы.

низким уровнем шума.

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Air Flux — напольные внутренние блоки AF-F

Технические характеристики — напольные внутренние блоки AF-F

Модель

AF-F 22-1

AF-F 28-1

AF-F 36-1

AF-F 45-1

Источник питания

В, Гц

220 ~ 240, 50

Холодопроизводительность¹⁾

кВт

2,2

2,8

3,6

4,5

Теплопроизводительность²⁾

кВт

2,4

3,2

4,0

5,0

Характеристики тока³⁾

MCA

0,49

0,55

MFA

Расход воздуха

м3/ч

530/504/478/456/

569/540/515/485/

624/591/557/522/

660/625/583/542/

(SSH/SH/H/M/L/SL/SSL)⁴⁾

439/418/400

462/443/421

473/420/375

501/475/440

Уровень звукового давления

дБ(А)

36/35/34/33/31/30/29

37/36/35/34/32/31/30

(SSH/SH/H/M/L/SL/SSL)⁵⁾

Уровень звуковой мощности

дБ(А)

54/53/52/51/49/48/47

55/54/53/52/51/49/48

(SSH/SH/H/M/L/SL/SSL)

Корпус

Габаритные размеры

мм

840 x 545 x 212

1036 x 545 x 212

(Ш x В x Г)⁶⁾

Габариты в упаковке

мм

925 x 639 x 305

1125 x 639 x 305

(Ш х В х Г)

Масса нетто/брутто

кг

21/25,5

25,5/30,5

Соединения труб

Жидкостная труба

мм (дюйм)

ø 6,35 (1/4")

(конусная гайка)

Труба газовой линии

мм (дюйм)

ø 12,7 (1/2")

(конусная гайка)

Дренажная труба (OD)

мм

ø 16

Модель

AF-F 56-1

AF-F 71-1

AF-F 80-1

Источник питания

В, Гц

220 ~ 240, 50

Холодопроизводительность¹⁾

кВт

5,6

7,1

8,0

Теплопроизводительность²⁾

кВт

6,3

8,0

9,0

Характеристики тока³⁾

MCA

0,85

1,4

MFA

Расход воздуха

м3/ч

1150/1094/1028/970/

1380/1290/1205/1100/1033/955/870

(SSH/SH/H/M/L/SL/SSL)⁴⁾

925/886/830

Уровень звукового давления

дБ(А)

41/39/37/35/33/32/31

44/42/40/39/37/35/33

(SSH/SH/H/M/L/SL/SSL)⁵⁾

Уровень звуковой мощности

дБ(А)

59/57/55/53/51/50/49

62/60/58/57/55/53/51

(SSH/SH/H/M/L/SL/SSL)

Корпус

Габаритные размеры

мм

1340 x 545 x 212

(Ш x В x Г)⁶⁾

Габариты в упаковке

мм

1425 x 639 x 305

(Ш х В х Г)

Масса нетто/брутто

кг

30,5/35,5

32/37

Соединения труб

Жидкостная труба

мм (дюйм)

ø 9,52 (3/8")

(конусная гайка)

Труба газовой линии

мм (дюйм)

ø 15,9 (5/8")

(конусная гайка)

Дренажная труба (OD)

мм

ø 16

трубопровода хладагента 7,5 м с нулевой разницей высот.

хладагента 7,5 м с нулевым перепадом высот.

используется для выбора номинала автоматического выключателя и устройства защитного отключения.

каждой модели.

измерен в полубезэховой камере, на расстоянии 1,4 м под блоком.

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

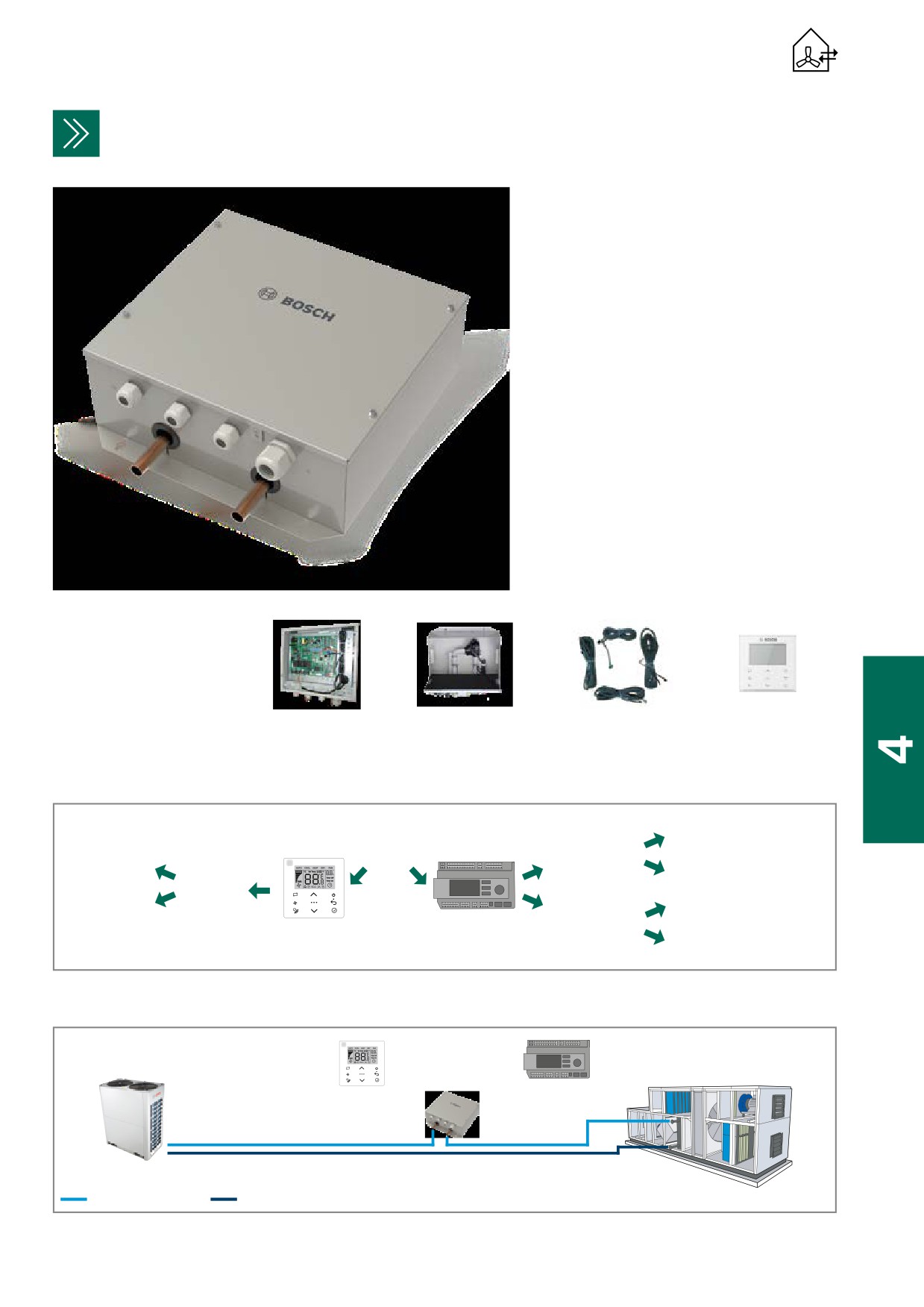

Вентиляция и обработка воздуха — комплект центрального кондиционера

Вентиляция и обработка воздуха — комплект для подключе-

ния теплообменника центрального кондиционера

Подключение теплообменника центрального кондиционера к VRF-системе

Ключевые моменты:

► Широкие возможности подключения теплооб-

менника центрального кондиционера

к VRF системе

► 4 модели производительностью 2,2-56 кВт

► Возможность объединения до 4 комплектов для

получения суммарной производительности

до 224 кВт

► Регулировка производительности или темпера-

туры сторонним контроллером с использовани-

Комплект для подключения

ем сигнала 0-10 В

теплообменника центрального

кондиционера состоит из:

► Печатная плата

► Электронный расширительный

вентиль

► Датчики

► Пульт управления

Печатная

Электронный расшири-

Датчики

Пульт управ-

плата

тельный вентиль

ления

Варианты управления

Проводной пульт

Контроллер DDC

Регулировка производительностью

по температуре подаваемого

Регулировка

управления Варианты

стороннего

Управление

воздуха

температуры

Bosch

управления

изготовителя

производи-

Регулировка

подаваемого

тельностью

производительностью по

воздуха

0-10 В

Регулировка

температуре возвратного воздуха

температуры

Регулировка производительностью

Регулировка

по температуре подаваемого

Управление

температуры

воздуха

температурой

возвратного

Примечание: поставляется

0-10 В

Регулировка

воздуха

вместе с комплектом

производительностью по

подключения

температуре возвратного воздуха

Краткий обзор системы (только комплект для подключения теплообменника AHU)

Жидкостная труба

Газовая труба

Электропроводка связи

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Вентиляция и обработка воздуха — комплект центрального кондиционера

Выбор

Важные требования

В следующей таблице приведены наиболее важные критерии и значения, которые необходимо соблюдать для простой

интеграции центрального кондиционера во внешние системы.

№

Критерий

Ед. изм

Значение

Тип хладагента

R-410A

Летние / зимние условия, температура окружающего воздуха

°C, DB,

В зависимости от местоположения системы

(для выбора модели наружного блока, фактическая производительность

%RH

наружного блока)

Холодопроизводительность теплообменника прямого испарения

кВт

Информация должна быть предоставлена клиентом

Теплопроизводительность теплообменника прямого испарения

кВт

Информация должна быть предоставлена клиентом

Максимальное расстояние между теплообменником и ЭРВ

Максимальная фактическая длина трубопровода между теплообменником

175

центрального кондиционера и наружным блоком

Количество контуров теплообменника прямого испарения

шт.

Информация должна быть предоставлена клиентом

Максимальная производительность одной системы прямого испарения

кВт

56 x 4

Максимальное количество ЭРВ, которое может быть присоединено к одной системе

шт.

Температура испарения хладагента (по умолчанию)

°C

Температура конденсации хладагента (по умолчанию)

°C

Температура воздуха на входе в теплообменник в режиме нагрева (мин.)

°C

Температура воздуха на входе в теплообменник прямого испарения (макс.)

°C

+43

Объем теплообменника прямого испарения (мин. — макс.)

дм³

См. таблицу «Диапазон производительности»

Падение давления в теплообменнике прямого испарения на стороне

кПа

10 ~ 30

хладагента (мин. — макс.)

Коэффициент совместной нагрузки

50 ~ 100

Система управления

См. раздел «Варианты управления»

Присоединение к наружному блоку VRF с рекуперацией тепла

В системе с рекуперацией тепла помимо комплекта для подключения AHU обязательно должны

использоваться внутренние блоки.

Отношение производительности к мощности наружных блоков должно быть следующим:

► Внутренние блоки: 50-100%,

► Центральный кондиционер с теплообменником прямого испарения: 0-50%,

► Вся система: 50-100%

Присоединение к наружному блоку VRF с тепловым насосом (Maxi и Mini VRF)

Используется наружный блок с тепловым насосом, а центральный кондиционер с теплообменником прямого испарения.

► Если внутренние блоки не присоединены, отношение производительностей комплектов AHU и наружных блоков долж-

но составлять 50-100%.

► Если внутренние блоки присоединены, отношение производительности к мощности наружных блоков должно быть

следующим:

- Внутренние блоки: 50-100%,

- Центральный кондиционер с теплообменником прямого испарения: 0-50%,

- Вся система: 50-100%

Примечание:

Если центральный кондиционер с теплообменником прямого испарения присоединен к наружному блоку Mini VRF, возможно

выбрать только управление по температуре возвратного воздуха.

Совместимость / сочетание с наружными и внутренними блоками

Подключение только комплекта

Центральный кондиционер +

Коэффициент загрузки

Серия наружного блока

центрального кондиционера AHU

внутренние блоки

наружного блока (общий)

AF5300 A

Возможно

Мин. 50 %

AF5300 A C

Макс. 100 %

AF6300 A C

Не возможно

Возможно

MDCI

Возможно

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Вентиляция и обработка воздуха — комплект центрального кондиционера

Технические характеристики

Модель

AHU KIT 00 D

AHU KIT 01 D

AHU KIT 02 D

AHU KIT 03 D

Мощность

кВт

2,2 ~ 9

9 ~ 20

20 ~ 36

36 ~ 56

Совместимость с наружными блоками

AF5300A (C), AF6300A C, MDCI

Источник

Напряжение

220 ~ 240

питания

Кол-во фаз

Частота

Гц

Диаметр трубопровода (вход/выход жидкости)

мм (дюйм)

ø 8 (5/16")

ø 12,7 (1/2")

ø 15,9 (5/8")

Объем воздуха в зависимости от производительности

м³/ч

500 ~ 1800

1400 ~ 4300

3000 ~ 7700

5400 ~ 12000

Размеры

Блока

мм

393 x 341 x 125

Упаковки (В x Ш x Г)

мм

490 x 440 x 105

Масса

Блок

кг

5,7

5,8

6,0

Блок в упаковке

кг

8,3

8,5

8,6

Рабочий

Температура воздуха на входе при

°C

17 ~ 43

диапазон

охлаждении

Температура воздуха на входе при

°C

5 ~ 30

нагреве

Класс защиты IP

IP20

Диапазон производительности

Модель

AHU KIT 00 D

AHU KIT 01 D

AHU KIT 02 D

AHU KIT 03 D

Величина холодопроизводительности

0,8

3,2

1,2

1,7

2,5

Мощность теплообменника центрального кондиционера

кВт

2,2 ~ 2,8

9 ~ 11,2

20 ~ 25

36 ~ 40

2,8 ~ 3,6

11,2 ~ 14

25 ~ 30

40 ~ 45

3,6 ~ 4,5

14 ~ 16

30 ~ 36

45 ~ 56

4,5 ~ 5,6

16 ~ 20

5,6 ~ 7,1

7,1 ~ 8

8 ~ 9

Внутренний объем теплообменника

дм³

0,35 ~ 0,4

1,66 ~ 2,06

3,69 ~ 4,61

6,64 ~ 7,37

0,4 ~ 0,45

2,06 ~ 2,58

4,61 ~ 5,53

7,37 ~ 8,29

0,45 ~ 0,55

2,58 ~ 3,32

5,53 ~ 6,64

8,29 ~ 9,21

0,55 ~ 0,65

3,32 ~ 3,69

0,65 ~ 0,75

0,75 ~ 1,2

1,2 ~ 1,66

Стандартный объем воздуха

м³/ч

500

1400

3000

5400

550

1700

3700

6000

600

2100

4500

7500

750

2700

850

1000

1300

Макс. объем воздуха

м³/ч

600

2400

5400

8600

650

3000

6400

9700

750

3800

7700

12000

900

4300

1000

1300

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Вентиляция и обработка воздуха — комплект центрального кондиционера

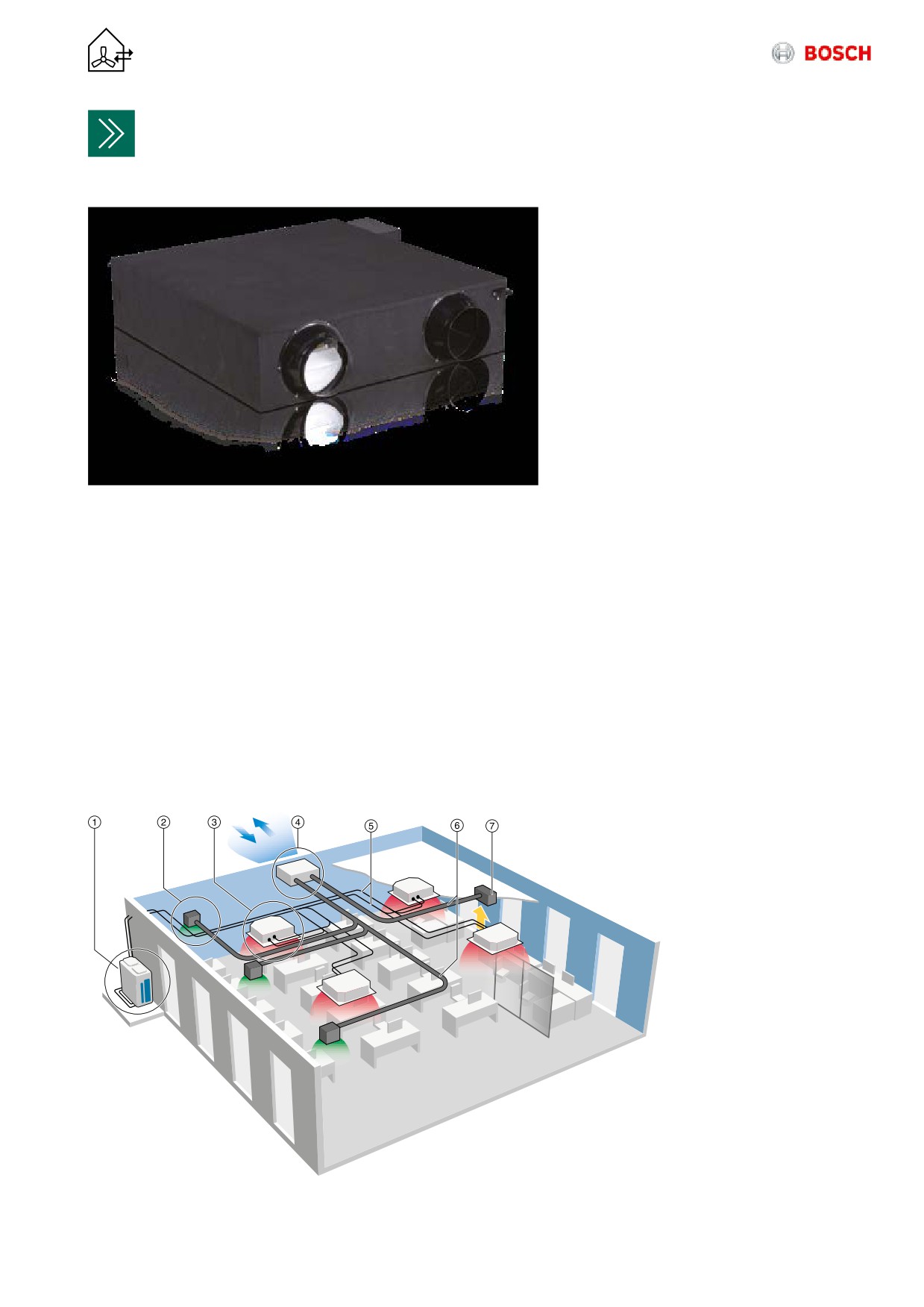

Вентиляционные установки с рекуперацией энергии ERV

Идеальное решение для подачи свежего воздуха, совместная работа рядом

с кондиционерами VRF

воздуха для предварительного кондиционирования

подаваемого воздуха с помощью специального теплообменника

► Идеальное решение для вентиляции (наряду с системой VRF для охлаждения и нагрева) для магазинов, ресторанов

или офисов

► Широкий диапазон расхода воздуха: от 300 до 1000 м³/ч

► Термический КПД до 80 % (блок 300 м³/ч)

► Специальный теплообменный элемент из специальной высокоэффективной бумаги

► Соответствие нормам ЕС

► Встроенный фильтр класса F7 на стороне подачи воздуха и фильтр класса M5 на стороне отводимого воздуха

► Встроенный датчик CO₂ обеспечивает качество воздуха в помещении

► Возможность естественного охлаждения, когда температура наружного воздуха ниже температуры воздуха в помеще-

нии (например, ночью или в межсезонье)

► Несколько режимов работы: рекуперация энергии, перепуск, автоматический, естественное охлаждение

► Сниженное энергопотребление благодаря двигателям вентиляторов постоянного тока

► Беспотенциальные контакты для подключения пожарной сигнализации или электронагревателя

Обзор системы

À Наружный блок

с переменным потоком

хладагента (VRF)

Á Свежий воздух

Â Внутренний блок

с переменным потоком

хладагента (VRF)

Ã Блок рекуперации

энергии (ERV)

Ä Медные трубы

Å Воздуховоды

Æ Отводимый воздух

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Вентиляция и обработка воздуха — комплект центрального кондиционера

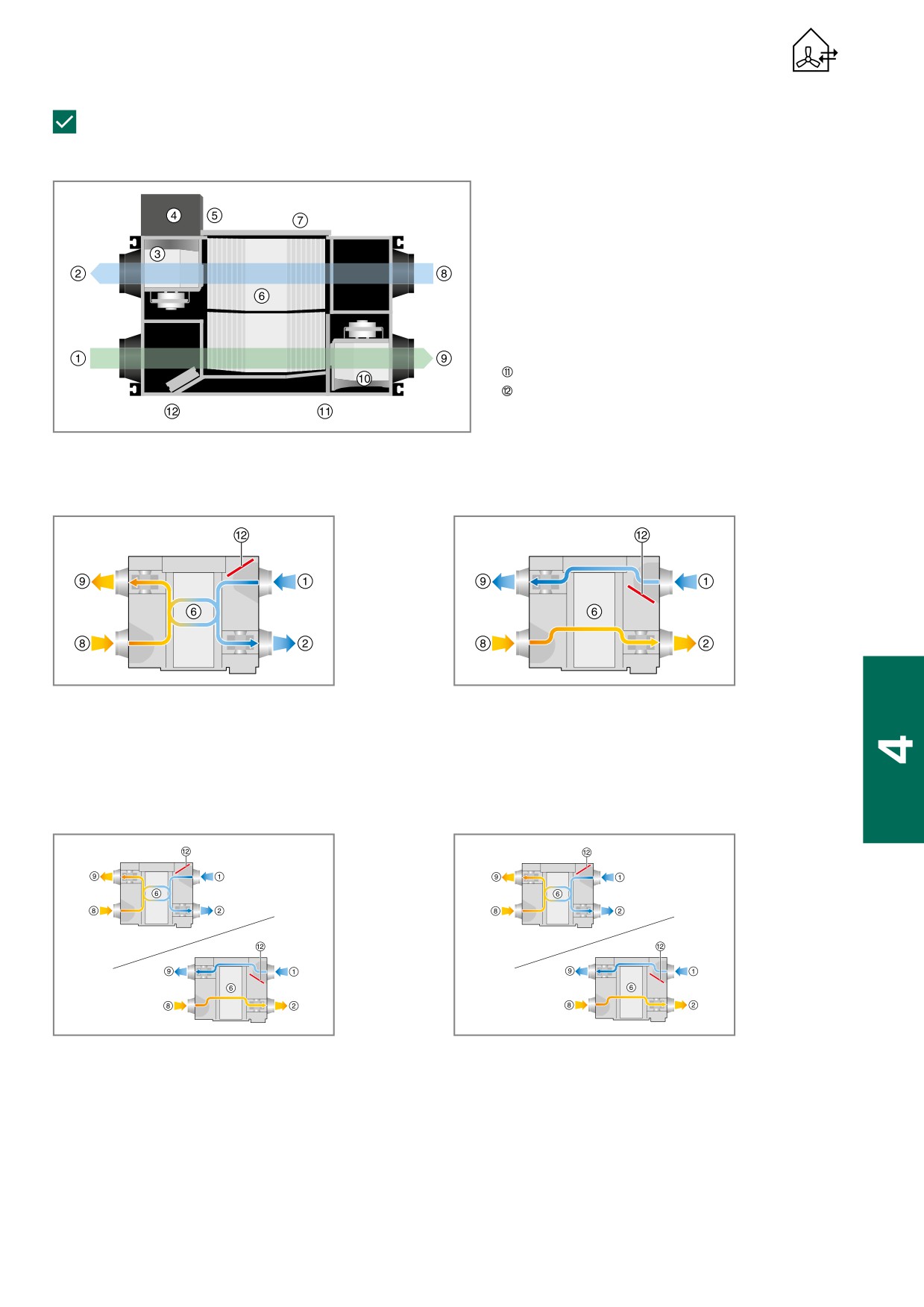

Характерные особенности

Бумажный теплообменник

À Возвратный воздух

Á Нагнетаемый воздух

Â Вентилятор нагнетаемого воздуха

Ã Блок электронного управления

Ä Фильтр класса Е7 на стороне нагнетаемого воздуха

Å Теплообменник

Æ Панель для доступа

Ç Свежий воздух

È Отводимый воздух

É Вентилятор отводимого воздуха

Фильтр класса M5 на стороне отводимого воздуха

Перепускная заслонка

Рекуператор теплообменника изготовлен из специальной бумаги, прошедшей химическую обработку для обеспечения

оптимальных параметров температуры, влажности и эффективной рекуперации отводимого тепла.

Несколько режимов работы

Режим рекуперации энергии

Режим перепуска

В летнее время года наружный воздух при высокой

В районах с мягким климатом или в межсезонье при

температуре охлаждается воздухом, отводимым из помещения.

незначительной разнице температур и влажности воздуха

В зимнее время года наружный воздух при низкой

снаружи и внутри помещения блок работает как обычный

температуре нагревается воздухом, отводимым из помещения.

вентилятор. Вентиляторы подаваемого и отводимого

Энергию отводимого воздуха можно рекуперировать, это

воздуха вращаются с одинаковой скоростью (низкая/

повышает энергоэффективность.

средняя/высокая/авто).

Автоматический режим

Режим естественного охлаждения

Контроллер выбирает режим рекуперации энергии или режим

Когда T1 < T4 и активен режим теплообмена, можно выбрать

перепуска в зависимости от разницы температур снаружи и

низкую, среднюю или высокую скорость вращения

внутри помещения.

вентилятора. Когда T1 ≥ T4 активируется режим

Можно установить автоматический режим выбора скорости

естественного охлаждения в режиме перепуска.

вращения вентилятора, блок рекуперации энергии

Минимальный интервал смены режимов составляет 1 час.

управляется в соответствии с уровнем CO₂. При разности

T1: Температура в помещении

температур |T1-T4| > 5 °C устанавливается режим

T4: Температура наружного воздуха

теплообмена, при |T1-T4|< 5 выбирается режим перепуска.

Минимальный интервал смены режимов составляет 1 час.

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Вентиляция и обработка воздуха — комплект центрального кондиционера

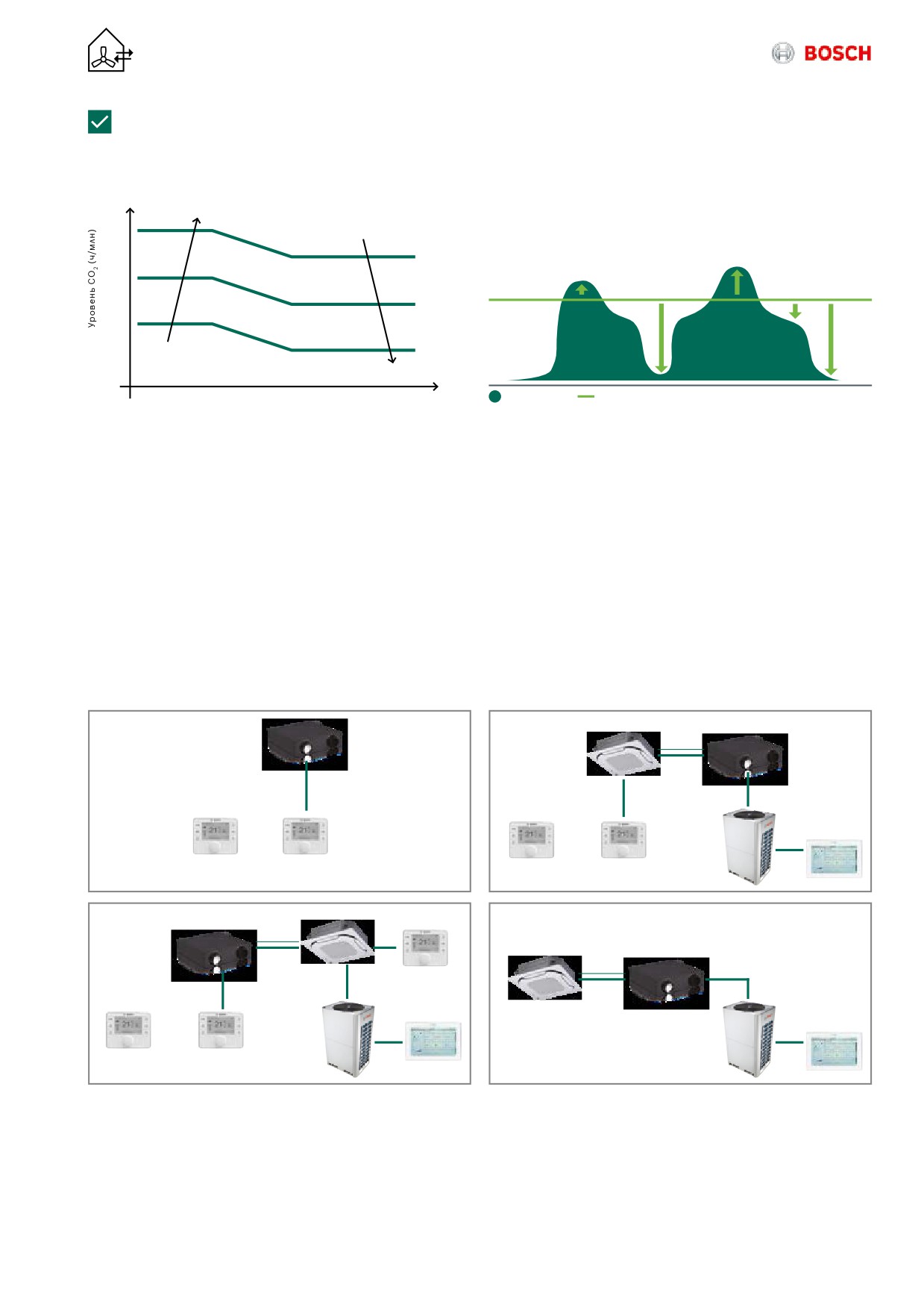

Характерные особенности

Встроенный датчик CO₂

1000

900

800

700

550

450

Время

Уровень CO₂

Постоянная кратность воздухообмена

À Высокая скорость

Â Низкая скорость

À Увеличение скорости вращения

Á Уменьшение скорости вращения

вращения вентилятора

вентилятора для увеличения объема

вентилятора и сокращение объема

воздуха и снижения концентрации

воздуха с целью экономии энергии

Á Средняя скорость

Ã Вентилятор выключен

CO₂ с целью повышения уровня

вращения вентилятора

комфорта

► Датчик CO₂ активируется при выборе автоматического режима.

Скорость вращения вентилятора выбирается автоматически.

► Блок выключается, когда концентрация CO₂ составляет меньше 450 ч/млн.

► Через 2 часа блок начинает работать с низкой скоростью вращения вентилятора.

► Через 5 минут датчик CO₂ повторно измеряет концентрацию CO₂ и соответствующим образом регулирует скорость

вращения вентилятора (если необходимо)- это устраняет необходимость включения и выключения блока и предотвра-

щает высокую концентрацию CO₂ в небольших помещениях.

Варианты управления

Автономные блоки

Комбинированная

управление пультом ARC

работа с внутренними

блоками VRF

Управление пультами ARC

Управление только

и ACC MT

пультами ACC MT¹⁾

¹⁾ Будет доступно после обновления ПО в 2022 г.

À ARC C (ведомый)

Å Наружный блок с переменным потоком хладагента (VRF)

Á ARC C (ведущий)

Æ XYE (соединение внутреннего блока с пультом АCC)

Â X1-X2

Ç Пульт централизованного управления ACC MT

Ã Блок рекуперации энергии (ERV)

È Внутренний блок с переменным потоком хладагента (VRF)

Ä PQE (соединение внутреннего и наружного блоков)

É Групповое управление D1-D2

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Вентиляция и обработка воздуха — комплект центрального кондиционера

Технические характеристики

ERV 300-1

ERV 400-1

ERV 500-1

ERV 800-1

ERV 1000-1

Напряжение электропитания

220 ~ 240

Частота сети электропитания

Гц

Кол-во фаз электропитания

Провод электропитания (поперечное

мм²

2,5

сечение)

Провод электропитания (кол-во)

шт.

ВСД¹⁾ приточного вентилятора (высокая

Па

100

110

скорость)

ВСД вытяжного вентилятора (высокая

Па

110

155

145

скорость)

Потребляемая мощность²⁾ (выс./сред./

Вт

100 / 55 / 35

110 / 70 / 40

150 / 95 / 50

320 / 170 / 80

420 / 230 / 100

низк.)

Ток

0,84

0,97

1,2

2,4

2,9

Габаритные размеры (Д/Ш/В)

мм

1195 / 914 / 272

1276 / 1204 / 272

1311 / 1106 / 390

1311 / 1286 / 390

1311 / 1526 / 390

Масса нетто/брутто

кг

56,5 / 75,5

71,5 / 91,5

76 / 98

80 / 104

90 / 112

Номинальный расход воздуха

м3/ч

300 / 200 / 150

400 / 300 / 200

500 / 400 / 250

800 / 600 / 400

1000 / 750 / 500

Номинальная эффективность

80,4 / 81,8 / 83,5

79,2 / 81,1 / 83,3

77,2 / 79,4 / 82,5

74,9 / 77,1 / 80,8

75,4 / 78,0 / 81,4

теплопередачи²⁾ (выс./сред./низк.)

Номинальная эффективность обмена

79,4 / 81,2 / 84,0

79,6 / 81,8 / 84,2

72,3 / 75,6 / 78,6

71,1 / 74,4 / 78,0

67,3 / 71,1 / 75,0

внутренней энергией²⁾ (выс./сред./низк.)

Уровень звуковой мощности

дБ(А)

Уровень звукового давления (выс./сред./

дБ(A)

35,5 / 30,2 / 25,1

39 / 33,8 / 29

36,5 / 32,2 / 27,7

48,5 / 43,1 / 36,4

50,2 / 44,8 / 37

низк.) на 1 м ниже блока

Диаметр патрубка свежего воздуха

мм

144

198

244

Класс защиты

IPX2

Пульт управления

Проводной пульт управления

Напоминание о необходимости очистки

Отображается на пульте управления. Изделие оснащено реле дифференциального давления. Если падение

фильтра

давления на фильтре превышает максимально допустимый перепад давления, в проводном пульте

управления в помещения включается аварийный сигнал.

¹⁾ ВСД = внешнее статическое давление

²⁾ Значение с учетом установленных фильтров F7+M5

Примечание:

Для эффективной работы эксплуатируйте блок рекуперации энергии при следующих условиях.

Температура наружного воздуха: -7 ~ 43 °C

Температура воздуха в помещении: 0 ~ 43 °C

Влажность воздуха в помещении: < 80 %

Если температура воздуха на входе ниже +5 °C, установите на приточном воздухозаборном воздуховоде предварительный

нагреватель.

Принадлежности: проводной пульт управления.

Для управления блоком рекуперации энергии необходимо приобрести отдельно (для использования с блоками

рекуперации энергии необходимо использовать проводной пульт управления ARC C).

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

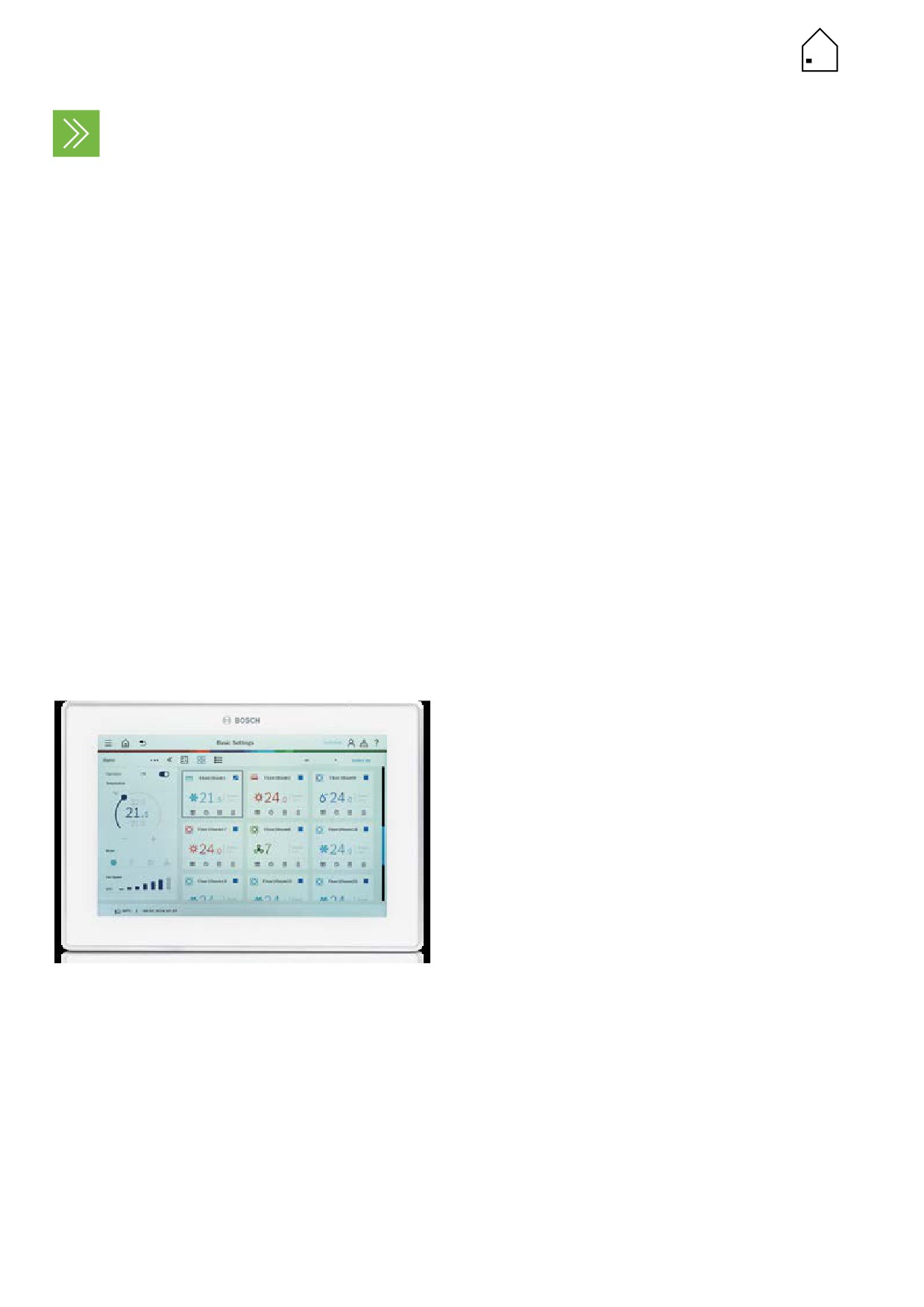

Air Flux — центральный пульт управления ACC MT

Интеллектуальное управление системами кондиционирования

Новый центральный пульт управления ACC MT обеспечивает интуитивно понятное

и удобное управление всеми элементами VRF-системы.

Ключевые моменты

► Оборудование и программное обеспечение,

разработанное Bosch

► Привлекательный дизайн

► Простое и интуитивно понятное управление

ACC MT— центральный пульт управления

с сенсорным экраном

► Изделие в стандартном исполнении с поддержкой

до 64 блоков

► Дополнительное оборудование AC-EXP обязательно

для присоединения 256 внутренних блоков

► Современный сенсорный дисплей с диагональю 10,1”

► Высокий уровень эксплуатационной безопасности

и надежности

► Понятный интерфейс пользователя

► Простое обновление через Интернет или порт USB

► Простая загрузка поэтажных планов для лучшего

обзора системы

► Встроенный веб-браузер для локального дистанционно-

го управления с помощью компьютера

► Удобный доступ к меню опций через панель экрана

► Удобное управление с помощью расписания работы

► Значки для быстрого определения наружных

и внутренних блоков

► Редактор групп для быстрого поиска и удобного управ-

ления внутренними блоками

► Быстрый доступ к инструкции

по эксплуатации с экрана пульта

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

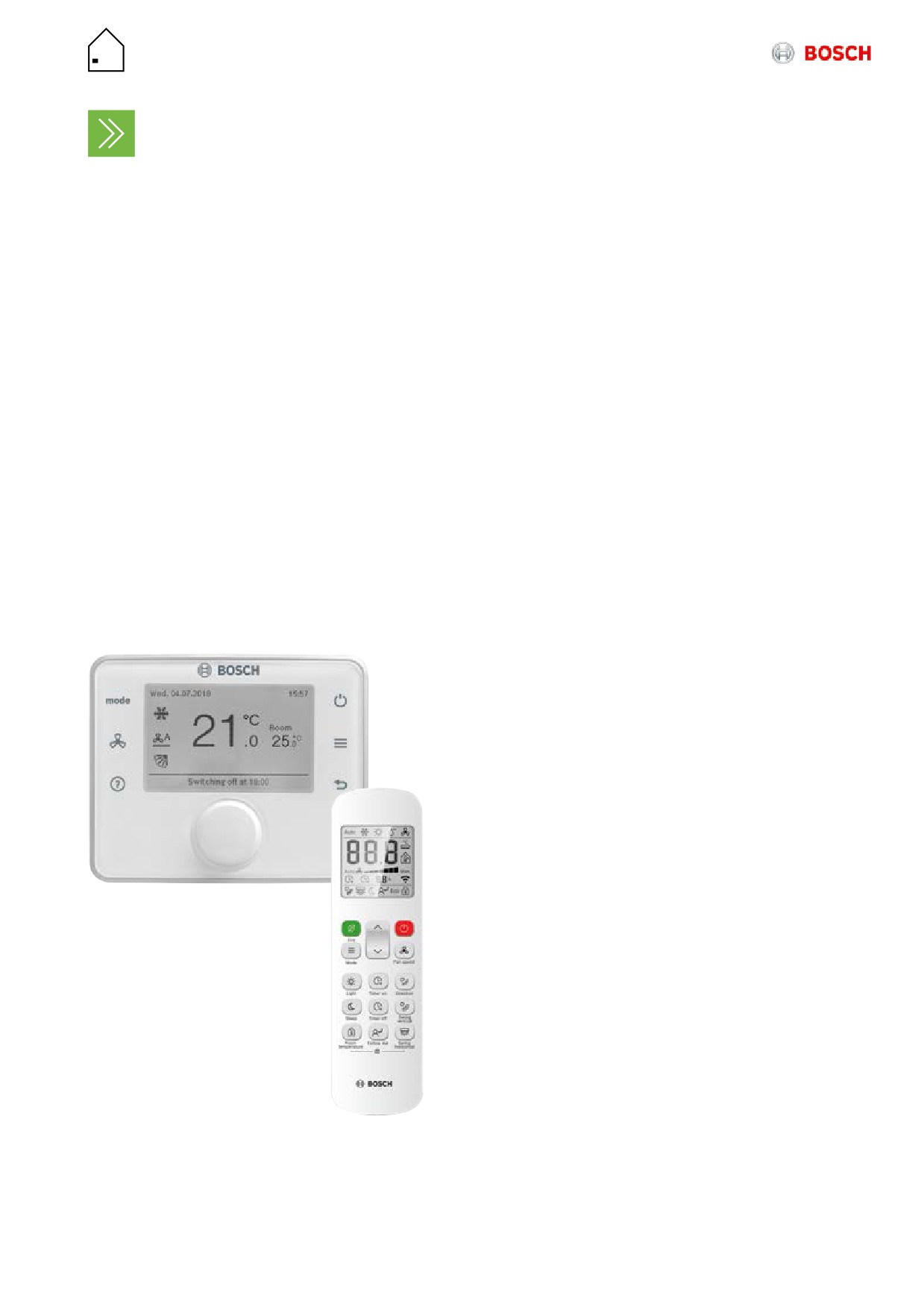

Air Flux — комнатный ИК пульт управления C/H/C

Идеальное кондиционирование в каждом помещении

Простое управление всеми внутренними блоками с помощью программного обеспечения

Bosch посредством наших фирменных комнатных пультов управления.

Ключевые моменты

► Программное обеспечение, разработанное Bosch

► 7 скоростей вращения вентилятора

► Встроенная функция справки

► Контроль параметров системы

► Удобная адресация

ARC C — пульт проводного управления

► 7 скоростей вращения вентилятора

► Функция сдвоенного управления для простоты работы

► Функция измерения локальной температуры «Follow Me» для

быстрого достижения заданной температуры

► Часы и дата для удобного планирования работы по расписанию

► Функция турбо-нагрева и турбо-охлаждения для быстрых на-

грева и охлаждения

► Режим Away [Отсутствие людей] / функция Reset [Сброс] для

установки комфортных условий в помещении независимо от

нахождения в нем людей

► Функция работы по расписанию для удобной настройки не-

скольких различных недельных расписаний

► Встроенная поворотная ручка для удобства управления

ARC H — пульт проводного управления для отелей

► 7 скоростей вращения вентилятора

► Простота эксплуатации

► Контекстная функция справки

► Интуитивно понятный пользовательский интерфейс

► Встроенный беспотенциальный контакт

► Блокировка стенной розетки

► Ночной малошумный режим обеспечивает практически бес-

шумную работу

ARC C IR — пульт инфракрасного дистанционного

управления

► Функция отключения светодиодной подсветки на внутренних

блоках

► Ежедневный таймер обеспечивает удобную настройку про-

грамм работы на день

► Подсветка для комфортной работы даже в темноте

► Точная установка температуры с шагом 0,5 градуса

Общий каталог систем VRF

Bosch Системы кондиционирования с переменным расходом хладагента (VRF). Общий каталог - часть 3
