Bosch Системы кондиционирования с переменным расходом хладагента (VRF). Общий каталог - часть 1

Максимум комфорта и эффективности

благодаря простой технологии послед-

него поколения

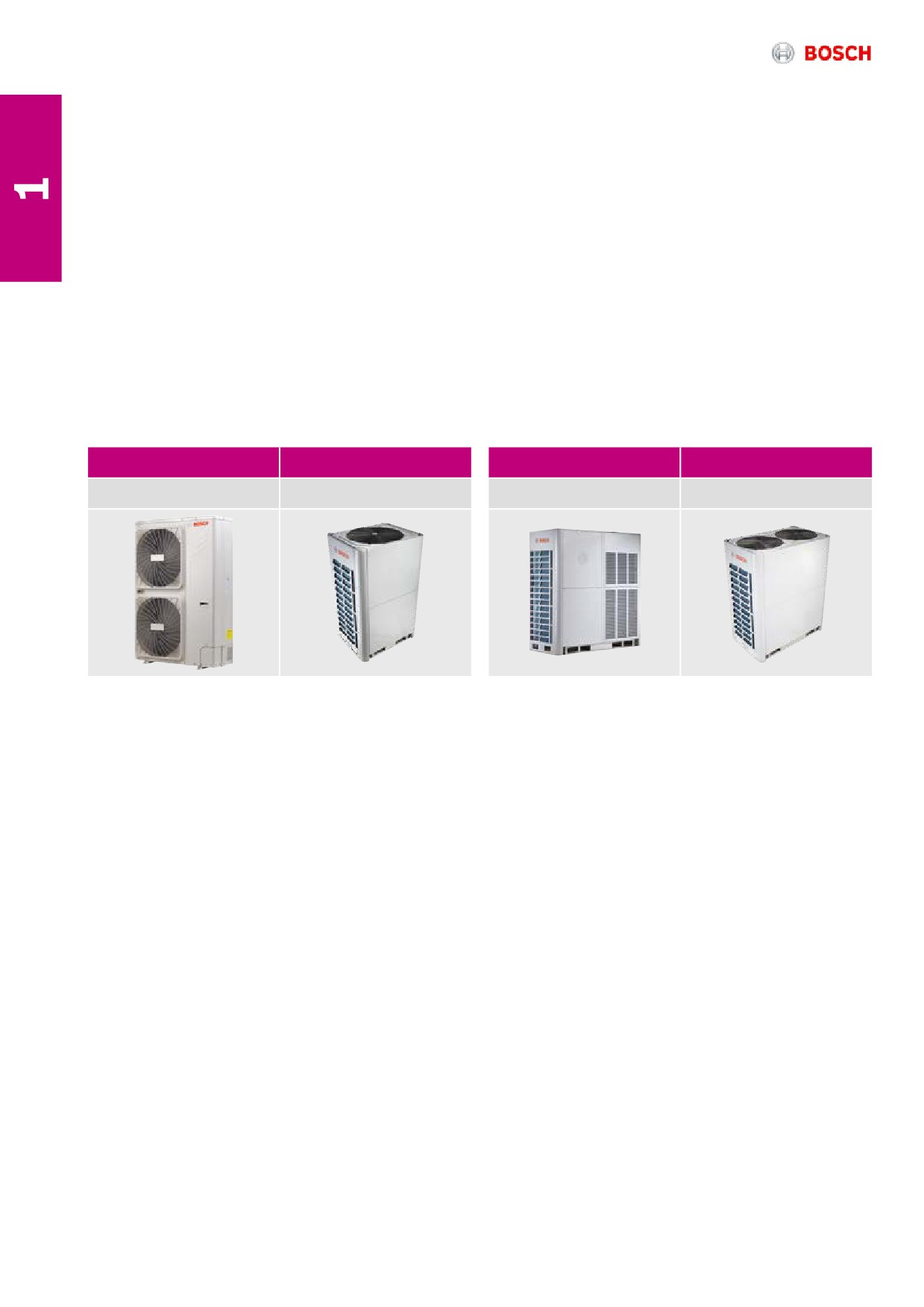

Наружные блоки VRF

Компания Bosch предлагает четыре основные серии наружных блоков VRF производительностью

от 7,2 до 90 кВт в одном блоке с целью удовлетворения требований каждого проекта. Модели серий

AF5300A C и AF6300A C имеют возможность объединения до 3-х блоков — это позволяет увеличить

производительность системы до 150 кВт для моделей серии AF6300A C и до 270 кВт для моделей

серии AF5300A C.

MDCI

Air Flux - AF5300A

Air Flux - AF5300A C

Air Flux - AF6300A C

от 7,2 до 45 кВт

от 25 до 90 кВт

от 25 до 90 кВт

от 22.4 до 50 кВт

Один блок

Возможность объединения блоков

4

Общий каталог систем VRF

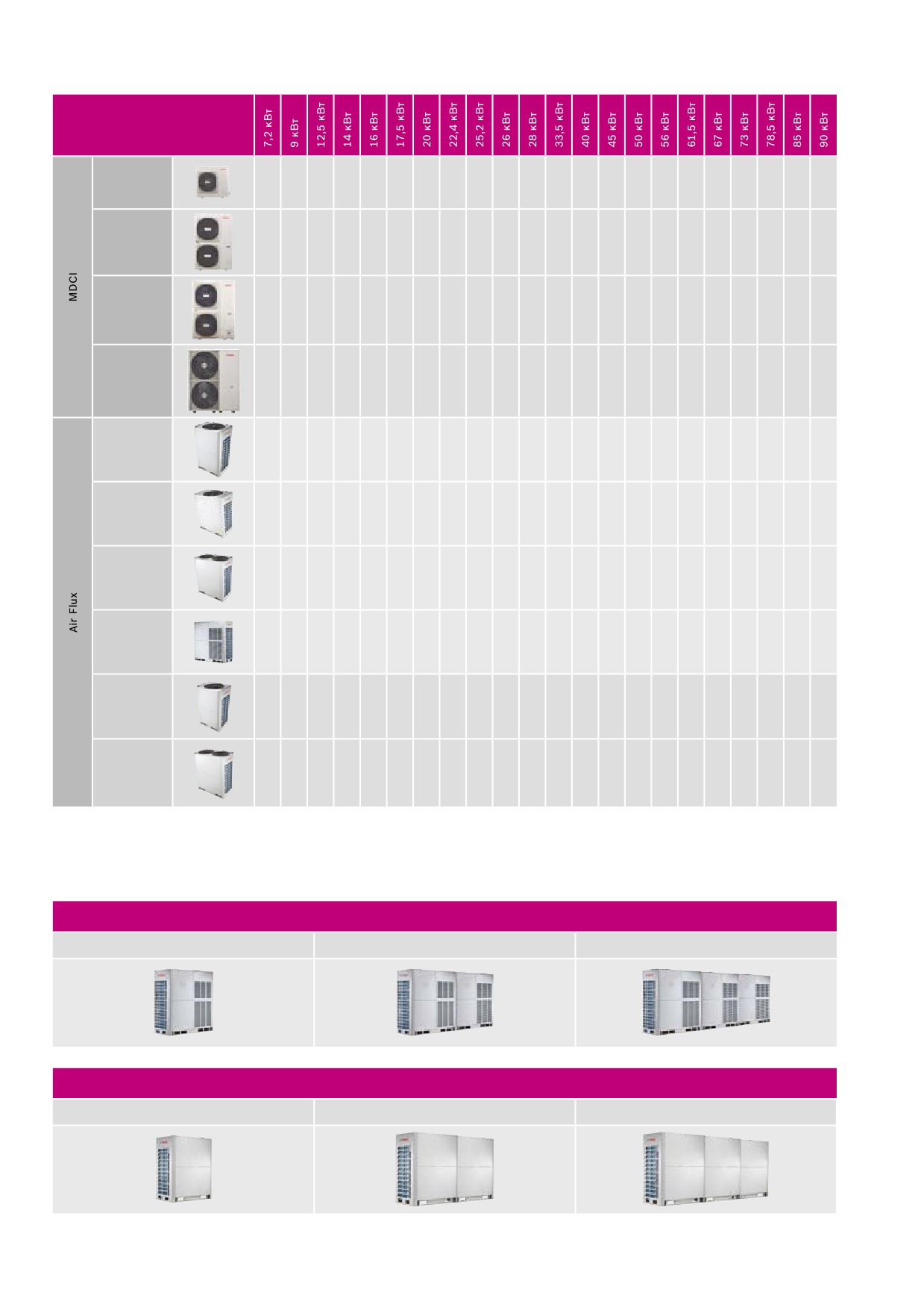

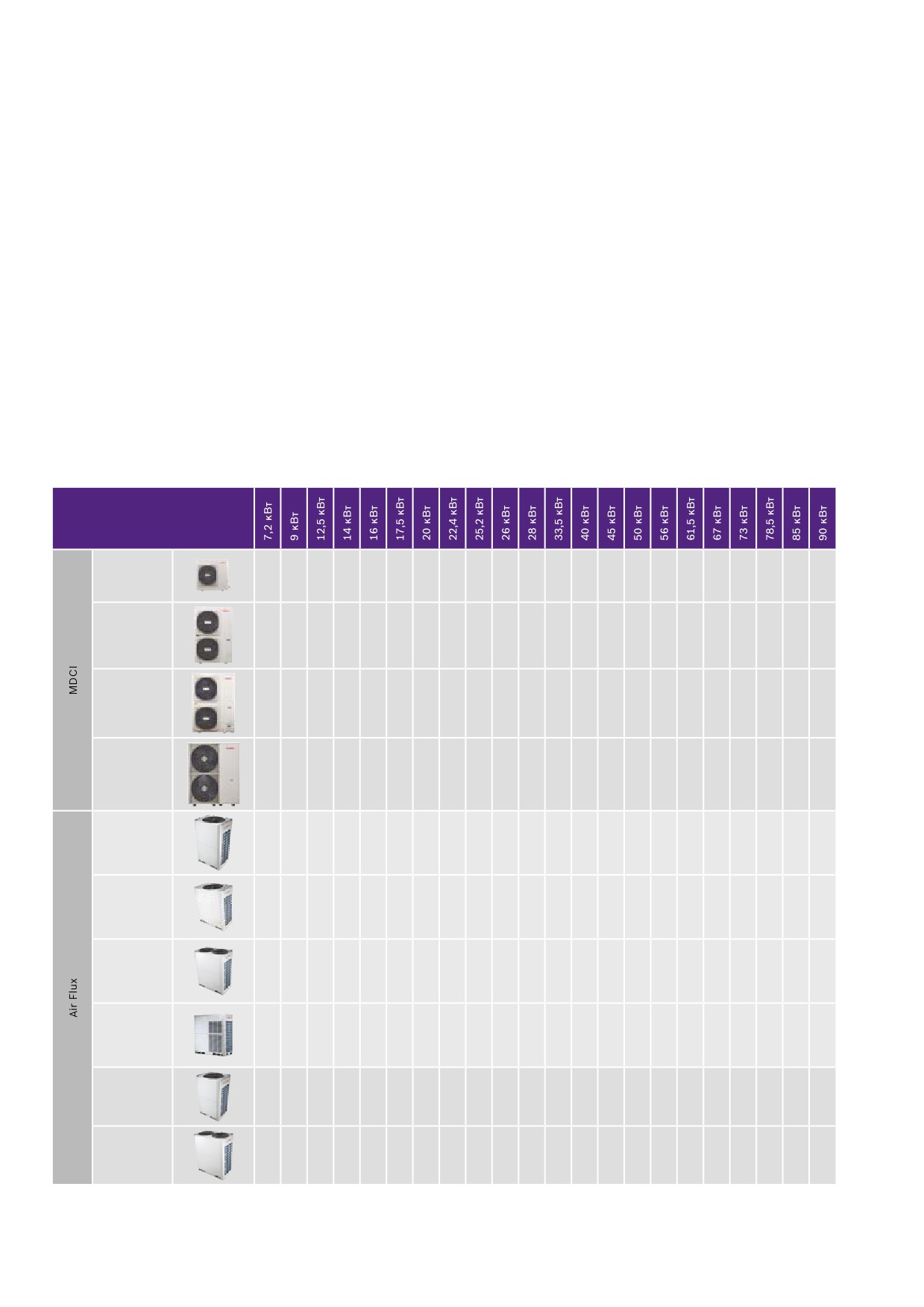

Модель

MDCI

8-10 кВт

•

•

MDCI

12-18 кВт

•

•

•

•

MDCI

20-26 кВт

•

•

•

MDCI

40-45 кВт

•

•

AF5300A (C)

25-33 кВт

•

•

•

AF5300A (C)

40-50 кВт

•

•

•

AF5300A (C)

56-62 кВт

•

•

AF5300A (C)

67-90 кВт

•

•

•

•

•

AF6300A C

22.4-33 кВт

•

•

•

AF6300A C

40-50 кВт

•

•

•

Имеется более 40 различных моделей для удовлетворения любых потребностей клиента.

Для достижения более высокой производительности модели серий AF5300A C и AF6300A C могут быть объединены в

комбинации до 3-х блоков.

Air Flux - AF5300A (C)

От 25 до 90 кВт

От 95 до 180 кВт

От 185 до 270 кВт

Air Flux - AF6300A C

От 22.4 до 50 кВт

От 56 до 100 кВт

От 106 до 150 кВт

Общий каталог систем VRF

5

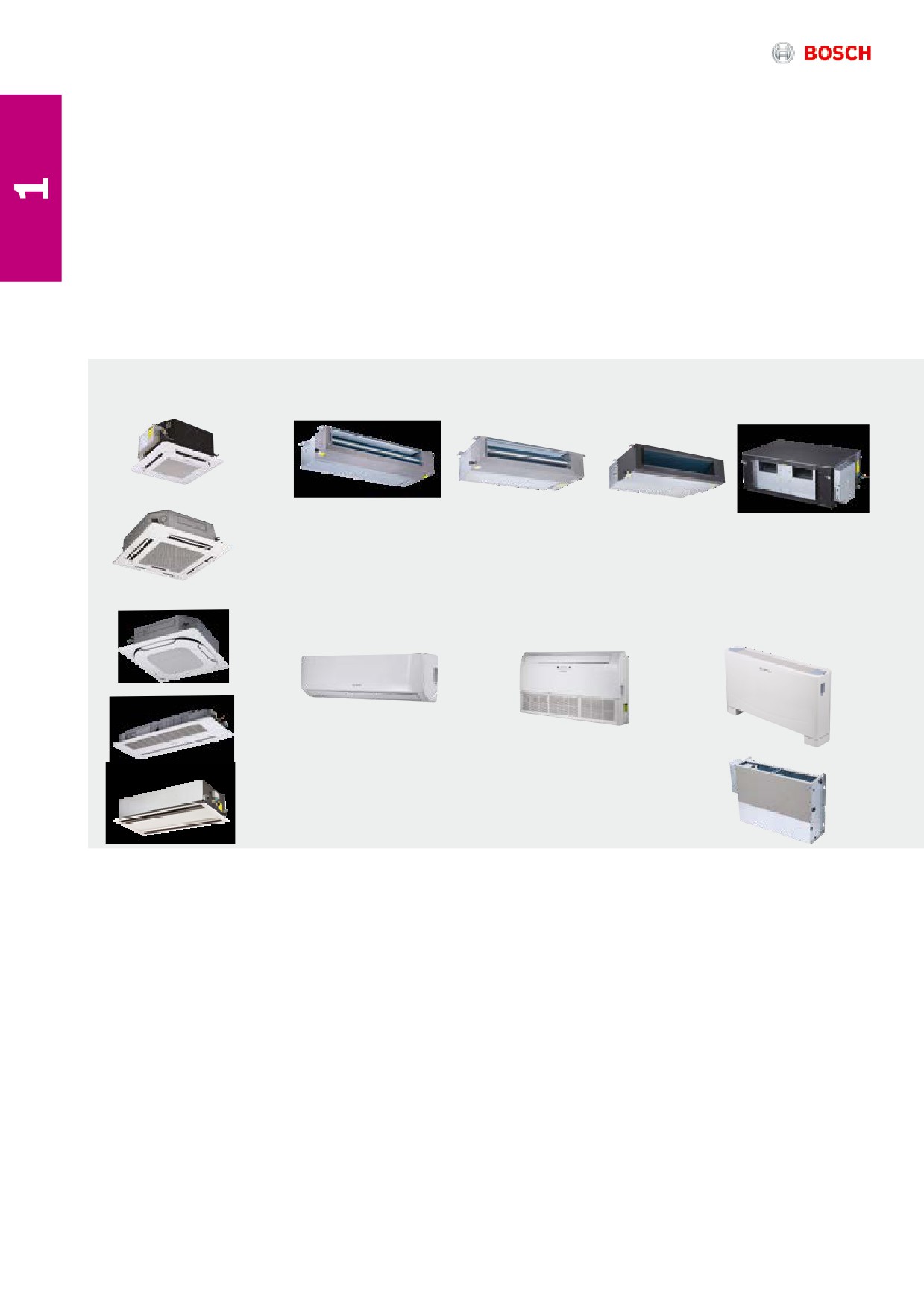

Внутренние блоки Air Flux

Простой монтаж в любом помещении

С внутренними блоками Air Flux компания Bosch предлагает гибкие и удобные возможности для

построения систем кондиционирования. Широкий модельный ряд позволяет предложить идеальный

блок для любого помещения. Стильное и практичное решение от одного поставщика — компании

Bosch — учитывающее все потребности ваших клиентов в области кондиционирования.

Ассортимент внутренних блоков включает 13 видов и почти 100 моделей.

Кассетный

Канальный

Напольно-

Настенный

потолочный

Напольный

Универсальное решение

Новая серия Air Flux включает высокоэффективные

наружные блоки общей производительностью до 90 кВт.

При необходимости возможно объединение до трех

наружных блоков для достижения производительности

до 270 кВт в одной системе. Наружные блоки можно

гибко комбинировать с 13 различными видами

внутренних блоков, обеспечивая широкий диапазон

производительности. Специально разработанные

простые в использовании системы управления,

а также широкий ассортимент опций дополняют

линейку продукции.

Инновационный дизайн

Все блоки системы Air Flux согласованы друг с другом

на этапе проектирования. Благодаря своему

привлекательному и современному внешнему виду эта

система отлично выглядит в любом помещении

и создает хорошее впечатление о вашей компании.

6

Общий каталог систем VRF

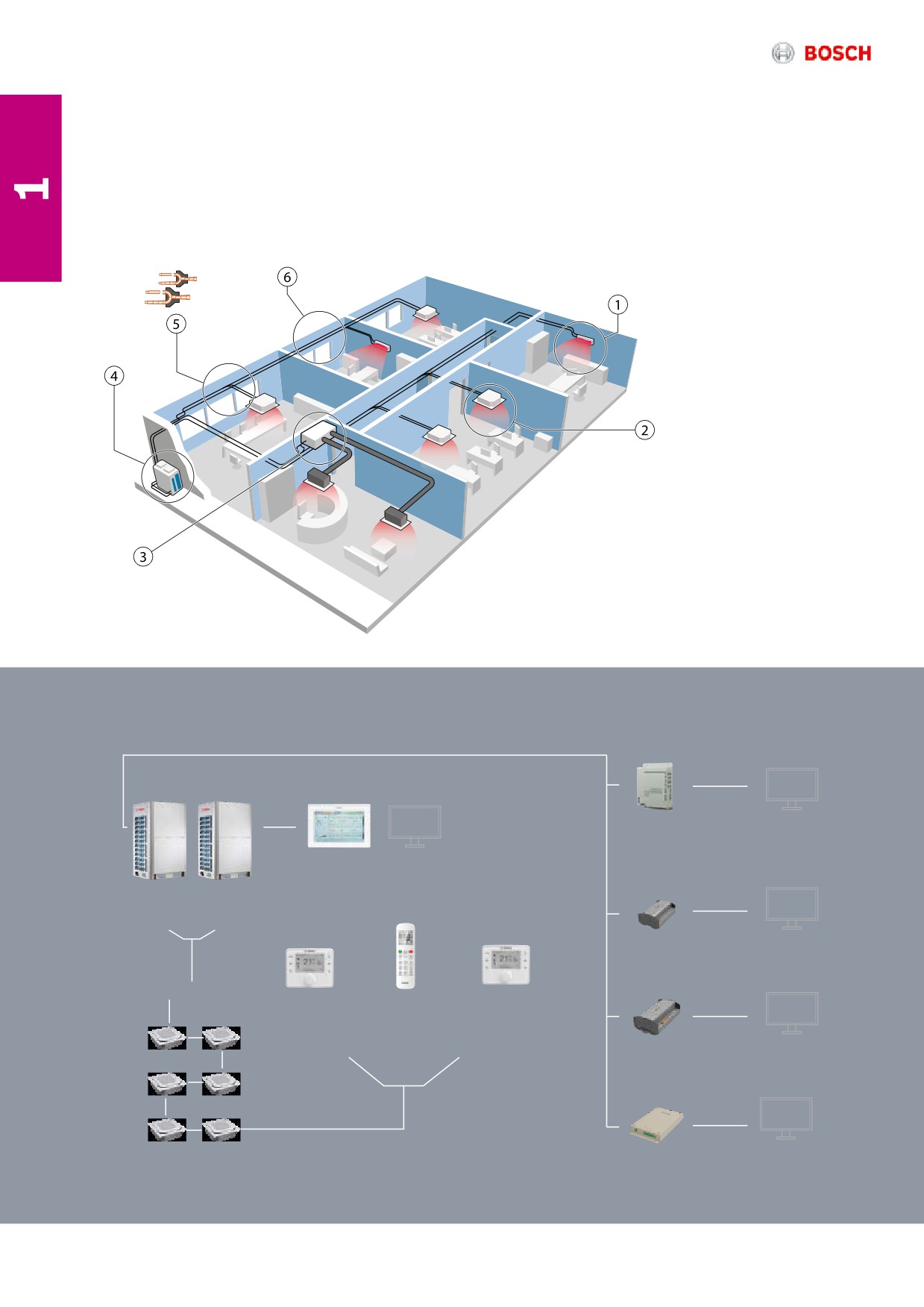

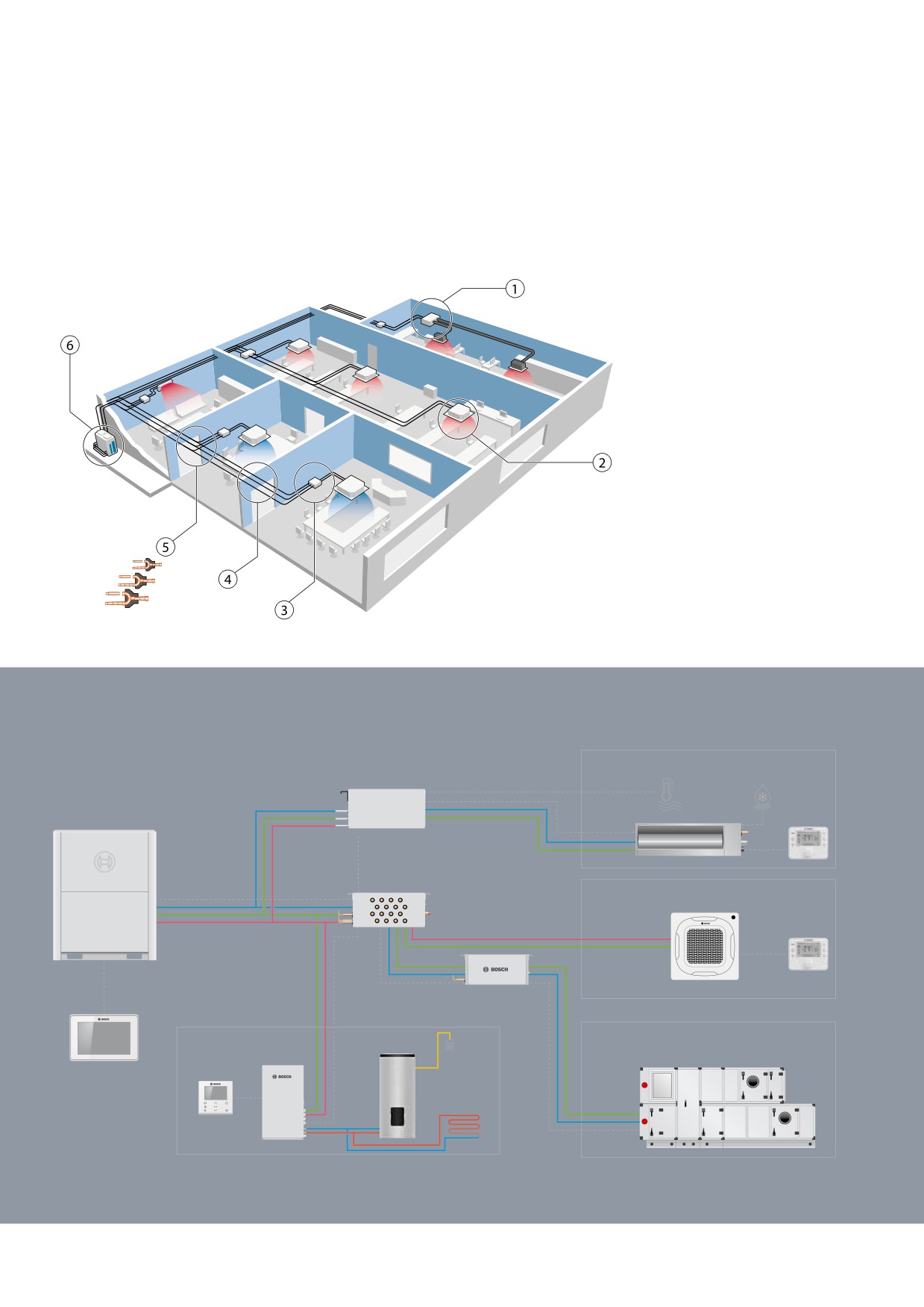

Двухтрубная система (тепло/холод)

Холодильный контур двухтрубной системы состоит из

Медные трубы VRF-системы разветвляются при помощи

наружного и внутренних блоков, соединенных между

специальных разветвителей. Для серии MDCI также

собой двумя трубами (жидкость и газ). Соответственно,

выпускаются распределительные коробки MBB04.

все внутренние блоки могут одновременно работать

Они могут использоваться вместо разветвителей для

только в режиме охлаждения или только в режиме

присоединения до 4 внутренних блоков к одному

нагрева.

элементу с помощью вальцовочного соединения.

À Настенный внутренний блок

Á Кассетный 4-поточный

внутренний блок

 Канальный внутренний блок

à Наружный блок

Ä Разветвители

Å Трубопровод хладагента

(2 трубы)

Несколько вариантов управления

в одной системе

Шлюзы и сетевые подключения

Пульты централизованного

Наружные блоки

управления

ACC M —

ACC M SW —

Интеллектуальный

Программное

менеджер для систем

обеспечение VRF

ACC MT — пульт

VRF компании Bosch

Intelligent Manager

централизованного

компании Bosch

управления с

сенсорным

LonWorks Gateway

AF5300A - стандартные

экраном

инверторные наружные

блоки

ACC LON

Система

управления

зданием LonWorks

Шлюз BACnet

Внутренние блоки

ARC H —

ARC C —

ARC C IR —

комнатный

комнатный

комнатный

проводной

инфракрасный

проводной пульт

пульт

пульт

для отелей

дистанционного

ACC BAC

Система

управления

управления

зданием BACnet

Шлюз Modbus

AF-4CR

Система

ACC MOD

управления

зданием Modbus

Примечание: в этом обзоре показаны только сигнальные тракты, а не реальные схемы соединений.

8

Общий каталог систем VRF

Трехтрубная система (с рекуперацией тепла)

В отличие от двухтрубных систем, в трехтрубных систе-

В зависимости от выбранного режима работы (охлаж-

мах Air Flux 6300 используется 3 трубы хладагента

дение или нагрев) во внутренние блоки подается хла-

(жидкость, газ низкого и высокого давления), идущие

дагент в нужном агрегатном состоянии. Таким обра-

от наружного блока. Эти 3 трубы присоединяются к

зом, система позволяет одновременно выполнять

специальным распределительным блокам (SBOX),

охлаждение и нагрев различных помещений.

к которым подключаются внутренние блоки (только 2

трубами).

À Канальный внутренний блок

Á Кассетный 4-поточный внутренний

блок

 Распределительный блок

à Трубопровод хладагента (3 трубы)

Ä Разветвители

Å Наружные блоки

Охлаждение, нагрев, горячее водоснабжение и обработка воздуха —

все потребности обеспечиваются одной системой

Охлаждение

Датчик утечки

Однопортовый блок

Аварийная

хладагента

SBOX

сигнализация

Пульты индиви-

об утечке

дуального/

группового

управления

Наружный блок AF6300 A

ARC C

Многопортовый

блок SBOX

Нагрев

Пульты

Внутренний блок

индиви-

дуального/

группового

управления

ARC C

Комплект

подключения AHU

Вентиляция

Горячая вода

Пульт

Гидромодуль

управления

Hydro Box

Центральный кондиционер (AHU)

Пульт

Hydro Box

централизованного

управления ACC MT

Общий каталог систем VRF

9

Программы обслуживания клиентов

Для VRF-систем Bosch разработаны специальные программы постпродажного обслуживания

клиентов, которые поддерживаются инженерным центром дистрибьютора.

Подписка на интернет-подключение VRF-системы к службе

дистанционного мониторинга параметров оборудования.

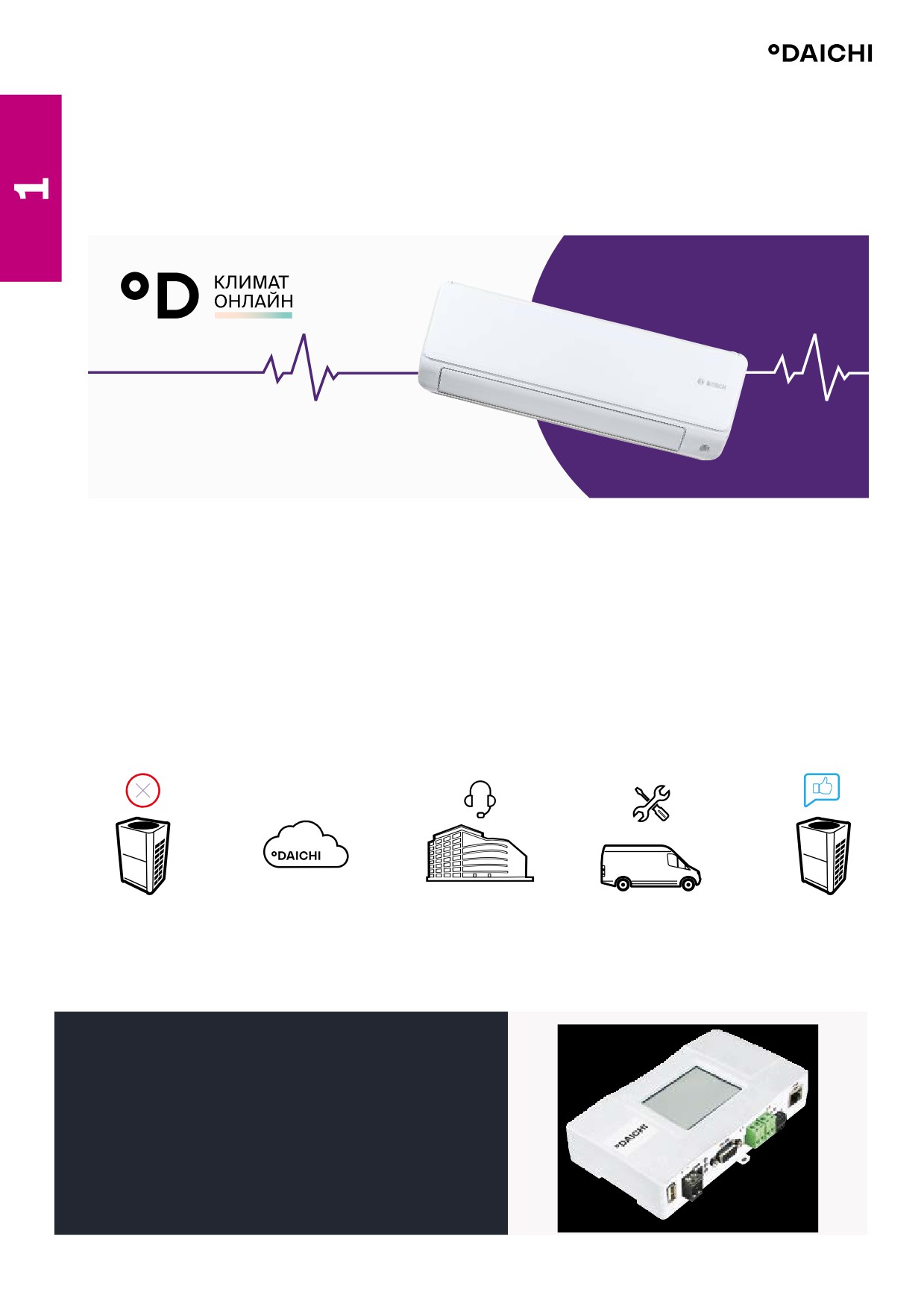

Что даёт программа «Климат Онлайн»?

Программа «Климат онлайн» — это подписка на интернет-подключение VRF-системы к службе дистанционного

мониторинга параметров оборудования. Центр мониторинга «Даичи» принимает сигналы о состоянии системы,

проводит дистанционную диагностику и узнает о неполадках. В случае необходимости оператор сервисной служ-

бы связывается с владельцем VRF-системы, предлагая ему устранить неполадки. Предложение доступно по годо-

вой подписке.

Обслуживание и регламентные работы оплачиваются по прейскуранту.

Как это работает?

Обнаружена

Контроллер

Специалист

Специалист выезжает

Неисправность

неисправность

посылает сигнал

связывается

к клиенту

устранена

в «Облако Даичи»

с клиентом

Необходимое оборудование

Для подключения VRF-системы к службе онлайн-

мониторинга необходимо установить сетевой контроллер

Daichi DCM-NET/BMS-01.

Подробную информацию о контроллерах Daichi вы

можете найти на странице 93 и на сайте компании-

дистрибьютора.

S-01

10

Общий каталог систем VRF

Сервис премиального уровня, включающий мониторинг

работы, ремонт и замену блоков в случае неисправности.

Что даёт программа «Мой комфорт»?

VRF-система — прекрасная инвестиция в комфорт и здоровье для Вас, ваших работников и клиентов. Но любая

инвестиция требует защиты.

Купите подписку на программу «Мой комфорт» и получите бессрочную бесперебойную работу системы конди-

ционирования независимо от срока ее эксплуатации.

3 варианта подписки

Мой комфорт Премиум Мой комфорт Плюс Мой комфорт

на программу

Все включено

Техобслуживание

Запчасти и блоки включены,

за отдельную плату

работы оплачиваются

Один раз в год техническое

+

-

-

обслуживание VRF-системы

Или за отдельную плату

Или за отдельную плату

Мониторинг* ошибок

+

+

+

работы системы с выездом

специалистов

Замена блока или его части

+

+

+

в случае отказа в результате

естественного износа или

Оплата работ со скидкой 10%

заводской неисправности

независимо от срока службы

Устранение любой

+

+

+

неисправности в течение 48

часов (при наличии ЗИП)

Оплата работ со скидкой 10%

Консьерж-служба. Личный

+

+

+

ассистент по вопросам

климата

* В 2022 году услуга доступна на территории Москвы и Московской области для оборудования VRF Bosch.

Программу «Мой комфорт» можно приобрести без установки контроллера, в этом случае услуга мониторинга не оказывается.

Более полную информацию вы можете найти на сайте компании-дистрибьютора.

Общий каталог систем VRF

11

Модель

MDCI

8-10 кВт

•

•

MDCI

12-18 кВт

•

•

•

•

MDCI

20-26 кВт

•

•

•

MDCI

40-45 кВт

•

•

AF5300A (C)

25-33 кВт

•

•

•

AF5300A (C)

40-50 кВт

•

•

•

AF5300A (C)

56-62 кВт

•

•

AF5300A (C)

67-90 кВт

•

•

•

•

•

AF6300A C

22.4-33 кВт

•

•

•

AF6300A C

40-50 кВт

•

•

•

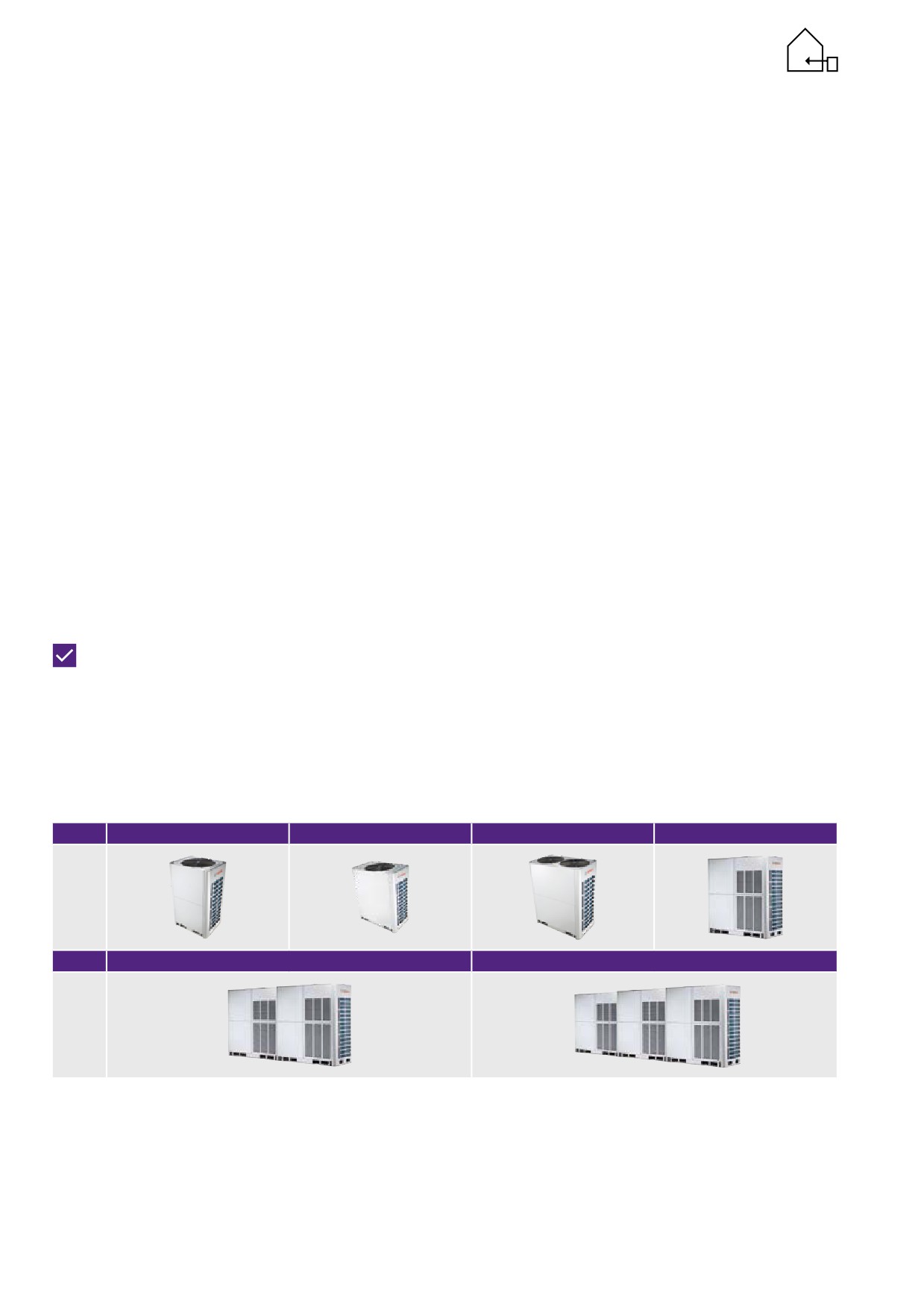

Имеется более 40 различных моделей для удовлетворения любых потребностей клиента.

13

Универсальность

Простота проектирования

Возможность установки в больших зданиях — длина труб

Многообразие моделей позволяет сделать наиболее точный

100-250 м (в зависимости от модели), разность высот между

выбор блоков в соответствии с требуемой

внутренним и наружным блоком до 30 м. Неограниченная

холодопроизводительностью. Большая максимально

гибкость конфигурации системы — совместимость со всей

допустимая длина труб позволяет легко и гибко

серией внутренних блоков Air Flux, а также

спроектировать гидравлическую систему.

с соответствующими пультами управления и шлюзами.

Специально разработанное компанией Bosch программное

обеспечение «Air Select» (www.bosch-airselect.com)

Надежность

обеспечивает простое проектирование системы, благодаря

перетаскиванию элементов и раскрывающимся спискам.

Аналогично блокам Air Flux, наружные блоки серии MDCI

Программа в автоматическом режиме выполняет проверку

также оснащены различными системами управления и

соблюдения допустимых ограничений при проектировании.

защиты. Совокупность высококачественных компонентов

холодильного контура обеспечивает максимально надежную

работу системы.

Характерные особенности — MDCI

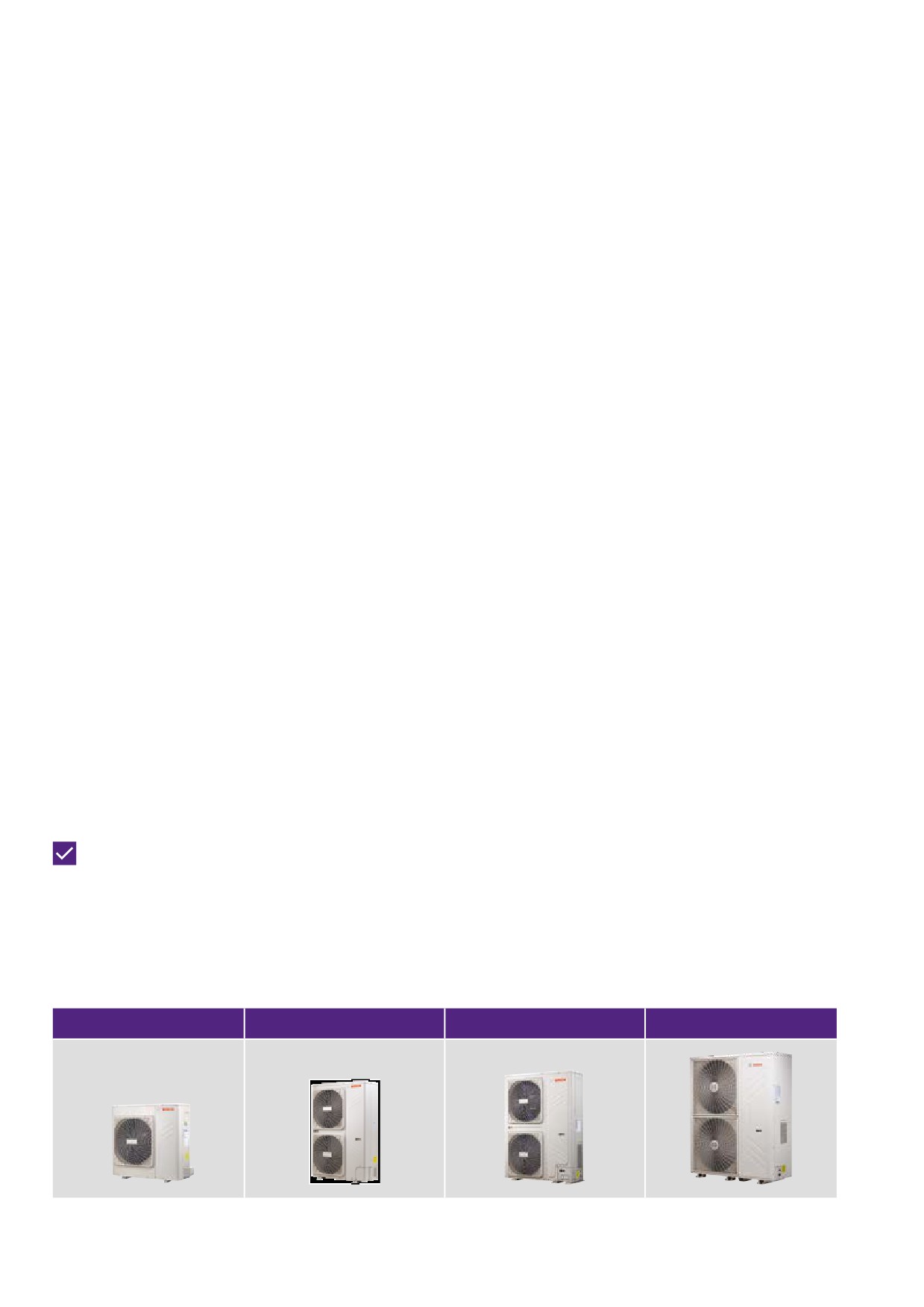

Линейка изделий

Широкий спектр применения

Производительность от 7,2 до 45 кВт, идеально подходит для небольших офисных зданий, загородных домов, квартир

и магазинов. Поэтому серия MDCI является идеальным решением для коммерческих и жилых помещений.

MDCI 8 - 10 кВт

MDCI 12 - 18 кВт

MDCI 20 - 26 кВт

MDCI 40 - 45 кВт

Системы кондиционирования с переменным потоком хладагента (VRF)

MDCI — системы Mini VRF

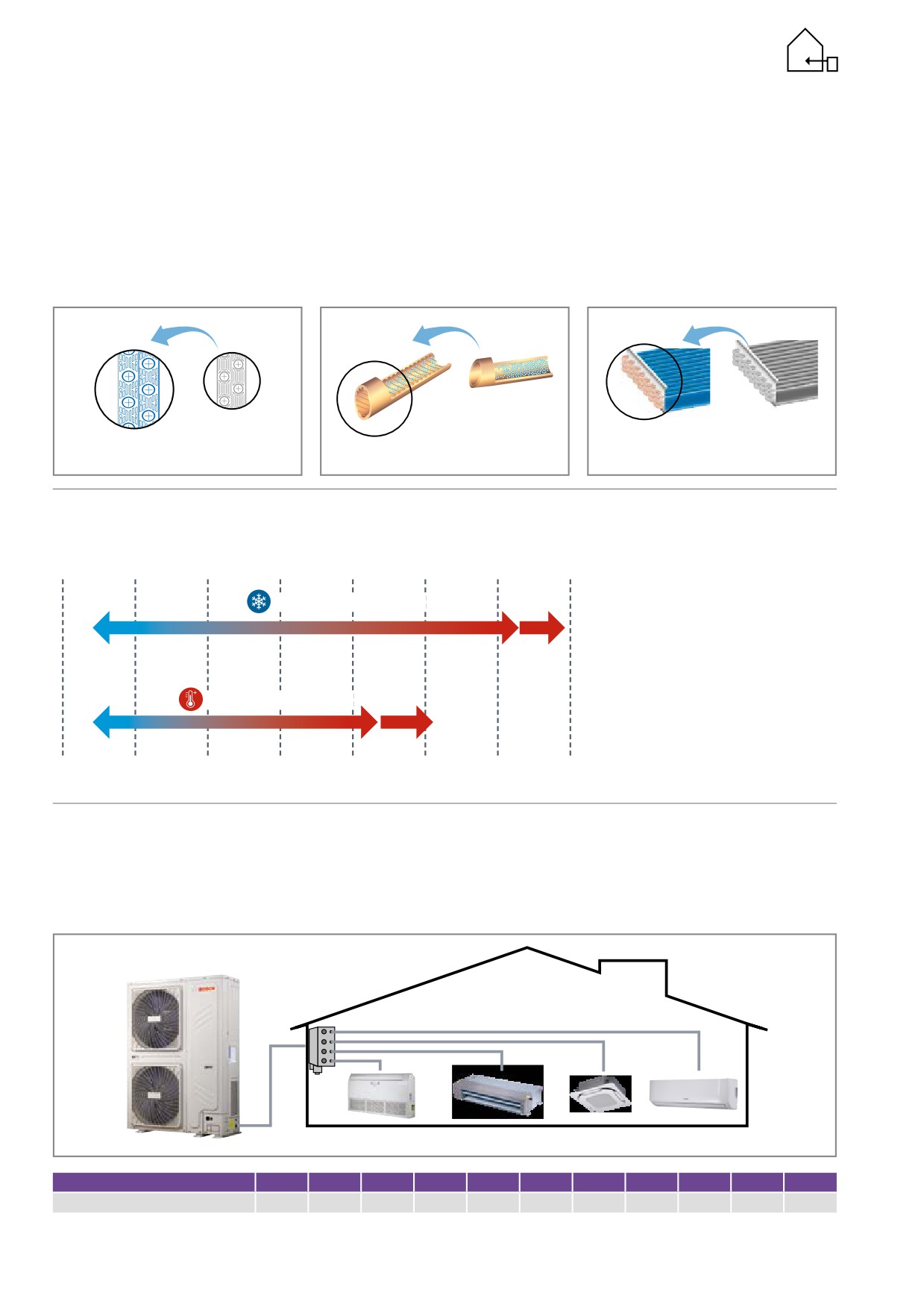

Характерные особенности — MDCI

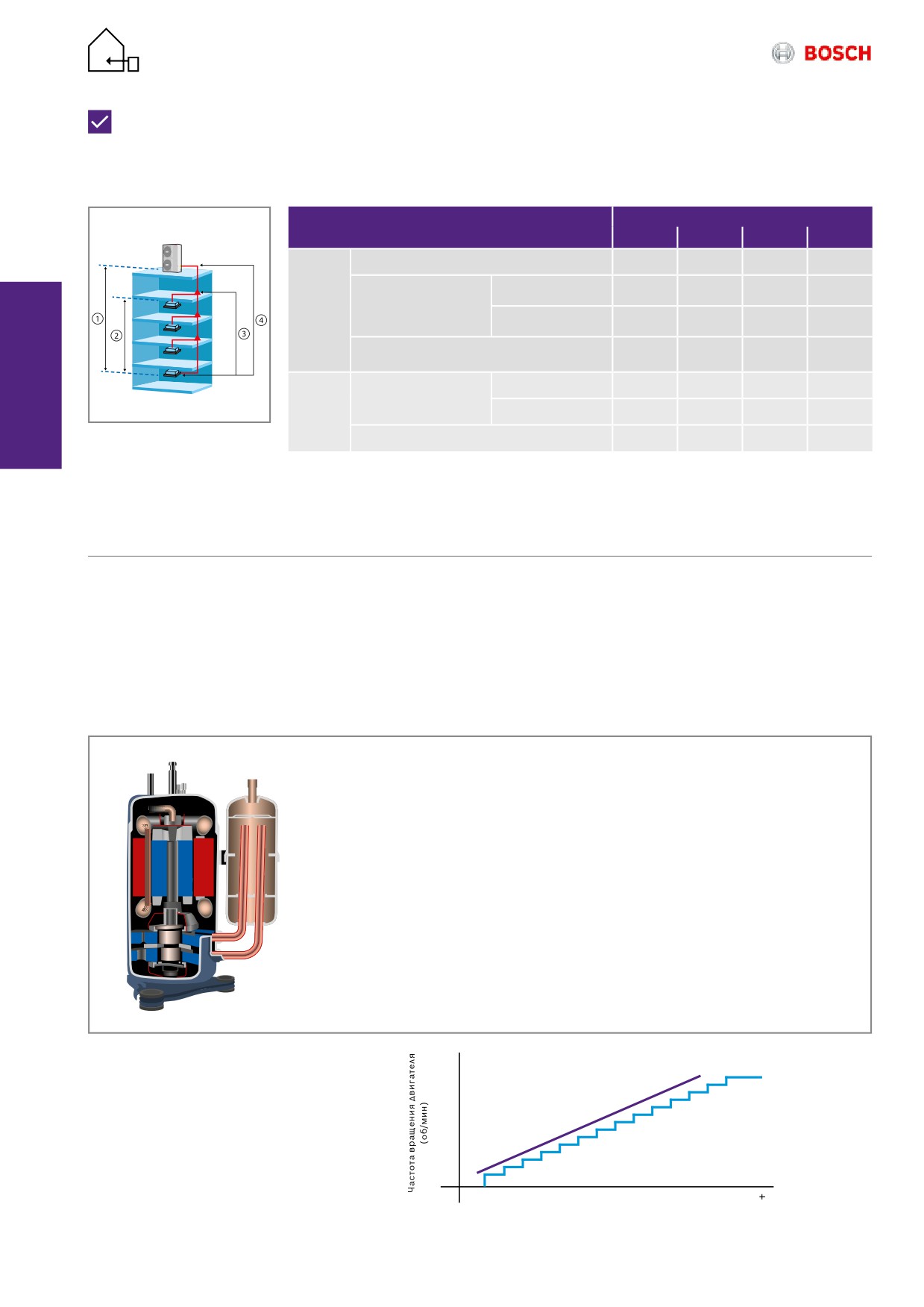

Допустимые длины и перепады высот

Допустимые значения (м)

8 - 10 кВт

12 - 18 кВт

20 - 26 кВт

40 - 45 кВт

Длина

Фактическая общая

100

100

120

250

трубо-

провода

Максимальная между

Фактическая

45

60

60

100

наружным и наиболее

удаленным внутренним

Эквивалентная

50

70

70

120

блоками

Максимальная между первым разветвителем

20

20

20

40

и наиболее удаленным внутренним блоком

Разность

Между внутренним

Наружный блок выше

30

30

30

30

высот

и наружным блоками

Наружный блок ниже

20

20

20

20

Между внутренними блоками

8

8

8

8

À Разность высот между внутренним и наружным блоками

 Расстояние между первым разветвителем и наиболее

составляет 30 м

удаленным внутренним блоком составляет 20 м (40 м)

Á Разность высот между внутренними блоками составляет 8 м Ã Наибольшая суммарная длина трубопровода составляет

120 м

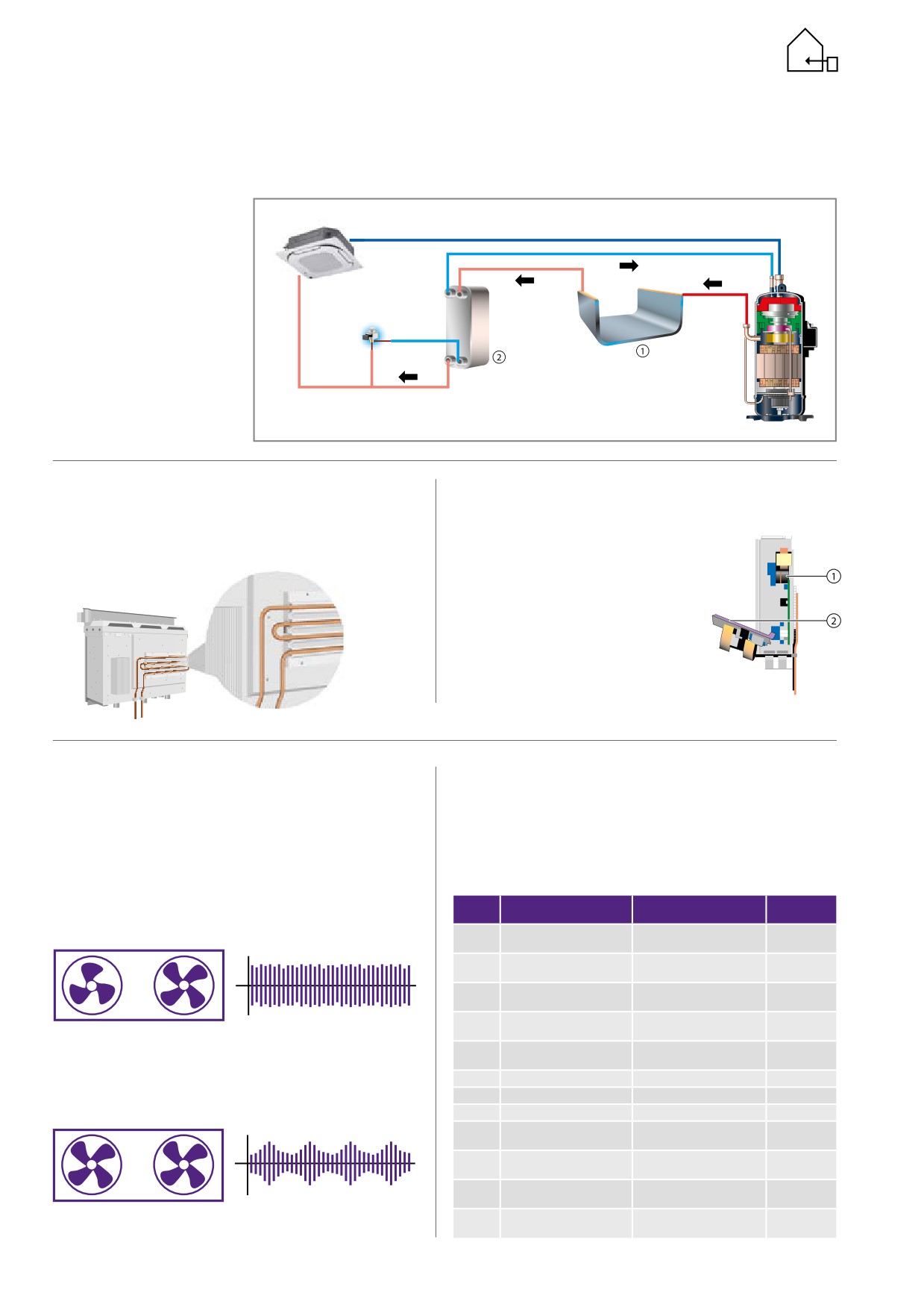

Передовая технология: FULL DC INVERTER

Мощный и высокоточный

Сердцем нашей системы является роторный компрессор, приводимый в действие интеллектуальным силовым модулем

(инвертором). Эта передовая технология регулирует производительность наружного блока в зависимости от потребности

в охлаждении или нагреве присоединенных внутренних блоков. Инновационная система обеспечивает точную регулировку

температуры и высокую энергоэффективность.

Высокоэффективный бесщеточный электродвигатель постоянного тока

► Инновационная конструкция сердечника двигателя

► Мощные неодимовые магниты

► Статор концентрического типа

► До 50 % экономии энергии

Улучшенная балансировка и чрезвычайно низкий уровень вибраций

► Двухкулачковый эксцентрик

► 2 балансировочных противовеса

Высоконадежные подвижные части

► Оптимизированная технология изготовления материала

цилиндра и плунжера

► Оптимизированный привод компрессора

► Высоконадежные подшипники

► Компактная конструкция

Двухроторный компрессор

1000

Секрет экономии энергии (до 50%)

800

Вентилятор постоянного тока увеличивает

Вентилятор пост. тока

мощность непрерывно, а не ступенчато

600

(как вентилятор переменного тока).

Вентилятор перем. тока

400

Это позволяет экономить энергию

и в то же время обеспечивает более

200

высокий уровень комфорта.

−

Давление в системе хладагента

16

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

MDCI — системы Mini VRF

Высокоэффективный теплообменник

Новая конструкция оребрения увеличивает площадь теплообмена и одновременно снижает сопротивление движению воздуха,

что ведет к снижению потребления энергии и повышает эффективность теплообмена. Оребрение с гидрофильным покрытием

и обработанные внутри медные трубки повышают эффективность теплообмена. Специальное покрытие ребер синего цвета

повышает долговечность и защищает от коррозии под воздействием воздуха, воды и других сред. Это увеличивает срок

службы теплообменника.

Новая конструк-

Стандартная

Нарезная внутренняя поверхность труб

Оребрение с гидрофильным покрытием

ция

конструкция

улучшает теплообмен

гарантирует защиту от коррозии

Широкий диапазон рабочих температур

Система Mini VRF надежно работает при экстремальных температурах.

Примечание:

Режим охлаждения

Значения могут меняться

в зависимости от модели.

-15 °C

+43 °C

+48 °C

Смотрите технические

данные соответствующих

моделей.

Режим нагрева

-15 °C

+24 °C

+27 °C

°C

-20

-10

0

10

20

30

40

50

(по сух. терм.)

Температура наружного воздуха

Широкие возможности подключения внутренних блоков

Система Mini VRF с интеллектуальным управлением обеспечивает независимое управление зонами с максимальной гибкостью.

К одному наружному блоку можно присоединить до 15 внутренних блоков. Для моделей производительностью до 26 кВт вместо

разветвителей можно использовать распределительную коробку, как показано на рисунке ниже, поэтому сварка не требуется.

Наружный блок (кВт)

7

9

12

14

16

18

20

22

26

40

45

Макс. кол-во внутренних блоков

4

5

6

6

7

9

10

11

12

14

15

17

Системы кондиционирования с переменным потоком хладагента (VRF)

MDCI — системы Mini VRF

Технические характеристики — MDCI

Модель

MDCI8-1

MDCI10-1

MDCI12-1/

MDCI14-1/

MDCI16-1/

MDCI18-3

MDCI12-3

MDCI14-3

MDCI16-3

Источник питания

В, кол-во

220 ~ 240, 1, 50

220 ~ 240, 1, 50

380 ~ 415,

фаз, Гц

380 ~ 415, 3, 50

3, 50

Охлаждение

Номинальная

кВт

7,2

9

12,3

14

15,5

17,5

производительность¹⁾

SEER

5,2

5,1

7,1

6,9

6,7

6,2

Класс

A

A

-

-

-

-

энергоэффективности

Нагрев

Номинальная

кВт

7,2

9

14

16

17,5

19

производительность¹⁾

SCOP

3,8

4,2

4,0

4,3

4,1

Класс

A

A

-

-

-

-

энергоэффективности

Подключаемые

Процентная доля

%

50 - 130

внутренние блоки

от производительности

наружного блока

Максимальное

шт.

4

5

6

7

9

количество

Уровень звукового давления²⁾

дБ(А)

56

57

59

Уровень звуковой мощности

дБ(А)

69

70

75

76

77

Характеристики

MCA

A

26,25

27,5

37,5 (1 фаза) /

37,5 (1 фаза) / 17,5 (3 фазы)

18,75

тока³⁾

16,25 (3 фазы)

MFA

A

25

32

40 (1 фаза) / 25 (3 фазы)

25

Подключения

Жидкостная линия

мм (дюйм)

ø 9,53 (3/8")

трубопровода

Газовая линия

мм (дюйм)

ø 15,9 (5/8")

ø 19,1 (3/4")

Вентилятор

Тип

DC (постоянного тока)

Количество

шт.

1

2

Расход воздуха

м3/ч

5500

6000

6800

Мощность двигателя

кВт

0,17

0,17

0,085 х 2

0,085 х 2

0,085 х 2

0,085 х 2

Герметичный

Количество

1

роторный

Мощность компрессора

кВт

7

13,1

14

инверторный

компрессор

Нагреватель картера

Вт

25

постоянного тока

Тип масла

FV50S

Объем заправки

мл

670 + 200

1400 + 100

1400 + 250

маслом

Макс. рабочее давление

МПа

4,4

Габаритные размеры нетто (Ш×В×Г)

мм

1075 х 966 х 396

900 х 1327 х 400

Масса нетто

кг

75,5

95

99

100

107

Диапазон

Охлаждение

°C

-15 ~ 43

рабочих

температур

Нагрев

°C

-15 ~ 27

Данные, относящиеся к нормам ЕС относительно фторсодержащих газов 517/2014

Экологическая информация

Содержит фторсодержащие парниковые газы

Тип хладагента

R-410A

Потенциал глобального потепления (GWP)

кг CO₂ — экв.

2088

Заправленный объем при поставке

кг

2,95

2,8

3,2

3,8

4,5

Количество заправляемого хладагента

т CO₂ — экв.

6160

5846

6682

7934

9396

Конструкция контура хладагента

Негерметичный

¹⁾ Номинальная производительность измерена в соответствии с EN 14511.

²⁾ Уровни звукового давления измерены в полубезэховой камере на расстоянии 1 м перед блоком и на высоте 1,3 м от пола.

³⁾ Выберите диаметр провода и тип автоматического выключателя в соответствии с таблицей, MCA используется для выбора диаметра провода, а MFA

используется для выбора номинала автоматического выключателя и устройства защитного отключения.

18

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

MDCI — системы Mini VRF

Модель

MDCI20-3

MDCI22-3

MDCI26-3

MDCI40-3

MDCI45-3

Источник питания

В, кол-во

380 ~ 415, 3, 50

фаз, Гц

Охлаждение

Номинальная

кВт

20

22,4

26

40

45

производительность¹⁾

SEER

5,8

5,9

5,5

5,6

5,1

Нагрев

Номинальная

кВт

20

22,4

26

40

45

производительность¹⁾

SCOP

3,8

3,9

4,0

3,7

3,6

Подключаемые

Процентная доля

%

50 - 130

внутренние блоки

от

производительности

наружного блока

Максимальное

шт.

10

11

12

14

15

количество

Уровень звукового давления²⁾

дБ(А)

59

59

60

62

62

Уровень звуковой мощности

дБ(А)

76

77

82

83

Характеристики

MCA

A

18,8

25

26,3

42,5

52,8

тока³⁾

MFA

A

25

32

60

Подключения

Жидкостная линия

мм (дюйм)

ø 9,53 (3/8")

ø 12,7 (1/2")

трубопровода

Газовая линия

мм (дюйм)

ø 19,1 (3/4")

ø 22,2 (7/8")

ø 25,4 (1")

Вентилятор

Тип

DC (постоянного тока)

Количество

шт.

2

Расход воздуха

м³/ч

10999

10494

16575

Мощность двигателя

кВт

0,21 (верхний) / 0,16 (нижний)

0,58

Герметичный

Количество

1

2

роторный

Мощность

кВт

13,98

16,86

13,98 х 2

16,86 х 2

инверторный

компрессора

компрессор

постоянного тока

Нагреватель картера

Вт

25

25 х 2

25 х 2

Тип масла

FV50S

Объем заправки

мл

1400 + 1300

1700 + 1500

1400 x 2 + 2500

1700 x 2 + 3600

маслом

Макс. рабочее давление

МПа

4,4

Габаритные размеры нетто (Ш×В×Г)

мм

1120 х 1558 х 528

1360 х 1650 х 540

1460 х 1650 х 540

Масса нетто

кг

137

146,5

147

240

275

Диапазон

Охлаждение

°C

-15 ~ 48

-15 ~ 48

-15 ~ 48

-5 ~ 48

-5 ~ 48

рабочих

Нагрев

°C

-15 ~ 24

-15 ~ 24

-15 ~ 24

-15 ~ 24

-15 ~ 24

температур

Данные, относящиеся к нормам ЕС относительно фторсодержащих газов 517/2014

Экологическая информация

Содержит фторсодержащие парниковые газы

Тип хладагента

R-410A

Потенциал глобального потепления (GWP)

кг CO₂ — экв.

2088

Заправленный объем при поставке

кг

4,8

6,2

9

12

Количество заправляемого хладагента

т CO₂ — экв.

10022

12946

18792

25056

Конструкция контура хладагента

Негерметичный

¹⁾ Номинальная производительность измерена в соответствии с EN 14511.

²⁾ Уровни звукового давления измерены в полубезэховой камере на расстоянии 1 м перед блоком и на высоте 1,3 м от пола.

³⁾ Выберите диаметр провода и тип автоматического выключателя в соответствии с таблицей, MCA используется для выбора диаметра провода, а MFA

используется для выбора номинала автоматического выключателя и устройства защитного отключения.

19

Системы кондиционирования с переменным потоком хладагента (VRF)

MDCI — системы Mini VRF

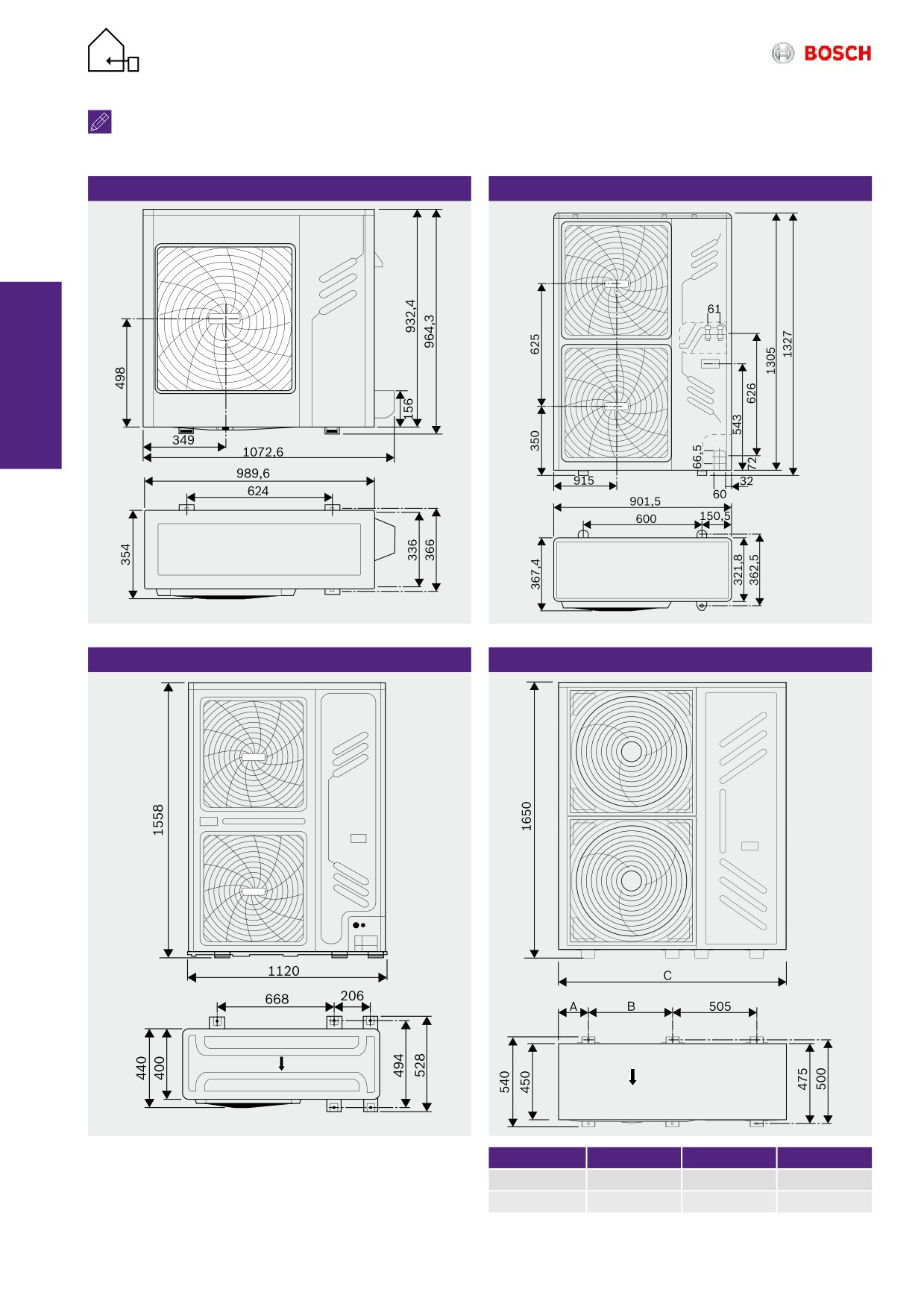

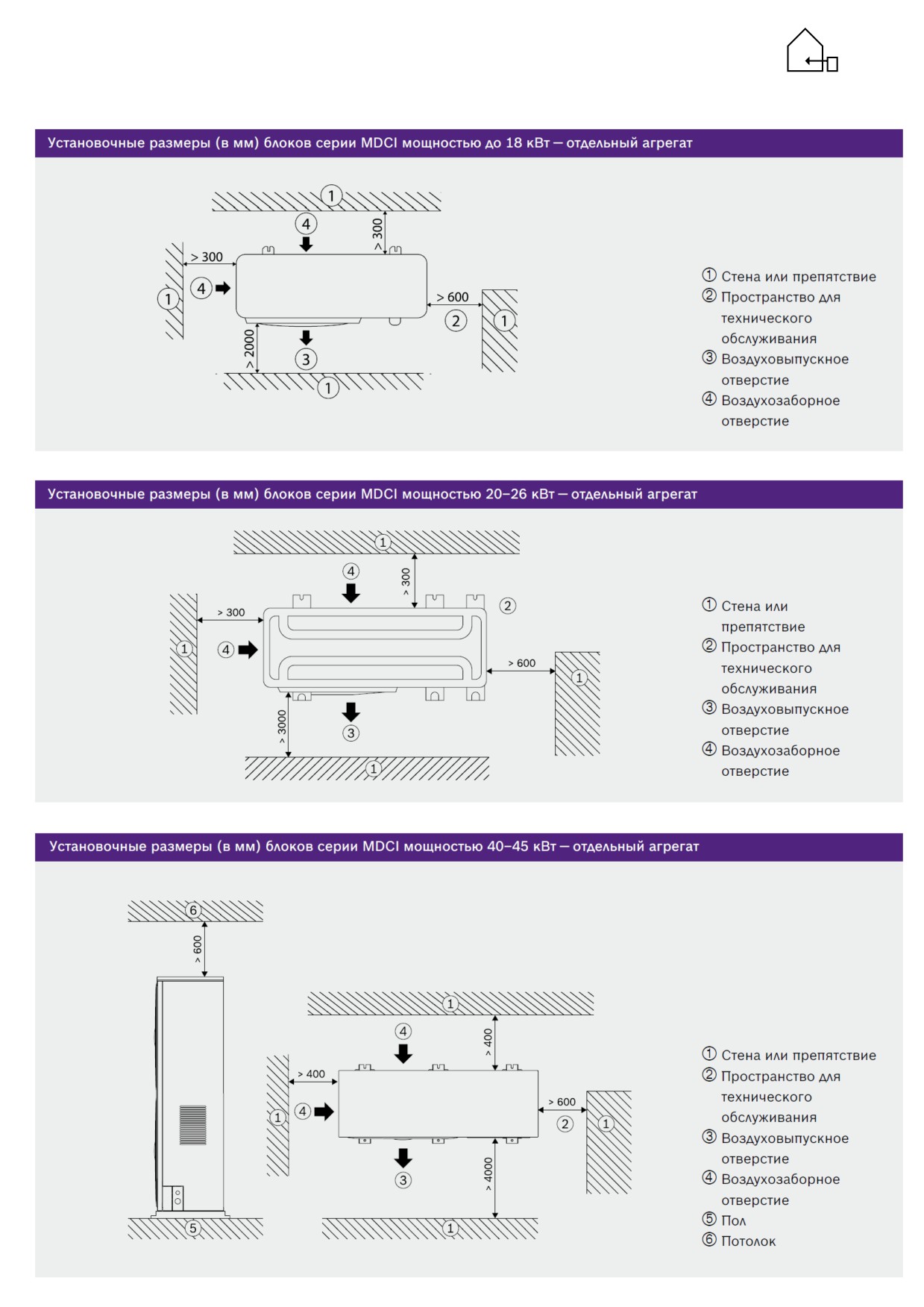

Чертежи и установочные размеры

Размеры (в мм) блоков серии MDCI мощностью до 10 кВт

Размеры (в мм) блоков серии MDCI мощностью 12-18 кВт

Размеры (в мм) блоков серии MDCI мощностью 20-26 кВт

Размеры (в мм) блоков серии MDCI мощностью 40-45 кВт

Модель

A (мм)

B (мм)

C (мм)

MDCI 40-3

175

505

1360

MDCI 45-3

225

555

1460

20

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

MDCI — системы Mini VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 5300

Эффективность

Малошумность

В серии Air Flux 5300 компания Bosch предлагает вам ряд

Несколько малошумных режимов работы с 11 различными вари-

блоков для комплексного кондиционирования зданий.

антами «ночного малошумного режима», «малошумного режи-

Основой этих блоков служит спиральный компрессор

ма» и «режима с наименьшим уровнем шума» позволяют сни-

с впрыском пара. Интеллектуальная система управления

зить уровень шума по мере необходимости. Новая антивибраци-

энергопотреблением автоматически регулирует температуру

онная технология обеспечивает низкий уровень шума.

в холодильном контуре для обеспечения максимального

Снижению уровня шума способствует применение разных типов

уровня комфорта и оптимального энергосбережения.

вентиляторов, что позволило избежать резонансных частот.

Универсальность

Простота проектирования

Максимальная длина медных трубопроводов в системе состав-

Различная мощность блоков и максимальная длина медных

ляет 1000 м, а максимальная разность высот между внутренним

трубопроводов до 1000 м упрощают проектирование. Кроме

и наружным блоками — 110 м. Это обеспечивает гибкость про-

того, для своих клиентов компания Bosch предлагает

ектирования и простоту монтажа. Монтаж еще больше упроща-

интеллектуальный инструмент проектирования Air Select. Он

ется благодаря автоматическому заполнению хладагентом и

чрезвычайно прост в использовании и поможет в кратчайшие

простой проверке параметров с помощью блока управления.

сроки построить оптимальную конфигурацию системы.

Надежность

Простота обслуживания

Постоянная автоматическая диагностика обеспечивает

Продуманная технология снижает потребность в техническом

надежную ежедневную работу системы. Автоматическое

обслуживании. Это делает систему ещё более удобной для

резервирование компрессоров и аварийные режимы работы

конечного пользователя и повышает её эксплуатационную

обеспечивают эксплуатационную надежность и удовлетворяют

доступность. Функции самоочистки для очистки от пыли

требования к поддержанию комфорта в здании.

и снега также продлевают срок службы и снижают затраты

на обслуживание.

Характерные особенности — Air Flux 5300

Линейка Air Flux 5300 включает две модели. Серия AF5300A представляет собой отдельные блоки, которые не допускают

каскадного включения.

Производительность одного блока составляет до 90 кВт. Блоки серии AF5300A C допускают каскадное включение, в этом

случае производительность может составлять до 270 кВт посредством совместного использования трех наружных блоков.

Приведенное далее описание изделий справедливо для обоих типов, если не указано иное.

Линейка AF5300A и AF5300A C

кВт

25 - 33.5

40 - 45

50 - 62

67 - 90

кВт

90 - 180

180 - 270

► 13 различных моделей с производительностью до 90 кВт

► Произвольное сочетание модулей позволяет увеличить производительность до 270 кВт для серии, допускающей

каскадное включение (C)

► Коэффициент нагрузки от 50% до 130%

► 380 - 415 В, 50 Гц, 3 фазы

► Сертификация CE и Eurovent

23

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 5300

Характерные особенности — Air Flux 5300

Ключевые моменты

► Автоматическая регулировка температур испарения и конденсации

► 11 малошумных режимов

► Рабочая частота компрессора от 15 до 140 Гц

► Две ступени переохлаждения

► Режим предотвращения обмерзания исключает

образование инея на оборудовании

► Режим резервирования

► Ограничение производительности (от 100% до 40%)

► Функция автоматической заправки хладагентом

► Сбор хладагента

► Автоматическая проверка заправки хладагентом (недостаточная

или избыточная)

► Автоматическая очистка теплообменника

► Функции оптимизированного ввода в эксплуатацию

► Панель управления обеспечивает удобный доступ к информации

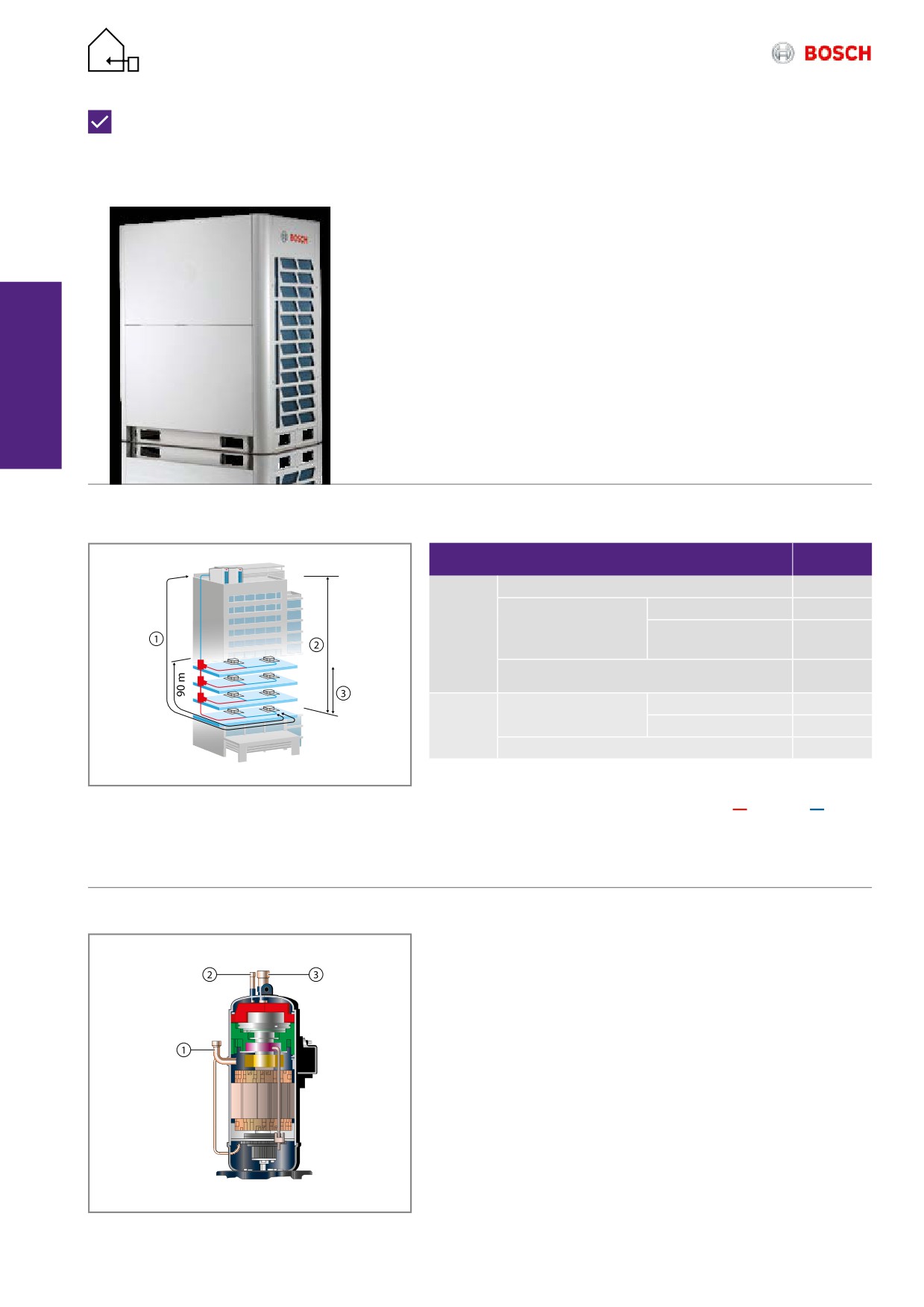

Допустимые длины и перепады высот

Параметр

Допустимое

значение (м)

Длина

Фактическая общая

1000¹⁾

трубо-

Максимальная между

Фактическая

175

провода

наружным и наиболее

Эквивалентная

200

удаленным внутренним

блоком

Максимальная между первым разветвителем и

40 / 90²⁾

наиболее удаленным внутренним блоком

Разность

Между внутренним и

Наружный блок выше

90

высот

наружным блоками

Наружный блок ниже

110

Между внутренними блоками

30

À Фактическое максимальное расстояние: 175 м

¹⁾ Общая длина трубопровода равна двукратной длине трубы

плюс трубы

²⁾ Если длина трубопровода от первого внутреннего разветвителя до наиболее удален-

Á Разность высот между внутренним и наружным

ного внутреннего блока превышает 40 м, для увеличения этой длины до 90 м должны

блоками: 90 м

быть соблюдены особые условия, в соответствии с техническим руководством.

 Разность высот между внутренними блоками: 30 м

Повышенная теплопроизводительность

► Повышение эффективности нагрева в среднем на 20% при темпе-

ратуре наружного воздуха ниже +7 °C

► Стабильная работа до -23 °C

► Повышенная теплопроизводительность при низких температурах

до -15 °C

► Компрессор с впрыском пара также обеспечивает эффективное

переохлаждение без потерь при работе в режиме охлаждения.За

исключением моделей мощностью 56-62 кВт: данные блоки ос-

нащены стандартным инверторным спиральным компрессором,

без впрыска пара.

À Нагнетание хладагента высокого давления

Á Впрыск паров газа

Компрессор с впрыском пара

 Всасывание хладагента низкого давления

24

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 5300

Двухступенчатое переохлаждение — повышение эффективности

► Повышение эффективно-

сти охлаждения на 10%

► Уменьшение потерь дав-

ления хладагента

► Снижение шума потока

хладагента

► Равномерное распреде-

ление хладагента

À Воздушный теплообменник 1-й ступени

Á Пластинчатый теплообменник 2-й ступени

Эффективный контур охлаждения

Откидная печатная плата

Удлиненная труба хладагента U-образной формы снижает

Крайний ряд плат легко доступен для обслуживания благодаря

температуру интеллектуального силового модуля (IPM),

откидной печатной плате.

обеспечивая тем самым надежную работу.

À Крайний ряд электрического блока управления

Á Откидная верхняя печатная плата электрического блока

управления

Система вентиляторов наружного

Несколько малошумных режимов

блока асимметричной конструкции

► 11 различных малошумных режимов обеспечивают гиб-

При применении 3-х и 4-х лопастных вентиляторов спектр

кость в различных проектах.

шума меняется на непрерывное тихое жужжание. В обычной

► Для снижения уровня шума во всех режимах скорость

конструкции (два 4-х лопастных вентилятора) уровень шума

вращения вентилятора и рабочая частота компрессора

волнообразно меняется.

ограничены определенными значениями.

Режим

Описание

Снижение уровня

Производи-

Уникальная конструкция: спектрограмма

шума

тельность

3-х + 4-х лопастного вентиляторов

0

Ночной малошумный

Снижение на 8 дБ(А)

90 %

режим 6/10 ч.

1

Ночной малошумный

Снижение на 8 дБ(А)

90 %

режим 6/12 ч.

+

2

Ночной малошумный

Снижение на 8 дБ(А)

90 %

режим 8/10 ч.

3

Ночной малошумный

Снижение на 8 дБ(А)

90 %

режим 8/12 ч.

Примечание

4

Режим без снижения

—

100 %

Только для моделей 56-90 кВт

уровня шума

5

Малошумный режим 1

Снижение на 8 дБ(А)

90 %

Обычная конструкция: спектрограмма

6

Малошумный режим 2

Снижение на 9 дБ(А)

85 %

двух 4-х лопастных вентиляторов

7

Малошумный режим 3

Снижение на 10 дБ(А)

80 %

8

Режим с наименьшим

Снижение на 12 дБ(А)

75 %

уровнем шума 1

9

Режим с наименьшим

Снижение на 14 дБ(А)

65 %

+

уровнем шума 2

10

Режим с наименьшим

Снижение на 16 дБ(А)

55 %

уровнем шума 3

11

Режим с наименьшим

Снижение на 18 дБ(А)

45 %

уровнем шума 4

25

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 5300

Характерные особенности — Air Flux 5300

Чище, безопаснее, тише — автоматическая очистка и ограничение производительности

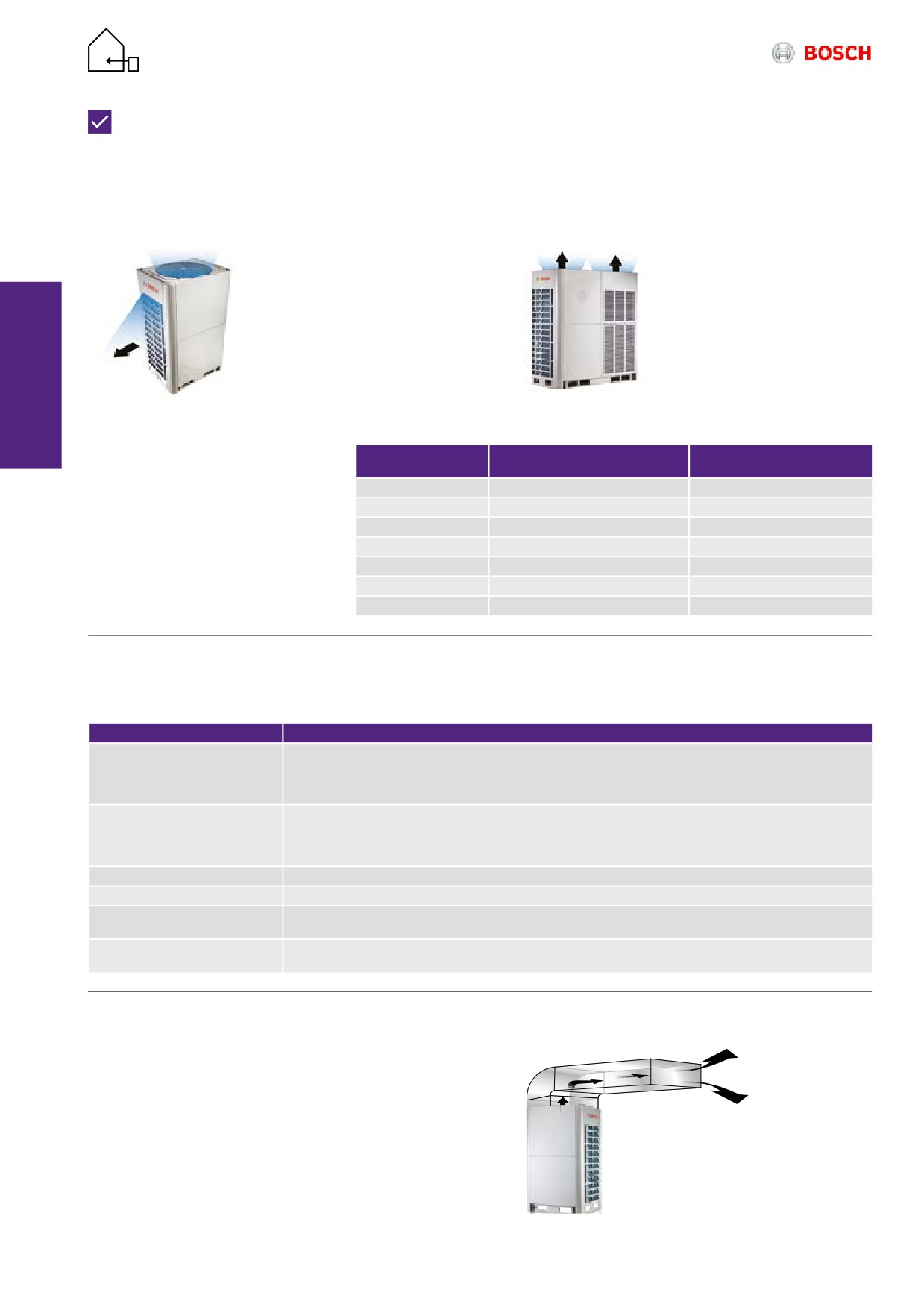

Автоматическая очистка

Функция автоматической

Автоматическое удаление

Функция автоматического

от пыли

очистки наружного блока от

снега

удаления снега защищает

пыли способствует защите

наружный блок от снега.

теплообменника от пыли

Вентиляторы автоматически

и других загрязнений, это

включаются на короткий

снижает потребность

промежуток времени

в ручной очистке.

и удаляют снег.

Обслуживаемая система

Эта функция включается

работает с высокой

с помощью микро-

эффективностью, как

переключателя на печатной

в первый день работы,

плате наружного блока.

и функционирует надежно.

С целью экономии энергии

Отображение на

Режим меню

Примечания

производительность может быть

цифровом дисплее

снижена со 100% до 40%, например,

n41

Режим ограничения мощности 1

Производительность 100%

в случае питания от аварийного

n42

Режим ограничения мощности 2

Производительность 90%

источника.

n43

Режим ограничения мощности 3

Производительность 80%

n44

Режим ограничения мощности 4

Производительность 70%

n45

Режим ограничения мощности 5

Производительность 60%

n46

Режим ограничения мощности 6

Производительность 50%

n47

Режим ограничения мощности 7

Производительность 40%

Несколько режимов работы

Выбор за вами! Найдите нужный режим работы.

Режим

Описание

Автоматический режим

Наружный блок работает в зависимости от температуры наружного воздуха (T4)

В режиме нагрева, если T4 < 13 °C

В режиме охлаждения, если T4 > 18 °C

Блок продолжает работу в режиме, выбранном при последнем включении, если 13 °C ≤ T4 ≤ 18 °C

Режим приоритета охлаждения

В режиме нагрева: если внутренний блок запрашивает переход в режим охлаждения, наружный блок

или нагрева

выключается и возобновляет работу в режиме охлаждения. В режиме охлаждения: если внутренний блок

запрашивает переход в режим нагрева, наружный блок игнорирует запрос и продолжает работу в режиме

охлаждения.

Фиксация режима охлаждения

Наружный блок работает только в режиме охлаждения.

Фиксация режима нагрева

Наружный блок работает только в режиме нагрева.

Режим приоритета большинства

Наружный блок работает в режиме нагрева или охлаждения в зависимости от того, какой режим

(требование большинства)

запрашивается большим количеством внутренних блоков.

Режим приоритета VIP (адрес

Когда внутренний блок VIP включен, наружный блок работает в том же режиме, что и блок VIP.

блока VIP по умолчанию — 63)

Высокое внешнее статическое давление (ВСД) вентиляторов наружных блоков

Наружный блок преодолевает внешнее статическое давление

до 40 Па — возможна установка на техэтаже, в зданиях с жалюзи

или с длинными воздуховодами. Настройка давления выполняется

с помощью микропереключателя на печатной плате наружного

блока. Значение по умолчанию — 0 Па.

26

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 5300

Намного больше, чем в стандартном исполнении

Для серии AF5300 A C, допускающей комбинацию блоков, доступны следующие опции.

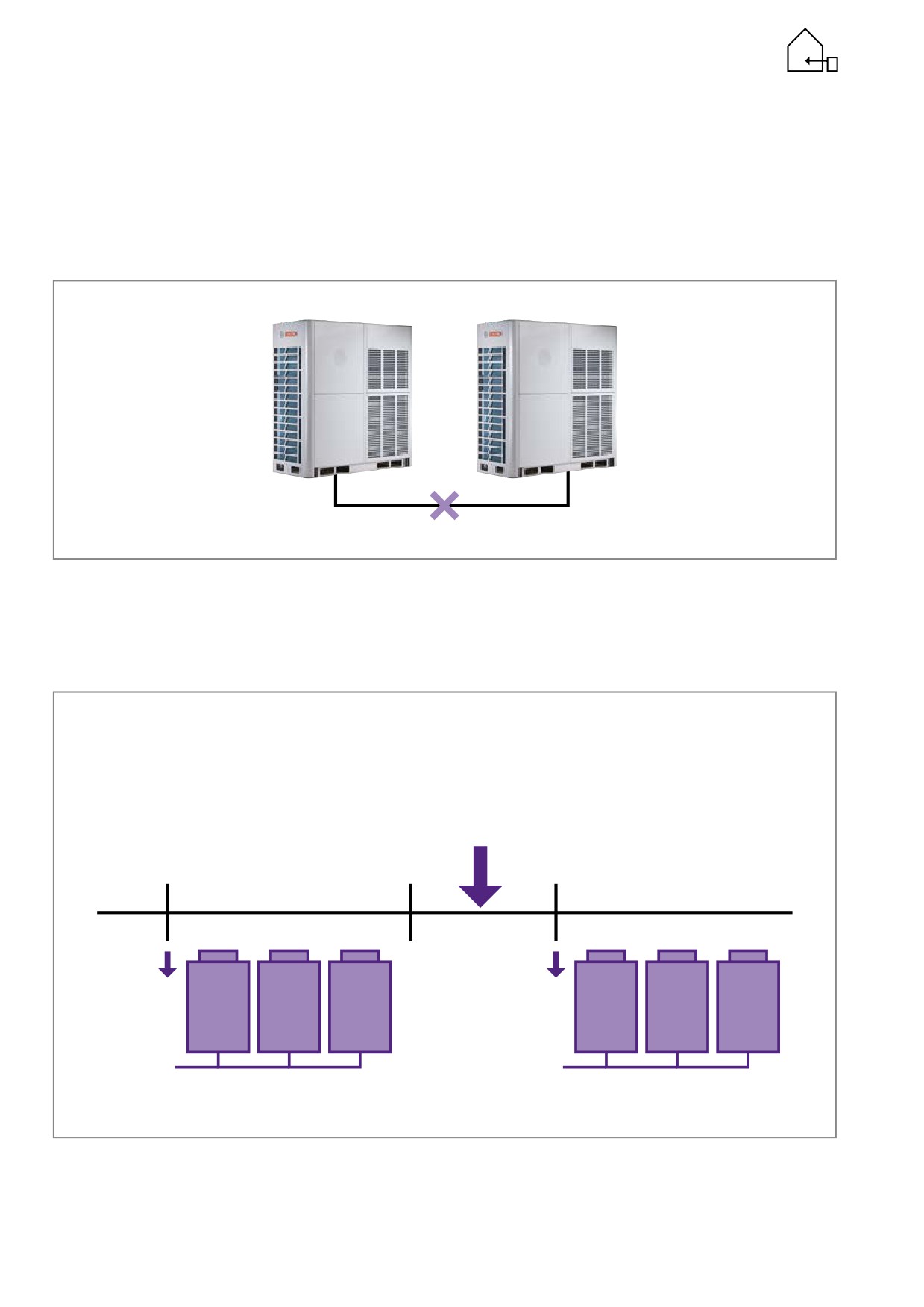

Не требуется уравнительный масляный трубопровод

Циклическая работа

При работе с частичной нагрузкой систем с несколькими наружными блоками, приоритет работы блоков будет меняться с

целью уравнивания времени работы всех блоков. Это увеличивает срок службы всей системы.

Смена приоритета происходит в следующих случаях.

1. Возврат масла

2. Режим размораживания

3. После повторного запуска компрессора

(например, вследствие достижения заданной температуры)

Управление пуском

Нормальная работа

Нормальная работа

Главный Ведомый 1 Ведомый 2

Главный Ведомый 1 Ведомый 2

Приоритет

Приоритет

Приоритет

Приоритет

Приоритет

Приоритет

Циклическая

1

2

3

Циклическая

3

1

2

работа

работа

наружного

наружного

блока

блока

27

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 5300

Технические характеристики — серия Air Flux 5300A, отдель-

ные блоки

Модель

AF5300A 25-3

AF5300A 28-3

AF5300A 33-3

AF5300A 40-3

AF5300A 45-3

AF5300A 50-3

Источник питания

В, кол-во

380 ~ 415, 3, 50

фаз, Гц

Охлаждение

Номинальная

кВт

25,2

28

33,5

40

45

50

производительность¹⁾

SEER

6,8

6,4

6,1

6,3

5,6

5,4

Нагрев

Номинальная

кВт

25,2

28

33,5

40

45

50

производительность¹⁾

SCOP

4,0

4,1

4,2

3,8

4,1

4,0

Подключаемые

Процентная доля

%

50 - 130

внутренние блоки

от производительности

наружного блока

Максимальное

шт.

13

16

20

23

26

29

количество

Уровень звукового давления²⁾

дБ(А)

58

58

60

62

65

65

Уровень звуковой мощности

дБ(А)

83

84

85

86

91

Характеристики

MCA

A

24

25,2

26,4

33,1

34,8

тока³⁾

MFA

A

32

40

Подключения

Жидкостная линия

мм (дюйм)

ø 12,7 (1/2")

ø 15,9 (5/8")

ø 19,1 (3/4")

трубопровода

Газовая линия

мм (дюйм)

ø 25,4 (1")

ø 28,6 (1"1/8)

ø 31,8 (1"1/4)

ø 31,8 (1"1/4)

Вентилятор

Тип

DC (постоянного тока)

Количество

шт.

1

Расход воздуха

м³/ч

11000

13000

Мощность двигателя

кВт

0,56

0,92

ESP

Па

0 - 20 - 40

Герметичный

Количество

1

спиральный

Тип масла

FV68H

инверторный

компрессор

постоянного тока

Габаритные размеры нетто (Ш×В×Г)

мм

1002 х 1636 х 826

1352 х 1636 х 825

Масса нетто

кг

237

287

305

Диапазон рабочих

Охлаждение

°C

-5 ~ 48

температур

Нагрев

°C

-23 ~ 24

Данные, относящиеся к нормам ЕС относительно фторсодержащих газов 517/2014

Экологическая информация

Содержит фторсодержащие парниковые газы

Тип хладагента

R-410A

Потенциал

Глобальное

кг CO₂ — экв.

2088

глобального

потепление

потепления (GWP)

Заправленный объем при поставке

кг

11

13

Количество заправляемого хладагента

т CO₂ — экв.

22968

27144

35496

Конструкция контура хладагента

Негерметичный

¹⁾ Номинальная производительность измерена в соответствии с EN 14511.

²⁾ Уровни звукового давления измерены в безэховой камере на расстоянии 1 м перед блоком и на высоте 1,3 м от пола.

³⁾ Выберите диаметр провода и тип автоматического выключателя в соответствии с таблицей, MCA используется для выбора диаметра провода, а MFA

используется для выбора номинала автоматического выключателя и устройства защитного отключения.

28

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 5300

Модель

AF5300A 56-3

AF5300A 62-3

AF5300A 67-3

AF5300A 73-3

AF5300A 79-3

AF5300A 85-3

AF5300A 90-3

Источник питания

В, кол-во

380 ~ 415, 3, 50

фаз, Гц

Охлаждение

Номинальная

кВт

56

61,5

67

73

78,5

85

90

производительность¹⁾

SEER

5,4

6,3

5,4

5,8

6,2

5,2

5,9

Нагрев

Номинальная

кВт

56

61,5

67

73

78,5

85

90

производительность¹⁾

SCOP

4,3

3,7

4,4

4,1

3,7

4,1

3,8

Подключаемые

Процентная доля

%

50 - 130

внутренние блоки

от производительности

наружного блока

Максимальное

шт.

33

36

39

43

46

50

53

количество

Уровень звукового давления²⁾

дБ(А)

66

67

68

Уровень звуковой мощности

дБ(А)

89

88

93

90

93

90

Характеристики

MCA

A

45,9

47,9

54,5

52,9

58,7

64,9

66,9

тока³⁾

MFA

A

50

63

80

Подключения

Жидкостная линия

мм (дюйм)

ø 19,1 (3/4")

ø 22,2 (7/8")

трубопровода

Газовая линия

мм (дюйм)

ø 31,8 (1"1/4)

ø 38,1 (1"1/2)

Вентилятор

Тип

DC (постоянного тока)

Количество

шт.

2

Расход воздуха

м³/ч

17000

25000

24000

Мощность двигателя

кВт

0,56 х 2

0,92 х 2

ESP

Па

0 - 20 - 40

Герметичный

Количество

2

спиральный

Тип масла

FV68H

инверторный

компрессор

постоянного тока

Габаритные размеры нетто (Ш×В×Г)

мм

1352 х 1636 х 825

1740 х 1828 х 823

Масса нетто

кг

356

422

445

490

Диапазон рабочих

Охлаждение

°C

-5 ~ 48

температур

Нагрев

°C

-23 ~ 24

Данные, относящиеся к нормам ЕС относительно фторсодержащих газов 517/2014

Экологическая информация

Содержит фторсодержащие парниковые газы

Тип хладагента

R-410A

Потенциал

Глобальное

кг CO₂ —

2088

глобального

потепление

экв.

потепления (GWP)

Заправленный объем при поставке

кг

17

22

25

Количество заправляемого хладагента

т CO₂ — экв.

35496

45936

52200

Конструкция контура хладагента

Негерметичный

¹⁾ Номинальная производительность измерена в соответствии с EN 14511.

²⁾ Уровни звукового давления измерены в безэховой камере на расстоянии 1 м перед блоком и на высоте 1,3 м от пола.

³⁾ Выберите диаметр провода и тип автоматического выключателя в соответствии с таблицей, MCA используется для выбора диаметра провода, а MFA

используется для выбора номинала автоматического выключателя и устройства защитного отключения.

29

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 5300

Технические характеристики — серия Air Flux 5300A С,

возможность комбинирования блоков

AF5300A 25

AF5300A 28

AF5300A 33

AF5300A 40

AF5300A 45

AF5300A 50

Модель

C-3

C-3

C-3

C-3

C-3

C-3

Источник питания

В, кол-во

380 ~ 415, 3, 50

фаз, Гц

Охлаждение

Номинальная

кВт

25,2

28

33,5

40

45

50

производительность¹⁾

SEER

6,9

6,5

6,1

6,4

5,6

5,9

Нагрев

Номинальная

кВт

25,2

28

33,5

40

45

50

производительность¹⁾

SCOP

4,1

4,3

3,9

4,1

4,0

Подключаемые

Процентная доля

%

50 - 130

внутренние блоки

от производительности

наружного блока

Максимальное

шт.

13

16

20

23

26

29

количество

Уровень звукового давления²⁾

дБ(А)

58

58

60

62

65

65

Уровень звуковой мощности

дБ(А)

83

84

85

86

88

Характеристики

MCA

A

24

25,2

26,4

33,1

40,8

тока³⁾

MFA

A

32

40

Подключения

Жидкостная линия

мм (дюйм)

ø 12,7 (1/2")

ø 15,9 (5/8")

ø 19,1 (3/4")

трубопровода

Газовая линия

мм (дюйм)

ø 25,4 (1")

ø 28,6 (1"1/8)

ø 31,8 (1"1/4)

Вентилятор

Тип

DC (постоянного тока)

Количество

шт.

1

2

Расход воздуха

м³/ч

11000

13000

17000

Мощность двигателя

кВт

560

920

560 x 2

ESP

Па

0 - 20 - 40

Герметичный

Количество

1

2

спиральный

Тип масла

FV68H

инверторный

компрессор

постоянного тока

Габаритные размеры нетто (Ш×В×Г)

мм

990 х 1635 х 790

1340 х 1635 х 850

Масса нетто

кг

237

287

360

Диапазон рабочих

Охлаждение

°C

-5 ~ 48

температур

Нагрев

°C

-23 ~ 24

Данные, относящиеся к нормам ЕС относительно фторсодержащих газов 517/2014

Экологическая информация

Содержит фторсодержащие парниковые газы

Тип хладагента

R-410A

Потенциал

Глобальное

кг CO₂ — экв.

2088

глобального

потепление

потепления (GWP)

Заправленный объем при поставке

кг

11

13

17

Количество заправляемого хладагента

т CO₂ — экв.

22968

27144

35496

Конструкция контура хладагента

Негерметичный

¹⁾ Номинальная производительность измерена в соответствии с EN 14511.

²⁾ Уровни звукового давления измерены в безэховой камере на расстоянии 1 м перед блоком и на высоте 1,3 м от пола.

³⁾ Выберите диаметр провода и тип автоматического выключателя в соответствии с таблицей, MCA используется для выбора диаметра провода, а MFA

используется для выбора номинала автоматического выключателя и устройства защитного отключения.

30

Общий каталог систем VRF

содержание      ..      1       2         ..

//////////////////////////////////////////
