Bosch Системы кондиционирования с переменным расходом хладагента (VRF). Общий каталог

Системы кондиционирования с переменным потоком хладагента (VRF)

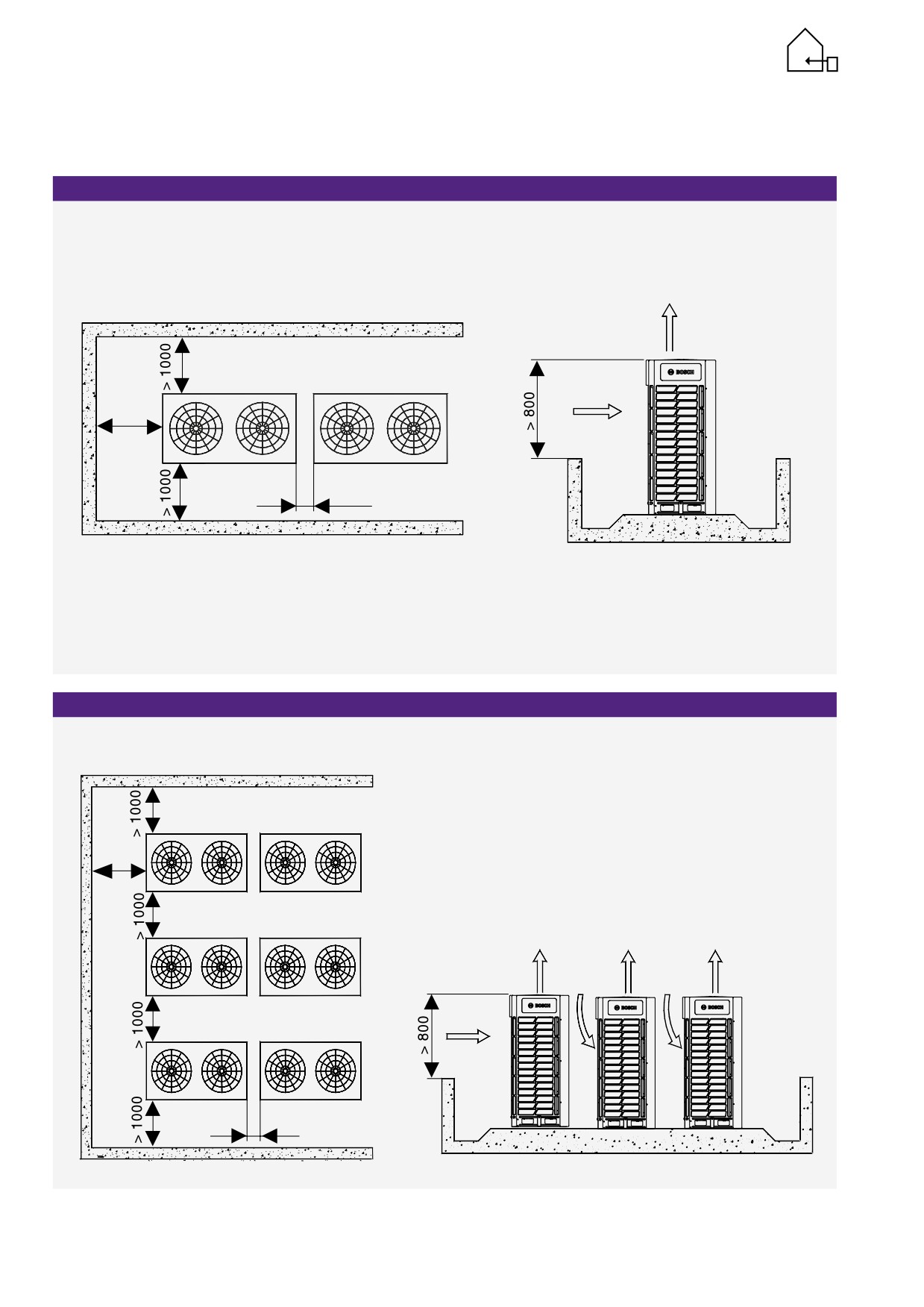

Наружные блоки серии Air Flux 5300

AF5300A 56

AF5300A 62

AF5300A 67

AF5300A 73

AF5300A 79

AF5300A 85

AF5300A 90

Модель

C-3

Источник питания

В, кол-во

380 ~ 415, 3, 50

фаз, Гц

Охлаждение

Номинальная

кВт

61,5

78,5

производительность¹⁾

SEER

5,4

6,4

5,7

5,8

6,2

5,2

5,9

Нагрев

Номинальная

кВт

61,5

78,5

производительность¹⁾

SCOP

4,4

3,8

4,5

4,2

3,9

4,1

3,8

Подключаемые

Процентная доля

50 - 130

внутренние блоки

от производительности

наружного блока

Максимальное

шт.

количество

Уровень звукового давления²⁾

дБ(А)

Уровень звуковой мощности

дБ(А)

Характеристики

MCA

43,9

47,9

48,4

52,9

58,7

64,9

66,9

тока³⁾

MFA

Подключения

Жидкостная линия

мм (дюйм)

ø 19,1 (3/4")

ø 22,2 (7/8")

трубопровода

Газовая линия

мм (дюйм)

ø 31,8 (1"1/4)

ø 38,1 (1"1/2)

Вентилятор

Тип

DC (постоянного тока)

Количество

шт.

Расход воздуха

м³/ч

17000

25000

24000

Мощность двигателя

кВт

560 x 2

920 x 2

ESP

Па

0 - 20 - 40

Герметичный

Количество

спиральный

Тип масла

FV68H

инверторный

компрессор

постоянного тока

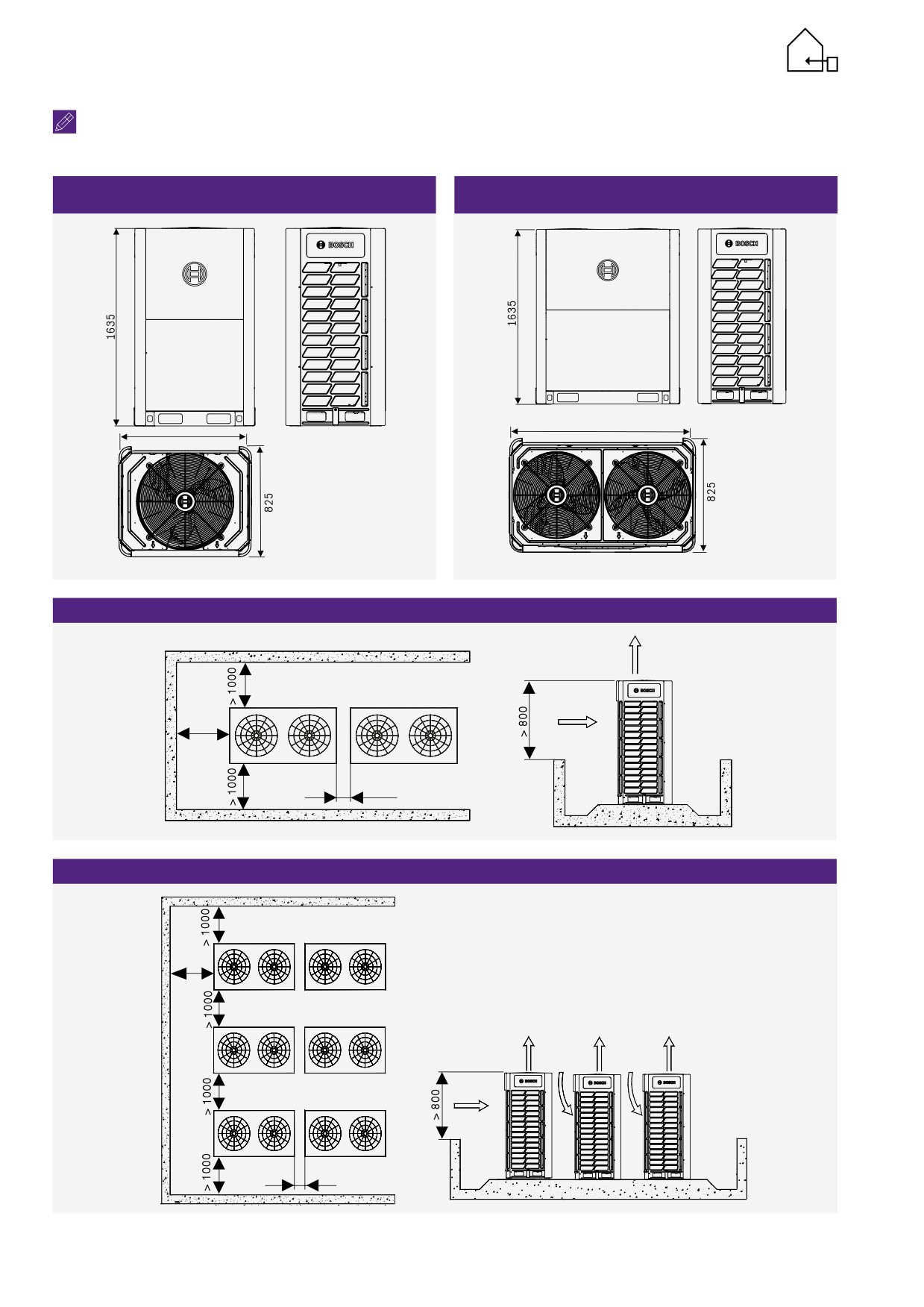

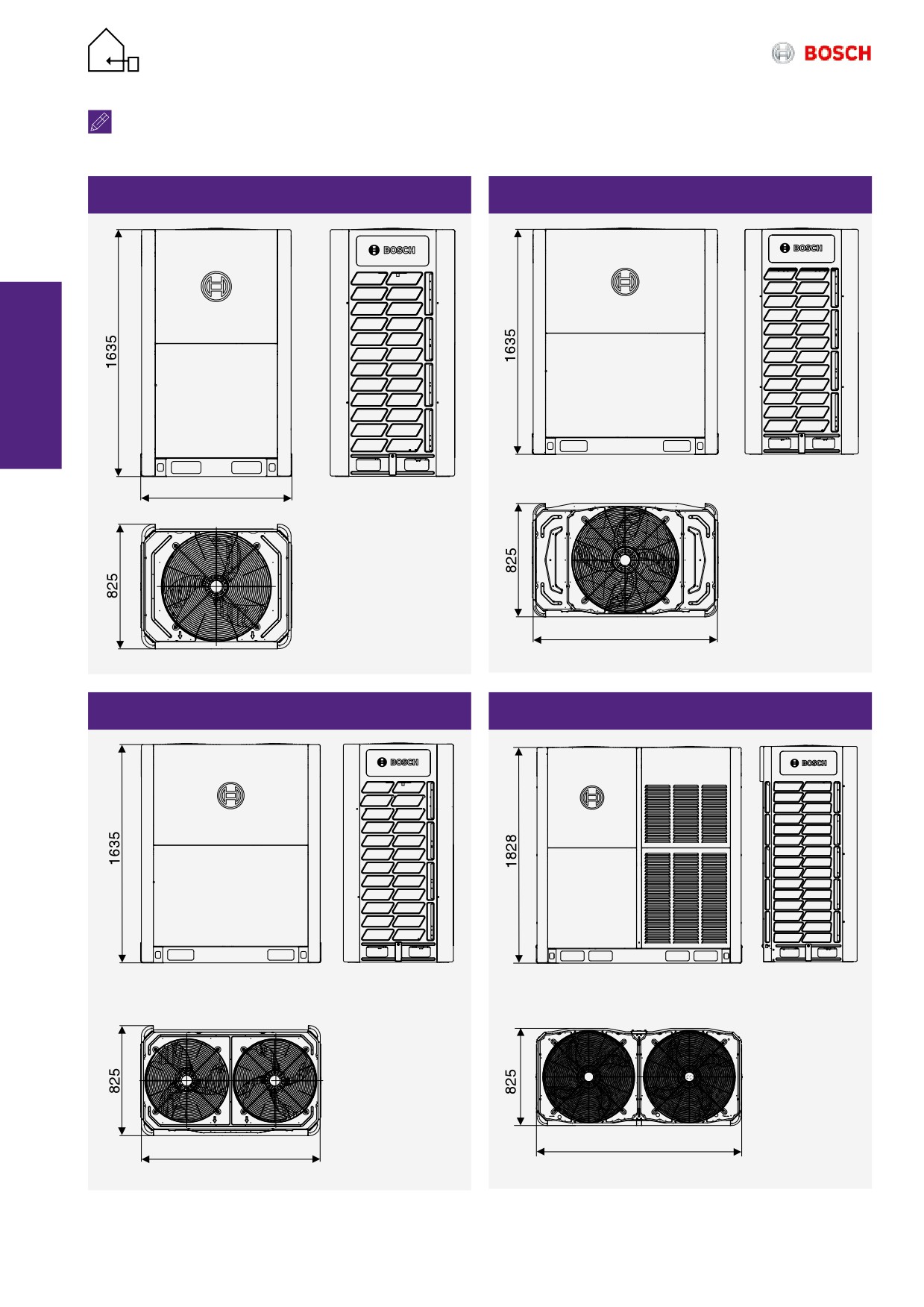

Габаритные размеры нетто (Ш×В×Г)

мм

1340 х 1635 х 825

1730 х 1830 х 850

Масса нетто

кг

360

445

490

Диапазон рабочих

Охлаждение

°C

-5 ~ 48

температур

Нагрев

°C

-23 ~ 24

Данные, относящиеся к нормам ЕС относительно фторсодержащих газов 517/2014

Экологическая информация

Содержит фторсодержащие парниковые газы

Тип хладагента

R-410A

Потенциал

Глобальное

кг CO₂ —

2088

глобального

потепление

экв.

потепления (GWP)

Заправленный объем при поставке

кг

Количество заправляемого хладагента

т CO₂ — экв.

35496

45936

52200

Конструкция контура хладагента

Негерметичный

¹⁾ Номинальная производительность измерена в соответствии с EN 14511.

²⁾ Уровни звукового давления измерены в безэховой камере на расстоянии 1 м перед блоком и на высоте 1,3 м от пола.

³⁾ Выберите диаметр провода и тип автоматического выключателя в соответствии с таблицей, MCA используется для выбора диаметра провода, а MFA

используется для выбора номинала автоматического выключателя и устройства защитного отключения.

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 6300

Наружный блок Air Flux 6300

Различные решения для любых задач

Ключевые моменты

► Высокоэффективная система благодаря рекуперации

тепла

► Одновременное охлаждение, нагрев и производство

горячей воды для бытовых нужд

► Работа в режиме нагрева при температуре наружного

воздуха до -25 °C

► Производительность от 22 до 50 кВт (при каскадном

включении — до 150 кВт)

► Нагрев горячей воды для бытовых нужд до 80 °C

► Высокая эффективность: SEER до 7,3 и SCOP до 4,6

► Шесть моделей распределительных блоков (SBOX) с

возможностью присоединения до 60 внутренних блоков

и обнаружением утечек (AF-SB 01-1L)

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 6300

Air Flux AF6300 представляет собой трехтрубную систему VRF. Вместе с новым гидромодулем

Hydro Box и различными распределительными блоками (SBOX), блоки серии AF6300 в

сочетании с внутренними блоками Air Flux, служат решением для любых задач. Охлаждение,

нагрев и подготовка горячей воды для бытовых нужд в одной системе, даже одновременно!

Эффективность

Малошумность

Система Air Flux 6300 компании Bosch обеспечивает подго-

Тихие наружные блоки с уровнем звукового давления всего

товку горячей воды, а также одновременное охлаждение и

58 дБ(А) (22 и 25 кВт). Имеется возможность снижения

нагрев. Эти системы позволяют использовать тепло, отводи-

уровня звукового давления в ночное время. В режиме с

мое из охлаждаемых помещений, для подготовки горячей

наименьшим уровнем шума уровень звукового давления

воды для бытовых нужд, благодаря этому система становится

снижается до 8 дБ(A).

чрезвычайно эффективной.

Универсальность

Простота проектирования

Длина трубопроводов до 1000 м и разность высот между

Широкий модельный ряд наружных блоков, допускающих

внутренним и наружным блоками до 110 м позволяют

модульное подключение, позволяет предложить оборудование

использовать данное решение даже в больших зданиях.

необходимой производительности. Исключительно большая

Система поддерживает возможность одновременного

допустимая длина трубопроводов также позволяет

охлаждения и нагрева - это позволяет управлять климатом в

спроектировать оптимальную трассировку фреонопровода.

помещении в зависимости от потребностей, что особенно

В дополнение к шести моделям распределительных блоков

удобно в гостиницах или зданиях, обращенных к северу и

SBOX, в эту систему могут быть объединены все хорошо

югу. Также одновременно с поддержанием комфортного

известные внутренние блоки серии Air Flux.

микроклимата происходит и подготовка горячей воды.

Надежность

Простота обслуживания

Как и в случае серии AF 5300 Air Flux, блоки серии AF 6300

Продуманная технология снижает потребность в техническом

оснащены различными системами управления и обеспечения

обслуживании. Это делает систему ещё более удобной для

безопасности. В сочетании с распределительным блоком

конечного пользователя и повышает её эксплуатационную

SBOX01-1L также возможна реализация функции

доступность. Функции самоочистки для очистки от пыли и

автоматического обнаружения утечки.

снега продлевают срок службы и снижают затраты на

обслуживание.

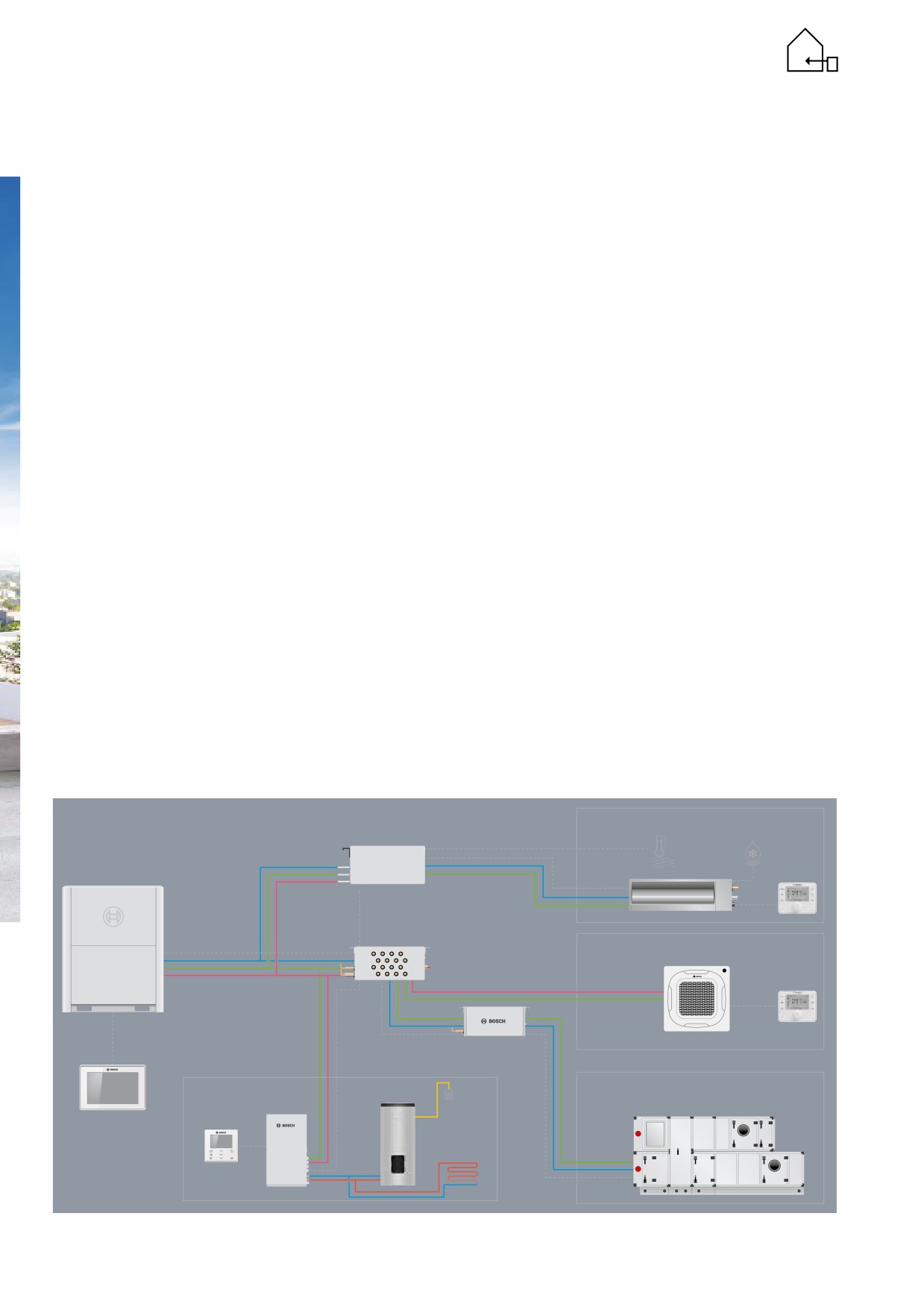

Охлаждение, нагрев, горячее водоснабжение и обработка воздуха —

все потребности обеспечиваются одной системой

Охлаждение

Датчик утечки хладагента

Пульты инди-

Однопортовый блок SBOX

Аварийная

видуального/

сигнализация

группового

управления

Наружный блок

об утечке

ARC C

AF6300A

Многопортовый

блок SBOX

Нагрев

Внутренний блок

Пульты инди-

с переменным потоком

видуального/

хладагента (VRF)

группового

управления

ARC C

Комплект

подключения AHU

Вентиляция

Горячая вода

Гидромодуль

Пульт

Hydro Box

Центральный кондиционер (AHU)

управления

Пульт централизо-

Hydro Box

ванного управления

ACC MT

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 6300

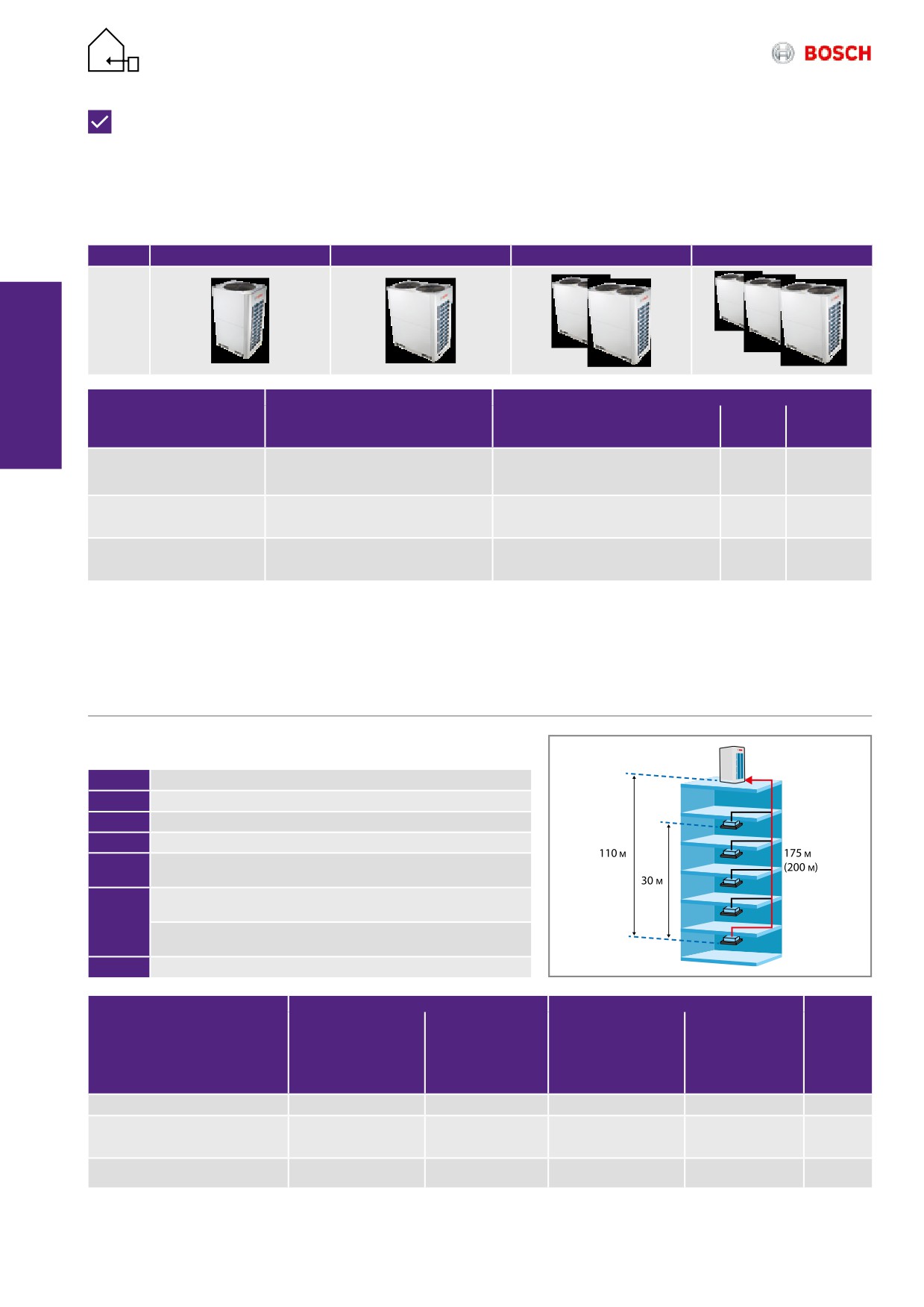

Характерные особенности — Air Flux 6300

Все модели серии Air Flux 6300 допускают модульное подключение, однако также могут использоваться как отдельные блоки.

Одиночные модули имеют производительность до 50 кВт. Возможно модульное подключение до 3 блоков, это обеспечивает

общую производительность системы 150 кВт.

Линейка изделий

кВт

22,4 / 28 / 33,5

40 / 45 / 50

56 - 100

106 - 150

Система

Общий коэффициент совместной

Допустимый коэффициент совместной нагрузки

нагрузки

Внутренние блоки

Гидро-

Комплекты

модули

подключения

Hydro Box

AHU

Только внутренние блоки

50 - 200% (Одиночный блок)

50 - 150% (Комбинация из двух блоков)

50 - 130% (Комбинация из трех блоков)

Внутренние блоки +

50 - 200%

50 - 130%

0 - 100%

высокотемпературные

гидромодули (HT)

Внутренние блоки +

50 - 100%

0 - 50%

комплекты для подключения

AHU

► 6 различных моделей производительностью до 50 кВт

► Коэффициент загрузки наружного блока от 50 до 130%

► Комбинация 3 наружных блоков производительностью

► 380 - 415 В / 50 Гц / 3 фазы

до 150 кВт

► Сертификация CE и Eurovent

Максимальные длины и перепады высот

1000

Общая длина трубопровода

175

Максимальная фактическая длина трубопровода

200

Максимальная эквивалентная длина трубопровода

Максимальная длина трубопровода после первого разветвителя

Максимальная длина трубопровода между блоком SBOX и

внутренним блоком

Максимальная разность высот между внутренним и наружным

блоками (наружный блок выше)

110

Максимальная разность высот между внутренним и наружным

блоками (наружный блок ниже)

Разница высот между внутренними блоками

Тип внутреннего блока

Макс. длина трубопровода (м)

Максимальный перепад высот (м)

Общая

Между наиболее

Трубопровод

Между внутренним и

Между внутренними

длина

удаленным внутренним

между первым

наружным блоками,

блоками

трубо-

блоком и наружным

разветвителем

наружный блок выше

провода

блоком, фактическая

внутренних блоков

(ниже)

(м)

(эквивалентная)

и самым дальним

внутренним блоком

Только внутренние блоки

175 (200)

110 (110)

1000

Внутренние блоки и

135 (160)

50 (40)

600

высокотемпературные

гидромодули (HT)

Внутренние блоки и комплекты

175 (200)

50 (40)

1000

подключения AHU

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 6300

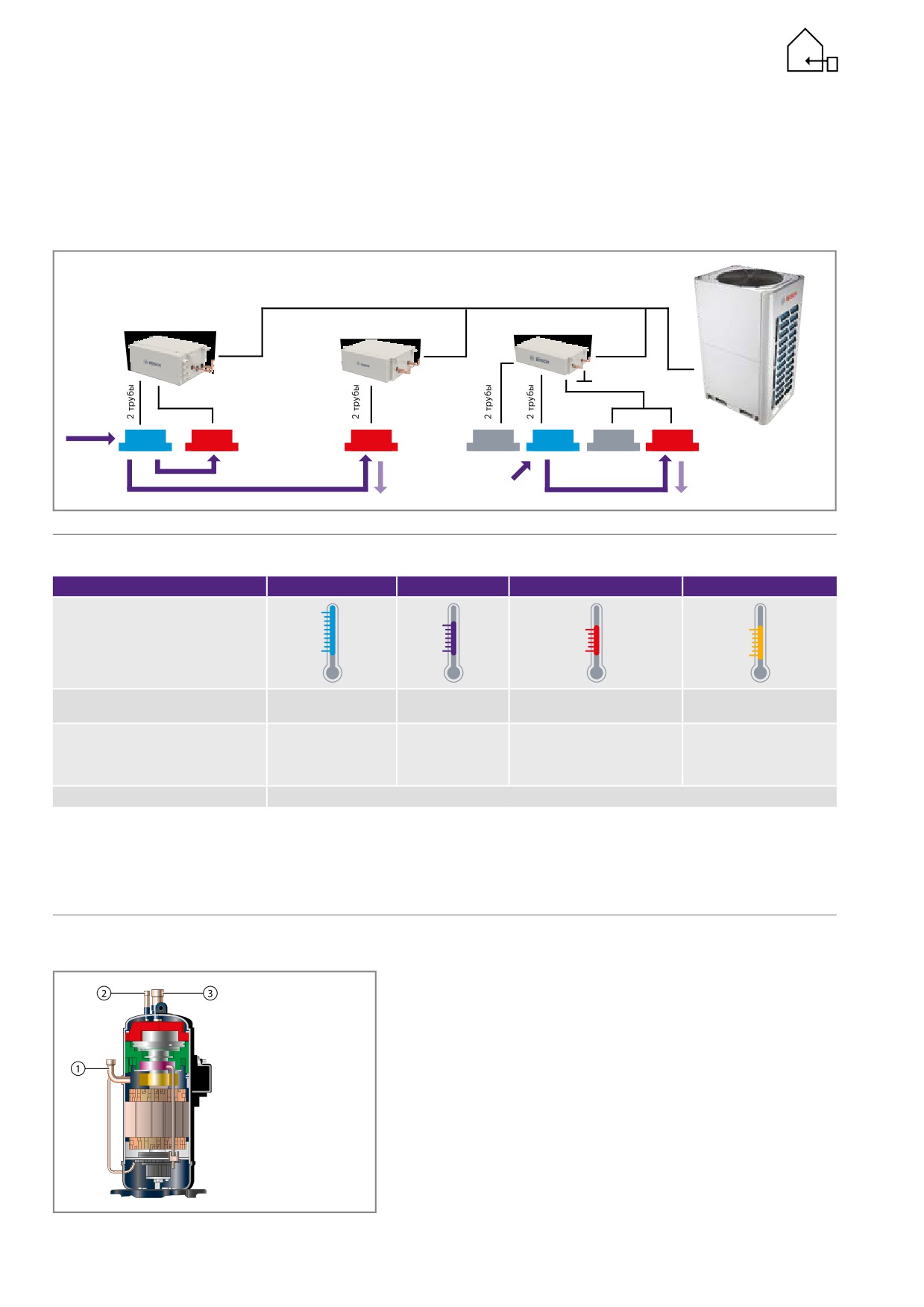

Современная и эффективная — система рекуперации тепла

Типовая конфигурация системы рекуперации тепла состоит из наружных блоков, распределительных блоков (SBOX) и внутренних

блоков, а также медных трубопроводов и соединений. Система обеспечивает высокую энергоэффективность за счет отвода тепла

из охлаждаемых помещений и эффективного использования его для обогреваемых помещений.

3 трубы

2 трубы

Отвод

тепла

OFF

Выделение

тепла

Внутренняя передача

тепла

Внутренняя передача тепла

Отвод

тепла

С: режим охлаж дения

H: режим нагрева

Возможность выбора: отдельные или одновременные охлаждение и нагрев

Режим охлаждения

Режим нагрева

Основной режим охлаждения

Основной режим нагрева

Температура наружного воздуха

-5 (-15¹⁾) - 52 °C

-25 - 19 °C

-5 (-15¹⁾) - 27 °C (по сух.

-5 (-15¹⁾) - 19 °C

(по сух. терм.)

(по влажн. терм.)

терм.)

(по влажн. терм.)

Температура воздуха в помещении

15 - 24 °C

15 - 30 °C

Охлаждение: 15 - 27 °C (по

Охлаждение: 15 - 24 °C

(по влажн. терм.)

влажн. терм.)

(по влажн. терм.)

Нагрев: 15 - 30 °C (по сух.

Нагрев: 15 - 30 °C

терм.)

(по сух. терм.)

Влажность воздуха в помещении

≤ 80%²⁾

Примечание:

¹⁾ Охлаждение при -15 °C возможно только при использовании модели

AF-SB 01-1 L (распределительный блок SBOX с определением утечки

Рабочий диапазон действителен при подключении только

хладагента), присоединение этой модели допускает температуру испаре-

внутренних блоков VRF. При подключении гидромодуля Hydro

ния выше 0 °C.

Box рабочий диапазон изменяется. Дополнительная

²⁾ При влажности воздуха в помещении более 80% на поверхности блока

информация приведена в справочнике технических данных.

возможно образование конденсата.

Повышенная теплопроизводительность

► Повышение эффективности нагрева в среднем на 20%

при температуре наружного воздуха ниже +7 °C

► Стабильная работа до -25 °C

► Повышенная теплопроизводительность при низких температурах до

-15 °C

► Компрессор с впрыском пара также обеспечивает эффективное

переохлаждение без потерь при работе в режиме охлаждения

À Нагнетание хладагента высокого давления

Á Впрыск паров газа

Компрессор

с впрыском пара

Â Всасывание хладагента низкого давления

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 6300

Характерные особенности — Air Flux 6300

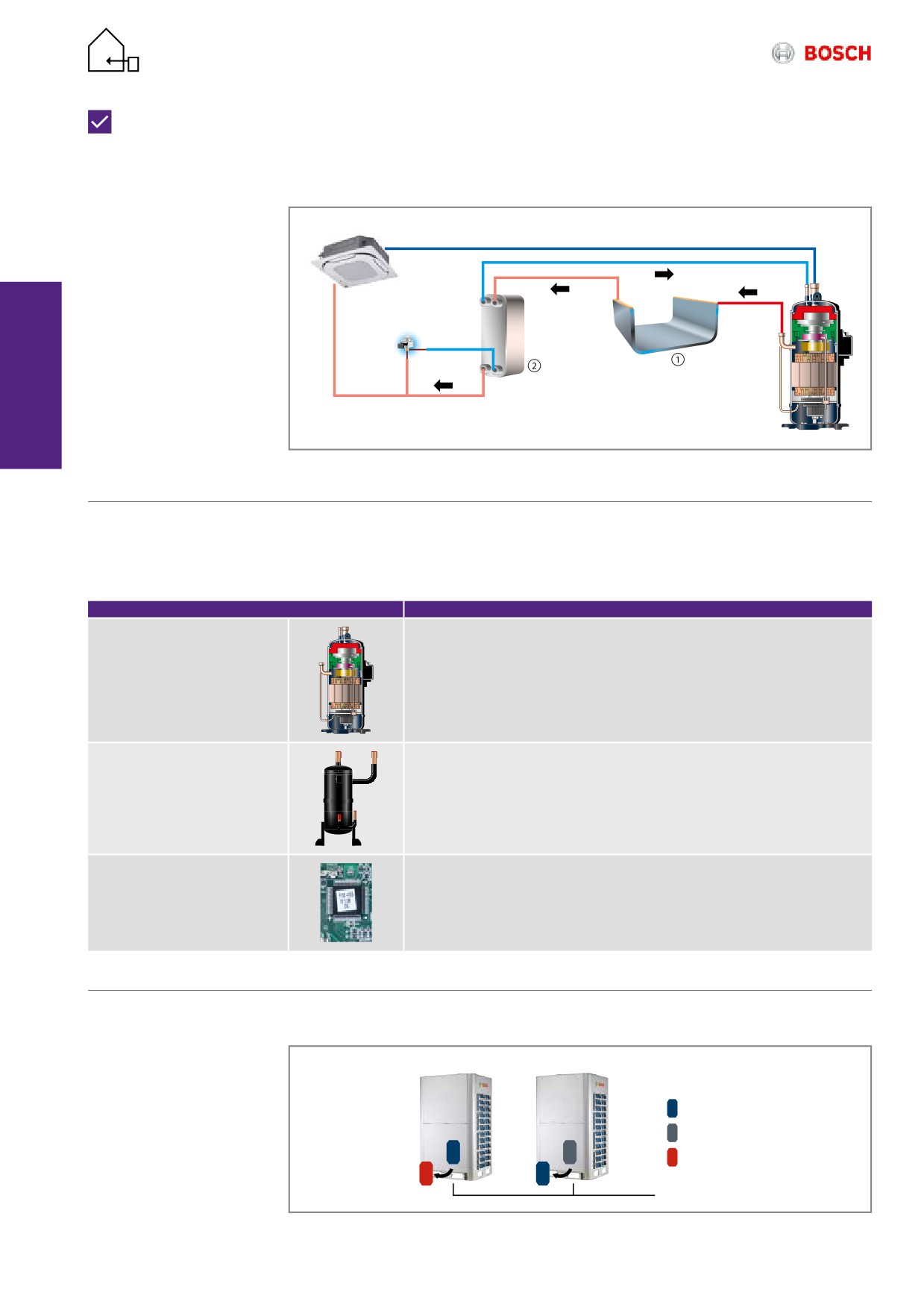

Двухступенчатое переохлаждение — повышение эффективности

► Увеличение степени

переохлаждения и

повышение энергоэф-

фективности на 10% при

использовании пластин-

чатого теплообменника

в качестве вторичного

охладителя

► Снижение потерь давле-

ния хладагента

► Снижение шума потока

хладагента

À Воздушный теплообменник 1-й ступени

► Равномерное распреде-

Á Пластинчатый теплообменник 2-й ступени

ление хладагента

Технология точного контроля масла

Трехступенчатая технология контроля масла поддерживает безопасный уровень масла в компрессоре наружного блока

и предотвращает возникновение неисправностей, связанных с масляным голоданием компрессора.

Ступень

Функция

Сепарация масла внутри

Значительное снижение скорости циркуляции масла.

компрессора

Высокоэффективный

Отделение масла от нагнетаемого газа (эффективность до 99%) и возврат масла

центробежный маслоотделитель

в компрессор.

Программа автоматического

Программа автоматического возврата масла — контроль времени работы

возврата масла

и состояния системы обеспечивают надежный возврат масла.

Резервирование компрессоров — высокий уровень надежности

В системе из нескольких

модулей при выходе из

строя одного из них,

остальные модули

Рабочее состояние

продолжают работать,

Режим ожидания

обеспечивая

Авария

резервирование.

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 6300

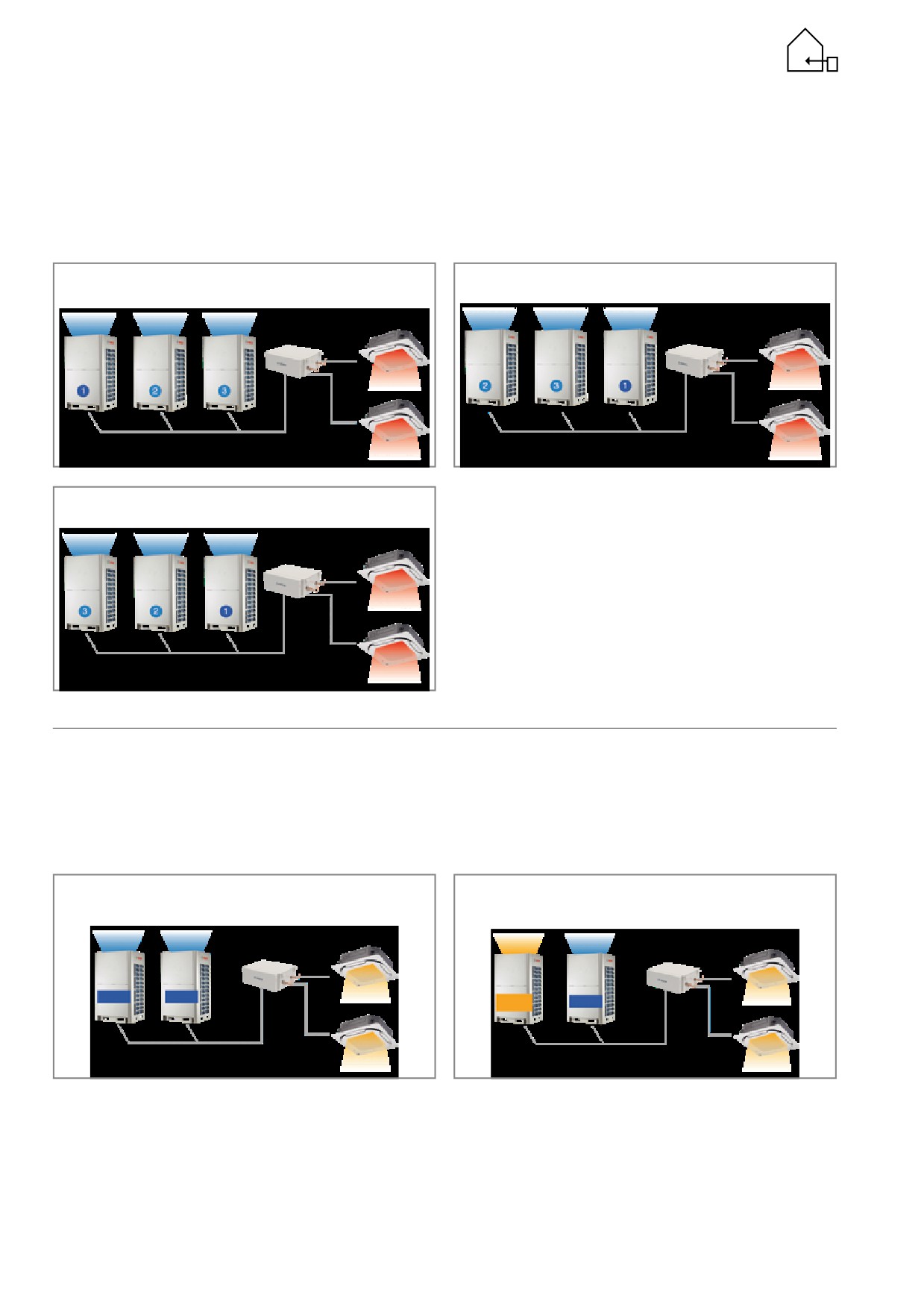

Цикличная работа компрессоров

Цикличная работа выравнивает время работы наружных блоков в многоблочной системе, а также компрессоров в каждом

блоке - это обеспечивает значительное увеличение срока службы компрессоров.

1-й цикл

2-й цикл

3-й цикл

Непрерывный нагрев во время размораживания

Как правило, наружный блок прекращает нормальную работу в режиме нагрева во время размораживания. Однако функция

непрерывного нагрева позволяет проводить размораживание блока, не прекращая нагрев. При каскадном включении (2 или

3 наружных блока) блоки выполняют размораживание поочередно. В то время как один блок находится в режиме

размораживания, второй продолжает работать в режиме нагрева.

Нормальный режим нагрева

Режим непрерывного нагрева

Нагрев

Размора-

Нагрев

живание

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 6300

Характерные особенности — Air Flux 6300

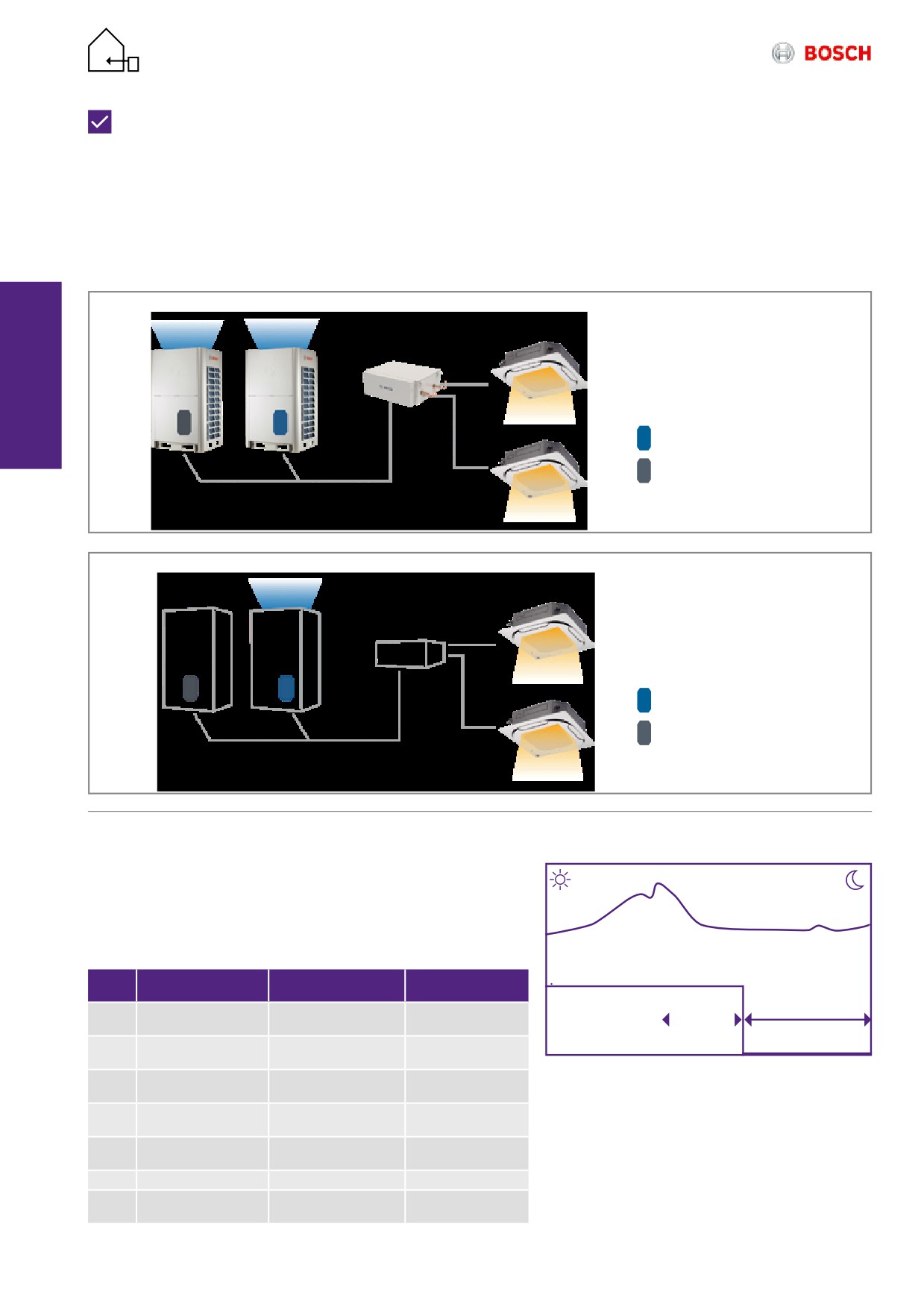

Независимое управление теплообменником и компрессором

В режиме охлаждения или нагрева в многоблочной системе для повышения энергоэффективности теплообменник и компрессор

наружного блока управляются независимо друг от друга. Даже если компрессор наружного блока не работает, теплообменник может

использоваться для передачи тепла. Эта функция максимально увеличивает поверхность теплообмена и повышает эффективность

работы при частичной нагрузке.

Air Flux 6300

Компрессор работает

Компрессор в режиме ожидания

Другие марки

Компрессор работает

Компрессор в режиме ожидания

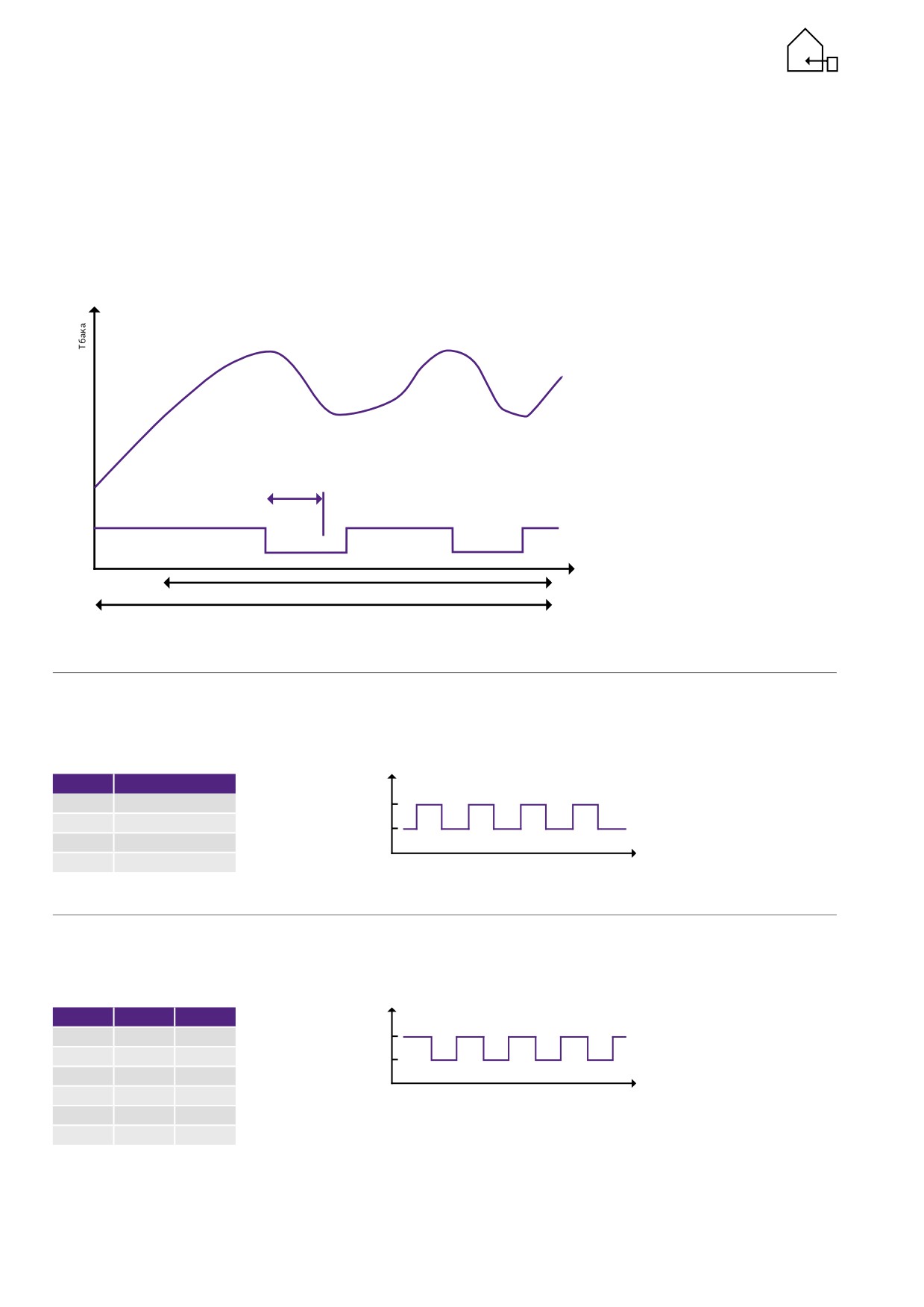

Несколько малошумных режимов

► 6 различных малошумных режимов позволяют приме-

нять систему в различных проектах.

► Для снижения уровня шума во всех режимах скорость

вращения вентилятора и рабочая частота компрессора

ограничены определенными значениями.

ВЫКЛ.

Режим

Описание

Снижение уровня

Производительность

шума

Ночной малошумный

Снижение на 4 дБ(А)

85 %

режим 6/10 ч.

Ночной малошумный

Снижение на 4 дБ(А)

85 %

режим 6/12 ч.

6:00

12:00

14:00

18:00

20:00

0:00

6:00

Ночной малошумный

Снижение на 4 дБ(А)

85 %

Максимальная

Начало

Окончание

режим 8/10 ч.

темп. наружного

воздуха

Ночной малошумный

Снижение на 4 дБ(А)

85 %

режим 8/12 ч.

À Уровень звука

Режим без снижения

—

100 %

Á Время решения 6 часов

уровня шума

Время работы в малошумном режиме 10 часов

Малошумный режим 1

Снижение на 4 дБ(А)

85 %

Ã Макс. снижение на 8 дБ(A)

Режим с наименьшим

Снижение на 8 дБ(А)

75 %

уровнем шума 2

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 6300

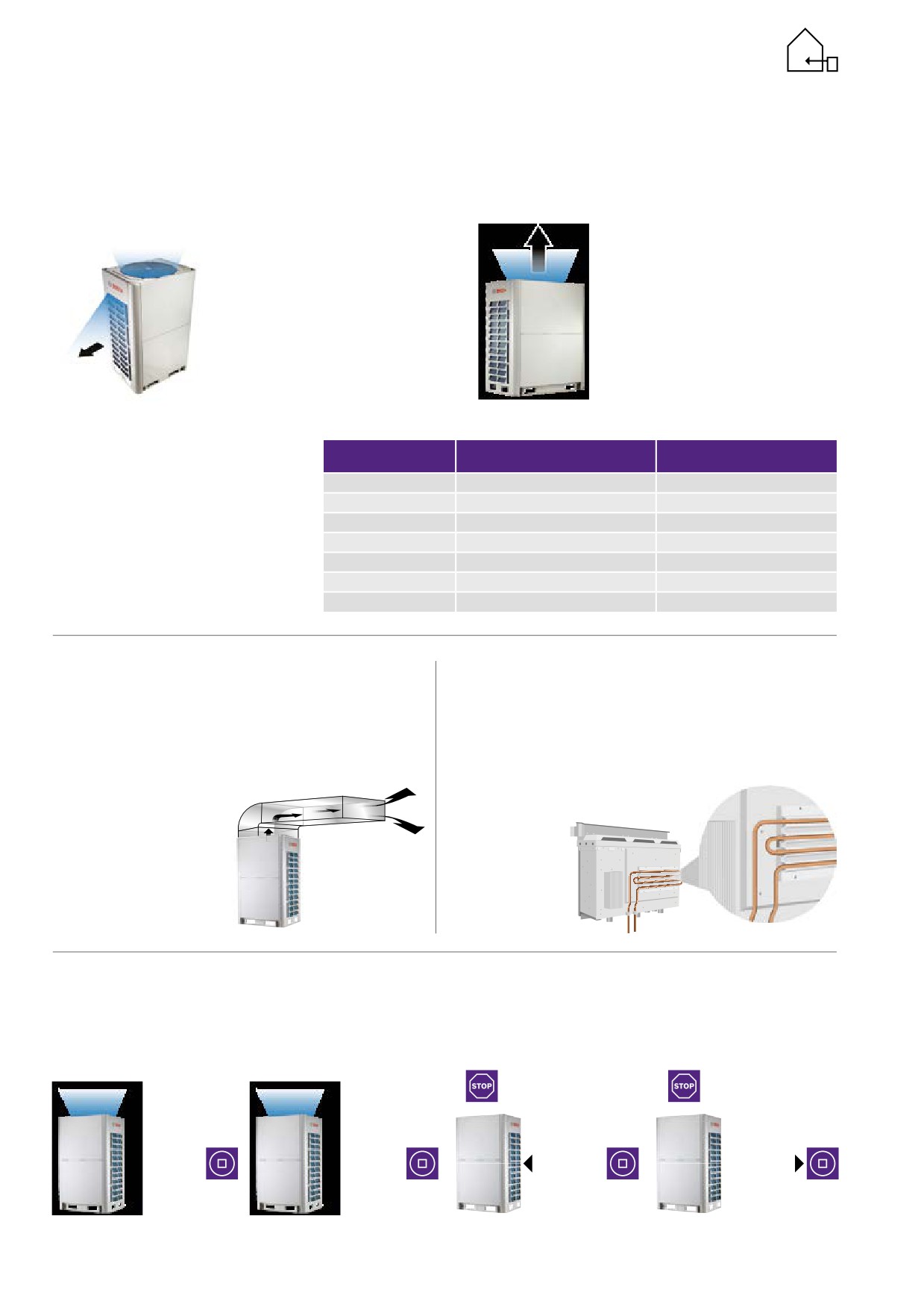

Чище, безопаснее, тише — автоматическая очистка и ограничение

производительности

Автоматическая

Функция автоматической очистки

Автоматическое удаление

Функция автоматического

очистка от пыли

наружного блока от пыли

снега

удаления снега защищает

способствует защите тепло-

наружный блок от снега.

обменника от пыли и других

Вентиляторы автоматически

загрязнений, что снижает

включаются на короткий

потребность в ручной очистке.

промежуток времени и удаляют

Очищенная система работает

снег.

с высокой эффективностью, как

Эта функция включается с

новая, и функционирует надежно.

помощью микропереключателя

на печатной плате наружного

блока.

С целью экономии энергии

Отображение на

Режим меню

Примечания

производительность может быть

цифровом дисплее

снижена со 100% до 40%, например,

n41

Режим ограничения мощности 1

Производительность 100%

в случае питания от аварийного

n42

Режим ограничения мощности 2

Производительность 90%

источника.

n43

Режим ограничения мощности 3

Производительность 80%

n44

Режим ограничения мощности 4

Производительность 70%

n45

Режим ограничения мощности 5

Производительность 60%

n46

Режим ограничения мощности 6

Производительность 50%

n47

Режим ограничения мощности 7

Производительность 40%

Внешнее статическое давление до 80 Па

Улучшенное охлаждение печатной платы

Наружный блок может работать при внешнем статическом

Удлиненная труба хладагента U-образной формы снижает

давлении до 80 Па. Это позволяет установить блоки,

температуру интеллектуального силового модуля (IPM),

например, на техэтаже с применением жалюзи или

обеспечивая тем самым надежную работу. По сравнению

подключить воздуховоды в случае необходимости.

с короткой U-образной трубой хладагента, температура

Настройка давления регулируется с помощью

силового модуля на 5 °С ниже. По сравнению с воздушным

микропереключателя

охлаждением,

на печатной плате

температура

наружного блока, можно

силового модуля

выбрать значения 20, 40,

ниже на 10 °C.

60 и 80 Па. Значение

по умолчанию — 0 Па.

Дистанционное выключение / аварийная сигнализация

Наружные блоки AF6300 оснащены двумя сухими контактами, входное напряжение которых составляет 12 В,

а выходное — 220 В. Входной сухой контакт можно использовать для получения дистанционного сигнала аварийного

выключения, а выходной сухой контакт можно подключить к внешнему аварийному сигналу.

Сигнал

Выходной сиг-

выключения

нал ошибки

атная работа

12 В

220 В

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 6300

Технические данные — серия Air Flux 6300A С,

возможность комбинирования блоков

AF6300A 22

AF6300A 28

AF6300A 33

AF6300A 40

AF6300A 45

AF6300A 50

Модель

C-3

Источник питания

В, кол-во

380 ~ 415, 3, 50

фаз, Гц

Охлаждение

Номинальная

кВт

22,4

33,5

производительность¹⁾

SEER

7,3

6,6

6,8

6,7

6,4

6,2

Нагрев

Номинальная

кВт

22,4

33,5

производительность¹⁾

SCOP

4,3

4,4

4,6

4,3

4,4

Подключаемые

Коэффициент

50 - 200

внутренние блоки

совместной нагрузки

Максимальное

шт,

количество

Уровень звукового давления²⁾

дБ(А)

Уровень звуковой мощности

дБ(А)

Характеристики

MCA

25,2

26,4

33,1

40,8

тока³⁾

MFA

Подключения

Жидкостная линия

мм (дюйм)

ø 12,7 (1/2")

ø 15,9 ( 5/8")

трубопроводов

Труба газовой линии

мм (дюйм)

ø 25,4 (1")

ø 28,6 (1"1/8)

низкого давления

Труба газовой линии

мм (дюйм)

ø 19,1 (3/4")

ø 22,2 (7/8")

высокого давления

Вентилятор

Тип

DC (постоянного тока)

Количество

шт,

Расход воздуха

м³/ч

9000

9500

10000

14000

14900

15800

Мощность двигателя

кВт

0,92

0,92 x 2

Внешнее статическое

Па

0 - 20 - 40 - 60 - 80

давление (ВСД)

Герметичный

Количество

шт,

спиральный

Тип масла

FV68H

инверторный

компрессор с

впрыском пара

Габаритные размеры нетто (Ш x В x Г)

мм

990 × 1635 × 825

1340 × 1635 × 825

Масса нетто

кг

232

300

Диапазон рабочих

Охлаждение

°C

-15 ~ 52

температур

Нагрев

°C

-25 ~ 19

Данные, относящиеся к нормам ЕС относительно фторсодержащих газов 517/2014

Экологическое воздействие

Содержит фторсодержащие парниковые газы

Тип хладагента

R-410A

Общий потенциал глобального потепления

кг CO₂ —

2088

(GWP)

экв.

Количество заправляемого хладагента

кг

т CO₂ — экв.

16704

20880

Циркуляция хладагента

Негерметичный

¹⁾ Номинальная производительность измерена в соответствии с EN 14511.

используется для выбора номинала автоматического выключателя и устройства защитного отключения.

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 6300

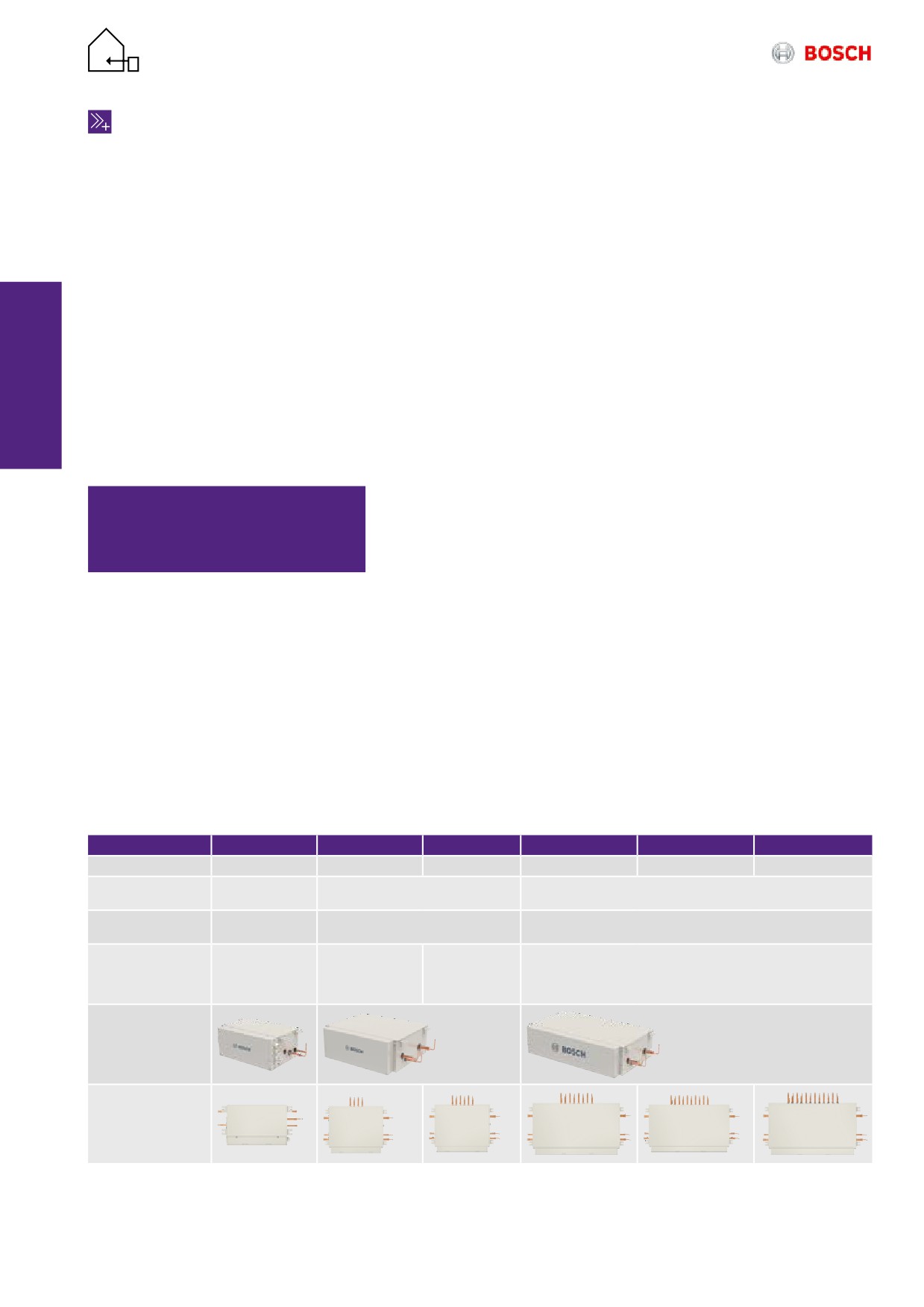

Принадлежности, необходимые для блоков серии Air Flux 6300

Распределительный блок (SBOX) AF-SB

Распределительные блоки Air Flux (SBOX) компании Bosch

подают хладагент к каждому из присоединенных внутренних

блоков в нужном агрегатном состоянии, чтобы блоки могли

работать в режимах охлаждения или нагрева независимо друг

от друга. Чтобы предотвратить одновременную работу

внутренних блоков (например, находящихся в одном

помещении) в режимах охлаждения и нагрева, несколько

внутренних блоков можно объединить в группы, тогда они

всегда будут работать в одном режиме.

► Компактный размер

► Простота монтажа

► К распределительному блоку SBOX можно присоединить

блоки мощностью до 85 кВт

► К распределительному блоку SBOX можно присоединить

1, 4, 6, 8, 10 или 12 соединительных

до 47 внутренних блоков

портов позволяют присоединить

► К распределительному блоку SBOX можно присоединить

до 12 групп

до 60 внутренних блоков

► В группу может входить до 5 внутренних блоков (эти

блоки всегда работают в одном режиме — охлаждения

или нагрева)

► Суммарная мощность устройств, входящих в группу —

до 16 кВт

► Плоская конструкция 195-200 мм (в зависимости

от модели)

► Модель AF-SB 01-1 L SBOX допускает охлаждение при

температуре до -15 °C, дренажная труба не требуется

Линейка изделий

Модель

AF-SB 01-1 L

AF-SB 04-1

AF-SB 06-1

AF-SB 08-1

AF-SB 10-1

AF-SB 12-1

Количество портов

Макс. количество

блоков на порт

Макс. производи-

тельность на порт

Макс. производи-

тельность на

распределительный

блок

Трехмерное


Вид сверху

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 6300

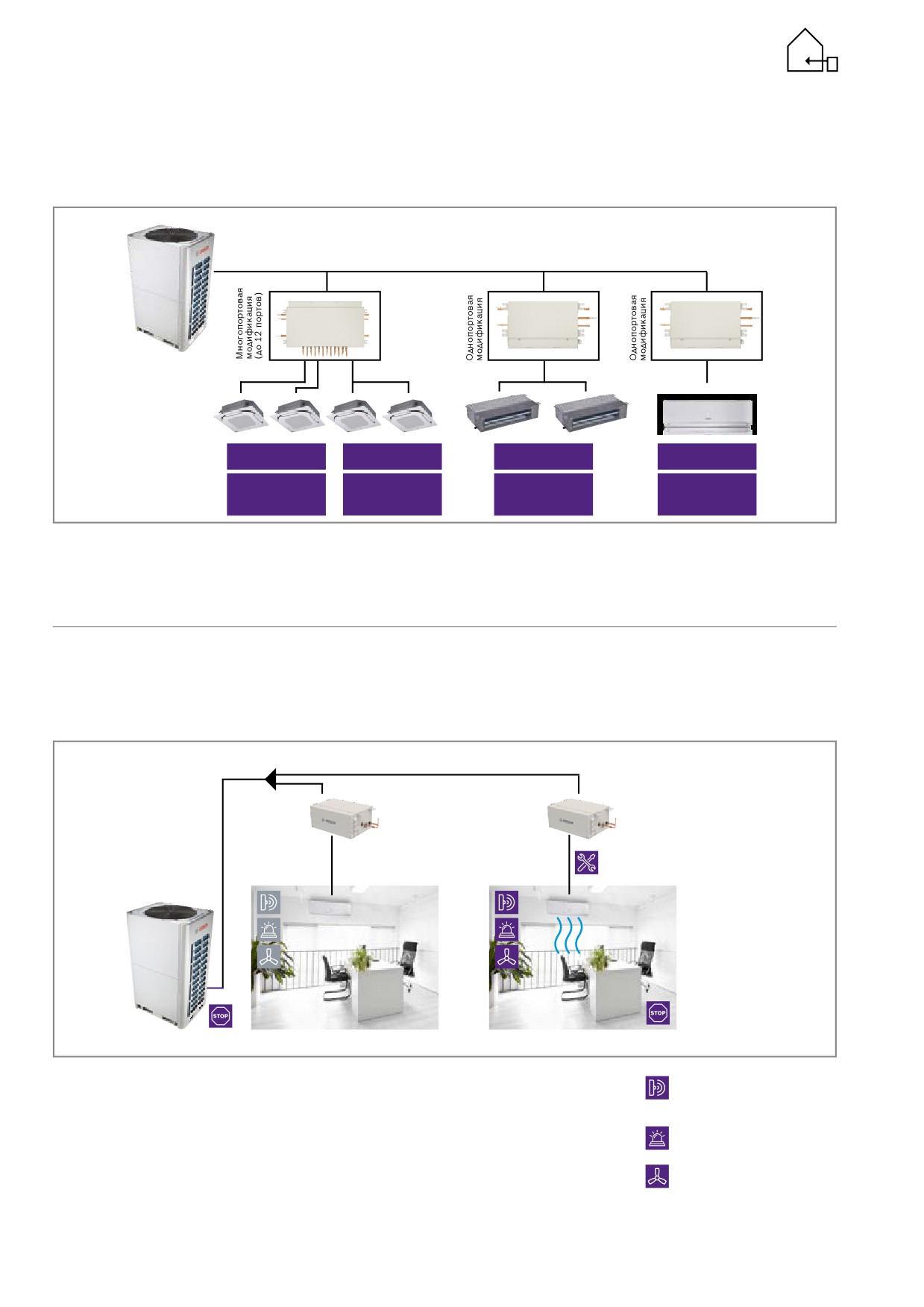

Модельный рад и характерные особенности — краткий обзор

Сгруппированные

Одиночные блоки

блоки

Индивидуальное

Группа (зона)

Индивидуальное

охлаждение

Охлаждение или

охлаждение

и нагрев

нагрев

и нагрев

Примечание:

Внутренние блоки, присоединенные к одному порту, одновременно способны работать только в одном режиме: охлаждение

или нагрев. Управление блоками при этом осуществляется независимо друг от друга.

Обнаружение утечки хладагента

Система автоматики в режиме реального времени отслеживает утечку хладагента в помещениях и обеспечивает безопасную и

надежную работу в соответствии с EN378.

Утечка

хладагента

Примечание:

Датчик обнаружения

хладагента R-410A

Функция обнаружения утечки хладагента имеется только у модели AF-SB 01-1 L.

(приобретается на месте)

Дополнительная информация приведена в инструкции по монтажу.

Аварийная сигнализация

(приобретается на месте)

Вытяжной вентилятор

(приобретается на месте)

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 6300

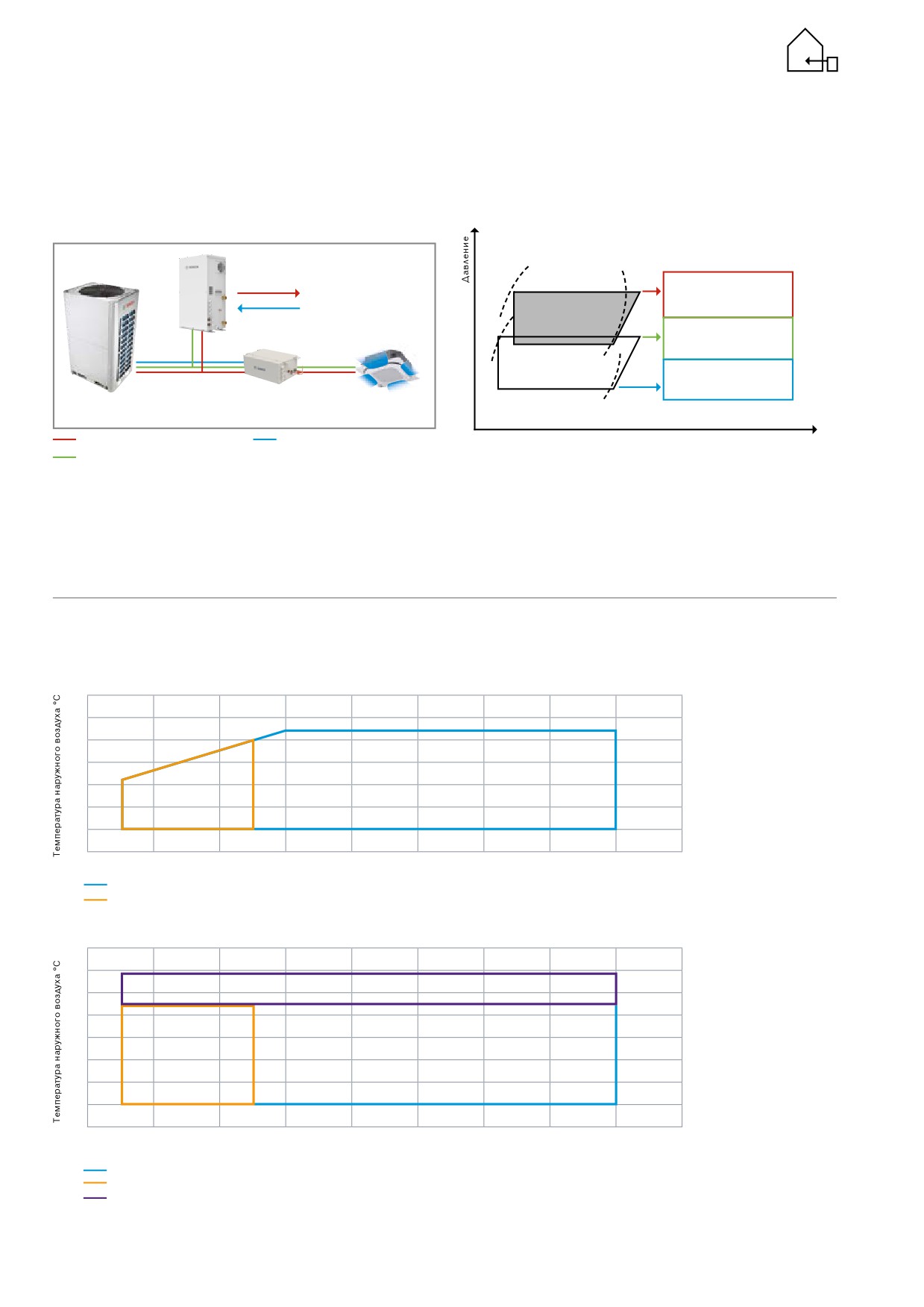

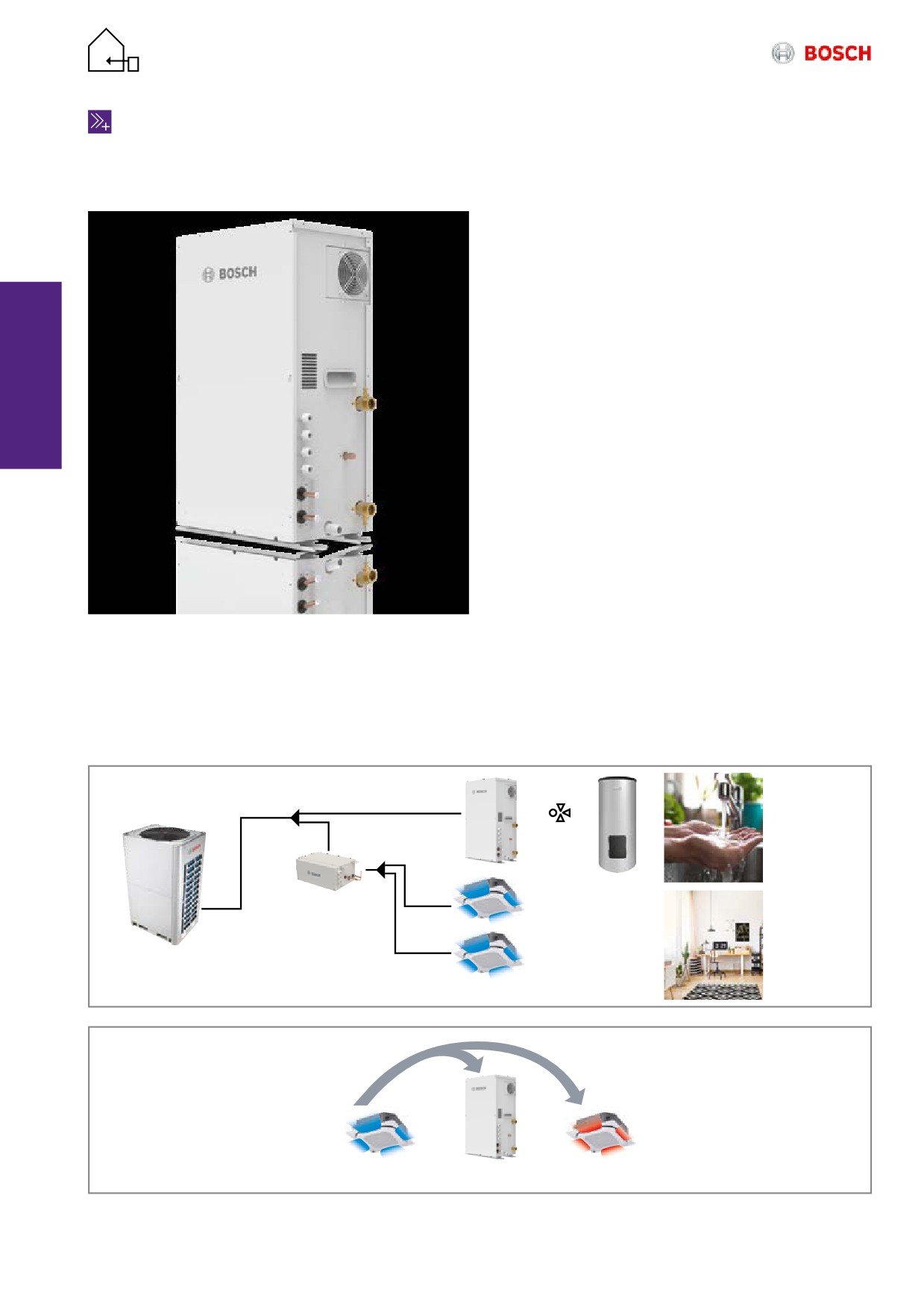

Дополнительные изделия для моделей Air Flux 6300

Гидромодуль Hydro Box AF-HB 140-1

Hydro Box AF-HB 140-1 представляет собой гидравлический

соединительный модуль подготовки горячей воды для быто-

вых нужд, работающий с блоками серии AF6300A. Гидромо-

дуль Hydro Box имеет свой холодильный контур (с хладаген-

том R-134a), включая компрессор. В систему с гидромодулем

Hydro Box также должны входить внутренние блоки VRF

(с производительностью не менее 50% от производительно-

сти наружного блока).

► Выходная мощность 14 кВт (A 7 °C/W 45 °C)

► Температура воды на выходе от 25 до 80 °C

► Широкий диапазон рабочих температур: от -20

до +43 °C

► До 10 гидромодулей Hydro Boxes можно включить

по каскадной схеме (общая мощность 140 кВт)

► Низкие инвестиционные затраты (благодаря кондици-

онированию и подготовке горячей воды для бытовых

нужд в одной системе)

► Низкие эксплуатационные расходы (поскольку тепло

из охлаждаемых помещений может быть использовано

для подготовки воды для бытовых нужд)

► Компактные габариты (В: 795 мм, Ш: 450 мм, Г: 300 мм)

и вес (58 кг)

► Рекуперация теплоты при охлаждении внутренними

блоками, бесплатная горячая вода

► Нет необходимости в дополнительном электрическом

нагревателе

► Несколько вариантов подготовки горячей воды

► Ряд дополнительных функций, включая уничтожение

патогенных микроорганизмов, содержащихся в нагре-

ваемой воде

Подготовка горячей воды

Схема системы

Трехходовой

клапан

Горячее водо-

Гидромодуль Hydro Box

снабжение

Блок

SBOX

Резервуар

с водой

Теплый пол

Рекуперация тепла

Наружный блок VRF

Внутренние блоки с переменным

потоком хладагента (VRF)

Нагрев и подготовка горячей воды без затрат

Охлаждение

Подготовка горячей воды

Нагрев

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 6300

2-ступенчатый холодильный цикл

Система оснащена двумя компрессорами и двумя контурами хладагента.

Гидромодуль Hydro Box

P_cond (R-134a)

Горячая вода

R-134a Вода 80 °C

Нагреваемая вода

Блок

P_cond (R-410A)

SBOX

R-410A R-134a ~45 °C

P_evap (R-134a)

P_evap (R-410A)

Воздух R-410A ~2 °C

Внутренние блоки

Рекуперация тепла

с переменным потоком

Наружный блок VRF

хладагента (VRF)

Газ высокого давления

Газ низкого давления

Энтальпия

Жидкостная линия

Сигнальный провод

Низкотемпературная ступень

Контур хладагента R-410A наружного блока поглощает тепло из окружающей среды и отдает тепловую энергию пластинчатому

теплообменнику, находящемуся внутри гидромодуля Hydro Box.

Высокотемпературная ступень

Контур хладагента R134a в гидромодуле Hydro Box поглощает тепло от хладагента R-410A и передает тепловую энергию воде.

Диапазон рабочих температур

Режим нагрева

-10

-20

-30

Температура воды на выходе, °С

Непрерывный нагрев

Режим прогрева

Режим ГВС

-10

-20

-30

Температура воды на выходе, °С

Непрерывный нагрев

Режим прогрева

Диапазон работы в основном режиме охлаждения

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 6300

Дополнительные изделия для моделей Air Flux 6300

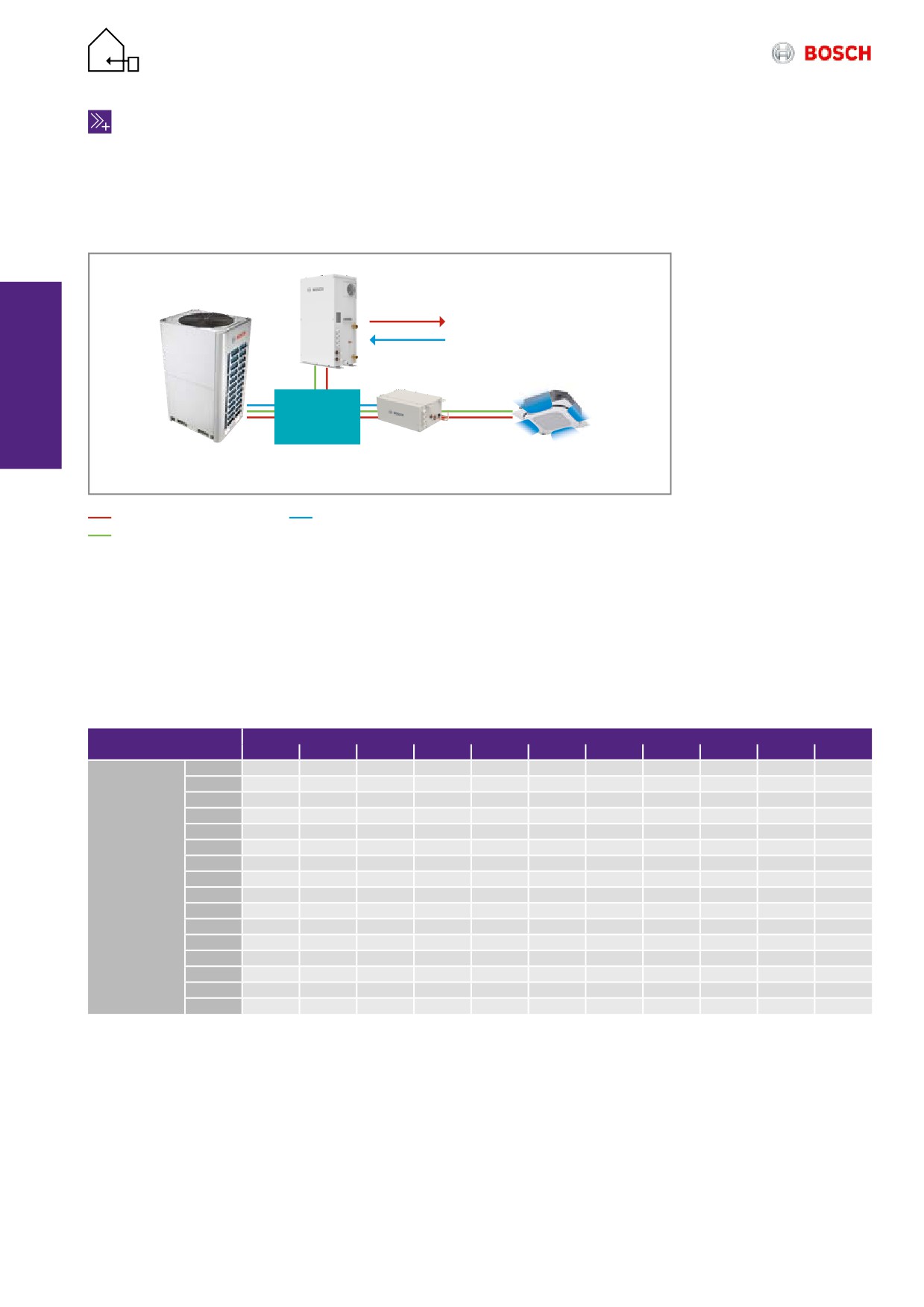

Коэффициент совместной нагрузки до 200 %

Если в системе внутренние блоки используются вместе с гидромодулями Hydro Box, коэффициент совместной нагрузки может

достигать 200 %.

Гидромодуль Hydro Box

Горячая вода

Нагреваемая вода

Блок

SBOX

Коэф.

совместной

нагрузки

50~200 %

Рекуперация тепла

Внутренние блоки

Наружный блок VRF

с переменным потоком хлада-

гента (VRF)

Газ высокого давления

Газ низкого давления

Жидкостная линия

Сигнальный провод

Примечание:

Система не должна состоять только из гидромодулей Hydro Box - производительность подключенных внутренних блоков

должна составлять не менее 50 % производительности наружного блока. Если в системе содержатся только гидромодули Hydro

Box, возникает проблема с размораживанием, а также могут возникнуть неполадки при возврате масла.

Общий коэффициент = Коэффициент гидромодулей Hydro Box + Коэффициент внутренних блоков

Общий коэффициент

Коэффициент гидромодулей Hydro Box

100

Коэффициент

внутренних

блоков

100

110

120

130

140

150

100

110

120

130

140

150

160

100

110

120

130

140

150

160

170

100

110

120

130

140

150

160

170

180

100

110

120

130

140

150

160

170

180

190

100

110

120

130

140

150

160

170

180

190

200

110

120

130

140

150

160

170

180

190

200

120

130

140

150

160

170

180

190

200

130

140

150

160

170

180

190

200

140

150

► Общий коэффициент гидромодулей Hydro Box + внутренних блоков VRF: 50-200 %

► Общий коэффициент внутренних блоков VRF с установленным гидромодулем Hydro Box: 50-130 %

► Общий коэффициент гидромодулей Hydro Box: 0-100 %

► Допускается присоединение только гидромодуля Hydro Box? НЕТ

► Минимальный общий коэффициент внутренних блоков VRF: 50 %

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 6300

Технические характеристики — гидромодули AF-HB 140-1

AF-HB 140-1

Теплопроизводительность при номинальной температуре воды 40 / 45 °C (на входе / выходе)

кВт

Цвет корпуса

снежно-белый

Габариты (В x Ш x Г)

мм

795 × 450 × 300

Масса блока

кг

Масса блока в упаковке

кг

Расход воды минимальный / номинальный / максимальный

м³/ч

1,2 / 2,4 / 2,9

Диаметр соединений трубопроводов водяного контура (наружная резьба)

мм

25,4

Расчетное давление воды

МПа

0,1 - 0,3

Расчетное давление хладагента R-410A

МПа

4,0

Расчетное давление хладагента R-134a

МПа

3,1

Количество предварительно заправленного хладагента R-134a

кг

1,2

Диаметр трубы хладагента (жидкостная / газовая линия)

мм

9,52 / 12,7

Количество предварительного заправленного холодильного масла FV50S

0,4

Номинальный уровень звукового давления

дБ(А)

Номинальный уровень звуковой мощности

дБ(А)

Рабочий диапазон температуры наружного воздуха в режиме нагрева

°C

-20 ~ 30

Рабочий диапазон температуры наружного воздуха для подготовки горячей воды для бытовых нужд

°C

-20 ~ 43

Допустимая температура наружного воздуха

°C

0 ~ 40

Диапазон температуры воды во время работы

°C

25 ~ 80

Источник питания

220 ~ 240 ± 10 %

Гц

Ток MCA / MFA

16 / 20

Общие меры предосторожности в отношении водяного контура

Перед началом монтажа проверьте следующее:

► Напор воды: 1 ~ 3 бар

► Температура воды: 5 ~ 80 °C

Установите в водопроводных контурах необходимые защитные устройства, чтобы давление воды не превышало

максимального рабочего давления.

Качество воды должно соответствовать директиве ЕС 98/83EC.

Параметр

Значение

Параметр

Значение

Акриламид

0,10 мкг/л

Нитраты

50 мг/л

Сурьма

5,0 мкг/л

Нитриты

0,50 мг/л

Мышьяк

10 мкг/л

Пестициды

0,10 мкг/л

Бензол

1,0 мкг/л

Пестициды — всего

0,50 мкг/л

Бензапирен

0,010 мкг/л

Полициклические ароматические воды углеводороды

0,10 мкг/л

Бор

1,0 мг/л

Селен

10 мкг/л

Бромат

10 мкг/л

Тетрахлорэтилен и трихлорэтилен

10 мкг/л

Кадмий

5,0 мкг/л

Тригалогенметаны — всего

100 мкг/л

Хром

50 мкг/л

Винилхлорид

0,50 мкг/л

Медь

2,0 мг/л

Жесткость воды

Цианид

50 мкг/л

Требование к мягкости воды для Hydro Box: < 3,37 °dH.

1,2-дихлорэтан

3,0 мкг/л

Жесткость

Значение

Эпихлоргидрин

0,10 мкг/л

мг(CaCO₃)/л

0 ~ 60

Фторид

1,5 мг/л

ммоль/л

0 ~ 0,60

Свинец

10 мкг/л

dGH/°dH

0 ~ 3,37

Ртуть

1,0 мкг/л

г/галл

0 ~ 3,50

Никель

20 мкг/л

ч/млн

0 ~ 60

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 6300

Технические характеристики — гидромодули AF-HB 140-1

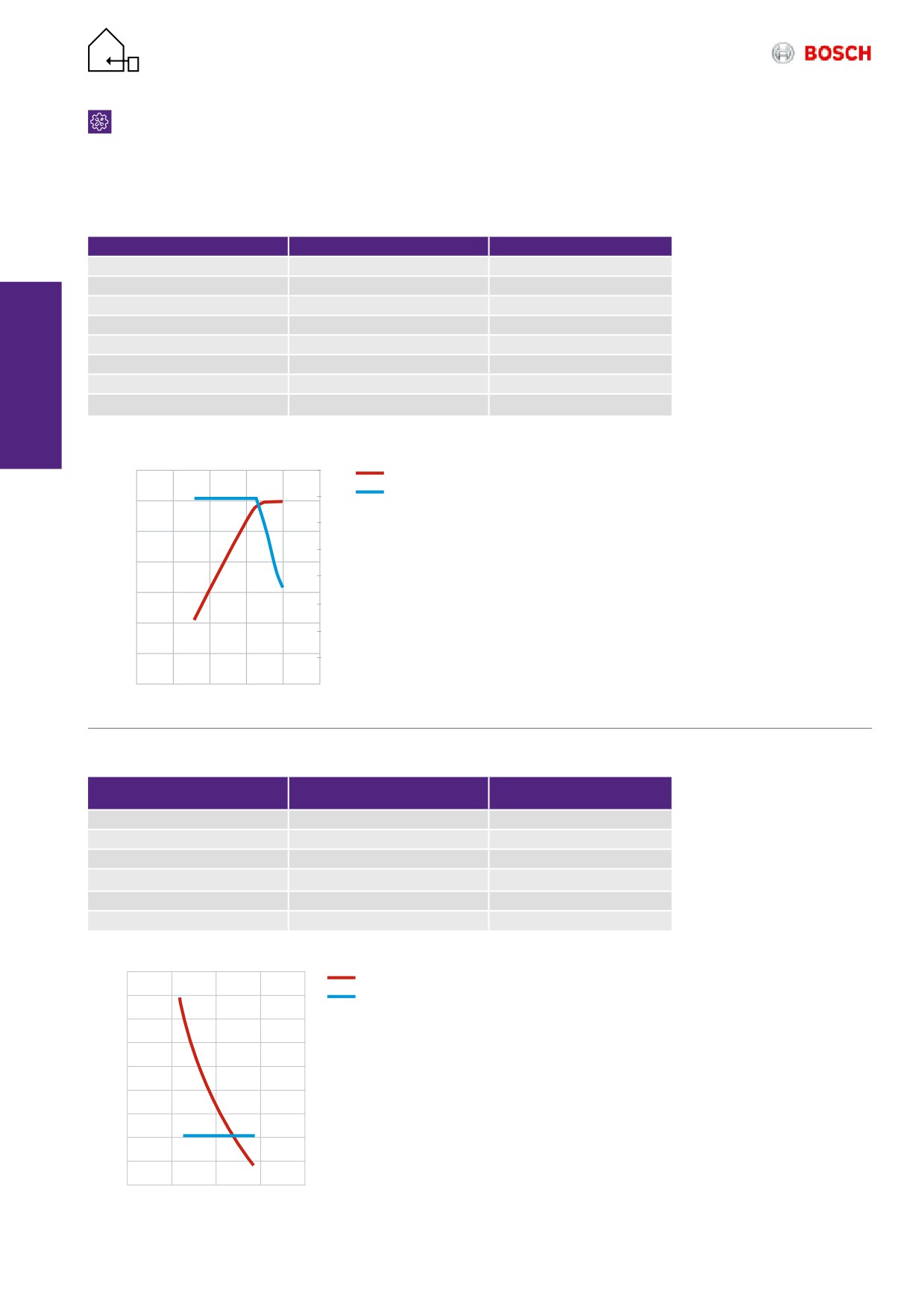

Теплопроизводительность и потребляемая мощность

В зависимости от различных температур воды на входе (при постоянном расходе воды 2,4 м³/ч):

Температура воды на входе (°С)

Теплопроизводительность (кВт)

Потребляемая мощность (Вт)

1,035

1,594

2,117

2,379

2,641

2,903

2,984

3500

Потребляемая мощность

Мощность

3000

2500

2000

Вт

кВт

1500

1000

500

100

°C

В зависимости от различных расходов воды:

Расход воды (м³/ч)

Коэффициент мощности

Коэффициент

производительности

1,2

100 %

114 %

1,5

100 %

108 %

1,8

100 %

104 %

2,1

100 %

102 %

2,4

100 %

2,9

100 %

98 %

116

Коэффициент мощности на входе

114

Коэффициент производительности

112

110

108

104

102

100

м³/ч

Общий каталог систем VRF

Системы кондиционирования с переменным потоком хладагента (VRF)

Наружные блоки серии Air Flux 6300

Несколько имеющихся функций

Функция дезинфекции

Имеется два режима дезинфекции. Один предназначен для монтажа, другой — для ежедневного домашнего использования.

Логика работы функции дезинфекции

мин. (TбакаS_DI+5, 82)

TбакаS DI

TбакаS DI-1

Удовлетворительный интервал

времени перезапуска

ВКЛ.

Комп.

ВЫКЛ.

Время

Время дезинфекции при высокой температуре

Общее время дезинфекции

Функция насоса горячей воды для бытовых нужд (ГВС)

Функцию можно регулярно задействовать для подачи горячей воды в течение 24 часов, что повышает комфорт.

Цикл работы зависит от потребностей, а также от длины водопроводной системы.

№

ВРЕМЯ

8:00

ВКЛ.

12:00

ВЫКЛ.

15:00

18:00

6:00

6:30

7:00

7:30

8:00

8:30

9:00

9:30

Функция предустановки температуры

Используется только тогда, когда гидромодуль находится в режиме нагрева, что регулируется по температуре горячей воды

на выходе.

№

ВРЕМЯ

ТЕМП.
