Bosch Системы кондиционирования с переменным расходом хладагента (VRF). Общий каталог - часть 4
Системы кондиционирования с переменным потоком хладагента (VRF)

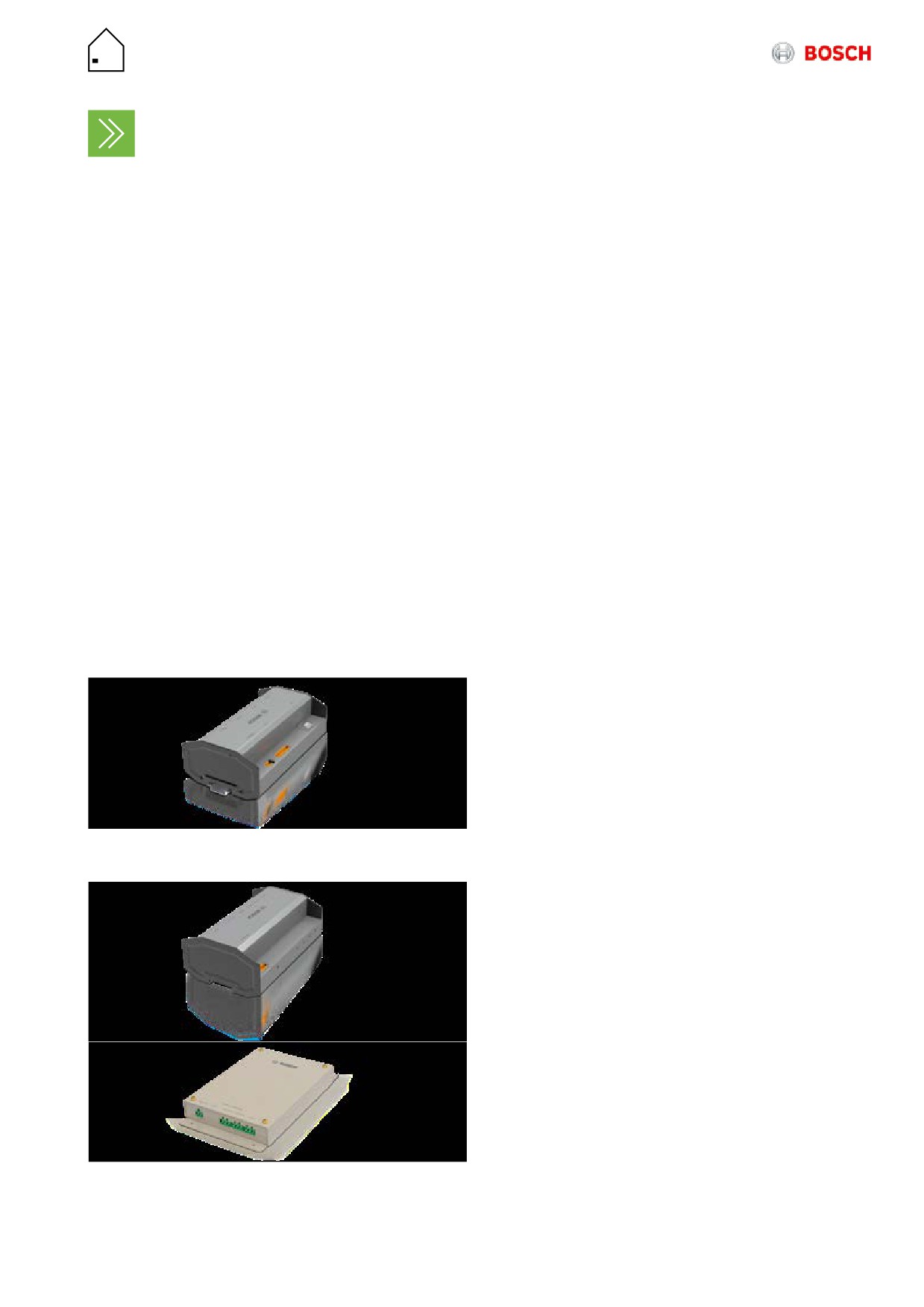

Air Flux — интеллектуальный менеджер ACC M для систем VRF
Air Flux — интеллектуальный менеджер ACC M для систем VRF
Эффективное управление системой в сочетании с широким спектром возможно-
стей мониторинга
Bosch ACC M — это собственная система Bosch управления зданием для кондиционеров
VRF. Она обладает множеством функций и идеально подходит для тех случаев, когда в
здании не установлена другая система управления.
Ключевые моменты
► Оптимальная организация энергопотребления
► Простое и интуитивно понятное управление
► Планирование расписания на неделю и на год
► Сообщения об ошибках и о необходимости обслу-
живания
ACC M — шлюз / ACC MSW — программное
обеспечение для интеллектуального управления
системами VRF
► Шлюз позволяет управлять до 32 системами с 256
внутренними блоками. Возможность объединения до 10
шлюзов для управления до 2560 блоками - всё с одного
компьютера!
► Простота эксплуатации — централизованный мониторинг
и управление зданием
► Экономия энергии благодаря оптимизации работы си-
стемы
► Дополнительное программное обеспечение (ACC MSW)
обеспечивает еще больше функциональных возможно-
стей
► Составление еженедельного и ежегодного расписаний
► Индикатор работы при низкой нагрузке
► Создание оперативных отчетов (ежедневных, ежене-
дельных, ежемесячных)
► Индикация ошибок и аварийных оповещений
► Индикатор необходимости очистки воздушного фильтра
► Аварийное отключение и включение аварийной сигна-
лизации
Общий каталог систем VRF
91
Системы кондиционирования с переменным потоком хладагента (VRF)
Air Flux — решения для систем управления зданиями (BMS)
Air Flux — решения для систем управления зданиями (BMS)
Оптимальное подключение к системе
Независимо от протокола передачи данных шлюзы Bosch надежно соединяют каждую
систему VRF с системой управления зданием.
Ключевые моменты
► Доступность обновлений программного обеспе-
чения
► Возможность подключения дополнительных за-
щитных устройств
ACC BAC — шлюз BACnet
► Контроль и управление серией Bosch AF с технологией
BMS в сочетании с другими устройствами, использую-
щими платформу BACnet, такими как системы пожарной
сигнализации и освещения
► 4 группы портов связи RS485 обеспечивают подключе-
ние к системе BMS до 256 внутренних блоков
► Встроенный веб-сервер
► Подключение каждого порта к портам XYE наружных
блоков
ACC LON — шлюз LonWorks
► Контроль и управление серией Bosch AF с технологией
BMS в сочетании с другими устройствами, исполь-
зующими платформу LonWorks, такими как системы
обеспечения безопасности, пожарной сигнализации и
освещения
► Позволяет подключить к системе BMS до 32 внутренних
блоков
► Встроенный веб-сервер
ACC MOD — шлюз Modbus
► Подключение серии Bosch AF к системам BMS, построен-
ным с использованием протокола связи Modbus
► Позволяет подключить до 64 внутренних блоков
► Встроенный веб-сервер
Для пультов управления выпускаются дополнительные принадлежности в зависимости от фактических требований
к управлению. Дополнительную информацию можно получить у уполномоченного торгового представителя.
92
Общий каталог систем VRF

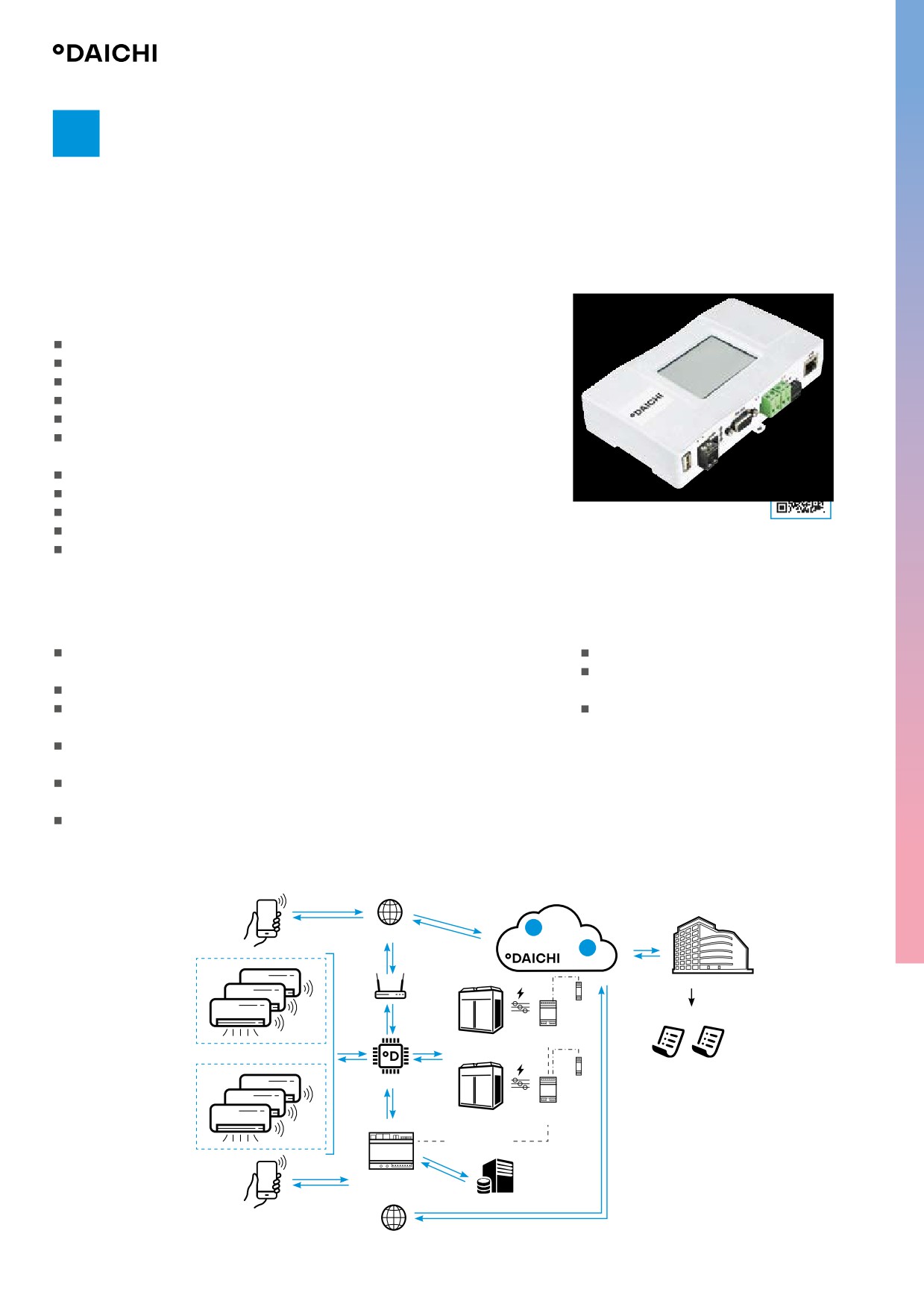

Контроллер централизованного управления
климатическими системами
DCM-NET-01 / DCM-BMS-01
Специальное оборудование и программное обеспечение осуществляет управление, сбор
и предоставление статистических данных, позволяет персонализировать пользовательские
функции и «обучить» кондиционер личным предпочтениям владельца.
Функции приложения для пользователей:
► Режим работы кондиционера.
► Планирование режима работы кондиционера на неделю.
► Создание пользовательских сценариев управления и быстрых команд.
► Управление кондиционером с нескольких мобильных устройств.
► Система управления правами доступа для разных пользователей.
► Автоматический контроль ошибок, и настройка оповещений о работе
системы.
► Просмотр индикативных данных о потреблении электроэнергии.
► Просмотр данных о работе кондиционера за выбранный период времени.
► Голосовое управление кондиционером (Алиса Яндекс).
► Интеграция с Apple HomeKit и Google Home.
Инструкция
по монтажу
► Управление кондиционером по геолокации.
и эксплуатации
Функции приложения для
Интерфейсы доступа
сервисных служб:
к системе:
►
Интеграция системы кондиционирования в единую систему управления
Панель управления на контроллере.
зданием (BMS) напрямую или через облачный сервис Daichi.
►
Личный кабинет в облачном сервисе
►
Управление несколькими системами VRF через общий контроллер.
Daichi.
►
Контроль и мониторинг параметров работы системы кондиционирования
►
Подключение через RS232 (ASCII),
для сервисных служб.
RS485 (Modbus RTU в соответствии
►
Предоставление данных для поквартирного биллинга
со стандартом EIA/ TIA-485),
за энергопотребление наружных блоков системы.
Ethernet (ASCII & MODBUS IP),
►
Интеграция в сторонние облачные сервисы (управляющих компаний,
KNX (опция).
сервисных служб и т.д.).
►
Возможность управления всеми внутренними блоками системы.
Все VRF системы Bosch, представленные
в каталоге, могут управляться с помощью
контроллера централизованного управления
DCM-NET-01 / DCM-BMS-01.
WEB
N
N
1
N
KCT-10
HDR-15-12
1
WB-MAP3H
VRF 1
1...
N
N
KCT-10
HDR-15-12
N
WB-MAP3H
VRF N
RS485 Modbus RTU
1
WB6
WEB
Общий каталог систем VRF
93

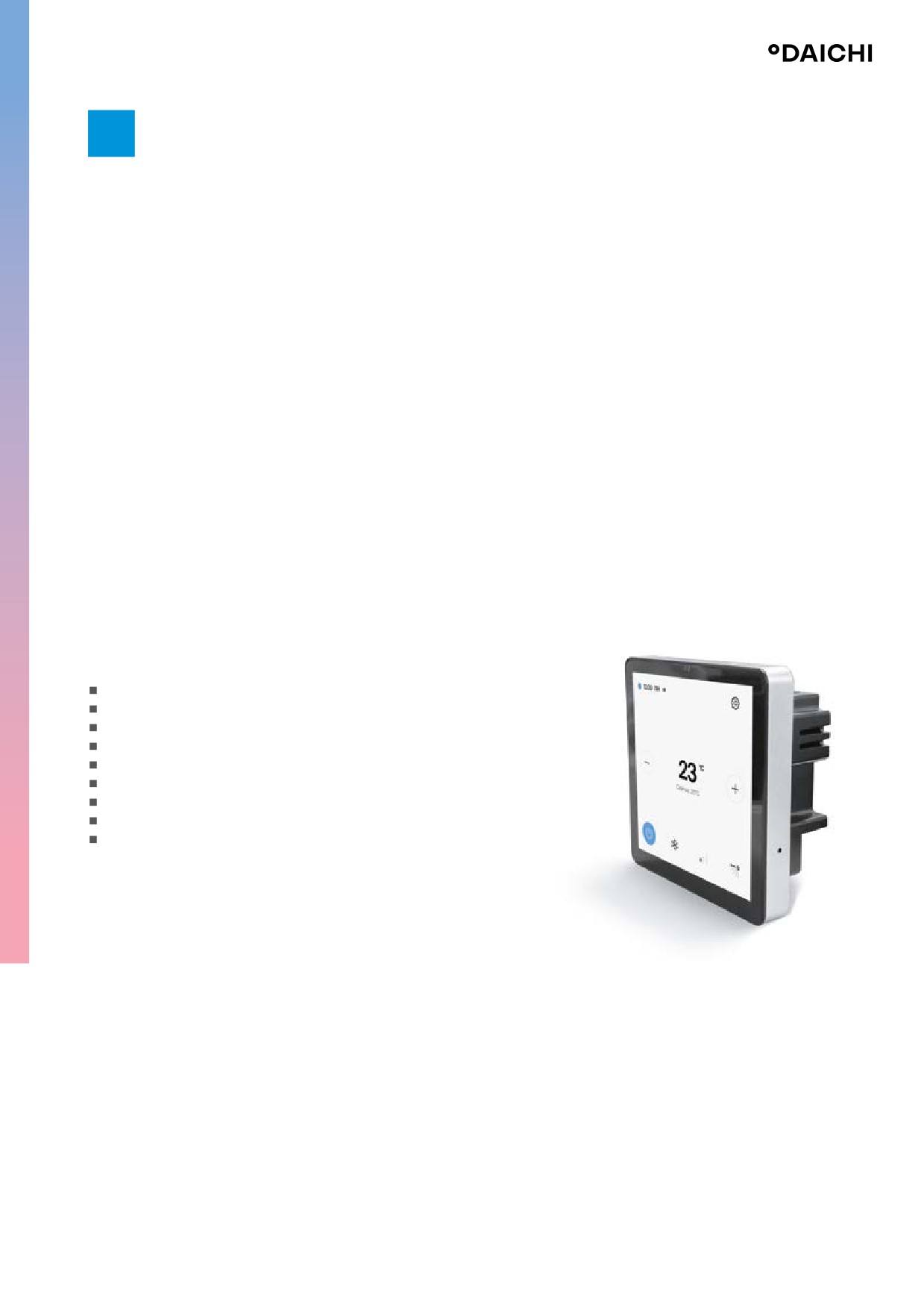

Контроллер индивидуального управления внутренними
блоками
DC70W
Новый индивидуальный контроллер Daichi позволяет с легкостью осуществлять управление
внутренними блоками как при помощи стильного сенсорного экрана, так и посредством
Wi-Fi через приложение Daichi Comfort со смартфона или веб-браузера с ПК.
Главные особенности:
►
Стильный дизайн
►
Сенсорный экран
►
Интуитивно понятный интерфейс
►
Изменение режимов работы внутреннего блока
►
Изменение скорости вращения вентилятора
►
Контроль загрязненности фильтра
►
Отображение истории ошибок
►
Простое подключение к внутреннему блоку
►
Подключение к Wi-Fi с возможностью управления через
приложение Daichi Comfort со смартфона или через веб-браузер
с ПК (опция)
*доступен с 3-го квартала 2022
94
Общий каталог систем VRF
Инструменты
и техническая
информация
97 Поддержка планировщика Bosch
98 Технические характеристики - Наружные блоки
99 Данные о энергопотреблении изделий
100 Обзор присоединенных электрических нагрузок
102 Технические характеристики - Внутренние блоки

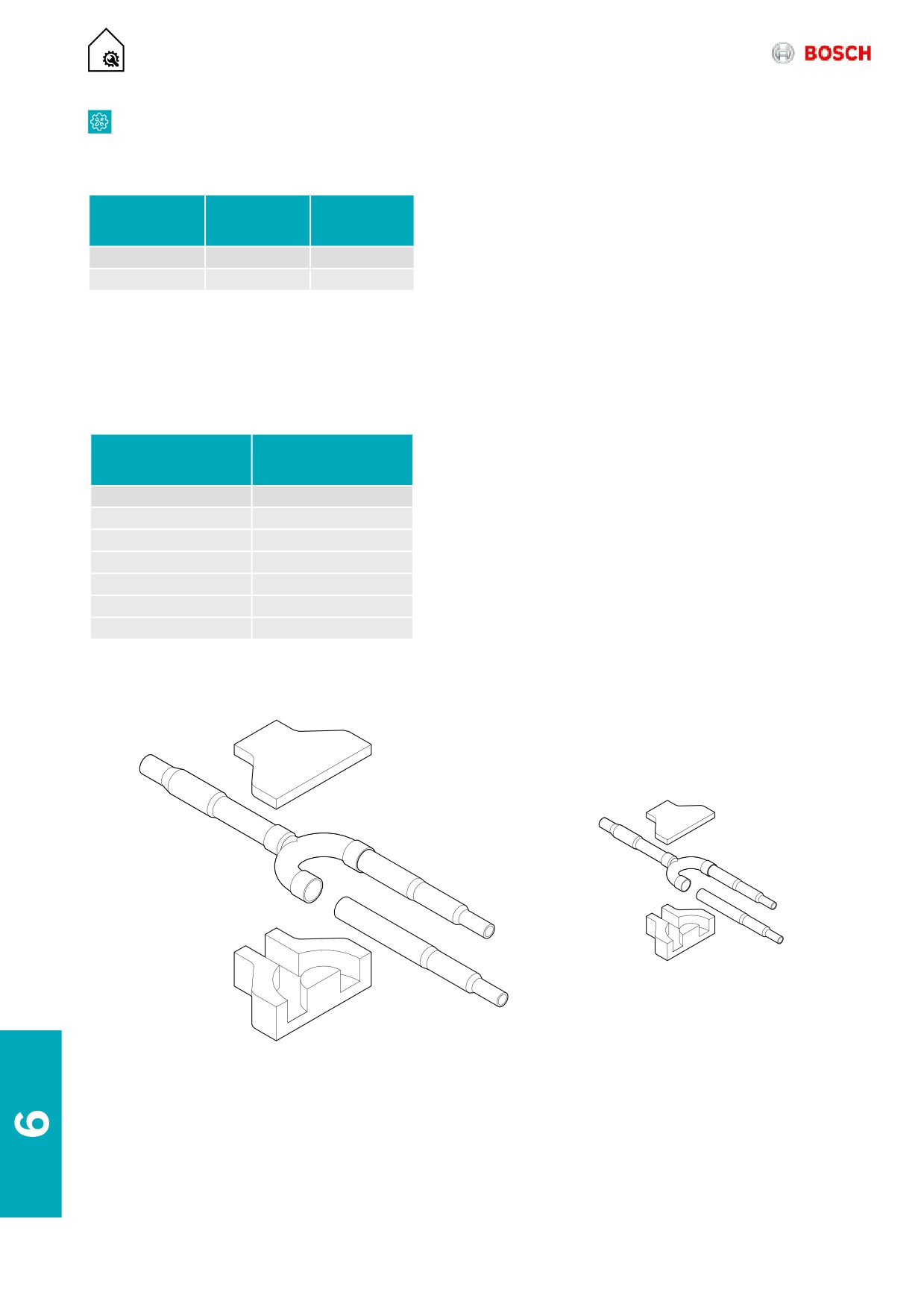

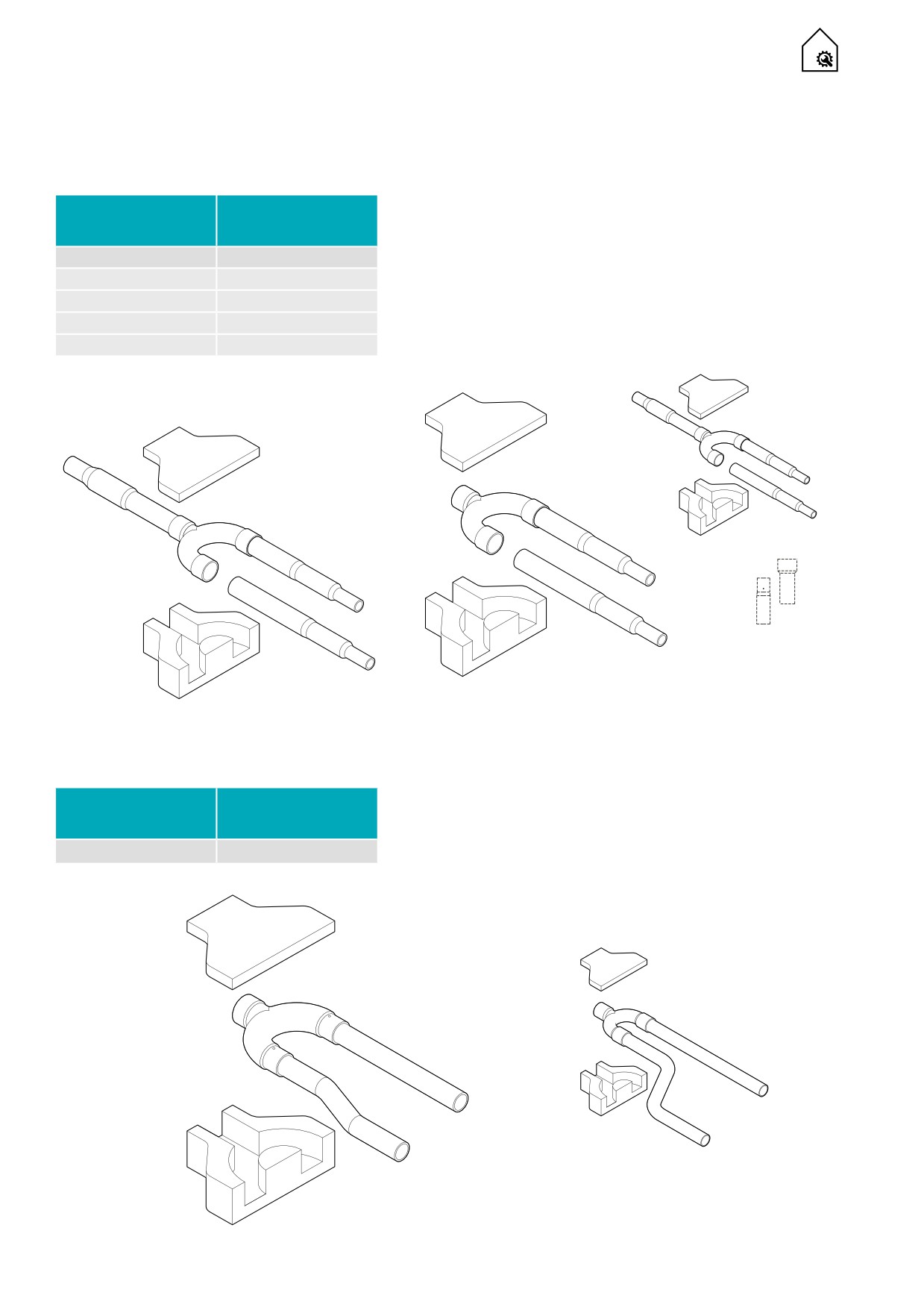

104 Разветвители для VRF-систем
96
Общий каталог систем VRF
Системы кондиционирования с переменным потоком хладагента (VRF)
Поддержка планировщика Bosch
i Поддержка планировщика Bosch
Программное обеспечение для выбора
Air Select компании Bosch
Простота и гибкость
При помощи программного обеспечения для выбора Air
Select компании Bosch каждый может разрабатывать
системы без специальных знаний в области программного
обеспечения. ПО использует раскрывающиеся списки
и перетаскивание элементов Drag&Drop, что делает работу
в программе интуитивно понятной. Программа Air Select
использует Web-технологии (bosch-airselect.com), она
доступна с любого компьютера с подключением к Интернету.
Поэтому вы можете выполнить необходимую работу, где бы
вы не находились.
Файлы AutoCAD и BIM компании Bosch
Удобно
Компания Bosch предлагает различные типы файлов,
относящиеся к нашему ассортименту климатического
оборудования, такие как Revit (.rfa), 2D/3D AutoCAD (.dwg
и .dxf) и .STEP, которые очень полезны для проектировщиков
с целью визуализации расположения системы в схеме здания.
Эти файлы можно скачать по адресу
Руководство для проектировщика компании
Bosch
Полезно
Руководство для проектировщика компании Bosch для систем
VRF — это своего рода сборник инструкций по монтажу,
содержащий самую важную информацию, необходимую
для выбора системы: технические характеристики, такие
как габариты устройств, производительность, масса
и потребляемая мощность.
Общая информация о различиях между технологиями
и монтажные чертежи полезны при выборе системы VRF
и расчете площади, необходимой при каскадном включении.
Общий каталог систем VRF
97
Системы кондиционирования с переменным потоком хладагента (VRF)
Технические характеристики - Наружные блоки
Технические характеристики - Наружные блоки
Система
Номи-
Ширина
Высота
Глубина
Масса
Макс.
Уровень
Предва-
Макс.
SEER/SCOP
с переменным
нальная
количество
звукового
рительная
расход
потоком хладагента
холодо-
подсоеди-
давления2)
заправка
воздуха
(VRF)
производи-
ненных
хладагентом
тельность1)
внутренних
блоков
(кВт)
(мм)
(мм)
(мм)
(кг)
-
(дБ(А))
(кг)
(м3/ч)
-
Двухтрубные наружные блоки VRF (без возможности объединения)
6,8/
AF5300A 25-3
25,2
990
1635
825
237
13
58
11
11000
4,0
6,4/
AF5300A 28-3
28,0
990
1635
825
237
16
58
11
11000
4,1
6,1/
AF5300A 33-3
33,5
990
1635
825
237
20
60
11
11000
4,2
6,3/
AF5300A 40-3
40,0
1340
1635
825
287
23
62
13
13000
3,8
5,6/
AF5300A 45-3
45,0
1340
1635
825
287
26
65
13
13000
4,1
5,4/
AF5300A 50-3
50,0
1340
1635
825
305
29
65
13
13000
4,0
5,4/
AF5300A 56-3
56,0
1340
1635
825
356
33
66
17
17000
4,3
6,3/
AF5300A 62-3
61,5
1340
1635
825
356
36
66
17
17000
3,7
5,4/
AF5300A 67-3
67,0
1740
1830
825
422
39
67
22
25000
4,4
5,8/
AF5300A 73-3
73,0
1740
1830
825
445
43
68
22
25000
4,1
6,2/
AF5300A 79-3
78,5
1740
1830
825
445
46
68
22
25000
3,7
5,2/
AF5300A 85-3
85,0
1740
1830
825
490
50
68
25
24000
4,1
5,9/
AF5300A 90-3
90,0
1740
1830
825
490
53
68
25
24000
3,8
Двухтрубные наружные блоки VRF (с возможностью объединения)
6,9/
AF5300A 25 C-3
25,2
990
1635
825
237
13
58
11
11000
4,1
6,5/
AF5300A 28 C-3
28
990
1635
825
237
16
58
11
11000
4,1
6,1/
AF5300A 33 C-3
33,5
990
1635
825
237
20
60
11
11000
4,3
6,4/
AF5300A 40 C-3
40
1340
1635
825
287
23
62
13
13000
3,9
5,6/
AF5300A 45 C-3
45
1340
1635
825
287
26
65
13
13000
4,1
5,9/
AF5300A 50 C-3
50
1340
1635
825
360
29
65
17
17000
4,0
5,4/
AF5300A 56 C-3
56
1340
1635
825
360
33
66
17
17000
4,4
6,4/
AF5300A 62 C-3
61,5
1340
1635
825
360
36
66
17
17000
3,8
5,7/
AF5300A 67 C-3
67
1740
1830
825
445
39
67
22
25000
4,5
5,8/
AF5300A 73 C-3
73
1740
1830
825
445
43
68
22
25000
4,2
6,2/
AF5300A 79 C-3
78,5
1740
1830
825
445
46
68
22
25000
3,9
5,2/
AF5300A 85 C-3
85
1740
1830
825
490
50
68
25
24000
4,1
5,9/
AF5300A 90 C-3
90
1740
1830
825
490
53
68
25
24000
3,8
1) Номинальная производительность измерена в соответствии с EN 14511.
2) Расстояния измерения зависят от типа модели и мощности. Подробная информация Õ справочники технических характеристик.
98
Общий каталог систем VRF
Системы кондиционирования с переменным потоком хладагента (VRF)
Технические характеристики - Наружные блоки
Система
Номи-
Ширина
Высота
Глубина
Масса
Макс.
Уровень
Предва-
Макс.
SEER/SCOP
с переменным
нальная
количество
звукового
рительная
расход
потоком хладагента
холодо-
подсоеди-
давления2)
заправка
воздуха
(VRF)
производи-
ненных
хладагентом
тельность1)
внутренних
блоков
(кВт)
(мм)
(мм)
(мм)
(кг)
-
(дБ(А))
(кг)
(м3/ч)
-
Трехтрубные наружные блоки VRF (с рекуперацией тепла)
7,3/
AF6300A 22 C-3
22,4
990
1635
790
232
26
58
8
9000
4,3
6,6/
AF6300A 28 C-3
28,0
990
1635
790
232
32
61
8
9500
4,4
6,8/
AF6300A 33 C-3
33,5
990
1635
790
232
39
62
8
10000
4,6
6,7/
AF6300A 40 C-3
40,0
1340
1635
825
300
47
63
10
14000
4,3
6,4/
AF6300A 45 C-3
45,0
1340
1635
825
300
52
64
10
14900
4,3
6,2/
AF6300A 50 C-3
50,0
1340
1635
825
300
58
65
10
15800
4,4
Наружные блоки Mini VRF (однофазные)
5,2/
MDCI8-1
7,2
1075
966
396
75.5
-
56
2,95
-
3,8
5,1/
MDCI10-1
9,0
1075
966
396
75.5
-
57
2,95
-
3,8
7,1/
MDCI12-1
12,3
900
1327
400
95
-
57
2,8
-
4,2
6,9/
MDCI14-1
14,0
900
1327
400
99
-
57
3,2
-
4,0
6,7/
MDCI16-1
15,5
900
1327
400
100
-
57
3,8
-
4,3
Наружные блоки Mini VRF (трехфазные)
7,1/
MDCI12-3
12,3
900
1327
400
95
-
57
2,8
-
4,2
6,9/
MDCI14-3
14,0
900
1327
400
99
-
57
3,2
-
4,0
6,7/
MDCI16-3
15,5
900
1327
400
100
-
57
3,8
-
4,3
6,2/
MDCI18-3
17,5
900
1327
400
107
-
59
4,5
-
4,1
5,8/
MDCI20-3
20,0
1120
1558
528
137
-
59
4,8
-
3,8
5,9/
MDCI22-3
22,4
1120
1558
528
147
-
59
6,2
-
3,9
5,5/
MDCI26-3
26,0
1120
1558
528
147
-
60
6,2
-
4,0
5,6/
MDCI40-3
40,0
1360
1650
540
240
-
62
9
-
3,7
5,1/
MDCI45-3
45,0
1550
1785
560
275
-
62
12
-
3,6
1) Номинальная производительность измерена в соответствии с EN 14511.
2) Расстояния измерения зависят от типа модели и мощности. Подробная информация Õ справочники технических характеристик.
Данные об энергопотреблении изделий
Приведенные данные об изделии соответствуют требованиям правил ЕС № 1253/2014 по реализации директивы 2009/125/EC
и № 1254/2014, дополняющих директиву 2010/30/EU.
Технические данные изделия
Условное обозначение
Ед. изм.
MDCI8-1
MDCI10-1
Класс энергоэффективности при охлаждении
-
-
A
A
Диапазон классов энергоэффективности
-
-
от A+++ до D
Расчетная производительность охлаждения
Pdesignc
кВт
7,2
9,0
Класс энергоэффективности при нагреве в умеренных климатических условиях
-
-
A
A
Диапазон классов энергоэффективности
-
-
от A+++ до D
Расчетная мощность нагрева в умеренных климатических условиях
Pdesignc
кВт
7,2
9,0
Уровень звуковой мощности (макс.), охлаждение
Lwa
дБ(А)
69
70
Общий каталог систем VRF
99
Системы кондиционирования с переменным потоком хладагента (VRF)
Технические характеристики - Наружные блоки
Обзор присоединенных электрических нагрузок
Система
Напряжение
Характеристики тока1)
с переменным
потоком хладагента
Диапазон
Минимум
Максимум
Частота
MCA2)
MFA3)
(VRF)
(В)
(В)
(В)
(Гц)
(A)
(A)
Двухтрубные наружные блоки VRF (без возможности объединения)
AF5300A 25-3
380 - 415
342
440
50
24,0
32,0
AF5300A 28-3
380 - 415
342
440
50
25,2
32,0
AF5300A 33-3
380 - 415
342
440
50
26,4
32,0
AF5300A 40-3
380 - 415
342
440
50
33,1
40,0
AF5300A 45-3
380 - 415
342
440
50
33,1
40,0
AF5300A 50-3
380 - 415
342
440
50
34,8
40,0
AF5300A 56-3
380 - 415
342
440
50
45,9
50,0
AF5300A 62-3
380 - 415
342
440
50
47,9
63,0
AF5300A 67-3
380 - 415
342
440
50
54,5
63,0
AF5300A 73-3
380 - 415
342
440
50
52,9
63,0
AF5300A 79-3
380 - 415
342
440
50
58,7
63,0
AF5300A 85-3
380 - 415
342
440
50
64,9
80,0
AF5300A 90-3
380 - 415
342
440
50
66,9
80,0
Двухтрубные наружные блоки VRF (с возможностью объединения)
AF5300A 25 C-3
380 - 415
342
440
50
24,0
32,0
AF5300A 28 C-3
380 - 415
342
440
50
25,2
32,0
AF5300A 33 C-3
380 - 415
342
440
50
26,4
32,0
AF5300A 40 C-3
380 - 415
342
440
50
33,1
40,0
AF5300A 45 C-3
380 - 415
342
440
50
33,1
40,0
AF5300A 50 C-3
380 - 415
342
440
50
40,8
40,0
AF5300A 56 C-3
380 - 415
342
440
50
43,9
50,0
AF5300A 62 C-3
380 - 415
342
440
50
47,9
63,0
AF5300A 67 C-3
380 - 415
342
440
50
48,4
63,0
AF5300A 73 C-3
380 - 415
342
440
50
52,9
63,0
AF5300A 79 C-3
380 - 415
342
440
50
58,7
63,0
AF5300A 85 C-3
380 - 415
342
440
50
64,9
80,0
AF5300A 90 C-3
380 - 415
342
440
50
66,9
80,0
Трехтрубные наружные блоки VRF (с рекуперацией тепла)
AF6300A 22 C-3
380 - 415
342
440
50
24,0
32,0
AF6300A 28 C-3
380 - 415
342
440
50
25,2
32,0
AF6300A 33 C-3
380 - 415
342
440
50
26,4
32,0
AF6300A 40 C-3
380 - 415
342
440
50
33,1
40,0
AF6300A 45 C-3
380 - 415
342
440
50
33,1
40,0
AF6300A 50 C-3
380 - 415
342
440
50
40,8
50,0
1) Выберите диаметр провода и тип автоматического выключателя в соответствии с таблицей, MCA используется для выбора диаметра провода, а MFA используется
для выбора номинала автоматического выключателя и устройства защитного отключения.
2) MCA = Минимальный ток
3) MFA = Максимальный ток предохранителя
100
Общий каталог систем VRF
Системы кондиционирования с переменным потоком хладагента (VRF)
Технические характеристики - Наружные блоки
Система
Напряжение
Характеристики тока1)
с переменным
потоком хладагента
Диапазон
Минимум
Максимум
Частота
MCA2)
MFA3)
(VRF)
(В)
(В)
(В)
(Гц)
(A)
(A)
Наружные блоки Mini VRF (однофазные)
MDCI8-1
220 - 240
198
264
50
26,25
25,0
MDCI10-1
220 - 240
198
264
50
27,50
32,0
MDCI12-1
220 - 240
198
264
50
37,50
40,0
MDCI14-1
220 - 240
198
264
50
37,50
40,0
MDCI16-1
220 - 240
198
264
50
37,50
40,0
Наружные блоки Mini VRF (трехфазные)
MDCI12-3
380 - 415
342
456
50
16,25
25,0
MDCI14-3
380 - 415
342
456
50
17,50
25,0
MDCI16-3
380 - 415
342
456
50
17,50
25,0
MDCI18-3
380 - 415
342
456
50
18,75
25,0
MDCI20-3
380 - 415
342
456
50
18,75
25,0
MDCI22-3
380 - 415
342
456
50
25,00
25,0
MDCI26-3
380 - 415
342
456
50
26,25
32,0
MDCI40-3
380 - 415
342
456
50
42,50
60,0
MDCI45-3
380 - 415
342
456
50
52,50
60,0
1) Выберите диаметр провода и тип автоматического выключателя в соответствии с таблицей, MCA используется для выбора диаметра провода, а MFA используется
для выбора номинала автоматического выключателя и устройства защитного отключения.
2) MCA = Минимальный ток
3) MFA = Максимальный ток предохранителя
Замечания относительно каскадного режима работы:
► Фактическое значение для комбинированного модуля является суммой значений для отдельных блоков.
Например:
Выходная мощность наружного блока (кВт): 33 + (40 x 2) = 113
MCA (A): 26,4 + (33,1 x 2) = 92,6
MFA (A): 32 + (40 x 2) = 112
► При работе в каскадном режиме также должны соблюдаться требования к предельным параметрам электропитания.
► Максимально допустимое отклонение напряжения между фазами составляет 2 %.
► Поперечное сечение проводников должно быть определено исходя из MCA.
► Выбор автоматического выключателя определяется значением MFA.
Общий каталог систем VRF
101
Системы кондиционирования с переменным потоком хладагента (VRF)
Технические характеристики - Вну тренние блоки
Технические характеристики - Внутренние блоки
Система
Номи-
Ширина
Высота
Глубина
Масса
Уровень
Характеристики
Перепад
Расход воздуха3)
с переменным
нальная
звукового
тока2)
высот насоса
потоком
холодо-
давления1)
конденсата
хладагента (VRF)
производи-
Очень
Очень
тельность
MCA
MFA
высокий
Средний
низкий
(кВт)
(мм)
(мм)
(мм)
(кг)
(A)
(A)
(мм)
(м3/ч)
(м3/ч)
(м3/ч)
1-поточный кассетный блок
AF-1C 18-1 P
1,8
1054
153
425
11,8
30/26/22
0,38
15
750
380
300
240
AF-1C 22-1 P
2,2
1054
153
425
11,8
30/26/22
0,38
15
750
380
300
340
AF-1C 28-1 P
2,8
1054
153
425
12,3
37/34/30
0,39
15
750
460
380
300
AF-1C 36-1 P
3,6
1054
153
425
12,3
38/34/30
0,39
15
750
460
380
300
AF-1C 45-1 P
4,5
1275
189
450
16,1
39/35/31
0,53
15
750
693
600
476
AF-1C 56-1 P
5,6
1275
189
450
16,4
41/37/33
0,58
15
750
792
688
549
AF-1C 71-1 P
7,1
1275
189
450
17,6
43/39/35
0,59
15
750
933
749
592
2-поточный кассетный блок
AF-2C 22-1 P
2,2
1172
299
591
33,5
33/29/24
0,47
15
750
654
530
410
AF-2C 28-1 P
2,8
1172
299
591
33,5
33/29/24
0,47
15
750
654
530
410
AF-2C 36-1 P
3,6
1172
299
591
33,5
35/30/25
0,52
15
750
725
641
458
AF-2C 45-1 P
4,5
1172
299
591
35,0
37/34/30
0,59
15
750
850
670
550
AF-2C 56-1 P
5,6
1172
299
591
35,0
39/35/30
0,90
15
750
980
800
670
AF-2C 71-1 P
7,1
1172
299
591
35,0
44/40/34
1,30
15
750
1200
1000
770
4-поточный кассетный блок
AF-4C 28-2 P
2,8
840
230
840
21,3
32/28/23
0,41
15
750
801
658
542
AF-4C 36-2 P
3,6
840
230
840
21,3
32/28/23
0,41
15
750
801
658
542
AF-4C 45-2 P
4,5
840
230
840
23,2
35/31/26
0,56
15
750
893
744
635
AF-4C 56-2 P
5,6
840
230
840
23,2
35/31/26
0,92
15
750
893
744
635
AF-4C 71-2 P
7,1
840
230
840
23,2
35/31/27
0,92
15
750
977
800
671
AF-4C 80-2 P
8,0
840
230
840
23,2
36/31/28
1,00
15
750
1203
977
774
AF-4C 90-2 P
9,0
840
300
840
28,4
37/31/28
2,00
15
750
1349
1201
970
AF-4C 100-2 P
10,0
840
300
840
28,4
43/38/34
2,10
15
750
1700
1250
1100
AF-4C 112-2 P
11,2
840
300
840
28,4
43/38/34
2,10
15
750
1700
1250
1100
AF-4C 140-2 P
14,0
840
300
840
30,7
45/41/37
2,20
15
750
1800
1300
1150
Компактный 4-поточный кассетный блок (EURO-Raster)
AF-4CC 17-1 P
1,7
630
260
570
18,0
35/29/22
0,42
15
500
380
300
238
AF-4CC 22-1 P
2,2
630
260
570
18,0
35/29/22
0,43
15
500
414
313
238
AF-4CC 28-1 P
2,8
630
260
570
18,0
35/29/22
0,43
15
500
414
313
238
AF-4CC 36-1 P
3,6
630
260
570
19,2
41/32/28
0,48
15
500
521
409
314
AF-4CC 45-1 P
4,5
630
260
570
19,2
41/32/28
0,48
15
500
521
409
314
AF-4CC 52-1 P
5,2
630
260
570
19,2
52/32/28
0,60
15
500
635
446
350
Кассетный блок с круговым потоком
AF-CR 28-2 P
2,8
840
230
840
21,3
32/28/23
0,41
15
750
801
658
542
AF-CR 36-2 P
3,6
840
230
840
21,3
32/28/23
0,41
15
750
801
658
542
AF-CR 45-2 P
4,5
840
230
840
23,2
35/31/26
0,56
15
750
893
744
635
AF-CR 56-2 P
5,6
840
230
840
23,2
35/31/26
0,92
15
750
893
744
635
AF-CR 71-2 P
7,1
840
230
840
23,2
35/31/27
0,92
15
750
977
800
671
AF-CR 80-2 P
8,0
840
230
840
23,2
36/31/28
1,00
15
750
1203
977
774
AF-CR 90-2 P
9,0
840
300
840
28,4
37/31/28
2,00
15
750
1349
1201
970
AF-CR 100-2 P
10,0
840
300
840
28,4
43/38/34
2,10
15
750
1700
1250
1100
AF-CR 112-2 P
11,2
840
300
840
28,4
43/38/34
2,10
15
750
1700
1250
1100
AF-CR 140-2 P
14,0
840
300
840
30,7
45/41/37
2,20
15
750
1800
1300
1150
Настенный блок
AF-W 17-1
1,7
835
280
203
8,4
31/30/29
0,32
15
-
411
385
356
AF-W 22-1
2,2
835
280
203
8,4
31/30/29
0,32
15
-
422
393
356
AF-W 28-1
2,8
835
280
203
9,5
31/30/29
0,32
15
-
417
370
316
AF-W 36-1
3,6
990
315
223
11,4
33/31/30
0,45
15
-
656
573
488
AF-W 45-1
4,5
990
315
223
12,8
35/33/31
0,47
15
-
594
507
424
AF-W 56-1
5,6
990
315
223
12,8
38/36/34
0,58
15
-
747
648
547
AF-W 71-1
7,1
1194
343
262
17,0
44/39/36
0,90
15
-
1195
1005
809
AF-W 80-1
8,0
1194
343
262
17,0
44/39/36
0,90
15
-
1195
1005
809
AF-W 90-1
9,0
1194
343
262
17,0
48/43/38
1,10
15
-
1421
1067
867
1) Интенсивность вентиляции: очень высокая/средняя/очень низкая, промежуточные стадии не указаны. Измеренное расстояние зависит от модели, обратитесь
к справочникам технических данных.
2) Выберите диаметр провода и тип автоматического выключателя в соответствии с таблицей, MCA используется для выбора диаметра провода, а MFA используется
для выбора номинала автоматического выключателя и устройства защитного отключения.
3) Промежуточные стадии не указаны.
102
Общий каталог систем VRF
Системы кондиционирования с переменным потоком хладагента (VRF)
Технические характеристики - Внутренние блоки
Система
Номи-
Ширина
Высота
Глубина
Масса
Уровень
Характеристики
Перепад
Расход воздуха3)
с переменным
нальная
звукового
тока2)
высот насоса
потоком
холодо-
давления1)
конденсата
хладагента (VRF)
производи-
Очень
Очень
тельность
MCA
MFA
высокий
Средний
низкий
(кВт)
(мм)
(мм)
(мм)
(кг)
(A)
(A)
(мм)
(м3/ч)
(м3/ч)
(м3/ч)
Напольно-потолочный блок
AF-CF 36-1
3,6
990
660
203
26,0
40/38/36
0,45
15
-
550
480
420
AF-CF 45-1
4,5
990
660
203
28,0
43/41/38
1,20
15
-
800
650
500
AF-CF 56-1
5,6
990
660
203
28,0
43/41/38
1,20
15
-
800
650
500
AF-CF 71-1
7,1
990
660
203
28,0
43/41/38
1,20
15
-
800
650
500
AF-CF 80-1
8,0
1280
660
203
33,0
45/43/40
1,30
15
-
1280
1170
1050
AF-CF 90-1
9,0
1280
660
203
35,0
45/43/40
1,30
15
-
1280
1170
1050
AF-CF 112-1
11,2
1670
680
244
48,0
47/45/42
1,70
15
-
1890
1700
1580
AF-CF 140-1
14,0
1670
680
244
48,0
47/45/42
1,70
15
-
1890
1700
1580
Напольный блок с корпусом
AF-FC 22-1
2,2
1000
677
220
28,0
36/33/29
0,49
15
-
530
456
400
AF-FC 28-1
2,8
1000
677
220
28,0
36/33/29
0,55
15
-
569
485
421
AF-FC 36-1
3,6
1200
677
220
33,0
37/34/30
0,55
15
-
624
522
375
AF-FC 45-1
4,5
1200
677
220
33,0
37/34/30
0,55
15
-
660
542
440
AF-FC 56-1
5,6
1500
677
220
40,4
41/35/31
0,85
15
-
1150
970
830
AF-FC 71-1
7,1
1500
677
220
40,4
44/39/33
1,40
15
-
1380
1100
870
AF-FC 80-1
8,0
1500
677
220
41,5
44/39/33
1,40
15
-
1380
1100
870
Бескорпусный напольный блок
AF-F 22-1
2,2
840
545
212
21,0
36/33/29
0,49
15
-
530
456
400
AF-F 28-1
2,8
840
545
212
21,0
36/33/29
0,55
15
-
569
485
421
AF-F 36-1
3,6
1040
545
212
25,5
37/34/30
0,55
15
-
624
522
375
AF-F 45-1
4,5
1040
545
212
25,5
37/34/30
0,55
15
-
660
542
440
AF-F 56-1
5,6
1340
545
212
30,5
41/35/31
0,85
15
-
1150
970
830
AF-F 71-1
7,1
1340
545
212
30,5
44/39/33
1,40
15
-
1380
1100
870
AF-F 80-1
8,0
1340
545
212
32,0
44/39/33
1,40
15
-
1380
1100
870
Низкопрофильный канальный блок
AF-DL 17-1 P
1,7
780
210
500
18,0
32/28/23
0,65
15
750
490
400
300
AF-DL 22-1 P
2,2
780
210
500
18,0
32/28/23
0,74
15
750
520
400
300
AF-DL 28-1 P
2,8
780
210
500
18,0
32/28/23
0,74
15
750
520
400
300
AF-DL 36-1 P
3,6
780
210
500
18,0
33/30/25
0,77
15
750
580
460
370
AF-DL 45-1 P
4,5
1000
210
500
21,5
36/31/25
1,00
15
750
800
620
400
AF-DL 56-1 P
5,6
1000
210
500
21,5
36/32/28
1,00
15
750
830
680
560
AF-DL 71-1 P
7,1
1220
210
500
27,5
37/32/28
1,10
15
750
1000
840
680
Низкопрофильный канальный блок высокого давления
AF-DHS 22-1 P
2,2
920
210
450
21,0
26/25/21
1,10
15
750
430
400
370
AF-DHS 28-1 P
2,8
920
210
450
21,0
28/25/22
1,10
15
750
500
430
370
AF-DHS 36-1 P
3,6
920
210
450
21,0
31/26/22
1,20
15
750
580
460
370
AF-DHS 45-1 P
4,5
920
270
570
29,0
37/33/27
2,10
15
750
910
730
550
AF-DHS 56-1 P
5,6
920
270
570
29,0
38/33/28
2,10
15
750
1000
825
635
AF-DHS 71-1 P
7,1
1140
270
710
36,0
38/35/29
2,20
15
750
1270
1060
850
Средненапорный канальный блок
AF-DM 80-1 P
8,0
1230
270
775
36,5
37/33/28
1,30
15
750
1260
1020
780
AF-DM 90-1 P
9,0
1230
270
775
37,0
37/33/28
1,30
15
750
1260
1020
780
AF-DM 112-1 P
11,2
1230
270
775
37,0
39/37/33
1,50
15
750
1500
1290
1080
AF-DM 140-1 P
14,0
1290
300
865
46,5
41/37/33
2,60
15
750
1960
1660
1360
Высоконапорный канальный блок
AF-DH 71-1
7,1
952
420
690
41,0
42/40/38
2,10
15
-
1360
1260
1160
AF-DH 80-1
8,0
952
420
690
41,0
42/40/38
2,10
15
-
1360
1260
1160
AF-DH 90-1
9,0
952
420
690
51,0
45/42/39
2,20
15
-
1420
1280
1140
AF-DH 112-1
11,2
952
420
690
51,0
48/45/41
2,90
15
-
1870
1610
1350
AF-DH 140-1
14,0
1300
420
690
68,0
45/42/40
4,50
15
-
2240
1920
1600
AF-DH 160-1
16,0
1300
420
690
68,0
46/43/40
4,70
15
-
2660
2270
1880
AF-DH 200-1
20,0
1440
505
925
130,0
51/49/47
6,70
15
-
4330
4030
3730
AF-DH 250-1
25,0
1440
505
925
130,0
51/49/47
6,70
15
-
4330
4030
3730
AF-DH 280-1
28,0
1440
505
925
130,0
51/49/47
6,70
15
-
4330
4030
3730
AF-DH 400-1
40,0
2010
680
905
210,0
60/57/52
12,50
30
-
6500
5450
4400
AF-DH 450-1
45,0
2010
680
905
210,0
60/57/52
12,50
30
-
6500
5450
4400
AF-DH 560-1
56,0
2010
680
905
218,0
59/56/51
15,40
30
-
7400
6200
5000
Общий каталог систем VRF
103
Системы кондиционирования с переменным потоком хладагента (VRF)
Разветвители для VRF-систем
Разветвители для VRF-систем
Разветвители для полноразмерных наружных блоков
Количество
Модель для
Модель для
наружных блоков
двухтрубной
трехтрубной
системы
системы
2
AF-BJO 02
AF-BJRO 02
3
AF-BJO 03
AF-BJRO 03
Разветвители для внутренних блоков двухтрубных систем
Суммарная производительность
Модель
внутренних блоков A (кВт)
1,7 ≤ A < 22,4
AF-BJ01
22,4 ≤ A < 33,0
AF-BJ02
33,0 ≤ A < 104,0
AF-BJ03
104,0 ≤ A < 154,0
AF-BJ04
154,0 ≤ A < 245,0
AF-BJ05
245,0 ≤ A < 269,0
AF-BJ06
269,0 ≤ A
AF-BJ07
104
Общий каталог систем VRF
Системы кондиционирования с переменным потоком хладагента (VRF)
Разветвители для VRF-систем
Разветвители для внутренних блоков трехтрубных систем
Суммарная производительность
Модель
внутренних блоков A (кВт)
A < 16,8
AF-BJR01
16,8 ≤ A < 33,0
AF-BJR02
33,0 ≤ A < 71,0
AF-BJR03
71,0 ≤ A < 104,0
AF-BJR04
104,0 ≤ A
AF-BJR05
Разветвитель для подключения внутренних блоков высокой производительности
к двум портам распределительного блока AF-SB (04-12)
Производительность
Модель
внутреннего блока А, кВт
A > 16
AF-BJ09
Общий каталог систем VRF
105
