Преобразователь частоты Rexroth серии Fe. Руководство по эксплуатации (2008 год) - часть 8

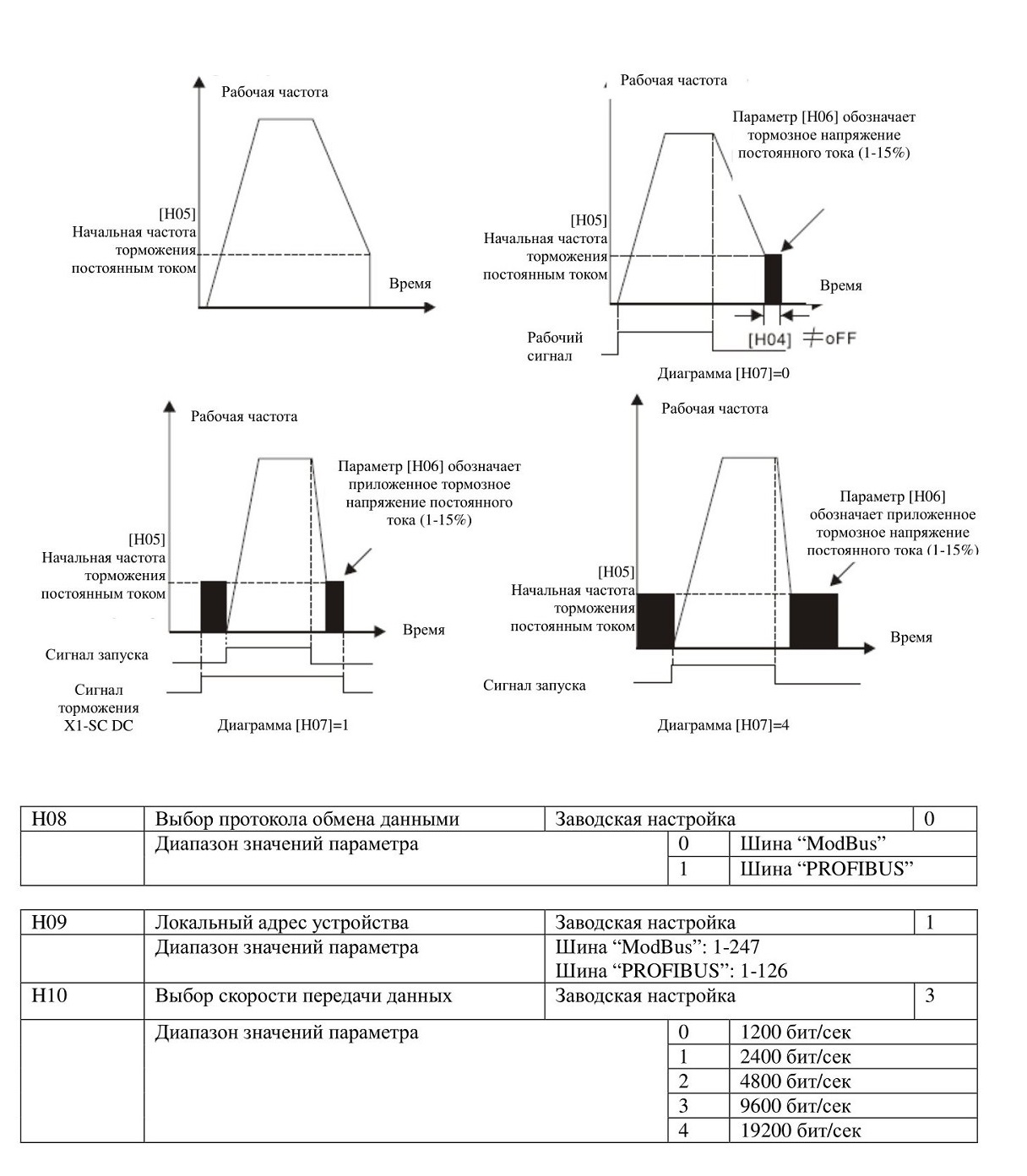

При [Н07]= 1 -3 напряжение торможения постоянным током подается при замыкании XI -ХЗ во время остановки; во время торможения постоянным током отображается обозначение “постоянный ток включен” (dc.on). Если любая из внешних клемм XI-ХЗ выполняет другие функции, то соответствующее обозначение не отображается.

При [Н07]=4 напряжение торможения постоянного тока сохраняется во время остановки, но обозначение “постоянный ток включен” (dc.on) не отображается. При подаче сигнала запуска во время торможения постоянным током торможение постоянным током будет прервано, и произойдет запуск двигателя.

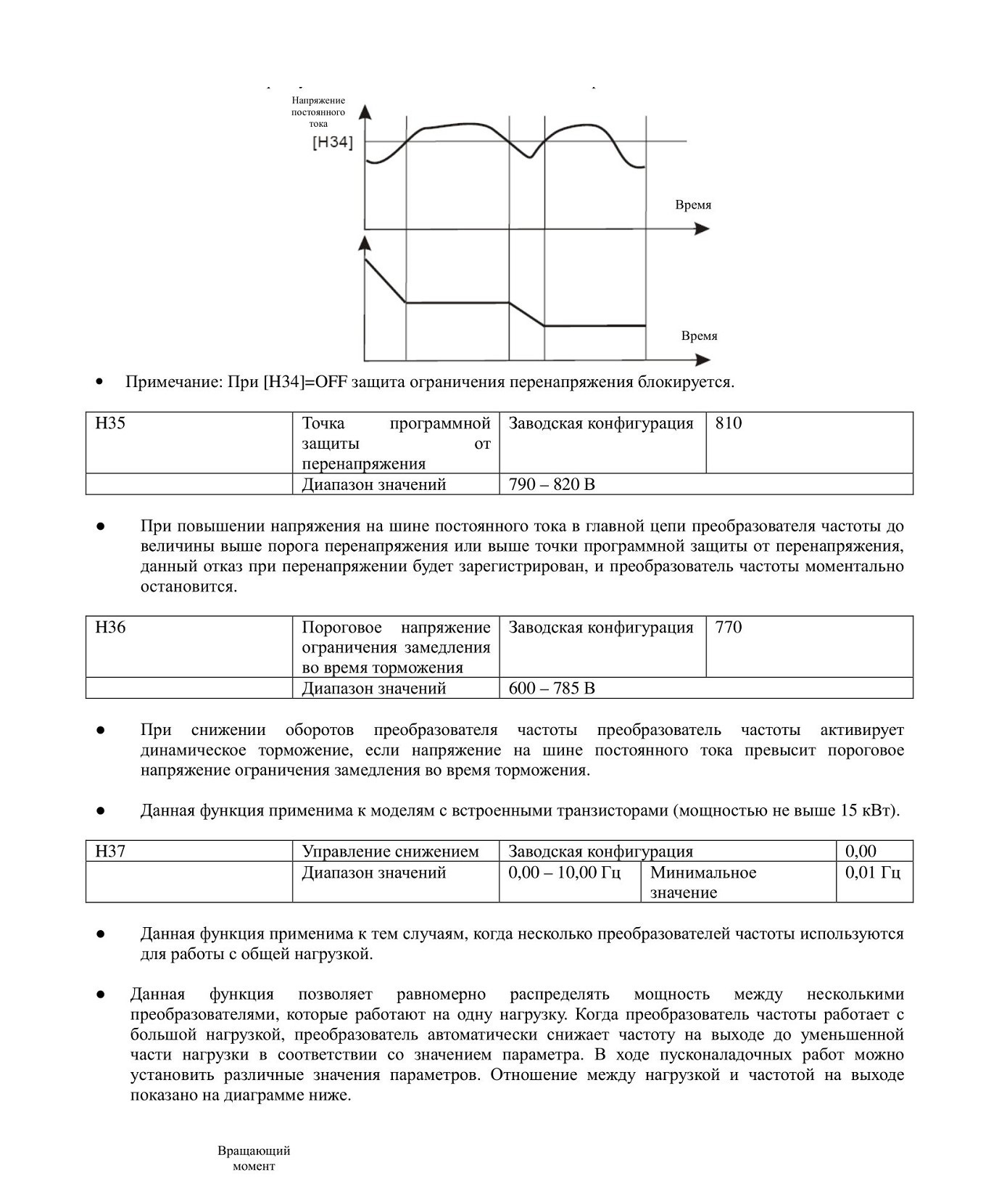

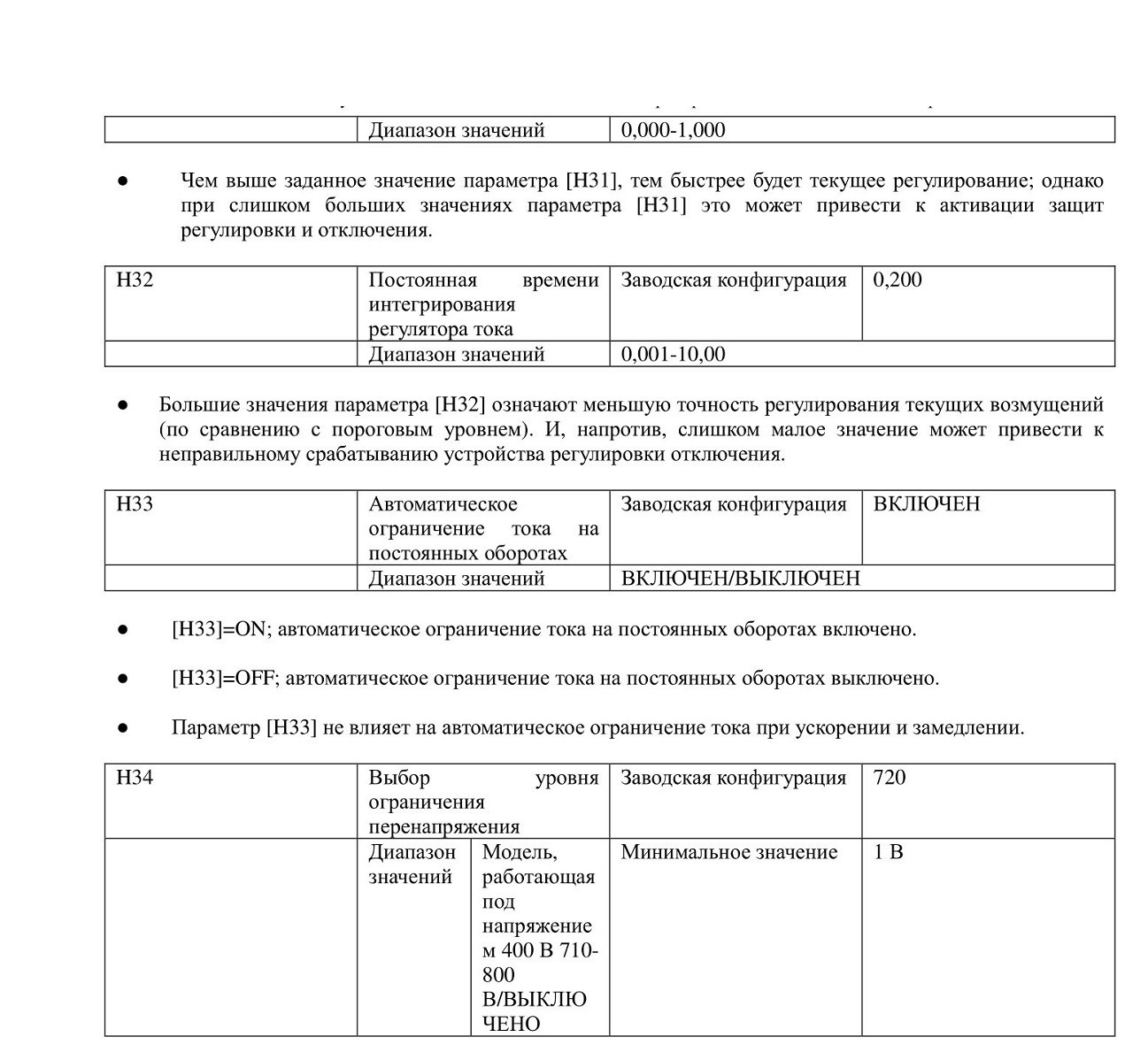

При активации защиты ограничения перенапряжения определяется величина напряжения на шине постоянного тока при замедлении преобразователя частоты, и напряжение сопоставляется с порогом, который задан в параметре [Н34].

Если величина напряжения превышает порог напряжения, то частота выходного сигнала преобразователя частоты перестанет уменьшаться, и снижение скорости произойдет лишь после понижения зарегистрированной величины напряжения на шине постоянного тока менее величины ограничения перенапряжения, как показано на диаграмме.

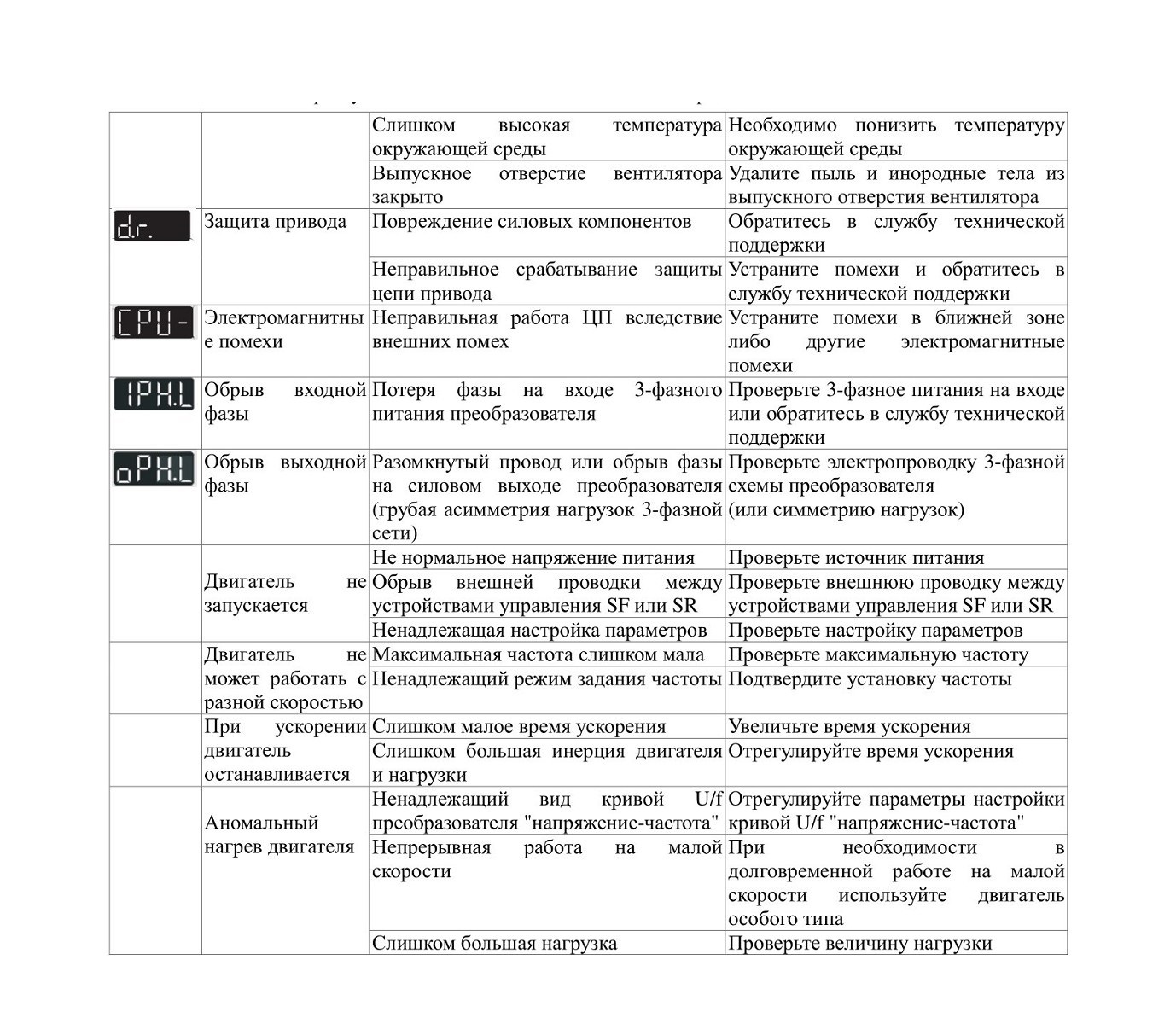

12 Индикация отказа Отказы могут привести к остановке преобразователя.

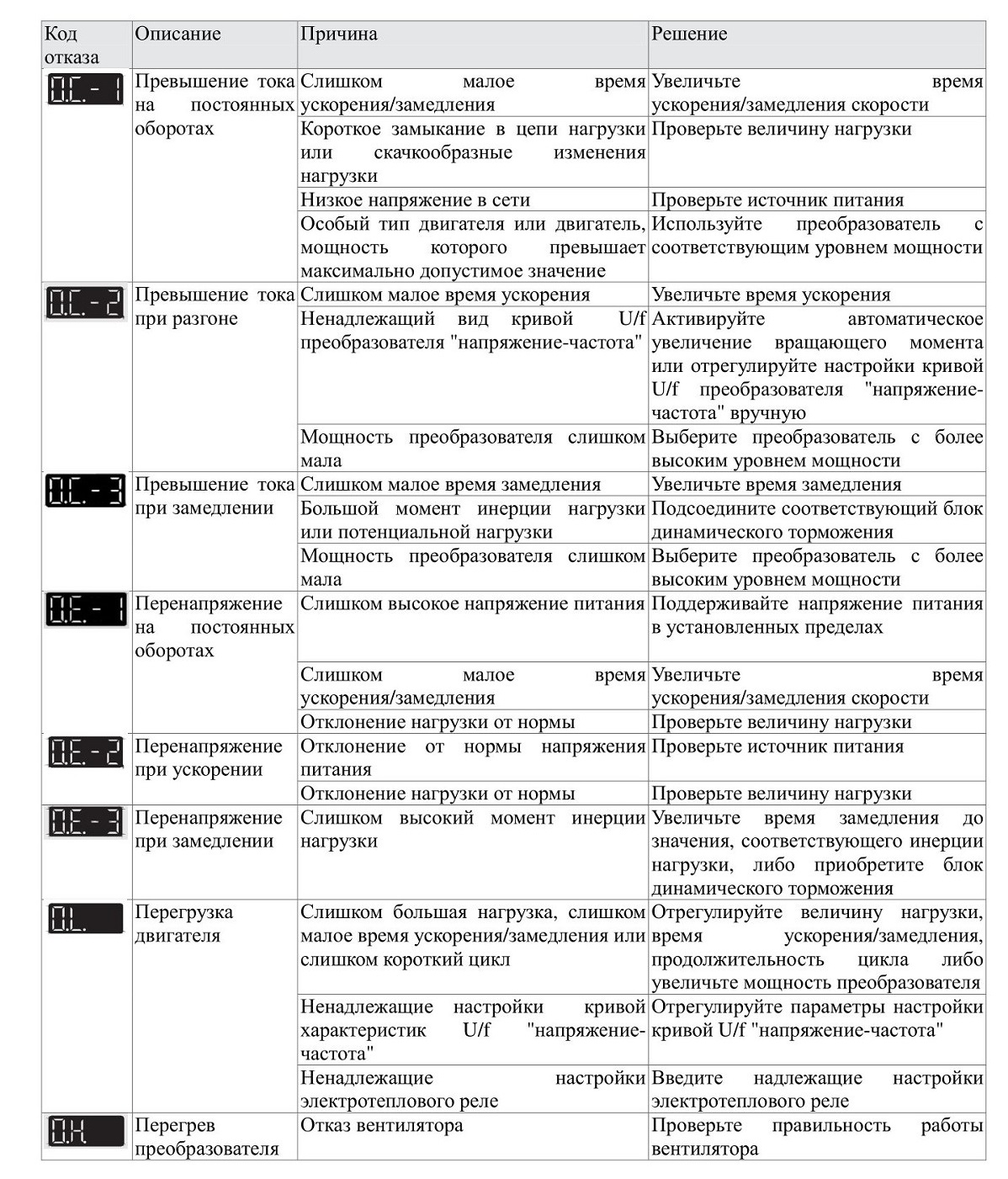

12.1 Типы отказов

Преобразователь частоты может регистрировать причины последних 4 отказов и отображать их после сброса неисправностей.
