Преобразователь частоты Rexroth серии Fe. Руководство по эксплуатации (2008 год) - часть 7

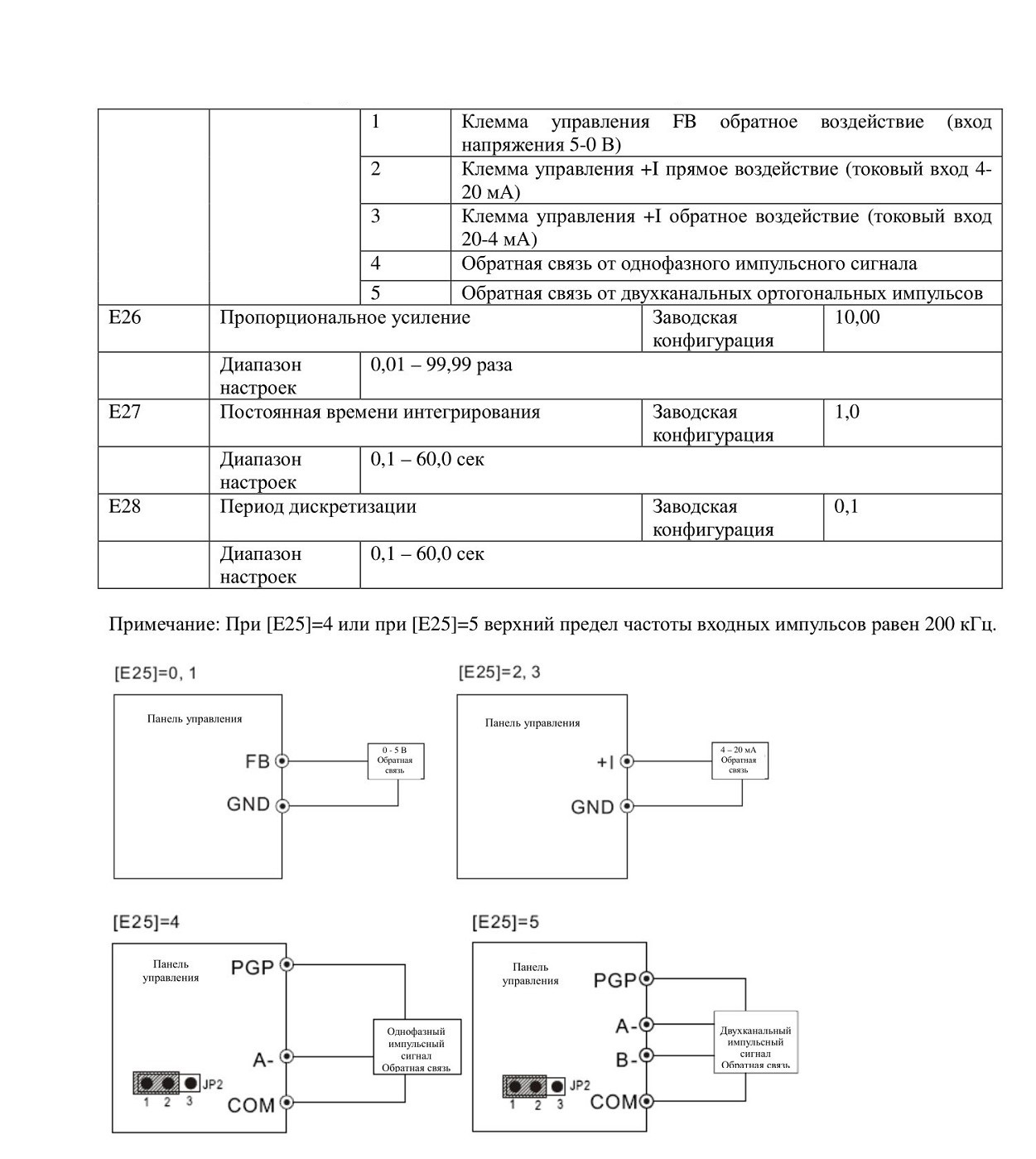

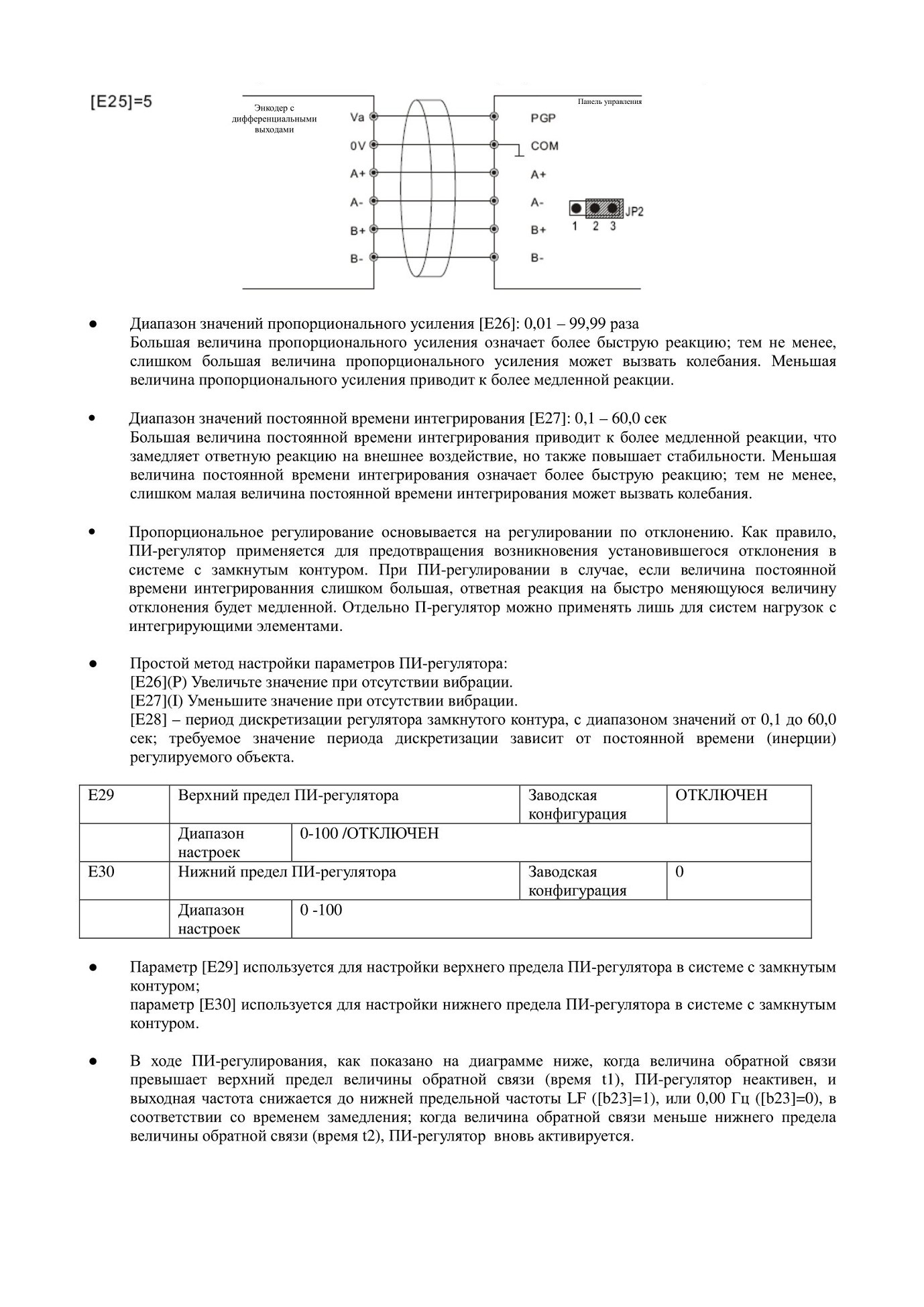

Примечание: Ортогональный импульсный энкодер работает в двух режимах. Вышеприведенные диаграммы соответствуют режиму с типом открытый коллектор (JP2 в положениях 1-2). На диаграмме, приведенной ниже, показан PG-энкодер как пример типа дифференциального выхода (JP2 в положениях 2-3). В данном случае выполните подключение в соответствии с диаграммой ниже.

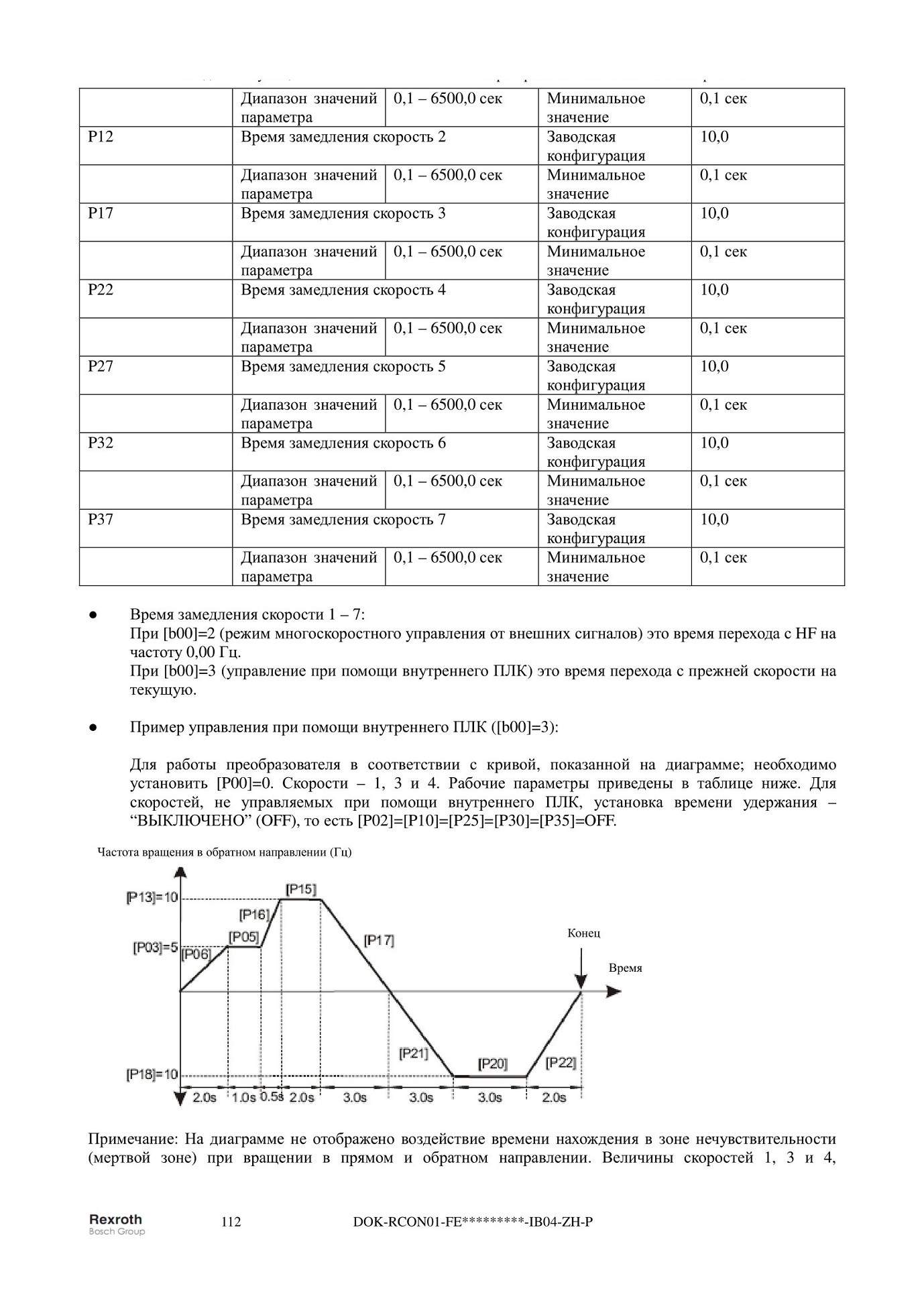

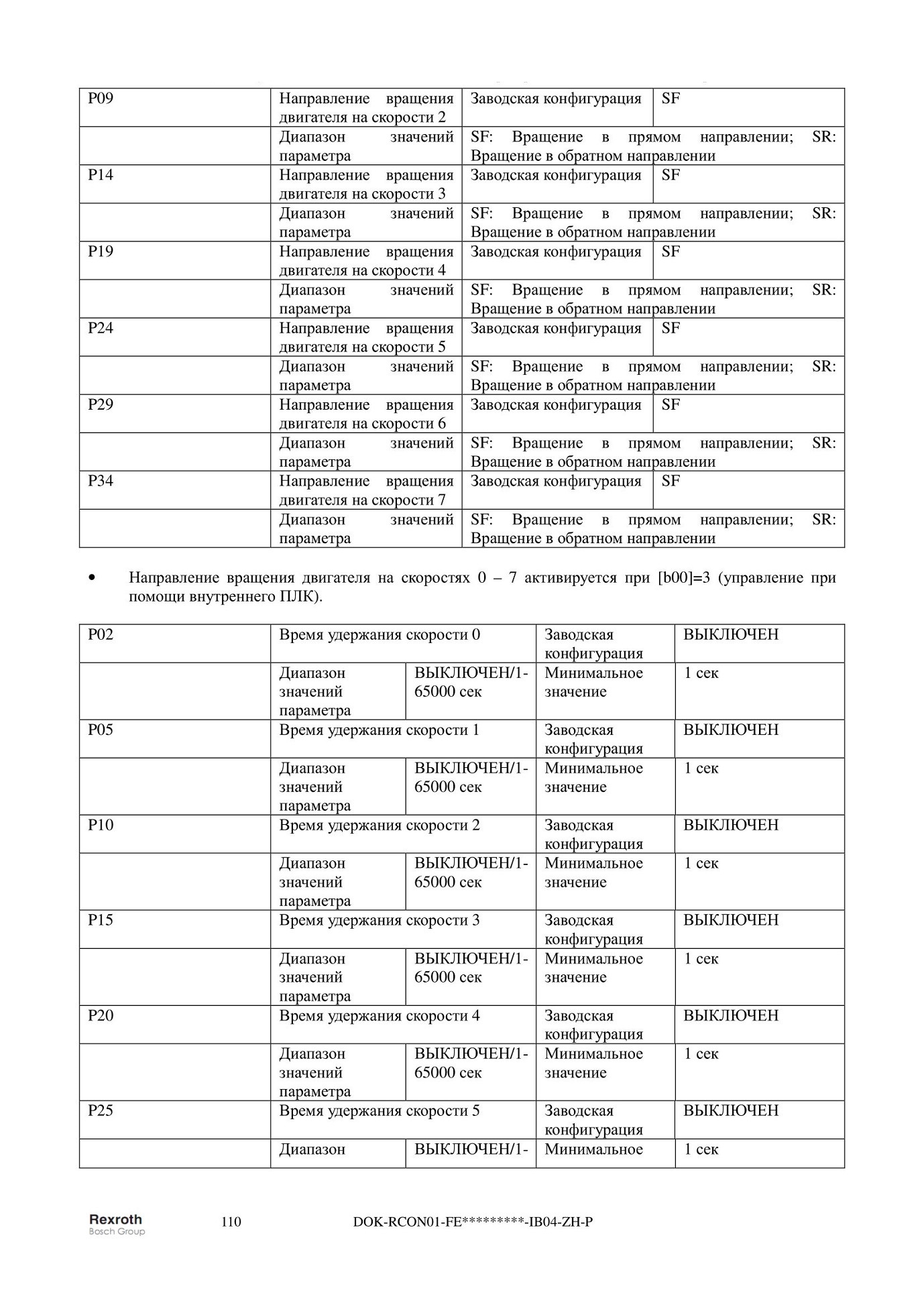

•                    Время удержания скоростей 0-7 активируется при [b00]=3 (управление при помощи внутреннего ПЛК).

Время удержания скоростей 0 - 7 - время работы после выхода на заданную скорость. Команда “ВЫКЛЮЧЕН” (OFF) означает, что двигатель не будет работать на соответствующей скорости.

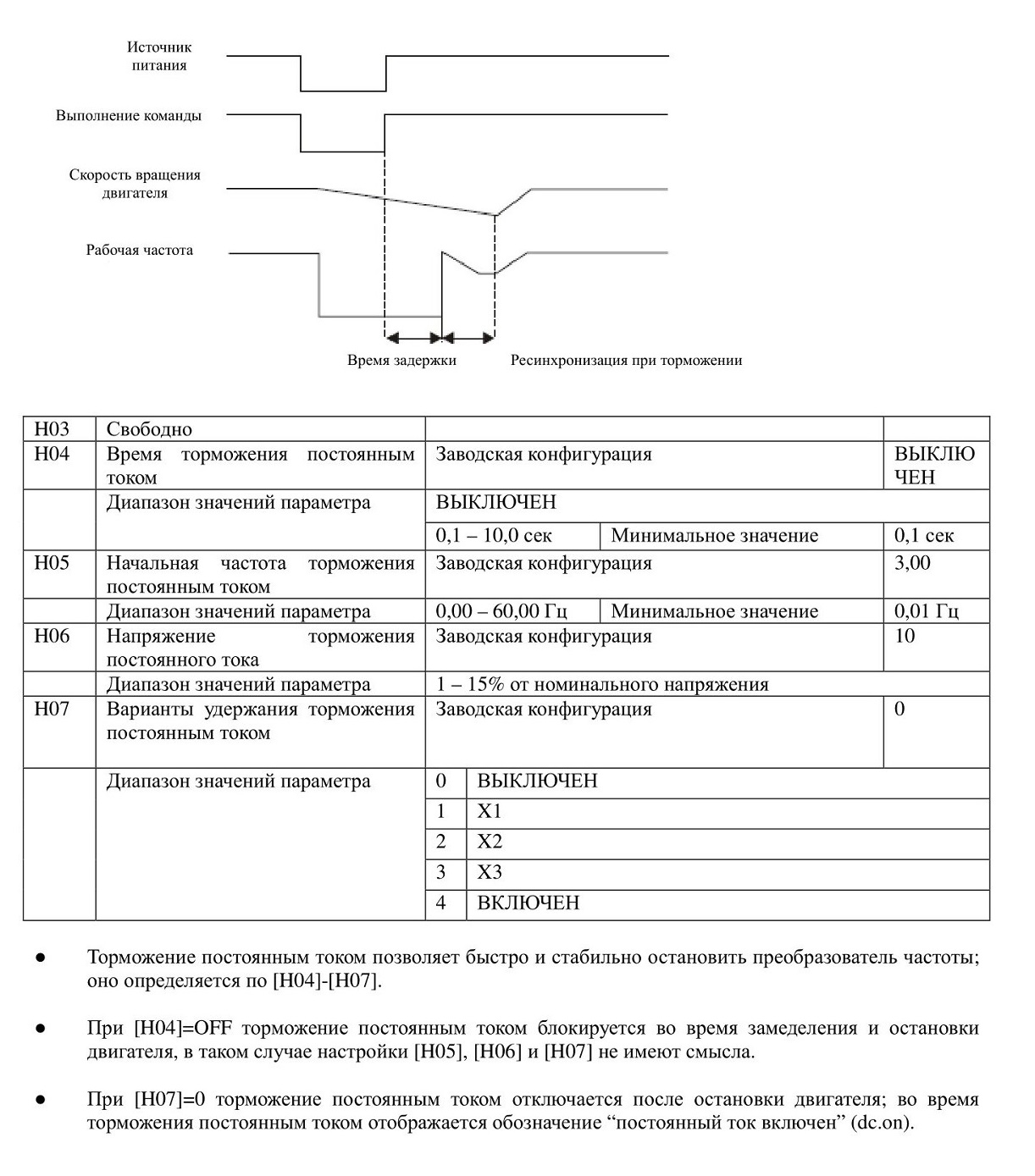

Перезапуск после кратковременной остановки позволяет плавно перезапустить двигатель, определив скорость вращения двигателя.

При наличии сигнала команды запуска при включении питания после непродолжительной остановки двигатель можно моментально остановить перед перезапуском. Время задержки может варьироваться от 0,1 до 20 секунд.

Функция блокируется при установке значения параметра “ВЫКЛЮЧЕН” (OFF).

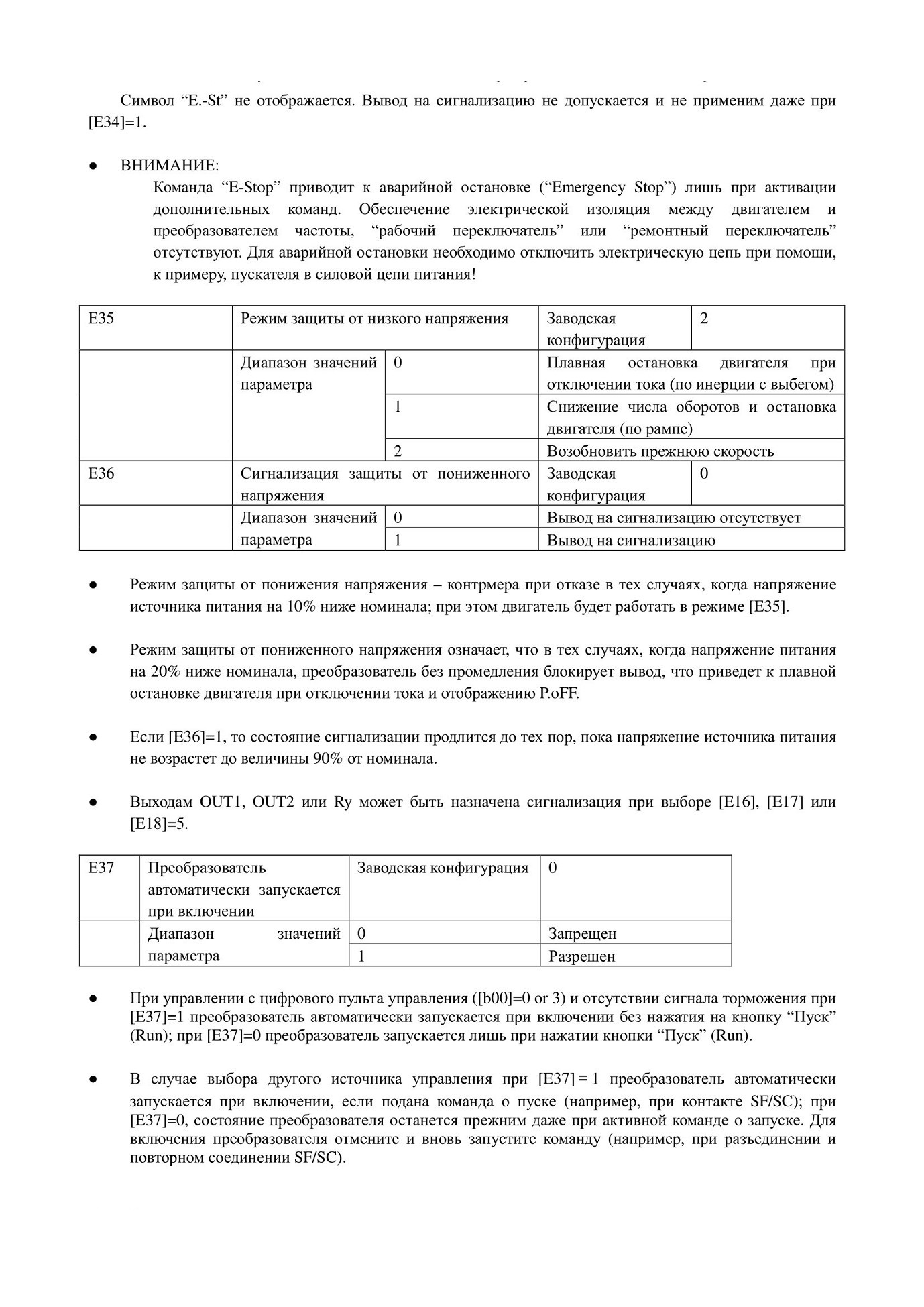

Необходимо установить значение [Е35] на 2 (для работы на текущей скорости), что позволит перезапустить двигатель после кратковременной остановки при возврате в нормальный режим после режима защиты от низкого напряжения.
