Преобразователь частоты Rexroth серии Fe. Руководство по эксплуатации (2008 год) - часть 6

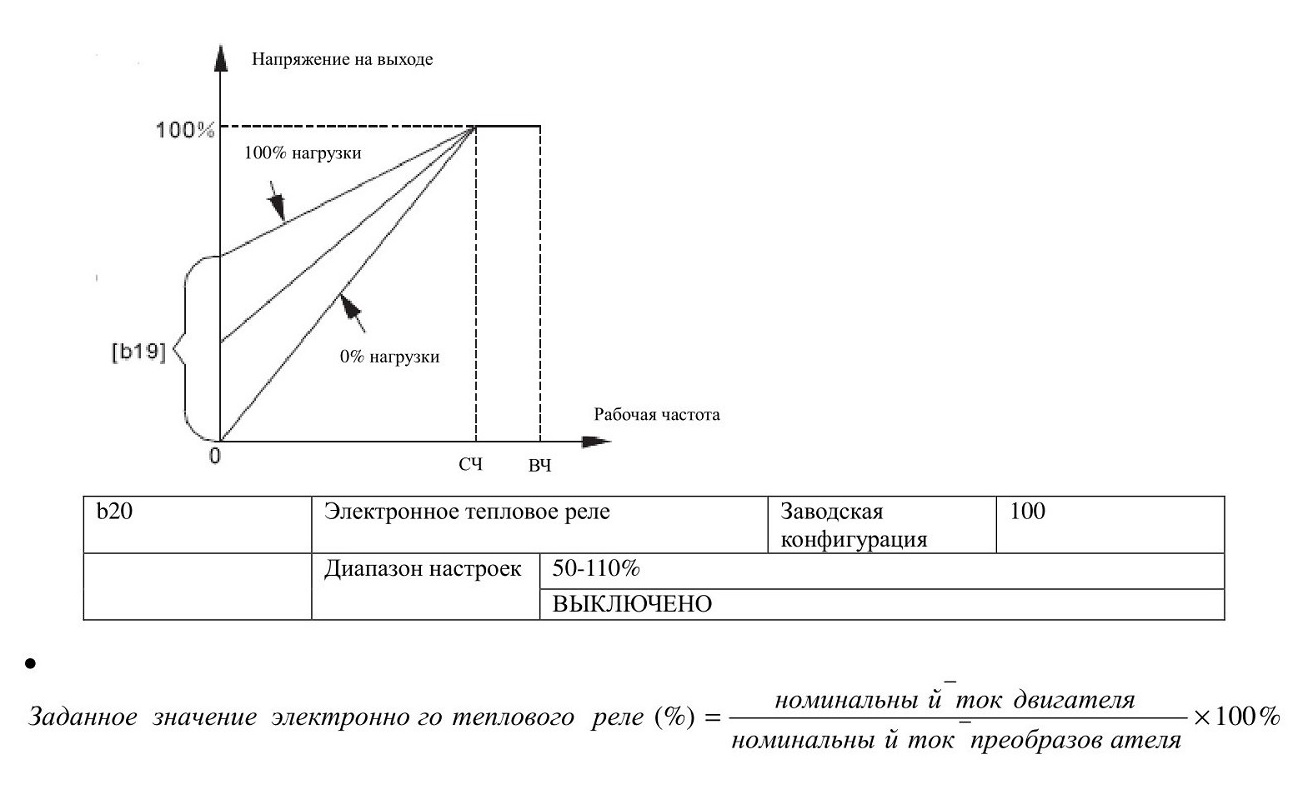

В ходе работы преобразователь автоматически определяет процентное отношение увеличения напряжения исходя из выходной частоты и тока нагрузки.

При настройке и вводе в эксплуатацию необходимо постепенно увеличивать значение параметра [b9]. Чрезмерно большое значение может привести к возникновению избыточного тока двигателя или активации функции блокировки и ограничений.

При подключении к одному преобразователю лишь одного двигателя в реле перегрузки нет необходимости, и данную функцию необходимо настроить на основании характеристик двигателя.

При подключении к преобразователю нескольких двигателей или в том случае, когда номинальная сила тока двигателя ниже заданной величины электронной защиты от перегрева, защиты двигателей недостаточно. В данном случае для каждого двигателя необходимо обеспечить электротепловое реле.

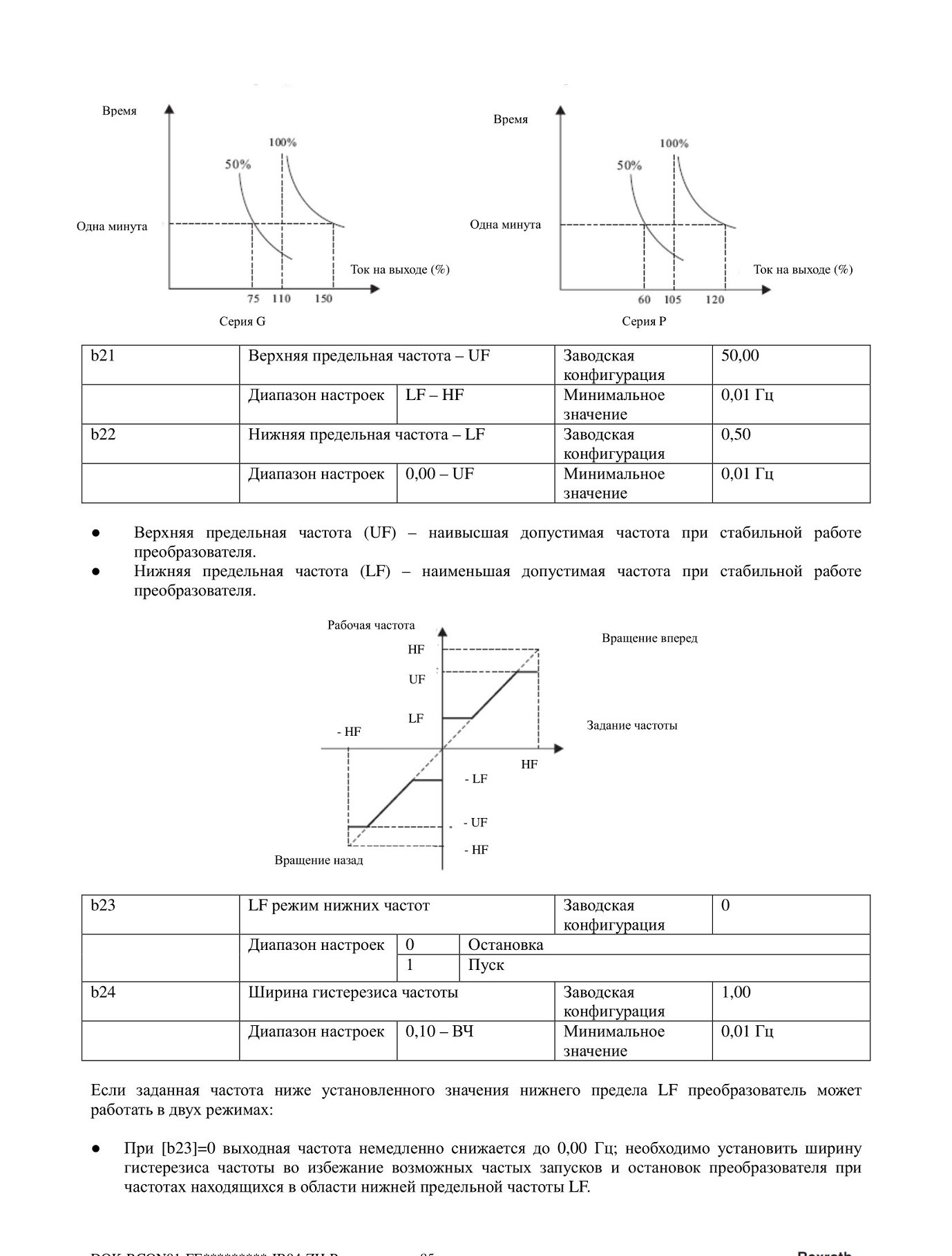

Характеристики защиты от перегрузок с задержкой по времени, обратно пропорциональной силе тока, показаны на диаграмме.

Серия G: 200% от номинального тока в течение 1 секунды; 150% от номинального тока в течение 60 секунд.

Серия Р: 120% от номинального тока в течение 60 секунд; 105% от номинального тока в течение

60 минут.

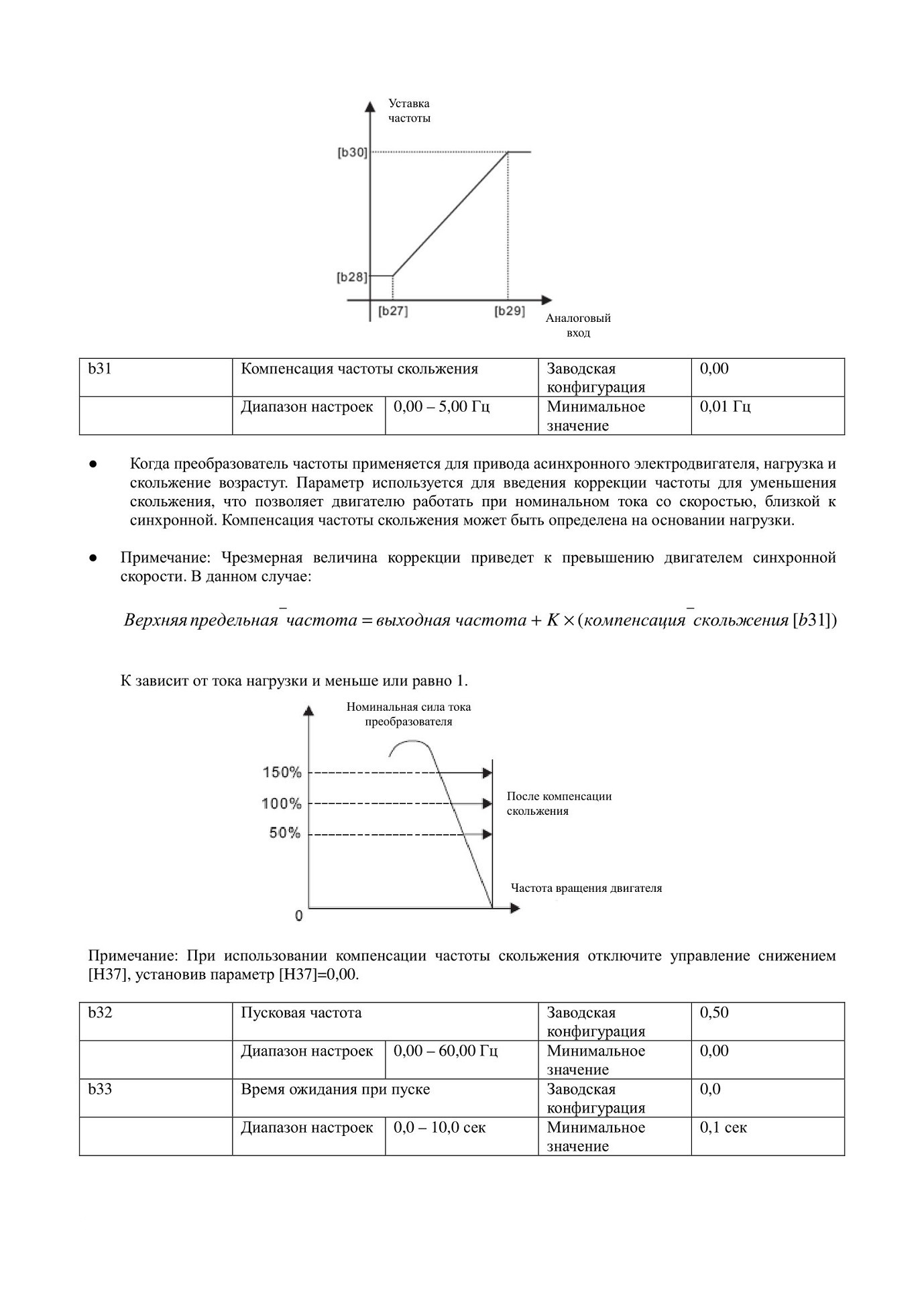

[b32]: пусковую частоту можно использовать для оптимальной настройки пускового момента совместно с коррекцией момента вращения; тем не менее, чрезмерно большое значение может привести к срабатываию токовых защит.

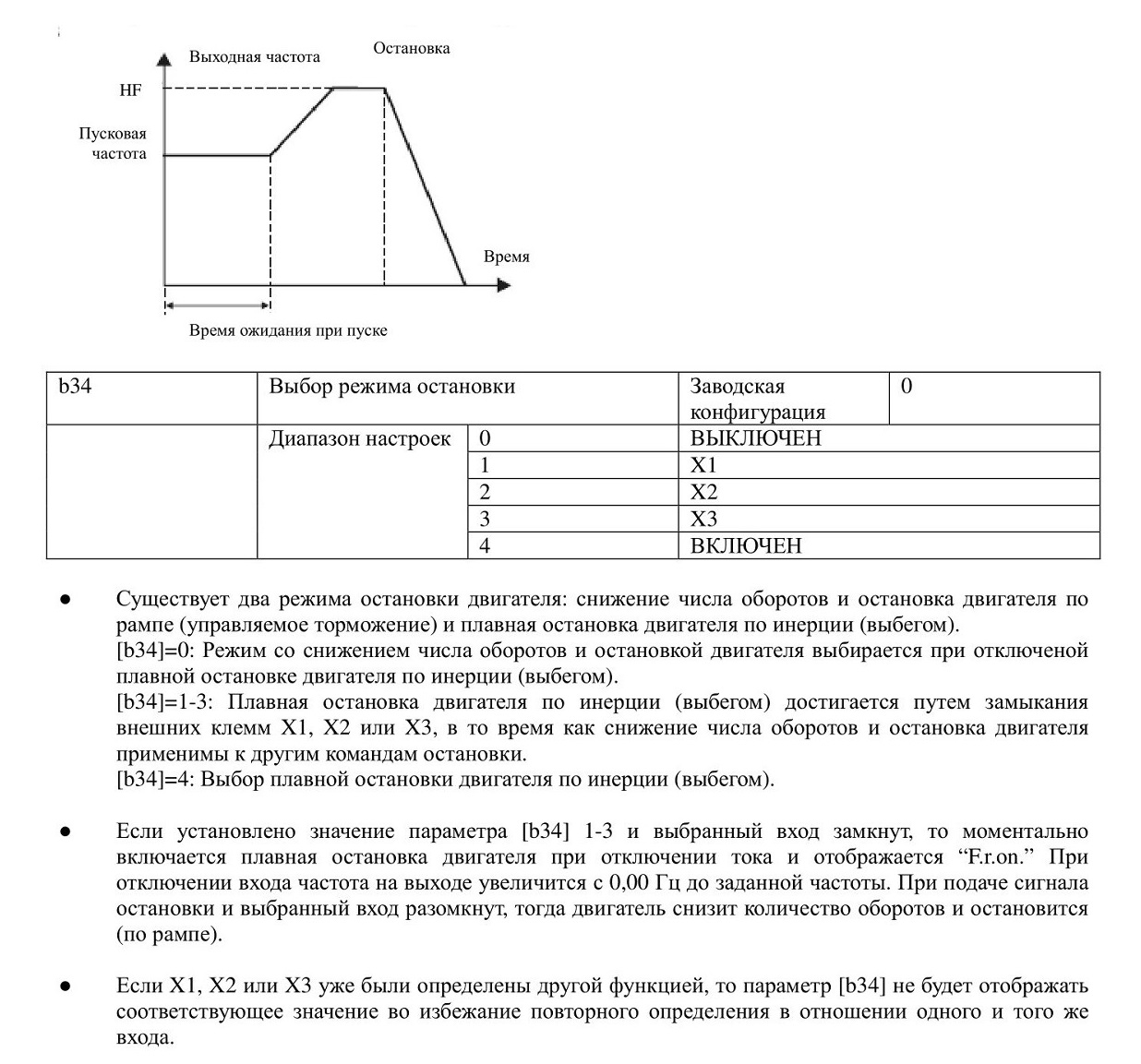

[bЗЗ]: относится ко времени работы на пусковой частоте. Если рабочая частота ниже пусковой, то двигатель будет работать на пусковой частоте. По истечении времени ожидания при пуске двигатель выйдет на рабочую частоту в соответствии со временем замедления для обеспечения запуска систем с различными величинами инерции нагрузок.

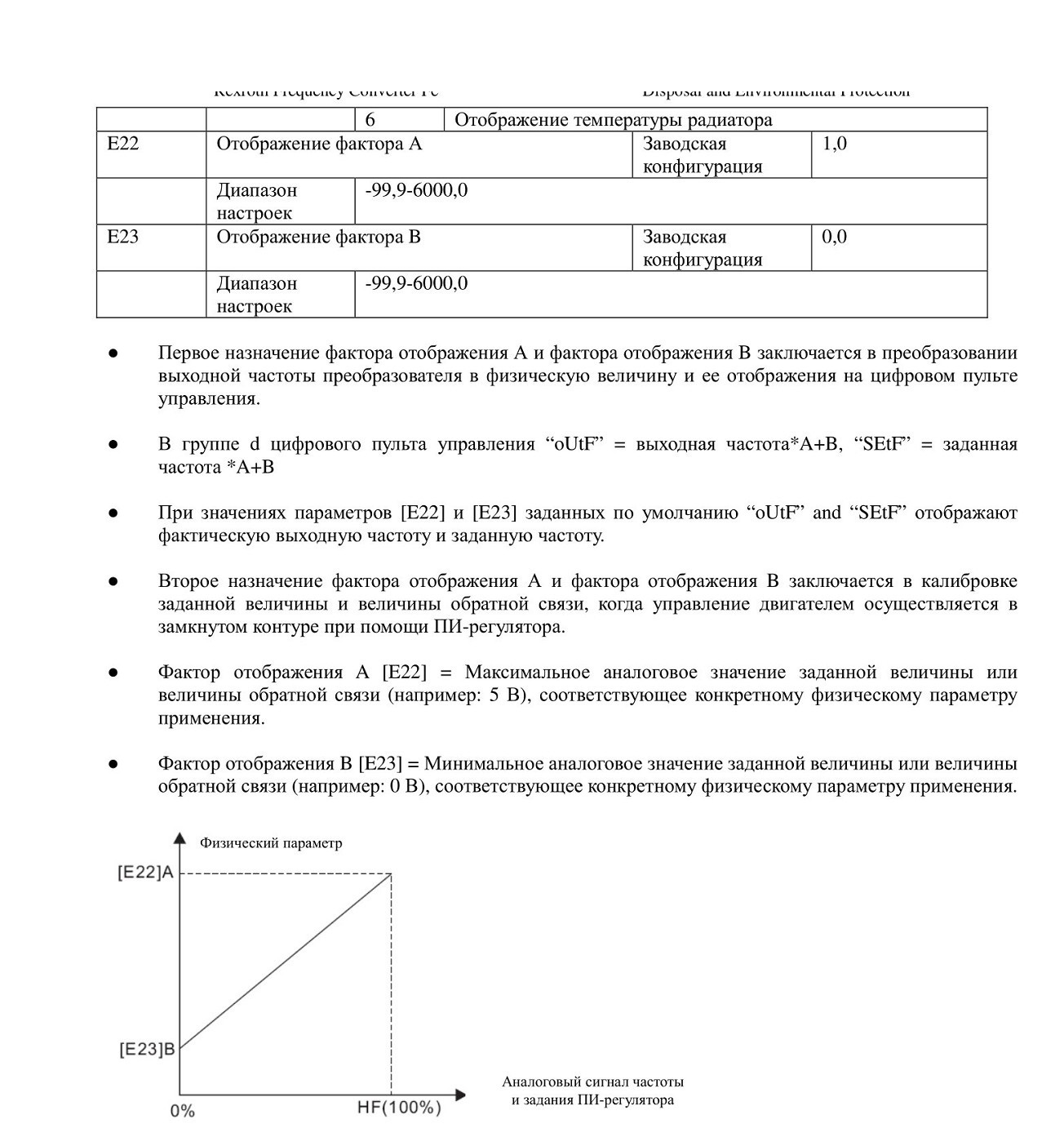

Функция ПИ-регулятора преобразователя определяет сигнал обратной связи от датчика регулируемой величины и сравнивает его с заданной величиной. При наличии отклонения, используя функцию пропорционально-интегрального регулирования, стремится уменьшить данное отклонение до 0. Эта функция применима для регулирования значений потока, давления, температуры, скорости вращения и т.п.
