Преобразователь частоты Rexroth серии Fe. Руководство по эксплуатации (2008 год) - часть 4

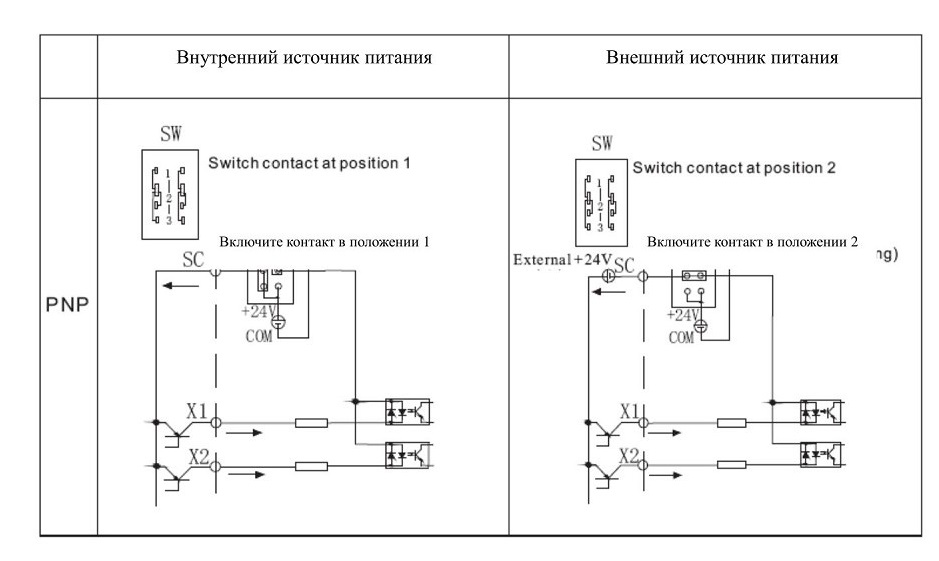

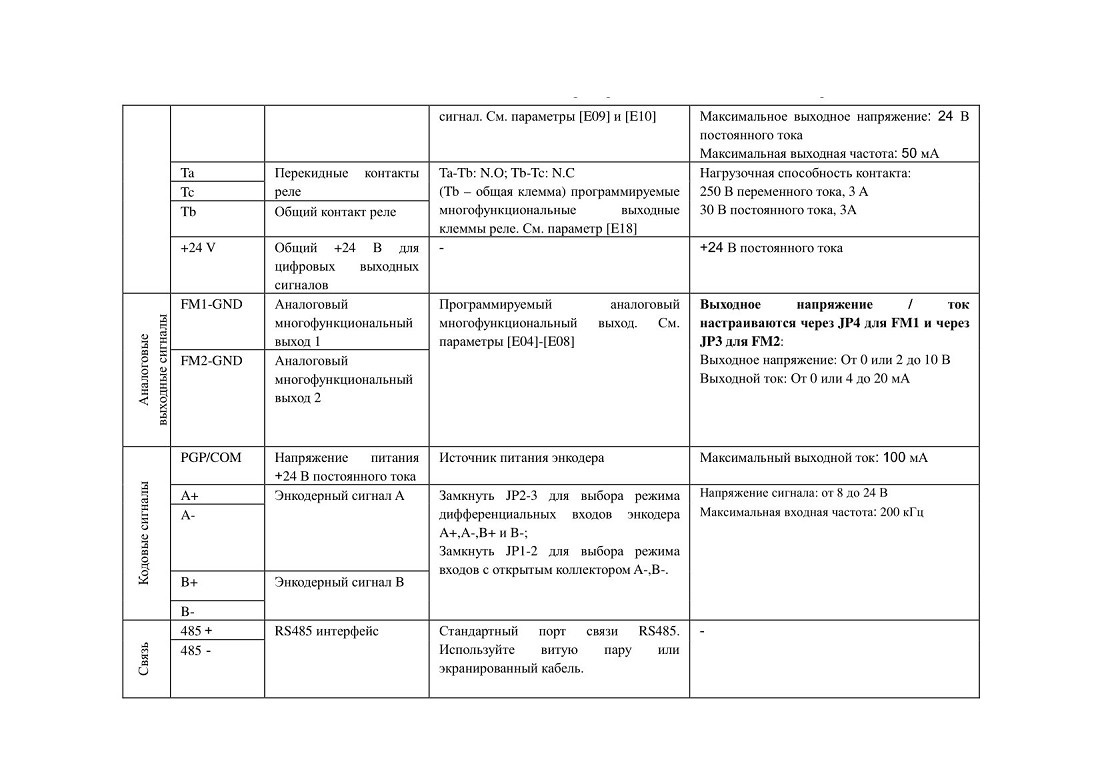

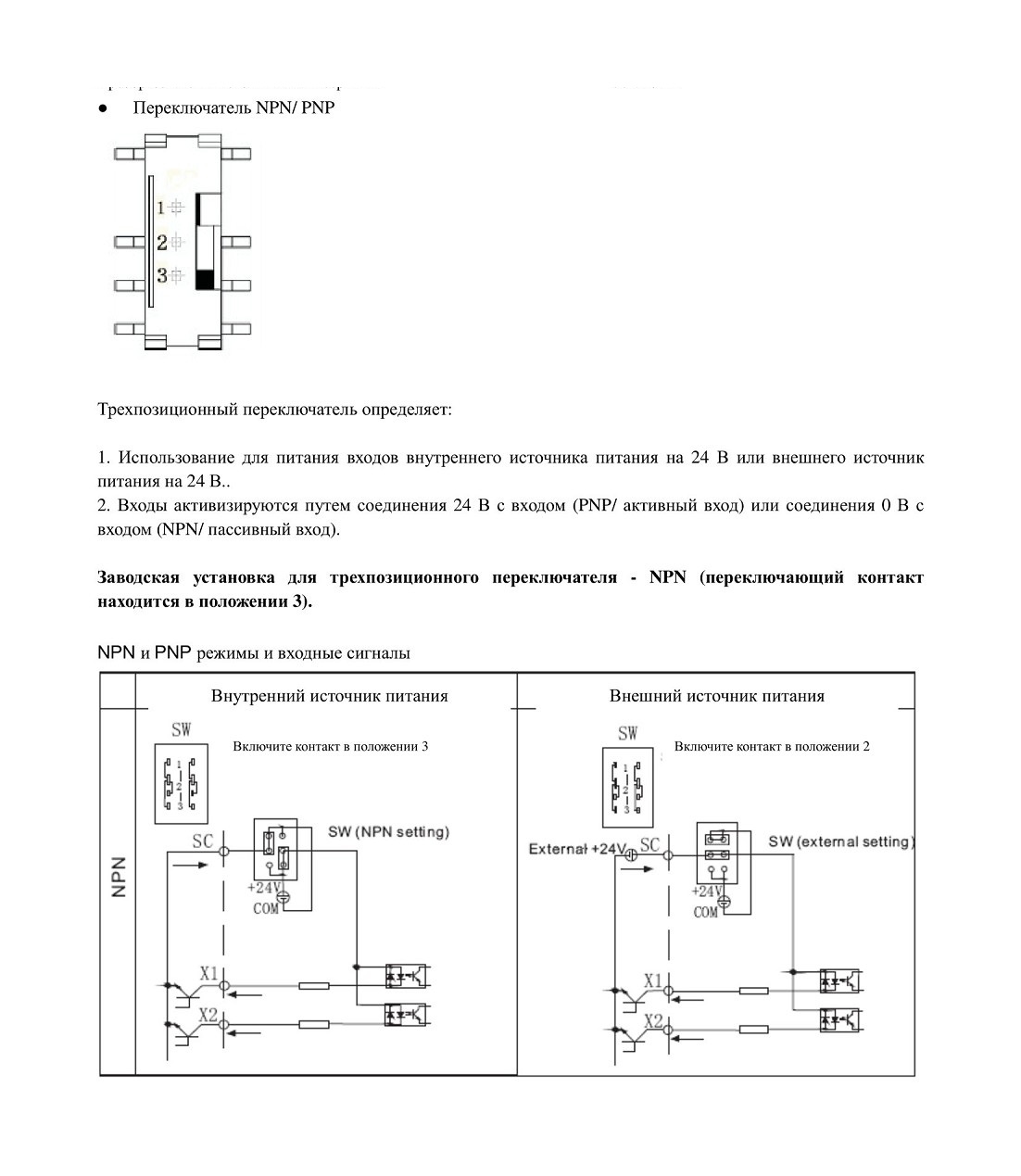

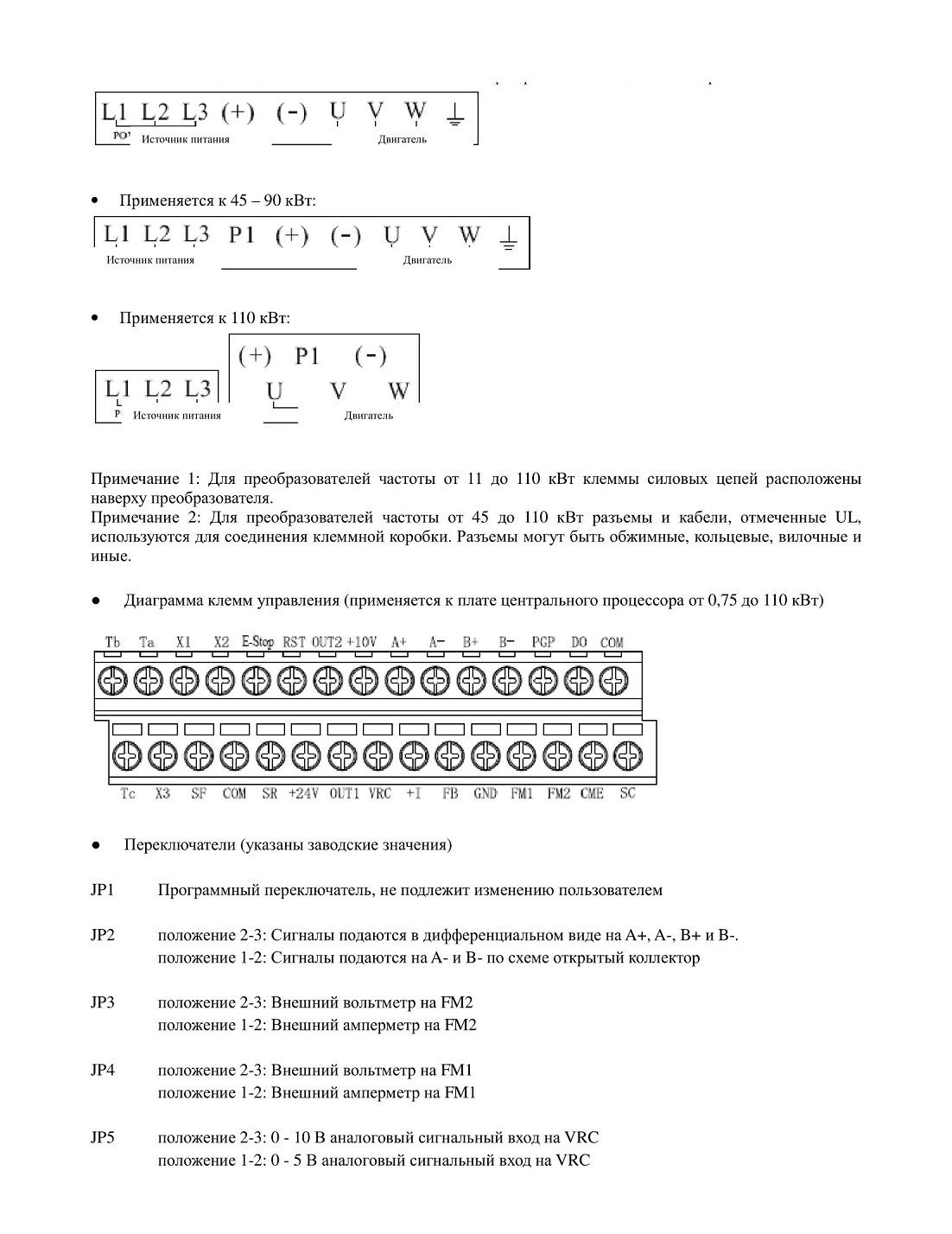

• Аналоговые входные клеммы (+10V, VRC, GND, +1)

(1)

Длина провода для соединения аналоговых сигналов, которые имеют малую мощность и подвержены влиянию внешних помех, должна быть как можно короче (менее 20 м), а также следует использовать экранированный кабель.

(2)

Используйте спаренные контакты для работы с сигналами низкого уровня, если контакты используются в схеме. Кроме того, не заземляйте клемму GND.

(3)

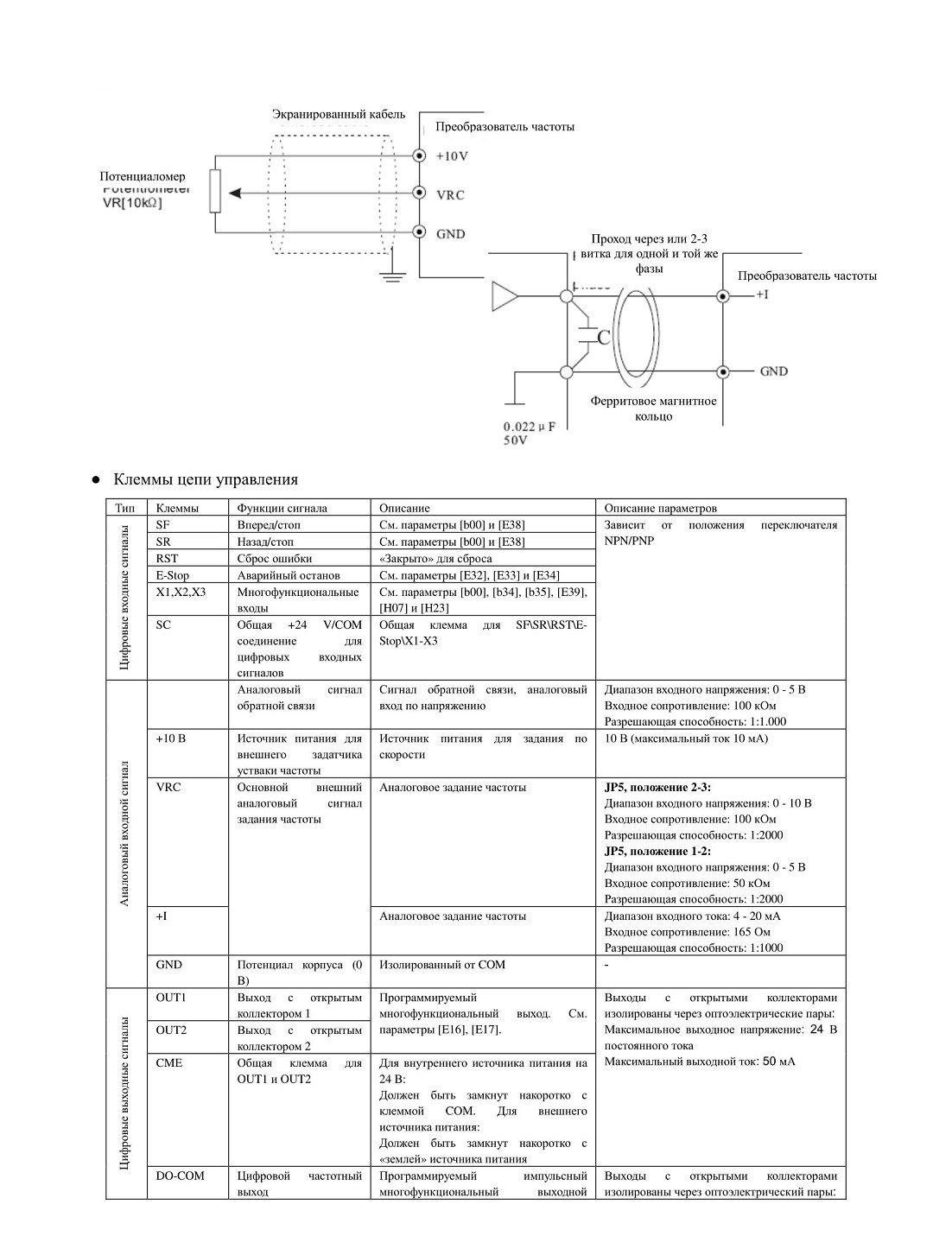

Неправильная работа может быть вызвана помехами в аналоговом сигнале. В таких случаях подключите конденсатор и ферритовый сердечник, расположив их со стороны выхода аналогового сигнала, как указано ниже.

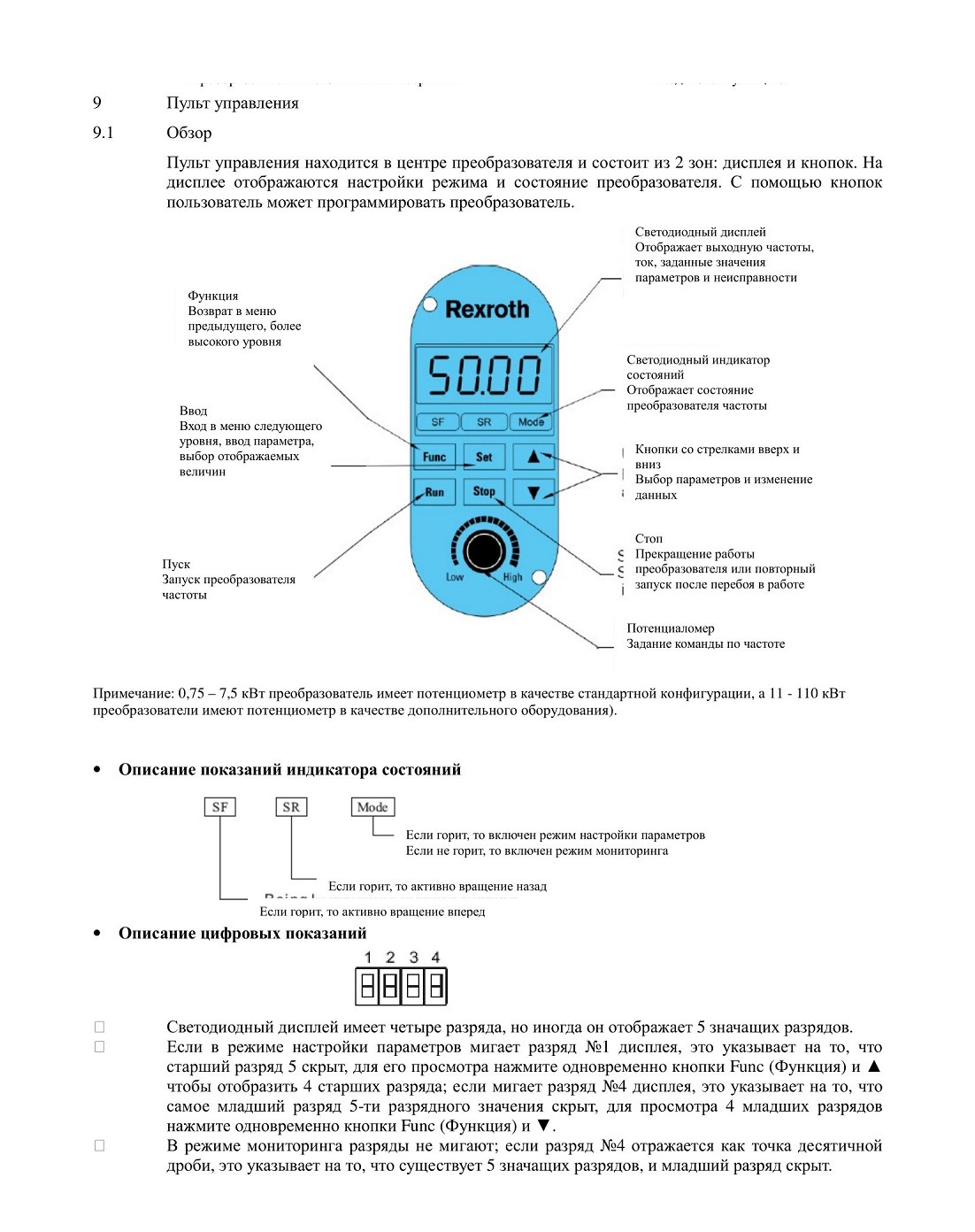

9.1 Пульт управления

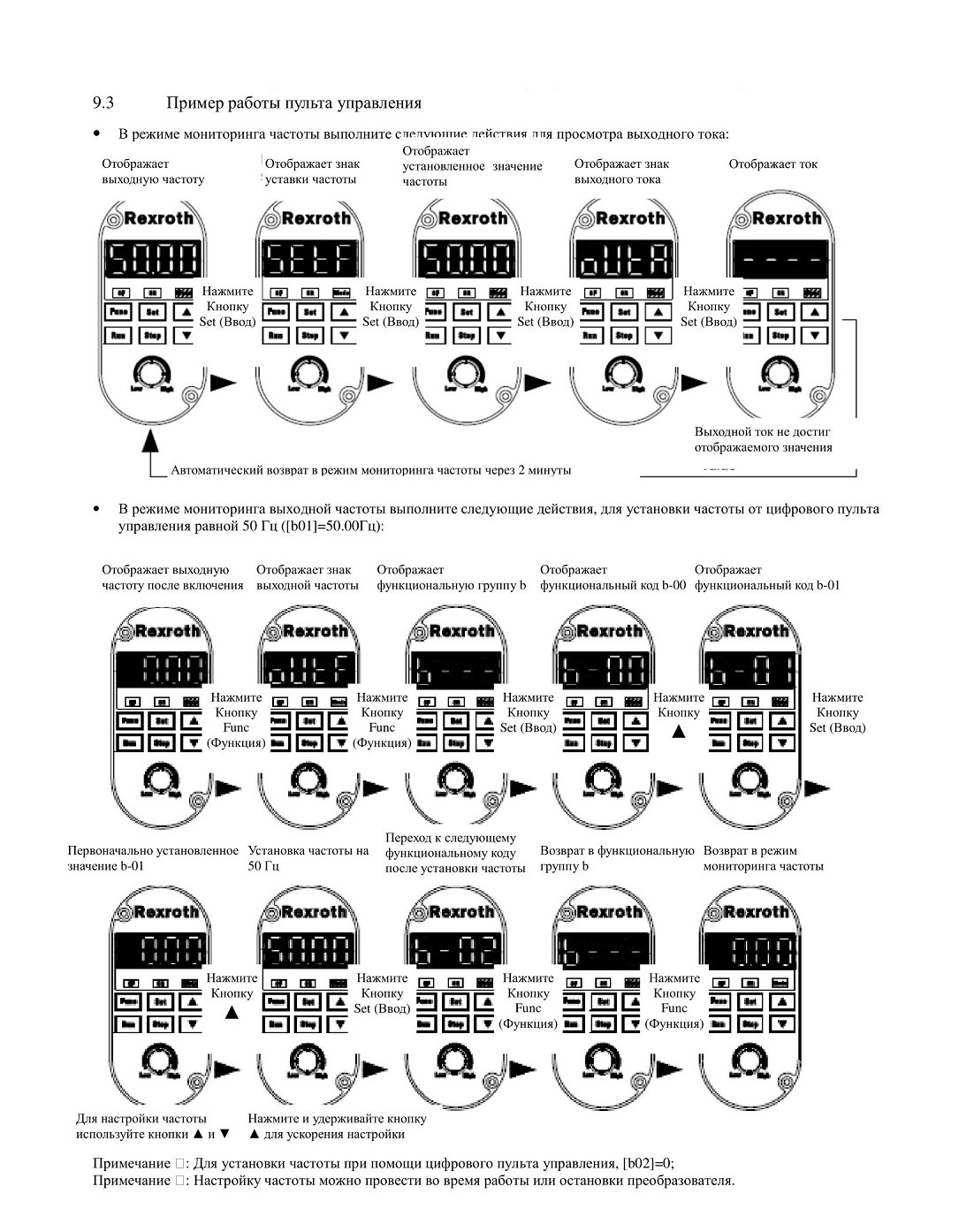

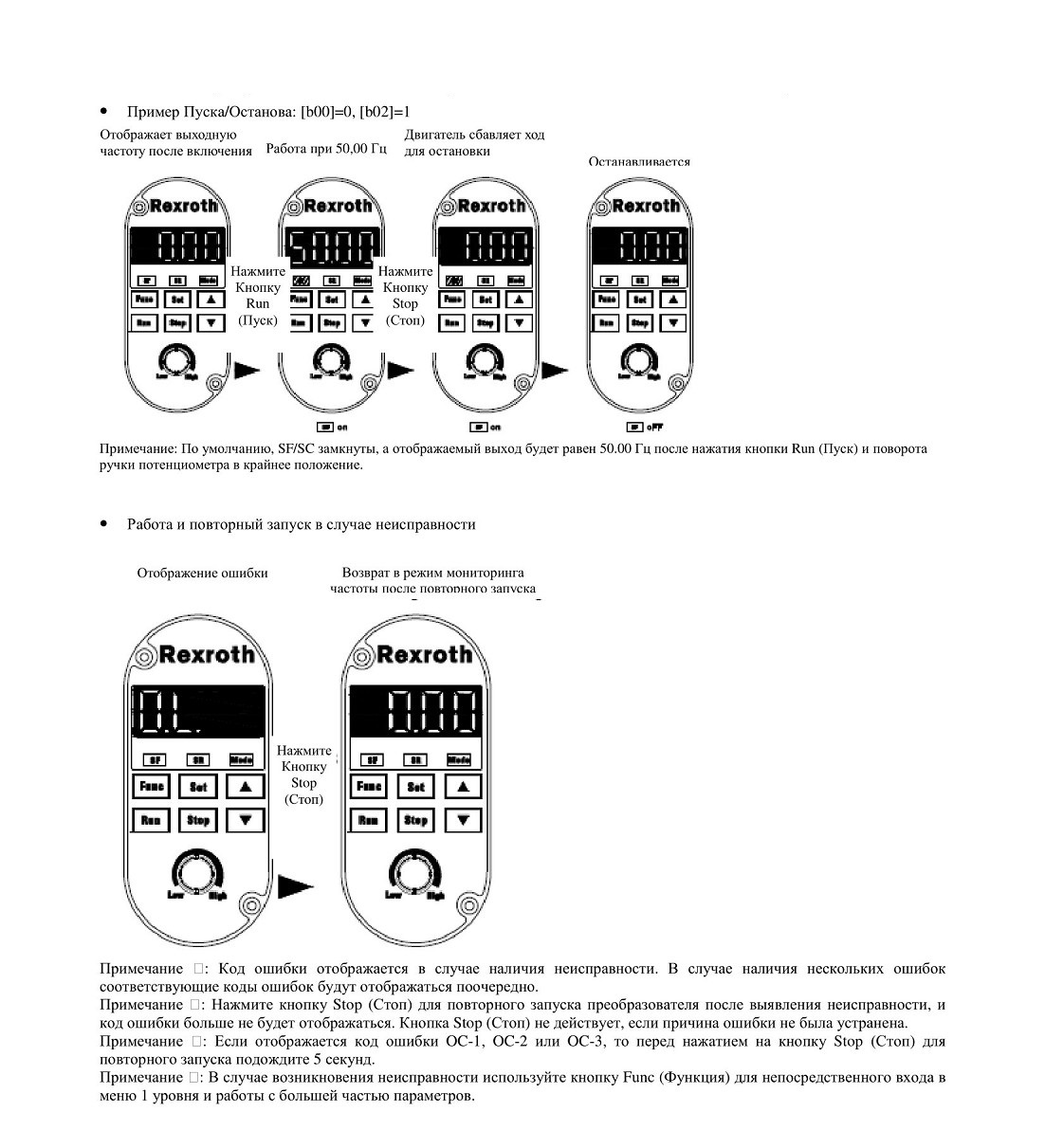

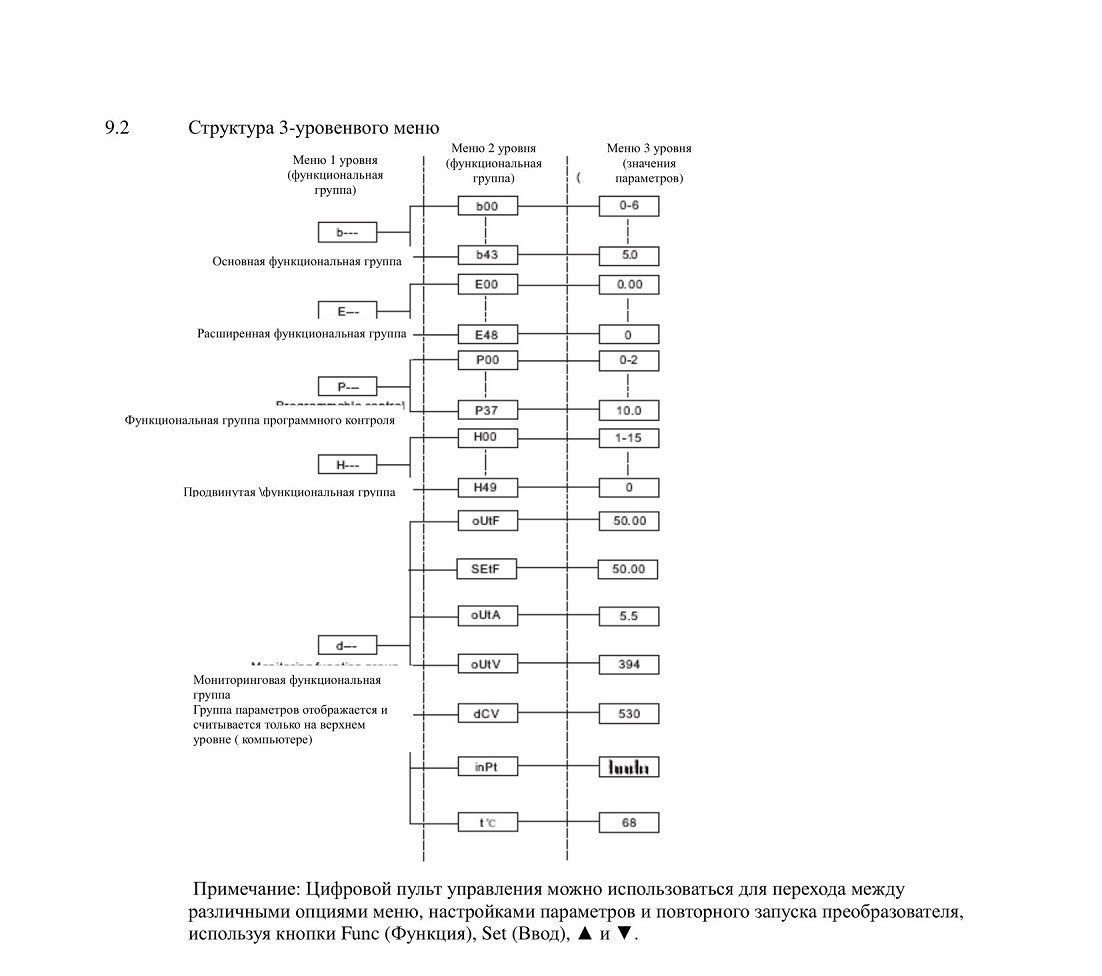

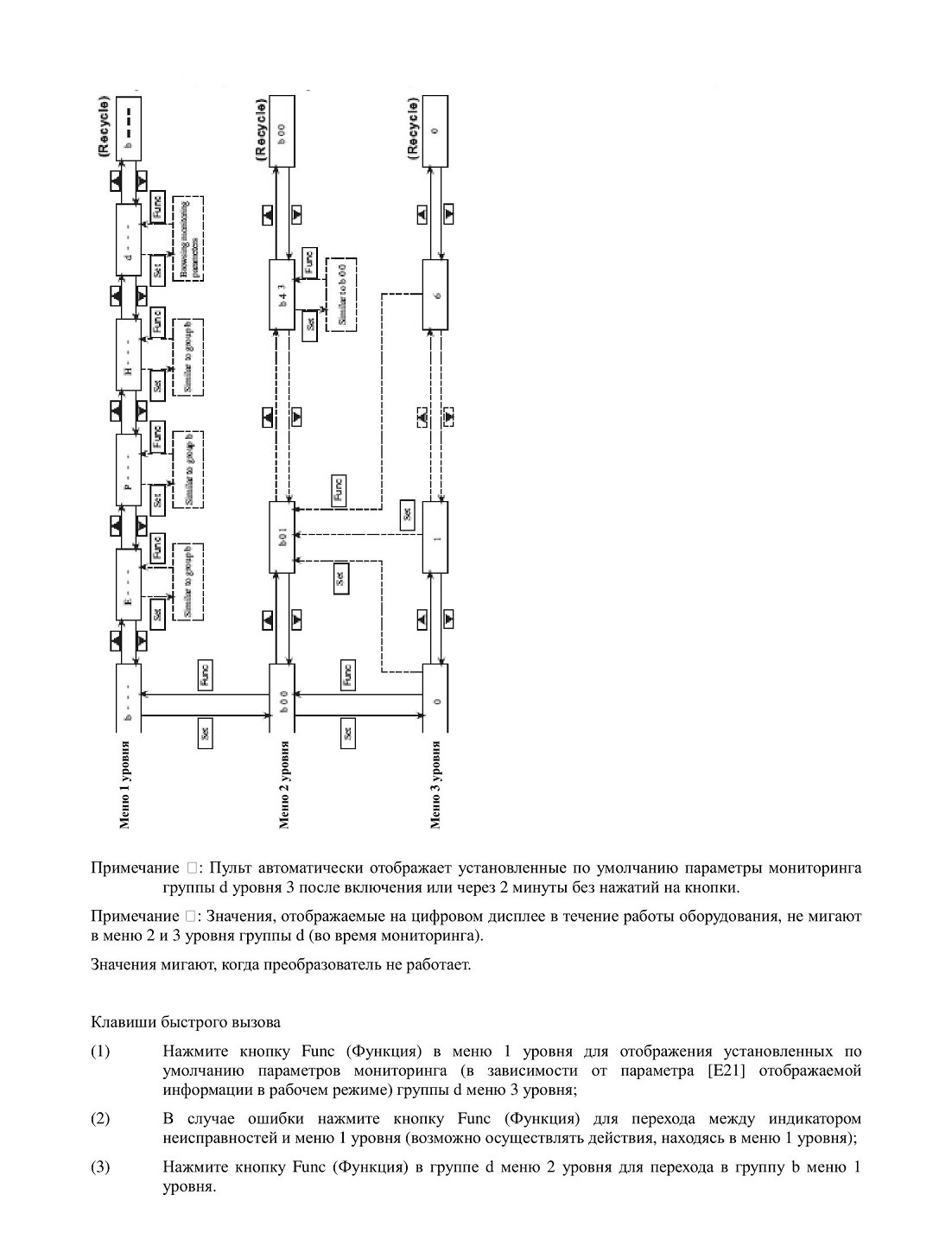

9.3 Пример работы пульта управления

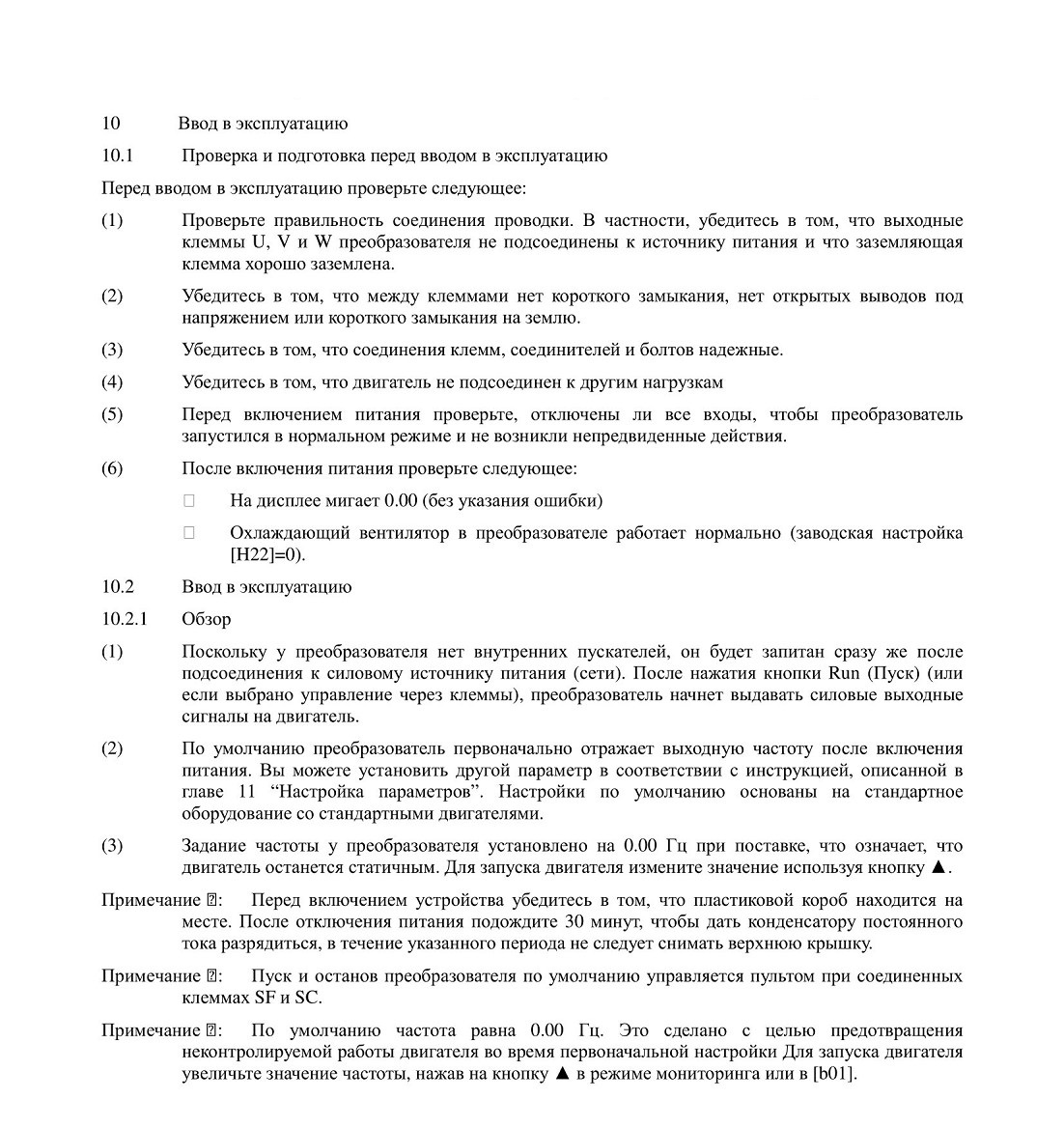

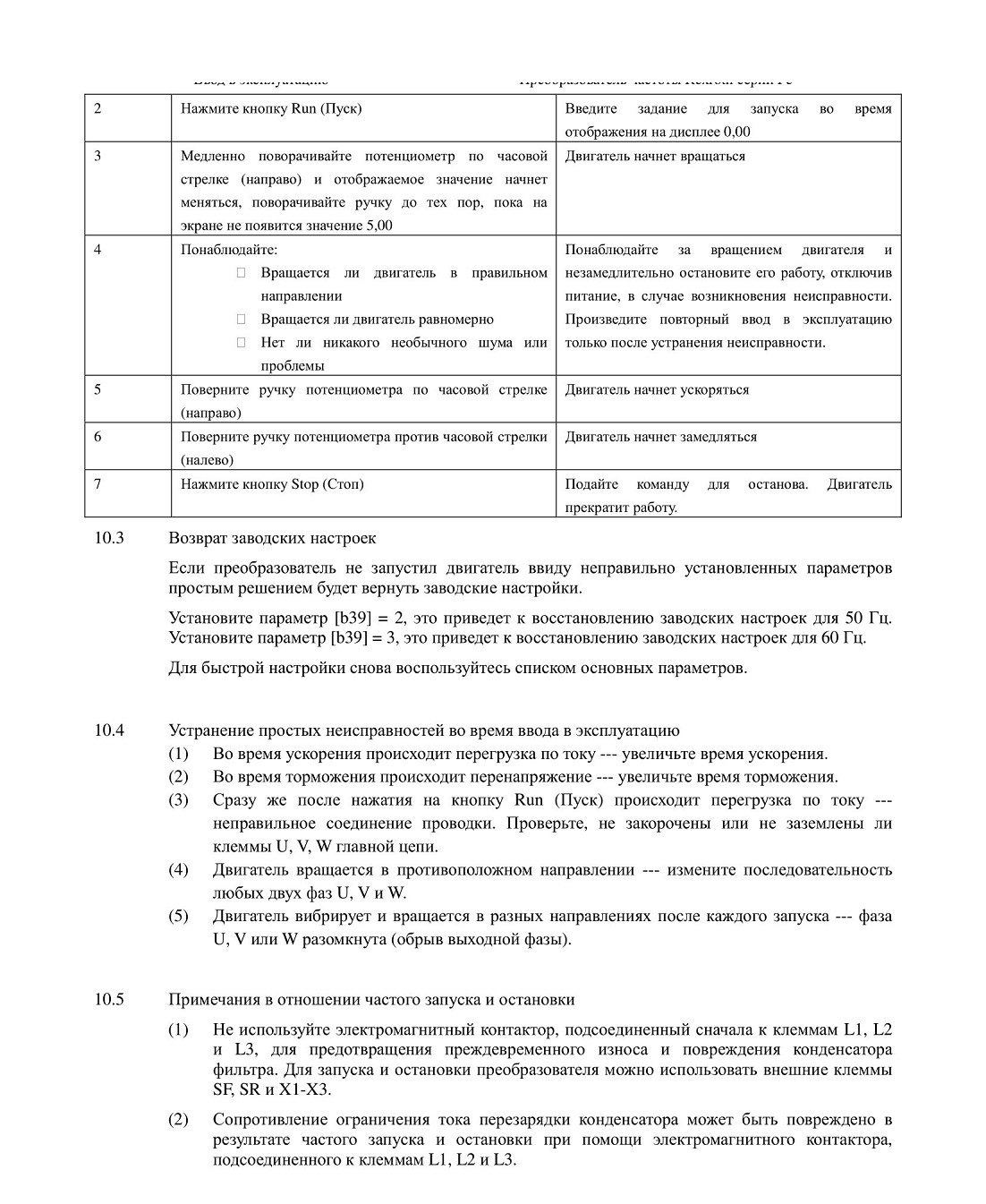

10 Ввод в эксплуатацию

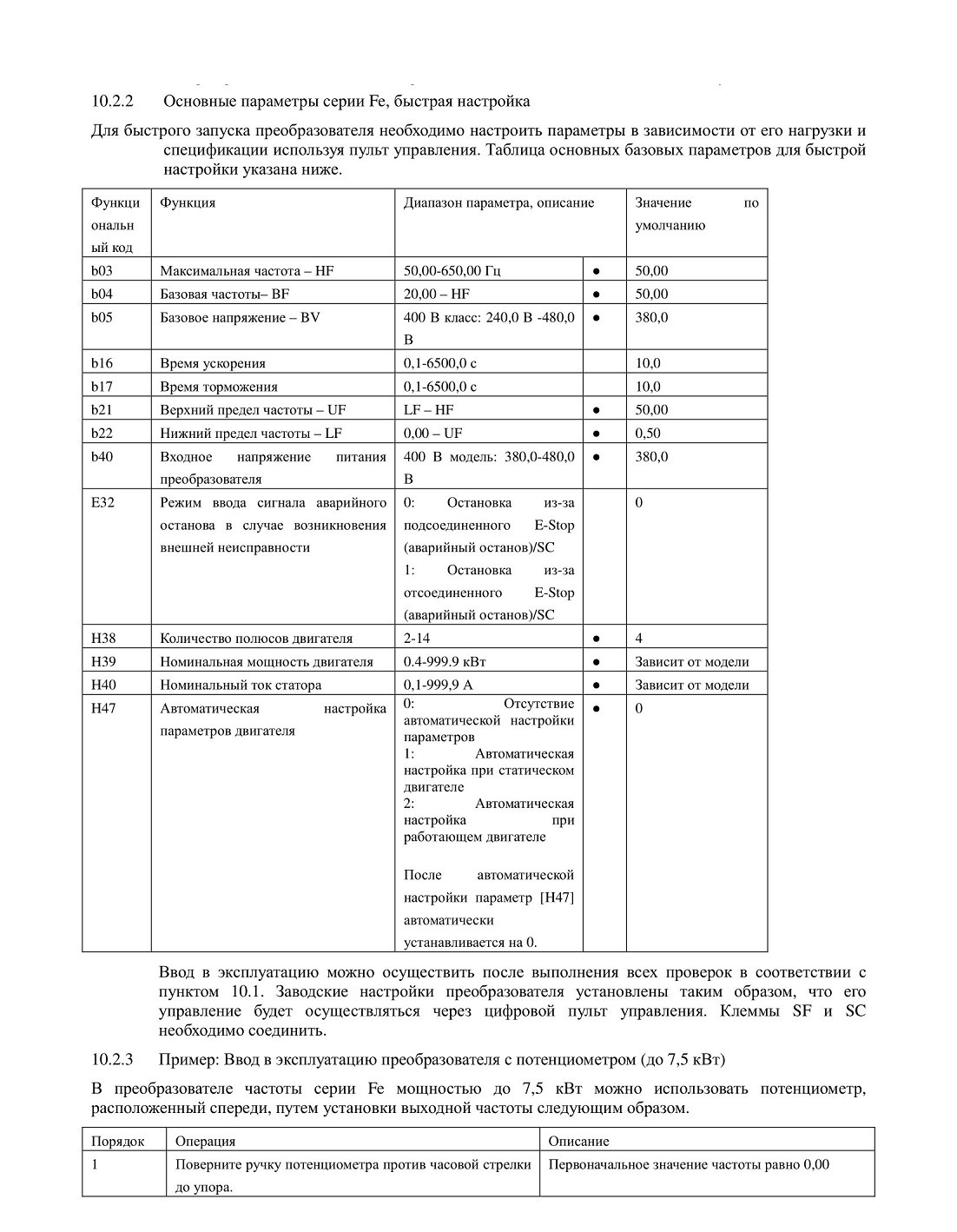

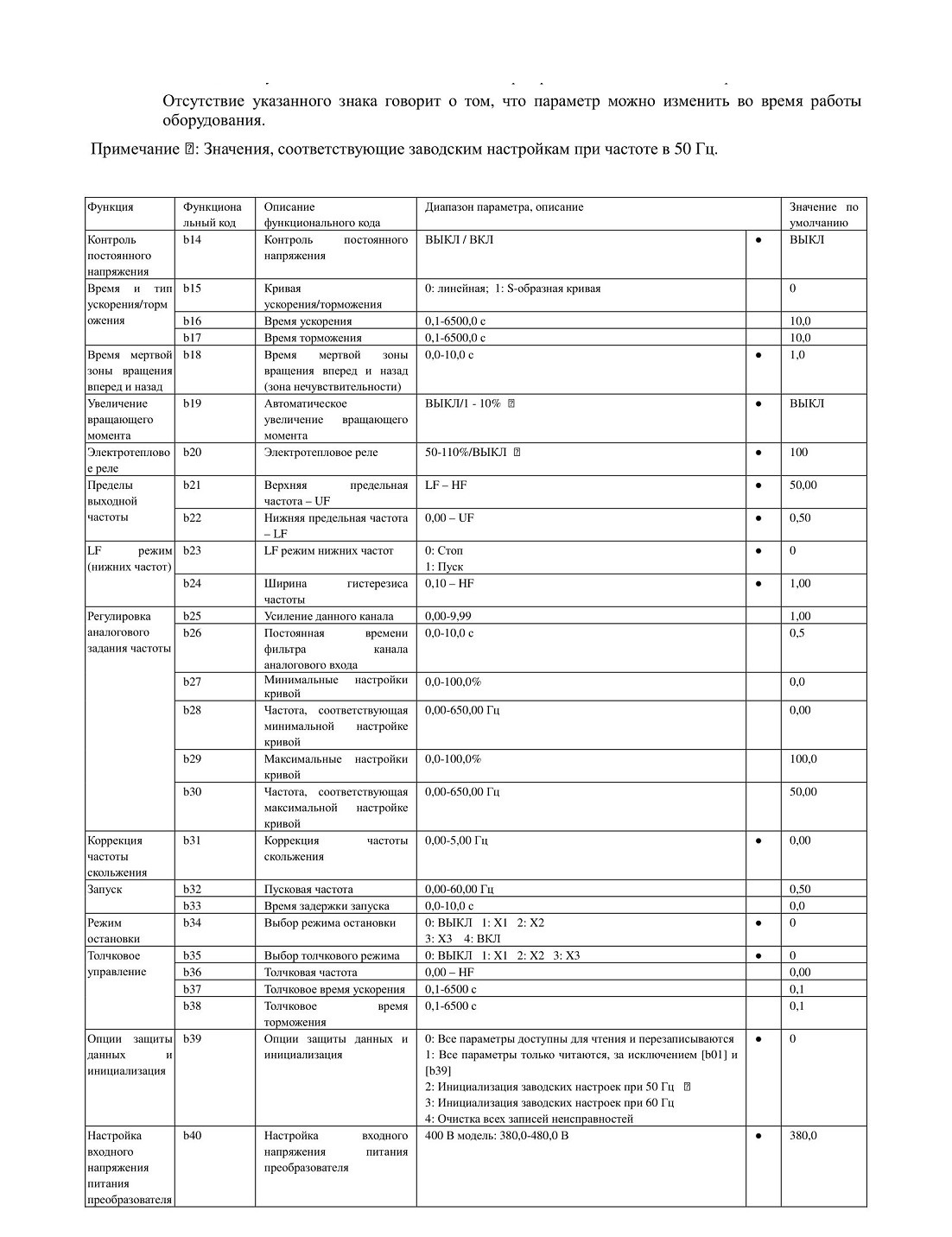

10.2.2 Основные параметры серии Fe, быстрая настройка

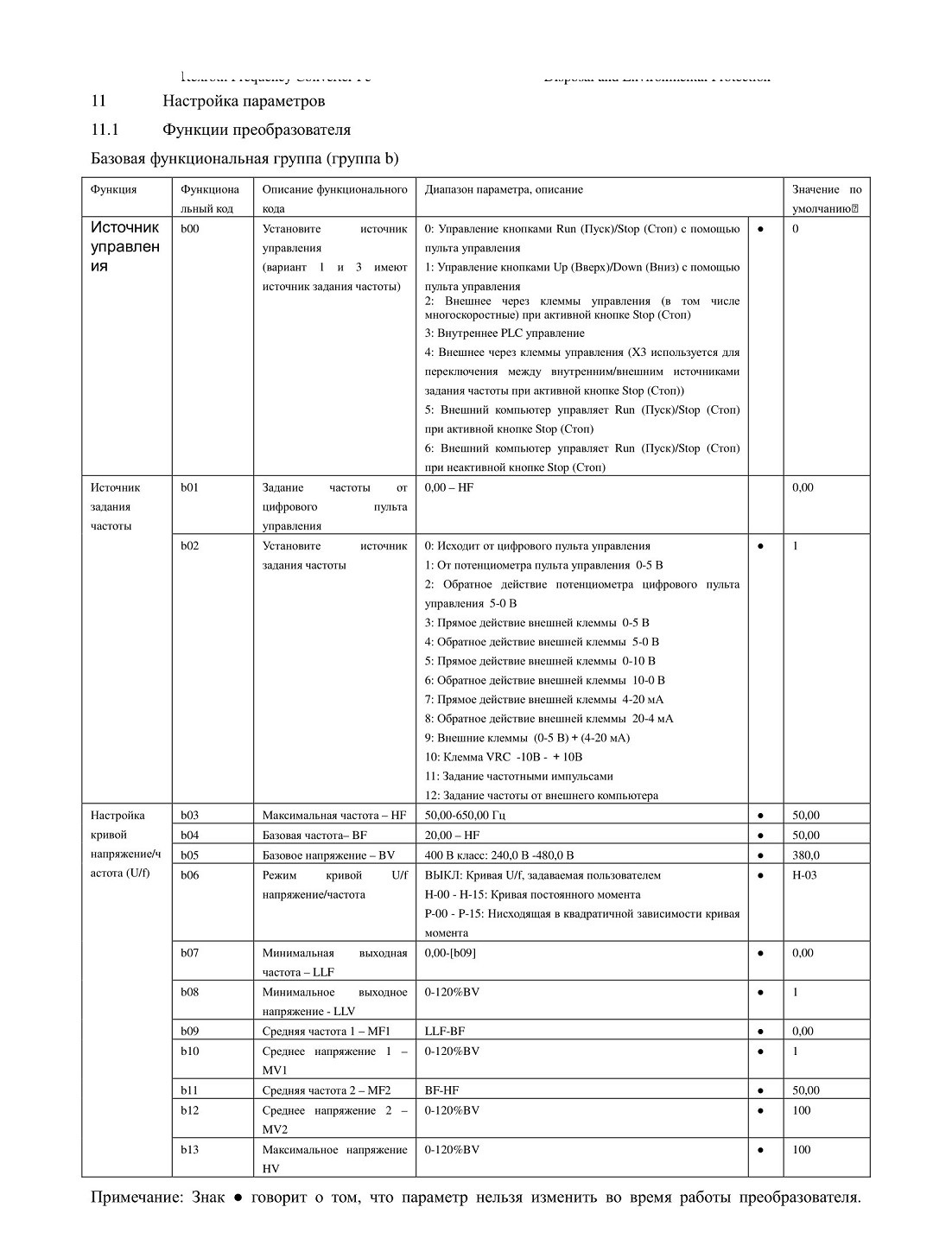

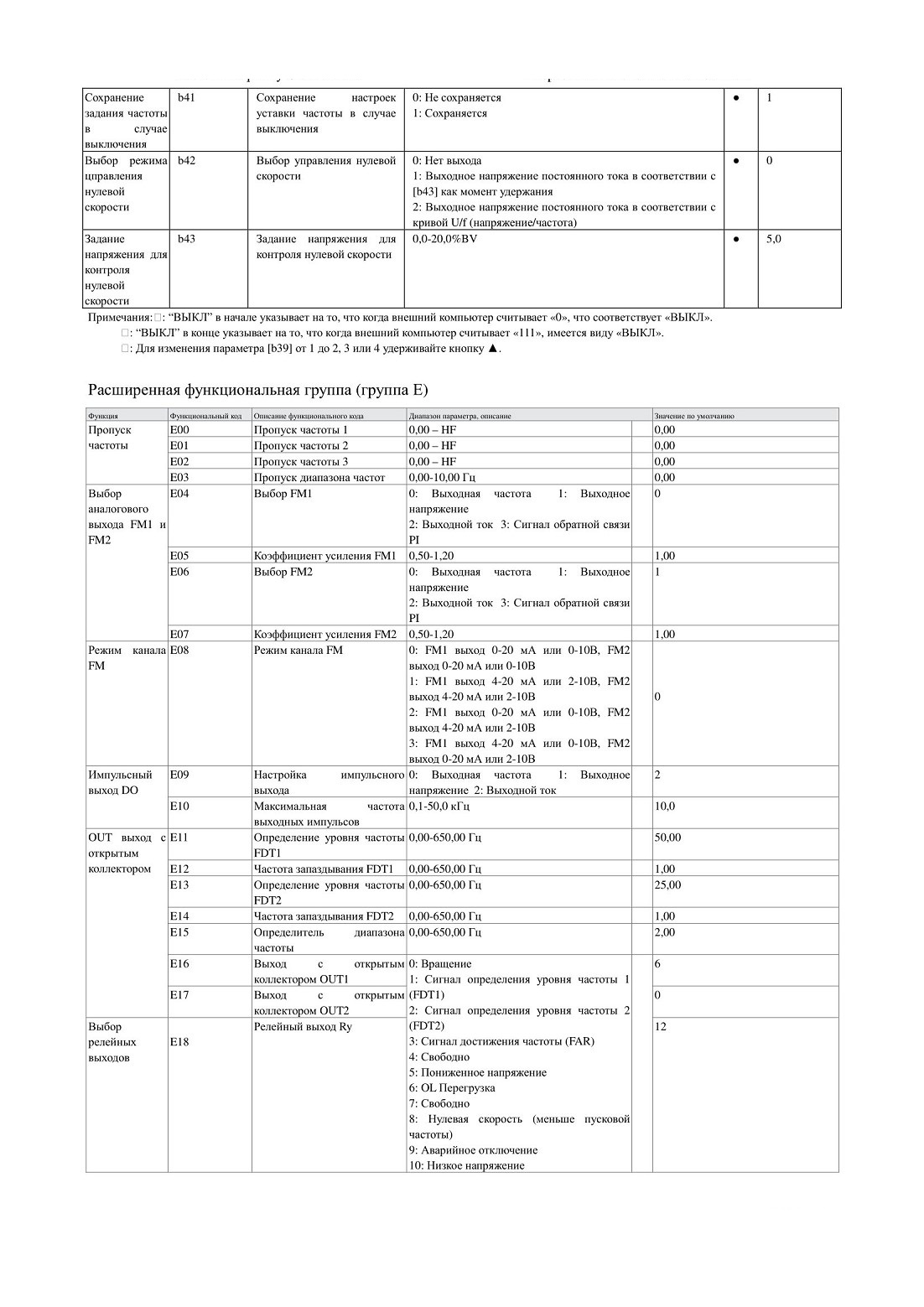

11 Настройка параметров
