Преобразователь частоты Rexroth серии Fe. Руководство по эксплуатации (2008 год) - часть 2

5 Доставка
Сразу же после получения/распаковки проверьте оборудование на наличие повреждений при транспортировке, например, деформации или незакрепленные детали.

В случае обнаружения повреждения незамедлительно свяжитесь с отправителем и договоритесь о тщательном рассмотрении ситуации.

Примечание: Это также применимо к ситуациям, когда упаковка не повреждена.

В поставку входит

1.) Стандартная модель:

• Преобразователь частоты серии Fe, класс защиты IP20

• Аппаратное обеспечение для серии Fe (прошивка)

• Встроенный тормозной прерыватель (только для преобразователей 0,75 - 15 кВт)

• Пульт управления

• Руководство по быстрому запуску

2.) Дополнительное оборудование:

• Пульт управления для шкафа управления

• Пульт управления с переменным сопротивлением для преобразователей от 11 до 110 кВт

• Адаптер PROFIBUS

• Адаптер RS232/485

• Инженерное программное обеспечение для серии Fe

• ЭМС-фильтр (EN 61800-3 окружающая среда 1 и 2)

• Фильтр dU/dt

• Сетевой дроссель

• Тормозное сопротивление

• Тормозной модуль

Типы кодов Сертификация

Для получения информации о сертификации просим посетить сайт по адресу http://www.hoschrexroth.com/fe.

Соответствие нормам СЕ: Преобразователь частоты серии Fe (0,75 - 110 кВт) прошел сертификацию СЕ.

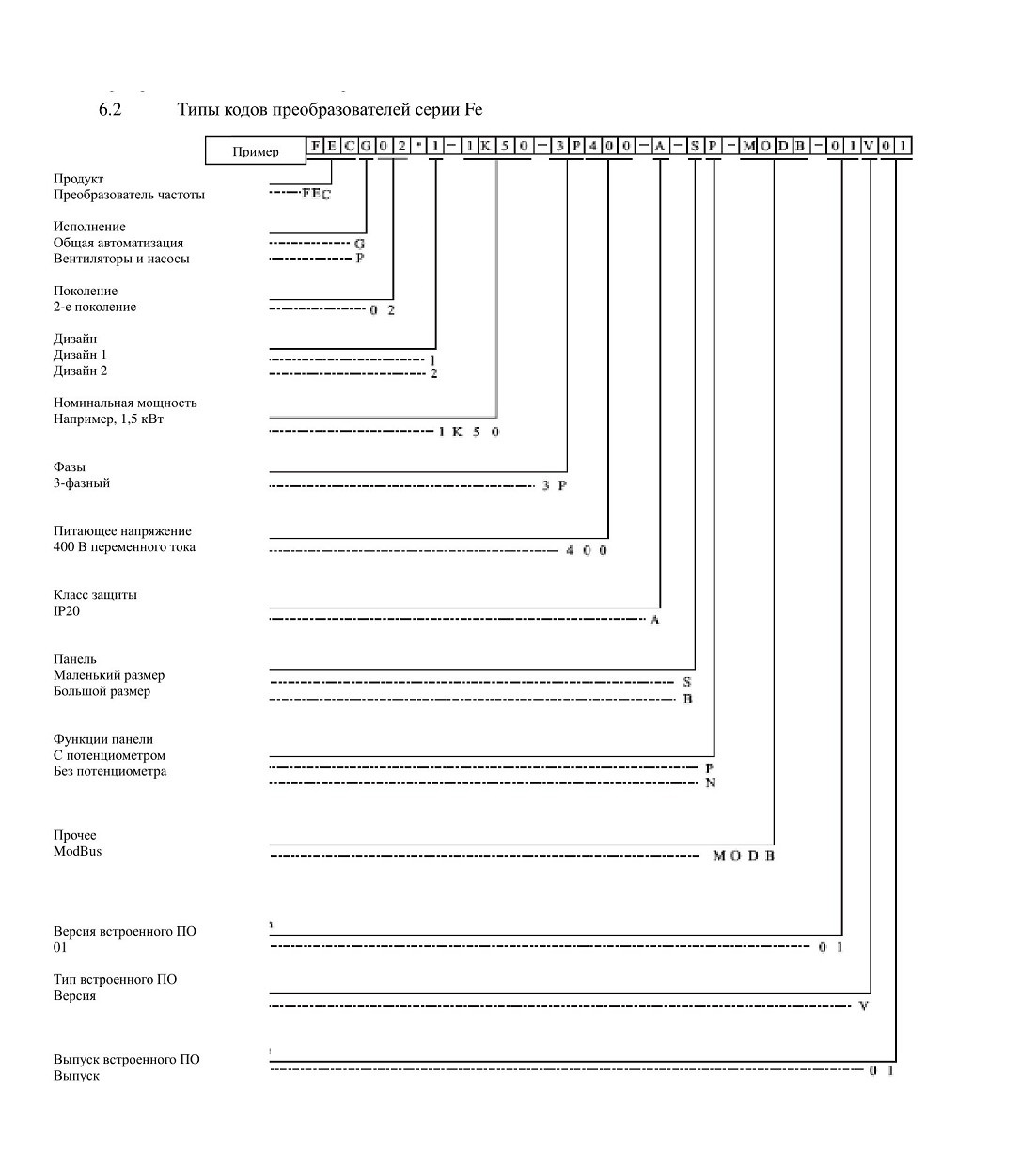

Типы кодов преобразователей серии Fe

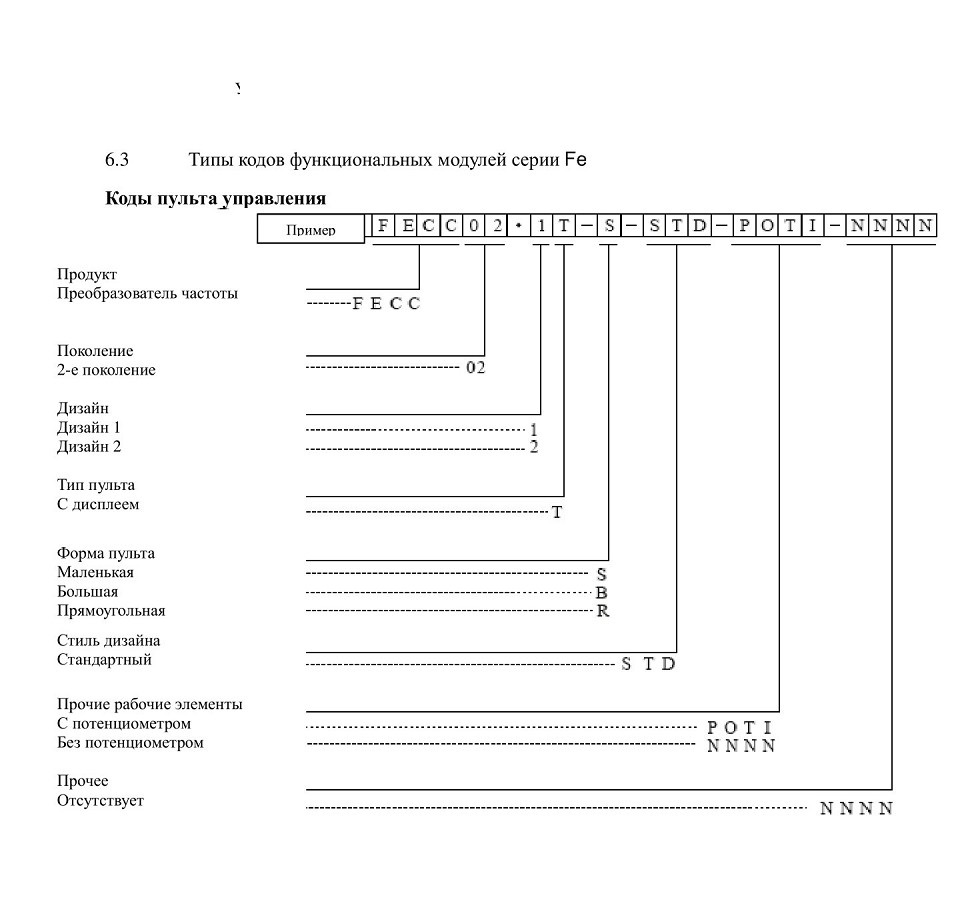

6.3 Типы кодов функциональных модулей серии Fe

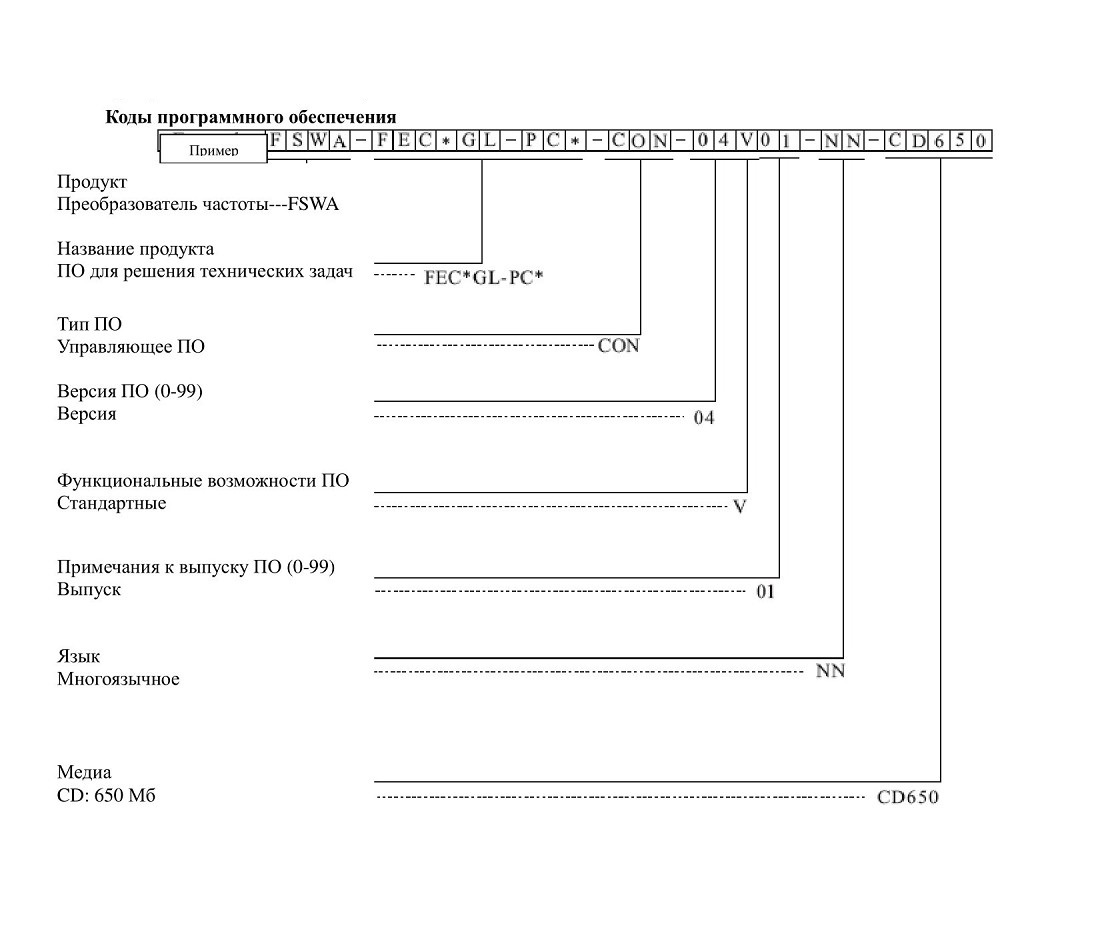

Коды программного обеспечения

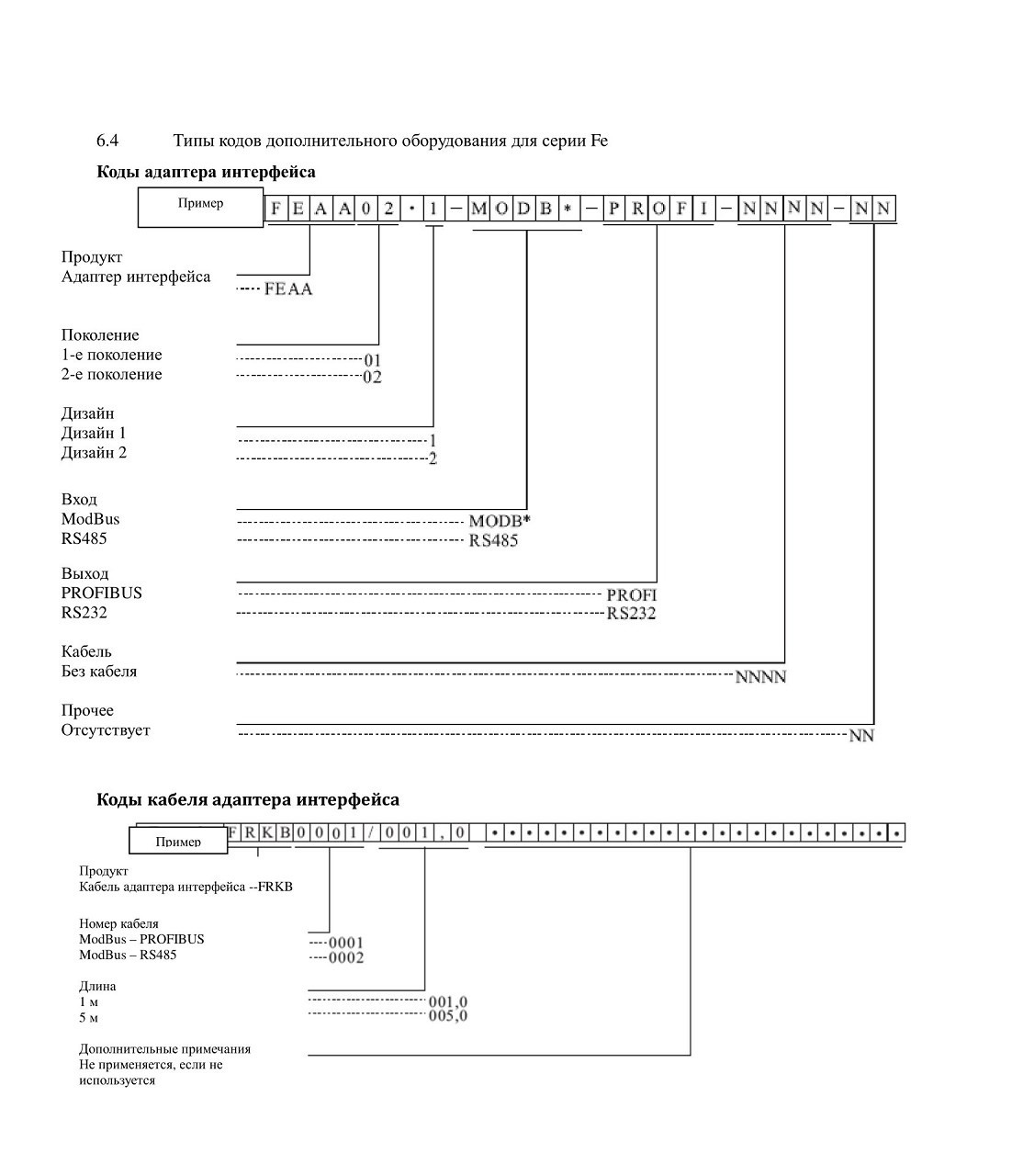

6.4 Типы кодов дополнительного оборудования для серии Fe

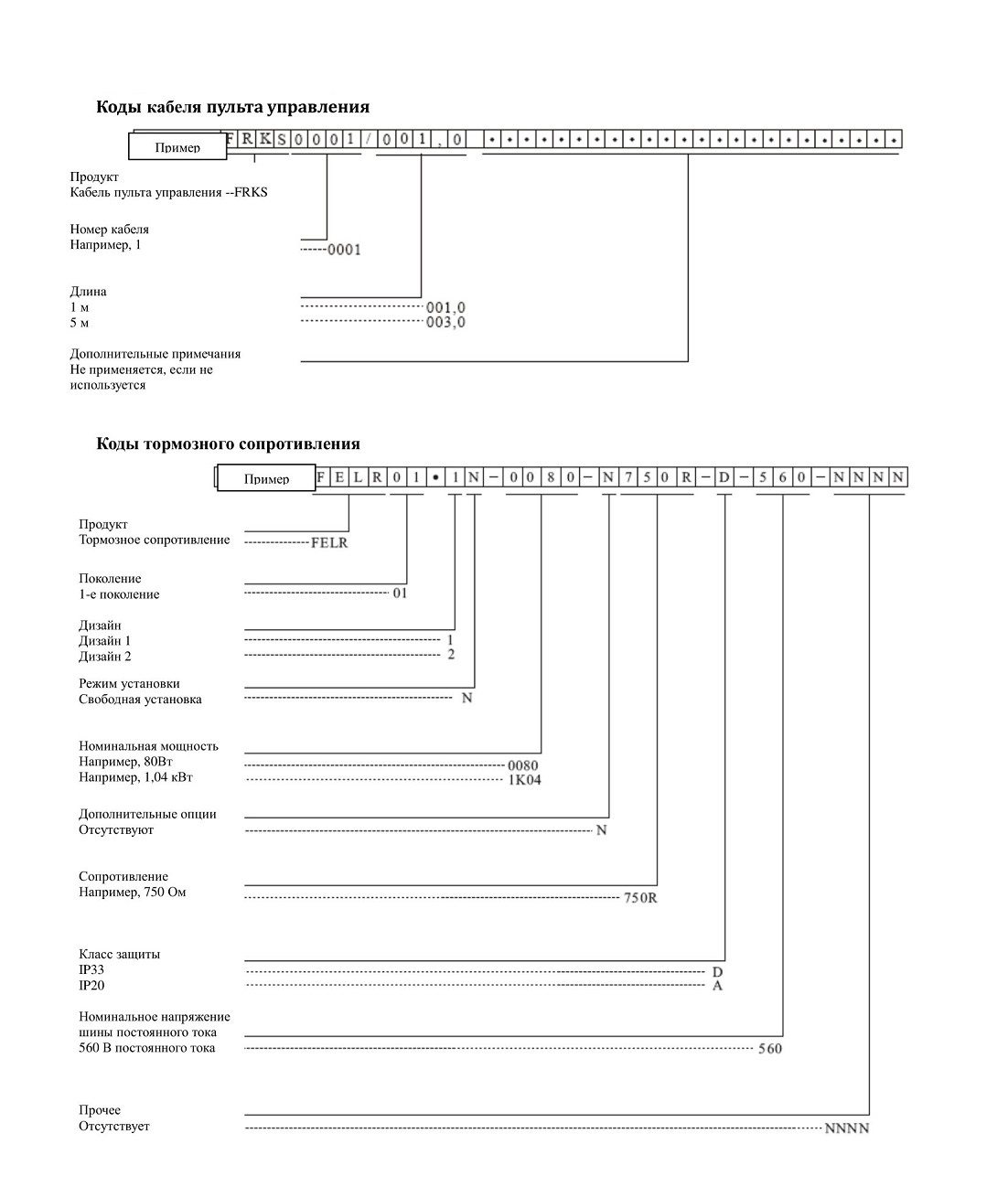

Коды кабеля пульта управления

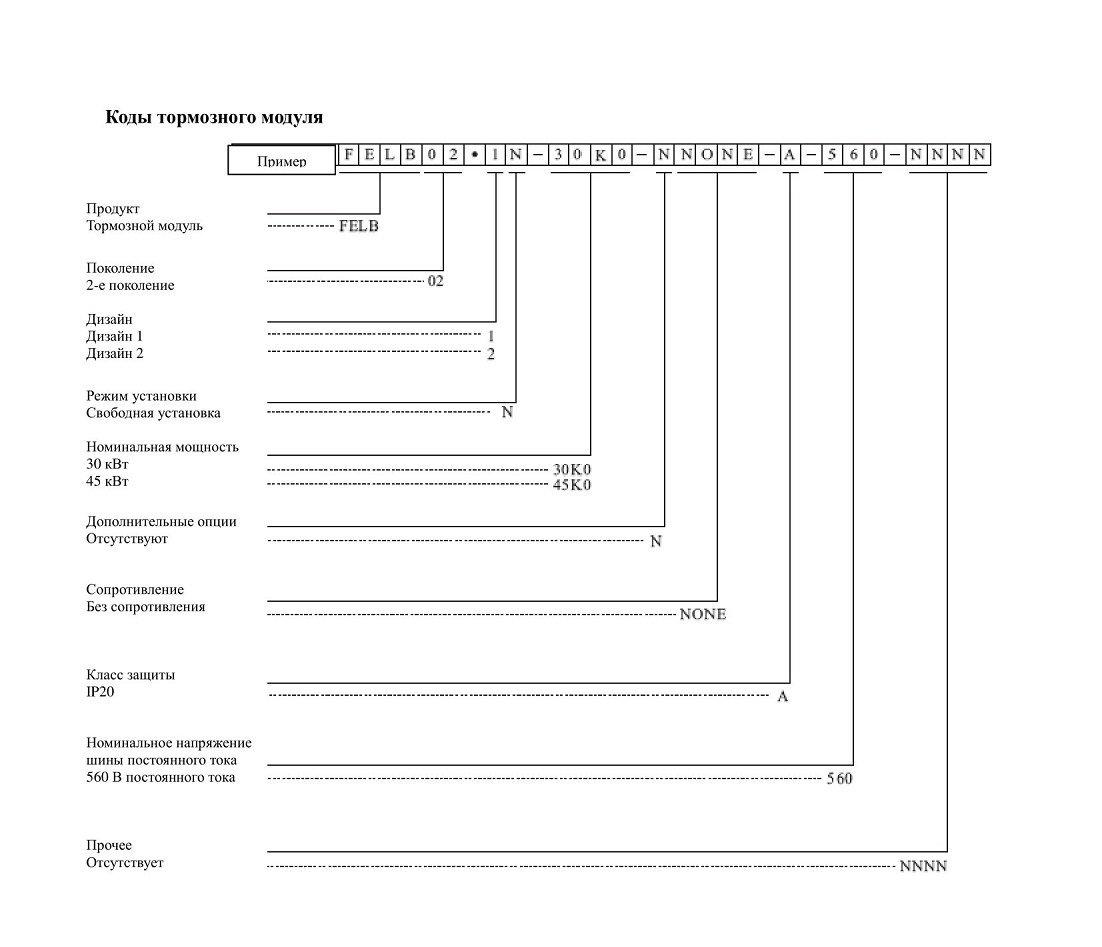

Коды тормозного модуля

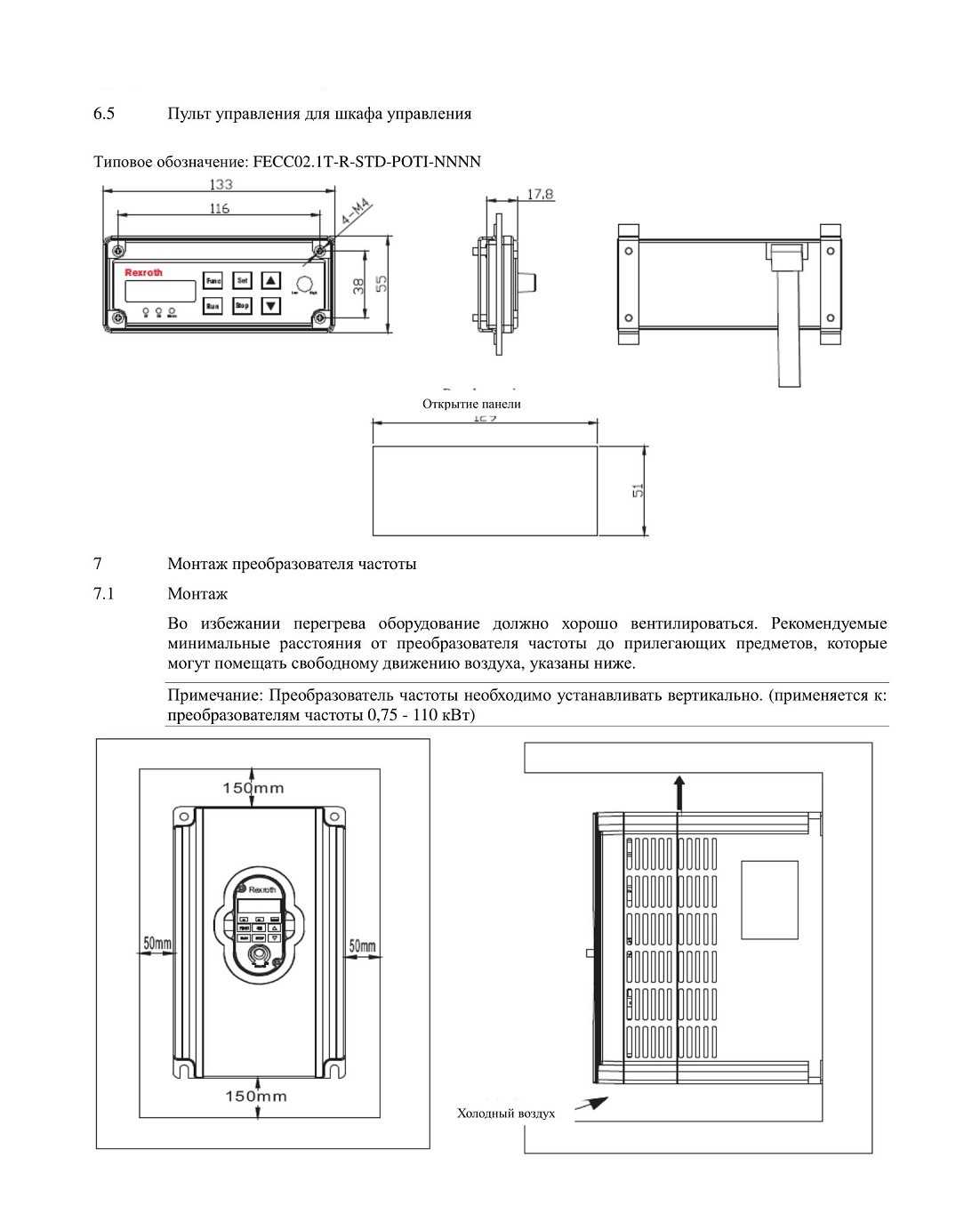

Пульт управления для шкафа управления

Если один преобразователь частоты устанавливается над другим, убедитесь в том, что не превышается верхний предел температуры воздуха во входном отверстии (Примечание: см. главу 13 «Технических данных»). Между преобразователями частоты рекомендуется установить отражательную перегородку для предотвращения затягивания поднявшегося горячего воздуха в верхний преобразователь.

Эффективность:

Обеспечьте достаточное проветривание оборудования, расположенного в шкафу. Во время работы потеря тепла составляет около 5% от номинальной мощности преобразователя частоты в зависимости от размеров и оборудования модуля.

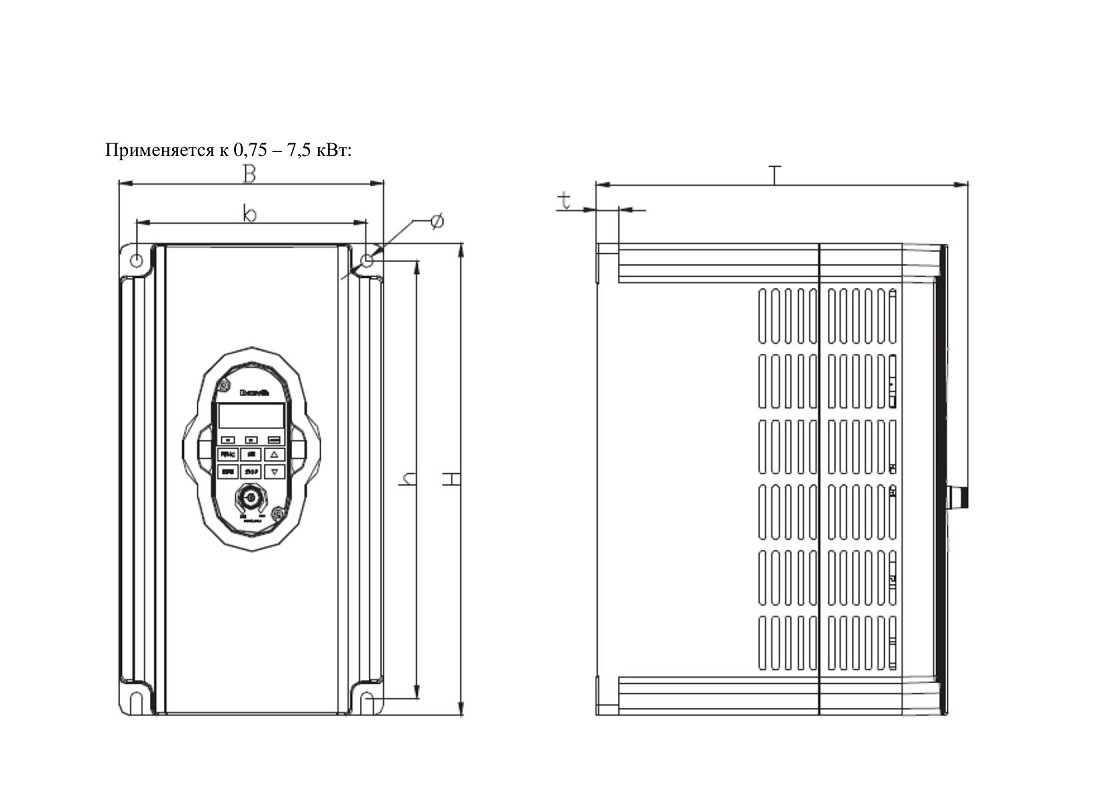

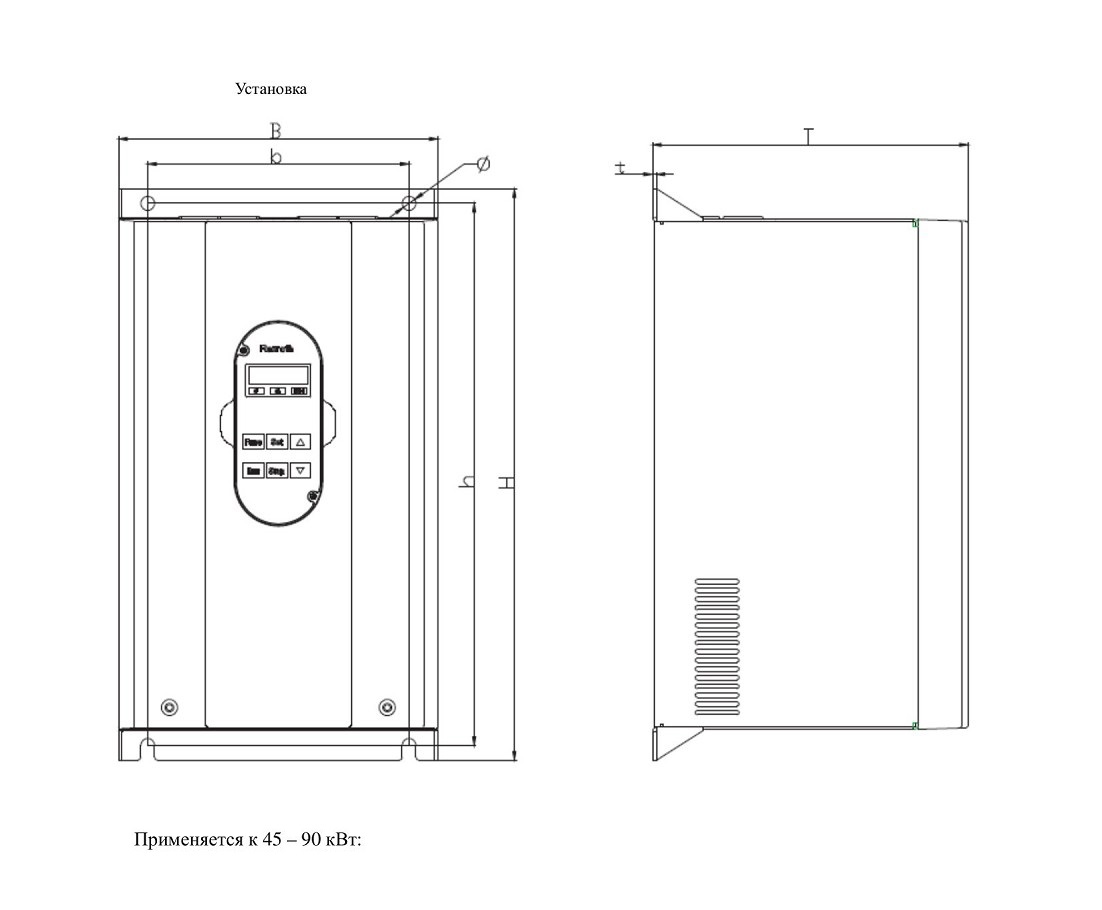

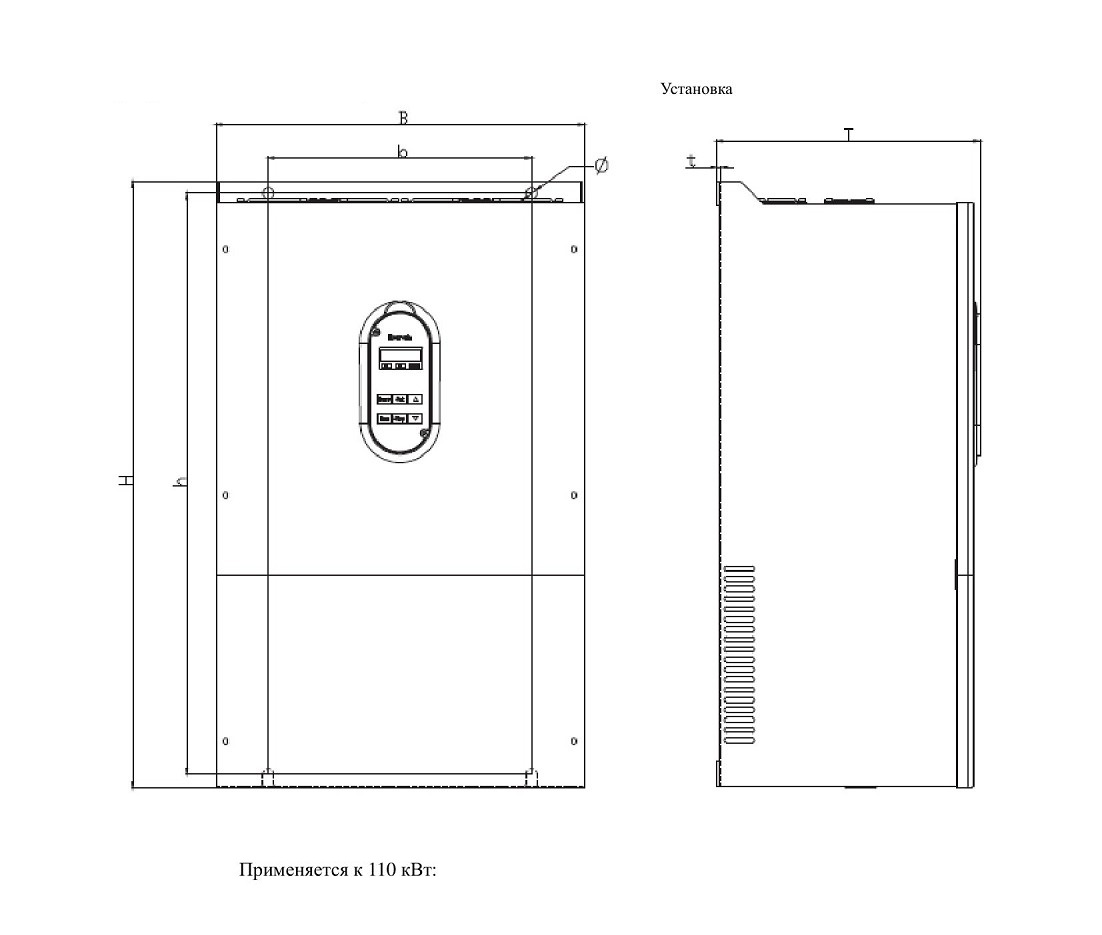

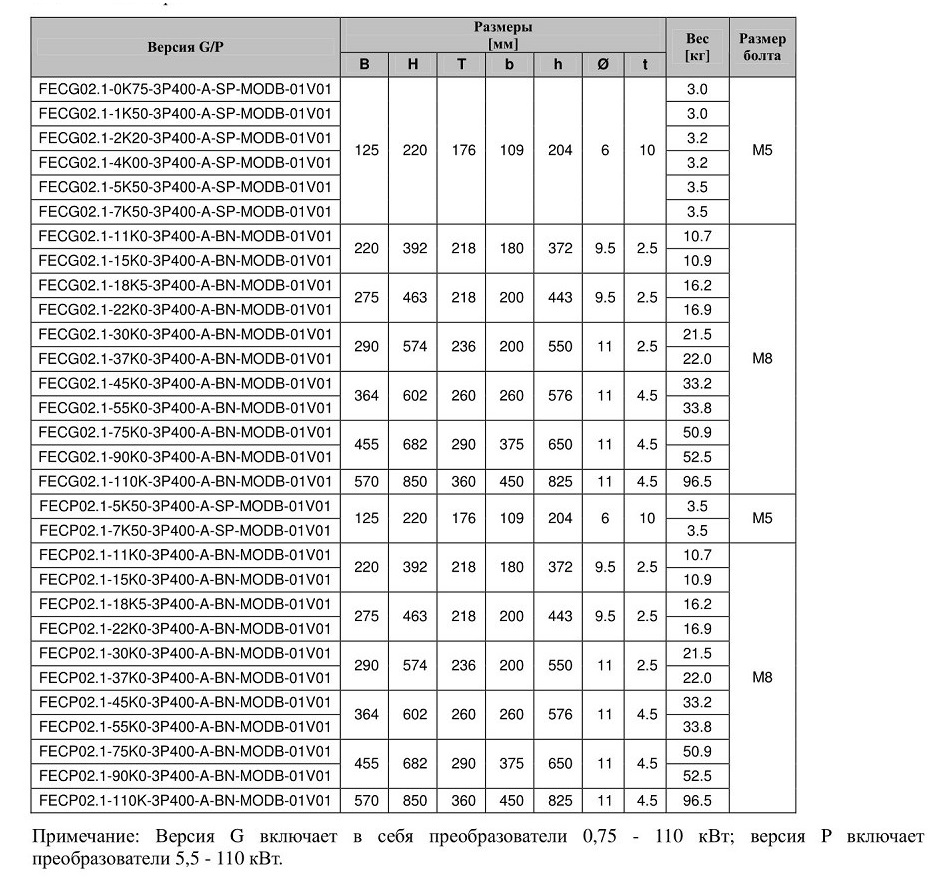

7.2 Размеры
